Xl 4016. XL4016: мощный понижающий DC-DC преобразователь для различных применений

alexxlabРазное
Что такое XL4016 и для чего он используется. Каковы основные характеристики и преимущества этого преобразователя. Как правильно подключить и настроить XL4016 для различных задач. Где можно применять данный модуль.

Содержание

Что представляет собой XL4016 и его основное назначение

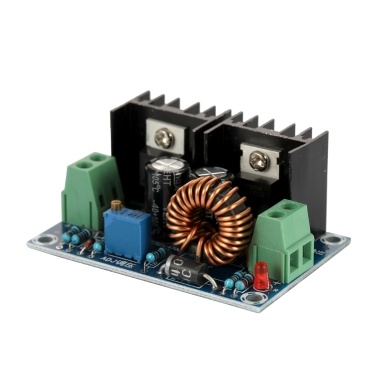

XL4016 — это высокоэффективный понижающий DC-DC преобразователь, предназначенный для преобразования высокого входного напряжения в более низкое выходное напряжение постоянного тока. Основные особенности данного модуля:

  • Широкий диапазон входных напряжений: 7-40В
  • Регулируемое выходное напряжение: 1.2-35В
  • Максимальный выходной ток: до 8-9А
  • Высокая эффективность: до 95%
  • Встроенная защита от перегрева и короткого замыкания

XL4016 часто используется для питания различной электроники, зарядки аккумуляторов, в качестве источника питания LED-драйверов и во многих других применениях, где требуется понижение напряжения при больших токах.

Ключевые характеристики и преимущества XL4016

Рассмотрим подробнее основные параметры и достоинства преобразователя XL4016:


Широкий диапазон входных и выходных напряжений

XL4016 способен работать с входным напряжением от 7В до 40В, что позволяет использовать его с различными источниками питания. Выходное напряжение плавно регулируется в диапазоне 1.2-35В, что обеспечивает гибкость применения.

Высокая эффективность преобразования

КПД модуля достигает 95% при оптимальных условиях работы. Это означает минимальные потери энергии и нагрев, что особенно важно при больших выходных токах.

Большой выходной ток

XL4016 способен обеспечить выходной ток до 8-9А при правильном охлаждении. Это позволяет использовать его для питания мощных нагрузок.

Правильное подключение и настройка XL4016

Для корректной работы XL4016 важно правильно его подключить и настроить:

  1. Подключите входное напряжение к клеммам IN+ и IN-
  2. Подключите нагрузку к выходным клеммам OUT+ и OUT-
  3. Установите требуемое выходное напряжение с помощью подстроечного резистора
  4. При необходимости отрегулируйте ограничение по току
  5. Обеспечьте достаточное охлаждение при больших нагрузках

Важно соблюдать полярность подключения и не превышать максимально допустимые значения напряжений и токов.


Области применения преобразователя XL4016

Благодаря своим характеристикам, XL4016 находит применение во многих областях:

  • Источники питания для электронных устройств
  • Зарядные устройства для аккумуляторов
  • LED-драйверы для мощных светодиодов
  • Лабораторные блоки питания
  • Автомобильная электроника
  • Промышленная автоматика

XL4016 особенно полезен там, где требуется эффективное понижение напряжения при больших токах нагрузки.

Особенности использования XL4016 в различных проектах

При использовании XL4016 в своих разработках следует учитывать некоторые особенности:

Тепловой режим работы

При больших выходных токах XL4016 может значительно нагреваться. Необходимо обеспечить эффективное охлаждение, например, с помощью радиатора или вентилятора. Температура кристалла не должна превышать 125°C.

Выбор компонентов обвязки

Для оптимальной работы преобразователя важно правильно выбрать внешние компоненты — индуктивность, конденсаторы, диоды. Их параметры влияют на эффективность, уровень пульсаций, максимальный ток.


Защита от переполюсовки

XL4016 не имеет встроенной защиты от обратного подключения входного напряжения. При необходимости такую защиту нужно организовать дополнительно.

Сравнение XL4016 с аналогичными преобразователями

Рассмотрим, как XL4016 соотносится с некоторыми популярными аналогами:

ПараметрXL4016LM2596MP1584
Входное напряжение7-40В4.5-40В4.5-28В
Выходное напряжение1.2-35В1.2-37В0.8-20В
Макс. выходной ток8-9А3А3А
КПДдо 95%до 80%до 96%

Как видно, XL4016 выделяется более высоким максимальным током и хорошим КПД, что делает его оптимальным выбором для мощных применений.

Типичные проблемы при работе с XL4016 и их решение

При использовании XL4016 могут возникать некоторые проблемы. Рассмотрим наиболее частые из них и способы их устранения:

Нестабильное выходное напряжение

Причины:

  • Недостаточная емкость входных/выходных конденсаторов
  • Неправильно выбранная индуктивность
  • Слишком большие пульсации входного напряжения

Решение: Проверьте номиналы конденсаторов и индуктивности, при необходимости увеличьте их емкость/индуктивность. Обеспечьте стабильное входное напряжение.


Перегрев модуля

Причины:

  • Недостаточное охлаждение
  • Превышение максимального тока нагрузки

Решение: Установите радиатор или вентилятор для лучшего отвода тепла. Убедитесь, что ток нагрузки не превышает допустимые значения.

Перспективы развития технологии DC-DC преобразователей

Технология DC-DC преобразователей, включая устройства типа XL4016, продолжает развиваться. Основные тенденции включают:

  • Повышение эффективности преобразования
  • Уменьшение размеров при сохранении мощности
  • Интеграция дополнительных функций защиты и мониторинга
  • Улучшение тепловых характеристик
  • Снижение уровня электромагнитных помех

Ожидается, что будущие версии подобных преобразователей смогут обеспечивать еще большие токи при меньших размерах и лучшей эффективности.


Xl4016 в Санкт-Петербурге: 10-товаров: бесплатная доставка, скидка-20% [перейти]

Партнерская программаПомощь

Санкт-Петербург

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Продукты и напитки

Продукты и напитки

Детские товары

Детские товары

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Xl4016

713

1176

Понижающий преобразователь напряжения DC-DC XL4016 9А 300 Вт 7-40В в 1. 2-32В Тип: Электронный

В МАГАЗИНЕще цены и похожие товары

540

690

Преобразователь понижающий XL4016 8А/200W 4-40в до 1,25-36в (HX-M401) Тип: Электронный модуль,

В МАГАЗИНЕще цены и похожие товары

597

899

DC-DC понижающий преобразователь напряжения XL4016 (вх. 7-32В, выход 1.25-28В, до 9А) с регулятором тока (У)

В МАГАЗИНЕще цены и похожие товары

M401 DC понижающая плата, понижающий преобразователь, модуль питания XL4016 PWM, регулируемый регулятор напряжения 4-40 В до 1,25-36 в 8A 200 Вт

ПОДРОБНЕЕЕще цены и похожие товары

328

482

200W 8A XL4016 понижающий Питание DC 4-38V до 1,25-36V понижающий преобразователь с светодиодный цифровой Дисплей Напряжение регулятор из-за монитора

ПОДРОБНЕЕЕще цены и похожие товары

XH-M401 — модуль понижающего DC-DC преобразователя на XL4016 (4~40В — 1. 25~36В / до 200Вт)

ПОДРОБНЕЕЕще цены и похожие товары

XH-M403 Модуль цифрового регулирования напряжения и тока XL4016

ПОДРОБНЕЕЕще цены и похожие товары

146

185

Понижающий блок питания XL4016, 300 Вт, Регулируемый Модуль питания от 5-40 В до 1,2-35 в, понижающий преобразователь для Arduino

ПОДРОБНЕЕЕще цены и похожие товары

170

218

XL4016 понижающий силовой DC CC CV понижающий преобразователь питания Модуль 8-40 В до 1,25-36 в 8A Продвижение Горячая Новинка

ПОДРОБНЕЕЕще цены и похожие товары

Регулируемый преобразователь напряжения (DC-DC) XL4016 с индикатором Тип: преобразователь

ПОДРОБНЕЕЕще цены и похожие товары

Понижающий DC-DC преобразователь XL4016E1 XH-M404 с вольтметром Тип: вентилятор

ПОДРОБНЕЕЕще цены и похожие товары

251

359

Понижающий преобразователь напряжения, понижающий преобразователь напряжения с DC, максимальный 8 А, 200 Вт, регулируемая плата XL4016, PWM 4-40 В до

ПОДРОБНЕЕЕще цены и похожие товары

148

164

XH-M401 DC понижающий преобразователь XL4016E1, 4-40 В на 1,25-36 В, 8A, 200 Вт

ПОДРОБНЕЕЕще цены и похожие товары

Понижающий преобразователь XH-M404 DC-DC на основе XL4016E1, до 8А, с вольтметром

ПОДРОБНЕЕЕще цены и похожие товары

803

979

Модуль понижающего преобразователя XL4016 PWM, регулируемый, 4-36 в до 1,25-36 в, максимальная мощность 8 А, 200 Вт, DC Вт, 5 шт

ПОДРОБНЕЕЕще цены и похожие товары

365

487

AC-DC понижающий преобразователь питания XL4016, DC А, 3,3 В, 5-24 В

ПОДРОБНЕЕЕще цены и похожие товары

Dc-dc Преобразователь напряжения понижающий XL4016E1 8A Тип: преобразователь напряжения, Мощность:

ПОДРОБНЕЕЕще цены и похожие товары

158

176

DC понижающий преобразователь XL4016 PWM, 4-40 В на 1,25-36 В, макс. 8 А, 200 Вт

ПОДРОБНЕЕЕще цены и похожие товары

Понижающий DC-DC преобразователь XL4016E1 8A Тип: резистор

ПОДРОБНЕЕЕще цены и похожие товары

Понижающий DC-DC преобразователь XL4016E1 (конструктор) Тип: диод

ПОДРОБНЕЕЕще цены и похожие товары

Dc-dc Преобразователь напряжения понижающий XL4016E1 Тип: преобразователь напряжения, Количество

ПОДРОБНЕЕЕще цены и похожие товары

230

261

DC понижающий модуль Xl4016E1 высокой мощности 8A с регулятором напряжения и дисплеем

ПОДРОБНЕЕЕще цены и похожие товары

DC-DC стабилизатор на чипе XL4016 с регулировкой напряжения, тока Тип стабилизатора: импульсный,

ПОДРОБНЕЕЕще цены и похожие товары

221

442

XH-M401 Max 8A 200W DC понижающий преобразователь источник питания XL4016 PWM регулируемый от 4-40 В до 1,25-36 в модуль понижающей платы

ПОДРОБНЕЕЕще цены и похожие товары

Понижающий преобразователь напряжения XL4016 Тип: преобразователь напряжения, Мощность: 250Вт,

ПОДРОБНЕЕЕще цены и похожие товары

XL4016, Понижающий DC-DC преобразователь 5-40В в 1. 2-35В (до 9А)

ПОДРОБНЕЕЕще цены и похожие товары

787

972

5 шт., DC понижающий преобразователь XL4016 PWM, 4-36 В на 1,25-36 В, макс. 8A, 200 Вт

ПОДРОБНЕЕЕще цены и похожие товары

Регулируемый понижающий преобразователь напряжения XL4016 PWM Тип: преобразователь напряжения,

ПОДРОБНЕЕЕще цены и похожие товары

XL4016E1, Преобразователь DC-DC DOWN 7-32V to 0,8-28V 0,2-12A max. 300W

  Импульсный стабилизатор, еще его называют понижающий DC-DC преобразователь XL4016, это малогабаритный, недорогой, высокоэффективный модуль с КПД до 95%, на основе которого можно достаточно просто реализовать блок питания с регулировкой напряжения от 1,25 до 28В, а также ограничением (стабилизацией) тока от 0,1 до 8А, что позволяет ему выполнять функции автоматического зарядного устройства для аккумуляторов от самых малых, до автомобильных. Это устройство успешно заменит блоки питания и зарядные для большинства домашних приборов и аккумуляторов.

     Технические характеристики:

Входное напряжение, В

7-30В

Диапазон регулировки выходного напряжения, В

1,25 – 28В

Максимальный выходной ток, А

8А (10А, с дополнительным охлаждением при помощи вентилятора)

Диапазон регулировки тока, А

0,2-8А

Порог выключения индикации заряда

0.1 от установленного выходного тока (изменяется цвет светодиода на зеленый)

Защита от короткого замыкания

Да (ограничение по току)

Защита от переполюсовки

Нет

Защита от перегрева

Встроенная в XL4016E1

Минимальная разница между вх и вых напряжением, В

1В

КПД, %

До 95%

Рабочая частота, кГц

180 кГц

Выходные пульсации напряжения, мВ

50мВ при токе 5 Ампер, входном напряжении 24 и выходном 12 Вольт

Диапазон рабочих температур, С

от — 40 до + 85

Ток холостого хода, мА

до 20 мА

Точность поддержания тока

±1%

Точность поддержания напряжения

±1%

Основные замечания и особенности:

  1. При токах 3-5 Ампер хорошо работает без вентилятора и дополнительных радиаторов. При больших токах желательно вентилятор или дополнительные радиаторы.
  2. Резисторы 10кОм для регулировки выходного напряжения и тока как правило выносят на лицевую панель корпуса. Если выпаять многооборотные подстроечные резисторы из платы и установить на переднюю панель корпуса обычные переменные резисторы, то сложно производить точную установку напряжения и тока. Поэтому нужно приобретать многооборотные переменные резисторы.
  3. Нет защиты от переполюсовки входного напряжения. Если часто подключается к различным блокам питания целесообразно на входе поставить диод, например Шоттки, на 10А. Что касается выхода, то при работе переполюсовка для самого стабилизатора не опасна, у него сработает ограничение по току. Но в самой нагрузке, для которой перепутана полярность могут выйти из строя детали, если ограничение по току в стабилизаторе выставлено на  большое значение. А вот например, если при отключенном питании стабилизатора будет подключен аккумулятор для зарядки и у него перепутана полярность, то на плате стабилизатора может выйти из строя диод, подключенный к 3 выводу микросхемы XL4016.
    Так что если заряжаете мощные аккумуляторы, то лучше поставить защитный диод и на выходе.

Datasheet XL4016

Обзор преобразователя на канале Radiomaster Info

Обзор и тест преобразователя на канале Lisin YT

  Тест и доработка преобразователя от Виктор Сочи



Основной чип:

XL4016E1

Разъем на входе :

  • клеммная колодка
  • под пайку

Разъем на выходе:

  • клеммная колодка
  • под пайку

Габариты (Д х Ш х В):

65мм х 37мм х 21мм

Вес:

69г.

Тип преобразователя

Преобразователь повышающий, понижающий или одновременно и то и другое

:

DOWN (понижающий)

Особенности:

  • Драйвер тока мощных светодиодов
  • Регулировка напряжения
  • Регулировка тока
  • Функция заряда аккумуляторов (li-ion, li-po)

Диапазон входных напряжений, В:

7-32

Диапазон выходных напряжений, В:

0.8-28

Максимальный выходной ток, А:

8

Максимальная выходная мощность, Вт:

300

Каталог :: для РЕМОНТА :: Arduino :: Модули питания Arduino :: Понижающий преобразователь DC-DC XL4016 7-40V to 1.

2-35V 9A 300W

Регулируемый понижающий DC-DC преобразователь 300Вт.

Характеристики:

Входное напряжение от 7 до 40В.
Выходное напряжение от 1.2 до 35В
Максимальная выходная мощность: 300Вт
Максимальный ток 9А
Размеры: 65 x 48 x 24 мм

1. Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) модуль зарядки
2. Входное напряжение: 7-32 В постоянного тока
3. Выходное напряжение: (1) Постоянный ток 0,8-28 в непрерывно регулируется. (2) фиксированный выход: Выберите между 0,8 v-28 v
4. Выходной ток: 8А (когда температура трубки питания превышает 65 градусов, пожалуйста, добавьте Вентилятор охлаждения)
5. Диапазон постоянного тока: 0,2-8A (регулируется)
6. Лампа сигнала поворота тока: постоянное значение тока * (0,1), поверните ток лампы и связь постоянного значения,
Например, значение постоянного тока 3А, поверните ток лампы в постоянный ток 0,1 раз (0,1 * 3A = 0. 3A).
7. низкое давление: 1 в
8. Выходная мощность: Максимальная мощность около 300 Вт
9. Эффективность преобразования: до примерно 95%
10. Рабочая частота: 300 кГц
11. Выходная пульсация: полоса пропускания 20 м
12. Вход 24 V выход 12 V 5A пульсация вокруг 50mV (исключая шума)
13. Защита от короткого замыкания: Да, постоянный ток
14. Входная защита обратной полярности: Нет
15. Выход предотвращает обратный поток: Нет
16. Проводка: терминал
17. Ток холостого хода: типичный вкус 20mA (24 V переключатель 12 V)
18. Регулирование нагрузки: ± 1% (постоянная)
19. Регулирование напряжения: ± 1%
20. Скорость динамического отклика: 5% 200uS
21. Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение),
Потенциометр (CV) закрыт на входное напряжение используется для регулирования напряжения, потенциометр (CC)
Замкнутое на выходное напряжение используется для регулирования тока (CC)
22. Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использование
Температуры трубки питания, высокая температура тепла усилена)
23. Индикатор: двойной цветной индикатор, индикатор зарядки красный, зеленый свет означает
Полностью заряжен (без нагрузки зеленого цвета)
24. Размер (прибл.): 65x47x22 мм (Д x Ш x В)
25. Точность постоянного тока и температуры: на фактическом тесте Температура модуля от 25 градусов
До 60 градусов изменение значения постоянного тока составляет менее 5% (значение постоянного тока 5А)
26. Защита от короткого замыкания: Да, постоянный ток (значение постоянного тока)
27. Защита от обратного подключения: нет
28. Выход предотвращает обратный поток: Нет
29. Способ подключения: Кабельный соединитель

Особенности:
1. Фиксированная Лампа сигнала поворота тока 0,1 раз значение тока
(Используется для определения того, полностью ли заряжен аккумулятор при зарядке).
2. Изготовлен из специального эталонного IC и Высокоточный резистор реагирующий на силу тока, что является более стабильным
Постоянный ток, (когда 20 °C до 100 °C постоянный ток 1A, температура дрейфа менее 1%).
Особенно подходит Светодиодный драйвер.
3. Высокий выходной ток, максимальный выходной ток может достигать 8А.
4. Четыре высокочастотные емкости, могут снизить выходную пульсацию, повысить стабильность работы.
5. двойной дизайн теплоотвода. МОС Шоттки диод независимый теплоотвод, который теплоотвод хороший,
И не повлияет друг на друга.
6. Использование большого размера сердечника Sendust и двойной чистой медной проводки, повышение эффективности работы, снижение температуры.
7. 3296 многооборотный потенциометр, высокая точность напряжения и регулирования тока, хорошая стабильность.
8. Двойная цветная лампа, рабочее состояние быть четким с первого взгляда
9. напряжение и ток регулируемые, эффект вича хороший.

Область применения:
1. высокого стабилизатора тока светодиода.
2. литиевая батарея (или свинцовый аккумулятор) Зарядка.
3. автомобильный блок питания.
4. Источник питания системы низкого напряжения.
5. 6 в, 12 В, 14 В, 24 В заряда батареи.
6. Бортовой Блок питания ноутбука.
7. Регулируемый источник питания.
8. Система низкого напряжения питания.

Батарея Емкость аккумулятора:
1. Убедитесь, что напряжение поплавка аккумулятора и ток зарядки, который вам нужен, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и Отрегулируйте выходное напряжение до 5 В.
3. Используйте мультиметр в 10А токовой шкале, чтобы измерить выходной ток короткого замыкания, и отрегулировать
Текущий потенциометр, чтобы сделать выходной ток к ожидаемому значению тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.
5. подключен к аккумулятору, попробуйте зарядить.
(1,2, 3,4 шагов для подключения модуля питания, выход без нагрузки не подключение аккумулятора.)

Светодиодный привод постоянного тока:
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный привод.
2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до 5 В.
3. Используйте мультиметр в 10А токовой шкале, чтобы измерить выходной ток короткого замыкания и отрегулировать ток
Потенциометр, чтобы убедиться, что выходной ток к ожидаемому светодиодный рабочий ток.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального светодиодный рабочего напряжения.
5. Подключите светодиодный, тест.
(1,2, 3,4 шагов для подключения модуля питания, выход без нагрузки не подключается светодиодный.)

DC-DC | Преобразователи переменного тока в постоянный | Ампер Электроникс

Перейти к содержимому
