XD-RF-5V/FS1000A/XD-FST Радио приемник/передатчик на 433Mhz

Регенеративный приемник (XD-RF-5V) и передатчик (FS1000A/XD-FST) на 433МГц. Подходит для дистанционного управления устройствами, или общения между двумя Arduino роботами.

Модуль передатчика XD-RF-5V 433Mhz

Если вам нужно отправить данные без ошибок, тогда забудьте о XD-RF-5V/FS1000A/XD-FST, а пользуйтесь UART Радиомодуль TB387 20dBm 2.4GHz — передатчик/приёмник или более дешевым UART Радиомодуль HC-11 433МГц — передатчик/приемник. Да, XD-RF стоит копейки, но работает ПЛОХО.

Спецификации XD-RF-5V

  • Рабочее напряжение: 3V ~ 12V
  • Рабочий ток: 20 мА ~ 28mA
  • Резервное течение: 0mA
  • Рабочая частота: 433MHz
  • Расстояние передатчика: >500 м (чувствительность может быть выше-103dBm если в широком поле)
  • Выходная мощность: 16dBm (40 мВт)
  • Скорость Передатчик: <10kBps
  • Режим модуляции: ООК (AM)
  • Рабочая температура: -10 ° C ~ +70 ° C
  • Размер: 19 х 19 х 8 мм

Характеристики

Стабильность работы
Широкий диапазон рабочих напряжений

Выводы

PIN1 DATA
PIN2 VCC
PIN3 GND

Область применения

Беспроводная система вызова, сигнализация, беспроводная передача данных, автоматизированная система сбора данных.

XD-RF-5V/FS1000A/XD-FST Радио приемник/передатчик 433MhzМодуль приемника FS1000A/XD-FST 433Mhz

Спецификации

  • Рабочее напряжение: DC 5V
  • Рабочий ток: 4 мА
  • Режим модуляции: ООК (AM)
  • Рабочая температура: -10 ° C ~ +70 ° C
  • Получать чувствительность:-110dB
  • Рабочая частота: 433MHz
  • Размер: 30 х 14 х 7 мм

Характеристики

Использование колебательный контур LC, включать в себя усиление
Сигнал данных Выход уровень ТТЛ
Подключение к декодер непосредственно

Выводы

PIN1 VCC
PIN2/3 DATA
PIN5 GND

Схема подключения  XD-RF-5V и FS1000A к Arduino

Схема подключения XD-RF-5V и FS1000A к Arduino

Область применения

Переключатель беспроводной пульт дистанционного управления, пульт дистанционного управления розетка, передача данных, радиоуправляемые игрушки, сигнализация хозяин

Примечание

Антенна имеет большое влияние на прием модулем, лучше длина волны антенны 1/4, и обычно используют один провод 50 Ом, длина антенны 433M один составляет около 17см.
Также положение антенны влияет на прием модуля, держать антенну растягивается и от щита, высокое давление, и источника помех, насколько это возможно.

Купить XD-RF-5V и FS1000A/XD-FST на AliExpress

Переделка модулей FS1000A И XY-MK-5V для передачи аналогового сигнала

Как переделать модули радиопередатчика типа FS1000A и приемника типа XV-MR-5V для организации аналогового канала связи. Как-то возникла необходимость в передаче аналогового сигнала.

Фото модулей радиопередатчика типа FS1000A и приемника типа XV-MR-5V

Рис. 1. Фото модулей радиопередатчика типа FS1000A и приемника типа XV-MR-5V.

Принципиальная схема передатчика

Модуль передатчика FS1000A представляет собой простой однокаскадный микромощный передатчик на транзисторе Q1 (рис.1) и ключ для манипуляции на транзисторе Q2. То есть, передатчик рассчитан исключительно на передачу данных, которые в виде импульсов поступают на базу транзистора Q2, который «ключует» питание генератора ВЧ на транзисторе Q1.

Для работы с аналоговым модулирующим сигналом нужно ключ манипуляции на Q2 превратить в усилитель. Как показала практика, проще всего и лучше это получается если вход данных замкнуть на плюс питания.

Принципиальная схема модуля FS1000A

Рис. 1. Принципиальная схема модуля FS1000A.

А аналоговый аудио сигнал подавать через разделительный конденсатор Сдоп. непосредственно на базу Q2. Теперь транзистор Q2 работает не как ключ, а как усилительный каскад по схеме с общим эмиттером. При этом резистор R2 служит резистором, через который на его базу поступает напряжение смещения.

В таком состоянии при отсутствии модулирующего НЧ сигнала транзистор Q2 статически открыт, и передатчик излучает не модулированную несущую.

Если подать НЧ сигнал от какого либо источника на базу Q2 через разделительный конденсатор Сдоп., то кроме постоянного напряжения на базе Q2 появляется и переменная составляющая напряжения ЗЧ.

Которая усиливается каскадом на Q2 и генератор ВЧ на Q1 теперь питается током, состоящим из постоянной и переменной составляющей. Так происходит амплитудная модуляция.

На базу Q2 через конденсатор Сдоп. вполне можно подать сигнал ЗЧ с выхода звуковой карты персонального компьютера или с линейного выхода МП-3 плеера, например. И модулятор будет вполне хорошо работать.

Схема переделки модуля FS1000A для передачи аналогового сигнала

Рис. 2. Схема переделки модуля FS1000A для передачи аналогового сигнала.

Схема приемника

Теперь нужно переделать приемный тракт на прием аналогового сигнала Принципиальная схема приемного модуля XY-MR-5V, срисованная с печатной платы показана на рисунке 3 (конденсатора Сдоп. изначально, конечно, там нет).

Схема сверхрегенеративная. Сигнал из антенны поступает во входной контур L1-С1 и далее на усилитель РЧ на транзисторе VТ1. На транзисторе VТ2 выполнен сверхрегенеративный детектор.

Сигнал с его выхода через фильтрующую цепь С9-R8-C10-R9 поступает на схему усилителя-формирователя на микросхеме ІС1, в которой содержится два операционных усилителя. На операционном усилителе IC1.1 выполнен усилитель НЧ-сигнала. На ОУ ІС1.2 - формирователь импульсов. Данные снимаются с выхода ІС1.2.

Принципиальная схема переделки приемника XY-MK-5V для приема аналогового сигнала

Рис. З. Принципиальная схема переделки приемника XY-MK-5V для приема аналогового сигнала.

Как видно из схемы, для того чтобы принимать аналоговый сигнал здесь все есть. Нужно только снять продетектированный сигнал НЧ до формирователя цифровых импульсов. То есть, конкретно, до схемы на операционном усилителе ІС1.2.

На рисунке 3 уже показано как это сделать, - снять НЧ-сигнал с выхода ІС1.1 и через дополнительный конденсатор Сдоп подать его на выход.

Следует заметить, что у разных аналогичных приемных модулей, хотя и сходные схемы, и элементная база, но назначение ОУ микросхемы LM358 могут различаться.

Поэтому нужно сначала найти к какому выводу микросхемы идет дорожка от контакта «DATA» (там два контакта «DATA» соединенных вместе).

Если к выводу 1 (как на рис.З), то снимать НЧ-сигнал нужно с вывода 7 микросхемы. Но, если дорожка «DATA» идет к выводу 7, то снимать НЧ-сигнал нужно с вывода 1 микросхемы LM358.

Снегирев И. РК-04-18.

Подключение и настройка SKR 1.4 +TMC2209 +mini UPC v2.0 +датчик филамента для CORE XY

Доброго времени суток!

Возникла цель - сделать принтер тише и стабильнее.

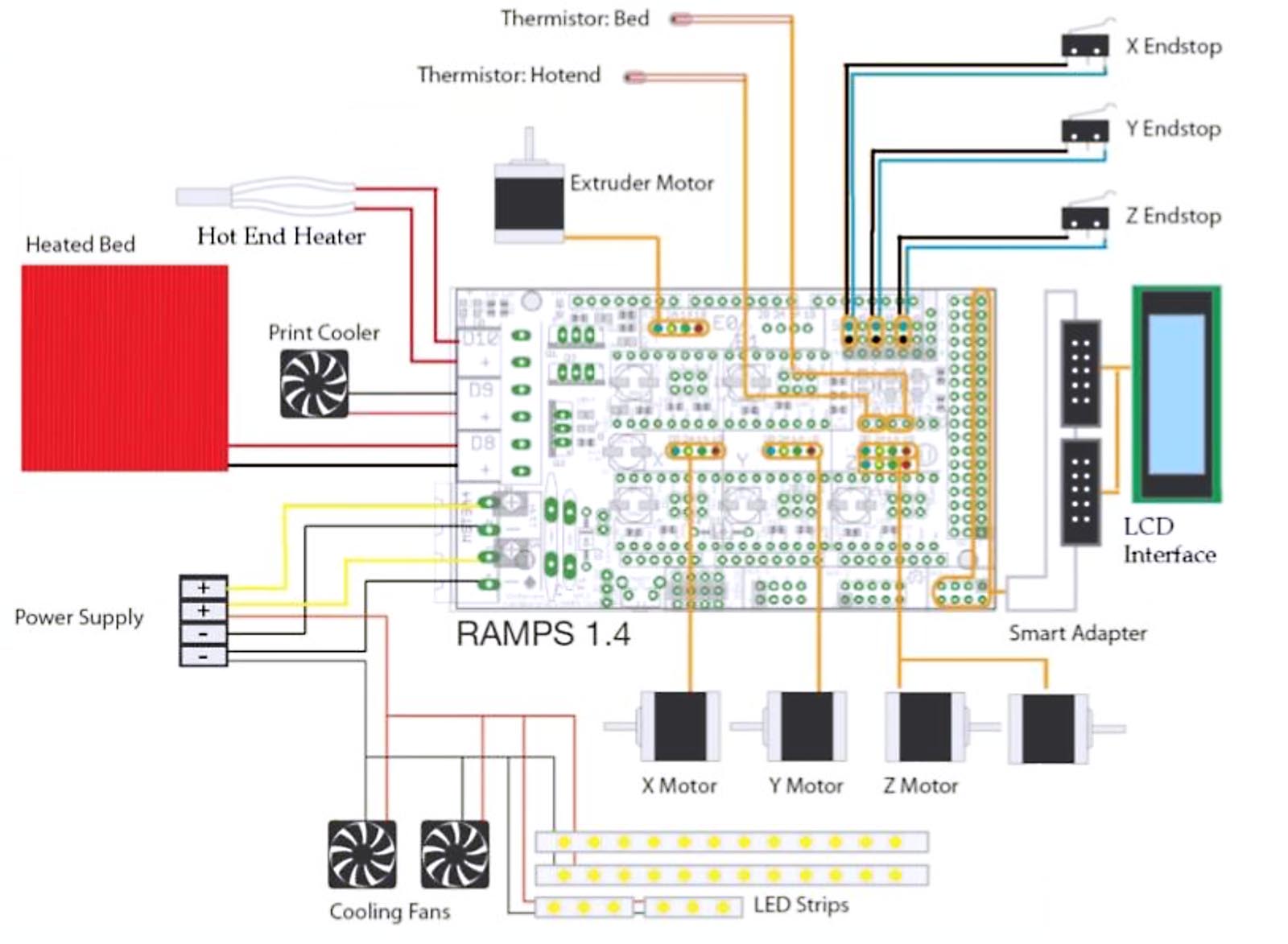

Решил поменять RAMPS 1.4 на 32 бита. Увидел SKR 1.4, приобрел.

Так же нужны будут разъемы Xh3.54 для подключаемых элементов, в комплект с платой не входят. Нужны те что сверху на картинке.

Столкнулся с тем, что не нашел полной информации, для подключения и настройки, собранной в одном месте, использовал несколько источников:

github от производителя

youtube канал производителя

описание настроек marlin

так же использовал видео инструкции по прошивке и настройки от  Dmitry Sorkin и  Sergey Irbis, спасибо им за подробные инструкции.

редактировал прошивку в Visual Studio Code с установленным Platform io

Передо мной стояли следующие задачи:

1. Настроить в прошивке кинематику

2. Включить срабатывание на обрыв филамента.

3. Настроить подключение дисплея 128х64

4. Подключить и настроить mini UPS

5. Настроить управление вентилятором хотэнда

Начнем.

Первое, качаем прошивку с гитхаба, там же есть подробная инструкция и картинка где подписаны все пины.

настраиваем прошивку.  По настройкам марлина рекомендую посмотреть

Стандартные настройки

// Choose the name from boards.h that matches your setup пишем имя платы, список плат в файле boards.h
#ifndef MOTHERBOARD
  #define MOTHERBOARD BOARD_BIGTREE_SKR_V1_4_Turbo
#endif

#define DEFAULT_NOMINAL_FILAMENT_DIA 1.75 //выставляем диаметр прутка
#define COREXY

настройка концевиков. у меня включены только min

#define X_MIN_ENDSTOP_INVERTING true // Set to true to invert the logic of the endstop.

#define Y_MIN_ENDSTOP_INVERTING true // Set to true to invert the logic of the endstop.

#define Z_MIN_ENDSTOP_INVERTING true // Set to true to invert the logic of the endstop.

#define X_MAX_ENDSTOP_INVERTING false // Set to true to invert the logic of the endstop

#define Y_MAX_ENDSTOP_INVERTING false // Set to true to invert the logic of the endstop.

#define Z_MAX_ENDSTOP_INVERTING false // Set to true to invert the logic of the endstop.

#define Z_MIN_PROBE_ENDSTOP_INVERTING false // Set to true to invert the logic of the probe

Указание драйверов для двигателя

#define X_DRIVER_TYPE TMC2209

#define Y_DRIVER_TYPE TMC2209

#define Z_DRIVER_TYPE TMC2209

#define E0_DRIVER_TYPE TMC2209

Настройка направления вращения двигателей, для моей кинематики. Если перемещается не в ту сторону по х или y нужно поменять двигателя х и у местами. Двигатель z стоит снизу. Стол опускается (значит сопло поднимается z увеличивается). Драйвера работают только при подключенном питании и двигателями. Без питания у меня 24v, при подключении платы по USB на экране появится ошибка TMC драйвера.

tmc connection error

Она исчезнет когда включите с подключенным питанием и двигателями.  Так же я откусил DIAGN пин   на драйверах X Y Z как показано в инструкции и установил перемычки.

#define INVERT_X_DIR true

#define INVERT_Y_DIR false

#define INVERT_Z_DIR true

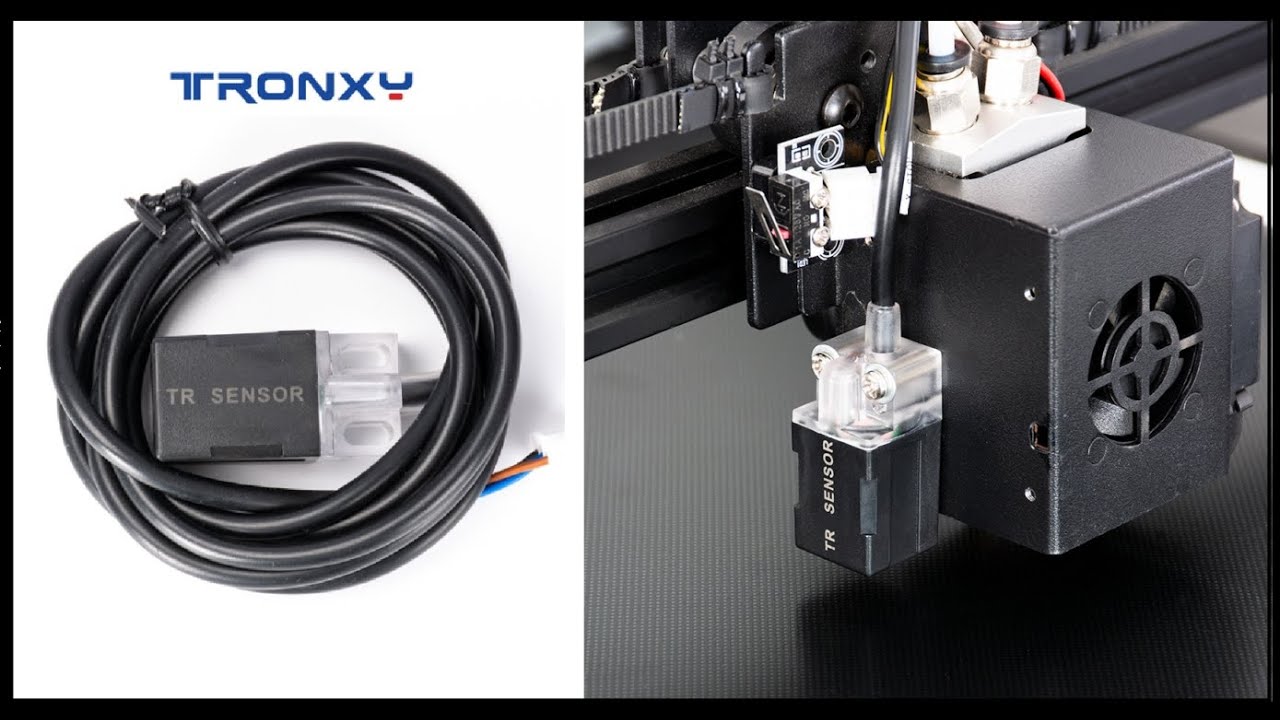

Включение датчика обрыва филамента  видео( Нужно сделать всё как в видео иначе будет ошибка связаная с неизвестным скриптом "M600". т.е.  что принтер делает при обрыве филамента.

Подключение стандартного дисплея:

#define LCD_LANGUAGE ru

#define DISPLAY_CHARSET_HD44780 CYRILLIC

#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER

Говорят что вентиляторы станут тише от этого:

#define FAN_SOFT_PWM

#define SOFT_PWM_SCALE 0

Расширенные настройки

Тут пришлось немного подумать.

Подключение mini_UPS без танцев с бубном не обошлось. А именно пришлось пин переопределить. на плате:

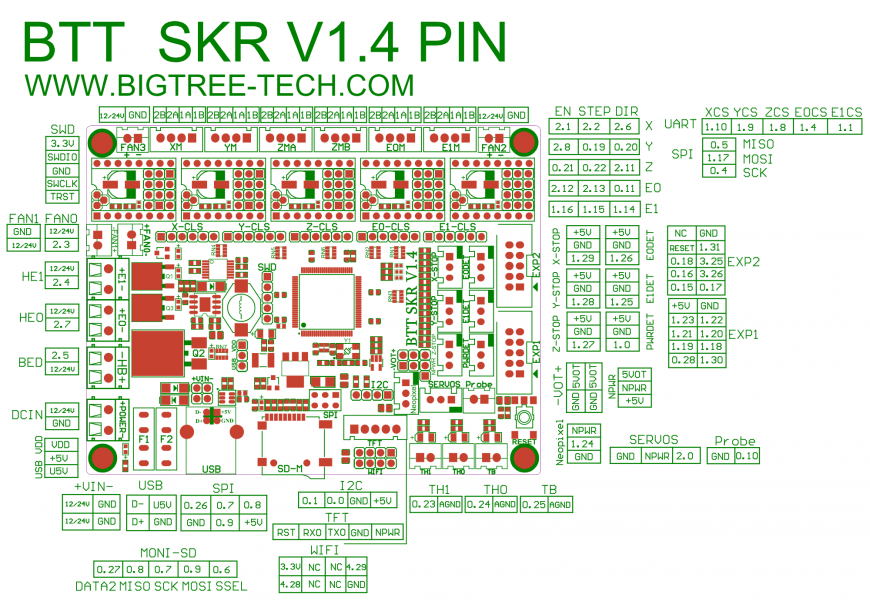

место подключения датчика mini UPC E1DET, там пин 1.25 в прошивке указал это в файле pins и в configurations_adv.

#define POWER_LOSS_RECOVERY   #if ENABLED(POWER_LOSS_RECOVERY)

    #define BACKUP_POWER_SUPPLY // Backup power / UPS to move the steppers on power loss

    #define POWER_LOSS_ZRAISE 2 // (mm) Z axis raise on resume (on power loss with UPS) расстояние на которое поднимится Z.

    #define POWER_LOSS_PIN P1_25 // Pin to detect power loss    указал пин

//#define POWER_LOSS_STATE HIGH // State of pin indicating power loss

//#define POWER_LOSS_PULL // Set pullup / pulldown as appropriate

    #define POWER_LOSS_PURGE_LEN 20 // (mm) Length of filament to purge on resume

    #define POWER_LOSS_RETRACT_LEN 10 // (mm) Length of filament to retract on fail. Requires backup power.

// Without a POWER_LOSS_PIN the following option helps reduce wear on the SD card,

  // especially with "vase mode" printing. Set too high and vases cannot be continued.

#define POWER_LOSS_MIN_Z_CHANGE 0.05 // (mm) Minimum Z change before saving power-loss data   #endif

теперь при приращении подачи электирчества, принтер поднимает сопло на 2мм и выдает ошибку, конденсаторы разряжаются, экран гаснет. При подаче электричества принтер спросит продолжить ли печать. Теперь не знаю как отключать принтер, потому что он выключается не сразу и всегда поднимает сопло.

Так как использую один экструдер, то вентилятор экструдера поставил на выводы для нагревателя 2го экструдера. И настроил что бы он вращался при температуре экструдера выше 50 градусов.  Смотрим на картинку выше, пин 2.4 отвечате за работу extruder1 к нему и подключим вентилятор, в прошивке укажем

#define E0_AUTO_FAN_PIN P2_04

#define EXTRUDER_AUTO_FAN_TEMPERATURE 50

#define EXTRUDER_AUTO_FAN_SPEED 255 // 255 == full speed

#define CHAMBER_AUTO_FAN_TEMPERATURE 30

#define CHAMBER_AUTO_FAN_SPEED 255

В процессе написания статьи понял, что тут нет оформления кода, по этому оставлю ссылки на видео.

настройка драйверов только тип TMC 2209 и по току я оставил 800 mA  и ещё

 #define X_HYBRID_THRESHOLD 255 // чтобы всегда в тихом режиме работали.

Далее компилируем, прошиваем и готово!

Вывод: открытость даёт возможность   1. переназнчаить хоть все пины на усмотрение.   2. использовать для чпу станков, почему большинство на Match4 сидят не понятно. Хотя бурное развитие 3d печати даст новый виток развития самодельных чпу. Уже шаговые двигатели с обраной связью стали легко доступны, куда катится мир...

Двигатели стали работать тихо, их почти неслышно. Не пожалел что поменял драйвера drv8825  и Ramps на TMC 2209 и SKR 1.4.

Осталось подключить модуль управления питанием. Модуль планирую делать сам из ардуинки или esp wifi, реле и блока 5v. Может быть есть проект где ESP8266 используется в качестве принт сервера? Управляет питанием, и позволяет загрузить файл на принтер и запустить из интернета?

P.S. может быть что то забыл, или непонятно написал, но 4х источников которые указал вначале для настройки вполне должно хватить.

XY-MD01 SHT20 датчик температуры и влажности под RS485. Modbus RTU.

Для тестирования работы модуля Modbus TCP в Azure IoT Edge проще использовать простой датчик температуры и влажности поддерживающий протокол Modbus RTU.

Когда покупаешь железо на Aliexpress нередко натыкаешься на продавцов, которые ничего не смыслят в том, что продают. Соотвественно, описание убогое и надо понимать, что немало времени уйдет на разбирательство.

C сайта продавца имеем такую информацию:

  1. Возможный производитель — Aideepen. Сайт не нашел.
  2. Плата промаркирована как XY-MD01.
  3. В качестве сенсора температуры и влажности используется прецизионный чип SHT20.
  4. Рабочее напряжение: DC4-30 v (highest do not exceed 33 v).
  5. Потребляемая мощность: 0.2 W.
  6. Рабочие характеристики:
    1. Temperature  20 ℃ — 60 ℃,
    2. Humidity  0-100.
  7. Точность изменений:
    1. Temperature±0.3℃,
    2. Humidity  ±3%RH.
  8. Интерфейс подключения — RS485. Baud rate: 9600 (the user can set), 8 bits, one stop, no check.
  9. Протокол для работы Modbus RTU.

Modbus protocol

Для подключения датчика по Modbus нужен Slave ID и адреса регистров с описанием.

Указанный на сайте: «Device address: 1-247 can be set, the default is 1». Соотвественно, Slave ID = 1, по умолчанию. Уже хорошо, не нужно перебирать.

Modbus Function Code:

  • 0x03: Read «keep register»
  • 0x04: Read «input register»
  • 0x06: Write a single «keep register»
  • 0x10: Write more keep registers

Этих данных недостаточно для подключения. Банально, не понятно как менять Slave ID, скорости, с какого смещения считывать показания температуры и влажности и если они двубайтные, каков порядок разбора последовательности. Продавец предоставляет абсолютно левую документацию, не относящуюся к устройству, но цена радует.

Поискав по Alaexpress аналогичные датчики, нахожу отдельно продаваемую плату, по неадекватно высокой цене, но с более подробным описанием, уже достаточным для подбора параметров.

Offset Description

Number of bytes

Input register

0x0001

temperature scale

2

0x0002

Humidity value

2

Hold register

0x0101

device address

(1~247)

2

0x0102

Baud rate

0:9600

1:14400

2:19200

2

0x0103

Temperature correction(/10)

-10.0~10.0

2

0x0104

Humidity correction value(/10)

-10.0~10.0

2

Тестирование

Для работы потребуется переходник USB <-> RS 485 и блок питания. Я использовал БП на 6 Вольт. Соединяем клеммы питания и передачи данных.

В качестве ПО для опроса ModBus RTU устройства мне понравился бесплатный QModMaster. В настройках ПО Options -> Modbus RTU устаналиваем параметры соединения. Порт, на который установился конвертер, легко найти в Control Panel -> System -> Devices -> COM ports. Нажимаем Commands -> Connect.

Устанавливаем:

  • Modbus Mode -> RTU.
  • Slave address -> 1.
  • Function code -> Read Input Registers (0x04).
  • StartAddress -> 1 Hex.
  • Number of registers -> 1 (один регистр — 2 байта)
  • Data format -> Dec

Открываем View -> Bus Monitor.

Нажимаем Commands -> Read/Write.

Получаем значение 259 и в Bus Monitor:

Поскольку температура 259 — довольно высокая, есть гипотеза, что значение регистра нужно делить на 10. Т.е. это 25,9 оС, что примерно соответствует комнатной температуре. Чтобы проверить гипотезу нужно нагреть сенсор до некоторой эталонной температуры.

Под рукой ничего подходящего не оказалось, поэтому пометил датчик в подмышку, чтобы измерить свою температуру. Сначала температура доползла до 36,6 (366), а потом перевалила и дошла до 37,5 оС. Я напрягся и пошел измерять температуру ртутным градусником. Он показал 36,6 оС.

После остывания термодатчика он показал 26,2 при том, что спиртовые конатные собратья показывают температуру от 21 до 23 оС. В общем, либо такая низкая точность, либо нужно откалибровать датчик введя поправочные коэффициенты в соотвествующие hold register.

Если перейти в режим Commands -> Scan, то устройство будет опрашиваться с периодичностью установленной в параметре Scan Rate (ms).

Смена Slave ID (device address)

Чтобы прочитать SlaveID достаточно

SlaveID Function code Starting address Hi Starting address Lo Count Hi Count Lo
0x01 0x03 0x01 0x01 0x00 0x01

Чтобы изменить SlaveID нужно использовать 0х06 функцию. В примере смена SlaveID на адрес 0х02.

SlaveID Function code Starting address Hi Starting address Lo Count Hi Count Lo
0x01 0x06 0x01 0x01 0x00 0x02

В примере у меня SlaveID уже был изменен ранее на 0х02. В случае, если адрес ранее не менялся Unit ID = 0х01. Рекомендую сразу наклеить на устройство стикер с новым Unit ID. Если забыть адрес — единственный способ определить — простой перебор по всем адресам с вычитыванием значения регистра.

Upd. Продавец с Aliexpress прислал подробную документацию по термодатчику (pdf и doc варианты):

Temperature and humidity transmitter SHT20 sensor Modbus RS485

Temperature and humidity transmitter SHT20 sensor Modbus RS485

Похожее

Терморегулятор с влажностью -20~+60°C 0-100%H 6-30V реле 10A XY-WTh2

Внимание: оборудование перед отправкой обязательно проверяется и тестируется, что обеспечивает получения гарантированно качественного изделия.

Возможность коррекции показаний температуры/влажности
Выход: два реле по 10А (рекомендовано 5А) отдельно для температуры и влажности
Размер устройства: 79  мм (Д) мм * 43 мм (мм Ш) * 35 мм (глубина)
Крепежный размер: 75*39,5мм
Размер датчика: 60  мм (Д) мм * 30 мм (мм Ш) * 20 мм (глубина)
Рекомендуемый блок питания: 12V 0,5А (500мА)
Поддержка работы через UART(ttl уровни): чтение данных, управление
Возможность ручного управления реле влажности/температуры через кнопки управления

широкая область применения изделия:
Домашние и производственные системы отопления, системы кондиционирования, инкубаторы, теплицы, морозильные или охладительные установки, сушильные шкафы, системы нагрева воды, шкаф управления, цех по производству, контроль за инкубацией, типография, брудер, аквариум, автоматический полив, внутренняя  вентиляция, защита оборудования, умный дом, спальня, прочее..

Передняя панель XY-WTh2 терморегулятора, состояние индикатора, кнопки управления

обратная сторона XY-WTh2 контроллера, контакты подключения нагрузки, светодиодная индикация, клеммы питания

монтажные размеры XY-WTh2

выдержка из инструкции:

Описание интерфейса:

Рабочий режим показывает, что текущий режим ([H]/[C], [E]/[D]) будет синхронизирован после настройки температуры и параметров.

В верхнем левом углу интерфейса отображается [out], когда включено реле температуры, также мигает статус рабочего режима [H]/[C]
Для реле влажности, то мигает индикатор статус рабочего режима [E]/[D].

Как включить / отключить реле (ручной режим):

   В рабочем состоянии интерфейса кратковременно нажмите клавишу [TM-], включите / отключите реле температуры (ON: включить, OFF: отключить), вернитесь к рабочему интерфейсу, если реле температуры отключено, символ температуры «°С» мигает, как напоминание.

   В рабочем состоянии интерфейса кратковременно нажмите клавишу [RH-], включите / выключите реле влажности (ON: включить OFF: отключить), вернитесь к рабочему интерфейсу, если реле влажности отключено, символ влажности «%» мигает, как напоминание.

Примечание:
Релейные контакты не содержат питания и не могут напрямую запитывать устройства. Нагрузка должна быть запитана через внешний источник питания.

Часто задаваемые вопросы:

1. Можно ли удлинять кабель на датчике.
    можно в небольших пределах например 3м , кабеля с датчиком стараться располагать вдали от силовых кабелей и устройств.
2. Можно ли установить, разницу температур включение на 25°С, а выключение на 30°С.
    Можно.
3. У меня есть блок питания на 12в 1А, а у Вас написано, что требуется 300мА, подойдет ли мой блок питания.
    Однозначно подойдет, для простоты понимания, это как пакет на 3кг для продуктов, а в него положить товар на 0,5кг.
4. Хочу управлять насосом на отопление, подойдет мне такой?.
    Вполне, минимум, что понадобится блок питания на напряжение диапазоном 6-30в.
5. Хочу управлять мощной батареей на 3кВт.
    для управления такой нагрузкой, требуется мощный контактор или твердотельное реле SSR-DA-40, реле устройства не рекомендуется включать нагрузку более 1кВт, в виду его скромных размеров.


Комплект поставки:
1) модуль терморегулятора с влажностью - 1 шт.;
2) термодатчик с влажностью sht20 в корпусе  с кабелем до 1м. - 1 шт.;
4) Инструкция от продавца на русском - 1 шт..

Установка контроллера, предупреждение:

Не устанавливайте контроллер в следующих случаях:
Влажность более 90%, или возможна роса/запотевание.
Сильные вибрации, в среде взрывчатых и легко воспламеняемых веществ и газов.
При риске окисления и в среде активных газов (как, например повышенное содержание кислорода, серы и аммиака, соляной кислоты, дыма или тумана) для предотвращения эрозии и окисления.
Контроллер – профессиональное устройство и требует навыков и знания основ электротехники. Неправильная установка может быть причиной поражения током или пожара.
Доверьте установку специалисту.

Для тех кто не знает, что такое UART, можно дальше не читать. оно Вам не пригодится и будет скучно.

Дополнение: таблица управления через UART (управление через компьютер или беспроводными устройствами, умный дом.)

примечания:

Если дать команду start, то после отключения питания и включения, устройство продолжает передавать данные, несомненный плюс, т.е. сохраняет настройки, тестировалось на адаптерах cp2102, ch440

хороший выбор для начинающего мейкера / 3D-принтеры, станки и аксессуары / iXBT Live

Хороший 3D принтер для начинающих — это недорогой и качественный 3D-принтер с автокалибровкой и полезными функциями (детектор филамента, пауза печати). Новая модель от TRONXY — принтер XY-2 с модификацией «PRO» имеет не только это, но и увеличенный размер печати (до 255 х 255 х 260 мм), а также мощный блок питания, дающий быстрый разогрев и старт, и все это за скромную цену в $180. Установленный индуктивный датчик на подвижной голове обеспечивает точную калибровку по нескольким точкам в автоматическом режиме. Принтер уже собран и настроен, так что вам не придется ломать голову при получении. Я постараюсь рассказать в общих чертах про сам принтер и базовые вещи при первом старте печати.

 3D-ПРИНТЕР TRONXY XY-2 PRO

 Новейший принтер Tronxy XY-2 Pro — улучшенная версия и без того популярной модели 3D-принтера, который может «чуть больше». Поле печати 255 х 255 х 260 мм.  Принтер полностью металлический, имеет жесткую раму, индуктивный датчик самовыравнивания, огромный (3,5") сенсорный управляющий дисплей, датчик филамента. Специально сконструированный экструдер позволяет печатать мягкими материалами (например, TPU). Текущая стоимость $180 минус купон магазина ($3 и промокоды).

Характеристики:
Бренд: Tronxy
Модель: XY-2 Pro
Поле печати 255 х 255 х 260 мм
Управление:  3,5«сенсорный дисплей
Калибровка:  автоматическая, индуктивный датчик по Z
Опции:  датчик  филамента,  быстрый  разогрев,  пауза  печати,   автоматическая смена  филамента
Мощность:  360Вт
Тип  пластика:  PLA HIPS WOOD PC PVC ABS  PETG  1,75мм
Максимальная рабочая скорость: 180mm/s
Диаметр сопла: 0.4mm
Точность  позиционирования: 0.0125mm
Толщина слоя: 0.1-0.4mm

Упаковка принтера продуманная и компактная — в пенке уложен портал, слоями аксессуары, внизу — станина с электроникой и столом.

Комплект включает: собранный вертикальный портал (полностью, с осью Х и экструдером), нижняя часть (станита, стол, ось Y, блок питания, дисплей, блок управления), пакет со стажками и винтами, инструментом, шпатель, запасные концевики и хотэнд, шнур питания, подробная инструкция и рамка для катушки. Ну и пробная катушка филамента (PLA 330г).

 Сразу оговорюсь об особенностях сборки.

Для начала надо пристыковать портал к базовой части. Конкретно у этой модели принтера нужно предварительно переставить дисплей, который закреплен в транспортном положении (спрятам под столом).

 Аккуратно снимаем дисплей из-под стола и переставляем … на передний профиль рамы. Крепление в Т-гайки в паз
 Проверяем, чтоб не задевал стол при перемещении Далее готовим портал к сборке (4 винта м6х30 мм)

 В раме уже заранее просверлены отверстия и сняты фаски. Аккуратно примеряем все и закручиваем. Инструмент в комплекте есть, я лично использую электроотвертку (быстро и удобно). Есть смысл устанавливать винты на фиксатор резьбы — это устранит разбалтывание, но усложнит обратную разборку. Так что если вы не собраетесь его разбирать, тогда можно использовать.

 Вот так выглядит собранный принтер. Как видно, на заводе его уже проверяли, натянули ремни и настроили.

 Рабочая область печати составляет 255 на 255 (XY) и на 260 мм (по вертикали). Достаточно большой размер, процентов на 20 больше, чем привычные Ender-3. Пластик для принтера используется распространенный — посмотреть можно здесь и здесь.

После монтажа проверяем электрику.

 Подключаем разъем двигателя Z Все разъемы в принтере промаркированы (Z1 на фото)
 Шлейф адаптера оси X — в PRO версии сделан специальный адаптер, упрощающий подключение

 Подобный способ гораздо удобнее привычного „паука“.



 Проверяем перемещение головки, смотрим чтобы ничего не клинило и не задевало. В комплекте есть специальная адгезивная накладка — калибровать лучше с ней.

 На блоке электроники производитель разместил наклейку с информацией о модели и базовых характеристиках. Там же QR код — ссылка на официальную группу Tronxy в FB.

 Принтер имеет грамотное расположение электроники и блока питания.

 Внешний вид готового к работе принтера Tronxy.

В принципе он и места занимает не так много на столе.

 Перед началом работы нужно провести калибровку уровня стола по нескольким точкам. Работает автоматически, соответствующее меню есть.

Выравнивание происходит по индуктивному датчику. Голова перемещается по сетке, опускается до срабатывания датчика, производится вычисление отклонений. При срабатывании загорается красный светодиод.

 Экран большой и сенсорный. С помощью такого управлять принтером одно удовольствие. В меню заложены основные функции. Стартует экран с отображением 3х иконок — настройки (System), инструменты (Tools), печать (Print).



 При старте выбираем нужное меню. В меню инструментов (Tools) доступны ручное перемещение, подготовка, заправка пластика, выравнивание, регулировка вентиляторов, экстренная остановка и изменение уровня Z (например, при использовании дополнительного стекла)
 При выволнении калибровки выскакивает предупреждение — проверяйте, чтобы ничего не мешалось на столе Датчик автоматически вычисляет отклонения стола. Первый раз лучше выполнить на холодую. А „рабочий“ вариант — с разогретым столом. Дело в том, что при прогреве отклонения значительно увеличиваются
 Для заправки филамента предварительно заправляем пруток Есть режим предварительного прогрева стола и сопла
 Меню ручного перемещения осей. 4 оси (XYZ+Е), домашнее положение. Управляются программно все три вентилятора. Обдув термобарьера и модели в %, обдув электроники только вкл/выкл. Принтер можно сделать „потише“



 Принтер готов к работе. Заправляем пластик — поджимаем рычаг экструдера, проталкиваем пруток. Если интересно, чем отличаются и как работают экструдеры, то можно прочитать в статье про BMG экструдер.

 Обратите внимание, перед экструдером стоит датчик обрыва (конца) филамента. Пластик заправлен — горит лампочка.

 Катушку устанавливаем на кронштейн.

 Проталкиваем пруток через горячее сопло. У меня заправлен красный PETG, но видно, что на заводе проверяли синим PLA .

 Перед стартом я проверяю работу нагревательных элементов — проверяю тепловизором прогрев стола и сопла.

 Слайсеры стандартные, хитростей нет, на флешке в комплекте есть профили, примеры моделей для теста.

 Проба печати)))



 Во время печати можно „на лету“ изменять параметры — скорость, температуру и т.п.



 По размерам деталь около 20 см.

 Кейс для аккумуляторов.

Если сделать паузу во время печати, то автоматика предлагает сменить цвет. Так что принтер позволяет печатать послойно разными цветами. Плюс принтеру.

Увеличенный размер рабочей области (255 х 255 мм) дает возможность печатать и крупные детали. На фото деталь блочного лука.

3D-ПРИНТЕР TRONXY XY-2 PRO

Итак, пользоваться принтером легко и удобно. Базовые вещи уже реализованы — принтер собран, настроен, проверен, ремни натянуты. От вас требуется прикрутить 4 винта для крепления портала и провести автоматическую калибровку стола. Далее заправляем пруток и печатаем. Причем доступна удобная смена филамента с паузой печати — есть возможность печатать цветные модели послойно.

Принтер очень простой в использовании, не требуется каких-либо глубоких познаний в области 3Д печати, и подойдет для начинающих пользователей.

За эту цену можно рекомендовать Tronxy в качестве первого 3Д принтера. В магазине доступны купоны на скидку.



Fs1000a + xy-fst 433mhz Rf Module - Купить радиочастотный модуль 433mhz, модуль инфракрасного приемника, модуль ИК-приемника продукт на Alibaba.com

FS1000A + XY-FST ВЧ-модуль 433 МГц

Каковы характеристики нашего модуля связи по линии электропередачи?

Наименование продукта: без модуля передатчика кодирования

Рабочее напряжение: 3-12 В
Рабочая частота: 315 433,92 МГц (другие частоты могут быть настроены)
Ток в режиме ожидания: 0 мА
Ток: 20-28 мА
Дальность передачи:> 500 м (разомкнутый) для получения чувствительности при -103 дБм над расстоянием до платы)
Выходная мощность: 16 дБм (40 мВт)
Скорость передачи: <10 Кбит / с
Модуляция: OOK (AM)
Рабочая температура: -10 ° C ~ +70 ° C
Размер: 19 × 19 × 8 мм

Стабилизация частоты SAW, стабильная работа;
Широкий диапазон рабочего напряжения;
Стабильность продукта и рентабельность.

Каковы преимущества нашего модуля связи по линии электропередач?

  1. Конкурентоспособная заводская цена.
  2. Профессиональная команда по закупкам обслужит вас.
  3. Все наши продукты проверяются QC перед отправкой.

Что такое возврат и замена нашего модуля связи по линии электропередачи?

  1. Гарантия 30 дней только на новые товары.
  2. Если товар, который вы покупаете у нас, не такой, как мы обещали, то есть он не соответствует спецификациям производителя, ошибка модели, просто верните его нам для замены или возврата денег.
  3. Если товар неисправен, пожалуйста, сообщите нам в течение 3 рабочих дней после его получения.
  4. Наш торговый представитель всегда будет обслуживать вас.

Наши сертификаты:

В чем наши преимущества?

  1. Мы - профессиональный поставщик электронных компонентов, расположенный в крупнейшем центре компонентов в мире.
  2. Мы можем предоставить комплексную услугу покупки.
  3. В результате наши клиенты могут развивать свой бизнес, сосредотачиваясь на своих продажах, хранении на складе и распределении, в то время как мы заботимся об их покупках в Китае.
  4. Отношения с клиентами и управление производством - ключевые факторы, обеспечивающие успешные закупки в Китае. Вашим аккаунтом будут управлять наши профессиональные менеджеры проектов.
  5. Быстрая доставка.
  6. Умеренная цена.

Торговые условия :

  1. Оплата: T / T (банковский перевод), Western Union, PayPal, Escrow Alibaba.
  2. Срок поставки: 3-7 дней по DHL / FedEx / TNT, 5-10 дней по EMS, 15-30 дней по воздушной почте. Подробности уточняйте у продавцов.
  3. MOQ: Заказ образца принят.

Почему выбирают нас?

  1. Мы работаем на крупнейшем в мире рынке электроники, у нас хорошие рабочие отношения со многими поставщиками, мы сосредоточены на электронных компонентах и ​​аксессуарах.
  2. Поставщик золота по оценке Alibaba.
  3. Нас выбрали покупатели из более чем 100 стран и регионов!

Как с нами связаться?

  1. Отправьте детали вашего запроса ниже, нажмите «Отправить» сейчас!
.

Fs1000a + xy-fst 433mhz Rf Module - Купить Fs1000a, FS1000a Module, 433mhz Rf Module Продукт на Alibaba.com

Когда я могу получить цену за FS1000A?

Обычно мы указываем FS1000A в течение 24 часов после получения вашего запроса. Если вам нужно срочно узнать цену, позвоните нам или сообщите нам по электронной почте, чтобы мы рассмотрели ваш запрос в первую очередь.

Как получить образец для проверки вашего качества FS1000A ?

После подтверждения цены на FS1000A вы можете запросить образцы FS1000A для проверки нашего качества.Мы можем предоставить вам образец бесплатно, если вы оплатите экспресс-доставку.

Как долго я могу ожидать получения образца FS1000A ?

После оплаты образца и отправки нам подтвержденных файлов образцы FS1000A будут готовы к отправке через 7-15 дней. Образцы будут отправлены вам экспресс-почтой и прибудут в течение 3-5 рабочих дней. Вы можете использовать свою собственную экспресс-учетную запись или внести предоплату, если у вас нет учетной записи.

Как насчет времени выполнения заказа для массового производства FS1000A ?

Честно говоря, это зависит от количества заказа и сезона, в который вы делаете заказ.Лучшее, что у нас есть, - это доставка FS1000A 100 000 mcb в течение недели. В общем, мы рекомендуем вам начать расследование за два месяца до даты, когда вы хотели бы получить FS1000A в своей стране.

Каковы ваши условия доставки?

Мы принимаем EXW, FOB, CFR, CIF и т. Д. Вы можете выбрать тот, который наиболее удобен или экономичен для вас.

Можете ли вы изготавливать изделия по индивидуальному заказу?

Да, мы можем изготовить FS1000A в соответствии с требованиями заказчика, такими как размер, цвет, логотип и другие детали.

Есть ли дополнительные налоги на импорт для таможни?
Как правило, большинство таможенных органов не взимают дополнительных налогов за посылку стоимостью менее 80 долларов США, и мы сделаем все возможное, чтобы помочь нашим клиентам избежать этого, а покупатель должен нести налог на импорт, если это применимо. Перед доставкой вам рекомендуется проконсультироваться с таможней / брокером.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
