Какие виды ювелирной сварки существуют. Как работает контактная, точечная и лазерная сварка украшений. Какое оборудование используется для ювелирной сварки. Каковы преимущества современных технологий сварки в ювелирном деле.

Содержание

Виды ювелирной сварки: от традиционных до инновационных методов

В ювелирном деле существует несколько основных видов сварки, позволяющих создавать прочные и эстетичные соединения мельчайших деталей из драгоценных металлов:

  • Контактная сварка
  • Точечная электродуговая сварка
  • Лазерная сварка
  • Диффузионная сварка

Каждый из этих методов имеет свои особенности и преимущества. Рассмотрим их подробнее.

Контактная сварка в ювелирном деле: принцип работы и особенности

Контактная сварка — один из наиболее распространенных методов соединения мелких деталей в ювелирном производстве. Как она работает?

  • Свариваемые детали сжимаются с большим усилием
  • Через точку контакта пропускается электрический ток
  • Под воздействием тока и давления происходит локальное расплавление и сплавление металла
  • Образуется прочное неразъемное соединение

Преимущества контактной сварки для ювелиров:


  • Высокая скорость процесса
  • Возможность сваривать очень мелкие детали
  • Минимальное термическое воздействие на изделие
  • Отсутствие необходимости в присадочном материале

Точечная электродуговая сварка: создание изящных соединений

Точечная электродуговая сварка — еще один популярный метод в ювелирном деле. В чем его суть?

  • Используется импульсная электрическая дуга
  • Дуга горит между неплавящимся электродом и изделием
  • Сварка происходит за доли секунды
  • Образуется локальная точка сплавления металла

Почему ювелиры выбирают точечную сварку?

  • Высокая точность и локальность воздействия
  • Возможность сваривать тончайшие детали
  • Минимальная зона термического влияния
  • Отсутствие деформаций изделия

Лазерная сварка: высокотехнологичный метод для ювелиров

Лазерная сварка — самый современный и высокотехнологичный метод соединения ювелирных изделий. Как она работает?

  • Используется мощный лазерный луч
  • Луч фокусируется в точку диаметром до 0,1 мм
  • Происходит мгновенное расплавление металла
  • Образуется прочный сварной шов

Преимущества лазерной сварки для ювелиров:


  • Сверхвысокая точность
  • Возможность сваривать любые металлы и сплавы
  • Отсутствие механического воздействия на изделие
  • Минимальная зона термического влияния
  • Высокое качество и эстетичность шва

Оборудование для ювелирной сварки: от простого к сложному

Для выполнения ювелирной сварки используется различное оборудование. Какие аппараты применяются чаще всего?

  • Аппараты контактной сварки
  • Установки для точечной электродуговой сварки
  • Лазерные сварочные системы
  • Микроплазменные сварочные аппараты

Выбор оборудования зависит от задач, объемов производства и бюджета ювелирной мастерской. Рассмотрим особенности некоторых популярных моделей.

Аппарат Orion pulse150i: универсальное решение для ювелиров

Orion pulse150i — современный аппарат для точечной сварки ювелирных изделий. Его характеристики:

  • Мощность: 150 Вт
  • Диапазон силы тока: 0-80 А
  • Длительность импульса: 3-35 мс
  • Частота импульсов: до 1 Гц
  • Диаметр электрода: 1-2 мм

Преимущества Orion pulse150i:

  • Высокая точность сварки
  • Простота настройки и использования
  • Возможность работы с разными металлами
  • Компактные размеры
  • Доступная цена

Лазерная система Lampert PUK 2: высокие технологии для ювелиров

Lampert PUK 2 — профессиональная лазерная сварочная система для ювелирных работ. Ее особенности:


  • Мощность лазера: до 60 Вт
  • Частота импульсов: до 17 Гц
  • Диаметр сварной точки: 0,6-3 мм
  • Возможность сварки всех ювелирных металлов
  • Встроенный микроскоп с защитой глаз

Почему ювелиры выбирают Lampert PUK 2?

  • Сверхвысокая точность сварки
  • Отсутствие термического воздействия на камни
  • Возможность сварки вблизи полированных поверхностей
  • Простота освоения и использования
  • Высокая производительность

Преимущества современных технологий сварки в ювелирном деле

Использование современных сварочных технологий дает ювелирам ряд важных преимуществ:

  • Возможность создания сверхточных и надежных соединений
  • Минимальное термическое воздействие на изделие
  • Сохранение эстетических свойств украшений
  • Повышение производительности труда
  • Расширение творческих возможностей дизайнеров

Как это влияет на ювелирную отрасль в целом?

  • Повышение качества изделий
  • Снижение себестоимости производства
  • Создание уникальных дизайнерских решений
  • Развитие новых направлений в ювелирном искусстве

Выбор оптимальной технологии сварки для ювелирного производства

При выборе технологии сварки ювелиры учитывают несколько ключевых факторов:


  • Тип и толщина свариваемых металлов
  • Размер и сложность изделий
  • Требования к качеству и эстетике шва
  • Объемы производства
  • Бюджет на оборудование

Как правильно выбрать технологию?

  • Проанализировать особенности производства
  • Оценить преимущества разных методов
  • Провести тестовую сварку образцов
  • Учесть перспективы развития бизнеса
  • Проконсультироваться со специалистами

Перспективы развития технологий ювелирной сварки

Технологии ювелирной сварки продолжают активно развиваться. Какие тенденции наблюдаются в этой области?

  • Повышение точности и локальности воздействия
  • Расширение спектра свариваемых материалов
  • Интеграция с системами компьютерного проектирования
  • Автоматизация процессов сварки
  • Развитие портативных сварочных систем

Что это дает ювелирной отрасли?

  • Возможность создания еще более сложных и изящных изделий
  • Повышение производительности труда
  • Снижение влияния человеческого фактора на качество
  • Расширение возможностей для творчества дизайнеров

Ювелирная сварка: контактная, точечная лазерная технологии

Главная › Новости

Опубликовано: 06.09.2018

Сварка ювелирным лазером

При изготовлении и ремонте ювелирных изделий возникает необходимость создания прочных неразъемных соединений очень мелких деталей. Специфика этого тонкого ремесла предъявляет высочайшие требования к технологии выполнения таких работ.


Помимо того, что при работе с изделиями, представляющими некоторую художественную ценность, эстетическая составляющая находится на первом месте, особую специфику создает то обстоятельство, что изготовлены они, как правило, из золота и других драгоценных металлов.

Традиционными способами создания соединения в ювелирном деле являются клепка и пайка, с успехом применяющиеся по сей день. Ранее сварка для ювелиров применялась редко. Но с развитием сварочных технологий , она все чаще используется для создания украшений и других ценных изделий.


Презентация возможностей ювелирной сварки аппаратами Orion

Основные способы

Общее развитие сварочных и электронных технологий привело к появлению новых методов сварки ценных ювелирных изделий. Существующие в настоящее время сварочные аппараты для ювелирных работ по используемой технологии процесса можно разделить на три типа:

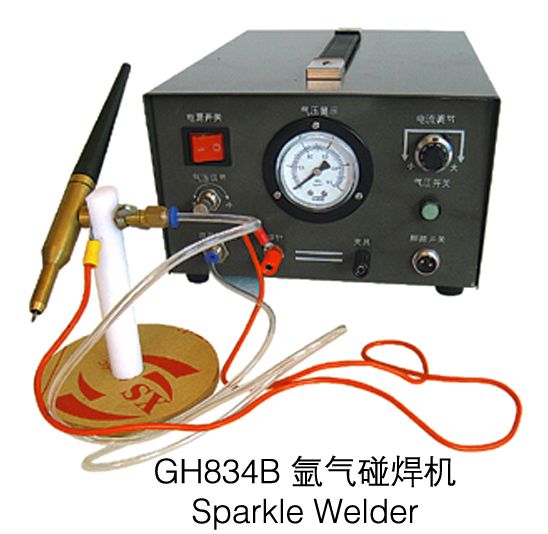

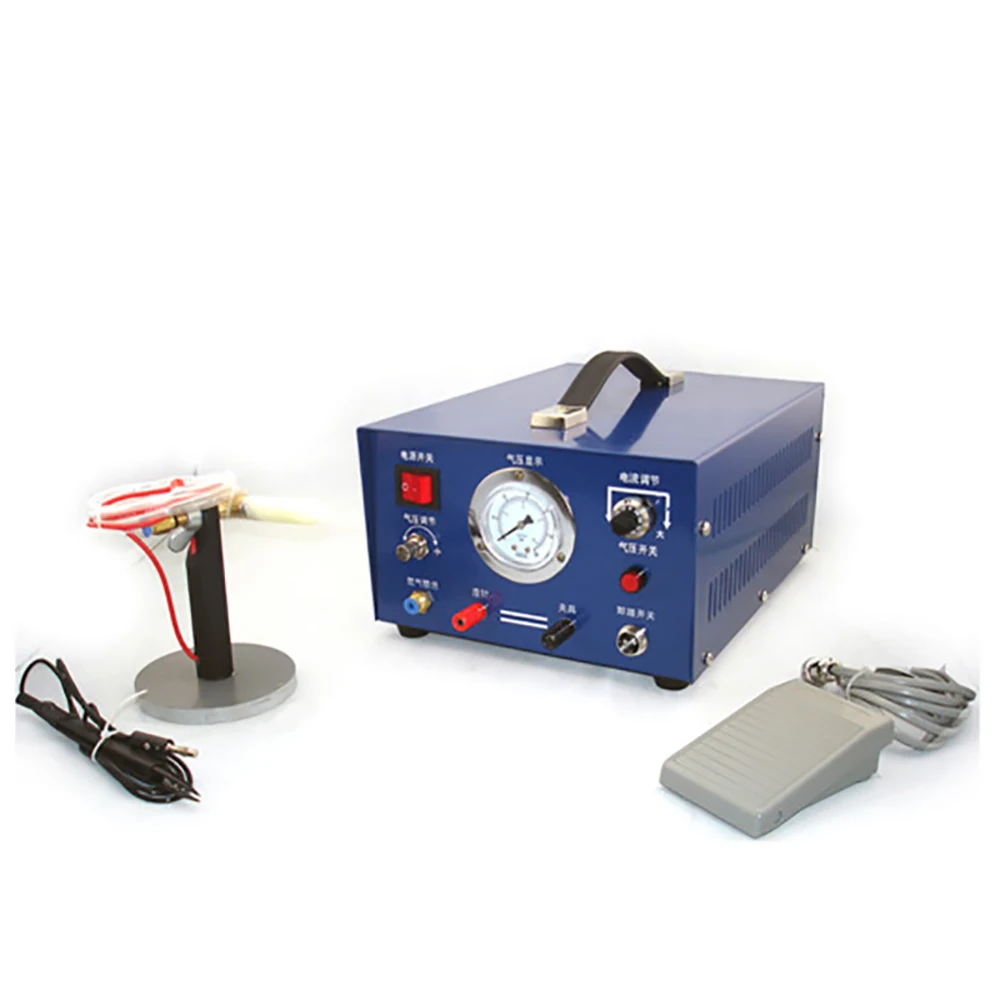

Автоматическая точечная пайка с аргоном

точечная электродуговая сварка с применением неплавящегося электрода; электрическая контактная сварка; сварка с использованием лазера.

Кроме перечисленных технологий, существует также диффузионное соединение. Этот способ следует рассматривать отдельно от вышеперечисленных, так как, осуществляется он довольно примитивными средствами и не требует применения сложных технических устройств.

Дуговая точечная

Общий принцип данной технологии точечной ювелирной сварки такой же, как и у обычного электродугового процесса. Источником энергии для плавления свариваемого металла служит электрическая дуга, зажигаемая между тугоплавким электродом и изделием.

Тем не менее, имеются существенные отличия дуговых аппаратов для ювелирной сварки от их более мощных промышленных собратьев. Главное различие заключается в режиме сварочного процесса.

Работа большого промышленного сварочного аппарата характеризуется достаточно длительным режимом горения электрической дуги (это относится к работе как с плавящимся, так и с тугоплавким, вольфрамовым или угольным электродом).

Ювелирную точечную электрическую сварку отличает импульсный характер работы. Сварочная дуга в данном случае представляет собой короткий электрический разряд, который, не смотря на это, успевает расплавить металл в зоне сварки и образовать сварное соединение в небольшой области (точке).

По этой причине данная разновидность сварки называется точечной.

Конструкция аппарата для ювелирной сварки имеет еще более существенные отличия. Источником напряжения для создания дуги в нем служит накопительный конденсатор, который разряжается во время сварочного импульса.

Образцы устройств

Примером аппаратов для ювелирной точечной сварки может служить агрегат фирмы «Lampert» (Германия) и Orion pulse150i (США).

Оба аппарата снабжены биноклями, в которые можно рассмотреть мельчайшие детали ювелирного изделия. Для защиты глаз окуляры снабжены шторкой, которая закрывается в момент дугового разряда.

Работа происходит следующим образом. Ювелирное изделие закрепляют в предназначенном для этого месте, при этом, специальный зажим обеспечивает надежный его контакт с одним полюсом аппарата.

Ювелир прикасается электродом к изделию в нужном месте. В этот момент происходит разряд накопительного конденсатора, а подвижная часть электрода автоматически втягивается, создавая искровой зазор, в котором горит электрическая дуга.

В это же время осуществляется подача порции аргона через отверстие в центре электрода.

В процессе сварки при необходимости может использоваться присадочная проволока, сплавляющаяся с материалом изделия.

Контактная

Данный вид соединения деталей принципиально не отличается от широко распространенной в машиностроении контактной сварки. Соединяемые детали сжимают, и через их точечный контакт пропускают сварочный ток.

Неразъемное соединение образуется вследствие пластического деформирования деталей под воздействием внешнего давления и их сплавления в месте контакта.

Сварочный аппарат для ювелирных украшений, основанный на методе контактной сварки, работает следующим образом. Свариваемые детали закрепляются в специальном приспособлении, служащем пуансоном и обеспечивающем контакт с электрическими полюсами аппарата, после чего (чаще всего посредством нажатия на педаль) подается сварочный ток.

Данный способ соединения часто используется в качестве средства временной фиксации деталей для дальнейшей пайки соединения.

Лазерная

Принцип лазерной технологии заключается в расплавлении кромок соединяемых деталей не электрической дугой, а лазерным лучом, то есть, когерентным пучком света. Источником излучения является твердотельный лазер, использующий кристалл алюмоиттриевого граната.

Этот выбор не случаен. Излучение, создаваемое именно этим минералом, наиболее полно поглощается драгоценными металлами, то есть, их разогрев этим лазером осуществляется наиболее эффективно.

Лазерная сварка ювелирных изделий характеризуется уникальными свойствами:

возможностью чрезвычайно точной фокусировки луча; возможностью локального разогрева очень малой зоны поверхности изделия; отсутствием необходимости защиты глаз затемненным стеклом, что позволяет в мельчайших деталях наблюдать сварочный процесс.

Аппараты лазерной сварки отличаются габаритами и ценой. Регулируя мощность, можно сваривать ювелирные изделия из различных сплавов.

Диффузионная сварка

Суть диффузионного процесса сводится к следующему. Поверхности контакта ювелирных изделий шлифуют и тщательно очищают, после чего с большим усилием зажимают между стальными пластинами и нагреваются «докрасна» (если быть точным, до 70 – 80% температуры плавления) в муфельной печи или кузнечном горне.

При выдержке заготовок в таком состоянии определенное время, в месте контакта деталей происходит взаимная диффузия их атомов, что приводит к созданию прочного неразъемного соединения.

Микросварка импульсная для прихватки

  • Описание
  • Стоящие товары

 Процесс сварки включает в себя предварительную прихватку деталей. От этого зависит качество произведенных работ, а иногда и безопасность сварщика.

К важнейшим параметрам, характеризующим этот процесс, относят продолжительности импульсов с паузами, всего цикла и шаг точек со скоростью сваривания.

Способность к проплавлению пульсирующей дуги с заранее установленной продолжительностью цикла и импульса определяется импульсным режимом сварки, его жесткостью. Этот параметр технологии в своем крайнем значении характерен для дугового варианта сварки.

При традиционной сварке дугой постоянного горения он равен нулю, а при точечной сварке дугой стремится к бесконечности.

Регулируя импульсные характеристики, можно оказывать воздействие как на размер с формой зоны сваривания, процесс кристаллизации металлов, так и на образование швов, остаточные либо временные деформации, прочие характеристики хода сварки. При определении режима сварки этим способом немаловажное значение придается шагу точек, особенно при соединении тонколистовых материалов.

Способность к проплавлению пульсирующей дуги дает наибольший эффект при импульсной сварке алюминия с толщинами листов менее 3 мм.

Возможность рационального применения поверхностного натяжения металлов в ходе импульсно-дуговой сварке создает необходимые условия для должного формирования шва независимо от его положения в пространстве.

Этим объясняется активное применение свойств импульсной дуги при выполнении швов в потолочном, вертикальном либо горизонтальном положении на металлоизделиях самого большого диапазона толщин и для соединения автоматической сваркой участков труб с неповоротными стыками.

В аппаратах импульсной сварки в виде источника питания чаще всего применяются сварочные преобразователи, оснащенные регуляторами тока с прерывателями, работающие на постоянных токах.

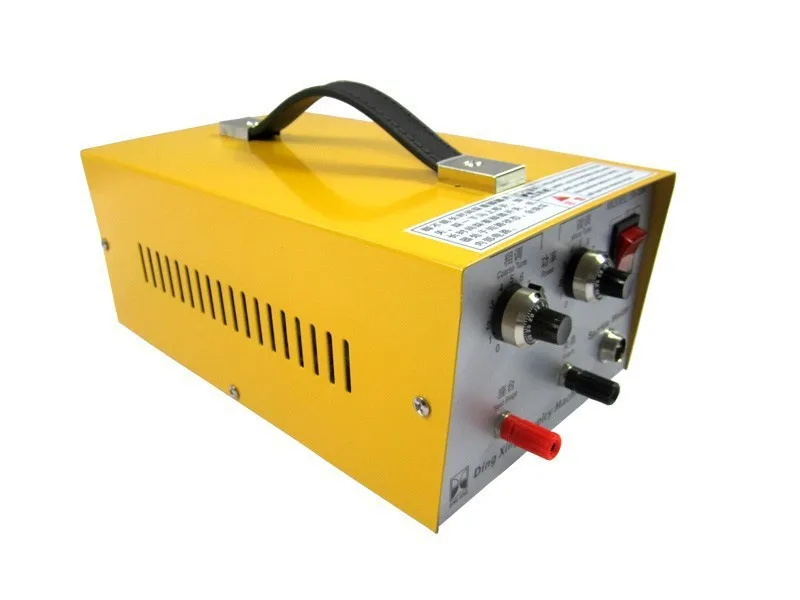

  • Бренд: ZJMZYM (Ding Xing Jewelry Machine)
  • Размеры: 310*165*140 мм
  • Макс. толщина сварки: 2 мм
  • Напряжение: 200 В
  • Частота тока: 50/60Hz
  • Сила тока: 0 — 80 Амп
  • Время сварки-3 мс~35 мс
  • Максимальная частота сварка-1Гц
  • Мощность: 640 Вт
  • Сплав сварочной иглы: вольфрам
  • Диаметр вольфрамовой иглы: 1. 00 — 2.00 мм
  • Вес: 8 кг
  • Применение: ювелирное дело, точные микросварочные операции (к примеру — свищ в полотенце сушителе)
  • Материалы для сварки: золото, платина, серебро и все виды стали, в том числе и нержавеющая.

Комплектация импульсной сварки:

  • Сварочный аппарат
  • Педаль
  • Вольфрамовая игла
  • Защитные очки  (опционально)
  • Руководство
  • Настольный держатель вольфрамовой иглы
  • Ручка импульсной сварки для вольфрамовой иглы (опционально — 25$ штука)
