Что такое разъем ATX 12V 2×4. Для чего он нужен в современных компьютерах. Можно ли обойтись без полного подключения 8 контактов. Какие проблемы могут возникнуть при неполном подключении.

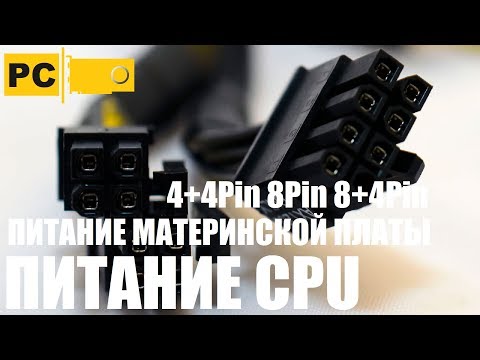

Что представляет собой разъем ATX 12V 2×4
Разъем ATX 12V 2×4 — это 8-контактный разъем питания на материнской плате, предназначенный для подачи дополнительного питания 12В на процессор. Он состоит из двух 4-контактных секций, которые могут использоваться как вместе, так и по отдельности.
Основные характеристики разъема ATX 12V 2×4:
- Напряжение питания: 12В
- Количество контактов: 8 (2 секции по 4 контакта)
- Максимальный ток: до 24А (при использовании всех 8 контактов)
- Максимальная мощность: до 288 Вт
Для чего нужен 8-контактный разъем питания процессора
8-контактный разъем ATX 12V 2×4 выполняет следующие важные функции:
- Обеспечивает стабильное питание мощных многоядерных процессоров
- Позволяет процессору потреблять больший ток при высоких нагрузках
- Снижает нагрузку на основной 24-контактный разъем питания материнской платы
- Необходим для корректной работы систем с разгоном процессора
По сути, 8-контактный разъем ATX 12V 2×4 обеспечивает дополнительную мощность для стабильной работы современных высокопроизводительных процессоров.
Можно ли использовать только 4-контактное подключение
Многие пользователи задаются вопросом — обязательно ли подключать все 8 контактов разъема ATX 12V 2×4? В некоторых случаях можно обойтись подключением только 4 контактов:
- Для процессоров с TDP до 95-105 Вт обычно достаточно 4-контактного подключения
- Системы без разгона процессора в большинстве случаев стабильно работают на 4 контактах
- Маломощные офисные и домашние компьютеры могут обойтись 4-контактным питанием
Однако для высокопроизводительных систем и разгона настоятельно рекомендуется использовать полное 8-контактное подключение.
Какие проблемы могут возникнуть при неполном подключении
Использование только 4 контактов вместо 8 в некоторых случаях может привести к следующим проблемам:
- Нестабильность работы системы при высоких нагрузках на процессор
- Ограничение возможностей разгона из-за недостатка питания
- Повышенный нагрев кабелей и разъемов питания
- Случайные перезагрузки или выключения компьютера
- Снижение максимальной производительности процессора
Поэтому для мощных игровых систем и рабочих станций рекомендуется всегда использовать полное 8-контактное подключение ATX 12V.
Совместимость блоков питания с разъемом ATX 12V 2×4
При выборе блока питания для системы с 8-контактным разъемом процессора следует учитывать следующее:
- Блок питания должен иметь разъем ATX 12V с 8 контактами (2×4)
- Мощность по линии +12В должна быть не менее 20-24А
- Для мощных систем рекомендуется БП от 600-650 Вт
- Желательно наличие сертификации 80 PLUS (Bronze и выше)
Современные качественные блоки питания, как правило, оснащены необходимыми разъемами для подключения ATX 12V 2×4.
Особенности подключения разъема ATX 12V 2×4
При подключении 8-контактного разъема питания процессора следует соблюдать несколько важных правил:
- Убедитесь, что компьютер выключен и отключен от сети
- Найдите 8-контактный разъем ATX 12V на материнской плате (обычно рядом с процессорным сокетом)
- Соедините 4+4 контактный разъем от блока питания с разъемом на материнской плате
- Проверьте правильность ориентации разъема — он имеет ключи для защиты от неправильного подключения
- Защелкните фиксаторы на разъеме для надежного соединения
Правильное подключение обеспечит стабильную работу процессора даже при высоких нагрузках.
Разъем ATX 12V 2×4 в современных материнских платах
В настоящее время 8-контактный разъем ATX 12V 2×4 стал стандартом для большинства современных материнских плат. Его можно встретить в следующих типах систем:
- Игровые компьютеры среднего и высокого уровня
- Рабочие станции для профессиональных задач
- Серверные и высокопроизводительные системы
- Компьютеры с возможностью разгона процессора
Наличие 8-контактного разъема питания процессора является показателем того, что материнская плата рассчитана на работу с мощными современными CPU.
Заключение: важность правильного подключения ATX 12V 2×4
Разъем ATX 12V 2×4 играет важную роль в обеспечении стабильного питания современных процессоров. Основные выводы по его использованию:
- Для большинства мощных систем рекомендуется полное 8-контактное подключение
- 4-контактное подключение допустимо только для маломощных процессоров
- Неполное подключение может вызвать проблемы со стабильностью и производительностью
- При выборе блока питания нужно учитывать наличие разъема ATX 12V 2×4
- Правильное подключение обеспечит надежную работу процессора под нагрузкой
Таким образом, полноценное использование 8-контактного разъема ATX 12V 2×4 является важным условием для раскрытия потенциала современных высокопроизводительных процессоров.
Блок питания Chieftec ATX 650W Smart GPS-650A8 (24+2×4+2×6/8пин, ATX-12V V.2.3, 12 cm fan, Active PFC) — 1737342
Ноутбуки и планшеты
Комплектующие для ПК
- Периферия
Сетевое оборудование
Расходные материалы
Телевизоры и медиа
Портативная электроника
Бытовая техника
Инструменты и техника
Спорт, отдых, хобби
Главная > Каталог > Комплектующие для ПК > Блоки питания > ATX
Блок питания Chieftec ATX 650W Smart GPS-650A8 (24+2×4+2×6/8пин, ATX-12V V.
2.3, 12 cm fan, Active PFC)| Код товара: | 1737342 |
| Производитель: | CHIEFTEC |
| Код производителя: | GPS-650A8 |
| Наличие: | Недоступно |
Цена: 3260 ₽
Последняя цена продажи. Возможность заказа и актуальную цену уточняйте в магазине.
Характеристики
| Брэнд | CHIEFTEC |
| Модель | GPS-650A8 |
| Общие характеристики | |
| Форм-фактор | ATX |
| Версия ATX | 12V v2. 3 |
| Мощность | 650 Вт |
| Активный PFC | есть |
| Производительность (КПД) | 85 % |
| Оплетка кабелей | есть |
| Цвет | черный |
| Разъемы подключения | |
| Питание материнской платы и процессора | 24+4+4 pin |
| Длина линий питания МП | 500 мм |
| Питание видеокарты | 2х(6+2) pin |
| Разъемы SATA | 6 шт |
| Разъемы Peripheral (Molex) | 2 шт |
| Разъемы для FDD | 1 шт |
| Охлаждение | |
| Размер вентилятора(ов) | 120мм |
| Количество вентиляторов | один |
| Комплектация и размеры | |
| Сетевой кабель | в комплекте |
| Размеры (ШхВхГ) | 150 х 87 х 140 мм |
| Тип поставки | retail |
| Габариты упаковки (ед) ДхШхВ | 0. 23×0.1×0.17 м |
| Вес упаковки (ед) | 1.8 кг |
Внимание! Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Проверяйте заявленные характеристики на официальных сайтах производителей.
Как правильно подключить (подсоединить) блок питания к компьютеру, схема подключения
Железо Советы и рекомендации 1 коммент.Задать вопросНаписать пост
Компьютерный блок питания имеет определенное количество шлейфов, каждый из которых имеет свое назначение. Помимо назначения они различаются питающим постоянным напряжением +3,3В, +5В, +12В.
На самом БП обычно присутствует специальная информационная наклейка.
Здесь указывается производитель, общая мощность устройства, входное напряжение, ток и частота, а также ток и напряжение выходных силовых кабелей, их количество и мощность.
Рекомендуем пользователям ознакомиться с ней, прежде чем подключать данный БП к своему компьютеру.
Рассмотрим, для чего предназначен тот или иной кабель на современном стандартном блоке питания.
Основной кабель (справа на картинке) имеет 24(20) контактный разъем. Часто добавочные 4 контакта открепляются от основного 20 pin набора при необходимости. Предназначен для питания материнской платы. Для питания более новых системных плат последних поколений используются все 24 контакта. На устаревших – 20, поэтому у старых БП этот разъем имеет 20 контактов. Если Вы желаете подключить к нему материнку последних поколений, то возможно придется воспользоваться переходником такого типа.
Между собой оба разъема совместимы, поэтому можно использовать 20 pin для 24 контактного разъема без дополнительных 4 pin.
Следующие 2 штекера (справа налево) – 6-ти и 8-ми пиновые используются для дополнительного питания видеоадаптеров PCI-E.
Для более древних видеокарт для этих целей также может применяться штекер Molex.

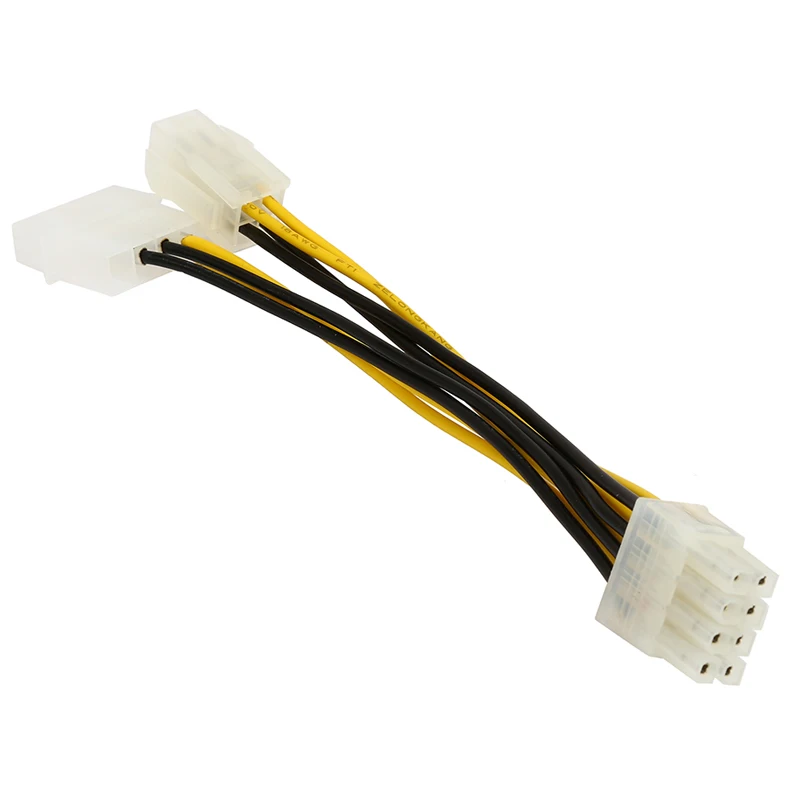

Следующий 4 контактный шнур предназначен для подключения питания процессора в основном для более старых материнских плат. На современных мат. платах могут находиться 8, 8+4, 8+8 pin.
Также этот кабель еще называют стабилизатором процессора.
Следующий – SATA разъем. Предназначен для питания жестких дисков. Всегда работает в паре с SATA кабелем для передачи данных.
Далее идет упомянуты ранее Molex разъем.
Предназначен он для питания корпусных вентиляторов, реобасов, для некоторых карт расширения и т.п. По сути Molex – универсальный разъем питания, к нему при необходимости можно подключать разные переходники.
Последний из вышеперечисленных Molex коннектор, который также может предназначаться для питания вентиляторов и реобасов.
Как подключить блок питания
Разобравшись с назначением всех кабелей и штекеров приступим к установке блока питания и его подключению. Прежде всего Вам понадобится (помимо самого БП) крестовая отвертка.
Она пригодится для того, чтобы закрепить это устройство в корпусе. Затем приступаем к подключению проводов.
При этом нужно следить за правильным направлением ключей всех штекеров, чтобы их не повредить. Особых усилий прилагать не нужно. Подсоединять можно в любой последовательности. Но лучше начать с самого большого разъема ATX. Это рекомендуется для удобства и для того, чтобы кабеля не запутывались между собой и не мешали друг другу. Плотно фиксируем надавливая до упора до щелчка фиксатора гнезда.
Затем процессорный штекер, винчестер, платы расширения, dvd привод и т.д. Все разъёмы следует правильно позиционировать с помощью ключей, присутствующих на них.
После подсоединения немаловажно закрепить все провода так, чтобы они не мешали вращению никаких вентиляторов. Возможно где-то придется прикрепить шлейфы к корпусу либо связать между собой с помощью обычно идущих в комплекте специальных проволочек.
После всех произведенных подключений производим проверку путем пробного включения.
Если все в порядке – закрываем крышку и устанавливаем системный блок на место, предназначенное для него.
На главную
Reader Interactions
Насколько важен разъем ATX 12V 2×4?
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
- Статус
- Закрыто для дальнейших ответов.
- Добавить закладку
- #1
Недавно я обновил компьютер, перейдя с Core2Duo на Core i5.
Я получил материнскую плату Gigabyte P55 UD3 и был удивлен, увидев 8-контактный разъем 12 В вместо 4-контактного. Чтение руководства подразумевало, что я могу просто использовать 4-контактный разъем и игнорировать остальные 4. Так я и сделал, и все работает нормально.
Итак, что я упускаю, не подключая остальные 4 контакта? Для чего они используются? Я в порядке, как я, и я должен просто планировать покупку нового блока питания в следующий раз, когда я обновляюсь?
Просто любопытно.
- Добавить закладку
- #2
.
Чтение руководства подразумевало, что я могу просто использовать 4-контактный разъем и игнорировать остальные 4. Так я и сделал, и все работает нормально.
Нажмите, чтобы развернуть…
Чтение руководства подразумевало, что я могу просто использовать 4-контактный разъем и игнорировать остальные 4. Так я и сделал, и все работает нормально.Ага… если ты не высасываешь сопли из этой штуки, все должно быть в порядке.
Итак, что я упускаю, не подключая остальные 4 контакта? Для чего они используются?
Нажмите, чтобы развернуть…
Дополнительная мощность. Каждый контакт, используемый в этих разъемах, может выдерживать только 5 или 6 ампер тока, прежде чем он перегреется, поэтому добавление 4 дополнительных контактов (еще два + 12 В и два заземления) позволяет подавать еще 10 ~ 12 А тока. Если вы полностью разгоняете свой процессор, вам может понадобиться дополнительная возможность доставки тока.
Вы не указали свой существующий блок питания или остальные настройки вашей системы, но если у вас было что-то приличное раньше и вы не слишком сходили с ума при обновлении, все должно быть в порядке.
..
- Добавить закладку
- #3
Я вообще не в курсе.
У меня есть довольно хороший блок питания Enermax. Этому пару лет, но это качественный блок питания.
- Добавить закладку
- #4
Что ж, пока он имеет достаточную мощность +12 В для ваших нужд и по-прежнему выдает стабильный выходной сигнал, все должно быть в порядке.
- Добавить закладку
- #5
КтулхуДрагон»:2ti6gwgg сказал:
Я вообще не OC’ing.
У меня есть довольно хороший блок питания Enermax. Этому пару лет, но это качественный блок питания.
Нажмите, чтобы развернуть…
Сколько лет паре?
Стандарт блока питания ATX теперь соответствует ATX 12V 2.1. Этот стандарт отражает переход к преимущественному использованию 12 В на материнских платах за последние «пару лет». Кроме того, по мере старения блоков питания их производительность ухудшается, особенно стабильность. Падение производительности может стать резким в старом блоке питания. Хотя обычно колпачок в блоке питания лопается, прежде чем вы это заметите.
- Статус
- Закрыто для дальнейших ответов.
Разъемы постоянного тока — 2.0 — ID:613768
В таблице ниже показаны выводы и профили типичных разъемов жгута постоянного тока источника питания. Для блока питания требуется дополнительный двухконтактный разъем питания.
Внесенный в список UL или признанный UL материал проводки прибора, рассчитанный на минимальную температуру 85 °C, 300 В постоянного тока, должен использоваться для всей выходной проводки.
Особых требований к длине выходных жгутов проводов нет, так как они в значительной степени зависят от предполагаемого конечного использования шасси, материнской платы и периферийных устройств. В идеале провода должны быть короткими, чтобы свести к минимуму сопротивление электрическому потоку/воздушному потоку и упростить производство, но они должны быть достаточно длинными, чтобы можно было выполнить все необходимые соединения без какого-либо натяжения проводов (что может привести к разъединению во время транспортировки и погрузочно-разгрузочных работ). M i Минимальная длина жгута для источников питания общего назначения составляет 150 мм для всех жгутов проводов. Это очень мало, и большинству источников питания требуются кабели жгута проводов длиннее 150 мм, учитывайте рыночные условия и размеры шасси для длины жгута проводов рынка блоков питания. Измерения производятся от выходного порта корпуса блока питания до стороны проводов первого разъема жгута проводов.

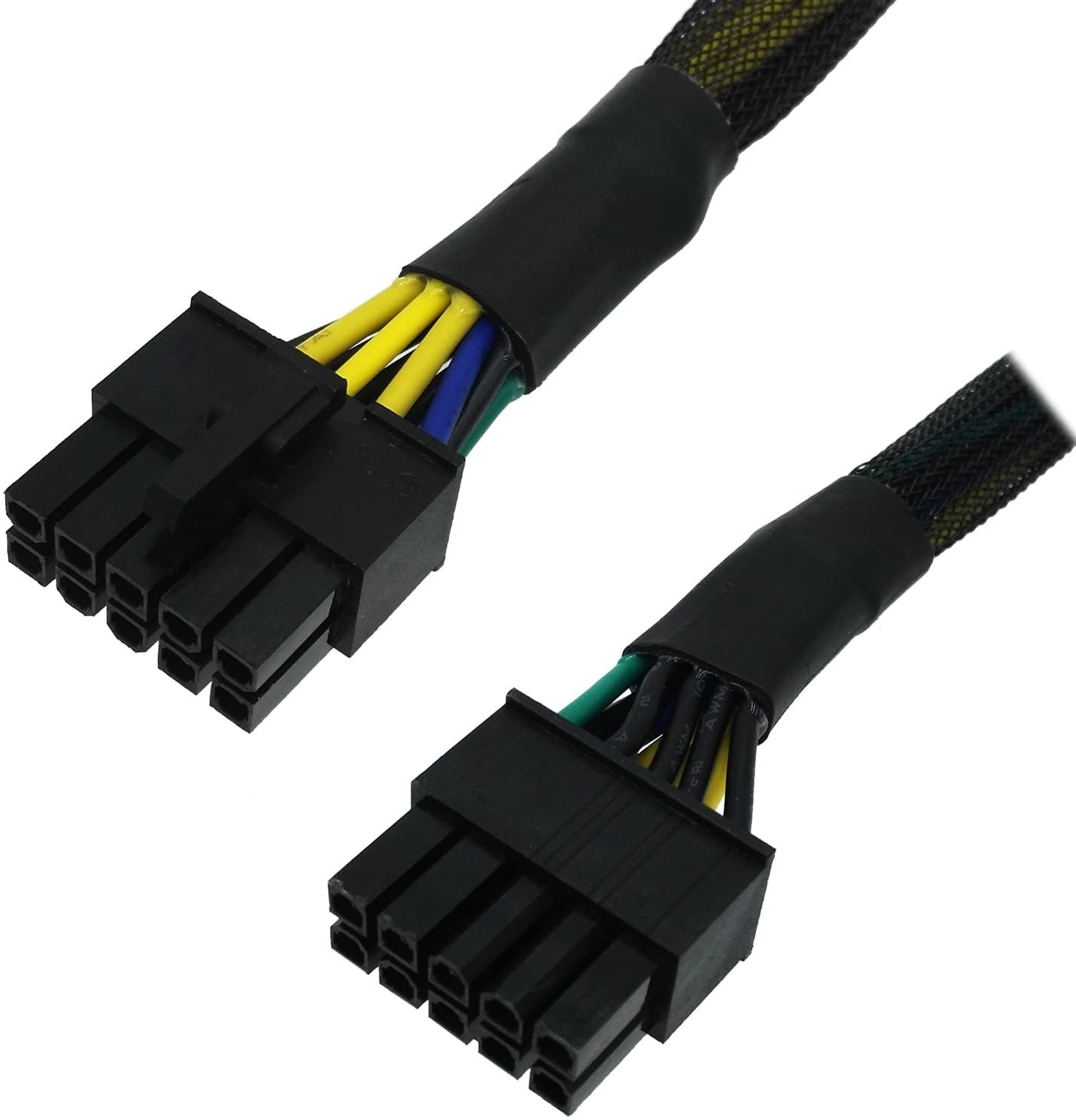

Основной разъем питания (требуется)
Основной разъем питания для материнской платы с контрольной и резервной направляющими. Платы меньшего размера могут использовать только этот разъем.
ТАБЛИЦА 5-1: 4,2 мм заголовка питания. *
CP0131013S-HC-NH-X22
(94V-0 black)
CP-01110031-X22
(94V-0 black)
JOINT TECH ELECTRONIC*
C4255WVA-FK-2X05PN0BT1NS3B
C4255HF-2X05PN0BNPNS3G
Amphenol*
10157976-1022BPLF
10158000-101LF
Lotes*
GAP-APOW0106-P001A01
ABA-WAF-903-P01
Foxconn*
HMBA050-K3FF2-4H
Wieson*
AC2211-0009-003-HH
AB9001-0009-005-HH
Сопрягаемые штабелеры уникальны для этой конструкции, см.
рисунок ниже. Обратите внимание, что цвет соединителя можно изменить, обратившись к компаниям-производителям соединителей, чтобы узнать, что они предлагают. Цвет разъема материнской платы рекомендуется белый, чтобы показать, что питание, подаваемое на плату, отличается от цвета питания, выходящего из платы (разъем питания SATA 3 мм), который рекомендуется использовать в черном цвете.
Этот разъем может поставляться другими компаниями, помимо перечисленных выше. Для получения подробной информации обратитесь к предпочтительному поставщику коннекторов. Ниже приведен ключ для этого разъема, если смотреть на разъем материнской платы. Для всех проводов рекомендуется 18 AWG. Разъем должен поддерживать 8 ампер на контакт.
Рисунок 5-2: 4,2-мм разъем питания, 10-контактный разъем основного питания — расположение контактов
Рисунок 5-3: 4,2-мм разъем питания, 10-контактный разъем питания — разъем материнской платы, расположение печатной платы с размерами
Table 5-2: Main Power Connector Pinout
Pin | Signal | Color | Pin | Signal | Color | |
1 | PS_ ON# | Green | 6 | PWR_ OK | 0207 | |
2 | COM | Black | 7 | +12VSB | Purple | |
3 | COM | Black | 8 | +12V1 DC | Yellow | |
4 | COM | Черно0004 | 9 | +12V1 DC | Yellow | |
5 | I_PSU% | Blue | 10 | +12V1 DC [12V Sensing Pin] | Желтый [Коричневый] |
Этот разъем питания разработан как разъем основной платы, и для плат меньшего и среднего размера это единственный разъем, который необходим.
Этот разъем может обеспечить мощность от 216 до 288 Вт, исходя из предположения, что каждый контакт может обеспечить 6–8 ампер. Разработчикам плат необходимо выяснить общую мощность платы и обеспечить ли этот разъем достаточной мощностью для каждой платы.
Контакт 10 используется как для основного питания 12 В, так и для дополнительного провода измерения напряжения для источника питания, чтобы обеспечить правильное напряжение на материнской плате. Сведения о контакте датчика напряжения см. в разделе 4.2.3 .
Разъем дополнительной платы (в зависимости от размера блока питания)
Если требования к питанию платы выше, чем может обеспечить 10-контактный разъем основной платы, можно использовать дополнительный разъем питания платы. Этот разъем может обеспечить дополнительную мощность 216–288 Вт для материнской платы для поддержки нескольких разъемов PCIe*, нескольких портов USB или других слотов расширения.
Можно также использовать два разъема, если для блока питания требуются требования безопасности 240 ВА.
Поскольку разъем для дополнительной платы не является обязательным на материнской плате и предполагается, что он потребуется только для материнских плат с более высокой мощностью, его можно соотнести с размером блока питания. Поэтому этот разъем требуется только для блоков питания мощностью более 450 Вт. Это не обязательно для блоков питания мощностью не более 450 Вт.
Табл. 5-3. Разъем для дополнительной платы — обязательный и дополнительный
Rated PSU Size | Required vs. Optional |
≤450 Watts | Optional |
>450 Watts | Required |
This connector имеет те же механические и электрические характеристики, что и дополнительный разъем питания PCIe* 2×3, подробно описанный в Разделе 5.2.2.4.1 .
Таблица 5-4: Разъем питания дополнительной платы, 6-контактный разъем, разводка контактов
Pin | Signal | Color 1 | Pin | Signal | Color 1 | |
1 | + 12V1 | Желтый | 4 | COM | Black | |
2 | ||||||
2 | Yellow | 5 | COM | Black | ||
3 | +12V1 | Yellow | 6 | COM | Черный |
- Провод 18 AWG.
Разъем питания процессора +12 В (обязательно)
Разъем: Molex* 003
Контактное лицо: Molex* 44476-1112 (HCS) или аналогичный (соединительный разъем материнской платы — Molex 39-29-9042 или аналогичный).
Table 5-5: +12V Power 4 pin Connector Pinout
Pin | Signal | Color 1 | Pin | Сигнал | Color 1 | |
1 | COM | Black | 3 | +12V2 DC | Yellow | |
2 | COM | Black | 4 | +12V2 DC | Желтый |
- Провод 18 AWG.
Table 5-6: +12V Power 8 pin Connector Pinout
Pin | Signal | Color 1 | Pin | Сигнал | Цвет 1 | |
1 | COM | Black | 5 | +12V2 DC | Yellow | |
2 | COM | Black | 6 | +12V2 DC | Желтый | |
9068 3 | ||||||
9068 3 | ||||||
9068 3 | 0669COM | Black | 7 | +12V2 DC | Yellow | |
4 | COM | Black | 8 | +12 В пост. | Желтый |
- 18015 AWG.
Разъемы для плат расширения PCI Express* (PCIe*) (рекомендуется)
Это дополнительные разъемы для блока питания, обеспечивающие дополнительную мощность, необходимую для любой карты расширения PCI Express** (AIC). Наиболее распространенными картами расширения PCIe*, в которых используются эти разъемы, являются дискретные графические карты. Спецификация PCIe* CEM определяет различные разъемы в зависимости от мощности, используемой картой расширения, которая может варьироваться от 75 Вт до 600 Вт.
Дополнительный разъем питания PCI Express* (PCIe*) 2×3 (рекомендуется)
Разъем питания 2×3 предназначен для подачи 75 Вт на карты расширения PCIe* и соответствует следующим требованиям:
- Номинальный ток: 8,0 A/контакт/позиция максимум до 30 °C T-Rise выше температуры окружающей среды при +12 В постоянного тока, все шесть контактов находятся под напряжением.
- Сопряженный разъем Удержание: минимум 30,00 Н, когда заглушка вытягивается в осевом направлении.
Кабель в сборе Детали контакта и корпуса:
- Материал корпуса: термопластик
- Материал основания штыревого контакта: сплав латуни или аналогичный
- Покрытие штыревого контакта: сплав Sn UL
- Воспламеняемость:Минимум 4V-1 — сертификация материала или сертификат соответствия требуется для каждой партии, чтобы удовлетворить требования Лаборатории по технике безопасности в отношении последующего обслуживания.
- Без ввода пайки: разъем должен быть совместимы с процессом безвидного пайки
Таблица 5-7: PCIe* 2×3 Вспомогательный разъем мощности.
Цвет 1
Pin
Signal
Color 1
1
+12V3/V4
Желтый
4
COM
Black
2
2
2
2
+12V3/V4
Yellow
5
Sense 2
Black
3
+12V3/V4
Желтый
6
COM
Black
- Размер провода: 1801016
- . либо непосредственно в источнике питания, либо через перемычку на соседний контакт заземления в разъеме. Этот контакт используется картой расширения PCI Express 2×3 150 Вт/225 Вт/300 Вт для определения наличия дополнительного разъема питания 2×3.
Дополнительный разъем питания PCI Express* (PCIe*) 2×4 (рекомендуется)
Дополнительный разъем питания 2×4 состоит из платы _ сопряжение 2×4 Кабельный штекер жгут проводов . Разъем для печатной платы 2×4 предназначен для установки как сопрягаемой кабельной вилки 2×4, так и кабельной вилки 2×3 для обратной совместимости. Заголовок печатной платы дополнительной платы снабжен ключом, обеспечивающим правильное выравнивание кабельного разъема 2×3 от блока питания при сопряжении с разъемом печатной платы 2×4. Два контакта Sense в разъеме печатной платы 2×4 позволяют картам расширения PCIe* определять доступную мощность кабеля. Кабельная вилка 2×4 устанавливает (заземляет) два контрольных контакта, чтобы указать, что 150 Вт доступны для карты расширения PCIe* через этот кабель, в то время как разъем 2×3 устанавливает только один контрольный контакт, чтобы сигнализировать о том, что только 75 Вт могут быть получены от платы расширения PCIe* через этот кабель. кабель. Кабельный штекер 2×4 имеет следующие требования:
- Номинальный ток: 7,0 А на контакт/положение максимум до 30°C T-Right выше температуры окружающей среды при +12 В постоянного тока, когда все восемь контактов находятся под напряжением
- Удержание сопряженного разъема: минимум 30,00 Н при вытягивании вилки в осевом направлении
Кабельный узел Контакт и детали корпуса:
- Материал корпуса: термопласт; Обратите внимание, что этот разъем имеет уникальный механический ключ, чтобы избежать неправильной установки кабельной вилки, предназначенной для разных типов разъемов.
- Материал основания штыревого контакта: сплав латуни или аналогичный
- Покрытие штыревого контакта: сплав Sn
- Воспламеняемость: минимум UL94V-1 — с каждой партией требуется сертификация материала или сертификат соответствия, чтобы удовлетворить требования Лаборатории по технике безопасности к последующему обслуживанию.
- Бессвинцовая пайка: разъем должен быть совместим с процессом бессвинцовой пайки
