Зачем нужен канифоль при пайке – в чем разница? Разъяснят опытные электрики

Припой с канифолью: несколько секретов пайки

Каждый радиолюбитель или мастер, занимающийся ремонтом самостоятельно, рано или поздно вынужден будет взять в руки паяльник и попробовать. Качество выполненных работ и даже работоспособность изделия будут напрямую зависеть от множества факторов, знать о которых обязательно нужно, прежде чем начинать работу.

Правильная работа с паяльником

Несмотря на кажущуюся простоту работы паяльником, очень желательно иметь начальные навыки качественной работы и уметь правильно использовать припой с канифолью.

припой с канифолью

Паяние производится с помощью разнообразных припоев. Так называемый припой в катушке с канифолью, пожалуй, самый популярный. При выполнении работ, связанных с пайкой, применяют припой. Количество содержащегося в нем олова и свинца - 60 и 40 % соответственно. Этот сплав плавится при 180 гр.

Что необходимо для работы с паяльником:

  • сам паяльник;
  • припой;
  • канифоль.

Нагретый припой создает достаточное внутреннее соединение с такими металлами, как медь, латунь, серебро и т. д., если выполнить следующие условия:

  • Поверхности деталей должны быть зачищены от окислов.
  • Деталь в месте пайки прогревают сильнее температуры плавления самого припоя.
  • Во время работы место пайки требуется защитить от воздействия кислорода, для этого применяются различные флюсы. Они создают защитную пленку непосредственно над местом пайки.
припой без канифоли

Книгу о том, как паять, можно прочитать и понять, но навыки пайки можно получить только на практике.

Хитрости и секреты работы с паяльником

После того, как припой начал плавиться, им уже можно паять. Для этого нужно покрыть жало паяльника нетолстым слоем припоя, а затем хорошенько вытереть его о влажную губку. Так удаляют оставшийся от работы припой с канифолью. Не будет лишним взять в привычку протирать жало о мокрую губку каждый раз после пайки.

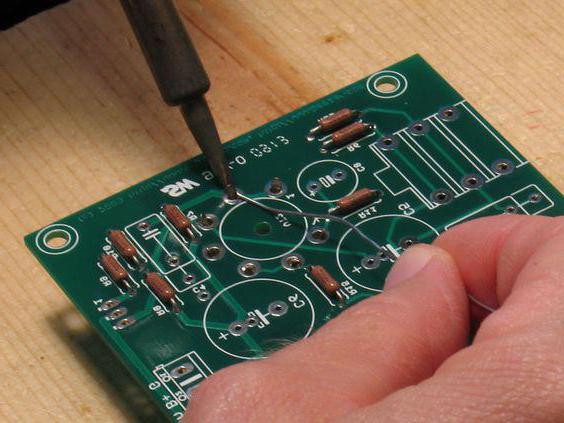

Перед тем как начать паять радиодеталь, ее нужно подготовить. Следует согнуть ее выводы таким образом, чтобы деталь свободно входила в предназначенные для нее отверстия.

паяльник припой канифоль

Новички без опыта работы часто касаются места пайки кончиком жала паяльника. А нужно держать паяльник так, чтобы между ним и местом пайки площадь контакта была как можно больше, иначе то место, в котором нужно произвести пайку, нагревается недостаточно для скрепления деталей.

Как вычистить жало паяльника

При паянии часто на паяльнике появляется нагар. Его можно убрать простой водой. Если провести паяльником по влажной ткани, то окалина останется на ней, а жало станет снова чистым. Периодически нужно это проделывать во время работы с паяльником. Если ткань не помогает, можно использовать жесткую губку.

Классы паяльных жал

  • Жала съемные с покрытием из никеля.
  • Жала медные.

Паяльные жала первого класса обычно используют в сложных паяльниках, в которых есть возможность регулировать температуру.

Жала второго - самые распространенные.

  • Жало в форме иглы - им паяют очень маленькие радиодетали, такие как SMD. При осуществлении ремонта телефонов такое жало незаменимо. Оно применяется на платах с высокой плотностью монтируемых деталей.
  • Жало-лопаточка - применяется для осуществления выпаивания и в случаях монтажа крупных радиодеталей. Им работают с многовыводными микросхемами.
  • Жало в форме капли - им удобно переносить припой с канифолью к месту паяния, что приводит к повышению качества работы.
  • Жало с изогнутой формой - чаще всего им отпаивают радиодетали, находящиеся в медной оболочке, чтобы на плате не оставался лишний припой. Оно может применяться и для обычной пайки. Паяльник нагревается до температуры 290-300 С.

Работая с паяльником, необходимо всегда содержать его в идеальной чистоте. Новые паяльные жала обычно обрабатывают с помощью молотка, чтобы на его поверхности образовались мелкие зазубрины. Впоследствии их аккуратно подравнивают напильником, чтобы придать жалу наиболее правильную форму.

как паять припоем с канифолью

Затем жало следует залудить, используя припой с канифолью. То есть покрыть тонким слоем припоя, обмакнув его в канифоль.

Как охладить место пайки

Пинцет из металла, которым придерживают радиодеталь, в процессе пайки работает еще и как теплоотвод. Можно для этой цели использовать и специальный зажим "крокодил".

Секреты пайки паяльником

Для получения хорошего результата при пайке обязательно нужно правильно применять припой с канифолью и флюсом. Это легкоплавкий сплав особого металла, которым спаивают выводы деталей и провода.

  • Лучший припой - это олово в чистом виде. Но такой металл стоит слишком дорого, чтобы использовать его при паянии. Поэтому при работе с радиодеталями применяют так называемые свинцово-оловянные припои.
  • Свинец с оловом. По прочности пайки эти припои не хуже чистого олова. Плавятся они при температуре 170-190 градусов. Принято обозначать такие припои аббревиатурой "ПОС" - припой оловянно-свинцовый. Стоящая после этих букв в обозначении цифра значит долю олова, выраженную в процентах. Лучше пользоваться припоем "ПОС-6О".

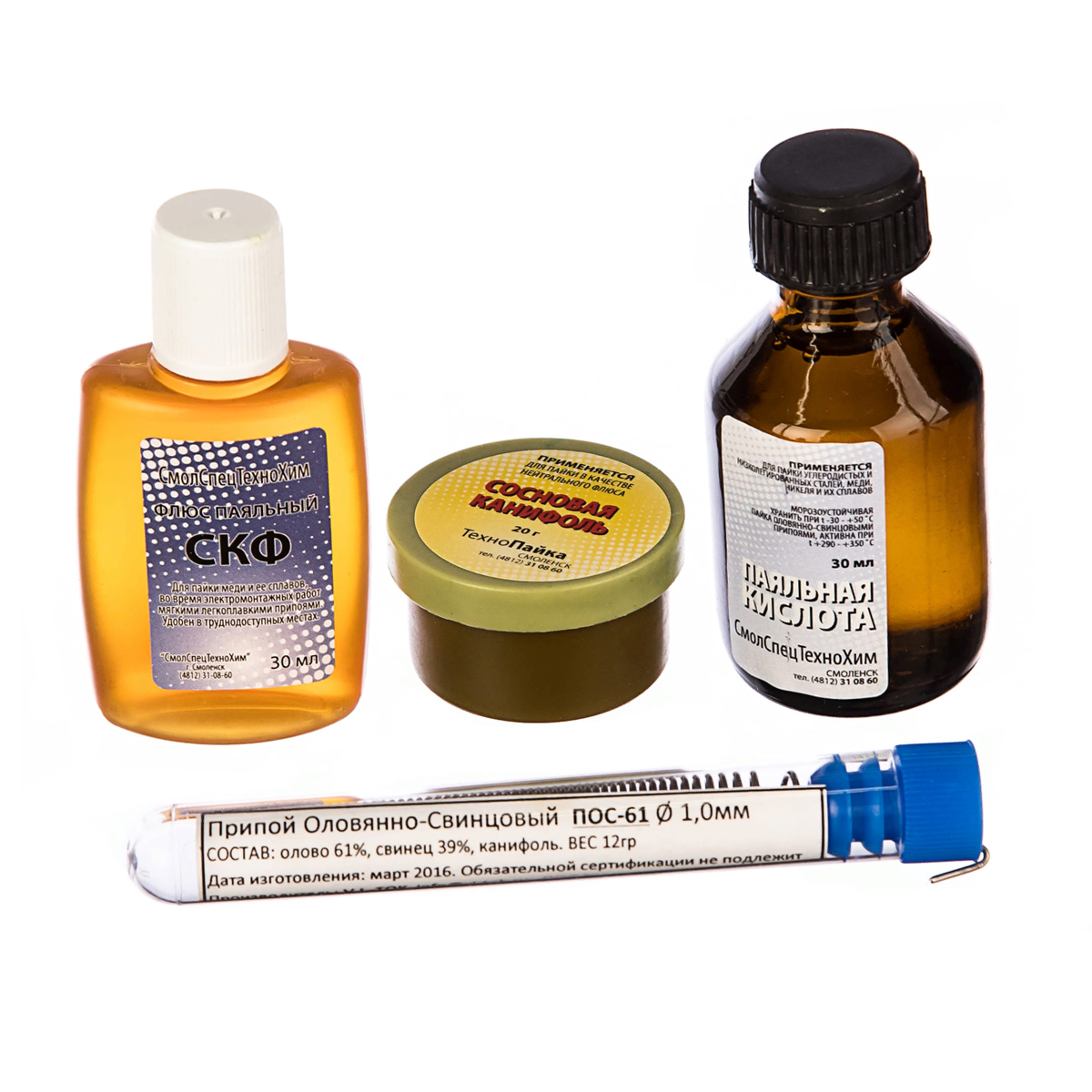

припой с канифолью и флюсом
  • Флюсы - это вещества, которые обладают противоокислительными свойствами. Их применяют для предотвращения окисления места пайки. Если не применять флюс, то припой просто не прилипнет к поверхности металла.

Виды флюсов

При работе с радиодеталями применяют флюсы, в которых не содержится кислота. Например, канифоль. В магазинах продается и смычковая канифоль для смазки музыкальных инструментов. Ее вполне можно использовать и для пайки. А вот металлическую посуду паяют, используя припой без канифоли. Для ее ремонта потребуется "паяльная кислота". Это растворенный в соляной кислоте цинк. Радиодетали паять таким припоем тоже нельзя, поскольку со временем он разрушит пайку.

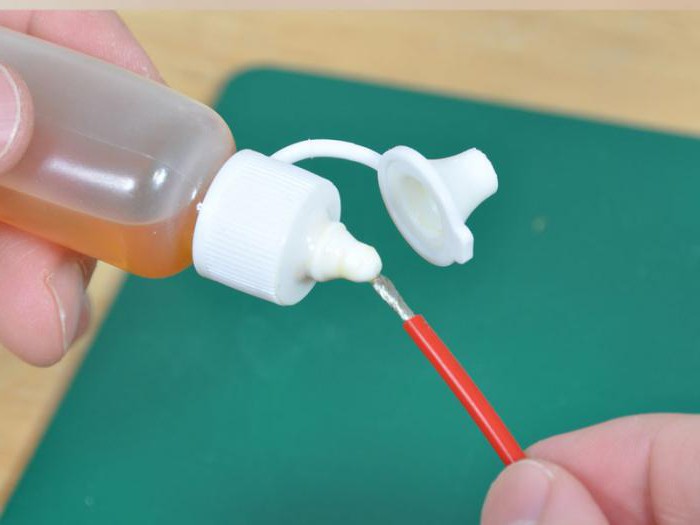

Если требуется произвести пайку в труднодоступных местах, то нужно иметь жидкий флюс. Его можно изготовить самостоятельно. Канифоль измельчается в порошок, всыпается в ацетон или этиловых спирт. Перемешав раствор, нужно подсыпать еще канифоль до получения густой кашицеобразной массы. На места пайки такую жидкую канифоль следует наносить кисточкой или палочкой. При этом есть нюанс - для работы с печатными платами флюс должен быть более жидким. Для труднодоступных мест можно также применять припой проволочный с канифолью, что намного удобней.

припой проволочный с канифолью

При работе с различными флюсами необходимо учитывать, что те, которые имеют в своем составе ацетон, - очень токсичны. Поэтому, работая с ними, необходимо избегать попадания паров в дыхательные пути. Паять лучше около окна, если лето, а зимой почаще проветривать помещение, в котором проводится работа. По окончании работы обязательно нужно вымыть руки с мылом в теплой воде.

Как паять припоем с канифолью

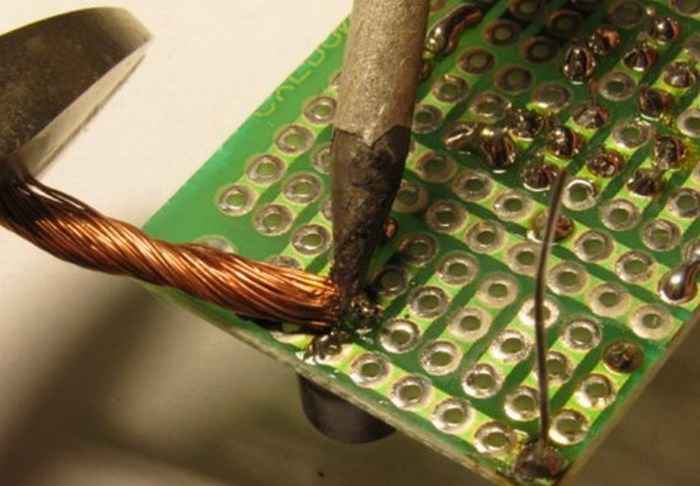

Немаловажным условием удачной пайки является и соблюдение чистоты поверхностей, которые требуется спаять. Обязательно следует места пайки зачистить до блеска. Затем детали нужно положить на кусочек канифоли и прогреть. Расплавленная канифоль поможет припою равномерно растечься по проводнику или детали, которую требуется припаять. Можно аккуратно поворачивать деталь, водя при этом по ней жалом паяльника, чтобы припой растекся ровным слоем по поверхности.

Если нужно залудить проводник, который впаян в плату, то после зачистки места пайки шлифовальной бумагой или ножом нужно поднести кусочек канифоли, после чего плавно распределить припой как можно равномерней, проводя паяльником.

На качество пайки влияет и то, насколько правильно соединены при пайке провода или контакты деталей. Их следует плотно прижать между собой и после этого поднести паяльник к подготовленным проводникам, касаясь его. После того, как разогретый припой растечется по поверхности, залив даже небольшие промежутки между ними, паяльник следует убрать.

Время непрерывной пайки должна быть не более пяти секунд. После этого промежутка времени припой затвердеет и детали окажутся прочно скреплены. Однако, чтобы пайка не разрушилась, детали нельзя сдвигать в течение 10-15 секунд после окончания пайки. Иначе соединение будет непрочным.

Если работа производится с транзисторами, то их выводы необходимо беречь, чтобы не перегреть. Лучше держать их либо плоскогубцами, либо пинцетом, выполняя этим отвод тепла.

припой в катушке с канифолью

При выполнении пайки радиодеталей ни в коем случае не стоит скручивать концы деталей. Если требуется перепаивать детали или заменять проводники, то необходимо заранее подумать об этом, до начала монтажа. Концы деталей правильнее всего паять на небольшом расстоянии друг от друга, а не в одном месте.

fb.ru

можно ли паять без канифоли? и зачем она нужна? и как подцепить олово на пояльник? оно скатывается и падает. ..

нельзя! она снимает окись

Канифоль нужна обязательно! Перед тем как паять почисти надфилем или шкуркой жало паяльника и облуди его в канифоли! она снимает жир,что бы олово не скатывалось!!

Паять без канифоли в принципе можно, но это будет очень много геморроя, нервов и сопутствующего. Канифоль не дает олову съезжать с "жала" паяльника, тем самым облегчает сей процесс. Как подцепить? Ну, если руки из нужного места растут, то окунаешь жало в канифоль, ожидаем 3-8 секунд, плавим олово и айда паять деталь.

паять без канифоли МОЖНО = если жало паяльника выполнено из алюминиевого прутка то происходит указанный автором эффект = паять таким паяльником легко, просто нужно привыкнуть - берёшь припой в проволоке и паяешь так - как если бы работал АЦЕТИЛЕНО-КИСЛОРОДНОЙ ГОРЕЛКОЙ -------то есть работаешь внося проволоку-припой в зону пайки ТОЛЬКО И ВСЯГО

НННННЕЕЕЕЕЕЕЕТТТТТТ!!!!

touch.otvet.mail.ru

Зачем нужен паяльный флюс и как его использывать?

Смысл флюса при пайке такой же, как смысл мыла при мойке жирной посуды -разрушать поверхностную пленку (при пайке оксидную, при мытье -жировую), и обеспечивать смачивание (при пайке - припоем паяемых деталей, при мытье - водой посуды). Если флюс не применять пайка получится не качественная - может не обеспечивать электрический контакт и может даже со временем отвалиться (хорошо помыть жирную посуду без мыла тоже тяжело). В качестве флюсов обычно используют ортофосфорную кислоту (при пайке аллюминия) или канифоль (сосновая смола после отгонки скипидара) - при пайке меди и серебра. Как использовать? Смочить все паяемые поверхности. С ортофосфорной кислотой - это просто, т.к. это жидкость. С канифолью сложнее - ее нужно либо сначала расплавить (тем же паяльником) или лучше растворить в спирте или водке.<br>p.s. Выпускаются специальные проволоки припоя с канифолью внутри (на срезе напоминают "трубу" с канифолью), но смачивание повехности (обычной кисточкой очень удобно) обепечивает лучше качество пайки.

Вместо канифоли тока жидкий. Облудить провод например- макаеш и лудиш. Оч удобно поять платы когда много элемнтов впаивать

Нейтрализует образующуюся при нагревании металла и припоя окисную плёнку, позволяет припою прочно пристать к спаиваемым поверхностям. Использовать путём нанесения на металл перед пайкой.

Флюс нужен,чтобы снять окислы с поверхности металла,который хочешь паять.Берешь канифоль или что утебя там и смачиваешь повехность,которую паять будешь и т.д.

флюс отвечает за смачиваемость при многократном паянии одного "места" из припоя весь флюс выпаривается и пайка получается корявой и некрасивой. флюс позволяет припою растекаться по всей площадке. его надо использовать только при повторном запаивании так как припой содержит в себе флюс

История: раньше были чисто медные жала и советские паяльники им хватало для сцепления канифоли, после пошли паяльники с медью внутри а покрытием из стали (или тупо стальные жала), канифоль не цепляет сталь с припоем, вот тут и пришли на помощ паяльная кислота (онаже флюс), флюс легко цепляет сталь/серебро с припоем, более того увеличивает нагрев при взаимодействии, [крч медные жала только для канифоли / стальные жала и более тугоплавкие для флюса]. Медные жала выгорают быстрее от флюса так как кислота и более ядовиты для мягких тканей человека, ещё флюс частично разрушают структуру припоя (для результата без жертв никак увы)

подскажите кто знает какой флюс выбирать с алиэкспресс для пайки на платах айфонов 5s и 6? хотя бы название напишите из тех что там продаются !

У паяльной кислоты и у флюса совсем разные назначения. Кислота обеспечивает адгезию, т. е. с помощью нее припой пристает к поверхности, а флюс совсем для другого - он собирает припой в шарик, каплю, полусферу и т. д. т. е. делает пайку красивой и ровной. Все современные припои при расплавлении дымятся, это значит что уже с флюсом. Чистый советский припой не дымится и пайка получается не красивая, стоит только добавить канифоли или любого другого флюса и тут же все стало ровным

touch.otvet.mail.ru
