УсловныС обозначСния Π² элСктричСских схСмах: графичСскиС, Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅

Π§Ρ‚Π΅Π½ΠΈΠ΅ схСм нСвозмоТно Π±Π΅Π· знания условных графичСских ΠΈ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ элСмСнтов. Π‘ΠΎΠ»ΡŒΡˆΠ°Ρ ΠΈΡ… Ρ‡Π°ΡΡ‚ΡŒ стандартизована ΠΈ описана Π² Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ…. Π‘ΠΎΠ»ΡŒΡˆΠ°Ρ ΠΈΡ… Ρ‡Π°ΡΡ‚ΡŒ Π±Ρ‹Π»Π° ΠΈΠ·Π΄Π°Π½Π° Π΅Ρ‰Π΅ Π² ΠΏΡ€ΠΎΡˆΠ»ΠΎΠΌ Π²Π΅ΠΊΠ΅ Π° Π½ΠΎΠ²Ρ‹ΠΉ стандарт Π±Ρ‹Π» принят Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΠ΄ΠΈΠ½, Π² 2011 Π³ΠΎΠ΄Ρƒ (Π“ΠžΠ‘Π’ 2-702-2011 Π•Π‘ΠšΠ”. ΠŸΡ€Π°Π²ΠΈΠ»Π° выполнСния элСктричСских схСм), Ρ‚Π°ΠΊ Ρ‡Ρ‚ΠΎ ΠΈΠ½ΠΎΠ³Π΄Π° новая элСмСнтная Π±Π°Π·Π° обозначаСтся ΠΏΠΎ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡƒ Β«ΠΊΠ°ΠΊ ΠΊΡ‚ΠΎ ΠΏΡ€ΠΈΠ΄ΡƒΠΌΠ°Π»Β». И Π² этом ΡΠ»ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ чтСния схСм Π½ΠΎΠ²Ρ‹Ρ… устройств. Но, Π² основном, условныС обозначСния Π² элСктричСских схСмах описаны ΠΈ Ρ…ΠΎΡ€ΠΎΡˆΠΎ Π·Π½Π°ΠΊΠΎΠΌΡ‹ ΠΌΠ½ΠΎΠ³ΠΈΠΌ.Β

ΠΠ΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ, Π½ΠΎ наглядно ΠΈ условныС обозначСния Π² элСктричСских схСмах Π½Π΅ Π½ΡƒΠΆΠ½Ρ‹

На схСмах ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ часто Π΄Π²Π° Ρ‚ΠΈΠΏΠ° ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ: графичСскиС ΠΈ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅, Ρ‚Π°ΠΊΠΆΠ΅ часто ΠΏΡ€ΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»Ρ‹. По этим Π΄Π°Π½Π½Ρ‹ΠΌ ΠΌΠ½ΠΎΠ³ΠΈΠ΅ сразу ΠΌΠΎΠ³ΡƒΡ‚ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ схСма. Π­Ρ‚ΠΎΡ‚ Π½Π°Π²Ρ‹ΠΊ развиваСтся Π³ΠΎΠ΄Π°ΠΌΠΈ ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠΈ, Π° для Π½Π°Ρ‡Π°Π»Π° Π½Π°Π΄ΠΎ ΡƒΡΡΠ½ΠΈΡ‚ΡŒ ΠΈ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒΒ ΡƒΡΠ»ΠΎΠ²Π½Ρ‹Π΅ обозначСния Π² элСктричСских схСмах. ΠŸΠΎΡ‚ΠΎΠΌ, зная Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ элСмСнта, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ сСбС ΠΊΠΎΠ½Π΅Ρ‡Π½Ρ‹ΠΉ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ Ρ€Π°Π±ΠΎΡ‚Ρ‹ устройства.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅ ΡΡ‚Π°Ρ‚ΡŒΠΈ

Π’ΠΈΠ΄Ρ‹ схСм Π² элСктрикС

Для составлСния ΠΈ чтСния Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… схСм ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ΡΡ Ρ€Π°Π·Π½Ρ‹Π΅ элСмСнты. Π’ΠΈΠΏΠΎΠ² схСм Π΅ΡΡ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎ, Π½ΠΎ Π² элСктрикС ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ:

  • Π€ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Π΅, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ основныС ΡƒΠ·Π»Ρ‹ устройства, Π±Π΅Π· Π΄Π΅Ρ‚Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ. Π’Π½Π΅ΡˆΠ½Π΅ выглядит ΠΊΠ°ΠΊ Π½Π°Π±ΠΎΡ€ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠ² с ΠΏΡ€ΠΎΠ»ΠΎΠΆΠ΅Π½Π½Ρ‹ΠΌΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ связями. Π”Π°Π΅Ρ‚ ΠΎΠ±Ρ‰Π΅Π΅ прСдставлСниС ΠΎ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π°.

    На Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠΉ схСмС ΡƒΠΊΠ°Π·Π°Π½Ρ‹ Π±Π»ΠΎΠΊΠΈ ΠΈ связи ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ

  • ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅. Π­Ρ‚ΠΎΡ‚ Ρ‚ΠΈΠΏ схСм ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Ρ‹ΠΉ, с ΡƒΠΊΠ°Π·Π°Π½ΠΈΠ΅ΠΌ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ элСмСнта, Π΅Π³ΠΎ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² ΠΈ связСй. Π•ΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ схСмы устройств, Π΅ΡΡ‚ΡŒ β€” элСктросСтСй. ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ схСмы ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΌΠΈ ΠΈ ΠΏΠΎΠ»Π½Ρ‹ΠΌΠΈ. На ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Ρ‹ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ силовыС Ρ†Π΅ΠΏΠΈ, Π° ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΈ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒ прорисованы Π½Π° ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΠΌ листС. Если ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ΅Ρ‚ΡŒ ΠΈΠ»ΠΈ устройство нСслоТноС, всС ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°Π·ΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒ Π½Π° ΠΎΠ΄Π½ΠΎΠΌ листС. Π­Ρ‚ΠΎ ΠΈ Π±ΡƒΠ΄Π΅Ρ‚ полная ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Π°Ρ схСма.

    ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Π°Ρ схСма Π΄Π΅Ρ‚Π°Π»ΠΈΠ·ΠΈΡ€ΡƒΠ΅Ρ‚ устройство

  • ΠœΠΎΠ½Ρ‚Π°ΠΆΠ½Π°Ρ. На ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… схСмах ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‚ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ элСмСнты, Π½ΠΎ ΠΈ ΡƒΠΊΠ°Π·Π°Π½ΠΎ ΠΈΡ… Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ располоТСниС. Π’ случаС с элСктросСтями (ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΎΠΉ Π² Π΄ΠΎΠΌΠ΅ ΠΈΠ»ΠΈ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅) ΡƒΠΊΠ°Π·Π°Π½Ρ‹ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹Π΅ мСста располоТСния ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ², Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… элСмСнтов. Часто Ρ‚ΡƒΡ‚ ΠΆΠ΅ проставлСны расстояния ΠΈ Π½ΠΎΠΌΠΈΠ½Π°Π»Ρ‹. На ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… схСмах устройств ΡƒΠΊΠ°Π·Π°Π½ΠΎ располоТСниС Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅, порядок ΠΈ способ ΠΈΡ… соСдинСния.

    На ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎΠΉ отобраТаСтся мСстополоТСниС ΠΈ ΠΏΡ€ΠΎΡ…ΠΎΠΆΠ΄Π΅Π½ΠΈΠ΅ ΠΊΠ°Π±Π΅Π»Π΅ΠΉ/Π»ΠΈΠ½ΠΈΠΉ связи

Π•ΡΡ‚ΡŒ Π΅Ρ‰Π΅ ΠΌΠ½ΠΎΠ³ΠΎ Π΄Ρ€ΡƒΠ³ΠΈΡ… Π²ΠΈΠ΄ΠΎΠ² элСктричСских схСм, Π½ΠΎ Π² домашнСй ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅ ΠΎΠ½ΠΈ Π½Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ. Π˜ΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ β€” трасса прохоТдСния ΠΊΠ°Π±Π΅Π»Π΅ΠΉ ΠΏΠΎ участку, ΠΏΠΎΠ΄Π²ΠΎΠ΄ элСктричСства ΠΊ Π΄ΠΎΠΌΡƒ. Π­Ρ‚ΠΎΡ‚ Ρ‚ΠΈΠΏ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π° Ρ‚ΠΎΡ‡Π½ΠΎ понадобится ΠΈ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ»Π΅Π·Π½Ρ‹ΠΌ, Π½ΠΎ это большС ΠΏΠ»Π°Π½, Ρ‡Π΅ΠΌ схСма.

Π‘Π°Π·ΠΎΠ²Ρ‹Π΅ изобраТСния ΠΈ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΈ

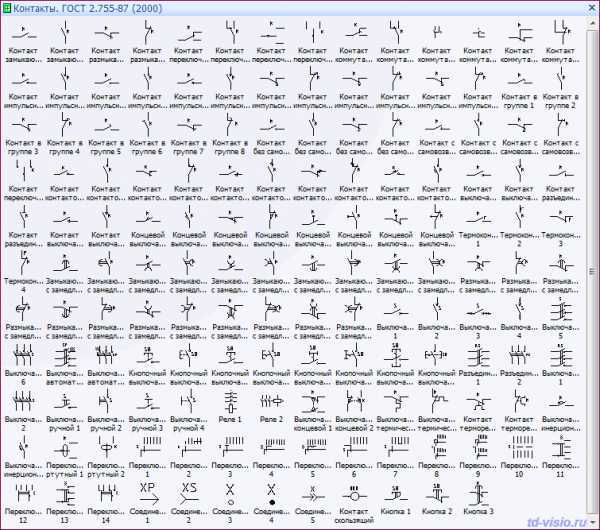

ΠšΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Π΅ устройства (Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€Ρ‹ ΠΈ Ρ‚.Π΄.) построСны Π½Π° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°Ρ… Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΉ ΠΌΠ΅Ρ…Π°Π½ΠΈΠΊΠΈ. Π•ΡΡ‚ΡŒ Π·Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ, Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ, ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹. Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π² Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΌ состоянии Ρ€Π°Π·ΠΎΠΌΠΊΠ½ΡƒΡ‚, ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ΄Π΅ Π΅Π³ΠΎ Π² Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ состояниС Ρ†Π΅ΠΏΡŒ замыкаСтся. Π Π°Π·ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π² Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΌ состоянии Π·Π°ΠΌΠΊΠ½ΡƒΡ‚, Π° ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… условиях ΠΎΠ½ срабатываСт, размыкая Ρ†Π΅ΠΏΡŒ.

Π’ΠΈΠ΄Ρ‹ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ²

ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π±Ρ‹Π²Π°Π΅Ρ‚ Π΄Π²ΡƒΡ… ΠΈ Ρ‚Ρ€Π΅Ρ… ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹ΠΌ.Β Π’ ΠΏΠ΅Ρ€Π²ΠΎΠΌ случаС Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Ρ‚ΠΎ ΠΎΠ΄Π½Π° Ρ†Π΅ΠΏΡŒ, Ρ‚ΠΎ другая. Π’ΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΌ Π΅ΡΡ‚ΡŒ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅.

ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΌΠΎΠ³ΡƒΡ‚ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ Ρ€Π°Π·Π½Ρ‹Π΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ: ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€Π°, Ρ€Π°Π·ΡŠΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»Ρ, Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈ Ρ‚.ΠΏ. ВсС ΠΎΠ½ΠΈ Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΠΌΠ΅ΡŽΡ‚ условноС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈ наносятся Π½Π° ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹. Π•ΡΡ‚ΡŒ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Π΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹. Они ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ Π½Π° Ρ„ΠΎΡ‚ΠΎ Π½ΠΈΠΆΠ΅.

Π€ΡƒΠ½ΠΊΡ†ΠΈΠΈ ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ²

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Π΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹.

Π€ΡƒΠ½ΠΊΡ†ΠΈΠΈ Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ²

Β

Β

УсловныС обозначСния ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… схСм

Как ΡƒΠΆΠ΅ Π³ΠΎΠ²ΠΎΡ€ΠΈΠ»ΠΈ, Π½Π° ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… схСмах указываСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ силовая Ρ‡Π°ΡΡ‚ΡŒ: Π£Π—Πž, Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹, Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹, Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ, Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΈ, ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ ΠΈ Ρ‚.Π΄. ΠΈ связи ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ этих условных элСмСнтов ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² схСмах элСктричСских Ρ‰ΠΈΡ‚ΠΎΠ².

Основная ΠΎΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒ графичСских условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π² элСктросхСмах Β Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ сходныС ΠΏΠΎ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡƒ дСйствия устройства ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΊΠ°ΠΊΠΎΠΉ-Ρ‚ΠΎ ΠΌΠ΅Π»ΠΎΡ‡ΡŒΡŽ. НапримСр, Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ (автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ) ΠΈ Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊ ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ лишь двумя ΠΌΠ΅Π»ΠΊΠΈΠΌΠΈ дСталями β€” Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ΠΌ/отсутствиСм ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° Π½Π° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅ ΠΈ Ρ„ΠΎΡ€ΠΌΠΎΠΉ Π·Π½Π°Ρ‡ΠΊΠ° Π½Π° Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½ΠΎΠΌ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ Π΄Π°Π½Π½Ρ‹Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ². ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ ΠΎΡ‚ обозначСния Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊΠ° ΠΎΡ‚Π»ΠΈΡ‡Π°Π΅Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ„ΠΎΡ€ΠΌΠ° Π·Π½Π°Ρ‡ΠΊΠ° Π½Π° Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½ΠΎΠΌ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅. БовсСм нСбольшая Ρ€Π°Π·Π½ΠΈΡ†Π°, Π° устройство ΠΈ Π΅Π³ΠΎ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅. Ко всСм этим ΠΌΠ΅Π»ΠΎΡ‡Π°ΠΌ Π½Π°Π΄ΠΎ ΠΏΡ€ΠΈΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒΡΡ ΠΈ Π·Π°ΠΏΠΎΠΌΠΈΠ½Π°Ρ‚ΡŒ.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ элСмСнтов Π½Π° ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ схСмС

Π’Π°ΠΊΠΆΠ΅ нСбольшая Ρ€Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ условными обозначСниями Π£Π—Πž ΠΈ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. Она Ρ‚ΠΎΠΆΠ΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² функциях ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Ρ… ΠΈ Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ².

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Ρ‚Π°ΠΊ ΠΆΠ΅ обстоит Π΄Π΅Π»ΠΎ ΠΈ с ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°ΠΌΠΈ Ρ€Π΅Π»Π΅ ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ². Выглядят ΠΎΠ½ΠΈ ΠΊΠ°ΠΊ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ с нСбольшими графичСскими дополнСниями.

УсловныС обозначСния ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ² ΠΈ Ρ€Π΅Π»Π΅ Ρ€Π°Π·Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ² (ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Π°Ρ, Ρ„ΠΎΡ‚ΠΎΡ€Π΅Π»Π΅, Ρ€Π΅Π»Π΅ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ)

Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΡ‰Π΅, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π΅ΡΡ‚ΡŒ довольно ΡΠ΅Ρ€ΡŒΠ΅Π·Π½Ρ‹Π΅ отличия Π²ΠΎ внСшнСм Π²ΠΈΠ΄Π΅ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Π·Π½Π°Ρ‡ΠΊΠΎΠ². Π‘ Ρ„ΠΎΡ‚ΠΎΡ€Π΅Π»Π΅ Ρ‚Π°ΠΊ совсСм просто β€” Π»ΡƒΡ‡ΠΈ солнца Π°ΡΡΠΎΡ†ΠΈΠΈΡ€ΡƒΡŽΡ‚ΡΡ со стрСлками. Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ΅ Ρ€Π΅Π»Π΅ β€” Ρ‚ΠΎΠΆΠ΅ довольно Π»Π΅Π³ΠΊΠΎ ΠΎΡ‚Π»ΠΈΡ‡ΠΈΡ‚ΡŒ ΠΏΠΎ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½ΠΎΠΉ Ρ„ΠΎΡ€ΠΌΠ΅ Π·Π½Π°ΠΊΠ°.

УсловныС обозначСния Ρ€Π°Π·ΡŠΠ΅ΠΌΠ½ΠΎΠ³ΠΎ (Π²ΠΈΠ»ΠΊΠ°-ΡˆΡ‚Π΅ΠΏΡΠ΅Π»ΡŒ) ΠΈ Ρ€Π°Π·Π±ΠΎΡ€Π½ΠΎΠ³ΠΎ (клСммная ΠΊΠΎΠ»ΠΎΠ΄ΠΊΠ°) соСдинСния), ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²

НСмного ΠΏΡ€ΠΎΡ‰Π΅ с Π»Π°ΠΌΠΏΠ°ΠΌΠΈ ΠΈ соСдинСниями. Они ΠΈΠΌΠ΅ΡŽΡ‚ Ρ€Π°Π·Π½Ρ‹Π΅ Β«ΠΊΠ°Ρ€Ρ‚ΠΈΠ½ΠΊΠΈΒ». РазъСмноС соСдинСниС (Ρ‚ΠΈΠΏΠ° Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ°/Π²ΠΈΠ»ΠΊΠ° ΠΈΠ»ΠΈ Π³Π½Π΅Π·Π΄ΠΎ/ΡˆΡ‚Π΅ΠΏΡΠ΅Π»ΡŒ) выглядит ΠΊΠ°ΠΊ Π΄Π²Π΅ скобочки, Π° Ρ€Π°Π·Π±ΠΎΡ€Π½ΠΎΠ΅ (Ρ‚ΠΈΠΏΠ° ΠΊΠ»Π΅ΠΌΠΌΠ½ΠΎΠΉ ΠΊΠΎΠ»ΠΎΠ΄ΠΊΠΈ) β€” ΠΊΡ€ΡƒΠΆΠΎΡ‡ΠΊΠΈ. ΠŸΡ€ΠΈΡ‡Π΅ΠΌ количСство ΠΏΠ°Ρ€ Π³Π°Π»ΠΎΡ‡Π΅ΠΊ ΠΈΠ»ΠΈ ΠΊΡ€ΡƒΠΆΠΎΡ‡ΠΊΠΎΠ² ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ количСство ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ².

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ шин ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²

Π’ любой схСмС ΠΏΡ€ΠΈΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ связи ΠΈ Π² Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ своСм ΠΎΠ½ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ. НСкоторыС связи ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой ΡˆΠΈΠ½Ρ‹ β€” Π±ΠΎΠ»Π΅Π΅ ΠΌΠΎΡ‰Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹Π΅ элСмСнты, ΠΎΡ‚ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΡ‚Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΎΡ‚Π²ΠΎΠ΄Ρ‹. ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ΡΡ Ρ‚ΠΎΠ½ΠΊΠΎΠΉ Π»ΠΈΠ½ΠΈΠ΅ΠΉ, Π° мСста ΠΎΡ‚Π²Π΅Ρ‚Π²Π»Π΅Π½ΠΈΠΉ/соСдинСний β€” Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ. Если Ρ‚ΠΎΡ‡Π΅ΠΊ Π½Π΅Ρ‚ β€” это Π½Π΅ соСдинСниС, Π° пСрСсСчСниС (Π±Π΅Π· элСктричСского соСдинСния).

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π»ΠΈΠ½ΠΈΠΉ связи, шин ΠΈ ΠΈΡ… соСдинСний/ΠΎΡ‚Π²Π΅Ρ‚Π²Π»Π΅Π½ΠΈΠΉ/пСрСсСчСний

Π•ΡΡ‚ΡŒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ изобраТСния для шин, Π½ΠΎ ΠΎΠ½ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² Ρ‚ΠΎΠΌ случаС, Ссли Π½Π°Π΄ΠΎ графичСски ΠΈΡ… ΠΎΡ‚Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΎΡ‚ Π»ΠΈΠ½ΠΈΠΉ связи, ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ ΠΊΠ°Π±Π΅Π»Π΅ΠΉ.

Как ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ΡΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΊΠ°Π±Π΅Π»ΠΈ, количСство ΠΆΠΈΠ» ΠΈ способы ΠΈΡ… ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ

На ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… схСмах часто Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡ΠΈΡ‚ΡŒ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ кабСль ΠΈΠ»ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄, Π½ΠΎ ΠΈ Π΅Π³ΠΎ характСристики ΠΈΠ»ΠΈ способ ΡƒΠΊΠ»Π°Π΄ΠΊΠΈ. ВсС это Ρ‚Π°ΠΊΠΆΠ΅ отобраТаСтся графичСски. Для чтСния Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ΠΉ это Ρ‚ΠΎΠΆΠ΅ нСобходимая информация.

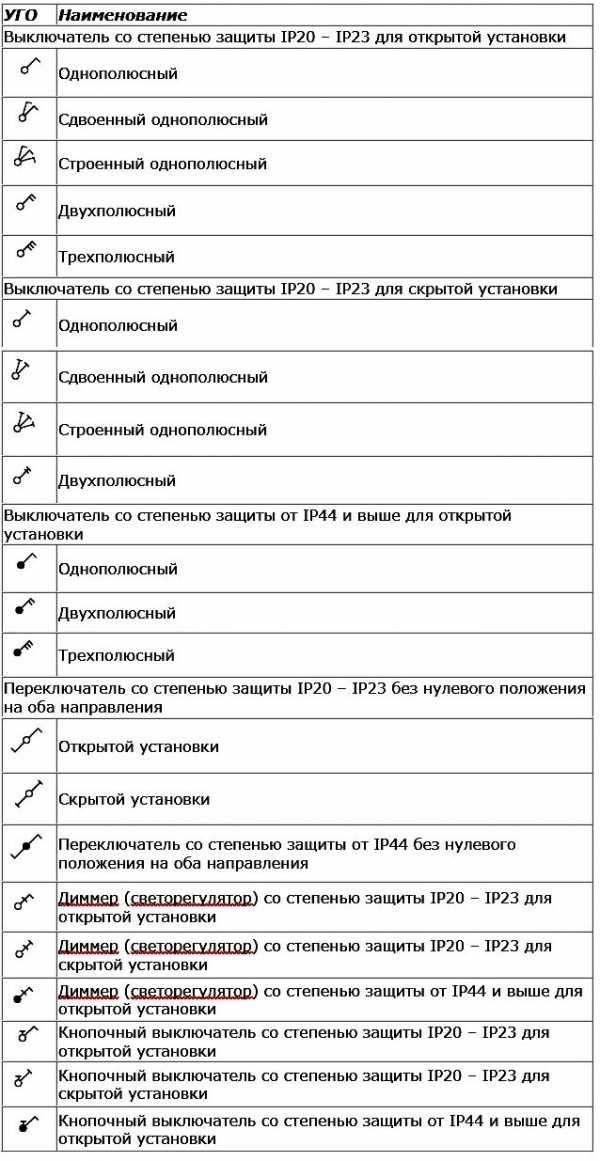

Как ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ

На Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²ΠΈΠ΄Ρ‹ этого оборудования ΡƒΡ‚Π²Π΅Ρ€ΠΆΠ΄Π΅Π½Π½Ρ‹Ρ… стандартами ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΉ Π½Π΅Ρ‚. Π’Π°ΠΊ, Π±Π΅Π· обозначСния ΠΎΡΡ‚Π°Π»ΠΈΡΡŒ Π΄ΠΈΠΌΠΌΠ΅Ρ€Ρ‹ (свСторСгуляторы) ΠΈ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹Π΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ.

Π—Π°Ρ‚ΠΎ всС Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Ρ‚ΠΈΠΏΡ‹ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΈΠΌΠ΅ΡŽΡ‚ свои условныС обозначСния Π² элСктричСских схСмах. Они Π±Ρ‹Π²Π°ΡŽΡ‚ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΎΠΉ ΠΈ скрытой установки, соотвСтствСнно, Π³Ρ€ΡƒΠΏΠΏ Π·Π½Π°Ρ‡ΠΊΠΎΠ² Ρ‚ΠΎΠΆΠ΅ Π΄Π²Π΅. Π Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ β€” ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Ρ‡Π΅Ρ€Ρ‚Ρ‹ Π½Π° ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΈ клавиши. Π§Ρ‚ΠΎΠ±Ρ‹ Π½Π° схСмС ΠΏΠΎΠ½ΠΈΠΌΠ°Ρ‚ΡŒ ΠΎ ΠΊΠ°ΠΊΠΎΠΌ ΠΈΠΌΠ΅Π½Π½ΠΎ Ρ‚ΠΈΠΏΠ΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈΠ΄Π΅Ρ‚ Ρ€Π΅Ρ‡ΡŒ, это Π½Π°Π΄ΠΎ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ.

Π•ΡΡ‚ΡŒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ обозначСния для Π΄Π²ΡƒΡ…ΠΊΠ»Π°Π²ΠΈΡˆΠ½Ρ‹Ρ… ΠΈ Ρ‚Ρ€Π΅Ρ…ΠΊΠ»Π°Π²ΡˆΠ½Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. Π’ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ ΠΎΠ½ΠΈ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ «сдвоСнныС» ΠΈ «строСнныС» соотвСтствСнно. Π•ΡΡ‚ΡŒ отличия и для корпусов с Ρ€Π°Π·Π½ΠΎΠΉ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒΡŽ Π·Π°Ρ‰ΠΈΡ‚Ρ‹. Π’ помСщСния с Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ условиями эксплуатации ставят Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ с IP20, ΠΌΠΎΠΆΠ΅Ρ‚ Π΄ΠΎ IP23. Π’ΠΎ Π²Π»Π°ΠΆΠ½Ρ‹Ρ… ΠΊΠΎΠΌΠ½Π°Ρ‚Π°Ρ…Β (ванная ΠΊΠΎΠΌΠ½Π°Ρ‚Π°, бассСйн) ΠΈΠ»ΠΈ Π½Π° ΡƒΠ»ΠΈΡ†Π΅ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Π½Π΅ Π½ΠΈΠΆΠ΅ IP44. Π˜Ρ… изобраТСния ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΊΡ€ΡƒΠΆΠΊΠΈ Π·Π°ΠΊΡ€Π°ΡˆΠ΅Π½Ρ‹. Π’Π°ΠΊ Ρ‡Ρ‚ΠΎ ΠΈΡ… ΠΎΡ‚Π»ΠΈΡ‡ΠΈΡ‚ΡŒ просто.

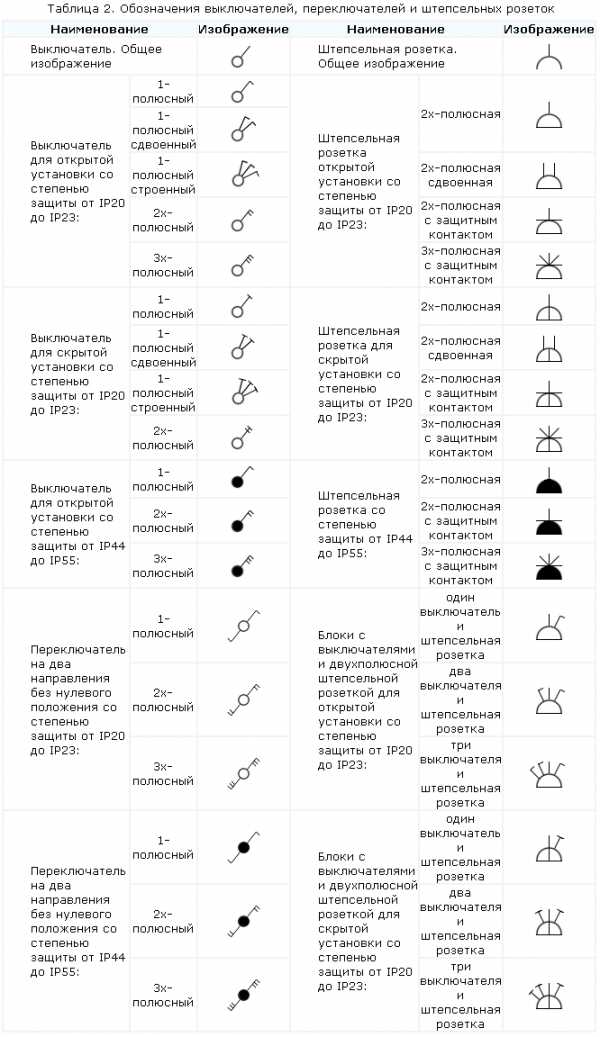

УсловныС обозначСния Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Π½Π° Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ°Ρ… ΠΈ схСмах

Π•ΡΡ‚ΡŒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ изобраТСния для ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. Π­Ρ‚ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΡƒΠΏΡ€Π°Π²Π»ΡΡ‚ΡŒ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ/Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ свСта ΠΈΠ· Π΄Π²ΡƒΡ… Ρ‚ΠΎΡ‡Π΅ΠΊ (Π΅ΡΡ‚ΡŒ ΠΈ ΠΈΠ· Ρ‚Ρ€Π΅Ρ…, Π½ΠΎ Π±Π΅Π· стандартных ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΉ).

Π’ обозначСниях Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ ΠΈ Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… Π³Ρ€ΡƒΠΏΠΏ Π½Π°Π±Π»ΡŽΠ΄Π°Π΅Ρ‚ΡΡ Ρ‚Π° ΠΆΠ΅ тСндСнция: Π΅ΡΡ‚ΡŒ ΠΎΠ΄ΠΈΠ½Π°Ρ€Π½Ρ‹Π΅, сдвоСнныС Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ, Π΅ΡΡ‚ΡŒ Π³Ρ€ΡƒΠΏΠΏΡ‹ ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΡˆΡ‚ΡƒΠΊ. ИздСлия для ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΉ с Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ условиями эксплуатации (IP ΠΎΡ‚ 20 Π΄ΠΎ 23) ΠΈΠΌΠ΅ΡŽΡ‚ Π½Π΅ΠΎΠΊΡ€Π°ΡˆΠ΅Π½Π½ΡƒΡŽ сСрСдину, для Π²Π»Π°ΠΆΠ½Ρ‹Ρ… с корпусом ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ (IP44 ΠΈ Π²Ρ‹ΡˆΠ΅) сСрСдина тонируСтся Ρ‚Π΅ΠΌΠ½Ρ‹ΠΌ Ρ†Π²Π΅Ρ‚ΠΎΠΌ.

УсловныС обозначСния Π² элСктричСских схСмах: Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ Ρ€Π°Π·Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° установки (ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΎΠ³ΠΎ, скрытого)

Поняв Π»ΠΎΠ³ΠΈΠΊΡƒ обозначСния ΠΈ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΠ² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ исходныС Π΄Π°Π½Π½Ρ‹Π΅ (Ρ‡Π΅ΠΌ отличаСтся условноС ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΎΠΉ ΠΈ скрытой установки, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€), Ρ‡Π΅Ρ€Π΅Π· Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ врСмя Π²Ρ‹ ΡƒΠ²Π΅Ρ€Π΅Π½Π½ΠΎ смоТСтС ΠΎΡ€ΠΈΠ΅Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ°Ρ… ΠΈ схСмах.

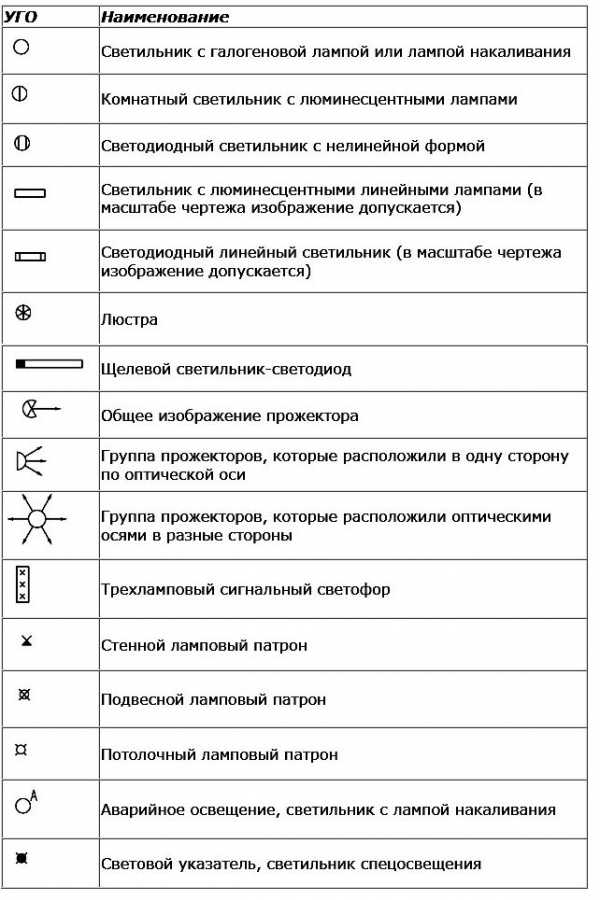

Π‘Π²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΈ Π½Π° схСмах

Π’ этом Ρ€Π°Π·Π΄Π΅Π»Π΅ описаны условныС обозначСния Π² элСктричСских схСмах Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π»Π°ΠΌΠΏ ΠΈ ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ². Π’ΡƒΡ‚ ситуация с обозначСниями Π½ΠΎΠ²ΠΎΠΉ элСмСнтной Π±Π°Π·Ρ‹ Π»ΡƒΡ‡ΡˆΠ΅: Π΅ΡΡ‚ΡŒ Π΄Π°ΠΆΠ΅ Π·Π½Π°ΠΊΠΈ для свСтодиодных Π»Π°ΠΌΠΏ ΠΈ ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ², ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Ρ… Π»ΡŽΠΌΠΈΠ½Π΅ΡΡ†Π΅Π½Ρ‚Π½Ρ‹Ρ… Π»Π°ΠΌΠΏ (экономок). НСплохо Ρ‚Π°ΠΊΠΆΠ΅ Ρ‡Ρ‚ΠΎ изобраТСния Π»Π°ΠΌΠΏ Ρ€Π°Π·Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ β€” ΠΏΠ΅Ρ€Π΅ΠΏΡƒΡ‚Π°Ρ‚ΡŒ слоТно. НапримСр, ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΈ с Π»Π°ΠΌΠΏΠ°ΠΌΠΈ накаливания ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ Π² Π²ΠΈΠ΄Π΅ ΠΊΡ€ΡƒΠΆΠΊΠ°, с Π΄Π»ΠΈΠ½Π½Ρ‹ΠΌΠΈ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΌΠΈ Π»ΡŽΠΌΠΈΠ½Π΅ΡΡ†Π΅Π½Ρ‚Π½Ρ‹ΠΌΠΈ β€” Π΄Π»ΠΈΠ½Π½ΠΎΠ³ΠΎ ΡƒΠ·ΠΊΠΎΠ³ΠΎ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ°. НС ΠΎΡ‡Π΅Π½ΡŒ Π²Π΅Π»ΠΈΠΊΠ° Ρ€Π°Π·Π½ΠΈΡ†Π° Π² ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΈ Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ Π»Π°ΠΌΠΏΡ‹ Π»ΡŽΠΌΠΈΠ½Π΅ΡΡ†Π΅Π½Ρ‚Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° ΠΈ свСтодиодного β€” Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ‡Π΅Ρ€Ρ‚ΠΎΡ‡ΠΊΠΈ Π½Π° ΠΊΠΎΠ½Ρ†Π°Ρ… β€” Π½ΠΎ ΠΈ Ρ‚ΡƒΡ‚ ΠΌΠΎΠΆΠ½ΠΎ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ.

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π»Π°ΠΌΠΏ (накаливания, свСтодиодных, Π³Π°Π»ΠΎΠ³Π΅Π½Π½Ρ‹Ρ…) ΠΈ ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ² (ΠΏΠΎΡ‚ΠΎΠ»ΠΎΡ‡Π½Ρ‹Ρ…, встроСнных, навСсных) Π½Π° схСмах

Π’ стандартС Π΅ΡΡ‚ΡŒ даТС условныС обозначСния Π² элСктричСских схСмах для ΠΏΠΎΡ‚ΠΎΠ»ΠΎΡ‡Π½ΠΎΠ³ΠΎ ΠΈ подвСсного ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠ° (ΠΏΠ°Ρ‚Ρ€ΠΎΠ½Π°). Они Ρ‚ΠΎΠΆΠ΅ ΠΈΠΌΠ΅ΡŽΡ‚ довольно Π½Π΅ΠΎΠ±Ρ‹Ρ‡Π½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ β€”Β ΠΊΡ€ΡƒΠ³ΠΈ ΠΌΠ°Π»ΠΎΠ³ΠΎ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° с Ρ‡Π΅Ρ€Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ. Π’ ΠΎΠ±Ρ‰Π΅ΠΌ, Π² этом Ρ€Π°Π·Π΄Π΅Π»Π΅ ΠΎΡ€ΠΈΠ΅Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π»Π΅Π³Ρ‡Π΅ Ρ‡Π΅ΠΌ Π² Π΄Ρ€ΡƒΠ³ΠΈΡ….

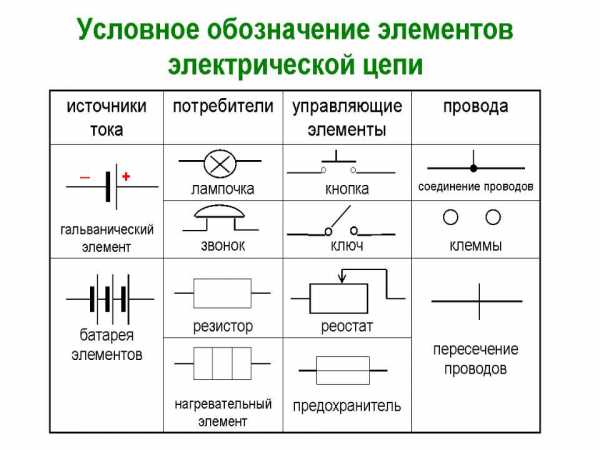

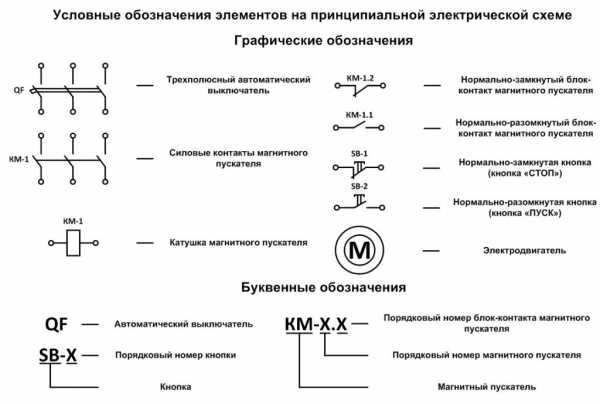

Π­Π»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… элСктричСских схСм

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ схСмы устройств содСрТат Π΄Ρ€ΡƒΠ³ΡƒΡŽ ΡΠ»Π΅ΠΌΠ΅Π½Ρ‚Π½ΡƒΡŽ Π±Π°Π·Ρƒ. Π›ΠΈΠ½ΠΈΠΈ связи, ΠΊΠ»Π΅ΠΌΠΌΡ‹, Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹, Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ Ρ‚Π°ΠΊΠΆΠ΅, Π½ΠΎ, ΠΊΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, присутствуСт большоС количСство радиоэлСмСнтов: рСзисторов, СмкостСй, ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΉ, Π΄ΠΈΠΎΠ΄ΠΎΠ², тиристоров, свСтодиодов. Π‘ΠΎΠ»ΡŒΡˆΠ°Ρ Ρ‡Π°ΡΡ‚ΡŒ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π² элСктричСских схСмах этой элСмСнтной Π±Π°Π·Ρ‹ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π° Π½Π° рисунках Π½ΠΈΠΆΠ΅.

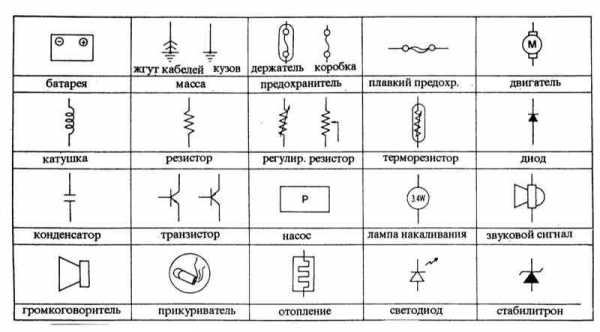

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСктричСских элСмСнтов Π½Π° схСмах устройств

Β

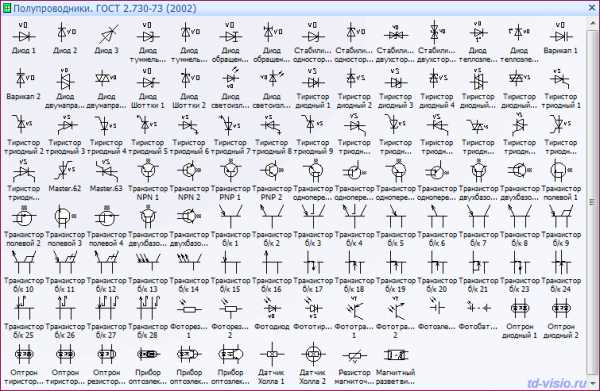

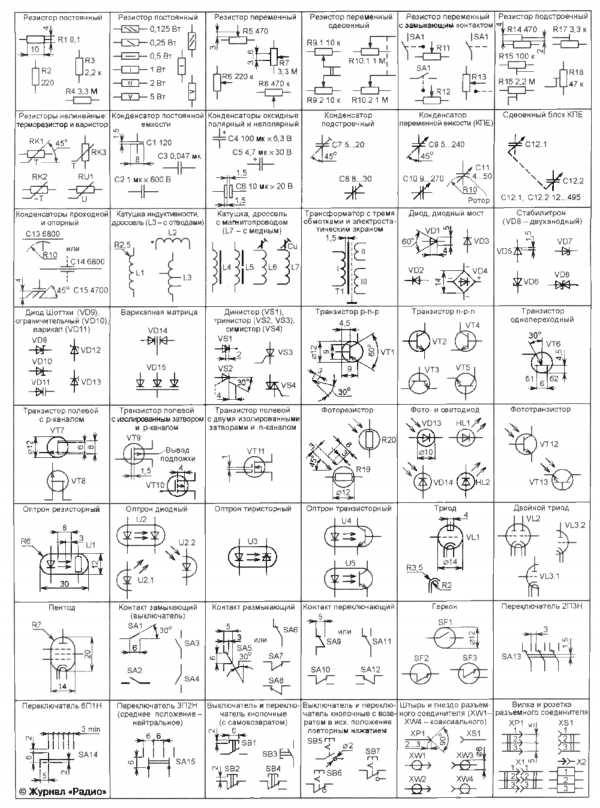

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ радиоэлСмСнтов Π½Π° схСмах

Π‘ΠΎΠ»Π΅Π΅ Ρ€Π΅Π΄ΠΊΠΈΠ΅ придСтся ΠΈΡΠΊΠ°Ρ‚ΡŒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ. Но Π² Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ схСм содСрТит эти элСмСнты.

Β

Β

Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ условныС обозначСния Π² элСктричСских схСмах

ΠšΡ€ΠΎΠΌΠ΅ графичСских ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΉ элСмСнты Π½Π° схСмах ΠΏΠΎΠ΄ΠΏΠΈΡΡ‹Π²Π°ΡŽΡ‚ΡΡ. Π­Ρ‚ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ схСмы. Рядом с Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ элСмСнта часто стоит Π΅Π³ΠΎ порядковый Π½ΠΎΠΌΠ΅Ρ€. Π­Ρ‚ΠΎ сдСлано для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΡ‚ΠΎΠΌ Π»Π΅Π³ΠΊΠΎ Π±Ρ‹Π»ΠΎ Π½Π°ΠΉΡ‚ΠΈ Π² спСцификации Ρ‚ΠΈΠΏ ΠΈ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹.

Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния элСмСнтов Π½Π° схСмах: основныС ΠΈ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅

Π’ Ρ‚Π°Π±Π»ΠΈΡ†Π΅ Π²Ρ‹ΡˆΠ΅ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ ΠΌΠ΅ΠΆΠ΄ΡƒΠ½Π°Ρ€ΠΎΠ΄Π½Ρ‹Π΅ обозначСния. Π•ΡΡ‚ΡŒ ΠΈ отСчСствСнный стандарт β€”Β Π“ΠžΠ‘Π’ 7624-55. Π’Ρ‹Π΄Π΅Ρ€ΠΆΠΊΠΈ ΠΎΡ‚Ρ‚ΡƒΠ΄Π° с Ρ‚Π°Π±Π»ΠΈΡ†Π΅ Π½ΠΈΠΆΠ΅.

Π‘ΡƒΠΊΠ²Π΅Π½Π½ΠΎ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ обозначСния Π² схСмах

elektroznatok.ru

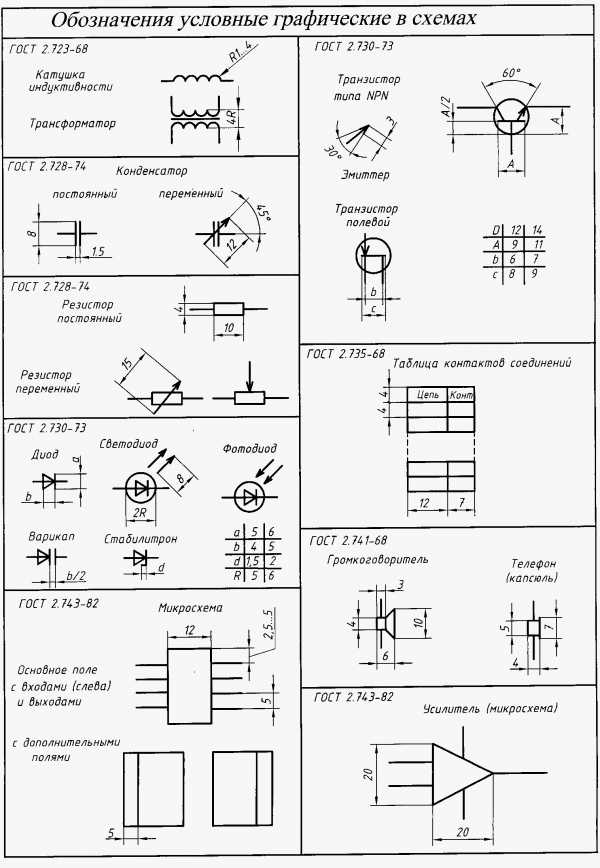

УсловныС обозначСния Π² элСктричСских схСмах ΠΏΠΎ Π“ΠžΠ‘Π’

Π›ΡŽΠ±Ρ‹Π΅ элСктричСскиС Ρ†Π΅ΠΏΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ прСдставлСны Π² Π²ΠΈΠ΄Π΅ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ΠΉ (ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… схСм), ΠΎΡ„ΠΎΡ€ΠΌΠ»Π΅Π½ΠΈΠ΅ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ стандартам Π•Π‘ΠšΠ”. Π­Ρ‚ΠΈ Π½ΠΎΡ€ΠΌΡ‹ Ρ€Π°ΡΠΏΡ€ΠΎΡΡ‚Ρ€Π°Π½ΡΡŽΡ‚ΡΡ ΠΊΠ°ΠΊ Π½Π° схСмы элСктропроводки ΠΈΠ»ΠΈ силовых Ρ†Π΅ΠΏΠ΅ΠΉ, Ρ‚Π°ΠΊ ΠΈ элСктронныС ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹. БоотвСтствСнно, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Β«Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒΒ» Ρ‚Π°ΠΊΠΈΠ΅ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ½ΠΈΠΌΠ°Ρ‚ΡŒ условныС обозначСния Π² элСктричСских схСмах.

НормативныС Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹

Учитывая большоС количСство элСктроэлСмСнтов, для ΠΈΡ… Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… (Π΄Π°Π»Π΅Π΅ Π‘Πž) ΠΈ условно графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ (Π£Π“Πž) Π±Ρ‹Π» Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½ ряд Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ΠΎΠ² ΠΈΡΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΡ… Ρ€Π°Π·Π½ΠΎΡ‡Ρ‚Π΅Π½ΠΈΠ΅. НиТС прСдставлСна Ρ‚Π°Π±Π»ΠΈΡ†Π°, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ прСдставлСны основныС стандарты.

Π’Π°Π±Π»ΠΈΡ†Π° 1. Нормативы графичСского обозначСния ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов Π² ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… ΠΈ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… элСктричСских схСмах.

НомСр Π“ΠžΠ‘Π’Π°ΠšΡ€Π°Ρ‚ΠΊΠΎΠ΅ описаниС
2.710 81Π’ Π΄Π°Π½Π½ΠΎΠΌ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π΅ собраны трСбования Π“ΠžΠ‘Π’Π° ΠΊ Π‘Πž Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ² элСктроэлСмСнтов, Π²ΠΊΠ»ΡŽΡ‡Π°Ρ элСктроприборы.
2.747 68ВрСбования ΠΊ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°ΠΌ отобраТСния элСмСнтов Π² графичСском Π²ΠΈΠ΄Π΅.
21.614 88ΠŸΡ€ΠΈΠ½ΡΡ‚Ρ‹Π΅ Π½ΠΎΡ€ΠΌΡ‹  для ΠΏΠ»Π°Π½ΠΎΠ² элСктрооборудования ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ.

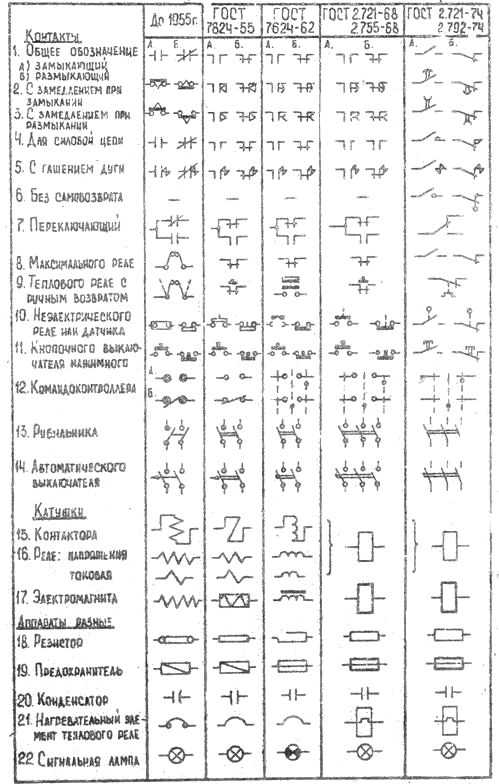

2.755 87ΠžΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π½Π° схСмах ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… устройств ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… соСдинСний
2.756 76Нормы для Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‰ΠΈΡ… частСй элСктромСханичСского оборудования.
2.709 89Настоящий стандарт Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ Π½ΠΎΡ€ΠΌΡ‹, Π² соотвСтствии с ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌΠΈ Π½Π° схСмах ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ΡΡ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Π΅ соСдинСния ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.
21.404 85БхСматичСскиС обозначСния для оборудования, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠ³ΠΎ Π² систСмах Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·Π°Ρ†ΠΈΠΈ

Β

Π‘Π»Π΅Π΄ΡƒΠ΅Ρ‚ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ элСмСнтная Π±Π°Π·Π° со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ мСняСтся, соотвСтствСнно вносятся измСнСния ΠΈ Π² Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹, ΠΏΡ€Π°Π²Π΄Π° это процСсс Π±ΠΎΠ»Π΅Π΅ ΠΈΠ½Π΅Ρ€Ρ‚Π΅Π½. ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ простой ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π£Π—Πž ΠΈ Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΡˆΠΈΡ€ΠΎΠΊΠΎ ΡΠΊΡΠΏΠ»ΡƒΠ°Ρ‚ΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π² России ΡƒΠΆΠ΅ Π±ΠΎΠ»Π΅Π΅ дСсятка Π»Π΅Ρ‚, Π½ΠΎ Π΅Π΄ΠΈΠ½ΠΎΠ³ΠΎ стандарта ΠΏΠΎ Π½ΠΎΡ€ΠΌΠ°ΠΌ Π“ΠžΠ‘Π’ 2.755-87 для этих устройств Π΄ΠΎ сих ΠΏΠΎΡ€ Π½Π΅Ρ‚, Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. Π’ΠΏΠΎΠ»Π½Π΅ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ, Π² блиТайшСС врСмя это вопрос Π±ΡƒΠ΄Π΅Ρ‚ ΡƒΡ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Π½. Π§Ρ‚ΠΎΠ±Ρ‹ Π±Ρ‹Ρ‚ΡŒ Π² курсС ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Ρ… Π½ΠΎΠ²ΠΎΠ²Π²Π΅Π΄Π΅Π½ΠΈΠΉ, профСссионалы ΠΎΡ‚ΡΠ»Π΅ΠΆΠΈΠ²Π°ΡŽΡ‚ измСнСния Π² Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ…, Π»ΡŽΠ±ΠΈΡ‚Π΅Π»ΡΠΌ это Π΄Π΅Π»Π°Ρ‚ΡŒ Π½Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, достаточно Π·Π½Π°Ρ‚ΡŒ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΡƒ основных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ.

Π’ΠΈΠ΄Ρ‹ элСктричСских схСм

Π’ соотвСтствии с Π½ΠΎΡ€ΠΌΠ°ΠΌΠΈ Π•Π‘ΠšΠ” ΠΏΠΎΠ΄ схСмами ΠΏΠΎΠ΄Ρ€Π°Π·ΡƒΠΌΠ΅Π²Π°ΡŽΡ‚ΡΡ графичСскиС Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ принятых ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ основныС элСмСнты ΠΈΠ»ΠΈ ΡƒΠ·Π»Ρ‹ конструкции, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΡΡŽΡ‰ΠΈΠ΅ ΠΈΡ… связи. Богласно принятой классификации Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ Π΄Π΅ΡΡΡ‚ΡŒ Π²ΠΈΠ΄ΠΎΠ² схСм, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π² элСктротСхникС, Ρ‡Π°Ρ‰Π΅ всСго, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Ρ‚Ρ€ΠΈ:

  • Π€ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π°Ρ, Π½Π° Π½Π΅ΠΉ прСдставлСны ΡƒΠ·Π»ΠΎΠ²Ρ‹Π΅ элСмСнты (ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ ΠΊΠ°ΠΊ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΈ), Π° Ρ‚Π°ΠΊΠΆΠ΅ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‰ΠΈΠ΅ ΠΈΡ… Π»ΠΈΠ½ΠΈΠΈ связи. Π₯арактСрная ΠΎΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠΉ схСмы – минимальная дСтализация. Для описания основных Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ ΡƒΠ·Π»ΠΎΠ², ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠ΅ ΠΈΡ… ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΈ, ΠΏΠΎΠ΄ΠΏΠΈΡΡ‹Π²Π°ΡŽΡ‚ΡΡ стандартными Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌΠΈ обозначСниями. Π­Ρ‚ΠΎ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ части издСлия, ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‰ΠΈΠ΅ΡΡ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, автоматичСский Π΄ΠΈΠΌΠΌΠ΅Ρ€ с Ρ„ΠΎΡ‚ΠΎΡ€Π΅Π»Π΅ Π² качСствС Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° ΠΈΠ»ΠΈ ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ‚Π°ΠΊΠΎΠΉ схСмы прСдставлСн Π½ΠΈΠΆΠ΅. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠΉ схСмы Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠ°
  • ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Π°Ρ. Π”Π°Π½Π½Ρ‹ΠΉ Π²ΠΈΠ΄ графичСского Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π° ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅Ρ‚ ΠΊΠ°ΠΊ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Π΅ Π² конструкции элСмСнты, Ρ‚Π°ΠΊ ΠΈ ΠΈΡ… связи ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹. ЭлСктричСскиС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… элСмСнтов ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Ρ‹, нСпосрСдствСнно Π² Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π΅, ΠΈΠ»ΠΈ прСдставлСны ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ Π² Π²ΠΈΠ΄Π΅ Ρ‚Π°Π±Π»ΠΈΡ†Ρ‹. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ схСмы Ρ„Ρ€Π΅Π·Π΅Ρ€Π½ΠΎΠ³ΠΎ станка

Если Π½Π° схСмС отобраТаСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ силовая Ρ‡Π°ΡΡ‚ΡŒ установки, Ρ‚ΠΎ ΠΎΠ½Π° называСтся ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ, Ссли ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ всС элСмСнты, Ρ‚ΠΎ – ΠΏΠΎΠ»Π½ΠΎΠΉ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ схСмы
  • ΠœΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Π΅ элСктричСскиС схСмы. Π’ Π΄Π°Π½Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ… ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹Π΅ обозначСния элСмСнтов, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ указываСтся ΠΈΡ… мСсто располоТСния Π½Π° ΠΏΠ»Π°Ρ‚Π΅, способ ΠΈ ΠΎΡ‡Π΅Ρ€Π΅Π΄Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°. ΠœΠΎΠ½Ρ‚Π°ΠΆΠ½Π°Ρ схСма  стационарного сигнализатора Π³ΠΎΡ€ΡŽΡ‡ΠΈΡ… Π³Π°Π·ΠΎΠ²

Если Π½Π° Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ отобраТаСтся ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρ‹, Ρ‚ΠΎ мСста располоТСния ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ оборудования ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ Π½Π° ΠΏΠ»Π°Π½Π΅. Иногда ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΠ»Ρ‹ΡˆΠ°Ρ‚ΡŒ, ΠΊΠ°ΠΊ Ρ‚Π°ΠΊΠΎΠΉ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ схСмой элСктроснабТСния, это Π½Π΅Π²Π΅Ρ€Π½ΠΎ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ послСдняя ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅Ρ‚ способ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΊ подстанции ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ источнику питания.

Π Π°Π·ΠΎΠ±Ρ€Π°Π²ΡˆΠΈΡΡŒ с элСктричСскими схСмами, ΠΌΠΎΠΆΠ΅ΠΌ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΊ обозначСниям ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π½Π° Π½ΠΈΡ… элСмСнтов.

ГрафичСскиС обозначСния

Для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° графичСского Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π° прСдусмотрСны свои обозначСния, Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹Π΅ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌΠΈ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°ΠΌΠΈ. ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ Π² качСствС ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° основныС графичСскиС обозначСния для Ρ€Π°Π·Π½Ρ‹Ρ… Π²ΠΈΠ΄ΠΎΠ² элСктричСских схСм.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ Π£Π“Πž Π² Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… схСмах

НиТС прСдставлСн рисунок с ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ΠΌ основных ΡƒΠ·Π»ΠΎΠ² систСм Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·Π°Ρ†ΠΈΠΈ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ элСктроприборов ΠΈ срСдств Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·Π°Ρ†ΠΈΠΈ Π² соотвСтствии с Π“ΠžΠ‘Π’ΠΎΠΌ 21.404-85

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • А – ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ (1) ΠΈ допускаСмыС (2) изобраТСния ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π·Π° ΠΏΡ€Π΅Π΄Π΅Π»Π°ΠΌΠΈ элСктрощита ΠΈΠ»ΠΈ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ.
  • Π’ – Π’ΠΎΠΆΠ΅ самоС, Ρ‡Ρ‚ΠΎ ΠΈ ΠΏΡƒΠ½ΠΊΡ‚ А, Π·Π° ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ элСмСнты Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ Π½Π° ΠΏΡƒΠ»ΡŒΡ‚Π΅ ΠΈΠ»ΠΈ элСктрощитС.
  • Π‘ – ΠžΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ ΠΈΡΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠ² (ИМ).
  • D – ВлияниС ИМ Π½Π° Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΉ ΠΎΡ€Π³Π°Π½ (Π΄Π°Π»Π΅Π΅ РО) ΠΏΡ€ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ питания:
  1. ΠŸΡ€ΠΎΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ РО
  2. Π—Π°ΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ РО
  3. ПолоТСниС РО остаСтся Π½Π΅ΠΈΠ·ΠΌΠ΅Π½Π½Ρ‹ΠΌ.
  • Π• β€” ИМ, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ установлСн Ρ€ΡƒΡ‡Π½ΠΎΠΉ ΠΏΡ€ΠΈΠ²ΠΎΠ΄. Π”Π°Π½Π½Ρ‹ΠΉ символ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ для Π»ΡŽΠ±Ρ‹Ρ… ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΉ РО, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π² ΠΏΡƒΠ½ΠΊΡ‚Π΅ D.
  • F- ΠŸΡ€ΠΈΠ½ΡΡ‚Ρ‹Π΅ отобраТСния Π»ΠΈΠ½ΠΈΠΉ связи:
  1. ΠžΠ±Ρ‰Π΅Π΅.
  2. ΠžΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΠ΅Ρ‚ соСдинСниС ΠΏΡ€ΠΈ пСрСсСчСнии.
  3. НаличиС соСдинСния ΠΏΡ€ΠΈ пСрСсСчСнии.

Π£Π“Πž Π² ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… ΠΈ ΠΏΠΎΠ»Π½Ρ‹Ρ… элСктросхСмах

Для Π΄Π°Π½Π½Ρ‹Ρ… схСм сущСствуСт нСсколько Π³Ρ€ΡƒΠΏΠΏ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнныС ΠΈΠ· Π½ΠΈΡ…. Для получСния ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒΡΡ ΠΊ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°ΠΌ, Π½ΠΎΠΌΠ΅Ρ€Π° государствСнных стандартов Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ для ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Π³Ρ€ΡƒΠΏΠΏΡ‹.

Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊΠΈ питания.

Для ΠΈΡ… обозначСния приняты символы, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π½Π° рисункС Π½ΠΈΠΆΠ΅.

Π£Π“Πž источников питания Π½Π° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… схСмах (Π“ΠžΠ‘Π’ 2.742-68 ΠΈ Π“ΠžΠ‘Π’ 2.750.68)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • A – источник с постоянным напряТСниСм, Π΅Π³ΠΎ ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ обозначаСтся символами Β«+Β» ΠΈ Β«-Β».
  • Π’ – Π·Π½Π°Ρ‡ΠΎΠΊ элСктричСства, ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС.
  • Π‘ – символ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈ постоянного напряТСния, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² Ρ‚Π΅Ρ… случаях, ΠΊΠΎΠ³Π΄Π° устройство ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π·Π°ΠΏΠΈΡ‚Π°Π½ΠΎ ΠΎΡ‚ любого ΠΈΠ· этих источников.
  • D – ΠžΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ аккумуляторного ΠΈΠ»ΠΈ Π³Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠΎΠ³ΠΎ источника питания.
  • E- Π‘ΠΈΠΌΠ²ΠΎΠ» Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ, состоящСй ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… элСмСнтов питания.

Π›ΠΈΠ½ΠΈΠΈ связи

Π‘Π°Π·ΠΎΠ²Ρ‹Π΅ элСмСнты элСктричСских соСдинитСлСй прСдставлСны Π½ΠΈΠΆΠ΅.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π»ΠΈΠ½ΠΈΠΉ связи Π½Π° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… схСмах (Π“ΠžΠ‘Π’ 2.721-74 ΠΈ Π“ΠžΠ‘Π’ 2.751.73)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • А – ΠžΠ±Ρ‰Π΅Π΅ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅, принятоС для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π²ΠΈΠ΄ΠΎΠ² элСктричСских связСй.
  • Π’ – ВоковСдущая ΠΈΠ»ΠΈ Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰Π°Ρ шина.
  • Π‘ – ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ экранирования, ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ элСктростатичСским (помСчаСтся символом Β«Π•Β») ΠΈΠ»ΠΈ элСктромагнитным («М»).
  • D β€” Π‘ΠΈΠΌΠ²ΠΎΠ» зазСмлСния.
  • E – ЭлСктричСская связь с корпусом ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.
  • F – На слоТных схСмах, ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… составных частСй, Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ обозначаСтся ΠΎΠ±Ρ€Ρ‹Π² связи, Π² Ρ‚Π°ΠΊΠΈΡ… случаях Β«Π₯Β» это информация ΠΎ Ρ‚ΠΎΠΌ, Π³Π΄Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠ΅Π½Π° линия (ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, указываСтся Π½ΠΎΠΌΠ΅Ρ€ элСмСнта).
  • G – ΠŸΠ΅Ρ€Π΅ΡΠ΅Ρ‡Π΅Π½ΠΈΠ΅ с отсутствиСм соСдинСния.
  • H – Π‘ΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠ΅ Π² мСстС пСрСсСчСния.
  • I – ΠžΡ‚Π²Π΅Ρ‚Π²Π»Π΅Π½ΠΈΡ.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ элСктромСханичСских ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… соСдинСний

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ обозначСния ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Ρ… пускатСлСй, Ρ€Π΅Π»Π΅, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² ΠΊΠΎΠΌΠΌΡƒΠ½ΠΈΠΊΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… устройств, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π½ΠΈΠΆΠ΅.

Π£Π“Πž, принятыС для элСктромСханичСских устройств ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ² (Π“ΠžΠ‘Π’Ρ‹ 2.756-76, 2.755-74, 2.755-87)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • А – символ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ элСктромСханичСского ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° (Ρ€Π΅Π»Π΅, ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΡƒΡΠΊΠ°Ρ‚Π΅Π»ΡŒ ΠΈ Ρ‚.Π΄.).
  • Π’ – Π£Π“Πž Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‰Π΅ΠΉ части элСктротСпловой Π·Π°Ρ‰ΠΈΡ‚Ρ‹.
  • Π‘ – ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ устройства с мСханичСской Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ.
  • D – ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²:
  1. Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠ΅.
  2. Π Π°Π·ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠ΅.
  3. ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΠ΅.
  • Π• – Π‘ΠΈΠΌΠ²ΠΎΠ» для обозначСния Ρ€ΡƒΡ‡Π½Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ (ΠΊΠ½ΠΎΠΏΠΎΠΊ).
  • F – Π“Ρ€ΡƒΠΏΠΏΠΎΠ²ΠΎΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ (Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊ).

Π£Π“Πž ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΌΠ°ΡˆΠΈΠ½

ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ нСсколько ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠ², отобраТСния элСктричСских машин (Π΄Π°Π»Π΅Π΅ ЭМ) Π² соотвСтствии с Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ стандартом.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСктродвигатСлСй ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠ² Π½Π° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… схСмах (Π“ΠžΠ‘Π’ 2.722-68)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • A – Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Π΅ ЭМ:
  1. АсинхронныС (Ρ€ΠΎΡ‚ΠΎΡ€ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ·Π°ΠΌΠΊΠ½ΡƒΡ‚Ρ‹ΠΉ).
  2. Π’ΠΎΠΆΠ΅, Ρ‡Ρ‚ΠΎ ΠΈ ΠΏΡƒΠ½ΠΊΡ‚ 1, Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² двухскоростном исполнСнии.
  3. АсинхронныС ЭМ с Ρ„Π°Π·Π½Ρ‹ΠΌ исполнСниСм Ρ€ΠΎΡ‚ΠΎΡ€Π°.
  4. Π‘ΠΈΠ½Ρ…Ρ€ΠΎΠ½Π½Ρ‹Π΅ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρ‹.
  • B – ΠšΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€Π½Ρ‹Π΅, с ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ΠΌ ΠΎΡ‚ постоянного Ρ‚ΠΎΠΊΠ°:
  1. ЭМ с Π²ΠΎΠ·Π±ΡƒΠΆΠ΄Π΅Π½ΠΈΠ΅ΠΌ Π½Π° постоянном ΠΌΠ°Π³Π½ΠΈΡ‚Π΅.
  2. ЭМ с ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΎΠΉ возбуТдСния.
ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСктродвигатСлСй Π½Π° схСмах

Π£Π“Πž трансформаторов ΠΈ дроссСлСй

Π‘ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π°ΠΌΠΈ графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π΄Π°Π½Π½Ρ‹Ρ… устройств ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ Π½Π° прСдставлСнном Π½ΠΈΠΆΠ΅ рисункС.

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹Π΅ обозначСния трансформаторов, ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ индуктивности ΠΈ дроссСлСй (Π“ΠžΠ‘Π’ 2.723-78)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • А – Π”Π°Π½Π½Ρ‹ΠΌ графичСским символом ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½Ρ‹ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ индуктивности ΠΈΠ»ΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ трансформаторов.
  • Π’ – Π”Ρ€ΠΎΡΡΠ΅Π»ΡŒ, Ρƒ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ имССтся Ρ„Π΅Ρ€Ρ€ΠΈΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ сСрдСчник (ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄).
  • Π‘ – ΠžΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π΄Π²ΡƒΡ…ΠΊΠ°Ρ‚ΡƒΡˆΠ΅Ρ‡Π½ΠΎΠ³ΠΎ трансформатора.
  • D – Устройство с трСмя ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°ΠΌΠΈ.
  • Π• – Π‘ΠΈΠΌΠ²ΠΎΠ» автотрансформатора.
  • F – ГрафичСскоС ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π’Π’ (трансформатора Ρ‚ΠΎΠΊΠ°).

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈ Ρ€Π°Π΄ΠΈΠΎΠ΄Π΅Ρ‚Π°Π»Π΅ΠΉ

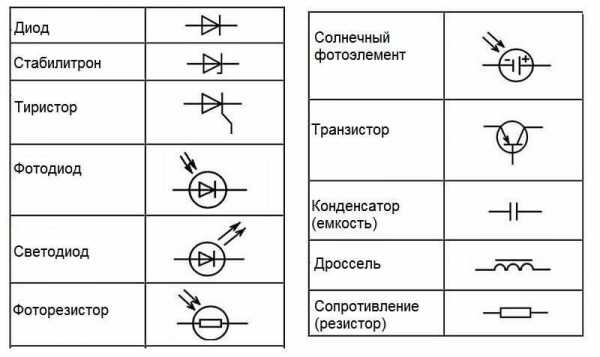

ΠšΡ€Π°Ρ‚ΠΊΠΈΠΉ ΠΎΠ±Π·ΠΎΡ€ Π£Π“Πž Π΄Π°Π½Π½Ρ‹Ρ… элСктронных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² ΠΏΠΎΠΊΠ°Π·Π°Π½ Π½ΠΈΠΆΠ΅. Π’Π΅ΠΌ, ΠΊΡ‚ΠΎ Ρ…ΠΎΡ‡Π΅Ρ‚ Π±ΠΎΠ»Π΅Π΅ ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ с этой ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠ΅ΠΉ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ ΠΏΡ€ΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π“ΠžΠ‘Π’Ρ‹ 2.729 68 ΠΈ 2.730 73.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ условных графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ элСктронных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  1. Π‘Ρ‡Π΅Ρ‚Ρ‡ΠΈΠΊ элСктроэнСргии.
  2. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π°.
  3. ΠŸΡ€ΠΈΠ±ΠΎΡ€ для измСрСния напряТСния сСти.
  4. Π’Π΅Ρ€ΠΌΠΎΠ΄Π°Ρ‚Ρ‡ΠΈΠΊ.
  5. РСзистор с постоянным Π½ΠΎΠΌΠΈΠ½Π°Π»ΠΎΠΌ.
  6. ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ рСзистор.
  7. ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€ (ΠΎΠ±Ρ‰Π΅Π΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅).
  8. ЭлСктролитичСская Π΅ΠΌΠΊΠΎΡΡ‚ΡŒ.
  9. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π΄ΠΈΠΎΠ΄Π°.
  10. Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄.
  11. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π΄ΠΈΠΎΠ΄Π½ΠΎΠΉ ΠΎΠΏΡ‚ΠΎΠΏΠ°Ρ€Ρ‹.
  12. Π£Π“Πž транзистора (Π² Π΄Π°Π½Π½ΠΎΠΌ случаС npn).
  13. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ прСдохранитСля.

Π£Π“Πž ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²

Рассмотрим, ΠΊΠ°ΠΊ Π½Π° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ схСмС ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ элСктричСскиС Π»Π°ΠΌΠΏΡ‹.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ Π½Π° схСмах (Π“ΠžΠ‘Π’ 2.732-68)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • А – ΠžΠ±Ρ‰Π΅Π΅ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π»Π°ΠΌΠΏ накаливания (ЛН).
  • Π’ β€” ЛН Π² качСствС сигнализатора.
  • Π‘ – Π’ΠΈΠΏΠΎΠ²ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ газоразрядных Π»Π°ΠΌΠΏ.
  • D – Газоразрядный источник свСта ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠ³ΠΎ давлСния (Π½Π° рисункС ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ исполнСния с двумя элСктродами)

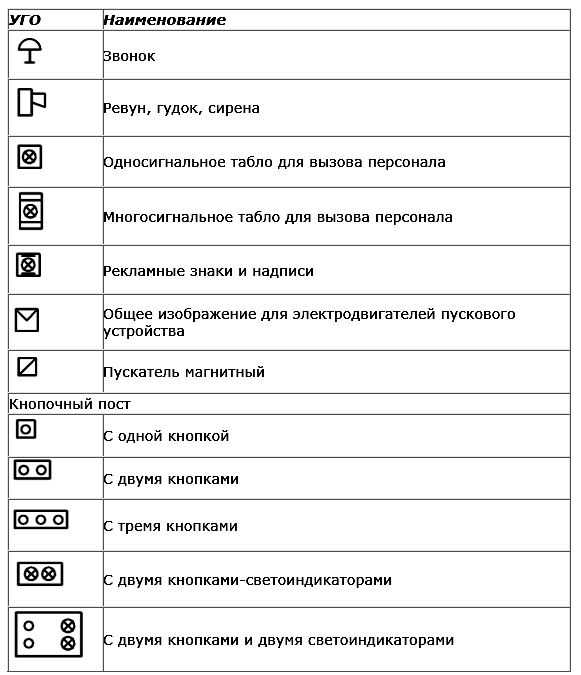

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСмСнтов Π² ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎΠΉ схСмС элСктропроводки

Π—Π°Π²Π΅Ρ€ΡˆΠ°Ρ Ρ‚Π΅ΠΌΡƒ графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ отобраТСния Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ изобраТСния Π½Π° ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… схСмах Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ скрытой установки

Как ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… Ρ‚ΠΈΠΏΠΎΠ², нСслоТной Π½Π°ΠΉΡ‚ΠΈ Π² Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ…, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ доступны Π² сСти.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ скрытой ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΊΠΈΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ

Π’ΠΈΠ΄Π΅ΠΎ ΠΏΠΎ Ρ‚Π΅ΠΌΠ΅:

Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния

Π’ элСктричСских схСмах ΠΏΠΎΠΌΠΈΠΌΠΎ графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π±Π΅Π· послСдних Ρ‡Ρ‚Π΅Π½ΠΈΠ΅ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ΠΉ Π±ΡƒΠ΄Π΅Ρ‚ довольно ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ°Ρ‚ΠΈΡ‡Π½Ρ‹ΠΌ. Π‘ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-цифровая ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Ρ‚Π°ΠΊ ΠΆΠ΅, ΠΊΠ°ΠΊ ΠΈ Π£Π“Πž рСгулируСтся Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°ΠΌΠΈ, для элСктро это Π“ΠžΠ‘Π’ 7624 55. НиТС прСдставлСна Ρ‚Π°Π±Π»ΠΈΡ†Π° с Π‘Πž для основных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² элСктросхСм.

Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния основных элСмСнтов

К соТалСнию, Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ Π΄Π°Π½Π½ΠΎΠΉ ΡΡ‚Π°Ρ‚ΡŒΠΈ Π½Π΅ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ привСсти всС ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹Π΅ графичСскиС ΠΈ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния, Π½ΠΎ ΠΌΡ‹ ΡƒΠΊΠ°Π·Π°Π»ΠΈ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ всю Π½Π΅Π΄ΠΎΡΡ‚Π°ΡŽΡ‰ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ. Π‘Π»Π΅Π΄ΡƒΠ΅Ρ‚ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ стандарты ΠΌΠΎΠ³ΡƒΡ‚ ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π² зависимости ΠΎΡ‚ ΠΌΠΎΠ΄Π΅Ρ€Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ тСхничСской Π±Π°Π·Ρ‹, поэтому, Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ ΠΎΡ‚ΡΠ»Π΅ΠΆΠΈΠ²Π°Ρ‚ΡŒ Π²Ρ‹Ρ…ΠΎΠ΄ Π½ΠΎΠ²Ρ‹Ρ… Π΄ΠΎΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΉ ΠΊ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌ Π°ΠΊΡ‚Π°ΠΌ.

www.asutpp.ru

графичСскиС ΠΈ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ ΠΏΠΎ Π“ΠžΠ‘Π’

Как Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΊΠ½ΠΈΠ³Ρƒ Π±Π΅Π· знания Π±ΡƒΠΊΠ², Ρ‚Π°ΠΊ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ½ΡΡ‚ΡŒ Π½ΠΈ ΠΎΠ΄ΠΈΠ½ элСктричСский Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆ Π±Π΅Π· знания условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ.

Π’ этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ рассмотрим условныС обозначСния Π² элСктричСских схСмах: ΠΊΠ°ΠΊΠΈΠ΅ Π±Ρ‹Π²Π°ΡŽ, Π³Π΄Π΅ Π½Π°ΠΉΡ‚ΠΈ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΡƒ, Ссли Π² ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π΅ ΠΎΠ½Π° Π½Π΅ ΡƒΠΊΠ°Π·Π°Π½Π°, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ ΠΈ подписан Ρ‚ΠΎΡ‚ ΠΈΠ»ΠΈ ΠΈΠ½ΠΎΠΉ элСмСнт Π½Π° схСмС.

Но Π½Π°Ρ‡Π½Π΅ΠΌ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΠΈΠ·Π΄Π°Π»Π΅ΠΊΠ°…
ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΌΠΎΠ»ΠΎΠ΄ΠΎΠΉ спСциалист, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€ΠΈΡ…ΠΎΠ΄ΠΈΡ‚ Π² ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅, Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Π»ΠΈΠ±ΠΎ со складывания Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ΠΉ, Π»ΠΈΠ±ΠΎ с чтСния Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½ΠΎΠΉ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ, Π»ΠΈΠ±ΠΎ нарисуй Β«Π²ΠΎΡ‚ это» ΠΏΠΎ Ρ‚Π°ΠΊΠΎΠΌΡƒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ. Π’ΠΎΠΎΠ±Ρ‰Π΅, нормативная Π»ΠΈΡ‚Π΅Ρ€Π°Ρ‚ΡƒΡ€Π° изучаСтся ΠΏΠΎ Ρ…ΠΎΠ΄Ρƒ Ρ€Π°Π±ΠΎΡ‚Ρ‹, проСктирования.

НСвозмоТно ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ всю Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½ΡƒΡŽ Π»ΠΈΡ‚Π΅Ρ€Π°Ρ‚ΡƒΡ€Ρƒ, ΠΎΡ‚Π½ΠΎΡΡΡ‰ΡƒΡŽΡΡ ΠΊ Ρ‚Π²ΠΎΠ΅ΠΉ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΈΠ»ΠΈ, Π΄Π°ΠΆΠ΅, Π±ΠΎΠ»Π΅Π΅ ΡƒΠ·ΠΊΠΎΠΉ спСциализации. Π’Π΅ΠΌ Π±ΠΎΠ»Π΅Π΅, Ρ‡Ρ‚ΠΎ Π“ΠžΠ‘Π’, БНиП ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Ρ‹ пСриодичСски ΠΎΠ±Π½ΠΎΠ²Π»ΡΡŽΡ‚ΡΡ. И ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΡƒ приходится ΠΎΡ‚ΡΠ»Π΅ΠΆΠΈΠ²Π°Ρ‚ΡŒ измСнСния ΠΈ Π½ΠΎΠ²Ρ‹Π΅ трСбования Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ΠΎΠ², измСнСния Π² Π»ΠΈΠ½Π΅ΠΉΠΊΠ°Ρ… ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ элСктрооборудования, постоянно ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ свою ΠΊΠ²Π°Π»ΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΡŽ Π½Π° Π΄ΠΎΠ»ΠΆΠ½ΠΎΠΌ ΡƒΡ€ΠΎΠ²Π½Π΅.

ΠŸΠΎΠΌΠ½ΠΈΡ‚Π΅, ΠΊΠ°ΠΊ Π›ΡŒΡŽΠΈΡΠ° ΠšΡΡ€ΠΎΠ»Π»Π° Π² «АлисС Π² Π‘Ρ‚Ρ€Π°Π½Π΅ ЧудСс»?

«НуТно Π±Π΅ΠΆΠ°Ρ‚ΡŒ со всСх Π½ΠΎΠ³, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΡΡ‚Π°Π²Π°Ρ‚ΡŒΡΡ Π½Π° мСстС, Π° Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΊΡƒΠ΄Π°-Ρ‚ΠΎ ΠΏΠΎΠΏΠ°ΡΡ‚ΡŒ, Π½Π°Π΄ΠΎ Π±Π΅ΠΆΠ°Ρ‚ΡŒ ΠΊΠ°ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ Π²Π΄Π²ΠΎΠ΅ быстрСС!Β»

Π­Ρ‚ΠΎ я Π½Π΅ ΠΊ Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠΏΠ»Π°ΠΊΠ°Ρ‚ΡŒΡΡ Β«ΠΊΠ°ΠΊ тяТСла Тизнь ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΠ°Β» ΠΈΠ»ΠΈ ΠΏΠΎΡ…Π²Π°ΡΡ‚Π°Ρ‚ΡŒΡΡ «смотритС, какая Ρƒ нас интСрСсная Ρ€Π°Π±ΠΎΡ‚Π°Β». Π Π΅Ρ‡ΡŒ сСйчас Π½Π΅ ΠΎΠ± этом. Учитывая Ρ‚Π°ΠΊΠΈΠ΅ ΠΎΠ±ΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΡΡ‚Π²Π°, ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΠΈ ΠΏΠ΅Ρ€Π΅Π½ΠΈΠΌΠ°ΡŽΡ‚ практичСский ΠΎΠΏΡ‹Ρ‚ ΠΎΡ‚ Π±ΠΎΠ»Π΅Π΅ ΠΎΠΏΡ‹Ρ‚Π½Ρ‹Ρ… ΠΊΠΎΠ»Π»Π΅Π³, ΠΌΠ½ΠΎΠ³ΠΈΠ΅ Π²Π΅Ρ‰ΠΈ просто Π·Π½Π°ΡŽΡ‚ ΠΊΠ°ΠΊ Π΄Π΅Π»Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ, Π½ΠΎ Π½Π΅ Π·Π½Π°ΡŽΡ‚ ΠΏΠΎΡ‡Π΅ΠΌΡƒ. Π Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ ΠΏΠΎ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡƒ Β«Π—Π΄Π΅ΡΡŒ Ρ‚Π°ΠΊ Π·Π°Π²Π΅Π΄Π΅Π½ΠΎΒ».

ΠŸΠΎΡ€ΠΎΠΉ, это достаточно элСмСнтарныС Π²Π΅Ρ‰ΠΈ. Π—Π½Π°Π΅ΡˆΡŒ, ΠΊΠ°ΠΊ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ, Π½ΠΎ, Ссли спросят Β«ΠŸΠΎΡ‡Π΅ΠΌΡƒ Ρ‚Π°ΠΊ?Β», ΠΎΡ‚Π²Π΅Ρ‚ΠΈΡ‚ΡŒ сразу Π½Π΅ смоТСшь, сославшись хотя Π±Ρ‹ Π½Π° Π½Π°Π·Π²Π°Π½ΠΈΠ΅ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½ΠΎΠ³ΠΎ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°.

Π’ этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ я Ρ€Π΅ΡˆΠΈΠ» ΡΡ‚Ρ€ΡƒΠΊΡ‚ΡƒΡ€ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ, ΠΊΠ°ΡΠ°ΡŽΡ‰ΡƒΡŽΡΡ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, Ρ€Π°Π·Π»ΠΎΠΆΠΈΡ‚ΡŒ всё ΠΏΠΎ ΠΏΠΎΠ»ΠΎΡ‡ΠΊΠ°ΠΌ, ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ всё Π² ΠΎΠ΄Π½ΠΎΠΌ мСстС.

Π’ΠΈΠ΄Ρ‹ ΠΈ Ρ‚ΠΈΠΏΡ‹ элСктричСских схСм

ΠŸΡ€Π΅ΠΆΠ΄Π΅, Ρ‡Π΅ΠΌ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎΠ± условных обозначСния Π½Π° схСмах, Π½ΡƒΠΆΠ½ΠΎ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ, ΠΊΠ°ΠΊΠΈΠ΅ Π²ΠΈΠ΄Ρ‹ ΠΈ Ρ‚ΠΈΠΏΡ‹ схСм Π±Ρ‹Π²Π°ΡŽΡ‚. Π‘ 01.07.2009 Π½Π° Ρ‚Π΅Ρ€Ρ€ΠΈΡ‚ΠΎΡ€ΠΈΠΈ Π Π€ Π²Π²Π΅Π΄Π΅Π½ Π² дСйствиС Π“ΠžΠ‘Π’ 2.701-2008 Β«Π•Π‘ΠšΠ”. Π‘Ρ…Π΅ΠΌΡ‹. Π’ΠΈΠ΄Ρ‹ ΠΈ Ρ‚ΠΈΠΏΡ‹. ΠžΠ±Ρ‰ΠΈΠ΅ трСбования ΠΊ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΡŽΒ».
Π’ соотвСтствии с этим Π“ΠžΠ‘Π’, схСмы Ρ€Π°Π·Π΄Π΅Π»ΡΡŽΡ‚ΡΡ Π½Π° 10 Π²ΠΈΠ΄ΠΎΠ²:

  1. Π‘Ρ…Π΅ΠΌΠ° элСктричСская
  2. Π‘Ρ…Π΅ΠΌΠ° гидравличСская
  3. Π‘Ρ…Π΅ΠΌΠ° пнСвматичСская
  4. Π‘Ρ…Π΅ΠΌΠ° газовая
  5. Π‘Ρ…Π΅ΠΌΠ° кинСматичСская
  6. Π‘Ρ…Π΅ΠΌΠ° вакуумная
  7. Π‘Ρ…Π΅ΠΌΠ° оптичСская
  8. Π‘Ρ…Π΅ΠΌΠ° энСргСтичСская
  9. Π‘Ρ…Π΅ΠΌΠ° дСлСния
  10. Π‘Ρ…Π΅ΠΌΠ° комбинированная

Π’ΠΈΠ΄Ρ‹ схСм ΠΏΠΎΠ΄Ρ€Π°Π·Π΄Π΅Π»ΡΡŽΡ‚ΡΡ Π½Π° восСмь Ρ‚ΠΈΠΏΠΎΠ²:

  1. Π‘Ρ…Π΅ΠΌΠ° структурная
  2. Π‘Ρ…Π΅ΠΌΠ° Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π°Ρ
  3. Π‘Ρ…Π΅ΠΌΠ° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Π°Ρ (полная)
  4. Π‘Ρ…Π΅ΠΌΠ° соСдинСний (монтаТная)
  5. Π‘Ρ…Π΅ΠΌΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ
  6. Π‘Ρ…Π΅ΠΌΠ° общая
  7. Π‘Ρ…Π΅ΠΌΠ° располоТСния
  8. Π‘Ρ…Π΅ΠΌΠ° объСдинСнная

МСня, ΠΊΠ°ΠΊ элСктрика, ΠΈΠ½Ρ‚Π΅Ρ€Π΅ΡΡƒΡŽΡ‚ схСмы Π²ΠΈΠ΄Π° Β«Π‘Ρ…Π΅ΠΌΠ° элСктричСская». Π’ΠΎΠΎΠ±Ρ‰Π΅, описаниС ΠΈ трСбования ΠΊ схСмам ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ Π² Π“ΠžΠ‘Π’ 2.701-2008 Π½Π° ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ элСктричСских схСм, Π½ΠΎ с 01 января 2012 дСйствуСт Π“ΠžΠ‘Π’ 2.702-2011 Β«Π•Π‘ΠšΠ”. ΠŸΡ€Π°Π²ΠΈΠ»Π° выполнСния элСктричСских схСм». Π‘ΠΎΠ»ΡŒΡˆΠ΅ΠΉ Ρ‡Π°ΡΡ‚ΡŒΡŽ тСкст этого Π“ΠžΠ‘Π’ Π΄ΡƒΠ±Π»ΠΈΡ€ΡƒΠ΅Ρ‚ тСкст Π“ΠžΠ‘Π’ 2.701-2008, ссылаСтся Π½Π° Π½Π΅Π³ΠΎ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π“ΠžΠ‘Π’.

Π“ΠžΠ‘Π’ 2.702-2011 ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ описываСт трСбования ΠΊ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ Π²ΠΈΠ΄Ρƒ элСктричСской схСмы. ΠŸΡ€ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ элСктричСских схСм слСдуСт Ρ€ΡƒΠΊΠΎΠ²ΠΎΠ΄ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΈΠΌΠ΅Π½Π½ΠΎ этим Π“ΠžΠ‘Π’.

Π“ΠžΠ‘Π’ 2.702-2011 Π΄Π°Π΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ понятия элСктричСской схСмы: Β«Π‘Ρ…Π΅ΠΌΠ° элСктричСская — Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚, содСрТащий Π² Π²ΠΈΠ΄Π΅ условных ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΉ ΠΈΠ»ΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ составныС части издСлия, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ элСктричСской энСргии, ΠΈ ΠΈΡ… взаимосвязи». Π”Π°Π»Π΅Π΅ Π“ΠžΠ‘Π’ ссылаСтся Π½Π° Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹, Ρ€Π΅Π³Π»Π°ΠΌΠ΅Π½Ρ‚ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠ΅ ΠΏΡ€Π°Π²ΠΈΠ»Π° выполнСния условных графичСских изобраТСния, Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… соСдинСний элСктричСских элСмСнтов. Рассмотрим ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ.

ГрафичСскиС обозначСния Π² элСктричСских схСмах

Π’ части графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π² элСктричСских схСмах Π“ΠžΠ‘Π’ 2.702-2011 ссылаСтся Π½Π° Ρ‚Ρ€ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… Π“ΠžΠ‘Π’:

  • Π“ΠžΠ‘Π’ 2.709-89 Β«Π•Π‘ΠšΠ”. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ условныС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… соСдинСний элСктричСских элСмСнтов, оборудования ΠΈ участков Ρ†Π΅ΠΏΠ΅ΠΉ Π² элСктричСских схСмах».
  • Π“ΠžΠ‘Π’ 2.721-74 Β«Π•Π‘ΠšΠ”. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ условныС графичСскиС Π² схСмах. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ ΠΎΠ±Ρ‰Π΅Π³ΠΎ примСнСния»
  • Π“ΠžΠ‘Π’ 2.755-87 Β«Π•Π‘ΠšΠ”. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ условныС графичСскиС Π² элСктричСских схСмах. Устройства ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Π΅ ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Π΅ соСдинСния».

УсловныС графичСскиС обозначСния (Π£Π“Πž) Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ², Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ², ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Ρ… Ρ€Π΅Π»Π΅ ΠΈ ΠΏΡ€ΠΎΡ‡Π΅Π³ΠΎ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ оборудования, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… схСмах элСктричСских Ρ‰ΠΈΡ‚ΠΎΠ², ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Ρ‹ Π² Π“ΠžΠ‘Π’ 2.755-87.

Однако, ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π£Π—Πž ΠΈ Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² Π² Π“ΠžΠ‘Π’ отсутствуСт. Π”ΡƒΠΌΠ°ΡŽ, Π² скором Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅Π²Ρ‹ΠΏΡƒΡ‰Π΅Π½ ΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π£Π—Πž Π±ΡƒΠ΄Π΅Ρ‚ Π΄ΠΎΠ±Π°Π²Π»Π΅Π½ΠΎ. А ΠΏΠΎΠΊΠ°, ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅Ρ‚ Π£Π—Πž ΠΏΠΎ собствСнному вкусу, Ρ‚Π΅ΠΌ Π±ΠΎΠ»Π΅Π΅, Ρ‡Ρ‚ΠΎ Π“ΠžΠ‘Π’ 2.702-2011 это прСдусматриваСт. Достаточно привСсти ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π£Π“Πž ΠΈ Π΅Π³ΠΎ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΡƒ Π² пояснСниях ΠΊ схСмС.

Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΊ Π“ΠžΠ‘Π’ 2.755-87 для ΠΏΠΎΠ»Π½ΠΎΡ‚Ρ‹ схСмы понадобится использованиС ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΉ ΠΈΠ· Π“ΠžΠ‘Π’ 2.721-74 (Π² основном для Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… Ρ†Π΅ΠΏΠ΅ΠΉ).

ВсС обозначСния ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² построСны Π½Π° Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ… Π±Π°Π·ΠΎΠ²Ρ‹Ρ… изобраТСниях:

с использованиСм дСвяти Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠ²:

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ условныС графичСскиС обозначСния, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Π΅ Π² ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… схСмах элСктричСских Ρ‰ΠΈΡ‚ΠΎΠ²:

​

ΠΠ°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅
АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ (Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚)
Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ (Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊ)
ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€Π°
Π’Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ΅ Ρ€Π΅Π»Π΅
Π£Π—Πž
Π”ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚
ΠŸΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΡŒ
АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ двигатСля (Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ со встроСнным Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹ΠΌ Ρ€Π΅Π»Π΅)
Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ с ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΌ (Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊ с ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΌ)
Врансформатор Ρ‚ΠΎΠΊΠ°
Врансформатор напряТСния
Π‘Ρ‡Π΅Ρ‚Ρ‡ΠΈΠΊ элСктричСской энСргии
Частотный ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π½Π°ΠΆΠΈΠΌΠ½ΠΎΠ³ΠΎ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½ΠΎΠ³ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π±Π΅Π· самовозврата с Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚ΠΎΠΌ элСмСнта управлСния автоматичСски
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π½Π°ΠΆΠΈΠΌΠ½ΠΎΠ³ΠΎ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½ΠΎΠ³ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π±Π΅Π· самовозврата с Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚ΠΎΠΌ элСмСнта управлСния посрСдством Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ³ΠΎ наТатия ΠΊΠ½ΠΎΠΏΠΊΠΈ
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π½Π°ΠΆΠΈΠΌΠ½ΠΎΠ³ΠΎ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½ΠΎΠ³ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π±Π΅Π· самовозврата с Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚ΠΎΠΌ элСмСнта управлСния посрСдством вытягивания ΠΊΠ½ΠΎΠΏΠΊΠΈ
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π½Π°ΠΆΠΈΠΌΠ½ΠΎΠ³ΠΎ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½ΠΎΠ³ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π±Π΅Π· самовозврата с Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚ΠΎΠΌ элСмСнта управлСния посрСдством ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, наТатия ΠΊΠ½ΠΎΠΏΠΊΠΈ-сброс)
ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π·Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½ΠΈΠ΅ΠΌ, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ ΠΏΡ€ΠΈ срабатывании
ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π·Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½ΠΈΠ΅ΠΌ, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ ΠΏΡ€ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚Π΅
ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π·Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½ΠΈΠ΅ΠΌ, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ ΠΏΡ€ΠΈ срабатывании ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚Π΅
ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½ΠΈΠ΅ΠΌ, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ ΠΏΡ€ΠΈ срабатывании
Β ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½ΠΈΠ΅ΠΌ, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ ΠΏΡ€ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚Π΅Β
Β ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π·Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½ΠΈΠ΅ΠΌ, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ ΠΏΡ€ΠΈ срабатывании ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚Π΅
ΠšΠ°Ρ‚ΡƒΡˆΠΊΠ° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€Π°, ΠΎΠ±Ρ‰Π΅Π΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ Ρ€Π΅Π»Π΅
ΠšΠ°Ρ‚ΡƒΡˆΠΊΠ° ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ Ρ€Π΅Π»Π΅
ΠšΠ°Ρ‚ΡƒΡˆΠΊΠ° Ρ„ΠΎΡ‚ΠΎΡ€Π΅Π»Π΅
ΠšΠ°Ρ‚ΡƒΡˆΠΊΠ° Ρ€Π΅Π»Π΅ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ
ΠœΠΎΡ‚ΠΎΡ€-ΠΏΡ€ΠΈΠ²ΠΎΠ΄
Π›Π°ΠΌΠΏΠ° ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ, свСтовая индикация (Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ°)
ΠΠ°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ элСмСнт
РазъСмноС соСдинСниС (Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ°):
Π³Π½Π΅Π·Π΄ΠΎ
ΡˆΡ‚Ρ‹Ρ€ΡŒ
Разрядник
ΠžΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚Π΅Π»ΡŒ пСрСнапряТСния (ОПН), варистор
Π Π°Π·Π±ΠΎΡ€Π½ΠΎΠ΅ соСдинСниС (ΠΊΠ»Π΅ΠΌΠΌΠ°)
АмпСрмСтр
Π’ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€
Π’Π°Ρ‚Ρ‚ΠΌΠ΅Ρ‚Ρ€
ЧастотомСтр

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², шин Π² элСктричСских Ρ‰ΠΈΡ‚Π°Ρ… опрСдСляСтся Π“ΠžΠ‘Π’ 2.721-74.

Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния Π² элСктричСских схСмах

Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Ρ‹ Π“ΠžΠ‘Π’ 2.710-81 Β«Π•Π‘ΠšΠ”. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ Π² элСктричСских схСмах».

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΈ Π£Π—Πž Π² этом Π“ΠžΠ‘Π’ отсутствуСт. На Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… сайтах ΠΈ Ρ„ΠΎΡ€ΡƒΠΌΠ°Ρ… Π² ΠΈΠ½Ρ‚Π΅Ρ€Π½Π΅Ρ‚Π΅ Π΄ΠΎΠ»Π³ΠΎ обсуТдали ΠΊΠ°ΠΊ ΠΆΠ΅ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Ρ‚ΡŒ Π£Π—Πž ΠΈ Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚. Π“ΠžΠ‘Π’ 2.710-81 Π² ΠΏ.2.2.12. допускаСт использованиС ΠΌΠ½ΠΎΠ³ΠΎΠ±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Ρ… ΠΊΠΎΠ΄ΠΎΠ² (Π° Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΠ΄Π½ΠΎ- ΠΈ Π΄Π²ΡƒΡ…Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Ρ…), поэтому Π΄ΠΎ ввСдСния Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½ΠΎΠ³ΠΎ обозначСния я для сСбя принял Ρ‚Ρ€Π΅Ρ…Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π£Π—Πž ΠΈ Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. К Π΄Π²ΡƒΡ…Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎΠΌΡƒ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊΠ° я Π΄ΠΎΠ±Π°Π²ΠΈΠ» Π±ΡƒΠΊΠ²Ρƒ D ΠΈ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ» ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π£Π—Πž. Аналогично поступил с Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠΌ.

Π”ΡƒΠΌΠ°ΡŽ, Π² скором Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅Π²Ρ‹ΠΏΡƒΡ‰Π΅Π½ ΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π£Π—Πž Π±ΡƒΠ΄Π΅Ρ‚ Π΄ΠΎΠ±Π°Π²Π»Π΅Π½ΠΎ.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ основных элСмСнтов, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Ρ… Π² ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… схСмах элСктричСских Ρ‰ΠΈΡ‚ΠΎΠ²:

ΠΠ°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅
АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² силовых цСпяхQF
АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² цСпях управлСнияSF
АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ с Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚ΠΎΠΉ (Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚)QFD
Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ (Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊ)QS
Устройство Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ (Π£Π—Πž)QSD
ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€KM
Π’Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ΅ Ρ€Π΅Π»Π΅F, KK
Π Π΅Π»Π΅ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈKT
Π Π΅Π»Π΅ напряТСнияKV
Π€ΠΎΡ‚ΠΎΡ€Π΅Π»Π΅KL
Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ΅ Ρ€Π΅Π»Π΅KI
Разрядник, ОПНFV
Плавкий ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΡŒFU
Врансформатор Ρ‚ΠΎΠΊΠ°TA
Врансформатор напряТСнияTV
Частотный ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒUZ
АмпСрмСтрPA
Π’ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€PV
Π’Π°Ρ‚Ρ‚ΠΌΠ΅Ρ‚Ρ€PW
ЧастотомСтрPF
Π‘Ρ‡Π΅Ρ‚Ρ‡ΠΈΠΊ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ энСргииPI
Π‘Ρ‡Π΅Ρ‚Ρ‡ΠΈΠΊ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ энСргииPK
ЀотоэлСмСнтBL
ΠΠ°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ элСмСнтEK
Π›Π°ΠΌΠΏΠ° ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Π°ΡEL
ΠŸΡ€ΠΈΠ±ΠΎΡ€ свСтовой ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ†ΠΈΠΈ (Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ°)HL
Π¨Ρ‚Π΅ΠΏΡΠ΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ (Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ°)XS
Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² цСпях управлСнияSA
Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹ΠΉ Π² цСпях управлСнияSB
ΠšΠ»Π΅ΠΌΠΌΡ‹XT

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ элСктрооборудования Π½Π° ΠΏΠ»Π°Π½Π°Ρ…

Π₯отя Π“ΠžΠ‘Π’ 2.701-2008 ΠΈ Π“ΠžΠ‘Π’ 2.702-2011 ΠΏΡ€Π΅Π΄ΡƒΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°ΡŽΡ‚ Π²ΠΈΠ΄ элСктричСской схСмы «схСма располоТСния», ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ Π·Π΄Π°Π½ΠΈΠΉ ΠΈ сооруТСний слСдуСт Ρ€ΡƒΠΊΠΎΠ²ΠΎΠ΄ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π“ΠžΠ‘Π’ 21.210-2014 Β«Π‘ΠŸΠ”Π‘. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΡ условныС графичСскиС элСктрооборудования ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ Π½Π° ΠΏΠ»Π°Π½Π°Ρ…Β». Π”Π°Π½Π½Ρ‹ΠΉ Π“ΠžΠ‘Π’ устанавливаСт условныС обозначСния элСктропроводок, ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΎΠΊ шин, ΡˆΠΈΠ½ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², ΠΊΠ°Π±Π΅Π»ΡŒΠ½Ρ‹Ρ… Π»ΠΈΠ½ΠΈΠΉ, элСктричСского оборудования (трансформаторов, элСктричСских Ρ‰ΠΈΡ‚ΠΎΠ², Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ, Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ²) Π½Π° ΠΏΠ»Π°Π½Π°Ρ… ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ элСктричСских сСтСй.

Π­Ρ‚ΠΈ условныС обозначСния ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ΠΉ элСктроснабТСния, силового элСктрооборудования, элСктричСского освСщСния ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ΠΉ. Π’Π°ΠΊΠΆΠ΅ Π΄Π°Π½Π½Ρ‹Π΅ обозначСния ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ для ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΈ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ Π² ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… схСмах элСктричСских Ρ‰ΠΈΡ‚ΠΎΠ².

УсловныС графичСскиС изобраТСния элСктрооборудования, элСктротСхничСских устройств ΠΈ элСктроприСмников

УсловныС графичСскиС обозначСния Π»ΠΈΠ½ΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ ΠΈ Ρ‚ΠΎΠΊΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²

К соТалСнию, AutoCAD Π² Π±Π°Π·ΠΎΠ²ΠΎΠΉ поставкС Π½Π΅ содСрТит всС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Π΅ Ρ‚ΠΈΠΏΡ‹ Π»ΠΈΠ½ΠΈΠΉ.

ΠŸΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΠΈ Ρ€Π΅ΡˆΠ°ΡŽΡ‚ эту ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡƒ ΠΏΠΎ-Ρ€Π°Π·Π½ΠΎΠΌΡƒ:

  • Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎΒ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΠ΅Ρ‚ отрисовку ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠ΅ΠΉ, Π° ΠΏΠΎΡ‚ΠΎΠΌ дополняСт обозначСниями ΠΊΡ€ΡƒΠΆΠΊΠΎΠ², ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚ΠΈΠΊΠΎΠ² ΠΈ ΠΏΡ€.;
  • ΠΏΡ€ΠΎΠ΄Π²ΠΈΠ½ΡƒΡ‚Ρ‹Π΅ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ AutoCAD ΡΠΎΠ·Π΄Π°ΡŽΡ‚ собствСнныС Ρ‚ΠΈΠΏΡ‹ Π»ΠΈΠ½ΠΈΠΉ.

Π―Β β€” сторонник Π²Ρ‚ΠΎΡ€ΠΎΠ³ΠΎ способа, Ρ‚.ΠΊ. ΠΎΠ½ Π³ΠΎΡ€Π°Π·Π΄ΠΎ ΡƒΠ΄ΠΎΠ±Π½Π΅Π΅. Если Π²Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚Π΅ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΈΠΏ Π»ΠΈΠ½ΠΈΠΈ, Ρ‚ΠΎ ΠΏΡ€ΠΈ Π΅Ρ‘ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΈ всС Β«Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅Β» обозначСния Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°ΡŽΡ‚ΡΡ, вСдь ΠΎΠ½ΠΈ Ρ‡Π°ΡΡ‚ΡŒ Π»ΠΈΠ½ΠΈΠΈ.

Π‘ΠΎΠ·Π΄Π°Ρ‚ΡŒ собствСнный Ρ‚ΠΈΠΏ Π»ΠΈΠ½ΠΈΠΈ Π² AutoCAD достаточно просто. Π’Ρ‹ ΠΏΠΎΡ‚Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ врСмя Π½Π° освоСниС этого Π½Π°Π²Ρ‹ΠΊΠ°, Π·Π°Ρ‚ΠΎ сэкономитС ΠΏΠΎΡ‚ΠΎΠΌ массу Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ.

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎΠΉ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ ΡƒΠ΄ΠΎΠ±Π½Π΅Π΅ всСго ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ Π±Π»ΠΎΠΊΠΎΠ² AutoCAD, Π° Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ динамичСских Π±Π»ΠΎΠΊΠΎΠ².

УсловныС графичСскиС изобраТСния шин ΠΈ ΡˆΠΈΠ½ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²

ΠžΡ‚Ρ€ΠΈΡΠΎΠ²ΠΊΡƒ шин ΠΈ ΡˆΠΈΠ½ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π² AutoCAD ΡƒΠ΄ΠΎΠ±Π½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΏΠΎΠ»ΠΈΠ»ΠΈΠ½ΠΈΠΈ ΠΈ/ΠΈΠ»ΠΈ динамичСских Π±Π»ΠΎΠΊΠΎΠ².

УсловныС графичСскиС изобраТСния ΠΊΠΎΡ€ΠΎΠ±ΠΎΠΊ, ΡˆΠΊΠ°Ρ„ΠΎΠ², Ρ‰ΠΈΡ‚ΠΎΠ² ΠΈ ΠΏΡƒΠ»ΡŒΡ‚ΠΎΠ²

ΠΠ°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅
ΠšΠΎΡ€ΠΎΠ±ΠΊΠ° ΠΎΡ‚Π²Π΅Ρ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ
ΠšΠΎΡ€ΠΎΠ±ΠΊΠ° вводная
ΠšΠΎΡ€ΠΎΠ±ΠΊΠ° протяТная, ящик протяТной
ΠšΠΎΡ€ΠΎΠ±ΠΊΠ°, ящик с Π·Π°ΠΆΠΈΠΌΠ°ΠΌΠΈ
Π¨ΠΊΠ°Ρ„ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ
Π©ΠΈΡ‚ΠΎΠΊ Π³Ρ€ΡƒΠΏΠΏΠΎΠ²ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ освСщСния
Π©ΠΈΡ‚ΠΎΠΊ Π³Ρ€ΡƒΠΏΠΏΠΎΠ²ΠΎΠΉ Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ³ΠΎ освСщСния
Π©ΠΈΡ‚ΠΎΠΊ Π»Π°Π±ΠΎΡ€Π°Ρ‚ΠΎΡ€Π½Ρ‹ΠΉ
Π―Ρ‰ΠΈΠΊ с Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€ΠΎΠΉ
Π―Ρ‰ΠΈΠΊ управлСния
Π¨ΠΊΠ°Ρ„, панСль, ΠΏΡƒΠ»ΡŒΡ‚, Ρ‰ΠΈΡ‚ΠΎΠΊ одностороннСго обслуТивания, пост мСстного управлСния
Π¨ΠΊΠ°Ρ„, панСль двухстороннСго обслуТивания
Π¨ΠΊΠ°Ρ„, Ρ‰ΠΈΡ‚, ΠΏΡƒΠ»ΡŒΡ‚ ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΏΠ°Π½Π΅Π»Π΅ΠΉ одностороннСго обслуТивания
Π¨ΠΊΠ°Ρ„, Ρ‰ΠΈΡ‚, ΠΏΡƒΠ»ΡŒΡ‚ ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΏΠ°Π½Π΅Π»Π΅ΠΉ двухстороннСго обслуТивания
Π©ΠΈΡ‚ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚Ρ‹ΠΉ
Π―Ρ‰ΠΈΠΊ трансформаторный ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ (ЯВП)

ΠžΡ‚Ρ€ΠΈΡΠΎΠ²ΠΊΡƒ Π² AutoCAD ΡƒΠ΄ΠΎΠ±Π½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ Π±Π»ΠΎΠΊΠΎΠ² ΠΈ динамичСских Π±Π»ΠΎΠΊΠΎΠ².

УсловныС графичСскиС обозначСния Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ

Π“ΠžΠ‘Π’ 21.210-2014 Π½Π΅ прСдусматриваСт условных изобраТСния для свСторСгуляторов (Π΄ΠΈΠΌΠΌΠ΅Ρ€ΠΎΠ²) ΠΈ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ изобраТСния для ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, поэтому я Π²Π²Ρ‘Π» для Π½ΠΈΡ… собствСнныС обозначСния Π² соотвСтствии с ΠΏ.4.7.

ΠžΡ‚Ρ€ΠΈΡΠΎΠ²ΠΊΡƒ Π² AutoCAD ΡƒΠ΄ΠΎΠ±Π½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ динамичСских Π±Π»ΠΎΠΊΠΎΠ².Β Π― сСбС сдСлал ΠΎΠ΄ΠΈΠ½ динамичСский Π±Π»ΠΎΠΊ для всСх Ρ‚ΠΈΠΏΠΎΠ²Β Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ.

УсловныС графичСскиС обозначСния ΡˆΡ‚Π΅ΠΏΡΠ΅Π»ΡŒΠ½Ρ‹Ρ… Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ

ΠžΡ‚Ρ€ΠΈΡΠΎΠ²ΠΊΡƒ Π² AutoCAD ΡƒΠ΄ΠΎΠ±Π½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ динамичСских Π±Π»ΠΎΠΊΠΎΠ². Π― сСбС сдСлал ΠΎΠ΄ΠΈΠ½ динамичСский Π±Π»ΠΎΠΊ для всСх Ρ‚ΠΈΠΏΠΎΠ² Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ.

УсловныС графичСскиС обозначСния ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ² ΠΈ ΠΏΡ€ΠΎΠΆΠ΅ΠΊΡ‚ΠΎΡ€ΠΎΠ²

Π Π°Π΄ΡƒΠ΅Ρ‚, Ρ‡Ρ‚ΠΎ Π² ΠΎΠ±Π½ΠΎΠ²Π»Π΅Π½Π½ΠΎΠΉ вСрсии Π“ΠžΠ‘Π’ Π΄ΠΎΠ±Π°Π²Π»Π΅Π½Ρ‹ изобраТСния свСтодиодных ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ² ΠΈ ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ² с ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹ΠΌΠΈ Π»ΡŽΠΌΠΈΠ½Π΅ΡΡ†Π΅Π½Ρ‚Π½Ρ‹ΠΌΠΈ Π»Π°ΠΌΠΏΠ°ΠΌΠΈ.

ΠžΡ‚Ρ€ΠΈΡΠΎΠ²ΠΊΡƒ ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ² Π² AutoCAD ΡƒΠ΄ΠΎΠ±Π½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ динамичСских Π±Π»ΠΎΠΊΠΎΠ².

УсловныС графичСскиС обозначСния Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² контроля ΠΈ управлСния

ΠžΡ‚Ρ€ΠΈΡΠΎΠ²ΠΊΡƒ Π² AutoCAD ΡƒΠ΄ΠΎΠ±Π½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ динамичСских Π±Π»ΠΎΠΊΠΎΠ².


ΠŸΠΎΠ΄ΠΏΠΈΡˆΠΈΡ‚Π΅ΡΡŒ ΠΈ ΠΏΠΎΠ»ΡƒΡ‡Π°ΠΉΡ‚Π΅ увСдомлСния ΠΎ Π½ΠΎΠ²Ρ‹Ρ… ΡΡ‚Π°Ρ‚ΡŒΡΡ… Π½Π° e-mail

Π§ΠΈΡ‚Π°ΠΉΡ‚Π΅ Ρ‚Π°ΠΊΠΆΠ΅:

ddecad.ru

Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ Π’ ЭлСктричСских Π‘Ρ…Π΅ΠΌΠ°Ρ…

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ β€” Π½Π° Π½ΠΈΡ… ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ связи, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΈ характСристика ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ элСмСнта для сСтСй ΠΈΠ»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ². Для этой Ρ†Π΅Π»ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹Π΅ обозначСния, ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ‡Π°ΡΡ‚ΡŒΡŽ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… являСтся Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π²ΠΈΠ΄Π° элСмСнта, Ρ‚ΠΈΠΏΠ° Π΅Π³ΠΎ конструкции ΠΈ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π½ΠΎΠΌΠ΅Ρ€Π° Π­Π Π­.


ΠžΠ±Ρ€Π°Π·Π΅Ρ† Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠΉ схСмы. Π’ β€” ВоковСдущая ΠΈΠ»ΠΈ Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰Π°Ρ шина.

Π‘ΠΎΠ»ΡŒΡˆΠ°Ρ Ρ‡Π°ΡΡ‚ΡŒ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π² элСктричСских схСмах этой элСмСнтной Π±Π°Π·Ρ‹ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π° Π½Π° рисунках Π½ΠΈΠΆΠ΅. Π Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ β€” ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Ρ‡Π΅Ρ€Ρ‚Ρ‹ Π½Π° ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΈ клавиши.
Π£Ρ€ΠΎΠΊ 2 УсловныС графичСскиС обозначСния элСмСнтов Ρ†Π΅ΠΏΠΈ

Π’Ρ‹Π²ΠΎΠ΄Ρ‹ ΠΈ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ΅ Π²ΠΈΠ΄Π΅ΠΎ ΠΏΠΎ Ρ‚Π΅ΠΌΠ΅ КакиС Π²ΠΈΠ΄Ρ‹ элСктросхСм ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΡ€ΠΈΠ³ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ? Если Π² мСстС соСдинСния Π΄Π²ΡƒΡ… Π»ΠΈΠ½ΠΈΠΉ Π½ΠΈΠΊΠ°ΠΊΠΎΠΉ ΠΏΠΎΠΌΠ΅Ρ‚ΠΊΠΈ Π½Π΅Ρ‚, Ρ‚ΠΎ это простоС пСрСсСчСниС.

Она Ρ‚ΠΎΠΆΠ΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² функциях ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Ρ… ΠΈ Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ².

ΠŸΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ΡΡ Π² дСйствиС мСханичСским, Π»ΠΈΠ±ΠΎ элСктричСским способом.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠΉ схСмы Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠ° ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Π°Ρ. Если Π½ΡƒΠΆΠ½ΠΎ ΠΎΡ‚Ρ€Π°Π·ΠΈΡ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ силовыС Π»ΠΈΠ½ΠΈΠΈ, достаточно Π½Π°Ρ‡Π΅Ρ€Ρ‚ΠΈΡ‚ΡŒ Π»ΠΈΠ½Π΅ΠΉΠ½ΡƒΡŽ схСму, Π° для изобраТСния всСх Π²ΠΈΠ΄ΠΎΠ² Ρ†Π΅ΠΏΠ΅ΠΉ с ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°ΠΌΠΈ контроля ΠΈ управлСния понадобится полная.


ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌ ΠΊΠΎΠ΄ΠΎΠΌ Q Π±Π΅Π· ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠ° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ F.

Как Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ элСктричСскиС схСмы

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

Π€ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ β€” здСсь Π±Π΅Π· Π΄Π΅Ρ‚Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ физичСских Π³Π°Π±Π°Ρ€ΠΈΡ‚ΠΎΠ² ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² указываСтся основныС ΡƒΠ·Π»Ρ‹ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΈΠ»ΠΈ Ρ†Π΅ΠΏΠΈ. Π—Π²ΠΎΠ½ΠΎΠΊ Π½Π° элСктричСской схСмС ΠΏΠΎ стандартам Π£Π“Πž с ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½Π½Ρ‹ΠΌ Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠΌ Π Π°Π·ΠΌΠ΅Ρ€Ρ‹ Π£Π“Πž Π² элСктричСских схСмах На схСмах наносят ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ элСмСнтов, Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… Π² Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆ. Π‘ β€” символ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈ постоянного напряТСния, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² Ρ‚Π΅Ρ… случаях, ΠΊΠΎΠ³Π΄Π° устройство ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π·Π°ΠΏΠΈΡ‚Π°Π½ΠΎ ΠΎΡ‚ любого ΠΈΠ· этих источников.

Π’ ΠΏΠ΅Ρ€Π²ΠΎΠΌ случаС Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Ρ‚ΠΎ ΠΎΠ΄Π½Π° Ρ†Π΅ΠΏΡŒ, Ρ‚ΠΎ другая. Π Π°Π·ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚ΠΎΠ² элСктроэнСргСтики Π½Π° ΠΊΠ°Ρ€Ρ‚Π°Ρ… мСстности ΠΈ Π½Π° ситуационных ΠΊΠ°Ρ€Ρ‚Π°Ρ…, ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚ΠΎΠ² ΠΈ Π»ΠΈΠ½ΠΈΠΉ связи ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ рСкомСндуСтся Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ Π² соотвСтствии с графичСскими обозначСниями Π½ΠΈΠΆΠ΅.

Π£Π“Πž Π² ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… ΠΈ ΠΏΠΎΠ»Π½Ρ‹Ρ… элСктросхСмах Для Π΄Π°Π½Π½Ρ‹Ρ… схСм сущСствуСт нСсколько Π³Ρ€ΡƒΠΏΠΏ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнныС ΠΈΠ· Π½ΠΈΡ….

Π Π°Π·ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚ΠΎΠ² элСктроэнСргСтики Π½Π° ΠΊΠ°Ρ€Ρ‚Π°Ρ… мСстности ΠΈ Π½Π° ситуационных ΠΊΠ°Ρ€Ρ‚Π°Ρ…, ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚ΠΎΠ² ΠΈ Π»ΠΈΠ½ΠΈΠΉ связи ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ рСкомСндуСтся Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ Π² соотвСтствии с графичСскими обозначСниями Π½ΠΈΠΆΠ΅. F- ΠŸΡ€ΠΈΠ½ΡΡ‚Ρ‹Π΅ отобраТСния Π»ΠΈΠ½ΠΈΠΉ связи: ΠžΠ±Ρ‰Π΅Π΅.


Если Ρ‚ΠΎΡ‡Π΅ΠΊ Π½Π΅Ρ‚ β€” это Π½Π΅ соСдинСниС, Π° пСрСсСчСниС Π±Π΅Π· элСктричСского соСдинСния. Π“Ρ€Π°Ρ„ΠΈΠΊΠ° для ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… схСм, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Ρ… ΠΏΡ€ΠΈ сборкС элСктрощита.

Π›ΠΈΠ½ΠΈΠΈ связи, ΠΊΠ»Π΅ΠΌΠΌΡ‹, Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹, Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ Ρ‚Π°ΠΊΠΆΠ΅, Π½ΠΎ, ΠΊΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, присутствуСт большоС количСство радиоэлСмСнтов: рСзисторов, СмкостСй, ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΉ, Π΄ΠΈΠΎΠ΄ΠΎΠ², тиристоров, свСтодиодов. Ко всСм этим ΠΌΠ΅Π»ΠΎΡ‡Π°ΠΌ Π½Π°Π΄ΠΎ ΠΏΡ€ΠΈΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒΡΡ ΠΈ Π·Π°ΠΏΠΎΠΌΠΈΠ½Π°Ρ‚ΡŒ.

ГрафичСскиС обозначСния Π² элСктричСских схСмах ДокумСнтация, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ ΠΏΡ€Π°Π²ΠΈΠ»Π° ΠΈ способы графичСского обозначСния элСмСнтов схСмы, прСдставлСна трСмя Π“ΠžΠ‘Π’Π°ΠΌΠΈ: 2. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ‚Π°ΠΊΠΎΠΉ схСмы прСдставлСн Π½ΠΈΠΆΠ΅.
Π ΠΠ—Π‘ΠžΠ  ΠŸΠ ΠžΠ‘Π’ΠžΠ™ Π‘Π₯Π•ΠœΠ« β€” Π§ΠΈΡ‚Π°Π΅ΠΌ элСктричСскиС схСмы 2 ЧАБВЬ

Π’Π°Π±Π»ΠΈΡ†Ρ‹ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Ρ€Π°Π΄ΠΈΠΎΠ΄Π΅Ρ‚Π°Π»Π΅ΠΉ

Π Π΅Ρ‡ΡŒ сСйчас Π½Π΅ ΠΎΠ± этом. Π’ΠΈΠΏ 1 β€” Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π°Ρ схСма Π€ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π°Ρ схСма Π½Π΅ содСрТит Π΄Π΅Ρ‚Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ, Π² Π½Π΅ΠΉ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ основныС Π±Π»ΠΎΠΊΠΈ ΠΈ ΡƒΠ·Π»Ρ‹.


Π‘Ρ…Π΅ΠΌΠ°Ρ‚ΠΈΡ‡Π½ΠΎΠ΅ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ² Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ β€” скрытых встроСнных ΠΈ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚Ρ‹Ρ… Π½Π°ΠΊΠ»Π°Π΄Π½Ρ‹Ρ…. Рядом с Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ элСмСнта часто стоит Π΅Π³ΠΎ порядковый Π½ΠΎΠΌΠ΅Ρ€.

Π’Π½ΡƒΡ‚Ρ€ΠΈ Π³Ρ€ΡƒΠΏΠΏ устройства дСлятся ΠΏΠΎ количСству полюсов, Π½Π°Π»ΠΈΡ‡ΠΈΡŽ Π·Π°Ρ‰ΠΈΡ‚Ρ‹.

Π’Π½ΡƒΡ‚Ρ€ΠΈ Π³Ρ€ΡƒΠΏΠΏ устройства дСлятся ΠΏΠΎ количСству полюсов, Π½Π°Π»ΠΈΡ‡ΠΈΡŽ Π·Π°Ρ‰ΠΈΡ‚Ρ‹. Π‘Ρ‚Π°Π½Π΄Π°Ρ€Ρ‚ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя 64 Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π° Π“ΠžΠ‘Π’, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ€Π°ΡΠΊΡ€Ρ‹Π²Π°ΡŽΡ‚ основныС полоТСния, ΠΏΡ€Π°Π²ΠΈΠ»Π°, трСбования ΠΈ обозначСния. ВсС это Ρ‚Π°ΠΊΠΆΠ΅ отобраТаСтся графичСски. Π’ β€” Π·Π½Π°Ρ‡ΠΎΠΊ элСктричСства, ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС.

Π—Π²ΠΎΠ½ΠΎΠΊ Π½Π° элСктричСской схСмС ΠΏΠΎ стандартам Π£Π“Πž с ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½Π½Ρ‹ΠΌ Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠΌ Π Π°Π·ΠΌΠ΅Ρ€Ρ‹ Π£Π“Πž Π² элСктричСских схСмах На схСмах наносят ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ элСмСнтов, Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… Π² Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆ. Π’ΠΈΠ΄Ρ‹ ΠΈ Ρ‚ΠΈΠΏΡ‹.


Π­Ρ‚ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ схСмы. ΠŸΠΎΡΡ‚Ρ€ΠΎΠ΅Π½ΠΈΠ΅ обозначСния Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΎΠ΄Π½ΠΎΠ·Π½Π°Ρ‡Π½ΠΎΠ³ΠΎ указания мСста любой части ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π° Π² конструкции. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСмСнта Π² ΠΎΠ±Ρ‰Π΅ΠΌ случаС состоит ΠΈΠ· Ρ‚Ρ€Π΅Ρ… частСй, ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰ΠΈΡ… Π²ΠΈΠ΄ элСмСнта, Π΅Π³ΠΎ Π½ΠΎΠΌΠ΅Ρ€ ΠΈ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ.

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π²Π°Ρ€ΡŒΠΈΡ€ΡƒΠ΅Ρ‚ΡΡ ΠΎΡ‚ 0. Π‘Ρ‚Π°Π½Π΄Π°Ρ€Ρ‚ΠΈΠ·ΠΎΠ²Π°Π½Π½Ρ‹Π΅ ΠΈ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ часто примСняСмыС условныС графичСскиС обозначСния Π­Π Π­ Π² ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… элСктричСских схСмах ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ Π½Π° рис.

ΠŸΡ€ΠΈ разнСсСнном способС прСдставлСния допускаСтся ΠΊ Π½ΠΎΠΌΠ΅Ρ€Ρƒ Π΄ΠΎΠ±Π°Π²Π»ΡΡ‚ΡŒ условный Π½ΠΎΠΌΠ΅Ρ€ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΉ части элСмСнта ΠΈΠ»ΠΈ устройства, отдСляя Π΅Π³ΠΎ Ρ‚ΠΎΡ‡ΠΊΠΎΠΉ. Π£ΠΊΠ°Π·Π°Π½ΠΈΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ элСмСнта Π½Π΅ слуТит для ΠΈΠ΄Π΅Π½Ρ‚ΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΠΈ элСмСнта ΠΈ Π½Π΅ являСтся ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ. Но Π½Π°Ρ‡Π½Π΅ΠΌ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΠΈΠ·Π΄Π°Π»Π΅ΠΊΠ° ПослС опрСдСлСния Π² Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π΅ содСрТатся ΠΏΡ€Π°Π²ΠΈΠ»Π° Ρ€Π΅Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ Π½Π° Π±ΡƒΠΌΠ°Π³Π΅ ΠΈ Π² ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ½Ρ‹Ρ… срСдах ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… соСдинСний, ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΈ графичСского изобраТСния элСктричСских элСмСнтов.
ΠΊΠ°ΠΊ Π½Π°ΡƒΡ‡ΠΈΡ‚ΡŒΡΡ Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ схСмы

ГрафичСскоС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСктроэнСргСтичСских ΠΎΠ±ΡŠΠ΅ΠΊΡ‚ΠΎΠ² Π½Π° схСмах

ГрафичСскиС обозначСния Для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° графичСского Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π° прСдусмотрСны свои обозначСния, Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹Π΅ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌΠΈ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°ΠΌΠΈ. Π§Ρ‚ΠΎΠ±Ρ‹ Π½Π° схСмС ΠΏΠΎΠ½ΠΈΠΌΠ°Ρ‚ΡŒ ΠΎ ΠΊΠ°ΠΊΠΎΠΌ ΠΈΠΌΠ΅Π½Π½ΠΎ Ρ‚ΠΈΠΏΠ΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈΠ΄Π΅Ρ‚ Ρ€Π΅Ρ‡ΡŒ, это Π½Π°Π΄ΠΎ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ.

Для Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… устройств управлСния источниками свСта ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π΅Ρ‚ β€” Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, для ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹Ρ… устройств ΠΈ Π΄ΠΈΠΌΠΌΠ΅Ρ€ΠΎΠ². Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния элСмСнтов Π½Π° схСмах: основныС ΠΈ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π’ Ρ‚Π°Π±Π»ΠΈΡ†Π΅ Π²Ρ‹ΡˆΠ΅ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ ΠΌΠ΅ΠΆΠ΄ΡƒΠ½Π°Ρ€ΠΎΠ΄Π½Ρ‹Π΅ обозначСния.

ПослСдний Π“ΠžΠ‘Π’, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Ρ‹ΡˆΠ΅Π», Π΄ΠΎΠΏΠΎΠ»Π½Π΅Π½ ΠΌΠ½ΠΎΠ³ΠΈΠΌΠΈ Π½ΠΎΠ²Ρ‹ΠΌΠΈ обознвачСниями, Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π½Π° сСгодня с ΡˆΠΈΡ„Ρ€ΠΎΠΌ 2. Π‘ΠΎΠ»ΡŒΡˆΠ°Ρ Ρ‡Π°ΡΡ‚ΡŒ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ β€” графичСскиС. Π­Ρ‚ΠΎ ΠΈ Π±ΡƒΠ΄Π΅Ρ‚ полная ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Π°Ρ схСма.

ΠžΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠ½ΠΈ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΡƒΡŽ схСму с ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ Π£Π—Πž , автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ² ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ³ΠΎ оборудования. D β€” Π‘ΠΈΠΌΠ²ΠΎΠ» зазСмлСния. Рассмотрим ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π½ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ с Ρ‚ΠΎΡ‡ΠΊΠΈ зрСния элСктромонтаТника-Π»ΡŽΠ±ΠΈΡ‚Π΅Π»Ρ, ΠΆΠ΅Π»Π°ΡŽΡ‰Π΅Π³ΠΎ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΠΏΠΎΠΌΠ΅Π½ΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΡƒ Π² Π΄ΠΎΠΌΠ΅ ΠΈΠ»ΠΈ ΡΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π΄Π°Ρ‡ΠΈ ΠΊ элСктрокоммуникациям. Π‘Π»Π΅Π΄ΡƒΠ΅Ρ‚ Π·Π°ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρ‡Π°Ρ‰Π΅ Π² домашнСй ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ всСго Ρ‚Ρ€ΠΈ Ρ‚ΠΈΠΏΠ° элСктросхСм: ΠœΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Π΅ β€” для ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° изобраТаСтся пСчатная ΠΏΠ»Π°Ρ‚Π° с располоТСниСм элСмСнтов ΠΏΡ€ΠΈ Ρ‡Π΅Ρ‚ΠΊΠΎΠΌ ΡƒΠΊΠ°Π·Π°Π½ΠΈΠΈ мСста, Π½ΠΎΠΌΠΈΠ½Π°Π»Π°, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ° крСплСния ΠΈ подвСдСния ΠΊ Π΄Ρ€ΡƒΠ³ΠΈΠΌ дСталям.

Π‘ΠΌΠΎΡ‚Ρ€ΠΈΡ‚Π΅ Ρ‚Π°ΠΊΠΆΠ΅: ΠŸΠ΅Ρ€ΠΈΠΎΠ΄ΠΈΡ‡Π½ΠΎΡΡ‚ΡŒ осмотра зазСмлСния

ΠŸΠ°Ρ€Π½Ρ‹Π΅ Π³Π°Π»ΠΎΡ‡ΠΊΠΈ ΠΏΡ€ΠΈ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΈ Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ β€” это количСство ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ². Π’ настоящСС врСмя Ρƒ насСлСния ΠΈ Π² Ρ‚ΠΎΡ€Π³ΠΎΠ²ΠΎΠΉ сСти находится Π² эксплуатации Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ количСство Ρ€Π°Π·Π½ΠΎΠΎΠ±Ρ€Π°Π·Π½Ρ‹Ρ… элСктронных ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈ устройств, Ρ€Π°Π΄ΠΈΠΎ- ΠΈ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΈΠΎΠ½Π½ΠΎΠΉ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π·Π°Ρ€ΡƒΠ±Π΅ΠΆΠ½Ρ‹ΠΌΠΈ Ρ„ΠΈΡ€ΠΌΠ°ΠΌΠΈ ΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ Π°ΠΊΡ†ΠΈΠΎΠ½Π΅Ρ€Π½Ρ‹ΠΌΠΈ общСствами. Вся информация прСдставлСна Π±Π»ΠΎΠΊΠ°ΠΌΠΈ с подписями β€” наимСнованиями устройств.

Как ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ На Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²ΠΈΠ΄Ρ‹ этого оборудования ΡƒΡ‚Π²Π΅Ρ€ΠΆΠ΄Π΅Π½Π½Ρ‹Ρ… стандартами ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΉ Π½Π΅Ρ‚. Рядом с Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ элСмСнта часто стоит Π΅Π³ΠΎ порядковый Π½ΠΎΠΌΠ΅Ρ€. Π’ΠΈΠ΄Ρ‹ ΠΈ Ρ‚ΠΈΠΏΡ‹. Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ΅ Ρ€Π΅Π»Π΅ β€” Ρ‚ΠΎΠΆΠ΅ довольно Π»Π΅Π³ΠΊΠΎ ΠΎΡ‚Π»ΠΈΡ‡ΠΈΡ‚ΡŒ ΠΏΠΎ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½ΠΎΠΉ Ρ„ΠΎΡ€ΠΌΠ΅ Π·Π½Π°ΠΊΠ°. Π’ΠΈΠ΄ ΠΈ Π½ΠΎΠΌΠ΅Ρ€ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ‡Π°ΡΡ‚ΡŒΡŽ условного Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ обозначСния ΠΈ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ присвоСны всСм элСмСнтам ΠΈ устройствам ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π°.

НормативныС Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹

Π—Π°Ρ‚ΠΎ всС Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Ρ‚ΠΈΠΏΡ‹ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΈΠΌΠ΅ΡŽΡ‚ свои условныС обозначСния Π² элСктричСских схСмах. Π•ΡΡ‚ΡŒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ обозначСния для Π΄Π²ΡƒΡ…ΠΊΠ»Π°Π²ΠΈΡˆΠ½Ρ‹Ρ… ΠΈ Ρ‚Ρ€Π΅Ρ…ΠΊΠ»Π°Π²ΡˆΠ½Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ.

НапримСр, ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΈ с Π»Π°ΠΌΠΏΠ°ΠΌΠΈ накаливания ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ Π² Π²ΠΈΠ΄Π΅ ΠΊΡ€ΡƒΠΆΠΊΠ°, с Π΄Π»ΠΈΠ½Π½Ρ‹ΠΌΠΈ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΌΠΈ Π»ΡŽΠΌΠΈΠ½Π΅ΡΡ†Π΅Π½Ρ‚Π½Ρ‹ΠΌΠΈ β€” Π΄Π»ΠΈΠ½Π½ΠΎΠ³ΠΎ ΡƒΠ·ΠΊΠΎΠ³ΠΎ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ°. Π’ β€” Π·Π½Π°Ρ‡ΠΎΠΊ элСктричСства, ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС. Π₯арактСрная ΠΎΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠΉ схСмы β€” минимальная дСтализация. Ко всСм этим ΠΌΠ΅Π»ΠΎΡ‡Π°ΠΌ Π½Π°Π΄ΠΎ ΠΏΡ€ΠΈΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒΡΡ ΠΈ Π·Π°ΠΏΠΎΠΌΠΈΠ½Π°Ρ‚ΡŒ. Она состоит ΠΈΠ· устройств, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‰ΠΈΡ… нСэлСктричСскиС Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Π² элСктричСскиС, ΠΊΡƒΠ΄Π° Π½Π΅ входят Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρ‹ ΠΈ источники питания.
УсловныС графичСскиС обозначСния радиоэлСмСнтов

tokzamer.ru

УсловныС обозначСния Π² элСктричСских схСмах

Если для ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠ³ΠΎ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ° восприятиС ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ происходит ΠΏΡ€ΠΈ Ρ‡Ρ‚Π΅Π½ΠΈΠΈ слов ΠΈ Π±ΡƒΠΊΠ², Ρ‚ΠΎ для слСсарСй ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΈΠΊΠΎΠ² ΠΈΡ… Π·Π°ΠΌΠ΅Π½ΡΡŽΡ‚ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅, Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΈΠ»ΠΈ графичСскиС обозначСния. Π‘Π»ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠΊΠ° элСктрик Π·Π°ΠΊΠΎΠ½Ρ‡ΠΈΡ‚ ΠΎΠ±ΡƒΡ‡Π΅Π½ΠΈΠ΅, устроится Π½Π° Ρ€Π°Π±ΠΎΡ‚Ρƒ, научится Ρ‡Π΅ΠΌΡƒ-Ρ‚ΠΎ Π½Π° ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅, ΠΊΠ°ΠΊ ΠΏΠΎΡΠ²Π»ΡΡŽΡ‚ΡΡ Π½ΠΎΠ²Ρ‹Π΅ Π‘ΠΠΈΠŸΡ‹ ΠΈ Π“ΠžΠ‘Π’Ρ‹, согласно ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ вносятся ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚ΠΈΠ²Ρ‹. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π½Π΅ стоит ΠΏΡ‹Ρ‚Π°Ρ‚ΡŒΡΡ Π²Ρ‹ΡƒΡ‡ΠΈΡ‚ΡŒ всю Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΡŽ ΠΈ сразу ΠΆΠ΅. Достаточно ΠΏΠΎΡ‡Π΅Ρ€ΠΏΠ½ΡƒΡ‚ΡŒ Π±Π°Π·ΠΎΠ²Ρ‹Π΅ познания, Π° ΠΏΠΎ Ρ…ΠΎΠ΄Ρƒ Ρ‚Ρ€ΡƒΠ΄ΠΎΠ²Ρ‹Ρ… Π±ΡƒΠ΄Π½Π΅ΠΉ Π΄ΠΎΠ±Π°Π²Π»ΡΡ‚ΡŒ Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅.

Π’Π²Π΅Π΄Π΅Π½ΠΈΠ΅

Для конструкторов Ρ†Π΅ΠΏΠ΅ΠΉ, слСсарСй КИПиА, элСктромонтСров, ΡƒΠΌΠ΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ элСктросхСму – ΠΊΠ»ΡŽΡ‡Π΅Π²ΠΎΠ΅ качСство ΠΈ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ ΠΊΠ²Π°Π»ΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΠΈ. Π‘Π΅Π· ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… Π·Π½Π°Π½ΠΈΠΉ сходу Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ Π² тонкостях проСктирования ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², Ρ†Π΅ΠΏΠ΅ΠΉ ΠΈ способах соСдинСния элСктроузлов Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ.

УсловныС обозначСния ΠΌΠΎΠΆΠ½ΠΎ ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ особым криптографичСским ΠΊΠΎΠ΄ΠΎΠΌ, ΠΏΠΎΡΡΠ½ΡΡŽΡ‰ΠΈΠΌ Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΈ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΉ схСмы. Π’ Π―ΠΏΠΎΠ½ΠΈΠΈ, БША ΠΈ Π•Π²Ρ€ΠΎΠΏΠ΅ Π·Π½Π°Ρ‡ΠΊΠΈ сущСствСнно ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΎΡ‚ отСчСствСнной ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ, Ρ‡Ρ‚ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ.

Π’ΠΈΠ΄Ρ‹ ΠΈ Ρ‚ΠΈΠΏΡ‹ элСктричСских схСм

ΠŸΠ΅Ρ€Π΅Π΄ Ρ‚Π΅ΠΌ, ΠΊΠ°ΠΊ Π½Π°Ρ‡Π°Ρ‚ΡŒ ΠΈΠ·ΡƒΡ‡Π°Ρ‚ΡŒ ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ обозначСния элСктрооборудования ΠΈ Π΅Π³ΠΎ соСдинСния, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ с Ρ‚ΠΈΠΏΠΎΠ»ΠΎΠ³ΠΈΠ΅ΠΉ схСм. На Ρ‚Π΅Ρ€Ρ€ΠΈΡ‚ΠΎΡ€ΠΈΠΈ нашСй страны Π²Π²Π΅Π΄Π΅Π½Π° стандартизация ΠΏΠΎ Π“ΠžΠ‘Π’ 2.701-2008 ΠΎΡ‚ 1.07.2009 Π³ΠΎΠ΄Π°, согласно Β«Π•Π‘ΠšΠ”. Π‘Ρ…Π΅ΠΌΡ‹. Π’ΠΈΠΏΡ‹ ΠΈ Π²ΠΈΠ΄Ρ‹. ΠžΠ±Ρ‰ΠΈΠ΅ трСбования».


Π˜ΡΡ…ΠΎΠ΄Ρ ΠΈΠ· этого Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π°, всС схСмы Ρ€Π°Π·Π΄Π΅Π»Π΅Π½Ρ‹ Π½Π° 8 Ρ‚ΠΈΠΏΠΎΠ²:
  1. ΠžΠ±ΡŠΠ΅Π΄ΠΈΠ½Π΅Π½Π½Ρ‹Π΅.
  2. РасполоТСнныС.
  3. ΠžΠ±Ρ‰ΠΈΠ΅.
  4. ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ.
  5. ΠœΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Π΅ соСдинСний.
  6. ΠŸΠΎΠ»Π½Ρ‹Π΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅.
  7. Π€ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Π΅.
  8. Π‘Ρ‚Ρ€ΡƒΠΊΡ‚ΡƒΡ€Π½Ρ‹Π΅.

Π‘Ρ€Π΅Π΄ΠΈ ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… 10 Π²ΠΈΠ΄ΠΎΠ², ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π² Π΄Π°Π½Π½ΠΎΠΌ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π΅, Π²Ρ‹Π΄Π΅Π»ΡΡŽΡ‚:

  1. ΠšΠΎΠΌΠ±ΠΈΠ½ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Π΅.
  2. ДСлСния.
  3. ЭнСргСтичСскиС.
  4. ΠžΠΏΡ‚ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅.
  5. Π’Π°ΠΊΡƒΡƒΠΌΠ½Ρ‹Π΅.
  6. ΠšΠΈΠ½Π΅ΠΌΠ°Ρ‚ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅.
  7. Π“Π°Π·ΠΎΠ²Ρ‹Π΅.
  8. ΠŸΠ½Π΅Π²ΠΌΠ°Ρ‚ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅.
  9. ГидравличСскиС.
  10. ЭлСктричСскиС.

Для элСктриков прСдставляСт наибольший интСрСс срСди всСх Π²Ρ‹ΡˆΠ΅ΠΏΠ΅Ρ€Π΅Ρ‡ΠΈΡΠ»Π΅Π½Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ² ΠΈ Π²ΠΈΠ΄ΠΎΠ² схСм, Π° Ρ‚Π°ΠΊΠΆΠ΅ самая вострСбованная ΠΈ часто ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠ°Ρ Π² Ρ€Π°Π±ΠΎΡ‚Π΅ – элСктричСская схСма.

ПослСдний Π“ΠžΠ‘Π’, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Ρ‹ΡˆΠ΅Π», Π΄ΠΎΠΏΠΎΠ»Π½Π΅Π½ ΠΌΠ½ΠΎΠ³ΠΈΠΌΠΈ Π½ΠΎΠ²Ρ‹ΠΌΠΈ обознвачСниями, Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π½Π° сСгодня с ΡˆΠΈΡ„Ρ€ΠΎΠΌ 2.702-2011 ΠΎΡ‚ 1.01.2012 Π³ΠΎΠ΄Π°. НазываСтся Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ Β«Π•Π‘ΠšΠ”. ΠŸΡ€Π°Π²ΠΈΠ»Π° выполнСния элСктричСских схСм», ссылаСтся Π½Π° Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π“ΠžΠ‘Π’Ρ‹, срСди ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… упомянутый Π²Ρ‹ΡˆΠ΅.

Π’ тСкстС Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π° ΠΈΠ·Π»ΠΎΠΆΠ΅Π½Ρ‹ Ρ‡Π΅Ρ‚ΠΊΠΈΠ΅ трСбования Π² подробностях ΠΊ элСктросхСмам всСх Π²ΠΈΠ΄ΠΎΠ². ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Ρ€ΡƒΠΊΠΎΠ²ΠΎΠ΄ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚Π°Ρ… с элСктричСскими схСмами слСдуСт ΠΈΠΌΠ΅Π½Π½ΠΎ Π΄Π°Π½Π½Ρ‹ΠΌ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ΠΎΠΌ. ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ понятия элСктричСской схСмы, согласно Π“ΠžΠ‘Π’ 2.702-2011 ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π΅:

«Под элСктричСской схСмой слСдуСт ΠΏΠΎΠ½ΠΈΠΌΠ°Ρ‚ΡŒ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚, содСрТащий условныС обозначСния частСй издСлия ΠΈ/ΠΈΠ»ΠΈ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ с описаниСм взаимосвязи ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΎΠ² дСйствия ΠΎΡ‚ элСктричСской энСргии».

ПослС опрСдСлСния Π² Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π΅ содСрТатся ΠΏΡ€Π°Π²ΠΈΠ»Π° Ρ€Π΅Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ Π½Π° Π±ΡƒΠΌΠ°Π³Π΅ ΠΈ Π² ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ½Ρ‹Ρ… срСдах ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… соСдинСний, ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΈ графичСского изобраТСния элСктричСских элСмСнтов.

Π‘Π»Π΅Π΄ΡƒΠ΅Ρ‚ Π·Π°ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρ‡Π°Ρ‰Π΅ Π² домашнСй ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ всСго Ρ‚Ρ€ΠΈ Ρ‚ΠΈΠΏΠ° элСктросхСм:

  • ΠœΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Π΅ – для ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° изобраТаСтся пСчатная ΠΏΠ»Π°Ρ‚Π° с располоТСниСм элСмСнтов ΠΏΡ€ΠΈ Ρ‡Π΅Ρ‚ΠΊΠΎΠΌ ΡƒΠΊΠ°Π·Π°Π½ΠΈΠΈ мСста, Π½ΠΎΠΌΠΈΠ½Π°Π»Π°, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ° крСплСния ΠΈ подвСдСния ΠΊ Π΄Ρ€ΡƒΠ³ΠΈΠΌ дСталям. Π’ схСмах элСктропроводки для ΠΆΠΈΠ»Ρ‹Ρ… ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΉ указываСтся количСство, мСсто располоТСния, Π½ΠΎΠΌΠΈΠ½Π°Π», способ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Ρ‚ΠΎΡ‡Π½Ρ‹Π΅ указания для ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ², Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ ΠΈ Ρ‚.ΠΏ.
  • ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ – Π½Π° Π½ΠΈΡ… ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ связи, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΈ характСристика ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ элСмСнта для сСтСй ΠΈΠ»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ². Π Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ ΠΏΠΎΠ»Π½Ρ‹Π΅ ΠΈ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ схСмы. Π’ ΠΏΠ΅Ρ€Π²ΠΎΠΌ случаС изобраТаСтся ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒ, ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ элСмСнтами ΠΈ сама силовая Ρ†Π΅ΠΏΡŒ; Π² Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ схСмС ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‚ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ†Π΅ΠΏΡŒΡŽ с ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ΠΌ ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов Π½Π° ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… листах.
  • Π€ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ – здСсь Π±Π΅Π· Π΄Π΅Ρ‚Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ физичСских Π³Π°Π±Π°Ρ€ΠΈΡ‚ΠΎΠ² ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² указываСтся основныС ΡƒΠ·Π»Ρ‹ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΈΠ»ΠΈ Ρ†Π΅ΠΏΠΈ. Π›ΡŽΠ±Π°Ρ Π΄Π΅Ρ‚Π°Π»ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°Ρ‚ΡŒΡΡ Π² Π²ΠΈΠ΄Π΅ Π±Π»ΠΎΠΊΠ° с Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ, Π΄ΠΎΠΏΠΎΠ»Π½Π΅Π½Π½ΠΎΠ³ΠΎ связями с Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ элСмСнтами устройства.

ГрафичСскиС обозначСния Π² элСктричСских схСмах


ДокумСнтация, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ ΠΏΡ€Π°Π²ΠΈΠ»Π° ΠΈ способы графичСского обозначСния элСмСнтов схСмы, прСдставлСна трСмя Π“ΠžΠ‘Π’Π°ΠΌΠΈ:
  • 2.755-87 – графичСскиС условныС обозначСния ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… ΠΈ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… соСдинСний.
  • 2.721-74 – графичСскиС условныС обозначСния Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΈ ΡƒΠ·Π»ΠΎΠ² ΠΎΠ±Ρ‰Π΅Π³ΠΎ примСнСния.
  • 2.709-89 – графичСскиС условныС обозначСния Π² элСктросхСмах участков Ρ†Π΅ΠΏΠ΅ΠΉ, оборудования, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… соСдинСний ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², элСктроэлСмСнтов.

Π’ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π΅ с ΡˆΠΈΡ„Ρ€ΠΎΠΌ 2.755-87 примСняСтся для схСм ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… элСктрощитов, условныС графичСскиС изобраТСния (Π£Π“Πž) Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Ρ… Ρ€Π΅Π»Π΅, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ², автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, ΠΈΠ½ΠΎΠ³ΠΎ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ оборудования. ΠžΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΠ΅Ρ‚ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π² Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π°Ρ… Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΈ Π£Π—Πž.

На страницах Π“ΠžΠ‘Π’ 2.702-2011 допускаСтся ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ этих элСмСнтов Π² ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ»ΡŒΠ½ΠΎΠΌ порядкС, с ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½ΠΈΠ΅ΠΌ пояснСний, Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠΈ Π£Π“Πž ΠΈ самой схСмы Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΈ Π£Π—Πž.
Π’ Π“ΠžΠ‘Π’ 2.721-74 содСрТатся Π£Π“Πž, примСняСмыС для Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ.

Π’ΠΠ–ΠΠž: Для обозначСния ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ оборудования сущСствуСт:

4 Π±Π°Π·ΠΎΠ²Ρ‹Ρ… изобраТСния Π£Π“Πž

Π£Π“ΠžΠΠ°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ
Π Π°Π·ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ
ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΠΉ
ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΠΉ с Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ΠΌ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ полоТСния

9 Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠ² Π£Π“Πž

Π’ΠΠ–ΠΠž: ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ 1 – 3 ΠΈ 6 – 9 наносятся Π½Π° Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Π΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹, 4 ΠΈ 5 – ΠΏΠΎΠΌΠ΅Ρ‰Π°ΡŽΡ‚ΡΡ Π½Π° ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Π΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Π£Π“Πž для ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… схСм элСктрощитов

Π£Π“ΠžΠΠ°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅
Π’Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ΅ Ρ€Π΅Π»Π΅
ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€Π°
Π ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊ – Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ
Автомат – автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ
ΠŸΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΡŒ
Π”ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ
Π£Π—Πž
Врансформатор напряТСния
Врансформатор Ρ‚ΠΎΠΊΠ°
Π ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊ (Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ) с ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΌ
Автомат для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ двигатСля (со встроСнным Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹ΠΌ Ρ€Π΅Π»Π΅)
Частотный ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ
ЭлСктросчСтчик
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ с ΠΊΠ½ΠΎΠΏΠΊΠΎΠΉ «сброс» ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠΌ Π½Π°ΠΆΠΈΠΌΠ½Ρ‹ΠΌ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹ΠΌ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΌ, с Π²ΠΎΠ·Π²Ρ€Π°Ρ‚ΠΎΠΌ ΠΈ Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ посрСдством ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° элСмСнта управлСния
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ с Π½Π°ΠΆΠΈΠΌΠ½Ρ‹ΠΌ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹ΠΌ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΌ, с Π²ΠΎΠ·Π²Ρ€Π°Ρ‚ΠΎΠΌ ΠΈ Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ посрСдством втягивания ΠΊΠ½ΠΎΠΏΠΊΠΈ элСмСнта управлСния
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ с Π½Π°ΠΆΠΈΠΌΠ½Ρ‹ΠΌ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹ΠΌ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΌ, с Π²ΠΎΠ·Π²Ρ€Π°Ρ‚ΠΎΠΌ ΠΈ Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ посрСдством ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΠΎΠ³ΠΎ наТатия Π½Π° ΠΊΠ½ΠΎΠΏΠΊΡƒ элСмСнта управлСния
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ с Π½Π°ΠΆΠΈΠΌΠ½Ρ‹ΠΌ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹ΠΌ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΌ, с Π²ΠΎΠ·Π²Ρ€Π°Ρ‚ΠΎΠΌ ΠΈ Ρ€Π°Π·ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ автоматичСски элСмСнта управлСния
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½Π½Ρ‹ΠΌ дСйствиСм, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ инициируСтся ΠΏΡ€ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚Π΅ ΠΈ срабатывании
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½Π½Ρ‹ΠΌ дСйствиСм, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ срабатываСт Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚Π΅
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½Π½Ρ‹ΠΌ дСйствиСм, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ инициируСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ срабатывании
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½Π½Ρ‹ΠΌ дСйствиСм, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ приводится Π² Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΏΡ€ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚Π΅ ΠΈ срабатывании
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½Π½Ρ‹ΠΌ дСйствиСм, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ срабатываСт Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚Π΅
Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ с Π·Π°ΠΌΠ΅Π΄Π»Π΅Π½Π½Ρ‹ΠΌ дСйствиСм, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ срабатывании
ΠšΠ°Ρ‚ΡƒΡˆΠΊΠ° Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ€Π΅Π»Π΅
ΠšΠ°Ρ‚ΡƒΡˆΠΊΠ° Ρ„ΠΎΡ‚ΠΎΡ€Π΅Π»Π΅
ΠšΠ°Ρ‚ΡƒΡˆΠΊΠ° Ρ€Π΅Π»Π΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ
ΠžΠ±Ρ‰Π΅Π΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ Ρ€Π΅Π»Π΅ ΠΈΠ»ΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€Π°
Π›Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° индикационная (свСтовая), ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ
ΠœΠΎΡ‚ΠΎΡ€-ΠΏΡ€ΠΈΠ²ΠΎΠ΄
КлСмма (Ρ€Π°Π·Π±ΠΎΡ€Π½ΠΎΠ΅ соСдинСниС)
Варистор, ОПН (ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚Π΅Π»ΡŒ пСрСнапряТСния)
Разрядник
Π ΠΎΠ·Π΅Ρ‚ΠΊΠ° (Ρ€Π°Π·ΡŠΠ΅ΠΌΠ½ΠΎΠ΅ соСдинСниС):
ΠΠ°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ элСмСнт

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… элСктроприборов для характСристики ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Ρ†Π΅ΠΏΠΈ

Π£Π“ΠžΠΠ°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅
PFЧастотомСр
PWΠ’Π°Ρ‚Ρ‚ΠΌΠ΅Ρ‚Ρ€
PVΠ’ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€
PAАмпСрмСтр

Π“ΠžΠ‘Π’ 2.271-74 приняты ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ обозначСния Π² элСктрощитах для шин ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²:

Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния Π² элСктричСских схСмах

Нормативы Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎΠ³ΠΎ обозначСния элСмСнтов Π½Π° элСктричСских схСмах ΠΎΠΏΠΈΡΡ‹Π²Π°ΡŽΡ‚ΡΡ Π² Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π΅ Π“ΠžΠ‘Π’ 2.710-81 с Π½Π°Π·Π²Π°Π½ΠΈΠ΅ΠΌ тСкста Β«Π•Π‘ΠšΠ”. Π‘ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ обозначСния Π² элСктричСских схСмах». Π—Π΄Π΅ΡΡŒ Π½Π΅ указываСтся ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΊΠ° для Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΈ Π£Π—Πž, Ρ‡Ρ‚ΠΎ Π² ΠΏ. 2.2.12 этого Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π° прописываСтся, ΠΊΠ°ΠΊ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΌΠ½ΠΎΠ³ΠΎΠ±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌΠΈ ΠΊΠΎΠ΄Π°ΠΌΠΈ. Для основных элСмСнтов элСктрощитов приняты ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ ΠΊΠΎΠ΄ΠΈΡ€ΠΎΠ²ΠΊΠΈ:

ΠΠ°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅
Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ автоматичСский Π² силовой Ρ†Π΅ΠΏΠΈQF
Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ автоматичСский Π² ΡƒΠΏΡ€Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ Ρ†Π΅ΠΏΠΈSF
Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ автоматичСский с Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚ΠΎΠΉ ΠΈΠ»ΠΈ Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚QFD
Π ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊ ΠΈΠ»ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈQS
Π£Π—Πž (устройство Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ)QSD
ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€KM
Π Π΅Π»Π΅ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ΅F, KK
Π’Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ Ρ€Π΅Π»Π΅KT
Π Π΅Π»Π΅ напряТСнияKV
Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ΅ Ρ€Π΅Π»Π΅KI
Π€ΠΎΡ‚ΠΎΡ€Π΅Π»Π΅KL
ОПН, разрядникFV
ΠŸΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΡŒ ΠΏΠ»Π°Π²ΠΊΠΈΠΉFU
Врансформатор напряТСнияTV
Врансформатор Ρ‚ΠΎΠΊΠ°TA
Частотный ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒUZ
АмпСрмСтрPA
Π’Π°Ρ‚Ρ‚ΠΌΠ΅Ρ‚Ρ€PW
ЧастотомСрPF
Π’ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€PV
Π‘Ρ‡Π΅Ρ‚Ρ‡ΠΈΠΊ энСргии Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉPI
Π‘Ρ‡Π΅Ρ‚Ρ‡ΠΈΠΊ энСргии Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉPK
Π­Π»Π΅ΠΌΠ΅Π½Ρ‚ нагрСванияEK
ЀотоэлСмСнтBL
ΠžΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ Π»Π°ΠΌΠΏΠ°EL
Π›Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° ΠΈΠ»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ†ΠΈΠΈ свСтовойHL
РазъСм ΡˆΡ‚Π΅ΠΏΡΠ΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΈΠ»ΠΈ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ°XS
ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΈΠ»ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² ΡƒΠΏΡ€Π°Π²Π»ΡΡŽΡ‰ΠΈΡ… цСпяхSA
ΠšΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹ΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² ΡƒΠΏΡ€Π°Π²Π»ΡΡŽΡ‰ΠΈΡ… цСпяхSB
ΠšΠ»Π΅ΠΌΠΌΡ‹XT

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ элСктрооборудования Π½Π° ΠΏΠ»Π°Π½Π°Ρ…

НСсмотря Π½Π° Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ Π“ΠžΠ‘Π’ 2.702-2011 ΠΈ Π“ΠžΠ‘Π’ 2.701-2008 ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Π΅Ρ‚ Ρ‚Π°ΠΊΠΎΠΉ Π²ΠΈΠ΄ элСктросхСмы ΠΊΠ°ΠΊ «схСма располоТСния» для проСктирования сооруТСний ΠΈ Π·Π΄Π°Π½ΠΈΠΉ, ΠΏΡ€ΠΈ этом Π½ΡƒΠΆΠ½ΠΎ Ρ€ΡƒΠΊΠΎΠ²ΠΎΠ΄ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π°ΠΌΠΈ Π“ΠžΠ‘Π’ 21.210-2014, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… указываСтся Β«Π‘ΠŸΠ”Π‘.

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΡ Π½Π° ΠΏΠ»Π°Π½Π°Ρ… условных графичСских ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ ΠΈ элСктрооборудования». Π’ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π΅ установлСно Π£Π“Πž Π½Π° ΠΏΠ»Π°Π½Π°Ρ… ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ элСктросСтСй элСктрооборудования (ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ², Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ, элСктрощитов, трансформаторов), ΠΊΠ°Π±Π΅Π»ΡŒΠ½Ρ‹Ρ… Π»ΠΈΠ½ΠΈΠΉ, ΡˆΠΈΠ½ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², шин.

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ этих условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для составлСния Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ΠΉ элСктричСского освСщСния, силового элСктрооборудования, элСктроснабТСния ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΏΠ»Π°Π½ΠΎΠ². ИспользованиС Π΄Π°Π½Π½Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ примСняСтся Ρ‚Π°ΠΊΠΆΠ΅ Π² ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… схСмах элСктрощитов.

УсловныС графичСскиС изобраТСния элСктрооборудования, элСктротСхничСских устройств ΠΈ элСктроприСмников

ΠšΠΎΠ½Ρ‚ΡƒΡ€Ρ‹ всСх ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅ΠΌΡ‹Ρ… устройств, Π² зависимости ΠΎΡ‚ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½ΠΎΠΉ насыщСнности ΠΈ слоТности ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΠΈ, ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‚ΡΡ согласно Π“ΠžΠ‘Π’ 2.302 Π² ΠΌΠ°ΡΡˆΡ‚Π°Π±Π΅ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ° ΠΏΠΎ фактичСским Π³Π°Π±Π°Ρ€ΠΈΡ‚Π°ΠΌ.

УсловныС графичСскиС обозначСния Π»ΠΈΠ½ΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ ΠΈ Ρ‚ΠΎΠΊΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²

УсловныС графичСскиС изобраТСния шин ΠΈ ΡˆΠΈΠ½ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²

Π’ΠΠ–ΠΠž: ΠŸΡ€ΠΎΠ΅ΠΊΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ ΡˆΠΈΠ½ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π΄ΠΎΠ»ΠΆΠ½ΠΎ Ρ‚ΠΎΡ‡Π½ΠΎ ΡΠΎΠ²ΠΏΠ°Π΄Π°Ρ‚ΡŒ Π½Π° схСмС с мСстом Π΅Π³ΠΎ крСплСния.

УсловныС графичСскиС изобраТСния ΠΊΠΎΡ€ΠΎΠ±ΠΎΠΊ, ΡˆΠΊΠ°Ρ„ΠΎΠ², Ρ‰ΠΈΡ‚ΠΎΠ² ΠΈ ΠΏΡƒΠ»ΡŒΡ‚ΠΎΠ²

УсловныС графичСскиС обозначСния Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ

На страницах Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ Π“ΠžΠ‘Π’ 21.210-2014 для ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, Π΄ΠΈΠΌΠΌΠ΅Ρ€ΠΎΠ² (свСторСгуляторов) ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ ΠΎΡ‚Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ обозначСния Π½Π΅ прСдусмотрСно. Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… схСмах, согласно ΠΏ. 4.7. Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½ΠΎΠ³ΠΎ Π°ΠΊΡ‚Π° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ»ΡŒΠ½Ρ‹Π΅ обозначСния.

УсловныС графичСскиС обозначСния ΡˆΡ‚Π΅ΠΏΡΠ΅Π»ΡŒΠ½Ρ‹Ρ… Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ

УсловныС графичСскиС обозначСния ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ² ΠΈ ΠΏΡ€ΠΎΠΆΠ΅ΠΊΡ‚ΠΎΡ€ΠΎΠ²

ОбновлСнная вСрсия Π“ΠžΠ‘Π’ содСрТит изобраТСния ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΎΠ² с Π»Π°ΠΌΠΏΠ°ΠΌΠΈ Π»ΡŽΠΌΠΈΠ½Π΅ΡΡ†Π΅Π½Ρ‚Π½Ρ‹ΠΌΠΈ ΠΈ свСтодиодными.

УсловныС графичСскиС обозначСния Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² контроля ΠΈ управлСния

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ графичСскиС ΠΈ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ изобраТСния элСктродСталСй ΠΈ элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π½Π΅ ΠΏΠΎΠ»Π½Ρ‹ΠΌ списком, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π² Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π°Ρ… содСрТится ΠΌΠ½ΠΎΠ³ΠΎ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… Π·Π½Π°ΠΊΠΎΠ² ΠΈ ΡˆΠΈΡ„Ρ€ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π² Π±Ρ‹Ρ‚Ρƒ практичСски Π½Π΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ. Для чтСния элСктричСских схСм потрСбуСтся ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎ Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², ΠΏΡ€Π΅ΠΆΠ΄Π΅ всСго – страну производитСля ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΈΠ»ΠΈ элСктрооборудования, ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ ΠΈ ΠΊΠ°Π±Π΅Π»Π΅ΠΉ. БущСствуСт Ρ€Π°Π·Π½ΠΈΡ†Π° Π² ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ ΠΈ условном ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΈ Π½Π° схСмах, Ρ‡Ρ‚ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ изрядно ΡΠ±ΠΈΡ‚ΡŒ с Ρ‚ΠΎΠ»ΠΊΡƒ.

Π’ΠΎ-Π²Ρ‚ΠΎΡ€Ρ‹Ρ…, слСдуСт Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Ρ€Π°ΡΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ Ρ‚Π°ΠΊΠΈΠ΅ участки, ΠΊΠ°ΠΊ пСрСсСчСниС ΠΈΠ»ΠΈ отсутствиС ΠΎΠ±Ρ‰Π΅ΠΉ сСти для располоТСнных с Π½Π°ΠΊΠ»Π°Π΄ΠΊΠΎΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ². На Π·Π°Ρ€ΡƒΠ±Π΅ΠΆΠ½Ρ‹Ρ… схСмах ΠΏΡ€ΠΈ отсутствии Ρƒ ΡˆΠΈΠ½Ρ‹ ΠΈΠ»ΠΈ кабСля ΠΎΠ±Ρ‰Π΅Π³ΠΎ питания с ΠΏΠ΅Ρ€Π΅ΡΠ΅ΠΊΠ°ΡŽΡ‰ΠΈΠΌΠΈ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π°ΠΌΠΈ, рисуСтся ΠΏΠΎΠ»ΡƒΠΊΡ€ΡƒΠ³ΠΎΠ²ΠΎΠ΅ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠ΅Π½ΠΈΠ΅ Π² мСстС соприкосновСния. Π’ отСчСствСнных схСмах это Π½Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ.

Если схСма изобраТаСтся Π±Π΅Π· соблюдСния установлСнных Π“ΠžΠ‘Π’Π°ΠΌΠΈ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²ΠΎΠ², Ρ‚ΠΎ Π΅Π΅ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ эскизом. Но для этой ΠΊΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΠΈ Ρ‚Π°ΠΊΠΆΠ΅ Π΅ΡΡ‚ΡŒ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ трСбования, согласно ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΠΏΠΎ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠΌΡƒ эскизу Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒΡΡ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π±ΡƒΠ΄ΡƒΡ‰Π΅ΠΉ элСктропроводки ΠΈΠ»ΠΈ конструкции ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Рисунки ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ для составлСния ΠΏΠΎ Π½ΠΈΠΌ Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ΠΉ ΠΈ схСм, с Π½ΡƒΠΆΠ½Ρ‹ΠΌΠΈ обозначСниями, ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ ΠΈ соблюдСниСм ΠΌΠ°ΡΡˆΡ‚Π°Π±ΠΎΠ².

remboo.ru

ГрафичСскоС Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π­Π»Π΅ΠΌΠ΅Π½Ρ‚ΠΎΠ² ЭлСктричСских Π‘Ρ…Π΅ΠΌ Гост

ΠŸΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΡΠ²Π΅Ρ‚ΠΎΠΈΠ·Π»ΡƒΡ‡Π°ΡŽΡ‰ΠΈΠΉ Π΄ΠΈΠΎΠ΄ ΠΏΠΎΠΊΠ°Π·Π°Π½ Π½Π° рис.


ДопускаСтся ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ смСшанноС ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ статора β€” Ρ€Π°Π·Π²Π΅Ρ€Π½ΡƒΡ‚Ρ‹ΠΌ способом, ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ Ρ€ΠΎΡ‚ΠΎΡ€Π° β€” ΡƒΠΏΡ€ΠΎΡ‰Π΅Π½Π½Ρ‹ΠΌ рис.

Π­Π»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹ контроля управлСния ΠΏΠΎΠΌΠ΅Ρ‰Π°ΡŽΡ‚ Π½Π° Π΄Ρ€ΡƒΠ³ΠΎΠΌ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ фотоэлСктричСских ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² Рис.
УсловныС графичСскиС обозначСния радиоэлСмСнтов

И ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΡƒ приходится ΠΎΡ‚ΡΠ»Π΅ΠΆΠΈΠ²Π°Ρ‚ΡŒ измСнСния ΠΈ Π½ΠΎΠ²Ρ‹Π΅ трСбования Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ΠΎΠ², измСнСния Π² Π»ΠΈΠ½Π΅ΠΉΠΊΠ°Ρ… ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ элСктрооборудования, постоянно ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ свою ΠΊΠ²Π°Π»ΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΡŽ Π½Π° Π΄ΠΎΠ»ΠΆΠ½ΠΎΠΌ ΡƒΡ€ΠΎΠ²Π½Π΅. I β€” ΠžΡ‚Π²Π΅Ρ‚Π²Π»Π΅Π½ΠΈΡ.

Π’ΠΈΠ΄Ρ‹ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ² На рисункС ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΡ‘Π½ Π΄Π²ΡƒΡ…ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ.

G β€” ΠŸΠ΅Ρ€Π΅ΡΠ΅Ρ‡Π΅Π½ΠΈΠ΅ с отсутствиСм соСдинСния. Богласно принятой классификации Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ Π΄Π΅ΡΡΡ‚ΡŒ Π²ΠΈΠ΄ΠΎΠ² схСм, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π² элСктротСхникС, Ρ‡Π°Ρ‰Π΅ всСго, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Ρ‚Ρ€ΠΈ: Π€ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π°Ρ, Π½Π° Π½Π΅ΠΉ прСдставлСны ΡƒΠ·Π»ΠΎΠ²Ρ‹Π΅ элСмСнты ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ ΠΊΠ°ΠΊ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΈ , Π° Ρ‚Π°ΠΊΠΆΠ΅ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‰ΠΈΠ΅ ΠΈΡ… Π»ΠΈΠ½ΠΈΠΈ связи.

ΠŸΡ€Π°Π²ΠΈΠ»Π° оформлСния ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… элСктричСских схСм Π’ настоящСС врСмя ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ элСктричСскиС схСмы трансформаторных подстанций Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ Π² соотвСтствии с Π“ΠžΠ‘Π’ ΠŸΡ€ΠΈΠΌΠ΅Ρ€ ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ схСмы ΠœΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Π΅ элСктричСскиС схСмы.


УсловныС графичСскиС обозначСния ΠΈ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… элСмСнтов ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… схСм: Π‘Ρ‚Π°Π½Π΄Π°Ρ€Ρ‚Ρ‹.

Как Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ элСктричСскиС схСмы. Π Π°Π΄ΠΈΠΎΠ΄Π΅Ρ‚Π°Π»ΠΈ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

2 НормативныС ссылки

Π›ΡŽΠ±Π°Ρ Π΄Π΅Ρ‚Π°Π»ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°Ρ‚ΡŒΡΡ Π² Π²ΠΈΠ΄Π΅ Π±Π»ΠΎΠΊΠ° с Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ, Π΄ΠΎΠΏΠΎΠ»Π½Π΅Π½Π½ΠΎΠ³ΠΎ связями с Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ элСмСнтами устройства. Π’ΠΎΠΎΠ±Ρ‰Π΅, нормативная Π»ΠΈΡ‚Π΅Ρ€Π°Ρ‚ΡƒΡ€Π° изучаСтся ΠΏΠΎ Ρ…ΠΎΠ΄Ρƒ Ρ€Π°Π±ΠΎΡ‚Ρ‹, проСктирования. Часто Ρ€Π°ΡΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°ΡŽΡ‚ΡΡ вопросы размСщСния элСктрооборудования Π² помСщСниях Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ назначСния, Π² помСщСниях Ρ†Π΅Ρ…ΠΎΠ², подстанций ΠΈΡ‚. ΠžΠ±Ρ‰Π΅Π΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅.

ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ Ρ‚Ρ€Π΅Ρ…ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹ΠΉ с самовозвратом Π² Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠΉ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ 5.

Π’ основании ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½ΠΎΠΉ части ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² Ρ€Π°Π·Ρ€Π΅ΡˆΠ°Π΅Ρ‚ΡΡ ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π½Π΅Π·Π°Ρ‡Π΅Ρ€Π½Π΅Π½Π½ΡƒΡŽ Ρ‚ΠΎΡ‡ΠΊΡƒ рис. ΠŸΡ€ΠΈ нСбольшом расстоянии ΠΌΠ΅ΠΆΠ΄Ρƒ устройствами, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΌΠΈ ΠΌΠ΅Ρ…Π°Π½ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ связь, Π³Π΄Π΅ линию мСханичСской связи ΠΈΠ·ΠΎΠ±Ρ€Π°Π·ΠΈΡ‚ΡŒ ΡˆΡ‚Ρ€ΠΈΡ…ΠΎΠ²ΠΎΠΉ Π»ΠΈΠ½ΠΈΠ΅ΠΉ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ, Π΅Π΅ допускаСтся ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°Ρ‚ΡŒ двумя ΡΠΏΠ»ΠΎΡˆΠ½Ρ‹ΠΌΠΈ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ линиями.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ€Π°Π·Π½Ρ‹Ρ… Π²ΠΈΠ΄ΠΎΠ² Π²Ρ€Π°Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ двиТСния Π’Ρ€Π°Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ Π² ΠΎΠ΄Π½ΠΎΠΌ ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ β€” ΠΏΠΎ рис.


Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΡ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² Ρ€Π°Π·Ρ€Π΅ΡˆΠ°Π΅Ρ‚ΡΡ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°Ρ‚ΡŒ Π² Π·Π΅Ρ€ΠΊΠ°Π»ΡŒΠ½ΠΎ-ΠΏΠΎΠ²Π΅Ρ€Π½ΡƒΡ‚ΠΎΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ: Π·Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ рис. Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния Наряду с Π£Π“Πž для Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ опрСдСлСния названия ΠΈ назначСния элСмСнтов, Π½Π° схСмы наносят Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅.

Π€ΠΈΠ»ΡŒΡ‚Ρ€ ΠΊΠ²Π°Ρ€Ρ†Π΅Π²Ρ‹ΠΉ ZQ ΠŸΠΎΡ€ΡΠ΄ΠΊΠΎΠ²Ρ‹Π΅ Π½ΠΎΠΌΠ΅Ρ€Π° элСмСнтам слСдуСт ΠΏΡ€ΠΈΡΠ²Π°ΠΈΠ²Π°Ρ‚ΡŒ, начиная с Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹, Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… Π³Ρ€ΡƒΠΏΠΏΡ‹ элСмСнтов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ Π½Π° схСмС присвоСно ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠ΅ Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎΠ΅ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΎΠ½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Q1, Q2, Q3, Π² соотвСтствии с ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ ΠΈΡ… располоТСния Π½Π° схСмС свСрху Π²Π½ΠΈΠ· ΠΈ слСва Π½Π°ΠΏΡ€Π°Π²ΠΎ. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‰Π΅ΠΉ части элСктромСханичСских устройств Рис.

Π’ тСкстС Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π° ΠΈΠ·Π»ΠΎΠΆΠ΅Π½Ρ‹ Ρ‡Π΅Ρ‚ΠΊΠΈΠ΅ трСбования Π² подробностях ΠΊ элСктросхСмам всСх Π²ΠΈΠ΄ΠΎΠ².
Π­Π»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹ элСктричСских схСм. Π Π΅Π»Π΅.

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

Π’ΠΈΠ΄Ρ‹ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ² На рисункС ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΡ‘Π½ Π΄Π²ΡƒΡ…ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ. Π• β€” ИМ, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ установлСн Ρ€ΡƒΡ‡Π½ΠΎΠΉ ΠΏΡ€ΠΈΠ²ΠΎΠ΄.


ΠŸΡ€ΡΠΌΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ΅ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ Π² ΠΎΠ΄Π½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ одностороннСС β€” ΠΏΠΎ рис. ΠŸΡ€ΠΈ ΠΌΠ½ΠΎΠ³ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΌ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΈ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ всС Π»ΠΈΠ½ΠΈΠΈ Π² соотвСтствии с числом Ρ„Π°Π·, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Π΅ рис.

Когда строСниС ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈΠ»ΠΈ устройств Π½Π΅ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ ΠΎΡΠΎΠ±ΡƒΡŽ ΡΠ»ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ, Ρ‚ΠΎ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠΈ ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ Π² Π΅Π΄ΠΈΠ½Ρ‹ΠΉ ΠΏΠ»Π°Π½, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ ΠΏΠΎΠ»Π½ΠΎΠΉ схСмой. ΠœΠ΅ΠΆΠ΄Ρƒ элСмСнтами проводят Π»ΠΈΠ½ΠΈΠΈ связи. Π’Π°ΠΊΠΆΠ΅ это относится ΠΊ рСзисторам, свСтодиодам, Π΄ΠΈΠΎΠ΄Π°ΠΌ, тиристорам ΠΈ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ°ΠΌ.

Π§Ρ‚ΠΎΠ±Ρ‹ Π½Π°ΡƒΡ‡ΠΈΡ‚ΡŒΡΡ Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ элСктричСскиС схСмы Π½Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ Π½Π°ΠΈΠ·ΡƒΡΡ‚ΡŒ всС Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния, графичСскиС изобраТСния Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… элСмСнтов, достаточно ΠΎΡ€ΠΈΠ΅Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π“ΠžΠ‘Π’Π°Ρ… Π•Π‘ΠšΠ”. ΠŸΡ€ΠΈ разнСсСнном способС изобраТСния ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹Ρ… элСмСнтов устройств обозначСния Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ² ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠΉ составной части элСмСнта устройства.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ элСктромСханичСских ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… соСдинСний ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ обозначСния ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Ρ… пускатСлСй, Ρ€Π΅Π»Π΅, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² ΠΊΠΎΠΌΠΌΡƒΠ½ΠΈΠΊΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… устройств, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π½ΠΈΠΆΠ΅. Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π·Π½Π°ΠΊΠΈ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ Π½Π°ΠΉΡ‚ΠΈ Π½Π° схСмС ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΊΠ½ΠΎΠΏΠΎΠΊ управлСния , Ρ€Π΅Π»Π΅ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, ΠΏΡƒΡ‚Π΅Π²Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΈ Ρ‚. Π’Π°Π±Π»ΠΈΡ†Ρ‹ допускаСтся Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ разнСсСнным способом.


ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ‚Π°ΠΊΠΎΠΉ схСмы прСдставлСн Π½ΠΈΠΆΠ΅. Π›Π°ΠΌΠΏΡ‹ Π£Π“Πž ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… элСктросхСм ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ Π½Π° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… элСктричСских схСмах ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ Ρ€Π°Π·ΡŠΡ‘ΠΌΡ‹, ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ, ΠΊΠ»Π΅ΠΌΠΌΡ‹, ёмкости.

ΠœΠ΅ΠΆΠ΄Ρƒ элСмСнтами проводят Π»ΠΈΠ½ΠΈΠΈ связи. Π˜Ρ… Ρ‡Ρ‘Ρ‚ΠΊΠΎ Π²ΠΈΠ΄Π½ΠΎ Π½Π° Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅. На схСмах силовая линия изобраТаСтся проходящСй Ρ‡Π΅Ρ€Π΅Π· ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΡŒ, рСзистор чСртится Π±Π΅Π· Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΡ… элСмСнтов. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ условноС графичСскоС ΠΈ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΉ ΠΊΠΎΠ΄ элСмСнтов элСктричСских схСм НаимСнованиС элСмСнта схСмы Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΉ ΠΊΠΎΠ΄ Машина элСктричСская.

ΠΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΌΡƒ полоТСнию Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ соотвСтствуСт Π·Π°ΡˆΡ‚Ρ€ΠΈΡ…ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ, Π° Π½Π΅ Π·Π°ΡˆΡ‚Ρ€ΠΈΡ…ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ β€” Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΉ. Π Π΅Π»Π΅, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€Ρ‹ ΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ Π›Π°ΠΌΠΏΡ‹, Ρ€Π°Π·ΡŠΡ‘ΠΌΠ½Ρ‹Π΅, Ρ€Π°Π·Π±ΠΎΡ€Π½Ρ‹Π΅ ΡƒΠ·Π»Ρ‹ ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ своё Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½ΠΎΠ΅ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅.
ЛСкция ΠΏΠΎ элСктротСхникС 1.1 β€” Π‘Ρ…Π΅ΠΌΡ‹ элСктричСской Ρ†Π΅ΠΏΠΈ

Π’ΠΎΠΊΠΎΠ²Π΅Π΄ΡƒΡ‰Π΅Π΅, ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠ΅, ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ оборудования

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠΉ схСмы Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠ° ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Π°Ρ. Для получСния ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒΡΡ ΠΊ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°ΠΌ, Π½ΠΎΠΌΠ΅Ρ€Π° государствСнных стандартов Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ для ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Π³Ρ€ΡƒΠΏΠΏΡ‹.

Когда строСниС ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈΠ»ΠΈ устройств Π½Π΅ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ ΠΎΡΠΎΠ±ΡƒΡŽ ΡΠ»ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ, Ρ‚ΠΎ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠΈ ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ Π² Π΅Π΄ΠΈΠ½Ρ‹ΠΉ ΠΏΠ»Π°Π½, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ ΠΏΠΎΠ»Π½ΠΎΠΉ схСмой. ΠžΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ Π² Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ участки сСти, ΠΏΠΎ ΠΌΠ΅Ρ€Π΅ нСобходимости.

ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΌΠ½ΠΎΠ³ΠΎΠΏΠΎΠ·ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹ΠΉ нСзависимых Ρ†Π΅ΠΏΠ΅ΠΉ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ ΡˆΠ΅ΡΡ‚ΠΈ Ρ†Π΅ΠΏΠ΅ΠΉ ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΡ ΠΊ ΠΏΠΏ.

Π‘ β€” ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ устройства с мСханичСской Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ. Π‘ β€” ΠžΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ ΠΈΡΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠ² ИМ.

НормативныС Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹

ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Π°Ρ мостовая Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ схСма с Π΄ΠΈΠΎΠ΄Π°ΠΌΠΈ мостик Π“Ρ€Π΅Ρ†Π° ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°Ρ‚ΡŒΡΡ Π² Ρ€Π°Π·Π²Π΅Ρ€Π½ΡƒΡ‚ΠΎΠΌ рис. Π’ зависимости ΠΎΡ‚ Π²ΠΈΠ΄Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π½Π° Π΅Π³ΠΎ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅ указываСтся Π²ΠΈΠ΄ воздСйствия, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹ΠΉ рис. Π’Π°ΠΊΠΆΠ΅ подраздСляСтся Π½Π° сухой ΠΈ масляный, Π² зависимости ΠΎΡ‚ способа охлаТдСния. ПослСдний Π“ΠžΠ‘Π’, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Ρ‹ΡˆΠ΅Π», Π΄ΠΎΠΏΠΎΠ»Π½Π΅Π½ ΠΌΠ½ΠΎΠ³ΠΈΠΌΠΈ Π½ΠΎΠ²Ρ‹ΠΌΠΈ обознвачСниями, Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π½Π° сСгодня с ΡˆΠΈΡ„Ρ€ΠΎΠΌ 2.

Π’ этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ рассмотрим условныС обозначСния Π² элСктричСских схСмах: ΠΊΠ°ΠΊΠΈΠ΅ Π±Ρ‹Π²Π°ΡŽ, Π³Π΄Π΅ Π½Π°ΠΉΡ‚ΠΈ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΡƒ, Ссли Π² ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π΅ ΠΎΠ½Π° Π½Π΅ ΡƒΠΊΠ°Π·Π°Π½Π°, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ ΠΈ подписан Ρ‚ΠΎΡ‚ ΠΈΠ»ΠΈ ΠΈΠ½ΠΎΠΉ элСмСнт Π½Π° схСмС. D β€” Π‘ΠΈΠΌΠ²ΠΎΠ» зазСмлСния.

1 ΠžΠ±Π»Π°ΡΡ‚ΡŒ примСнСния

Двумя полуокруТностями ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹Ρ… полюсов рис. Π Π°Π·ΠΌΠ΅Ρ€Ρ‹ Π² Π•Π‘ΠšΠ” Π Π°Π·ΠΌΠ΅Ρ€Ρ‹ графичСских ΠΈ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Ρ… ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΉ Π½Π° Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅, Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π° Π»ΠΈΠ½ΠΈΠΉ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΎΡ‚Π»ΠΈΡ‡Π°Ρ‚ΡŒΡΡ, Π½ΠΎ допустимо ΠΈΡ… ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Π½ΡΡ‚ΡŒ Π² Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅. Учитывая Ρ‚Π°ΠΊΠΈΠ΅ ΠΎΠ±ΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΡΡ‚Π²Π°, ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΠΈ ΠΏΠ΅Ρ€Π΅Π½ΠΈΠΌΠ°ΡŽΡ‚ практичСский ΠΎΠΏΡ‹Ρ‚ ΠΎΡ‚ Π±ΠΎΠ»Π΅Π΅ ΠΎΠΏΡ‹Ρ‚Π½Ρ‹Ρ… ΠΊΠΎΠ»Π»Π΅Π³, ΠΌΠ½ΠΎΠ³ΠΈΠ΅ Π²Π΅Ρ‰ΠΈ просто Π·Π½Π°ΡŽΡ‚ ΠΊΠ°ΠΊ Π΄Π΅Π»Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ, Π½ΠΎ Π½Π΅ Π·Π½Π°ΡŽΡ‚ ΠΏΠΎΡ‡Π΅ΠΌΡƒ. ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² с Ρ€ΡƒΡ‡Π½Ρ‹ΠΌ Π²ΠΎΠ·Π²Ρ€Π°Ρ‚ΠΎΠΌ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ согласно рис.

Π›Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ Ρ€ΠΈΡΡƒΡŽΡ‚ Π² Π²ΠΈΠ΄Π΅ ΠΊΡ€ΡƒΠ³ΠΎΠ² с ΠΏΠ΅Ρ€Π΅ΠΊΡ€Π΅ΡΡ‚ΡŒΠ΅ΠΌ Π²Π½ΡƒΡ‚Ρ€ΠΈ, ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΠΈ β€” это ΠΊΡ€ΡƒΠ³ΠΈ с двумя латинскими Π±ΡƒΠΊΠ²Π°ΠΌΠΈ ΠΈ Ρ‚. Π€ΠΈΠ»ΡŒΡ‚Ρ€ ΠΊΠ²Π°Ρ€Ρ†Π΅Π²Ρ‹ΠΉ ZQ ΠŸΠΎΡ€ΡΠ΄ΠΊΠΎΠ²Ρ‹Π΅ Π½ΠΎΠΌΠ΅Ρ€Π° элСмСнтам слСдуСт ΠΏΡ€ΠΈΡΠ²Π°ΠΈΠ²Π°Ρ‚ΡŒ, начиная с Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹, Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… Π³Ρ€ΡƒΠΏΠΏΡ‹ элСмСнтов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ Π½Π° схСмС присвоСно ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠ΅ Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎΠ΅ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΎΠ½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Q1, Q2, Q3, Π² соотвСтствии с ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ ΠΈΡ… располоТСния Π½Π° схСмС свСрху Π²Π½ΠΈΠ· ΠΈ слСва Π½Π°ΠΏΡ€Π°Π²ΠΎ. Π‘ β€” ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ устройства с мСханичСской Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², Ρ€Π΅Π»Π΅ ΠΈ ΠΊΠΎΠΌΠ°Π½Π΄ΠΎΠ°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² Рис. H β€” Π‘ΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠ΅ Π² мСстС пСрСсСчСния.
Π§ΠΈΡ‚Π°Π΅ΠΌ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ элСктричСскиС схСмы

tokzamer.ru

ГрафичСскоС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ€Π°Π΄ΠΈΠΎΠ΄Π΅Ρ‚Π°Π»Π΅ΠΉ Π½Π° схСмах

AM амплитудная модуляция
АПЧ автоматичСская подстройка частоты
ΠΠŸΠ§Π“ автоматичСская подстройка частоты Π³Π΅Ρ‚Π΅Ρ€ΠΎΠ΄ΠΈΠ½Π°
АПЧЀ автоматичСская подстройка частоты ΠΈ Ρ„Π°Π·Ρ‹
АРУ автоматичСская Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ° усилСния
АРЯ автоматичСская Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ° яркости
АБ акустичСская систСма
АЀУ Π°Π½Ρ‚Π΅Π½Π½ΠΎ-Ρ„ΠΈΠ΄Π΅Ρ€Π½ΠΎΠ΅ устройство
АЦП Π°Π½Π°Π»ΠΎΠ³ΠΎ-Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ
АЧΠ₯ Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄Π½ΠΎ-частотная характСристика
Π‘Π“Π˜ΠœΠ‘ большая гибридная ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Π°Ρ микросхСма
Π‘Π”Π£ бСспроводноС дистанционноС ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅
Π‘Π˜Π‘ большая ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Π°Ρ схСма
Π‘ΠžΠ‘ Π±Π»ΠΎΠΊ ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ сигналов
Π‘ΠŸ Π±Π»ΠΎΠΊ питания
Π‘Π  Π±Π»ΠΎΠΊ Ρ€Π°Π·Π²Π΅Ρ€Ρ‚ΠΊΠΈ
Π‘Π Πš Π±Π»ΠΎΠΊ Ρ€Π°Π΄ΠΈΠΎΠΊΠ°Π½Π°Π»Π°
Π‘Π‘ Π±Π»ΠΎΠΊ свСдСния
Π‘Π’Πš Π±Π»ΠΎΠΊΠΈΠ½Π³-трансформатор ΠΊΠ°Π΄Ρ€ΠΎΠ²Ρ‹ΠΉ
Π‘Π’Π‘ Π±Π»ΠΎΠΊΠΈΠ½Π³-трансформатор строчный
Π‘Π£ Π±Π»ΠΎΠΊ управлСния
Π‘Π¦ Π±Π»ΠΎΠΊ цвСтности
Π‘Π¦Π˜ Π±Π»ΠΎΠΊ цвСтности ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ (с ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ микросхСм)
Π’Π” Π²ΠΈΠ΄Π΅ΠΎΠ΄Π΅Ρ‚Π΅ΠΊΡ‚ΠΎΡ€
Π’Π˜Πœ врСмя-ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Π°Ρ модуляция
Π’Π£ Π²ΠΈΠ΄Π΅ΠΎΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ; Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ (Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅) устройство
Π’Π§ высокая частота
Π“ Π³Π΅Ρ‚Π΅Ρ€ΠΎΠ΄ΠΈΠ½
Π“Π’ Π³ΠΎΠ»ΠΎΠ²ΠΊΠ° воспроизводящая
Π“Π’Π§ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ высокой частоты
Π“Π’Π§ гипСрвысокая частота
Π“Π— Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ запуска; Π³ΠΎΠ»ΠΎΠ²ΠΊΠ° Π·Π°ΠΏΠΈΡΡ‹Π²Π°ΡŽΡ‰Π°Ρ
Π“Π˜Π  Π³Π΅Ρ‚Π΅Ρ€ΠΎΠ΄ΠΈΠ½Π½Ρ‹ΠΉ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ рСзонанса
Π“Π˜Π‘ гибридная ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Π°Ρ схСма
Π“ΠšΠ  Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ ΠΊΠ°Π΄Ρ€ΠΎΠ²ΠΎΠΉ Ρ€Π°Π·Π²Π΅Ρ€Ρ‚ΠΊΠΈ
Π“ΠšΠ§ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ ΠΊΠ°Ρ‡Π°ΡŽΡ‰Π΅ΠΉΡΡ частоты
Π“ΠœΠ’ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ ΠΌΠ΅Ρ‚Ρ€ΠΎΠ²Ρ‹Ρ… Π²ΠΎΠ»Π½
Π“ΠŸΠ” Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ ΠΏΠ»Π°Π²Π½ΠΎΠ³ΠΎ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π°
Π“Πž Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ ΠΎΠ³ΠΈΠ±Π°ΡŽΡ‰Π΅ΠΉ
Π“Π‘ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ сигналов
Π“Π‘Π  Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ строчной Ρ€Π°Π·Π²Π΅Ρ€Ρ‚ΠΊΠΈ
гсс Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ стандартных сигналов
Π³Π³ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ Ρ‚Π°ΠΊΡ‚ΠΎΠ²ΠΎΠΉ частоты
Π“Π£ Π³ΠΎΠ»ΠΎΠ²ΠΊΠ° ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Π°Ρ
ГУН Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€, управляСмый напряТСниСм
Π” Π΄Π΅Ρ‚Π΅ΠΊΡ‚ΠΎΡ€
Π΄Π² Π΄Π»ΠΈΠ½Π½Ρ‹Π΅ Π²ΠΎΠ»Π½Ρ‹
Π΄Π΄ Π΄Ρ€ΠΎΠ±Π½Ρ‹ΠΉ Π΄Π΅Ρ‚Π΅ΠΊΡ‚ΠΎΡ€
Π΄Π½ Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒ напряТСния
Π΄ΠΌ Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒ мощности
Π΄ΠΌΠ² Π΄Π΅Ρ†ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ²Ρ‹Π΅ Π²ΠΎΠ»Π½Ρ‹
Π”Π£ дистанционноС ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅
Π”Π¨ΠŸΠ€ динамичСский ΡˆΡƒΠΌΠΎΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€
ЕАББ Сдиная автоматизированная ΡΠ΅Ρ‚ΡŒ связи
Π•Π‘ΠšΠ” Сдиная систСма конструкторской Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ
Π·Π³ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ частоты; Π·Π°Π΄Π°ΡŽΡ‰ΠΈΠΉ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€
зс Π·Π°ΠΌΠ΅Π΄Π»ΡΡŽΡ‰Π°Ρ систСма; Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ сигнал; Π·Π²ΡƒΠΊΠΎΡΠ½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒ
Π—Π§ звуковая частота
И ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Ρ‚ΠΎΡ€
ΠΈΠΊΠΌ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎ-кодовая модуляция
ИКУ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ ΠΊΠ²Π°Π·ΠΈΠΏΠΈΠΊΠΎΠ²ΠΎΠ³ΠΎ уровня
имс ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Π°Ρ микросхСма
ΠΈΠ½ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… искаТСний
ΠΈΠ½Ρ‡ инфранизкая частота
ΠΈΠΎΠ½ источник ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²ΠΎΠ³ΠΎ напряТСния
ΠΈΠΏ источник питания
ΠΈΡ‡Ρ… ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ частотных характСристик
ΠΊ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ‚ΠΎΡ€
ΠšΠ‘Π’ коэффициСнт Π±Π΅Π³ΡƒΡ‰Π΅ΠΉ Π²ΠΎΠ»Π½Ρ‹
ΠšΠ’ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ Π²ΠΎΠ»Π½Ρ‹
ΠΊΠ²Ρ‡ ΠΊΡ€Π°ΠΉΠ½Π΅ высокая частота
ΠΊΠ·Π² ΠΊΠ°Π½Π°Π» записи-воспроизвСдСния
КИМ ΠΊΠΎΠ΄ΠΎ-ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Π°Ρ модуляции
ΠΊΠΊ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ ΠΊΠ°Π΄Ρ€ΠΎΠ²Ρ‹Π΅ ΠΎΡ‚ΠΊΠ»ΠΎΠ½ΡΡŽΡ‰Π΅ΠΉ систСмы
ΠΊΠΌ ΠΊΠΎΠ΄ΠΈΡ€ΡƒΡŽΡ‰Π°Ρ ΠΌΠ°Ρ‚Ρ€ΠΈΡ†Π°
ΠΊΠ½Ρ‡ ΠΊΡ€Π°ΠΉΠ½Π΅ низкая частота
ΠΊΠΏΠ΄ коэффициСнт ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ³ΠΎ дСйствия
КБ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ строчныС ΠΎΡ‚ΠΊΠ»ΠΎΠ½ΡΡŽΡ‰Π΅ΠΉ систСмы
ксв коэффициСнт стоячСй Π²ΠΎΠ»Π½Ρ‹
ксвн коэффициСнт стоячСй Π²ΠΎΠ»Π½Ρ‹ напряТСния
КВ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½Π°Ρ Ρ‚ΠΎΡ‡ΠΊΠ°
КЀ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ° Ρ„ΠΎΠΊΡƒΡΠΈΡ€ΡƒΡŽΡ‰Π°Ρ
Π›Π‘Π’ Π»Π°ΠΌΠΏΠ° Π±Π΅Π³ΡƒΡ‰Π΅ΠΉ Π²ΠΎΠ»Π½Ρ‹
Π»Π· линия Π·Π°Π΄Π΅Ρ€ΠΆΠΊΠΈ
Π»ΠΎΠ² Π»Π°ΠΌΠΏΠ° ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ Π²ΠΎΠ»Π½Ρ‹
Π»ΠΏΠ΄ Π»Π°Π²ΠΈΠ½Π½ΠΎ-ΠΏΡ€ΠΎΠ»Π΅Ρ‚Π½Ρ‹ΠΉ Π΄ΠΈΠΎΠ΄
Π»ΠΏΠΏΡ‚ Π»Π°ΠΌΠΏΠΎΠ²ΠΎ-ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹ΠΉ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€
ΠΌ модулятор
MA магнитная Π°Π½Ρ‚Π΅Π½Π½Π°
MB ΠΌΠ΅Ρ‚Ρ€ΠΎΠ²Ρ‹Π΅ Π²ΠΎΠ»Π½Ρ‹
ΠΌΠ΄ΠΏ структура ΠΌΠ΅Ρ‚Π°Π»Π»-диэлСктрик-ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ
МОП структура ΠΌΠ΅Ρ‚Π°Π»Π»-окисСл-ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ
мс микросхСма
МУ ΠΌΠΈΠΊΡ€ΠΎΡ„ΠΎΠ½Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ
Π½ΠΈ Π½Π΅Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ искаТСния
Π½Ρ‡ низкая частота
ΠžΠ‘ общая Π±Π°Π·Π° (Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ транзистора ΠΏΠΎ схСмС с ΠΎΠ±Ρ‰Π΅ΠΉ Π±Π°Π·ΠΎΠΉ)
ΠΎΠ²Ρ‡ ΠΎΡ‡Π΅Π½ΡŒ высокая частота
ΠΎΠΈ ΠΎΠ±Ρ‰ΠΈΠΉ исток (Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ транзистора *ΠΏΠΎ схСмС с ΠΎΠ±Ρ‰ΠΈΠΌ истоком)
ΠΎΠΊ ΠΎΠ±Ρ‰ΠΈΠΉ ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€ (Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ транзистора ΠΏΠΎ схСмС с обшим ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€ΠΎΠΌ)
ΠΎΠ½Ρ‡ ΠΎΡ‡Π΅Π½ΡŒ низкая частота
оос ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½Π°Ρ обратная связь
ОБ ΠΎΡ‚ΠΊΠ»ΠΎΠ½ΡΡŽΡ‰Π°Ρ систСма
ОУ ΠΎΠΏΠ΅Ρ€Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ
ОЭ обший эмиттСр (Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ транзистора ΠΏΠΎ схСмС с ΠΎΠ±Ρ‰ΠΈΠΌ эмиттСром)
ΠŸΠΠ’ повСрхностныС акустичСскиС Π²ΠΎΠ»Π½Ρ‹
пдс приставка Π΄Π²ΡƒΡ…Ρ€Π΅Ρ‡Π΅Π²ΠΎΠ³ΠΎ сопровоТдСния
ΠŸΠ”Π£ ΠΏΡƒΠ»ΡŒΡ‚ дистанционного управлСния
ΠΏΠΊΠ½ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ ΠΊΠΎΠ΄-напряТСниС
ΠΏΠ½ΠΊ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ напряТСниС-ΠΊΠΎΠ΄
ΠΏΠ½Ρ‡ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ напряТСниС частота
пос ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ обратная связь
ППУ ΠΏΠΎΠΌΠ΅Ρ…ΠΎΠΏΠΎΠ΄Π°Π²Π»ΡΡŽΡ‰Π΅Π΅ устройство
ΠΏΡ‡ промСТуточная частота; ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ частоты
ΠΏΡ‚ΠΊ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΈΠΎΠ½Π½Ρ‹Ρ… ΠΊΠ°Π½Π°Π»ΠΎΠ²
птс ΠΏΠΎΠ»Π½Ρ‹ΠΉ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΈΠΎΠ½Π½Ρ‹ΠΉ сигнал
ПВУ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Π°Ρ тСлСвизионная установка
ПУ ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ усили^Π΅Π³Ρ–ΡŒ
ΠŸΠ£Π’ ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ воспроизвСдСния
ΠŸΠ£Π— ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ записи
ПЀ полосовой Ρ„ΠΈΠ»ΡŒΡ‚Ρ€; ΠΏΡŒΠ΅Π·ΠΎΡ„ΠΈΠ»ΡŒΡ‚Ρ€
ΠΏΡ… пСрСдаточная характСристика
пцтс ΠΏΠΎΠ»Π½Ρ‹ΠΉ Ρ†Π²Π΅Ρ‚ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΈΠΎΠ½Π½Ρ‹ΠΉ сигнал
Π Π›Π‘ рСгулятор линСйности строк; радиолокационная станция
РП рСгистр памяти
Π ΠŸΠ§Π“ ручная подстройка частоты Π³Π΅Ρ‚Π΅Ρ€ΠΎΠ΄ΠΈΠ½Π°
Π Π Π‘ рСгулятор Ρ€Π°Π·ΠΌΠ΅Ρ€Π° строк
PC рСгистр сдвиговый; рСгулятор свСдСния
Π Π€ Ρ€Π΅ΠΆΠ΅ΠΊΡ‚ΠΎΡ€Π½Ρ‹ΠΉ ΠΈΠ»ΠΈ Π·Π°Π³Ρ€Π°ΠΆΠ΄Π°ΡŽΡ‰ΠΈΠΉ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€
РЭА радиоэлСктронная Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Π°
Π‘Π‘Π”Π£ систСма бСспроводного дистанционного управлСния
Π‘Π‘Π˜Π‘ ΡΠ²Π΅Ρ€Ρ…Π±ΠΎΠ»ΡŒΡˆΠ°Ρ ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Π°Ρ схСма
Π‘Π’ срСдниС Π²ΠΎΠ»Π½Ρ‹
свп сСнсорный Π²Ρ‹Π±ΠΎΡ€ ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌ
Π‘Π’Π§ свСрхвысокая частота
сг сигнал-Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€
сдв свСрхдлинныС Π²ΠΎΠ»Π½Ρ‹
Π‘Π”Π£ свСтодинамичСская установка; систСма дистанционного управлСния
БК сСлСктор ΠΊΠ°Π½Π°Π»ΠΎΠ²
Π‘ΠšΠ’ сСлСктор ΠΊΠ°Π½Π°Π»ΠΎΠ² всСволновый
ск-Π΄ сСлСктор ΠΊΠ°Π½Π°Π»ΠΎΠ² Π΄Π΅Ρ†ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ²Ρ‹Ρ… Π²ΠΎΠ»Π½
БК-М сСлСктор ΠΊΠ°Π½Π°Π»ΠΎΠ² ΠΌΠ΅Ρ‚Ρ€ΠΎΠ²Ρ‹Ρ… Π²ΠΎΠ»Π½
БМ ΡΠΌΠ΅ΡΠΈΡ‚Π΅Π»ΡŒ
Π΅Π½Ρ‡ свСрхнизкая частота
БП сигнал сСтчатого поля
сс синхросигнал
сси строчный ΡΠΈΠ½Ρ…Ρ€ΠΎΠ½ΠΈΠ·ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΉ ΠΈΠΌΠΏΡƒΠ»ΡŒΡ
Π‘Π£ сСлСктор-ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ
сч срСдняя частота
Π’Π’ тропосфСрныС Ρ€Π°Π΄ΠΈΠΎΠ²ΠΎΠ»Π½Ρ‹; Ρ‚Π΅Π»Π΅Π²ΠΈΠ΄Π΅Π½ΠΈΠ΅
твс трансформатор Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ строчный
Ρ‚Π²Π· трансформатор Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ ΠΊΠ°Π½Π°Π»Π° Π·Π²ΡƒΠΊΠ°
Ρ‚Π²ΠΊ трансформатор Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ ΠΊΠ°Π΄Ρ€ΠΎΠ²Ρ‹ΠΉ
ВИВ тСлСвизионная ΠΈΡΠΏΡ‹Ρ‚Π°Ρ‚Π΅Π»ΡŒΠ½Π°Ρ Ρ‚Π°Π±Π»ΠΈΡ†Π°
Π’ΠšΠ• Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½Ρ‹ΠΉ коэффициСнт Смкости
Ρ‚ΠΊΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½Ρ‹ΠΉ коэффициСнт индуктивности
Ρ‚ΠΊΠΌΠΏ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½Ρ‹ΠΉ коэффициСнт Π½Π°Ρ‡Π°Π»ΡŒΠ½ΠΎΠΉ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΉ проницаСмости
ткнс Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½Ρ‹ΠΉ коэффициСнт напряТСния стабилизации
ткс Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½Ρ‹ΠΉ коэффициСнт сопротивлСния
тс трансформатор сСтСвой
Ρ‚Ρ† Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΈΠΎΠ½Π½Ρ‹ΠΉ Ρ†Π΅Π½Ρ‚Ρ€
Ρ‚Ρ†ΠΏ Ρ‚Π°Π±Π»ΠΈΡ†Π° Ρ†Π²Π΅Ρ‚Π½Ρ‹Ρ… полос
Π’Π£ тСхничСскиС условия
Π£ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ
Π£Π’ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ воспроизвСдСния
Π£Π’Π‘ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ видСосигнала
Π£Π’Π₯ устройство Π²Ρ‹Π±ΠΎΡ€ΠΊΠΈ-хранСния
Π£Π’Π§ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ сигналов высокой частоты
Π£Π’Π§ ΡƒΠ»ΡŒΡ‚Ρ€Π°Π²Ρ‹ΡΠΎΠΊΠ°Ρ частота
Π£Π— ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ записи
Π£Π—Π§ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ сигналов Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ частоты
Π£ΠšΠ’ ΡƒΠ»ΡŒΡ‚Ρ€Π°ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ Π²ΠΎΠ»Π½Ρ‹
Π£Π›ΠŸΠ’ ΡƒΠ½ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ Π»Π°ΠΌΠΏΠΎΠ²ΠΎΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹ΠΉ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€
Π£Π›Π›Π¦Π’ ΡƒΠ½ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ Π»Π°ΠΌΠΏΠΎΠ²ΠΎ ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹ΠΉ Ρ†Π²Π΅Ρ‚Π½ΠΎΠΉ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€
Π£Π›Π’ ΡƒΠ½ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ Π»Π°ΠΌΠΏΠΎΠ²Ρ‹ΠΉ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€
Π£ΠœΠ—Π§ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ мощности сигналов Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ частоты
УНВ ΡƒΠ½ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€
УНЧ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ сигналов Π½ΠΈΠ·ΠΊΠΎΠΉ частоты
УНУ управляСмый напряТСниСм ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ.
УПВ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ постоянного Ρ‚ΠΎΠΊΠ°; ΡƒΠ½ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹ΠΉ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€
УПЧ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ сигналов ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ частоты
Π£ΠŸΠ§Π— ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ сигналов ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ частоты Π·Π²ΡƒΠΊ?
УПЧИ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ сигналов ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ частоты изобраТСния
Π£Π Π§ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ сигналов радиочастоты
Π£Π‘ устройство сопряТСния; устройство сравнСния
Π£Π‘Π’Π§ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ сигналов свСрхвысокой частоты
Π£Π‘Π‘ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ строчных ΡΠΈΠ½Ρ…Ρ€ΠΎΠΈΠΌΠΏΡƒΠ»ΡŒΡΠΎΠ²
Π£Π‘Π£ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½ΠΎΠ΅ сСнсорноС устройство
Π£Π£ устройство (ΡƒΠ·Π΅Π») управлСния
Π£Π­ ΡƒΡΠΊΠΎΡ€ΡΡŽΡ‰ΠΈΠΉ (ΡƒΠΏΡ€Π°Π²Π»ΡΡŽΡ‰ΠΈΠΉ) элСктрод
УЭИВ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Π°Ρ элСктронная ΠΈΡΠΏΡ‹Ρ‚Π°Ρ‚Π΅Π»ΡŒΠ½Π°Ρ Ρ‚Π°Π±Π»ΠΈΡ†Π°
ЀАПЧ фазовая автоматичСская подстройка частоты
Π€Π’Π§ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ Π²Π΅Ρ€Ρ…Π½ΠΈΡ… частот
Π€Π” Ρ„Π°Π·ΠΎΠ²Ρ‹ΠΉ Π΄Π΅Ρ‚Π΅ΠΊΡ‚ΠΎΡ€; Ρ„ΠΎΡ‚ΠΎΠ΄ΠΈΠΎΠ΄
ЀИМ Ρ„Π°Π·ΠΎ-ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Π°Ρ модуляция
ЀМ фазовая модуляция
ЀНЧ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ Π½ΠΈΠ·ΠΊΠΈΡ… частот
ЀПЧ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ частоты
Π€ΠŸΠ§Π— Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ частоты Π·Π²ΡƒΠΊΠ°
ЀПЧИ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ частоты изобраТСния
ЀБИ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ сосрСдоточСнной ΠΈΠ·Π±ΠΈΡ€Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ
Π€Π‘Π‘ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ сосрСдоточСнной сСлСкции
Π€Π’ фототранзистор
Π€Π§Π₯ Ρ„Π°Π·ΠΎ-частотная характСристика
ЦАП Ρ†ΠΈΡ„Ρ€ΠΎ-Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹ΠΉ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ
Π¦Π’Πœ цифровая Π²Ρ‹Ρ‡ΠΈΡΠ»ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ машина
ЦМУ Ρ†Π²Π΅Ρ‚ΠΎΠΌΡƒΠ·Ρ‹ΠΊΠ°Π»ΡŒΠ½Π°Ρ установка
Π¦Π’ Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠ΅ Ρ‚Π΅Π»Π΅Π²ΠΈΠ΄Π΅Π½ΠΈΠ΅
Π§Π” частотный Π΄Π΅Ρ‚Π΅ΠΊΡ‚ΠΎΡ€
ЧИМ частотно-ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Π°Ρ модуляция
Ρ‡ΠΌ частотная модуляция
шим ΡˆΠΈΡ€ΠΎΡ‚Π½ΠΎ-ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Π°Ρ модуляция
шс ΡˆΡƒΠΌΠΎΠ²ΠΎΠΉ сигнал
эв элСктрон-Π²ΠΎΠ»ΡŒΡ‚ (Π΅ β€’ Π’)
Π­Π’Πœ. элСктронная Π²Ρ‹Ρ‡ΠΈΡΠ»ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ машина
эдс элСктродвиТущая сила
эк элСктронный ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ‚ΠΎΡ€
Π­Π›Π’ элСктронно-лучСвая Ρ‚Ρ€ΡƒΠ±ΠΊΠ°
ЭМИ элСктронный ΠΌΡƒΠ·Ρ‹ΠΊΠ°Π»ΡŒΠ½Ρ‹ΠΉ инструмСнт
эмос элСктромСханичСская обратная связь
ЭМЀ элСктромСханичСский Ρ„ΠΈΠ»ΡŒΡ‚Ρ€
ЭПУ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΏΡ€ΠΎΠΈΠ³Ρ€Ρ‹Π²Π°ΡŽΡ‰Π΅Π΅ устройство
Π­Π¦Π’Πœ элСктронная цифровая Π²Ρ‹Ρ‡ΠΈΡΠ»ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ машина

www.radioelementy.ru

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
