Как правильно зачистить провода и кабели. Какие инструменты использовать для снятия изоляции. Как избежать повреждения жил при зачистке. Какие существуют способы зачистки тонких проводов. Как выбрать подходящий стриппер для зачистки.
Особенности зачистки различных типов проводов и кабелей
Зачистка проводов и кабелей — важный этап при выполнении электромонтажных работ. От качества зачистки зависит надежность электрического соединения. При этом существуют особенности зачистки для разных типов проводников:
- Одножильные провода — требуют аккуратной зачистки, чтобы не повредить тонкую жилу
- Многожильные провода — нужно следить, чтобы не перерезать отдельные жилы
- Коаксиальные кабели — необходимо зачищать в несколько этапов, снимая разные слои изоляции
- Силовые кабели — имеют плотную изоляцию, которую сложно снимать вручную
Правильный выбор метода и инструмента для зачистки позволяет выполнить работу быстро и качественно, не повредив проводник.
Инструменты для зачистки проводов: от простых до профессиональных
Для зачистки проводов и кабелей используются различные инструменты:
- Монтажный нож — простой и универсальный инструмент для ручной зачистки
- Бокорезы — позволяют аккуратно надрезать и снимать изоляцию
- Стрипперы — специальные клещи для быстрой зачистки проводов разного сечения
- Автоматические зачистные машины — для работы с большими объемами проводов
Выбор инструмента зависит от типа провода, объема работ и требуемой точности. Для домашнего использования обычно достаточно простого ножа и бокорезов. Профессиональные электрики предпочитают специализированные стрипперы.
Правильная техника зачистки провода: пошаговая инструкция
Чтобы качественно зачистить провод, следуйте этой последовательности действий:
- Отмерьте нужную длину зачистки и сделайте отметку
- Аккуратно надрежьте изоляцию по кругу, не задевая жилы
- Потяните за край изоляции, чтобы снять ее
- Проверьте, не повреждены ли жилы
- При необходимости подровняйте края изоляции
Важно не прилагать чрезмерных усилий и не делать глубоких надрезов, чтобы не повредить токопроводящие жилы. С опытом приходит правильное чувство нажима и глубины реза.
Зачистка тонких проводов: особые методы и инструменты
Зачистка тонких проводов сечением менее 0,5 мм² требует особой осторожности. Для таких проводов применяются специальные методы:
- Использование прецизионных стрипперов с точной настройкой
- Термический метод — нагрев изоляции для ее размягчения
- Химический способ — растворение изоляции специальными составами
- Механическая зачистка мелкой наждачной бумагой
Как выбрать подходящий стриппер для зачистки проводов
При выборе стриппера для зачистки проводов следует учитывать несколько факторов:
- Диапазон сечений обрабатываемых проводов
- Тип изоляции (ПВХ, резина, фторопласт и др.)
- Наличие автоматической настройки на сечение
- Эргономичность и удобство использования
- Наличие дополнительных функций (резка, обжим)
Для домашнего использования подойдет недорогой ручной стриппер. Профессионалам стоит выбирать более функциональные автоматические модели от проверенных производителей.
Распространенные ошибки при зачистке проводов и как их избежать
При зачистке проводов новички часто допускают следующие ошибки:
- Слишком глубокий надрез, повреждающий жилы
- Перекручивание многожильных проводов
- Неравномерное снятие изоляции
- Использование тупых или неподходящих инструментов
- Чрезмерное усилие при снятии изоляции
Чтобы избежать этих ошибок, важно использовать правильную технику, острые инструменты и не торопиться при выполнении зачистки. С опытом приходит необходимая аккуратность и точность движений.
Техника безопасности при зачистке электрических проводов
При работе с электрическими проводами необходимо соблюдать следующие правила безопасности:
- Отключите электропитание перед началом работ
- Используйте инструменты с изолированными рукоятками
- Работайте в сухом помещении на диэлектрическом коврике
- Не касайтесь оголенных проводов и клемм
- При сомнениях обратитесь к профессиональному электрику
Соблюдение этих простых правил поможет избежать поражения электрическим током и других опасных ситуаций при работе с проводкой. Помните, что электричество требует осторожного и ответственного обращения.
методы, безопасность, инструменты, тонкости и секреты
Занимаясь мелкими ремонтными работами в доме, часто приходится иметь дело не только с проводами, но и с кабелями. По этому и возникает вопрос: как правильно зачистить провод от изоляции? Между проводом и кабелем есть различия, например, провод – это один проводник, который даже может не предусматривать возможность снятия изоляции (голый провод), кабель же – это целая сеть несоприкасающихся друг с другом носителей тока, обтянутых общим слоем – изолирующей оболочкой. По сути, внутри кабеля всегда находятся несколько проводов. Зачистки иногда требуют, как отдельные проводники, так и все проводники в кабеле. Часто приходится снимать длинный отрезок верхней оболочки (изоляции). По этому одними лишь руками здесь не обойтись.
Содержание
- 1 Устройство проводов и кабелей.
- 2 Инструменты, которые необходимы для зачистки проводов
- 3 Стриппер: его назначение и вариации моделей
- 4 Фирма «Knipex»
- 5 Процесс зачистки провода или кабеля
- 6 Зачистка изоляции тонких или обмоточных проводов
- 7 Зачистка изоляции силового кабеля
Устройство проводов и кабелей.
Разновидности и устройство проводов и кабелей уже неоднократно рассматривались в статьях, посвященных этой теме. Например: «Провода для электропроводки в квартире«, «Разновидности и маркировки проводов«, «Провод СИП» и др.
Как правило, провод это проводник (жесткий или гибкий) покрытый изоляцией из ПВХ (поливинилхлорид) или резины. Изоляции бывает один слой, а может быть и несколько. Иногда в качестве дополнительной изоляции выступает шелковая оплетка, иногда проводниковая часть покрыта изолирующим лаком.
Как устроен кабель уже написано чуть выше. То, что технически считается кабелем, часто в народе называют проводом, а многожильный провод могут называть кабелем. В качестве изоляции проводов и кабелей используются поливинилхлорид, резина и другие невоспламеняющиеся диэлектрики. Они защищают провода от замыкания между собой, контакта с человеком и от возгорания.
Иногда проводники многожильного провода обволакивают довольно плотным слоем изоляции, что может вызывать сложности при зачистке.
По типу сечения проводника провода делятся на два вида:
- Однопроволочные (жесткие). Представляют собой проводник, состоящий из одного цельного проводника.
- Многопроволочные (гибкие). Состоят из несколько сплетенных друг с другом очень тонких проводков.
Для успешного снятия изоляции необходимо использовать качественный инструмент и соблюдать нормы и последовательность проведения работ, в противном случае, проводка быстро выйдет из строя.
Инструменты, которые необходимы для зачистки проводов
Чтобы правильно и безопасно зачистить токоведущую часть провода от изоляции, пригодиться могут следующие инструменты:
- Бокорезы.
- Монтажный, строительный, канцелярский или бытовой нож.
- Электрообжигатель.
- Плоскогубцы.
- Тиски или другое фиксирующее приспособление.
Стриппер: его назначение и вариации моделей

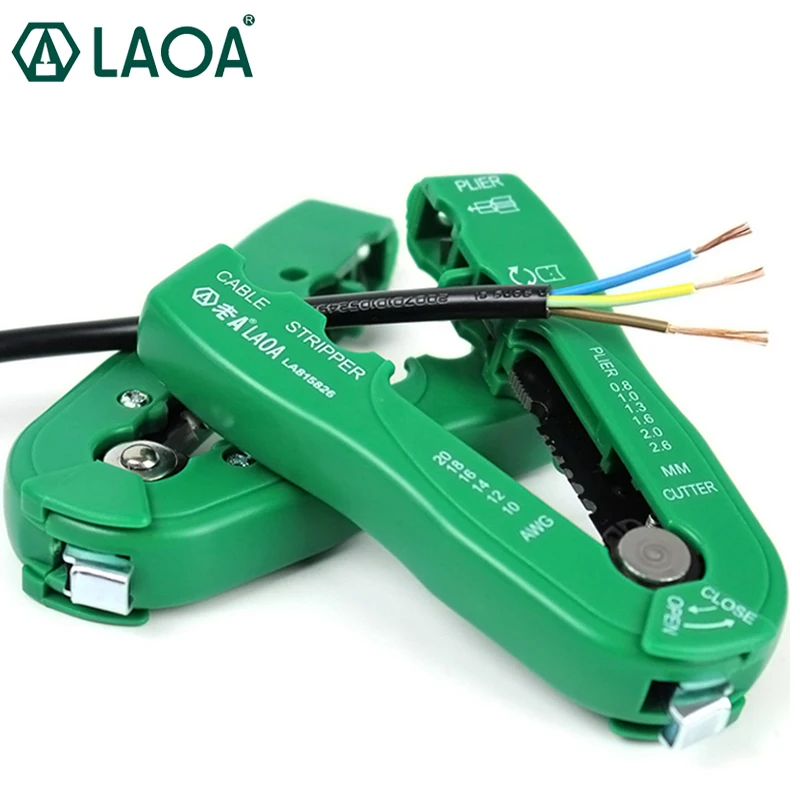

Стриппер – это специальное приспособление для зачистки проводов.

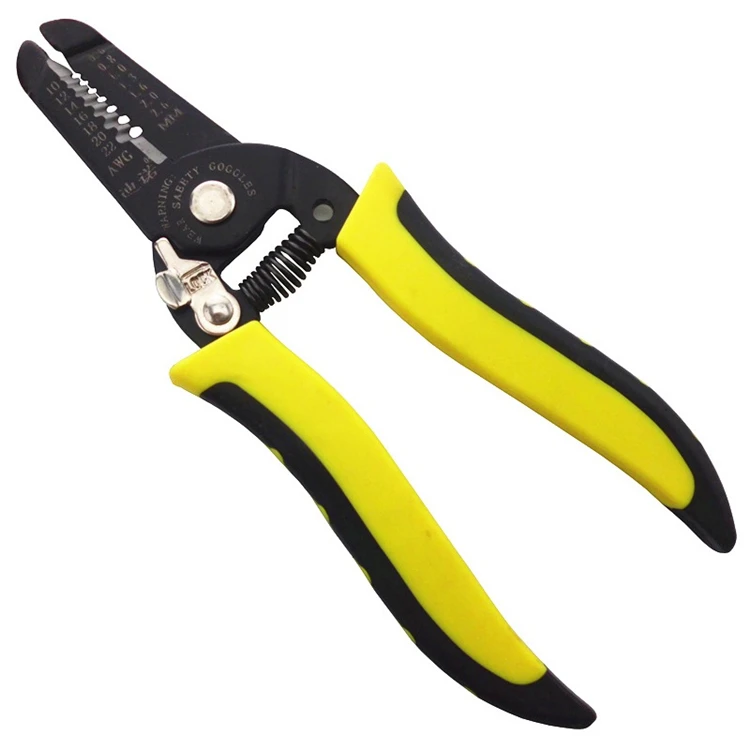

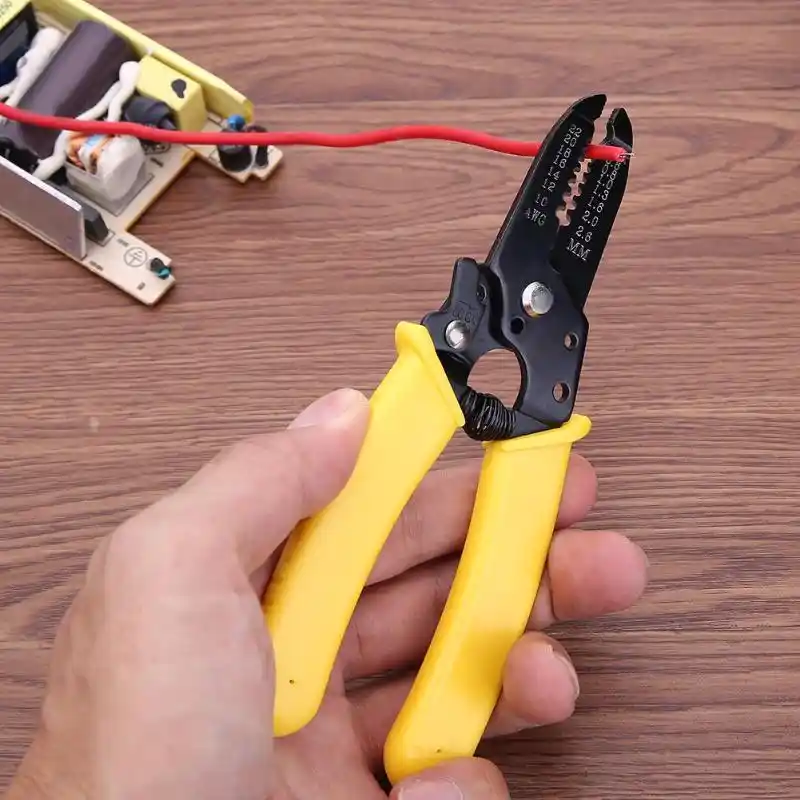

Простые модели этого инструмента по принципу работы схожи на обычные бокорезы. Лезвия снабжены выемками разного радиуса, рассчитанными на жилы разного сечения.

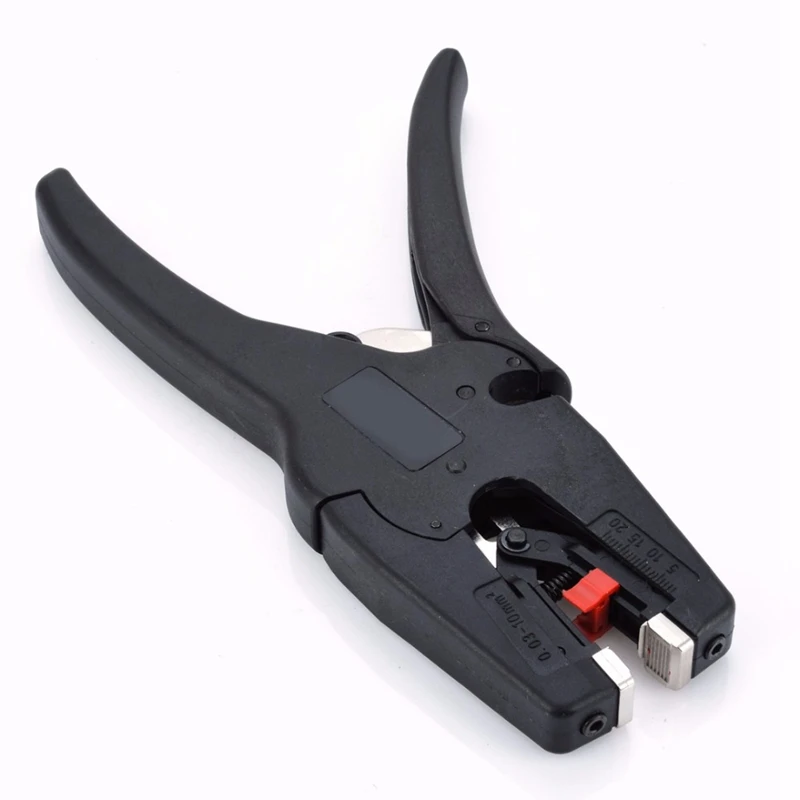

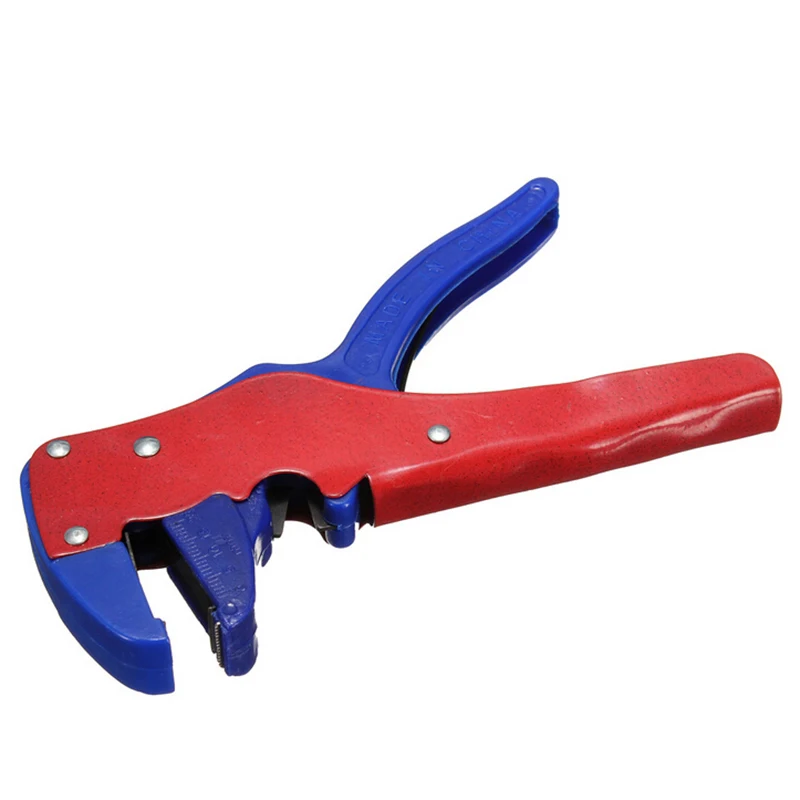

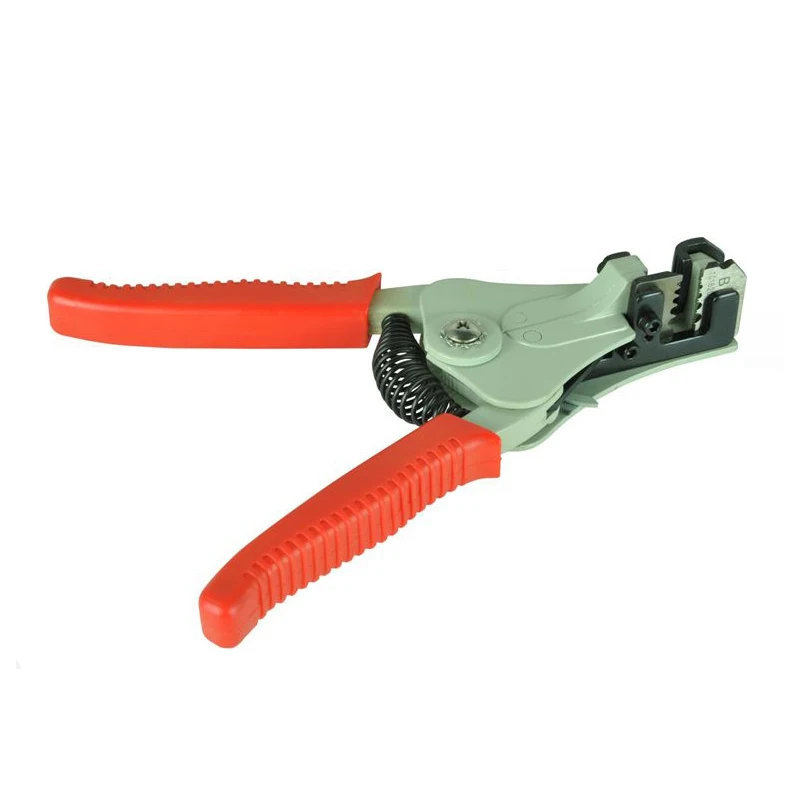

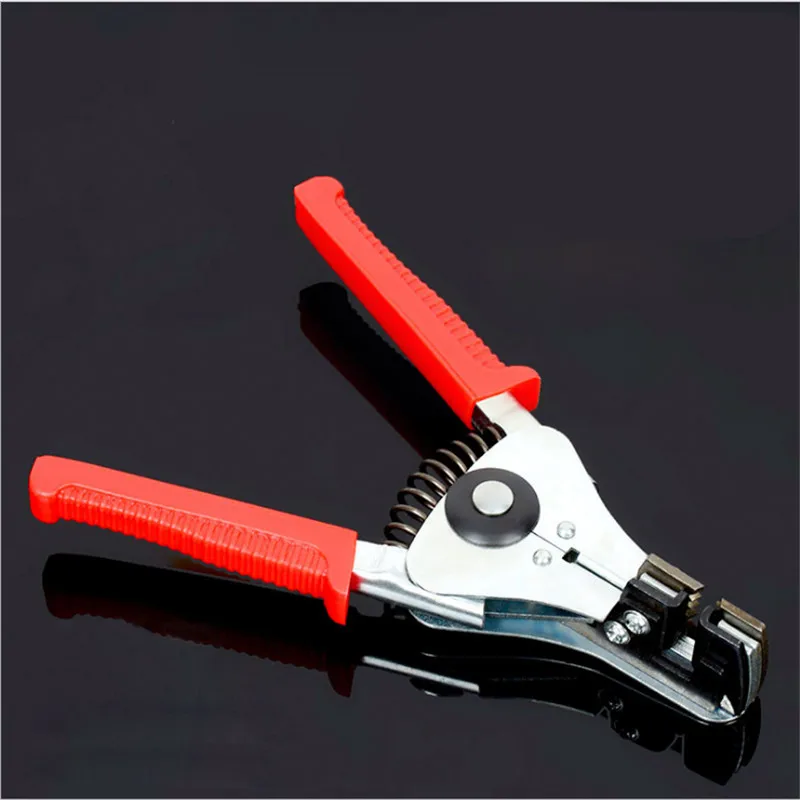

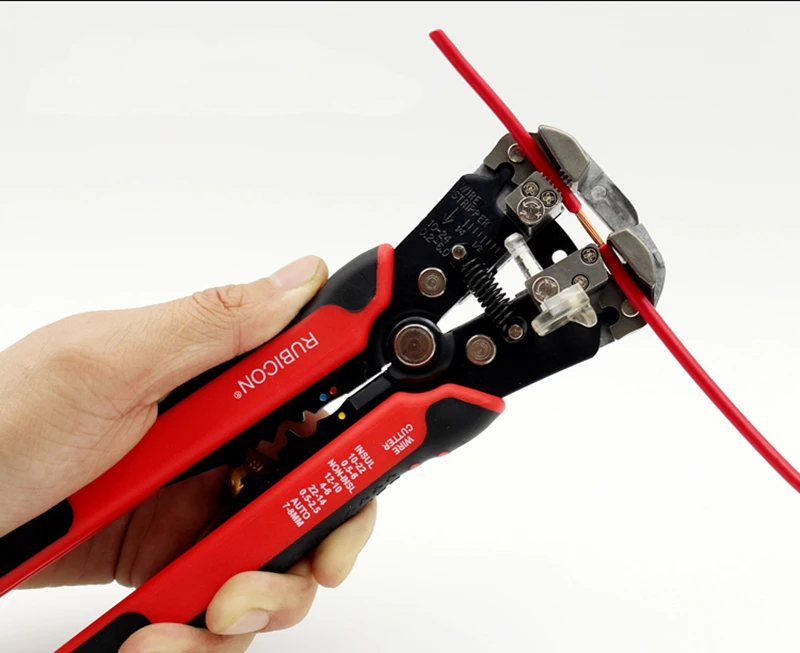

Полуавтоматический ручной стриппер снабжен двумя парами губок с лезвиями. При его использовании, конец кабеля нужно поместить в рабочую зону, замкнуть ручки лезвия и надрезать изоляцию. Губки при этом снимают ее с жилы. Стриппер такой модели оборудован регулируемым упором, который позволяет точно отрегулировать участок помещенного провода. В России этот инструмент называется КСИ (клещи для снятия изоляции).

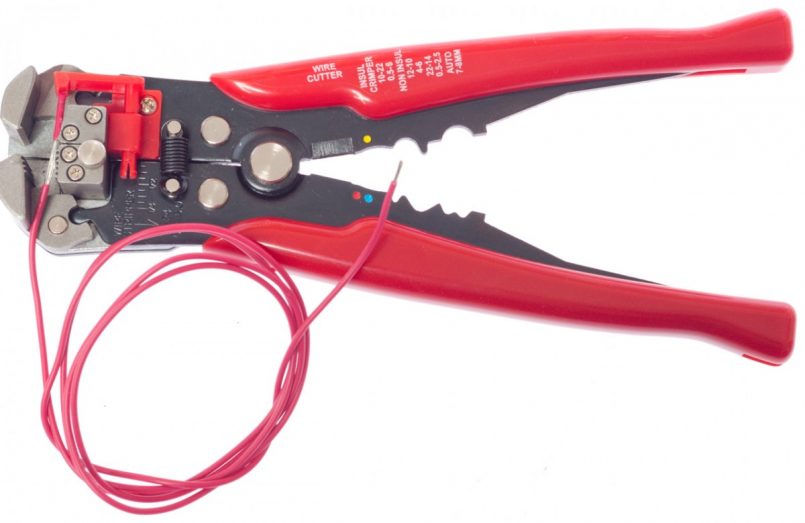

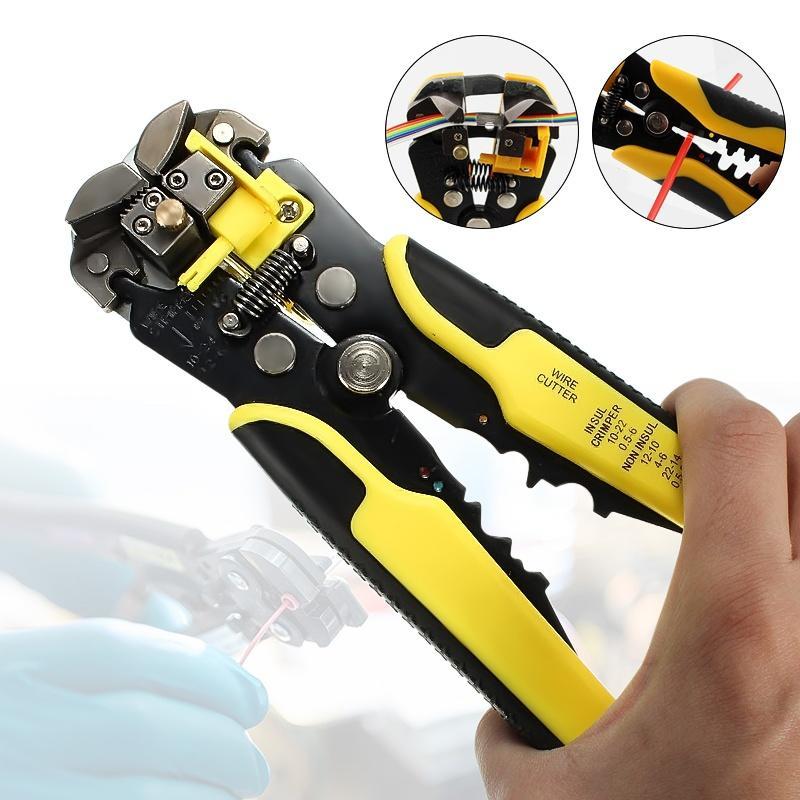

Некоторые виды стрипперов выполняют несколько функций одновременно:
- Обрезают
- Зачищают
- Скручивают жилы

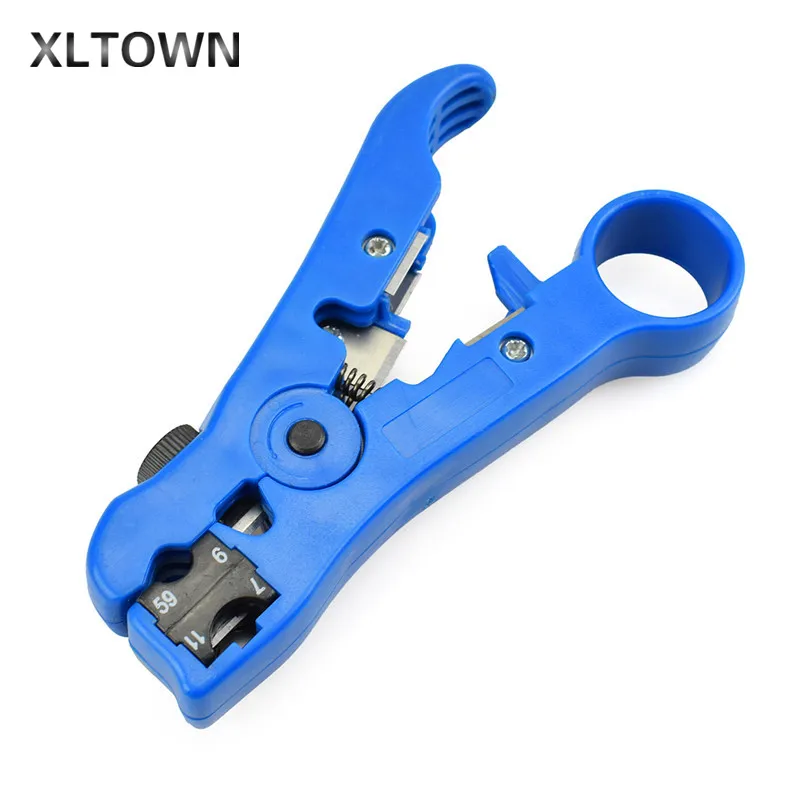

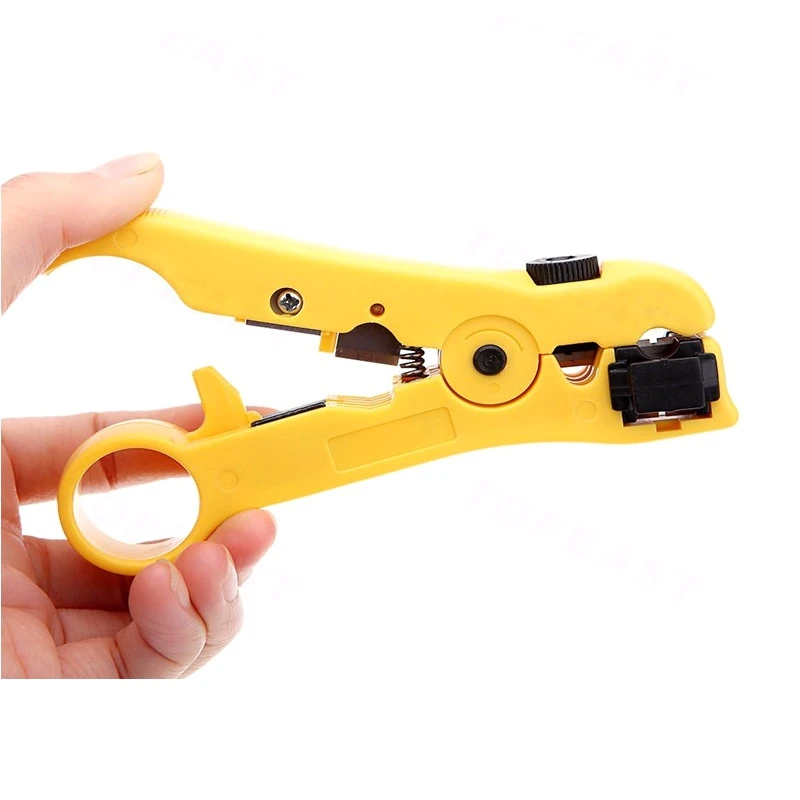

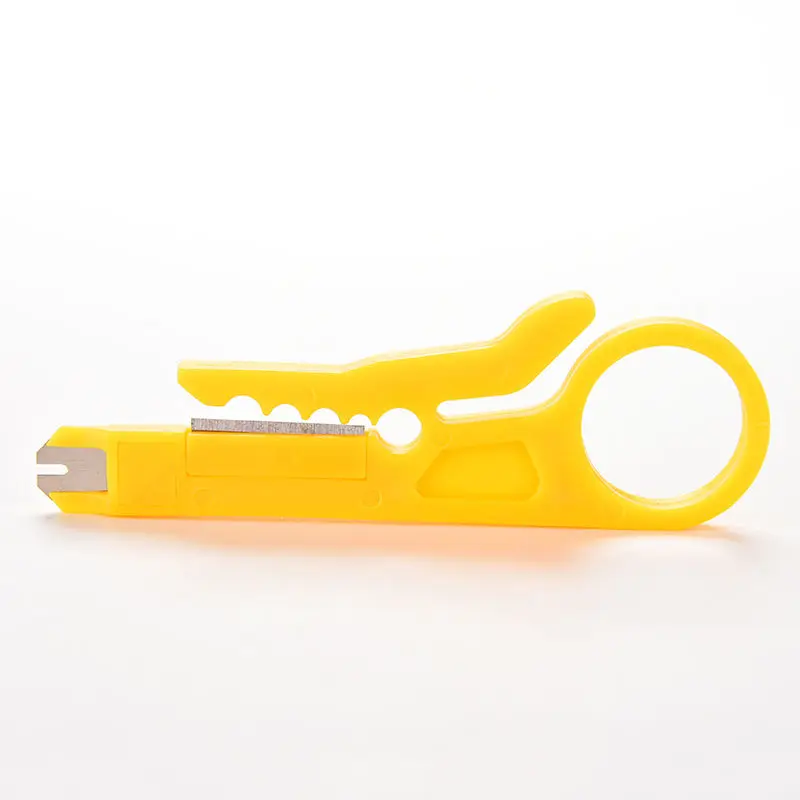

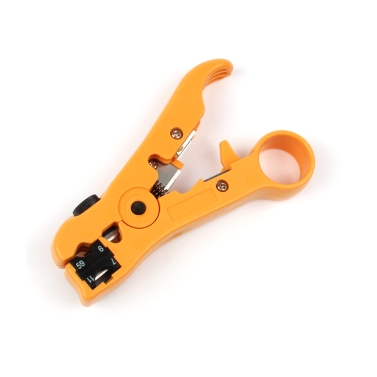

Стриппер для витой пары – это зажим со встроенным лезвием, который по виду напоминает лезвие канцелярского ножа.
После ремонта оборудования или электрической сети, убедитесь, что не осталось ни одного оголенного участка.
Фирма «Knipex»
Инструмент для зачистки и обрезки проводов должен быть качественным, соответственно требованиям госстандарта.
Немецкая фирма «Knipex» выпускает проверенные временем надежные инструменты, предназначенные для зачистки проводов. Некоторые из них проходят тестирование на 10 000 вольт при температуре +70 и -25 градусов. Поэтому в надежности продукции этой компании можно не сомневаться. Среди прочих инструментов, с помощью которых происходит разделка проводов, можно выделить основные:
- Комбинированные плоскогубцы
- Вязальные клещи
- Зажимные клещи
- Кусачки
- Пинцеты
- Щипцы
- Кабельные ножи
Основанная в далеком 1882 году, Knipex на сегодняшний день является одним из самых известных производителей электромонтажного инструмента. Каждый день продается 45 тысяч единиц продукции этой фирмы. Сотрудничают с ней около ста стран мира. И в нашем регионе раздобыть инструмент Knipex не составит никакого труда.
Процесс зачистки провода или кабеля
Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода.
Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.
Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.
При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

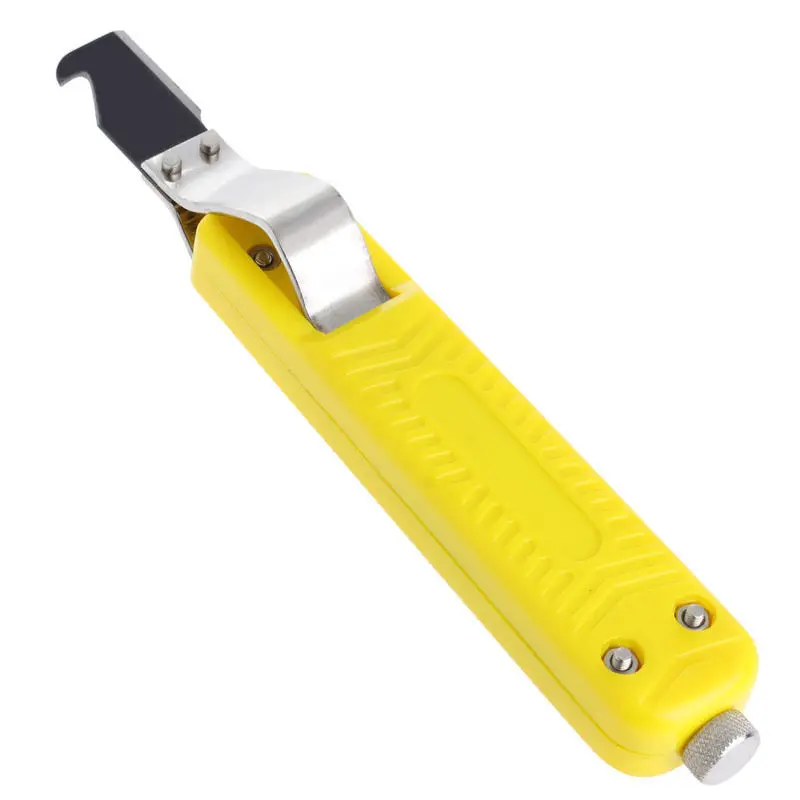

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео
- Берем старое лезвие бритвы.
- Ломаем его и берем одну половинку лезвия.
- Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
- Разрезаем изоляцию вдоль проводника.
- Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
- Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
- Цепляем ногтем надрез и стягиваем изоляцию с жилы.
Зачистка проводов – это кропотливая работа, требующая терпения.
При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:
Тонкие провода очень легко ломаются. Поэтому зачищать изоляцию с них нужно очень аккуратно.
Зачистка изоляции тонких или обмоточных проводов
При толщине проводника 0,2 мм, оптимальным способом зачистки, будет механический вариант. Для этого нам понадобится нож или наждачная бумага, лучше мелкого сечения зерна.
Бумагу нужно согнуть абразивом внутрь и завести в согнутый лист провод, слегка потягивая его и прижимая его пальцами.
Процедуру нужно повторять до тех пор, пока эмаль полностью не счистится.
При использовании ножа, необходимо часть кабеля положить на твердую поверхность и соскабливать лак прокручивая провод по кругу, пока эмаль не соскоблится с проводника. Итак, разделка провода – процесс не сложный и не требующий диплома электрика.
Если сечение тоньше 0,2 мм, потребуется другой способ, так как механический результатов не даст, только повредит провод. В этом случае стоит овладеть термохимическим методом зачистки. Нам понадобятся паяльник и хлорвиниловая изоляция.
Кладем на стол хлорвинил и нагреваем паяльник. В горячем состоянии водим им по изоляции. При нагреве будет вырабатываться хлор, отделяющий эмаль.
Для залуживания провода при термохимической обработке, можно взять таблетку аспирина, уложить на нее провод и водить по нему паяльником аналогичным образом.
Помимо того, что сечение провода столь тонкое, внутри у него множество жил, свитых в один проводник. Поэтому использование данного метода требует аккуратности и мастерства.
Зачистка изоляции силового кабеля
Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?
- Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
- С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
- Отрезаем оставшийся кусок от внешней изоляции.
- Разделываем провода.
Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.
При работе с электричеством, никогда не пренебрегайте необходимостью проявлять осторожность. Даже если вы многократно зачищали провода, помните, что любой надрез изоляционного слоя – это потенциальная угроза кабелю и проводу.
youtube.com/embed/NVjFqy1BxbU?feature=oembed» frameborder=»0″ allowfullscreen=»»> лучшие способы удалении изоляции с проводов и кабелей
Защитный слой имеется на всех проводах и кабелях. Называется он изоляцией, она отделяет проводники от поверхностей, с которыми они контактируют, а также друг от друга.
Если нужно выполнить подключение или монтаж оборудования, нужна зачистка проводов от изоляции на отдельных участках, чтобы в контактных группах обеспечить хороший контакт.
Как выполнить зачистку, чтобы не повредить токоведущие жилы, рассмотрим в этой статье.
Содержание статьи:
- Нюансы зачистки изоляции
- Разница между проводом и кабелем
- Разновидности изоляционных материалов
- Как зачищать провода правильно?
- Популярные способы снятия изоляции
- Вариант №1 — применение ножа для срезки изоляции
- Вариант №2 — бокорезы для зачистки изоляции
- Вариант №3 — термохимический способ удаления
- Вариант №4 — зачистка посредством стриппера
- Новые инструменты для удаления изоляции
- Рекомендации по быстрому удалению изоляции
- Пример №1 — повреждение проводов, ведущих к вилке
- Пример №2 — удаление защиты с кабеля на загруженном участке
- Советы по безопасной зачистке изоляции
- Выводы и полезное видео по теме
Нюансы зачистки изоляции
Выбирая способ удаления изоляционного покрытия, необходимо учитывать его особенности.
Изоляция бывает одинарной пластиковой и многослойной. В качестве последней используют смолы, ткани, негорючие диэлектрики.
Процедура предусматривает использование острых инструментов. Ими можно испортить провод, повредить изоляцию там, где это не нужно, сузить поперечное сечение. Неумело используя инструмент, не избежать травм.
Самое слабое место проводки — конец кабеля, очищенный от изоляции. Если жила станет менее прочной или уменьшится ее сечение, ухудшатся ее первоначальные характеристики
Чтобы свести все риски к минимуму, были разработаны специальные инструменты, методики работы с ними.
Разница между проводом и кабелем
Когда описывают электропроводку, часто используют определение «провод» или «кабель», как проводник тока. Непосвященному в тонкости электрики человеку, может показаться, что это одно изделие. На самом деле, они отличаются.
Провод в традиционном понимании — это шнур с небольшим сечением. Такой проводник бывает одно или многожильным.
Изоляции у него может не быть вовсе, а если есть, то она легкая в виде трубки. Снять ее вовсе несложно.
Кабель состоит из некоторого числа носителей тока. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.
У провода с одной жилой сечение задает одна жила, у многожильного — площадь сечения формирует сумма сечений всех жил. Чтобы повысить эксплуатационные свойства кабеля в середину внедряют капроновую нить.
С любым проводником обращаться следует аккуратно, особенно с алюминиевыми жилами. По сравнению с медными, они более хрупкие. Изгибающие нагрузки уменьшают и без того небольшой запас прочности жил из алюминия.
Некоторые характеристики для сравнения:
- плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
- многопроволочное исполнение для алюминия исключено, для меди — возможно;
- удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.
Повреждения при зачистке алюминиевых жил дополнительно снижают их характеристики.
Более подробно о видах кабелей и проводов можно прочесть в .
Разновидности изоляционных материалов
Различают изоляцию одинарную и двойную.
Лучший вариант — кабели, оснащенные двойной изоляцией. Если же планируется поместить провод в штробы, допустимо применение одиночной изоляции
Для ее производства используют различные изоляционные материалы:
- Пластики на основе органических соединений. В основном это термические пластмассы, которые при нагреве размягчаются. При горении эти пластические массы выбрасывают в окружающую среду разные токсины.
- Термореактивные пластмассы. Они при нагреве становятся тверже. Изоляция из них применяется только в особых случаях, когда требования к ней повышены.
- Натуральный или искусственный каучук разных видов. Он затвердевает при нагреве и поддерживает горение.
- Изоляция на базе ткани. Выдерживает довольно высокую степень нагрева (максимум 400⁰) с сохранением изоляционных свойств.
- Оплетка экранирующая. Это не изоляция в прямом смысле, поскольку оплетка не выполняет роль изоляции, зато является защитой от механических повреждений.
- Оплетка бронирующая. Также служит защитой от повреждений
Выбор инструментов для снятия изоляции зависит от того, с какого материала она выполнена.
Как зачищать провода правильно?
В этом процессе есть некоторые нюансы, не зная которых, можно допустить ошибки с необратимыми последствиями.
Зачищенный участок не должен выступать за пределы соединения. Если оставить оголенный провод открытым, человек может случайно коснуться его и пострадать от электрического удара.
Изоляцию с жилы нужно удалять со всех сторон. Обжатие остатков изоляции снизит надежность крепления.
Когда ошибка допущена в проводке транспортного средства, то под воздействием вибрации, в результате ослабления крепления, провод выпадет из соединения
Неправильная зачистка приведет к короткому замыканию и даже к воспламенению.
Популярные способы снятия изоляции
Практические навыки играют большую роль в процессе зачистки изоляции проводов. Основные трудности возникают при работе с тонкими проводами, когда значение имеет каждое движение. Оптимальное усилие нажима вырабатывается только практикой.
Наиболее часто пользуются следующими способами удаления изоляции:
- при помощи ножа;
- посредством бокорезов;
- под влиянием высокой температуры;
- применением стриппера.
Каждый из вариантов предпочтителен в конкретных обстоятельствах.
Вариант №1 — применение ножа для срезки изоляции
В домашних условиях чаще всего используют нож. Важно, применяя этот нехитрый инструмент, правильно подобрать наклон лезвия. Самая большая ошибка — подрезка по кругу с удержанием режущей части в перпендикулярном положении. В этом случае трудно избежать насечки жилы или нарушения вторичной изоляции.
Если при снятии оплетки с провода сечением от 0,6 до 0,8 мм повредить жилу, то даже при небольшом изгибе она сломается в этой точке
Правильное положение ножа — это когда инструмент и ось провода находятся в одной плоскости.
Сначала разрезают оплетку вдоль проводника. Далее отделяют изоляцию, отводят ее в сторону и окончательно срезают у основания.
Лучше использовать для удаления жесткой изоляции с проводов специальный нож электрика с лезвием прямым или изогнутым. Главное, чтобы отсутствовали на нем зазубрены и заусенцы. Если нож складной, он должен быть оснащен фиксатором, чтобы не складывался самопроизвольно.
В хорошем лезвии имеется двухсторонняя под небольшим углом заточка, внутреннее закругление режущей кромки. Некоторые варианты монтерских ножей имеют особую конструкцию лезвия — оно короткое и закругленное внутрь, а на конце находится «пятка». Она лимитирует глубину реза, что важно в случае необходимости снятия верхнего слоя изоляции без повреждения оболочки отдельных жил.
Вариант №2 — бокорезы для зачистки изоляции
Бокорезы — инструмент удобный и безопасный, но только в случае правильного применения. На что следует обращать внимание, так это на направление режущих кромок и прилагаемое усилие.
Применяют инструмент двумя способами:
- Оболочку подсекают с разных сторон, а после снимают с проводника. Подходит такой метод для работы с проводом, имеющим значительное сечение.
- Оплетку фиксируют и прорезают режущими краями бокореза, а затем стаскивают в сторону, совершая осевые движения.
В любом случае действовать нужно предельно аккуратно, иначе проводник будет либо поврежден, либо откушен.
Работая с бокорезом, нужно учесть, что заточенную сторону губок инструмента необходимо ориентировать в сторону, противоположную вектору стягивания оплетки
Выпускают и бокорезы с насечками для проводников определенного диаметра. Это упрощает применение инструмента в домашних условиях.
Следование рекомендациям позволит свести к минимуму риск перекусывания жилы. Также грамотное использование инструмента освободит от применения больших сдавливающих усилий.
Вариант №3 — термохимический способ удаления
С очень тонких проводников, сечением менее 0,2 мм, снятие изоляции с эмалевого провода или провода с полихлорвиниловой изоляцией механическим путем — большой риск.
Здесь больше подойдет термохимический метод.
В первом случае технология следующая:
- Провод удобно укладывают на ровную поверхность. Под него помещают хлорвиниловую изоляцию.
- Разогревают жало паяльника и осторожно водят им по оболочке. Нагреваясь, она будет исчезать под воздействием выделяющегося хлора.
Есть еще один вариант снятия эмалированной изоляции с кабеля. На провод помещают таблетку аспирина, разогревают ее паяльником и распределяют по всей длине. Произойдет не только удаление изоляции, но и залуживание провода.
Изоляцию из ПВХ просто подогревают паяльником или зажигалкой, после чего она легко стягивается, т.к. пластик теряет плотность
Снятие оплетки способом оплавления гарантирует целостность проводника. Метод хорошо работает на старой проводке, поскольку обмотка здесь отличается твердостью и ломкостью.
Зачистку изоляции тонкого эмалированного проводника можно выполнить при помощи мелкой наждачной бумаги. Перед тем как снять слой изоляции с провода, лист сгибают пополам так, чтобы наждак оказался внутри.
В середину заводят провод, слегка прижимают его пальцами и тянут. Повторяют действие до полного очищения эмали.
Вариант №4 — зачистка посредством стриппера
Если рассматриваемые методы снятия изоляции относятся к ручным, то некоторые виды стрипперов позволяют механизировать эту работу частично. Инструмент чаще всего представляет собой специальные клещи, работающие с определенным размером проводов и кабелей.
Условно стрипперы разделяют на категории:
- миниатюрные ручные;
- крупные реечные;
- рычажные.
Первые имеют вид прищепки. В подпружиненных губках у нее имеются отверстия — одно или больше. Встречаются небольшие многофункциональные стрипперы и в форме подобной футляру. В раскрывающемся корпусе проделаны отверстия с ножами под разные сечения жил.
Кроме этого, в устройстве имеется нож, разрезающий оплетку в продольном направлении, нож, работающий в поперечном направлении или режущий вкруговую. Оснащают их и выдвижным ножом для зачистки провода.
Следующая конструкция — стриппер с рычагами. Визуально инструмент схож с ножницами и включает в себя:
- Ножи, имеющие клиновидный вырез;
- Регулировочный винт, с его помощью задают нужное сечение.
Зажимами фиксируют кабель, затем сводят рычаги и изоляция снимается моментально. Длина съема устанавливается вручную. Основной минус — потребность в настройке в случае, когда снимают изоляцию с проводов разных сечений.
Если ошибочно вставить толстый провод при настройке губок на меньшее сечение, повредится токопроводящая жила.
В категории относительно дешевых приспособлений есть и более совершенные стрипперы. На их лезвиях проделаны отверстия под проводники
Кроме основных функций большинство подобных ручных инструментов используют для опрессовки наконечников многопроволочных жил, отрезания провода, резки болтов. Иногда их применяют, как простые плоскогубцы.
Инструмент с гнездами в лезвиях, так же как и предыдущий, является универсальным.
При работе с ним нельзя ослаблять внимание, чтобы не поместить проводник тока в несоответствующее его сечению отверстие.
Несвойственны эти недостатки автоматическим рычажным стрипперам. Размер провода здесь устанавливается автоматически. Подпружиненный рабочий элемент начинает действовать при сжатии рукояток. Снимать можно не только изоляцию с жилы, но и внешнюю оплетку с провода круглого или плоского.
Многие модели оснащены ограничителем длины, позволяющим удалять оплетку на установленную длину. Необходимый предел выставляют один раз, а дальнейшее снятие происходит на выставленный предел.
У автоматических моделей, как и у ручных, может присутствовать дополнительный функционал — обжим наконечников, резка и другое.
Выбирая модель стриппера, нужно исходить из того, где планируется его применение. Для обычных работ в домашних условиях подойдет простой ручной инструмент.
Есть специальный стриппер, предназначенный для удаления изоляции с телевизионного кабеля. Его особенность в наличии двух режущих кромок, размещенных на определенном расстоянии.
Это обеспечивает удобную установку F-разъёма впоследствии
При работе с массой проводов и кабелей, лучше вооружиться полуавтоматическим или автоматическим прибором. Этот инструмент необходим профессиональным электромонтажникам.
На нашем сайте есть статья, где мы подробно рассказали о стрипперах для снятия изоляции с проводов. Переходите по чтобы ознакомиться с материалом.
Новые инструменты для удаления изоляции
Сравнительно недавно ассортимент пополнили четыре новых изделия:
- плужковый нож для съема жесткой изоляции;
- стриппер для разрезания изоляции 2,9 — 6,6 мм² в продольном направлении;
- инструмент для работы с изоляцией провода 0,05 – 2,5 мм²;
- инструмент для разделки изоляции провода 0,25 – 6 мм².
Все они выпущены компанией из США Jonard Tools.
Новый стриппер футлярного типа оснащен пятью канавками диаметром 2,9 – 6,8 мм. Лезвия имеются как сверху, так и снизу. Режет продольно провода, оптические модули, защитные трубки.
Плужковый нож применяют, когда необходимо снять оплетку кабеля из резины, ПВХ, ПЭ. Нож с двухсторонним лезвием совершает резы продольные и поперечные глубиной до 5 мм
Стриппер для снятия изолирующего слоя ПВХ с кабелей диаметром 0,05 – 2,5 мм² автоматически настраивается на необходимое сечение. При давлении на рукоятку, захватывается проводник, лезвия входят в изоляцию и стягивают ее.
Последняя модель аналогична предыдущей, но работает с проводами других сечений.
Рекомендации по быстрому удалению изоляции
Бывают нестандартные ситуации, из которых затруднительно выйти даже специалисту. При этом приходится принимать креативные решения и использовать подручные инструменты. Рассмотрим пару примеров.
Пример №1 — повреждение проводов, ведущих к вилке
Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля.
Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.
Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.
Пример №2 — удаление защиты с кабеля на загруженном участке
Существует потребность удаления защиты кабеля на нагруженной зоне электросетей.
Защитный слой может быть в виде жесткой внешней изоляции, внутреннего заливного слоя, тканевой, пропитанной смолами изоляции, индивидуальной изоляции каждой жилы
Сначала, с применением инструмента избавляются от внешней оболочки путем надреза ее вдоль кабеля. Затем посредством плоскогубцев по одной вынимают жилы. Оставшийся изоляционный слой просто срезают.
Советы по безопасной зачистке изоляции
Работа, связанная с электрическим током, непростая. Поэтому, даже обладая определенными знаниями, нужно не забывать, что поврежденная жила со временем выйдет со строя.
В целях безопасности при снятии изоляции на несколько большую, чем требовалось, длину, излишки нужно отрезать. Слишком опасными являются оголенные жилы.
Домашнему мастеру нецелесообразно приобретать дорогие инструменты для того, чтобы несколько раз воспользоваться ими, снимая изоляцию. В большинстве случаев вполне подойдут простые подручные средства.
Работая с инструментом, нужно быть предельно аккуратным и внимательным. Изоляцию следует продавливать медленно во избежание повреждения жил.
Микроскопические повреждения проводников незаметны, поэтому лучше сделать все медленней, но правильно, чтобы не иметь больших проблем впоследствии.
Чтобы обеспечить надежный и безопасный контакт, нужно применять специальные .
Не всегда целесообразно снимать изоляцию, если кабель состоит из тонких жил.
Можно, не удаляя изоляционный слой, разъединить жилы, и для создания контакта использовать специальный зажим с зубьями
Контакт в случае установки прокалывающего зажима обеспечит прокол изоляции. Иногда этого достаточно.
Выводы и полезное видео по теме
Обзор инструментов для снятия изоляции — от самых дешевых до дорогих:
Какой бы способ вы не использовали для зачистки изоляции, нужно помнить, что работа эта опасна. Избежать проблем поможет внимательное и грамотное отношение к используемому инструменту. Каждое изделие нужно применять в соответствии с его назначением, соблюдая максимальную осторожность.
А каким способом для снятия изоляции с проводов пользуетесь вы? Пожалуйста, поделитесь собственным опытом с людьми, которые впервые столкнулись с такой задачей. Оставляйте свои комментарии, делитесь опытом, задавайте вопросы в блоке под статьей.
Toolipedia: Инструменты для зачистки проводов | Семейный мастер на все руки
Что такое w ire s трипперы ? Инструмент для зачистки проводов напоминает плоскогубцы или ножницы.
Большинство инструментов для зачистки проводов способны выполнять несколько различных задач, но их основная цель – снять изоляцию с концов проводов. Это достигается с помощью режущих лезвий с прорезями, расположенных в губках стриппера. Размеры прорезей для резки соответствуют проводам различного сечения, но не изоляционному покрытию провода, поэтому, когда провод протягивается через прорезь, его изоляция остается. Инструмент для зачистки проводов изготавливается различных форм и размеров и оснащен различными дополнительными инструментальными функциями. Вот основные части:
- Наконечник/носик для удерживания, скручивания или создания крючков или петель на проволоке
- Прорези для лезвий разного размера
- Кусачки
- Ножницы для малых болтов (обычно 6/32 и 8/32)
- Кримперы для обжимных соединителей
- Петля для создания крючка или петли на проводе для винтовых клемм
- Ручка эргономичной формы
Откройте губки съемников и вставьте конец провода в соответствующий паз.
У каждого слота есть два набора ярлыков, обозначающих различные размеры; это потому, что внешний размер одножильного провода не такой, как у многожильного провода. Зажмите челюсти на проволоке и потяните. Изоляцию следует снимать, когда провод проходит через прорезь. Если съемники затупились, их, возможно, придется вращать вокруг или вперед и назад, пока изоляция не будет полностью разорвана.
Некоторые приспособления для зачистки проводов можно настроить для многократной зачистки провода одного размера, что может сэкономить время. Существуют также саморегулирующиеся стрипперы, которые зачищают провод практически любого размера без необходимости выбирать конкретный паз или выполнять другие регулировки.
Коаксиальные кабели требуют своего собственного уникального стиля зачистки. Для очень больших проводов коммерческого класса доступны силовые зачистки. По большей части варианты инструментов для зачистки проводов зависят от размера провода, с которым они могут работать, и от того, какие дополнительные функции инструмента прилагаются.
Электрики обычно владеют различными инструментами для зачистки, резки и обжима проводов, но инструменты для зачистки проводов, подобные показанному выше, чаще всего используются профессионалами для зачистки проводов.
Из чего состоят хорошие клещи для зачистки проводов?- Хорошая изоляция/удобный захват
- Четкая маркировка калибров проводов
- Некоторые предпочитают возвратную пружину для ручек
- Фиксирующие ручки (для пружинных моделей), чтобы они не затупились в ящике/сумке для инструментов
- Яркие цвета помогут не потерять их
Klein делает хорошую пару инструментов для зачистки проводов.
Наконечник для зачистки проводовИнструмент для зачистки проводов без косоглазия
В 90% случаев вы используете инструмент для зачистки проводов для зачистки проводов одного и того же сечения. Теперь дни поиска инструмента для зачистки проводов в поисках отверстия нужного размера прошли.
Используйте маркер Testor’s Enamel Paint (около 3 долларов в домашнем центре), чтобы отметить линию через отверстие. Через пару минут высыхания вы сможете вставить провод в отмеченное отверстие с нулевым напряжением глаз и работать намного быстрее над своим последним проектом электропроводки. Если вы зачищаете провода более одного размера, пометьте отверстия разными цветами.
Popular Videos
ⓘ
Инструмент для зачистки проводов и кабельный нож
159 продуктов
Инструмент для зачистки проводов и кабельный нож позволяет точно срезать изоляцию, оболочки и покрытия, не повреждая жилы проводов и кабелей. Они обнажают оголенные провода и кабели для подготовки к сращиванию и подключению к клеммам. Электрики и монтажники кабелей используют эти инструменты для зачистки проводов и кабелей, чтобы обеспечить надежное соединение и передачу сигнала.
Инструмент для зачистки проводов и кабельные ножницы обеспечивают точные разрезы для удаления изоляции, оболочек и покрытий, не повреждая жилы проводов и кабелей.
Они обнажают оголенные провода и кабели для подготовки к сращиванию и подключению к клеммам. Электрики и монтажники кабелей используют эти инструменты для зачистки проводов и кабелей, чтобы обеспечить надежное соединение и передачу сигнала.
Инструмент для зачистки электрических проводов
Многофункциональный инструмент для зачистки проводов
Стрипперы с ручкой и стриптизмом
Стрипперы с точным сцеплением и стриптизма
Ножницы для резки кабелей
Инструмент для зачистки кабелей передачи данных и коаксиальных кабелей
Инструмент для зачистки проводов End-Style с регулируемой глубиной реза
Wire Stripper Replacement Blades
Insulated: No
Загрузка. .. | ||||||
| Загрузка… | ||||||
| Загрузка… | ||||||
| Загрузка… | ||||||
| Загрузка… | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| . , ascending | ||||||
| Loading… | ||||||
| Loading… |
Insulated: No
Loading. .. | |||||||
| Loading… | |||||||
| Loading… | |||||||
| Loading… | |||||||
| Loading… | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Нагрузка … | |||||||
| Загрузка | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| нагрузка … | |||||||
| погрузка … | |||||||
| . Загрузка … | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| .. | |||||||
Загрузка . .. | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Нагрузка … | |||||||
| Нагрузка … | |||||||
| . … | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Нагрузка | |||||||
| . | |||||||
| Загрузка… | |||||||
| Loading… | |||||||
| Loading… | |||||||
| Loading… | |||||||
| Loading… |
Insulated: Yes
Загрузка . .. | |||||||||||||||
| .0247 Loading… |
Insulated: No
| Загрузка … | ||||||||
| Загрузка … | ||||||||
| Загрузка … | ||||||||
| Загрузка … | ||||||||
| Загрузка … | ||||||||
| Загрузка … | ||||||||
| Загрузка | ||||||||
| Loading… | ||||||||
| Loading… | ||||||||
Loading. .. | ||||||||
| Loading… | ||||||||
| Loading… |
Insulated: No
| Loading… | ||||||||
| Loading… | ||||||||
| Loading… | ||||||||
| Loading… | ||||||||
| Loading.. . | ||||||||
| Загрузка … | ||||||||
| Загрузка … | ||||||||
| Загрузка … | ||||||||
| Загрузка | ||||||||
| . |
Изоляция: да
| Загрузка… | ||||||||
| Загрузка… | ||||||||
| Загрузка… |
| Loading… | ||||||||
| Loading… | ||||||||
| Loading … | ||||||||
Загрузка . .. | ||||||||
| Загрузка … | ||||||||
| Загрузка … |
33333333. Общая длина по возрастанию
Insulated: No
| Загрузка… | ||||||
| Загрузка… | ||||||
| Loading. .. |
..
..
..
