Микросхема тда 2030. TDA2030: мощный усилитель звука для качественного аудио

Что такое микросхема TDA2030. Каковы ее основные характеристики. Как правильно подключить TDA2030. Какие схемы усилителей можно собрать на ее основе. Где применяется данная микросхема.

Содержание

Обзор микросхемы TDA2030

TDA2030 — это популярная интегральная микросхема, представляющая собой одноканальный усилитель мощности звуковой частоты класса AB. Данная микросхема была разработана компанией STMicroelectronics и получила широкое распространение благодаря своим характеристикам:

Выходная мощность до 18 Вт
Напряжение питания ±22В
Низкий уровень искажений
Встроенная защита от перегрева и короткого замыкания
Корпус TO-220 с 5 выводами

TDA2030 позволяет создавать качественные усилители звука для различных аудиоустройств. Как работает данная микросхема? TDA2030 усиливает входной звуковой сигнал, подаваемый на ее вход, и выдает усиленный сигнал на выход для подключения динамиков.

Основные характеристики TDA2030

Рассмотрим более подробно ключевые параметры микросхемы TDA2030:

Максимальная выходная мощность: 18 Вт (при напряжении питания ±22В)
Диапазон напряжений питания: ±6В до ±22В
Коэффициент нелинейных искажений: 0.5%
Диапазон рабочих температур: от -40°C до +150°C
Входной импеданс: 5 МОм
Полоса пропускания: 100 кГц

Какие преимущества дают эти характеристики? Широкий диапазон питающих напряжений позволяет использовать TDA2030 в различных схемах. Низкий уровень искажений обеспечивает чистое звучание. Высокая рабочая температура и встроенная защита делают микросхему надежной в эксплуатации.

Схема подключения TDA2030

Для корректной работы TDA2030 необходимо правильное подключение внешних компонентов. Типовая схема включения содержит следующие элементы:

Конденсаторы для развязки по питанию
Входной разделительный конденсатор

Резисторы для задания коэффициента усиления
Выходной конденсатор для подключения нагрузки

Как правильно подобрать номиналы компонентов? Рекомендуется использовать значения, указанные в документации на микросхему. Например, типовые номиналы:

Входной конденсатор: 1 мкФ
Конденсаторы питания: 0.1 мкФ и 100 мкФ
Резистор обратной связи: 22 кОм
Выходной конденсатор: 1000 мкФ

Схемы усилителей на TDA2030

На основе TDA2030 можно собрать различные схемы усилителей звука. Рассмотрим наиболее популярные варианты:

Монофонический усилитель

Простейшая схема на одной микросхеме TDA2030. Обеспечивает усиление одного канала звука. Как собрать такой усилитель? Потребуется минимум внешних компонентов — конденсаторы, резисторы и источник питания.

Стереофонический усилитель

Использует две микросхемы TDA2030 для усиления левого и правого каналов. Какие преимущества дает стерео? Позволяет воспроизводить объемный звук и разделять инструменты по панораме.

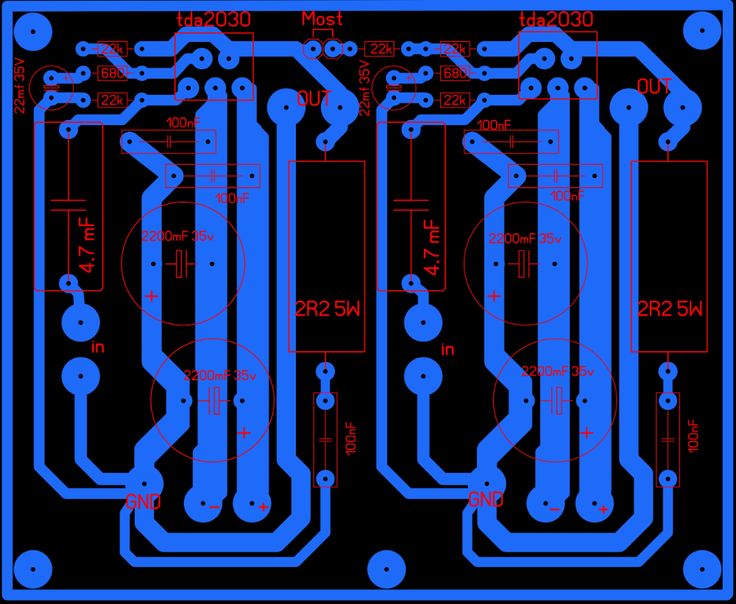

Мостовой усилитель

Схема с двумя TDA2030, включенными по мостовой схеме. Зачем нужно мостовое включение? Оно позволяет получить большую выходную мощность — до 36 Вт.

Применение микросхемы TDA2030

Благодаря своим характеристикам, TDA2030 нашла широкое применение в различных аудиоустройствах:

Домашние аудиосистемы
Автомобильные усилители звука
Активные акустические системы
Гитарные комбоусилители
Караоке-системы

Где еще может использоваться данная микросхема? TDA2030 подходит для любых устройств, требующих качественного усиления звука средней мощности.

Преимущества и недостатки TDA2030

Рассмотрим основные плюсы и минусы использования микросхемы TDA2030:

Преимущества:

Простота применения
Низкий уровень искажений
Встроенные схемы защиты
Доступная цена
Широкая распространенность

Недостатки:

Ограниченная выходная мощность
Необходимость в радиаторе охлаждения
Чувствительность к качеству монтажа

Стоит ли использовать TDA2030 в своих проектах? Несмотря на некоторые недостатки, данная микросхема остается отличным выбором для создания недорогих и качественных усилителей звука.

Сравнение TDA2030 с аналогами

На рынке представлены и другие микросхемы усилителей звука. Как TDA2030 выглядит на их фоне?

TDA2050 — обеспечивает большую мощность (32 Вт), но требует более высокого напряжения питания
LM1875 — схожие характеристики, но выше стоимость
TDA7294 — значительно мощнее (100 Вт), но сложнее в применении

Какую микросхему выбрать? TDA2030 остается оптимальным вариантом для большинства любительских проектов благодаря простоте и доступности.

Заключение

TDA2030 остается популярным выбором для создания недорогих и качественных усилителей звука. Простота применения, низкий уровень искажений и встроенная защита делают эту микросхему отличным решением для многих аудиопроектов. При правильном использовании TDA2030 позволяет получить чистый и мощный звук в компактном устройстве.

Микросхема tda2030a в категории «Электрооборудование»

Микросхема TDA2030A, STM (Китай)

На складе в г. Софиевская Борщаговка

Доставка по Украине

14 грн

Купить

«SashaMika»

Микросхема TDA2030A (аналог D2030A, TDA2030, CD2030A, TDA2030A, К174УН19)

На складе в г. Полтава

Доставка по Украине

11.20 грн

Купить

Интернет магазин «E-To4Ka»

Микросхема TDA2030A (TO-220-5)

Доставка по Украине

20.30 грн

Купить

+380969252020 Viber *** IMPORTTIME.KIEV.UA***

Мікросхема TDA2030A TO-220-5

На складе в г. Сумы

Доставка по Украине

21 грн

Купить

Интернет-магазин «Мега-Радиодетали»

Чип TDA2030A 10ШТ TDA2030 TO-220-5, Усилитель низкой частоты УНЧ DB

Доставка по Украине

335.81 грн

167.90 грн

Купить

DomeBuys

Чип TDA2030A 10ШТ TDA2030 TO-220-5, Усилитель низкой частоты УНЧ WL

Доставка по Украине

354. 46 грн

177.23 грн

Купить

WebLine

Мікросхема TDA2030A

Доставка из г. Черновцы

250 грн

226 грн

Купить

TAX FREE!

Микросхема TDA2030A (аналог D2030A, TDA2030, CD2030A, TDA2030A, К174УН19)

На складе в г. Полтава

Доставка по Украине

11.20 грн

Купить

IT Electronics

Микросхема TDA2030A ( D2030A , TDA2030L )

На складе в г. Запорожье

Доставка по Украине

23.92 грн

Купить

RadioPulse

Микросхема TDA2030A оригинал

На складе в г. Запорожье

Доставка по Украине

141.38 грн

Купить

RadioPulse

Чип TDA2030A 10ШТ TDA2030 TO-220-5, Усилитель низкой частоты УНЧ VN

Доставка по Украине

370.79 грн

185.39 грн

Купить

V-Nalichii

Микросхема D2030A (аналог TDA2030, CD2030A, TDA2030A, К174УН19)

На складе в г. Полтава

Доставка по Украине

17. 60 грн

Купить

Интернет магазин «E-To4Ka»

Микросхема TDA2030A

Доставка из г. Полтава

11.20 грн

Купить

РезиStore

Микросхема TDA2030A (аналог D2030A, TDA2030, CD2030A, TDA2030A, К174УН19)

Доставка из г. Полтава

11.20 грн

Купить

МегаШара — Интернет-магазин

D2030A Микросхема (аналог TDA2030, CD2030A, TDA2030A, К174УН19)

Доставка из г. Полтава

17.60 грн

Купить

Интернет-магазин «Налетай»

Смотрите также

УМЗЧ 18Вт на микросхеме TDA2030A

Доставка из г. Одесса

43 грн

Купить

Микросхема D2030A (аналог TDA2030, CD2030A, TDA2030A, К174УН19)

Доставка из г. Полтава

18.40 грн

Купить

РезиStore

Микросхема D2030A (аналог TDA2030, CD2030A, TDA2030A, К174УН19)

Доставка из г. Полтава

17.60 грн

Купить

МегаШара — Интернет-магазин

Микросхема D2030A (аналог TDA2030, CD2030A, TDA2030A, К174УН19)

На складе в г. Полтава

Доставка по Украине

17. 60 грн

Купить

IT Electronics

Микросхема TDA2030A TO-220-5

Доставка из г. Черкассы

12 грн

Купить

Магазин Радіодеталей

Микросхема TDA2030A

Доставка по Украине

11 грн

Купить

магазин ДИМИР

Микросхема TDA2030A STM/China

Доставка по Украине

21.50 грн

Купить

интернет-магазин »EL-MIX»

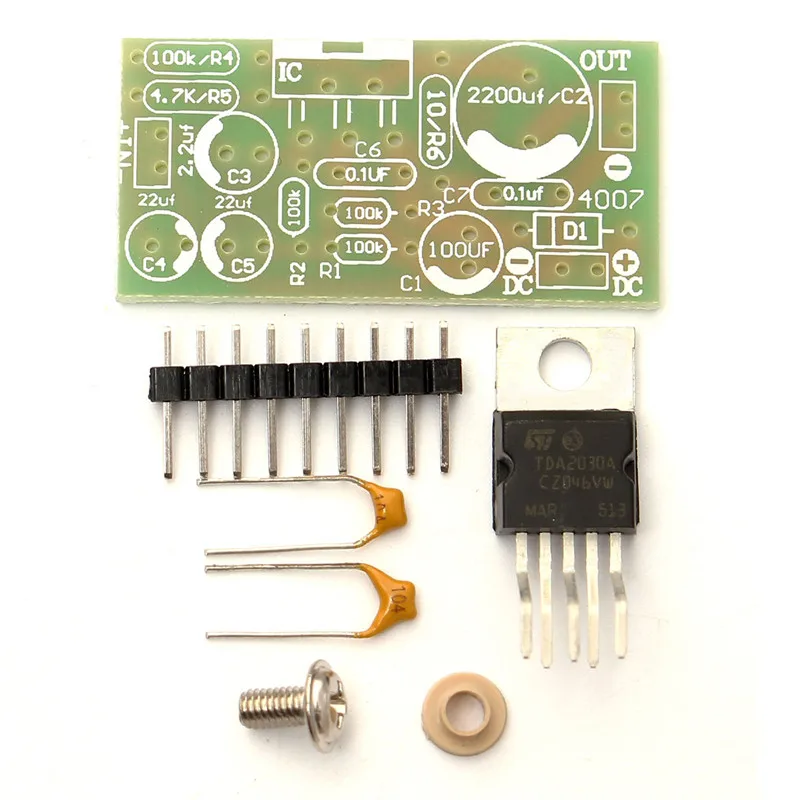

Набір підсилювача потужності TDA2030A DIY

На складе

Доставка по Украине

265 грн

Купить

Інтернет-магазин «Мікроампер»

TDA2030A, микросхема УНЧ.

Доставка из г. Киев

18 грн

Купить

sk-электрон. Интернет магазин электронных изделий и компонентов.

Аудио Усилитель TDA2030 TDA2030A TO220-5 32Вт

На складе в г. Днепр

Доставка по Украине

149 грн

99 грн

Купить

Интернет-магазин DoubleMix

DIY набір Підсилювач 2 * 14W TDA2030A

На складе

Доставка по Украине

271 грн

Купить

Інтернет-магазин «Мікроампер»

Підсилювач TDA2030A

На складе

Доставка по Украине

42 грн

Купить

Інтернет-магазин «Мікроампер»

Микросхема TDA2030AL-TB5-T

На складе

Доставка по Украине

12. 36 — 12.94 грн

от 2 продавцов

12.94 грн

Купить

AleMax

Чип TDA2030A TDA2030 TO220-5, усилитель низкой частоты УМЗЧ

На складе

Доставка по Украине

254 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Микросхема TDA2030 схема включения — Справочник по микросхемам

Усилитель класса АВ предназначен для использования в качестве усилителя мощности в бытовой технике. Микросхема TDA2030 имеет тепловую защиту и защиту от короткого замыкания выхода на корпус. Коэффициент усиления в усилителях с обратной связью не должен быть меньше 24 дБ.

Рис.1. Цоколевка микросхемы TDA2030

Рис.2. Схема включения микросхемы TDA2030 с двуполярным питанием

Рис.3. Печатная плата усилителя на TDA2030 с двуполярным питанием

Рис.4. Схема включения микросхемы TDA2030 с однополярным питанием

Рис.5. Печатная плата усилителя на TDA2030 с однополярным питанием

Коэффициент усиления в усилителях с обратной связью не должен быть меньше 24 дБ.

Рекомендованные значения навесных элементов приведены в таблице, но могут быть использованы и другие значения. Таблица предназначена для ориентирования разработчиков автоаппаратуры.

Рекомендованные значения внешних элементов микросхемы TDA2030

Обозначение	Рекомендуемое значения	Назначение	Больше рекомендованного	Меньше рекомендованного
C1	1 мкФ	Входная развязка по постоянному току	—	Увеличение нижней частоты среза
C2	22 мкФ	Развязка по постоянному току инвертирующего входа	—	Повышение нижней частоты среза
C3, C4	0,1 мкФ	Развязка по питанию	—	Опасность генерации
C5, C6	100 мкФ	Развязка по питанию	—	Опасность генерации
C7	0,22 мкФ	Частотная стабилизация	—	Опасность генерации
C8	1/(2πFR1)	Верхняя частота среза	Уменьшение полосы пропускания	Увеличение полосы пропускания
R1	22 кОм	Коэффициент усиления	Увеличение усиления	Уменьшение усиления
R2	680 Ом	Коэффициент усиления	Уменьшение усиления	Увеличение усиления
R3	22 кОм	Смещение неинвертирующего входа	Увеличение входного сопротивления	Уменьшение входного сопротивления
R4	1 Ом	Частотная стабилизация	Опасность генерации на высоких частотах с индуктивной нагрузкой
R5	3*R2	Верхняя частота среза	Плохое ослабление высоких частот	Опасность генерации

Защитные цепи микросхемы TDA2030 ограничивают выходные токи выходных транзисторов таким образом, что их рабочие режимы не выходят за пределы зоны безопасной работы. Эта функция скорей может быть отнесена к классу ограничителей пиковой мощности, чем к ограничителям тока. Благодаря ей значительно уменьшается вероятность повреждения устройства в результате случайного короткого замыкания выхода усилителя на корпус.

Что касается тепловой защиты, то при повышении температуры кристалла выше 150°С, система тепловой защиты ограничивает ток потребления и рассеиваемую мощность. Поэтому даже постоянная перегрузка выхода или слишком высокая температура воздуха не приведут к порче микросхемы TDA2030. Радиатор можно делать без запаса на безопасность при перегреве, как это делается в классическом варианте теплового расчета.

Между микросхемой TDA2030 и теплоотводом изоляция не требуется. Рекомендуется применение теплопроводящей пасты.

Печатные платы и схемы включения для микросхемы TDA2030 полностью соответствуют TDA2006.
