Как подключить таймер времени к освещению. Как подключить таймер к освещению: настройка и установка реле времени для управления уличным светом

Как правильно выбрать и установить таймер для автоматического включения освещения на улице. Какие бывают виды реле времени для уличных светильников. Как подключить и настроить таймер освещения своими руками.

Виды таймеров для управления уличным освещением

Для автоматизации работы уличного освещения используются различные типы таймеров:

• Механические — простые и недорогие устройства с поворотным диском для установки времени включения/выключения
• Электронные — более функциональные, с цифровым дисплеем и возможностью программирования по дням недели
• Астрономические — учитывают время восхода и захода солнца в зависимости от сезона
• Фотореле — срабатывают при изменении уровня естественного освещения

Какой тип выбрать? Механические подойдут для базовых задач, электронные дают больше возможностей настройки, астрономические идеальны для уличного освещения, а фотореле — самый простой вариант.

Критерии выбора таймера для уличного света

При выборе таймера для управления уличным освещением следует учитывать несколько важных параметров:

• Мощность нагрузки — должна соответствовать суммарной мощности подключаемых светильников
• Количество каналов — для управления несколькими группами светильников
• Степень защиты корпуса — не менее IP44 для установки на улице
• Диапазон рабочих температур — для всесезонного использования
• Резерв хода — сохранение настроек при отключении питания

Также важно обратить внимание на удобство программирования и монтажа устройства. Оптимальный выбор обеспечит надежную и эффективную работу системы освещения.

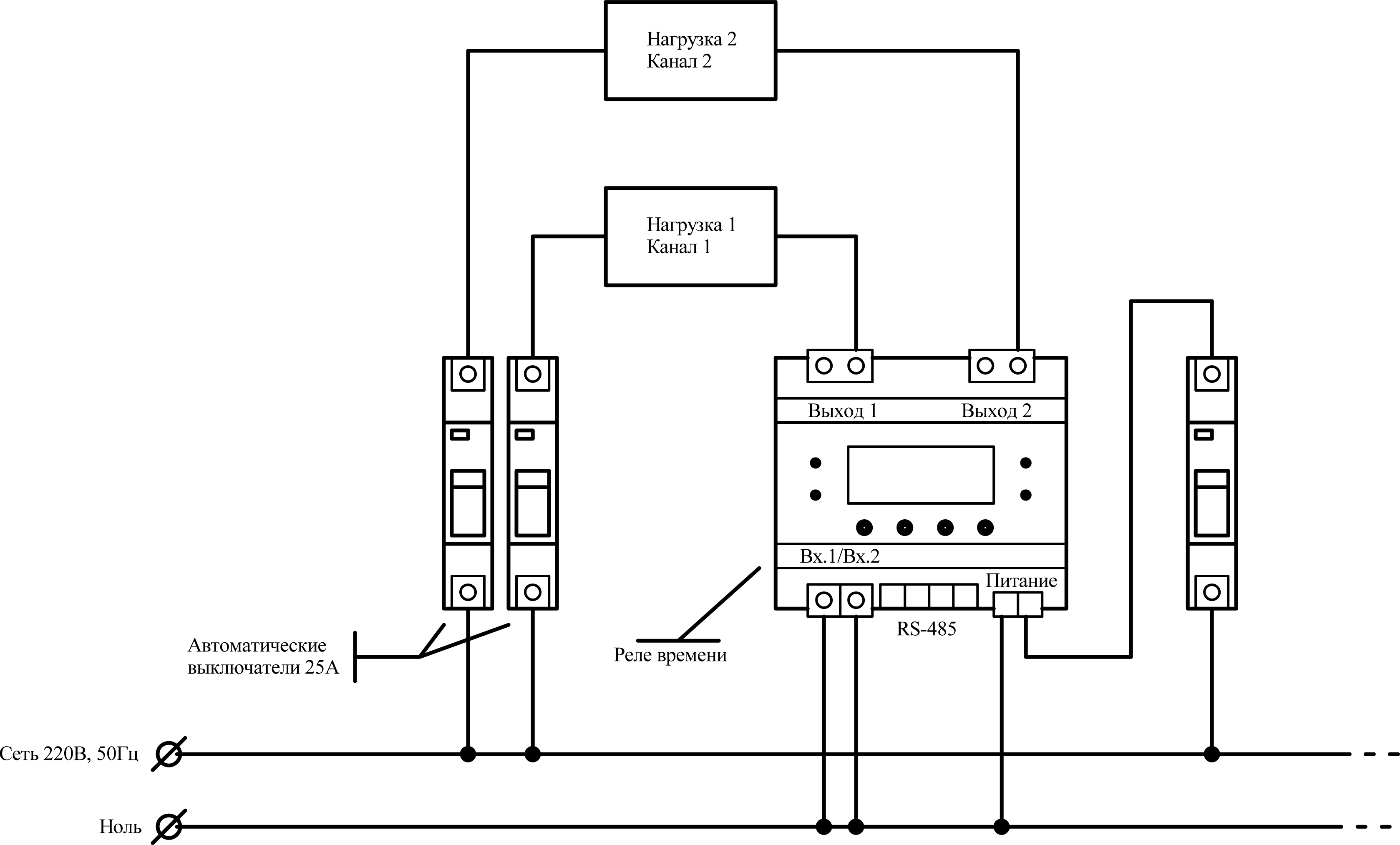

Схема подключения таймера к уличному освещению

Базовая схема подключения таймера к уличному светильнику выглядит следующим образом:

1. От электрощита подводится питание 220В
2. Фазный провод подключается к входной клемме таймера L
3. Нулевой провод подключается к клемме N
4. От выходной клеммы таймера идет провод к светильнику
5. Нулевой провод светильника соединяется с нулевым проводом питания

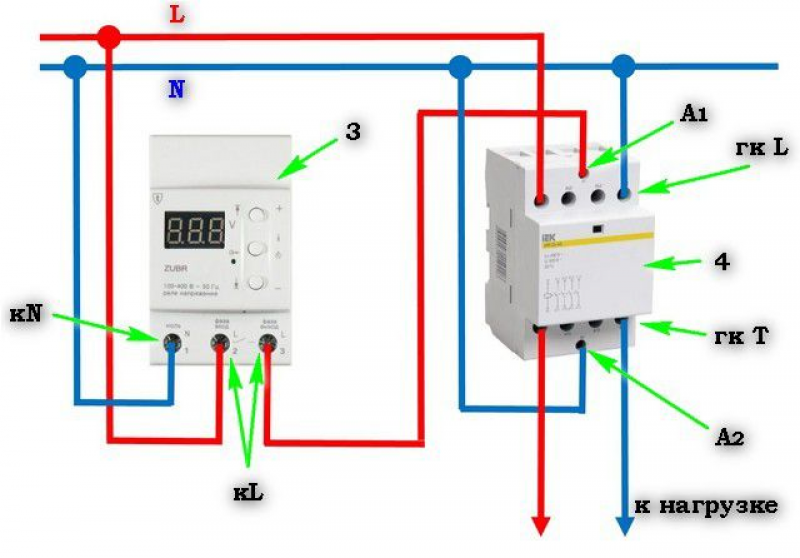

При подключении мощных прожекторов рекомендуется использовать дополнительное реле или контактор. Это позволит защитить контакты таймера от перегрузки.

Можно ли самостоятельно подключить таймер освещения?

Подключение таймера освещения вполне можно выполнить самостоятельно, если вы имеете базовые навыки работы с электрикой. Однако следует соблюдать правила безопасности:

• Перед началом работ обесточьте электрическую цепь
• Используйте качественные изоляционные материалы
• Тщательно изолируйте все соединения
• Проверьте надежность крепления проводов в клеммах
• При сомнениях обратитесь к профессиональному электрику

Правильно выполненное подключение обеспечит безопасную и долговечную работу системы автоматического освещения.

Настройка таймера для уличного освещения

После подключения таймера требуется его корректная настройка. Процесс настройки зависит от конкретной модели устройства, но обычно включает следующие шаги:

1. Установка текущего времени и даты
2. Программирование времени включения и выключения
3. Настройка режимов работы (ежедневно, по дням недели)
4. Калибровка фотодатчика (для фотореле)
5. Установка географических координат (для астротаймеров)

Важно внимательно изучить инструкцию к конкретной модели таймера и следовать рекомендациям производителя по настройке.

Как настроить задержку включения освещения?

Многие современные таймеры позволяют настроить задержку включения и выключения освещения. Это полезно для предотвращения ложных срабатываний. Обычно настройка выполняется следующим образом:

• Найдите в меню таймера пункт «Задержка» или «Delay»
• Установите желаемое время задержки (от нескольких секунд до минут)
• Задайте разные значения для включения и выключения при необходимости
• Сохраните настройки и проверьте работу

Оптимальное значение задержки подбирается экспериментальным путем в зависимости от условий эксплуатации.

Преимущества использования таймеров для уличного освещения

Применение таймеров для управления уличным освещением имеет ряд существенных преимуществ:

• Экономия электроэнергии за счет работы освещения только в нужное время
• Повышение безопасности территории благодаря автоматическому включению света
• Удобство эксплуатации — не нужно вручную включать/выключать освещение
• Создание эффекта присутствия в доме во время отсутствия хозяев
• Продление срока службы ламп за счет оптимизации режима работы

Все это делает таймеры освещения эффективным инструментом для организации наружного освещения частных домов, дач, коммерческих объектов.

Распространенные проблемы при использовании таймеров освещения

При эксплуатации таймеров уличного освещения могут возникать некоторые проблемы:

• Сбой настроек при длительном отключении электричества
• Некорректная работа фотодатчика из-за загрязнения или засветки
• Ложные срабатывания от света фар автомобилей
• Выход из строя контактов при превышении допустимой нагрузки
• Несоответствие запрограммированного и реального времени включения

Большинство этих проблем решается правильным выбором, монтажом и настройкой устройства. При возникновении сложностей рекомендуется обратиться к инструкции или специалисту.

Как устранить сбой настроек таймера после отключения электричества?

Для решения проблемы сброса настроек таймера при отключении питания можно предпринять следующие меры:

• Использовать таймер с резервным источником питания (батарейкой)
• Установить источник бесперебойного питания (ИБП) для таймера
• Регулярно проверять и корректировать настройки времени
• Заменить механический таймер на электронный с энергонезависимой памятью
• Использовать астрономический таймер, автоматически корректирующий время

Выбор конкретного решения зависит от частоты отключений электричества и требований к точности работы системы освещения.

Альтернативные способы автоматизации уличного освещения

Помимо таймеров существуют и другие методы автоматизации работы уличного освещения:

• Датчики движения — включают свет при появлении человека или автомобиля
• Сумеречные выключатели — реагируют на уровень естественного освещения
• Системы умного дома — позволяют управлять освещением удаленно через смартфон
• Астрономические реле — работают по координатам восхода и захода солнца
• Комбинированные устройства — сочетают функции таймера, датчика движения и фотореле

Каждый из этих способов имеет свои преимущества и недостатки. Выбор зависит от конкретных задач и условий эксплуатации системы освещения.

Какой способ автоматизации освещения самый экономичный?

С точки зрения экономии электроэнергии наиболее эффективными являются:

1. Сумеречные выключатели — включают свет только при наступлении темноты
2. Датчики движения — освещение работает только при наличии активности
3. Астрономические таймеры — точно соответствуют световому дню
4. Системы умного дома — позволяют гибко настраивать режимы работы

Однако при выборе следует учитывать не только экономичность, но и удобство, надежность и соответствие конкретным условиям эксплуатации.

Как подключить и настроить реле времени для уличного освещения

Владельцы загородных домов нередко хотят организовать на своем приусадебном участке автономное освещение. Существует два варианта обустройства – монтаж датчика освещения или астротаймера. Первое устройство считается более предпочтительным, поскольку имеет приемлемую стоимость и простую конструкцию с взаимозаменяемыми деталями.

Принцип работы и устройство датчика день-ночь для включения света

Внешний вид датчика для регулировки и включения уличного освещения

Датчик день-ночь имеет много названий, самое распространенное среди них – фотореле. Несмотря на большое количество наименований, задача остается одна – включать и отключать освещение на улице автоматически.

Принцип работы датчика освещенности основывается на способности некоторых элементов конструкции реагировать на интенсивность окружающего освещения. С этой целью чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. При снижении освещения с приходом вечера светочувствительность одной из этих деталей начинает изменяться. Как только изменения достигнут установленных параметров, срабатывает замыкающее реле, которое и обеспечивает бесперебойную подачу электроэнергии. С приходом утра происходят обратные процессы, контакты в реле размыкаются и освещение отключается.

Характеристики и критерии выбора

Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.

Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора. Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее.

Эксплуатационные характеристики

Классификация степеней защиты

Технические параметры возможных модификаций:

• Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
• Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
• Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
• Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.

Правильный выбор обеспечит бесперебойную и производительную работу таймера света.

Возможности настройки

Настройка чувствительности фотореле

Существует несколько регулировок, которые позволят настроить работу датчика для конкретной ситуации. Настройки оборудования на начальном этапе использования проводятся вручную путем проворачивания необходимого регулятора. Добиться одинаковых параметров практически невозможно.

• Регулируемый диапазон освещенности. Благодаря этому параметру задается освещение, при котором реле замыкает и размыкает контакты. Диапазон может колебаться от 2 до 100 Лк при полной темноте, и от 20 до 80 Лк при сумерках.
• Порог срабатывания позволяет уменьшить или увеличить светочувствительность. Снижать этот параметр рекомендуется зимой, когда на земле лежит снег и на него реагируют датчики. Также ее снижают, если в непосредственной близости расположены ярко освещенные объекты.
• Задержка, измеряемая в секундах, на отключение и включение. При увеличении задержки на выключение сокращается количество ложных срабатываний, например, при попадании на датчик света от фар автомобиля. Задержка на включение, в свою очередь, не даст включить осветительный прибор при затемнении от тени птицы или от тучи.

Благодаря этим настройкам можно обеспечить корректный рабочий режим оборудования, продлить срок его эксплуатации и сэкономить электроэнергию.

Выбор подходящего места для установки таймера выключения освещения

При установке датчика необходимо учитывать свет из окон, который также способен изменить реакцию фотореле на предлагаемую обстановку

Для бесперебойной и корректной работы фотодатчика требуется правильно подобрать место для его установки. Учитываются следующие факторы:

• На прибор обязательно должны попадать солнечные лучи. Конструкция должна находиться под открытым небом или навесом, но не в самом верху.
• Лампы, фонари и окна должны быть расположены как можно дальше, поскольку они могут стать причиной частых ложных срабатываний.
• Не рекомендуется, чтобы на датчик день-ночь регулярно попадало освещение от фар автомобиля.
• Не стоит монтировать датчики слишком высоко. Это вызовет трудности при обслуживании и проведении профилактических мероприятий.

Распространены случаи, когда датчики устанавливают прямо на столбах, но это не всегда практично и удобно. Предпочтительнее крепить к стене дома и проводить питающий кабель.

Схемы подключения

Схема подключения фотореле к уличному светильнику

Подключение реле времени для уличного освещения не должно вызвать трудностей. На вход устройства заносится фаза и ноль, с выхода фаза заводится на нагрузку – осветительные приборы, ноль идет с автомата или шины.

Если установка будет проводиться с учетом всех правил и предписаний, проводные соединения будут выполняться в распределительной коробке. Если включать придется мощный осветительный прибор, схему рекомендуется дополнить пускателем (контактором). Если лампы должны загораться только с приходом человека, систему автоматического освещения дополнительно оснащают чувствительным датчиком движения.

Большинство моделей включают имеют три провода: черный или коричневый, красный и зеленый. Во время составления схемы важно учитывать следующее:

• К черному или коричневому проводу требуется подавать фазу.
• Красный провод необходим для соединения устройства с осветительными приборами.
• К зеленому проводу подсоединяют нейтраль от кабеля питания.

При правильном соединении всех проводов будет получена полностью рабочая схема.

Как настроить реле времени для освещения на улице

Принцип работы фотореле

Светоконтролирующее оборудование чаще всего устанавливают в непосредственной близости с подсоединяемыми к нему осветительным приборам. Схема подключения в каждом конкретном случае разная, выбирать требуется в соответствии с инструкцией в сопроводительной документации. Она обязательна к ознакомлению перед выполнением работ.

Для проведения монтажных работ вовсе не обязательно иметь особые навыки. Важно лишь рассчитать распределяемую нагрузку таким образом, чтобы осветительные приборы не стали причиной перенапряжения сети. Датчик день-ночь практически не нагружает электрическую сеть. Однако в распределительном щитке УЗО и сам датчик должны быть выбраны, исходя из суммарной мощности подключаемых лампочек.

Специалистами выделено несколько простых рекомендаций для установки светочувствительных датчиков:

• Если подключается большое количество лампочек, схему дополнительно требуется оснастить магнитным пускателем.
• Запрещается электрическое приспособление устанавливать около легковоспламеняющихся материалов, химических сред и нагревательных элементов.
• Часто неопытные люди допускают ошибку – устанавливают датчик верх ногами, чего делать категорически нельзя. На него могут падать лучи солнечного света, но с приходом темноты будет влиять искусственное освещение из комнат.
• Сумеречный переключатель и всю систему осветительного оборудования рекомендуется подключать на отдельную линию от распределительного электрического щитка с защитным автоматом.

Главное условие корректной работы – свет от любых осветительных приборов не должен попадать на датчик. В противном случае работа будет некорректной, количество ложных срабатываний будет зашкаливать.

• Предыдущее: Схема подключения и технические характеристики автомата на 25 ампер
• Следующее: Интерьер маленького деревянного дома: уютно и мило

Настройка и подключение таймера управления освещением

Содержание

• Как выбрать таймер управления освещением
• Подключение

Таймер управления освещением – незаменимый прибор для домов, дач, торговых центров, объектов наружной рекламы. Он автоматически включает и выключает свет (светильники, иллюминацию, рекламные щиты) в заданное время. Многие таймеры сегодня оснащены функциями датчика движения и фотореле, которое при наступлении темноты автоматически включает освещение.

Как выбрать таймер управления освещением

Для одного-трёх светильников достаточно устройства с максимальной нагрузкой 6 Ампер, мощный прожектор проконтролирует таймер в 10 Ампер, а для оптимизации работы световых приборов во всём доме или в нескольких уличных фонарях стоит купить таймер никак не меньше 20 Ампер. Точная максимальная нагрузка, которую необходимо выдерживать вашему таймеру, считается так: сложите мощности приборов (в Ваттах), которые вы подключите, разделите на стандартное напряжение 220 Вольт и получите оптимальное количество Ампер.

Важно! Таймер управления светом нужно установить в таком месте, чтобы на него не попадал свет от любого осветительного прибора. В противном случае освещение никогда не выключится автоматически.

Механические приборы управления освещением «различают» только время суток, более дорогие электронные «знают» дни недели и даже месяцы. При отключении электричества механические таймеры останавливаются во времени, а электронные ещё полгода смогут точно сказать, который час.

Устройства можно использовать для регулировки света в саду, во всём доме или отдельных комнатах, на лестницах, в аквариумах. Любители путешествий, у которых дом часто пустует, пользуются таймером-сторожем. Он рандомно включает и выключает свет в комнатах и имитирует присутствие людей.

Подключение

Обычно, у простых приборов управления освещением, сверху подаётся электропитание, а с нижних контактов происходит коммутация, то есть непосредственно управление освещением. Если клеммы расположены в один ряд, первые два отвечают за «ноль» и «фазу», остальные клеммы отвечают за включение, выключение и переключение контактов. Синий провод традиционно значит «0», красный – «фаза», коричневый провод отвечает за выход на лампочку. Перемычка между группой клемм «ноль-фаза» и группой контактов также обязательно должна снабжаться питанием.

В устройстве любой фирмы есть кнопка время, удерживая которую можно выставить текущую дату. Задать параметры работы цифрового прибора управления светом нужно с помощью кнопки «Программы». Первое нажатие позволит выставить время включения света, второе нажатие – выключения. Горящая кнопка «Вкл» покажет, что таймер управления освещением сейчас работает в автоматическом режиме, который был запрограммирован. Если Вам нужно указать в программе полночь, лучше выбрать значение часов 23.59 или 00.01, чтобы программа работала без сбоев.

Важно! У приборов управления светом есть автоматическое время выдержки, свет включится/выключится не сразу. Это необходимо, чтобы не было фальшивых срабатываний, например, от фар проезжающей машины.

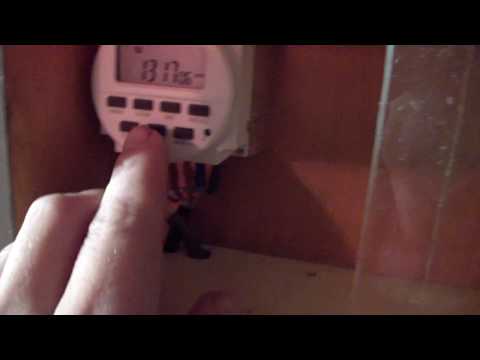

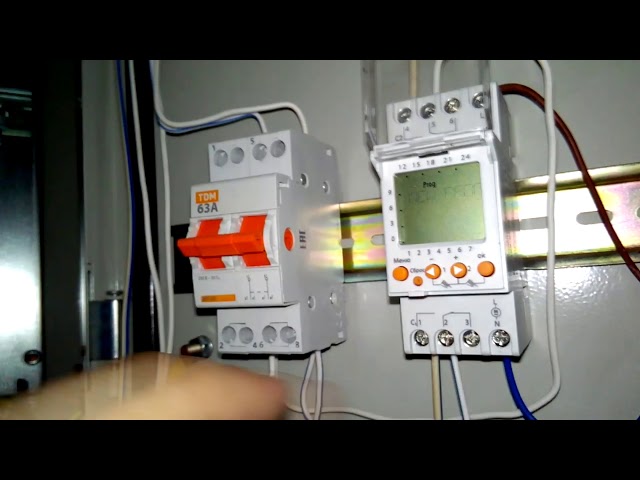

Видео для ознакомления:

Для эффективного использования электроэнергии есть и другие способы управления светом. Включать и выключать свет можно и по старинке вручную, также с этой функцией справится светочувствительный прибор фотореле, «видящий» уровень освещённости или охранная сигнализация с датчиками движения, которая при срабатывании включит не только звук, но и свет.

• Как подобрать люстру под интерьер
• Как повесить люстру на натяжной потолок
• Освещение в гараже светодиодное, автономное, ламповое
• Как подключить люстру к двухклавишному выключателю

Как подключить внутренний выключатель света с таймером | Справочники для дома

Сесилия Харш

Вы можете заменить любой внутренний выключатель света внутренним таймером, чтобы управлять любым освещением в вашем доме. В зависимости от выбранного вами типа таймера, вы можете запрограммировать его на автоматическое включение и выключение света не реже одного раза в день. Таймер может придать вашему дому обжитой вид, пока вы отсутствуете или до прихода домой каждый день. Вы можете использовать существующие провода внутри вашей электрической коробки, чтобы подключить таймер к свету.

1. Выключите автоматический выключатель освещения на главной сервисной панели. Поднесите бесконтактный детектор напряжения к выключателю освещения, чтобы убедиться, что питание отключено.

   Детектор мигает и издает сигнал тревоги при наличии электричества.

2. Удалите два винта, крепящие накладку выключателя света к стене. Снимите накладку, чтобы получить доступ к оригинальному выключателю света.

3. Удалите два винта, удерживающие оригинальный выключатель света в стене. Потяните выключатель на стене, чтобы получить доступ к электрическим проводам. Оберните кусок ленты вокруг черного провода, прикрепленного к верхнему винту, чтобы идентифицировать его как провод нагрузки.

4. Ослабьте винты переключателя. Снимите провода с переключателя.

5. Посмотрите на заднюю часть переключателя освещения внутреннего таймера, чтобы определить провода. Каждый производитель таймеров использует провода разного цвета для обозначения нагрузки, например, красный или синий. Зеленые и белые провода, если они есть, соответствуют стандартам бытовой электротехники: нейтральная белая и зеленая земля. Все таймеры должны иметь черный провод, обозначающий линию, и все провода должны быть помечены для облегчения идентификации.

6. Раскрутите два разъема внутри электрической коробки, соединяющие вместе белые провода и оголенные медные провода, если у вашего таймера есть белый и зеленый провода. Соедините белый провод таймера с белыми проводами внутри электрической коробки. Скрутите желтый изолированный провод на концах белых проводов. Подсоедините зеленый провод от таймера к оголенным медным проводам. Соедините их вместе, скрутив другой разъем желтого провода с концами провода. Пропустите этот шаг, если у вашего таймера нет белого и зеленого проводов.

7. Совместите провод выключателя таймера с маркировкой load с черным проводом, который вы обмотали лентой. Накрутите соединитель оранжевого провода на концы проводов нагрузки. Подсоедините оставшийся черный провод в электрической коробке к проводу линии выключателя света таймера с другим разъемом оранжевого провода.

8. Вставьте выключатель освещения внутреннего таймера в электрическую коробку. Используйте прилагаемые винты переключателя, чтобы прикрепить таймер к верхней и нижней части коробки.
