Схемах. Требования к выполнению гидравлических схем: обозначения элементов и правила оформления

Что такое гидравлическая схема и для чего она нужна. Как правильно обозначать элементы на гидросхемах. Какие основные элементы используются в гидравлических системах. Каковы требования к оформлению гидравлических схем.

Что такое гидравлическая схема и ее назначение

Гидравлическая схема — это важный технический документ, содержащий информацию о строении и принципе работы гидравлической системы. Она представляет собой графическое изображение всех элементов системы и связей между ними с помощью условных обозначений.

Основное назначение гидравлической схемы:

• Наглядно показать состав и структуру гидросистемы
• Отобразить принцип работы и взаимодействие элементов
• Служить основой для проектирования, изготовления и обслуживания гидросистем
• Облегчить понимание работы системы специалистами

Правила обозначения элементов на гидравлических схемах

Для изображения элементов гидросистем на схемах используются стандартизированные условные графические обозначения, регламентированные ГОСТ 2.781-96. Основные правила:

• Элементы изображаются в виде простых геометрических фигур
• Используются специальные символы для обозначения функций элементов
• Направление потока жидкости показывается стрелками
• Линии связи между элементами — прямые линии
• Каждый элемент имеет буквенно-цифровое позиционное обозначение

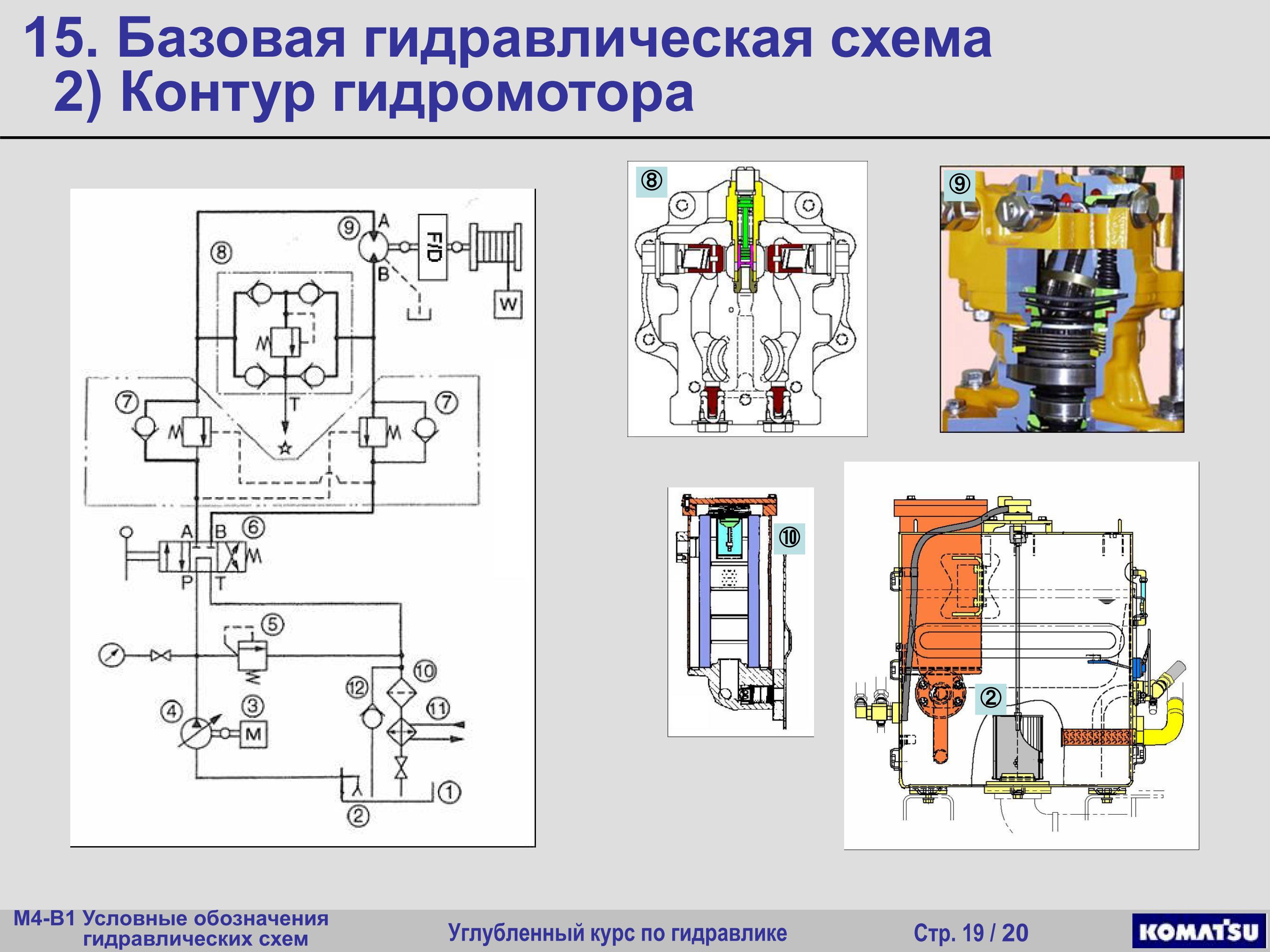

Основные элементы гидравлических систем и их обозначения

Рассмотрим обозначения наиболее распространенных элементов гидросистем:

Насос

Обозначается окружностью с треугольником внутри. Вершина треугольника указывает направление нагнетания жидкости.

Гидроцилиндр

Изображается в виде прямоугольника с поршнем и штоком. Указываются линии подвода жидкости в поршневую и штоковую полости.

Гидрораспределитель

Обозначается квадратами, количество которых соответствует числу позиций. Внутри показываются линии потоков жидкости.

Обратный клапан

Изображается в виде шарика, прижатого к седлу пружиной. Стрелка показывает направление свободного прохода жидкости.

Требования к оформлению гидравлических схем

При разработке гидравлических схем необходимо соблюдать следующие основные требования:

• Схема выполняется на листе стандартного формата
• Элементы располагаются равномерно на поле чертежа
• Линии связи проводятся кратчайшим путем с минимумом пересечений
• Размеры условных обозначений должны быть одинаковыми
• Позиционные обозначения располагаются рядом с элементами
• На схеме приводится перечень элементов

Особенности изображения трубопроводов на гидросхемах

Трубопроводы являются важнейшим элементом любой гидросистемы, соединяющим отдельные устройства. При их изображении на схемах следует учитывать следующие особенности:

• Линии трубопроводов выполняются толщиной 0,5-1 мм
• Используются преимущественно горизонтальные и вертикальные линии
• Места соединений обозначаются точками
• Пересечения без соединения показываются дугой
• Указываются условные обозначения трубопроводов (P, T, A, B и др.)

Правила нанесения позиционных обозначений элементов

Каждый элемент на гидравлической схеме должен иметь буквенно-цифровое позиционное обозначение. Основные правила их нанесения:

• Обозначение состоит из буквенного кода и порядкового номера
• Буквенный код — сокращенное название элемента (Н — насос, КП — клапан предохранительный и т.д.)
• Порядковые номера присваиваются в пределах группы однотипных элементов
• Обозначения располагают на схеме рядом с условными графическими обозначениями элементов
• Размер шрифта обозначений должен быть на 1-2 номера больше, чем размер шрифта на схеме

Рекомендации по компоновке элементов на гидросхеме

Правильная компоновка элементов на гидравлической схеме позволяет сделать ее наглядной и удобной для чтения. Рекомендуется придерживаться следующих принципов:

• Размещать элементы равномерно на поле чертежа, избегая пустот и скученности
• Располагать функционально связанные элементы рядом друг с другом
• Соблюдать иерархию элементов (насос — распределители — исполнительные механизмы)
• Группировать однотипные элементы
• Минимизировать число пересечений линий связи
• Располагать входы элементов слева, а выходы справа

Грамотно скомпонованная схема позволяет быстро понять принцип работы гидросистемы и облегчает ее анализ.

Обозначения гидравлических элементов на схемах. Основные элементы.

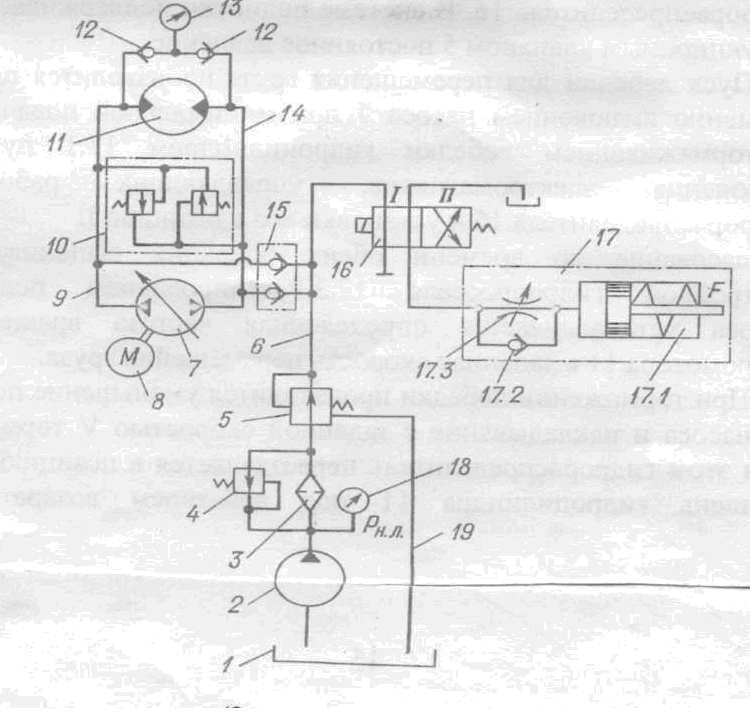

Что такое гидравлическая схема

Гидравлическая схема — это технический документ, содержащий в виде условных графических изображений или обозначений информацию о строении изделия, его составных частях и взаимосвязи между ними, действие которого основывается на использовании энергии сжатой жидкости (газа). Гидравлическая схема является одним из видов схем изделий и обозначается в шифре основной надписи литерой «Г»

Как обозначаются гидравлические элементы на схемах

В проектировании гидросхем используется свой язык – это условный язык графических обозначений. Основные правила этого языка изложены в ГОСТ 2.781-96 «ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные.»

На принципиальной схеме изображают все гидравлические и пневматические элементы или устройства, необходимые для осуществления и контроля в изделии заданных гидравлических (пневматических) процессов, и все гидравлические (пневматические) связи между ними. Элементы и устройства на схеме изображают в виде условных графических обозначений. Все элементы и устройства изображают на схемах, как правило, в исходном положении: пружины — в состоянии предварительного сжатия, электромагниты — обесточенными и т. п. В технически обоснованных случаях допускается отдельные элементы схемы или всю схему вычерчивать в выбранном рабочем положении с указанием на поле схемы положения, для которого изображены эти элементы или вся схема.

Связующим элементом любой гидросистемы являются трубопроводы, которые на схемах изображаются в виде линий, соединяющих элементы. Предпочтительно использовать только горизонтальные или вертикальные линии, при этом места соединения трубопроводов изображаются в виде точек, диаметра большего чем толщина линии. Места пересечения же линий трубопроводов без их соединения обозначаются дугой с радиусом, превышающем радиус точки.

Каждый элемент или устройство, входящее в изделие и изображенное на схеме, должны иметь буквенно-цифровое позиционное обозначение, состоящее из буквенного обозначения и порядкового номера, проставленного после буквенного обозначения.

Буквенное обозначение должно представлять собой сокращенное наименование элемента, составленное из его начальных или характерных букв; например: обратный клапан — КО, дроссель — Др. Порядковые номера элементам (устройствам) следует присваивать, начиная с единиц, в пределах группы элементов (устройств), которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Др1, Др2, Др3 и т. д., KП1, KП2, КП3 и т. д.

Основные элементы гидросхем

Первым элементом в списке является насос. Обозначается окружностью, внутри которой расположен закрашенный треугольник. Одна из вершин треугольника расположена на окружности, а противостоящая сторона перпендикулярна линии трубопровода, подходящей к насосу.

В обозначение управляемого насоса дополнительно появляется перечеркивающая его стрелка. Таким образом выполняется упрощенное изображение управляемого насоса. Допустимо использовать развернутое схематичное изображение системы регулирования (клапанов, гидроцилиндров, дросселей и прочего).

Также отдельного упоминания заслуживает ручной насос. В обозначение добавлены изображения двух обратных клапанов и рукоятка.

Простейшим клапаном является обратный клапан, изображение которого отражает его назначение – пропускать жидкость в одном направлении и запирать в другом. Часто клапан изображается без пружины (она обеспечивает предварительное поджатие клапана к седлу и является обязательным элементом для обратных клапанов, используемых в гидравлических линиях высокого давления).

Усложнённым вариантом обратного клапана является предохранительный клапан.  На схеме представлен простейший предохранительный клапан прямого действия. Изображается квадратом со смещённой стрелкой, указывающей направление потока жидкости при открытии клапана. Пунктиром показана линия управления, при превышении давления настройки регулируемой пружины клапан открывается.

В системах с большими расходами применяются предохранительные клапана непрямого действия также называемые двухкаскадными. При достижении давлением значения настройки пилотного клапана, последний открывается, и рабочая жидкость, проходя через дроссельное отверстие устремляется в линию слива. При прохождении рабочей жидкости через дроссельное отверстие создается перепад давлений между линией напора и рабочей полостью основного клапана. Этот перепад давлений воздействует на запорный элемент и преодолевая усилие пружины, открывает основной клапан. Схема является графическим описанием конструкции этого клапана.

Гидрозамки также называются управляемыми обратными клапанами, что и отображено на схеме. В дополнение к обратному клапана появляется линия управления (изображается тонкой линией).

Дроссель представляет собой регулируемое местное сопротивление. Изображается двумя дугами, перечёркнутыми стрелкой. Дроссель с обратным клапаном регулирует поток в одном направлении.

Графическое условное обозначение гидравлического распределителя составляют из блоков, примыкающих друг к другу, при этом количество блоков соответствует количеству позиций, занимаемых запорным элементом. На обозначениях ЗЭ всегда указывается в нейтральной позиции, к которой подведены основные гидролинии. В каждом блоке позиции ЗЭ должны быть обозначены линии потоков рабочей жидкости, что будет являться его коммутирующей схемой. Условное графическое обозначение гидрораспределителя отображает коммутирующую схему, количество позиций золотника, метод позиционирования золотника в нейтральном положении, число основных подключаемых гидролиний, тип управления золотником.

Четырехходовой трехпозиционный распределитель с ручным управлением (распределитель 4/3 с ручным управлением)

Четырехходовой трехпозиционный распределитель с электроуправлением и пружинным позиционированием в нейтрали (распределитель 4/3 с электроуправлением).

Гидроцилиндр – механизм, преобразующий энергию жидкости в механическую работу линейного перемещения. На гидросхеме изображаются наиболее значимые конструктивные особенности.

Фильтр — ромб на горизонтальной диагонали которого находится пунктирная линия. Помимо самого фильтрующего элемента в состав фильтра могут входить байпасный клапан (это обратный клапан с давлением открытия 3-5 бар) и индикатор загрязнения. Присваивать этим вспомогательным элементам дополнительное обозначение не нужно.

Бак для гидравлической жидкости обозначается как упрощенно, так и развернуто.

В измерительную аппаратуру входят манометры, уровнемеры и прочее.  Манометр изображается кругом со стрелкой внутри. Схема же уровнемера состоит из круга и двух горизонтальных линий.

На гидравлических схемах может встречаться буквенные обозначения P, Т, Х, Y, L и М – это линии напора, слива, управления, слива управления, дренажа и место подключения манометра.

Несколько элементов, объединённых в один агрегат, часто очерчивают штрихпунктирной линией.

Внимание! Данная статья авторская. При копировании ее с сайта обязательно указывать источник!

С Уважением,

Ярошук И. В.

Конструктор

Тел.: 8(800) 550-42-20 доб. 205

E-mail: [email protected]
