Как заказать качественные и недорогие печатные платы в Китае. Каковы преимущества китайских производителей печатных плат. Как происходит процесс разработки, заказа и производства печатных плат в Китае. На что обратить внимание при выборе производителя.
Преимущества заказа печатных плат в Китае
Заказ печатных плат в Китае имеет ряд существенных преимуществ:
- Низкая стоимость производства при высоком качестве
- Широкий выбор производителей и конкурентные цены
- Доступ к современному оборудованию и технологиям
- Возможность заказа как прототипов, так и крупных партий
- Быстрые сроки изготовления
- Удобные онлайн-сервисы для размещения заказов
Рассмотрим подробнее, почему стоимость печатных плат из Китая существенно ниже, чем у производителей из других стран.
Причины низкой стоимости печатных плат из Китая
Основные факторы, позволяющие китайским производителям предлагать низкие цены:
- Развитая индустрия производства печатных плат
- Доступность недорогих материалов и комплектующих
- Более низкая стоимость рабочей силы
- Большие объемы производства
- Государственная поддержка отрасли
- Прямые продажи с заводов без посредников
При этом качество продукции остается на высоком уровне за счет использования современного оборудования и строгого контроля на всех этапах производства.
Этапы заказа печатных плат в Китае
Процесс заказа печатных плат в Китае обычно включает следующие этапы:
- Разработка дизайна платы
- Подготовка файлов для производства (Gerber-файлы)
- Выбор производителя и размещение заказа
- Проверка и подтверждение проекта инженерами производителя
- Изготовление печатных плат
- Контроль качества
- Отправка готовых плат заказчику
Рассмотрим некоторые из этих этапов подробнее.
Разработка дизайна печатной платы
Для разработки дизайна печатной платы рекомендуется использовать специализированное программное обеспечение. Одним из популярных бесплатных онлайн-инструментов является EasyEDA. Он позволяет создавать схемы и разводить платы, имеет большую библиотеку компонентов.
При разработке важно учитывать:
- Размеры и форму платы
- Количество слоев
- Расположение компонентов
- Ширину дорожек и зазоров
- Размеры контактных площадок
После завершения дизайна необходимо сгенерировать Gerber-файлы для производства.
Выбор производителя и размещение заказа
При выборе производителя печатных плат в Китае стоит обратить внимание на следующие факторы:
- Опыт работы и репутация компании
- Используемое оборудование и технологии
- Стоимость услуг
- Сроки изготовления
- Варианты доставки
- Наличие онлайн-сервиса для размещения заказов
- Возможность производства прототипов и мелких партий
Одним из популярных производителей является JLCPCB. Компания предлагает низкие цены, быстрые сроки изготовления и удобный онлайн-сервис для заказа.
Процесс производства печатных плат
Производство печатных плат включает следующие основные этапы:
- Подготовка заготовок из фольгированного стеклотекстолита
- Нанесение защитной маски на области, которые не должны быть вытравлены
- Травление меди для формирования дорожек и контактных площадок
- Сверление отверстий
- Металлизация отверстий
- Нанесение паяльной маски
- Нанесение маркировки (шелкографии)
- Финишное покрытие (при необходимости)
Современные производства используют автоматизированное оборудование, что обеспечивает высокую точность и качество изготовления.
Контроль качества печатных плат
Качество печатных плат проверяется на нескольких этапах:
- Оптический контроль (проверка целостности дорожек, отсутствия замыканий)
- Электрический контроль (проверка соединений)
- Рентгеновский контроль (для многослойных плат)
- Проверка толщины металлизации отверстий
- Контроль качества паяльной маски и маркировки
Многие китайские производители используют современные системы автоматического оптического контроля (AOI) для обеспечения высокого качества продукции.
Особенности доставки печатных плат из Китая
При заказе печатных плат в Китае важно учитывать особенности доставки:
- Сроки доставки могут варьироваться от нескольких дней до нескольких недель
- Стоимость доставки зависит от веса посылки и выбранного способа
- Для срочных заказов рекомендуется использовать курьерские службы (DHL, FedEx)
- При больших объемах возможна доставка морским или железнодорожным транспортом
- Необходимо учитывать возможные таможенные сборы при ввозе товара
Многие китайские производители предлагают различные варианты доставки на выбор заказчика.
Заключение
Заказ печатных плат в Китае позволяет получить качественную продукцию по низким ценам. Широкий выбор производителей, современные технологии и удобные онлайн-сервисы делают процесс заказа простым и доступным даже для небольших компаний и индивидуальных разработчиков. При выборе производителя важно учитывать репутацию компании, сроки изготовления и варианты доставки. Грамотный подход к заказу печатных плат в Китае позволяет существенно снизить затраты на разработку электронных устройств без потери качества.
разработка, заказ и сборка / Своими руками (DIY) / iXBT Live
Обычно перед самодельщиками есть несколько путей создания нового проекта. Первый это найти на Aliexpress нужные компоненты и собрать все в кучу или готовое изделие, тут уж как получится. Второй — делать всю электронику и ее части на макетных платах или навесным монтажом, в простонародии на коленке или на соплях. Третий спроектировать печатную плату, заказать ее, собрать все на ней, культурно и красиво.
Конечно никто не мешает делать печатные платы дома, получается вполне нормально по качеству, но:
- к заводским допускам по ширине дорожек и допуском дорожка-отверстие и дорожка дорожка даже близко приблизится не получится
- отверстия не металлизированы, что для двуслойных плат минус уже существенный
- точной сверловки не будет, даже если сверлить на ЧПУ, набор инструментов как на производстве дома просто нереально собрать
- и т.д.
Так что многие сейчас выбирают заказ готовых плат, благо услуга это весьма доступна, в малых партиях сравнима с ценой фоторезиста и химикатов для травления дома.
Этап разработки
Тут есть целый набор бесплатных и вполне функциональных программ. Так что кто во что горазд, я особо не горазд, так что пользуюсь народной программой Sprint-Layout. Не буду даже пытаться описывать процесс разработки, кому надо, тот приложит эпсилон усилий и разберется. Можно найти видеоуроки.
В итоге готовый рисунок платы выглядит примерно так. Плата двусторонняя, так что месиво из цветов это нормально. Есть так-же «фотовид», где плата показана так, как она будет выглядеть в жизни (ну примерно).
После этого надо сделать экспорт в формат, который принимают все производители плат — Gerber. Вот тут начинаются хитрости, все программы похоже экспортируют проект, но нет-нет да и встречается специфика. Из sprint-layout-а надо экспортировать отдельно gerber файлы, плюс дополнительно файл сверловки.
В итоге все выглядит примерно так, обратите внимание, что все потом упаковано в zip, обычно изготовитель принимает файлы именно так.
Заказ
Опять-же не хочу давать конкретных производителей и говорить кто лучше, я делал на известном JLCPCB.
COM, просто потому что в данный момент 10 плат размером до 100х100мм они готовы делать за $2, но только первые 10, вторые уже за $4.
Ищите, в каждый момент времени какой-нибудь китайский производитель предлагает похожие условия. Иногда только для новых пользователей.
Процесс заказа так-же похож у всех — вы выбираете основные (или все) параметры платы такие как:
- толщина текстолита
- толщина меди
- количество слоев
- размер
- цвет маски
- цвет и количество сторон с шелкографией
- лужение-золочение-серебрение-…
Будьте внимательны, не стандартные опции приведут к существенному удорожанию и увеличению сроков изготовления (обычный срок 24 часа).
После загружаете созданный zip-файл и ждете 1-2+ часов, пока Ваш проект будет просмотрен инженером изготовителя. Если будут замечания они обычно очень четко излагают что именно не так, например:
- слишком близко дорожки
- маска над переходным отверстием (кто-то считает это нормальным)
- нет границы платы (надо экспортировать специальный слой фрезеровки)
После утряски всех моментов плата идет в производство и посылается заказчику.
Посылка
После трехнедельного ожидания забрал с почты такую небольшую коробочку. Обычно подольше, видимо удачно проскочило.
Внутри два пакетика с платами (делал платы усилителя и двуполярного БП), обычно затянуто пленкой под вакуумом, чтобы платы не терлись друг о друга, но тут просто насыпью, на самом деле ничего страшного, платки простые. При это надписи вполне себе целы.
Плата БП, разводилась под ток порядка 10А на плечо, силовые дорожки идут по двум сторонам и видны блоки переходных отверстий по маской. Изготовлено отлично, хотя если уж придираться, обрезано немного не так как должно быть (дырки крепления подрезаны примерно на 0.1мм), но это видимо результат экспорта.
50х50мм
Та-же история с платой усилителя, все надписи читаются. С обратной стороны таки есть шелкография — технологический номер на производстве.
50х50мм
В принципе платами остался доволен, на самом деле с первой версией всегда что-то да не так, но у данных плат первая версия она-же и финальная.
Сборка
Вроде не имеет смысла особо говорить об этом, но постараюсь проиллюстрировать частые ошибки.
Первое — не верьте готовым футпринтам (рисункам компонентов из программы, которой Вы пользуетесь). У меня случилась проблема с посадкой клеммных колодок, решаемая, но обидная. Клеммники оказались больше футпринта, хотя я настолько был уверен в нем, что даже мысли не возникло перемерить, хотя клеммники были в наличии.
Второе — хорошо если у Вас в наличии все компоненты для сборки на момент проектирования плат. Например электролиты могут быть чуть большего диаметра, чем стандарт, в итоге по отверстиям все совпадет, а вот боками будут толкаться.
Третье — для транзисторов и не только футпринт может не совпасть с габаритами, мне придется ставить транзистор на стабилизаторе с небольшим смешением, хотя футпринты даже отделены.
Смотрите сами. Усилитель:
БП
В итоге конечно все эти проблемы решаемы, так-то даже на первой версии можно иметь успех.
Другой вариант не мельчить и делать все с запасом по расстоянию.
Практически готовый усилитель, драйверный транзистор скоро будет:
БП без транзисторов, дело в том, что для маленьких токов его можно эксплуатировать и так, посредством небольших манипуляций. Хочу сначала погонять на токах до 2-3А а потом уже припаяю пару силовых транзисторов и буду вытягивать 7-8А или больше.
Вывод
Заказ плат, в принципе, весьма доступная услуга и если есть желание оформить уже состоявшийся в голове или на макетке проект то стоить это будет пару-тройку вечеров на разработку платы плюс немного денег (с доставкой $10-14 за комплект в 10 штук).
Уверен что опытным людям читать было неинтересно, но надеюсь что сподвигнет кого-либо на решительные действия.
Заказываем сборку плат в Китае
Здесь уже было достаточно много обзоров с описанием процедуры заказа плат в Китае, в том числе и пара моих.
Сейчас же пришло время переходить на следующий уровень, JLCPCB открыли сервис по монтажу деталей на платы изготовленные на своем производстве.
Если вам еще не знаком сервис EasyEDA с его редактором схем и плат, то самое время начать его изучать. Я пропущу этот этап и перейду сразу к собственно самому процессу.
Рисуем схему, в данном случае это универсальный модуль Zigbee
при вы выборе компонентов для схемы обращаем внимание на доступность для сборки и статус. В случае с Basic монтаж входит в общую стоимость, Extend оплачивается дополнительно.
Проверяем схему и преобразуем ее в плату (она не будет сразу такой это уже результат ручной работы)
файлы BOM и PickAndPlace будут в формате .csv
В файле BOM нужно указать какие детали нужно паять, а какие нет.
Файл с координатами выглядит примерно так
получив нужные файлы переходим на сервис заказа плат
загружаем архив с gerber файлами
как обычно выбираем количество и остальные опции по желанию, чуть ниже видим новый пункт в меню
в котором для начала выбираем сторону платы на которой будем делать монтаж и подтверждаем
на обновившейся странице загружаем файлы BOM и PickAndPlace
появится список компонентов, каждый из которых нужно проверить и подтвердить отдельно.
Проверяем внимательно, так как в списке могут оказаться детали которые вы не планировали распаивать и отметили это в BOM.
с высокой долей вероятности части деталей не окажется в наличии и вам будет предложен выбор (стоит отдельных денег за монтаж)
определившись с деталями на следующем этапе увидим свою плату в «собранном» виде и с полной калькуляцией стоимости.
Осталось добавить в корзину и произвести оплату.
Немного советов:
1. Партия плат из примера была заказана примерно 1,5 месяца назад, когда данный сервис был доступен только для жителей Китая и доставлена с помощью курьерской службы, с соответствующей оплатой таможенных сборов (300р./кг). Если вы планируете заказывать большое количество, то возможно вам придется столкнуться с уплатой таможенных пошлин, имейте это ввиду.
2. При расчете пробуйте разное количество плат, это сильно влияет на стоимость как собственно деталей, так и на общую сумму. В пересчете на стоимость одной платы может быть существенно выгоднее заказать лишний десяток.
3. Сервис может указывать на неправильное позиционирование некоторых деталей (например угол поворота). В моем случае я перепроверил и подтвердил свой вариант, платы пришли с правильно распаянными деталями, т.е. это была ошибка аудита.
Плату из примера в частности и тему zigbee вообще можно обсудить в профильном чате в телеграм.
Планирую купить +134 Добавить в избранное Обзор понравился
+170 +265
Китайский производитель печатных плат -JLCPCB — Лаборатория аппаратного обеспечения с открытым исходным кодом EasyEDA
Сегодня я хотел бы немного углубиться в Китайский производитель печатных плат — Цены, качество, характеристики и доставка печатных плат JLCPCB.
Как мы все знаем, цена печатной платы JLCPCB является самой дешевой среди китайских производителей печатных плат . Я думаю, что мы получаем печатные платы легче и тратим меньше, чем в прошлом. мы знаем, что в прошлом проектирование печатных плат было дорогостоящим и трудоемким процессом. По-настоящему бесплатных инструментов для дизайна было очень мало. Кроме того, вы, как проектировщик печатных плат, должны были учитывать множество вещей, которые на самом деле вас не касались — вы должны были убедиться, что плотность меди примерно одинакова по площади вашей платы, вы должны были специально рисовать панели, трассировку или v. — канавки в соответствии со спецификациями производителя, и обычно вам приходилось платить немалые деньги за нестандартные цвета паяльной маски, двухстороннюю шелкографию, наличие контактных площадок SMT, количество переходных отверстий и т. д.
Теперь это намного проще. С системами обработки изображений можно использовать камеры для выравнивания слоев сверху вниз, и, если обнаружена неточность, их можно расположить так, чтобы они подходили должным образом.
Многие производители постепенно внедряют так называемую систему Perfect Test для достижения максимальной точности слоя. выравнивание.
Например, заказать на JlCPCB очень просто, просто загрузив свои файлы gerber.
Цена JLCPCB
Обычно Китайские производители печатных плат дешевле европейских производителей печатных плат. Однако цена потрясающая в JLCPCB.
2 доллара за 10 шт. индивидуальной печатной платы? Это потрясающая сделка! Это действительно в JLCPCB.
Вкратце, много: 2 доллара за 10 копий, 2 слоя, максимальный размер печатной платы 100 x 100 мм, выбор из шести цветов (зеленый, красный, желтый, синий, белый и черный), FR4-Standard Tg 140C, двойной- односторонняя или односторонняя или без шелкографии, HASL (со свинцом), отделка. Я бы сказал, что этого достаточно, чтобы соблазнить даже самого ярого домашнего офортиста….
Узнать цену легко: https://jlcpcb.com/quote
Качество JLCPCB
Хороший материал.
На самих печатных платах. Я получил ровно 10 досок, все аккуратно запаянные и упакованные в пузырчатую пленку. все выглядит хорошо, точные допуски на паяльной маске, четкий характер на шелкографии.
Переходное отверстие
Переходное отверстие — отверстие в плате, используемое для передачи сигнала с одного слоя на другой. Тентованные переходные отверстия покрыты паяльной маской, чтобы защитить их от пайки. Переходные отверстия, к которым должны быть присоединены разъемы и компоненты, часто не имеют тентов (открытых), чтобы их можно было легко припаять.
В конструкциях объединительных плат в наиболее распространенной форме переходных отверстий используется технология металлизированных сквозных отверстий (PTH). Они соединяют контакты разъемов с внутренними сигнальными слоями.
JLCPCB теперь производит только сквозное покрытие (PTH). Толщина готовой меди на печатной плате является важным показателем переходных отверстий. В соответствии со стандартом толщина меди в отверстиях не может быть ниже 18 мкм.
Средняя толщина меди Jlcocb на 20 мкм выше, чем в национальном стандарте. Слишком тонкая толщина медного отверстия повлияет на величину рабочего тока.
На платах от JLCPCB я не увидел явных дефектов и не нашел коротких замыканий. Следы четкие, и, насколько я могу судить, все переходные отверстия были хорошо покрыты металлом.

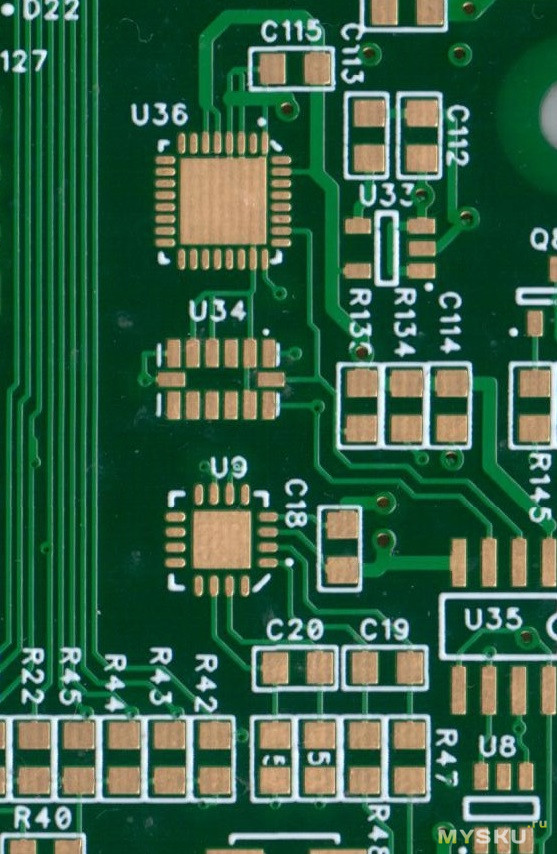

Контактные площадки
Контактная площадка — часть открытого металла на поверхности платы, к которой припаян компонент.
Площадка — это небольшая поверхность меди на печатной плате, позволяющая припаять компонент к плате. Площадку можно представить как кусок меди, в котором штырьки компонента механически поддерживаются и припаиваются.
JLCPCB применяет медную штриховку, если ваши печатные платы разработаны с контактными площадками. Травление тампона выглядит хорошо. Покрытие HASL (выравнивание припоем горячим воздухом) хорошо припаивается.
Шелкография или наложение
Шелкография — это процесс, при котором производитель печатает информацию на паяльной маске, что облегчает процессы сборки, проверки и ремонта.
Как правило, трафаретная печать используется для обозначения контрольных точек, а также положения, ориентации и ссылки на электронные компоненты, являющиеся частью схемы. Также его можно использовать для любых целей, которые могут потребоваться дизайнеру, например, название компании, инструкции по настройке (это обычно использовалось в старых материнских платах ПК) и т. д. Шелкография может быть напечатана на обеих поверхностях платы. Также термин шелкография известен как наложение. На рис. 2 показан участок контура, все оттиски, выполненные белым цветом, соответствуют шелкографии.
Шелкография платы JLCPCB нанесена с обеих сторон, разрешение хорошее и легко читаемое.
Паяльная маска (цвет печатной платы)
Паяльная маска — слой защитного материала, наложенный на металл для предотвращения коротких замыканий, коррозии и других проблем. Все, что я могу вам сказать, это то, что маски для пайки плат JLCPCB хорошо наносятся и имеют шесть цветов.
JLCPCB Производство и отгрузка
JLCPCB хорошо информирует вас о производственных обновлениях: я разместил свой заказ 12 сентября и получил производственные обновления 13 сентября. и 15 сентября (заказ отправлен). Недурно за то, что уложились в предложенный срок изготовления 4 рабочих дня!
О доставке: я обычно выбираю DHL из-за приемлемой цены и очень быстрого времени доставки, заплатил всего около 23 долларов за 4-6 рабочих дней доставки в Нидерланды. DHL забрала печатные платы в Шэньчжэне 15 сентября, а я получил посылку 20 сентября.
В целом, JLCPCB является одним из лучших производителей печатных плат в Китае. Печатная плата от JLCPCB довольно совершенна. Процесс заказа настолько хорош, что я даже не упомянул об этом. Я просто надеюсь, что его цена все еще преподнесет мне сюрприз.
Связанные посты:
1.SIX Причины, почему JLCPCB является нашим лучшим выбором PCB.0007 4. Печатные платы — это платы, на которых электронные компоненты, составляющие большинство электрических приборов, эффективно соединены электрически и закреплены механически. Чтобы создавать экономически эффективные электронные продукты, заинтересованные лица, предприятия и компании должны найти поставщика печатных плат, предлагающего низкую стоимость печатных плат, предпочтительно поставщика из Китая. На долю Китая приходится около 50% годового объема производства печатных плат в мире с 2018 года. Если вы задавались такими вопросами, как «где расположены недорогие компании, которые производят печатные платы и при этом обеспечивают высокое качество? Придется ли мне нести дополнительные расходы на доставку при покупке печатных плат у производителей в Китае, а не в моей стране? Ясно, что эти вопросы обращаются к вам, чтобы помочь увеличить прибыль вашего бизнеса. Согласно нашим выводам, мы увидели множество преимуществ и факторов, позволяющих китайской промышленности печатных плат получать печатные платы с низкими затратами. Тем не менее, эти печатные платы по-прежнему очень высокого качества и превосходят производимые в других странах. Теперь расскажите нам, почему Китай предлагает недорогие печатные платы. Запросить дешевое предложение по производству печатных плат сейчас Китай с 2006 года превзошел Японию в качестве крупнейшего в мире производителя печатных плат. Это произошло благодаря огромному внутреннему рынку Китая, преимуществам в более качественных ресурсах, снижению затрат на рабочую силу и эффективной политической поддержке. К счастью, различные отрасли производства печатных плат хорошо распределены. Вот почему многие люди, проживающие в разных уголках земного шара, могут получить высококачественные и недорогие печатные платы от производителей в Китае, которые предлагают лучшую оценку стоимости по сравнению с производителями печатных плат, расположенными рядом с ними. Кроме того, многие из этих компаний-производителей предлагают печатные платы на заказ. Покупатели, которые открыли для себя огромные возможности Китая, меньше беспокоятся о стоимости изготовления печатных плат или стоимости печатных плат на заказ. Это связано с тем, что в Китае так много компаний-производителей печатных плат, которые производят недорогие печатные платы на заказ, отвечающие потребностям производителя. Это еще одна причина, по которой вы можете получить очень недорогие печатные платы в Китае. Таким образом, машины для захвата и размещения могут легко захватывать и размещать компоненты печатных плат. Дело в том, что многие компании в Китае имеют большой опыт производства таких материалов, как FR-4, тефлон или ПТФЭ; металлы, такие как железо, алюминий и медь, а также другие материалы для сборки печатных плат, такие как конденсаторы, диоды, транзисторы, микросхемы интегральных схем, резисторы и многое другое. Производство печатных плат считается очень трудоемким. Поэтому, если вы хотите получить недорогие печатные платы, то необходимо нанимать дешевую рабочую силу. Это в основном связано с преимуществами этого региона Азии, такими как лучшие ресурсы, меньшая стоимость рабочей силы и политика, поддерживающая их отрасли. Дело в том, что с большим населением Китая производителям печатных плат в стране будет легко найти дешевую рабочую силу, которая поможет им в производстве печатных плат. В свою очередь, недорогая рабочая сила снизит затраты на настройку производства печатных плат таким образом, что улучшит сумму, указанную в вашей оценке затрат. Производство печатных плат в Китае является низкозатратным опытом благодаря тому, что производители печатных плат в стране могут получить доступ ко многим ресурсам, дешевой рабочей силе, а также политике, поддерживающей обрабатывающую промышленность, что делает низкозатратные опыт работы с печатными платами. Кроме того, Китай может похвастаться большим населением, что дает им большой рынок для производства различных электронных устройств, для которых требуются печатные платы. По этой причине производственные отрасли, предлагающие недорогие печатные платы в Китае, имеют возможность производить печатные платы в больших количествах. Это помогает снизить себестоимость продукции. Материалы для сборки печатных плат также производятся в Китае, что компенсирует снижение себестоимости производства печатных плат. При покупке недорогих печатных плат в Китае у вас есть доступ к покупке печатных плат напрямую с завода. Это означает, что нет необходимости беспокоиться о дополнительных расходах, которые могут быть понесены брокерами по продаже печатных плат. Вместо этого вы размещаете заказ непосредственно у выбранного вами производителя печатных плат, и тогда ваши качественные печатные платы будут доставлены по указанному вами адресу. Кроме того, вы получаете много других преимуществ, когда покупаете напрямую с завода. Это связано с тем, что многие производители печатных плат в Китае предлагают отличные конкурентоспособные условия по этим продажам. Кроме того, легче и быстрее отслеживать ваш заказ после того, как он был отправлен вам. Уже не новость, что Китай обогнал Японию в качестве крупнейшего в мире производителя печатных плат, и Китай продолжает прилагать усилия в расширении, а также в развитии индустрии печатных плат. Благодаря многочисленным преимуществам в виде ресурсов для обучения, отраслевого накопления, талантов и рыночного потенциала, китайским производителям печатных плат с низкими издержками стало легче обеспечить низкозатратное производство печатных плат. Китай также хорошо известен как страна, которая никогда не ставит под угрозу качество своих печатных плат только для того, чтобы снизить их стоимость. В настоящее время Китай занимает 2 и по величине экономику в мире. Страна также может похвастаться одним из самых быстрорастущих ВВП в мире, который подпитывается большим внутренним потреблением и сильным внешним спросом. Помимо экономических выгод, Китай также политически стабилен, и он предлагает политическую поддержку на национальном уровне для создания индустрии печатных плат. Кроме того, страна имеет береговую линию протяженностью около 18 000 километров и географическую площадь около 90,6 миллиона квадратных километров. Покупка недорогих печатных плат у производителей в Китае дает вам привилегию наслаждаться прозрачным экспедированием грузов. При этом вы будете уверены, что сумма, уплаченная в качестве фрахтовой ставки, станет следующей суммой, необходимой для сбора ваших печатных плат и их доставки в пункт назначения, который вы выбрали. Вместо того, чтобы работать с различными предприятиями по всему миру, которые предлагают необходимую вам продукцию, вы можете получить свои печатные платы в Китае. Помимо того факта, что страна предлагает универсальную услугу по производству печатных плат по выгодной цене, есть и другие преимущества, такие как хорошие отношения с клиентами, а также системы управления, позволяющие самостоятельно заказывать, осуществлять платежи онлайн, запрашивать информацию о прогрессе. производства вашего заказа и отслеживание вашего заказа. Многие китайские компании, производящие печатные платы, могут похвастаться отличной системой управления цепочкой поставок. Он также имеет усовершенствованную систему управления защитой окружающей среды. Объединив все эти факторы, вы получите отличную индивидуальную печатную плату, услуги по прототипированию печатных плат, недорогую печатную плату и недорогие материалы для сборки печатных плат. Есть много компаний, производящих печатные платы по низкой цене. Тем не менее, вам нужно быть уверенным в качестве. Какое бы качество печатных плат вы ни купили, будет определяться качество и долговечность производимых электронных продуктов. Компании по производству печатных плат в Китае будут производить печатные платы по низким ценам без ущерба для качества. Запросить стоимость изготовления печатных плат сейчас Если вы примете во внимание все факторы, упомянутые выше, вы убедитесь, что все, кому нужны недорогие печатные платы, сочтут Китай лучшей страной для работы. Строгая промышленная политика, прозрачная система фрахта, достижения в области технологий, низкая стоимость рабочей силы и многое другое обеспечат вам доступ к универсальному производству печатных плат по наилучшей возможной цене печатных плат. Печатная плата: печатная плата, плата печатной платы или печатные платы Печатная плата (печатная плата) механически поддерживает и электрически соединяет электронные или электрические компоненты с помощью проводящих дорожек, контактных площадок и других элементов, вытравленных из одного или нескольких слоев листа из меди, ламинированной на и/или между листовыми слоями непроводящей подложки. Электронные компоненты обычно припаиваются к печатной плате для электрического и механического соединения с ней. Печатные платы используются во всех электронных продуктах, кроме самых простых. Определение печатной платы Чтобы определить, что такое печатная плата, мы должны оглянуться на историю, которая прослеживает эволюцию печатных плат до начала 20-го века. Первые патенты на печатные платы для «печатных проводов» были выданы в начале 1900-х годов, но печатные платы, которые мы узнали, впервые стали использоваться после Второй мировой войны. В 1925, Чарльз Дукас из США подал заявку на патент на способ создания электрического пути непосредственно на изолированной поверхности путем печати через трафарет электропроводящими красками. Отсюда и название «печатная схема» или «печатная схема». Австрийскому ученому доктору Паулю Эйслеру приписывают создание первой работающей печатной платы в 1943 году. Она использовалась в качестве замены громоздкой проводки радиоламп. Эта печатная плата сначала разработана в Америке, а затем, когда стоимость рабочей силы в США возрастет, начнут перемещаться в Корею и Тайвань, поэтому сейчас корейская и тайваньская электронная технология Mircro настолько хороша. После 20 лет разработки печатных плат в Корее и Тайване, по причине стоимости рабочей силы и окружающей среды, они начинают перемещать завод по производству печатных плат в Китай, специально в Шэньчжэне, снова 20 лет, китайский производитель печатных плат занимает самый рынок в мире , 65% или более процентов на рынке печатных плат, Европа, США, Тайвань, Корея, просто сохраните производство печатных плат на высоком уровне, например, HDI, военные проекты, . Рано или поздно все печатные платы HDI переедут в Китай Производство печатных плат, односторонних круглых плат, производство двухсторонних печатных плат будет перенесено в западный Китай или Индию, Вьетнам. Та же причина, проблема стоимости и окружающей среды. Вы когда-нибудь задумывались, почему маска припоя почти на каждой плате зеленого цвета? Ну, кажется, есть какое-то количество необоснованных причин. Все, от участия правительства США в разработке и использовании первых печатных плат до того, как легко было смотреть на глаза в течение долгих часов ручной сборки первых плат. Вот самое правдоподобное объяснение, которое я слышал. В оригинальных масках использовалась базовая смола «коричневато-желтого» цвета и отвердитель более глубокого грязно-коричневого цвета. Когда их смешали вместе, получился медово-коричневый цвет, что, по-видимому, не очень аппетитно. Они пытались добавить красные пигменты, но цвет стал ржавым, а использование синего просто сделало его более темно-коричневым. Ни один из них не был очень привлекательным цветом. Поскольку ламинат в то время имел зеленый оттенок, они попытались добавить больше желтого и немного синего, и в итоге получили приемлемый зеленый цвет. Он стал стандартным цветом, который мы используем до сих пор. Почему стоимость печатной платы в Китае такая низкая? Китай Есть тысячи производителей печатных плат и тысячи других поставщиков материалов для печатных плат для производителей серверных печатных плат, каждая стоимость процесса производства печатных плат будет самой низкой.
Быстрые прототипы печатных плат Компании Почему такая низкая стоимость печатной платы из Китая? — Производство печатных плат и сборка печатных плат
Вот почему им обязательно нужны ответы. 1.
Китайская промышленность по производству печатных плат широко распространена
Вот почему монополия отсутствует, и есть много компаний-производителей, предлагающих недорогие печатные платы на выбор. Кроме того, между этими компаниями существует большая конкуренция, поэтому у вас есть возможность выбрать то, что лучше для вас. 2.
Недорогие материалы для сборки печатных плат могут быть произведены в Китае
Это связано с тем, что материалы, используемые для сборки печатных плат, обычно производятся в Китае. С учетом того, что говорит калькулятор стоимости печатных плат, и различных затрат на материалы, идеальный способ для компаний-производителей печатных плат в Китае снизить стоимость своих материалов — это получить материал, необходимый для поверхностного монтажа. 3.
Стоимость рабочей силы в Китае ниже, чем в Америке и Европе
Хотя Америка и развитые страны Европы начали развиваться и могут похвастаться развитой промышленностью печатных плат, у них все еще нет того, что нужно, чтобы превзойти китайцев, когда речь идет о недорогом производстве печатных плат. 4.
Надежный недорогой опыт производства печатных плат
5.
Доступ к покупке печатных плат напрямую с завода
6.
Ведущий производитель печатных плат по низким ценам в Китае
И именно по этой причине Китай смог производить и до сих пор производит компании, производящие печатные платы, занимающие первое место в списке производителей печатных плат в мире. 7.
Китай может похвастаться стабильной природной, политической и экономической средой 8.
Прозрачное экспедирование грузов
Для этого вам не придется испытать на себе обычную модель экспедиторского бизнеса – купить по низкой цене печатной платы, а затем продать по более высокой цене печатной платы. 9.
Универсальный сервис по производству печатных плат по выгодным ценам
10.
Производство печатных плат по низкой цене с сохранением качества
с. В конце концов, индустрия печатных плат в Китае обладает многими преимуществами, которые позволяют им добиваться низкой стоимости, высокого качества и беспроблемного производства.
Они также используются в некоторых электротехнических изделиях, таких как пассивные распределительные коробки.
