Как заменить замок зажигания автомобиля ВАЗ-2121
Для включения и выключения электрических цепей автомобиля служит включатель зажигания или попросту замок зажигания
В замке зажигания установлено механическое противоугонное устройство, блокирующие поворот руля.
Запорный стержень противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка.
После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его.
Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено».
Замыкание контактов выключателя зажигания при различных положениях ключа и включаемые цепи приведены в таблице.
Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар.
Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем кожухи рулевой колонки.
Помечаем провода, подходящие к контактной части выключателя зажигания, и отсоединяем их.

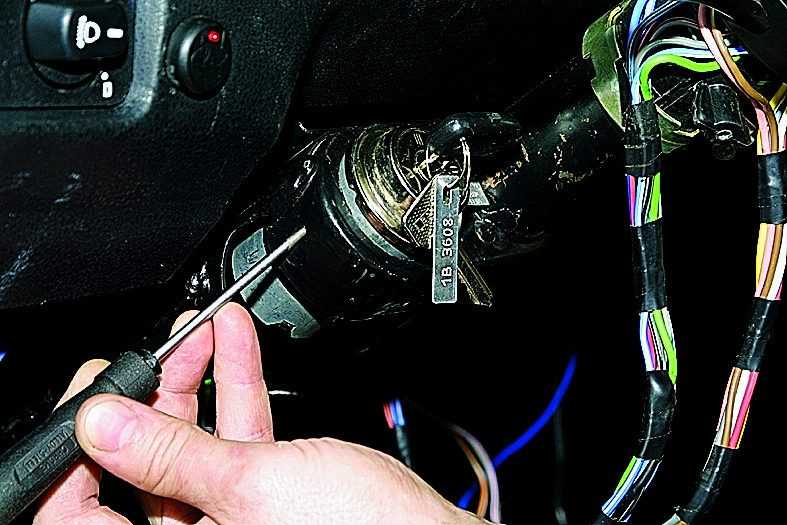

Шлицевой отверткой отворачиваем один винт крепления выключателя зажигания к кронштейну рулевой колонки слева и второй, расположенный снизу, справа от первого.
Поставив ключ выключателя зажигания в положение «0» («выключено»), шлицевой отверткой с узким лезвием утапливаем фиксатор выключателя зажигания через отверстие в боковой стенке кронштейна рулевой колонки.
Потянув на себя, снимаем выключатель зажигания.
Для замены контактной части выключателя зажигания, поддеваем отверткой и снимаем стопорное кольцо.
Стопорное кольцо может отскочить.
Вынимаем контактную часть выключателя зажигания.
При установке новой контактной части ее вращающуюся часть поворачиваем шлицевой отверткой против часовой стрелки до упора.
Вынимаем из выключателя зажигания ключ и вставляем контактную часть в корпус так, чтобы широкий выступ контактной части совпал с широкой впадиной корпуса.
Сборку выключателя зажигания производим в обратном порядке.
Для облегчения установки стопорного кольца пассатижами отгибаем усик
|
Замыкание контактов выключателя зажигания |
||
|
Положение ключа |
Контакты под напряжением |
Включаемые цепи |
|
III |
«30» – «INT» |
– |
|
(стоянка) |
«30/1» |
– |
|
0 (выключено) |
«30» |
– |
|
«30/1» |
|
|
|
I (зажигание) |
«30» – «INT» |
|
|
«30/1» – «15» |
Обмотка возбуждения генератора. Система зажигания*. Наружное освещение. Освещение приборов. Ближний и дальний свет фар. Противотуманный свет. Очистители ветрового стекла и стекла двери задка. Блок управления электромагнитным клапаном карбюратора*. Система управления двигателем (в том числе электробензонасос и вентиляторы системы охлаждения двигателя)**. Обогрев стекла двери задка. Омыватель. Вентилятор отопителя. Указатели поворота. Свет заднего хода. Контрольные приборы. |
|
|
II (стартер) |
«30/1» – «15» |
См. положение I |
|
|
«30» – «50» |
Стартер |
|
|
«30» – «INT» |
– |
* Только для двигателя ВАЗ-21213.
** Только для двигателя ВАЗ-21214.
Инструкция, как снять, поменять и выставить зажигание на Ниве своими руками
14.10.20225 627 0 3 ВАЗ Нива
Автор:Иван Баранов
Как известно, работоспособность двигателя во многом определяется состоянием работы системы зажигания. Проблемы в функционировании последней могут привести к тому, что мотор начнет работать с перебоями. Из этого материала вы можете узнать, как своими руками снять замок зажигания на Ниве и произвести его регулировку, а также что нужно учитывать в ходе этого процесса.
Содержание
- 1 Замок зажигания и особенности его замены
- 2 Как проверить модуль зажигания?
- 3 Инструкция по выставлению зажигания
- 4 Видео «Регулировка зажигания своими руками»
[ Раскрыть]
[ Скрыть]
Замок зажигания и особенности его замены
Модуль системы зажигания для НивыПеред тем, как снимать модуль зажигания на карбюраторе или инжекторе ВАЗ 21213, необходимо произвести диагностику катушки зажигания, трамблера и свечей.
Как показывает практика, свечи часто являются причиной некорректной работы ДВС. Если вы уверены, что проблема кроется в ЗЗ, то установленное устройство надо будет поменять.
Как производится замена замка зажигания Нива:
- Сначала отключается аккумулятор и демонтируется рулевая колонка.
- Вам необходимо отметить провода, которые подводятся к контактной части замка зажигания ВАЗ и отключить их. Используя отвертку с плоским наконечником, выкрутите болт фиксации выключателя системы к кронштейну рулевой колонки. Также надо будет открутить винт, который находится внизу, с правой стороны от первого.
- Далее, на Нива 21213 необходимо осуществить включение ключа в положение 0, после этого отверткой необходимо немного утопить фиксатор устройства через отверстие. Само отверстие находится сбоку на рулевой колонке. Выставленный ключ при этом не трогайте.
- Перед тем, как снять замок зажигания на Ниве, его необходимо немного потянуть на себя, после чего устройство демонтируется.
В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо. - Далее, извлекается контактная часть узла и меняется, если это нужно. При монтаже вращающуюся часть необходимо повернуть при помощи отвертки против часовой стрелки. Извлеките из конструкции ключ и установите контактную часть таким образом, чтобы ее широкий выступ мог совпасть с широкой впадиной корпуса. Дальнейшая сборка узла осуществляется в обратной последовательности.
В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо.Как проверить модуль зажигания?
После установки и соединения всех компонентов нужно произвести диагностику работоспособности модуля:
- Сначала измеряется сопротивление между выводами вторичной обмотки — щупы подключаются к цилиндрам 1 и 4, а потом — к 2 и 3. Показатели могут быть любыми, главное, чтобы они более менее совпадали. О неисправности вторичной обмотки будет свидетельствовать погрешность в показателях, составляющая более 100 Ом.
- После этого необходимо прозвонить проводку, для этого колодку нужно отсоединить от узла и настроить мультиметр в режим вольтметра, при этом один щуп тестера подключается к контакту А, а второй — к массе. Заведите мотор и следите за дисплеем тестера — показатели должны составить около 12 вольт, аналогично диагностируется второй контакт.
- При отсутствии напряжения следует произвести диагностику предохранительного элемента, расположенного в монтажном блоке под центральной консолью. Причиной отсутствия напряжения может быть не только выгоревший предохранитель, но и плохой контакт, обрыв проводки, а также коррозия (автор — канал Дневник АвтоЭлектрика).
О неисправности вторичной обмотки будет свидетельствовать погрешность в показателях, составляющая более 100 Ом.Инструкция по выставлению зажигания
Теперь предлагаем узнать, как выставить зажигание на Ниве.
На моделях ВАЗ 21214, 2131 электронное зажигание выставляется следующим образом:
- Сначала цилиндр 1 нужно выставить в положение верхней мертвой точке, при этом метка на коленчатом валу должна находиться перед отметкой 3 — 0 градусов.
- Затем для настройки необходимо демонтировать крышку трамблера и посмотреть, где расположен бегунок — он должен быть направлен в сторону штифта цилиндра 1. используя стробоскоп, нужно произвести установку момента, после чего масса устройства подключается к минусу АКБ, а положительный вывод — к плюсу.
- Далее, зажим регулятора следует подключить к высоковольтному кабелю на цилиндре 1 и отметить риску на шкиве коленчатого вала. Заводится мотор, при этом его обороты должны составлять не более 800 в минуту, а свет от стробоскопа нужно направить на метку на шкиве. Если регулировка зажигания была осуществлена правильно, то метка должна совпасть со средней риской на крышке ДВС. Если это не так, то силовой агрегат надо заглушить, после чего ослабить крепление трамблера и по или против часовой стрелки. Производится демонтаж крышки трамблера, вам необходимо сделать так, чтобы лепестки статора были совмещены с роторной отметкой.
- Далее, мотор заводится опять и прогревается до 80 градусов. Разгонитесь до 60 км/ч и нажмите резко на педаль газа. Если модуль вставлен правильно, то в этот момент двигатель может кратковременно задетонировать.
Производится демонтаж крышки трамблера, вам необходимо сделать так, чтобы лепестки статора были совмещены с роторной отметкой.Загрузка …
Видео «Регулировка зажигания своими руками»
Если вы не поняли, как произвести регулировку момента, ознакомьтесь с более подробной инструкцией на видео ниже (автор — Наиль Порошин).
