Как спроектировать и собрать трехосевой фрезерный станок с ЧПУ своими руками. Какие детали и комплектующие нужны. Пошаговая инструкция по сборке. На что обратить внимание при изготовлении самодельного станка с ЧПУ.

Что такое фрезерный станок с ЧПУ и зачем его делать самому

Фрезерный станок с числовым программным управлением (ЧПУ) — это автоматизированный инструмент для обработки различных материалов. Основные причины, по которым люди собирают такие станки самостоятельно:

• Экономия средств — готовые станки стоят очень дорого
• Возможность сделать станок под свои конкретные задачи
• Получение опыта в машиностроении и автоматизации
• Удовольствие от создания сложного устройства своими руками

Самодельный станок с ЧПУ позволяет фрезеровать дерево, пластик, мягкие металлы и другие материалы с высокой точностью. Это открывает широкие возможности для творчества и мелкосерийного производства.

Из каких основных узлов состоит фрезерный станок с ЧПУ

Типовая конструкция трехосевого фрезерного станка с ЧПУ включает следующие основные узлы:

• Рама — основание станка, обеспечивающее жесткость конструкции
• Портал — подвижная часть, перемещающаяся по оси Y
• Каретка — узел, двигающийся по оси X на портале
• Шпиндельный узел — перемещается по вертикальной оси Z
• Направляющие — обеспечивают точное линейное перемещение узлов
• Приводы осей — шаговые двигатели или сервоприводы
• Передача движения — шарико-винтовые пары или зубчатые рейки
• Система управления на базе контроллера ЧПУ

Какие детали и комплектующие нужны для сборки станка с ЧПУ

Для изготовления самодельного фрезерного станка с ЧПУ потребуются следующие основные компоненты:

• Алюминиевый профиль 60х60 мм для рамы и портала
• Стальные пластины 6 мм для кронштейнов и платформ
• Шарико-винтовые пары SFU1605 для осей X, Y, Z
• Линейные направляющие SBR20 и SBR16
• Шаговые двигатели Nema23
• Муфты, подшипники, крепеж
• Контроллер ЧПУ на базе Arduino
• Драйверы шаговых двигателей
• Блок питания 12-24В
• Шпиндель с креплением

Пошаговая инструкция по сборке фрезерного станка с ЧПУ

Процесс сборки самодельного станка с ЧПУ включает следующие основные этапы:

1. Изготовление металлических деталей по чертежам
2. Сборка рамы из алюминиевого профиля
3. Монтаж направляющих и ШВП на раму
4. Сборка портала и установка на направляющие оси Y
5. Монтаж каретки оси X на портал
6. Сборка и установка шпиндельного узла оси Z
7. Монтаж приводов осей (шаговых двигателей)
8. Прокладка проводки и подключение электроники
9. Настройка и калибровка станка

На что обратить внимание при сборке станка с ЧПУ своими руками

При самостоятельном изготовлении фрезерного станка с ЧПУ важно учитывать следующие моменты:

• Жесткость конструкции — от этого зависит точность обработки
• Качество направляющих и ШВП — влияет на плавность хода
• Мощность приводов — должна соответствовать массе подвижных узлов
• Настройка драйверов — для точного позиционирования
• Охлаждение шпинделя и электроники
• Защита от пыли и стружки
• Надежность электрических соединений

Какое программное обеспечение нужно для работы станка с ЧПУ

Для управления самодельным фрезерным станком с ЧПУ потребуется следующее программное обеспечение:

• Прошивка контроллера (например, GRBL для Arduino)
• Программа управления станком (например, UGS, bCNC)
• CAD-система для создания 3D-моделей
• CAM-система для создания управляющих программ

Популярные варианты ПО с открытым исходным кодом — LinuxCNC, GRBL + UGS Platform, Mach3/Mach4.

Преимущества и недостатки самодельного станка с ЧПУ

Основные плюсы изготовления фрезерного станка с ЧПУ своими руками:

• Значительная экономия средств по сравнению с покупкой готового станка
• Возможность оптимизировать конструкцию под свои задачи
• Получение опыта в проектировании и сборке сложных устройств
• Полное понимание устройства и принципов работы станка

Основные минусы самостоятельного изготовления:

• Требуются навыки работы с металлом и электроникой
• Сложность достижения высокой точности и жесткости
• Большие временные затраты на проектирование и сборку
• Отсутствие гарантии и сервисной поддержки

Часто задаваемые вопросы о самодельных станках с ЧПУ

Сколько стоит сделать фрезерный станок с ЧПУ своими руками?

Стоимость комплектующих для базовой модели начинается от 30-40 тысяч рублей. Более продвинутая версия с качественными компонентами может обойтись в 100-150 тысяч рублей.

Какой масштаб станка оптимален для домашней мастерской?

Оптимальный размер рабочего поля для начала — 40-50 см по осям X и Y. Такой станок не занимает много места, но позволяет изготавливать достаточно крупные детали.

Какие материалы можно обрабатывать на самодельном станке с ЧПУ?

В зависимости от жесткости конструкции и мощности шпинделя, можно фрезеровать дерево, пластик, оргстекло, модельный пластик, мягкие металлы (алюминий, латунь).

ЧПУ фрезер своими руками – чертежи, технология изготовления

ЧПУ фрезер своими руками – чертежи, технология изготовления

Итак, предлагаем поговорить о том, как сделать своими руками ЧПУ фрезер – подробности процесса, обзор требуемых наборов и комплектов, а еще общий опыт мастеров, которые уже это делали. Давайте откроем секреты сборки станка собственноручно. Итак, вы решили изготовить своими руками фрезерный ЧПУ станок, или, может быть, вы просто над этим лишь задумывались и не знаете, с чего начинать работы?

Есть огромное количество достоинств в наличии машины с ЧПУ. Станки домашнего типа могут произвести фрезерование и разрезать практически все виды материалов. Будь вы мастер или любитель, это будет открывать вам большой горизонт для творчества.

Сам факт, что один из станков может оказаться в личной мастерской, еще больше соблазнителем.

Содержание:

• 1 Общие сведения
  • 1.1 Опыт
  • 1.2 Комплекты и сборочные наборы фрезеров с ЧПУ
  • 1. 3 Руководство
• 2 Подробности

Общие сведения

Есть огромное количество причин, по которым люди желают построить собственный фрезеровальный станок, имеющий числовое программное управление, своими руками. Как правило, это происходит лишь по той причине, что мы просто не способны позволить приобрести себе его в магазине или напрямую от производителя, и в этом нет ничего странного, потому что их стоимость крайне велика. Или же вы можете быть похожи на домашних мастеров и получить множество удовольствия от проделанной своими руками работы и создания чего-то невероятного, оригинального. Вы можете просто заниматься таким для получения опыта в деле машиностроения.

Опыт

Когда мастера начали впервые разрабатывать, продумывать и изготавливать первый ЧПУ фрезеровальный станок своими руками, на подготовку проекта ушел приблизительно 1 день. Далее, после этого пришлось покупать элементы, и тут были проведены исследования.

И в форумах, как оказалось, можно найти в разных форумах и источниках, что привело к образованию новых вопросов:

• Действительно ли требуются шарико-винтовые пары, или простые шпильки и гайки будут тоже работать вполне нормально.
• Какой из линейных подшипников лучше, и стоит ли его покупать?
• Двигатели с какими параметрами требуются, и лучше использовать сервопривод или шаговик?
• Деформируется ли корпусный материал очень сильно при огромном размере станка?

К огромной радости, на некоторые вопросы можно сразу ответить за счет своей инженерно-технической базе, которая часто остается после учебы в соответствующем заведении. И все-таки, многие из проблем, с которыми можно столкнуться, не могли быть рассчитаны. Возможно, вам потребуется кто-то, имеющий практический опыт и информацию по такому вопросу. Естественно, что на форумах по данному вопросу можно найти много ответов от разных людей, и многие из которых противоречили друг другу. В этом случае потребуется продолжить исследования, чтобы выяснить, какие из ответов правда, а что является лишь словесным мусором. Но так приходится делать, если у вас ограниченный бюджет и хочется взять все лучшее из того, что можно приобрести за имеющиеся деньги.

Аналогичная ситуация у большинства людей, которые создают самодельный станок фрезера с ЧПУ.

Комплекты и сборочные наборы фрезеров с ЧПУ

Да, существуют доступные комплекты станков для ручных работ по сборке, но еще не было таких наборов, которые можно было бы подстраивать под определенные нужды. Еще нет возможности вносить конструкционные изменения и разновидности станка, а еще их много, и откуда вы знаете, какой из них подойдет конкретно вам? Вне зависимости от того, насколько хороша инструкция, если конструкция продумана ужасно, то конечная машина останется плохой. Вот по этой причине требуется быть осведомленной относительно того, что вы строите и понимать определенную роль играют все детали.

Руководство

Данное руководство нацелено на то, чтобы не давать вам повторить те же ошибки, на которые другие мастера потратили своего драгоценного времени и средства. Мы рассмотрим все компоненты даже до болтиков, глядя на достоинства и недостатки всех типов деталей. Мы расскажем вам о каждом аспекте проектирования, а еще вы узнаете о том, как создавать ЧПУ станок своими руками. Мы проведем вас через механику до программного обеспечения и всему промежуточному.

Обратите внимание, что самодельные чертежи ЧПУ станков предлагают мало методов решения определенных проблем. Это часто может привести к «неаккуратной» конструкции или даже неудовлетворительной работе машины. Вот этой причине предлагаем вам для начала прочесть следующее руководство.

Подробности

Ключевые особенности

В первую очередь следует рассмотреть такие вопросы:

• Определите подходящие конструкции конкретно для вас (к примеру, если вы планируете сделать станок по древесине собственноручно).
• Требуемая площадь обработки.
• Доступность рабочего места.
• Допуски.
• Материалы.
• Способы конструирования.
• Доступные инструменты.
• Бюджет.

Теперь поговорим про оси.

Основание и ось Х-оси

Тут мы рассмотрим такие вопросы:

• Проектирование и построение главной базы или основания Х-оси.
• Разбивание разных конструкций на отдельные элементы.
• Жестко прикрепленные детали.
• Частично закрепленные элементы и прочее.

Проектирование оси Y

В этом пункте рассмотрим такие вопросы:

• Проектирование и изготовление портальной оси Y.
• Разбивайте разные конструкции на элементы.
• Моменты и силы на порте и прочее.

Как собрать ось Z

Тут мы рассмотрим такие вопросы:

• Проектирование, а еще сборочные работы по оси Z.
• Далее рассматриваем моменты и силы на оси.
• Уделите внимание рельсам и направляющим, а еще расстоянию между подшипниками.
• Выбор кабель-канала.

Линейная система движения

В таком пункте предлагаем рассмотреть такие вопросы:

• Подробно изучите системы линейного движения.
• Подбор правильной системы конкретно для вашего типа станка ЧПУ.
• Проектирование и возведение собственных направляющих при маленьком бюджете.
• Втулки и линейный вал или блоки и рельсы?

Компоненты привода механики

Чертежи ЧПУ фрезера своими руками требуется рассматривать, чтобы подбирать компоненты механического привода:

• Детальный обзор приводных частей.
• Подбор подходящих элементов для вашего вида станка.
• Серводвигатели или шаговые.
• Шариково-винтовые и винты пары.
• Приводные гайки.
• Упорные и радиальные подшипники.
• Крепление и муфта двигателя.
• Редуктор или прямой привод.
• Шестерни и стойки.
• Калибрование винтов относительно двигателей.

Подбор двигателя

Тут потребуется следующее:

• Подробный обзор двигателей с устройством.
• Разновидности двигателей с ЧПУ.
• Как работают двигатели шагового типа.
• Разновидности шаговых двигателей.
• Как работают сервомоторы.
• Разновидности серводвигателей.
• Стандарты NЕМА.
• Подбор правильного типа электрического двигателя для вашего проекта.
• Измерение моторных параметров.

Конструкция режущего стола

Тут мы рассмотрим следующие вопросы:

• Проектирование и возведение собственных столов при маленьком бюджете.
• Перфорированный слой резки.
• Вакуумный столик.
• Обзор конструкции режущего стола.
• Стол можно вырезать посредством фрезерного станка по дереву.

Шпиндельные параметры

В этом шаге рассмотрим такие вопросы:

• Обзор шпинделей с числовым программным обеспечением.
• Функции и типы.
• Траты и ценообразование.
• Варианты установки и охлаждения.
• Варианты установки и охлаждения.
• Охладительные системы.
• Создание шпинделя своими руками.
• Произведение расчета стружки и силы резки.
• Нахождение идеальной скорости подачи.

Электроника

Здесь мы рассмотрим следующие вопросы:

• Панель управления.
• Предохранители и электрическая проводка.
• Переключатели и кнопки.
• Круги МРG и Jоg.
• Источник питания.

Параметры контроллера ПУ (программного управления)

В этом шаге рассмотрим такие вопросы:

• Рассмотрите контроллер ЧПУ.
• Подбор контроллера.
• Доступные функции.
• Системы, имеющие замкнутый контур и разомкнутый контур.
• Контроллеры по умеренной стоимости.
• Изготовление своего контроллера с нуля.

Подбор ПО (программного обеспечения)

И осталось рассмотреть следующие вопросы:

• Обзор ПО (программного обеспечения), который связан с ЧПУ.
• Выбор программного обеспечения.
• ПО САМ.
• ПО САПР.
• ПО NС Соntrоllеr.

Это, пожалуй, и все. На самом деле все не так уж и сложно, главное, разобраться.

Проект «станок с чпу своими руками» + чертежи

В интернете не так много готовых проектов по которым можно самостоятельно собрать себе станок с чпу.

• Многие жаждут денег за подобные конструкции, которые по сути ничего из себя не представляют.
• Поэтому я взял какой-то станок, который нашел на авито и на его базе, точнее по фоткам, быстренько «спроектировал», а точнее нарисовал станок.
• Мой проект поможет тем, кто хочет самостоятельно своими руками собрать фрезерный станок с чпу.
• Причины могут быть разные, нет денег на готовый или просто хочется построить что-то своими руками.

В любом случае данная статья для Вас.

Написать эту статью подтолкнуло очередное заявление одного «производителя»

Некоторые “спецы” продают станки чпу и их комплектующие дешево, пытаясь, как мне кажется, заработать на неосведомленности жаждущих заполучить такой волшебный станок для своих столярных целей. Я говорю о фрезерных станках с чпу по дереву, так как по моему разумению, они не годятся для коммерческого использования и причиной тому — время затрачиваемое на обработку изделия, а большинство нуждается в таком станке в коммерческих целях.

Если у вас много времени, то эта статья поможет сэкономить денег, если вы вдруг решите собрать такой станок.

В данной статье вы получите полную информацию по механике трех-осевого станка портального типа, вы найдете чертежи и файлы для передачи на производство или самостоятельного изготовления элементов и комплектующих станка.

Сложности и трудности

Основная сложность — это подбор нужных комплектующих под свои желания рабочего поля станка.
Сделано все под готовые детали с алиэкспресс. По сути вы получаете готовый конструктор и проблем со сборкой возникнуть не должно.

План действий по сборке фрезерного станка

1. Определяем размеры станка

• Размер рабочего поля станка зависит от ходовых винтов
• Винты со стандартной разделкой концов продаются на али комплектами.
• В комплект входит: винт, гайка, крепление гайки, муфта и держатели винтов.

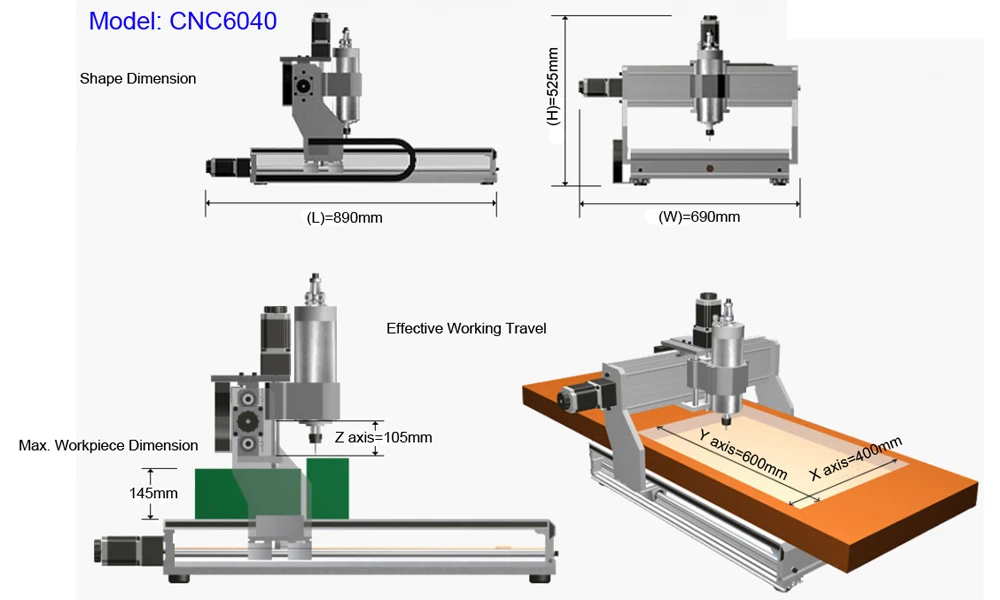

Данный станок имеет следующие размеры:

• оси Y: винт 700мм, профиль 685мм.
• соединительный профиль 685мм
• оси X: винт 470мм, профиль 455мм.
• ось Z: винт 300мм

при этих параметрах

• рабочее поле станка: X-295мм Y-480мм Z-160мм. размеры без установленных концевиков.

Пример

для увеличения размеров по оси Y
берем винт 1500мм, тогда длина профиля составит 1485мм (1500-700+685=1485) увеличиваем ось X (портал)
для винта длиной 1200мм понадобится профиль длиной 1185мм (1200-470+455=1185)
а длина соединительного профиля составит 1385мм (685+(1200-500)=1385) при таких винтах получаем станок с рабочим полем X-995м Y-1280мм Z-160мм

2. Металлические части

• Станок состоит из 14 разных частей 6мм конструкционной стали Ст3. Части собираются посредством сварки, для позиционирования используется шип-паз, с его помощью без труда собираются элементы в единую деталь.
• Кликнув по картинке в описании можно посмотреть номер и количество деталей необходимых для сборки станка.
• Элементы детали рекомендую заказывать на лазерной резке. Малые отверстия КЕРНИМ для дальнейшего просверливания отверстий и нарезания резьбы.

3. Алюминиевый профиль

• Металлический профиль 60х60 30 серия нарезаем в размер в зависимости от длины выбранного ходового винта.*
• Выбираем длину винта и получаем длину профиля для каждой оси. Как посчитать я писал выше.
• Для соединения сварных деалей с профилем используются Т-образные гайки
• Винты М5,M6,M8,М10

4. Комплектующие с АЛИ

Для механики потребуются:

• Четыре винта 1605 (ШВП) разной длины (оси Х,Y,Z)
• Четыре гайки 1605
• Четыре муфты с диаметрами 10мм и 8мм
• Четыре крепления гайки
• Четыре фиксируемые опоры FK12
• Четыре Шаговых мотора серии NEMA23 на 18кгс
• Цилиндрические рельсы SBR20 на ось X,Y SBR16 на ось Z
• Подшипники SBR20UU на X,Y (8 шт. ) SBR16UU на Z (4 шт.)

ШВП — Шариковинтовая передача 1605, где 16 его диаметр, а 5 шаг на 1 оборот.
* профиль тоже можно посмотреть на алиэкспресс

5. Сборка деталей

• Предварительно во всех элементах нарезаем резьбу согласно чертежам.
• Сборка элементов производится посредством шип-паза, после сборки и фиксации — провариваем.
• Провариваем без фанатизма, иначе поведет и все будет кривое.
• Варим на прихватки либо завариваем шип-паз или комбинируем.

5.1. Собираем «углы» крепления основоной рамы станка

Для сборки необходимо собрать из деталей 1,2,3,4 угловые элементы рамы станка с чпу, чертеж прилагается.

Предварительно нарежьте резьбу согласно чертежу.

Обратите внимание, что «углы» собираются зеркально

Теперь у нас есть 4 «угловых» элемента

5.2. Собираем стойки портала

Стойки портала для станка с чпу собираются аналогично угловым элементам, берем детале 5,6,7,8 и внимательно собираем.
Cледите за тем с какой стороны устанавливаете маленькие детали, на Деталь 5 устанавливается мотор приводящий в движение каретку по оси.

Предварительно нарежьте резьбу согласно чертежу.

5.3. Собираем ось Z станка своими руками

Основу оси Z собираем из деталей 9,12,13, смотрим на картинку и внимательно собираем, не перепутайте.

Предварительно нарежте резьбу согласно чертежу.

Фиксируйте свариваемые детали, к примеру можно взять квадратную трубу и притянув к ней струбцинами детали получим угол 90 градусов. Даже если не получится идеального угла, муфта соединения вала мотора с ШВП (винтом) имеет мягкую вставку, которая компенсирует не соосность.

6. Собираем сам станок

Все элементы готовы и теперь осталось только собрать-скрутить все детали в одно целое, чтобы получить станок на который впоследствии установить чпу систему. В данном варианте это либо MACH 3,4 или LinuxCNC

Алюминиевый конструкционный профиль собирается на Т-гайках, поэтому берем горсть гаек и винтов я использую с внутренним шестигранником (DIN 912). Берем винты класса прочности 8.8 они есть в любом хозмаге.

6.1. Собираем левую и правую часть оси Y

• 1. устанавливаем угловые элементы.
• 2. Собираем направляющую, на цилиндрический рельс SBR20 одеваем две каретки SBR20UU и прикручиваем его к алюминиевому профилю 60х60 винтами М6.
• 3. Тиким же образом собираем вторую направляющую.
• 4. Все теми же винтами М8 соединяем обе направляющие между собой заранее подготовленным профилем, который задает длину оси X, получаем основание станка. Не затягиваем.
• 5. В угловые элементы устанавливаем фиксируемые опоры винтов FK12, крепим на винты М5.
• 6. Берем винт с накрученной на него гайкой, одеваем крпеление гайки к стойке и прикручиваем его на 6 винтов М5.
• 7. Концом с резьбой устанавливаем винт ШВП 1605 в опору FK12 слегка фиксируя гайкой на опоре.
• 8. Шаговый двигатель NEMA 23 c надетой на вал муфтой, устанавливаем на свое место. Крепим винтами М5. Смотрим рисунок.
• 9. Затягиваем гайку, фиксирующую винт на опоре FK12 и фиксируем муфту на винте ШВП и валу двигателя, затягивая винты на соответсвующих половинках муфты.

6.2. Портал фрезерного станка, ось Х

• 1. Соответвующие стороне стойки портала крепим на подшипники SBR20UU на винты М5. Гайку ШВП (SFU1605) не прикручиваем к стойке.
• 2. Устанавливаем заготовленный для портала профиль и прикручиваем его винтами М8, Не затягиваем.
• 3. Прокатываем портал в одну сторону до упора и подтягиваем винты М8 основной рамы станка.
• 4. Прокатываем портал в противоположную сторону и подтягиваем винты основной рамы станка.
• 5. Проверяем как перемещаяется портал, прокатывая его из стороны в сторону. Нужно добиться плавного перемещения портала по всей длине оси Y. После чего протягиваем винты основной рамы станка.
• 6. Собираем направляющую оси X, на цилиндрический рельс SBR20 одеваем две каретки SBR20UU и прикручиваем его к конструкционному профилю сечением 60х60 винтами М6.
• 7. В правую часть портала устанавливаем опору винта FK12, прикручиваем винтами М5.
• 8. Собираем винт, накручиваем на него гайку, на гайку одеваем крпеление и прикручиваем его на 6 винтов М5.
• 9. Концом с резьбой устанавливаем винт ШВП 1605 в опору FK12, слегка фиксируя гайкой на опоре.
• 10. Шаговый двигатель NEMA 23 c надетой на его вал муфтой устанавливаем на свое место. Крепим винтами М5. Смотрим рисунок.
• 11. Затягиваем гайку фиксирующую винт на опоре FK12 и фиксируем муфту на винте ШВП, на валу двигателя не фиксируем.

6.3. Ось Z фрезерного станка

• 1. Опору FK12 устанавливаем снизу платформы оси Z, крепим на винты М5.
• 2. Устанавливаем основу оси Z на подшипники SBR20UU, крепим винтами М5. Подтягиваем винты.
• 3. Прокатывая влево, подтягиваем винты крепления профиля к стойке, прокатывая вправо, подтягиваем винты крепления правой стойки.
• 4. Регулировкой добиваемся плавного движения оси X, затягиваем винты крепления профиля к стойкам.
• 5. Одеваем подшипники SBR16UU на цилиндрические рельсы SBR16, крепим их через проставки Деталь 14 к основе оси Z винтами М5
• 6. Прикручиваем Деталь 10 на подшипники SBR16UU, подтягиваем винты.
• 7. Перемещая каретку оси Z, добиваемся плавного хода, фиксируем винты крепления цилиндрического рельса и Детали 10.
• 8. Устанавливаем винт с гайкой и модулем крепления гайки к подвижной пастине крепения шпинделя. Фиксируем финт гайкой на опоре.
• 9. устанавливаем двигатель с муфтой.
• 10. Устанавливаем крепление шпинделя. В данном варианте используется проставка под брекет шпинделя.

Ну вот, собственно, и вся сборка станка чпу своими руками которую осилит любой желающий.

Ведь здесь от вас требуется только сварка и нарезание резьб. Ну может, еще подрезать цилиндрические рельсы.

• Не забудьте протянуть все винты.
• Если нужно, установите концевики, гибкий кабель-канал.
• Если лень нарезать резьбы, используйте винты с гайками.

Что можно доработать

• Добавить крепления гибкого кабель-канала.
• Увеличить жесткость, например добавить перемычек или сделать «жертвенный» стол из фанеры 18мм
• Проработать стойки портала и конструкцию оси Z, облегчив всю конструкцию.

Заключение

Этот станок может собрать каждый.

Я постарался до мелочей рассказать и показать как и из чего можно все это собрать.

• Габарит станка вы выбираете сами, только не надо делать длинные станки с таким конструктативом.
• Такой станок — прекрасная возможность познакомиться с обработкой материалов резанием. Вы узнаете на каких режимах сможет работать станок с таким конструктативом, сколько времени будет занимать изготовление той или иной детали, 3д картины и тд.

И уже потом сделаете вывод на собственном опыте (как это сделал я собрав второй станок) первый тут), что вы хотите от фрезерного станка с чпу и будете понимать, что могут и что не могут станки супербюджетного ценового диапазона.

И не будете вестись на всякие там уловки, что этот станок все сделает за вас, он позводлит вам сделать все то о чем вы только мечтали.
Мое любимое изречение продаванов таких станков «хотите мы можем поставить такой шпиндель, а хотите в пять раз мощнее». И ни один не спрашивает, а что вы будете на нем резать. Мощьный шпиндель на дохлом станке не сможет раскрыть весь потенциал, и так со всеми элементами станка. (это касаемо дешевых полусамодельных станков коих пруд пруди)

Станок — это железяка и очень непростая, когда дела касается нагрузок, огромную работу нужно провести, чтобы заставить его работать правильно.

Все в этой статье — мое собственное мнение, основанное на личном опыте постройки и обслуживании своих станков и модернизации станков от таких «супер-пупер» производителей.

Я не являюсь супер специалистом в данной области и у меня нет никаких ученых степеней, но есть 5 летний опыт работы на своих двух самодельных станках.

Успехов тем, кто хочет собрать свой станок!

Если понравиться статья ПОДЕЛИСЬ в соцсетях! пусть как можно больше желающих собрать станок своими руками получат такую возможность.

сделаем хэштег данного проекта #станоксавито

Кому лень отрисовывать каждую деталь станка и собирать, есть готовая сборка станка с чпу в solidworks стоимость 500 рубликов — писать в телеграм, почту(на почту отвечаю с задержкой)

Ребята я тут набросал ознакомительный ролик про свой второй фрезерный станок, если есть желание посмотрите.

Чертежный станок с ЧПУ Arduino

Чертежный станок с ЧПУ Arduino

Как сделать простой и высококачественный чертежный станок с ЧПУ, чтобы рисовать практически на чем угодно. Я покажу вам, как создать свой собственный, включая все необходимые файлы.



Этот проект имеет относительно низкую стоимость и позволяет создавать очень подробные чертежи. Я использовал его для создания футболок, украшений для тортов, рисунков, чтобы раскрашивать себя (а некоторые он раскрашивал для себя!). Вы также можете использовать его для рисования масштабных рисунков, свадебных приглашений, открыток на день рождения и Рождества и всего, что вы можете придумать. 🙂

Список предметов, использованных в этом проекте, и где их найти:



• 8 x 15 x 45 мм Линейный подшипник (x2): https://geni.us/LinearBearing45 мм

• 8 x 15 x 25 мм Линейный подшипник (x1): https://geni. us/LinearBearing25 мм

• Шаговые двигатели Nema 17, 12 В (x2): https://geni.us/StepperMotor

• GT2 Зубчатый ремень и шкивы: https://geni.us/TimingBelt5m

• Микро сервопривод (x1): https://geni.us/MicroServo

• Elegoo Arduino Uno (x1): https://geni.us/ArduinoUno

• Гайки, болты и винты (см. список ниже): https://geni.us/NutsAndBolts

• Шаговые драйверы — TMC2208 (x2): https://geni.us/TMC2208

• Контактный переключатель (x2): https://geni.us/ContactSwitch

• Arduino CNC Shield (x1): https://geni.us/ArduinoCNCShield

• 30-мм вентилятор 5 В (x1): https://geni.us/30mm5vFan

• 8-мм стержень из хромированной стали (35 см x 2 и 5,5 см x 1): https://geni.us/8mmChromedSteelRod

• Линейная направляющая длиной 30 см с блоком (x1): https://geni.us/LinearRail300mm

• Электрический провод: https://geni.us/22AWGWire

• Источник питания 12 В — 2 А или больше (x1): https://geni. us/12VPowerSupply2A
• Цилиндрический соединитель — гнездо (x1): https://geni.us/FemalePowerBarrel
• Промежуточное колесо 6 мм — отверстие 3 мм (1): https://geni.us/6mmIdlerWheel3mmBore

• Деревянная панель для крепления проекта размером не менее 36×42 см (я использовал разделочную доску LÄMPLIG от Ikea)



Nuts, bolts and screws needed:



• M5 x 25mm (x2)

• M3 x 18 (x3)

• M3 x 12 (x2)

• M3 x10 (x3 )

• M3 x 6 (X14)

• M3 nuts (x9)

• M5 nut (x1)

• Short wood screws (x8)



Downloads

The code and Конфигурацию GRBL можно скачать отсюда: https://github.com/DIY-Machines/CNC-DrawingMachine 9.0005

Детали, напечатанные на 3D-принтере, можно скачать здесь: https://www.prusaprinters.org/prints/94363-easy-3d-printable-cnc-drawing-machine-draw-on-cake

Чертежи, которые я создал для использования с моей машиной: https://geni. us/EtsyCNCDrawingFiles

Inkscape 0.48.5 для Windows: https://inkscape.org/release/inkscape-0.48/?latest=1

Схема подключения

Часто задаваемые вопросы

5

Комментарии

Новое сообщение > < Предыдущее сообщение

Обзор Snapmaker Artisan 3-в-1

Льюис • 28 декабря 2022 г.

Новейший Snapmaker, теперь с двойной экструзионной печатью, в 6 раз более быстрой фрезеровкой с ЧПУ и мощным лазером мощностью 10 Вт в стандартной комплектации

Обзор Elegoo Neptune 3 Plus

Льюис • 14 декабря 2022 г.

Больше и лучше? Узнайте больше о новом Elegoo Neptune 3 Plus…

Настольные неоновые вывески, напечатанные на 3D-принтере

Льюис • 05 дек, 2022

Как создавать персонализированные настольные неоновые вывески для 3D-печати

Обзор Elegoo Neptune 3 Pro

Льюис • 09 ноя, 2022

Печать высокого качества, но в чем подвох?

Wifi 3D-печатный паровоз с камерой Live View

Льюис • 03. 09.2022

Как построить умный 3D-печатный паровоз с камерой POV в реальном времени (ESP32-CAM), паровым эффектом и работающим фонарем.

Лазерный модуль Snapmaker 10 Вт

Льюис • 02 августа 2022 г.

Лазерный модуль Snapmaker мощностью 10 Вт опережает своего предшественника на скорость света.

Обзор принтера Elegoo Saturn 2 8k Resin

Льюис • 11 июня 2022 г.

Elegoo Saturn 2 — 10 дюймов, 8k, полимерный принтер

Гигантский модульный семисегментный дисплей

Льюис • 05 июня 2022 г.

Как построить большой расширяемый семисегментный дисплей

Elegoo Нептун 3 Обзор

Льюис • 26 мая, 2022

Подробный практический обзор обновленного 3D-принтера Elegoo Neptune 3 FDM

WeatherBot — театр прогнозирования погоды для 3D-печати

28 декабря 2021 г.

Как создать собственный театр прогнозирования погоды с помощью ESP32

Еще сообщения

Лучшие фрезерные станки с ЧПУ с открытым исходным кодом: сборка своими руками [2022]

Фрезерные станки с ЧПУ считаются открытым исходным кодом, если их общая сборка, включая список деталей, стоимость, схемы и т. д., доступна для всех, кто может бесплатно загрузить ее для их собственные нестандартные машины строит. Эти машины иногда также используют контроллеры ЧПУ и программное обеспечение с открытым исходным кодом.

В этой статье рассказывается о фрезерных станках с ЧПУ с открытым исходным кодом и рассматриваются лучшие маршрутизаторы с ЧПУ с открытым исходным кодом.

Что в этой статье?

• Что такое фрезерный станок с ЧПУ с открытым исходным кодом?
• Лучшие фрезерные станки с ЧПУ с открытым исходным кодом
• Часто задаваемые вопросы

MellowPine поддерживается читателями. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.

Что такое фрезерный станок с ЧПУ с открытым исходным кодом?

Иногда вы можете найти идеально собранный фрезерный станок с ЧПУ от производителя, но присмотревшись, вы обнаружите, что в нем отсутствуют некоторые функции, необходимые для вашего приложения обработки.

С этой проблемой сталкиваются многие машинисты. Затем они вынуждены соглашаться на обновления ЧПУ от производителя и в конечном итоге тратят много денег на один станок.

Одним из решений этой проблемы является создание собственной машины. Поскольку все машинисты не инженеры, каждый не может построить машину с нуля.

Лучше всего подойдет фрезерный станок с ЧПУ с открытым исходным кодом. Это машины, созданные профессионалами с открытым исходным кодом, чтобы любой мог скопировать сборку.

Поскольку вы знаете свои потребности в обработке, вы можете настроить эти сборки в соответствии с вашими требованиями.

Учтите, что сделать эти сборки будет непросто. Если вы презираете сборку готового станка с ЧПУ, вам наверняка не понравится сборка фрезерного станка с ЧПУ из открытого исходного кода.

Создание фрезерного станка с ЧПУ из открытого исходного кода — долгий процесс, и вам придется потратить много времени на исследования, взлом и исправление вещей.

Так же, как и маршрутизатор с ЧПУ с открытым исходным кодом, вы также можете найти программное обеспечение для ЧПУ с открытым исходным кодом для управления вашими станками с ЧПУ.

Best Open Source CNC Routers in 2022

	Open Source CNC Router	Build
1.	OpenBuilds	Check
2.	Maslow	Check
3.	BuildYourCNC	Проверить
4.	IndyMill	Check
5.	RS-CNC	Check
6.	Mekanika CNC Routers	Check
7.	Joe’s CNC machines	Отметьте

Лучшие фрезерные станки с ЧПУ с открытым исходным кодом

1. Фрезерные станки с ЧПУ OpenBuilds — лучший в целом фрезерный станок с ЧПУ с открытым исходным кодом

OpenBuilds является лидером в области ЧПУ с открытым исходным кодом. OpenBuilds — это нью-йоркская компания CNC, которая сделала свои аппаратные и программные продукты открытыми.

Это проект сообщества, и они создают продукты с помощью краудфандинга.

LEAD CNC и C-Beam — их серии фрезерных станков с ЧПУ. Среди них большую популярность имеют станки LEAD CNC.

OpenBuilds LEAD 1010 Фрезерование хвойных пород с ЧПУ (Источник: OpenBuilds)

Все эти станки сделаны с открытым исходным кодом, и вы можете скачать список деталей с их веб-сайта.

Фрезерные станки LEAD с ЧПУ и C-Beam лучше всего подходят для работы с литым акрилом, деревом и цветными металлами, такими как алюминий, бронза и т. д.

Если вам нравится их сборка по умолчанию и вы не хотите собирать ее самостоятельно или дополнительно настраивать, вы также можете получить эти машины непосредственно у них.

Вы также можете ознакомиться с некоторыми идеями сборки, предложенными сообществом, на веб-сайте OpenBuilds.

Openbuilds также имеет свой собственный контроллер ЧПУ, программное обеспечение и другие аксессуары, которые находятся под лицензией с открытым исходным кодом.

Если вы ищете большое сообщество для взаимодействия, чтения подробной документации и вдохновения множеством творческих сборок машин, вам обязательно нужно добавить Openbuilds в свой список.

Проверить станки OpenBuilds

2. Maslow

Завершенная сборка Maslow CNC

Станки Maslow с ЧПУ являются результатом коллективного сотрудничества большого сообщества.

Все идеи по сборке станков в рамках Maslow CNC сделаны с открытым исходным кодом, и многие производители используют эти ресурсы с открытым исходным кодом для создания и продажи своих собственных комплектов Maslow CNC.

Большой формат и уникальная конструкция выделяют фрезерные станки с ЧПУ Maslow среди других фрезерных станков с ЧПУ.

Позволяет работать с листовыми заготовками 4х8. Оригинальный комплект Маслоу от MakerMade – популярный выбор среди многих машинистов.

Их последняя модель — Маслоу М2. Он построен, чтобы преодолеть недостатки передовой модели.

Рама Маслоу остается сбоку под углом, а салазки в сборе удерживаются на доске под действием силы тяжести.

Если салазки в сборе имеют недостаточный вес, это может привести к неточности позиционирования фрезера, что приведет к неравномерному резу. Тогда вам придется добавить больше веса, чтобы стабилизировать его.

В конструкции трансмиссии Маслоу используются цепи, звездочки и двигатели постоянного тока для перемещения узла салазок через станину по осям X и Y.

Передача по оси Z работает с использованием механизма ходового винта. Чтобы обеспечить плавный ход по оси Z, на салазках установлены линейные направляющие для лучшей поддержки.

Если вы планируете создавать все с нуля, посетите страницу Maslow CNC на GitHub. В нем есть все файлы дизайна, информация о схемах, прошивка и управляющее программное обеспечение.

Посетите Maslow

3. BuildYourCNC

Трехмерное изображение фрезерного станка с ЧПУ Fabricator Pro от BuildYourCNC (Источник: BuildYourCNC)

BuildYourCNC занимается сборкой станков с ЧПУ своими руками и продажей этих чертежей любителям.

Их чертежи фрезерных станков с ЧПУ доступны в настраиваемых размерах с возможностью включения лазерного модуля и 4-й оси.

Если вам нужен индивидуальный фрезерный станок с ЧПУ, но вы не хотите собирать его самостоятельно, BuildYourCNC создаст его для вас в соответствии с вашими требованиями.

Покупка чертежей намного дешевле. Они предоставят планы в виде 40-50-страничного документа размером 24 x 36 дюймов.

Содержит информацию о необходимых строительных материалах в целом и узлах, чертежи, разрезные листы, электрические схемы, инструкции по сборке и т. д.

Детали на разрезанных листах расположены в масштабе 1×1. Таким образом, вы можете положить листы поверх материала, чтобы вырезать его.

На нем также очень подробно показаны кабельные и проводные трассы. Они имеют цветовую маркировку для легкой идентификации.

Планы сборки фрезерного станка с ЧПУ от BuildYourCNC предназначены для всех, кто хочет построить свой собственный станок с профессиональным подходом.

Это также отличный вариант для образовательных приложений, чтобы освоить мехатронику и структурные системы машин.

Посетите сайт BuildYourCNC

4. IndyMill

Фрезерный станок с ЧПУ IndyMill (Источник: Indystry)

IndyMill — популярный фрезерный станок с ЧПУ с открытым исходным кодом, разработанный Никодемом Бартником в рамках его инициативы Indystry.CC.

Он перечислил все важные сведения о машине в списке деталей, инструкциях по сборке, файлах дизайна DXF и STL, видео, изображениях и т. д.

Некоторые детали необходимо изготовить на 3D-принтере. Если у вас нет доступа к 3D-принтеру, вы можете купить детали, напечатанные на 3D-принтере, в IndystryCC.

Он также перечислил некоторые функции, такие как крышки шарико-винтовой передачи, аварийный выключатель, концевой выключатель, пылезащитный башмак шпинделя и мощный двигатель шпинделя в качестве обновлений. Таким образом, базовый дизайн предназначен для будущих обновлений.

IndyMill использует специально созданный шилд Arduino CNC под названием IndyShield. Если вам удобно работать с печатными платами, вы можете загрузить файл печатной платы и самостоятельно сделать копию IndyShield.

Чтобы завершить сборку печатной платы, вам необходимо собрать ее с такими компонентами, как винтовые клеммы, разъемы 12C и т. д. Подробная информация о деталях и инструкции по сборке представлены на веб-сайте.

Посетите Indystry.CC

5. RS-CNC

Фрезерный станок RS-CNC (Источник: MakerFr)

RS-CNC — фрезерный станок с ЧПУ с открытым исходным кодом от MakerFr. Это модернизированная версия их предыдущей модели R-CNC.

Машину можно построить из металлических рам и других деталей, которые можно распечатать на 3D-принтере. RS-CNC32 — более новая модель с более совершенной электроникой.

Он поддерживает 4 оси, имеет подключение к WiFi, и вы можете управлять машиной в автономном режиме с помощью сенсорного TFT-экрана.

Интересно, что вы можете собрать эту новую модель менее чем за 600 долларов, что сравнительно дешевле, чем покупка готовой машины с аналогичной конфигурацией.

Если вашему приложению не требуются эти функции, вы можете дополнительно сократить расходы примерно на 150 долларов.

Вы можете связаться с сообществом через форум на их веб-сайте для получения технической поддержки по сборке.

Компания MakerFr разместила на своем веб-сайте подробную информацию о списке деталей, процессе сборки, принципиальных схемах, настройке прошивки и т. д., чтобы максимально упростить процесс сборки.

Посетите MakerFr

6. Фрезерные станки с ЧПУ Mekanika

Фрезерный станок с ЧПУ Mekanika (Источник: Mekanika)

Mekanika — бельгийский производитель станков с ЧПУ. Они сделали все свои продукты с открытым исходным кодом. Это включает в себя фрезерный станок с ЧПУ Mekanika Evo и фрезерный станок с ЧПУ Mekanika Pro.

Вы можете проверить эти проекты на сайте Wikifactory. Оттуда вы можете загрузить файлы САПР, принципиальные схемы, файлы программного обеспечения, списки деталей, таблицы сметной стоимости и т. д.

Обе эти машины имеют жесткую конструкцию с алюминиевыми рамами и стальными пластинами. В них также находится контроллер на базе Raspberry Pi.

Что касается возможности подключения, в конструкции используются варианты WiFi, Bluetooth и Ethernet. Станки будут работать с управляющим программным обеспечением PlanetCNC.

Если вам нравится сборка машины по умолчанию и вы не хотите ее дополнительно настраивать, вы также можете получить машину напрямую от Меканики, не собирая все самостоятельно.

Интересно Меканика предоставляет 5-летнюю гарантию на купленные у них станки.

Посетите Меканику

7. Станки с ЧПУ Джо

Станки с ЧПУ Джо

Джо выступил с инициативой создания ЧПУ Джо в качестве форума, на котором производители могли бы взаимодействовать и творить.

Это закрытый форум только для членов. Вы можете присоединиться к нему, купив план для любой их машины.

Как только вы получите доступ, вы сможете просматривать планы для других машин и загружать множество файлов дизайна.

Joe’s CNC Forum уделяет основное внимание своим станкам. Evo — их самый популярный фрезерный станок с ЧПУ. Hybrid 4×4 и Titan — это другие сборки фрезерных станков с ЧПУ, которые у них есть.

В дополнение к чертежам они также предлагают наборы, такие как направляющие оси Z и наборы кареток осей XY, которые помогут вам легко создавать детали машин.

Если вы любите много читать о станках с ЧПУ и общаться с сообществом, имеющим схожие интересы, вы можете попробовать Joy’s CNC.

Поскольку у них есть специальный форум с обширной информацией об их машинах, я предлагаю вам сначала проверить их машины. Если вам нравится то, что вы видите, вы можете купить план сборки.

Посетите Joe’s CNC

Часто задаваемые вопросы

Сколько стоит самодельный фрезерный станок с ЧПУ?

Стоимость фрезерного станка с ЧПУ «сделай сам» зависит от различных факторов, таких как рабочая зона, шпиндель, линейные приводы, контроллер и т. д. Как правило, фрезерный станок с ЧПУ начального уровня может стоить от 200 до 10 000 долларов в зависимости от ваша установка.
