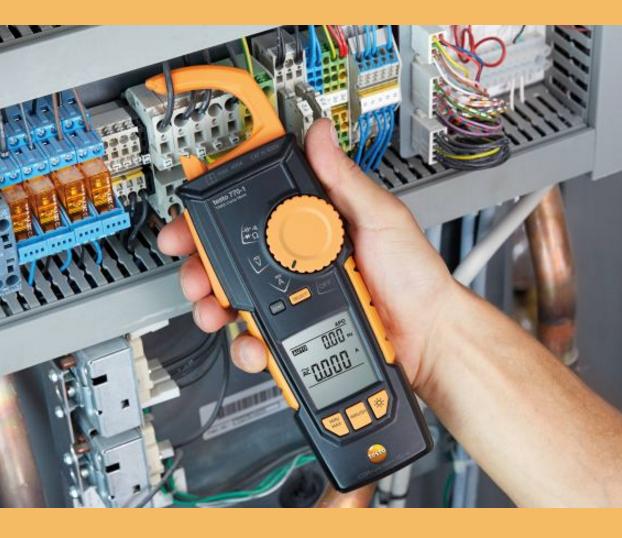

Что такое токоизмерительные клещи и для чего они нужны

Токоизмерительные клещи — это специальный измерительный прибор, позволяющий измерять силу электрического тока в проводнике без необходимости разрыва цепи. Основное преимущество токовых клещей заключается в возможности быстрого и безопасного измерения тока без отключения оборудования.

Основные задачи, для которых применяются токоизмерительные клещи:

• Измерение силы переменного и постоянного тока в проводниках
• Определение нагрузки в электрической сети
• Поиск неисправностей и утечек тока
• Проверка работы электросчетчиков
• Измерение мощности электроприборов

Таким образом, токовые клещи являются незаменимым инструментом для электриков, энергетиков и специалистов по обслуживанию электрооборудования. Они позволяют быстро и безопасно проводить диагностику электрических цепей под напряжением.

Принцип работы токоизмерительных клещей

Принцип действия токовых клещей основан на измерении магнитного поля вокруг проводника с током. Рассмотрим основные принципы работы:

Измерение переменного тока

При измерении переменного тока используется принцип трансформатора:

1. Разъемный магнитопровод клещей охватывает проводник с током
2. Переменный ток в проводнике создает переменное магнитное поле
3. Магнитное поле наводит ЭДС во вторичной обмотке клещей
4. Величина наведенной ЭДС пропорциональна измеряемому току
5. Измерительная схема преобразует ЭДС в показания силы тока

Измерение постоянного тока

Для измерения постоянного тока используется эффект Холла:

• Датчик Холла реагирует на постоянное магнитное поле вокруг проводника
• Выходное напряжение датчика пропорционально измеряемому току
• Микропроцессор преобразует сигнал датчика в показания прибора

Таким образом, токовые клещи позволяют бесконтактно измерять ток, не разрывая электрическую цепь. Это обеспечивает безопасность и удобство проведения измерений.

Основные виды токоизмерительных клещей

Существует несколько основных видов токовых клещей:

По типу измеряемого тока:

• Клещи для измерения только переменного тока (АС)
• Клещи для измерения постоянного и переменного тока (AC/DC)

По способу индикации:

• Аналоговые (стрелочные) клещи
• Цифровые клещи с ЖК-дисплеем

По функциональности:

• Простые токовые клещи для измерения только силы тока
• Многофункциональные клещи-мультиметры

По диапазону измерений:

• Клещи для низковольтных сетей (до 1000 В)
• Высоковольтные клещи (свыше 1000 В)

При выборе токовых клещей важно учитывать необходимый функционал, диапазон измерений и условия эксплуатации прибора.

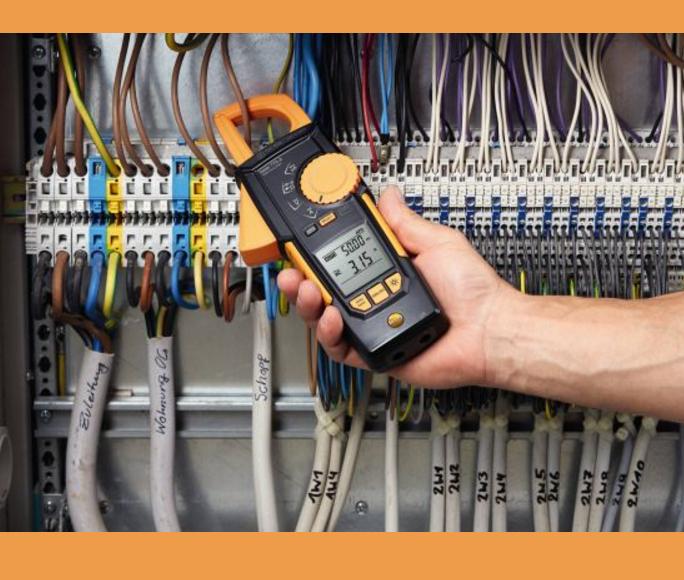

Как правильно пользоваться токоизмерительными клещами

Чтобы корректно провести измерения с помощью токовых клещей, необходимо соблюдать следующий порядок действий:

1. Включите прибор и выберите нужный режим измерений (AC или DC)
2. Установите подходящий диапазон измерений
3. Разомкните губки клещей, нажав на рычаг
4. Охватите клещами только один проводник
5. Расположите провод по центру губок клещей
6. Полностью сомкните губки клещей
7. Держите клещи перпендикулярно проводнику
8. Дождитесь стабилизации показаний на дисплее
9. При необходимости скорректируйте диапазон измерений

Важно помнить, что токовые клещи измеряют ток только в одном проводнике. При обхвате многожильного кабеля показания будут некорректными.

Меры безопасности при работе с токоизмерительными клещами

При проведении измерений токовыми клещами необходимо соблюдать следующие правила техники безопасности:

• Используйте клещи только в пределах допустимых напряжений и токов
• Не проводите измерения во влажной среде
• При работе с высоким напряжением используйте диэлектрические перчатки
• Не прикасайтесь к оголенным проводникам и клеммам
• Держите пальцы за защитными барьерами на корпусе прибора
• Проверяйте целостность изоляции прибора и проводов
• Не используйте прибор при наличии видимых повреждений

Соблюдение этих простых правил позволит безопасно проводить измерения токовыми клещами в электроустановках под напряжением.

Распространенные ошибки при использовании токовых клещей

При работе с токоизмерительными клещами нужно избегать следующих типичных ошибок:

• Измерение тока в многожильном кабеле целиком (необходимо измерять ток только в одном проводнике)
• Неправильный выбор диапазона измерений (приводит к неточным показаниям)
• Измерение постоянного тока в режиме AC (и наоборот)
• Неперпендикулярное расположение клещей относительно проводника
• Измерение тока в проводнике с недостаточной изоляцией

Знание этих нюансов поможет получать корректные результаты измерений и избежать ошибок в работе.

Преимущества использования токоизмерительных клещей

Токовые клещи имеют ряд важных преимуществ по сравнению с другими методами измерения тока:

• Возможность измерения без разрыва цепи
• Безопасность при работе в цепях под напряжением
• Высокая скорость проведения измерений
• Широкий диапазон измеряемых токов
• Компактность и удобство использования
• Возможность измерения в труднодоступных местах

Благодаря этим преимуществам токоизмерительные клещи стали стандартным инструментом для диагностики и обслуживания электрооборудования.

измерение постоянного и переменного тока (AC, DC)

Токовые клещи позволяют измерять постоянный и (или) переменный ток. Если знать, как пользоваться токоизмерительными клещами, можно самостоятельно определить токовую нагрузку и подобрать кабель для проведения в помещении или к хозяйственным постройкам.

Своевременное обнаружение межвиткового замыкания предотвратит электродвигатель от выхода из строя. При покупке можно проверить заявленную мощность электрооборудования и купить более качественную продукцию.

Кроме измерения тока разные виды этого прибора способны производить другие полезные измерения, предоставляя владельцу широкие возможности.

Что измеряют токоизмерительными клещами?

В первую очередь, для чего предназначены токоизмерительные клещи, так это, конечно же, для измерения тока. Причем измеряемая величина намного превышает величину, измеряемую мультиметром.

В зависимости от конструкции можно производить только измерение переменного тока или тока любой формы. Для домашнего использования выпускаются клещи с рабочим напряжением до 1 000 В, для электротехнического персонала используются приборы, способные работать при напряжении до 10 000 В.

Современные приборы, кроме этого, могут измерять напряжение, частоту, мощность. Более универсальные приборы снабжены мультиметром со всеми его функциями. Один такой прибор способен заменить несколько простых приборов. Рассмотрим, как пользоваться токовыми клещами, для этого разберем, как они работают.

Принцип работы токовый клещей

Принцип работы токоизмерительных клещей одновременно сложный и простой. Если объяснить в нескольких словах, то для измерения тока классическими клещами используют трансформатор тока.

Помещенный в середину ферромагнитного кольца испытуемый проводник образует первичную обмотку. На этом же кольце намотана вторичная катушка. Когда по проводнику проходит ток переменной частоты, вокруг него образуются переменные магнитные поля. Эти поля пронизывают сердечник, наводя в нем Э. Д. С (электродвижущая сила).

Эта ЭДС пронизывает витки вторичной катушки и создает в ней некое напряжение. Далее это напряжение усиливается или сразу поступает на измерительный прибор.

В цифровых приборах полученный сигнал обрабатывается встроенной в прибор микросхемой и выдает требуемый вывод измерения, будь то сила тока, частота, напряжение или другие показания. Если совместно с клещами используется мультиметр, то в корпусе прибора размещена другая микросхема, а на самом корпусе размещены клеммы для щупов.

Такие приборы относительно просты в изготовлении и стоят дешевле других видов. Однако у них есть существенный недостаток – ими невозможно произвести измерение постоянного тока.

Почему невозможно? Трансформация происходит только с меняющимися величинами, для напряжения и тока лучшим вариантом будет синусоидальная форма – плавно меняющаяся величина во времени. В постоянном токе таких изменений нет, поэтому по магнитопроводу движения э. д. с. не будет.

Что же поможет измерить постоянный ток? Это датчик Холла. Не вдаваясь в подробности, рассмотрим эффект Холла.

Если через плоский проводник пропускать ток, он будет проходить по всей поверхности проводника, но если перпендикулярно поверхности подвести магнитное поле, то носители заряда будут отклоняться к одной из сторон проводника.

Благодаря такому отклонению на боковых сторонах проводника появится разность потенциалов. Если эти разности соединить проводником, то через него пойдет электрический ток.

На этом принципе работает датчик Холла. Вокруг проводника, по которому проходит ток, образуется электромагнитное поле, независимо от того используется постоянное или переменное напряжение.

Это поле воздействует на датчик и создает в нем электрический ток, который поступает на микросхему и обрабатывается ею. При изменении направления движения магнитного поля будет меняться и направление движения электрического тока в датчике.

Для чего используют катушка Роговского

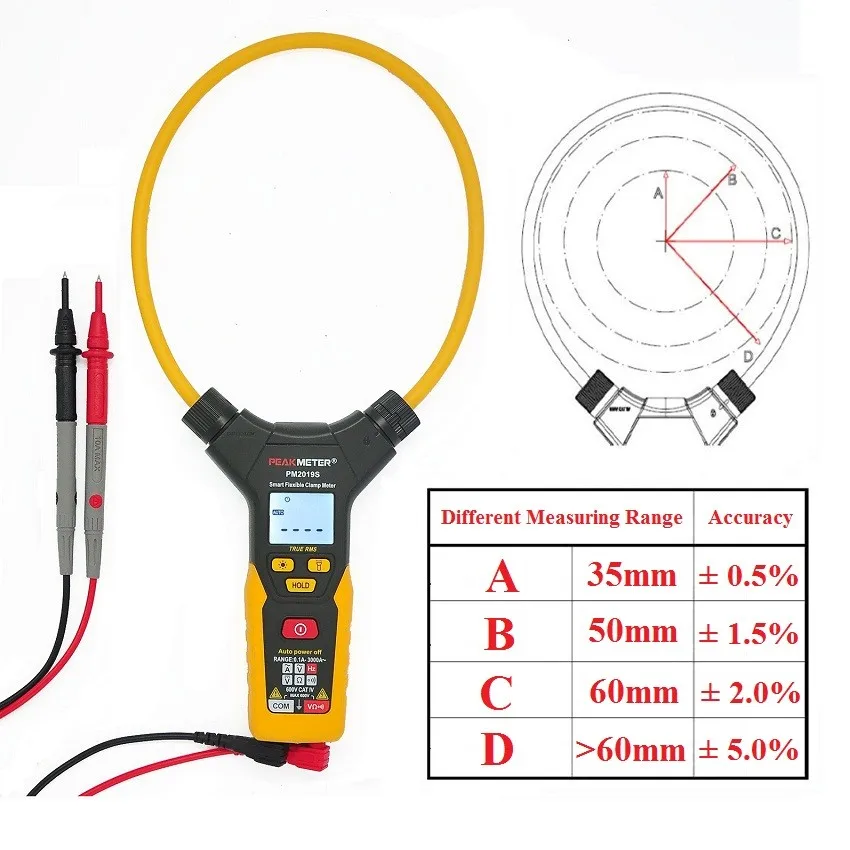

Еще одно устройство, способное отслеживать переменный электрический ток, – петля Роговского. Представляет собой гибкий соленоид – катушка с воздушным сердечником. Особенностью является гибкий каркас, на котором намотано не менее 10 000 витков провода. Сама намотка тоже представляет интерес.

Провод протягивается по всей длине каркаса, а затем наматывается на каркас поверх протянутого провода. В результате входной и концевой концы катушки оказываются на одной стороне.

Во время замера тока катушку оборачивают вокруг проверяемого провода. Когда по проводу протекает ток, в катушке создается небольшое напряжение, которое подается на чувствительный прибор или tranducer – устройство, повышающее амплитуду сигнала. Используется для измерения больших токов, для домашних целей он малоэффективный.

Конструкция токовых клещей

Отличительной чертой токовых клещей служит разъемный механизм – клещи, которые разъединяются при нажатии на специальную клавишу на боковой поверхности корпуса.

При этом нет необходимости разрывать измеряемую электрическую цепь, как это требует измерение мультиметром. Если в приборе питание поступает от батарейки, то для сохранения ее заряда внерабочем состоянии на корпусе имеется кнопка отключения питания.

Нежелательно заменять батарейку на аккумулятор, даже если прибором пользуются часто, так как аккумуляторы нуждаются в периодичной подзарядке, а долго находясь в разряженном состоянии, быстро теряют емкость.

Обычно на всех токовых клещах присутствует галетный переключатель, позволяющий выбрать необходимую функцию. Исключение составляет автоматический прибор, где все переключения совершаются в автоматическом режиме.

Друзья в данной статье используются токоизмерительные клещи HoldPeak HP-870N из Алиэкспресс, обзор на них в этой статье.

В нем есть возможность пользоваться одновременно токовыми клещами и мультиметром. Некоторые модели снабжены кнопкой RUSH, при нажатии на которую можно произвести замер максимального или пускового тока. Например, во время пуска электродвигателя или загорания лампы накаливания.

На некоторых приборах есть кнопка заморозки показаний, это очень полезная функция, когда необходимо произвести измерение в труднодоступном месте. При повторном ее нажатии значение сбрасывается.

Иногда может потребоваться пользоваться прибором в темное время суток, для этого может присутствовать кнопка подсветки дисплея. При покупке лучше сразу поинтересоваться, производится отключение подсветки автоматически или в ручном режиме? Второй способ дает возможность не беспокоиться о том, что подсветка отключится в самый неподходящий момент.

Токоизмерительные клещи с датчиком Холла, кроме всего перечисленного, снабжены кнопкой обнуления показаний. Поскольку датчик очень чувствителен к магнитным полям, то перед началом измерения его необходимо обнулить. Теперь рассмотрим, как пользоваться токоизмерительными клещами на практике?

Измерение переменного тока

Любое измерение начинается с выбора необходимой функции и установки чувствительности прибора. Для этого необходимо с помощью галетного переключателя выставить род тока и предполагаемую величину тока.

Если измеряемый ток неизвестен даже приблизительно тогда начинают с самого большого показателя. Обычно после первого измерения уже можно составить представление о том, с каким током имеем дело. Поэтому если необходимо, поворачивают ручку переключателя на меньшую величину.

После того как род и сила тока выбраны, раскрывают клещи, вводят провод внутрь магнитопровода и закрывают клещи. На табло высвечивается действующее значение. Если при замерах на индикаторе появляется цифра 1, это говорит о слишком большом токе.

Переключатель необходимо установить на более высокое значение, либо, если он уже стоит на максимальном значении, прибор не подходит для такого значения тока. Но такое бывает крайне редко, например, большой ток измеряют мультиметром.

Еще бывает другая ситуация. На приборе стоит минимальное значение, а на табло высвечиваются черточки. Такое бывает при слишком малых токах, прибор не может считать значение.

Измерение постоянного тока

Такое измерение ничем не отличается от предыдущего. Следует лишь отметить, что если в токоизмерительных клещах используется трансформаторная система измерения, они не смогут измерить постоянный ток, на табло будут показаны только черточки.

Выходом в какой-то степени может послужить мультиметр, правда, в этом случае придется разрывать измеряемую цепь, да и сила тока должна быть до указанного на приборе значения.

Как правильно измерять токовыми клещами

Погрешность при измерении малых токов довольно большая, причем у автоматических клещей она больше. Однако, при превышении тока свыше 1 А эта погрешность снижается. Из этого можно сделать вывод: малые токи лучше проверять мультиметром, а большие – клещами.

Те, кто не знает, как пользоваться токоизмерительными клещами, могут произвести замер целого кабеля и получить в результате почти что ноль, хотя на самом деле, по кабелю течет ток.

Это происходит потому, что

по фазному и нулевому проводу идет один и тот же ток, но разного направления. В связи с этим их магнитные поля противодействуют друг другу, и в результате получается ноль. Поэтому измерение производится только на одном проводнике.

Это существенный недостаток, так как не всегда есть возможность найти разъединенный кабель. Обычно разъединение встречается в автоматах и на вводе.

Во всех других случаях можно пользоваться небольшим удлинителем с разъединенными проводами. Испытуемый прибор подключают через удлинитель и производят замеры. Это особенно удобно, когда необходимо замерить слишком маленький ток.

Как измерить малый ток — полезная «хитрость»

На корпусе прибора показаны пределы измерений, ниже которых он не реагирует. Можно ли все-таки измерить эти малые токи? В принципе, да. Для этого необходимо увеличить мощность электромагнитного поля.

Если по проводнику идет мощность с 1 зарядом, то два таких провода дадут уже 2 заряда и так далее. Добиться этого можно простым способом. Клещи раздвигают, вокруг одной клешни обвивают провод столько раз, во сколько хотят увеличить его мощность.

Затем клещи закрывают и производят замер. Чтобы получить исконный результат, полученное число делят на число витков.

Этим же способом можно примерно замерить утечку тока, только в этом случае используют не один провод, а весь кабель. Как уже выше было рассмотрено, в этом случае происходит измерение не протекающего тока, а расхождение между током в фазном проводе и в нулевом.

При нормальных условиях эти токи должны быть равны, но если где-то плохая изоляция и часть тока «уходит» в землю, то в фазном проводнике ток будет больше, а в нулевом меньше. Эту разницу прибор заметит.

Для того чтобы измерить ток небольшой величины, необходимо несколько раз намотать провод на зажим. Чтобы узнать протекаемый по проводу ток нужно полученное значение разделить на количество намотанных витков. Чем больше витков, тем будет выше точность измерений.

Правила безопасности при работе

Токоизмерительными клещами можно работать только на том напряжении, на которое они рассчитаны. Если измерение производится на оголенных проводниках, находящихся под напряжением, то необходимо использовать средства индивидуальной защиты: диэлектрические перчатки, резиновые коврики и так далее.

Рядом должен присутствовать человек, знающий, как можно обесточить этот участок или как освободить потерпевшего от влияния электрического тока. Соблюдение этих правил может стоить кому-нибудь жизни.

Похожие материалы на сайте:

• Принцип действия индикаторной отвертки
• Измерение напряжения мультиметром
• Как настроить мультиметр для работы

Как пользоваться токоизмерительными клещами: видео с инструкцией

• Статья
• Видео

Назначение большинства электроприборов известно многим людям: практически все знают, что измеряют вольтметром, а что амперметром. Мало у кого возникнет вопрос: «Для чего нужен паяльник?» Однако, даже не у каждого электрика в инструментарии есть токовые клещи. Этот инструмент является очень полезным и способен сильно сократить время электротехнических работ. Дополнительно этот прибор можно использовать для измерения напряжения и частоты тока в цепи. С его помощью также можно измерить мощность в цепи, фактическую нагрузку в сети и даже осуществить проверку электросчетчиков, например, сверку показаний с фактическим потреблением. В этой статье описывается принцип работы инструмента и рассказывается как пользоваться токоизмерительными клещами (ТК) на примере моделей DT 266 FT и Fluke. Эта инструкция будет применима практически ко всем подобным устройствам.

• Принцип работы
• Конструкция
• Правила безопасности при работе
• Порядок измерений
• Полезная «хитрость»
• Пример использования

Принцип работы

Как следует из названия ТК или клещи Дитце предназначены для измерения силы переменного тока в цепи без ее разрыва. В основе работы токоизмерительного инструмента лежит принцип простейшего трансформатора тока. В этом случае первичной обмоткой является шина или кабель с измеряемым током, а роль вторичной играет захват клещей, внутри которого расположена вторая многовитковая обмотка, намотанная на магнитопровод из ферромагнитного материала. Переменный ток в проводе (первичной катушке) создает переменное магнитное моле, силовые линии которого проходят через вторичную обмотку, возбуждая в ней ЭДС, пропорционально величине тока в первой катушке. Таким образом, измеряя возникающую ЭДС, можно найти силу тока в первой катушке (проводе).

Конструкция

Современные токоизмерительные клещи вне зависимости от производителя и модификации содержат следующие элементы: магнитопроводы с подвижной скобой-рычагом, переключатель диапазонов измерений, экран, выходные разъемы для щупов (в этом случае клещи могут быть использованы как обычный мультиметр) и кнопку фиксации токовых измерений (фото ниже).

Рисунок 1 – ТК S-line DT 266 FT

Большинство современных токовых измерителей также включают в себя внутренний трансформатор с диодным мостом. В этом случае выводы вторичной обмотки подключаются через шунт. В зависимости от диапазона измеряемых сил токов, токовые клещи могут быть одноручными (для напряжений до 1000 В) и двуручными с дополнительными изолированными ручками (для напряжений от 2 до 10 кВ включительно). Токоизмерительные устройства, предназначенные для измерений более 1 кВ, имеют длину изолятора на менее 38 см, а рукояток – не менее 13 см.

Как правило, на корпусе прибора указывается категория безопасности и максимальный измеряемый ток. Например:

• CAT III 600 V – это означает, что прибор защищен от кратковременных бросков напряжения внутри оборудования при эксплуатации в стационарных сетях с напряжением до 600 В.
• CATIV 300 V – это означает, что прибор защищен от бросков напряжения внутри оборудования первичного уровня электроснабжения напряжением до 300 В. Примером такого оборудования может служить обычный электрический счетчик.

Правила безопасности при работе

Токоизмерительные клещи разрешается использовать только в закрытых помещениях или на открытых пространствах в сухую погоду. Измерять силу тока можно как на кабелях, покрытых изоляцией, так и на оголенных. Перед использованием человеку необходимо надеть защитные перчатки, а под ноги подложить диэлектрическое основание и надеть специальные ботинки.

Порядок измерений

Как правило, использование токоизмерительных клещей не вызывает особых трудностей. Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее.

Как правильно пользоваться токоизмерительными клещами:

1. Установить требуемый диапазон на переключателе.
2. Нажать на кнопку раскрытия магнитопровода.
3. Обхватить одиночный проводник в сети переменного или постоянного тока (если такая возможность поддерживается прибором).
4. Расположить токовые клещи перпендикулярно направлению провода.
5. Снять показания с дисплея.

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль. Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются. Если же токовые показания отличны от нуля, то это свидетельствует о наличии утечки тока в цепи, величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу. В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений. В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold. С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Наглядно увидеть, как работать токоизмерительными клещами, Вы можете на видео инструкции ниже:

Правильное использование инструмента

Полезная «хитрость»

Если требуется измерить малое значение силы тока, то необходимо сделать несколько витков провода на разомкнутом магнитопроводе, а переключатель диапазонов установить на минимум. После этого необходимо снять показания, а для определения фактического значения разделить полученное число на количество намотанных витков.

Пример использования

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

DT-266

Fluke 302+

Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!

Будет интересно прочитать:

• Как использовать мультиметр – инструкция для чайников
• Как проверить правильность работы счетчика электроэнергии
• Список инструментов электрика

Правильное использование инструмента

DT-266

Fluke 302+

Токовые клещи для измерения постоянного тока

При проведении измерений напряжения, вольтметр или мультиметр должен подключаться к определенному участку электрической цепи параллельным образом, а при измерении силы тока, амперметр располагают последовательно. Поэтому для замера силы тока производят искусственный разрыв цепи и подключают к нему устройство для измерений.

Чтобы упростить и ускорить процесс, используют токоизмерительные клещи, работающие по абсолютно другому методу. Они позволяют произвести замер интенсивности электромагнитного поля, которое всегда появляется вокруг любого проводника. В этом материале будут разобраны токовые клещи постоянного тока, каков принцип их работы и какие виды токовых клещей бывают.

Мультиметр с клещами Digital VC3266L

Что такое токовые клещи

Токоизмерительные клещи — это инструмент позволяющий замерять силу электротока не создавая разрывов цепи. К примеру, при использовании мультиметра при таком замере, придется всякий раз разрывать провод, что неудобно на практике.

Компактный и эргономичный прибор

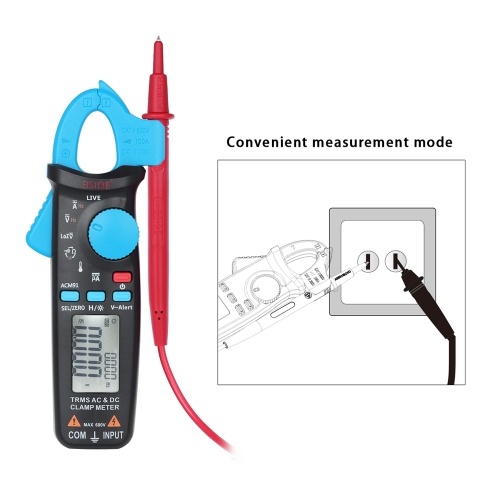

Выглядят они как простой мультиметр с клещами типа «прищепка» сверху. Эту самую прищепку цепляют на провод, и прибор дает все показания на своем дисплее.

Принцип действия клещей

Первые токоизмерительные приборы подобного рода представляли собой своеобразные трансформаторы, к которым подключался обычный амперметр. Сами прищепки, являющиеся видимой частью прибора, одновременно представляют собой первичную обмотку трансформатора. При помещении в нее проводника, по которому течет ток, из-за своего электромагнитного поля он будет индуцироваться на эту обмотку. После этого электроток пойдет на вторичную обмотку. С нее и будут сниматься показатели.

Процесс измерения электротока в щитке с помощью многофункционального аппарата АКТАКОМ — АТК-4001

Важно! Первые виды этих приборов были простым дополнением к измерительным приборам и помогали удобнее фиксировать измеряемый провод.

Значения, которые показывал амперметр, приходилось рассчитывать дополнительно, поскольку требовалось учесть коэффициент трансформации. Еще один нюанс: работа только с переменным током, так как с постоянными значениями трансформаторы не работают.

Вам это будет интересно Особенности амперметра в цепи

Современные токовые клещи могут работать с любыми видами электротока, но для измерения постоянных значений вместо амперметра они используют датчик Холла, позволяющий фиксировать электромагнитное поле и его напряженность.

Устройство в комплекте с инструкцией по эксплуатации

Виды токовых клещей

Разновидности клещей зависят от внешнего вида, схемы исполнения и типа вывода результатов. Обычно их подразделяют на следующие категории:

• Аналоговые или стрелочные. Они состоят из трансформатора с одним витком и измерительным аппаратом, подсоединенным к вторичной обмотке. Такие приборы более дешевые и наглядные, но обладают повышенной чувствительностью к механическим воздействиям и колебаниям. Аналоговые измерители, как правило, рассчитаны на определенную частоту;
• Цифровые или электронные. В них показания выводятся на цифровой дисплей с помощью расчетов микропроцессора, и может быть настроен на показ различных величин;

Пример налогового (стрелочного) прибора

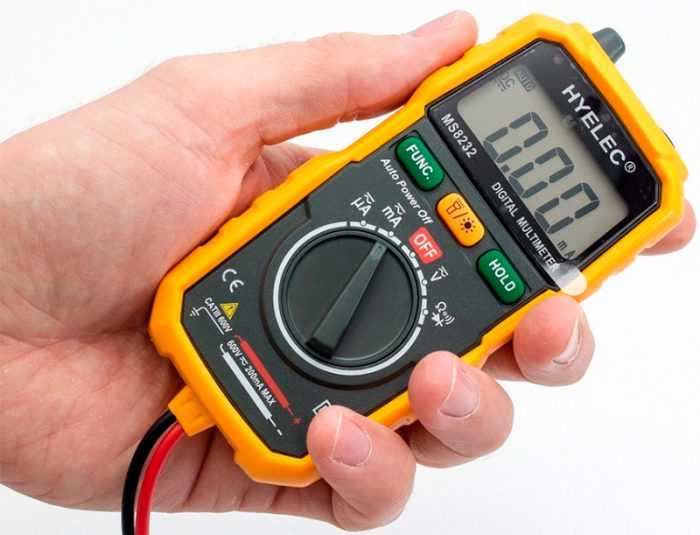

• Мультиметр. Это универсальное средство для измерения всех параметров электричества. В нем клещи могут быть встроены прямо в корпус. Функции и характеристики мультиметра определяются его ценой и моделью. Часто в них имеется тот самый датчик Холла;
• Клещи для высоковольтных сетей. Основное их предназначение — замер параметров силы тока в сетях, напряжение которых превышает 1 кВ. Этот вид имеет повышенную защиту и изоляцию и может крепиться к диэлектрическим штангам, чтобы электрик не приближался к сети слишком близко.

Схема подключения мультиметра для замера электротока

ICartool IC-M206B

Функционал этого прибора заметно превосходит младшую модель. Проще сказать, чем она отличается от старшей модели линейки. Только измерением переменного тока. Все остальное как у флагмана. А именно, прибор может измерять:

• Переменный ток до 600 А.
• Частоту до 10 МГц.
• Коэффициент заполнения ШИМ.
• Температуру до 1000 °C (так заявлено).
• Напряжение на pn-переходе диодов.
• Емкость конденсаторов.

Плюс ко всему, имеются дополнительные функции низкочастотного фильтра, низкоомного вольтметра и бесконтактного определения напряжения, которые мы, конечно же, тоже проверим. Да, и еще фонарик!

Коробка аналогична младшей модели, но размер немного крупнее.

В коробке чехол. Да, это уже совсем другой ценовой уровень, можно сказать – комплектация «люкс». Чехол было бы удобно переносить за ремешок, но он немного коротковат. Инструкция в кармашке, щупы, термопара, батарейки и сам прибор.

Щупы

тут посерьезнее, чем у IC‑200A.

Маркировка третьей категории, допуск до 600 вольт. На кончиках «носочки» для измерений в местах, где можно случайно коротнуть.

Измеряем сопротивление

:

Ток 2 А, падение напряжения на паре щупов 0,271 В. Сопротивление пары 0,136 Ом. В пять раз меньше, чем у IC‑200A. Такие щупы уже можно использовать для измерения токов.

Перейдем непосредственно к прибору. Он выполнен в том же стиле, что и IC‑200A, но немного крупнее. Пластик красный и черный. Белые надписи на черном пластике читаются лучше. Программное колесо с рукояткой, так что вращать его можно как рукой, которая держит прибор, так и другой рукой. По этой же рукоятке удобно определять выбранный режим измерений. Было бы совсем хорошо, если бы на рукоятке была контрастная стрелка, но и так уже лучше, чем на IC‑200A.

Клавиша нажимается достаточно туго, но хорошее смыкание необходимо для точности измерений, так что приходится мириться с этим. Раскрытие челюстей такое, что в зев войдет любой проводник разумных размеров. На одной челюсти есть «клювик», которым удобно раздвигать провода и выделять нужный провод среди прочих. Прямо внутрь челюстей светит фонарь. Хват достаточно удобный. И клавиша, и переключатель режимов оказываются прямо под нужными пальцами.

А вот экран тоже, как и в IC‑200A, имеет свои «мертвые углы».

И подсветка, разрази ее гром, снова отключается сама. Это, пожалуй, два самых серьезных недостатка, которые бросаются в глаза еще до начала тестирования прибора.

Постоянное напряжение измеряется с автоматическим определением диапазона. Уровни ИОНа определяются так.

2,5 В:

5,0 В:

7,5 В:

10 В:

Как можно убедиться, все уровни измерены с погрешностью в пределах 0,1 вольта, что более чем достаточно для бытового прибора.

Прозвонка.

Поведение в этом режиме немного странное. Вот видео:

При соединении щупов зуммер звучит практически сразу – задержка в пределах 1/60 секунды. Сигнал длится 0,5 секунды, к концу этого интервала экран показывает уже какое-то значение сопротивления. После наступает тишина, и в течение следующей секунды значение измеренного сопротивления снижается и приближается к реальному. Через 1,25 секунды тишины оно опускается ниже 30 Ом, тотчас экран подсвечивается янтарным цветом и возобновляется зуммер. Схема с такими паузами не очень удобна для восприятия, но, надо признать, информативная.

Измерение частоты работает только для сигнала с нулевым средним значением. Если у вас не такой, постоянную составляющую придется гасить развязывающим конденсатором.

До полутора мегагерц показания хорошо соответствуют реальным, дальше проверять не стал.

Коэффициент заполнения проверен на частотах 100 Гц и 1 КГц.

Везде прибор точно находил искомую величину, вплоть до 99%, что очень хорошо.

Емкость

прибор измеряет в очень широком диапазоне: до 0,1 Ф. Маленькие значения измеряются достаточно быстро.

А вот над крупными электролитиками прибору приходится потрудиться:

Над этим экземпляром он задумался на 8,2 секунды.

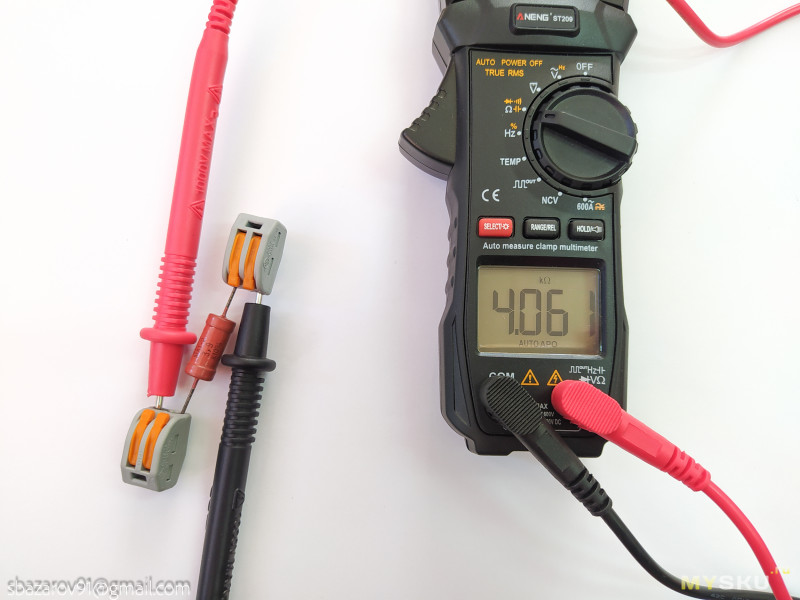

Сопротивление прибор измеряет куда быстрее емкости.

Этот мощный резистор покорился менее чем за 2,5 секунды.

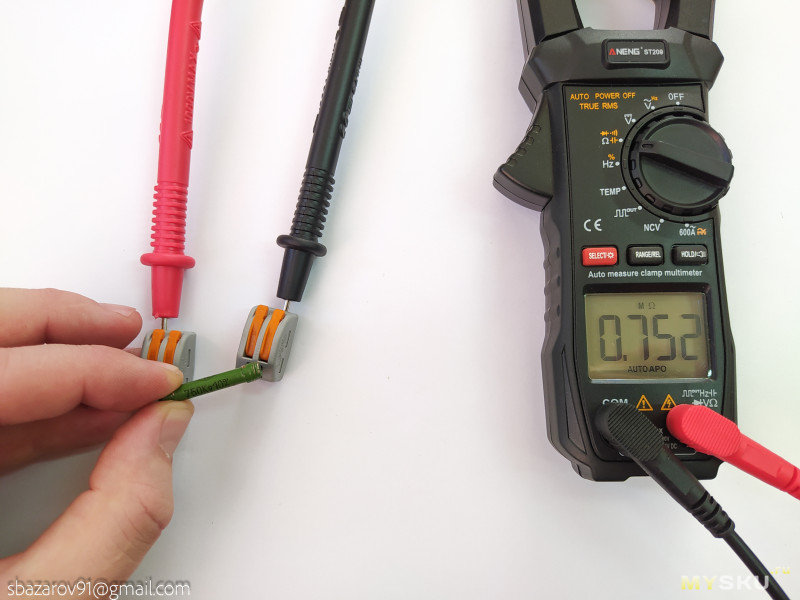

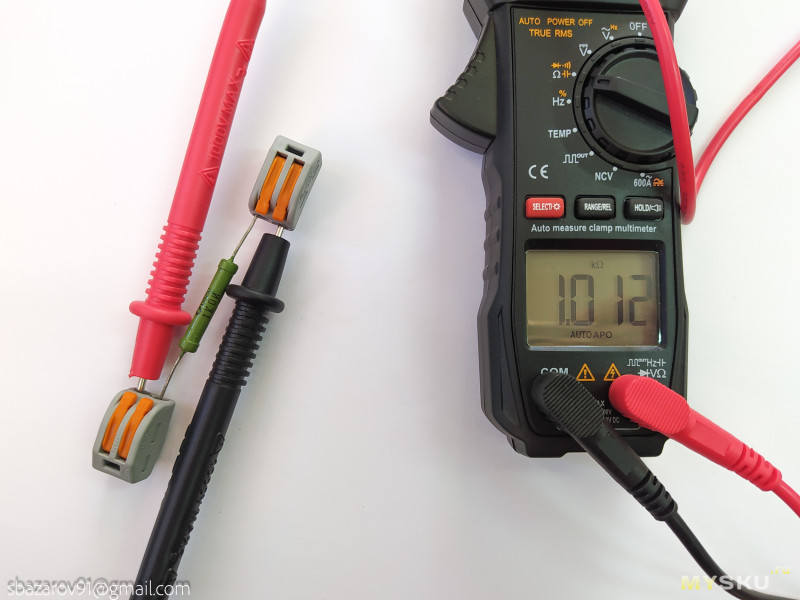

Причем время обратно пропорционально номиналу сопротивления.

Мегаомный резистор определился менее, чем за секунду.

Все эти измерения вполне комфортны для пользователя и соответствуют номиналам с заявленной в инструкции точностью.

LowZ

– интересная функция, которая встречается не в каждом приборе. Прежде я расскажу об одной проблеме, знакомой электрикам. Берем трехжильный шнур – фаза, ноль и зануление. Вставляем его в розетку без контакта зануления. Таким образом, два провода у нас под сетевым напряжением, а третий висит в воздухе, потому что не подключен с обоих концов. Там же у нас 0 вольт, получается? Можно касаться руками, не ударит? Смотрим:

Ого! Между одним контактом и занулением 70 вольт.

А между занулением и другим – того больше – 82 вольта! Прибор даже подсветил экран, предупреждая о высоком напряжении. Откуда оно? Это наводки от соседних проводов. У клещей такой высокий импеданс, что заряд не стекает на ноль, а закономерно влияет на показания вольтметра. А теперь переводим прибор в режим LowZ

. Он как раз для таких случаев.

3,1 вольт между занулением и одним рабочим контактом.

3,6 вольт между занулением и другим контактом.

Теперь ясно, что то, что мы видели в режиме обычного вольтметра – наводки, не способные причинить вред человеку. Это мы проверяли на шнуре длиной полтора метра и без токовой нагрузки. А при обследовании протяженных цепей этот режим, что называется, «маст хэв».

Измерение показало, что в режиме обычного вольтметра прибор имеет входное сопротивление 11 МОм, в то время как в режиме LowZ

входное сопротивление всего 293 КОм.

Тестирование диодов заключается в определении падения напряжения на p-n переходе. Наиболее показательна разница при проверке светодиодов. Разность потенциалов на аноде и катоде при открытии диода напрямую зависит от излучаемой длины волны. Некоторые считают, что квантовая физика – какая-то абстракция. На самом деле она вокруг нас повсюду, даже в простом светодиоде. Макс Планк предложил зависимость между длиной волны и энергией. Чем шире запретная зона в полупроводнике, тем больше энергия фотона и меньше длина волны. Проверим.

Ура! Физика работает! Первый светодиод, с самым низким падением напряжения – инфракрасный. Мы вообще не видим его свет. А последний – ультрафиолетовый. У него самая высокая энергия волны и самое большое падение напряжения.

Фонарь.

Здесь все просто. Долгое нажатие кнопки включения света – он включается. Второе долгое нажатие – выключается. Либо можно выключить весь прибор – включение фонаря не запоминается. Светит фонарь прямо между челюстями клещей, чуть выше середины по высоте. Свет белый, со слегка синим оттенком. Не очень яркий, но достаточный, чтобы было видно, куда лезешь. В жизни подсветка выглядит примерно так:

Измерение температуры

производится термопарой K типа, которая поставляется в комплекте. Из имеющихся у меня термопар эта имеет самый мягкий провод. С ней приятно работать, нет «пружинистости», с которой приходилось бороться, измеряя температуру другими приборами. Показания температуры правдоподобны на точках 36 и 220 градусов, остальной диапазон не измерял.

Бесконтактное определение напряжения

работает. Нельзя сказать, что это такой уж точный метод – даже в описании оговаривается, что его показаний недостаточно, чтобы спокойно хвататься за оголенные провода. Но он поможет быстро определить, в каких розетках есть электричество, а в каких нет, или имеется ли под напольным покрытием теплый пол. Даст приблизительное представление о том, где в стене проложен провод.

Вскрытие.

Два самореза, один виден с обратной стороны невооруженным глазом, второй доступен из батарейного отсека.

Лабиринт по периметру. Контакты батарей соединяются с платой пружинками. Основная микросхема здесь в корпусном исполнении, а не в капле.

Это все я перечисляю преимущества. Прибор сделан на контроллере DM1106EN. Продвинутая современная версия хорошо себя зарекомендовавшего чипа DTM0660. На нем собрано много отличных мультиметров и есть надежда, что этот будет не хуже. Качество пайки хорошее, но флюс кое-где смыт не вполне. Термисторы на входе уже не наваливаются друг на друга угрожающим образом. Предохранителей нет, но у прибора достаточно высокое входное сопротивление, так что термисторов для защиты вполне достаточно. На плате много нераспаянных элементов. Должно быть, плата унифицирована со старшей моделью.

Для постоянного и переменного тока

Есть еще одна разновидность этого прибора, которую стоит вынести в отдельный раздел. В зависимости от специфики применения, токовые клещи бывают для постоянного и переменного тока. Действие первых основано на эффекте Холла. Из-за этого они сильно дороже, но качественней и надежней. Практически все модели для постоянного тока включают в себя измерители переменного напряжения.

MASTECH MS2138 для постоянного тока

Переменный электроток измеряется по принципу трансформатора, поэтому соответствующие модели дешевые. Также они не могут производить замер постоянного напряжения.

Важно! Разновидности этой категории не отличаются внешне. Для практичности и надежности рекомендуется брать прибор, имеющий делать измерение для электротока постоянной и переменной величины

Токовые клещи Uni-T UT201 для переменного тока

ICartool IC-M206D

Упаковка, комплектация, корпус подобны предыдущей модели до степени смешения:

Да и по функционалу эти клещи очень близки к модели IC-M206D, поэтому я остановлюсь только на различиях. Прежде всего, это их главная функция:

Измерение постоянного тока.

В качестве референсных значений будем использовать показания амперметра в лабораторном блоке питания и мультиметра iCartool IC‑M118A. Разумеется, начинаем с обнуления значений в клещах, разместив их именно так, как они будут измерять ток при его прохождении по проводу. Это нужно делать перед всяким измерением постоянного тока.

Я решил не истязать блок питания и мультиметр большими токами, а намотать несколько витков провода на клещи. Магнитный поток через рамку и показания клещей в таком случае увеличиваются пропорционально числу витков. У меня было 20 витков.

Таблица результатов:

Ток, А	0,5	1,0	1,5	2	5	10	20	30	40	60	80	100	120	140	160	180	200
Измерение прибором	0,51	1,02	1,54	2.02	5,3	10,4	20,5	30,7	40,9	60,9	81,3	101,5	121,8	142,2	162,4	182,7	202,9

Средняя ошибка: 0,0155.

Она укладывается с запасом в заявленную точность в 2,5% плюс пять единиц младшего разряда.

Дальнейшие тесты прибор выполнил аналогично ICartool IC-M206B, за исключением некоторых особенностей:

Коэффициент заполнения измеряется прибором несколько хуже, чем это делает модель IC‑M206B.

На частоте 100 Гц валидные коэффициент заполнения измеряется верно до 79%. С ошибкой — до 81%, а выше 81% не определяется.

На частоте 1 КГц начиная с 93% прибор показывает коэффициент заполнения 99,9%. С повышением частоты до 5 КГц предел правильного отображения отодвигается до 97%, а при 10 КГц прибор распознает уже 98% заполнение.

Не исключено, что это проблема конкретно моего экземпляра, но факт остается фактом.

Потребление тока от элементов питания у трех приборов в разных режимах оказалось различным.

Отличия младшей модели от старшей в потреблении составило более 15 раз.

Чтобы не утомлять однообразными фотографиями, я свел результаты измерений в таблицу.

IC-200A	IC-206B	IC-206D
Измерение тока	0,7 мА	1,4 мА	11,9 мА
Измерение + подсветка экрана	8,9 мА	18,0 мА	22,9 мА
Измерение + фонарь	─	11,2 мА	19,8 мА
Измерение+фонарь+подсветка	─	25,4 мА	29,3 мА

Самый простой прибор победил предсказуемо. А вот то, что датчик Холла увеличивает потребление тока прибором так сильно, стало неожиданностью. Повлияет ли это на срок службы батареек? Едва ли. При таких малых токах время работы батареи не может быть подсчитано банальным делением емкости на ток – зависимость там не линейна. При домашнем использовании прибора скорее время хранения будет определяющим фактором остаточной емкости батарей.

Разборка прибора аналогична IC-206B, но внутри мы видим более богатое оснащение платы:

Чип все тот же. Датчик Холла соединен с платой не проводами, а шлейфом. А вот варистор на входе, судя по обозначениям на плате вверху фотографии, поставить постеснялись. Но пайка качественная, все аккуратно.

Распаяна дополнительная микросхема памяти, есть подстроечный реостат.

Практическое применение токовых клещей.

Как ни крути, но основное назначение токоизмерительных клещей – измерять ток. Займемся же этим делом. В качестве нагрузки воспользуемся стиральной машиной. Во-первых, у нее несколько разных режимов потребления. Во-вторых, в ней работает электродвигатель и мы вправе ожидать не только активной нагрузки от нагревателя, но и реактивной нагрузки от электродвигателя. Итак:

Измерение переменного тока

Из видео можно понять, что показания приборов более-менее соответствуют друг другу. Различается частота обновления показаний. У IC‑200A она порядка 1 в секунду. А у IC‑206B и IC‑206D порядка 3 раз в секунду.

Можно заметить, что у IC‑206В присутствует ненулевое значение тока при реальном отсутствии тока нагрузки. Это может быть вызвано измерением паразитных токов высокой частоты. Чтобы отфильтровать их, в приборе есть специальный режим.

LPF (Low Pass Filter). Этот фильтр срезает высокие гармоники и показания становятся более правдоподобными. Включаем:

Ну вот, теперь все хорошо. Посмотрим полосу пропускания фильтра.

На 50 Гц приборы адекватно показывают среднеквадратичное значение напряжения:

На 1 КГц показания укладываются в заявленную погрешность.

Начиная а 2 КГц напряжение уже не может быть измерено с достаточной точностью.

На 5 КГц ошибка более чем вдвое. Далее проверять не имеет смысла.

Фильтр очевидно работает, и его амплитудно-частотная характеристика плавно ниспадает в интервале 1‑10 КГц.

Любопытно заметить, что включение фильтрации частот потребовалось лишь модели датчиком тока имени Фарадея. Клещи Ампера-Холла не требовали никаких фильтров, чтоб валидно распознать ноль.

Для второго измерения в качестве референсных приборов я установил клещи MT‑87 и Mustool MT866. Это приборы попроще старших моделей от ICartool. У них нет фильтра нижних частот, результат — ненулевые значения при отсутствии нагрузки.

Показания всех совпадают с точностью, достаточной для практического применения.

Для измерений больших токов

был задействован трансформатор от точечной сварки. С кабелями на выходе он выдает ток до трехсот ампер. Попробуем подогреть гвоздь:

Как видно, гвоздь греется, а показания совпадают с точностью, достаточной для практического применения.

Переменное напряжение

все приборы тоже превосходно измеряют.

Измерение постоянного тока

наиболее интересно применительно к автомобилю. Аккумулятор легкового автомобиля способен выдать ток до 600 ампер. Обычно такой ток требуется лишь доли секунды, для запуска холодного мотора зимой. Но это те самые доли секунды, которые отделяют запуск от незапуска, поездку по делам от снятия аккумулятора для зарядки, движение в теплом автомобиле от размахивания проводами для прикуривания. Хотя бы пару раз в год, в сезонное обслуживание автомобиля, полезно протестировать аккумулятор на предмет, протянет он еще сезон или пора в утиль. В принципе, для этого можно использовать нагрузочную вилку. Она показывает проседание напряжения под нагрузкой. Но вот беда – нагрузка там абстрактная, так что мы измеряем ресурс аккумулятора «в попугаях». Лучшая тестовая нагрузка для любого аккумулятора – стартер той машины, где он установлен. Для эксперимента нам потребуется любой мультиметр с функцией определения минимального напряжения и токовые клещи с функцией определения максимального тока. В моем случае это
ICartool IC‑M118A
и
ICartool IC‑206D
соответственно.

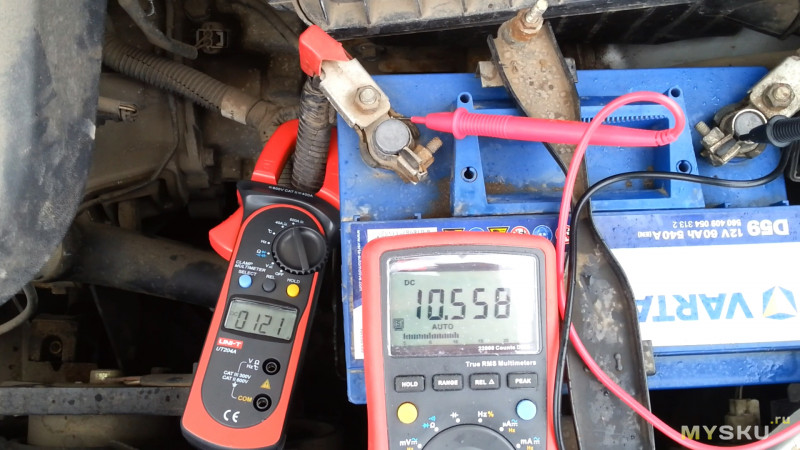

Сначала измеряем ЭДС аккумулятора – напряжение при выключенных потребителях.

12,26 В.

Затем выбираем режим фиксирования минимальных значений напряжения и максимальных тока. В моем случае ток идет в клещах «задом наперед», так что будут отрицательные показания, а выбираю я минимальное значение. Пришло время запускать мотор.

По цепи стартера тек ток в 209,8 ампер. Напряжение на выводах аккумулятора при этом падало до 10,47 вольт.

(12,26-10,47)/209.8 = 0,0085 (Ом.)

8,5 мОм – таково внутреннее сопротивление батареи. Это много, норма 4-6.

Но наш метод не идеален. Мы не знаем частоту измерений в приборах, так что реальные значения внутреннего сопротивления могут быть как больше (если мы не поймали пик тока), так и меньше (если мы не поймали истинное минимальное напряжение). Но как грубая оценка состояния аккумулятора годится и такой метод.

Функция минимальных и максимальных значений для таких измерений совершенно необходима – глазом и даже видеокамерой скоротечные процессы не заметить. Хорошо, что при активации этой функции клещи запоминают и минимум, и максимум. После измерений нажатием кнопки можно переключать на экране зафиксированные значения сколько угодно раз. Это очень удобно.

Конструкция токовых клещей

Конструкция токовых клещей предполагает наличие:

• Разъемного магнитного провода, который сделан из ферримагнитной электростали. На него одета катушка, и представляющая собой вторичную обмотку;
• Устройство отсчета, которое может быть выполнено в аналоговом или цифровом стиле, зависимо от модели и типа;

Вам это будет интересно Все об проводах для сварки

Строение электронной модели

• Переключатель диапазона электротока, замер которого производится;
• Специальные ручки и изоляция, за которые человек держит клещи при проведении измерений. Она актуальна для работы с высоковольтными сетями. При низковольтных показателях диэлектрические свойства выполняет сам корпус.

Правильное и неправильное измерение

Как правильно измерять ток с помощью токовых клещей для переменного и постоянного тока

Для измерения параметров постоянного тока первым делом нужно выставить диапазон его работы. Дальнейшая пошаговая инструкция имеет следующий вид:

• Изолировать аппарат от проводов и других устройств дабы избежать ложных наводок;

Включение и сброс значений

• Нажать кнопку обнуления. Часто ее обозначают как «Sel»;

Проверка сброса

• Начать замер с учетом того, что нужно захватывать только один провод;
• Ухватить провод так, чтобы он оказался в полости прищепки, и расположить его так, чтобы он оказался по центру;

Замер электротока при постоянном напряжении

• Зафиксировать показания.

Значение может получиться с отрицательным знаком. Это определяется направлением течения тока. На губках прибора могут быть стрелки, которые показывают направление движения электротока. Следовательно, если прибор перевернуть, то будет показано значение без минуса.

Стрелка на клещах показывает направление движения сил тока

Для замера переменного электротока можно взять простую лампочку и подключить ее к сети на 220 Вольт. Дальнейший порядок таков:

• Установить мультиметр в сектор измерения переменного тока ~А и зафиксировать показания;

Проверка показаний мультиметром

• Произвести эти же измерения с помощью щупов и получить аналогичные значения. Цепь не должна быть разорвана.

Проверка показаний токоизмерительными клещами

Рейтинг лучших токовых клещей – ТОП 10

Токовые клещи относят к узкоспециализированным инструментам. Их спектр задач четко ограничен: измерение силы и напряжения токов, сопротивления, емкости, температуры, частот. При этом найти модель, сочетающую в себе все возможные опции одновременно, проблематично.

В рейтинге лучших токоизмерительных клещей представлен ТОП наиболее удачных моделей с грамотным сочетанием функций и диапазонов. Представленные ниже тестеры подходят для большинства видов работ, как в быту, так и в строительстве или при монтаже электросетей.

FLUKE 302+

Профессиональный и недорогой прибор от американского бренда оснащен противоударным корпусом, яркой подсветкой дисплея для работы в условиях плохой освещенности и функцией автоотключения для экономии ресурса батарей. Из преимуществ пользователи отмечают широкое раскрытие «клещей» – до 3 см, высокую точность показаний и функцию памяти на 5 последних значений. Клещи часто попадают в различные подборки благодаря высокой и стабильной точности измерений.

Преимущества:

• высокая точность измерений;
• малые габариты и вес;
• большой дисплей с подсветкой;
• высокая степень защиты от перепадов напряжения;
• низкая стоимость в своем классе.

Недостатки:

• чувствительность к низким температурам;
• в комплекте нет чехла для хранения.

Mastech MS2008B

Недорогие, но при этом функциональные токоизмерительные клещи Mastech MS2008B обладают всеми необходимыми опциями. Автоматический и ручной диапазоны измерений, режим «прозвонка», автоотключение, измерение температуры окружающей среды, функция DATA HOLD, позволяющая сохранять в памяти последние значения. Дополнительно прибор оснащен удобным фонариком для подсветки рабочей зоны.

Преимущества:

• доступная цена;
• шикарная функциональность;
• встроенный фонарик;
• небольшой вес;
• прочный корпус.

Недостатки:

• неудобное переключение между режимами;
• при частом использовании начинают западать кнопки.

CEM DT-3341

Принадлежащий китайской компании, бренд CEM известен во многих странах мира, продукция этой фирмы сертифицируется по различным стандартам качества. Внесенная в госреестр модель DT-3341 предназначена для измерения переменного тока, температуры воздуха, постоянного/переменного напряжения, емкости и сопротивления. Токовые клещи оснащаются качественной экранной подсветкой, удобным функциональным переключателем и функцией «прозвонки». Размер зажима клещей составляет 3 см, автоотключение срабатывает через 15 секунд. Как свидетельствуют отзывы, это хороший прибор для измерения постоянного и переменного напряжения с незначительной погрешностью.

Преимущества:

• прочный прорезиненный корпус;
• низкая стоимость;
• высокая точность измерений;
• наличие чехла в комплекте;
• 2 года официальной гарантии;
• функциональный переключатель.

Недостатки:

• отсутствует функция памяти;
• некоторые партии инструмента поставляются с несоответствующей инструкцией.

UNI-T 13-0009 UT-210E

Как отмечают пользователи, карманный компактный прибор UT-210E – незаменимый помощник в домашнем хозяйстве, а также при ремонте авто. Клещи подходят и для профессионального использования, в том числе для ремонта кондиционеров. Основные достоинства прибора – автоматический выбор диапазонов, возможность измерять постоянный ток мин. 2А макс. 100А, утечку на «землю». По точности эти токовые клещи сравнимы с профессиональными моделями. Функция памяти, экран с высокой четкостью и малые габариты упрощают работу пользователя, а достаточно тугие кнопки позволяют избежать случайного нажатия. Не внесен в госреестр.

Достоинства:

• сверхмалые габариты и вес;
• автоотключение и функция памяти на последние значения;
• точность;
• звуковой датчик.

Недостатки:

• малое раскрытие клещей 170 мм;
• низкое качество щупов, входящих в комплект.

CEM DT-360

Один из самых бюджетных измерительных приборов DT-360, несмотря на скромный, в сравнении с более дорогими клещами, функционал, относится к классу «профи». Это хорошие токоизмерительные клещи по доступной цене, с помощью которых можно измерить переменное/постоянное напряжение до 600 В, переменный ток 400А, сопротивление. Среди полезных функций есть DATA HOLD, подсветка экрана, индикация заряда элемента питания (крона). Внесен в госреестр.

Преимущества:

• наилучшая цена в своем классе;
• двойной ударопрочный корпус;
• прекрасное сочетание цены и возможностей;
• четкое отображение значений на экране;
• охват до 3х см;
• понятный алгоритм работы.

Недостатки:

• раннее отключение подсветки 10 сек;
• нет возможности измерять постоянный ток.

ЗУБР Профессионал PRO-824 (59824)

Токоизмерительные клещи фирмы ЗУБР оснащены широким захватом до 3 см., обрезиненным, противоударным корпусом, функцией MAX HOLD, позволяющей устройству запоминать не только общие, но и максимальные значения. Большой дисплей с подсветкой дает возможность увидеть результаты замеров даже в условиях плохой освещенности. Широкий функционал, в совокупности с точностью показаний, значительно расширяют области применения: это лучшие токовые клещи, которые подойдут и для дома, и для работы. В госреестре не значится.

Преимущества:

• есть режим «прозвонка», диод тест;
• простота управления;
• индикация перегрузки прибора;
• подходит как для бытового, так и для профессионального применения;
• измерение максимального переменного тока до 1000 А.

Недостатки:

• частые гарантийные случаи;
• нет измерения постоянного тока.

IEK Expert 266F

Простота исполнения значительно снизила стоимость токовых клещей Expert 266F, однако производитель при этом сохранил все необходимые для бытового использования функции. Прибор оснащен широким зажимом до 5 см, ЖК монитором с цифровой шкалой, есть возможность снимать показания бесконтактным способом.

Преимущества:

• удобная кнопка раскрытия клещей;
• в комплекте чехол для транспортировки;
• безопасность и надежность;
• простота эксплуатации.

Недостатки:

• очень чувствителен к низким температурам;
• измеряет только переменный ток.

STAYER 59820

Токоизмерительный прибор немецкого бренда STAYER характеризуется пользователями как неприхотливый, выносливый инструмент. Его корпус выполнен таким образом, чтобы оператор имел возможность производить замеры одной рукой. Предусмотрена возможность диагностики электроприборов и соединений, не прерывая подачу напряжения. Это качественный токоизмерительный прибор с большим сроком службы, рассчитанный на активное использование. Для удобства производитель дополнил комплектацию удобной сумкой – чехлом.

Преимущества:

• размер зажима 30 мм;
• цифровое отображение данных;
• приемлемая точность измерений;
• понятный интерфейс;
• поддерживает замер температуры;
• возможность замеров переменного/постоянного тока.

Недостатки:

• небольшой дисплей;
• тугое переключение режимов.

EKF MS2016S

Токовые клещи MS2016S относятся к бытовому классу, однако благодаря качественному исполнению и высокой точности, клещи получили множество хороших отзывов. Прибор осуществляет автосканирование силы тока и напряжения, а также сопротивление. Опция DATA HOLD может сохранять полученные данные в памяти и в нужный момент выводить их на широкий, цифровой дисплей.

Достоинства:

• лучшее сочетание «цена – качество»;
• понятность инструкции;
• память для сохранения данных.

Недостатки:

• ограниченный функционал.

РЕСАНТА DT 266C

По отзывам пользователей, токовые клещи РЕСАНТА уверенно справляются со своей задачей, а по точности показаний не уступают более дорогим аналогам. Кроме стандартного набора опций клещи способны измерять температуру воздуха. Также они оснащены звуковым сигналом «прозвонкой», защитой от перегрузки, поворотным переключателем режимов.

Достоинства:

• неплохая функциональность;
• точность производимых замеров;
• дополнительная защита от перегрузок;
• удобная конструкция.

Недостатки:

• слабый звуковой сигнал;
• не четкая работа колеса переключателя;
• частые гарантийные случаи.

Меры безопасности

При работе с подобным оборудованием следует придерживаться общих правил безопасности по эксплуатации электроизмерительных приборов, несмотря на то, что использование токоизмерительных клещей — процедура безопасная. Запрещается превышать величину выбранного диапазона электротока и менять диапазон в процессе замера. Нельзя также держаться незащищенными руками за оголенные щупы, которые не защищены диэлектриком.

Лампа — пример устройства, работающего при переменном токе от 220 В

Перед началом пользоваться любым прибором следует тщательно изучить пособие по эксплуатации и все инструкции. Это помогает не только не подвергать себя опасности, но и продлить срок службы устройства. Это очень важно, поскольку в пособии описывается настройка прибора, режимы его работы, принципы его безопасного использования. Более того, в таких мануалах рассказывается, в течение какого срока и каким образом нужно делать калибровку устройства. Делается она в специализированных центрах, а нужна для повышения точности измеряемых параметров.

Вам это будет интересно Измерение мультиметром с токовыми клещами

Токоизмерительный прибор с защитными ручками для высоковольтных сетей

Таким образом, токоизмерительные клещи для постоянного тока — это удобный и практичный инструмент для определения силы электротока без размыкания проводов, как это делается в случае с амперметром или мультиметром. С его помощью можно в любой момент измерить электроток в автомобиле и его проводке, дома и на объектах прокладки, монтажа или обслуживания электрической сети.

Советы по выбору токовых клещей

Выбирая клещи следует помнить, что это все-таки измерительный инструмент, а не универсальный швейцарский нож, поэтому не стоит гнаться за множеством дополнительных функций, имеющихся в той или иной модели. Все дело в том, что многие недобросовестные производители видя, что класс точности их приборов невысок, добавляют в него множество дополнительных опций, начиная от светодиода, который в описании прозвучит как «клещи снабжены сверхъярким фонарем» и заканчивая откидной пластиной (удобная подставка). И за все эти «опции» нам приходится платить. Чтобы этого не происходило, давайте сразу условимся, что хорошие клещи должны иметь высокую точность измерения и обладать минимальным набором необходимых инструментов. Каков же этот набор? Давайте рассмотрим. Вот приблизительный перечень функций, которыми должны быть дополнены клещи:

• измерение силы тока обоих видов — ведь токовые клещи и должны в первую измерять силу тока;
• полноценный мультиметр — разница в цене невелика, а такой инструмент всегда может пригодиться;
• звуковой сигнализатор — удобно прозванивать цепи, не отвлекаясь на показания прибора;
• функция удерживания результата измерений тоже довольно полезная опция — не всегда при измерениях виден экран;
• ну и пожалуй, неплохо будет добавить к этому списку частотомер и функцию определения фазы — не то, чтобы важные опции, но пригодиться могут.

Для простоты сравнения, предлагаю рассмотреть приведенную ниже таблицу. В ней отмечены основные характеристики всех участников нашего сегодняшнего обзора.

Сравнение характеристик различных моделей токовых клещей

Вот такой списочек у нас вышел. Конечно же кто-то его может дополнить, а кто-то сократить, это зависит от потребностей. В целом же выбирая клещи, следует помнить, что главное их достоинство — точность.

На этом позвольте закончить наш небольшой обзор, вам мы желаем не ошибиться в выборе клещей и, конечно же всегда ждем на нашем сайте, который всегда будет пополняться для вас новой полезной информацией.

Видео — Точность клещей постоянного тока

Таковые клещи, примеры их применения на практике

Таковые клещи — прибор для измерения тока без разрыва цепи в которой измеряется ток и без электрического контакта с ней.

Для диагностики неисправностей в электрооборудовании или электроустановок часто необходимо провести измерение токов. Есть два варианта: воспользоваться амперметром или с помощью токовых клещей. Первый вариант можно сделать с помощью обычного мультиметра, но он плох тем что нужно делать разрыв цепи, а это не всегда возможно и не всегда удобно для проведения корректных измерений. Второй способ, токоизмерительные клещи, позволяет узнать ток в цепи не разъединяя её.

Принцип работы токовых клещей основан на явлении электромагнитной индукции. Проводник, в котором измеряется ток, вводится в магнит провод, на котором намотана вторичная обмотка. Измеряемый ток в этом случае называется первичным, а ток в измерительной катушке (вторичной обмотке) — вторичным. При этом его величина пропорциональна первичному току и его можно рассчитать.

Ранее токоизмерительные клещи, в большинстве своем, могли измерять только переменный ток, поскольку ЭДС на обмотке может возникать только при условии переменного магнитного потока, создаваемого переменным электрическим током. Большинство же современных, даже самых дешевых моделей, способно измерять как постоянный, так и переменный токи. Измерение постоянного тока стало возможным благодаря использованию датчика Холла.

Более подробно устройство, принцип действия, а также общие подходы к проведению измерений токовых клещами был рассмотрен на сайте ранее — Как пользоваться токовыми измерительными клещами. В этой же статье мы рассмотрим несколько примеров из реальной жизни и поделимся рядом полезных моментов, которые далеко не все знают и используют.

Технология измерений

Для определения тока в цепи нужно ввести в раствор магнитопровода ОДНУ жилу проводника или токопроводящую шину. Чтобы раскрыть магнитопровод выжмите рычаг на торце клещей.

После введения проводника отпустите рычаг и магнитопровод закроется. На измерительном приборе должен быть выбран соответствующий предел измерения и режим, для переменного тока он обозначается так «I~», а для постоянного «I=».

Вопрос: «Почему нельзя измерять клещами ток в нескольких проводах или на кабеле с фазой и нулем?»

При протекании тока через проводник вокруг него формируется магнитное поле, а это значит, что магнитные потоки несколько рядом расположенных проводников суммируются, образуя результирующий поток. Поэтому нельзя измерять несколько проводов в которых протекают разные токи или один и тот же ток в разных направлениях. Это наглядно проиллюстрировано на рисунке ниже.

То есть для измерения токов потребления прибора, который подключен к сети переменного тока с одной или несколькими фазами ток измеряется только в жиле конкретной фазы. Если сеть однофазная, то и измерения можно проводить по фазному или нулевому проводнику, но не вместе. То же самое касается измерения тока клещами в сети постоянного тока.

ВАЖНО:

При измерении клещами захватывается тот проводник или группу проводников, которые относятся к одному полюсу (фазу) и питают один потребитель или одну измеряемую группу!

Такое требование вызывает некоторые неудобства при измерении токов большинства потребителей, как однофазных, так и трёхфазных. Например, чтобы измерить мощность утюга нужно вскрывать кабель, и разделять жилы. Поэтому электрики пользуются специальными переходниками. В сущности, такой переходник представляет собой маленький удлинитель из вилки и одной розетки соединённых либо отдельными жилами из провода, либо проводами типа ПВ3 или другими. Или специальное устройство, как на рисунке ниже – это адаптер «АС-16».

Примеры измерений

Давайте рассмотрим несколько типовых примеров, когда нужно измерить ток для диагностики электроцепей и рассмотрим небольшую хитрость.

Случай первый. Вы заметили, что стали больше платить за электроэнергию, при этом режим работы электрообрудования остался прежним. Возможно несанкционированного подключения к вашей сети. Если по счетчику вы не можете определить точно — воспользуйтесь клещами.

Для этого в электрощите квартиры или дома нужно найти удобное место для проведения измерений, нужно найти отдельно идущий фазный или нулевой проводник, если вам повезет — вы сможете влезть клещами в месте подключения автоматического выключателя. Отключите все потребители в вашем жилье и измерьте ток, если на его дисплее вы видите число отличное от нуля — стоит искать место несанкционированного подключения.

Случай второй. У вас есть трёхфазный электродвигатель, который начал греться сильнее прежнего. Есть две основных причины повышенного нагрева. Первая не относится к электричеству, когда подшипники изношены — они будут сильнее нагреваться и отдавать тепло металлическому корпусу. Вторая причина — межвитковое замыкание или утечка на корпус. В этом случае можно опередить неисправность сравнив токи в фазах.

В нормальном случае токи во всех трёх фазах будут равны, а в нулевом проводе (если он есть) ток будет отсутствовать. Если делать это амперметром — придется при каждом отсоединении отсоединять жилу от электродвигателя, для чего его придется каждый раз останавливать и запускать. Это конечно не даст достоверных результатов измерений.

Интересно:

В некоторых электроустановках предусмотрена возможность измерения токов и создания разрывов цепи после шунтирования разъединителя амперметром, но это встречается редко.

Измерить фазные токи клещами в этом случае удобнее всего, буквально за три движения руки вы достаточно точно определите исправность электродвигателя.

Случай третий. Вы заметили, что аккумулятор вашего автомобиля стал быстрее разряжаться. Если вы не устанавливали дополнительных устройств, которые подключены напрямую к аккумулятору, типа автомагнитол (хотя это неверное подключение, такие устройства подключаются в цепи активные после включения зажигания) — значит где-то есть утечка.

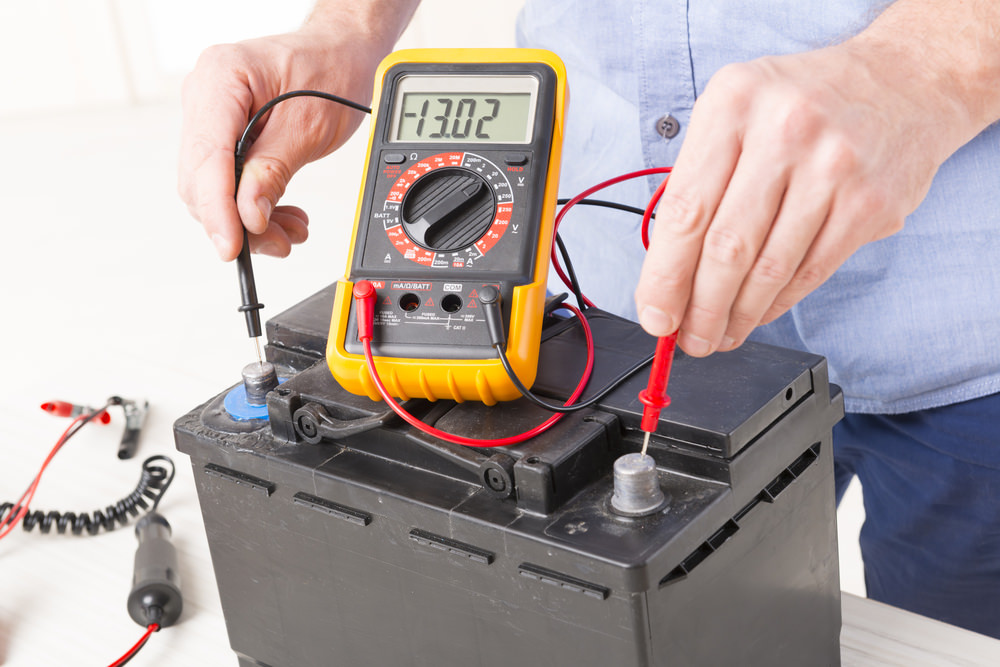

Для этого амперметр устанавливают в разрыв плюсового провода аккумулятора. Но такое измерение не всегда удобно, и, если нужно измерить токи до включения двигателя и после, — невозможно, поскольку от токов стартера ваш амперметр, скорее всего, выйдет из строя. Удобно использовать измерительные клещи для поиска утечки. После установки клещей на плюсовой провод аккумулятора поочередно извлекают предохранители из блока предохранителей, отключая возможные потребители, до тех пор, пока не найдут цепь с утечкой тока.

Вопрос: «Если ток утечки или другой измеряемый ток низкий и клещи его не определяют, то как провести измерения с их помощью?»

Чтобы измерить токовыми клещами малые токи нужно обернуть провод несколько раз вокруг магнитопровода. Величину, которая высветится на дисплее измерительного прибора делят на количество витков провода. Как было сказано магнитные потоки сложатся, и результирующий поток будет равен сумме каждого из них. Поэтому показания клещей будут превышать реальный ток в количество кратное количеству витков провода.

Важно: Будьте внимательны, ведь не каждые измерительные клещи поддерживают измерение постоянного тока.

Техника безопасности

Важно, чтобы измерения с помощью клещей не вызвали в цепях короткие замыкание и поражение электрическим током. Для этого магнитопровод клещей покрыт диэлектрической оболочкой. Таким образом при случайном касании клещами двух рядом расположенных токопроводящих частей замыкания не произойдет. Но учтите, что измерительный прибор должен быть сухим.

Измерения в цепях до 1000В, например, 380/220В следует проводить в диэлектрических перчатках, а под ногами должен быть постелен диэлектрический коврик или на ногах должны быть надеты диэлектрические боты. Это нужно чтобы избежать последствий случайного прикосновения к токоведущим частям.

Ранее ЭлектроВести писали, как можно проверить точность работы электросчётчика, не прибегая к помощи специалистов.

По материалам electrik.info.

Как пользоваться токовыми измерительными клещами

Лень всегда была двигателем прогресса. В случае с прибором для измерения тока было также. Во время измерения тока амперметр включается в электрическую цепь последовательно. А это значит, что для измерения тока, нужно разомкнуть электрическую цепь, то есть вмешаться в ее работу. Во-первых, это занимает много времени. Во-вторых, существует достаточно большой риск поражения электрическим током во время проведения измерений. Более того, измерительный прибор вносит в электрическую цепь собственное сопротивление, в частности сопротивление щупов. Чем больше номинал тока, тем более ощутимое это влияние.

Идея измерения тока без разрыва электрической цепи была успешно реализована в измерительном приборе, который вскоре получил название «токоизмерительные клещи». Такой прибор позволяет легко измерить ток без необходимости размыкать исследуемую цепь.

К тому же можно проводить измерения на установке или оборудованию, которое работает. Прибор также позволяет измерить ток проводника, который находиться в изоляции.

  Он не вносит собственное сопротивление в электрическую цепь и не влияет на результат измерений.

Современные измерительные приборы, конечно, кардинально отличаются от самых первых токовых клещей. Однако (собственно из-за этого прибор и получил свое название), сам механизм прибора, очень похож на механические клещи, практически не изменился. Это обусловлено тем, что прибор должен «обхватить» проводник, по которому протекает ток. А сделать это можно следующим образом:

Типы и принцип работы токоизмерительных клещей

Все токоизмерительные клещи условно можно разделить на 2 типа:

1. Клещи для измерения переменного тока.
2. Клещи для измерения постоянного и переменного тока.

Такая классификация обусловлена типом датчика, который используется для измерения тока.

Приборы первого типа построены на принципе одновиткового трансформатора тока.

Измеряемая шина или проводник исполняют функцию первичной обмотки, а вторичная многовитковая обмотка (к которой подключен амперметр) намотана на раскрывающийся магнитопровод прибора.

Переменный ток в проводнике создает переменный магнитный поток в магнитопроводе прибора, в результате чего во вторичной обмотке токоизмерительных клещей возникает ЭДС.

В замкнутой вторичной обмотке возникает ток, который измеряется амперметром. Прибор обрабатывает полученные данные и выдает на дисплей результат измерений тока в удобном для пользователя виде. К преимуществам таких приборов относят их простую конструкцию и доступную цену. Но есть и очевидные недостатки, например, возможность измерять только переменный ток.

В конструкции приборов второго типа используется чувствительный элемент абсолютно иного действия, принцип работы которого основан на эффекте Холла. Чувствительным элементом, или же датчиком Холла, называют устройство, с помощью которого измеряют величину магнитного поля.

В случае токоизмерительных клещей, это магнитное поле, образованное проводником, по которому протекает ток. Датчик Холла представляет собой полупроводниковую прямоугольную пластину, к которой подсоединены четыре вывода.

Схематически, чувствительный элемент датчика Холла показан на рисунке ниже.

Эффект Холла можно представить так. Пускай чувствительный элемент имеет форму прямоугольной пластины длиной l, шириной d и толщиной b.

  Если вдоль этой пластины пропустить электрический ток J, а перпендикулярно плоскости пластины создать магнитное поле B, то на ее боковых поверхностях в направлении CD возникнет электрическое поле, которое называют полем Холла.

На практике, поле Холла характеризуется разницей потенциалов, которую измеряют между симметричными точками С и D на боковых поверхностях чувствительного элемента.

Эта разность потенциалов называется Холловскою разностью потенциалов Uхол или ЭДС Холла εхол. Объясняется эффект Холла тем, что в магнитном поле, на электрические заряды, которые двигаются, действует сила Лоренца. ЭДС Холла (или Uхол) пропорциональна силе тока, индукции магнитного поля, и обратно пропорциональна толщине чувствительного элемента и концентрации носителей тока в нем.

Принцип роботы датчика Холла

На рисунке ниже показана характерная зависимость Uхол от магнитного поля в случае постоянного тока. Если магнитное поле отсутствует, ЭДС Холла равна нулю.

Но в результате разных различных факторов и явлений (например, несимметричное расположение выводов датчика), измерительный прибор может показать некоторую разность потенциалов Uо на выходе датчика Холла, даже при отсутствии магнитного поля.

Для того, чтобы исключить эту ошибку, величину Uо следует вычесть из измеренной разности потенциалов в магнитном поле.

Обратите внимание, датчик Холла измеряет перпендикулярную (к плоскости датчика) величину вектора магнитного поля. Поэтому, если нужно измерить максимальное значение магнитного поля, датчик Холла, а соответственно и измерительный прибор (токоизмерительные клещи), необходимо ориентировать в магнитном поле соответствующим образом.

Для изготовления датчиков Холла используют определенные полупроводники, которые имеют высокую чувствительность к воздействию магнитного поля, например, InP, InSb, GaAs, Ge, Si.

Чувствительные элементы могут быть миниатюрных размеров, например, 1х1х0.5 мм. Именно это позволяет сделать измерительный прибор компактным и удобным для пользователей.

Конструкция чувствительного элемента токоизмерительных клещей представлена на фото ниже.

Последовательность процесса измерения тока

Измерения тока с помощью клещей необходимо проводить в такой последовательности:

1. Поворотный переключатель устанавливаем на необходимый диапазон измерений (постоянный или переменный ток – если клещи имеют автоматический выбор). Прибор включается одновременно с выбором диапазона. Если номинал тока заранее неизвестен, начинать измерения необходимо с самого большого диапазона, постепенно его уменьшая в случае необходимости.
2. Раскрываем клещи, нажимая на рычаг.
3. Закрываем клещи и обжимаем проводник. Казалось бы, это самый простой шаг. Но необходимо учесть некоторые нюансы. Во-первых, обжать нужно только один проводник, ток которого хотите измерить. Если обжать 2 жилы провода (или 2-х жильный кабель в изоляции), результатом измерений будет «0», поскольку токи этих двух проводников имеют противоположные направления. Магнитное поле, образованное током одной жилы провода будет компенсироваться магнитным полем второй. Во-вторых, провод нужно разместить максимально по центру магнитопровода токовых клещей. В таком случае, результат измерения будет самым точным.

правильно / неправильно

4. Считать результат.
5. Обработать результаты измерений.

Дополнительные функции

Но это еще не всё. Современные токоизмерительные клещи могут помочь измерить не только ток.

Измерение напряжения, сопротивления, емкости, температуры и частоты, проверка проводимости, тестирование диодов – всё это под силу современным токоизмерительным клещам.

Можно сказать, что токоизмерительные клещи – это своего рода цифровой мультиметр с возможностью бесконтактного измерения тока. Как и в мультиметре, измерения этих параметров проводятся с помощью контактных щупов.

Кроме того, на подобии цифровым мультиметрам, токоизмерительные клещи имеют дополнительные функции для удобства пользования и обработки результатов:

• Функция HOLD – удержание данных. Используется для того, чтобы зафиксировать, то есть «заморозить» результаты измерений на дисплее прибора (например, если измерения проводятся в труднодоступных местах) для дальнейшей обработки.
• Функция MAX/MIN – прибор фиксирует самые большие или самые маленькие показания за время проведения измерений. Используется для некоторых измерительных задач.
• Функция REL – относительные измерения, то есть, обнуления начального значения.  Функция REL особенно актуальна для клещей постоянного/переменного тока.   Дело в том, что чувствительный элемент, функцию которого выполняет датчик Холла, чрезвычайно чувствителен к внешним магнитным полям. На дисплее прибора, еще до проведения измерений, фиксируются определенные ненулевые показатели. Это обусловлено воздействием внешних магнитных полей. Поэтому для получения достоверных результатов, перед проведением измерений показания обязательно надо обнулять.  Начальные показания прибор принимает за «ноль», и все дальнейшие измерения проводятся относительно этого опорного значения.
• Подсветка дисплея – для работы в условиях недостаточного освещения. Как правило, кнопка обозначается символом «☀». Подсветку можно включить или выключить в зависимости от условий и освещения. Некоторые приборы оборудованы фонариком для освещения труднодоступных объектов, на которых будут проводиться измерения.
• Функция NCV – бесконтактная индикация напряжения. Эту функцию имеют только некоторые модели токоизмерительных клещей. С ее помощью можно отследить трассу прокладки скрытой проводки, или же определить находится ли определенный провод под напряжением. Значение напряжения нужно замерить с помощью щупов в соответствующем режиме.
• Тестирование диодов и проверка проводимости – функции, которые позволяют определить работоспособность диодов и установить целостность электрической цепи.

Рекомендации и меры безопасности

Токоизмерительные клещи можно использовать в закрытых электроустановках, или же в открытых электроустановках в сухую погоду.

  Измерения можно проводить как на изолированных участках, так и на проводниках без изоляции. Человек, который проводит измерения, должен использовать диэлектрические перчатки и находится на изолированной поверхности.

В основном, эти правила безопасности касаются измерения токов большого номинала.

Для измерения малых токов можно намотать несколько витков провода, ток которого надо измерить, на магнитопровод клещей. Чтобы получить значение тока провода, результат необходимо разделить на количество витков.

В этой статье мы рассказали о принципе работы, особенностях пользования и функциях токоизмерительных клещей на примере нескольких «младших» моделей производителя UNI-T с базовым набором способностей. «Старшие» модели, помимо вышеупомянутых функций, помогут измерить пусковые токи, мощность, коэффициент мощности, фазовый угол, активную энергию и установить порядок чередования фаз.

Подобрать и купить токоизмерительные клещи известных производителей можно в магазине инструментов «Мастерам». Наши специалисты будут рады вам помочь и ответить на любые вопросы.

Как измеряют ток токовые клещи

Сегодня мы поговорим про интересный прибор, без которой бойцы электротехнического фронта как без рук, а именно про токовые клещи или измерительный трансформатор тока.

Еще со школьного курса физики мы знаем, что ток большой силы чрезвычайно опасен для здоровья. Тем не менее, различными устройствами можно замерять постоянный и переменный ток до 5-20 ампер. А как быть, если значение достигает 100, 200 или даже 1000 ампер? Или даже больше ? Специально для этого были придуманы токоизмерительные клещи.

Различные из них устроены по-разному. Простые, которые способны измерить только переменный ток имеют более простую конструкцию, нежели способные измерять и постоянный, тоже.

У простых устройств, собственно сами захваты замыкаются, создавая с проводником, по которому течет переменный ток, своеобразный трансформатор. Ведь по сути они становятся вторичной обмоткой, в которой наводится ЭДС которая создается при взаимодействии c проводником, по которому идет ток, переводят аналоговое значение в цифровой результат и отображают на дисплее.

Ведь ЭДС возникающая в проводнике получается пропорциональной току, протекающему через него.

Что особенно важно, не имеет значения, есть изоляция кабеля, заводская, или меряется оголенный провод, ведь для электромагнитного излучения нет преград. Исключением может быть экранированный силовой кабель с бронезащитой. С таким не справится даже мегаомметр.

Алгоритм измерения

Но не важно, какие клещи у вас в наличии, принцип измерения остается одним и тем же:

• Включите в режим измерения, ну, например, переменного тока, так как он чаще всего встречается в быту.
• Выберите максимальный предел измерения, чтобы не ошибиться. Для разновидностей с автоматическим выбором пределов, так называемых автоматов, этот шаг можно пропустить.
• Замкните на проводе. Если провод закручен — полученное значение нужно будет поделить на количество витков провода.
• Снимайте показания!

Приборы, которые могут измерять переменный и постоянный ток устроены иначе. У них захваты не замыкаются, а измерения тока производятся с помощью специального устройства — датчика Холла. Этот сенсор способен регистрировать эффект Холла — изменение направление движения заряженных частиц в проводнике при прохождении через определенное магнитное поле.

Из-за наличия датчика Холла, приборы, которые способны контролировать переменный+постоянный ток, стоят гораздо дороже простых.

Где возникает потребность в замерах больших значений постоянных токов ? К сфере электротехнического хозяйства это точно не относится, поскольку в войне двух гениев Эдисона и Теслы, все таки победил ток переменный, как такой, который позволяет передавать огромные мощности на серьезное расстояние с минимальными потерями.

А вот с токами в 100-200 ампер каждый день сталкиваются сотни миллионов людей по всему миру.

Не верите ? Не можете представить где ? А именно столько потребляет стартер, вращая коленчивый вал в момент запуска ДВС, потребляя энергию от аккумулятора. Вот там и потребуются при диагностике и ремонте измерение серьезных величин постоянного тока при помощи клещей постоянного тока.

Мы рассказали про 2 модели, но есть и еще и третья разновидность — так называемые гибкая токовая петля. Или по простому с измерительной проволокой.

Совсем далеко от классики ! Никаких захватов здесь нет. И как вообще обхватывать кабель ?

1. Диаметр петли составляет менее 10мм, именно поэтому они называются гибкими.
2. Слева и справа измерительные проводники входят в корпус, с помощью контактных разъемов. Следовательно один из концов может отсоединяться.
3. А вот когда он отсоединен, то легко «опоясать» силовой кабель, опять вставить в разъем и начать измерять.

Хотите спросить зачем такие сложности и морочить голову ?

А как интересно электрику обхватить силовой кабель диаметром 70 мм ? А если сразу нужно измерить ток в нескольких из них. Традиционные захваты «сдадутся» и придется обратиться к гибким токовым петлям.

Кстати как следствие замеров током в проводниках большого сечения, диапазон у таких модификаций рекордный и достигает 3000 ампер.

Как видим, измерять ток с помощью этой штуки совершенно не сложно. Самые простые, измеряющие только переменный ток довольно дешевые.

А вот измерители тока, которыми можно измерить и постоянный ток или с гибким захватом, будут стоить в несколько раз дороже из-за более сложной конструкции.

Кстати, довольно часто рассматриваемые в статье клещи можно использовать и в качестве мультиметров, так как они могут измерять постоянное и переменное напряжение, сопротивление и делать прозвон.

Как устроены токовые клещи

Токовые клещи – просто необходимая вещь для электрика. Они могут выполнять те же самые функции, что и мультиметры, то есть измерять напряжение, сопротивление цепи и прочие параметры. Однако, они несправедливо не пользуются спросом, поскольку вещь действительно нужная.

Токовые клещи – это трансформатор с амперметром, они позволяют определить силу тока, а также другие характеристики, чтобы электрическая цепь при это не была разорвана. Само устройство представляет собой первичную обмотку трансформатора.

С расположенным внутри проводником, который позволяет току индуцироваться на обмотку из-за возникновения электромагнитного поля. После этого вторичная обмотка, куда затем попадает электроток, передает показания на амперметр. Здесь обязательно нужно учесть коэффициент трансформации.

Данная информация применима для токовых клещей при переменном токе, поскольку трансформатор с постоянным током работать не будет.

Те токовые клещи, которые представлены на современном рыке, используются и для постоянного тока. Вместо амперметра устанавливается датчик, который измеряет напряженность электромагнитного поля.

Эти модели немного дороже по цене, но их качество выше и в работе они более точны. И помимо этого, токоизмерительные клещи в соединении с мультиметром позволяют определить силу тока, потому что в прибое уже есть встроенный калькулятор.

Создание токовых клещей изначально планировалось для поддержки ими измерительных приборов, которыми пользовались специалисты, однако в ходе времени их устройство постепенно менялось, и сам прибор стал доступен к самостоятельному использованию. Кроме того, электрические клещи стали незаменимы в применении в быту, и его стоимость стала не так велика.

Токовыми клещами можно измерить следующие показатели:

1. Какая нагрузка на сеть имеется в настоящее время, например, в квартире.
2. Выявить несоответствие показаний различного рода оборудования, сравнивая показания на этом оборудовании и показания, полученные при измерении клещами.
3. Определить мощности бытовых электроприборов, а также любых других, используемых в хозяйстве.
4. Путем контроля домашней электрической сети не допускать сторонние подключения.
5. Выявить значение силы тока в одном из проводников, который является частью электрической цепи, при этом не вмешиваться в работу всей схемы.
6. Найти где происходит утечка тока.

Разновидности токовых клещей

Токовые клещи подразделяются на следующие типы:

• Стрелочные – одни из самых первых моделей. Они чувствительны к каким-либо колебаниям, что является главным их недостатком, поэтому важно, чтобы прибор лежал на жесткой поверхности и не двигался. Более того, чтобы получить реальные значения замеров нужно с использованием коэффициента трансформации сделать перевод показаний.
• Цифровые – можно произвести настройки на нужный параметр (сила тока, мощность) и встроенный микроконтроллер выдаст показания на дисплей автоматически, сам произведя все вычисления.
• Мультиметр – универсальный прибор. Очень удобны тем, что клещи уже встроены в корпус. В зависимости от модели мультиметра существует много дополнительных функций и способов измерений.
• Высоковольтные – зачастую крепятся к штанге, чтобы произвести замены и не приближать очень близко к проводнику. Единственная функция этого вида – измерять переменный ток.

Принцип работы токовых клещей

Принцип работы токовых клещей заключается в том, что если между его захватами установить проводник, то электромагнитное поле изменится под действием тока, проходящего по этому проводнику. И затем, пройдя через первичную и вторичную обмотки, на прибор будут переданы показания.

Токовые клещи, предназначенные для напряжения до 1000 Вольт, совершенно не отличаются от клещей для высоковольтных цепей. Измерение тока токовыми клещами имеет следующий алгоритм.

Для начала определяем на электрической схеме, к какому проводу будем присоединять токовые клещи для снятия параметров. Обязательно нужно выбрать именно один провод, поскольку если их будет больше, то замеры будут некорректными. На приборе выставляем тот режим измерения, который необходим нам для решения существующей задачи. Кроме этого, нужно будет еще и определить шкалу.

В том случае, если информация о ней отсутствует, следует выбрать наибольшую. Затем раскрывая клещи, обхватываем провод. Его расположение должно быть строго перпендикулярным той плоскости, в которой расположились клещи. Идеально, если проводник будет расположен в самом центре контура. Автоматически произойдет измерение нужного нам параметра, и результат высветится на дисплее.

Стоит отметить, что если величина тока слишком мала, и определить ее не получилось, то проводник можно намотать на половину токовых клещей и провести замер вновь. При появлении значения нужно его разделить на то число витков, которое было сделано.

В том случае, если высветится значение единицы, то нужно сделать переключение на другой диапазон, поскольку ток превышает этот показатель.

Преимущества и недостатки токовых клещей

Токоизмерительные клещи неспроста вошли в обиход людей, они широко распространены, потому что имеют множество преимуществ, которые заставляют делать выбор в их пользу.

Во-первых, само устройство очень просто в обращении, там нет замудренных инструкций, множества переключателей и пр. Размеры позволяют легко переносить его по различным местам, оно компактно и выдает измеряемые параметры с высокой точностью.

Кроме того, ими можно производить замеры как микротоков, так и токов в высоковольтных схемах. На основании принципа работы токовых клещей создаются устройства различного назначения.

• Токовые клещи можно сочетать с другими электроизмерительными приборами, например, при сочетании с мультиметром грани их возможностей просто невозможно представить, а ведь их можно еще совместить с другими различными датчиками, тем самым еще больше расширив функционал.
• Если человек в принципе лишь поверхностно знаком с физикой, а точнее с электротехникой, но не знает как устроены токовые клещи, то он все равно будет в силах разобраться с этим прибором даже без инструкции, настолько он прост в обращении.
• Как правильно пользоваться токоизмерительными клещами уже стало понятно, преимущества также описаны очень развернуто, однако, будет несправедливо не сказать о недостатках:

• В случае если проводник в клещах располагается не совсем правильно (не перпендикулярно), то из-за существующего электромагнитного поля возникают неточности, поэтому нужно запомнить что положение провода зависит от положения самого прибора.
• Если рядом с проводником есть другие проводники, то токоизмерительные клещи могут воспринимать токи этих проводников, поскольку существует некая чувствительность.
• К сожалению, из-за того, что само устройство очень просто, существует множество компаний, которые стремятся заработать деньги на том, чтобы изготовить и продать копии, качество работы которых зачастую неудовлетворительно и точность показаний отсутствует.

Измерение тока токовыми клещами

Измерение тока при помощи токовых клещей будет выполняться следующим образом. Сначала нужно выбрать тот провод, показания которого нужно замерить. Используя переключатель, на тестере отмечается нужный режим.

Если нужно измерить постоянный ток, то выставляется одни литеры, а если переменный, то другие. Затем нужно раскрыть клещи и поместить проводник внутри, строго перпендикулярно корпусу клещей и, если есть такая возможность, по центру внутреннего контура.

После этого на дисплее автоматически появятся нужные нам показания.

На некоторых токоизмерительных клещах есть кнопка Hold, она позволит произвести замеры в тех местах, куда сложно дотянуться и не будет видно показателей дисплея. Нажав на нее при проведении замера, результат будет зафиксироваться на дисплее и его можно увидеть, выйдя из сложных условий.

Электроизмерительные клещи — принцип работы

Клещи токоизмерительные представляют собой прибор, основным назначением которого является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования.

Дополнительно этот прибор способен измерять также напряжение, частоту, температуру (в некоторых моделях).

В соответствии с измеряемыми величинами электроизмерительные клещи делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры.

К самым распространенным относятся клещевые амперметры для измерения переменного тока, получившие название токоизмерительных клещей. С их помощью можно быстро измерить ток в проводнике, не разрывая и не отключая электрическую цепь. Электроизмерительные клещи могут применяться в электроустановках до 10000В.

О назначении многих электрических приборов и инструментов известно любому обывателю – все знают, зачем нужен паяльник или электрическая дрель. Но далеко не у каждого, даже не на каждом предприятии найдутся токоизмерительные клещи.

Несмотря на это, токовые клещи предназначены для широкого использования, просто очень многие не знают о существовании такого прибора и не умеют ним пользоваться.

Где применяются электроизмерительные клещи?

Клещи токоизмерительные могут стать незаменимым помощником как для бытовых потребителей, так и на предприятиях различных масштабов. С их помощью возможно:

• — определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos φ). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos φ = 1).
• — для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем. Мощность определяется по вышеописанной формуле.
• — для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

Конструкция и обозначения

В состав электроизмерительных клещей любой модификации входят следующие основные части: клещи-магнитопровод, переключатель диапазонов и функций, дисплей, выходные разъемы, кнопка фиксации измерений. В данной статье рассматриваются токовые клещи марки mastech M266.

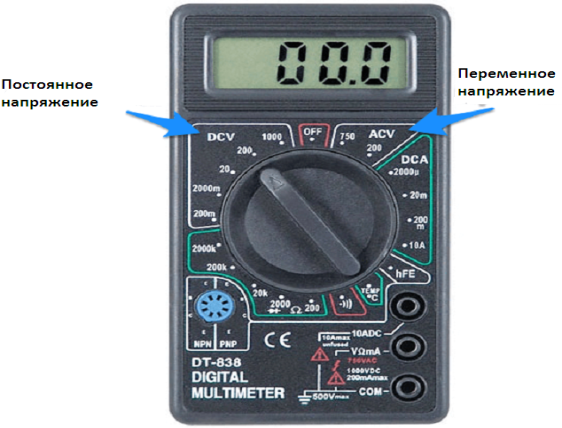

Переключатель может быть установлен в одно из положений режимов измерений:

1. — DCV – постоянное напряжение;
2. — ACV – переменное напряжение;
3. — DCA – постоянный ток;
4. — ACA – переменный ток;
5. — Ω — сопротивление;
6. — значок диода – проверка диодов;
7. — значок сигнала – прозвонка с зуммером.

Три входных разъема прибора имеют защиту от перегрузки. При подключении прибора черный провод щупов подсоединяется к разъему «COM», а красный – к разъему «VΩ». Третий разъем, обозначенный как «EXT», применяется для подключения измерителя изоляции.

Порядок измерения тока

Переключатель пределов устанавливается в положение, соответствующее необходимому диапазону измерения переменного тока. Токовые клещи подключаются к измеряемому проводнику.

Если на дисплее наблюдается только значение «1», то необходимо переключатель пределов установить на более высокое значение, так как возникла перегрузка.

Порядок измерения напряжения

Красный провод щупа подсоединить к разъему «VΩ», черный – к «COM». Переключатель пределов установить в положение, соответствующее измеряемому диапазону.

Щупы подсоединить к измеряемой нагрузке или источнику напряжения. На экране прибора будет наблюдаться измеряемое напряжение, а также его полярность. Если на экране наблюдается только значение «1», то переключатель пределов необходимо переключить на более высокое значение, так как возникла перегрузка.

Порядок измерения сопротивления

Щупы прибора так же, как и при измерении напряжения. Переключатель диапазонов установить на диапазон «Ω». Если прибор используется для прозвонки, то переключатель нужно установить в соответствующее положение. Если сопротивление измеряемого участка схемы меньше 50 Ом, то будет звучать сигнал зуммера.

Электроизмерительные клещи – принципы работы

В работу простейших токоизмерительных клещей переменного тока положен принцип одновиткового трансформатора тока.

Его первичная обмотка представляет не что иное, как провод или шину, в которой измеряется ток. Вторичная обмотка, имеющая больше количество витков, намотана на разъемный магнитопровод и находится в самих клещах. К вторичной обмотке подключен амперметр.

Измерив ток, который протекает во вторичной обмотке с учетом известного коэффициента трансформации измерительного трансформатора, можно получить величину тока, измеряемую в проводнике.

Заметим, что с помощью токоизмерительных клещей измерять ток (а по сути — нагрузку) в цепи совсем не сложно и очень удобно. Сам процесс измерения заключается в следующем.

С помощью рукоятки выставляется измеряемая величина. Клещи размыкаются, в них пропускается проводник, рукоятка отпускается и клещи замыкаются. Дальнейший порядок использования электроизмерительных клещей точно такой же, как и при обращении с обычным тестером.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное – охватываться должна только одна шина. На индикаторе прибора отображается величина тока измеряемой цепи.

Чтобы обеспечить работу в труднодоступных местах, современные токовые клещи обычно оснащаются кнопкой, фиксирующей показания.

Таким образом, если охватить проводник и нажать кнопку, то после размыкания магнитокопровода на экране прибора сохранится зафиксированное измеренное показание прибора.

По токоведущей части, которая охвачена магнитопроводом, проходит переменный ток. В магнитопроводе создается переменный магнитный поток, в результате которого во вторичной обмотке возникает электромагнитная индукция – по ней (вторичной обмотке) начинает протекать ток, который измеряется амперметром.

Современные токоизмерительные клещи выполняются по схеме, в которой сочетается трансформатор тока и выпрямительный прибор. Она позволяет выводы вторичной обмотки присоединять к измерительному прибору через набор шунтов, а не напрямую.

Как пользоваться токоизмерительными клещами

Как измерить нагрузку сети в квартире?

Переключатель диапазонов устанавливается в положение АСА 200. Раскрыв токовые клещи, на вводе в квартиру охватить ними изолированный провод, зафиксировать показания, которые появились на экране прибора.

Полученная величина умножается на напряжение сети 220 В, косинус берется равным единице.

Пример. Допустим, прибор показывает 6А. Это значит, что нагрузка сети квартиры составляет:

Р = 6 · 220= 1320 Вт = 1.32 кВт.

По этим данным можно проверить правильность работы счетчика потребляемой электроэнергии, соответствие фактической нагрузке вводного кабеля и др.

Маленькая хитрость при измерениях

Как можно измерить небольшой ток с помощью электроизмерительных клещей?

Для того, чтобы измерить токоизмерительными клещами небольшую силу тока, необходимо провод, на котором нужно узнать ток, намотать несколько раз на разомкнутый магнитопровод. Предел измерений установить на минимальное значение.

Для того, чтобы определить фактическое значение тока, необходимо показания прибора разделить на количество витков провода, намотанного на магнитопровод.

Необходимо понимать, что так можно делать, если провод изолирован. При этом наматывать нужно аккуратно не перегибая сам провод.

Похожие материалы на сайте:

• 1) Как измерять мультиметром
• 2) Как выбрать токовые клещи

Как пользоваться мультиметром с клещами

Практически у каждого мужчины в доме имеется небольшой набор инструментов, и среди них обязательно будет присутствовать мультиметр. Это привычный прибор, и как пользоваться им, знает почти каждый. А вот мультиметр с токовыми клещами уже диковинка.

Что это такое

В повседневной практике токовые клещи используют энергетики, когда нужно измерить силу тока в высоковольтных проводах без их разрыва и последующего подключения амперметра. Внешне они похожи на клещи, прикрепленные к мультиметру, отсюда и название.

На самом деле это токовый трансформатор с раздвижным магнитопроводом, во вторичную обмотку которого включен стрелочный или цифровой амперметр.

Длинные диэлектрические ручки нужны для безопасности. Принцип действия заключается в измерении тока проходящего через токовый трансформатор.

Устройство мультиметра с клещами следующее:

• усики клещей выполняют из трансформаторной или заменяющей ее стали и покрывают изоляцией;
• роль первичной обмотки трансформатора играет электрический провод, которые охватывают усики клещей. То есть, на первичной обмотке всего один виток;
• вторичная обмотка наматывается на эти же клещи, количество витков зависит от того, какие токи предполагается измерять. Обмотка спрятана под изоляцией.

На клещах указывается коэффициент трансформации. Выглядит примерно так: 100/5А. Это отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.

Амперметр, включенный во вторичную обмотку трансформатора, производит измерение тока, наведенного проводом, который охватывают клещи.

Виды

Электроизмерительные клещи бывают двух видов – до 1000 В и высоковольтные. В быту применяются клещи до 1000 В. В современных токовых клещах, для удобства пользователей, совместили функции амперметра для измерения переменного тока с другими приборами типа вольтметра, омметра и получился мультиметр с токоизмерительными клещами.

Кроме этого бывают измерительные клещи для постоянного и переменного тока, основанные на эффекте Холла. Если на тонкую полупроводниковую пластину подать электрический ток и при этом она располагается под прямым углом к какому-нибудь магнитному полю, то на концах пластины появляется напряжение. Оно пропорционально напряженности магнитного поля, действующей на пластину.

Использование эффекта Холла позволяет измерять как переменный, так и постоянный ток, так как датчик реагирует только на амплитуду напряженности, а направление поля для него значения не имеет.

Кроме этого, датчик реагирует мгновенно на изменение напряженности. Поэтому он может фиксировать и форму сигнала.

Конструктивно, измерительные клещи, основанные на эффекте Холла, ничем не отличаются от обычных, измеряющих при помощи трансформаторов тока. Для обычного пользователя это все тот же мультиметр.

Как измерять

Пользоваться мультиметром с клещами несложно. Вначале нужно выставить режим измерения переменного или постоянного тока. С помощью переключателя на мультиметре выбираются необходимый сектор с обозначениями режимов и останавливаются на шкале с предполагаемыми значениями.

После этого нажатием рычага клещи размыкаются. Исследуемый проводник вводится в область захвата, и клещи смыкаются. На дисплее высветятся показания прибора.

На некоторых тестерах с клещами есть специальная кнопка фиксирующая показание. Тогда достаточно нажать на нее для сохранения результата измерения. Это удобно при измерениях в труднодоступных местах.

Если прибор показывает 1, значит, величина тока превышает предел измерения, и нужно поставить переключатель на большее значение. Если показания 0 или близкие к нему, надо перейти на нижнюю шкалу.

Шкалу измерения надо выбирать так, чтобы показания прибора находились в области максимальных значений. В таком случае погрешность измерений будет минимальной.

Иногда, показания мультиметра с токоизмерительными клещами лежат близко к 0, но провести измерения необходимо. В этом случае используют простой способ. Проводник скручивают в несколько витков и клещами захватывают все провода. На приборе зафиксируется какое-то значение.

Его нужно разделить на количество проводов проходящих через клещи и получить искомое значение тока, проходящего через проводник.

Сделать самому

Если человек немного разбирается в электронике, имеет цифровой мультиметр, то можно довольно быстро сделать к нему дополнение. Для этого понадобится любой датчик Холла, в продаже они имеются, и ферритовое кольцо.

Кольцо раскалывают на две части, к одному концу крепится датчик, и к его контактам припаивают провода. Полукольца крепят к прищепке или чему-нибудь подобному. Концы проводов вставляют в гнезда мультиметра. Прибор переводится в режим милливольтметра.

Если в ферритовое кольцо поместить проводник, по которому протекает ток, то на милливольтметре можно будет наблюдать какие-то значения. В зависимости от используемого датчика, коэффициент преобразования напряженности магнитного поля в электрическое напряжение будет разным, но постоянным для конкретного датчика.

С помощью эталонных токов можно отградуировать шкалу. В результате получится простая и удобная приставка к мультиметру.

Как выбрать

На сегодняшний день, на рынке имеется множество тестеров с клещами и без них. Разброс цен не так уж и велик. Возникает проблема выбора. В первую очередь необходимо определиться, для чего он нужен, какие задачи он должен решать.

Если есть потребность в неразрушающем контроле, необходимо оперативно измерить токи на входящих проводах на даче или на счетчике, то приобретение мультиметра с токоизмерительными клещами будет правильным решением.

• Если нужно замерить токи в электропроводке автомобиля, то придется приобрести прибор с датчиками Холла, хотя они немного дороже.
• Кроме этого, мультиметры, в зависимости от производителя, могут измерять переменные и постоянные токи и напряжения, сопротивления, емкость, частоту, мощность.

Набор функций зависит от разработчиков аппаратуры. Но за универсальностью гнаться не нужно, это сказывается на цене и характеристиках тестера. Хорошо, если в комплекте с прибором идет подробная инструкция по эксплуатации. После учета всех факторов можно делать покупку.

Как пользоваться токовыми клещами? —

Мультиметр с токоизмерительными клещамиМультиметр

Чаще всего люди связанные с электроникой для своих измерений используют обычный мультиметр. С помощью него можно измерить такие значения как, напряжение, силу тока, сопротивление. Некоторые приборы так же меряют частоту и емкость конденсаторов. Однако пользоваться обычными щупами не всегда удобно, а иногда и невозможно, на помощь приходят токовые клещи.

Преимущества токовых клещей

• Ток измеряется без необходимости разрыва цепи.
• Возможны измерения в цепях, с напряжением до 10 кВ.
• Возможно измерять ток в достаточно больших пределах.
• Не большой прибор.

Недостатки токовых клещей

• Точность измерения не 100-процентная.
• Значения зависят от того как расположить прибор относительно провода.

Как измерить токовыми клещами ток в цепи?

Относительно обычного мультиметра разница совсем небольшая. Разница только в принципе измерений. Однако всегда можно подключить обычные щупы и пользоваться прибором как обычно.

Для измерения тока клещами необходимо:

1. Выставить диапазон измерений.
2. Нажать на клипсу сбоку, тем самым открыв клещи.
3. Обхватить ОДИН провод.
4. Расположить прибор боком относительно провода.
5. На дисплее появится значение.

Как измерить нагрузку сети?

Для этого необходимо:

1. Помереть напряжение в сети (обычно от 210 до 240 вольт).
2. Произвести замер тока на участке цепи.
3. Умножить показания друг на друга. Например в сети 220В и нагрузка 3А, 220 * 3 = 660Вт.

Что делать если ток в цепи незначительный для токоизмерительных клещей?

Если в цепи протекает слишком малый ток и его сложно уловить, то существует небольшая хитрость. Провод нужно сделать несколько витков на клещах, тем проводом на котором собираетесь производить измерения. После измерения необходимо полученное значение поделить на количество витков.

Почему так происходит? Принцип работы токовых клещей

В основе токовых клещей лежит принцип одновиткового трансформатора. Первичная обмотка это и есть наш провод ток в котором мы измеряем.А вторичная обмотка намотана внутри на магнитопроводе, который можно размыкать.

По проводу идет ток, он создает магнитное поле, это поле ловится вторичной обмоткой, а далее с нее идут все замеры. Если необходимо, сигнал усиливается.

Вопрос-ответ

• Вопрос: Можно ли пустить через клещи сразу 2 провода, фазу и ноль?
• Ответ: Нет, так как в таком случае вектора магнитных полей взаимоисключают друг друга и прибор покажет 0.
• Вопрос: При перемещении клещей вдоль провода во время измерений, прибор показывает разные значения.

Ответ: При перемещениях прибора вдоль провода, вы изменяете магнитный поток в магнитопроводе.

Поэтому на вторичной обмотке клещей меняются значения.

Вопрос: На экране загорелась надпись HV или значение замерло на значении 1.

Ответ: Это означает, что выбран не верный диапазон измерений. Необходимо выбрать больший диапазон.

1. Вопрос: Что означает клавиша «RAN» на клещах?
2. Ответ: Эта кнопка нужна для переключения режима автоматического или ручного предела измерения.

4.88/5 (4)

Токовые клещи, ваттметры212

Токовые клещи, ваттметры. П редставляют собой приборы, основным назначением которых является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное — охватываться должна только одна шина.

Эргономичность корпуса позволяет выполнять все необходимые манипуляции одной рукой.

Токовые клещи, ваттметры — э то большая группа приборов, с помощью которых можно измерять величины постоянного и переменного тока, постоянного и переменного напряжения, сопротивления, частоты, температуры. Как правило, Токовые клещи имеют также все функции мультиметра, что позволяет дополнительно применять их для тестирования цепей и проверки диодов.

Клещи делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры. Эргономичность корпуса позволяет выполнять все необходимые манипуляции одной рукой.

• Клещи состоят из: размыкаемого подпружиненного магнитопровода, на который надета многовитковая катушка, отсчётного устройства, в качестве которого, в зависимости от модели, может быть либо стрелочный, либо электронный прибор с цифровым указателем,
• переключателя диапазонов и функций, в ыходных разъемов, для подключения измерительных щупов.

В ассортименте представлен огромный выбор токовых клещей, ваттметров, отличающихся только функциональными возможностями. Вы всегда сможете купить необходимый Вам прибор таких известных брендов, как: Fluke, APPA, CEM, Uni Trend, Mastech,Testo   и др.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Волгоград, Воронеж, Гомель, Екатеринбург, Ижевск, Казань, Калуга, Краснодар, Красноярск, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Пермь, Ростов-на-Дону, Рязань, Самара, Саратов, Тверь, Томск, Тула, Тюмень, Уфа, Челябинск. Доставка заказа почтой, через систему доставки Pickpoint или через салоны «Евросеть» в следующие города: Тольятти, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Астрахань, Пенза, Липецк, Киров, Чебоксары, Калининград, Курск, Улан-Удэ, Ставрополь, Сочи, Иваново, Брянск, Белгород, Сургут, Владимир, Нижний Тагил, Архангельск, Чита, Смоленск, Курган, Орёл, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола и др.

Товары из группы «Токовые клещи, ваттметры» вы можете купить оптом и в розницу.

Как пользоваться токовыми клещами »

Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком.

Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков.

Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и  диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами.

Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока. Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей.

Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.



Для измерения броскового переменного тока необходимо выбирать режим «inrush current», например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.



Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю.

Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов.

Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

•
• Видим напряжение 221,1 В, частота 49,97 Гц.
•

При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.



Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз  между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной.

 Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки.  Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах.

Вставляем щупы в розетку и обхватываем проводник.



Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

Выбрать токовые клещи можете в каталоге.

Как пользоваться токовыми клещами dt266?

Что это такое

В повседневной практике токовые клещи используют энергетики, когда нужно измерить силу тока в высоковольтных проводах без их разрыва и последующего подключения амперметра. Внешне они похожи на клещи, прикрепленные к мультиметру, отсюда и название.

На самом деле это токовый трансформатор с раздвижным магнитопроводом, во вторичную обмотку которого включен стрелочный или цифровой амперметр.

Длинные диэлектрические ручки нужны для безопасности. Принцип действия заключается в измерении тока проходящего через токовый трансформатор.

Устройство мультиметра с клещами следующее:

• усики клещей выполняют из трансформаторной или заменяющей ее стали и покрывают изоляцией;
• роль первичной обмотки трансформатора играет электрический провод, которые охватывают усики клещей. То есть, на первичной обмотке всего один виток;
• вторичная обмотка наматывается на эти же клещи, количество витков зависит от того, какие токи предполагается измерять. Обмотка спрятана под изоляцией.

На клещах указывается коэффициент трансформации. Выглядит примерно так: 100/5А. Это отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.

Амперметр, включенный во вторичную обмотку трансформатора, производит измерение тока, наведенного проводом, который охватывают клещи.

Электроизмерительные клещи бывают двух видов – до 1000 В и высоковольтные. В быту применяются клещи до 1000 В. В современных токовых клещах, для удобства пользователей, совместили функции амперметра для измерения переменного тока с другими приборами типа вольтметра, омметра и получился мультиметр с токоизмерительными клещами.

Кроме этого бывают измерительные клещи для постоянного и переменного тока, основанные на эффекте Холла. Если на тонкую полупроводниковую пластину подать электрический ток и при этом она располагается под прямым углом к какому-нибудь магнитному полю, то на концах пластины появляется напряжение. Оно пропорционально напряженности магнитного поля, действующей на пластину.

Использование эффекта Холла позволяет измерять как переменный, так и постоянный ток, так как датчик реагирует только на амплитуду напряженности, а направление поля для него значения не имеет.

Кроме этого, датчик реагирует мгновенно на изменение напряженности. Поэтому он может фиксировать и форму сигнала.

Конструктивно, измерительные клещи, основанные на эффекте Холла, ничем не отличаются от обычных, измеряющих при помощи трансформаторов тока. Для обычного пользователя это все тот же мультиметр.

Порядок проведения измерения

Перед началом проведения измерений необходимо определить место измерения, подготовить прибор к работе, перевести поворотный переключатель в нужное положение. Если сила тока неизвестна, то необходимо установить максимальное значение диапазона, далее во время измерения поэтапно снижать показатель для более точного результата. Устройства с датчиком Холла, из-за его чувствительности к магнитным полям, перед измерением необходимо обнулить, нажав соответствующую кнопку «SEL» или аналогичную «REL».

Перед тем как начать пользоваться измерителем, изучите инструкцию пользователя:

• Инструкция по эксплуатации токоизмерительных клещей Mastech m266.  Скачать Pdf
• Руководство по эксплуатации. Паспорт Mastech M266, M266C, M266F. Скачать Pdf

«Обязательно соблюдайте технику безопасности при работе с электрическим током и электрооборудованием. Внимательно изучите правила использования прибора, описанные в инструкции.»

Порядок проведения измерения:

1. Подготовьте прибор и выберите место измерения.
2. Переведите поворотный переключатель в нужное положение, далее переместите измеряемый проводник в скобу устройства.

Важно расположить провод в точке пересечения специальных центровочных указателей, если их нет, то разместить, по возможности, ближе к центру, только в этом случае возможно получить высокую точность измерения

Если во время измерения постоянного тока результат измерения отображается на дисплее с минусом, обратите внимание на направление тока на боковой поверхности клещей, как правило в этой части нанесен индикатор направления тока в виде стрелки.

1. Снимите показания с дисплея, при необходимости сохраните данные в памяти измерителя. Лучше всего силу тока мерить несколько раз для получения более точного результата.

Главное правило при измерении – ток необходимо измерять в одном из проводников. Если изолированные проводники дополнительно объединены в один провод, например, провод телевизора или провод чайника, то в таком случае результат измерения может быть неверным или нулевым.

1. Для более точного результата или для измерения малой силы тока, если это позволяет измеряемый проводник, сделайте несколько витков вокруг клещей. Полученный результат измерения поделите на количество витков, в результате вы получите уточненное значение измерения.

Что измеряют токоизмерительными клещами?

Перед приобретением этого прибора нужно определиться, для каких целей предназначены электроизмерительные клещи.

Они представляют собой трансформатор с подключенным амперметром. Непосредственно устройство — первичная обмотка трансформатора. Размещение внутри нее проводника способствует индуцированию электротока на обмотку из-за возникающего электромагнитного поля. Затем он попадает на вторичную обмотку катушки, показания с которой считываются амперметром. Показания этого прибора пересчитывают с поправкой на коэффициент трансформации, указываемый на нем. Трансформатор с постоянным током не работает, поэтому описанные токовые клещи — для переменного тока.

Электроизмерительные клещи, изготовляемые сегодня, используются для значений, измеряемых при постоянном токе. На место амперметра помещается датчик Холла, улавливающий наличие и напряжение электромагнитного поля.

Watch this video on YouTube

Используя эти приборы, производят следующие замеры:

• нагрузку сети, имеющуюся в наличии по факту;
• точность показаний различного оборудования, предназначенного для учета электроэнергии, сравнивая показания на них с показаниями, полученными при измерении клещами;
• мощности бытовых и использующихся в профессиональной деятельности электроприборов.

Токовые клещи для постоянного тока дороже своих аналогов для переменного вида, но более точные и имеют повышенные показатели качества.

Инструмент, использующийся совместно с цифровым мультиметром, позволяет избавить пользователя от вычислений искомой величины, поскольку прибор имеет встроенный калькулятор.

Порядок работы с токоизмерительными клещами

Способы измерения с помощью токоизмерительных клещей в целом ничем не отличаются при использовании бытовых мультиметров (до 1000 Вольт) или профессиональных (свыше 1000 Вольт) приборов.

Рассчитанный на домашнее использование тестер с клещами будет иметь гораздо больше функций, а специализированным устройством в бытовых условиях чаще всего будет нечего измерять.

В зависимости от цели измерений, весь процесс с помощью клещей, совмещенных с мультиметром, будет проходить следующим образом:

• Среди проводов выделяются тот, с которого надо снять показания. Если обхватить клещами сразу несколько проводников, то результат измерения будет неправильным.
• На тестере выставляется необходимый режим и диапазон. Если измеряется переменный ток, то это будут литеры AC, а когда прибор поддерживает измерение постоянного, то DC. При этом, на шкале надо выбрать значение чуть больше того, которое планируется измерить. Если предполагаемая сила тока неизвестна, то начать измерения надо с самой большой шкалы.
• Клещи раскрываются и нужные проводник помещаются внутри. Для наиболее точного измерения провод желательно расположить по центру контура, перпендикулярно корпусу прибора.
• Измерение произойдет автоматически и на дисплее отобразятся результаты.

Электроизмерительные клещи – принципы работы

В работу простейших токоизмерительных клещей переменного тока положен принцип одновиткового трансформатора тока.

Его первичная обмотка представляет не что иное, как провод или шину, в которой измеряется ток. Вторичная обмотка, имеющая больше количество витков, намотана на разъемный магнитопровод и находится в самих клещах. К вторичной обмотке подключен амперметр.

Измерив ток, который протекает во вторичной обмотке с учетом известного коэффициента трансформации измерительного трансформатора, можно получить величину тока, измеряемую в проводнике.

Заметим, что с помощью токоизмерительных клещей измерять ток (а по сути — нагрузку) в цепи совсем не сложно и очень удобно. Сам процесс измерения заключается в следующем.

С помощью рукоятки выставляется измеряемая величина. Клещи размыкаются, в них пропускается проводник, рукоятка отпускается и клещи замыкаются. Дальнейший порядок использования электроизмерительных клещей точно такой же, как и при обращении с обычным тестером.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное – охватываться должна только одна шина. На индикаторе прибора отображается величина тока измеряемой цепи.

Чтобы обеспечить работу в труднодоступных местах, современные токовые клещи обычно оснащаются кнопкой, фиксирующей показания.

Таким образом, если охватить проводник и нажать кнопку, то после размыкания магнитокопровода на экране прибора сохранится зафиксированное измеренное показание прибора.

По токоведущей части, которая охвачена магнитопроводом, проходит переменный ток. В магнитопроводе создается переменный магнитный поток, в результате которого во вторичной обмотке возникает электромагнитная индукция – по ней (вторичной обмотке) начинает протекать ток, который измеряется амперметром.

Современные токоизмерительные клещи выполняются по схеме, в которой сочетается трансформатор тока и выпрямительный прибор. Она позволяет выводы вторичной обмотки присоединять к измерительному прибору через набор шунтов, а не напрямую.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами. Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

• Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
• Завести проводник между магнито-несущими трансформаторными клещами;
• Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

• В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
• Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
• Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Устройство и основные функции токовых клещей

Токоизмерительными клещами проводятся необходимые измерения без разрыва или отключения электрической цепи. В некоторых моделях присутствуют дополнительные функции, позволяющие измерять напряжение, частоту и температуру.

Основным преимуществом этого инструмента является возможность проведения измерений в широком диапазоне мощности, с максимальным значением до 1 тыс. киловатт. В стандартной схеме имеются сами магнитопроводные клещи, переключатель диапазонов и функций, дисплей, кнопки, фиксирующие результаты измерений и разъемы. С помощью основных функций выполняются измерения тока и напряжения постоянного и переменного значения, сопротивления, проверка диодов и тестирование поврежденных участков. Инструмент оборудован специальной защитой, исключающей перегрузку.

Существует такое понятие как трансформаторное усиление сигнала. Данный эффект лежит в основе принципа работы трансформаторных клещей. В результате, все измерения проводятся довольно простым способом. Измеряемый проводник заводится в систему раздвижного магнитопровода. В этот момент он выступает в роли первичной трансформаторной обмотки для катушки магнитопровода. Электрический ток, протекающий через проводник, будет иметь различные характеристики, которые и буду отражаться в измерительной части.

Таким образом, с учетом принципа работы, все клещи токоизмерительные разделяются на приборы измерения постоянного или переменного тока. Некоторые виды моделей, выполненные в комбинированном варианте, позволяют измерять обе величины.

Токовые клещи широко используются в промышленности и в быту. Они являются многофункциональным устройством, позволяющим определять фактическую нагрузку электрической сети, мощность различных приборов и устройств. С помощью токовых клещей можно определить количество потребляемой электроэнергии. какими-либо приборами и устройствами.

При работе с данным инструментом следует учитывать возможные недостатки в его работе. Так, расположение прибора полностью влияет на полученные показания. Среди дешевых устройств нередко попадаются такие, у которых результаты измерений вызывают большие сомнения. И, наконец, правильные и точные показания во многом зависят от умения пользоваться этим прибором.

Сделать самому

Если человек немного разбирается в электронике, имеет цифровой мультиметр, то можно довольно быстро сделать к нему дополнение. Для этого понадобится любой датчик Холла, в продаже они имеются, и ферритовое кольцо.

Кольцо раскалывают на две части, к одному концу крепится датчик, и к его контактам припаивают провода. Полукольца крепят к прищепке или чему-нибудь подобному. Концы проводов вставляют в гнезда мультиметра. Прибор переводится в режим милливольтметра.

Если в ферритовое кольцо поместить проводник, по которому протекает ток, то на милливольтметре можно будет наблюдать какие-то значения. В зависимости от используемого датчика, коэффициент преобразования напряженности магнитного поля в электрическое напряжение будет разным, но постоянным для конкретного датчика.

С помощью эталонных токов можно отградуировать шкалу. В результате получится простая и удобная приставка к мультиметру.

Меры безопасности при работе

Работа с токоизмерительными клещами по сути своей безопасна, но необходимо учитывать некоторые особенности процедуры замеров. При использовании данного прибора запрещается превышать величину выбранного измерительного диапазона. Электроизмерительные клещи запрещают производить смену диапазона измерений в процессе производства замеров. И, конечно же, запрещено прикасаться к не изолированным частям прибора в процессе работы. Всегда, прежде чем пользоваться прибором, необходимо изучить информацию из раздела как правильно производить замеры токоизмерительными клещами. В этом случае прибор может служить очень долго.

В эксплуатационной документации размещается информация как производится настройка прибора, указан срок, периодичность и параметры когда необходимо калибровку делать. В процессе использования даже в качестве вольтметра, прибору необходима поверка. Поверкой занимаются в специализированной лаборатории.

Режимы измерений

Применяют 2 метода определения силы тока:

• прямое;
• непрямое (индуктивное) измерение.

Первый способ производится при подсоединении амперметра к разрыву электрической цепи. Электроток проходит через прибор, на дисплее появляется информация о значении величины I.

Достоинства этого метода:

• точность измерения, зависящая от класса оборудования;
• легкость и доступность выполнения замеров.

Недостатки:

• невозможно измерять из-за особенностей конструкции большие величины электротоков;
• без разрыва нельзя замерить параметры цепи;
• замеры выполняются только в той цепи, которая подключена к прибору.

Если электроизмерительные клещи выступают как трансформатор тока в роли вторичной катушки, то используется индуктивный способ.

Его достоинства:

• безопасность;
• осуществляются замеры больших значений электричества;
• нет необходимости в разрыве цепи для осуществления измерений;
• мобильность выполняемых замеров.

Но и он не лишен недостатков:

• измерения нельзя выполнить в труднодоступных местах;
• при небольших значениях определяемых параметров — большая погрешность.

При применении этого инструмента для электрика полезно знать некоторые нюансы, улучшающие качество проводимых операций.

При рассмотрении, как пользоваться токоизмерительными клещами при слишком маленьком значении I в проводнике, не определяемом тестером в точности, нужно воспользоваться наматыванием проводника на одну из рабочих частей прибора. На дисплей выводятся сведения о суммарном показателе, точное значение определяют отношением полученной величины к числу витков.

Если значение электротока больше максимально возможного для тестера, на экране появляется «1». Диапазон выполняемых замеров увеличивается, они повторяются.

Ток утечки обнаруживают при его поиске на заземляющем проводе, а также при обхвате клещами для измерения тока нуля и фазы. Если на экране появится число, отличное от «0», то утечка присутствует, пробой изоляции нужно искать на корпусе.

Watch this video on YouTube

При наличии кнопки «Hold» моделью токоизмерительных клещей можно измерять электроток в труднодоступных местах. При производстве подобного действия токовые клещи охватывают провод, после чего нажимается эта кнопка, что приводит к фиксации значения на экране, после чего ее просматривают в любом доступном месте.

Переключатель режимов измерений может находиться в различных положениях в зависимости от того, замеры какого показателя осуществляются. Так, при определении постоянного тока его помещают в положение «DCA», а напряжения — «DCV», для переменных видов — «ACA» и «ACV» соответственно. Также переключатель позволяет осуществлять прозвонку, проверку диодов и сопротивления.

Подключение щупов осуществляется через разноцветные разъемы, имеющие различное буквенно-символьное обозначение. Провод красного цвета подключается к такому же разъему, имеющему надпись «VΩ». Разъем такого же цвета «EXT» предназначен для подключения измерителя изоляции. Провод нейтрального подключается к одноцветному разъему с символьным обозначением «СОМ».

Токоизмерительные клещи: для чего они, и как ими пользоваться

Среди инструментов, необходимых для работы любому электромонтажнику, не зависимо от того, в какой области проводит он свою работу, клещи токоизмерительные являются одним из самых необходимых инструментов, используемых каждый день. Именно с помощью этого инструмента выполняются измерения показателей переменного тока без разрыва цепи и другие важные параметры электрических сетей

Важной особенностью данного инструмента является то, что для измерения заданных параметров нет необходимости подключаться непосредственно к токоведущим проводникам, достаточно лишь ввести провода в изоляции во внутренне пространство, между клещами инструмента

Как самому сделать токоизмерительные клещи. Преимущества и некоторые особенности. В чем разница между мультиметром и электроизмерительными клещами

Электроизмерительные клещи – это один из контрольно-измерительных приборов, который наиболее часто используется при проведении .

В этой статье вы найдете информацию, о том, как работать с электроизмерительными клещами. Мы предоставили подробную инструкцию, которая содержит фото.

Электроизмерительные клещи и их виды

Название прибора говорит о его основном предназначении – измерение электрических величин: тока, напряжения, сопротивления. Причем данные измерения производятся без разрыва токовой цепи, не нарушая ее работу.

Электроизмерительные клещи помогут определить фактическую нагрузку в сети. Для определения нагрузки однофазной сети делают замер тока (в амперах) на кабеле ввода. Полученное число умножают на напряжение в сети и на значение косинуса угла между фазами (cos φ). При отсутствии реактивной нагрузки cos φ = 1.

Используя электроизмерительные клещи, можно проверить правильность работы счетчиков электроэнергии.

Свойства электроизмерительных клещей

Современные токовые клещи, независимо от производителя и модели, состоят из таких элементов:

• клещей трансформатора тока;
• скобы – при нажатии на нее клещи открываются, при отпускании – смыкаются;
• переключателя функций и диапазонов измерений;
• ЖК-дисплея;
• входных разъемов для щупов;
• кнопки фиксации данных – служит для запоминания измеренного значения при измерениях переменных токов и напряжений, постоянных напряжений и частоты.

Как использовать измерительные клещи

Чтобы произвести необходимые измерения нужно выполнить следующие действия: с помощью переключателя функций выбираем режим измерений; затем раскрываем клещи нажатием на скобу. Затем обхватываем только один проводник, при этом клещи располагаем перпендикулярно плоскости проводника; отпускаем скобу, закрывая клещи и замыкая цепь магнитопровода прибора; смотрим показания на дисплее.

Кнопка фиксации данных помогает при работе в труднодоступных местах. Нажатие на нее фиксирует результат последних измерений.

Например, чтобы измерить нагрузку в сети 220В в квартире, переключатель диапазонов в токовых клещах устанавливается в режим переменного тока со значением 200. Затем на вводе обхватываем изолированный проводник клещами. Фиксируем показания, появившиеся на дисплее.

Важно

Умножаем это значение на величину напряжения в сети – 220В. К примеру, на дисплее появилось значение 10А. Рассчитываем нагрузку в сети по формуле: P = I ×U, Р = 10 × 220=2200Вт=2,2кВт. Полученное значение можно использовать для проверки работы электросчетчика.

Если обхватить несколько , то прибор покажет сумму токов, охваченных клещами. Например, если захватить одновременно фазный и нулевой провод, то прибор покажет нулевое значение, так как токи данных проводников равны по величине, но противоположны по направлению. Появление же других значений свидетельствует об утечке тока, равной данному значению.

Правильное токовое измерение в двужильном проводе

Однако в ходе измерения тока надо учитывать конструкцию провода. Например, вилки, а соответственно все бытовые электрические приборы и прочая электрическая фурнитура с проводами присоединяются к электросети двухжильным проводом. В нем получается встречное движение электрических зарядов в соседних жилах, и по этой причине общее электромагнитное поле получается существенно ослабленным. Охватываться обмоткой с большим числом витков должна одна токопроводящая жила. Тогда вокруг нее получится электромагнитное поле максимальной силы.

Электроизмерительные клещи снабжены раздвижными частями, и это конструктивная разновидность обмотки с большим количеством витков, охватывающих контролируемый провод. Их конструкция позволяет надеть обмотку на провода и кабели различных диаметров. Но охватывается всегда только одна жила. Поэтому удобство «челюстей» не всегда оправданно. Все равно приходится принимать меры для того, чтобы, например, в двухжильном кабеле охватить только одну из жил. По этой причине надо заранее решить, что целесообразнее сделать — использовать для измерения электротока щупы или токовые клещи.

Ведь для точного измерения электротока в штепсельном шнуре его придется дотачивать. А при этом можно применить щупы и вовсе не использовать клещи для измерения. В принципе, токовые клещи хороши при измерении большой силы тока. Минимальный диапазон измеряемых токов поэтому установлен обычно в 10–20 ампер. Например, используя токовые клещи для измерения силы тока, потребляемого лампой накаливания, придется применить дополнительный шнур с вилкой с одного конца и с зажимами типа «крокодил» с другой стороны. Или розеткой, подключенной двумя проводами так, чтобы каждый из них могли бы охватить электроизмерительные клещи.

Измерительные клещи
Измеряем ток
Пример измерения «челюстями» тока в шнуре с вилкой от светильника или иного бытового электроприбора

Что это такое, различные типы и области применения

Токоизмерительные клещи представляют собой устройства с зажимами, которые открываются и зажимают электрический проводник для измерения тока. Они очень полезны, поскольку позволяют закреплять пробник вокруг существующего проводника без необходимости отсоединения и повторной прокладки кабелей.

Токоизмерительные клещи считывают величину постоянного тока (DC) и переменного тока (AC), а также фазовый сдвиг и форму сигнала. В этой статье вы узнаете все тонкости технологии токовых клещей, области применения и лучшие типы токоизмерительных клещей для использования в сложных условиях.

Содержание

• Что делают токоизмерительные клещи
• Токовые клещи Точность
• Для чего используются токоизмерительные клещи?
• Как пользоваться токоизмерительными клещами
• Как вы читаете токовые клещи?
• Различные типы токоизмерительных клещей
  • Токоизмерительные клещи трансформатора тока
  • Гибкие датчики тока
  • Токоизмерительные клещи с разомкнутым контуром
  • Токоизмерительные клещи без сердечника
• Измерение постоянного тока токоизмерительными клещами
• Принцип работы токовых клещей без сердечника
• Эффект Холла и почему он используется в Current Probes
• Что такое истинное среднеквадратичное значение?
• Токоизмерительные клещи GMW Associates

Что делают токовые клещи?

Токоизмерительные клещи измеряют электрический ток, протекающий по проводу, кабелю, шине или другому проводнику. Аналоговый выход клещей может быть считан вольтметром, осциллографом, анализатором мощности или DAQ. Он позволяет измерять ток в проводнике без необходимости переделывать или отсоединять кабель.

Клещи для измерения постоянного/переменного тока

Подробнее

Насколько точны токоизмерительные клещи?

Токоизмерительные клещи различаются по точности.

Высококачественные токоизмерительные клещи могут иметь точность выше одного процента, в то время как менее дорогие токоизмерительные клещи имеют точность от пяти до десяти процентов.

Для чего используются токоизмерительные клещи?

Токоизмерительные клещи отлично подходят для измерения токов в труднодоступных местах. Они часто используются для мониторинга и контроля качества, чтобы гарантировать, что ток течет и течет с правильной величиной. Вы можете использовать их для тестирования двигателя, чтобы узнать, каков первичный ток, а также информацию о фазе и форме волны для проверки энергоэффективности. Токоизмерительные клещи используются во всех видах приложений, где вы думаете или знаете, что ток течет, но не можете легко отключить или добраться до проводника.

Как пользоваться токоизмерительными клещами?

Токоизмерительные клещи имеют шарнир, который позволяет открывать клещи, а затем снова закрывать их вокруг всего, на чем вы хотите измерить ток. Большую часть времени вы будете измерять ток, протекающий по проводу, шине или какому-либо проводу.



Как считывать токовые клещи?

Чаще всего люди используют для считывания токовых клещей осциллограф. Однако, если вам нужны только показания постоянного тока или среднеквадратичного значения, вы можете использовать цифровой вольтметр. Другие инструменты, которые могут считывать выходные данные, включают АЦП (аналогово-цифровой преобразователь), регистратор данных или анализатор мощности.



Измерение переменного/постоянного тока на зажимах

Подробнее

Какие существуют типы токоизмерительных клещей?

Существует несколько основных типов токоизмерительных клещей.

Датчики тока с зажимом трансформатора тока

Эти пассивные трансформаторы обычно используются электриками для обхода старого метода разрезания провода и вставки измерительных проводов в цепь для измерения тока в линии. Челюсти токоизмерительных клещей не должны касаться проводника, чтобы получить показания. Трансформаторы могут измерять только переменный ток и, как правило, наименее точны.

Гибкие датчики тока

Эти клещи измеряют только переменный ток. Гибкие и легкие измерительные головки используют принцип Роговского и позволяют легко устанавливать их в труднодоступных местах. Токовые клещи Роговского представляют собой катушку без магнитного сердечника. Магнитное поле, создаваемое проводником, индуцирует напряжение, пропорциональное скорости изменения тока. Затем напряжение интегрируется в аналоговую схему для получения напряжения, пропорционального величине тока, подходящего для мультиметров, осциллографов и записывающих устройств.

Токоизмерительные клещи с разомкнутым контуром

Большинство токовых пробников с разомкнутым контуром измеряют как постоянный, так и переменный ток частотой до 1000 Гц.

Подобно трансформатору тока, токовые клещи с разомкнутым контуром имеют магнитный сердечник, но вместо того, чтобы быть сплошными, в сердечнике имеется небольшой зазор или «щель». Магнитное поле, создаваемое проводником, сосредоточено в зазоре в сердечнике. Когда магнитное поле (поток) подходит к этому небольшому воздушному зазору в сердечнике, небольшой датчик магнитного поля (часто датчик Холла), расположенный в зазоре, создает напряжение, пропорциональное магнитному потоку в зазоре, и переводит его в ток чтение. Поскольку в магнитном сердечнике датчика имеется зазор, его иногда называют датчиком тока с зазором в сердечнике.

Токоизмерительные клещи с замкнутым контуром

Другой тип токоизмерительных клещей встречается реже, но называется замкнутым контуром. Они чаще встречаются с датчиками тока, которые имеют фиксированную апертуру и не открываются.

Датчик тока с обратной связью имеет вторичную обмотку обратной связи, намотанную вокруг магнитного сердечника. В этой обмотке обратной связи используется измерение магнитного потока внутри сердечника, иногда с помощью датчика Холла, а часто и других типов датчиков, чтобы нейтрализовать магнитный поток от первичного проводника, чтобы магнитный поток в сердечнике был равен нулю. Датчики тока с замкнутым контуром часто имеют более высокую стабильность, более высокую линейность и более высокую точность по сравнению с датчиками тока с разомкнутым контуром.

Токоизмерительные клещи без сердечника

Датчики тока без сердечника, аналогичные упомянутой выше гибкой катушке Роговского, вообще не используют сердечник. Вместо этого массив датчиков в токовых клещах измеряет магнитное поле, создаваемое током, проходящим через проводник в различных точках, вычисляет общее поле и выдает сигнал, пропорциональный току. Поскольку токовые клещи без сердечника не имеют сердечника, они обладают многими преимуществами гибкой катушки Роговского, включая гораздо меньший вес, более тонкое поперечное сечение, мгновенное восстановление после перегрузки, отсутствие магнитного гистерезиса и устойчивость к суровым условиям окружающей среды.

Можно ли измерять постоянный ток с помощью токоизмерительных клещей?

Это будет зависеть от используемой технологии. Если вы используете токоизмерительные клещи с катушкой Роговского или пассивным трансформатором, вы не сможете измерить постоянный ток. Однако, если вы используете технологию эффекта Холла или другой магнитный датчик с откликом на постоянный ток, эти клещи будут измерять постоянный ток. Если вам нужно измерить постоянный ток, всегда сначала дважды проверяйте характеристики ваших токовых клещей.

Каков принцип работы токоизмерительных клещей без сердечника?

В токоизмерительных датчиках без сердечника используется множество магнитных датчиков (часто, но не всегда, на эффекте Холла), расположенных по окружности токоизмерительного преобразователя без сердечника. Каждый датчик магнитного поля измеряет поле, создаваемое проводником с током. Общее магнитное поле рассчитывается по отдельным датчикам и преобразуется в выходной сигнал напряжения. Токовый пробник без сердечника не является ни разомкнутым, ни замкнутым контуром — это нечто иное.

Недостатком отсутствия магнитного сердечника является чувствительность при измерении очень малых токов. Преимущества отсутствия магнитопровода — меньший вес, более доступная стоимость, и вы не можете насытить его. У вас не будет проблем с прохождением через пробник слишком большого тока и его повреждением, как в случае с токоизмерительными клещами с магнитным сердечником.

Что такое эффект Холла и почему он используется в датчиках тока?

Эффект Холла был открыт Эдвином Холлом в 1879 году. Он изучал детали взаимодействия между магнитами и электрическим током. Холл хотел знать, взаимодействуют ли магнитные поля с проводниками или с самим электрическим током.

Сегодня устройства на эффекте Холла используются многими миллионами людей в промышленных процессах. Большинство применений устройств на эффекте Холла сосредоточено на измерении магнитного поля. По сути, это бесконтактное измерение магнитного поля.

Одним из больших преимуществ измерения тока с помощью технологии эффекта Холла является то, что он может быть частью интегральной схемы. В результате он очень мал и очень недорог в производстве.

Токоизмерительные клещи какого типа используют магнитное поле вокруг проводника с током для измерения тока?

Устройство постоянного тока без сердечника, как описано выше. Главное, что следует учитывать при использовании токоизмерительных клещей этого типа, — это конструктивные и инженерные преимущества для их предполагаемого применения. Они оптимизированы для более высоких токов. С устройством без сердечника вы можете измерять 16 000 ампер с той же площадью основания, что и для измерения 200 ампер. Для измерения силы тока с помощью зажима с магнитным сердечником потребуется очень тяжелое устройство, которое может весить 20 фунтов вместо нескольких унций.

Что такое измерение истинного среднеквадратичного значения на токоизмерительном датчике?

Истинное среднеквадратичное значение означает, что измеряется переменный ток. То, что вы ищете, это значение среднеквадратичного тока. Возьмем, к примеру, частоту сети 60 Гц, которая является типичной для жилых домов. Вы знаете, что частота фиксирована. То, что вы хотите знать, это просто ценность этого. В итоге вы получаете выход постоянного тока для входа переменного тока. RMS — это скорее среднее значение. Это полезно, если ваша цель состоит в том, чтобы просто узнать, какой ток в линии, и не заботиться о фактическом частотном содержании.

Какой прибор используется для измерения переменного и постоянного тока?

Токоизмерительные датчики постоянного и переменного тока без сердечника подходят как для постоянного, так и для переменного тока. Измеряемая частота обычно составляет десятки килогерц. Вопрос в том, что вы конкретно ищете? Как мы только что обсуждали, среднеквадратичное значение тока дает вам больше среднего, или вы ищете ток в любой момент времени?

Переменный и постоянный ток

Калибровка преобразователя

Подробнее

Сколько проводов можно зажать токоизмерительными клещами одновременно?

Короткий ответ: «Столько, сколько поместится!»

Настоящий вопрос заключается в том, чтобы спросить, почему вы хотите зажать щуп вокруг нескольких проводов. Помните, что зажим будет измерять все через отверстие. Поэтому, если вы пропустите два провода через зажим, он будет измерять сумму обоих. Он не будет различать несколько проводов. Если вы подключите два провода, по которым течет ток в противоположных направлениях, разница будет устранена.

Например, если у вас есть два провода, которые должны показывать одинаковый ток, но один из них неисправен, вы можете увидеть разницу между ними.

В некоторой степени это связано с тем, что если один провод намотать на зажим, и вы пропустите два витка через зажим, он будет измерять оба витка, удваивая чувствительность

Допустим, у вас есть пучок кабелей, и вы хотите измерить только один. Вы можете надеть губки зажима на этот один кабель, оставив все остальные кабели снаружи губок, и получить измерение этого единственного кабеля. Все внешнее отвергается. Таким образом, вы можете различать несколько проводов в пучке, имея достаточно маленький зажим в этом пространстве между отдельными проводами или вокруг шины в узком месте.

Что следует учитывать при покупке токоизмерительных клещей

Первое, что вам нужно определить, это тип тока, который вы измеряете. Вы измеряете постоянный ток, переменный ток или оба? Насколько большой первичный проводник вам нужен для обходного пути? Это кабельный жгут или очень тонкий провод? Если вы измеряете переменный ток, вам необходимо определить частоту (или длину импульса, если сигнал не повторяется), которого необходимо достичь. В доме ваша частота переменного тока будет 50 или 60 Гц. Если вы тестируете двигатели, вам понадобится много гармоник и частота в килогерцах. Вы также примете во внимание точность и разрешение. Наконец, следует учитывать вес, размер и условия эксплуатации — подумайте о температуре, вибрации, воде и пыли.

Диапазоны измерения и конструкция токоизмерительных клещей

Многие токоизмерительные клещи имеют апертуру в один дюйм. Эти обычные зажимы могут измерять от 10 до нескольких сотен ампер. Существуют также более крупные, менее распространенные токоизмерительные клещи, которые имеют апертуру до шести дюймов, сохраняя при этом легкий вес. Эти токоизмерительные клещи способны измерять от 250 ампер до 20 килоампер.

Токоизмерительные клещи GMW Associates

GMW Associates предлагает широкий выбор токоизмерительных клещей и датчиков как для промышленных, так и для лабораторных применений. Зажимы чрезвычайно легкие, устойчивы к вибрации, пыли и брызгам и стоят значительно меньше, чем альтернативные измерительные устройства, такие как пробники осциллографа.

Например, токоизмерительные клещи GMW Associates можно использовать для тестирования электромобилей в различных условиях. Пыле-, вибро- и брызгозащищенные компоненты, а также широкий диапазон температур обеспечивают стабильные и точные измерения, независимо от того, проводите ли вы испытания на морозе или в жаркой пустыне.

Токоизмерительные клещи GMW Associates были рождены от клиентов, которые просили что-то вроде катушки Роговского, которая измеряет постоянный, а не только переменный ток. Мы прислушались, и наши клещи могут измерять как постоянный, так и переменный ток.

Запрос помощи/информации

Если вам нужно связаться с кем-то конкретным, посетите нашу страницу с контактной информацией. Благодарю вас!
Форма запроса

Как пользоваться токоизмерительными клещами

Готовы учиться? Советы по использованию токоизмерительных клещей, соответствующие меры предосторожности и многое другое

Обзор

Для измерения таких параметров, как ток и напряжение, вам понадобится специальный прибор. Такие приборы, как аналоговые мультиметры и цифровые мультиметры, часто используются для измерения тока, но они требуют размыкания цепи, чтобы измерительные выводы прибора можно было вставить в цепь последовательно. Во многих случаях это невозможно или практически невозможно сделать. Размыкание цепи также сопряжено с риском, например, поражения электрическим током.

Токоизмерительные клещи удобны в таких ситуациях. Эта страница предлагает подробное объяснение того, как использовать токоизмерительные клещи, а также соответствующие меры предосторожности.

Что такое токоизмерительные клещи?

Токоизмерительные клещи представляют собой прибор в форме прищепки, который можно закрепить на проводе под напряжением для измерения тока, который он несет. В качестве принципа измерения токоизмерительные клещи обнаруживают магнитное поле, создаваемое током, протекающим по проводу, для измерения значения тока.

В отличие от таких приборов, как мультиметры, эта конструкция имеет то преимущество, что позволяет измерять ток, не требуя разрыва измеряемой цепи. Вообще говоря, существует два типа токоизмерительных клещей:

• Модели, предназначенные для измерения тока нагрузки
• Модели, предназначенные для измерения тока утечки

) или переменного тока (AC), а также используют ли они выпрямление по среднему значению или метод среднеквадратичного значения. Модели тока нагрузки используются для измерения обычных цепей переменного тока. Некоторые последние модели токоизмерительных клещей могут измерять как ток нагрузки, так и ток утечки.

Основной метод использования токоизмерительных клещей

В этом разделе представлено простое для понимания введение в использование токоизмерительных клещей для измерения тока нагрузки и тока утечки.

Информация, относящаяся к обоим типам

Вообще говоря, клещи для измерения тока нагрузки и тока утечки используются одинаково. Во-первых, если ваши токоизмерительные клещи позволяют вам выбирать постоянный или переменный ток, выберите тип тока, подходящий для цепи, которую вы хотите измерить. Затем установите диапазон измерения в зависимости от величины измеряемого тока. При измерении постоянного тока не забудьте выполнить настройку нуля.

Когда вы будете готовы, откройте зажимы токоизмерительных клещей и зажмите ими провод, который вы хотите измерить. Расположите провод в центре зажима для максимальной точности измерения.

Использование токоизмерительных клещей

Токоизмерительные клещи, предназначенные для измерения токов нагрузки, могут закрепляться только на одном проводе. Будьте осторожны, чтобы не зажать прибор вокруг нескольких проводов одновременно, так как это помешает правильному измерению.

Использование клещей для измерения тока утечки

Токоизмерительные клещи, предназначенные для измерения токов утечки, требуют большей осторожности. Провода заземления следует измерять отдельно. При измерении цепи переменного тока закрепите прибор вокруг всех проводов (двух, если они однофазные, и трех, если трехфазные).

При измерении тока утечки два провода могут быть зажаты одновременно.

Ток утечки — это ток, который течет на землю через сопротивление изоляции нагрузки, и может составлять несколько десятков мкА, если подключено много нагрузок. С помощью токоизмерительных клещей можно определить мельчайшую разницу, протекающую в обоих направлениях, и идентифицировать ее как ток утечки.

Чего следует избегать

Как и в случае с аналоговыми и цифровыми мультиметрами, при использовании токоизмерительных клещей необходимо помнить о некоторых мерах предосторожности. Например, если вы оставите клещевой измеритель мощности подключенным после использования, слишком большой ток, протекающий через клещевой датчик, может повредить прибор.

Кроме того, избегайте зажима прибора на оголенном проводнике; токоизмерительные клещи следует использовать только для измерения изолированных проводников (хотя это зависит от конкретного используемого датчика тока).

Токоизмерительные клещи обеспечивают высокий уровень безопасности, поскольку они не требуют обрезания измеряемого провода, но важно использовать их при максимальном номинальном напряжении между клеммами и землей или ниже него. Наконец, барьер инструмента указывает на предел безопасности, поэтому никогда не прикасайтесь ни к чему со стороны челюсти барьера во время использования инструмента.

Выбор лучших токоизмерительных клещей

Как описано выше, токоизмерительные клещи доступны в различных моделях, которые предназначены для различных применений, например, в зависимости от того, предназначены ли они для измерения постоянного или переменного тока. Следовательно, необходимо выбирать инструмент в зависимости от предполагаемого применения. Например, для измерения аккумулятора, используемого в автомобиле, источнике бесперебойного питания (ИБП) или фотогальваническом элементе, вам понадобятся токоизмерительные клещи, способные измерять постоянный ток.

С другой стороны, если вы хотите измерить ток нагрузки или ток утечки в цепи переменного тока, такой как освещение или линии электропередач в доме, здании или на заводе, вам понадобятся токоизмерительные клещи переменного тока. Выберите токоизмерительные клещи переменного тока нагрузки для обычных измерений или токоизмерительные клещи для измерения тока утечки, если вам необходимо измерить токи утечки, вызванные дефектами изоляции или током, протекающим в заземляющем проводе электрического оборудования.

Безопасное использование токоизмерительных клещей

Токоизмерительные клещи — это удобные приборы, которые могут измерять ток и другие параметры, просто зажимая провод, который не нужно обрезать. Их легко использовать безопасно, так как для этого требуется только зажать инструмент вокруг провода. Однако эти инструменты могут быть опасны при неправильном использовании. Следовательно, обязательно ознакомьтесь с инструкциями и мерами предосторожности в этой статье, касающимися выбора и использования токоизмерительных клещей, чтобы обеспечить безопасное использование.

Short Videos

Applications

How to Use

Related Products

• AC Clamp Meter CM4141-50
• AC/DC Clamp Meter　CM4375-50
• AC Leakage Clamp Meter CM4001

Подробнее

• Что такое электрический ток? Что такое электрический ток? Разница между напряжением и током, разные виды тока и методы измерения тока

• Как измерить ток Зачем нужно измерять ток? Причины, методы и меры предосторожности

Токоизмерительные клещи | Инструменты PCE

Номер заказа: PCE-HVAC 6-ICA

Токоизмерительные клещи PCE-HVAC 6-ICA вкл. Сертификат калибровки ISO

Токоизмерительные клещи PCE-HVAC 6-ICA были специально разработаны для специалистов в области технологий отопления, вентиляции и кондиционирования воздуха. Токоизмерительные клещи PCE-HVAC 6-ICA идеально подходят для многих работ по проверке и техническому обслуживанию в этой области.

— Измерение тока до 1000 А
— Крышка измерительных разъемов
— Измерение напряжения до 600 В
— Измерение температуры с помощью 2 термопар
— Вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

272,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-HVAC 6

Токоизмерительные клещи PCE-HVAC 6

Токоизмерительные клещи PCE-HVAC 6 были специально разработаны для специалистов в области систем отопления, вентиляции и кондиционирования воздуха. Токоизмерительные клещи PCE-HVAC 6 идеально подходят для многих работ по проверке и техническому обслуживанию в этой области.

— Измерение тока до 1000 А
— Крышка измерительных разъемов
— Измерение напряжения до 600 В
— Измерение температуры с помощью 2 термопар

Производитель: PCE Instruments

170,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-830-1-ICA

Токоизмерительные клещи PCE-830-1-ICA вкл. Сертификат калибровки ISO

Токоизмерительные клещи PCE-830 используются для измерения от одной до трех фаз электрических величин переменного тока (AC). Эти 3-фазные токовые клещи также измеряют такие параметры, как напряжение, ток, частота, гармоники и мощность, а также определяют, в соответствии со стандартом EN50160, значения гармоник, интергармоники и асимметрии. Помехи, такие как прерывания, утечки, перегрузки или кратковременность (от 16 мкс) обнаруживаются с соответствующими значениями.

— PCE-830 + PCE-6801 Зажим амперный (100 A)
— Зажим электрического провода: диаметр 30 мм
— Выбор диапазона: ручной (1 A, 10 A, 100 A)
— Размеры зажима : 210 x 62 x 36 мм
— Вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

2 472,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-830-2-ICA

Токоизмерительные клещи PCE-830-2-ICA вкл. Сертификат калибровки ISO

Токоизмерительные клещи PCE-830 используются для измерения от одной до трех фаз электрических величин переменного тока (AC). Эти токовые клещи также измеряют такие параметры, как напряжение, ток, частота, гармоники и мощность, а также определяют, в соответствии со стандартом EN50160, значения гармоник, интергармоники и асимметрии. Помехи, такие как прерывания, утечки, перегрузки или кратковременность (от 16 мкс) обнаруживаются с соответствующими значениями.

— PCE-830 + PCE-6802 Амперный зажим (1000 А)
— Токосъемник: диаметр 55 мм / 2,2 дюйма
— Выбор диапазона: ручной (10 А, 100 А, 1000 А)
— Размеры зажима: 244 x 97 x 46 мм / 9,6 x 3,8 x 1,8 дюйма
— Вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

2 677,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

№ для заказа: PCE-GPA 62

Токовые клещи PCE-GPA 62

Трехфазные токовые клещи (графический анализатор качества электроэнергии) PCE-GPA 62 используются для однофазных или трехфазных измерений активной, реактивной и полной мощности. мощность, коэффициент мощности, фазовый угол, энергия, напряжение, ток, а также пики и гармоники.

— Проверка в режиме реального времени, регистрация и измерение напряжения и тока (действительного и действующего)
— Измерение коэффициента мощности и фазового угла, частоты, энергии, активной, реактивной и полной мощности
 (однофазный или трехфазный в симметричных сетях).
— Макс. диаметр проводника: 55 мм / 2,2 дюйма
— Записи до 50 000 записей

Производитель: PCE Instruments

798,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-GPA 62-ICA

Токоизмерительные клещи PCE-GPA 62-ICA вкл. Сертификат калибровки ISO

Эти токоизмерительные клещи используются для однофазных или трехфазных измерений активной, реактивной и полной мощности, коэффициента мощности, фазового угла, энергии, напряжения, тока, а также пиков и гармоник до 50º гармоническая форма волны. Токоизмерительные клещи оснащены регистратором данных. Тестовый прибор поставляется откалиброванным производителем (ISO или сертификация в качестве опции).

— Проверка в режиме реального времени, регистрация и измерение напряжения и тока (действительного и фактического)
— Измерение коэффициента мощности и фазового угла, частоты, энергии, активной, реактивной и полной мощности
  (однофазная или трехфазная в симметричные сети).
— Макс. диаметр проводника: 55 мм / 2,2 дюйма
— Регистратор данных на 50 000 показаний / программное обеспечение / интерфейс USB
— вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

9 фунтов стерлингов18.00

Цена без учёта. НДС и. поставка
2 года гарантии

Номер заказа: PCE-360-ICA

Токоизмерительные клещи PCE-360-ICA вкл. Сертификат калибровки ISO

PCE-360 представляет собой измеритель ОВКВ с функцией регистрации данных. Этот универсальный анализатор мощности может выполнять измерения однофазной и трехфазной мощности как в режиме реального времени, так и в течение длительного периода времени.

— Диапазон напряжения: 50,0 В … 600,0 В Истинное среднеквадратичное значение
— Диапазон тока: 3,0–999,9 А. Истинное среднеквадратичное значение
— Включает зажимы, зажимы, провода, программное обеспечение для ПК и кабель для передачи данных
— Регистратор данных на 10 000 000 записей с интервалом 5/10/30/60/120 секунд, опции
— Для измерения в режиме реального времени и в течение длительного периода времени до 578 дней при частоте дискретизации 5 секунд
— вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

1 687,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC1

Токовые клещи PCE-DC1

Токовые клещи PCE-DC1 предназначены для косвенного обнаружения переменного/постоянного тока и частоты. Токовые клещи имеют встроенный фонарик, позволяющий освещать точку измерения, и функцию бесконтактного измерения напряжения.

— Переменный ток (50/60 Гц): 200 А / 100 мА / ±3,0 % + 8 цифр
— Постоянный ток : 200 А / 0,1 А или 100 мА / ±2,8 % + 8 цифры
— Испытательное напряжение переменного тока (без контакта): от 100 до 600 В переменного тока 50 /
  60 Гц
— Частота : от 40 до 50 Гц / от 51 до 510 Гц/ от 0,51 до 1 кГц

Производитель: 003s 90 P03s 90 P03s £ 61,00

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CM 3

Токоизмерительные клещи PCE-CM 3

Токоизмерительные клещи используются для быстрого и простого измерения переменного тока. Для измерения тока токоизмерительные клещи надеваются на проводник под напряжением. Токоизмерительные клещи особенно подходят для измерения переменного тока в распределительных сетях и везде, где цепи не должны прерываться.

— Цифровые мультиметры До 200 A
— Компактные размеры
— надежный пластиковый корпус
— Мультиметровые функции
— Условия безопасности: IEC1010-1 (2001)
CAT II 1000V
CAT III 600V

Производитель: PCE Instruments

72,00 £

НДС и. поставка
2 года гарантии

№ для заказа: PCE-CM 5

Токоизмерительные клещи PCE-CM 5

Токоизмерительные клещи представляют собой мультиметр с множеством различных функций. Таким образом, с помощью токоизмерительных клещей можно бесконтактно измерять ток до 200 А переменного тока. Этот диапазон тока токоизмерительных клещей уже охватывает большой диапазон измерений тока.

Функция измерения:
— AC
— DC
— DC напряжение
— AC напряжение
— LowZ AC/DC
— Сопротивление
— Проверка непрерывности
— Проверка диодов
— Емкости
— Температура (тип К)
— Частота (с токоизмерительными клещами)
— Частота (при измерении напряжения)
— Частота (прямое измерение)
— Скважность

Производитель: PCE Instruments

77,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC2

Токоизмерительные клещи PCE-DC2

Цифровые клещи для измерения переменного/постоянного тока, переменного напряжения и сопротивления. Эти токоизмерительные клещи предназначены для косвенного определения переменного/постоянного тока и сопротивления. Зажим оснащен белыми светодиодами, которые освещают точку измерения и бесконтактно проверяют напряжение. Небольшие габариты этого прибора позволяют проводить измерения в местах с ограниченным доступом. Токоизмерительные клещи откалиброваны производителем и дополнительно могут быть сертифицированы в соответствии с ISO или стандартами.

— Ток постоянного/переменного тока, напряжение и сопротивление Измерение
— 3 2/3-разрядный ЖК-дисплей
— Питание: 2 батарейки ААА 1,5 В
— Размеры: 164 x 65 x 32 мм / 6,4 x 2,5 x 1,2 дюйма



Производитель: PCE Instruments

87,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC3

Токоизмерительные клещи PCE-DC3

Эти токоизмерительные клещи были разработаны для косвенного измерения переменного/постоянного тока, а также частоты. В токоизмерительные клещи также встроены функция бесконтактного измерения напряжения и фонарь/фонарик для освещения точки измерения.

— Измерение переменного/постоянного тока, переменного напряжения и частоты
— Проверка напряжения переменного тока (бесконтактный тест):
   100–600 В переменного тока, 50/60 Гц 100–600 В переменного тока, 50/60 Гц
– Функция нулевой точки DCA

Производитель: PCE Instruments

98,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC 20

Токоизмерительные клещи PCE-DC 20

Токоизмерительные клещи представляют собой универсальный измерительный прибор для определения токов, напряжений и многих других электрических величин. С отверстием токоизмерительных клещей 40 мм / 1,6 дюйма даже кабели большего диаметра можно тестировать с токоизмерительными клещами.

Функции измерения
— мощность постоянного тока
— мощность переменного тока
— напряжение постоянного тока
— напряжение переменного тока
— сопротивление
— частота (прямая)
— частота (токовые клещи)

Производитель: PCE Instruments

119,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-LCT 1

Токоизмерительные клещи PCE-LCT 1

Токоизмерительные клещи PCE-LCT 1 позволяют измерять токи утечки в диапазоне до 100 А. PCE-LCT 1 Токоизмерительные клещи могут измерять токи утечки, возникающие при протекании тока по электрическим проводникам, не предназначенным для тока проводимости.

— Измерения Curach До 100 A
— Измерения напряжения До 600 В
— Измерения Сопротивление До 400 O
— Тестовые кабели включены

Производитель: PCE.

Цена без учёта. НДС и. поставка
2 года гарантии

Номер заказа: PCE-PCM 1

Токовые клещи PCE-PCM 1

PCE-PCM 1 — многоцелевые токовые клещи или анализатор мощности, используемые для измерения переменного тока (AC), напряжения (TRMS) и частоты для определения активная (кВт), полная (кВА) и реактивная (кВАр) мощность, а также потребление активной энергии (кВтч). Фазовый угол и коэффициент мощности (cos φ) отображаются на большом и легко читаемом дисплее портативного измерителя мощности с подсветкой.

— Напряжение (50 … 200 Гц): 100 / 400 / 750 В, ± (1,2% + 5 цифр)
— Внутренняя память: сохраняет до 99 значений измерений
— Включает USB-кабель и программное обеспечение для ПК
— Три- измерение мощности фазы
— True RMS

Производитель: PCE Instruments

143,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC 9EV

Токоизмерительные клещи PCE-DC 9EV

Токоизмерительные клещи представляют собой измерительное устройство для точного определения электрического тока. Токовые клещи диаметром 25 мм и диапазоном измерения 0 … 1000 А переменного/постоянного тока позволяют решить большую часть всех измерительных задач. Токовые клещи можно использовать для контроля настенной коробки электромобиля как на первичной, так и на вторичной стороне.

— Мониторинг Wallbox (первичный/вторичный)
— Диапазон измерения: 0 … 1000 A AC/DC
— Измерение индуктивного тока
— Постоянный ток
— Переменный ток

90 1
— Пусковой ток переменного тока
— Фильтр нижних частот переменного тока (ФНЧ)

Производитель: PCE Instruments

146,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC 25

Токоизмерительные клещи PCE-DC 25

Токоизмерительные клещи имеют диапазон измерения 0 … 1000 А переменного/постоянного тока. Ток измеряется индуктивно с помощью клещей на измерительном устройстве. К токоизмерительным клещам можно подключать питающие линии диаметром до 32 мм (1,2″).

— Диапазон измерения: 0 … 1000 A AC/DC
— Интерфейс Bluetooth
— Пусковой ток измерение
— Цветной ЖК-дисплей
— Функция напряжения не подключена

Производитель: PCE Instruments

149,00 фунтов стерлингов

Без учета цены. НДС и. поставка
2 года гарантии

Номер заказа: PCE-OC 5

Токоизмерительные клещи PCE-OC 5

Токоизмерительные клещи подходят для специалистов по техническому обслуживанию, стационарного использования в ремонтных отделах, специализированных мастерских и лабораториях. Токоизмерительные клещи предназначены для измерения тока до 400 А переменного тока.

— Графический дисплей Сигнал измерения

— Режим осциллографа

— Функция памяти

Параметры измерения :

-DC Voltage

9000. -ACTAGE

.

— сопротивление

— емкость

— температура



Производитель: PCE Instruments

154,00 £

Без учета цены. НДС и. доставка
2 года гарантии

Номер заказа: PCE-CM 40

Токоизмерительные клещи PCE-CM 40

Гибкие токоизмерительные клещи PCE-CM 40 подходят для измерения тока до 3000 А переменного тока. В дополнение к измерению тока TRMS, гибкие токоизмерительные клещи PCE-CM 40 можно использовать для измерения пусковых токов. Измерение тока происходит с помощью гибкой пояса Роговского.

— Диапазон измерения до 3000 A AC
— ЖК-дисплей
— Функция пускового тока
— Измерение частоты
— Память данных

Производитель: PCE Instruments

154,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC 41

Токовые клещи PCE-DC 41

Токовые клещи PCE-DC 41 могут измерять напряжение до 600 В, ток до 600 А и электрическое сопротивление до 1000 Ом. Для выполнения измерения можно либо использовать измерительные провода, входящие в комплект токоизмерительных клещей, либо использовать встроенный механизм клещей. С помощью клещей токоизмерительных клещей можно бесконтактно измерить электрические параметры электрического проводника, не отсоединяя его.

— Напряжение: 600 В переменного тока/DC
— Ток: 600 A AC/DC
— Электрическая сопротивление: 1000 ОД
— Механизм зажима

.

Цена без учёта. НДС и. поставка
2 года гарантии

Токоизмерительные клещи | Как использовать токоизмерительные клещи для измерения силы тока

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

 Накладной амперметр – это прибор, который измеряет силу тока в цепи путем измерения напряженности магнитного поля вокруг одного проводника. Накладные амперметры измеряют токи от 0,01 А и менее до 1000 А и более.

Накладные амперметры обычно используются для измерения тока в цепи с током более 1 А и в приложениях, в которых ток можно измерить, просто поместив клещи амперметра вокруг одного из проводников.

Большинство токоизмерительных клещей также могут измерять напряжение и сопротивление. Для измерения напряжения и сопротивления накладные амперметры должны иметь измерительные провода и режимы измерения напряжения и сопротивления. См. рис. 1.

Рис. 1. Накладные амперметры включают измерительные провода и режимы измерения напряжения и сопротивления.

Электрики должны следить за тем, чтобы клещевые амперметры не улавливали блуждающие магнитные поля, путем максимально возможного отделения проверяемых проводников от других проводников во время испытаний. Если на измерение могут повлиять магнитные поля рассеяния, необходимо провести несколько измерений в разных местах вдоль одного и того же проводника.

Токоизмерительные клещи Амперметр.

Измерения переменного или постоянного тока с помощью клещевого амперметра или цифрового мультиметра (цифровой мультиметр) с токоизмерительным клещом выполняются в соответствии со стандартными процедурами. См. рис. 2.

Рис. 2. Накладные амперметры измеряют силу тока в цепи путем измерения напряженности магнитного поля вокруг одного проводника.

Как пользоваться токоизмерительными клещами для измерения силы тока

Для измерения тока с помощью токоизмерительных клещей применяется следующая процедура:

1. Определите, какой ток следует измерять: переменный или постоянный.
2. Выберите амперметр, необходимый для измерения тока в цепи (переменного или постоянного тока). Если требуются измерения как переменного, так и постоянного тока, выберите амперметр, который может измерять как переменный, так и постоянный ток.
3. Определите, достаточно ли велик диапазон амперметра для измерения максимального тока, который может существовать в тестовой цепи. Если диапазон амперметра недостаточно высок, выберите аксессуар с достаточно высоким номинальным током или выберите амперметр с более высоким диапазоном. Если амперметр имеет токовые клеммы с плавкими предохранителями, убедитесь, что предохранители амперметра исправны.
4. Установите функциональный переключатель в правильное положение по току (600 А, 200 А, 10 А, 400 мА и т. д.). Если имеется более одного текущего положения или если ток цепи неизвестен, выберите настройку, превышающую максимально возможный ток цепи.
5. Откройте челюсти, нажав на спусковой крючок.
6. Вставьте один проводник в зажимы. Перед снятием показаний убедитесь, что челюсти полностью закрыты. Следует позаботиться о том, чтобы счетчик не улавливал паразитные магнитные поля. По возможности, испытуемые проводники должны быть отделены от других окружающих проводников на несколько дюймов. Если это невозможно, следует снять несколько показаний в разных местах одного и того же проводника.
7. Чтение текущего отображаемого измерения.
8. При необходимости подключите токоизмерительные клещи к цифровому мультиметру. Черный измерительный провод токоизмерительного клеща подключается к общему разъему. Красный измерительный провод подключается к гнезду мА для аксессуаров для измерения тока, которые выдают токовый выход. Красный измерительный провод подключается к гнезду напряжения (V) для аксессуаров для измерения тока, которые создают выходное напряжение. Принадлежности для измерения тока, создающие токовый выход, предназначены только для измерения переменного тока и подают на цифровой мультиметр 1 мА на каждый 1 А измеренного тока (1 мА/А). Принадлежности для измерения тока, создающие выходное напряжение, предназначены для измерения переменного или постоянного тока и подают на цифровой мультиметр 1 мВ на каждый 1 А измеренного тока (1 мВ/А).

Обнаружение параллельных цепей с помощью токоизмерительных клещей.

Технический специалист часто должен найти одну цепь в распределительном щите, щите или центре нагрузки, чтобы отключить питание перед устранением неполадок или работой с цепью.

Распределительные щиты, щиты и центры нагрузки часто переполнены проводами, которые не маркированы или неправильно маркированы. Технический специалист не может начать отключать каждую цепь, пока не будет найдена правильная цепь, поскольку при этом отключаются все нагрузки, подключенные к этой цепи.

Таймеры, счетчики, часы, пускатели и другие устройства управления должны быть сброшены, в противном случае может быть остановлено критически важное оборудование, такое как сигнализация и цепи безопасности. Для изоляции конкретной цепи можно использовать мигающую лампу и токоизмерительные клещи. См. рис. 3.

Рис. 3. Проблесковая лампа и токоизмерительные клещи могут использоваться для изоляции конкретной цепи от 4 мА до тысяч ампер. Кроме того, доступны зажимные амперметры со съемными головками дисплея для удаленного контроля, гибкими кабелями, которые открываются для подключения к большим проводникам и шинам, и небольшими клещами с прикрепленным проводом, который можно отсоединить от корпуса счетчика и легко подключить в тесные участки.

Мигающая лампа подключена к любой розетке цепи, которую нужно отключить. Пока лампа мигает, для проверки каждой цепи используются токоизмерительные клещи. Каждая цепь отображает показание постоянного тока, кроме той, где мигает лампа. Схема с мигающей лампой показывает на амперметре переменное значение, равное времени мигания лампы. Затем эту цепь можно отключить для устранения неполадок.

Вы нашли apk для андроида? Вы можете найти новые бесплатные игры и приложения для Android.

Токоизмерительные клещи для бесконтактного измерения тока | Напряжение | Электрический | Параметры

Подробности Технические данные Скачано

1. Дом
2. org/ListItem»> Адаптер токоизмерительных клещей

Заказ-Nr. 0590 0003

Где купить

• Полностью выдвижной пинцет — идеален для измерений в труднодоступных местах

• Возможно измерение постоянного/переменного тока до 400 А переменного/постоянного тока

• Отображение 1 мВ на А

• Категория перенапряжения CAT IV 600 В

Адаптер токоизмерительных клещей позволяет воспользоваться преимуществами бесконтактного измерения тока (с цифровыми мультиметрами testo 760-2/3). Адаптер токоизмерительных клещей особенно подходит для измерения плотно упакованных силовых кабелей или проводов малого диаметра..

---

Детали

Описание продукта

С помощью этого адаптера токоизмерительных клещей вы сможете легко работать даже в труднодоступных местах! Подвижный зажимной рычаг можно полностью убрать, так что вы можете, например, захватывать плотно упакованные кабели в распределительных шкафах, как если бы вы использовали крюк.

Адаптер токоизмерительных клещей для бесконтактного измерения тока делает возможным измерение постоянного/переменного тока до 400 А переменного/постоянного тока. Вы можете подключить адаптер токоизмерительных клещей к подходящему цифровому мультиметру Testo или к цифровым мультиметрам других производителей с разрешением в диапазоне мВ.

Объем поставки

Адаптер токоизмерительных клещей для бесконтактного измерения тока, включая три батарейки типа ААА.

Сопутствующие товары

• testo 760-2 — Цифровой мультиметр с типом K и TRMS

  Заказ-Nr. 0590 7602

  • Настройка автоматического тестирования на основе подключения проводов предотвращает перегорание предохранителей в счетчике

  • TRMS с фильтром нижних частот, рабочим циклом и измерением температуры типа K

  Детали

• testo 760-3 — Цифровой мультиметр с типом K, TRMS и диапазоном 1000 В

  Заказ-Nr. 0590 7603

  • Диапазон измерения напряжения переменного/постоянного тока 1000 В, TRMS и фильтр нижних частот

  • Настройка автоматического тестирования на основе подключения проводов предотвращает перегорание предохранителей в счетчике

  Детали

---

Технические данные

Общие технические данные
Вес	13,05 унций. / 370 г
Размеры	8,3 x 3,9 x 1,7 дюйма / 210 x 100 x 42 мм
Рабочая температура	от 32° до 122 °F / от 0 до +50 °C
Цвет изделия	черный/оранжевый
Класс защиты	IP40
Тип батареи	3 шт. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
