Реле зажигания ВАЗ 2107: все секреты

Маленькие и незаметные детали автомобиля практически всегда игнорируются водителями, ведь ходовая часть или сам мотор кажутся более важными и требуют особой заботы. Однако большие проблемы с машиной чаще всего возникают из-за какой-нибудь «мелочи» — например, реле зажигания. Это миниатюрное устройство, которое на ВАЗ 2107 играет очень важную роль.

Реле зажигания ВАЗ 2107

На самых первых версиях ВАЗ не было блока предохранителей и реле, то есть питание подавалось на катушку через сам замок зажигания. Такая система запуска мотора «съедала» очень много электроэнергии, к тому же контакты быстро подвергались окислению и переставали нормально функционировать.

На ВАЗ 2107 устанавливается современное реле зажигания. Главная его функция — при включении прибора уменьшать нагрузку на контакты, так как реле в момент запуска отключает некоторые электрические цепи. Реле зажигания используется как в карбюраторных, так и инжекторных моделях ВАЗ 2107.

Миниатюрное устройство позволяет снизить нагрузку на контакты, что продлевает срок службы всех элементов зажигания

Принцип работы

Реле зажигания — это один из элементов всей системы зажигания. Эта система состоит из:

  • свечей зажигания;
  • распределителя;
  • конденсатора;
  • кулачка прерывателя;
  • катушки;
  • монтажного блока;
  • выключателя.

В момент запуска двигателя питание от свечей попадает на реле зажигания, которое переключает энергию с некоторых цепей. Благодаря этому на катушку подаётся то количество питания, которое необходимо для штатного запуска мотора. Для равномерности подачи тока реле напрямую работает с распределителем и конденсатором.

Месторасположение реле в автомобиле

Любые проблемы с реле зажигания на ВАЗ 2107 начинаются с того, что водитель не может с первого раза завести двигатель. Сразу же возникают подозрения относительно работоспособности тех или иных узлов, но, как правило, первым делом проверке подвергается именно реле.

На «семёрке» оно находится сразу же за приборным щитком и зафиксировано под торпедой. Такое расположение нельзя назвать удобным, ведь чтобы добраться до реле, потребуется снять приборную панель полностью.

Реле зажигания находится в общем блоке непосредственно за щитком приборов в салоне

Таблица: обозначения реле и предохранителей

Подробнее об электрооборудовании ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/elektroshema-vaz-2107.html

Виды реле, используемые на ВАЗ 2107:

  1. Реле и плавкие предохранители штыревого типа, расположенные в мон­тажном блоке.
  2. Реле включения обогрева заднего стекла.
  3. Реле включения очистителей и омывателей фар.
  4. Реле включения звуковых сигналов (установлена перемычка).
  5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
  6. Реле включения дальнего света фар.
  7. Реле включения ближнего света фар.

На ВАЗ 2107 используется всего 7 основных реле

Водителю необходимо знать, что реле зажигания на всех моделях ВАЗ 2107 устанавливается рядом с реле аварийного питания. Оба устройства имеют одинаковый потенциал, поэтому при поломках в дороге на место перегоревшего реле зажигания можно установить аварийного реле.

Реле зажигания и реле аварийного питания имеют одинаковое строение и потенциал, поэтому считаются взаимозаменяемыми

Одинаковое ли реле в карбюраторных и инжекторных моделях

ВАЗ 2107 имеет очень длинную историю развития. Сегодня все существующие модели можно условно разделить на два типа: старого и нового образца. Как карбюраторные, так и инжекторные ВАЗ 2107 используют совершенно одинаковые реле зажигания, однако следует внимательно подбирать новое реле, исходя из года выпуска автомобиля.

Любой тип силового агрегата может быть оснащён реле зажигания старого образца, то есть устройство можно считать универсальным. Однако реле нового образца подходят исключительно для «семёрок» после 2000 года выпуска.

В старом блоке используются реле разных размеров и форм, в новых — типовые детали с повышенной работоспособностью

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

  1. Снять с реле подключённую колодку.
  2. Осмотреть контакты на предмет окисления, поломок и загрязнений.
  3. Если необходимо, то нужно зачистить контакты.
  4. Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Читайте о бесконтактной системе зажигания: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/zazhiganie-2107/elektronnoe-zazhiganie-na-vaz-2107.html

Видео: проверка реле своими руками

https://youtube.com/watch?v=xsfHisPBVHU

Замена реле зажигания на ВАЗ 2107

Для самостоятельной замены реле зажигания не потребуется специального инструмента. Можно легко обойтись теми приспособлениями, что есть в наборе у любого водителя:

  • отвёртка с прямым и тонким лезвием;
  • отвёртка с крестовым лезвием;
  • гаечный ключ на 10.

При помощи обычных отвёрток можно за несколько минут снять реле зажигания

Если реле перестало работать, то восстановить его невозможно, так как изначально устройство этой детали не подразумевает ремонтных работ. Поэтому при проблемах с реле можно провести только его замену на новое.

Добравшись до перегоревшнего реле, остаётся только его вытащить и установить новое на штатное место

Порядок работы как для инжекторных, так и для карбюраторных моделей ВАЗ 2107 будет одинаковым. Для создания безопасных условий при замене рекомендуется перед началом работ снять отрицательный провод от АКБ машины. Далее действовать по схеме:

  1. Снятие щитка приборов начинать с разжатия отвёрткой фиксаторов.
  2. Снять рукоятки с рычагов, которые держат щиток.
  3. Вытащить сопла воздуховода, поддев каждый из них лезвием отвёртки.
  4. Сразу же вслед за соплами потянуть на себя и вытащить переключатель режимов отопителя, предварительно отсоединив от него провода.
  5. Далее снять наконечники магистралей с этого переключателя.
  6. Используя отвёртку, вытянуть саморез и его заглушку.
  7. Выкрутить ключом на 10 гайку крепления ручки сброса пробега машины.
  8. Вогнать ручку максимально глубоко внутрь приборной панели.
  9. Затем извлечь правый край щитка.
  10. Отсоединить гайку, которая фиксирует тросик привода спидометра автомобиля.
  11. Снять шланг от штуцера.
  12. Снять колодки проводов, которые идут к панели.
  13. После всех этих работ можно снимать приборный щиток.
  14. Реле зажигания находится сразу же за ним, на специальном кронштейне. Ключом на 10 открутить фиксирующую гайку и снять реле.
  15. На место вышедшего из строя устройства установить новое, монтажные работы выполнять в обратной последовательности.

Читайте также о реле стартера ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/rele-startera-vaz-2107.html

Фото: основные этапы работы

Щиток держится на простых фиксаторах, поэтому снять его будет очень просто
Все устройства с проводами нужно аккуратно вытащить из-за щитка
После отсоединения колодки можно демонтировать сам щиток
Отсоединить контакты от реле и вытащить устройство

Видео: порядок замены реле

Можно самостоятельно восстановить работоспособность своего автомобиля, действуя обычными отвёртками и гаечными ключами. Все виды работ с реле зажигания доступны даже водителю-новичку, поэтому не стоит лишний раз платить специалистам СТО, чтобы разобраться с реле.

схема подключения проводов по цвету и видео о том, как заменить устройство без ключа в автомобиле с инжектором и карбюратором

Стартер на легковых автомобилях Тольяттинского автозавода быстро изнашивается по причине неудачной конструкции узла. Снять замок зажигания на ВАЗ 2107 в случае повреждения владелец транспортного средства сможет самостоятельно при наличии минимального набора инструментов.

Содержание

[ Раскрыть]

[ Скрыть]

Как проверить элементы замка зажигания на работоспособность?

Для проверки функциональности требуется выполнить такие действия:

  1. Проверить работу фиксирующего элемента. Для этого требуется провести рабочий цикл замка и убедиться в выдвижении ригеля при установке ключа в точку «III». При прохождении отметки «0» язычок фиксатора должен уйти внутрь. Вращение личинки должно происходить без заеданий.
  2. Попытаться вынуть ключ во всех положениях. Исправная личинка допускает изъятие ключа только в точке «III».
  3. Сделать небольшой стенд, позволяющий подключить к замку постоянное питание 12 вольт. Фактически необходимо подсоединить замок напрямую к аккумулятору или иному источнику питания.
  4. Поставить ключ в позицию «0» и проверить наличие питания на клеммах 30 и 30/1. Тестирование выполняется мультиметром или контрольной лампочкой.
  5. Провернуть ключ в точку «I». Проверить наличие напряжения на участках цепей 30/1NT, а также 30/1-15.
  6. В следующей позиции «II» дополнительно прозванивается цепь 30/50. В этом положении требуется удержание ключа, поскольку он возвращается назад под воздействием пружины.
  7. В точке «III» контролируется питание на цепи 30/1NT и 30/1.

Когда необходимо производить замену замка зажигания в авто?

Менять замок на ВАЗ 2107 приходится в случаях:

  1. Заедания бородки ключа при установке в личинку или при провороте. Ряд владельцев оттягивает момент замены, изготовляя новый ключ и промывая замок жидкостью WD-40.
  2. Заклинивание противоугонного стержня в любом положении.
  3. При невозможности включения стартера или других электрических цепей. Причиной неисправности является сломанная или подгоревшая контактная часть провода.

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторной машины приведено в таблице:

Цвет провода Номер контакта Функция
Сине-чёрный (двойной) 15 Служит для подсоединения цепей системы зажигания, отопителя и приборов
Розовый 30 Подаёт постоянное положительное напряжение
Двойной чёрный 1NT Предназначен для включения питания габаритных огней и фар
Красный 50 Управление работой реле стартера
Коричневый 30/1 Подача положительного питания

Установка проводки приведена на фото:

Схема подключения замка ВАЗ 2107 карбюратор

На инжекторной ВАЗ 2107 для контакта 1NT применена розово-чёрная изоляция. Вместо отдельных проводов использован пластиковый штекер, надевающийся на пины замка.

Схема подключения замка ВАЗ 2107 инжектор

Какие инструменты понадобятся для снятия и замены замка зажигания?

Чтобы снять замок зажигания на ВАЗ 2107 потребуется такой инструмент:

  • тонкая отвёртка или шило;
  • отвёртка с крестообразным жалом;
  • отвёртка со шлицевым жалом.

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

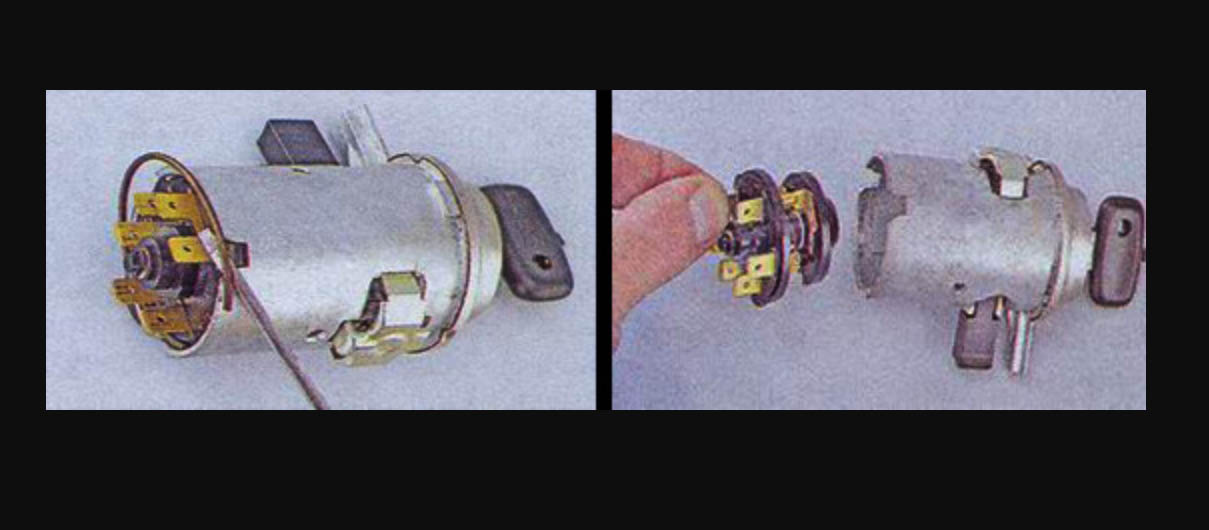

Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.

Схема замка зажигания с указанием компонентов представлена на фото:

Конструкция узла

В состав замка зажигания входят:

  1. Блокирующий элемент вала рулевого управления.
  2. Корпусная деталь.
  3. Ответная часть для установки поводка от личинки.
  4. Диск контактной группы.
  5. Втулка контактной части.
  6. Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.

Демонтаж замка зажигания

Снятие выполняется по следующим шагам:

  1. Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
  2. Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
  3. Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.

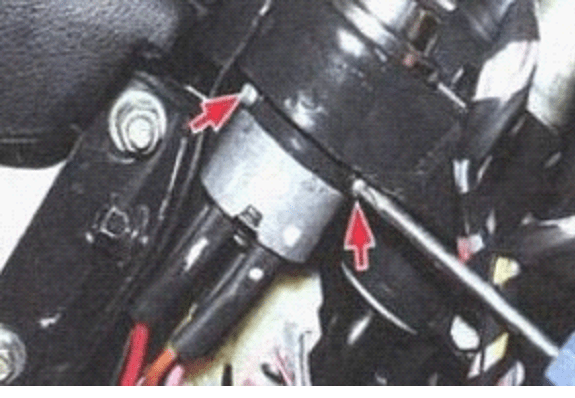

  4. Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
  5. Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
  6. Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.

Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.

Фотогалерея

Проверка и замена контактной группы

Чтобы поменять контакты в замке необходимо:

  1. Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
  2. Демонтировать контакты из замка.
  3. Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.

При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.

Установка и подключение нового замка

Установка нового или отремонтированного замка производится в такой последовательности:

  1. Вставить ключ в положение «0».
  2. Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
  3. Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
  4. Установить на место винты крепления.
  5. Смонтировать защитный кожух.
  6. Надеть клемму на батарею и протестировать работу устройства.

При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Возможны случаи, когда замок зажигания заклинивает, и личинку невозможно провернуть ни рукой, ни инструментом. Возможен вариант перелома ключа, когда часть бородки остаётся внутри скважины. В обоих случаях владельцу требуется демонтировать устройство с автомобиля.

Первый вариант демонтажа:

  1. Убрать рулевое колесо с вала. Руль крепится гайкой под ключ 24 мм, которую откручивать до конца не следует. Снятие руля со шлицов выполняется подпором ногами и ударами предплечий. После снятия детали со шлицевой части вала гайка откручивается полностью.
  2. Снять защитный пластиковый кожух рулевой колонки, закреплённый винтами с крестообразным шлицем.
  3. Открутить винты крепления замка.
  4. Нажать тонким инструментом на прижимную пластину, что позволит немного разблокировать деталь. Нажим выполняется через прорезь, имеющуюся на левой стороне замка. Нажатый фиксатор позволит сдвинуть корпус замка на себя.
  5. Ударами молотка, наносимыми по пластине справа, добиться проворота замка вокруг оси. Это даст гарантию от обратного ухода фиксатора.
  6. При помощи молотка и зубила разбить пластину. Удары наносить аккуратно, чтобы не повредить блок подрулевых переключателей.
  7. После удаления пластины станет виден запорный стержень, установленный в двух проушинах. Одна из проушин легко просматривается через отверстие.
  8. Разбить проушину зубилом или отвёрткой с плоским жалом.
  9. Нажать снова на пластину через прорезь слева и потянуть его вверх. Он должен сместиться на 10-12 мм.
  10. Нанося удары молотком по корпусу замка (в районе установки штекера), стянуть его с вала.

Второй вариант:

  1. После того, как будет утоплен фиксатор через прорезь на левой части замка, необходимо вытащить замок на максимальное расстояние.
  2. Справа на замке есть площадка с текстом и номером. Под неё вставляется клин (отвёртка).
  3. После этого ударной отвёрткой или зубилом срубается площадка с надписями.
  4. Отвёрткой через отверстие задвинуть штырь фиксатора и снять замок с вала.

Третья методика заключается в разрушении замка резким рывком:

  1. Один человек садится на водительское кресло, второй — на пассажирское.
  2. Необходимо одновременно резко рвануть руль, что вызовет разрушение фиксатора.
  3. После этого замок снимается обычным методом. Стоит отметить, что сломать рывком удаётся только замки поздних выпусков, изделия времён СССР таким образом сломать труднее. Кроме этого, есть риск повреждения элементов рулевого управления.

Встречаются другие методики снятия заклинивших замков зажигания на ВАЗ 2107 — распил корпуса, проворот или высверливание личинки и другие. Конечный выбор способа демонтажа остаётся за владельцем автомобиля.

Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».

Как заменить замок зажигания без ключа?

Замена замка без оригинального ключа выполняется по следующим шагам:

  1. Демонтировать пластиковый кожух.
  2. Поддеть тонким жалом отвёртки кольцо с нанесёнными положениями ключа.
  3. Снять кольцо, под которым будет расположена личинка.
  4. Вбивать отвёртку в зазор между личинкой и корпусом для расшатывания крепёжного штифта.
  5. После того как штифт выпадет, вынуть личинку.
  6. Под личинкой установлен подвижный элемент, который отжимается при повороте замка ключом. Его надо отжать для разблокировки вала.
  7. Снять устройство с рулевой колонки и заменить новым.

Видео

Способы проверки замка от канала «Автоэлектрика ВЧ».

 Загрузка ...



Как снять замок зажигания на ваз 2107

Как снять замок зажигания на ваз 2107 без ключа

» Статьи » Как снять замок зажигания на ваз 2107 без ключа

Тольяттинский автозавод при выпуске своих автомобилей с «классическим» задним приводом производил неполную замену узлов от предыдущих моделей к новым. Одним из практически неизменных и прошедших от «копейки» до «семерки» оказался замок зажигания. Узел вряд ли можно отнести к самым надежным, поэтому знать, как снять замок зажигания на ВАЗ-2107, стоит занимающимся ремонтом автомобилистам.

  • 1 Возможные варианты поломок
  • 2 Подробная инструкция
  • 3 Заключение

Возможные варианты поломок

В составе замков, используемых Волжским автозаводом, включены две системы. Это предохранительная в виде механических элементов и функциональная в виде электрических контактов, обеспечивающих передачу напряжения.

Исходя из практики эксплуатации, заменить замок приходится чаще всего из-за механического повреждения внешней предохранительной части. Поломку провоцирует несанкционированное внешнее вмешательство, например, попытка угона. Также по причине длительной и интенсивной эксплуатации случается износ узла.

В некоторых случаях виновником, который вынуждает проводить снятие замка зажигания ВАЗ-2107, является ключ. Он может оказаться поврежденным или сломаться (застрять) в личинке. Тогда без демонтажа исправить ситуацию вряд ли удастся.

Менее распространенными оказываются причины, связанные с контактной группой. Электрический узел повреждается в следующих случаях:

  • произошло окисление контактов, что не позволяет обеспечить бесперебойную подачу электроэнергии к потребителям;
  • случился обрыв контакта или механический разрыв проводов;
  • изоляция подходящих кабелей повреждена;
  • подходящие провода пришли в негодность из-за короткого замыкания.

Автомобилист вынужден проводить ремонт. Предварительно необходимо купить новый замок.

Подробная инструкция

Перед тем как поменять замок зажигания на ВАЗ-2107 самостоятельно, рекомендуем ознакомиться с пошаговой инструкцией. Вам необходимо выполнить следующие шаги:

  • На первоначальном этапе откидываем клемму от аккумулятора. Этот шаг устранит риск возникновения короткого замыкания во время осуществления ремонтных операций.
  • Вставляем ключ в гнездо до упора и проворачиваем все на четверть оборота. Подобная позиция обеспечит обязательное блокирование вала и устранит препятствия для демонтажа выбранного узла.
  • Снятие пластмассового кожуха с рулевой колонки требует вывинчивания нескольких саморезов. Они обеспечивают сцепку верхней и нежней половинки. Удаляем хрупкий пластик осторожно, чтобы не повредить.
  • Выкручиваем пару болтов, которые удерживают непосредственно замок. Искать крепеж необходимо по обеим сторонам переключателя.
  • Следующий этап заключается в отсоединении проводки от контактной группы. В такой ситуации потребуется шило, чтобы отодвинуть крепление. С помощью плоской отвертки залазим в отверстие и жмем защелку.
  • Применяя плоскую отвертку, отслоняем жгут и снимаем его с кронштейна. Сделать это удастся после снятия всех винтов, отгибания креплений. Если же требуется лишь провести замену контактной группы, то плоской отверткой или шилом отодвигаем кольцо, чтобы провести быстро работу.
  • При монтаже новой контактной группы потребуется поставить пас на всю секретную часть. Он обхватить ее и позволит провести зацепление. Далее конструкция зажимается пружинным кольцом.
  • Замена замка зажигания ВАЗ-2107 потребует сначала вставить в «секрет» ключ. Проворачиваем его до нулевого положения. Если этого не сделать, то стыковка контактов окажется нарушено, что способно спровоцировать короткое замыкание, выводящее из строя подключенные к бортовой сети электропотребители.
  • На финальной стадии потребуется снятую пластовую накладку и зажать ее саморезами.

Важно! Приобретать замки зажигания стоит от официальных представителей завода, так как изделия будут качественными и прослужат длительный период без сбоев.

При замене необходимо учитывать распиновку подходящих кабелей. Прежде чем вытащить контактную группу, стоит обратить внимание на ее первоначальное положение.

Источник: https://avtoliders.ru/stati/kak-snyat-zamok-zazhiganiya-na-vaz-2107-bez-klyucha. html

Самостоятельная замена замка зажигания ВАЗ-2107

Сменить замок зажигания владелец автомобиля ВАЗ-2107 может своими силами. Для этого достаточно иметь набор простых инструментов и немного теоретических знаний.

Что представляет собой замок ВАЗ-2107

Замок зажигания (далее – ЗЗ) является главным элементом электрической системы всего автомобиля, включающим и выключающим ее. Располагается он под приборной панелью, на рулевой колонке слева. В выключенном положении ЗЗ блокирует рулевую колонку, не позволяя угнать автомобиль. Также дополнительным средством защиты является ключ, который для каждого замка индивидуален.

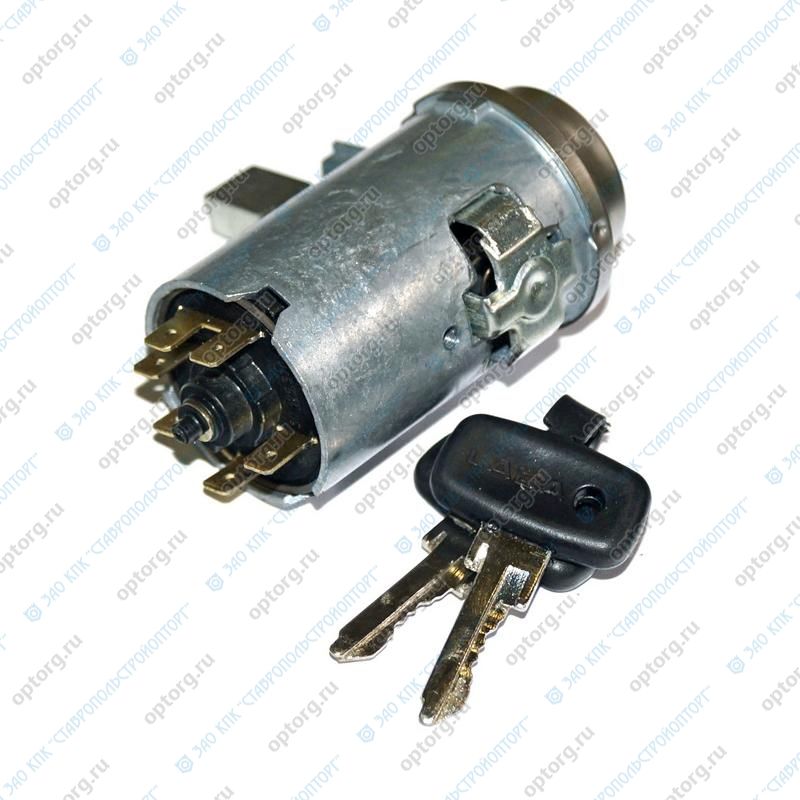

Основные части замка зажигания (выключателя зажигания)

Как работает замок выключения зажигания

Основной задачей прибора является запуск и отключение всех систем автомобиля. Поворот ключа замыкает электрическую цепь, позволяя току от аккумулятора поступать ко всем устройствам и приборам машины. Возврат ключа в начальное положение позволяет выключить большинство электросистем. При этом активируется противоугонный блокиратор руля.

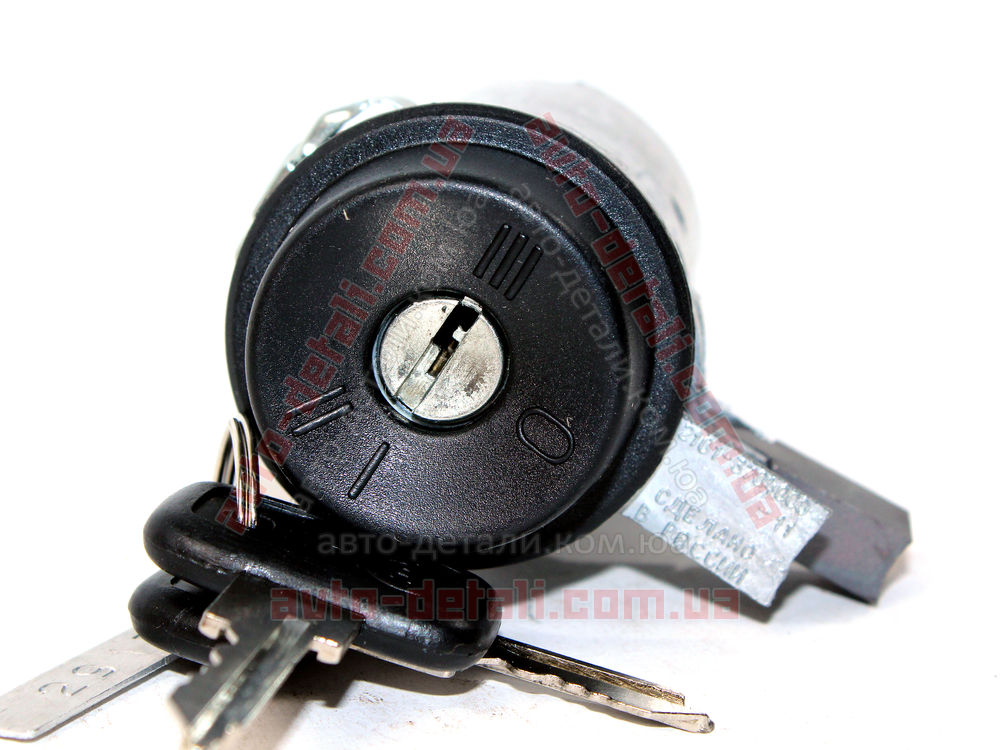

В ЗЗ ВАЗ-2107 предусмотрено четыре позиции ключа:

III – стоянка. Начальная позиция – ключ можно вставлять и вынимать только в таком положении. Работает наружная оптика, обогреватель и очиститель стекол. Чтобы разблокировать руль, необходимо плавно покрутить его в любом направлении. Так же, чтобы включить блокировку, его необходимо покрутить после удаления ключа.

О – все выключено. Вся электроника обесточена, а ключ зафиксирован в замке.

I – зажигание. Работают системы III позиции, а также зажигания, возбуждение генератора, приборы контроля, поворотники и фары.

Ключ в этой позиции при выключенном двигателе может сжечь катушку зажигания.

II – стартер. Работает все, запускается стартер.

Ключ во II позиции нужно придерживать, поскольку он не фиксируется. Также не стоит останавливаться на ней при работающем моторе – велика вероятность повреждения стартера.

Соединение проводов с контактами прибора

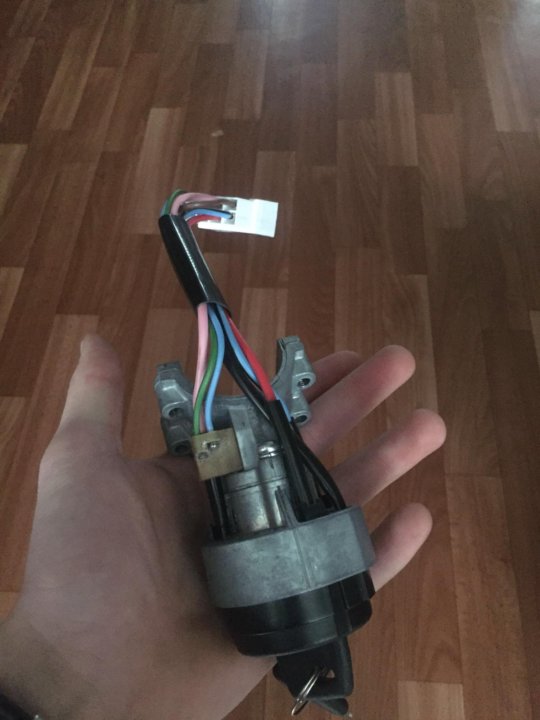

В новых «семерках» все провода от контактов собраны в одну вилку, которую можно с легкостью вынуть. Если же подсоединение идет по отдельности, то их необходимо подключать следующим образом:

  • Провод красного цвета – стартер – клемма с номером 50.
  • Двойной, черно-голубого – зажигание, обогреватель салона и заднего стекла, приборы на панели – клемма с номером 15.
  • Розового – постоянный «плюс» аккумулятора – клемма с номером 30.
  • Коричневого — постоянный «плюс» аккумулятора – клемма с номером 30/1.
  • Черного – габаритные и задние тормозные фары, задняя оптика – клемма с буквами  INТ.

Подключение проводов по цветам

Инструменты для замены

Потребуется минимальный набор, имеющийся в каждом гараже:

  1. Шило/тонкая отвертка.
  2. Шлицевая и крестовая отвертка.

Снятие замка

  1. Снять вилку с проводами, отключив ЗЗ от электрических систем.
  2. Вставить ключ в личинку, повернуть в горизонтальное положение до позиции «О».
  3. Открутить пять винтов пластикового кожуха колонки.
  1. Выкрутить боковые винты, закрепляющие прибор (их два).
  2. Тонкой отверткой или шилом нажать на фиксатор блокировки и вытащить ЗЗ.
  3. Отсоединить электропровода от контактов.

Прочитайте, может пригодится:  Ссылки на схемы электрооборудования.

Замена контактной части

  1. При помощи тонкой отвертки снять стопорное кольцо, закрепляющее контактную часть в корпусе ЗЗ.
  2. Вынуть контакты из цилиндра.
  3. Вставить новый контактный элемент. При этом необходимо совместить пазы нового элемента с поворотным штоком на секретке личинки.

Для замены контактной группы нужно снять стопорное кольцо

Если «семерка» была выпущена до 1986 года, то она имеет шесть контактов для подключения проводов. В этом случае нужно подсоединить провода 15/1 и 15/2 к одной клемме.

Установка, подключение ЗЗ

  1. Вставить ключ, повернуть в горизонтальную позицию до «О».
  2. Нажать на фиксатор, вставить цилиндр замка на место.
  3. Подсоединить провода согласно их цвету и нумерацией.
  4. Поставить на место пластиковый кожух.
  5. Подсоединить замок к электрическим системам автомобиля.

Подключая провода, необходимо строго следовать соответствию проводов и клемм, поскольку ошибка может вывести из строя все электрооборудование авто.

Как быть, если ключа нет?

В случае утери ключа от замка зажигания необходимо выполнить следующее:

  1. Снять пластиковый кожух с колонки.
  2. Тонкой отверткой или шилом подхватить и снять деталь, на которой нанесены цифровые позиции ключа.
  3. Вогнать, раскачивая, шило в щель между корпусом и личинкой замка до выпадения крепежа.
  4. Снять личинку.
  5. Для разблокировки колонки отжать подвижный элемент, расположенный под личиной.
  6. Снять ЗЗ и установить новый.

Замена заблокированного замка зажигания

Если замок заело – ключ не поворачивается или сломался, оставшись в личинке, можно снять неисправный элемент тремя способами.

Первый способ

  1. Отсоединить от аккумулятора провод «минус». Снять колесо руля с колонки. Гайку (она находится под логотипом «Лада») под 24-й вороток нужно только ослабить, не откручивая до конца. Демонтаж рулевого колеса потребует физических усилий, если шлицевое соединение прикипело. Когда колесо сдвинется с колонки – отвинтить гайку до конца и снять руль.
  2. С помощью крестовой отвертки снять защитный кожух колонки.
  3. Вывинтить замковые крепления.
  4. Нажимая тонкой отверткой на пластину через прорезь с левой стороны ЗЗ, выдвинуть, насколько возможно, цилиндр замка.
  5. Воздействуя молотком на пластину справа, провернуть замок вокруг оси.
  6. Аккуратными ударами молотка с помощью зубила раздробить пластину. Под ней находится запор, держащийся на проушинах.
  7. Подходящим инструментом разбить видимую проушину.
  8. Нажав вновь на пластину через прорезь слева, сместить ЗЗ на 1 см.
  9. Выбить замок молотком с обратной стороны.

 Второй способ

  1. Через щель с левой стороны замка нажать на фиксатор.
  2. Вынуть замок зажигания на максимально возможное расстояние.
  3. Под ту часть замка, на которой обозначен номер, вставить шлицевую отвертку.
  4. Сбить часть замка с надписями.
  5. Через открывшееся отверстие надавить на фиксатор и вынуть замок.

Третий способ

При третьем способе понадобиться помощь второго человека. Расположившись на передних сидениях, два человека одновременно, резкими рывками, тянут руль на себя. В «семерках» последних лет выпуска таким образом возможно сломать блокиратор. Для более ранних автомобилей этот способ вряд ли подойдет.

Существуют также способы, при которых распиливается цилиндр замка, высверливается или проворачивается личинка и т. д.

Реле зажигания

Ранние ВАЗ-2107 не имели отдельного реле зажигания – электричество шло сразу от контактной группы замка. Учитывая, что зажигание в «семерке» потребляет большое количество тока и подключаются одновременно несколько потребителей, то нагрузка на ЗЗ возрастала. Контакты быстро сгорали, а пластиковые элементы от нагрева деформировались.

Поэтому на седьмую Ладу — как карбюраторную, так и инжекторную — стали устанавливать реле зажигания. Его основная задача – разгрузить контактную группу замка, продлив срок работы всех элементов.

Электрическая схема системы зажигания Ваз-2107 с реле в цепи выключателя зажигания

Где расположено реле зажигания

О неисправности реле в «семерке» можно говорить, если автомобиль не заводится с первого раза. В ВАЗ-2107 оно находится под торпедой, за панелью приборов. Расположение не очень удачное – для замены нужно снять приборный щиток.

Расположение реле зажигания на Ваз-2107

Проверка реле зажигания

Для проверки понадобится тестер или простой индикатор на 12 вольт. Но сначала необходимо снять щиток приборов:

  1. С помощью отвертки отжать фиксаторы ручек отопления и снять их.
  2. Вынуть элементы воздуховода.
  3. Снять с переключателя провода.
  4. Открутить крестовой отверткой винт крепления щитка – он находится под заглушкой.
  5. Снять гайку с ручки сброса пробега за сутки, задвинуть ручку в приборную панель.
  6. Сместить щиток с правой стороны.
  7. Скрутить гайку, закрепляющую привод спидометра.
  8. Отсоединить трубку эконометра и все провода, ведущие к приборам.
  9. Снять приборную панель.

Реле укреплено на кронштейне.

  1. Отсоединить от реле колодку.
  2. Если на контактах имеются загрязнения или окисел, то зачистить их.
  3. Подключить тестер.

На реле имеется нумерация контактов с обратной стороны. Если подать напряжение на контакты 85 и 86, то в исправном реле замкнутся 87 и 30 выводы. В противном случае потребуется его замена.

Замена реле зажигания

Неисправное реле в ВАЗ-2107 не поддается ремонту, поэтому его можно только заменить на новое. Понадобятся следующие инструменты:

— тонкая и крестовая отвертка;

— гаечный ключ-десятка.

Если потерян ключ от ВАЗ-2107

Открывая автомобиль без помощи ключа – убедитесь, что хозяин транспортного средства не против ваших манипуляций. Иначе знакомства с уголовным кодексом РФ не избежать.

Существует как минимум четыре метода, которыми можно завести отечественную Ладу-семерку без ключа.

1 метод

Тонкой отверткой снять стопор с замка зажигания и вынуть контактную группу. При ручном повороте диска включаются зажигание и стартер.

2 метод

Подсоединить катушку зажигания к «плюсу» аккумуляторной батареи. Затем к тому же «плюсу» присоединить стартер с помощью провода.

3 метод

Снять пластиковый кожух с рулевой колонки, получив доступ к замку зажигания. Отсоединить контактные провода от ЗЗ. Перемкнуть коричневый и черный (освещение, приборы). Затем перемкнуть голубой и розовый, на них – красный (стартер). После того, как двигатель завелся, необходимо заизолировать красный провод и остальные, иначе возможно перегорание предохранителей или стартера.

4 метод

Просверлить замок зажигания вверху личинки, разрушив блокиратор.

Если автомобиль без ключа завелся, а рулевая колонка заблокирована – ехать на нем не представится возможности. Необходимо полное снятие замка.

Источник: https://21074.ru/elektrooborudovanie/samostojatelnaja-zamena-zamka-zazhiganija-vaz-2107/

Если заклинил замок зажигания

Иногда может случиться, что самый современный, исправный автомобиль может остаться недвижимым через поломку детали, называемой замок зажигания. Этот узел небольших размеров, чаще всего из элементов электрооборудования выходит из строя. Владельцам приходится решать вопрос замены или ремонта замка. В некоторых случаях проще и дешевле заменить внутренности узла, чем покупать и монтировать новый прибор

Что он собой представляет

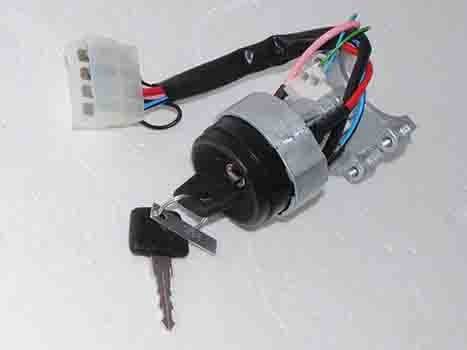

Перед вами узел применяемый на машинах ГАЗ, ЗИЛ, Москвич, Волга и других моделях, выпускавшихся в СССР.

Замок зажигания служит для подключения потребителей электрической энергии к бортовой сети авто, включал стартер для прокрутки коленчатого вала и запуска силового агрегата. Конструкция прибора не имела средств защиты от угона машины. При выходе из строя достаточно снять провода с контактных пластин, чтобы продолжать движение, достаточно замкнуть их между собой.

При невозможности провернуть устройство запуска, не надо сильно отчаиваться. Это может произойти из-за деформации самого ключа, заедания личинок. Прежде чем разбирать выключатель, попробуйте произвести реанимацию. Для этой цели хорошо подходит жидкость WD, её следует ввести в полость неисправного замка зажигания.

Иногда легонькое простукивание по корпусу восстанавливает работоспособность выключателя. Появление трудностей с проворачиванием ключа может быть вызвано естественным износом ламелей замка. Если имеется второй экземпляр ключа, сравните их и убедитесь в идентичности изделий.

При обнаружении заметного износа, закажите дубликат изделия.

Появление первых моделей ВАЗ показало водителям совершенно новую конструкцию прибора. Он имел устройство защиты от угона транспортного средства. После вытаскивания ключа происходила блокировка рулевого колеса, движение продолжать становилось невозможным. В эпоху дефицита топлива на АЗС водители выключали во время движения для экономии бензина зажигание, в результате происходила блокировка рулевого управления, приводящая к аварийным ситуациям.

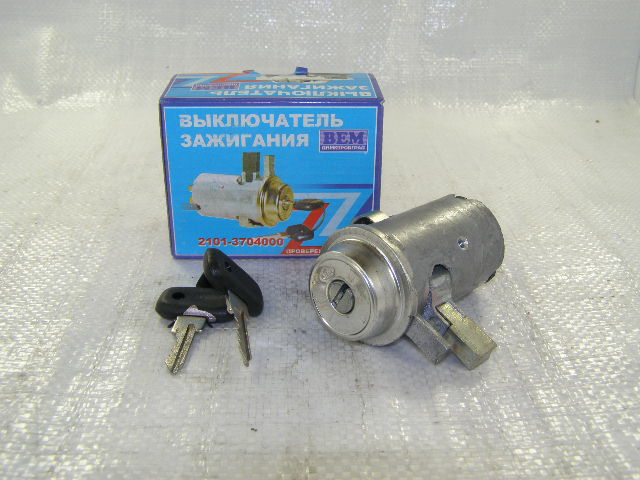

Фотография показывает представитель выключателей семейства ВАЗ 2101-2107.

Эта модель не является беспроблемным изделием, поломки случаются в таких узлах.

Причем проблемы случаются в контактной группе, механизме запирания, происходит заклинивание, россыпь личинки замка. Проблемы контактной группы решаются просто. Снимаются провода, в ручном режиме происходит коммутация цепей потребителей.

Продолжать движение можно длительное время, защищённость машины от угона практически становится равной нулю.

Чтобы не заклинило рулевое колесо, следует демонтировать неработающий прибор из посадочного места. Для этой операции потребуется несколько отверток с крестообразным и плоским лезвием. В первую очередь следует снять пластиковый кожух рулевой колонки, отсоединить проводку. Выключатель фиксируется винтами, их также следует вывинтить. Далее тонкой отверткой с плоским лезвием нужно утопить фиксатор, вынуть изделие наружу.

Для замены личинки его нужно разобрать, вам потребуется:

  1. Сверла диаметром 2 и 4мм;
  2. Шило с прочным жалом, длиной 30-40 мм;
  3. Бокорезы небольшого размера, нож.

Порядок замены личинки:

  • Хромированная крышка завальцована в трех местах, её нужно отогнуть и снять;
  • Под крышкой находят стопорный штифт, его следует вынуть;
  • Рядом с ним сверлят отверстие сверлом 4 мм глубиной примерно 2 мм;
  • В этом углублении меньшим сверлом сверлят отверстие, но под углом до штифта;
  • Когда сверло дойдет до него, сверление прекращают;
  • Теперь в дело идет шило, им штифт выталкивают наружу;
  • Острым кончиком ножа достают неисправную личинку.

Сборку нужно выполнить в обратном порядке.

Какие еще бывают устройства

Вам представлен выключатель следующего этапа модернизации, он устанавливался на автомобилях с передним приводом Российского производства

Замок зажигания этой конструкции стали устанавливать с левой стороны, как на машинах иностранного производства. В нем предусмотрена система, блокирующая руль. Система электрооборудования получила дополнительное реле. Если вдруг произошла произвольная остановка двигателя, нужно выключить зажигание, затем снова его включить, произвести пуск мотора.

Замок может сломаться в самый неподходящий момент. Качество изготовления отдельных устройств низкое, из-за этого может произойти поломка личинок в нем. В таких случаях меняют прибор новым, а кто-то меняет сердцевину. Замок зажигания этих моделей закрыт пластиковым кожухом, его перед заменой или ремонтом необходимо снять.

Для замены личинок нужно добраться до самого выключателя, удобно выполнить эту операцию при полностью снятом приборе. Понадобиться инструмент:

  1. Тонкие отвертки со шлицевым и крестообразным лезвием;
  2. Острозаточенное небольшое зубило;
  3. Сверло диаметром 2 мм;
  4. Молоток и плоскогубцы.

   Важно! Перед началом работ отсоедините «массу» аккумуляторной батареи.

Замок к рулевой колонке может крепиться двумя способами, двумя или четырьмя винтами со срезанными головками. Чтобы демонтировать выключатель зажигания винты срывают с места зубилом, а далее выворачивают плоскогубцами, как показано на фото.

Крепление замка зажигания к рулевой колонке.

Если таким образом не получилось снять, винты следует аккуратно высверлить. От замка зажигания отходит жгут проводов, он заканчивается разъёмом, его отсоединяют. Теперь появился доступ к стопорному штифту личинки, его нужно достать. В дело идет тонкая отвертка, по ней легонько постукивают, пробуют вытащить. При невозможности извлечения личинки с её помощью, нужно высверлить тонким сверлом. Новую деталь устанавливают в порядке обратном снятию.

К кардинальным мерам по разборке выключателя, замене внутренностей прибегают в крайних случаях, когда все способы «лечения» исчерпаны. Следует попробовать очистить от посторонних частиц канал для ключа. Для такой процедуры идеально подходит пилочка ручного лобзика. С её помощью легко извлекаются твёрдые частицы, попавшие в канал замка зажигания. Полезно промыть полость жидкостью для очистки карбюраторов.

Помните! Смазка, попавшая внутрь замка, активно собирает пыль и грязь, впоследствии затрудняющую работу устройства.

В некоторых случаях проблемы может создать деформация ключа, а если точнее, его изгиб. Причин этому достаточно, падение, неосторожное обращение, открывание бутылок с пивом и другие, иногда совсем неожиданные факторы. Положите лезвие ключа на ровную плоскую поверхность, проверьте их состояние. При обнаружении изгиба, его устраняют. Для этого желательно использовать предметы из мягких сплавов, чтобы ещё больше не деформировать ключ.

Руль блокирован, что делать

Такое может произойти при исправном замке зажигания, когда руль заклинил штифт противоугонного устройства после изъятия ключа. При попытке включить зажигание и запустить мотор ключ не проворачивается. Попробуйте одновременно левой рукой включать зажигание, а правой рукой проворачивать руль. После нескольких попыток ключ провернётся, руль удастся разблокировать. Следует учесть, что на иномарках руки нужно поменять, замок зажигания расположен с правой стороны рулевой колонки.

А что делать, если такие действия не привели к успеху, а продолжать движение необходимо? Придётся искать другие пути решения проблемы. Некоторые владельцы в порыве негодования просто ломают противоугонный штифт, но лучше попробовать иной способ, если имеется запас времени. Для этого придётся разобрать этот узел, чтобы разблокировать руль. Снимают пластиковый кожух рулевой колонки, как описано ранее.

После этого следует извлечь личинку, в некоторых случаях она свободно извлекается, а если возникли трудности, применяют дрель, свёрла. Вынутая личинка открывает доступ к приводу противоугонного штифта. В глубине виден крестообразный разрез, в который следует вставить мощную шлицевую отвёртку и провернуть штифт в открытое положение, разблокировать руль.

 Важно! Не пытайтесь применять вспомогательные инструменты для проворачивания ключа, его можно сломать, что ещё больше усугубит проблему.

Если такое случилось с иномаркой

Когда заблокировался руль на иномарке с «автоматом» посмотрите, чтобы рычаг коробки занимал положение «стоянка», в противном случае разблокировать руль не получится. Также применяют одновременное проворачивание рулевого колеса и ключа в замке зажигания. Если произошло заклинивание личинки, то можно попытаться её заменить.

На снимке виден процесс снятия выключателя Гольф 4.

Выполнить операцию несколько сложнее, чем на классике автозавода из г. Тольятти. Если заклинил руль на иномарке, придётся снимать руль. Это делать нужно с осторожностью, особенно на моделях, где имеется подушка безопасности. Перед началом работы обязательно отключите аккумуляторную батарею и сделайте все возможное для предотвращения самопроизвольного подключения. Это убережёт от возможного срабатывания подушки безопасности.

После удачного снятия подушки, колёса автомобиля следует установить в положение прямолинейного движения, это позволит в дальнейшем правильно установить руль. Чтобы правильно выполнить снятие, лучше всего обратиться к инструкции по эксплуатации автомобиля, в случае её отсутствия, поможет Интернет. В некоторых случаях придётся использовать съёмник для демонтажа рулевого колеса.

Вам придётся снять блок с подрулевыми переключателями, иначе к замку не добраться. Некоторые модели иномарок удерживают замки на шлицах рулевой колонки, снять замок в таком случае без специального съёмника проблематично. После его демонтажа, приступают к замене повреждённых личинок. Их замена также может произойти легко, а иногда требуется применение определённого инструмента и усилий.

Сделать это можно разными способами, надавить тонкой отверткой или шилом фиксатор, который удерживает в корпусе личинку. Для других моделей может потребоваться вмешательство по механической разблокировке механизма. Применяют дрель и набор сверл. В любом случае за консультацией обратитесь в инструкцию по эксплуатации автомобиля. Такие работы начинают проводить в том случае, когда имеется новая личинка для замка зажигания.

На снимке показано снятие блокировки личинок автомобиля фольксвагенНа снимке показано снятие блокировки личинок автомобиля фольксваген

А если ключ чипованный

Практически все современные машины имеют в системе электрооборудования электронные блоки управления, управляющие блоками и узлами машины, в том числе блокировкой. Сбой системы управления приводит к тому, что руль заблокировался, движение автомобиля, пуск мотора становятся невозможными. Снова возникает уже порядком надоевший вопрос о том, что делать в такой ситуации.

Когда традиционное покачивание с одновременным проворачиванием к успеху не приводит, попробуйте отключить аккумуляторную батарею на время. Его понадобиться от нескольких минут до получаса. Обычно это помогает, восстановить работоспособность автомобиля удаётся. Если руль заблокировался, то это происходит через механические устройства, а умная электроника не позволит произвести пуск силового агрегата.

В большинстве случаев проблемы можно предупредить, а то и не допустить появление. Особых приёмов или методов не потребуется, следует, лишь внимательно относится к ключам автомобиля, не допускать повреждения.

Периодически очищайте устройство от проникающей пыли и грязи, используя жидкость для очистки карбюратора. Не допускайте попадание влаги внутрь устройства, в зимнее время может произойти замерзание.

Если все же проблема «нарисовалась», не отчаивайтесь, а вдумчиво подойдите к её решению.

Источник: https://opuske.ru/zazhiganie/zamok-zazhiganiya/esli-zaklinil-zamok-zazhiganiya.html

Замок зажигания ВАЗ 2107, устройство,замена,ремонт

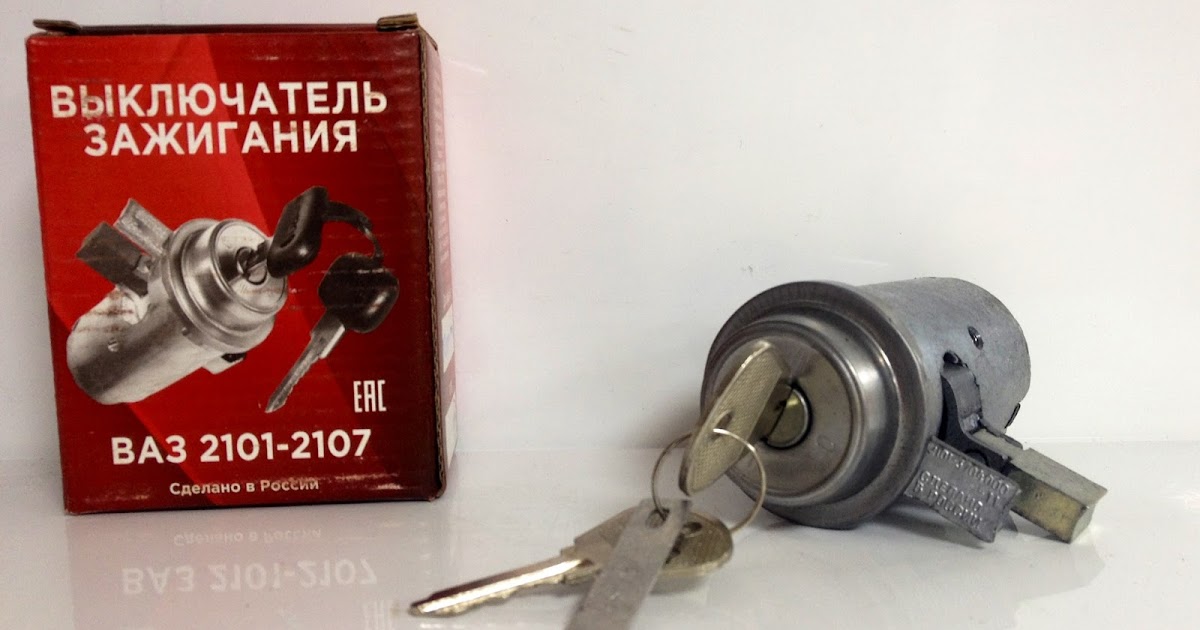

Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.

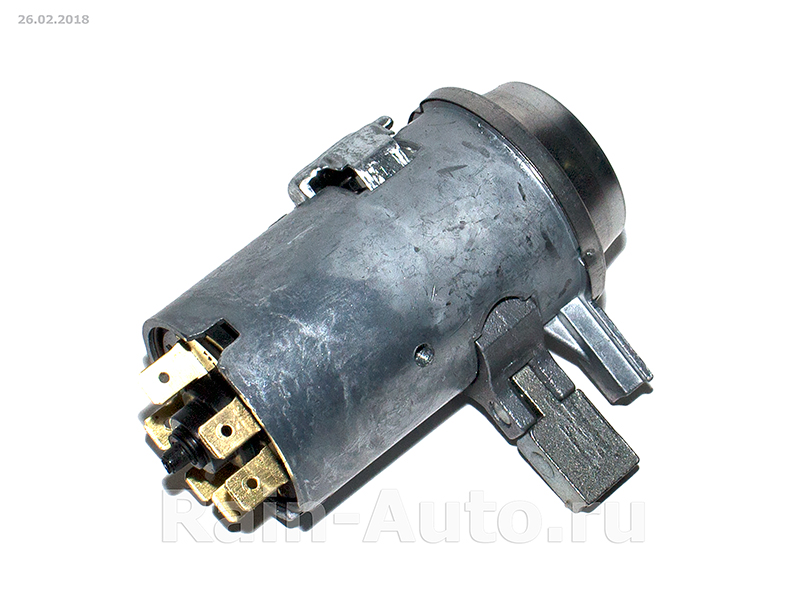

Устройство замка зажигания ВАЗ 2107

Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.

На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.

Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.

Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.

Неисправности замка зажигания ВАЗ 2107

При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.

Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера. В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”.

Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.

Замена контактной группы замка зажигания ВАЗ 2107

Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

  • Отключить провод “массы” от аккумулятора.
  • Повернуть ключ вертикально (в положение “0”).
  • Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
  • Снять кожух.
  • Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.

[tip]Совет: перед тем, как отключить провода от замка зажигания, желательно сделать отметки на проводах при помощи маркера, чтобы потом подключить их в правильном порядке. Если вы этого не сделали, можно воспользоваться следующей схемой подключения проводов:[/tip]

  • голубой с черной полосой на клемму 15;
  • коричневый на клемму 30/1;
  • розовый на клемму 30;
  • красный (пурпурный) на клемму 50;
  • черный на клемму INT.

Схема соединения проводов также указана на коробке.

  • Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
  • Вытащить старую контактную группу.
  • Вставить новую контактную группу.

[tip]Внимание: на ВАЗ 2197 до 1986 года выпуска устанавливались контактные группы с семью контактами, после 1986 — с шестью. Если проводов, идущих к замку 7, а вы уже купили контактную группу с 7 контактами, можно просто соединить провода 15/1 и 15/2 вместе, посадив их на клемму “15”.[/tip]

  • Установить стопорное кольцо в паз корпуса.
  • Подключить провода к выводом контактной группы.
  • Установит кожух на рулевую колонку и закрутить винты крепления.
  • Подключить к аккумулятору провод “массы”.
  • Проверить работоспособность замка.

На этом замена контактной группы завершена и машина готова к эксплуатации.

Замена замка зажигания ВАЗ 2107

Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:

  • Отключить “массу” от аккумулятора (если этого не сделать, вероятность короткого замыкания при демонтаже замка будет 100-процентной).
  • Выставить замок в положение “0”.
  • Открутить винты кожуха рулевой колонки.
  • Демонтировать кожух рулевой колонки.
  • Открутить два болта крепления замка зажигания.
  • Через технологическое отверстие в месте крепления замка нажать фиксатор, удерживающий корпус замка, и вытолкнуть замок с места установки.
  • Отсоединить провода, идущие к контактной группе замка зажигания.
  • Если необходимо поменять только механическую часть замка, отверткой вытащить стопорное кольцо, демонтировать контактную группу и переставить ее в новый замок.
  • Установить новый замок на посадочное место.
  • Закрутить болты крепления замка зажигания.
  • Присоединить провода к контактам замка зажигания в соответствии со схемой подключения.
  • Установить защитный (декоративный) чехол рулевой колонки.
  • Закрутить болты крепления защитного чехла.
  • Подключить провод “массы” к АКБ.
  • Убедиться в работоспособности замка зажигания.

Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.

Источник: https://semerkavaz.ru/ehlektrooborudovanie/remont-zamka-zazhiganiya-vaz-2107/

Как снять замок зажигания на автомобиле ВАЗ-2107 и самостоятельно произвести его замену?

Стартер на легковых автомобилях Тольяттинского автозавода быстро изнашивается по причине неудачной конструкции узла. Снять замок зажигания на ВАЗ 2107 в случае повреждения владелец транспортного средства сможет самостоятельно при наличии минимального набора инструментов.

Для проверки функциональности требуется выполнить такие действия:

  1. Проверить работу фиксирующего элемента. Для этого требуется провести рабочий цикл замка и убедиться в выдвижении ригеля при установке ключа в точку «III». При прохождении отметки «0» язычок фиксатора должен уйти внутрь. Вращение личинки должно происходить без заеданий.
  2. Попытаться вынуть ключ во всех положениях. Исправная личинка допускает изъятие ключа только в точке «III».
  3. Сделать небольшой стенд, позволяющий подключить к замку постоянное питание 12 вольт. Фактически необходимо подсоединить замок напрямую к аккумулятору или иному источнику питания.
  4. Поставить ключ в позицию «0» и проверить наличие питания на клеммах 30 и 30/1. Тестирование выполняется мультиметром или контрольной лампочкой.
  5. Провернуть ключ в точку «I». Проверить наличие напряжения на участках цепей 30/1NT, а также 30/1-15.
  6. В следующей позиции «II» дополнительно прозванивается цепь 30/50. В этом положении требуется удержание ключа, поскольку он возвращается назад под воздействием пружины.
  7. В точке «III» контролируется питание на цепи 30/1NT и 30/1.

Когда необходимо производить замену замка зажигания в авто?

Менять замок на ВАЗ 2107 приходится в случаях:

  1. Заедания бородки ключа при установке в личинку или при провороте. Ряд владельцев оттягивает момент замены, изготовляя новый ключ и промывая замок жидкостью WD-40.
  2. Заклинивание противоугонного стержня в любом положении.
  3. При невозможности включения стартера или других электрических цепей. Причиной неисправности является сломанная или подгоревшая контактная часть провода.

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторной машины приведено в таблице:

Цвет провода Номер контакта Функция
Сине-чёрный (двойной) 15 Служит для подсоединения цепей системы зажигания, отопителя и приборов
Розовый 30 Подаёт постоянное положительное напряжение
Двойной чёрный 1NT Предназначен для включения питания габаритных огней и фар
Красный 50 Управление работой реле стартера
Коричневый 30/1 Подача положительного питания

Установка проводки приведена на фото:

Схема подключения замка ВАЗ 2107 карбюратор

На инжекторной ВАЗ 2107 для контакта 1NT применена розово-чёрная изоляция. Вместо отдельных проводов использован пластиковый штекер, надевающийся на пины замка.

Схема подключения замка ВАЗ 2107 инжектор

Какие инструменты понадобятся для снятия и замены замка зажигания?

Чтобы снять замок зажигания на ВАЗ 2107 потребуется такой инструмент:

  • тонкая отвёртка или шило;
  • отвёртка с крестообразным жалом;
  • отвёртка со шлицевым жалом.

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.

Схема замка зажигания с указанием компонентов представлена на фото:

Конструкция узла

В состав замка зажигания входят:

  1. Блокирующий элемент вала рулевого управления.
  2. Корпусная деталь.
  3. Ответная часть для установки поводка от личинки.
  4. Диск контактной группы.
  5. Втулка контактной части.
  6. Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.

Демонтаж замка зажигания

Снятие выполняется по следующим шагам:

  1. Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
  2. Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
  3. Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.
  4. Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
  5. Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
  6. Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.

Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.

Фотогалерея

Отключение проводки Откручивание левого винта Откручивание правого фиксатора Утапливание фиксатора отвёрткой

Проверка и замена контактной группы

Чтобы поменять контакты в замке необходимо:

  1. Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
  2. Демонтировать контакты из замка.
  3. Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.

При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.

Установка и подключение нового замка

Установка нового или отремонтированного замка производится в такой последовательности:

  1. Вставить ключ в положение «0».
  2. Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
  3. Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
  4. Установить на место винты крепления.
  5. Смонтировать защитный кожух.
  6. Надеть клемму на батарею и протестировать работу устройства.

При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Возможны случаи, когда замок зажигания заклинивает, и личинку невозможно провернуть ни рукой, ни инструментом. Возможен вариант перелома ключа, когда часть бородки остаётся внутри скважины. В обоих случаях владельцу требуется демонтировать устройство с автомобиля.

Первый вариант демонтажа:

  1. Убрать рулевое колесо с вала. Руль крепится гайкой под ключ 24 мм, которую откручивать до конца не следует. Снятие руля со шлицов выполняется подпором ногами и ударами предплечий. После снятия детали со шлицевой части вала гайка откручивается полностью.
  2. Снять защитный пластиковый кожух рулевой колонки, закреплённый винтами с крестообразным шлицем.
  3. Открутить винты крепления замка.
  4. Нажать тонким инструментом на прижимную пластину, что позволит немного разблокировать деталь. Нажим выполняется через прорезь, имеющуюся на левой стороне замка. Нажатый фиксатор позволит сдвинуть корпус замка на себя.
  5. Ударами молотка, наносимыми по пластине справа, добиться проворота замка вокруг оси. Это даст гарантию от обратного ухода фиксатора.
  6. При помощи молотка и зубила разбить пластину. Удары наносить аккуратно, чтобы не повредить блок подрулевых переключателей.
  7. После удаления пластины станет виден запорный стержень, установленный в двух проушинах. Одна из проушин легко просматривается через отверстие.
  8. Разбить проушину зубилом или отвёрткой с плоским жалом.
  9. Нажать снова на пластину через прорезь слева и потянуть его вверх. Он должен сместиться на 10-12 мм.
  10. Нанося удары молотком по корпусу замка (в районе установки штекера), стянуть его с вала.

Второй вариант:

  1. После того, как будет утоплен фиксатор через прорезь на левой части замка, необходимо вытащить замок на максимальное расстояние.
  2. Справа на замке есть площадка с текстом и номером. Под неё вставляется клин (отвёртка).
  3. После этого ударной отвёрткой или зубилом срубается площадка с надписями.
  4. Отвёрткой через отверстие задвинуть штырь фиксатора и снять замок с вала.

Третья методика заключается в разрушении замка резким рывком:

  1. Один человек садится на водительское кресло, второй — на пассажирское.
  2. Необходимо одновременно резко рвануть руль, что вызовет разрушение фиксатора.
  3. После этого замок снимается обычным методом. Стоит отметить, что сломать рывком удаётся только замки поздних выпусков, изделия времён СССР таким образом сломать труднее. Кроме этого, есть риск повреждения элементов рулевого управления.

Встречаются другие методики снятия заклинивших замков зажигания на ВАЗ 2107 — распил корпуса, проворот или высверливание личинки и другие. Конечный выбор способа демонтажа остаётся за владельцем автомобиля.

Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».

Как заменить замок зажигания без ключа?

Замена замка без оригинального ключа выполняется по следующим шагам:

  1. Демонтировать пластиковый кожух.
  2. Поддеть тонким жалом отвёртки кольцо с нанесёнными положениями ключа.
  3. Снять кольцо, под которым будет расположена личинка.
  4. Вбивать отвёртку в зазор между личинкой и корпусом для расшатывания крепёжного штифта.
  5. После того как штифт выпадет, вынуть личинку.
  6. Под личинкой установлен подвижный элемент, который отжимается при повороте замка ключом. Его надо отжать для разблокировки вала.
  7. Снять устройство с рулевой колонки и заменить новым.

Способы проверки замка от канала «Автоэлектрика ВЧ».

  Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/vaz/2107/kak-snyat-zamok-zazhiganiya-na-vaz2107/

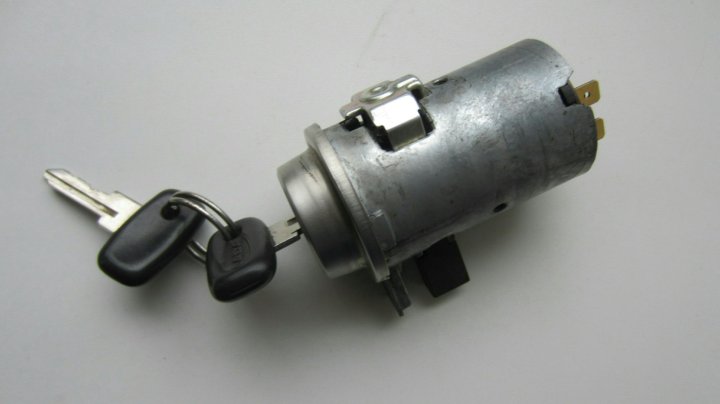

Замена замка зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Замок зажигания – без него трудн

Замена замка зажигания на ВАЗ-2107 своими руками: пошаговая видеоинструкция

Предназначение замка зажигания ясно из его названия, но, как и прочие элементы и механизмы в автомобилях он имеет свойство ломаться. Кстати, в моделях народной классики от ВАЗ выход из строя данного элемента происходит не так уж и редко.

Причины поломок и их проявления

Самые распространенные причины поломки замка зажигания и их симптомы:

  1. Поломка секрета – сложно повернуть ключ, его может подклинивать или даже вообще перестанет проворачиваться.
  2. Подгорание контактной группы – если становятся неисправными контакты на фишке, завести автомобиль с первого или даже второго раза не получится. Возможно, вам придется проделать эту процедуру раз 5-6 раз.

Чтобы проверить свои предположения по поводу второго типа неисправности, воспользуйтесь «контролькой»: один контакт подключается к минусу на аккумуляторе, а второй к малой клемме на реле втягивания или разъемной фишке провода 50. Вам понадобится посторонняя помощь, чтобы включать зажигание во время этого теста. При повороте ключа до упора загорается контрольный индикатор, если этого не происходит – отсутствует команда с замка, а именно его контактной группы.

Можно произвести замену только самой группы. Но большинство автовладельцев, столкнувшихся с такой проблемой, предпочитают менять весь замок, якобы это проще и поможет отсрочить повторений инцидента с контактами.

Но даже приобрести качественную деталь для авто Жигули достаточно проблемно. Выбор огромен, хоть цены не так уж и высоки. Но проблема в том, что продавец может предоставить вам подделку под видом фирменного замка, и это уже действия на ваш страх и риск. Без ключа не заводится мотор, а при сломанном замке от него нет толку.

Читайте также: Замена задних тормозных колодок на ВАЗ-2107

Подготовка

Производитель замка для Жигулей весьма важен. Многие, прошедшие тернии этого выбора, настаивают на отличном качестве механизмов русского производства ДААЗ, который достаточно легко найти.

При покупке контактной группы вы столкнетесь с массой подделок, качественных и откровенно халтурных, потом будьте внимательней и если колеблетесь, возьмите с собой друга, разбирающегося в подобных вещах. Возьмите с собой обязательно магнит, с помощью которого легко определить работоспособность группы контактов для замка зажигания. Отсутствие примагничивания является хорошим признаком. Помните, что, сэкономив раз, – заплатите во второй больше.

Полноценная замена замка зажигания на автомобиле ВАЗ-2107 инжектор производится достаточно легко, даже если вы это будете проделывать впервые.

Пошаговая процедура замены замка, группы контактов и личинки

После того как вы приобрели новую деталь, для ее замены вам понадобятся простые инструменты:

  • набор отверток;
  • шило.

Да, этого более чем достаточно. Если нет шила, получится обойтись самой маленькой плоской отверткой.

Ваши действия:

  1. Снимите с аккумулятора минусовую клемму – это обязательно при демонтаже замка.
  2. Поверните ключ до горизонтального положения «0».
  3. Избавьтесь от крепежных винтов пластикового кожуха колонки руля. Они находятся снизу. Для удобства можете снять и сам руль.
  4. Открутите пару-тройку винтов на креплении самого замка.
  5. С помощью шила или отвертки нажмите фиксирующий элемент и вытяните неисправный замок.
  6. Провода или фишку с ними отключите от извлекаемого механизма. С фишкой проще, но мы распишем более распространенный вариант – без нее.
  7. На этом пункте заканчивается замена замка. Вы просто меняете вытянутый сломанный на новый, а затем совершаете в обратной последовательности вышеперечисленные действия.
  8. При замене только группы придется еще повозиться. Подденьте отверткой кольцо стопора и извлеките контактную группу. Вставляйте приобретенную деталь так, чтобы полностью совпадали пазы и шток на секрете. В ином случае не будет работать.
  9. Потом подключите провода к замку по схеме на фото: 50 – стартер (красный), 15 – зажигание и приборы при его включении (синий с темной полосой), 30/1 – (коричневый), INT – питание фар и габаритов (черный), 30 – (розовый).

При замене группы случается, что в приобретенной только 6 контактов, а на замке их 7. Так случается только со старыми моделями, и вам придется покупать новую группу. Можно еще попробовать подключить два провода 15/1 с 15/2 к 15-й клемме.

Если ключ сломан, потерян и заблокирован, вы можете заменить только личинку:

  1. Работа проводится с самим замком, который нужно предварительно извлечь из машины по указанному ранее методу, используемому при замене элемента.
  2. На верхней хромированной крышке отожмите 3 завальцовки и снимите ее.
  3. У запорного стержня найдите штифт стопора.
  4. Рядом с ним просверлите углубление в 2 мм глубиной (сверлом на 4 мм).
  5. Достигнув штифта, прекратите сверление.
  6. Упритесь шилом в штифт и приподнимите его над корпусом.
  7. Подденьте бокорезами штифт и вытащите.
  8. Подденьте личинку ножом со стороны вытащенного элемента и извлеките ее.

Читайте также: замена моторчика печки ВАЗ-2107

Замена происходит в обратном порядке, за исключением сверления – только сборка.

Как снять замок зажигания на ВАЗ-2107 своими руками: пошаговая видеоинструкция

Многие детали в автомобилях переживают различные модификации, но есть и такие, что остаются неизменными. Замок зажигания относится как раз к последним. Это ключевая составляющая любого транспортного средства, без которой оно остается бесполезной глыбой металла, винтиков да гаек.

Заведение мотора, его остановка, контроль регулировка электроники – все это функции замка зажигания.

Зачем он нужен

Едва только появились автомобили, ключа зажигания не было, а движок заводился с помощью кривого элемента для двигателя, который был довольно большим и втыкался спереди или сзади авто. Таким образом, получалось, что мотор заводили вручную в прямом смысле.

Сейчас же эту функцию унаследовал стартер, поворачивающий ДВС за маховик – плоский большой диск с зубьями. Расположен этот диск между двигателем и сцеплением.

При запуске цепляются зубцы на маховике и стартере, что позволяет раскрутиться двигателю по направленному управляющему сигналу из замка зажигания.

Происходит это не без участия мощности аккумулятора, конечно.

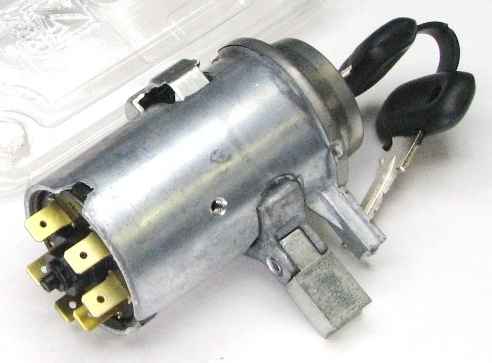

Замок зажигания – устройство, обеспечивающее при его включении подачу электрического тока от аккумуляторной батареи к тяговому реле. Это своеобразный первый толчок к движению транспортного средства. Потому замок зажигания является важным элементов, и когда он ломается, замены не избежать, а чтобы установить новый, нужно снять старый.

Читайте также: Замена зажигания на ВАЗ-2107

Снятие устройства с авто

Для того чтобы знать, как снять замок зажигания на автомобиле ВАЗ-2107, нужно обладать пониманием не только его функционала, но и устройства. Состоит данный элемент у «Жигулей» с двух частей – механизм переключения и контактная плата. Важность обеих составляющих существенна еще и потому, что если выйдет из строя одна, все устройство работать не будет.

Снимать замок может понадобится по разным причинам:

  • устройство не работает, хотя ключ не сломан;
  • заклинивший ключ при блокировке руля;
  • сломанный ключ остался в секрете;
  • владелец потерял ключи от авто и т. п.

Пошаговый демонтаж замка:

  1. Снимите декоративный чехол рулевого вала.
  2. Обесточьте транспортное средство, отсоединив минусовую клемму аккумулятора.
  3. Отсоедините от замка пакетник проводов.
  4. Вставьте ключ и переведите его в нулевое положение – «Выключено». Во время этого нужно поворачивать баранку руля немного влево и вправо, чтобы перевести в необходимое положение заблокированный рулевой вал и отключить противоугонный механизм.
  5. Освободите крепление замка, избавившись от фиксирующих к кронштейну рулевого вала винтов.
  6. Отожмите шилом, маленькой отверткой или крепкой проволокой фиксатор.
  7. Вытащите замок с его посадочного места.

После этого вы можете заменить нерабочее устройство на приобретенное новое, починить группу контактов, личинку. Но сначала лучше будет проверить якобы сломанный элемент на работоспособность, может, и не в нем дело.

Чтобы проверить замок зажигания понадобится омметр, называемый еще мультиметром.

По очереди подключайте клеммы прибора к замковым выводам, которые соответствуют конкретному положению ключа в нем. Стремящееся к нулю сопротивление говорит о том, что контактная группа вполне исправна. Если же сопротивление больше нуля – контакты пригорели или подверглись окислению.

Для того чтобы заменить группу контактов замка, достаточно: снять с его основания стопорное кольцо, извлечь из корпуса устройства саму группу и заменить ее на новую.

Читайте также: Замена задних тормозных колодок на ВАЗ-2107

Если вы не хотите сами этим заниматься, всегда можно обратиться за помощью к специалистам.

Как заменить замок зажигания ВАЗ-2107

Для включения основных цепей автомобиля служит выключатель (замок) зажигания, который состоит из контактной части и механического противоугонного устройства.

Стержень противоугонного устройства выдвигается, если ключ вынуть из замка.

Запорный стержень утапливается, освобождая рулевой вал, при повороте ключа из положения «стоянка».

Отсоединяем минусовую клемму аккумуляторной батареи.

Снимаем кожух рулевой колонки.

Снимаем колодку проводов с выводов выключателя зажигания.

Крестообразной отверткой отворачиваем винт крепления выключателя зажигания к кронштейну рулевого вала

Поворачиваем ключ в замке выключателя в положение «0» («выключено»)

Тонкой отверткой поджимаем фиксатор через отверстие в боковой стенке кронштейна, вынимаем выключатель на себя

Новый выключатель зажигания устанавливаем в последовательности, обратной снятию, предварительно вставив в замок ключ и повернув в положение «0» («выключено»).

Замена контактной части выключателя зажигания

Коммутация клемм выключателя зажигания

Положение ключа

Контакты

под

напряжением

Включаемые цепи

0 (выключено)

30 и 30/1

I (зажигание)

30-INT

Наружное освещение.

Очистители и омыватели ветрового стекла и фар

30/1-15

Обмотка возбуждения генератора.

Система зажигания.

Система управления пневмоклапаном карбюратора.

Указатели поворота.

Контрольные приборы. Отопитель.

Обогрев заднего стекла. Свет заднего хода

II (стартер)

30-INT

См. положение I

30/1-15

См. положение I

30-50

Стартер

III (стоянка)

30-INT

См. положение I

Снимаем выключатель зажигания.

Поддев тонкой отверткой, снимаем стопорное кольцо

Вынимаем контактную часть из корпуса выключателя

Собираем и устанавливаем выключатель в обратной последовательности, учитывая, что:

пазы в корпусе выключателя и выступы контактной части имеют разную ширину, поэтому контактная часть устанавливается в выключатель только в одном положении.

При сборке ориентируемся по выводам «15» и «30», которые должны быть напротив запорного стержня замка

Лучшее соотношение цены и качества на автомобиль ваз 2107 - Выгодные предложения на автомобиль ваз 2107 от глобальных производителей автомобилей ваз 2107

Отличная новость !!! Вы попали в нужное место для автомобиля ваз 2107. К настоящему моменту вы уже знаете, что, что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но, возможно, вам придется действовать быстро, поскольку этот топ для автомобиля ваз 2107 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы им скажете, что приобрели свой автомобиль ваз 2107 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе автомобиля Ваз 2107 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car vaz 2107 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Устройство карбюратора ВАЗ 2107.Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Каждый автомобилист рано или поздно начинает задумываться о том, как устроен автомобиль, простая езда становится неинтересной. Новички стремятся самостоятельно ремонтировать различные детали своих автомобилей. ВАЗ-2107 - идеальная первая машина. Многих интересуют вопросы регулировки карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 были установлены устройства нескольких типов.Это ДААЗ-2107 производства Озон и Солекс. До того, как модель сняли с производства, она комплектовалась продуктами Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Также устройство оснащено игольчатым клапаном, фильтрами, камерой смешения, дросселем и дросселем. Есть воздушная заслонка, экостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной топливной смеси для силового агрегата.

Принцип работы

Чтобы лучше разобраться в устройстве карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самостоятельной настройке устройства. Это очень полезная информация. Итак, топливо попадает в поплавковую камеру, где уровень топлива регулируется с помощью поплавка. Когда деталь выскочит, это вызовет срабатывание игольчатого клапана. Последний перекрывает доступ к бензину.

Перед поступлением в камеру топливо очищается через фильтр.Затем бензин делится между первой и второй камерой. Он проходит через топливные жиклеры. Горючая смесь - это не только бензин, но и кислород. Итак, чистый воздух, прошедший через воздушный фильтр, проходит через форсунки. В состав карбюраторного устройства ВАЗ-2107 входят также специальные эмульсионные колодцы и трубки. В них бензин смешивается с воздухом, в результате чего смесь легко воспламеняется.

Далее эта эмульсия попадает в эконостат, а затем в распылительное устройство, попутно обогащаясь.Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С потоком воздуха смесь попадет прямо в центр смесительной камеры. В двигателе топливо, смешанное с воздухом, проходит через дроссель, и дроссель управляется педалью акселератора. Жиклеры, с помощью которых двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин забирается из второй камеры.В полной мере он используется только при выполнении обгонов или острой необходимости набрать скорость.

Чтобы двигатель работал нормально, карбюратор должен быть в идеальном состоянии. Держите форсунки в чистоте. Также все рабочие поверхности должны быть чистыми. Карбюратор ВАЗ-2107 ДААЗ довольно прост, и он неприхотлив, в отличие от импортных моделей. Прекрасно работает даже на недорогом отечественном бензине, не имеющем особого качества.

Карбюратор Solex

Можно очень долго спорить, что лучше - «Солекс» или «Озон».Но эти аргументы ни к чему не приводят. Рассмотрим устройство модификации карбюратора «Солекс» для «семерки». Устройство карбюратора ВАЗ-21073 «Солекс» тоже достаточно сложное. В целом агрегат состоит из корпуса и крышки. В первой две камеры смешения, оборудованные диффузорами. Также есть поплавковая камера, эмульсионные колодцы и жиклеры для топлива и воздуха. В устройстве предусмотрены ускорительный насос, экономайзер, экономайзер, винты регулировки, дроссельная заслонка и пусковое устройство карбюратора ВАЗ-2107.

Теперь переходим к крышке. В нем есть штуцеры для топлива, а также шпильки для крепления воздушного фильтра. Он также имеет соленоидный клапан и горловины двух смесительных камер. В крышке предусмотрены каналы для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще несколько элементов.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства владельцев автомобилей. Специалистов по карбюраторам сейчас очень мало, и такие машины до сих пор ездят по нашей стране.И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраивать себя. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятным. Для настройки не требуется специальных знаний.

Как почистить карбюратор ВАЗ 2107?

Любое транспортное средство всегда должно работать бесперебойно и стабильно. А чтобы в этом убедиться, автолюбитель должен понимать, что происходит с его железным другом, и уметь устранять даже небольшие поломки.А если ваш ВАЗ-2107 во время поездки без видимой причины останавливается или даже заводится, возможно, причина поломки в карбюраторе.

Выхода из ситуации три - чистка, установка карбюратора ВАЗ-2107 или его полная замена. Но в любом случае следует знать, через какие этапы нужно пройти, чтобы его демонтировать. На самом деле все не так уж и сложно, как кажется на первый взгляд, и произвести замену, а возможно и тюнинг карбюратора ВАЗ-2107 можно самостоятельно.

В чем причина?

С этой проблемой сталкиваются не только владельцы «семерки». У всех, у кого машина работает на карбюраторе, возникают проблемы с его чисткой. Но почему это происходит? А все дело в том, что вместе с бензином в двигатель попадает разная соринка и прочая грязь, что реально не увеличивает ресурс всей топливной системы и двигателя в целом. Поэтому необходимо делать периодическое обслуживание топливной системы, а именно чистить карбюратор (модель 2107 не исключение), хотя бы раз в год.

Как снять и отремонтировать эту деталь? Пошаговая инструкция

Так что перед тем, как приступить к разборке, нужно точно определить, где находится карбюратор 2107. Запчасть крепится под воздушный фильтр и имеет четыре болта, которые нужно открутить. Лучше делать это гаечным ключом. Далее отсоедините тросик газа и шланг подачи бензина. Когда карбюратор 2107-й модели уже практически не имеет соединительных механизмов, откручиваем пять верхних болтов, чтобы его можно было снять полностью.Затем снимите топливный жиклер и электромагнитный клапан с карбюратора.

Теперь возьмем небольшую отвертку и сами разберем ее. Механизм. Сначала выньте из него ось поплавков, а затем и все поплавки. Важно помнить, что этот процесс требует максимальной точности, иначе все извлеченные вами детали деформируются и больше не будут использоваться.

Карбюратор 2107-й модели, как и все остальные, имеет крышку, которую на этом этапе нужно снять.Оцените состояние прокладки. Если у него много повреждений, лучше поменяйте. Далее откручиваем 4 болта крепления крышки стартера и снимаем пробку топливного фильтра. Все, теперь карбюратор 2107 модели ВАЗ легко чистится.

Как мне помыться?

Для этого необходимо приобрести на рынке или в авто-магазине специальную жидкость, которая называется: «Для очистки карбюратора».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
