Зарядное из бп компьютера. Как сделать зарядное устройство из блока питания компьютера: пошаговая инструкция

Как переделать старый компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Какие инструменты и детали понадобятся. Какие блоки питания подходят для переделки. Как правильно собрать и настроить зарядное устройство. Какие меры предосторожности нужно соблюдать.

Выбор подходящего блока питания для переделки

Для создания зарядного устройства подойдет не любой компьютерный блок питания. Необходимо выбрать модель, соответствующую следующим критериям:

• Мощность не менее 300-350 Вт
• Наличие микросхемы TL494 или ее аналогов (KA7500, DBL494 и др.)
• Исправное состояние всех компонентов
• Желательно наличие защиты от перегрузки и короткого замыкания

Перед началом работы необходимо проверить работоспособность блока питания, подключив его к компьютеру или замкнув зеленый и черный провода на основном разъеме.

Необходимые инструменты и компоненты

Для переделки блока питания в зарядное устройство понадобятся:

• Паяльник и припой
• Отвертки
• Мультиметр
• Изоляционная лента
• Переменный резистор на 100 кОм
• Светодиод
• Амперметр и вольтметр (или комбинированный прибор)
• Провода и клеммы для подключения аккумулятора

Также может потребоваться замена некоторых конденсаторов, если они вздулись или потекли.

Пошаговая инструкция по переделке блока питания

1. Разберите корпус блока питания, отключите все лишние разъемы и провода.

2. Найдите на плате микросхему TL494 (или аналог). Она обычно расположена рядом с силовым трансформатором.

3. Отключите цепь обратной связи, идущую к выводам 1, 2 и 16 микросхемы TL494. Для этого аккуратно перережьте дорожки на плате.

4. Удалите резисторы R1 (около 28 кОм) и R2 (5-10 кОм), подключенные к выводам 1 и 2 микросхемы.

5. На место R1 припаяйте переменный резистор 100 кОм. Его средний вывод подключите к выводу 1 микросхемы.

6. Припаяйте провода для подключения амперметра и вольтметра.

7. Установите светодиод для индикации работы устройства.

8. Припаяйте выходные клеммы для подключения аккумулятора.

9. Соберите корпус, установите измерительные приборы и регулятор напряжения на переднюю панель.

Настройка и проверка работы зарядного устройства

После сборки необходимо настроить и проверить работу устройства:

1. Подключите зарядное устройство к сети через лампочку 60-100 Вт для ограничения тока.
2. Измерьте выходное напряжение — оно должно регулироваться в пределах 0-15 В.
3. Подключите автомобильную лампу 12 В в качестве нагрузки и проверьте ток.
4. Убедитесь в отсутствии нагрева компонентов и странных звуков при работе.
5. Проверьте срабатывание защиты при коротком замыкании выходных клемм.

Только после успешного прохождения всех проверок можно приступать к зарядке реального аккумулятора.

Правила безопасности при работе с зарядным устройством

При использовании самодельного зарядного устройства необходимо соблюдать следующие меры предосторожности:

• Не оставляйте включенное устройство без присмотра
• Заряжайте аккумулятор только в хорошо проветриваемом помещении
• Не допускайте попадания влаги на зарядное устройство
• Периодически проверяйте температуру аккумулятора и зарядного устройства
• При появлении нехарактерных запахов или звуков немедленно отключите устройство
• Не превышайте максимально допустимый ток зарядки аккумулятора

Соблюдение этих простых правил обеспечит безопасную и эффективную работу самодельного зарядного устройства.

Преимущества и недостатки самодельного зарядного устройства

Зарядное устройство из компьютерного блока питания имеет ряд преимуществ:

• Низкая стоимость изготовления
• Возможность регулировки напряжения и тока
• Компактные размеры
• Наличие защиты от перегрузки и короткого замыкания

Однако есть и некоторые недостатки:

• Отсутствие автоматического отключения при полном заряде
• Необходимость периодического контроля процесса зарядки
• Возможные проблемы с электромагнитной совместимостью

Несмотря на недостатки, при правильной сборке и использовании такое зарядное устройство может прослужить долгие годы.

Альтернативные варианты использования переделанного блока питания

Помимо зарядки автомобильных аккумуляторов, переделанный блок питания можно использовать для других целей:

• Лабораторный блок питания для радиолюбительских экспериментов
• Источник питания для автомобильной аудиосистемы
• Зарядное устройство для аккумуляторов других типов (свинцово-кислотных, литий-ионных)
• Блок питания для светодиодных лент и других маломощных устройств

Универсальность и надежность конструкции позволяет найти множество применений для такого устройства в быту и любительской электронике.

Зарядное устройство из блока питания пк

Зарядное устройство из компьютерного БП. Если у вас лежит старый блок питания от компьютера, ему можно найти легкое применение,особенно если вас интересует зарядное устройство для автомобильного аккумулятора своими руками. Внешний вид данного устройства представлен на картинке. Переделку легко осуществить, и позволяет заряжать аккумуляторы емкостью Автомобильные аккумуляторные батареи АКБ имеют электрическую ёмкость Являясь свинцовыми кислотными аккумуляторами, они требуют для своего заряда ток 5,

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• переделка бп компьютера в зарядное устройство схема 7500
• Зарядное устройство для АКБ автомобиля из блока питания ПК
• Зарядное устройство на основе блока питания ATX
• Зарядное устройство для автомобильного аккумулятора из блока питания компьютера.
• Зарядное устройство из БП от компьютера
• Зарядное из компьютерного блока питания.
• Автомобильное зарядное устройство из блока питания компьютера
• Автоматическое зарядное устройство из БП ПК
• Зарядное устройство из блока питания AT-ATX.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Зарядное устройство из компьютерного блока питания (ПОДРОБНО).

переделка бп компьютера в зарядное устройство схема 7500

С Паяльником Четкий лабораторник. Wladimir Karpenko а как сделать выше напряжение? Black Сделал всё по этой схеме. Блок выключается когда поднимаю напряжение выше 13 вольт, что делать? Владимир Лукьянов А в схеме итальянца выходной трансформатор не переделывается? Кто действительно хочет знать и понимать принцип переделки на тл, заходите на канал: Алексей Кулагин.

Человек подробно рассказывает о переделке, прямо таки разжевывает все. Смысл в том, чтобы не «поганить» бп и легким движением руки, подключая приставку, получить лабораторный бп. Вопрос уместен, ведь минимум манипуляций не спалят бп, к тому же, подойдет практический любой бп, а собрать приставку практически из «мусора» -это дар всем подписчикам.

Если приставка будет требовать отладки, но нужно стабильно 12 или 15 вольт, отключил приставку и чудо, у нас рабочий источник питания со стабильным напряжением! Жаль 2 лайка поставить нельзя. Григорий Хоменко когда выйдет версия с защитой от переполюсовки и кз??? Алекс Кулиш Спасибо тебе Касьянич,хороший ты человек. Вадим Ковальчук Ака а как ты его запустил не убрав защит ,или расказывай все или ре мороч голову. Vovan Vovan Все сделал так же Ну блок уходит в защиту. Владимир Миронов Очень занимательное видео!

Усложнил блок. Медленно четко описаны. Роман Баширов Зарядное не годиться, нужно больше напряжение. Light Dog АКА, люблю твои видео, спасибо, что ты есть!

Сергей Морин да он и так зарежает и без переделки. Сухроб Исхаков Можно ли напряжение поднять до 30 вольт? Игорь Богдан Сложно,я заколхозил китайский дсдс понижающий преобр. Питание с АТХ двух полярное 24В ,заряжаю все!!! Даже аккб авто. Val Shaev Даже если я знаю что и как, но доставляет удовольствие то, как автор чётко и ясно объясняет.

У меня-бы терпения не хватило.. У меня 13в. Богдан Кулинич А амперметр не будет врать из-за шунта? У него ж ещё и свой шунт есть Богдан Кулинич Спасибо! А что нужно поменять, чтоб напряжение больше 15 вольт получить? Регулятор на большее сопротивление или как? MrBazun74 Да. Но у меня блок на шим hsb. Сделай пожалуйста переделку из блока с таким шимом. Евгений Кудрявцев Молодец. Всё класно и подробно. Обязательно сделаю. Только один вопрос.

Можно другие модификации блоков использовать для переделки под зарядник. Дмитрий Краснов А как сделать больше напряжение?

Вентилятор постоянно крутит? Защита от КЗ есть? Сергей Кулиев Ролик хороший. Способ переделки далеко не простейший с точки зрения начинающего. Начинающему не осилить. Но это сугубо личное мнение. Николай Чиркин Блин как всё сложно. Ruslan Izmailov Можно ли сделать азу из блока питания powerlight вх. Если да то как можно уменьшить. Vladjanja Vladjanja на 20 ампер возможно из компьютерного блока — 12 в 20А. За видос спасибо!

Izo Koidzuki Было б совсем шикарно, если бы вентилятор не работал постоянно, а включался только при нагреве радиатора до определенной температуры. Nikita Youtube Ребята, нужна помощь! Нашел старый БП, собрал как по схеме, подключил через лампу — вроде заработало.

Но при прямом подключении в сеть сгорел предохранитель -поменял. Снова включил, на этот раз сгорел термистор. В чем может быть причина? S : КЗ нет! Simple Electronic Please make vedio in English i request you please please please.

Thank you. Sid Smantser George Shovnadze shikarno!!!

Gerg Petevotov Для зарядки не обязательно регулируемый. От микрухи первой ноги идут 3 резистора. Тот что на 5 вольт выпаять. Потом вместо переменника постоянный впаиваем. Делал кучю и все довольны. Андрей 77 Показал бы кск блок fps переделать другое дело щас этих тл уже НЕТ нигде.

Николай Решетников круто но для большинства овер сложно. Storroj Спасибо за инфу, все заработало с первого раза. Только выше 15 вольт защита срабатывает, но эт не критично. Abdul Nurbek Здравствуйте! Marat Elektronik Больше Лайков! Виктор Гусаров Масса подобных переделок циркулирует по сети.

Эта, во всяком случае для меня — лучшая!! Взял за основу. Буду делать. Сергей Духанин А можно осуществить защиту от КЗ? И если можно,то как? Думаю,вопрос интересует не только меня Narkoman ну как же без него.

Stranger И где обещанные доработка защита от переполюсовки питания и более детальные тесты? Поскольку нет стабильной роботы ток проверить не могу. . Сначала сделаю регулировку по напряжению потом с током разберусь. Если кто то может помочь в моем вопросе буду очень благодарен.

Theodor Nette Задрали уже с TL Константин Е где же видео с зашитой от переполюсовки очень хочется посмотреть исполнение. Aleksey Camodelkin Я сторонник трансформатора. Для меня тр-р лучше всей электроники. Его замкнуть можно. Лично испытывал Акб потом вытаскивал пластины и смотрел. Дмитрий ЯсноЛесский Просто атдуши, спасибо Правда. Пытался запилить свой, но он выводит максималку, и не регулирует А ещё я его бояться стал, потому, что он кусается каждый раз случайно касаюсь сетевой части Сейчас всё будет хорошо, спасибо.

Kinder Сделай перепайку контактов на переменном сопротивлении,что бы прибавлялось напряжение по часовой а не наоборот. Василий Байраков Касьян,а на отдельной плате потенциометр 1к должен быть на сколько ампер?

Зарядное устройство для АКБ автомобиля из блока питания ПК

Зарядное устройство из компьютерного блока питания для автомобильной аккумуляторной батареи можно собрать самостоятельно. И такой агрегат пользуется популярностью. Ведь на его подготовку требуется минимум средств. При этом получается эффективное ЗУ.

За основу была взята схема описанная в статье «Компьютерный блок питания — зарядное устройство». Согласно инструкции для переделки подойдет.

Зарядное устройство на основе блока питания ATX

Зарядное устройство для автомобильного аккумулятора из блока питания компьютера. На этой странице я вкратце расскажу Вам о том, как своими руками переделать блок питания персонального компьютера в зарядное устройство для автомобильных и не только аккумуляторов. Зарядное устройство для автомобильных аккумуляторов должно обладать следующим свойством: максимальное напряжение, подводимое к аккумулятору — не более Именно такой способ зарядки реализуется на борту автомобиля от генератора в штатном режиме работы электросистемы автомобиля. Однако, в отличие от материалов из этой статьи, мною была избрана концепция максимальной простоты доработок без использования самодельных печатных плат, транзисторов и прочих «наворотов». Блок питания для переделки подарил мне друг, сам он его нашел где-то у себя на работе. Из надписи на этикетке можно было разобрать, что полная мощность данного блока питания составляет Вт, но по каналу 12В можно потреблять ток не более 8А. Вскрыв этот блок питания я обнаружил, что в нем нет микросхемы с цифрами «» как то было описано в предлагаемой выше статье , а основой его является микросхема UC Однако, эта микросхема включена не по типовой схеме и используется только как генератор импульсов и драйвер силового транзистора с функцией защиты от сверхтоков, а функции регулятора напряжения на выходных каналах блока питания возложены на микросхему TL, установленную на дополнительной плате:.

Зарядное устройство для автомобильного аккумулятора из блока питания компьютера.

В конечном итоге мы получим зарядное устройство с линейной характеристикой выходного тока. Это означает, что зарядка будет происходить в два этапа — постоянным заданным вручную током до набора заданного напряжения, затем постоянным заданным напряжением. При этом выходной ток будет плавно снижаться вплоть до нуля, когда заряд будет полностью окончен. Это самый правильный способ зарядки. Также мы добавим режим десульфатации аккумуляторной батареи.

Нужны еще сервисы?

Зарядное устройство из БП от компьютера

Автомобильное зарядное устройство или регулируемый лабораторный блок питания с напряжением на выходе 4 — 25 В и током до 12А можно сделать из не нужного компьютерного АТ или АТХ блока питания. Находим на плате микросхему с номером , перед номером могут быть разные буквы DBL , TL , а так же аналоги MB, KA и другие с похожей схемой включения. Для регулируемого 4В — 25В блока питания R1 должен быть 1к. Если БП АТХ для запуска необходимо соединить вывод soft-on с общим проводом на разъём уходит зеленым проводом. Вентилятор нужно развернуть на гр. Корпус желательно сделать из диэлектрика не забывая про вентиляционные отверстия их должно быть достаточно.

Зарядное из компьютерного блока питания.

В статье рассмотрена конструкция лабораторного источника питания средней мощности, изготовленного на основе компьютерного блока питания типа АТ. Характеристики рассмотренного устройства позволяют использовать его для питания самых разнообразных потребителей постоянного тока, имеющихся в арсенале радиолюбителя, в том числе низковольтных электропаяльников, электродрелей, радиоаппаратуры, а также для зарядки кислотно-свинцовых аккумуляторных батарей напряжением от 6 до 22В в полуавтоматическом режиме. Это очень давняя разработка. В радиолюбительских журналах опубликовано немало статей с описанием возможностей использования блоков питания отслуживших свой срок персональных компьютеров типа АТ далее по тексту БППК. В основном на основе БППК предлагается изготавливать зарядные устройства для автомобильных свинцово-кислотных аккумуляторных батарей АКБ. Подобное устройство было описано в статье С. Желательно иметь возможность регулировки выходного напряжение от 0 до В, но выходное напряжение БППК ограничено.

руками переделать блок питания персонального компьютера в зарядное устройство для автомобильных (и не только) аккумуляторов.

Автомобильное зарядное устройство из блока питания компьютера

Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Для переделки подойдет блок питания собранный на микросхемах TL или KA

Автоматическое зарядное устройство из БП ПК

ВИДЕО ПО ТЕМЕ: Зарядное устройство из блока питания компьютера

Авторский сайт, посвященный устройствам, которые вы можете собрать сами в домашних условиях. Не стесняйтесь, присоединяйтесь к обсуждениям на форуме, задавайте вопросы, предлагайте свои идеи. Частота внутреннего генератора определяется по формуле:. Выводы 1,2,15 и 16 это входы 2-х встроенных компараторов, которые пользователь может использовать по своему усмотрению, то есть управлять шириной выходных импульсов ШИМ.

Важно, чтобы блок питания был полностью исправен.

Зарядное устройство из блока питания AT-ATX.

Отправить комментарий. Как самостоятельно сделать зарядное устройство для автомобильного аккумулятора из старого компьютерного блока питания — инструкции, наглядные фото и видео — зарядка своими руками из подручных средств. Сегодня мы поговорим о том, как самостоятельно сделать зарядное устройство для автомобильного аккумулятора из старого компьютерного блока питания. Оно обеспечивает аналогичное напряжение и ток как при подзарядке от штатной электросети автомобиля. Схема лишена самодельных печатных плат и основана наконцепции максимальной простоты доработок. Итак, для начала из блока питания нужно убрать все лишние запчасти.

В нашу недолгую, но такую насыщенную эпоху компьютеризации запчасти от компьютеров часто можно достать через знакомых или обнаружить завалявшийся системный блок в своем гараже. Наверняка у каждого из вас был старый настольный компьютер который оказался ненужен. Если вам необходимо зарядное устройство, то у вас есть отличный шанс переделать блок питания от компьютера в компактное и мощное зарядное устройство.

Зу из бп компьютера с регулировкой тока

В различных ситуациях требуются разные по напряжению и мощности ИП. Поэтому многие покупают или делают такой, чтоб хватило на все случаи. И проще всего взять за основу компьютерный. Для переделки использовал JNC mod.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• продвинутое зарядное устройство из говна и палок
• Автомобильное зарядное устройство из блока питания компьютера
• Радиокот зарядное устройство из бп компьютера. Зарядное устройство на основе блока питания ATX
• Зарядное устройство на основе блока питания ATX
• Переделка компьютерного блока питания.
• Зарядное устройство из компьютерного блока питания (БП)
• Зарядное устройство для автомобильного аккумулятора из блока питания компьютера.
• ЗАРЯДНОЕ УСТРОЙСТВО ИЗ КОМПЬЮТЕРНОГО БП
• Зарядное устройство из компьютерного БП ATX с защитой от переполюсовки и КЗ.
• Зарядное устройство из блока питания компьютера

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: переделка блока питания компьютера на шиме SG6105

продвинутое зарядное устройство из говна и палок

Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Для переделки подойдет блок питания собранный на микросхемах TL или KA Другие блоки питания, к сожалению, переделать таким способом не получится.

У каждого блока питания имеется защита от повышения напряжения и короткого замыкания, которую надо отключить. После этого блок питания будет запускаться автоматически при включении в сеть. Теперь сделаем блок питания регулируемым. Удаляем два резистора R1 28,7 кОм и R2 5,6 кОм. На место резистора R1 ставим переменный резистор на кОм. Напряжение будет плавно регулироваться от 4 до 16 вольт. Схема переделки компьютерного блока питания в зарядное устройство.

Скачать схему. Схема переделки компьютерного блока питания на микросхеме TL, KA в зарядное устройство. Схема подключения вольт амперметра к зарядному устройству. А теперь я расскажу, как работает готовое устройство, что бы вы могли реально оценить все плюсы этой самоделки. Напряжение этого зарядного устройства плавно регулируется от 4 до 16 вольт. Это позволяет заряжать шести и двенадцати вольтовые аккумуляторы. С помощью встроенного вольт амперметра легко можно определить напряжение, зарядный ток и окончание процесса заряда аккумуляторной батареи.

Для проверки мощности я решил подключить супер яркую ти вольтовую галогеновую лампу на 55 ватт. Как заряжать аккумулятор? Красный крокодил плюс, черный минус. Если перепутать полярность или замкнуть, ничего страшного не произойдет, просто перегорит десяти амперный предохранитель.

В данный момент вольтметр показывает напряжение аккумулятора. Эту ручку надо повернуть влево до упора. Включаю питание и плавно поднимаю напряжение до 14,5 вольт. То есть для го аккумулятора начальный ток заряда будет не более 6-ти ампер, для го соответственно 5,5 ампер.

И так далее. По мере заряда аккумулятора сила тока будет постепенно снижаться, когда сила тока снизится до миллиампер, это будет означать, что аккумулятор полностью зарядился. Время зарядки полностью разряженного аккумулятора составит примерно 24 часа. Читайте также: Зарядное устройство из блока питания компьютера. Простой способ переделать БП в зарядное устройство.

Выключатель отключает сеть В от блока питания. Можно не ставить, а просто выдергивать вилку из розетки. Сделал по Вашей аналогии из БП SZL, только ещё убрал кондёры с 12 вольтовой линии, регулировка была от 4 до 27 вольт. Зарядил 55 амперный акб, утром пришёл включил, а напряжение регулируется от 15 и выше.

Не пойму что вылетело. Переменник кОм новый, проверил. Подскажите что может быть. У меня БП ватт,зелёный провод соединил с черным работает вентилятор,но там 6 кондёров взбухшие думаю нужно менять.

Даст ли он хотя-бы 5 ампер на зарядку аккумулятора? Посмотрите на корпусе обычно указано по какой линии сколько ампер. Или подключите галогенку, будет светить без просадки напряжения,значит для зарядки хватит. Сделайте лучше по второй схеме с отрезанием 4 ноги микросхемы и соединением с GND. Намного проще будет. Не пойму на питание вольт-амперметра пойдёт почти 12V! Он же рассчитан на 5V, это не ошибка, он не сгорит?

Китайские вольтметры рассчитаны на напряжение от 5 до 30В за счет встроенного в прибор стабилизатора напряжения, поэтому и не сгорит. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Комментарий Имя E-mail Сайт.

Автомобильное зарядное устройство из блока питания компьютера

Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Для переделки подойдет блок питания собранный на микросхемах TL или KA Другие блоки питания, к сожалению, переделать таким способом не получится. У каждого блока питания имеется защита от повышения напряжения и короткого замыкания, которую надо отключить.

Блок питания персонального компьютера без особых трудностей можно Оно обеспечивает аналогичное напряжение и ток как при.

Радиокот зарядное устройство из бп компьютера. Зарядное устройство на основе блока питания ATX

Дорогие друзья, я расскажу вам о простом способе переделки компьютерного блока питания в зарядное устройство для автомобильных аккумуляторов своими руками. Для переделки подойдут любые компьютерные блоки питания собранные на микросхемах TL или КА с любым буквенным индексом в конце. Модель, дата производства, цвет и размер блока питания никакого значения не имеют. Самое главное, это наличие в блоке питания микросхемы TL или ее аналога КА Снимите верхнюю крышку и проверьте на какой микросхеме собран блок. Прежде чем приступить к переделке компьютерного блока питания в зарядное устройство, проверьте исправность блока питания. Как включить блок питания без компьютера? Замкните зеленый провод с любым черным. Блок должен включиться. Для нормальной зарядки аккумулятора требуется напряжение 14,5 вольт, а на выходе из компьютерного блока питания напряжение 12 вольт.

Зарядное устройство на основе блока питания ATX

Блок питания персонального компьютера без особых трудностей можно переделать в автомобильное зарядное устройство. Оно обеспечивает аналогичное напряжение и ток как при подзарядке от штатной электросети автомобиля. Схема лишена самодельных печатных плат и основана на концепции максимальной простоты доработок. Итак, для начала из блока питания нужно убрать все лишние запчасти.

Авторский сайт, посвященный устройствам, которые вы можете собрать сами в домашних условиях. Не стесняйтесь, присоединяйтесь к обсуждениям на форуме, задавайте вопросы, предлагайте свои идеи.

Переделка компьютерного блока питания.

Многие люди, приобретая новую компьютерную технику, выкидывают на помойку свой старый системный блок. Это довольно недальновидно, ведь в нем могут находиться еще работоспособные комплектующие , которые можно использовать для других целей. В частности, речь идет о блоке питания компьютера, из которого можно сделать зарядное устройство для АКБ автомобиля. Путем определенных манипуляций, можно из такого БП сделать своими руками вполне рабочее зарядное устройство для своего автомобиля. Вообще, зарядки бывают двух типов:. Нас интересует именно второй тип зарядных устройств, потому что большинство транспортных средств эксплуатируются короткими пробегами, то есть автомобиль завели, проехали определенное расстояние, а затем заглушили.

Зарядное устройство из компьютерного блока питания (БП)

Схема простой переделки блока питания ATX, для возможности использовать его как зарядное устройство автоаккумулятора. После переделки получится мощный блок питания с регулировкой напряжения в пределах 0—22 В и тока 0—10 А. Для пуска никуда не подключенного БП типа АТХ необходимо на секунду закоротить зеленый и черный провода. Выпаиваем из него всю выпрямительную часть и всё, что соединено с ножками 1, 2 и 3 микросхемы TL Кроме того, нужно отсоединить от схемы ножки 15 и 16 — это второй усилитель ошибки, который мы используем для канала стабилизации тока.

Зарядное устройство из блока питания AT-ATX. Он выдаёт на выходе зарядный ток около Ампер, при любой активной . микросхемы предусмотрел использовать его для регулировки «мёртвого времени».

Зарядное устройство для автомобильного аккумулятора из блока питания компьютера.

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина!

ЗАРЯДНОЕ УСТРОЙСТВО ИЗ КОМПЬЮТЕРНОГО БП

ВИДЕО ПО ТЕМЕ: блок питания + зарядное + регулировка V и A от чайника.

Аккумуляторная батарея — устройство, которое в ходе эксплуатации изнашивается и разряжается. Для заряда АКБ используется специальный прибор, который можно купить или сделать своими руками. О том, как соорудить зарядное устройство для автомобильного аккумулятора из БП компьютера и ноутбука, мы расскажем ниже. Стоимость качественных зарядных приборов высокая.

Или же есть покупные варианты на али? Нашёл в интернете такую схему.

Зарядное устройство из компьютерного БП ATX с защитой от переполюсовки и КЗ.

При изготовлении зарядного устройства из компьютерного блока питания, многие сталкиваются с проблемой подбора блока. Производителей, как и схем блоков , существует огромное количество, практически все они при правильном подходе поддаются переделке. Но, сделать зарядное из блока питания можно за полчаса, а можно потратить на это целый вечер, все зависит от самого блока. Сегодня в нашей статье мы расскажем, как нужно выбирать блок питания для переделки в зарядное. Также, на примере блока CWT W , будут показаны основные нюансы подобных переделок, если не удалось найти даже схему самого блока.

Зарядное устройство из блока питания компьютера

Объяснить как это сделано сосед не смог, сославшись на сложность переделок. Захотелось такое же, ввиду малого веса и, что немаловажно, легко доступности БП. К изучению возможности построения ЗУ из компьютерных блоков питания приступил практически с нулевыми знаниями. С электрическим током был знаком в основном в пределах школьного курса физики и по работе в силу необходимости.

Зарядка акб из блока питания компьютера

Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Для переделки подойдет блок питания собранный на микросхемах TL494 или KA7500. Другие блоки питания, к сожалению, переделать таким способом не получится.

У каждого блока питания имеется защита от повышения напряжения и короткого замыкания, которую надо отключить.

Чтобы отключить защиту надо перерезать дорожку от Vref +5v которая подходит к 13, 14 и 15 ноге микросхемы. После этого блок питания будет запускаться автоматически при включении в сеть.

Теперь сделаем блок питания регулируемым. Удаляем два резистора R1 28,7 кОм и R2 5,6 кОм. На место резистора R1 ставим переменный резистор на 100 кОм. Напряжение будет плавно регулироваться от 4 до 16 вольт.

Схема переделки компьютерного блока питания в зарядное устройство

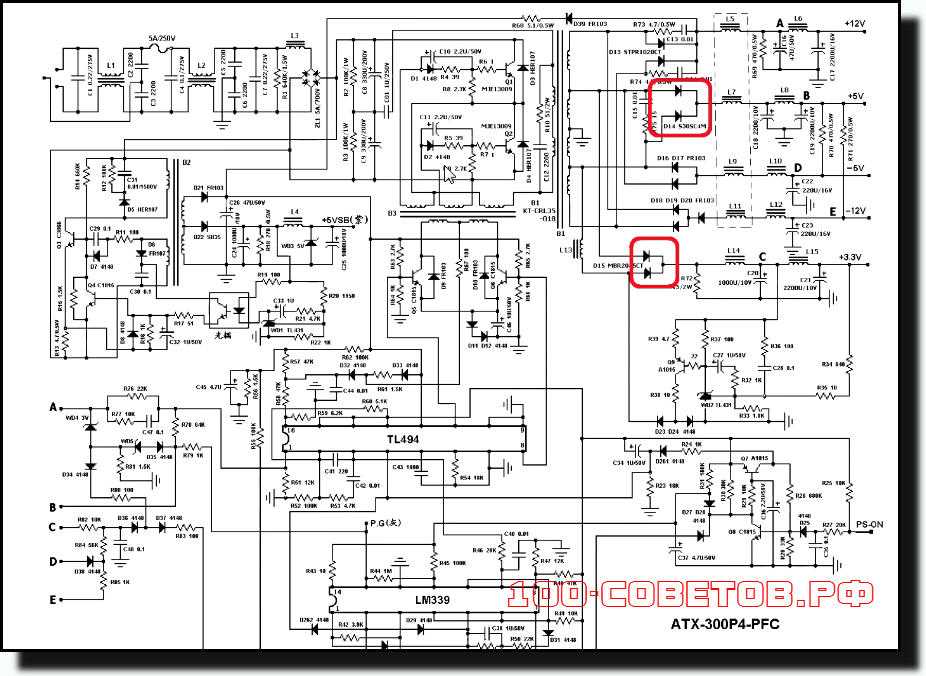

Полная схема блока питания на микросхеме TL494, KA7500.

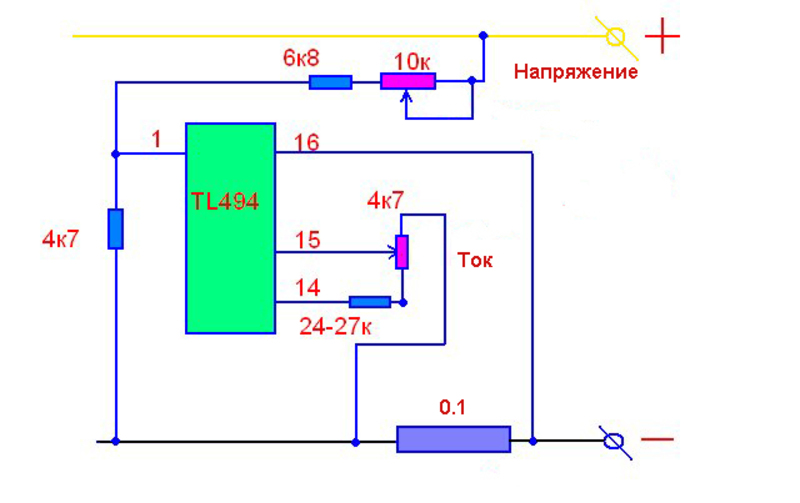

Схема переделки компьютерного блока питания на микросхеме TL494, KA7500 в зарядное устройство

Осталось подключить вольт амперметр по этой схеме и зарядное устройство будет полностью готово.

Схема подключения вольт амперметра к зарядному устройству

А теперь я расскажу, как работает готовое устройство, что бы вы могли реально оценить все плюсы этой самоделки. Напряжение этого зарядного устройства плавно регулируется от 4 до 16 вольт.

Это позволяет заряжать шести и двенадцати вольтовые аккумуляторы. С помощью встроенного вольт амперметра легко можно определить напряжение, зарядный ток и окончание процесса заряда аккумуляторной батареи.

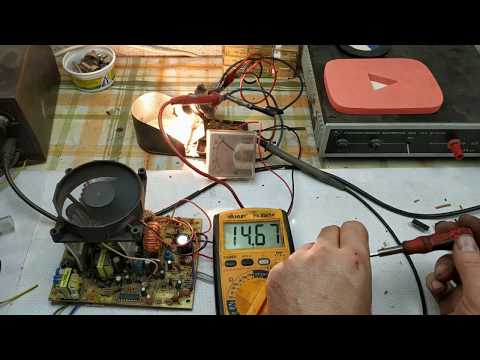

Для проверки мощности я решил подключить супер яркую 12-ти вольтовую галогеновую лампу на 55 ватт.

Лампа горит полным накалом на вольтметре 12 вольт и сила тока 8,5 ампер и это еще не предел.

Как заряжать аккумулятор? Красный крокодил плюс, черный минус. Если перепутать полярность или замкнуть, ничего страшного не произойдет, просто перегорит десяти амперный предохранитель.

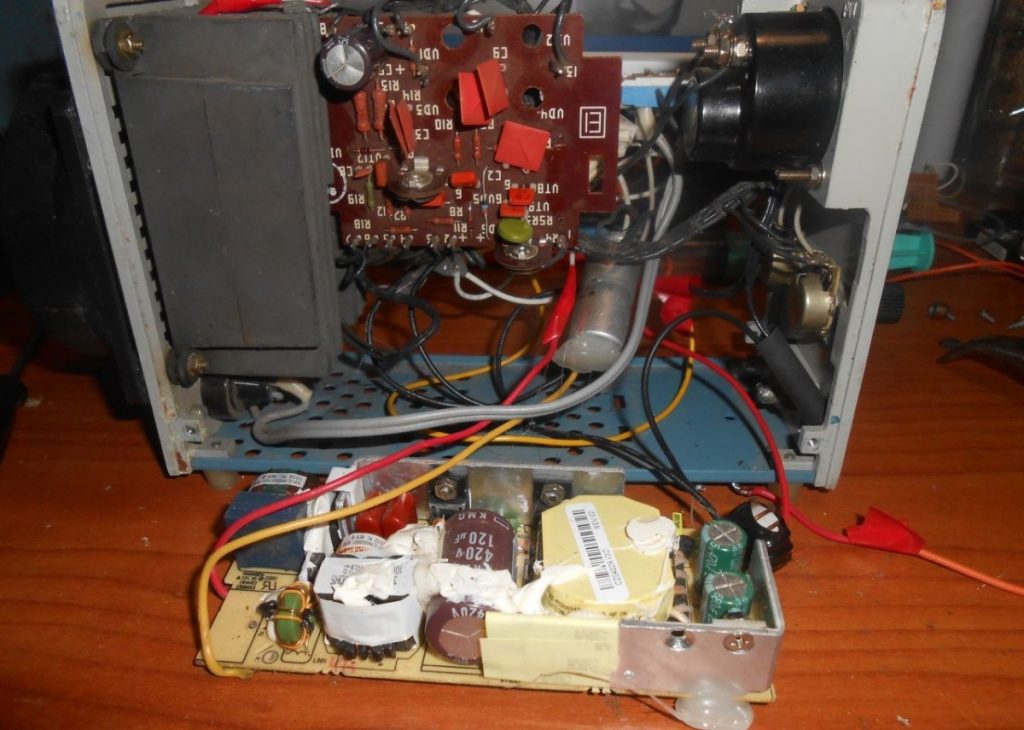

В данный момент вольтметр показывает напряжение аккумулятора. Эту ручку надо повернуть влево до упора. Включаю питание и плавно поднимаю напряжение до 14,5 вольт. Начальная сила тока должна быть не более 10% от емкости аккумулятора. То есть для 60-го аккумулятора начальный ток заряда будет не более 6-ти ампер, для 55-го соответственно 5,5 ампер. И так далее.

По мере заряда аккумулятора сила тока будет постепенно снижаться, когда сила тока снизится до 150 миллиампер, это будет означать, что аккумулятор полностью зарядился. Время зарядки полностью разряженного аккумулятора составит примерно 24 часа.

Друзья, желаю удачи и хорошего настроения! До встречи в новых статьях!

Дата: 29.09.2015 // 0 Комментариев

Наверняка каждому автолюбителю приходилось собирать зарядное устройство для автомобиля своими руками. Существует масса разнообразных подходов, начиная от простых трансформаторных схем, заканчивая импульсными схемами с автоматической регулировкой. Зарядное устройство из блока питания компьютера, как раз занимает золотую середину. Оно получается за копеечную цену, а его параметры отлично справляются с зарядкой автомобильных АКБ. Сегодня мы вам расскажем, как за полчаса можно собрать зарядное устройство из компьютерного блока питания ATX. Поехали!

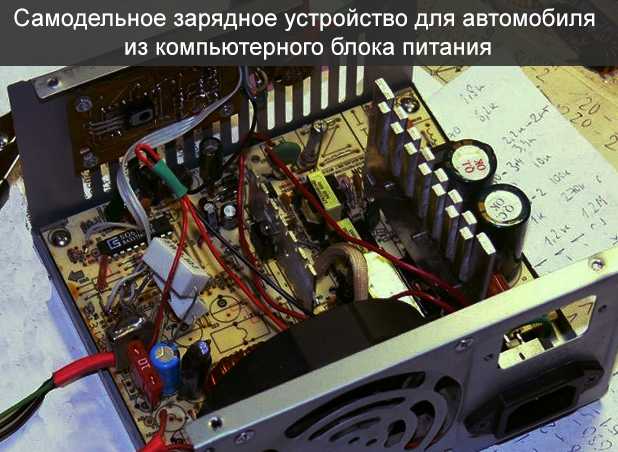

Зарядное устройство из блока питания компьютера

Для начала необходим рабочий блок питания. Можно брать совсем старый на 200 – 250 Вт, этой мощности хватит с запасом. Учитывая что зарядка должна происходить при напряжении в 13,9 – 14,4 В, то самой главной доделкой в блоке станет поднятие напряжение на линии 12 В до 14,4 В. Подобный метод применялся в статьи: Зарядное устройство из блока питания светодиодных лент.

Внимание! В работающем блоке питания элементы находятся под опасным для жизни напряжением. Не стоит хапаться руками за все подряд.

Первым делом отпаиваем все провода, которые выходили с блока питания. Оставляем только зеленый провод, его необходимо запаять к минусовым контактам. (Площадки, от которых выходили черные провода — это минус.) Это делается для автоматического старта блока при включении в сеть. Также сразу рекомендую припаять провода с клеммами к минусу и шине + 12 В (бывшие желтые провода), для удобства и дальнейшей настройки зарядного.

Следующие манипуляции будут производиться с режимом работы ШИМ — у нас это микросхема TL494 (есть еще куча блоков питания с ее абсолютными аналогами). Ищем первую ножку микросхемы (самая нижняя левая ножка), дальше просматриваем дорожку с обратной стороны платы.

С первым выводом микросхемы соединены три резистора, нам нужен тот, который соединяется с выводами блока +12 В. На фото этот резистор отмечен красным лаком.

Этот резистор необходимо отпаять с платы и измерить его сопротивление. В нашем случае это 38,5 кОм.

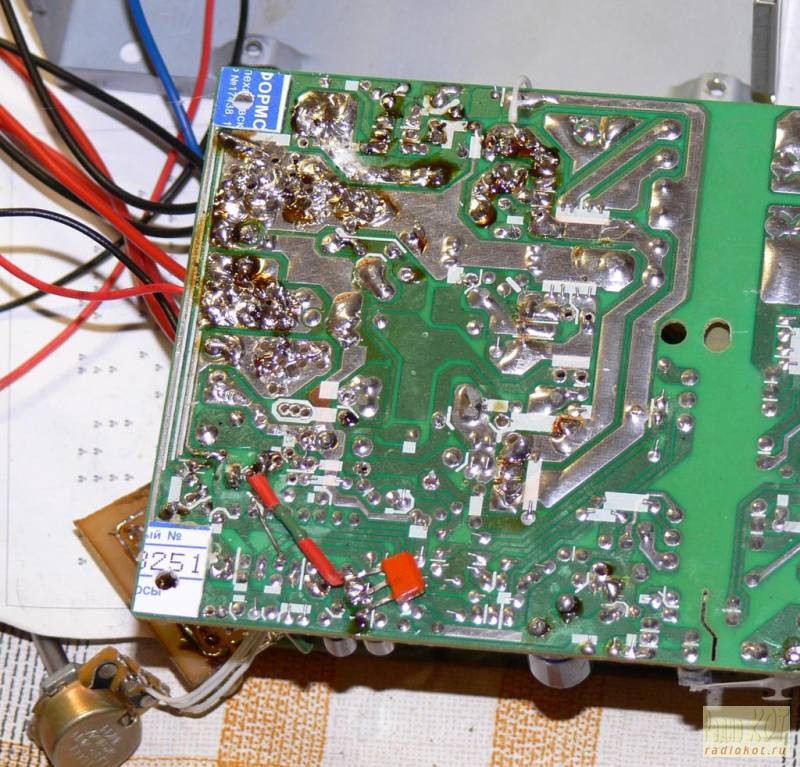

Вместо него необходимо впаять переменный резистор, который предварительно настраиваем на такое же сопротивление 38,5 кОм.

Плавно увеличивая сопротивление переменного резистора, добиваемся значения напряжения на выходе в 14,4 В.

Внимание! Для каждого блока питания номинал этого резистора будет разный, т.к. схемы и детали в блоках разные, но алгоритм изменения напряжение один для всех. При поднятии напряжения свыше 15 В, может быть сорвана генерация ШИМ. После этого блок придется перезагружать, предварительно уменьшив сопротивление переменного резистора.

В нашем блоке сразу поднять напряжение до 14 В не получилось, не хватило сопротивление переменного резистора, пришлось последовательно с ним добавить еще один постоянный.

Когда напряжение 14,4 В достигнуто, можно смело выпаять переменный резистор и измерить его сопротивление (оно составило 120,8 кОм).

Поле замера резистора необходимо подобрать постоянный резистор с как можно близким сопротивлением.

Мы его составили из двух 100 кОм и 22 кОм.

На этом этапе можно смело закрывать крышку и пользоваться зарядным устройством. Но если есть желание, можно подключить к этому блоку цифровой вольтамперметр, это даст нам возможность контролировать ход зарядки.

Также можно прикрутить ручку для удобной переноски и вырезать отверстие в крышке под цифровой приборчик.

Финальный тест, убеждаемся, что все правильно собрано и хорошо работает.

Внимание! Данное зарядное устройство сохраняет функцию защиты от короткого замыкания и перегрузки. Но не защищает от переплюсовки! Ни в коем случае не допускается подключать к зарядному устройству аккумулятор неправильной полярностью, зарядное мгновенно выйдет из строя.

При переделке блока питания в зарядное устройство желательно иметь под рукой схему. Что бы упростить жизнь нашим читателями мы сделали небольшую подборку, где размещены схемы компьютерных блоков питания ATX.

Для защиты от переполюсовки существует масса интересных схем. С одной из них можно знакомиться в этой статье.

Аккумулятор автомобиля — часть системы, которая при длительном использования теряет заряд. Для восполнения запасов энергии используют готовые приборы. Можно самостоятельно сделать зарядное устройство из компьютерного блока питания.

Как сделать зарядку для АКБ из блока питания компьютера?

При сборке зарядного блока соблюдают требования, делающие прибор пригодным для восстановления работы аккумулятора. Выходное напряжение не должно превышать 14,4 В. В противном случае источник питания быстро выйдет из строя.

Необходимые материалы и инструменты

Для сборки устройств различной мощности используют такие материалы и инструменты:

1. Зажимы. Используются для подсоединения питающих кабелей к клеммам батареи.
2. Резисторы R43. Рекомендуется приобрести детали номиналом 2,7 и 10 кОм.
3. Отвертки. Потребуются крестовая и плоская насадки.
4. Конденсаторы. Необходимый номинал — 25 В.
5. Диоды 1N4007.
6. Светодиодная лампочка. Рекомендуется выбирать элемент зеленого цвета.
7. Силиконовый герметик.
8. Мультиметр.
9. Медные кабели. Потребуется 2 провода длиной 1 м.

Блок питания компьютера должен иметь такие параметры:

• выходное напряжение — 12В;
• номинальное входное напряжение 110/220 В;
• потребляемая мощность — 230 В;
• максимальная сила тока — 8 А.

Пошаговая инструкция

Компьютер питается от блока с напряжением 220 В, этот параметр для зарядного устройства должен составлять не более 14,4 В. Главная задача — снижение рабочего показателя.

Для этого используется резистор, обеспечивающий регулировку выходного напряжения во всех режимах. Процесс сборки зарядки своими руками включает такие этапы:

1. Подготовка компьютерного блока. Деталь освобождают от лишних элементов, после чего отключают все кабели. Контакты разъединяют путем нагревания. Необходимо снять переключатель напряжения. Это позволяет избежать перегорания устройства. Удаляют оба кабеля, подведенных к конденсатору в цепи. На микросхеме находится 4 провода желтого цвета. Их демонтировать не нужно. Оставляют и 4 черных кабеля, а также 1 зеленый.
2. Осмотр микросхемы. Провод желтого цвета подключается к конденсаторам на 12 В. Этого параметра недостаточно для зарядки автомобильной АКБ, поэтому детали заменяют элементами номиналом 25 В.
3. Обеспечение автоматического включения блока. Если устройство встроено в компьютер, оно активируется при замыкании некоторых контактов. Необходимо снять средство защиты от перепадов напряжения. Защита принимает повышение параметра до 14,4 В за скачок, в результате чего зарядка перестает функционировать. Схема снабжена 3 оптронами, обеспечивающими связь между передатчиками входного и выходного напряжения. Деактивируют элементы путем замыкания контактов.
4. Получение нужного значения напряжения. Для этого устанавливают плату TL431. Компонент настраивает напряжение, поступающее по всем каналам устройства. Для повышения рабочего параметра используют резистор. Однако он дает недостаточное напряжение. Встроенный резистор заменяют новым, имеющим сопротивление менее 2,7 кОм.
5. Удаление транзистора. Элемент, расположенный рядом с платой TL431, может препятствовать нормальной работе зарядного блока. Его нужно снять.
6. Стабилизация выходного напряжения. Необходимо улучшить параметры канала, пропускающего ток 12 В. Использовать вспомогательные схемы с напряжением 5 В нельзя. Требуемую нагрузку обеспечивает резистор с сопротивлением 200 Ом. Дополнительный канал снабжается элементом номиналом 68 Ом. После монтажа резисторов можно отрегулировать напряжение.
7. Ограничение силы выходного тока. Этот параметр на выходе блока не должен превышать 8 А. Для получения нужного значения повышают сопротивление резистора, включенного в электрическую цепь обмотки трансформатора. Деталь заменяют элементом большего номинала. Старый резистор выпаивают, после чего фиксируют новый. После выполнения этого действия сила тока не будет повышаться даже при замыкании.
8. Установка дополнительной схемы. Плата не входит в комплект блока, поэтому ее делают своими руками. Для этого потребуется реле с 4 клеммами на 12 В. Схему снабжают диодом, отражающим процесс зарядки. Если лампочка горит, зарядное устройство подключено к аккумуляторной батарее правильно.
9. Обеспечение защиты от перепадов напряжения. 2 диода соединяются параллельно. Реле закрепляют на вентиляторе компьютерного блока силиконовым герметиком. При отсутствии такого средства используют болты.
10. Подсоединение проводов с зажимами. Рекомендуется использовать разноцветные кабели, что позволяет соблюдать полярность. К зарядному блоку провода прикрепляют нейлоновыми стяжками, которые пропускают через просверленные заранее отверстия. Для измерения силы тока заряда устройство снабжают амперметром. К электрической цепи прибор подключается параллельным способом.
11. Проверка работоспособности зарядного устройства.

Зарядное устройство из БП ноутбука

Блок питания ноута имеет выходное напряжение в 19 В, параметр нужно снижать. Для этого используют 2 метода.

Без переделки

Способ подразумевает последовательное соединение АКБ автомобиля с мощной лампой. Осветительный прибор будет отнимать часть напряжения. Один контакт лампы соединяется с плюсовой клеммой питающего блока, другой — с плюсом АКБ. После этого зарядное устройство подключают к электрической сети.

Лампа при использовании этого способа быстро выходит из строя, что приводит к перезаряду и взрыву аккумулятора.

С переделкой блока питания

Процесс переделки источника питания ноутбука включает такие этапы:

1. Разборка корпуса. Работу выполняют аккуратно, стараясь не повредить пластиковые детали, которые пригодятся для дальнейшего использования. Внутреннюю плату подключают к вольтметру, точно определяющему напряжение. Чаще всего оно составляет 19 В.
2. Снижение напряжения. Для этого заменяют резистор, расположенный на выходе. Деталь соединяет шестой контакт микросхемы ТЕА1761 с плюсовой клеммой питающего блока. Элемент удаляют с помощью паяльника. Мультиметром замеряют сопротивление детали. Рабочее значение — 18 кОм. Вместо удаленного элемента устанавливают временный номиналом 22 кОм. Перед монтажом сопротивление настраивают на 18 кОм. Резистор запаивают, не затрагивая других компонентов схемы. Постепенным изменением сопротивления достигают снижения напряжения до 14,4 В.
3. Удаление резистора. После получения нужного напряжения деталь снимают и замеряют сопротивление. Оно должно составлять 12,5 кОм. На основании этой величины выбирают постоянный резистор. Можно использовать 2 детали номиналом 10 и 2,5 кОм. Концы резистора устанавливают в термокембрик и припаивают к плате.
4. Тестирование схемы. Перед сборкой заменяют выходные параметры тока. Значения в 14,2 В достаточно для зарядки автомобильного аккумулятора.
5. Сборка устройства. С соблюдением полярности припаивают провода с зажимами. Минусовой контакт может иметь вид главного провода, плюсовой — оплетки.

В результате получается зарядное устройство с выходной силой тока 3 А. При падении параметра процедура зарядки считается законченной. Удобство пользования обеспечивает амперметр, включаемый в схему прибора.

Как правильно зарядить АКБ самодельной зарядкой?

Чтобы батарея не вышла из строя, при восстановлении заряда соблюдают такие правила:

1. АКБ отсоединяют от бортовой сети автомобиля. Для этого снимают болты, удерживающие фиксатор аккумулятора. Устройство вынимают из гнезда и относят в отапливаемое помещение.
2. Корпус АКБ очищают от загрязнений. Особое внимание удаляют клеммам. Их очищают от остатков электролита зубной щеткой или наждачной бумагой. Главное — не удалить рабочее напыление.
3. Открыв банки АКБ, проверяют уровень электролита. Раствор должен полностью скрывать металлические пластины. При снижении уровня жидкости образуются газы, приводящие к взрыву. При необходимости банки заполняют дистиллированной водой.
4. Корпус осматривают на наличие сколов и трещин. При обнаружении крупных дефектов батарею заряжать нельзя.
5. При подключении зарядного прибора соблюдают полярность. Если все выполнено правильно, устройство подключают к сети. Снимать колпачки банок не нужно.

После восстановления заряда оценивают количество электролита. Если оно не изменилось, аккумулятор можно устанавливать в автомобиль.

Блок питания ПК для зарядных устройств

  Старый блок питания AT переключатель сбоку)

Вам повезло. Этот блок питания старого образца (PS) намного проще в работе и как правило, корпус больше, поэтому у вас больше места для работы. Подключите блок питания и включите его. Вентилятор должен работать. Используйте свой VOM и определите правильный цвет пары проводов для +12 вольт. Это довольно легко. Выберите набор проводов, который заканчивается в вилке всего 4 провода. Это, вероятно, попало на дисковод (либо на жесткий диск, либо на дискету). Будет 2 центральных провода. одного цвета (вероятно, черного), а внешние провода будут разного цвета (возможно, желтого и красного). Используйте ВОМ с один щуп в центральном проводе и один щуп во внешнем проводе. Вы обнаружите, что центральные провода соответствуют отрицательному пост на аккумуляторе, а внешние провода — положительные посты. При достаточном количестве проб и ошибок вы можете определить большинство цветов. Те, что я видел:

Желтый +12 В

Черный Общий

Красный +5 В

Оранжевый -5 В

Синий -12 вольт

Белый Питание хорошее .

Будет много проводов +12 вольт, много проводов +5 вольт, ужасно много «Общего» провода и только один или два провода -12 вольт или -5 вольт. Обычно имеется только один провод «Power Good».

Теперь, когда вы знаете, какой цвет +12 вольт, а какой «общий», все, что вам нужно сделать, это «спроектировать» свою коробку. С мы планируем использовать этот блок питания в качестве замены автомобильного аккумулятора, я представляю его с «Положительным» и «Отрицательным» сообщения, как батарея. Выберите два места на корпусе PS, которые позволят закрепить зарядное устройство без короткого замыкания. снаружи, и что вы можете провести несколько проводов внутрь корпуса PS к этим местам. Зайдите в местный хозяйственный магазин и получить:

2 резиновые втулки (подойдут центральные отверстия 1/4 дюйма)

2 крепежных болта #10 длиной 1 1/2 дюйма (они должны через люверсы без проблем)

4 гайки для болтов

4 плоские шайбы для болтов

4 больших (вероятно 1/4 дюйма на 2 дюйма) нейлоновые (или другие изолирующие) шайбы с небольшими (1/4 дюйма) отверстиями в центре

Теперь вернемся к магазин. Если у вас есть немного ленты Red Zagi и немного ленты Zagi Black, покройте одну сторону нейлоновой шайбы красной и одна сторона другой нейлоновой шайбы с черным. Обрежьте ленту с непокрытой стороны острым ножом. Просверлите отверстие 5/16 в каждое из выбранных вами мест. Вставьте резиновую втулку в каждое отверстие. Затем отрежьте 3 или 4 провода +12 вольт до нужной длины. первое отверстие. Припаяйте эти провода к болту (возле головки). «Кольцевые клеммы» — отличный вариант, скорее чем пайка непосредственно к болту, но любой способ будет работать. Наденьте гайку на болт и затяните ее до припаянного провода. Наденьте на болт металлическую плоскую шайбу. Затем наденьте на болт одну из нейлоновых шайб. Протолкните болт через втулку. При необходимости вы можете немного обрезать нейлоновую шайбу, если она с чем-то конфликтует, но оставьте достаточно нейлоновой шайбы, чтобы Убедитесь, что провода не касаются корпуса PS. Поместите еще одну нейлоновую шайбу (красную, если вы заклеили ее лентой Zagi) на болт. Наденьте на болт еще одну металлическую плоскую шайбу. Наденьте на болт еще одну гайку и затяните ее. Теперь у вас должно быть «Положительно». штырь аккумуляторной батареи, полностью изолированный от корпуса PS.

Затем обрежьте 3 или 4 «общих» провода до нужной длины. добраться до второго отверстия. Повторите тот же процесс, который вы сделали с проводами плюс 12 вольт, на этот раз, используя «общие» провода. Используйте шайбу из черного нейлона, если вы покрыли ее лентой Zagi. Теперь у вас есть «Отрицательный» пост для вашего новый ПС. Теперь осталось только отрезать лишние провода, чтобы не было короткого замыкания. Верните крышку на питание поставьте и отметьте посты как «Положительные» и «Отрицательные». Вы сделали.



Новые Блок питания AT Style (с кнопочным выключателем сбоку или на шнуре)

Этот блок питания (PS) немного сложнее, чем старые, и требует немного больше работы. Мало того, что они, как правило, меньше, и там внутри коробки PS меньше места для работы.

Подключите блок питания и включите его. Вентилятор может работать или просто начать, а затем остановить. Как правило, следующие цвета обозначают определенные функции — обычно:

Желтый +12 В

Черный Общий

Красный +5 В

Оранжевый Питание хорошее

Синий -12 В

Белый -5 В

Зеленый или Серый Источник питания – On (PS-on)

Примечание: «PS-on» может не существовать. Если он существует, то он будет частью двухрядной вилки, которая подошел к материнской плате ПК.

Если вентилятор работает нестабильно, выключите питание и временно подключите «Power Good» на линию +5 ​​вольт. Это должно обеспечить стабильную работу вентилятора при включении PS. Если вентилятор все еще не работает, вам следует найти линию «PS-on» и подключить ее к «общей» линии. PS-на линия на самом деле является переключателем для включения (или выключения) PS. Используйте свой VOM и определите правильный цвет пары проводов для +12 вольт. Это довольно легко. Выберите набор проводов, который заканчивается вилкой только с 4 проводами. Это, вероятно, попало на дисковод (либо жесткий диск или дискета). Будет 2 центральных провода одного цвета (вероятно, черного), а внешние провода будут разными. цвета (возможно, желтый и красный). Используйте VOM с одним щупом на центральном проводе и одним щупом на внешнем проводе. Что ты будешь Обнаружьте, что центральные провода соответствуют отрицательному выводу на аккумуляторе, а внешние провода — положительным. С достаточным количеством проб и ошибок вы можете определить большинство цветов. Будет много проводов +12 вольт, много проводов +5 вольт, ужасный много «общих» проводов и только один или два провода -12 вольт или -5 вольт. Обычно есть только один «Power Good». и один PS-на проводе.

Соединение от «Power Good» к +5 вольт сделать постоянным (припаять его с немного термоусадки).

Теперь, когда вы знаете, какой цвет +12 вольт, а какой «общий», вам нужно «спроектировать» свою коробку. Поскольку мы планируем использовать этот блок питания в качестве замены автомобильного аккумулятора, я представляю его с «Положительным». и «Отрицательные» посты, как батарейка. Выберите два места на корпусе PS, которые позволят зарядному устройству защелкивается без короткого замыкания, и что вы можете провести несколько проводов внутри корпуса PS в этих местах.

Вы Возможно, вы захотите переместить выключатель питания PS в корпус, если это выключатель типа «пуповины». обычно я выбираю переместите его в отверстие, через которое «пуповина» выходит из корпуса ПС. Этот процесс просто вопрос отпаивать провода, укорачивать их и перепаивать. Обязательно припаяйте провода того же цвета обратно к такие же ушки на переключателе. Вам, вероятно, потребуется просверлить пару монтажных отверстий в корпусе PS, чтобы удерживать переключатель. и установите переключатель, используя эти отверстия и винты через каждое.

Сходите в местный хозяйственный магазин и купите:

2 резины втулки (подойдут центральные отверстия 1/4 дюйма)

2 крепежных болта #10 длиной 1 1/2 дюйма (они должны проходить через втулки без проблем)

4 гайки для болтов

4 плоские шайбы для болтов

4 больших (вероятно, 1/4 дюйма на 2 дюйма диаметр) нейлоновые (или другие изолирующие) шайбы с небольшими (1/4 дюйма) отверстиями в центре

Автомобильный фонарь на 12 В с розетка и провода (я использую небольшой габаритный фонарь с янтарной линзой). Лампа #1154 или #1156 также хорошо работает.

Сейчас обратно в магазин. Если у вас есть лента Red Zagi и лента Black Zagi, закройте одну сторону нейлоновой шайбы. с красным и одна сторона другой нейлоновой шайбы с черным. Обрежьте ленту с непокрытой стороны острым ножом. Сверлить отверстие 5/16 в каждом из выбранных вами мест. Вставьте резиновую втулку в каждое отверстие. Затем отрежьте 3 или 4 провода +12 вольт к длину до первого отверстия. Припаяйте эти провода к болту (возле головки). «Кольцевые клеммы» являются отличным вариант, а не припаивать непосредственно к болту, но любой способ будет работать. Наденьте гайку на болт и затяните ее припаянные провода. Наденьте на болт металлическую плоскую шайбу. Затем наденьте на болт одну из нейлоновых шайб. Просуньте болт насквозь втулка. . При необходимости вы можете немного подрезать нейлоновую шайбу, если она конфликтует с чем-то внутри корпуса PS, но оставить достаточно нейлоновой шайбы, чтобы убедиться, что провода не касаются корпуса PS. Наденьте на болт еще одну нейлоновую шайбу (используйте Красная нейлоновая шайба, если вы покрыли ее лентой Zagi). Наденьте на болт еще одну металлическую плоскую шайбу. Наденьте на болт еще одну гайку и подтяните его. Теперь у вас должен быть «положительный» аккумуляторный штырь, полностью изолированный от корпуса PS.

NСледующий отрежьте 3 или 4 «общих» провода по длине, чтобы добраться до второго отверстия. Повторите тот же процесс, что и с плюсом. 12-вольтовые провода, на этот раз с использованием «общих» проводов. Используйте шайбу из черного нейлона на этом, если вы покрыли его Zagi. лента. Теперь у вас есть «Отрицательный» пост для вашего нового PS.

Модификация блока питания компьютера для зарядки аккумулятора LiPo

В этом руководстве мы модифицируем старый блок питания компьютера, чтобы его можно было использовать для зарядного устройства LiPo, такого как ISDT. Этот проект стоит не так дорого, как готовый блок питания, а материалы для него найти несложно. Делая этот блок питания, нет необходимости тратить еще 20-40 долларов на блок питания, который можно использовать для частей FPV. Более того, если вы умеете резать и зачищать провода и имеете базовые знания о пайке (об этом вы можете узнать здесь), его легко построить!

Эта статья была отправлена ​​в рамках программы сообщества GetFPV Эрвином Ляо. Вы можете посмотреть больше контента Эрвина на его YouTube и Instagram.

Отказ от ответственности: эта статья была написана исключительно членом сообщества FPV. Мнения и советы в этой статье принадлежат автору и не обязательно отражают мнение или взгляды GetFPV.

Материалы и инструменты для сборки

Материалы

• Старый компьютерный блок питания (можно найти в магазинах запчастей для старых ПК или иногда даже в магазине Goodwill)
• Гнездовой разъем XT60 или разъем для питания зарядного устройства (доступен здесь)
• Термоусадка или изолента (доступны здесь)
• Припой (доступен здесь)

Необходимые инструменты*

• Паяльник (доступен здесь)
• Кусачки (доступны здесь)
• Инструмент для зачистки проводов (доступен здесь)

*Лень покупать все инструменты по отдельности? На GetFPV есть набор, который может похвастаться большинством необходимых инструментов для этой сборки. Кроме того, если вы спешите сделать это и у вас есть материалы, инструменты можно найти в местном хозяйственном магазине, таком как Home Depot или Lowe’s.

Модификация блока питания

Шаг 1

В блоке питания должен быть один разъем 2×2 с четырьмя контактами. На разъеме должно быть два разных цвета (обычно желтый и черный). Мы будем использовать его для питания зарядного устройства. Отрежьте разъем от четырех проводов и зачистите их. После этого скрутите провода одного цвета вместе и спаяйте провода между собой. Затем наденьте на провода кусок термоусадки и сдвиньте его до упора.

Вы должны выяснить, какой из проводов положительный или отрицательный. Положительный провод обычно желтого цвета, а провод заземления обычно черного или коричневого цвета.

С помощью мультиметра следует выяснить, какой из проводов положительный, а какой отрицательный. Положительный провод обычно желтого цвета, а провод заземления обычно черного или коричневого цвета.

Шаг 2

Теперь подготовьте разъем XT60. Я не буду показывать, как это сделать, но если вам нужна помощь, вы можете следовать этому руководству от Crash and Learn FPV. После подготовки разъема XT60 припаяйте положительные провода (обычно желтые) к положительной стороне XT60. Припаяйте минус к другой стороне. Это должно выглядеть примерно так, как показано на рисунке ниже, где позитив будет коричневым, а негатив — черным.

После пайки потяните термоусадку вверх и усадите ее. Если у вас нет термоусадки, вы также можете использовать изоленту. Однако, на мой взгляд, это более грязно с изолентой, как показано на фото ниже.

Шаг 3

Если вы подключите блок питания сейчас, вы не получите питания, и вентилятор блока питания не начнет вращаться. Этот третий шаг показывает вам, как исправить эту проблему.

На блоке питания должен быть один разъем с наибольшим количеством контактов. В обычном блоке питания компьютера должно быть либо 18, либо 20 контактов. На этом разъеме отрежьте зеленый провод или провод с маркировкой «PS_ON#» и провод заземления или COM. Чтобы блок питания включился, вам необходимо соединить зеленый провод и провод COM. Любое заземление/COM на разъеме будет работать.

Провод PS_ON# — это сигнальный провод, который необходимо заземлить для работы источника питания. В компьютере он соединен с землей внутри.

После обрезки провода PS_ON# и провода заземления зачистите их и залудите паяльником. Наденьте термоусадку на одну сторону и спаяйте два провода вместе. Теперь, когда блок питания подключен к разъему XT60, он должен получать питание и работать при подключении к зарядному устройству. Один из способов проверить это, если вентилятор вращается, блок питания работает. Должно получиться примерно как на фото ниже.

Внимание!

Единственное, чего нельзя делать, так это отрезать остальные неиспользуемые провода на разъеме. Хотя это может выглядеть чище и эстетичнее, но сколько раз я ни пытался это сделать, это никогда не срабатывало. Блок питания просто выключается, а иногда, когда вентилятор все еще работает, блок питания не обеспечивает достаточную мощность для питания XT60. Можно просто стянуть провода сбоку стяжкой.

Заключение

Это довольно простая сборка, которую можно сделать дешево. Кроме того, этот блок питания позволяет вам тратить деньги на большее количество деталей FPV. Однако у этого блока питания есть один недостаток: он выдает только 12 вольт по сравнению с рекомендуемыми 24 вольтами. Я давно пользуюсь 12 вольтами, и меня это не сильно беспокоило. Надеюсь, этот урок помог вам, ребята, в создании блока питания для зарядного устройства.



Взгляните на этот готовый блок питания здесь.

Ознакомьтесь со всеми зарядными устройствами и аксессуарами, которые GetFPV может предложить здесь

Вместо этого хотите посмотреть видео? Посмотрите это видео от NewBeeDrone здесь

Автор: GetFPV

http://getfpv.com

Сайт GetFPV Learn — идеальное место для расширения ваших знаний о гоночных FPV-дронах. Посетите магазин GetFPV, где представлен огромный выбор лучших гоночных FPV-дронов.

Как выбрать блок питания для настольного ПК?

03 февраля 2022 г.

Покупка подходящего блока питания для настольного компьютера или зарядного устройства для ноутбука часто недооценивается пользователями. Причина этого в том, что мы обычно понятия не имеем, насколько мощным должен быть блок питания, чтобы обеспечить оптимальную энергию для работы всех компонентов нашего оборудования. Узнайте, на какие параметры обратить внимание перед покупкой блока питания для компьютера .

Что нужно знать перед покупкой блока питания для ПК?

Перед покупкой блока питания необходимо учитывать несколько важных моментов. Важен тип соединения, то есть тип заделки проводов в конкретном блоке питания. Категория, размер и мощность блока питания, а также гарантирует ли данная модель защиту компонентов нашего компьютера.

Наиболее популярные типы блоков питания

• БЛОК ПИТАНИЯ ATX — один из самых популярных блоков питания, доступных на рынке. Его стандартный размер 150х140х86 мм, но в зависимости от мощности их размеры могут незначительно отличаться. Компания Akyga подготовила на выбор своим покупателям 3 линейки таких блоков питания. Basic — предназначен для питания стандартных настольных компьютеров. Pro — предназначен для более сложных конструкций, а линейка Ultimate — создана, чтобы удовлетворить даже самых требовательных клиентов. Также стоит отметить, что настольный блок питания Ultimate идеально подойдет для майнеров биткойнов.
• SFX POWER SUPPLY — этот тип блока питания немного меньше, чем блок питания ATX. Его размеры обычно составляют 63,5х125х100 мм. За счет чего вмонтированные в них вентиляторы имеют гораздо меньшие размеры. В SFX-L версии немного увеличена длина блока питания. Таким образом, внутри блока питания можно разместить более крупный и мощный вентилятор. Стандартная длина SFX-L составляет около 120 мм.
• БЛОК ПИТАНИЯ TFX — это самый компактный компьютерный блок питания на рынке. Akyga предлагает его в двух версиях: 250 Вт и 300 Вт .

Электропитание системы

Еще одним важным аспектом при выборе блока питания ПК является тип соединения между устройством и компьютером. Хотя новый блок питания всегда поставляется заказчику с набором кабелей и вилок, стоит знать, какие конфигурации возможны.

24-контактный разъем материнской платы (P1) , используемый для ее питания. В зависимости от модели вы можете встретить сплит-решение 20+4 контакта.

P4/ESP — разъем питания процессора. Доступен как в 4-, так и в 8-контактной версии (а также в варианте 2 x 4-контактный). С современными и высокотехнологичными процессорами энергопотребление иногда выше, чем может гарантировать стандартный 24-контактный разъем. Поэтому необходимо подключить к материнской плате дополнительный кабель ATX12V или ESP12V в качестве вспомогательного источника питания.

6/8-контактный разъем PCI Express для видеокарты. Многие видеокарты, установленные в настольных компьютерах, нуждаются в дополнительном источнике питания. В более новых и требовательных конструкциях чаще используется 8-контактный разъем. Большинство блоков питания, доступных на рынке, обратно совместимы, что означает, что мы также можем встретить разъемы 6+2-pin. Такое решение позволит питать карты как с 6-, так и с 8-контактными разъемами PCIe.

Разъем Serial ATA (SATA) используется для питания устройств хранения данных, таких как жесткие диски, твердотельные накопители и оптические приводы. В течение некоторого времени контроллеры вентиляторов и концентраторы RGB, среди прочего, также использовали этот тип разъема.

Molex — 4-контактный разъем. Это довольно старое решение, которое используется все реже и реже, однако его все еще можно найти, например. в вентиляторах и системах жидкостного охлаждения.

Настольный блок питания. Какую мощность выбрать?

Этот вопрос чаще всего задают покупатели перед покупкой зарядного устройства для ноутбука . Сколько ватт должен быть блок питания для настольного ? К сожалению, на этот вопрос невозможно дать однозначный ответ. Все зависит от потребностей вашей системы и ее сложности. Чем сложнее и сложнее система, тем больше энергии ей потребуется для нормального функционирования. Поэтому необходимо тщательно проверять оборудование и его параметры.

Если вам интересно, какой блок питания выбрать для вашего настольного компьютера, вы можете воспользоваться многочисленными калькуляторами, доступными в Интернете. Если вы хотите узнать, какое зарядное устройство для ноутбука подойдет для вашего устройства, бренд Akyga предоставляет своим покупателям простую и интуитивно понятную поисковую систему . Это позволит без малейших проблем подобрать подходящее оборудование для ваших нужд.

Блок питания для ПК с большей мощностью

Если вы определили энергопотребление вашего оборудования, вам следует подумать о покупке блока питания, обеспечивающего дополнительный запас мощности. Если ваши расчеты показывают, что для правильной работы вашей системе требуется 500 Вт, вы можете с уверенностью приобрести зарядное устройство, которое сможет обеспечить ее мощностью 600 или даже 650 Вт. Таким образом, если ваш компьютер будет обновлен или расширен, вам не придется инвестировать в другой блок питания для ПК.

650-ваттное зарядное устройство не будет потреблять максимальную мощность, а только столько, сколько необходимо вашему конкретному оборудованию. Поэтому вам не нужно беспокоиться о повреждении компьютера из-за слишком мощного блока питания. Высокая выходная мощность не приравнивается к высокому энергопотреблению, а означает только способность выдавать мощность, когда это необходимо.

Выбор блока питания для стационарных компьютеров и защита компонентов

Последний аспект, который вы обязательно должны учитывать, это безопасность вашей системы и данных, хранящихся на вашем компьютере. Блок питания для ПК или зарядное устройство для ноутбука хорошего качества должен иметь цифру 9.
