Как правильно пользоваться зарядным устройством Кедр Авто 10А. Какие режимы работы предусмотрены в данной модели. Для каких аккумуляторов подходит ЗУ Кедр Авто 10А. Каковы основные технические характеристики устройства.
Особенности и преимущества зарядного устройства Кедр Авто 10А
Зарядное устройство Кедр Авто 10А — это современный прибор российского производства, предназначенный для зарядки 12-вольтовых свинцово-кислотных аккумуляторных батарей. Данная модель обладает рядом важных преимуществ:
- Высокая степень защиты от неправильного подключения, перегрузки и короткого замыкания
- Наличие предпускового режима с током до 10А
- Автоматический переход в режим подзарядки после полного заряда АКБ
- Возможность восстановления сульфатированных аккумуляторов
- Компактные размеры и небольшой вес (всего 0,6 кг)
Благодаря этим особенностям Кедр Авто 10А позволяет эффективно и безопасно заряжать автомобильные аккумуляторы различной емкости.
Технические характеристики устройства
Основные технические параметры зарядного устройства Кедр Авто 10А:
- Напряжение питания: 220В ± 10%
- Потребляемая мощность: до 250 Вт
- Номинальное напряжение заряжаемой АКБ: 12В
- Максимальный зарядный ток: 10А
- Номинальный зарядный ток: 5А
- Емкость заряжаемых аккумуляторов: 14-190 А*ч
- Габаритные размеры: 185x130x90 мм
- Вес: 0,6 кг
Устройство оснащено стрелочным амперметром для контроля зарядного тока и светодиодным индикатором режимов работы.
Режимы работы Кедр Авто 10А
Зарядное устройство Кедр Авто 10А может работать в трех основных режимах:
1. Автоматический режим
В этом режиме прибор самостоятельно контролирует процесс зарядки, постепенно снижая ток по мере насыщения батареи. После полного заряда АКБ устройство переходит в режим поддерживающего заряда малым током.
2. Предпусковой режим
Позволяет быстро подзарядить сильно разряженный аккумулятор током до 10А в течение 5 минут для запуска двигателя. Затем устройство автоматически переключается в обычный режим зарядки.
3. Циклический режим
Предназначен для восстановления емкости сульфатированных аккумуляторов путем чередования циклов заряда и разряда малым током. Помогает частично восстановить работоспособность старых АКБ.
Как правильно заряжать аккумулятор с помощью Кедр Авто 10А
Чтобы правильно и безопасно зарядить аккумулятор с помощью данного устройства, следуйте этой инструкции:
- Подключите зажимы ЗУ к клеммам АКБ, соблюдая полярность (красный «+» к положительному выводу, черный «-» к отрицательному или к массе автомобиля)
- Включите вилку устройства в розетку 220В
- Выберите нужный режим работы нажатием кнопки на панели прибора
- Контролируйте процесс зарядки по амперметру и светодиодному индикатору
- После окончания зарядки отключите ЗУ от сети, затем снимите зажимы с аккумулятора
Время полной зарядки зависит от емкости и степени разряженности АКБ. В среднем оно составляет 6-10 часов.
Для каких аккумуляторов подходит Кедр Авто 10А
Зарядное устройство Кедр Авто 10А предназначено для зарядки следующих типов 12-вольтовых свинцово-кислотных аккумуляторных батарей:
- Стартерные автомобильные АКБ
- Мотоциклетные аккумуляторы
- Лодочные и катерные батареи
- Тяговые аккумуляторы для электротранспорта
- Стационарные АКБ для систем бесперебойного питания
Емкость заряжаемых аккумуляторов может составлять от 14 до 190 А*ч. Не рекомендуется использовать устройство для зарядки гелевых и AGM аккумуляторов без режима ограничения напряжения.
Меры безопасности при работе с зарядным устройством
При использовании зарядного устройства Кедр Авто 10А необходимо соблюдать следующие правила безопасности:
- Не допускайте попадания влаги на корпус прибора
- Не используйте устройство при повреждении корпуса или проводов
- Заряжайте аккумуляторы только в хорошо проветриваемом помещении
- Не замыкайте между собой зажимы ЗУ
- Отключайте устройство от сети перед подключением/отключением АКБ
- Не оставляйте работающее ЗУ без присмотра на длительное время
Соблюдение этих простых правил обеспечит безопасную и эффективную эксплуатацию зарядного устройства Кедр Авто 10А.
Отзывы пользователей о зарядном устройстве Кедр Авто 10А
Большинство автолюбителей положительно отзываются о данной модели зарядного устройства. Среди основных достоинств отмечают:
- Простоту и удобство использования
- Наличие нескольких режимов работы
- Эффективное восстановление старых АКБ
- Надежную защиту от неправильного подключения
- Доступную цену при хорошем качестве
Некоторые пользователи в качестве недостатков указывают отсутствие цифрового дисплея и невозможность точной регулировки зарядного тока. Однако в целом Кедр Авто 10А считается одним из лучших бюджетных зарядных устройств отечественного производства.
Сравнение Кедр Авто 10А с другими моделями зарядных устройств
Как Кедр Авто 10А выглядит на фоне других популярных зарядных устройств? Давайте сравним его с некоторыми аналогами:
| Модель | Макс. ток | Режимы работы | Защита | Цена |
|---|---|---|---|---|
| Кедр Авто 10А | 10А | 3 | Высокая | Средняя |
| Вымпел-40 | 18А | 4 | Высокая | Выше среднего |
| ОРИОН PW 415 | 15А | 2 | Средняя | Низкая |
Как видим, Кедр Авто 10А занимает промежуточное положение по характеристикам и цене, что делает его оптимальным выбором для большинства автолюбителей.
Кедр-Авто 10а инструкция для ЗУ
Галерея
Для просмотра всех изображений нажмите на кнопки прокрутки
Смотреть онлайн
Ссылка для скачивания
Инструкция по эксплуатации и руководство пользователя для Кедр-Авто 10а
Другие инструкции и файлы
Другие инструкции
kedr10a.pdf — (0.3 mb) дополнительная инструкция
Английская версия
—
Дополнительные файлы (драйверы, прошивки и прочее)
Cервис-мануал
Информация
- Описание
- Характеристики
- Где купить
КЕДР Авто 10-А — автомобильное зарядное устройство российского производства, которое предназначено для зарядки 12-вольтовых аккумуляторных батарей. Время зарядки зависит от емкости батареи и степени ее разряженности.
Устройство обеспечивает автоматический переход в режим подзарядки малым током по окончании зарядки в режиме «АВТОМАТ», а также позволяет осуществлять восстановление аккумуляторной батареи (десульфатацию), для чего предусмотрен режим «ЦИКЛ».
В модели устройства «Кедр-авто-10» предусмотрен режим зарядки аккумулятора повышенным током до 10 А (предпусковой режим) и имеет надежную защиту от перегрузки, неправильного подключения и короткого замыкания зажимов аккумуляторного шнура.
Функциональные особенности
- Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов;
- Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации;
- Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А;
- После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А.
Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка; - Есть возможность десульфатации АКБ в циклическом режиме заряда;
- Гарантийный срок службы составляет ровно один год с момента продажи;
- В режиме автоматического заряда номинальный ток составляет 4 А;
- При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет;
- Вес устройства не превышает 0,6 килограмма.
- Зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов.
- Может использоваться для «тренировки» АКБ с целью повысить ее технические характеристики и продлить срок службы.
Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка;Принципиальная электрическая схема
Комментарии
Другие инструкции
Зарядное устройство кедр авто 10а инструкция
Радиостанции
Радиомодемы
GSM модемы
Антенны
Блоки питания и преобразователи
Информация
(495) 220-95-14
info@mobilradio.
ruФункциональные особенности Кедр АВТО 10
• Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов;
• Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации;
• Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А;
• После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А. Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка;
• Есть возможность десульфатации АКБ в циклическом режиме заряда;
• Гарантийный срок службы составляет ровно один год с момента продажи;
• В режиме автоматического заряда номинальный ток составляет 4 А;
• При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет;
• Вес устройства не превышает 0,6 килограмма.
• Зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов.
• Может использоваться для «тренировки» АКБ с целью повысить ее технические характеристики и продлить срок службы.
ОБЩИЕ СВЕДЕНИЯ
1. Зарядное устройство «Кедр-Авто» предназначено для зарядки 12-вольтовых аккумуляторных батарей. Время зарядки зависит от емкости батареи и степени ее разряженности.
Важная информация для автолюбителя, который хочет, чтоб его аккумулятор работал долго.
Распространенная ошибка автолюбителей в том, что заботиться об аккумуляторе они начинают тогда, когда автомобиль уже нельзя завести. Известно, что в городском цикле езды часто пользуются стартером, и за период коротких поездок генератор не успевает зарядить аккумуляторную батарею полностью.
Давайте разберем химию процесса
При разрядке батареи на пластины осаживается из электролита белый налет.
Это нормальный процесс (сульфатация). И если своевременно начать заряжать аккумуляторную батарею, то происходит ее восстановление. Но если мы допустили глубокую разрядку, налет кристаллизуется, и зарядка не обеспечит очищение пластин батареи, емкость аккумулятора резко уменьшится.
Именно поэтому необходимо практически ежедневно дозаряжать батарею. Это значит очищать пластины и держать аккумулятор в идеальном, рабочем состоянии, надолго продлевая его бесперебойный срок эксплуатации. Зарядное устройство «Кедр-авто» позволяет автолюбителю легко справляться с этой задачей.
2. Устройство обеспечивает автоматический переход в режим подзарядки малым током по окончании зарядки в режиме «АВТОМАТ».
3. Зарядное устройство дает возможность осуществлять восстановление аккумуляторной батареи (десульфатацию), для чего предусмотрен режим «ЦИКЛ».
4. В модели устройства «Кедр-авто-10» предусмотрен режим зарядки аккумулятора повышенным током до 10 А (предпусковой режим). Предпусковой режим обеспечивается благодаря микропроцессору, которым оснащено зарядное устройство Кедр АВТО 10.
Чтобы активировать его, нужно просто нажать предназначенную для этого кнопку «Автомат». После этого автоматическая система зарядного устройства подает повышенный ток. Этот режим незаменим в случаях, когда зарядить аккумулятор нужно максимально быстро.
5. В устройстве имеются световые индикаторы, соответствующие режимам работы.
6. Устройство имеет надежную защиту от перегрузки, неправильного подключения и короткого замыкания зажимов аккумуляторного шнура.
ВНИМАНИЕ! Если батарея полностью разряжена, то необходимо снять клеммы аккумулятора. Через 30 мин. подключить зарядное устройство.
ВНИМАНИЕ! Устройство работает только совместно с аккумуляторной батареей. Лампочка, подключенная к зажимам аккумуляторного шнура, гореть не будет.
Современные зарядные устройства имеют небольшие размеры и вес, а также обладают повышенной экономичностью и запасом прочности. ЗУ Кедр Авто 10а относится к категории именно таких изделий. Благодаря тому, что эта модель производятся в нашей стране, она максимально адаптированы к эксплуатации в условиях непостоянных характеристик электрического тока в сети.

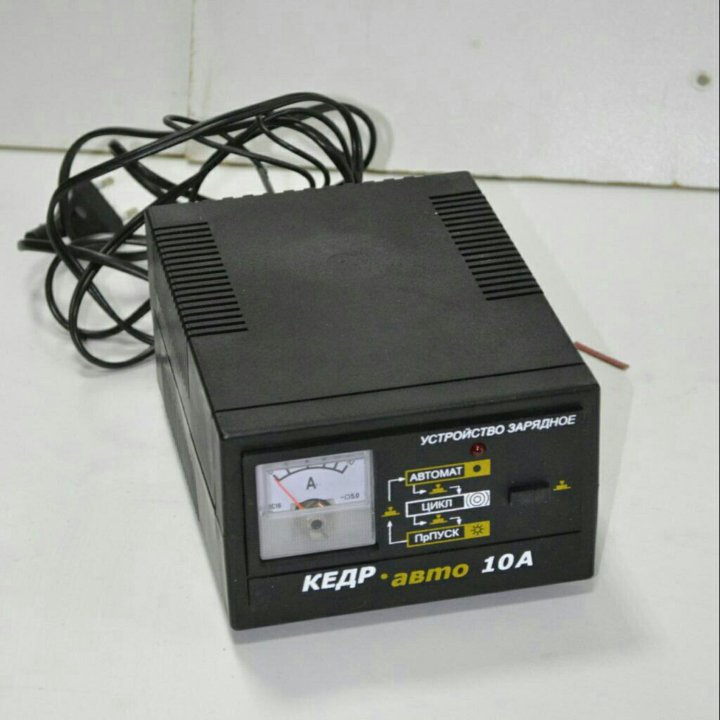

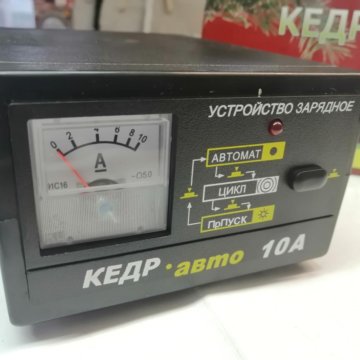

Обзор устройства
Зарядное устройство Кедр Авто 10а состоит из прямоугольного пластикового корпуса, на передней панели которого имеются элементы индикации и управления. Для контроля за уровнем зарядного тока прибор оснащается механическим амперметром.
Также в переднюю панель устройства встроен светодиод, который позволяет визуально определить в каком режиме работает ЗУ. Справа от светодиода располагается кнопка, с помощью которой можно легко выбрать вариант заряда аккумулятора.
С противоположной стороны к зарядному устройству подключается электрический кабель со штепсельной вилкой и выходные провода к аккумулятору, на концах которых имеются пружинные зажимы.
Технические характеристики устройства Кедр Авто 10а
Для того чтобы обеспечить максимальную эффективность при использовании ЗУ Кедр Авто 10а необходимо знать основные технические характеристики таких приборов. В инструкции к этому устройству производителем указываются следующие параметры:
| Характеристика | Значение |
|---|---|
| Напряжение | 170-240 Вольт |
| Предпусковой режим заряда | 10 Ампер |
| Максимальный зарядный ток | 10 Ампер |
| Номинальный зарядный ток | 5 Ампер |
| Напряжение заряда | 15 Вольт |
| Алгоритм заряда | Плавное уменьшение тока |
| Потребляемая мощность | до 250 ватт |
| Номинальное напряжение АКБ | 12 Вольт |
| Походит для зарядки аккумуляторов | Свинцово-кислотные |
| Емкость заряжаемого аккумулятора | от 14 до 190 А/ч |
| Амперметр | Стрелочный |
| Размеры | 185x130x90 мм |
| Вес | 600 грамм |
Территория России разделена на 4 климатические зоны, поэтому кроме основных технических характеристик важно знать при каких условиях окружающей среды разрешается эксплуатация зарядного устройства Кедр Авто.
Если автомобиль заряжается на открытой площадке в зимнее время, то минимальная температура, ниже которой запрещена эксплуатация ЗУ составляет минус 10 градусов Цельсия. Максимальная положительная температура эксплуатации Кедр Авто 10а составляет +40º С.
Особенности устройства и для каких АКБ предназначен
С помощью зарядного устройство Кедр Авто 10а можно зарядить автомобильный аккумулятор напряжением 12 Вольт. Особенностью этой модели является невозможность установки точного значения силы тока. Основной цикл зарядки автомобиля представляет собой автоматический процесс, который активируется при подключении ЗУ к аккумулятору и заканчивается в момент достижения полного заряда батареи. Максимальное значение силы тока на клеммах аккумулятора на протяжении всего цикла зарядки составляет 5 А.
Учитывая такие особенности устройства, можно предположить, что при зарядке аккумуляторов большой ёмкости потребуется слишком много времени. Для полного восстановления заряда батареи потребуется подавать на её клеммы 10% в течение 10 часов, поэтому аккумулятор ёмкостью 150 А/ч не зарядить даже в течение суток.
Как заряжать аккумулятор с помощью Кедр Авто 10а
Заряжать АКБ с помощью Кедр Авто 10а можно в трёх режимах: автоматическом, предпусковом и циклическом. Каждый вариант восстановления заряда имеет свои особенности, поэтому для правильного подключения устройства следует выполнить последовательно несколько действий.
В автоматическом режиме
В автоматическом режиме алгоритм работы прибора полностью исключает возможность перезаряда, что не может не отражаться положительно на «здоровье» АКБ. Чтобы правильно активировать такой режим достаточно:
- Подключить зажимы ЗУ к клеммам аккумуляторной батареи соблюдая полярность.
- Включить штепсельную вилку в розетку переменного электрического напряжения.
Таким образом достаточно 2 шагов, чтобы устройство начало работу в автоматическом режиме. После окончания цикла зарядки ЗУ уменьшит подачу электрического тока до минимально возможного значения, а для дополнительного информирования о завершении процесса – начнёт мигать светодиод.
В предпусковом режиме
В ситуации, когда аккумулятор разрядился не полностью, но прокрутить коленвал на достаточное для запуска двигателя число оборотов не удаётся, можно выполнить экспресс-подзарядку с помощью этого прибора. Для того чтобы активировать предпусковой режим зарядного устройства Кедр Авто 10а необходимо:
- Подключить зажимы к клеммам аккумулятора соблюдая полярность.
- Включить устройство в сеть.
- Нажать кнопку переключения режимов 2 раза.
После активации предпускового режима красный индикатор на передней панели будет гореть непрерывно в течение 5 минут, при этом сила тока на клеммах батареи повысится до 10 А. Этого обычно достаточно, чтобы существенно восстановить ёмкость автомобильного аккумулятора. По окончании предпускового режима прибор автоматически будет переведён на автоматическую работу.
В режиме цикл
Зарядное устройство Кедр Авто 10а имеет циклический режим зарядки, который позволяет восстановить батареи, подвергавшиеся глубоким разрядам.
Как правило, в этом случае на поверхности пластин образуется сульфаты, которые препятствуют нормальному протеканию химической реакции во время стандартной зарядка АКБ.
Для активации циклического режима также необходимо подключить аккумулятор к ЗУ, как было описано выше, но после включения автоматического режима сразу нажать на кнопку расположенную справа от амперметра. Об активации работы устройства с прерывающимся включением можно судить по попеременно загорающемуся и гаснущему светодиоду красного цвета.

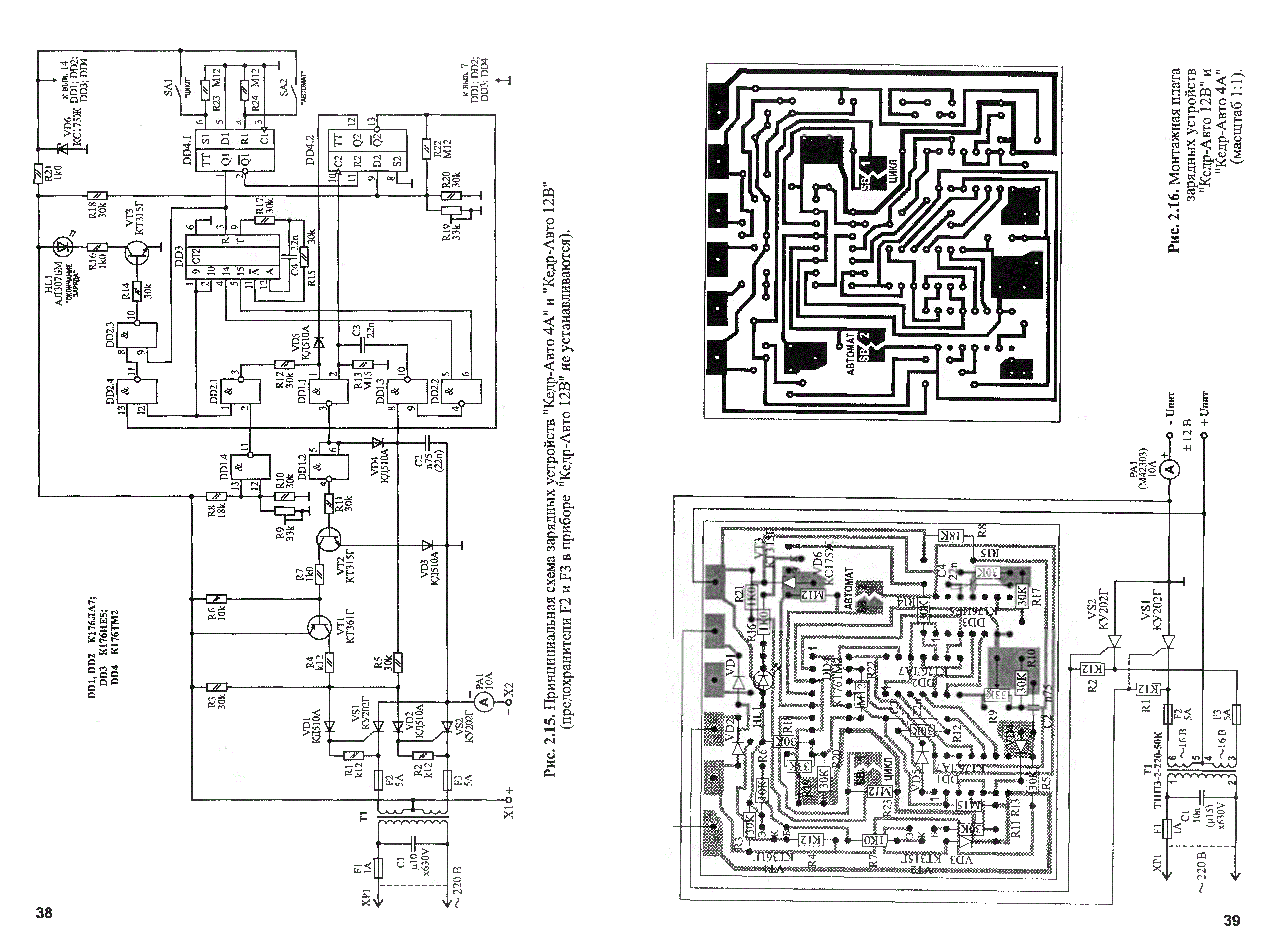

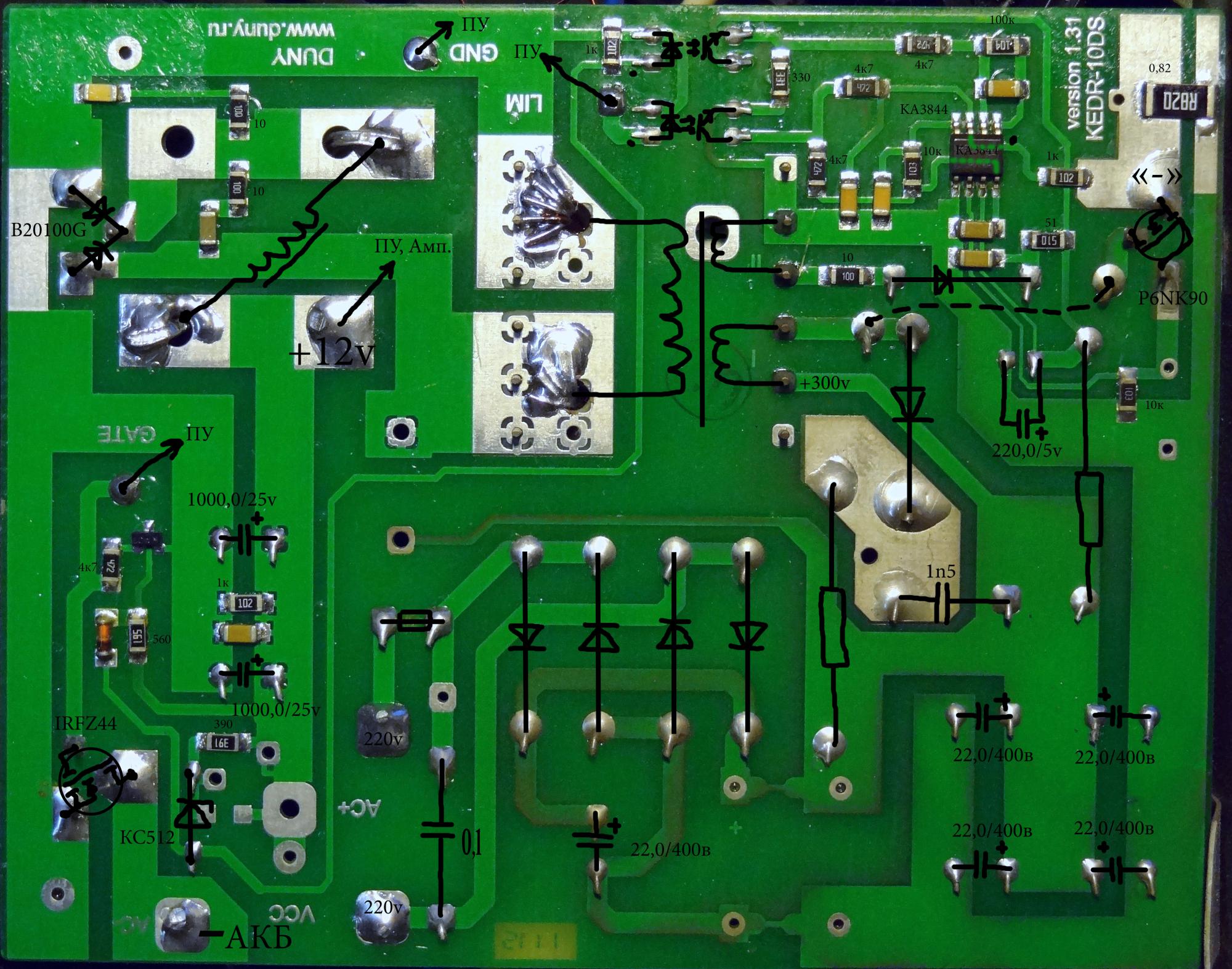

Принципиальная электрическая схема
Скачать официальную инструкцию
PDF Инструкцию по эксплуатации зарядного устройства Кедр Авто 10 можно скачать ЗДЕСЬ.
У Вас имеется зарядное устройство Кедр Авто 10а? Тогда расскажите в комментариях какой и о своих впечатлениях о нем, это очень поможет остальным автолюбителям и сделает материал более полным и точным.
Отзывы
Харитон г.
Алагир.
Устройством очень легко пользоваться, ведь для зарядки достаточно подключить ЗУ к аккумулятору и к электрической сети.
Николай г. Рязань.
Недорогой и очень качественный прибор для зарядки автомобильных аккумуляторов. Также немаловажным достоинством изделия является наличие циклического режима заряда АКБ.
Илья г. Новочеркасск.
Преимуществом зарядного устройства этой модели является наличие автоматического режима работы, что полностью исключает вероятность разрушения пластин в результате сильного перезаряда.
Если вы купили зарядное устройство для автомобильной аккумуляторной батареи Кедр авто 10А, но вам не понятно, как им пользоваться, то посмотрев этот видеоурок, он же обзор зарядного устройства, вы можете узнать какие режимы работы имеет данное зарядное, как и вкаких случаях необходимо использовать эти режимы при зарядке аккумулятора, а так же некоторые другие мелочи и хитрости.
На сегодняшний день зарядное устройство Кедр авто 10А получило широкое распостранение среди автолюбителей и довольно не плохо себя зарекомендовало.
ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!
Зарядное устройство для аккумулятора кедр 10А инструкция. Зарядное устройство «Кедр»: описание, инструкция
Срок службы аккумулятора — источника жизни автомобиля — составляет от 5 до 7 лет. Все зависит от условий эксплуатации. Однако можно поднять ресурс аккумулятора, если есть возможность его подзарядки и проведения специальных тренировок. Для этих целей был разработан Cedar Charger — один из лучших на всем автомобильном рынке России.
Работа любой аккумуляторной батареи основана на анодно-катодных реакциях, происходящих между свинцовыми элементами и раствором серной кислоты. В результате восстановления двуокиси свинца на катоде мы получаем электрический ток. Однако со временем течение реакций ослабевает. Именно тогда необходимо подключить «выпрямители», восстанавливающие исходные элементы.
Серия Зарядное устройство «Кедр»
Основным назначением бытовых приборов серии «Кедр» является зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов.
Кроме того, Cedar Charger можно использовать для «обучения» АКБ с целью повышения его технических характеристик и продления срока службы.
Внешне приборы серии представляют собой пластиковый параллелепипед черного цвета довольно большой массы. На лицевой стороне находится панель управления. Устройство имеет кабель для подключения к сети переменного тока, два зажима, которые присоединяются непосредственно к клеммам аккумулятора. Настройка устройства на подзарядку происходит в автоматическом режиме.
В серию устройств входят консервационные устройства, используемые для запуска двигателя автомобиля с сильно разряженным аккумулятором («Кедр Мини»). Также в ассортименте есть универсальные агрегаты, выполняющие обе функции (зарядное устройство «Кедр-Авто-10»).
Панель управления
Перед запуском устройства необходимо ознакомиться с правилами его эксплуатации. Пренебрежение этим простым правилом может привести к поражению электрическим током вплоть до летального исхода.
Самое главное изучить панель управления прибором перед подключением его к аккумулятору. В подавляющем большинстве случаев в него входят:
- Переключатель управления автоматическими режимами «зарядка/выдача».
- Вставьте держатель welker, иначе говоря, разъем предохранителя.
- Тумблер автоматических режимов «непрерывный/циклический».
- Амперметр и индикатор полного заряда батареи в виде светодиода.
В задней стенке аппарата имеется небольшой отсек, в котором находятся шнуры, необходимые для подключения зарядного устройства «Кедр» к питающей сети и аккумулятора.
Отличия устройств от других зарядных устройств
Семейство приборов «Кедр» полюбилось отечественным автолюбителям за простоту использования.
Устройство перезаряжает или восстанавливает работоспособность аккумулятора за счет встроенных в его плату управления автоматических функций:
- Циклическая работа — обеспечивает частичное снижение окислительно-восстановительных возможностей электродов при сульфатных элементах.
- Боевой аккумулятор — доводит до полного заряда постоянный заряд.
- Выключите аккумулятор после полной зарядки.
Также устройство оснащено автоматической защитой от короткого замыкания из-за случайного прикосновения выходных зажимов или неправильного подключения АКБ. При срабатывании система защиты просто перестает подавать электрический ток, тем самым защищая как само зарядное устройство устройства «кедр», так и аккумулятор.
Перед зарядкой
Перед зарядкой необходимо убедиться, что ваша аккумуляторная батарея Нуждается в подзарядке и она исправна. Для этого необходимо измерить напряжение на клеммах. Зимой максимально допустимый уровень сброса составляет не более 25 % от номинального значения, а летом — не более 50 %. Если вольтметр показывает значения ниже, аккумулятор нуждается в зарядке.
Стандартная акб для автомобиля имеет номинальное напряжение 12 вольт. Только в этом случае «кедр» является зарядным устройством (инструкция ниже) — может заряжать аккумулятор.
Прочтите также паспорт аккумулятора, чтобы убедиться, что это правда. Помните, что для зарядки напряжение в зарядном устройстве должно быть выше, чем напряжение аккумулятора. В противном случае ничего не произойдет.
Руководство пользователя
В инструкции указано, что для зарядки аккумулятора необходимо выполнить следующее:
- Извлеките шнур из углубления на задней стенке, аккуратно растяните его на полу, чтобы зажимы не соприкасались.
- Подключите устройство к источнику переменного тока 220 вольт.
- Переключите раковины в положение «зарядка» и «непрерывная работа».
- Соблюдая полярность, прикрепите зажимы к клеммам АКБ.
После этого начнется зарядка аккумулятора. Как только электроконтейнер будет полностью восстановлен, устройство Зарядное устройство «Кедр» оповестит об этом красным индикатором «Конец заряда». После этого Акб готов к работе.
Восстановление работоспособности
Снижение емкости аккумуляторной батареи происходит в результате частичного сульфатирования пластины — образования сульфатов на электродах.
Увеличить производительность и увеличить долговечность АКБ в этом случае. Для этого вам необходимо:
- Подсоедините зажимы устройства к клеммам.
- Тумблер Переведите в положение «циклически».
- Подключить к аккумулятору лампочку 12В или 6В.
Восстановление работоспособности происходит по следующей схеме: зарядное устройство «Кедр» заряжается в течение 45 секунд, после чего выключается, и в работу вступает лампа, которая в течение 15 секунд разряжает аккумулятор. Такой циклический заряд/разряд увеличивает ресурс и производительность АКБ.
В чем особенности Cedar Auto 10?
Прибор разработан в 2008 году в ООО «Научно-производственное предприятие Дюны» г. Томска, заменив предшественника Кедр-авто-4. Предназначен для зарядки аккумуляторов на основе кислого электролита и свинцовых пластин. (12 вольт). По сравнению с предыдущей моделью Кедр Зарядное устройство Авто 10 хорошо находит :
- Обладает высокой степенью защиты от неправильного подключения, перегрузки и короткого замыкания;
- Модель оснащена самыми современными трансформаторами производства ведущего предприятия РФ;
- Имеется предтренировочный режим — режим флюстера (аккумулятор заряжается силой тока до 10А), после чего автоматически переходит на номинальную зарядку силой тока в 5А;
- После завершения процесса заряда аккумулятора ток в 4 и система самостоятельно переводит устройство в режим подзаряда током 0,5 А. При этом гарантируется полный заряд аккумулятора и не допускается его перезарядка;
- Возможна десульфатация АКБ в режиме циклического заряда;
- Гарантийный срок службы ровно год со дня продажи;
- В режиме автоматического заряда номинальный ток 4 А;
- С правом эксплуатации и соблюдением правил хранения срок службы не менее пяти лет;
- Вес устройства не превышает 0,6 килограмма.
При этом гарантируется полный заряд аккумулятора и не допускается его перезарядка;Краткая характеристика зарядного устройства Кедр Авто 10:
Режим подготовки — не более 10 А;
Размеры — 185x130x90 миллиметров;
Потребляемая мощность — не более 250Вт;
Ток заряда Номинальный 4 А;
Напряжение заряженной батареи номинальное — 12В;
Напряжение питания Номинальное — 220 ± 10% В;
Масса — не более 0,6 килограмма.
Время, необходимое для полноценной качественной зарядки аккумулятора, напрямую зависит от того, насколько разряженным было состояние аккумулятора до начала зарядки, и в каком контейнере находится аккумулятор.
Режим подготовки обеспечивает микропроцессор, которым оснащен Cedar Charger Auto 10. Для его активации достаточно нажать кнопку «Автоматически». После этого автоматическая система заряда подает повышенный ток. Этот режим незаменим в тех случаях, когда аккумулятор необходимо зарядить как можно быстрее.
Всем, у кого есть машина, прекрасно известно, где находится цветной параллелепипед, расставленный цветными наклейками, зачем он нужен, но мало кто думает, что аккумулятор не вечен, и за ним как минимум нужно ухаживать. Только тогда она сможет дотянуться до своих 5-7 лет. А при необходимости его нужно зарядить. И заряжать правильно, и для этого сейчас есть все условия.
Cedar Charger Auto 4A
Среда из сотен тысяч зарядных моделей (память), многие автолюбители отдают предпочтение отечественной зарядке. То ли генетическая сила привычек, то ли лодочный патриотизм, но определенной популярностью пользуется Cedar Cedar Charger 4a. У многих возникают сложности с ремонтом этого устройства из-за того, что схема утеряна, а найти оригинал не всегда удается.
Мы порылись в своих архивах, и откопали схему устройства, которую предлагаем изучить.
Имеет простую архитектуру, и довольно просто понять, сможете ли вы отличить резистор от канистры. А если не сможете, мы постараемся объяснить, что это такое, зачем оно нужно и как им пользоваться.
Когда нужно использовать зарядное устройство
Химия вещь хорошая, а батарея покрыта химическими процессами. В тонкости химии погружаться не будем, а выясним, что касается рядового автолюбителя, его аккумулятора и Cedar Charger 4a.
Акб должен быть в порядке. Зимой и летом. Но у него есть допустимая степень разряда, которая проверяется довольно просто — с помощью карометра, если позволяет конструкция аккумулятора, либо путем измерения минимального напряжения на выходах. В первом случае измеряется плотность, во втором непосредственно напряжение. Допустимое значение разряда аккумулятора зимой составляет 25% от номинального, а летом – 50%. Если банка может держать напряжение 1,6 В в течение пяти секунд, значит, она полностью заряжена.
Если напряжение 1,4 В, значит батарея села на 50%. Вся арифметика.
Необходимо провести подзарядку аккумулятора, и если вы выбрали кедр авто 4а, то он вполне справится со своей задачей, если будет правильно. А последствия неправильной зарядки могут быть неразрешимыми для аккумулятора, так что каким бы умным устройством не управлять.
Описание
Любая батарея заряжается от источника, превышающего напряжение батареи, и это должен быть источник постоянного тока. Следовательно, ЗУ должно преобразовывать переменный ток в постоянный, а на выходе выдавать нам напряжение, необходимое для зарядки. Аппарат справляется с этим отлично. Вот его технические данные:
- с возможностью работы от бытовой сети 220 В ± 11 В;
- номинальное напряжение аккумулятора, который он заряжает — 12 В;
- минимальный ток заряда — 4,0 А;
- потребляет не более 85 Вт.
Предназначен и для зарядки, и для восстановления аккумуляторов, потерявших заряд по ряду причин.
Обрезать падение напряжения на аккумуляторе может масса факторов, но основным считается сульфатирование пластин и их окисление. Cedar также предназначен для тренировки циклов зарядки и разрядки, которые восстанавливают способность батареи сохранять заряд.
Зарядка происходит определенное количество времени, которое зависит от емкости аккумулятора, от степени износа пластин, а также от степени разрядки аккумулятора. Оснащен простейшим микропроцессором, управляющим всеми возможными режимами зарядки и работой устройства.
Функции
При подключении с соблюдением полярности машина начинает зарядку аккумулятора в автоматическом режиме, о чем сигнализирует светодиод. В этом режиме осуществляется стандартный заряд аккумулятора током не более 4 А с контролем напряжения на выходах. При достижении максимального значения зарядного напряжения устройство само отключается от аккумулятора. Об этом говорит мигающий светодиод.
Для удаления сульфата необходимо использовать режим «цикл».
В этом режиме желательно подключить параллельно нагрузку на батарею, которая потребляет около 1 А тока. Для этого подойдет автомобильная фара на 6 Вт. Если этого не сделать, процесс пройдет слишком успешно, но займет немного больше времени. Для полного устранения сульфата необходимо оставить аккумулятор подключенным к устройству на 3-5 дней.
В устройстве также есть режим предварительной зарядки аккумулятора. В этом случае зарядка происходит быстрее за счет того, что подается ток высокого номинала — до 10 А. Процесс длится около пяти минут. После этого прибор автоматически переходит в режим «Автоматический», и уже ограничивает силу тока до 4 А.
Итак, кедр авто 4а работает. Благодаря простой схеме любую неисправность можно выявить и устранить, а служит устройство достаточно долго. Следите за амперметром, и удачи на дорогах!
Современные зарядные устройства имеют малые габариты и вес, а также имеют повышенный КПД и запас прочности. Кедр Авто 10А относится к категории таких продуктов.
Благодаря тому, что данная модель произведена в нашей стране, она максимально адаптирована к работе в условиях непостоянных характеристик электрического тока в сети.
Существо
Обзор устройства

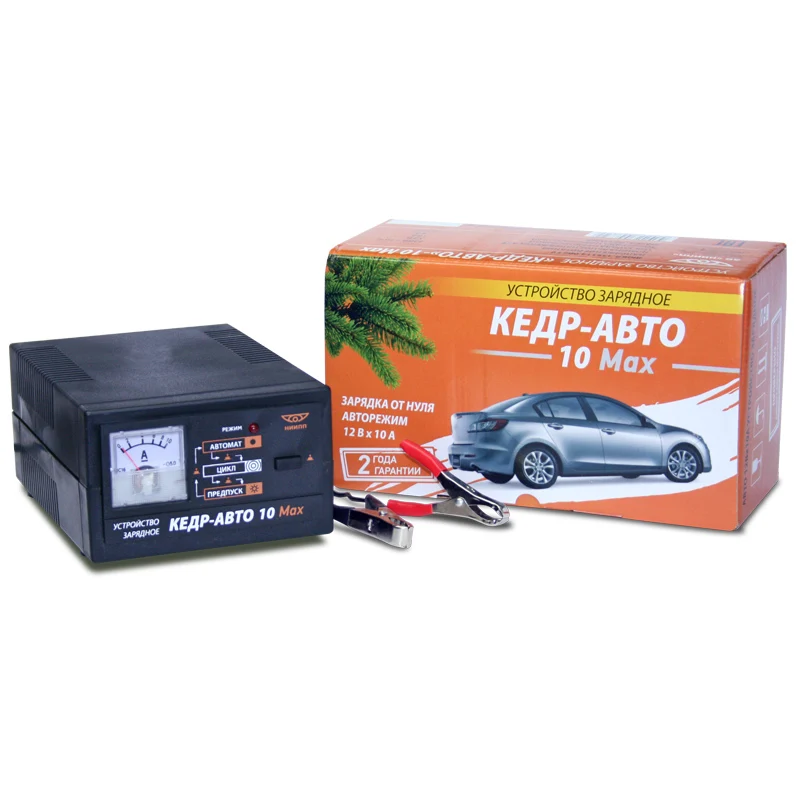

Зарядное устройство Cedar Auto 10A состоит из прямоугольного пластикового корпуса, на передней панели которого расположены элементы индикации и управления. Для контроля уровня зарядного тока устройство снабжено механическим амперметром.
Также в переднюю панель устройства встроен светодиод, который позволяет визуально определить, в каком режиме он работает. Справа от светодиода находится кнопка, с помощью которой можно легко выбрать вариант зарядки аккумулятора.
С противоположной стороны к зарядному устройству к аккумулятору подключается электрический кабель с вилкой и проводами вывода на аккумулятор, на концах которого пружинные зажимы.
Технические характеристики устройства Кедр Авто 10а
Для того, чтобы обеспечить максимальную эффективность при использовании Кедр Авто 10а, необходимо знать основные технические характеристики таких устройств.
В инструкции к этому устройству указаны следующие параметры:
| Характеристика | Значение |
|---|---|
| Напряжение | 170-240 Вольт. |
| Зарядка в режиме подготовки | 10 А |
| Максимальная зарядка Ток | 10 ампер |
| Номинальный зарядный ток | 5 А |
| Напряжение заряда | 15 вольт |
| Алгоритм заряда | Плавное уменьшение тока |
| Потребляемая мощность | до 250 Вт. |
| Номинальное напряжение АКБ | 12 вольт |
| Подходит для зарядки аккумуляторов | Детская кислота |
| Емкость заряжаемого аккумулятора | от 14 до 190 А/ч |
| Амперметр | Стрелок |
| Размеры | 185x130x90 мм |
| Вес | 600 грамм |
Территория России разделена на 4 климатические зоны, поэтому помимо основных технических характеристик важно знать, при каких климатических условиях допускается эксплуатация зарядного кедрового автомобиля.
Если автомобиль заряжается зимой на открытой площадке, то минимальная температура, ниже которой эксплуатация запрещена, минус 10 градусов Цельсия. Максимальная положительная рабочая температура Кедр Авто 10А составляет +40ºС.
Особенности устройства и для чего предназначена батарея
С помощью зарядного устройства Кедр Авто 10а можно заряжать от автомобильного аккумулятора 12 вольт. Особенностью данной модели является невозможность установки точного значения силы тока. Основной цикл зарядки автомобиля представляет собой автоматический процесс, который активируется при подключении ЗУ к аккумулятору и заканчивается в момент достижения полного заряда аккумулятора. Максимальное значение тока на клеммах аккумулятора на протяжении всего цикла зарядки 5 А.
Учитывая эти особенности устройства, можно предположить, что при зарядке аккумуляторов большого контейнера потребуется слишком много времени. Для полного заряда аккумулятора необходимо будет подать на его клеммы 10% в течение 10 часов, поэтому аккумулятор емкостью 150 а/ч даже днем не заряжается.
Как зарядить АКБ с помощью кедра авто 10а
Зарядить АКБ с помощью кедра авто 10а можно в трех режимах: автоматический, подготовительный и циклический. Каждый вариант восстановления заряда имеет свои особенности, поэтому для правильного подключения устройства необходимо выполнить несколько действий.
В автоматическом режиме
В автоматическом режиме алгоритм работы прибора полностью исключает возможность перезарядки, что не может не отражаться положительно на «здоровье» АКБ. Для корректной активации этого режима достаточно:
- Подключить зажимы к клеммам аккумулятора, соблюдая полярность.
- Включите вилку в розетку электрического напряжения.
Таким образом, для начала работы в автоматическом режиме достаточно 2 шагов. После окончания цикла зарядки он снизит подачу питания до минимально возможного значения, а светодиод будет дополнительно мигать, информируя о завершении процесса.
В предварительном режиме
В ситуации, когда аккумулятор не был полностью разряжен, но прокрутка числа оборотов, достаточного для запуска двигателя, невозможна, можно выполнить экспресс-подзарядку с помощью этого прибора.
Для активации зарядного устройства Кедр Авто 10а необходимо:
- Подключить зажимы к клеммам аккумулятора, соблюдая полярность.
- Включите устройство в сеть.
- Нажмите переключатель режимов 2 раза.
После активации режима преднагрузки красный индикатор на передней панели будет непрерывно гореть в течение 5 минут, при этом сила тока на клеммах аккумулятора увеличится до 10 А. Обычно этого достаточно, чтобы значительно восстановить емкость автомобильного аккумулятора. По окончании режима помещения устройство автоматически переводится в автоматический режим.
В циклическом режиме
Cedar Charger Auto 10A имеет циклический режим зарядки, который позволяет восстанавливать аккумуляторы, подвергшиеся глубокому разряду. Как правило, в этом случае на поверхности пластин образуются сульфаты, препятствующие нормальному протеканию химической реакции при стандартной зарядке аккумулятора.
Для включения циклического режима необходимо также подключить аккумулятор к ЗУ, как описано выше, но после включения автоматического режима сразу же нажать кнопку справа от амперметра.
О включении работы устройства с прерывистым включением можно судить по попеременно загорающемуся и гаснущему светодиоду красного цвета.
Концепт электрическая схема
Скачать Официальную инструкцию
PDF Инструкцию по эксплуатации Зарядное устройство Cedar Auto 10 можно скачать.
У вас есть зарядное устройство Кедр Авто 10А. ? Тогда расскажите в комментариях о своих впечатлениях о нем, это очень поможет остальным автолюбителям и сделает материал более полным и точным.
Любой автовладелец должен иметь в своем арсенале зарядное устройство для автомобильного аккумулятора 12 В. Без него при эксплуатации автомобиля просто не обойтись. Если вы начинающий автолюбитель и еще не купили ЗУ для аккумулятора, то обязательно к этому придете. Это особенно важно зимой, когда заряжать аккумулятор нужно чаще, чем обычно. В противном случае можно оказаться в машине с «умершим» аккумулятором и придется «вмятину». Можно, конечно, зарядить аккумулятор до сотни.
Но это лишние расходы и потерянное время. Аккумулятор легче заряжать в гараже или дома. Просто нужно правильно подобрать зарядное устройство. В этой статье мы поговорим о зарядных устройствах для автомобильного аккумулятора «Кедр». Рассмотрите разные модели и почитайте, что говорят люди в отзывах.
«Кедр-М»
Зарядное устройство (ЗУ) предназначено для зарядки автомобильных аккумуляторов. А устройство предназначено для восстановления работоспособности аккумуляторов, которые они потеряли из-за окисления и сульфатирования электродов. Кроме того, память можно использовать для тренировки заряда-разряда для увеличения срока службы.
Основные возможности устройства:
- Отключение процесса зарядки в автоматическом режиме;
- Предусмотрен циклический режим работы (сброс) для восстановления утраченной тары в результате сульфатации плиты;
- Защита от неправильного подключения зажимов к току и короткого замыкания;
- Есть режим зарядки, предназначенный для установки полной емкости аккумулятора.
Сетевой кабель, а также шнуры с зажимами находятся в специальном отсеке на обратной стороне устройства.
Внимание! Выдают «Кедр-М» опасное для жизни напряжение. Всегда перед ремонтом и заменой предохранителя выключайте устройство. Категорически запрещается использовать самодельные предохранители и закрывать отверстия в корпусе, предусмотренные для вентиляции. Кроме того, запрещается заряжать аккумулятор ближе одного метра к отопительным приборам, печам и т. д.
В таблице ниже приведены основные параметры прибора «Кедр-М».
| Характеристики | Значение |
|---|---|
| Характеристики | Значение |
| Напряжение питания, в | 220 |
| Номинальная аккумуляторная батарея, в | 12 |
| Ток заряда и | до 4. |
| Потребляемая мощность, Вт | до 85 |
| Продолжительность импульса тока заряда в циклическом режиме, сек | от 15 до 75 |
| Импульсный ток Ток разряда в циклическом режиме, сек | от 5 до 25 |
| Допустимая температура окружающей среды, с | от 10 до 40 |
| Допустимая влажность воздуха, % | 98 (при 25 с) |
| Допустимая атмосферная | 84 кПа |
Для того, чтобы подготовить «Кедр-М» к работе, откройте задний отсек и достаньте шнуры с клеммами.
Первый тумблер находится в режиме заряда, а второй выбирает непрерывный или циклический режим. Непрерывный рекомендуется, когда нужно зарядить акб. Циклический режим используется для десульфатации или формовки электродов. При этом к выходам необходимо подключить лампочку на 12 вольт мощностью 6 ватт. Далее с соблюдением полярности подключите клеммы к токам.
Тут стоит отметить, что «Кедр-М» имеет защиту от ЦЗ и неправильного подключения. Устройство будет работать только в том случае, если клеммы подключены к аккумулятору с напряжением 10 вольт. То есть он не будет заряжать глубоко разряженный аккумулятор, уходя в защиту.
В процессе зарядного устройства можно переключать режимы, не отключая устройство от сети 220 вольт. Если батарея разряжена, то сначала зарядный ток будет 4 ампера, а потом он будет постоянно уменьшаться. После полной зарядки аккумулятора ЗУ выключится и замигает светодиод, указывающий на окончание процесса. После этого можно установить «Кедр-М» в дозированный режим.
В циклическом режиме батарея заряжается примерно 45 секунд, а затем разряжается подключенной лампочкой. В этом режиме нет автоматического отключения и за процессом нужно следить самостоятельно.
Ниже представлены два варианта картографического устройства для автомобильных аккумуляторов «Кедр-М».
В таблице ниже представлены обозначения элементов концепции.
Зарядные устройства «Кедр-Авто 4А» и «Кедр-Авто 12В»
Данная модель предназначена для зарядки, восстановления свинцово-кислотных аккумуляторов номиналом 12 вольт и проведения обучающих циклов заряд-заряд.
Шнуры питания и подключения к аккумулятору выходят из задней стенки устройства. В отличие от модели «Кедр-М» здесь нет отсека для прокладки проводов. Порядок использования «Кедр-Авто 4А» будет показан ниже в разделе «Как пользоваться?». В таблице ниже приведены основные характеристики этих моделей.
Ниже приведены принципиальные схемы «Кедр-Авто 4а» и «Кедр-Авто 12В».
В таблице вы можете увидеть список пунктов обозначенных на концепте.
На фото ниже представлена печатная плата для изготовления «Кедр-Авто 4а» и «Кедр-Авто 12Б».
Это улучшенная версия Зарядного устройства «Кедр-Авто 4А», выпущенного в 2008 году. Производитель сообщает, что ЗУ предназначено для зарядки 12-вольтовых свинцово-кислотных аккумуляторов.
Чем отличается улучшенная модель?
- Улучшена защита от неверных клемм, короткого замыкания и перегрузки;
- При сборке используются современные трансформаторы и другие комплектующие;
- Добавлен режим подготовки («Неистовство»). В этом режиме аккумулятор заряжается током 10 ампер. После этого ЗУ автоматически переходит в режим зарядки 4 ампера;
- После завершения основного этапа зарядки «Кедр-авто-10», автомат переводит устройство на подзарядку током 0,5 ампера. Это обеспечивает наиболее полный заряд аккумулятора и исключает перезарядку ;
- Возможность удержания десульфата в цикле;
- В режиме автоматического заряда номинальный ток 4 А;
- Срок службы 5 лет при соблюдении инструкции по эксплуатации;
- Вес всего 600 грамм;
- Гарантия ─ 1 год.
Основные характеристики «Кедр-Авто-10» можно посмотреть ниже:
- Габариты 185 на 130 на 90 миллиметров;
- Подготовительный режим с током заряда до 10 ампер;
- Номинальный зарядный ток 4 ампера;
- Потребляемая мощность до 250 Вт;
- Номинальная заряженная батарея — 12 вольт;
- Зу работает от сети 220 вольт.
Время зарядки зависит от степени заряженности аккумулятора и его емкостей. Выпуск «Кедр-Авто-10» имеет микропроцессор, управляющий зарядкой. В том числе режим предварительной регистрации. Все это выполняется при переводе устройства в автоматический режим. Сначала подается увеличенный зарядный ток, который затем снижается до номинального. Это ускоряет процесс зарядки.
Инструкция по эксплуатации кедр авто 4а. Как пользоваться зарядным устройством Кедр? Модельный ряд зарядных устройств: «Кедр-М»
Срок службы аккумулятора — источника жизни автомобиля — от 5 до 7 лет.
Все зависит от условий эксплуатации. Однако можно увеличить срок службы аккумулятора, если периодически его подзаряжать и проводить специальные тренировки. Для этих целей было разработано зарядное устройство «Кедр» — одно из лучших на всем автомобильном рынке России.
Работа любой аккумуляторной батареи основана на анодно-катодных реакциях, протекающих между свинцовыми элементами и раствором серной кислоты. В результате восстановления двуокиси свинца на катоде мы получаем электрический ток. Однако со временем течение реакций ослабевает. Именно тогда необходимо подключить «выпрямители», восстанавливающие исходные элементы.
Серия зарядных устройств «Кедр»
Основное назначение серии бытовых устройств «Кедр» — зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной из-за образования сульфатов свинца и окисления электродов. Кроме того, зарядное устройство «Кедр» можно использовать для «обучения» аккумулятора с целью улучшения его технических характеристик и продления срока службы.

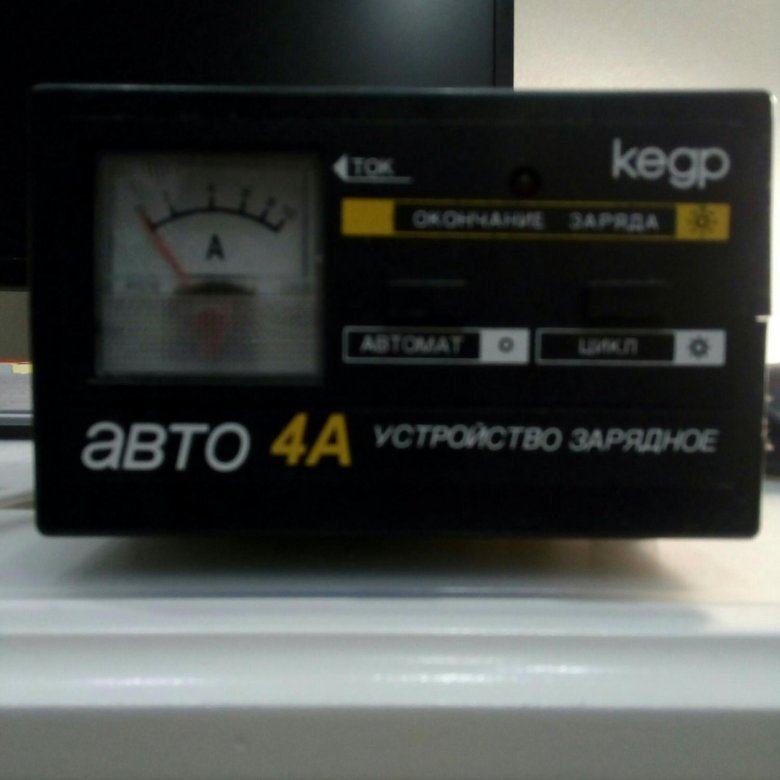

Внешне устройства серии представляют собой черный пластиковый параллелепипед довольно большой массы. Панель управления расположена на лицевой стороне. Устройство имеет кабель для подключения к сети переменного тока, два зажима, которые подключаются непосредственно к клеммам аккумулятора. Настройка устройства на подзарядку происходит автоматически.
В серию устройств входят предпусковые устройства, которые используются для запуска двигателя автомобиля с сильно разряженной аккумуляторной батареей («Кедр-мини»). Также в ассортименте есть универсальные агрегаты, выполняющие обе функции (зарядное устройство «Кедр-авто-10»).
Панель управления
Перед запуском устройства необходимо ознакомиться с правилами его эксплуатации. Пренебрежение этим простым правилом может привести к поражению электрическим током или даже смерти.
Самое главное изучить панель управления устройства перед подключением его к аккумулятору. В подавляющем большинстве случаев в него входят:
- Переключатель управления автоматическими режимами «Заряд/Подзарядка».
- Держатель предохранителя, иначе говоря, разъем предохранителя.
- Тумблер для автоматических режимов «Непрерывный/Циклический».
- Амперметр и индикатор полного заряда батареи в виде светодиода.
В задней стенке устройства есть небольшой отсек, в котором находятся шнуры, необходимые для подключения зарядного устройства «Кедр» к сети и аккумулятора.
Отличия устройств от других зарядных устройств
Семейство приборов «Кедр» полюбилось отечественным автолюбителям за простоту использования.
Устройство подзаряжает или восстанавливает аккумулятор благодаря автоматическим функциям, встроенным в его плату управления:
- Циклическая работа — обеспечивает частичное восстановление окислительно-восстановительных способностей электродов при сульфатации элементов.
- Подзарядка аккумулятора — доводит постоянный заряд до полной емкости.
- Режим отключения батареи после полной зарядки.
Также устройство оснащено автоматической защитой от короткого замыкания в результате случайного прикосновения к выходным клеммам или неправильного подключения аккумулятора.
При срабатывании система защиты просто перестает подавать электрический ток, тем самым защищая как само зарядное устройство «Кедр», так и аккумулятор.
Перед зарядкой
Прежде чем приступить к зарядке, необходимо убедиться, что аккумулятор нуждается в подзарядке и что он исправен. Для этого измерьте напряжение на клеммах. Зимой максимально допустимый уровень сброса составляет не более 25 % от номинального значения, а летом — не более 50 %. Если показания вольтметра ниже, то аккумулятор необходимо зарядить.
Стандартные автомобильные аккумуляторы имеют номинальное напряжение 12 вольт. Только в этом случае «Кедр» — зарядное устройство (инструкция ниже) — сможет зарядить аккумулятор. Также прочтите техпаспорт аккумулятора, чтобы убедиться, что это действительно так. Помните, что для зарядки напряжение в зарядном устройстве должно быть выше, чем напряжение аккумулятора. В противном случае ничего не получится.
Руководство пользователя
В инструкции сказано, что для зарядки аккумулятора необходимо сделать следующее:
- Выньте шнуры из полости на задней стенке, аккуратно протяните их на полу, следите, чтобы зажимы не соприкасались.
- Подключите устройство к источнику переменного тока 220 Вольт.
- Переведите тумблеры в положения «Зарядка» и «Непрерывно».
- Соблюдая полярность, подсоедините зажимы к клеммам аккумулятора.
После этого аккумулятор начнет заряжаться. Как только электрическая мощность полностью восстановится, зарядное устройство «Кедр» уведомит вас об этом красным индикатором «Зарядка завершена». После этого аккумулятор готов к работе.
Восстановление
Снижение емкости аккумулятора происходит в результате частичной сульфатации пластин — образования сульфатов на электродах. В этом случае можно повысить КПД и увеличить долговечность батареи. Для этого вам необходимо:
- Подключить зажимы устройства к клеммам.
- Переведите тумблер в положение «Циклический».
- Подсоедините лампочку на 12 В или 6 В к аккумулятору.
Восстановление работоспособности происходит по следующей схеме: зарядное устройство «Кедр» заряжает аккумулятор в течение 45 секунд, после чего отключается, и в работу вступает лампа, которая разряжает аккумулятор в течение 15 секунд.
Такая циклическая зарядка/разрядка увеличивает ресурс и производительность аккумулятора.
Современные умы и новейшие технологии предоставляют потребителям огромный спектр устройств, облегчающих жизнь пользователям. Разнообразие технических помощников постоянно растет. Растет и периферия, направленная на комфортное времяпрепровождение. Растет потребность во все большем количестве аккумуляторных устройств, которые делают использование электроприборов более универсальным.
Как пользоваться зарядным устройством «Кедр»? Тип зарядного оборудования продуман до мелочей, что облегчает его использование за счет универсальности. «Кедр» предназначен для зарядки 12-вольтовых свинцово-кислотных аккумуляторов. Время, необходимое для зарядки, полностью зависит от того, насколько разряжена батарея. Для десульфатации (восстановления батареи) предусмотрен режим Cycle.
Рабочая мощность этого устройства от 14 до 190 Ач. Простота использования продлевает срок службы батареи. Принцип в том, что встроенная доска абсолютно автоматически ищет рациональный вариант.
А силовые провода практически сведены на нет. Бесшумная работа зарядного устройства «Кедр», компактные габариты устройства, малый вес и отсутствие газа и искрения положительно сказываются на впечатлении от его работы.
Ряд характеристик, направленных на разъяснение пользователю зарядного устройства «Кедр». Благодаря уникальным разработкам российских ученых зарядное устройство «Кедр» имеет немало перечисленных способностей. Особенность зарядного устройства позволяет добиться максимальной производительности и наименьшего отклонения силы тока, напряжения в устройстве.
Если в случае с зарядным устройством вдруг погаснет свет, а падение напряжения не превысит 100 вольт, то зарядка продолжится благодаря запоминающему устройству устройства. Весь процесс зарядного устройства находится под контролем микропроцесса. После окончания режима зарядки зарядное устройство автоматически переходит в режим подзарядки.
Для использования данного устройства необходимо подключить зажимы используемого зарядного устройства к клеммам аккумулятора, требующего зарядки, строго соблюдая полярность.
При несоблюдении полярности индикаторы мигать не будут. При последующем подключении вилки сетевого шнура напрямую к сети с напряжением примерно 220 В должен загореться индикатор «Автомат».
Начало процесса зарядки осуществляется при отклонении стрелки индикатора тока от деления тока заряда более чем на 4 А. При подключении устройства к сети происходит автоматическая зарядка аккумулятора. Когда зарядка будет завершена, устройство в режиме «Автоматический» перейдет в режим, использующий подзарядку небольшим током. При этом индикатор «Автоматика» перестает мигать. Для того чтобы провести дисульфатацию (восстановление батареи) используйте режим «Цикл».
При работе в этом режиме необходимо подключить к клеммам аккумулятора нагрузку с током потребления около 0,5 — 1 А, например, можно использовать автомобильную лампочку, мощность которой составляет около 6 — 12 В. V. При нажатии кнопки «Цикл» в течение 45 секунд происходит заряд батареи, при этом стрелка индикатора будет колебаться в пределах 4 А.
После окончания цикла зарядки батарея разряжается в течение 15 секунд.
Комментарии (17):
Если поставить стабилитрон на 8,5В, ничего страшного не будет? Это как-то повлияет на работу и характеристики устройства?
#2 root 14.06.2017
Виктор, вот параметры КС175Ж, который установлен в схеме:
- Минимальное напряжение стабилизации 7,1 В;
- Номинальное напряжение стабилизации — 7,5 В;
- Максимальное напряжение стабилизации — 7,9 В;
- Ток стабилизации стабилитрона — 4 мА.
Как видите, стабилитрон имеет некоторый разброс напряжения стабилизации: 7,1-7,9 В. Он используется в схеме для питания логических схем серии К176.
Скорее всего, замена КС175Ж на стабилитрон с напряжением 8,5В никак не повлияет на работу ЗУ.
#3 Владимир 19.01.2018
А почему схема такая, а печатная плата от другой схемы?
Не могу найти на схеме печатной платы.
#4 корень 19.01.2018
Владимир, печатная плата (рис.
10) разработана для схемы 1991 года (рис. 7) и незначительно отличается от оригинальной заводской платы (рис. 9). Чертеж печатной платы для схемы на рисунке 3 нами еще не видел.
#5 Евгений 11 февраля 2018
В Sprint-Layout-6 есть плата. Если хотите, могу выложить.
#6 корень 11 февраля 2018
Евгений, спасибо, что поделились! Печатная плата для Кедр-Авто-4А (SprintLayout 6) — Скачать
#7 Владимир 25.07.2018
Есть ли альтернатива КУ202Г?
#8 корень 26.07.2018
Зарубежные аналоги КУ202 — ВТ138, ВТ151 (12А) в корпусе ТО-220.
#9 Артур 28 октября 2018
Как добавить ручной режим для кедр авто 4А, чтобы можно было принудительно заряжать током 6А?
#10 Алексей 08 января 2019
Достался ремонтировать КЕДР АВТО 12В, год не знаю. Не буду говорить за все КЕДРЫ, только на примере этого экземпляра. Печатная плата и схема подключения согласно рис. 10. Принципиальная схема — полностью соответствует рис. 7. Схема рис.
3 содержит явные ошибки, неправильно показано соединение микросхемы DD4 — К176ТМ2. Там даже для части DD4.2 неправильно пронумерованы ножки микросхемы. В моем экземпляре вышла из строя именно эта микросхема, пришлось разбираться. Как показано на схеме рис. 3, узел на микросхеме DD4 не может работать корректно. Лучше бы его убрать….схема на рис. 3.
#11 root 09 января 2019
Алексей, спасибо за комментарии. Ошибки исправлены. Проверили нумерацию выводов всех микросхем на рисунке 3 — у элемента DD4.2 перепутали местами 12 с 13 и 10 с 11.
#12 Geory 03 февраля 2019
Всем здоровья! Мне кедр 12в дали неисправный, проблема в трансе. ТПП3-2-220-50к в токовой сети ничего не нашел (состоит из 1 первички 1-2, и двух вторичок 5-6, и 4-3 сопротивление первички и вторички и очень нужное выходное напряжение. Заранее спасибо
#13 Павел 04 февраля 2019
Здравствуйте, чем управляют R5 и R9? Как я могу ограничить напряжение до 14,8 В?
#14 Дмитрий 06 февраля 2019
Всем доброго времени суток! Один человек уже спрашивал про альтернативу КУ 202г.
Я не очень хорошо разбираюсь в радио и электротехнике. Один из тиристоров вышел из строя. В магазине при покупке «мастера-продавцы» уверяли, что КУ 202г и Ку 202ж взаимозаменяемы (на тот момент КУ 202г в продаже не было). Да, конечно, после установки КУ 202ж аппарат работает, но не работает автоматическое отключение, когда батарея уже полностью заряжена.
Приходится постоянно следить, чтобы не происходило перезарядки и не крошились пластины в аккумуляторе.
Может есть еще альтернатива ИМЕННО КУ 202г?
№15 корень 06.02.2019
Тиристоры КУ202Г и КУ202Ж по характеристикам идентичны, за исключением параметра «Напряжение постоянного тока в закрытом состоянии», где он равен 50В и 10В соответственно.
Цепь низковольтная и здесь этот параметр может быть не столь критичен, возможно вышли из строя какие-то другие детали. Необходимо проверить, все ли транзисторы и диоды исправны, изучить работу устройства и проверить микросхемы.
На плате есть подстроечный резистор R5 «Конец заряда» (схема на рисунке 7), возможно его скрутили не разобравшись и прибор не настроен на отключение заряда при достижении определенного уровня напряжения на аккумуляторах.
#16 АЛЕКС 11 февраля 2019
Здравствуйте. У зу кедр перестал работать в результате обрыва диодов в цепи управляющих электродов тиристоров.
Заменены диоды и тиристоры. Зарядка шла только в циклическом режиме. При включении автоматического режима светодиод гас, амперметр показывал ток 2 а и выключался через пару секунд. хорошо, но фиксированного выключения не было. Зу включается с заданными параметрами и выключается до тех пор, пока вы не отключите его от сети. Посоветуйте как быть. Заранее спасибо.
#17 alex 14.03.2019
зарядка происходит в циклическом режиме. те. стрелка амперметра отклоняется на 1 А и затем снова падает до 0 А. и так далее с частотой примерно 50-60 Гц.
Все, у кого есть машина, прекрасно знают, где находится цветная коробка, обклеенная цветными наклейками, зачем она нужна, но мало кто думает, что аккумулятор не вечный, и за ним нужно как минимум ухаживать. Только тогда она сможет продержаться отведенные ей 5-7 лет. А при необходимости его нужно подзарядить.
И заряжать правильно, и сейчас для этого есть все условия.
Зарядное устройство Кедр Авто 4а
Окружающая среда сотни тысяч моделей зарядных устройств (ЗУ), многие автолюбители отдают предпочтение отечественной зарядке. То ли генетическая сила привычки, то ли похвальный патриотизм, но определенной популярностью пользуется зарядное устройство «Кедр Авто 4а». У многих возникают сложности с ремонтом этого устройства из-за того, что схема утеряна, а найти оригинал не всегда получается. Мы порылись в наших архивах, и откопали схему устройства, которую предлагаем для изучения.
Имеет простую архитектуру, и в ней довольно легко разобраться, если отличить резистор от канистры. А если не сможете, мы постараемся объяснить, что это такое, зачем оно нужно и как им пользоваться.
Когда использовать зарядное устройство
Химия — дело тонкое, а батарея насквозь состоит из химических процессов. Не будем погружаться в тонкости химии, а узнаем, что волнует среднестатистического автомобилиста, его АКБ и зарядное устройство Кедр Авто 4а.
Батарея должна быть в порядке. Зима и лето. Но он имеет приемлемую степень разряда, что проверяется достаточно просто – ареометром, если позволяет конструкция аккумулятора, или измерением минимального напряжения на клеммах. В первом случае измеряем плотность, во втором непосредственно напряжение. Допустимая величина разряда аккумулятора зимой составляет 25% от номинального значения, а летом – 50%. Если банка может держать напряжение 1,6 В в течение пяти секунд, то она полностью заряжена. Если напряжение 1,4 В, то аккумулятор сдох на 50%. вся арифметика.
Аккумулятор нужно подзарядить, и если вы выбрали Cedar Auto 4a, то он хорошо справится со своей задачей, если будет исправно работать. А последствия неправильной зарядки могут быть печальны для аккумулятора, поэтому каким бы умным ни было устройство, его нужно контролировать.
Описание
Любая перезаряжаемая батарея заряжается от источника, напряжение которого превышает напряжение батареи, и это должен быть источник постоянного тока.
Поэтому зарядное устройство должно преобразовывать переменный ток в постоянный, а на выходе выдавать нам необходимое для зарядки напряжение. Устройство отлично с этим справляется. Вот его технические данные:
- способные работать от бытовой сети 220 В ± 11 В;
- номинальное напряжение заряжаемой им батареи 12 В;
- минимальный ток заряда — 4,0 А;
- потребляет не более 85 Вт.
Предназначен как для зарядки, так и для восстановления аккумуляторов, потерявших заряд по ряду причин. Вызвать падение напряжения на аккумуляторе может множество факторов, но самый основной – это сульфатация пластин и их окисление. Cedar также предназначен для тренировки циклов заряда-разряда, восстанавливающих способность аккумулятора удерживать заряд.
Зарядка занимает определенное время, которое зависит от емкости аккумулятора, от степени износа пластин, а также от степени разрядки аккумулятора. Оснащен простейшим микропроцессором, управляющим всеми возможными режимами зарядки и работы устройства.
Функции
При подключении зарядного устройства с соблюдением полярности устройство начинает зарядку аккумулятора в автоматическом режиме, о чем свидетельствует светодиод. В этом режиме штатная батарея заряжается током не более 4 А с контролем напряжения на клеммах. При достижении максимального значения зарядного напряжения само устройство отключается от аккумулятора. Об этом свидетельствует мигающий светодиод.
Для удаления сульфатации необходимо использовать режим «цикл». В этом режиме желательно подключить к аккумулятору параллельную нагрузку, потребляющую около 1 А тока. Для этого подойдет автомобильная лампочка на 6 ватт. Если этого не сделать, то процесс тоже пройдет успешно, но займет немного больше времени. Для полного устранения сульфатации необходимо оставить аккумулятор подключенным к устройству на 3-5 дней.
В приборе также есть режим предстартовой зарядки аккумулятора. В этом случае зарядка проходит быстрее за счет того, что подается большой ток — до 10 А.
Процесс длится около пяти минут. После этого прибор автоматически переходит в «автоматический» режим, и уже ограничивает силу тока до 4 А.
Так работает Кедр Авто 4а. Благодаря простой схеме любую его неисправность можно выявить и устранить, а служит устройство долго. Следите за амперметром, и удачи на дорогах!
Зарядное устройство Кедр АВТО 4А предназначено для зарядки и восстановления работоспособности кислотно-свинцовых 12-вольтовых аккумуляторов, частично утраченных в результате сульфатации и окисления электродов, а также тренировки их путем проведения циклов заряд-разряд с целью увеличения ресурс, срок службы и срок годности.
Устройство «Кедр АВТО 4А» обеспечивает автоматическое отключение по окончании заряда в режиме «АВТОМАТ». Прибор оснащен стрелочным индикатором (амперметром) и световым индикатором, который: при включении режима «АВТОМАТ» не светится; по окончании заряда в режиме «АВТОМАТ» — мигает; при включении режима «ЦИКЛ» светится равномерно.
Устройство «КЕДР-АВТО» обеспечивает режим ускоренного заряда полностью разряженного (до 10 В) аккумулятора с компромиссным значением начального тока, равным 3 — 4 А.
При этом через 1 — 2 часа (в зависимости от степень разрядки аккумулятора и напряжение сети), значение зарядного тока снижается до значения около 2 А и продолжает снижаться к концу заряда до 1 А и менее. Этот режим исключает значительный нагрев батареи при зарядке и сокращает время зарядки полностью разряженной батареи до 3 — 6 часов.
Перед использованием устройства необходимо изучить правила ухода и эксплуатации аккумуляторов.
| Общие характеристики устройства | |
| Модель | Кедр-Авто 4А |
| Номинальное напряжение питания, В | 220 |
| Частота сети, Гц | 50 |
| Номинальное напряжение аккумуляторной батареи, В | 12 |
| Зарядный ток, А (макс.) | 4А |
| Номинальная потребляемая мощность, Вт | 85 |
| Относительная влажность, не более | 98% при 25°C |
| Атмосферное давление, кПа | с 84 по 106 |
| Размеры | 185x130x90 |
| Оборудование | |
| Продукт | 1 шт. |
| Паспорт | 1 шт. |
| Инструкция | 1 шт. |
| Упаковка | 1 шт. |
| Подходит для батарей | |
| Тип аккумуляторной батареи | |
| Емкость заряжаемой батареи | 30–75 Ач |
.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Перед работой с зарядным устройством «Кедр-авто» необходимо внимательно изучить данную инструкцию по эксплуатации.
Будьте осторожны! Зарядное устройство содержит опасное для жизни напряжение.
Перед заменой предохранителя и ремонтом отключите зарядное устройство от сети.
Не используйте самодельный предохранитель, это может повредить устройство.
Не заряжайте аккумуляторы вблизи печей, радиаторов (на расстоянии менее 1 метра).
Не закрывайте вентиляционные отверстия в корпусе устройства.
Запрещается:
— разбирать корпус устройства и эксплуатировать зарядное устройство со снятой верхней крышкой;
— включить зарядное устройство, если шнур питания поврежден;
— работают в условиях повышенной влажности, а также в агрессивных средах;
— эксплуатировать устройство вблизи открытого огня или других источников теплового излучения;
— эксплуатировать зарядное устройство с закрытыми вентиляционными отверстиями. Процесс зарядки аккумулятора необходимо проводить в хорошо проветриваемом помещении.
Подготовка к работе и наряд на работу
Перед использованием прибора необходимо изучить правила ухода и эксплуатации аккумуляторов.
Откройте крышку на задней стороне зарядного устройства и отсоедините шнуры. Установите тумблер включения автоматики в положение «ЗАРЯД».
Тумблер режима заряда «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» позволяет выбирать режимы заряда аккумулятора.
При необходимости зарядить аккумулятор перевести тумблер режима заряда в положение «НЕПРЕРЫВНЫЙ».
При необходимости формовки или десульфатации пластин, при снижении емкости аккумулятора, перевести переключатель режима заряда в положение «ЦИКЛИЧЕСКИЙ». Подключить нагрузку к клеммам аккумулятора (лампочка 12В 6 Вт).
Подключить, соблюдая полярность, шнур с зажимами к аккумулятору.
Электронная защита прибора «Кедр-М» от короткого замыкания и неправильного подключения полярности устроена таким образом, что зарядный ток появляется на выходе только при подключении к источнику напряжения (аккумуляторной батареи) напряжением не менее 10В. выходные клеммы.
Лампа, подключенная к клеммам зарядного устройства, не загорится, так как не является источником напряжения.
Работа в режиме зарядки аккумулятора.
Переключение между режимами работы устройства «ПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» и «ЗАРЯД-ПОДРЯД» может производиться в процессе заряда аккумулятора без отключения его от сети.
Подсоедините вилку шнура питания 220 В, и начнется процесс зарядки аккумулятора, о чем свидетельствуют показания амперметра.
Ток заряда полностью разряженного аккумулятора в начале заряда может быть 4 А и более, затем в процессе заряда ток будет уменьшаться.
При достижении заряда аккумулятора зарядное устройство автоматически отключается, о чем свидетельствует свечение светодиода «КОНЕЦ ЗАРЯДА»
Переведите тумблер включения автоматики в режим «ПОДРЯД» и продолжайте зарядку аккумулятора. Аккумулятор считается полностью заряженным, если плотность электролита не меняется в процессе зарядки в течение двух часов.
В режиме циклической зарядки через каждые 45 секунд зарядки аккумулятор разряжается в течение 15 секунд через подключенную к аккумулятору нагрузку (лампочку).
В положении «ЦИКЛИЧЕСКИЙ» или «ПОДРЯД» автоматика выключена.
Возможные неисправности и способы их устранения
Несмотря на то, что зарядное устройство простое и надежное в эксплуатации, на практике бывают случаи, когда из-за неправильной эксплуатации потребители не могут получить требуемый зарядный ток и ошибочно считают это неисправностью.
неисправность зарядного устройства. Эти ошибки сведены в таблицу.
