Что такое защита от утечки тока. Как работает УЗО. Какие виды УЗО существуют. Как правильно выбрать и установить УЗО. Почему важно использовать УЗО в быту и на производстве.
Что такое защита от утечки тока и зачем она нужна

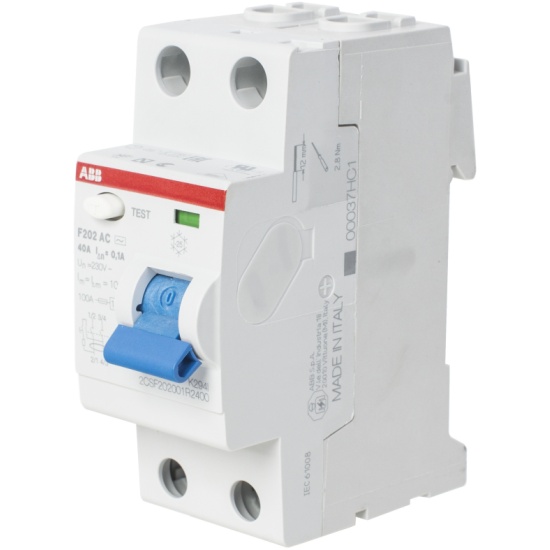

Защита от утечки тока — это комплекс мер, направленных на предотвращение поражения человека электрическим током и возникновения пожаров из-за неисправности электрооборудования. Основным устройством для обеспечения такой защиты является УЗО — устройство защитного отключения.
УЗО постоянно контролирует разницу между входящим и исходящим током в электрической цепи. При возникновении утечки тока, превышающей установленный порог, УЗО мгновенно отключает подачу электроэнергии, предотвращая опасные последствия.
Принцип работы устройства защитного отключения
Как работает УЗО? Принцип действия этого устройства основан на сравнении величины токов в фазном и нулевом проводниках:
- В нормальном состоянии токи в фазном и нулевом проводниках равны
- При возникновении утечки тока появляется разница между этими токами
- Если разница превышает порог срабатывания УЗО (обычно 10-30 мА), устройство отключает подачу электроэнергии за доли секунды
Время срабатывания УЗО составляет 30-40 миллисекунд, что позволяет эффективно защитить человека от поражения током.
Основные виды УЗО и их особенности
Существует несколько основных типов устройств защитного отключения:
- УЗО типа AC — реагируют только на переменный ток утечки. Самые простые и недорогие.
- УЗО типа A — срабатывают при утечках переменного и пульсирующего постоянного тока. Подходят для защиты цепей с электроникой.
- УЗО типа B — обеспечивают защиту от утечек переменного, пульсирующего и сглаженного постоянного тока. Применяются в промышленности.
- Селективные УЗО — имеют задержку срабатывания, используются в многоуровневых системах защиты.
Выбор типа УЗО зависит от особенностей защищаемой электрической цепи и требований к уровню безопасности.
Как правильно выбрать УЗО для дома или квартиры
При выборе УЗО для бытового применения следует учитывать несколько ключевых параметров:
- Номинальный ток — должен соответствовать или превышать ток вводного автомата
- Ток утечки — для бытовых цепей рекомендуется 30 мА, для ванных комнат — 10 мА
- Тип УЗО — для большинства бытовых цепей подходит тип AC, для цепей с электроникой — тип A
- Количество полюсов — двухполюсные для однофазной сети, четырехполюсные для трехфазной
- Устойчивость к токам короткого замыкания — не менее 3000 А
Важно выбирать УЗО проверенных производителей, имеющих необходимые сертификаты качества и безопасности.
Схемы подключения УЗО в электрощите
Существует несколько основных схем подключения УЗО в электрощите жилого помещения:
- Одно общее УЗО на весь дом/квартиру — самый простой и бюджетный вариант, но при срабатывании отключается все электроснабжение
- УЗО на группы потребителей — более гибкая схема, позволяющая локализовать отключение при утечках
- Каскадная схема с селективным УЗО — обеспечивает высокую степень защиты и удобство эксплуатации
Выбор оптимальной схемы зависит от особенностей электропроводки, количества потребителей и требований к надежности электроснабжения.
Особенности установки и эксплуатации УЗО
При установке и использовании УЗО важно соблюдать ряд правил:
- Монтаж УЗО должен выполняться квалифицированным электриком
- УЗО устанавливается после вводного автомата
- Необходимо строго соблюдать схему подключения, указанную производителем
- Регулярно проверяйте работоспособность УЗО нажатием кнопки «Тест»
- При частых срабатываниях УЗО необходимо выявить и устранить причину утечек тока
Правильная установка и эксплуатация УЗО значительно повышает уровень электробезопасности в доме или на производстве.
Преимущества использования УЗО в быту и на производстве
Применение устройств защитного отключения имеет ряд существенных преимуществ:
- Эффективная защита от поражения электрическим током
- Снижение риска возникновения пожаров из-за утечек тока
- Своевременное обнаружение неисправностей электропроводки и оборудования
- Повышение общего уровня электробезопасности объекта
- Снижение расхода электроэнергии за счет устранения скрытых утечек тока
Использование УЗО особенно важно в помещениях с повышенной влажностью, а также в домах с маленькими детьми.
Типичные ошибки при выборе и установке УЗО
При работе с УЗО часто допускаются следующие ошибки:
- Выбор УЗО с неподходящими характеристиками (ток, тип)
- Установка УЗО до вводного автомата
- Объединение нулевых проводников после УЗО
- Использование одного УЗО для защиты слишком большого числа потребителей
- Игнорирование регулярных проверок работоспособности УЗО
Избежать этих ошибок поможет консультация с профессиональным электриком и внимательное изучение инструкций производителя.
Как проверить работоспособность УЗО
Для проверки УЗО выполните следующие действия:
- Убедитесь, что УЗО включено и подает питание в цепь
- Нажмите кнопку «Тест» на корпусе устройства
- УЗО должно мгновенно сработать и отключить питание
- Верните рычаг УЗО в положение «Включено»
Рекомендуется проводить такую проверку не реже одного раза в месяц. Если УЗО не срабатывает при нажатии кнопки «Тест», необходимо немедленно заменить устройство.
Выбор номинального тока и тока утечки УЗО
Как правильно выбрать номинальный ток и ток утечки УЗО?
- Номинальный ток УЗО должен быть равен или больше номинального тока автоматического выключателя
- Для бытовых цепей рекомендуется ток утечки 30 мА
- В помещениях с повышенной опасностью (ванные комнаты) используют УЗО на 10 мА
- Для групповых линий в промышленности применяют УЗО на 100-300 мА
- При каскадном включении УЗО ток утечки вышестоящего устройства должен быть в 3 раза больше нижестоящего
Правильный выбор этих параметров обеспечивает надежную защиту и исключает ложные срабатывания УЗО.
Защита от поражения электрическим током | ЭЛЕКО
Устройство защитного отключения (сокращенно «УЗО») – предназначено в первую очередь для защиты человека от поражения электрическим током, а также позволяет избежать утечки тока и связанных с этим последствий (риск возникновения пожара, дополнительный расход электроэнергии). Поэтому особенно важно устанавливать УЗО в доме, где есть места с повышенной опасностью поражения электрическим током или если в доме есть дети.
1. Уставка дифференциального
тока УЗО
2. Маркировка нулевой клеммы
3. Номинальный ток УЗО
4. Кнопка «Тест»
Принцип действия устройства основан на сравнении величины фазного и нулевого токов. В идеале, если нет утечек тока, то эти значения будут равны. А если образовалась токовая утечка и разница этих токов превышает величину уставки дифференциального тока УЗО (рис.1 маркер 1), то устройство срабатывает, отключая линию на которой оно устанавлено. Стоит отметить, что устройство защитного отключения не защитит Ваш дом от короткого замыкания и перегрузки, поэтому в цепи перед ним обязательно должен стоять автоматический выключатель или вместо них ставится дифференциальный автомат, который объединяет функции УЗО и автомата в одном устройстве (выделение красным цветом рис.

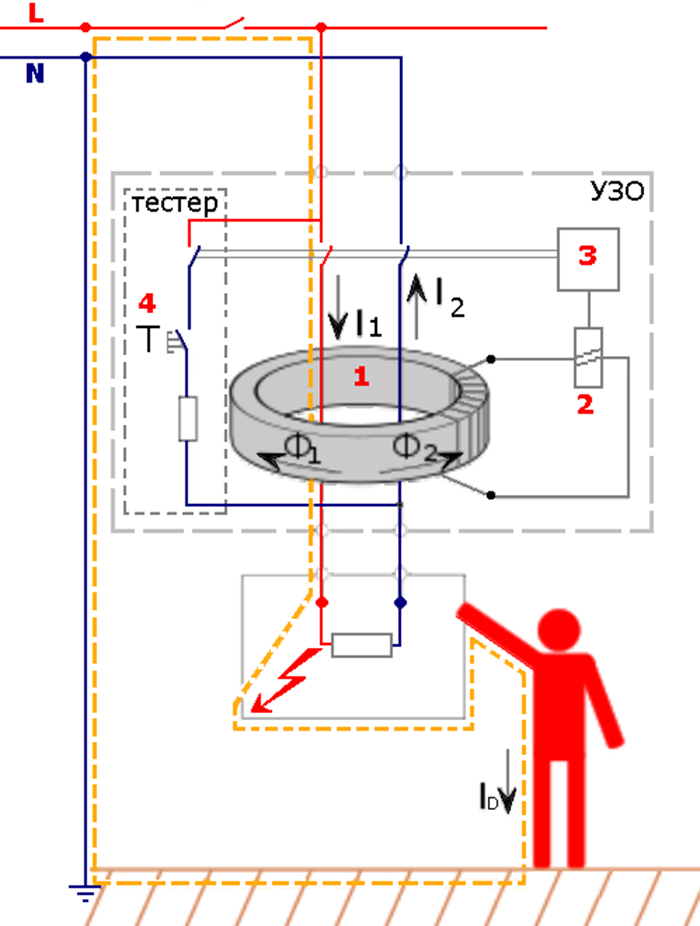

Давайте рассмотрим на практике, как УЗО может спасти нас от поражения электрическим током. Допустим в электрической части стиральной машины повредилась изоляция и корпус оказался под напряжением. Если в электропроводке квартиры предусмотрено заземление, то между корпусом и «землей» возникнет ток утечки, сработает УЗО и отключит электричество. Но что произойдет, если заземления в доме нет? Допустим кто то из людей заходит в ванную комнату и случайно дотрагивается до стиральной машины. В момент прикосновения возникает ток утечки, УЗО срабатывает и отключает электричество. Срабатывание устройства защитного отключения происходит мгновенно (не более 30 мс) и человек практически не почувствует воздействие электрического тока (при правильно подобранном УЗО с минимальным током утечки).
Существует несколько вариантов подключения устройств защитного отключения:
1) Установка одного общего УЗО (рис.2). Установка непосредственно после вводного автомата или после электросчетчика (в схеме со счетчиком). Это самый недорогой вариант, позволяет обезопасить всю электросистему в целом, но минусом является то, что при возникновении тока утечки электричество будет отключаться полностью во всем доме/квартире.
2) Установка нескольких УЗО на отдельные группы (рис.3). Позволяет контролировать каждый участок электросети по отдельности. При срабатывании УЗО отключит электричество только на своем участке цепи, а не во всем доме, как в первом варианте. Более затратный вариант, т.к. используется несколько устройств защитного отключения (по одному на каждый защищаемый участок).
на отдельные группы
3) При трехфазном вводе может использоваться схема подключения с четырехполюсным УЗО (рис.4). Подключение по данной схеме принято использовать только для трехфазных потребителей нагрузки (электродвигатели и пр.), когда необходимо, чтобы все три фазы отключались одновременно.
4) В случае если ввод трехфазный и нагрузка распределена между однофазными потребителями, рекомендуется использовать двухполюсные УЗО на каждую фазу (рис.6) или на каждую отдельную линию (рис.5).
в трехфазной сети Рисунок 5.
Схема подключения нескольких УЗОна отдельные линии в трехфазной сети Рисунок 6. Схема подключения УЗО на каждую фазу
или группу автоматов в трехфазной сети
В схеме УЗО должно устанавливаться после автоматического выключателя, т.к. в нем не предусмотрена защита от короткого замыкания и перегрузки, при этом номинальный ток УЗО (рис.1 маркер 3) должен быть равным или выше номинального тока автомата. Прохождение через устройство защитного отключения тока выше номинального значения
может привести к выходу его из строя. Так на схемах (рис.2 и рис.6) вводной автомат имеет ниже номинал по току, чем все установленные после него УЗО, а на схемах (рис.3 и рис.5) перед каждым УЗО стоит «свой» автоматический выключатель с более низкой уставкой по номинальному току. При подключении нужно обязательно соблюдать фазировку — обычно клеммы для нулевого провода отмечены на УЗО буквой «N» (рис.1 маркер 2), фазные клеммы, как правило, никак не помечаются. Соединение нулевых проводов между собой или с заземлением в схеме после УЗО не допускается, т.
к. это приведет к ложным срабатываниям устройства. Перед вводом в работу рекомендуется проверить работоспособность устройства защитного отключения. Сделать это можно нажав кнопку «Тест» на корпусе (рис.1 маркер 4), если все в порядке, то после нажатия УЗО сработает и отключит электроэнергию.
Напоследок давайте поговорим о разновидностях УЗО с выбором которых Вы можете столкнуться в магазинах. Наибольшую популярность для применения в жилом секторе получили УЗО типа «АС», которые выступают в качестве защиты от поражения человека
обычным переменным током (~220V), питающим большинство бытовых электроприборов. Менее распространены УЗО типа «А», способные защитить как от переменного тока, так и от пульсирующего постоянного тока и имеют более высокую цену в сравнении с типом «АС». Их использование в последнее время становится всё более востребованным. Это связано с тем, что современные бытовые приборы (стиральные машины, холодильники, микроволновые печи, кондиционеры, холодильники и пр.) часто оснащаются инверторными блоками, позволяющими более плавно регулировать работу прибора.
В цепях таких устройств помимо переменного тока используется еще и пульсирующий постоянный ток, от поражения которым сможет защитить только УЗО типа «А».
Если Вы не хотите, чтобы при срабатывании УЗО отключалось всё электричество в доме (на объекте), а только тот участок электрической цепи, где есть утечки тока — целесообразно использовать комплексную систему защиты, состоящую из обычных и селективных устройств защитного отключения. Селективные УЗО обычно обозначаются символом «S» на передней панели и устанавливаются на вводе, в то время как обычные УЗО ставятся на каждый защищаемый участок электрической цепи. Селективное устройство защиты имеет большую выдержку времени срабатывания, чем у остальных устройств защитного отключения. Это позволяет при возникновении утечки тока на участке электрической цепи срабатывать только УЗО, защищающим данный участок. Селективное устройство защиты будет отрабатывать в том случае, если по какой то причине нижестоящее УЗО не сработало. Для обеспечения наилучшей селективности (избирательности срабатывания на определённом участке) вышестоящее УЗО должно иметь не менее чем в три раза большую выдержку времени срабатывания, чем нижестоящие УЗО.
в однофазной сети
Перейти в раздел каталога Устройства защитного отключения
Перейти в раздел каталога Дифференциальные автоматы
Элеко — Интернет магазин электрики в Иркутске www.eleko.pro
Роман Баранов, 29 января 2019 года
При использовании этой статьи ссылка на страницу исходной статьи обязательна
