3 way splitter 5 1000mhz схема. Антенные разветвители: виды, характеристики и применение в радиочастотных системах

Что такое антенный разветвитель и для чего он нужен. Какие бывают типы разветвителей. Как выбрать подходящий сплиттер для конкретной задачи. На что обратить внимание при покупке разветвителя.

Что такое антенный разветвитель и принцип его работы

Антенный разветвитель (сплиттер) — это пассивное устройство, которое используется для распределения или объединения радиочастотных сигналов в системах связи и телекоммуникаций. Его основная задача — разделить входящий сигнал на несколько выходов или объединить несколько входящих сигналов в один выход.

Как работает антенный разветвитель? Принцип действия основан на делении мощности входного сигнала между несколькими выходами. При этом суммарная мощность на выходах равна мощности входного сигнала за вычетом потерь в самом устройстве. Например, двухполосный разветвитель делит входной сигнал на два выхода с потерей около 3.5 дБ на каждом.

Основные характеристики антенных разветвителей

• Рабочий диапазон частот
• Вносимые потери
• Развязка между выходами
• Коэффициент стоячей волны (КСВ)
• Максимальная входная мощность
• Тип разъемов

Виды антенных разветвителей по количеству выходов

Антенные разветвители различаются по количеству выходов:

• Двухполосные (1 вход и 2 выхода)

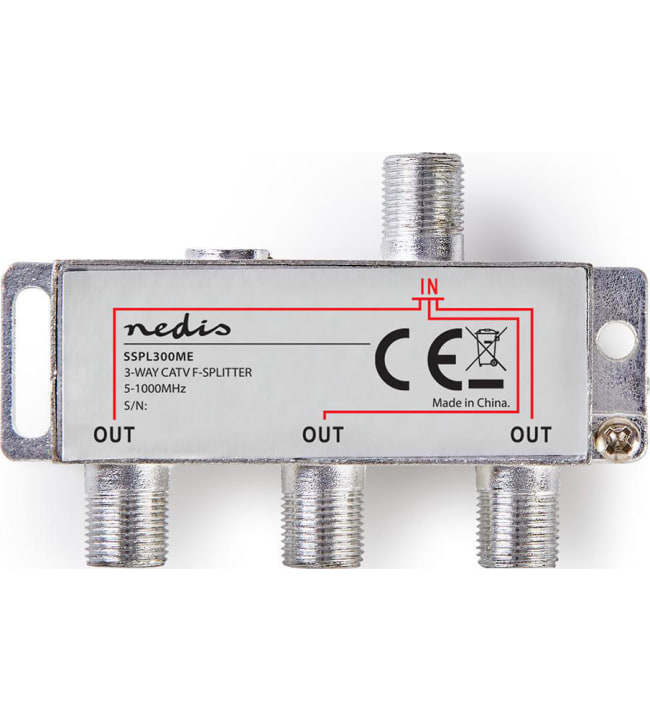

• Трехполосные (1 вход и 3 выхода)

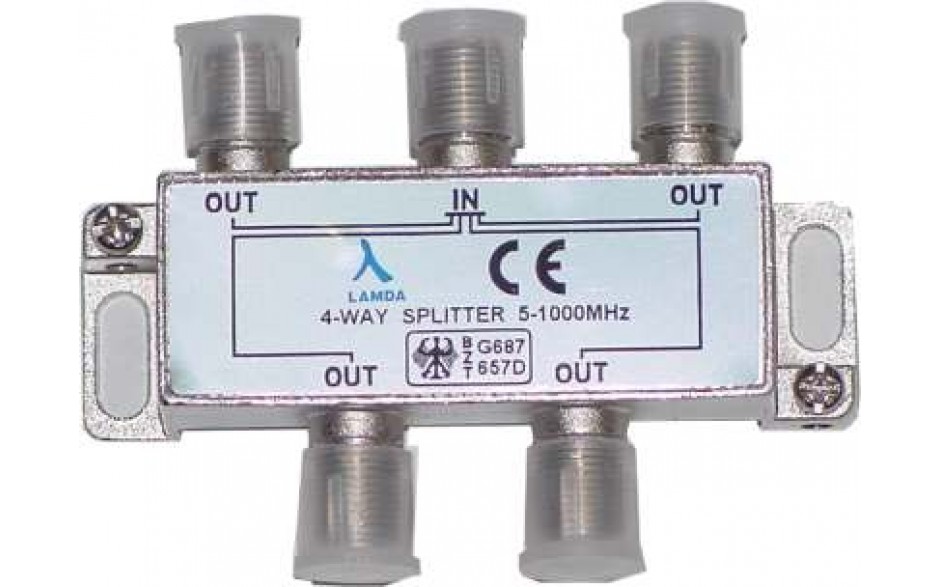

• Четырехполосные (1 вход и 4 выхода)
• Многополосные (1 вход и более 4 выходов)

Какой выбрать? Это зависит от конкретной задачи. Двухполосные подходят для подключения двух устройств к одной антенне. Трех- и четырехполосные используются в более сложных системах, например, для распределения сигнала на несколько этажей здания. Многополосные применяются в крупных инсталляциях, таких как отели или офисные центры.

Сплиттеры и сумматоры: в чем разница

Хотя термины «сплиттер» и «сумматор» часто используются как синонимы, между ними есть важное различие:

• Сплиттер разделяет входной сигнал на несколько выходов
• Сумматор объединяет несколько входных сигналов в один выход

Многие современные устройства могут работать в обоих режимах. Это позволяет использовать их как для распределения сигнала от одной антенны на несколько приемников, так и для объединения сигналов от нескольких источников в одну антенну.

Когда нужен сплиттер, а когда сумматор?

Сплиттер используется, когда необходимо подключить несколько устройств к одному источнику сигнала. Например, для раздачи ТВ-сигнала на несколько телевизоров. Сумматор применяется, когда нужно объединить сигналы от нескольких источников. Это может быть полезно при создании сложных антенных систем или для повышения мощности передатчика.

Ключевые параметры при выборе антенного разветвителя

При выборе антенного разветвителя следует обратить внимание на следующие параметры:

1. Диапазон рабочих частот. Должен соответствовать частотам используемых сигналов.
2. Вносимые потери. Чем меньше, тем лучше качество сигнала на выходе.
3. Развязка между выходами. Высокая развязка предотвращает взаимное влияние подключенных устройств.
4. КСВ (коэффициент стоячей волны). Низкий КСВ обеспечивает лучшее согласование и меньшие потери.
5. Максимальная входная мощность. Должна соответствовать мощности используемого оборудования.

Как правильно подобрать разветвитель? Нужно учитывать все эти параметры в комплексе. Например, для работы с цифровым ТВ важен широкий диапазон частот и низкие потери. Для систем радиосвязи критична высокая развязка между выходами.

Особенности применения разветвителей в различных системах

Антенные разветвители находят применение в различных областях:

• Телевидение и радиовещание
• Мобильная связь
• Wi-Fi системы
• Радиолокация
• Спутниковые системы

В каждой из этих областей есть свои особенности использования разветвителей. Например, в системах цифрового ТВ важно минимизировать потери сигнала, поэтому используются разветвители с низким затуханием. В системах мобильной связи критична высокая развязка между выходами для предотвращения интерференции.

Применение в домашних условиях

В домашних условиях разветвители чаще всего используются для распределения ТВ-сигнала или Wi-Fi. Как правильно установить разветвитель дома? Вот несколько советов:

1. Размещайте разветвитель как можно ближе к источнику сигнала
2. Используйте качественный кабель для подключения
3. Избегайте чрезмерного каскадирования разветвителей
4. Учитывайте потери в кабелях при расчете общего затухания системы

Активные и пассивные разветвители: сравнение и области применения

Разветвители можно разделить на две основные категории: активные и пассивные. В чем их отличия?

• Пассивные разветвители не требуют питания и просто делят входной сигнал
• Активные разветвители имеют встроенный усилитель и требуют подключения к электросети

Когда лучше использовать активный разветвитель, а когда пассивный? Пассивные разветвители подходят для коротких линий и сильных входных сигналов. Они просты и надежны. Активные разветвители применяются там, где нужно компенсировать большие потери в длинных линиях или при слабом входном сигнале.

Преимущества и недостатки активных разветвителей

Активные разветвители имеют ряд преимуществ:

• Компенсируют потери сигнала
• Позволяют использовать более длинные кабельные линии
• Обеспечивают лучшее качество сигнала на выходе

Однако у них есть и недостатки:

• Требуют подключения к электросети
• Более дорогие по сравнению с пассивными
• Могут вносить дополнительные шумы в систему

Технологии изготовления антенных разветвителей

Современные антенные разветвители изготавливаются с использованием различных технологий:

• Микрополосковая технология
• Коаксиальная конструкция
• Технология на основе ферритовых сердечников

Какая технология лучше? Это зависит от конкретного применения. Микрополосковые разветвители компактны и хорошо работают на высоких частотах. Коаксиальные конструкции обеспечивают высокую мощность и широкий диапазон частот. Разветвители на ферритовых сердечниках эффективны на низких частотах.

Инновации в производстве разветвителей

В области производства антенных разветвителей постоянно появляются инновации:

• Использование новых материалов для снижения потерь
• Внедрение технологий 3D-печати для создания сложных конструкций
• Разработка интеллектуальных разветвителей с возможностью удаленного управления

Эти инновации позволяют создавать более эффективные и функциональные устройства, расширяя возможности их применения в различных областях.

Коаксиальные разветвители | CommScope

1. Дом
2. Тип продукта
3. Сплиттеры, объединители и мультиплексоры
4. Коаксиальные пассивы
5. Коаксиальные разветвители

Показаны 12 36 28 из 28 результатов найдено

Сортировать Сортировать по: номеру детали Сортировать по: названию детали Сортировать по: описанию Сортировать по: популярности

Скачать список продуктов 6B4D188A-4265-4FD3-AF10-178734D83F7CСоздано с помощью SketchTool.

Загрузка. ..

CS2G-1.8

Двусторонний разветвитель HomeConnect®, 5–1218/1800 МГц

CS2G-1.8

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1794 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CS2G-1. 8

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Рабочий диапазон частот: 5 – 1794 МГц
• Применение: Внутренний | Открытый

CS3G-1.8

Трехполосный разветвитель HomeConnect®, 5–1218/1800 МГц

CS3G-1.8

• Бренд продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1794 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CS3G-1. 8

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Рабочий диапазон частот: 5 – 1794 МГц
• Применение: Внутренний | Открытый

CS4G-1.8

Четырехполосный разветвитель HomeConnect®, 5–1218/1800 МГц

CS4G-1.8

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1794 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CS4G-1. 8

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Рабочий диапазон частот: 5 – 1794 МГц
• Применение: Внутренний | Открытый

CSM2G

Двусторонний MoCA-разветвитель HomeConnect®, 5–1675 МГц

CSM2G

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1675 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CSM2G

• Бренд продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Рабочий диапазон частот: 5–1675 МГц
• Применение: Внутренний | Открытый

CSM3G

Трехсторонний MoCA-разветвитель HomeConnect®, 5–1675 МГц

CSM3G

• Бренд продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1675 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CSM3G

• Бренд продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Рабочий диапазон частот: 5–1675 МГц
• Применение: Внутренний | Открытый

CSM4G

Четырехканальный разветвитель HomeConnect® MoCA, 5–1675 МГц

CSM4G

• Бренд продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1675 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CSM4G

• Бренд продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Рабочий диапазон частот: 5–1675 МГц
• Применение: Внутренний | Открытый

CSM70POE-1G

Фильтр точки входа (POE), 1 ГГц, 1125–1675 МГц MoCA

CSM70POE-1G

• Бренд продукта: HomeConnect®
• Тип продукта: Фильтр
• Диапазон рабочих частот: 0–1002 МГц
• Применение: Поддерживает уровни каналов MoCA в доме

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CSM70POE-1G

• Бренд продукта: HomeConnect®
• Тип продукта: Фильтр
• Рабочий диапазон частот: 0–1002 МГц
• Применение: Поддерживает уровни каналов MoCA в доме

КСРМ7Г

Пассивный шлюз HomeConnect®, 7 портов CATV (5–1002 МГц) с MoCA, фильтр точки входа (POE)

CSPM7G

• Марка продукта: HomeConnect®
• Тип продукта: Пассивный шлюз
• Рабочий диапазон частот: 5–1675 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CSPM7G

• Марка продукта: HomeConnect®
• Тип продукта: Пассивный шлюз
• Рабочий диапазон частот: 5–1675 МГц
• Применение: Внутренний | Открытый

CSV2GD-1. 2

Двусторонний разветвитель HomeConnect®, 5–1218 МГц, двойное крепление

CSV2GD-1.2

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1218 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CSV2GD-1. 2

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1218 МГц
• Применение: Внутренний | Открытый

CSV3BGD-1.2

Трехполосный балансный разветвитель HomeConnect®, 5–1218 МГц, двойное крепление

CSV3BGD-1.2

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Рабочий диапазон частот: 5 – 1218 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CSV3BGD-1. 2

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1218 МГц
• Применение: Внутренний | Открытый

CSV3GD-1.2

Трехполосный разветвитель HomeConnect®, 5–1218 МГц, двойное крепление

CSV3GD-1.2

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Рабочий диапазон частот: 5–1218 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CSV3GD-1. 2

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1218 МГц
• Применение: Внутренний | Открытый

CSV4GD-1.2

Четырехполосный разветвитель HomeConnect®, 5–1218 МГц, двойное крепление

CSV4GD-1.2

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Рабочий диапазон частот: 5–1218 МГц
• Применение: Внутренний | Открытый

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

CSV4GD-1. 2

• Марка продукта: HomeConnect®
• Тип продукта: Коаксиальный разветвитель
• Диапазон рабочих частот: 5–1218 МГц
• Применение: Внутренний | Открытый

Сравнивать

• Документы
• Другие способы просмотра

Поиск по категории

Поиск по сети

PD2330 — 3-полосный сумматор с делителем мощности, тип N, розетка, 350–1000 МГц

Запрос квоты

RoHS, 3-полосный, гнездо типа N, 350–1000 МГц, 50 Ом

3-полосный разветвитель для УВЧ, RFID, TETRA и LMRS

Предыдущее изображение

Следующее изображение

Кол-во 1-9: $76,73

Кол-во 10-24: $68,24

Кол-во 25+:

Значок доллара США нажмите, чтобы просмотреть цены Всплывающий значок

Обзор продукта

• Широкополосная частота (350–1000 МГц)
• Низкие вносимые потери (0,3 дБ в среднем)
• Высокая межпортовая изоляция (30 дБ в среднем)
• Отличный КСВ (1,15 : 1 в среднем)
• Конструкция сплиттера, соответствующая требованиям RoHS
• Трехсплавный, тип N, гнездо (гнездо), низкий PIM

Частота Диапазон	Вносимые потери выше 4,77 дБ	Амплитуда Баланс	Фаза Весы	Изоляция	Вход КСВ	Выход КСВ
350–1000 МГц	0,7 дБ макс.	0,3 дБ макс.	4° макс.	18 дБ мин.	1,35 : 1 макс.	1,20 : 1 макс.

Механические характеристики
Схема	Wilkinson Microstrip пропускает постоянный ток через все порты
Соединители	N Розетка, 50 Ом, коаксиальный
Корпус разъема	Латунь, трехсплавная пластина
Соединительный штифт	Фосфорная бронза, позолота
Соединительный изолятор	ПТФЭ, первоклассный электрический класс
Корпус	Алюминий, прозрачная химическая пленка
Рабочая температура	от -65°C до +85°C
Вес	346 грамм

3-полосный делитель мощности Входные номиналы РЧ
В соответствующий Загрузить КСВ	Синфазный	180° не в фазе
1,2 : 1	30 Вт	30 Вт
2,0 : 1	30 Вт	7,5 Вт
∞	15 Вт	0,75 Вт
3 входных номинала РЧ комбайнера мощности 3 путей
Входные сигналы	Синфазный	180° не в фазе
Когерентный	3 х 10 Вт	3 х 0,25 Вт
Некогерентный	3 х 0,5 Вт

PD2330 Особенности и преимущества

Обзор

PD2330 представляет собой 3-полосный широкополосный делитель ВЧ-мощности, сумматор мощности, соответствующий требованиям RoHS, с сопротивлением 50 Ом, оснащенный коаксиальными разъемами типа N типа N. Все частоты беспроводного диапазона в диапазоне от 350 до 1000 МГц охватываются оптимальными радиочастотными характеристиками. Максимальные уровни входной мощности микроволн до 30 Вт могут использоваться как в приложениях делителя мощности, так и в приложениях суммирования мощности. Дополнительную информацию см. в таблицах входных номинальных значений трехходового делителя мощности.

Электрооборудование

Основой устройства является прецизионно спроектированная и выгравированная микрополосковая схема типа Уилкинсона на высокочастотной диэлектрической подложке с малыми потерями. Микрополосковая схема Wilkinson пропускает постоянный ток на все порты, что делает ее идеальной для использования в активных системах. Также доступны разделители мощности, передающие постоянный ток на выбранные порты и блокирующие постоянный ток на другие. См. варианты (справа). Электрические характеристики подчеркиваются максимальным вносимым затуханием 0,7 дБ (выше разделения мощности -4,77 дБ), минимальной развязкой 18 дБ, максимальным КСВН на входе 1,35:1 и максимальным КСВН на выходе 1,20:1.
