Защита от прямых ударов молний и ее вторичных проявлений проводится в соответствии с требованиями «Инструкции по устройству молниезащиты зда­ний и сооружений РД 34.21.122-87».

Сооружения защиты от прямых ударов молнии, для АЗС, должны быть не ниже II категории. Это стержневые или тросовые молниеотводы.

Для защиты от вторичных проявлений молнии: металлические корпуса оборудования должны быть присоединены к заземляющему устройству элек­трооборудования (при его отсутствии — к заземлителю молниеотвода), а меж­ду трубопроводами и другими протяженными металлическими предметами в местах их взаимного сближения на расстояние менее 10 см через каждые 30 м необходимо устанавливать стальные перемычки.

Устройства молниезащиты включают в графики технического обслужи­вания и планово-предупредительного ремонта. При техническом обслужива­нии необходимо обращать внимание на состояние токоведущих элементов и при уменьшении их сечения (вследствие коррозии, надлома, оплавлений) боль­ше, чем на 30 % заменять их полностью, либо отдельные дефектные места.

Ежегодно перед наступлением грозового сезона необходимо осмотреть состояние наземных элементов молниезащиты (молниеприемников, токоот- водов), обращая особое внимание на места соединения токоведущих элемен­тов. Молниезащитные устройства следует осматривать не реже 1 раза в год. Результаты измерений и осмотров заносятся в Журнал эксплуатации молние­защитных устройств.

Во время грозы приближаться к молниеотводам ближе, чем на 4 м запре­щается, о чем должны быть вывешены предупредительные надписи около сооружения или отдельно стоящего молниеотвода. Подземные коммуникации необходимо защищать от заноса высоких по­тенциалов, присоединяя их к заземлителям.

Заземляющие устройства проверяются не реже одного раза в 6 месяцев, а в сырых помещениях — не реже 1 раза в 3 месяца. Сопротивление растеканию тока заземлителей не должно превышать 100 Ом. Если оно превышает норма­тивное значение на 20 %, необходимо установить дополнительные электроды или исправить заземляющее устройство.Устройство и монтаж заземляющих устройств должны соответствовать ПУЭ и СНиП 3.

05.06.

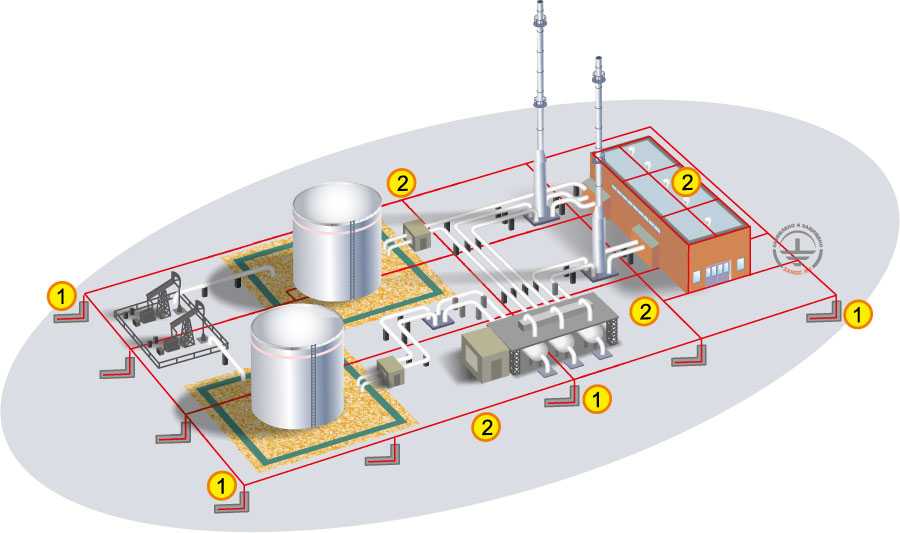

Защита от спштического электричества достигается заземлением метал­лического оборудования (ТРК, резервуары, трубопроводы, сливоналивные устройства и др.). Система заземления должна представлять на всем протяже­нии непрерывную электрическую цепь. Цистерны, во время операций слива-налива присоединяются к заземлите­лям с помощью устройства автоматического контроля заземления или непос­редственно.

В качестве заземляющего устройства применяют гибкий (многожильный) медный провод сечением не менее 16 мм². Наконечник заземляющего устрой­ства изготавливается из металла, не дающего искр при ударе. Осмотр и теку­щий ремонт защитных устройств проводится одновременно с осмотром и те­кущим ремонтом технологического оборудования.

Монтаж контактных соединений технологического оборудования и при­соединение к ним сетей заземления и зануления выполняется в соответствии с рабочими чертежами. Места расположения контактных соединений и от­ветвлений от них должны быть доступны для осмотра.  Переходное электрическое сопротивление в контактных соединениях тех­нологического оборудования должно быть не более 0,03 Ом на один контакт и измеряется взрывозащищенными приборами в соответствии с требования­ми ПУЭ.

Результаты ревизии молниезащитных устройств, проверочных испытаний заземляющих устройств, выполненного ремонта следует заносить в специаль­ный журнал. По результатам ревизии должен составляться акт осмотра и про­верки с указанием обнаруженных повреждений или неисправностей.

Защита от статического электричества сооружений и объектов АЗС прово­дится в соответствии с «Правилами защиты от статического электричества производств химической, нефтехимической и нефтеперерабатывающей про­мышленности»:

• сопротивление заземляющего устройства, предназначенного исключи­тельно для защиты от статического электричества, должно быть не выше 100 Ом;
• все металлические и электропроводимые элементы оборудования резер­вуаров должны быть заземлены независимо от того, применяются ли другие меры защиты от статического электричества;
• резервуары вместимостью более 50 м³ должны быть присоединены к за- землителям с помощью не менее двух проводников в диаметрально противо­положных точках;
• скорость наполнения и опорожнения резервуаров должна соответство­вать суммарной пропускной способности установленных на резервуаре ды­хательных предохранительных клапанов и вентиляционных устройств;
• наполнение резервуара должно проводиться без разбрызгивания и ин­тенсивного перемешивания жидкости.

Скорости перекачки горючего должны устанавливаться в соответствии с руководящим документом по предотвращению опасной электризации неф­тепродуктов при наливе в резервуары, автомобильные и железнодорожные цистерны с учетом вида нефтепродукта, материала и диаметра трубопрово­да, размеров резервуара и других показателей.

Устройства защиты от молний и статического электричества. Опоры от­дельно стоящих молниеотводов выполняются из стали любой марки, железо­бетона и дерева. Металлические трубчатые опоры изготавливаются из некон­диционных стальных труб и предохраняются от коррозии. Деревянные опо­ры и приставки пропитываются антисептиками.

Молниеприемники изготавливаются из металла любых марок и профиля сечением не менее 100 мм². Их предохраняют от коррозии оцинкованием, лу­жением или покраской.

Молниеприемниками могут служить металлические конструкции защища­емых зданий (дымовые, выхлопные трубы, дефлекторы, кровля, сетка и ме­таллические конструкции, возвышающиеся над защищаемым зданием или сооружением).

Молниепроемники с токоотводами соединяются сваркой. Длина сварно­го шва должна быть равна шести диаметрам молниеприемника, но не менее 100 мм. Допускается болтовое соединение с переходным электрическим со­противлением не более 0,05 Ом. Соединение стальной кровли с токоотводами осуществляется специальными зажимами.

Молниеприемники тросовых молниеотводов выполняются из стального многопроволочного оцинкованного троса сечением не менее 35 мм². Токоотводы для соединения стержневых и тросовых молниеприемников следует выполнять из стали. В качестве заземлителей следует применять железобетонные фундаменты зданий, сооружений, наружных установок, опор молниеотводов.

Естественными заземлителями могут служить проложенные в земле водо­проводы и другие трубопроводы (за исключением трубопроводов с горючи­ми и взрывоопасными жидкостями и газами). Зона защиты молниеотводов — это часть пространства, внутри которого здание или сооружение защищено от прямых ударов молнии с определенной степенью надежности.

 Зона защиты одиночного стержневого молниеотвода показана на рисунке.

Зона зашиты одиночного стержневого молниеотвода

где,  Н — высота стержневого молниеотвода: h — высота конуса зоны зашиты.

Зона защиты двойного стержневого молниеотвода на рисунке ниже. В случае, если L больше 6Н, то молниеотводы следует рассматривать как оди­ночные.

Зона защиты двойного стержневого молниеотвода

Заряды статического электричества, способные воспламенять или зажи­гать горючие вещества, называются опасными.Опасные заряды статического электричества вызывают один из следую­щих видов разряда:

• искровой — между проводящими и изолированными предметами;
• кистевой — между трубопроводами, инструментом, руками обслуживаю­щего персонала;
• скользящий — на приводных ремнях, лентах транспортеров, при перемот­ке пленок и т. п.

Защите от проявления статического электричества подлежат все здания, сооружения и установки, относимые по устройству молниезащиты к I и II категориям.

 Защита от статического электричества обеспечивается:

• предотвращением накопления зарядов статического электричества за­землением металлических и электропроводных неметаллических элементов оборудования, увеличением поверхностной и объемной проводимостей диэ­лектриков, снижением скорости перемещения взаимодействующих тел и т. п.;
• снижением зажигающей способности зарядов статического электриче­ства за счет среды, улучшающих электрообмен.



Статическое электричество: методы нейтрализации на производстве

Стандартный для области промышленности вопрос — как бороться со статическим электричеством на производстве. Такой заряд, накапливаясь на рабочих поверхностях, может привести к порче дорогого оборудования, выходу из строя целых производственных линий, травмированию или, в серьёзных случаях, даже смерти работника. Природа явления практически исключает самопроизвольное рассеивание: заряд формируется на поверхности диэлектрика, при тесном контакте (механическом трении) с проводником, между двумя диэлектрическими оболочками.

Опасность статического электричества на производстве связана с возможностью накопления заряда также при сильном механическом воздействии (ударе, дроблении, разрыве) диэлектрика. Другой опасный вид статики — атмосферное накопление, проявляющееся в виде молнии. Снятие потенциала — важный вопрос для промышленности: компания «ЛАБСИЗ» проведёт необходимые измерения и выполнит мероприятия по нейтрализации опасности. В нашем распоряжении — своя мобильная лаборатория, содержащая все необходимые приборы для измерения опасности статического электричества. После завершения работ «ЛАБСИЗ» сформирует технический отчёт, пригодный для представления в любые надзорные инстанции. возможен выезд электриков на объекты в Москве, населённых пунктах Московской области.

Причины образования заряда

Опасный для оборудования и работников потенциал неизбежно возникает в промышленности: процесс не связан с нарушениями технологии, требует постоянной профилактики (предотвращения).

Статическое электричество на производстве образуется, в частности:

• На ремённых передачах, вследствие постоянного трения диэлектрических поверхностей, хорошо накапливающих заряд.
• При перемещении углеводородов (нефти, природного газа, продуктов ректификации) по трубопроводам.
• При передаче по трубам любых разрежённых газообразных соединений.
• При протяжке, обработке, нарезке бумаги: на целлюлозно-бумажных комбинатах, в цехах печати.
• Защита от статического электричества в нефтяной промышленности необходима и при наполнении/опустошении резервуаров для временного хранения углеводородов.
• При работе ткацко-прядильного оборудования: диэлектрические нити постоянно в динамике соприкасаются с металлической основой.
• При подготовке в мешалке состава для производства резинового клея.
• При накоплении в цехе большого количества органических мелкодисперсных частиц (пыли).
• Опасность накопления зарядов статического электричества связана и с ношением работниками униформы из шёлка, нейлона, лавсана, других хорошо накапливающих заряд материалов.

Возможно формирование статики и в других технологических процессах; убедиться, что опасности нет, помогут измерения, профессионально выполняемые специалистами «ЛАБСИЗ».

Возможна ли самопроизвольная нейтрализация

Естественным путём основная опасность статического электричества, то есть пробои или поражение рабочих током, ликвидирована быть не может: «разрядка» протекает очень медленно, и нельзя быть уверенным, что в настоящий момент имеющийся заряд достаточно ничтожен. Самопроизвольное снятие потенциала происходит за счёт ухода в землю или равномерного распределение по всей поверхности — эти же варианты применимы и для искусственных процессов, обеспечивающих безопасность электроустановок и людей. Такими же способами ликвидируется пожарная опасность статического электричества, выражающаяся в возможности возгорания за счёт искрения или резкого повышения температуры вследствие короткого замыкания.

Если снятия потенциала не происходит, постепенно накапливающийся заряд (он может достигать 10000 вольт и более) приводит к:

• Поражению человека, прикоснувшегося к заряженной поверхности. Ток идёт через тело, поражая сердце, участки нервной системы, иногда — прочие внутренние органы.
• Снятие статического электричества на производстве необходимо и предотвращения порчи сырья или готового товара.
• Пробоям проводки, коротким замыканиям, возгораниям или взрывам.

Все перечисленные последствия негативно сказываются на производстве: приходится останавливать линии, заменять дорогие приборы и узлы, выплачивать компенсации пострадавшим. Защита от статического электричества на производстве, выполняемая «ЛАБСИЗ», поможет сберечь здоровье работников и деньги предприятия.

Способы нейтрализации статики

Первое и необходимое условие обеспечения безопасности работников, оказывающихся в зоне возможного накопления заряда, — использование ими средств индивидуальной защиты: перчаток, ботинок, ковриков, прочих требуемых ГОСТом, ПТЭЭП, ПУЭ элементов СИЗ. Используемое оборудование необходимо регулярно проверять на отсутствие пробоев; эту услугу также можно получить в «ЛАБСИЗ».

Защита от статического электричества на производстве по ГОСТ обеспечивается:

• Заземлением проводящих частей оборудования, резервуаров, нефте-, газопроводов. Накопленный заряд быстро стекает в землю, оставляя рабочие поверхности безопасными. Максимальное допустимое сопротивление заземляющего устройства — 0,1 килоома, или 100 Ом.
• Периодическим увлажнением потенциально накапливающей заряд поверхности или воздуха в рабочей зоне. Частички влаги — хорошая защита от статического электричества в промышленности, не вызывающая короткого напряжения.
• Изменение показателя электропроводности. На диэлектрическую поверхность (или в рабочую смесь-диэлектрик) добавляют составы, повышающие проводимость и не дающие сформироваться значительному электрическому потенциалу.
• Снижение вероятности электризации. Этот ответ, как защититься от статического электричества в производстве, заключается в замедлении скорости движения диэлектрических составов по трубопроводам, предотвращении турбулентного перемешивания заливаемых в резервуар веществ, добавлении в резервуары инертных газов.
• Устранение пыли в цеху. Избавиться от статически заряженных частичек помогает фильтровально-вытяжное оборудование.
• Следующий ответ, как избежать статического электричества, — применение нейтрализаторов (высоковольтных, индукционных, радиоактивных), эффективно снижающих потенциал во взрывопожароопасных условиях.

Специалисты «ЛАБСИЗ» подберут способы устранения опасности статического электричества исходя из ваших производственных условий — обращайтесь, чтобы сделать предприятие совершенно безопасным!
