Назначение и основные виды защитной аппаратуры электроустановок

Защитная аппаратура электроустановок предназначена для автоматического отключения электрических цепей при возникновении аварийных режимов работы. Основными видами защитной аппаратуры являются:

• Плавкие предохранители
• Автоматические выключатели
• Тепловые реле
• Устройства защитного отключения (УЗО)
• Дифференциальные автоматы

Каждый вид защитной аппаратуры имеет свои особенности и область применения. Правильный выбор и настройка устройств защиты позволяет обеспечить надежную и безопасную работу электроустановок.

Принцип действия и характеристики плавких предохранителей

Плавкие предохранители являются простейшими и наиболее распространенными аппаратами защиты от токов короткого замыкания и перегрузки. Их принцип действия основан на расплавлении плавкой вставки при превышении допустимого тока.

Основные характеристики плавких предохранителей:

• Номинальный ток — максимальный длительно допустимый ток
• Ток отключения — максимальный ток короткого замыкания, который предохранитель способен отключить
• Время-токовая характеристика — зависимость времени срабатывания от величины тока

Плавкие предохранители просты, дешевы и надежны. Однако они являются одноразовыми устройствами и требуют замены после срабатывания.

Устройство и принцип работы автоматических выключателей

Автоматические выключатели (автоматы) обеспечивают защиту от токов короткого замыкания и перегрузки, а также позволяют вручную коммутировать электрические цепи. В отличие от предохранителей, автоматы являются многоразовыми устройствами.

Основные элементы конструкции автоматического выключателя:

• Контактная система
• Дугогасительная камера
• Механизм свободного расцепления
• Электромагнитный расцепитель
• Тепловой расцепитель

При возникновении короткого замыкания срабатывает электромагнитный расцепитель, который мгновенно размыкает контакты. Тепловой расцепитель защищает от небольших, но длительных перегрузок.

Тепловые реле: назначение, устройство и принцип действия

Тепловые реле применяются для защиты электродвигателей от перегрузки. Их принцип действия основан на изгибе биметаллической пластины при нагреве током.

Основные элементы теплового реле:

• Нагревательный элемент
• Биметаллическая пластина
• Контактная система
• Механизм регулировки тока срабатывания

При протекании тока перегрузки биметаллическая пластина нагревается и изгибается, размыкая контакты в цепи управления. Это приводит к отключению электродвигателя.

Устройства защитного отключения (УЗО): принцип работы и области применения

УЗО предназначены для защиты людей от поражения электрическим током при прикосновении к токоведущим частям или при появлении напряжения на корпусах электрооборудования.

Принцип действия УЗО основан на измерении дифференциального тока в фазном и нулевом проводниках. При появлении тока утечки на землю возникает разность между входящим и выходящим током, что вызывает срабатывание УЗО.

Основные характеристики УЗО:

• Номинальный отключающий дифференциальный ток
• Время срабатывания
• Номинальный ток нагрузки

УЗО обеспечивают высокий уровень электробезопасности и широко применяются в бытовых и промышленных электроустановках.

Дифференциальные автоматы: комбинированная защита от перегрузки и утечки тока

Дифференциальные автоматы (дифавтоматы) совмещают функции автоматического выключателя и УЗО. Они обеспечивают комплексную защиту от:

• Токов короткого замыкания
• Перегрузки
• Утечки тока на землю

Дифавтоматы содержат стандартные расцепители автоматического выключателя, а также дифференциальный трансформатор тока для обнаружения утечки.

Применение дифавтоматов позволяет уменьшить количество защитных устройств и упростить схему электроснабжения. Они широко используются в жилых и общественных зданиях.

Выбор и настройка защитной аппаратуры электроустановок

При выборе защитной аппаратуры необходимо учитывать следующие факторы:

• Номинальный ток нагрузки
• Ток короткого замыкания
• Время-токовые характеристики защитных устройств
• Селективность срабатывания
• Чувствительность к токам утечки

Правильная настройка и координация работы различных защитных устройств позволяет обеспечить надежное отключение при авариях и минимизировать ложные срабатывания.

Требования к защитной аппаратуре электроустановок

Основные требования, предъявляемые к аппаратам защиты электрооборудования:

• Быстродействие — минимальное время срабатывания при коротких замыканиях
• Селективность — отключение только поврежденного участка цепи
• Чувствительность — срабатывание при минимальных токах короткого замыкания
• Надежность — стабильная работа в течение длительного срока эксплуатации
• Удобство обслуживания — возможность быстрого восстановления после срабатывания

Выполнение этих требований обеспечивает эффективную защиту электроустановок от аварийных режимов работы.

Аппаратура защиты и защитно-отключающие устройства

Подробности

Категория: Электрические машины

• РЗиА

Все электродвигатели и электроустановки должны быть надежно защищены от аварийных режимов. Защита необходима для предотвращения повреждения электрооборудования. Основные виды защит:
защита от короткого замыкания в силовой цепи или цепи управления;

защита электродвигателей от перегрузки током, длительно превышающим его номинальное значение;
защита от нежелательных последствий исчезновения и последующего восстановления напряжения в электрической цепи;
фазочувствительная защита, отключающая трехфазный двигатель при большой несимметрии напряжения или обрыве фазы.
Для зашиты электроустановок используют следующие электрические аппараты: плавкие предохранители, автоматические выключатели, тепловые реле, универсальную встроенную тепловую защиту, реле максимального тока.
Защитно-отключающие устройства предназначены для защиты обслуживающего персонала в случае прикосновения к токоведущим частям и защиты изоляции при возникновении токов утечки.
Плавкие предохранители — самая простая и дешевая аппаратура защиты электроустановок от коротких замыканий. Конструктивно предохранитель представляет собой защитный корпус с помещенной внутри него плавкой вставкой, изготовленной из медной или цинковой проволоки (ленты). При прохождении тока по плавкой вставке она нагревается (выделяемая вставкой теплота пропорциональна квадрату силы тока) и, когда сила тока превышает допустимое значение, вставка расплавляется, отключая тем самым электроустановку.

Рис. 1. Защитная характеристика
На рисунке 1 показана зависимость времени сгорания плавкой вставки от тока, проходящего через предохранитель, которая называется защитной характеристикой. Защитные характеристики предохранителей нестабильны вследствие старения контактов, предварительного нагрева контактов и ряда других причин. Поэтому время срабатывания плавкого предохранителя может быть различным при одном и том же токе.
Плавкую вставку калибруют так, чтобы она перегорала только при токе, превышающем номинальный ток вставки более чем на 30…60 %. Когда ток превышает номинальный в 10 раз и более, вставка расплавляется за десятые доли секунды. Таким образом, плавкие предохранители хорошо защищают электрические цепи от коротких замыканий.
Предохранители выбирают в соответствии с номинальным током плавкой вставки. При этом для защиты электродвигателя предохранители выбирают так, чтобы плавкая вставка не перегорала при его пуске. Учитывая, что пусковой ток асинхронных электродвигателей в 5…10 раз больше его номинального тока, номинальный ток вставки должен быть выбран следующим образом:

Следовательно, плавкие предохранители не отключают асинхронные электродвигатели даже при трехкратных и больших перегрузках, т. е. они не являются средством защиты от перегрузок. Они защищают устройства, находящиеся за ними, только от длительного воздействия токов короткого замыкания.

Автоматические выключатели (автоматы) предназначены для автоматического размыкания электрической цепи при возникновении в ней перегрузок и коротких замыканий, а также для нечастых включений и отключений силовых цепей с помощью соответствующих кнопок или рукояток.

Рис. 2. Автоматический выключатель:

1 — дугогасительная решетка; 2 — крышка; 3, 7 рычаги электромагнитного расцепителя; 4 — рукоятка; 5— пружина; 6— зубец расцепителя; 8— биметаллическая пластинка; 9 — катушка: 10 — гибкая связь; 11, 12— рычаги; 13, 14 — контакты

Все автоматы имеют электромагнитные расцепители, которые срабатывают при коротком замыкании, и тепловые расцепители, действующие при относительно небольших, но продолжительных перегрузках. Существует достаточно большая номенклатура автоматических выключателей различной конструкции и параметров, но принцип их действия один и тот же. На рисунке 2 показано устройство автоматического выключателя.
Вручную включают и отключают автомат с помощью рукоятки 4.

Для включения автомата рукоятку переводят вниз. При этом рычаг 3 поворачивается и своим нижним концом входит в зацепление с зубцом 6 удерживающего рычага 7. Затем рукоятку 4 перемещают вверх. При этом под действием пружины 5 рычаги 11 и 72 перемещаются вверх по отношению к нейтральному положению. Автомат включается, и ток протекает через замкнутые контакты 13 и 14, гибкую связь 10, катушку 9 электромагнитного расцепителя и биметаллическую пластинку 8 теплового расцепителя.
Автоматическое отключение при коротком замыкании происходит вследствие того, что резкое увеличение тока приводит к увеличению силы притяжения якоря электромагнитного расцепителя. Под действием этой силы якорь притягивается и зубец 6 выходит из зацепления с рычагом 3. Пружина 5 поворачивает рычаг 3, рычаги 11 и 12 проходят через нейтральное положение, а контакты 13 и 14 размыкаются.
При достаточно больших токах перегрузки нагревается биметаллическая пластинка 8 теплового расцепителя. Она изгибается, ее свободный конец перемещается вниз и выводит зубец 6 из зацепления с рычагом 3.
Для отключения автомата вручную рукоятку 4 перемещают вниз. При этом конец пружины 5 также перемещается вниз, а рычаги 11 и 12 проходят через нейтральное положение, отключая контакты 13 и 14. Возникающая при размыкании контактов автомата электрическая дуга гасится в дугогасительной решетке 7. Повышенное давление внутри замкнутого объема, образованного изоляционным основанием и крышкой 2, способствует гашению дуги.

Рис. 3. Зашитая характеристика автомата
1 — без нагрузки; 2— работающего под нагрузкой

Автоматические выключатели характеризуются номинальным током теплового расцепителя и током срабатывания (отсечки) электромагнитного расцепителя. Эти значения указывают в паспорте автомата и на его корпусе. Электромагнитный расцепитель срабатывает практически мгновенно, если сила тока, протекающего через автомат, достигает значения тока отсечки, а время срабатывания теплового расцепителя при токах, меньших, чем ток отсечки, определяется согласно защитной характеристике, приведенной на рисунке 3.
По сравнению с плавкими предохранителями автоматические выключатели, являясь аппаратами многократного действия, обладают определенными преимуществами: при их использовании сокращаются простои оборудования, так как включить автомат проще и быстрее, чем заменить предохранитель; в трехфазных цепях они отключают одновременно все линии, что исключает неполнофазный режим работы.

Рис. 4. Схема реле максимального тока

Наиболее совершенные системы защиты электродвигателей могут быть построены на основе реле максимального тока. Реле максимального тока могут быть как контактные, так и бесконтактные. У контактного реле максимального тока открытые электрические контакты замыкаются или размыкаются при определенном значении тока, протекающего по обмотке реле. Бесконтактные реле максимального тока выполняют на базе тиристоров. У них проводимость выходного элемента (тринистора или симистора) скачкообразно изменяется при соответствующем значении тока во входной цепи.
На рисунке 4  показана функциональная схема устройства защиты электродвигателя на базе реле максимального тока. Оно работает следующим образом. С трансформатора тока ТТ на вход реле максимального тока поступает сигнал, пропорциональный току, протекающему по обмотке двигателя. Если значение этого тока превышает допустимое значение, на которое настроено реле, то на выходе реле максимального тока появляется сигнал. Этот сигнал передается на реле времени, которое осуществляет его задержку во времени на заданную величину. С реле времени сигнал поступает на коммутационную аппаратуру двигателя, и происходит его отключение от сети. Реле времени необходимо, чтобы система не срабатывала при пуске двигателя или при кратковременных перегрузках. Подобная система позволяет эффективно защищать двигатель от любых аварийных режимов.

• Назад
• Вперёд

• Вы здесь:
• Главная
• org/ListItem»> Оборудование
• Эл. машины
• Аппаратура защиты и защитно-отключающие устройства

Еще по теме:

• Автоматизированный анализ аварийных ситуаций энергосистем
• Газовое реле РГЧЗ-66 и работа элементов реле при повреждениях силового трансформатора
• Взрывозащищенная контрольно-измерительная и аппаратура автоматики
• Средства и способы самозапуска электродвигателей
• Продольные дифференциальные защиты линий с проводными каналами связи

Тема № 13. Аппараты защиты в электроустановках

АППАРАТЫ ЗАЩИТЫ В ЭЛЕКТРОУСТАНОВКАХ

Аппараты защиты предназначены для того, чтобы при возникновении аварийных режимов в работе электроприемников или электрических сетей автоматически отключить защищаемую электрическую цепь.

Аварийными режимами являются следующие:

•межфазное короткое замыкание;

•замыкание фазы на корпус;

•увеличение тока в сети, вызванное перегрузкой технологического оборудования;

•исчезновение напряжения или чрезмерное понижение напряжения (которое вызывает опасное увеличение потребляемого тока).

Во всех перечисленных случаях защитные аппараты должны предупредить возможность повреждения изоляции обмоток двигателя и поломок в механической части привода или рабочей машины, своевременно и надежно отключив электроустановку.

Наряду с этим аппараты электрической защиты должны быть рассчитаны на длительное протекание через них максимального тока нагрузки и на кратковременное действие пикового тока, который возникает при включении в сеть отдельных мощных электродвигателей.

Различают максимальную защиту, защиту от перегрузок и защиту минимального напряжения (или нулевую).

Максимальной защитой называется защита электропривода от токов короткого замыкания и кратковременной большой перезагрузки. Этот вид защиты осуществляется электромагнитными расцепителями автоматических воздушных выключателей, плавкими предохранителями, а также электромагнитными реле, включенными во вторичные цепи.

Защита от перегрузок электроустановок длительными токами, на 30—60% превышающих номинальные токи, осуществляется при помощи тепловых реле или реле

максимального тока с выдержкой времени.

При очень значительном снижении напряжения, а также при полном его исчезновении двигатель может остановиться. Если после этого напряжение сети будет внезапно восстановлено, то произойдет самозапуск двигателя, что в некоторых случаях может привести к серьезным авариям и несчастным случаям. Защита, срабатывающая при понижении напряжения в сети и тем самым исключающая возможность самозапуска (если он недопустим), осуществляется электромагнитными реле напряжения, магнитными пускателями и контакторами. Она называется защитой минимального напряжения.

Защита осуществляется автоматическим отключением поврежденного участка системы или подачей сигнала о нарушении нормального режима. Каждый элемент системы кроме основной защиты реагирующей на нарушения режима элемента системы может снабжаться резервной защитой, которая должна реагировать при отказах основной.

К защите предъявляются следующие требования:

•быстродействие;

•селективность;

•надежность;

•чувствительность.

Быстродействие определяется временем срабатывания tc. Различают защиты: мгновенного действия tc < 0,05с, быстродействующие 0,05<tc<0,5с и замедленного действия tc > 0,5с. Селективность обеспечивается соответствующим выбором типа защиты, ее параметрами и временем срабатывания. Чувствительность характеризуется коэффициентом Кч. Для максимальной защиты Kч=Xmin/Xc для минимальной Кч= Хс/Хмах. Хс — параметр срабатывания, Xmin и Хмах — соответственно, минимально и максимально возможные значения контролируемого параметра в аварийном режиме.

Для общепромышленного электрооборудования предусматриваются: максимально токовая защита (для быстрого отключения при коротком замыкании), защита от перегрузок для отключения цепи при длительном превышении номинального; защита минимального напряжения для отключения двигателей при опасном для них снижении напряжения; нулевая защита, предохраняющая от самозапуска двигателя, остановившегося после случайного перерыва в электроснабжении.

По назначению электрические аппараты делятся на четыре группы:

•коммутирующие, производящие отключение и включение силовых электрических цепей в системах, генерирующих, передающих и распределяющих электрическую энергию;

•аппараты управления (контакторы, пускатели, контроллеры, командоаппараты), управляющие работой электротехнического устройства;

•реле и регуляторы, осуществляющие защиту и управление работой устройств с использованием логических задач;

•датчики, создающие электрические сигналы (ток, напряжение), соответствующие определенным параметрам технологических процессов.

Вывод по вопросу: Защитные аппараты должны предупредить возможность повреждения изоляции обмоток двигателя и поломок в механической части привода или рабочей машины, своевременно и надежно отключив электроустановку.

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ, АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ, ТЕПЛОВОЕ РЕЛЕ, УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ

Каждая трансформаторная подстанция, каждая воздушная линия, каждая кабельная линия и распределительные внутридомовые сети, каждый электроприёмник имеют аппараты защиты, обеспечивающие их бесперебойную и надежную работу.

Таких аппаратов на данный момент в мире имеется огромный выбор. Их можно подобрать по типу, по способу подключения, по параметрам защиты. Аппараты защиты электрооборудования и электрических сетей очень обширная группа и включает в себя такие аппараты как:

плавкие вставки (предохранители), автоматические выключатели, разнообразные реле (токовые, тепловые, напряжения и т. п.).

Плавкие предохранители защищают участок цепи от токовых перегрузок и коротких замыканий. Разделяются на одноразовые предохранители и предохранители со сменными вставками. Используются и в промышленности и в быту. Существуют предохранители работающие на напряжении до 1кВ и так же высоковольтные предохранители установленные, работающие на напряжении выше 1000В (например, плавкие предохранители на трансформаторах собственных нужд подстанций 6/0,4 кВ). Удобство в эксплуатации, простота конструкции и легкость при замене обеспечили предохранителям очень большую распространенность.

Подробнее про плавкие предохранители и их использование для защиты электроустановок смотрите здесь:

Плавкие предохранители ПР-2 и ПН-2 — устройство, технические характеристики

Плавкие высоковольтные предохранители ПКТ, ПКН, ПВТ

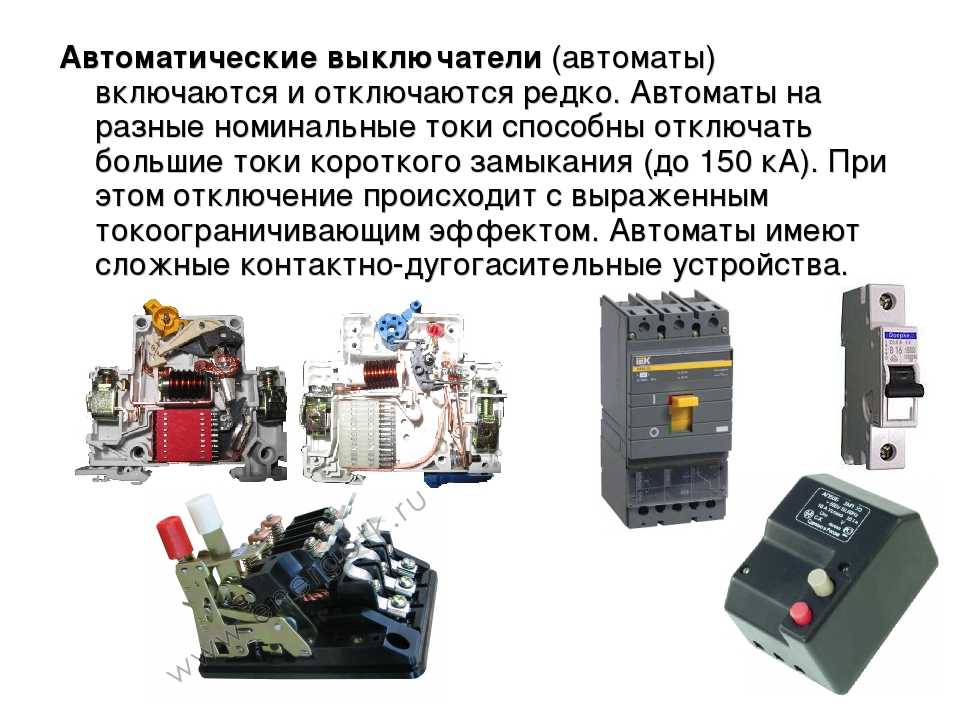

Автоматические выключатели играют ту же роль, что и предохранители. Только по сравнению с ними имеют более сложную конструкцию. Но при этом пользоваться автоматическими выключателями гораздо удобнее. В случае возникновении, например, короткого замыкания в сети в следствии старения изоляции, автоматический выключатель отключит от питания повреждённый участок. При этом сам легко восстанавливается, не требует замены на новый и после проведения ремонтных работ будет снова защищать свой участок сети. Так же пользоваться выключателями удобно при проведении каких либо регламентных ремонтных работ.

Производятся автоматические выключатели с широким спектром номинальных токов. Что позволяет подобрать нужный практически под любую задачу. Работают выключатели на напряжении до 1 кВ и на напряжении свыше 1кВ (высоковольтные выключатели).

Высоковольтные выключатели, для обеспечения чёткого расцепления контактов и предотвращения появления дуги производятся вакуумными, наполненными инертным газом или маслонаполненными.

В отличии от плавких предохранителей автоматические выключатели производятся как для однофазных так и для трехфазных сетей. То есть существуют одно-, двух-, трех-, четырехполюсные выключатели контролирующие три фазы трехфазной сети.

Например, при появлении короткого замыкания на землю одной из жил питающего кабеля электродвигателя автоматический выключатель отключит питание на всех трех, а не на одной поврежденной. Так как после исчезновения одной фазы электродвигатель продолжил бы работу на двух. Что не допустимо, так как является аварийным режимом работы и может привести к преждевременному выходу его из строя. Автоматические выключатели производятся для работы с постоянным и переменным напряжением.

Подробнее про автоматические выключатели смотрите здесь:

•Устройство автоматического выключателя

•Расцепители автоматического выключателя

•Автоматические выключатели АП-50

•Электрогазовые выключатели 110 кВ и выше

Так же для защиты электрооборудования и электрических сетей разработано множество разнообразных реле. Под каждую задачу можно подобрать необходимое реле.

Тепловое реле — самый распространённый тип защиты электродвигателей, нагревателей, любых силовых приборов от токов перегрузки. Принцип его действия основан на возможности электрического тока нагревать проводник, по которому он протекает. Основная часть теплового реле – биметаллическая пластина. Которая при нагревании изгибается и тем самым разрывает контакт. Нагрев пластины происходит при превышении током его допустимого значения.

Токовые реле, контролирующие величину тока в сети, реле напряжения, реагирующие на изменения напряжения питания, реле дифференциального тока, срабатывающие при возникновения тока утечки.

Как правило такие токи утечки весьма малы, и автоматические выключатели совместно с предохранителями на них не реагируют, но могут вызвать смертельное поражение человека при контакте его с корпусом неисправного прибора. При большом количестве электроприёмников требующих подключения через дифференциальное реле, для уменьшения габаритов силового щита, питающего эти электроприёмники, используют комбинированные автоматы.

Сочетающие в себе устройства автоматического выключателя и дифференциального реле (автоматы дифференциальной защиты или дифавтоматы). Часто использование таких комбинированных защитных устройств бывает весьма актуально. При этом снижаются габариты силового шкафа, облегчается монтаж и следовательно уменьшаются затраты на установку.

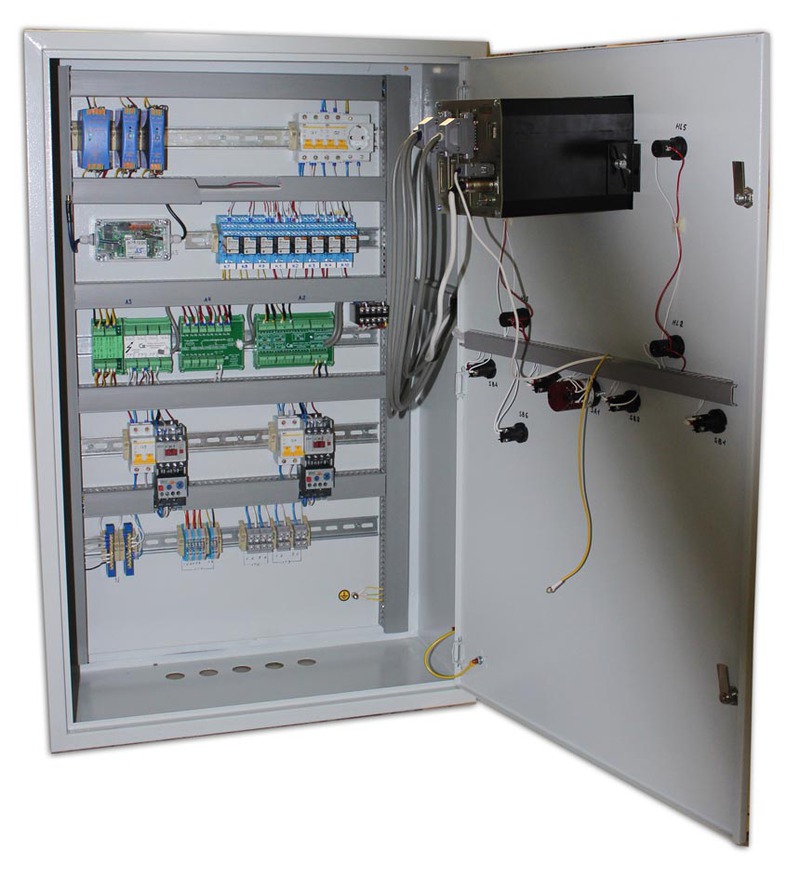

На основе реле на производстве собирают шкафы релейных защит. Сборные шкафы релейных защит обеспечивают стабильную работу потребителей разных категорий. Примером подобной защиты является собранный на базе реле и цифровых блоков защит автоматический ввод резерва (АВР). Надежный способ обеспечения потребителей резервным электроснабжением, при потере основного.

Для работы АВР необходимо наличие хотя бы двух источников питания. Для потребителей первой категории наличие устройства АВР является обязательным условием. Так как перебои в электроснабжении для этой категории потребителей может привести к опасности для жизни людей, нарушению технологических процессов,

материальному ущербу.

Вывод по вопросу: Устройства защиты должны выбираться согласно параметрам потребителя, характеристике проводников, токов короткого замыкания, типа нагрузки.

ЗАЗЕМЛЕНИЕ, ЗАНУЛЕНИЕ, ВЫРАВНИВАНИЕ ПОТЕНЦИАЛОВ

Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.

Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение — защитить человека от поражения электрическим током, если он прикоснулся к корпусу элекроустановки или других ее частей, которые оказались под напряжением.

Защитное заземление — преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустаноувки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.

В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек — ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.

Есть два вида заземлителей – естественные и искусственные.

К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.

В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой. В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами. Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.

Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей.

Зануление — преднамеренное электрическое соединение частей электроустановки, нормально не находящихся под напряжением с глухо заземленной нейтралью с нулевым проводом. Это приводит к тому, что замыкание любой из фаз на корпус электроустановки превращается в короткое замыкание этой фазы с нулевым проводом. Ток в этом случае возникает значительно больший, чем при использовании защитного заземления. Быстрое и полное отключение поврежденного оборудования — основное назначение зануления.

Различают нулевой рабочий проводник и нулевой защитный проводник.

Нулевой рабочий проводник служит для питания электроустановок и имеет одинаковую с другими проводами изоляцию и достаточное сечение для прохождения рабочего тока.

Нулевой защитный проводник служит для создания кратковременного тока короткого замыкания для срабатывания защиты и быстрого отключения поврежденной электроустановки от питающей сети. В качестве нулевого защитного провода могут быть использованы стальные трубы электропроводок и нулевые провода, не имеющие предохранителей и выключателей.

Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

— T — непосредственное соединения нейтрали источника питания с землёй.

— I — все токоведущие части изолированы от земли.

Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:

— T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.

— N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.

S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.

1. СИСТЕМА ЗАЗЕМЛЕНИЯ TN-C

К системе TN-C относятся трехфазные четырехпроводные (три фазных проводника и PEN- проводник, совмещающий функции нулевого рабочего и нулевого защитного проводников) и однофазные двухпроводные (фазный и нулевой рабочий проводники) сети зданий старой постройки. Эта система простая и дешевая, но она не обеспечивает необходимый уровень электробезопасности.

2. СИСТЕМА ЗАЗЕМЛЕНИЯ TN-C-S

В настоящее время применение системы TN-C на вновь строящихся и реконструируемых объектах не допускается. При эксплуатации системы TN-C в здании старой постройки, предназначенном для размещения компьютерной техники и телекоммуникаций, необходимо обеспечить переход от системы TN-C к системе TN-S (TN-C-S).

Система TN-C-S характерна для реконструируемых сетей, в которых нулевой рабочий и защитный проводники объединены только в части схемы, во вводном устройстве электроустановки (например, вводном квартирном щитке). Во вводном устройстве электроустановки совмещенный нулевой защитный и рабочий проводник PEN разделен на нулевой защитный проводник PE и нулевой рабочий проводник N. При этом нулевой защитный проводник PE соединен со всеми открытыми токопроводящими частями электроустановки. Система TN-C-S является перспективной для нашей страны, позволяет обеспечить высокий уровень электробезопасности при относительно небольших затратах.

3. СИСТЕМА ЗАЗЕМЛЕНИЯ TN-S

В системе TN-S нулевой рабочий и нулевой защитный проводники проложены отдельно. С подстанции приходит пяти жильный кабель. Все открытые проводящие части электроустановки соединены отдельным нулевым защитным проводником PE. Такая схема исключает обратные токи в проводнике РЕ, что снижает риск возникновения электромагнитных помех. Хорошим вариантом для минимизации помех является пристроенная трансформаторная подстанция (ТП), что позволяет обеспечить минимальную длину проводника от ввода кабелей электроснабжения до главного заземляющего зажима. Система TN-S при наличии пристроенной подстанции не требует повторного заземления, так как на этой подстанции имеется основной заземлитель. Такая система широко распространена в Европе.

4. СИСТЕМА ЗАЗЕМЛЕНИЯ TT

В системе TT трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с землёй через заземлитель, электрически не зависимый от заземлителя нейтрали трансформаторной подстанции.

5. СИСТЕМА ЗАЗЕМЛЕНИЯ IT

В системе IT нейтраль источника питания изолирована от земли или заземлена через приборы или устройства,

имеющие большое сопротивление, а открытые проводящие части заземлены. Ток утечки на корпус или на землю в будет низким и не повлияет на условия работы присоединенного оборудования. Такая система используется, как правило, в электроустановках зданий, к которым предъявляются повышенные требования по безопасности.

СХЕМА КОНТУРНОГО ЗАЗЕМЛЕНИЯ

1. Заземлители

2. Заземляющие проводники

3. Заземляемое оборудование

4. Производственное здание.

ПРИМЕР СХЕМЫ ЗАЗАМЛЕНИЯ ДОМА

1. Водонагреватель

2. Заземлитель молниезащиты

3. Металлические трубы водопровода, канализации, газа

4. Главная заземляющая шина

5. Естественный заземлитель (арматура фундамента здания)

МЕРЫ ДЛЯ ЗАЩИТЫ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Для защиты человека от поражения электрическим током применяют защитные средства — резиновые перчатки, инструмент с изолированными ручками, резиновые боты , резиновые коврики, предупредительные плакаты.

КОНТРОЛЬ ИЗОЛЯЦИИ ПРОВОДОВ

Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок. Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе. Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года. Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами. Сопротивление изоляции должно быть не меньше 0,5 Мом.

Вывод по вопросу: Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление.

ВЫВОД ПО ТЕМЕ: Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок.

презентация на тему «Защитная аппаратура для сетей напряжением до 1 кВ» | Презентация к уроку:

Слайд 1

Защитная аппаратура для сетей напряжением до 1 кВ

Слайд 2

Классификация пуско-регулирующей и защитной аппаратуры Главными функциями аппаратов управления и защиты являются: -включение и отключение электроустановок и сетей; -защита электроустановок от перегрузок и токов короткого замыкания; -регулирование числа оборотов электродвигателей; -электрическое торможение электродвигателей; В состав пуско-регулирующей и защитной аппаратуры входят: -плавкие предохранители; -кнопки управления; -концевые и путевые выключатели; -контакторы ; -магнитные пускатели; -автоматические выключатели;

Слайд 3

Плавкие предохранители. Плавкие предохранители применяются для защиты электроустановок от перегрузок и токов короткого замыкания. Предохранители ПР Предохранители СПО Предохранитель ПН-2 Номинальный ток предохранителя , указанный на нем, равен наибольшему из номинальных токов плавких вставок, предназначенных для данной конструкции предохранителя. Ток, на который рассчитана плавкая вставка для длительной работы, называют номинальным током плавкой вставки . Он может быть отличным от номинального тока самого предохранителя.

Слайд 4

Основным элементом предохранителя является плавкая вставка, которая сгорает (плавится) при значительном повышении тока в сети. Вставку выполняют в виде пластинки с вырезами , уменьшающими ее сечение на отдельных участках. На этих суженных участках выделяется больше теплоты, чем на широких. При номинальном токе избыточная теплота вследствие теплопроводности материала вставки успевает распространиться к более широким частям, и вся вставка имеет практически одну температуру. При перегрузках ( I≈I∞max ) нагрев суженных участков идет быстрее; так как только часть теплоты успевает отводиться к широким участкам. Плавкая вставка плавится в одном самом горячем месте . При коротком замыкании (I>>I∞) нагрев суженных участков идет настолько интенсивно, что практически отводом теплоты от них можно пренебречь. Плавкая вставка перегорает одновременно во всех или в нескольких суженных местах .

Слайд 5

1.контактный нож 2.фарфоровый корпус 3.крышка 4.болты контактной шайбы 5.болты крышки Наиболее распространенными в сетях до 1000 В являются: ПР -2 — предохранитель разборный ; НПН – насыпной предохранитель неразборный; ПН – 2 — предохранитель насыпной разборный . Основные типы предохранителей имеют номинальные токи от 15 до 1000 А. По своему конструктивному выполнению делятся на две группы: — с наполнителем (ПН – 2 , НПН ) – наполнены мелкозернистым кварцевым песком; без наполнителя ( ПР -2).

Слайд 6

Плавкие вставки делят на: Инерционные (способны выдерживать значительные кратковременные перегрузки током). К ним относятся все установочные предохранители с винтовой резьбой и свинцовым токопроводящим мостиком. Номинальный ток плавкой вставки определяется только по величине длительно расчетного тока линии : I вс. ≥ I дл. расч . Безынерционные (с ограниченной способностью к перегрузкам). К ним относятся трубчатые с медным токопроводящим мостиком. Номинальный ток плавкой вставки определяется: по величине длительно расчетного тока линии : I вс. ≥ I дл. расч . по величине пускового тока ЭП: а) при защите ответвления, идущего к одиночному двигателю с нечастыми пусками и с длительностью пускового периода не более 2 – 2,5 ч (ЭД металлообрабатывающих станков, вентиляторов, насосов) I вс. ≥ I пуск. / 2,5 ἀ = 2,5 – легкий пуск ἀ = 1,6 – тяжелый пуск б) при защите ответвления, идущего к двигателю с частыми пусками или большой длительностью пускового периода (ЭД кранов, дробилок) I вс. ≥ I пуск. /

Слайд 7

в) при защите магистрали, питающей силовую или смешанную нагрузку I вс. ≥ I кр . / 2,5 I кр . –максимальный кратковременный ток линии г) при защите ЭД ответственных механизмов независимо от условий пуска I вс. ≥ I пуск. / 1,6 В формулах I пуск. – пусковой ток электродвигателя, А I кр . – максимальный кратковременный ток линии. А пусковой ток электроприемника или группы одновременно включаемых электроприемников , при пуске которых кратковременный ток линии достигает наибольшей величины; длительный расчетный ток, определяемый без учета рабочего тока пускаемых электроприемников .

Слайд 8

Номинальный ток плавкой вставки предохранителя, защищающего ответвление к сварочному аппарату , выбирается из соотношения: I н – номинальный ток сварочного аппарата при паспортной продолжительности включения (ПВ). Пример. Рассчитать ток и выбрать плавкий предохранитель для защиты линии, по которой питается электроприемник (электродвигатель) со следующими данными:

Слайд 9

Решение. Определяем длительный расчетный ток линии: Пусковой ток: По длительному току

Слайд 10

По кратковременному току с учетом условий пуска I вс. ≥ I пуск. / 2,5 Выбираем предохранитель ПН2-250 с I н.вст =120 А.

Слайд 11

Общими элементами кнопок управления различных типов являются 1-колодка; 2-неподвижный контакт; 3-толкатель; 4-штифт; 5-контактная пружина; 6-мостик с контактами; 7-возвратная пружина; Кнопки управления. Кнопки управления предназначены для замыкания и размыкания цепей дистанционного управления электродвигателями. Комплект из нескольких кнопок «ПУСК» и «СТОП», объединенных в одном корпусе называется кнопочной станцией.

Слайд 12

Концевые и путевые выключатели. Концевые и путевые выключатели применяются для переключения цепей управления по мере передвижения элементов механизмов и для автоматического отключения механизма в конце его рабочего пути.

Слайд 13

Контакторы. Контактор представляет собой аппарат электромагнитного действия для дистанционного управления электромашинами и аппаратами. Конструкция. Состоит из следующих основных узлов: 1-Главные контакты осуществляют замыкание и размыкание силовой цепи. 2-Дугогасительная система обеспечивает гашение электрической дуги, которая возникает при размыкании главных контактов. 5 –металлическая изолированная рейка Контакторы КТ, КТП, КПВ, КТПВ, МК, КПД, КТК.

Слайд 14

3-Электромагнитная система обеспечивает дистанционное управление контактором, т. е. включение и отключение. 4-Вспомогательные контакты п роизводят переключения в цепях управления контактора, а также в цепях блокировки и сигнализации.

Слайд 15

КТ-6033Б У3 220В.

Слайд 16

Автоматические выключатели. Это механический коммутационный аппарат, предназначенный для включения и отключения ЭЦ и многократной защиты электроустановок от перегрузок, короткого замыкания и снижения напряжения (не все). АП-50 АП 50Б

Слайд 17

АП 50Б Открываем верхнюю крышку автоматического выключателя, смотрим, что в нутрии: — две кнопки управления, красная кнопка отключение, белая кнопка включение. — контактный механизм, состоящий из подвижных и неподвижных контактов.

Слайд 18

Верхние подвижные контакты состоят из медного сплава. На нижние не подвижные контакты для хорошего и надежного контакта установлены напайки из серебреного сплава в форме плоской шайбочки .

Слайд 19

Функция расцепителя : при коротком замыкании в цепи, защищаемом автоматическим выключателем происходит гигантский скачок тока. Ток, проходя через катушку магнитного расцепителя , в витках создает сильное магнитное поле, которое притягивает сердечник катушки. Сердечник втягивается в катушку и нажимает на спусковой механизм, который мгновенно отключает автоматический выключатель, тем самым предотвращает развитее короткого замыкания и последствий КЗ. токовые катушки электромагнитного расцепителя .

Слайд 20

Можно проверить электромагнитную защиту автоматического выключателя, эмитировать короткое замыкание, нажатием на сердечник. При нажатии на сердечник автомат должен, мгновенно отключится при условии, что он включен.

Слайд 21

Спусковой механизм Это механическое устройство, которое приводит в действие подвижные контакты автомата на отключение. При включении автомата взводятся пружины, фиксируется в заряженном состоянии, ожидая отключающего сигнала при не нормальном режиме питающей линии. Регулировка чувствительности защиты осуществляется маленьким рычагом. Перемещаем рычаг вверх, чувствительность защиты ухудшается, защите потребуется более сильный сигнал для отключения автомата, а перемещение рычага в низ защита становится чувствительна, автомат отключится при малейшем сигнале.

Слайд 22

Тепловая защита устанавливается в нижней части автомата. Чтобы рассмотреть тепловую защиту необходимо аккуратно снять заднюю крышку, подцепив ее отверткой, она спокойно снимется, освободившись из металлических шляпок.

Слайд 23

На рисунке изображено: три биметаллических пластинки на каждую фазу и отключающая планка “ОП”, которая приводит в действие спусковой механизм. Биметаллическая пластина рассчитана на определенный ток. Если ток на биметаллической пластине превышает установленное значение, то проходящий ток будет разогревать ее, при этом пластина начнет деформироваться, выгибаться и надавит на отключающую планку, тем самым отключит автомат.

Слайд 24

В верхней крышке автоматического выключателя стоит не менее важное устройство, это дугогасящая камера, на каждой фазе. При возникновении короткого замыкания автомату придется отключать гигантский ток. При разрыве контактов за контактами потянется дуга, соизмерима, что при сварке. Чтобы дуга не перешла на соседние контакты, и не образовалось междуфазное короткое замыкание внутри автомата, дугогасящие камеры разрывают дугу на своих набранных пластинках.

Слайд 25

Крупным планом дугогасящая камера.

Слайд 26

Вид сверху, здесь хорошо видно расположение пластинок, они повторяют траекторию отключающего контакта при отключении автомата. Дугогасящая камера — это набор металлических пластинок изолированных друг от друга, закрепленные на двух токонепроводящих пластинах.

Слайд 27

Расчет и выбор расцепителей автоматических выключателей Номинальные токи расцепителей выбирают по длительному расчетному току линии: Ток срабатывания (отсечки) электромагнитного или комбинированного расцепителя ( I ср.о ) проверяется по пиковому току линии ( I кр ): где k н — коэффициент надежности отстройки отсечки от пикового тока, учитывающий: возможный разброс тока срабатывания отсечки относительно уставки ; некоторый запас по току. Значения k н принимаются в зависимости от типа автомата. При отсутствии таких данных можно принять: k н = 1,25…1,5.

Слайд 28

Пример. Рассчитать ток и выбрать автоматический выключатель для защиты от перегрузки и токов короткого замыкания линии, по которой питается асинхронный двигатель мощностью 11 кВт, Решение. Определяем длительный расчетный ток:

Слайд 29

Выберем номинальный ток расцепителя из условия: Выбираем автоматический выключатель серии АП-50 с номинальным током (Ток выставляется механизмом уставки ) I н.р. = 25 А

Слайд 30

Устанавливаем невозможность срабатывания автоматического выключателя при пуске: принимаем К н = 1,25 На электромагнитном расцепителе ток трогания установлен на 10 I нр , значит I ср.эл = 250 А. Максимальный кратковременный ток:

Слайд 31

Магнитный пускатель. Магнитный пускатель — электромагнитный аппарат для дистанционного и местного управления электродвигателями и другими установками, а также защиты их от перегрузок и токов короткого замыкания. нереверсивный реверсивный

Слайд 32

Электромагнитные пускатели серии ПМ12 на токи 10, 25, 40, 63 А Пускатели серии ПМ12 предназначены для применения в схемах управления электроприводами на напряжение до 660 В переменного тока с частотой 50 и 60 Гц в категориях применения АСC1, АСC3 и АСC4. Пускатели ПМ12 применяются, главным образом, в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором

Слайд 33

Электромагнитные пускатели серии ПМУ Электромагнитные пускатели серии ПМЕ ПМА-3000 магнитный пускатель

Слайд 34

контактная пружина контактный мостик неподвижные контакты траверса якорь катушка сердечник блок-контакты Основные узлы магнитного пускателя

Слайд 35

Тепловые реле РТТ, РТЛ, ТРП, ТРН, применяемые в магнитных пускателях, служат для защиты электрических цепей от токов перегрузки. Тепловое реле 1- биметаллическая пластинка 2 – нагреватель 3 – контактная стойка 4 – рычаг 5 — фигурная скобка 6 — стойка 7 — контакты

Слайд 36

Тепловое реле, РТЛ (рис. ), работает следующим образом. Рабочий ток проходит через нагреватель 2 (сменные пластины из сплава с высоким удельным сопротивлением). Рядом расположена биметаллическая пластинка 1, нижний конец которой закреплен, а верхний свободный.

Слайд 37

Подвижные контакты 7 теплового реле закреплены на пластмассовой стойке 6, которая упирается в пружину. Эта пружина старается разомкнуть контакты, но с помощью рычага 4, который упирается в выступ на корпусе реле, контакты удерживаются в замкнутом состоянии.

Слайд 38

В случае, когда ток, проходящий по нагревателю, небольшой (выделяется небольшое количество теплоты, биметаллическая пластинка почти не сгибается, подвижные части реле занимают положение, показанное на рисунке), контакты реле замкнуты. Если же ток через нагреватель превышает номинальную величину (режим- перегрузки), количество выделяемой в нагревателе теплоты увеличивается, биметаллическая пластинка сгибается (в направлении стрелки) и поворачивает фигурную скобку 5, которая действует на рычаг 4 контактной стойки

Слайд 39

В результате контакты реле под действием пружины размыкаются. После охлаждения биметаллической пластинки подвижные части не могут самостоятельно занять первоначальное положение, поэтому необходимо нажать на верхнюю часть 3 контактной стойки.

Слайд 40

Расчет и выбор тепловых реле магнитных пускателей Тепловая защита отключает электродвигатель от электрической сети, если вследствие протекания в электрической цепи повышенных токов имеет место более высокий нагрев его обмоток. Такая перегрузка возникает при увеличении нагрузки на валу электродвигателя или при обрыве одной из фаз трехфазного электродвигателя. Номинальные токи тепловых элементов реле выбирают по длительному расчетному току ( Ip ) или номинальному току электродвигателя ( I н ) :

Слайд 41

Пример. Рассчитать ток и выбрать уставку теплового реле серии РТЛ магнитного пускателя ПМЛ, защищающего от перегрузки электродвигатель Решение. Определяем длительный расчетный ток электродвигателя Выбираем магнитный пускатель серии ПМЛ200004 второй величины с РТЛ-101604, I нт = 12А.

Слайд 42

Технические характеристики тепловых реле типа РТЛ Iном пускателя. А Среднее значение тока теплового реле, А Пределы регулирования тока срабатывания, А 10 0,14 0,1 -0,17 0,21 0,16-0,26 0,32 0,24 — 0,4 0,52 0,38 — 0,65 0,8 0,61 — 1,0 1,3 0,95- 1,6 2,0 1,5-2,6 3,2 2,4 — 4,0 5,0 3,8 — 60 6,8 5,5 — 8,0 8,5 7,0- 10,0 25 8,5 7,0 — 10,0 12,0 9,5 — 14,0 16,0 13,0- 19,0 21,5 18,0-25,0 40 21,5 18,0-25,0 27,5 23,0 — 32,0 35,0 30,0 — 40,0 63 35,0 30,0 — 40,0 44,0 38,0 — 50,0 52,0 47,0 — 57,0

Аппараты и виды защит электрооборудования, электроустановок и электрических линий

«01» декабря 2021 г.

Для защиты электрооборудования (электроустановок) и электрических линий, начиная от ЛЭП и заканчивая домашней проводкой используются различные виды устройств, отличающихся:

• назначением;
• принципом действия;
• конструктивным исполнением.

Действие защиты может быть направлено на предупреждение выхода электрооборудования (линии) из строя или предотвращения последствий уже возникшей неисправности.

В качестве примера для первого случая можно привести такое устройство как реле напряжения, отключающее электрооборудования при выходе напряжения электросети за установленные пределы, причем как в сторону увеличения, так и уменьшения.

Во втором – это будет автоматический выключатель, отключающий электропроводку при возникновении короткого замыкания.

Другие виды рассматриваемого оборудования обеспечивают защиту жизни и здоровья людей, например от поражения электрическим током. Это устройства защитного отключения (УЗО) и дифавтоматы. Последние, кстати, защищают как от замыкания, так и перегрузок по току.

ВИДЫ И ПРИНЦИП ДЕЙСТВИЯ РАЗЛИЧНЫХ ЗАЩИТ

Не претендуя на абсолютную полноту изложения рассмотрю основные способы, используемые для предотвращения аварийных режимов работы электрических установок.

1. Токовая.

Обнаруживает сверх токи в линии (превышающие номинальные значение в несколько раз). Срабатывает практически мгновенно и отключает участки или оборудование в которых возникла неисправность.

Используется:

• на линиях электропередач;
• в домашней электропроводке.

В первом случае применяется релейная защита, во втором – автоматические выключатели.

2. Тепловая.

В ряде случаев превышение тока может быть недостаточным для срабатывания токовой отсечки. Тем не менее, режим работы незначительно выходит за пределы номинального, но тем не менее в такой ситуации возможен перегрев проводов, нарушение изоляции, как следствие замыкание, которое может привести к возгоранию (пожару).

Чаще всего для этих целей применяются тепловые расцепители, реагирующие на нагрев, протекающим через них повышенным сверх номинального током и приводящие в действие контакты, размыкающие цепь. Однако, возможно использование и других видов тепловых реле для обнаружения перегрева оборудования.

Отключение при этом происходит не мгновенно, а с некоторой задержкой, определяемой типом аппаратуры и ее времятоковыми характеристиками. Автоматические выключатели, помимо токовой имеют и тепловую защиту.

3. Дифференциальная.

Аппараты этого типа регистрируют изменение баланса втекающих и вытекающих токов на определенном участке цепи или на входе- выходе отдельных устройств:

• трансформаторов;
• электродвигателей;
• генераторов.

Дифференциальная защита может использоваться для предотвращения от поражения током человека. Пример тому – УЗО и дифавтомат.

Существует еще немало видов защит: газовая, от отгорания нуля, перенапряжения, искрения и пр. Все они будут рассмотрены в отдельных материалах.

АППАРАТЫ ЗАЩИТЫ ЭЛЕКТРООБОРУДОВАНИЯ И ЭЛЕКТРОУСТАНОВОК

По назначению аппараты защиты подразделяются на:

• коммутирующие, непосредственно осуществляющие выключение (включение) электрических цепей и электрооборудования;
• управляющие, которые формируют сигналы на управление другими коммутирующими устройствами;
• реле и регуляторы, использующие определенный алгоритм обработки контролируемых параметров.

Рассмотрение устройств защиты электрооборудования начнем с наиболее известных и привычных рядовому пользователю.

Автоматические выключатели.

Предназначены для защиты от токов коротких замыканий и, как правило, имеют дополнительной тепловые расцепители. Выпускаются для напряжение до 1 кВ и свыше 1000 В.

В первом случае применяются воздушные аппараты автоматической защиты, получившие название от принципа гашения дуги (в воздушной камере). Для высоких напряжений (свыше 1 киловольта) используются вакуумные, масляные ли наполненные инертным газом исполнения.

Выбор нужного типа производится в соответствии с время токовыми характеристиками, определяющими алгоритм отключения при различных токовых нагрузках.

Могут использоваться в однофазных и трехфазных цепях. Во втором случае при неисправности даже в одной фазе отключаются все три.

Однофазные автоматы могут иметь одно направление (в разрыв включается только фаза) и два (разрываются фаза и ноль).

Устройства защитного отключения.

УЗО предназначены для отключения цепи при появлении утечек, вызванных, например, пробоем фазы на корпус электроприбора. В идеале требуют наличия заземления, которое само по себе также является средством защиты. При использовании УЗО его эффективность возрастает.

Тем не менее, защитные функции УЗИ может осуществлять и при отсутствии заземления оборудования. Все зависит от его схемы подключения.

Дифференциальные автоматы.

Совмещают в себе функции УЗО и автоматического выключателя. Дороже чем каждый из них по отдельности, но при определенных условиях являются более экономичными аппаратами защиты. Основные характеристики и порядок выбора рассмотрены здесь.

В промышленных масштабах используются также другие виды и аппараты защит.

Газовые реле.

Применяются для защиты силовых трансформаторов с масляной системой охлаждения. Позволяют обнаружить уменьшение уровня масла, его перегрев и закипание.

Система релейной защиты.

Предназначена для обнаружения коротких замыканий на участках линий электропередач и их отключения.

Плавкие предохранители.

Применяются для защиты трансформаторных подстанций. В зависимости от типа могут работать в различных диапазонах напряжений. Являются одноразовыми (невосстанавливаемыми) изделиями, но просты, надежны и дешевы.

Общими требованиями, предъявляемыми к системам и аппаратам защиты являются:

• надежность;
• чувствительность.

Если говорить про технические характеристики, то нужно упомянуть:

• селективность;
• быстродействие.

Последние определяются условиями эксплуатации и задачами, стоящими перед защитой электрических линий и оборудования.

  *  *  *

© 2014-2022 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Пускозащитная аппаратура | Электрооборудование сельского хозяйства | Архивы

• 6кВ
• 0,4кВ
• эксплуатация
• ВЛ
• подстанция
• оборудование
• 10кВ

Содержание материала

• Электрооборудование сельского хозяйства
• Электрические сети
• Электродвигатели
• Пускозащитная аппаратура
• Поиск неисправностей
• Размещение и степени защиты оболочки электрооборудования
• Монтажные работы
• Экономия электроэнергии
• Машины
• Инструменты
• Приборы

Страница 4 из 11

К пускозащитной аппаратуре обычно относят рубильники, автоматические выключатели, магнитные пускатели, реле управления и защиты, предохранители, кнопки управления и кнопочные станции, кулачковые и пакетные выключатели и переключатели, сигнальные лампы. Эта аппаратура может устанавливаться как отдельно, так и в комплектных станциях, щитах и пультах управления как обособленными машинами и агрегатами, так и целыми технологическими линиями и цехами. Станции, щиты и пульты могут также изготавливаться и по месту самостоятельно, для чего составляются необходимые силовые схемы и схемы управления.
В процессе технического обслуживания, проводимого, как правило, после снятия напряжения с обслуживаемого аппарата, очищают пыль и проверяют надежность крепления. У подвижных частей проверяют свободный ход и регулируют одновременность включения контактов, с которых предварительно снимают нагар. Кроме того, необходимо убедиться в надежности контактного присоединения проводников и отсутствии признаков их перегрева. То же самое относится и к контактам. Нагрев контактов во время работы не должен превышать 70-80°С, что можно проверить на ощупь после снятия напряжения — температуру около 70°С пальцы выдерживают с трудом. Чрезмерный нагрев приводит к потемнению поверхностей контактов, появлению цветов побежалости металла, к затвердеванию изоляции проводов. Перегрев контактов обычно вызывается их загрязнением, недостаточной степенью контактного сжатия контактными пружинами и контактными болтами, малым сечением присоединенных проводов, несоответствием аппарата действительному рабочему току. Очень часто наблюдается перегрев мест присоединения алюминиевых проводов из-за текучести алюминия, что приводит, даже при достаточной силе зажатия контактных  болтов, к ослаблению контакта. Алюминий со временем как бы «вытекает» из-под контактного болта.
Перегревающиеся контакты разбирают, зачищают и удаляют   с них абразивные частицы, а затем промывают бензином. После протирки контакты собирают.
Наплавы и брызги металла на медных контактах снимают надфилем, который, однако, не следует использовать на металло-керамических и серебряных контактах.
Для зачистки контактов используют стеклянную бумагу, пемзу, обыкновенную карандашную резинку. Иногда допускается использование мелкой наждачной бумаги. Напильники применять нельзя, поскольку они повреждают поверхности контактов, снимают слишком много металла и способствуют усиленному износу контактов.
Обнаруженные неисправности аппаратов устраняют в процессе ремонта. Так, повреждения ножей рубильников в виде изгибов исправляют рихтовкой на верстаке молотком с медным бойком. После рихтовки изгиб не должен быть больше 0,2 мм по всей длине ножа. Изгиб проверяют щупом между плоскостью ножа и стальной линейкой, приложенной ребром. Следы копоти удаляют ветошью и стеклянной бумагой. Далее проверяют целостность пружин, вала, привода и рукояток. Оси ножей смазывают смазкой ЦИАТИМ-201. После сборки рубильника проверяют одновременность вхождения всех ножей в губки. Такую проверку осуществляют для аппаратов, имеющих два контакта и более. Плотность сжатия контактов проверяют с помощью щупа толщиной 0,05 мм, который должен проходить не более чем на 1/3 контактной поверхности, в противном случае контакты подтягивают и подгибают до достижения нужной плотности. Изолирующие плиты очищают от пыли и грязи и проверяют сопротивление изоляции. Рубильники используются в качестве простейшего аппарата для включения и отключения электрических цепей с токами не более номинального.
Из автоматических выключателей наиболее часто применяют выключатели серии АП50 двух- и трехполюсные, с тепловыми, магнитными и комбинированными расцепителями, а также выключатели АЕ А3700 и АЗ1110.
Полная разборка выключателя АП50 требуется в случае повреждения контактов, когда требуется их замена. В большинстве случаев для устранения дефектов контактов, дугогасительной решетки, для очистки копоти на внутренней поверхности и деталях выключателя или замены возвратной пружины достаточно частичной разборки. Для этого вывертывают винты крепления крышки к основанию 1 и крышку снимают (рис. 3). Снимают дугогасительную камеру, расцепляют рычаг 3 (если выключатель взведен), нажав для этого кнопку «отключить» 2 или рейку траверсы выводных проводов. Для дальнейшей разборки выворачивают винты 7 и снимают неподвижный 5 и подвижный 6 контакты. При обрыве или ослаблении возвратную пружину 9 снимают с держателя с помощью плоскогубцев.
По окончании ремонта выключатель собирают в следующей последовательности: устанавливают дугогасительную камеру 10 в гнездо, смазывают приборным маслом шарнирные соединения, при этом вращение траверсы на оси должно быть без заеданий. После этого устанавливают неподвижные и подвижные контакты и закрепляют их винтами, устанавливают возвратную пружину и ввертывают винты 8 для присоединения выводных проводов. Крышку с дугогасительными камерами надевают на основание и плотно закрепляют без перекосов и неплотностей.
Выключатели серии АЕ и А рассчитаны для работы без замены деталей и зачистки контактов. Лишь при наличии соответствующего опыта производится ремонт и регулировка выключателей. Например, разборку выключателя АЕ-1031 производят в такой последовательности: вывертывают винты и снимают механизм выключателя в сборе с подвижными контактами и контактным рычагом, а затем вывертывают крепежные винты и снимают неподвижный контакт. Для устранения повреждений и дефектов осматривают контакты, дугогасительные камеры и деионные решетки, очищают и смазывают механизм выключателя.
Периодически, не реже 1 раза в год, а также после отключений в результате короткого замыкания выполняют частичную разборку выключателя и ревизию его конструктивных элементов, регулировок расцепителей. Провал контактов не должен превышать 0,5 мм. Вспомогательные контакты должны замыкаться (или размыкаться) раньше основных.
Магнитные пускатели являются коммутационными электрическими аппаратами, предназначенными для пуска, остановки и защиты электродвигателей и других силовых нагрузок. Наиболее часто используются пускатели серий ПМЕ, ПАЕ, ПМА и ПМЛ на номинальные токи 10,25,40 и 60 А.

Рис. 3. Автоматический выключатель АП50-ЗМГ:
1 — основание; 2 — кнопка «Отключить»; 3 — рычаг; 4, 7, 8 — винты; 5 — неподвижный контакт; 6 — подвижный контакт; 9 — возвратная пружина; 10 — дугогасительная камера; 11 — крышка; 12 — выводы; 13 — стальные пластины; 14 — гибкое соединение; 15 — траверса; 16 к 17 — тепловой и электромагнитный расцепители
При осмотре пускателя проверяют состояние всех его элементов, надежность крепления, размеры провала и раствора контактов. Если в процессе работы пускатель слишком сильно гудит или слышно дребезжание, то причиной может быть значительное снижение напряжения (ниже 85% номинального), чрезмерное нажатие контактных или возвратных пружин, загрязнение и повреждение шлифованных поверхностей магнитной системы или ее перекос, ослабление крепления сердечника или повреждение короткозамкнутого витка (рамки) на нем, повреждение катушки.

Рис. 4. Магнитный пускатель ПМЕ-211
В процессе текущего ремонта производят очистку от грязи и пыли, проверяют состояние магнитной системы: зазоры, заедание подвижных частей, исправность и регулировку механической и электрической блокировки, крепление и исправность катушек. Проверяют систему: состояние контактов и их ремонт, исправность дугогасительных камер и др. Далее проверяют внутреннюю коммутацию аппарата, ее физическое состояние, прочность соединений и креплений. В самом корпусе исправляют дефекты поверхности, вмятины, проверяют исправность заземления.
Разборку пускателей выполняют в необходимом объеме в зависимости от вида неисправности. Рассмотрим, например, разборку пускателя ПМЕ-211 (рис. 4). При повреждении катушки электромагнита 8 необходима частичная разборка пускателя. Для этого вывертывают винты 15 крепления крышки и снимают ее. Затем вывертывают винты 11 и снимают дугогасительную камеру 14, вывертывают винты крепления корпуса пускателя к основанию 9 и корпус с траверсой в сборе снимают с основания. Катушку снимают с сердечника для ремонта. Сердечник 7 вынимают из основания и снимают амортизационную пружину и
скобу. Для ремонта контактов 2 и 3 пинцетом с осторожностью приподнимают контактный мостик 17 и поворачивают его на 45-60° вдоль продольной оси, после чего вынимают его из контактодержателя вместе с плоской пружиной 1. При ремонте магнитопровода дополнительно вывертывают винты крепления пускателя к кожуху или монтажной плате и снимают пускатель, отделяют ярмо 6 с траверсой 4 от корпуса, вынимают ось 5 и снимают ярмо и пружину 18 с траверсы. Для полной разборки пускателя еще необходимо снять с основания 9 вспомогательные контакты 10 в сборе с мостиками и две пружины 18, после чего вывернуть винты 13 крепления неподвижных контактов и снять их. Вспомогательные контакты 10 снимают после вывертывания винтов крепления.
После ремонта и замены поврежденных деталей пускатель собирают после полной разборки в следующей последовательности: устанавливают и закрепляют винтами неподвижные 3 и вспомогательные 10 контакты, устанавливают в гнездо основания 9 скобу и накладывают амортизационную пружину изгибом вверх, устанавливают сердечник 7. Катушку 8 на сердечник надевают так, чтобы выводные контакты совпали с токоподводящими зажимами; устанавливают в основание возвратные пружины 18 и толкатель 16 в сборе с мостиком 17. Укладывают в гнездо траверсу на основание 12, продевают в поводки подвижных контактов 2 мостики с пружинами 1. Основание 12 с траверсой в сборе устанавливают и закрепляют винтами. Затем пускатель винтами закрепляют на монтажной плите или в кожухе и производят монтаж цепей управления.
Способы и методика ремонта основных элементов реле управления и защиты такие же, как пускателей. Как более точный аппарат, реле нуждается в более тонкой регулировке. Реле защиты, например, а также тепловые реле, встроенные в пускатели и представляющие собой вторичные аппараты прямого действия косвенного измерения протекающего тока путем преобразования его в нагрев теплового элемента, нуждаются в проверке и регулировке с помощью специальной схемы (рис. 5).
Разборка теплового реле ТРП производится так. Вывинчивают винты 3 (рис. 5, б), снимают шайбы, крышку 4 и нагреватель 9, из корпуса вынимают две планки. Снять пружину 10, ушко 11 и кнопку 5. Далее нужно снять пружину 15 и венец 13, 14, вынуть ось 16, вывернуть винт и снять скобу и контактный мостик 17. Вывинчивают четыре винта 18, снимают шайбы 19, 20, планку 22

Рис. 5. Тепловое реле ТРП:
а — термоэлемент; б — общий вид; в — схема проверки реле; Q1 и Q2 — выключатели; F1 и F2 — предохранители; Т1 — автотрансформатор; Т2 — трансформатор 220/36 (12 ) В; КК — термоэлементы; ТА — трансформатор тока; РА — амперметр и контактные пластины 21, 23. Вывинчивают винты, снимают упор 12 и вынимают ось 6, снимают термоэлемент в сборе 8 и охладитель 7.
Детали теплового реле очищают от загрязнения, проверяют износ контактного мостика, который не должен превышать 0,5 мм (при большем износе он бракуется). При износе контактных поверхностей пластин более 50% их заменяют. Брызги металла и незначительное обгорание зачищают. Термоэлемент (рис. 5, а) заменяют новым в случае деформации или выгорания термобиметалла 1 и обрыва провода 2 в местах присоединений.
После устранения неисправностей и сборки реле проверяют сопротивление изоляции между входом и выходом каждого
полюса при разомкнутых контактах, которое не должно превышать 10 МОм, а затем электрическую прочность изоляции в течение 1 мин при напряжении 2500 В без пробоя или перекрытия по поверхности. Время срабатывания не должно превышать 20 мин при токе, составляющем 120% номинального значения. Испытания и регулировка выполняются с помощью схемы на рис. 5, е. Раствор контактов должен быть не менее 1±0,2 мм, а усилие нажатия на контактный мостик — не менее 1,8 Н.
Предохранители предназначены для защиты электрооборудования и сетей от токов короткого замыкания. В основном используются предохранители типов ПН2, ПР2, НПН60, ПРС (рис. 6). Наиболее частыми повреждениями являются оплавление болтов и зажимов из-за их перегрева, разрушение, трещины или нагар изоляционной плиты, перегорание плавкой вставки.
Перегрев может произойти вследствие окисления, загрязнения, ослабления пружин и контактного сжатия. Контактные ножи могут иметь следы расплавления, копоти, подгары, неплотное прилегание.
Устранение перечисленных дефектов производится так же, как в описанных выше аппаратах. При перегорании плавкой вставки, при появлении трещин в корпусах и значительном разрушении других конструктивных элементов предохранители подлежат замене.
Аппаратуру управления, к которой относят кнопки управления (ПКЕ, КУ), кнопочные станции (ПКУ15 и др.), кулачковые (ПКП, ПКУЗ) и пакетные (УП-5000) переключатели, а также различные концевые и путевые выключатели (ВК-200, ВПК-3000, БКВ и др.) ремонтируют при повреждении корпуса и несрабатывании, при котором производят полную разборку аппарата, проверку и ремонт контактов, пружин, креплений, фиксаторов, зажимов для подключения проводов.
В шкафах, щитах и на станциях управления осуществляют обслуживание и ремонт содержащихся в них электрических аппаратов, как было описано выше, контролируют целостность оболочек, плотность запирания дверок, исправность замков и сигнальных ламп, проверяют электрические и механические блокировки. Поскольку аппараты в шкафах управления соединены между собой по определенной принципиальной схеме, то, как правило, требует квалифицированного подхода сам процесс поиска неисправностей.

Рис. 6. Предохранители:
а — типа ПР2; б — типа ПН2; в — типа ПРС; 1 — присоединительный зажим; 2 — пружина; 3 — контактные стойки; 4 — контактный нож; 5 — патрон; 6 — плавкая вставка; 7 — Т-образный выступ для рукоятки; 8 — съемная рукоятка; 9 — корпус; 10 — головка

• Назад
• Вперед

• Назад
• Вперед

• Вы здесь:
• Главная
• Книги
• org/ListItem»> Архивы
• Электрооборудование сельского хозяйства

Читать также:

• Монтаж, эксплуатация и ремонт сельскохозяйственного электрооборудования
• Эксплуатация электрических машин и аппаратуры
• Инструкция по обслуживанию и ремонту воздушных и воздушно-кабельных ЛЭП 0,4-10 кВ
• Наладка электроустановок
• Электрические сети промышленных предприятий

Набатов К.А., Афонин В.В. Электрические аппараты распределительных устройств низкого напряжения

Набатов К.А., Афонин В.В. Электрические аппараты распределительных устройств низкого напряжения

В учебном пособии приводятся номенклатура и основные технические данные электрических аппаратов, наиболее широко применяемых в настоящее время для управления и защиты электрооборудования в сетях низкого напряжения; указаны основные соотношения для выбора и проверки аппаратов в различных режимах работы. Даны решения типовых задач, связанных с выбором сечений проводов и кабелей, а также с выбором и проверкой электрических аппаратов.

Скачать книгу

Введение

Система электроснабжения – это совокупность электроустановок, предназначенных для обеспечения потребителей электрической энергией.

Система электроснабжения предприятий состоит из электрических сетей напряжением до 1000 В и выше, преобразовательных устройств, дополнительных автономных источников питания и электроприемников. Она предназначена для обеспечения потребителей электрической энергией в необходимом количестве и соответствующего качества в виде однофазного или трехфазного переменного тока различных частот и напряжений и постоянного тока.

Режимом работы системы электроснабжения называется некоторое ее состояние, определяемое значениями напряжений, нагрузки, токов, частоты и других физических переменных величин, характеризующих процесс получения и преобразования энергии и называемых параметрами режима.

Различают следующие режимы работы: 1) нормальный установившийся режим с параметрами, находящимися в нормированных пределах; 2) нормальный переходный режим, связанный с эксплутационными изменениями схемы электроснабжения предприятия или схемы питающей энергосистемы; 3) аварийный переходный режим с резким изменением параметров вследствие аварийного изменения в схеме питающей энергосистемы или в схеме электроснабжения предприятия; 4) послеаварийный установившийся режим, возникающий после аварийного отключения части элементов схемы энергосистемы или схемы электроснабжения предприятия.

Применяемые в схемах электроснабжения электрические аппараты выполняют следующие основные функции: защиту электроустановок от токов короткого замыкания и перегрузок, управление электроприемниками, автоматическую работу элементов электроустановок. Защита электроустановок от токов короткого замыкания (КЗ) может осуществляться плавкими предохранителями и автоматическими выключателями.

Защита от перегрузок в электроустановках осуществляется при помощи тепловых реле, встроенных в магнитные пускатели и контакторы, отрегулированных на расчетный ток срабатывания.

Управление электроприемниками осуществляется коммутационными аппаратами: автоматическими выключателями, контакторами и магнитными пускателями.

Автоматическая работа элементов электроустановок обеспечивается релейно-контакторной аппаратурой или логическими элементами, которые быстро реагируют на изменение режима работы и подают команду на отключение или включение соответствующих цепей. Например, при коротком замыкании, когда ток увеличивается в десятки и сотни раз, необходимо немедленно отключить поврежденный участок, чтобы не нарушить работу смежных неповрежденных частей системы электроснабжения. Такая команда может быть подана только автоматическим устройством – электромагнитным реле, реагирующим на изменение тока и замыкающим цепи управления соответствующих выключателей.

Автоматическое отключение элементов системы при коротком замыкании должно быть избирательным (селективным). Избирательность действия защитных аппаратов можно обеспечить, например, за счет соответствующего выбора времени срабатывания защит смежных участков цепи.

При токах короткого замыкания за время действия защитной аппаратуры в электрических аппаратах выделяется большое количество тепла. Поэтому аппараты должны обладать термической стойкостью, т.е. способностью выдерживать в течение заданного промежутка времени ток короткого замыкания без нарушения работоспособности аппарата.

Кроме того, при замыканиях возникают значительные электродинамические силы, которые могут повредить электрооборудование. Способность электрооборудования выдерживать механические нагрузки при токах КЗ называется электродинамической стойкостью.

Правильный выбор коммутационной и защитной аппаратуры, учитывающий как нормальные, так и аварийные режимы работы, позволяет наряду с другими мероприятиями повысить надежную работу электрооборудования предприятий связи.

Для удобства практического применения в пособии приводятся таблицы с основными параметрами коммутационного и защитного оборудования напряжением до 1000 В и даются примеры электротехнических расчетов.

СИЗ для электриков и энергетиков

Электричество – одно из важнейших нововведений 19 ^го века. Впервые обнаруженный Бенджамином Франклином в 1752 году, электричество было использовано для питания света Томасом Эдисоном в 1870-х годах. С тех пор электричество проникло в большинство домов и предприятий по всему миру. Это привело к увеличению числа тех, кто работает с электрическим током, и к потребности в оборудовании для обеспечения электробезопасности.

Обслуживание электросети — непростая задача. Сотни тысяч мужчин и женщин работают в коммерческих и жилых помещениях, а также на линиях электропередач и на заводах, чтобы обеспечить доступ к электричеству, которое нам нужно, чтобы управлять нашим миром.

Несмотря на современное значение электричества, работать с ним может быть очень опасно. Электрики, инженеры и другие лица, работающие в тесном контакте с электрическими токами, должны делать это осторожно, и от них часто требуется носить специальное оборудование для обеспечения электробезопасности.

Статистика электротравматизма

В 2019 году было зарегистрировано более 2000 электротравм, приведших к пропуску работы и даже к летальному исходу. Среднее количество дней отсутствия на работе из-за несчастного случая с электричеством составило девять. Пропущенные дни варьировались в зависимости от того, было ли воздействие прямым или косвенным, а также от величины напряжения.

Почти треть смертельных случаев, связанных с электрическим током, произошла в частных жилых домах, а еще одна треть — в промышленных помещениях. В то время как наибольшая доля травм приходится на строительство, 57% травм приходится на другие отрасли, такие как обслуживание зданий и территорий, лесное хозяйство и управление.

Электрические травмы не различаются по возрасту или продолжительности работы. Люди в возрасте 45–54 лет составляют наибольший процент пострадавших в результате электротравм, а вторую по величине группу составляют лица в возрасте 25–34 лет. Поражение электрическим током и ожоги являются наиболее распространенными травмами в этих авариях, за которыми следуют падения и рваные раны.

Средства индивидуальной защиты для электриков

Средства индивидуальной защиты (СИЗ) можно использовать в самых разных отраслях и на разных работах. Однако некоторые средства индивидуальной защиты лучше подходят для того, чтобы помочь электрикам и энергетикам справиться с опасностями на работе. Ниже приведены некоторые конкретные элементы, подходящие для использования в качестве оборудования для обеспечения электробезопасности.

Очки

Диэлектрические защитные очки защищают глаза от электрических дуг, которые могут образоваться при работе с электричеством и тяжелой техникой. Обозначение диэлектрика указывает на то, что очки не содержат металлических частей, которые могут проводить электричество. Помимо электриков, он также может быть полезен сварщикам. Pyramex предлагает различные варианты диэлектрических очков в нескольких категориях, в том числе:

• Герметичный: Изотоп, Torser
• Полурама: Flex-Lyte
• Бескаркасный: Endeavor Plus, TruLock, Fastrac
• Над зрелищем: захват, захват плюс

Перчатки

Поскольку ожоги являются одним из основных видов травм у электриков, на долю которых приходится примерно 25% травм без летального исхода, перчатки являются важным элементом электрозащитного оборудования. Когда возникают ожоги, они обычно поражают руки и предплечья. Перчатки не только защищают от ожогов, но также обеспечивают защиту от порезов и истирания, снижая риск порезов, еще одной распространенной травмы.

Перчатки сварщиков, такие как GL6001, специально разработаны для тех, кто работает с искрами. Они используют как зернистую, так и расщепленную воловью кожу, а также имеют манжеты с перчатками для дополнительной защиты. Другие перчатки Pyramex, хорошо подходящие для электромонтажников, включают хлопчатобумажные перчатки со шнуром (GL803 и GL804) и некоторые перчатки из микропористого нитрила (GL601 и GL606DPC).

Защита головы

Электрики и энергетики часто поднимаются по лестницам и даже на большую высоту для ремонта и осмотра/обслуживания линий электропередач и электропроводки. Надлежащая защита головы важна для снижения риска смертельных падений. Каски, предназначенные для электриков, будут соответствовать стандарту ANSI Class E. В стандарте указано, что эти каски защищают от падающих предметов и снижают риск поражения электрическим током высокого напряжения и ожогов до 20 000 вольт.

Недавно выпущенная каска Ridgeline XR7 предназначена для рабочих, которые проводят время на высоте. Он не только соответствует ANSI Class E, но и ряду других стандартов безопасности. Другими касками, которые соответствуют классу E, являются каски Ridgeline Cap Style и Full Brim без вентиляции, каски SL Series Cap Style и Full Brim, а также некоторые варианты Sleek Shell серии SL.

В комплекте с защитой головы также доступны диэлектрические адаптеры. Это позволяет работникам добавлять к своим каскам такие аксессуары, как наушники и лицевые щитки. Адаптеры были особенно важны во время COVID-19пандемии, чтобы добавить покрытия для лица для рабочих, не мешая надлежащему ношению СИЗ.

Прочее электрооборудование для обеспечения безопасности

Несмотря на то, что при работе с электричеством это не всегда требуется, иногда могут быть полезны средства защиты органов слуха и hi-vis. Большинство наушников и берушей являются отличными средствами электробезопасности, но следует избегать берушей, обнаруживаемых металлом. Энергетики и электрики на рабочих площадках вблизи проезжей части должны носить светоотражающую одежду, чтобы их могли видеть автомобилисты.

В то время как надлежащие средства индивидуальной защиты имеют решающее значение для электриков и энергетиков, такие инструменты, как изолированные инструменты, предохранительные выключатели, жгуты и тестеры напряжения, также должны быть частью набора инструментов электробезопасности.

Приобретение электрооборудования для обеспечения безопасности? Наши специалисты по продажам и обслуживанию клиентов помогут вам выбрать идеальные средства индивидуальной защиты для вашей отрасли и потребностей рабочей площадки

Электрические средства индивидуальной защиты (СИЗ) — охрана окружающей среды и безопасность

Перечень документов и приложений

• Электрические средства индивидуальной защиты (программа) Версия для печати
• Форма оценки опасности СИЗ
• Приложение A Определения
• Приложение B Требования к средствам защиты от ударов и другому оборудованию для защиты от ударов
• Приложение C Границы подхода к защите от ударов
• Приложение D Категория средств защиты от дугового разряда и границы для систем переменного тока
• Приложение E Категория и границы средств защиты от дугового разряда для систем постоянного тока
• Приложение F Задача, состояние оборудования и требуемая идентификация СИЗ
• Приложение G Информация о защите кузова
• Приложение H Руководство по маркировке оборудования
• Приложение I Средства индивидуальной защиты по категориям
• Приложение J Руководство по осмотру, техническому обслуживанию и уходу за СИЗ

Применимо к:

• Работники, работающие с электрическим оборудованием, которое находится или может находиться под напряжением
• Руководители электромонтажных работ

Не относится к:

• Пользователям электрооборудования с вилкой и шнуром

Назначение

Программа по использованию электрических средств индивидуальной защиты (СИЗ) устанавливает требования, обеспечивающие защиту электриков от поражения электрическим током при работе с электрическим оборудованием. Работники, работающие с электрооборудованием, должны быть обеспечены соответствующими электрическими СИЗ и уметь выбирать, использовать, ограничивать, проверять, надевать, снимать и обслуживать СИЗ.

Введение

Эта процедура по использованию электрических средств индивидуальной защиты содержит рекомендации по определению того, когда требуются электрические СИЗ, а также по выбору, использованию и обслуживанию электрических СИЗ. В этой процедуре описываются опасности поражения электрическим током, включая поражение электрическим током и ожоги, ожоги от вспышки дуги, удары дугового разряда и другие потенциальные угрозы электробезопасности. Дополнительные указания см. в NFPA 70E.

Определения ( См. Приложение A )

 Оценка риска возникновения дугового разряда

Оценка риска возникновения дугового разряда – это процесс определения наличия опасности возникновения дугового разряда. Если это так, оценка риска должна определить соответствующие методы работы, связанные с безопасностью, границу вспышки дуги и средства индивидуальной защиты (СИЗ), которые следует использовать в пределах границы вспышки дуги.

Костюм для вспышки дуги

Полная система одежды и снаряжения AR (с рейтингом дуги), которая закрывает все тело, за исключением рук и ног. Дугозащищенная одежда — это широкая категория одежды, предназначенной для защиты сотрудников от возникновения электрической дуги во время выполнения задач, связанных с напряжением. (Такой костюм обычно включает брюки, куртку и капюшон в стиле «пчеловода», оснащенный защитной маской). (см. NFPA 70E 130.7(C))

Опасность дуги

Опасное состояние, связанное с возможным выбросом энергии, вызванным электрической дугой.

Дугостойкость

Максимальное сопротивление падающей энергии, продемонстрированное материалом (или многослойной системой материалов) до «прорыва» или в начале ожога кожи второй степени. Этот показатель присваивается электрозащитной одежде и обычно выражается в калориях на квадратный сантиметр (кал/см ² ). (См. NFPA 70E-9)

Граница

Расстояние от электрического устройства или системы, которое используется для указания того, какие действия и персонал разрешены, а также какие средства индивидуальной защиты требуются на этом расстоянии от электрического устройства или системы. Существуют две независимые категории границ: дуговая защита и защита от ударов. В рамках защиты от ударов также определены две границы: ограниченный подход и ограниченный подход.

Граница, вспышка дуги

Расстояние от открытых токоведущих частей, в пределах которого человек может получить ожог второй степени, если произойдет вспышка электрической дуги. Эту границу может пересекать только квалифицированный человек, одетый в соответствующие средства индивидуальной защиты (СИЗ).

Граница, защита от поражения электрическим током

Границы защиты от поражения электрическим током, обозначенные как граница ограниченного доступа и граница ограниченного доступа, должны применяться, когда приближающийся персонал подвергается воздействию электрических проводников или частей цепи, находящихся под напряжением.

Граница, ограниченный доступ

Расстояние от открытого электрического проводника или части цепи, находящейся под напряжением, в пределах которого существует опасность поражения электрическим током.

Граница, ограниченный доступ

Расстояние от незащищенного электрического проводника или части цепи, находящейся под напряжением, в пределах которого существует повышенная вероятность поражения электрическим током из-за дугового разряда в сочетании с непреднамеренным движением для персонала, работающего в непосредственной близости от находящегося под напряжением электрический проводник или часть цепи.

Обесточенный

Свободный от какого-либо электрического соединения с источником разности потенциалов и от электрического заряда; не имеющий потенциала, отличного от земного.

Электробезопасное рабочее состояние

Состояние, при котором электрический проводник или часть цепи отсоединены от частей, находящихся под напряжением, заблокированы/маркированы в соответствии с политикой NCSU, проверены на отсутствие напряжения и заземлены, если это необходимо.

Под напряжением

Электрически соединен или является источником напряжения.

 Открытый

Человек, к которому можно непреднамеренно прикоснуться или подойти ближе, чем на безопасное расстояние. Он применяется к электрическим проводникам или частям цепи, которые не защищены, не изолированы или не изолированы должным образом.

Опасность

Источник возможных травм или ущерба здоровью.

Опасные

Предполагающие воздействие как минимум одной опасности.

Инцидентная энергия

Количество тепловой энергии, воздействующей на поверхность на определенном расстоянии от источника, генерируемого во время электрической дуги. Энергия удара обычно выражается в калориях на квадратный сантиметр (кал/см ² ).

Детали под напряжением

Токопроводящие компоненты, находящиеся под напряжением.

Техническое обслуживание

Действия, которые улучшают работу или продлевают срок службы оборудования или систем.

СИЗ

Аббревиатура от «Средства индивидуальной защиты».

Опасность поражения электрическим током

Опасное состояние, связанное с возможным выделением энергии при контакте или приближении к электрическим проводникам или частям цепи, находящимся под напряжением.

Квалифицированное лицо

Тот, кто продемонстрировал навыки и знания, связанные с конструкцией и эксплуатацией электрического оборудования и установок, и прошел обучение технике безопасности для выявления и предотвращения связанных с этим опасностей.

Неквалифицированное лицо

Лицо, не являющееся квалифицированным лицом. Лицо, не прошедшее обучение технике безопасности и/или не продемонстрировавшее навыков и знаний, связанных с конструкцией и эксплуатацией электрооборудования и установок.

Рабочее расстояние

Расстояние от источника/источника потенциальной вспышки дуги до плоскости, определяемой лицом и грудью работника. Примечание. Рабочее расстояние, определенное табличным методом, является фиксированным, тогда как при использовании метода падающей энергии оно может изменяться.

Работа вблизи

Любая деятельность в пределах ограниченной границы подхода.

Работа над

Преднамеренный контакт с электрическими проводниками или частями цепи, находящимися под напряжением, руками, ногами или другими частями тела, с помощью инструментов, зондов или испытательного оборудования, независимо от средств индивидуальной защиты (СИЗ), которыми пользуется человек. утомительный.

Обязанности

• Руководители, отделы и менеджеры
  1. Обеспечьте оценку опасностей выполняемых работ для определения необходимого защитного снаряжения с помощью задокументированной формы оценки опасности СИЗ .
  2. Убедитесь, что сотрудники обеспечены и используют электрические средства индивидуальной защиты.
  3. Убедитесь, что сотрудники проходят обучение по выбору, использованию, ограничениям, осмотру, надеванию, снятию и обслуживанию СИЗ, и ведите документацию по такому обучению.
  4. Понимание правильного использования мер предосторожности, применимых правил и процедур в отношении электротехники, средств индивидуальной защиты, изоляционных и экранирующих материалов, а также изолированных инструментов и испытательного оборудования.
• сотрудников
  1. Соблюдайте безопасные методы работы, описанные в этой процедуре.
  2. Посещайте все необходимые курсы по этой программе.
  3. При необходимости используйте электрические средства индивидуальной защиты.
  4. О любых проблемах, связанных с средствами индивидуальной защиты от электробезопасности, сообщайте своему руководителю.

Опасность поражения электрическим током

• Электромонтажники подвергаются опасности поражения электрическим током при работе с электрическим оборудованием или рядом с ним, которое может находиться под напряжением 50 вольт переменного или постоянного тока или выше. Работа рядом с электрическим оборудованием означает размещение любой части тела в пределах ограниченного доступа, ограниченного доступа или границ вспышки дуги.
• Опасности поражения электрическим током включают опасность поражения электрическим током и опасность дугового разряда.
• Опасность поражения электрическим током:
  1. Уровень опасности поражения электрическим током определяется напряжением, которому может подвергаться работник. СИЗ выбирают исходя из степени опасности поражения электрическим током.
  2. Обязательное Приложение B определяет средства индивидуальной защиты от ударов и другое необходимое оборудование для защиты от ударов.
  3. Противошоковые средства индивидуальной защиты необходимы для частей тела, потенциально подверженных опасности поражения электрическим током.
• Опасность вспышки дуги:
  1. Опасность дугового разряда определяется падающей энергией на электрооборудование и должна определяться расчетным путем или с использованием соответствующих таблиц NFPA 70E. СИЗ с защитой от дуги должны обеспечивать защиту на уровне или выше номинального уровня энергии инцидента или уровня категории СИЗ.
  2. Как правило, средства защиты от дугового разряда включают в себя одежду, которая защищает все части тела.
• Границы подхода
  1. Границы ограниченного и ограниченного доступа для защиты от ударов описаны в Обязательно Приложение C для систем переменного и постоянного тока. Электрические СИЗ требуются при работе на оборудовании или рядом с ним в пределах границ ограниченного или ограниченного доступа.
  2. Граница вспышки дуги определена в Обязательном приложении D для систем переменного тока и Обязательное приложение E для систем постоянного тока. Для работы на оборудовании или рядом с ним в пределах границы вспышки дуги требуются средства защиты от дуги
  .

Другие опасности:

• Работа с электрическим оборудованием или вблизи него может подвергать сотрудников другим опасностям, включая падение с высоты, поскальзывания, спотыкания или падения, порезы от острых краев или инструментов, точки защемления и защемления и вращающееся оборудование от электрических приводов и двигателей, тепла, холода или ожогов, а также атмосферных опасностей при работе в замкнутых или замкнутых пространствах.
• Эти опасности также необходимо учитывать при выборе средств индивидуальной защиты от поражения электрическим током.

Общие требования к электрическим СИЗ

• Штат Северная Каролина предоставит электрические СИЗ, необходимые для этой программы. Квалифицированные сотрудники должны использовать СИЗ соответствующего класса защиты от ударов и дугового разряда для конкретной защищаемой части тела, как указано производителем.
• СИЗ должны проходить испытания и поддерживаться в рабочем состоянии в соответствии с инструкциями производителя
• Работники несут ответственность за обеспечение соответствующего нижнего слоя одежды из натуральных волокон.
• Открытые части тела должны быть защищены непроводящими материалами.
• Защитное оборудование и одежда, предназначенные для защиты от вспышки дуги, должны быть рассчитаны производителем на использование в среде, где находится оборудование, находящееся под напряжением.
• Одежда с защитой от дугового разряда тестируется и оценивается в сборе.
  1. Квалифицированный сотрудник всегда должен использовать все компоненты сборки, требуемые производителем.
  2. Квалифицированные сотрудники не должны смешивать компоненты от других производителей с классом защиты от дуги, если это не разрешено производителем. Конкретные нижние слои, нижнее белье, защитные очки и устройства для защиты органов слуха обычно не указываются производителями верхней одежды с защитой от дугового разряда.

Оценка опасности СИЗ

• Общие требования
  1. Оценка опасности СИЗ должна проводиться с использованием Формы оценки опасности СИЗ , чтобы определить наличие или вероятность наличия опасностей, требующих использования средств индивидуальной защиты в соответствии с 29CFR1910, подраздел I, 29CFR1926, подраздел E и NFPA 70E.
  2. Для каждой задачи определите опасность поражения электрическим током и потенциальную опасность поражения электрическим током для всех частей тела и определите, какие средства индивидуальной защиты обеспечивают надлежащую защиту.
  3. Для защиты от вспышки дуги Обязательное приложение F описывает конкретные задачи, для которых требуются или не требуются СИЗ с защитой от дуги.
• Информация о защите тела

Приложение G Информация о частях тела содержит информацию о выборе СИЗ для защиты тела от травм. Определите требования к СИЗ для конкретных частей тела, как указано ниже.

1. Защита головы и лица :
   • Непроводящие каски следует надевать всякий раз, когда существует опасность травмы головы в результате поражения электрическим током или ожогов из-за контакта с частями, находящимися под напряжением, или с летящими предметами в результате вспышки электрической дуги.
   Капюшоны
   • с защитой от дуги защищают всю голову.
   • Балаклавы надеваются через голову и закрывают лоб, щеки и подбородок. Эта защита простирается вниз, чтобы защитить шею на полных 360 градусов. Кроме того, переднюю часть балаклавы можно натянуть на рот, чтобы обеспечить дополнительную защиту лица. Защитная маска не закрывает глаза
2. Защита глаз:
   1. Сотрудники должны носить средства индивидуальной защиты для глаз и лица всякий раз, когда существует опасность травм от электрических дуг, вспышек или летящих предметов в результате электрического взрыва.

• Лицевые щитки с соответствующей степенью вспышки дуги (в кал/см ² ) должны использоваться для электромонтажных работ. Под лицевыми щитками всегда следует надевать защитные очки или защитные очки.
• Необходимо носить непроводящие защитные очки или защитные очки.
• Средства защиты глаз могут быть затемнены для защиты от ослепления. При необходимости используйте дополнительную подсветку при использовании тонированных защитных масок при проведении электромонтажных работ.

1. Защита туловища и конечностей:
   1. Работники должны носить непроводящую защиту туловища и конечностей всякий раз, когда существует опасность получения травм от воздействия электрических дуг, вспышек или летящих предметов в результате взрыва вспышки электрической дуги.

• Работники-электрики должны носить одежду из натуральных волокон с защитой от дугового разряда, такую ​​как рубашки с длинными рукавами, длинные брюки, куртки, пальто, полукомбинезоны или комбинезоны для защиты туловища и конечностей от опасностей, связанных с дуговым разрядом.
• СИЗ должны иметь класс защиты от дуги, равный или превышающий уровень энергии или категории оборудования, с которым ведется работа.

1. Защита органов слуха:

Защита органов слуха требуется при работе на границе вспышки дуги. Вкладыши для защиты органов слуха используются для защиты работника в случае дугового разряда. Уровень звукового давления при дуговой вспышке может превышать 140 децибел.

1. Защита рук:
   1. Рабочие должны носить резиновые изолирующие перчатки и кожаные протекторы соответствующего размера, если существует опасность травмы руки или руки из-за контакта с токоведущими частями или возможного ожога дугой.
   2. Резиновые перчатки используются для защиты от ударов. Резиновые перчатки необходимо проверять после каждого использования, если они не надеты с кожаными протекторами.

• Резиновые и кожаные защитные рукава следует носить вместе в комбинации

1. Основание Защита :

Электромонтажники должны носить кожаную обувь класса EH. Обувь должна быть чистой, без следов масла и мусора.

1. Нижнее белье:
   • Сотрудники несут ответственность за предоставление нижнего белья, которое должно быть изготовлено из натуральных волокон.
   • Неплавящиеся легковоспламеняющиеся предметы одежды (например, из хлопка, шерсти, вискозы, шелка или смесей этих материалов) можно использовать в качестве нижнего слоя под противозащитной одеждой.
   • Токопроводящие предметы нельзя носить под защитной одеждой. Примеры включают украшения, металлические пряжки для ремней, кольца, браслеты
   .
   • Плавкие волокна, такие как ацетат, нейлон, полиэстер, полипропилен или спандекс, не должны использоваться в нижнем белье из ткани рядом с кожей. Допускается использование случайного количества резинки на нижнем белье или носках из негорючей ткани.

Выбор и использование средств индивидуальной защиты (СИЗ)

• СИЗ с защитой от удара и дуги
  1. Выбор оборудования для защиты от прикосновения должен определяться в зависимости от напряжения. Обязательное приложение B описывает средства индивидуальной защиты от ударов и другое оборудование для защиты от ударов.
  2. Выбор средств защиты от дуги может определяться уровнем энергии падающего излучения или методом категории. Метод падающей энергии (IE) является предпочтительным методом.
     1. Метод падающей энергии: СИЗ, рассчитанные на дуговой разряд, основаны на уровнях падающей энергии оборудования, с которым будут работать. Этикетки на оборудовании могут указывать уровень энергии инцидента, который затем можно использовать для выбора СИЗ. См. Приложение H для образцов этикеток.

• СИЗ с защитой от дугового разряда требуются при уровне энергии падающего излучения выше 1,2 кал/см ² .
• Для каждой единицы оборудования определите падающую энергию расчетным путем.
• Маркировка оборудования для указания расчетного уровня IE.
Уровень
• IE также может быть указан на однолинейных схемах.
• Выберите средства индивидуальной защиты, рассчитанные на расчетный уровень IE или выше.
  1. Категорийный метод (также называемый «табличным методом»)
• Определение СИЗ с использованием метода категорий (табличного метода) может выполняться только квалифицированным лицом.
• Запланированная работа должна точно соответствовать оборудованию и условиям, указанным в соответствующем приложении. Если какие-либо условия или параметры оборудования не указаны в приложении, метод категорий не может быть использован.
• Обязательное приложение D определяет категорию СИЗ, необходимую для работы с указанным оборудованием, и рабочие параметры для систем переменного тока. В Приложении D также указано расстояние до границы вспышки дуги.
• Обязательное Приложение E определяет категорию средств индивидуальной защиты, необходимую для работы с указанным оборудованием, и рабочие параметры для систем постоянного тока. В Приложении E также указано расстояние до границы вспышки дуги.
• Обязательное Приложение I определяет требуемый комплект СИЗ для каждой категории.
  • Требуются все компоненты сборки.
  • Одежда и нижнее белье, которые носят с использованием средств индивидуальной защиты от дугового разряда, должны быть из натуральных волокон.
  • Кожаная обувь должна соответствовать классу EH.
• Выбор и использование электрических СИЗ
  1. Оценка опасности СИЗ – использование Обязательная форма оценки опасности СИЗ .
     • Определите задачу, которую необходимо выполнить.
     • Определение необходимых средств индивидуальной защиты.
  2. Перед использованием проверьте СИЗ на наличие дефектов. Руководство по осмотру можно найти в Обязательное Приложение J
  3. Дон СИЗ
     • Нижнее белье должно быть изготовлено из натуральных волокон или неплавких легковоспламеняющихся предметов одежды
     • Открытые части тела должны быть защищены от поражения электрическим током
     • Используйте СИЗ в соответствии с требованиями производителей
     • Используйте ВСЕ необходимые СИЗ
  4. Выполнение задания с использованием необходимых средств индивидуальной защиты
  5. Надлежащее техническое обслуживание и хранение СИЗ согласно Приложение J

Уход и техническое обслуживание, Обязательное приложение J

Средства индивидуальной защиты должны поддерживаться в безопасном и надежном состоянии и должны проверяться или тестироваться в соответствии с требованиями производителя и OSHA 29CFR1910. 137(c). Конкретные требования можно найти в обязательном приложении J . Защитные предметы, которые могут быть загрязнены смазкой, маслом, легковоспламеняющимися или горючими жидкостями, не должны использоваться. Необходимо соблюдать инструкции производителя одежды.

Обучение

• Сотрудники, подвергающиеся опасности поражения электрическим током, и их руководители должны знать следующее:
  1. Когда необходимы средства индивидуальной защиты
  2. Какие СИЗ необходимы
  3. Как правильно надевать, снимать, подгонять и носить СИЗ
  4. Ограничения СИЗ
  5. Надлежащий осмотр, уход, техническое обслуживание, срок службы и утилизация СИЗ.
• Переобучение требуется, когда:
  1. Изменения на рабочем месте требуют дополнительных или новых видов СИЗ
  2. Изменения в типах используемых СИЗ требуют предоставления новой информации

Использование СИЗ свидетельствует о том, что сотрудник не понимает

Power Partner MN — Электрические средства индивидуальной защиты и их значение для обеспечения безопасности на рабочем месте

Электромонтажные работы сопряжены с риском поражения электрическим током и других связанных с этим инцидентов на объекте. Следовательно, потребность в электрических СИЗ в качестве меры предосторожности для противодействия опасным рабочим местам.

Ношение СИЗ является обязательным требованием в нескольких отраслях. Это необходимо для обеспечения безопасности, которое рабочие должны носить при выполнении различных строительных и ремонтных работ.

Электрические проекты нуждаются в них, особенно с риском того, что электричество не будет видно невооруженным глазом. Электрики оба должны быть осведомлены об окружающей среде и избегать прямого контакта с электричеством.

Международный фонд электробезопасности или ESFI зафиксировал уровень смертности от поражения электрическим током в 3,6 на 100 000 рабочих в 2019 году.. Что касается электротравм без летального исхода, то было около 1340 поражений электрическим током и 470 ожогов, связанных с деятельностью, связанной с электричеством.

Подрядчики могут противостоять этим инцидентам с помощью электрических СИЗ и профилактического обслуживания. Следовательно, при выборе подрядчика по электроснабжению для проекта лучше всего определить подрядчика с полным комплектом СИЗ во время работы на объекте.

Что такое электрические средства индивидуальной защиты?

СИЗ означает средства индивидуальной защиты, и это стандартное защитное снаряжение, которое носят на различных опасных работах. Для электриков средства индивидуальной защиты, которые они носят, должны защищать их от элементов и еще один уровень защиты от открытых электрических токов.

Существует два типа средств индивидуальной защиты, которые электрики и подрядчики должны носить и использовать при выполнении электромонтажных работ. Это электрические СИЗ и СИЗ или изолирующие средства защиты. Оба необходимы и служат разным целям защиты работника.

Электрические СИЗ (СИЗ)

Электрические СИЗ носит непосредственно электрик. Он защищает их от воздействия электричества, пока они выполняют свою работу.

Электрические СИЗ служат как для общей защиты от опасностей в помещении, так и для прямого контакта с электричеством. Электрик должен носить их все время во время работы и в то время, когда он находится поблизости. Это исключает такие инциденты, как получение ожогов или ранений от опасного оборудования.

Изолирующее защитное оборудование (ИЗО)

Другим типом защитного оборудования является ИЗО или Изолирующее защитное оборудование. Защитное снаряжение включает в себя резиновую и твердую изоляцию, которая защищает их от прямого контакта с электрическими устройствами.

ИПЭ не носится на теле, а помогает электрику в выполнении его задач. Использование IPE уменьшает случаи необходимости удерживать или прикасаться к паразитному напряжению. Становится намного проще выполнять обязанности электрика, сохраняя при этом надлежащий подход к безопасности.

Какие средства индивидуальной защиты используются для электробезопасности?

СИЗ для электробезопасности отличаются тем, что они должны защищать пользователя от физических и электрических травм. США указывают эти конкретные требования и рекомендации в NFPA 70E или Стандарте электробезопасности на рабочем месте. Электротехнические средства индивидуальной защиты помогают снизить производственные травмы при работе с электрооборудованием, от дуговых вспышек до поражения электрическим током.

Вот различные электрические СИЗ, которые рабочие должны иметь для обеспечения безопасности:

1. Защита глаз и лица

Защитные очки и щитки являются частью СИЗ для защиты глаз и лица. Они помогают противостоять вспышкам дуги и летающим объектам. СИЗ, специально предназначенные для глаз и лица, необходимо носить при интенсивных работах. Это может включать сращивание проводов, где крошечные кусочки могут повредить глаза или лицо электрика.

2. Защита головы

Каски являются обычным явлением и одним из основных средств защиты для электриков. Их ношение защищает электрика от коротких замыканий или падения предметов на рабочем месте.

Электромонтажники и даже посетители обязаны постоянно носить их в помещении. Это мера предосторожности, которой они должны следовать, чтобы защитить свою голову от неожиданных происшествий. Электрикам особенно приходится выбирать прочные каски во время нахождения в обслуживаемой зоне.

3. Защита туловища и конечностей

Электрик должен носить огнеупорную одежду, чтобы избежать легкого возгорания. Это также помогает защитить их от вспышек дуги при выполнении электромонтажных работ.

Помимо защиты от ожогов, электрические СИЗ также должны быть удобными для работника. Они не должны быть слишком тугими или свободными, чтобы электрик мог выполнять свои обязанности соответствующим образом.

4. Защита для ног

Наступая на строящиеся объекты, вы рискуете остаться на земле. Вот почему электрики должны носить защитную обувь и бахилы, чтобы защитить их от паразитного напряжения на полу.

Защитная обувь служит не только для защиты электрика от заземления. Кроме того, они также защищают ноги от падающих предметов или наступания на острые предметы с поверхности.

5. Разное защитное снаряжение

Для обеспечения полной защиты подрядчики-электрики также заставляют своих рабочих носить надлежащую одежду под средствами индивидуальной защиты. Прежде чем надевать СИЗ, одежда должна быть достаточно удобной. Они также могут добавить другое оборудование, чтобы защитить электриков от их рискованной работы. Это могут быть светоотражающие жилеты, чтобы их было видно в местах с минимальным освещением, и прорезиненные перчатки при работе с электрическими устройствами.

Почему электрические средства индивидуальной защиты важны

Как электрические, так и изолирующие СИЗ служат для защиты подрядчиков при выполнении их работы в опасной среде. Это помогает предотвратить несчастные случаи и соответствует правилам OSHA, необходимым для сайта.

Предотвращает несчастные случаи на рабочем месте

Работа над электрическими объектами представляет для рабочих несколько опасностей, будь то падающие предметы и блуждающие токи вокруг. С электрическими СИЗ они реже попадают в аварии и получают травмы.

Наши физические тела являются хорошими проводниками электричества. Даже электричество в три миллиампера может вызвать непрямые или вторичные травмы в результате реакции на электрический ток, протекающий через тело. Поражение электрическим током может вызвать ушибы, переломы костей или потерю равновесия. Таким образом, подрядчики должны быть особенно осторожны при ношении электрических средств индивидуальной защиты.

Травм на рабочем месте можно избежать, если электрики носят полные СИЗ. Подрядчики и имущество будут защищены от повреждений и любых неблагоприятных инцидентов. Даже если у подрядчика есть страховка, все равно лучше поддерживать надлежащую безопасность и добиться меньшего количества травм.

Соответствует стандартам OSHA

OSHA, или Управление по охране труда, предоставляет предписанные федеральным правительством инструкции по технике безопасности для надлежащих и безопасных рабочих мест. OSHA придерживается строгой политики безопасности на рабочем месте, и электрические средства индивидуальной защиты являются одним из них.

Подрядчики-электрики должны будут следовать рекомендациям, установленным OSHA, от защитного снаряжения до процедур безопасности в электротехнических проектах. Прежде чем электрики получат лицензию, они должны пройти надлежащий инструктаж по технике безопасности. Одним из них является правильное использование электрических СИЗ и соблюдение техники безопасности в своей работе. Они должны следовать рекомендациям, установленным OSHA, например, постоянно носить электрические средства индивидуальной защиты на рабочем месте.

Выбор подрядчика, уделяющего первостепенное внимание безопасности

Подрядчик-электрик должен предоставить своим работникам полные и надлежащие электрические средства индивидуальной защиты. Вы можете видеть это от каски, которую они должны носить постоянно, до полностью защищенного снаряжения при доступе к опасным электрическим установкам.

При выборе подрядчика важно учитывать, ставит ли он во главу угла безопасность своих работников. Им приходится инвестировать в прочные средства индивидуальной защиты, которые помогут защитить электриков, работающих на объекте. Полный комплект электротехнических средств индивидуальной защиты свидетельствует о том, что подрядчик является надежным партнером для вашего проекта. Речь идет об обеспечении безопасности рабочих, чтобы предотвратить задержки и ненужные расходы из-за травм, происходящих на месте.

Любое поражение электрическим током может привести к потере рабочего дня работника. Не говоря уже о дополнительных расходах, которые могут возникнуть в результате аварии. Таким образом, вы должны выбрать подрядчика по электроснабжению, который вкладывает средства в надлежащие средства индивидуальной защиты для своих работников.

В сети Power Partner MN, расположенной в Миннесоте, есть подрядчики, которые соблюдают соответствующие рекомендации OSHA по ношению электрических СИЗ. Power Partner MN координирует свои действия с учреждениями для обеспечения постоянных программ обучения технике безопасности. Это делается для того, чтобы подрядчики поддерживали надлежащие СИЗ для обеспечения электробезопасности и снижения рисков на рабочем месте. Ваши электротехнические проекты, скорее всего, пройдут гладко, поскольку вероятность неблагоприятных событий, связанных с электричеством, снизится.

Защита рук для обеспечения электробезопасности

Опубликовано 30 декабря 2021 г. 25 марта 2022 г. by Burlington Safety Laboratories

При работе с электрооборудованием надлежащее защитное оборудование жизненно важно для защиты работников от серьезных травм или смерти. Электрозащитные перчатки с резиновой изоляцией являются одним из наиболее важных типов средств индивидуальной защиты в этих приложениях, поскольку они помогают предотвратить травмы от поражения электрическим током при работе с оборудованием под напряжением.

Уже более 50 лет Burlington Safety Laboratory является лидером в предоставлении услуг по тестированию изолированного защитного оборудования. Наши предприятия аккредитованы NAIL для ПЭТ, и мы постоянно соблюдаем или превосходим стандарты, установленные ASTM/ANSI, NFPA 70E и CAL OSHA. Кроме того, мы являемся дистрибьютором ведущих производителей электрических СИЗ – Salisbury, Hubbell/Chance и Hastings. Мы не только можем протестировать ваши существующие СИЗ, чтобы они соответствовали требованиям, но также можем предоставить новые электрические СИЗ по мере необходимости.

Что такое электрозащитные перчатки?

Изолирующие резиновые перчатки являются одним из наиболее важных средств защиты электриков. Иногда называемые перчатками обходчика, электрические защитные перчатки состоят из прочной изолирующей резины с высокой диэлектрической проницаемостью и предназначены для защиты техников, работающих с электрическим оборудованием и линиями электропередач под напряжением. Эти перчатки жизненно важны для безопасности электриков, так как они предотвращают травмы от поражения электрическим током. Из-за их важности для защиты сотрудников резиновые изолирующие перчатки должны соответствовать стандартам NFPA 70E и спецификациям ASTM D120, чтобы гарантировать их эффективность.

Электрические защитные перчатки также должны сочетать в себе несколько свойств, чтобы функционировать. Они должны быть прочными и долговечными, а также обеспечивать достаточную гибкость для работы техника. Они также должны обладать диэлектрическими свойствами. Как правило, электрические резиновые перчатки классифицируются по их устойчивости к озону и предлагаемому уровню защиты от напряжения.

Электрозащитные перчатки доступны двух типов:

• Перчатки типа I. Перчатки типа I изготовлены из натурального каучука и не обладают устойчивостью к воздействию озона.
• Перчатки типа II. Это наиболее распространенный тип перчаток для защиты от электричества. Они состоят из синтетического каучука и обладают устойчивостью к озону.

Преимущества электрических резиновых перчаток

Основным преимуществом электрических резиновых перчаток является безопасность сотрудников. Эти перчатки обеспечивают защиту рабочих от электрического тока во время работы на оборудовании, находящемся под напряжением, или рядом с ним.

Из-за неотъемлемых рисков, связанных с электромонтажными работами, стандарты OSHA и NFPA 70E требуют, чтобы рабочие использовали электрические резиновые перчатки во всех случаях, когда существует вероятность контакта с напряжением не менее 50 вольт переменного тока. Кроме того, OSHA 29Стандарт CFR 1910.137 гласит, что эти перчатки должны быть специально рассчитаны на напряжение, которому может подвергаться работник. Производители должны четко маркировать электрические резиновые перчатки, чтобы отображать их рейтинг.

Производители также должны всегда проверять перчатки при указанном проверочном испытательном напряжении, прежде чем выпускать их в продажу. Как только перчатка доходит до конечного пользователя, для обеспечения безопасности работников требуется постоянное техническое обслуживание резиновых защитных перчаток. OSHA требует, чтобы любой технический специалист, использующий перчатки, перед каждым использованием проверял их на наличие повреждений и каждые 6 месяцев во время использования проходил повторную сертификацию в лаборатории, аккредитованной NAIL.



Применение электрических резиновых перчаток

В любом случае, когда работник может столкнуться с электрическим оборудованием, находящимся под напряжением, необходима соответствующая защита рук. Техникам по техническому обслуживанию и электрикам часто требуются электрические резиновые перчатки, особенно при работе в любой из следующих областей:

• Коммунальные услуги и общественные работы
• Газ и нефть
• Транспортные работы
• Автомобильная промышленность
• Обслуживание электрооборудования
• Установка и ремонт лифта
• Полевые услуги

Другие отрасли и применения, в которых обычно используются перчатки для электрических безопасности:

• Парки для развлечений
• больницы
• .

  Защита рук для обеспечения электробезопасности в Burlington Safety Laboratory

  Надлежащая защита рук имеет жизненно важное значение для защиты сотрудников, работающих с электрическим оборудованием под напряжением. Уже более 50 лет лаборатория безопасности Burlington занимается тестированием и продажей средств индивидуальной защиты для использования в электротехнике. Мы проводим испытания в нашем центре NAIL для ПЭТ, а наши процедуры испытаний соответствуют всем стандартам ASTM/ANSI, NFPA 70E и CAL OSHA.

  Помимо проведения испытаний, мы также располагаем защитным снаряжением от целого ряда надежных производителей, включая Hastings, Hubbell и Salisbury. Наша продуктовая линейка включает в себя широкий спектр оборудования для удовлетворения потребностей наших клиентов в обеспечении безопасности. Чтобы узнать больше о наших возможностях и предложениях по изолирующим резиновым перчаткам, свяжитесь с нами сегодня.

  Электробезопасность | Морская биологическая лаборатория

  1. ПОЛИТИКА

  Электрооборудование должно эксплуатироваться и устанавливаться, а электрические работы должны выполняться в соответствии с этой политикой.

  2. ПОЛНОМОЧИЯ И ОТВЕТСТВЕННОСТЬ

  2. 1 Менеджер по охране окружающей среды и технике безопасности отвечает за:

  • Помощь руководителям в соблюдении этой политики;
  • Проведение проверок для обеспечения соблюдения этой политики;
  • Организация базового обучения электробезопасности; и
  • Ежегодно пересматривайте и при необходимости обновляйте эту политику.

  2.2 Отделы отвечает за:

  • Обеспечение соблюдения сотрудниками всех требований настоящей политики;
  • Определение уровня обучения по электробезопасности, необходимого для своих сотрудников;
  • Предоставление сотрудникам всех инструментов и оборудования, необходимых для соблюдения этой политики; и
  • Обеспечение того, чтобы неквалифицированные и квалифицированные сотрудники прошли базовое обучение по электробезопасности.

  2.3 Сотрудники отвечают за:

  • Соблюдение всех аспектов этой программы;
  • Невыполнение электромонтажных работ, для которых они не обучены;
  • Выполнение только работ с токоведущими электрическими частями, напряжением более 50 вольт, только в случае необходимости;
  • Выполнение программы блокировки/маркировки; и
  • Завершение необходимого обучения.

  2.4 Менеджер POM отвечает за:

  • Обеспечение соответствия электроустановок объектов требованиям настоящей политики.

  3. ПРАКТИКА РАБОТЫ

  Обесточивание электрооборудования обеспечивает наивысший уровень безопасности при обслуживании или ремонте электрооборудования. По возможности следует избегать работы с электрическими частями под напряжением и выполнять ее только в следующих двух случаях:

  • Обесточивание оборудования создает дополнительные опасности, такие как отключение опасных систем вентиляции или систем безопасности жизнедеятельности; и
  • Оборудование должно быть запитано, чтобы можно было проводить испытания, которые можно проводить только в режиме реального времени.

  Только квалифицированные сотрудники могут работать с электрическими частями под напряжением 50 В или выше. Квалифицированные лица должны выполнять электромонтажные работы под напряжением в соответствии с самым последним стандартом Национальной ассоциации противопожарной защиты 70E по электробезопасности на рабочем месте (NFPA 70E).

  При работе с электрическими частями, находящимися под напряжением, необходимо соблюдать следующие методы работы:

  • При необходимости следует использовать средства индивидуальной защиты (СИЗ);
  • Электропроводящую одежду (часы, браслеты, кольца, брелки, ожерелья, молнии, ткань с токопроводящей нитью и т. д.) носить нельзя;
  • Должны использоваться непроводящие ток ручные инструменты, которые должны быть рассчитаны на напряжение, при котором выполняются электромонтажные работы под напряжением;
  • Баррикады и указатели должны быть размещены на безопасном расстоянии от рабочей зоны, а неквалифицированные лица не должны находиться в рабочей зоне;
  • Проводящие материалы и инструменты должны храниться на безопасном расстоянии от токоведущих частей; и
  • Электрическое оборудование должно быть приведено в безопасное состояние, а все средства защиты должны быть заменены после завершения работы.

  Если электрическое оборудование не должно находиться под напряжением во время работ по техническому обслуживанию или техническому обслуживанию, оборудование должно быть обесточено в соответствии с политикой блокировки/маркировки.

  Лестницы, изготовленные из токопроводящих материалов, таких как алюминий или сталь, представляют опасность поражения электрическим током при работе вблизи воздушных линий электропередач. Требования при использовании лестниц вокруг воздушных линий электропередач или при выполнении электрических работ под напряжением см. в Политике безопасности лестниц.

  Закрытые помещения с открытыми электрическими частями под напряжением считаются замкнутыми пространствами, требующими разрешения. Работы внутри этих пространств должны проводиться в соответствии с политикой замкнутого пространства.

  3.1 Средства индивидуальной защиты

  Средства индивидуальной защиты (СИЗ) от поражения электрическим током должны использоваться и содержаться в соответствии с политикой СИЗ.

  3.2 Удлинители и разветвители

  Сотрудники должны знать об опасностях неправильного использования удлинителей и разветвителей, включая поражение электрическим током и опасность возгорания.

  Перед использованием удлинители и разветвители необходимо проверить на наличие повреждений внешней изоляции. Повреждение самого внешнего слоя изоляции можно устранить с помощью изоленты. Если повреждение распространяется за пределы внешнего слоя шнура (т. е. если проводник оголен), то удлинитель подлежит утилизации.

  Удлинители и разветвители должны быть подключены к стенной розетке и не могут быть подключены к другому удлинителю или разветвителю.

  Удлинители и блоки питания с заземляющим контактом можно подключать только к розеткам с заземлением. Устройства с заземляющим контактом можно подключать только к удлинителям и разветвителям питания, которые принимают заземляющие контакты. Не вынимайте заземляющий контакт из вилки устройства, удлинителя или удлинителя.

  Удлинители никогда не должны использоваться вместо постоянной проводки и могут использоваться только в течение временного периода до 90 дней. Если они специально не предназначены для этого, нельзя использовать удлинители для подвешивания переносного освещения. Удлинители должны быть рассчитаны на большие нагрузки и рассчитаны на электроинструмент, с которым они используются. На открытом воздухе можно использовать только удлинители, предназначенные для использования вне помещений.

  При использовании удлинителей необходимо соблюдать следующие правила работы:

  • Никогда не используйте удлинитель для подъема или опускания электроинструмента;
  • Избегайте прокладки шнура через острые углы и выступы;
  • Не прокладывайте шнуры через окна или двери, если они не защищены от повреждений и используются только на временной основе;
  • Не прокладывайте шнуры над потолком, внутри или сквозь стены, потолки или полы;
  • Не скрепляйте шнуры скобами и не подвешивайте их каким-либо иным образом таким образом, чтобы повредить внешнюю оболочку или изоляцию;
  • Не используйте удлинители для подвешивания переносного освещения, если они специально не предназначены для этого;
  • Не поднимайте и не опускайте оборудование с помощью удлинителей; и
  • Накройте шнуры тросовой перемычкой или лентой, когда они выходят на дорожку или другой путь движения, чтобы избежать опасности споткнуться.

  Разветвители питания должны быть одобрены UL и должны использоваться в соответствии с рекомендациями производителя. Промышленное оборудование, электроинструменты и другие сильноточные устройства нельзя подключать к разветвителям питания, если только они не одобрены UL для промышленного использования (в рекомендациях производителя будут указаны номиналы разветвителей).

  3.3 Прерыватели цепи замыкания на землю

  Прерыватели цепи замыкания на землю (GFCI) защищают пользователей электроинструментов и оборудования от поражения электрическим током, особенно при работе во влажной среде. Ниже приведены ситуации, когда GFCI требуется для оборудования и инструментов с электроприводом:

  • Использование в местах, где сотрудники могут контактировать с водой или проводящими жидкостями, например: на открытом воздухе, в ванных комнатах, на кухнях или в любых других местах с потенциальным воздействием. к воде;
  • Используется на строительных или ремонтных площадках; или
  • Используется для переносного освещения во влажных или других проводящих средах (например, внутри котлов или резервуаров).

  УЗО может располагаться на удлинителе, розетке или автоматическом выключателе. GFCI требуется в розетках, которые установлены вокруг раковин или любых других мест, где может присутствовать вода. GFCI должны быть одобрены UL и использоваться в соответствии с рекомендациями производителя.

  4. ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ

  Электротехнические системы и оборудование здания не должны содержать общепризнанных опасностей, которые могут привести к травмам или возгоранию. Оборудование должно подходить для установки и использования, а также должно устанавливаться и использоваться в соответствии со всеми инструкциями, включенными в перечень или маркировку, и обслуживаться в соответствии со всеми Национальными электротехническими нормами (NEC), Массачусетскими электротехническими нормами и Управлением по безопасности и гигиене труда. (OSHA), актуальные на момент установки. Подходящее оборудование означает, что оно одобрено признанной на национальном уровне испытательной лабораторией, такой как Factory Mutual (FM) или Underwriters Laboratories (UL).

  Новая электрическая проводка, а также модификации, расширения или замены существующей проводки должны соответствовать требованиям NEC, Массачусетского электротехнического кодекса и OSHA. К электропроводке предъявляются дополнительные требования:

  • Проводники, входящие в коробки, шкафы или арматуру, должны быть защищены от истирания, а отверстия, через которые вводятся проводники, должны быть надежно закрыты;
  • Неиспользуемые отверстия в шкафах, ящиках и светильниках должны быть надежно закрыты;
  Розетки
  • GFCI должны быть установлены там, где есть опасность проникновения воды; например, вокруг раковин, водоочистных сооружений и т. д.;
  • Все новые электрические розетки должны быть трехконтактными; и
  • Электрическая проводка, компоненты и приспособления должны иметь надлежащие характеристики для места их установки.

  4.1 Ограждение

  Электрические системы должны быть ограждены для предотвращения случайного контакта с проводниками под напряжением. Ниже приведены требования к ограждению токоведущих частей:

  • Токоведущие части электрооборудования, работающего под напряжением 50 вольт или выше над землей, должны быть защищены от случайного прикосновения;
  • Надлежащая охрана может быть обеспечена за счет использования одобренного шкафа или другого одобренного корпуса или путем размещения в комнате или хранилище, доступном только для квалифицированных лиц; и
  • Если электрооборудование расположено в зоне, где оно потенциально может быть повреждено, корпус или ограждение должны быть достаточно прочными, чтобы предотвратить такое повреждение.

  4.2 Электрооборудование

  К электрическому оборудованию должен быть обеспечен достаточный доступ и рабочее пространство, чтобы можно было легко и безопасно эксплуатировать и обслуживать оборудование. Перед всем электрическим оборудованием, таким как электрические панели и распределительные коробки, должно быть обеспечено рабочее пространство в 36 дюймов.

  Новые установки электрических панелей, распределительных коробок или любого другого электрического оборудования, требующего обслуживания, осмотра или технического обслуживания, когда оно находится под напряжением, должны пройти анализ арочного пробоя и приближения в соответствии с требованиями стандарта NFPA 70E.

  Ниже приведены дополнительные требования к электрическим панелям и разъединительным коробкам:

  • Разъединительные коробки должны иметь четкую маркировку с указанием напряжения и оборудования, которое она питает, за исключением случаев, когда разъединитель расположен и расположен таким образом, чтобы его назначение было очевидным;
  • Должен быть свободный путь от распределительной коробки к оборудованию, которое она питает;
  • Электрические панели должны открываться не менее чем на 90 градусов; и
  • Дверцы панелей и распределительных коробок должны всегда оставаться закрытыми, когда они не обслуживаются.

  4. 3 Электрические помещения и шкафы

  К электрическим помещениям и шкафам предъявляются следующие требования:

  • Запрещается хранение любых материалов в помещениях, предназначенных для электрооборудования;
  • Только квалифицированным лицам разрешается входить в помещения высокого напряжения (более 600 вольт);
  • Помещения с высоким напряжением всегда должны быть заперты; и
  • Входы в помещения и другие охраняемые помещения, содержащие открытые электрические части под напряжением 50 вольт или более над землей, должны быть снабжены постоянными табличками с надписью «ОПАСНОСТЬ – ВЫСОКОЕ НАПРЯЖЕНИЕ – НЕ ДОПУСКАТЬ».

  4.4 Опасные зоны

  Опасные зоны — это зоны, в которых может существовать опасность пожара или взрыва из-за присутствия легковоспламеняющихся газов или паров, легковоспламеняющихся жидкостей, горючей пыли или воспламеняющихся волокон или летучих веществ. Электрическое оборудование, инструменты и системы могут стать источником возгорания в этих местах.

  Компоненты электрической системы и электрические инструменты должны быть спроектированы и изготовлены таким образом, чтобы их можно было устанавливать и использовать в опасных зонах. Электрооборудование должно быть отнесено к классу I, II или III для следующих областей:

  • Класс I для зон, в которых могут присутствовать горючие пары, жидкости или газы;
  • Класс II для зон, в которых может присутствовать горючая пыль; и
  • Класс III для зон, в которых могут присутствовать воспламеняющиеся волокна.

  5. ОБУЧЕНИЕ

  Для сотрудников MBL, чьи обычные служебные обязанности не предполагают контакта с электрическими цепями под напряжением 50 вольт и более над землей, обучение не требуется.

  Общая подготовка по электробезопасности требуется для неквалифицированных лиц, чьи обычные рабочие обязанности не предполагают контакта с токоведущими электрическими частями, работающими под напряжением 50 вольт или более, но выполняют следующие обязанности:

  • Использование ручных электроинструментов;
  • Обслуживание машин или оборудования с электрическим приводом; или
  • Выполнение работ по техническому обслуживанию или ремонту машин или оборудования с электрическим приводом.

  Квалифицированный персонал должен пройти обучение в соответствии с требованиями к обучению в соответствии с последним стандартом NFPA 70E.

  Сотрудники должны пройти обучение перед назначением обязанностей, предусмотренных настоящей политикой. Переподготовка потребуется всякий раз, когда сотрудник демонстрирует отсутствие необходимых знаний или навыков для безопасной работы с электрическими системами или рядом с ними.

  Электробезопасность — Электробезопасность

  Электричество ведет себя одинаково независимо от того, в какой стране вы находитесь. Неважно, находитесь ли вы в Америке или Европе, Азии или Африке. Также не имеет значения, являетесь ли вы электриком, научным сотрудником, инженером или даже офисным работником, выполняющим случайный ремонт по дому. Если вы прикоснетесь к опасной части цепи, находящейся под напряжением, ваша жизнь будет в опасности. В этом смысле простое соблюдение местных национальных норм имеет меньшее значение, чем понимание основных принципов электробезопасности. Эта страница, в частности, намеренно написана без каких-либо нормативных или нормативных требований.

  Если вы больше ничего не делаете, тогда хоть это сделай!

  Работа с электрическим оборудованием под напряжением может быть чрезвычайно опасной. Большинство установок и ремонтов могут и должны выполняться мертвыми, а не живыми. Это измененное ожидание, которое выросло из признания того, что слишком много рабочих погибло или серьезно пострадало, работая на электрическом оборудовании под напряжением или рядом с ним. Раньше от электриков требовалось выполнять установку и ремонт под напряжением. Уже нет! Мы узнали на собственном горьком опыте, что время, потраченное на то, чтобы правильно отключить оборудование, чтобы работать в полную силу, не только спасает жизни, но также время и деньги в долгосрочной перспективе. Работодатели, которые просят своих сотрудников сделать текущий ремонт, часто не понимают, какой риск связан с их людьми или их бизнесом. Работа в режиме реального времени должна выполняться только в крайнем случае и там, где работа в режиме реального времени невозможна, например, для некоторых типов тестирования и устранения неполадок.

  Фундаментальный аспект работы с мертвецами, наряду с Принципом №3, заключается в контроле источников опасной энергии. Без надлежащего контроля оборудование может быть непреднамеренно включено, пока люди работают с ним. Это может быть разрушительным. Фундаментальной передовой практикой в ​​​​электробезопасности является блокировка разъединителя или прерывателя навесным замком, чтобы поддерживать изоляцию на протяжении всего времени работы. Этот процесс называется блокировкой или блокировкой/маркировкой (LOTO).

  Многие страны и работодатели имеют высокоразвитые программы контроля опасных источников энергии, которые определяют, когда и как блокировать оборудование. Надежная политика блокировки потребует индивидуальных блокировок для каждого сотрудника и письменных процедур блокировки, когда требуется более одной точки изоляции. Каждый человек несет ответственность за блокировку и защиту своей собственной жизни. И наоборот, работодатель также несет ответственность за реализацию эффективной политики блокировки.

  Опасное напряжение не может быть обнаружено человеческим чутьем, пока не стало слишком поздно. Не полагайтесь на то, что шум исчезнет или погаснет свет. Он еще может быть живым. Также не стоит полагаться на собственные знания. Большинство людей, получивших удар током, удивлены: они были на 100% уверены, что цепь мертва. Тем не менее, они не провели тест для проверки.

  Надлежащий тест на отсутствие напряжения, иногда называемый проверкой нулевого напряжения (ZVV), всегда проводится с помощью контактного мультиметра или аналогичного тестера напряжения. Чтобы убедиться, что счетчик находится в надлежащем рабочем состоянии, его необходимо проверить на заведомо работающем источнике ДО И ПОСЛЕ измерения нулевого напряжения. Это называется процедурой ЖИВОЙ-МЕРТВЫЙ-ЖИВОЙ. Помните, что даже неисправный измеритель может показывать нулевое напряжение, поэтому вы должны доказать, что ваш измеритель работает.

  Электробезопасность требует достаточно глубоких технических знаний. Различные страны и местные администрации определяют квалифицированных по-разному. Это может быть лицензирование, завершение ученичества, формальное образование, обучение на рабочем месте или их комбинация. В конечном счете, важно одно: достаточно ли вы компетентны, чтобы работать с системой, чтобы распознавать опасности? Знаете ли вы, какие части находятся/могут быть под напряжением и на какое напряжение? Можете ли вы распознать, когда что-то не так? Можете ли вы следовать принципиальной схеме, чтобы помочь в поиске и устранении неполадок? Знаете ли вы, как правильно выбрать правильные инструменты и средства индивидуальной защиты (СИЗ), необходимые для выполнения задачи? Наконец, есть ли у вас практический опыт и методы позиционирования тела, чтобы обезопасить себя?

  Специалист с соответствующей квалификацией должен быть в состоянии ответить ДА на эти вопросы и чувствовать себя комфортно при этом. И наоборот, каждый квалифицированный человек должен также осознавать свои собственные ограничения.
