Защитное реле: виды, принцип работы и применение в электрических системах

Что такое защитное реле. Как работает защитное реле. Какие бывают виды защитных реле. Где применяются защитные реле в электрических системах. Каковы преимущества использования защитных реле.

Что такое защитное реле и как оно работает

Защитное реле — это автоматическое устройство, предназначенное для защиты электрических цепей и оборудования от аварийных режимов работы. Принцип действия защитного реле основан на срабатывании при определенных значениях контролируемого параметра (тока, напряжения, мощности и др.).

Основные функции защитного реле:

• Обнаружение аварийных режимов в электрической сети
• Отключение поврежденного участка цепи
• Сигнализация о возникновении аварийной ситуации
• Защита оборудования от повреждений

При срабатывании защитное реле изменяет состояние своих контактов, что приводит к отключению защищаемой цепи или включению сигнализации.

Основные виды защитных реле

В зависимости от контролируемого параметра различают следующие виды защитных реле:

• Реле тока — срабатывают при превышении заданного значения тока

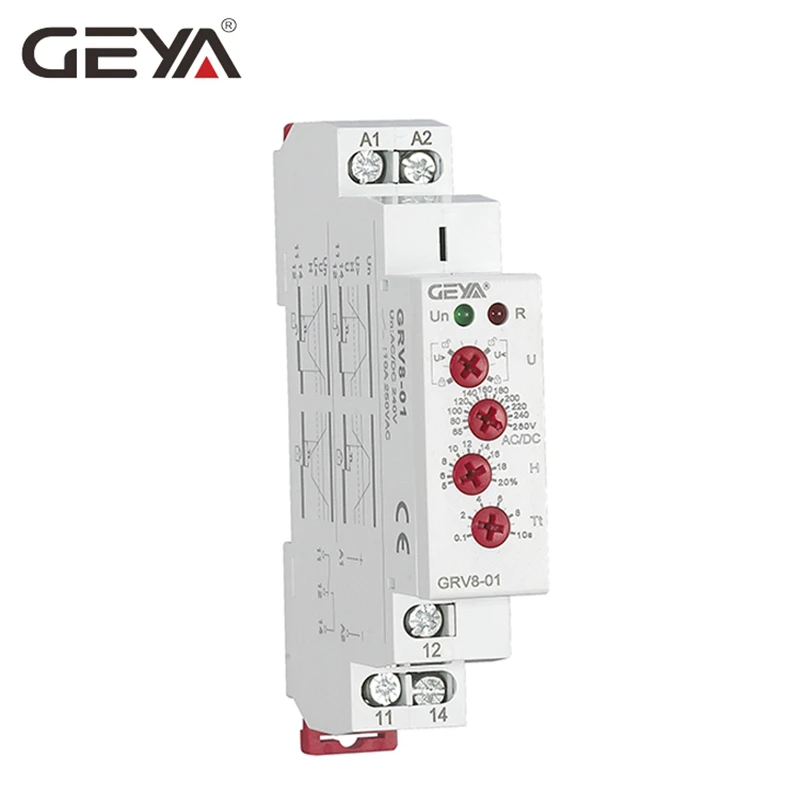

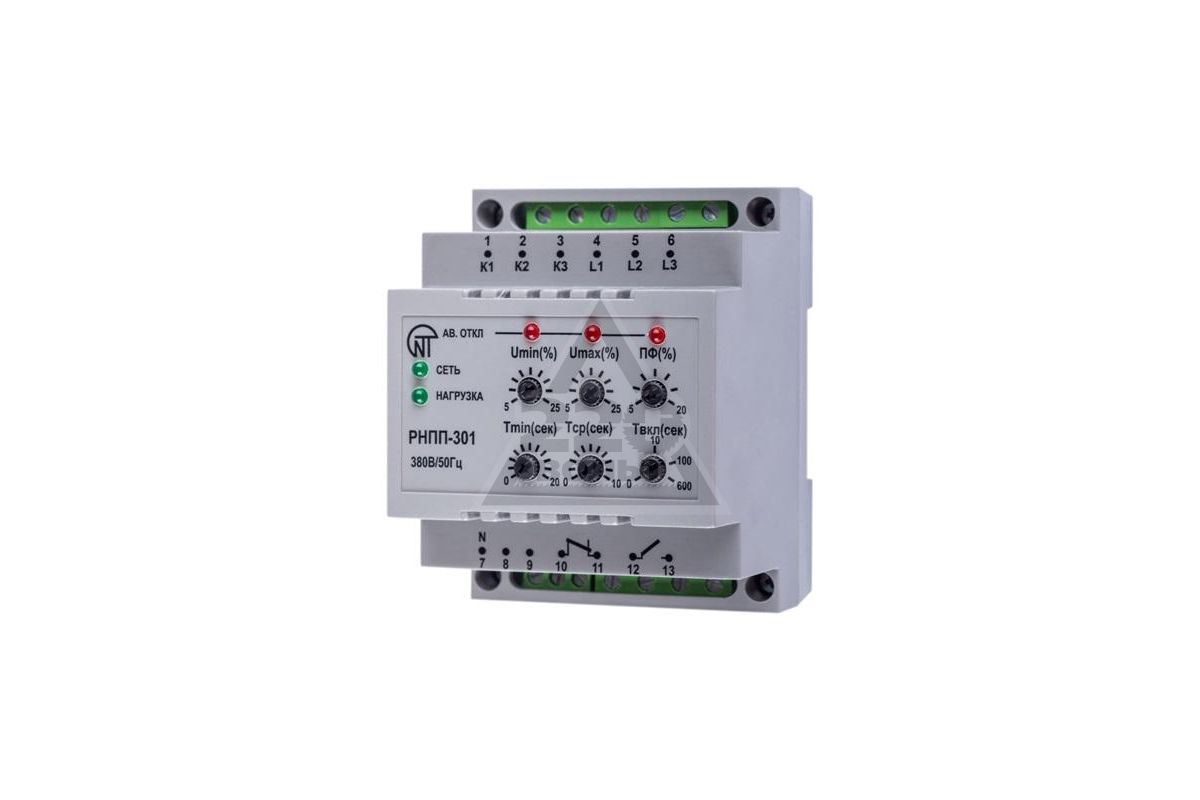

• Реле напряжения — реагируют на изменение напряжения
• Реле мощности — контролируют активную или реактивную мощность
• Реле частоты — срабатывают при отклонении частоты от номинальной
• Дифференциальные реле — реагируют на разность токов в разных точках цепи
• Газовые реле — срабатывают при выделении газа в маслонаполненном оборудовании

Также защитные реле различаются по принципу действия:

• Электромагнитные
• Индукционные
• Электронные (микропроцессорные)
• Тепловые

Где применяются защитные реле

Основные области применения защитных реле:

1. Системы релейной защиты в энергетике
2. Защита электродвигателей
3. Защита трансформаторов
4. Защита генераторов
5. Защита линий электропередачи
6. Защита распределительных устройств
7. Защита бытового электрооборудования

Защитные реле являются важнейшим элементом систем автоматики в электроэнергетике и промышленности, обеспечивая надежную и безопасную работу электрооборудования.

Принцип работы защитного реле тока

Рассмотрим принцип работы одного из самых распространенных видов — защитного реле тока:

1. Через измерительный трансформатор тока протекает контролируемый ток
2. При превышении установленного порога срабатывания реле приходит в действие
3. Замыкаются или размыкаются контакты реле
4. Подается сигнал на отключение выключателя защищаемой цепи
5. Происходит отключение аварийного участка

Современные микропроцессорные реле позволяют задавать сложные характеристики срабатывания и реализовывать различные алгоритмы защиты.

Преимущества использования защитных реле

Применение защитных реле в электрических системах дает следующие преимущества:

• Быстрое отключение поврежденных участков
• Предотвращение развития аварий
• Повышение надежности работы оборудования
• Снижение ущерба при авариях
• Уменьшение простоев оборудования
• Повышение безопасности персонала
• Возможность автоматизации защиты

Благодаря этим преимуществам защитные реле широко применяются во всех отраслях энергетики и промышленности.

Настройка и выбор уставок защитных реле

Правильная настройка защитных реле имеет большое значение для обеспечения селективной работы защиты. При выборе уставок необходимо учитывать:

• Параметры защищаемого оборудования
• Режимы работы электрической сети
• Требования селективности
• Чувствительность защиты
• Быстродействие

Настройка современных микропроцессорных реле производится с помощью специального программного обеспечения. Это позволяет реализовать сложные алгоритмы защиты и адаптировать ее работу к различным режимам.

Техническое обслуживание защитных реле

Для обеспечения надежной работы защитных реле необходимо проводить их периодическое техническое обслуживание, которое включает:

• Внешний осмотр
• Проверку механической части
• Проверку электрических характеристик
• Проверку взаимодействия с другими устройствами
• Комплексное опробование

Периодичность и объем технического обслуживания определяются нормативными документами. Своевременное и качественное обслуживание позволяет выявить дефекты на ранней стадии и предотвратить отказы защиты.

Перспективы развития защитных реле

Основные направления совершенствования защитных реле:

• Повышение функциональности микропроцессорных устройств
• Улучшение алгоритмов работы
• Повышение надежности
• Расширение коммуникационных возможностей
• Интеграция в цифровые подстанции
• Применение искусственного интеллекта

Развитие технологий позволит создавать более совершенные системы релейной защиты, обеспечивающие надежную работу энергосистем будущего.

Пуско-защитное реле РКТ6 для холодильника Атлант

Описание

Пускозащитное реле РКТ6 поставляется с завода-производителя Атлант с крышкой в сборе.

Состоит из теплового и пускового реле. Предназначено для запуска и защиты компрессора холодильника от перегрузки.

Технические характеристики РКТ6:

• Ток несрабатывания, А   –   1,2;
• Ток срабатывания, А  –   1,8;
• Максимальный ток срабатывания, А  – 6,3;
• Температура срабатывания, °С  –  130±10;
• Время срабатывания, сек  –  6-15.

Совместимость РКТ6 с моделями холодильника Атлант

Обратите внимание! Что при сборке компрессор может отличаться, поэтому перед покупкой крайне советуем посмотреть серию реле РКТ.

Список моделей:
КШД-150 300-60
КШД-215 280-45
КШД-256 280-45
МХМ-260
МХМ-2898
ХМ-411
ХМ-412
ХМ-4014
ХМ-5001
ХМ-5002

ХМ-5003
ХМ-5006
ХМ-5007
ММ-183
Морозильник М-7003
Морозильник М-7201
Морозильник М-7203
Морозильник М-7204
ХМ-4007
ХМ-4209
ХМ-4210
ХМ-4214
ХМ-4307
ХМ-5016
ХМ-5018
ХМ-5019
МХМ-1800
МХМ-1802
МХМ-1803
МХМ-1807
МХМ-1809
МХМ-1816
ХМ-5091
ХМ-5094
ХМ-5095
ХМ-5096
Морозильник М-7103
МХ-2822
МХ-2823
МХМ-2808
МХМ-2819
МХМ-2826
МХМ-2835
ХМ-4008
ХМ-4009
ХМ-4010
ХМ-4011
ХМ-4013
ХМ-4021
ХМ-4023
ХМ-4024
ХМ-4025
ХМ-4026
ХМ-5008
ХМ-5009
ХМ-5010
ХМ-5011
ХМ-5012
ХМ-5015
М-7184
ХМ-4012
МХ-2826

Схема работы реле РКТ Атлант: из чего состоит, способ подключения

Конструкция блока пускозащитного РТ-РКТ

Для того чтобы демонтировать и установить новое реле, нужно снять боковую крышку, отцепить изогнутые концы пружины (сжать концы и приподняв другой край пружины, вытянуть ее на себя). Снять крышку вместе с РКТ. Поддеть и вытащить реле из защитной крышки.

Защитное реле SET-10 Цена:2700 р.

Защитное реле KORF SET-16 используется для защиты однофазных двигателей со встроенными термоконтактами. Обеспечивает тепловую и электромагнитную защиту от короткого замыкания.



Цена : 2700

Код : 2491

Напряжение питания	220 В
Максимальный ток	10 А
Макс. сечение питающего кабеля	4 мм2
Макс. сечение кабеля переключателя	2,5 мм2

Используется для защиты однофазных двигателей со встроенными термоконтактами. Обеспечивает тепловую и электромагнитную защиту от короткого замыкания. Возможно подключение к одному реле нескольких вентиляторов, если общий ток всех двигателей не превышает номинальный ток защитного реле ( термокотакты двигателей соединяются последовательно). При подключении нескольких двигателей – термоконтакты подключаются последовательно.  Защитное реле KORF SET-16

 автоматическое выключения питания в случае превышения рабочего значения температуры или при возрастании тока двигателя больше установленного номинала. Возможно подключение к одному реле нескольких вентиляторов, если общий ток всех двигателей не превышает номинальный ток защитного реле ( термокотакты двигателей соединяются последовательно). При подключении нескольких двигателей – термоконтакты подключаются последовательно.  Автоматическое выключения питания в случае превышения рабочего значения температуры или при возрастании тока двигателя больше установленного номинала.

Производитель: SIEMENS

Пуско-защитное реле мотор-компрессора

В условиях круглосуточного пользования холодильником и цикличной работы холодильного агрегата включать пусковую обмотку при запусках двигателя вручную не представляется возможным. Для этой цели в агрегатах бытовых холодильников установлено пусковое реле.



Типы режимов пуска электродвигателей м/компрессоров бытовых холодильников:



Тип 1 – RSCR  — запуск через пускозащитное реле 8 и резистор R, работа через конденсатор С и рабочую обмотку.

1,2,3, — выводы обмоток электродвигателя, 4 – клеммная колодка, 5 – провод включения в сеть, 6 – терморегулятор, 7-реле тепловой защиты, 8 – реле пускозащитное.

Тип 2 — CSIR — запуск через пускозащитное реле 8 и конденсатор С , работа через рабочую обмотку.

1,2,3, — выводы обмоток электродвигателя, 4 – клеммная колодка, 5 – провод включения в сеть, 6 – терморегулятор, 7-реле тепловой защиты, 8 – реле пускозащитное

Тип 3 – RSIR  —  запуск через пускозащитное  реле  8 и резистор R, работа через индуктивность L и рабочую обмотку.

1,2,3, — выводы обмоток электродвигателя, 4 – клеммная колодка, 5 – провод включения в сеть, 6 – терморегулятор, 7-реле тепловой защиты, 8 – реле пускозащитное.

Реле пускозащитное РКТ

Принцип работы РКТ: напряжение на рабочую обмотку компрессора поступает через спираль с высоким удельным сопротивлением и затем через контакты биметаллической пластины. При увеличении тока, протекающего через рабочую обмотку компрессора, например при заклинивании или межвитковом замыкании, спираль разогревается, и установленная в непосредственной близости от нее биметаллическая пластина с контактами вследствие нагрева изменяет свою форму и размыкает цепь. Позисторная часть реле работает следующим образом: в холодном состоянии позистор имеет сопротивление около 30 Ом. При запуске через него и конденсатор на пусковую обмотку компрессора подается напряжение смещения, которое и запускает компрессор. При возникновении каких либо проблем с пусковой обмоткой ток через позистор увеличивается, при нагреве его сопротивление резко увеличивается и компрессор не запускается.

реле РКТ-1…РКТ-6

температура срабатывания 120-140 С
температур возврата 60 — 75 С
Ток срабатывания (пусковой ток) (при t=80 С)

РКТ-1  1,5 А

РКТ-2  1,8 А

РКТ-3  2,5 А

РКТ-4  3,0 А
Максимальный ток срабатывания (при t=25 С)

РКТ-1 5 А

РКТ-2 6,3 А

РКТ-3  8 А

РКТ-4  11,5 А
Время срабатывания 6-15 сек
параметры пусковых реле PT, РТ-1 (позистор)
 РТ
номинальное сопротивление (при 25 . С) 33+-8,5 Ом
потребляемая мощность 4,3 Вт
Время срабатывания 0,6-2,0 сек.
Время возврата 100 сек
Максимальное напряжение 500 В
РТ-1
номинальное сопротивление 3,3+-1 Ом
потребляемая мощность 4,3 Вт
Время срабатывания 0,6-2,0 сек
Время возврата 100 сек
Максимальное напряжение 200 В

Программно-конфигурируемое защитное реле

Адрес e-mail (Логин)*

ФИО*

Наименование компании*

Должность*

Телефон*

Страна* РоссияБелоруссияУкраинаКазахстанАвстралияАвстрияАзербайджанАлбанияАлжирАмериканские Виргинские островаАнгильяАнголаАндорраАнтарктидаАнтигуа и БарбудаАнтильские островаАрабские ЭмиратыАргентинаАрменияАрубаАфганистанБагамские островаБангладешБарбадосБахрейнБеларусьБелизБельгияБенинБермудские островаБолгарияБоливияБосния и ГерцеговинаБотсванаБразилияБританские Виргинские островаБританские территории в Индийском ОкеанеБрунейБуркина ФасоБурундиБутанВануатуВатиканВеликобританияВенгрияВенесуэллаВосточный ТиморВьетнамГабонГаитиГамбияГанаГваделупаГватемалаГвианаГвинеяГвинея-БиссауГерманияГибралтарГондурасГонконгГренадаГренландияГрецияГрузияГуанаДанияДемократическая республика КонгоДжибутиДоминикаДоминиканская РеспубликаЕгипетЗамбияЗападная СахараЗимбабвеИзраильИндияИндонезияИорданияИракИранИрландияИсландияИспанияИталияЙеменКабо-ВердеКазахстанКаймановы островаКамбоджаКамерунКанадаКатарКенияКипрКиргизияКирибатиКитайКокосовые островаКолумбияКоморосКонгоКорея (Северная)Корея (Южная)Коста РикаКот-Д`ивуарКубаКувейтЛаосЛатвияЛесотоЛиберияЛиванЛивияЛитваЛихтенштейнЛюксембургМаврикийМавританияМадагаскарМайоттаМакаоМакедонияМалавиМалайзияМалиМальдивыМальтаМартиникаМаршалские островаМексикаМикронезияМозамбикМолдавияМонакоМонголияМонтсерратМороккоМьянмаНамибияНауруНепалНигерНигерияНидерландыНикарагуаНиуэНовая ЗеландияНовая КаледонияНорвегияОманОстров БувеОстров НорфолкОстров ПиткэрнОстров РождестваОстров Св. ЕленыОстрова КукаОстрова Сен-Пьер и МикелонОстрова Сент-Киттс и НевисОстрова Тёркс и КайкосОстрова Уоллис и ФутунаОстрова Херд и МакдоналдОстрова Шпицберген и Ян-МайенПакистанПалауПалестинаПанамаПапуа Новая ГвинеяПарагвайПеруПольшаПортугалияПуэрто РикоРеюньонРоссияРуандаРумынияСШАСамоаСан-МариноСанта-ЛючияСаудовская АравияСвазилендСейшеллыСенегалСент-Винсент и ГренадиныСербияСингапурСирияСловакияСловенияСоломоновы островаСомалиСуданСуринамСьерра-ЛеонеТаджикистанТаиландТайваньТанзанияТогоТокелауТонгаТринидад и ТобагоТувалуТунисТуркменистанТурцияУгандаУзбекистанУкраинаУругвайФарерские островаФижиФилиппиныФинляндияФолклендские островаФранцияФранцузская ПолинезияХорватияЦентральноафриканская РеспубликаЧадЧерногорияЧехияЧилиШвейцарияШвецияШри-ЛанкаЭквадорЭкваториальная ГвинеяЭль СальвадорЭритреяЭстонияЭфиопияЮАРЮжная Георгия и Южные Сандвичевы островаЮжные Французские территорииЯмайкаЯпония

Город* АбазаАбаканАбдулиноАбинскАгидельАгрызАдыгейскАзнакаевоАзовАк-ДовуракАксайАлагирАлапаевскАлатырьАлданАлейскАлександровАлександровскАлександровск-СахалинскийАлексеевкаАлексинАлзамайАлупкаАлуштаАльметьевскАмурскАнадырьАнапаАнгарскАндреапольАнжеро-СудженскАниваАпатитыАпрелевкаАпшеронскАрамильАргунАрдатовАрдонАрзамасАркадакАрмавирАрмянскАрсеньевАрскАртемАртемовскАртемовскийАрхангельскАсбестАсиноАстраханьАткарскАхтубинскАхтубинск-7АчинскАшаБабаевоБабушкинБавлыБагратионовскБайкальскБаймакБакалБаксанБалабановоБалаковоБалахнаБалашихаБалашовБалейБалтийскБарабинскБарнаулБарышБатайскБахчисарайБежецкБелая КалитваБелая ХолуницаБелгородБелебейБелевБелинскийБеловоБелогорскБелозерскБелокурихаБеломорскБелорецкБелореченскБелоусовоБелоярскийБелыйБердскБерезникиБерезовскийБесланБийскБикинБилибиноБиробиджанБирскБирюсинскБирючБлаговещенскБлагодарныйБобровБогдановичБогородицкБогородскБоготолБогучарБодайбоБокситогорскБолгарБологоеБолотноеБолоховоБолховБольшой КаменьБорБорзяБорисоглебскБоровичиБоровскБоровск-1БородиноБратскБронницыБрянскБугульмаБугурусланБуденновскБузулукБуинскБуйБуйнакскБутурлиновкаВалдайВалуйкиВелижВеликие ЛукиВеликие Луки-1Великий НовгородВеликий УстюгВельскВеневВерещагиноВереяВерхнеуральскВерхний ТагилВерхний УфалейВерхняя ПышмаВерхняя СалдаВерхняя ТураВерхотурьеВерхоянскВесьегонскВетлугаВидноеВилюйскВилючинскВихоревкаВичугаВладивостокВладикавказВладимирВолгоградВолгодонскВолгореченскВолжскВолжскийВологдаВолодарскВолоколамскВолосовоВолховВолчанскВольскВольск-18ВоркутаВоронежВоронеж-45ВорсмаВоскресенскВоткинскВсеволожскВуктылВыборгВыксаВысоковскВысоцкВытеграВышний ВолочекВяземскийВязникиВязьмаВятские ПоляныГаврилов ПосадГаврилов-ЯмГагаринГаджиевоГайГаличГатчинаГвардейскГдовГеленджикГеоргиевскГлазовГолицыноГорбатовГорно-АлтайскГорнозаводскГорнякГородецГородищеГородовиковскГородской округ ЧерноголовкаГороховецГорячий КлючГрайворонГремячинскГрозныйГрязиГрязовецГубахаГубкинГубкинскийГудермесГуковоГулькевичиГурьевскГусевГусиноозерскГусь-ХрустальныйДавлекановоДагестанские ОгниДалматовоДальнегорскДальнереченскДаниловДанковДегтярскДедовскДемидовДербентДесногорскДжанкойДзержинскДзержинскийДивногорскДигораДимитровградДмитриевДмитровДмитровскДноДобрянкаДолгопрудныйДолинскДомодедовоДонецкДонскойДорогобужДрезнаДубнаДубовкаДудинкаДуховщинаДюртюлиДятьковоЕвпаторияЕгорьевскЕйскЕкатеринбургЕлабугаЕлецЕлизовоЕльняЕманжелинскЕмваЕнисейскЕрмолиноЕршовЕссентукиЕфремовЖелезноводскЖелезногорскЖелезногорск-ИлимскийЖердевкаЖигулевскЖиздраЖирновскЖуковЖуковкаЖуковскийЗавитинскЗаводоуковскЗаволжскЗаволжьеЗадонскЗаинскЗакаменскЗаозерныйЗаозерскЗападная ДвинаЗаполярныйЗарайскЗаречныйЗаринскЗвениговоЗвенигородЗверевоЗеленогорскЗеленоградЗеленоградскЗеленодольскЗеленокумскЗерноградЗеяЗимаЗлатоустЗлынкаЗмеиногорскЗнаменскЗубцовЗуевкаИвангородИвановоИвантеевкаИвдельИгаркаИжевскИзбербашИзобильныйИланскийИнзаИнкерманИнсарИнтаИпатовоИрбитИркутскИркутск-45ИсилькульИскитимИстраИстра-1ИшимИшимбайЙошкар-ОлаКадниковКазаньКалачКалач-на-ДонуКалачинскКалининградКалининскКалтанКалугаКалязинКамбаркаКаменкаКаменногорскКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКамешковоКамызякКамышинКамышловКанашКандалакшаКанскКарабановоКарабашКарабулакКарасукКарачаевскКарачевКаргатКаргопольКарпинскКарталыКасимовКаслиКаспийскКатав-ИвановскКатайскКачканарКашинКашираКашира-8КедровыйКемеровоКемьКерчьКизелКизилюртКизлярКимовскКимрыКингисеппКинельКинешмаКиреевскКиренскКиржачКирилловКиришиКировКировградКирово-ЧепецкКировскКирсКирсановКиселевскКисловодскКлимовскКлинКлинцыКнягининоКовдорКовровКовылкиноКогалымКодинскКозельскКозловкаКозьмодемьянскКолаКологривКоломнаКолпашевоКолпиноКольчугиноКоммунарКомсомольскКомсомольск-на-АмуреКонаковоКондопогаКондровоКонстантиновскКопейскКораблиноКореновскКоркиноКоролевКорочаКорсаковКоряжмаКостеревоКостомукшаКостромаКотельникиКотельниковоКотельничКотласКотовоКотовскКохмаКрасавиноКрасноармейскКрасновишерскКрасногорскКраснодарКрасное СелоКраснозаводскКраснознаменскКраснокаменскКраснокамскКрасноперекопскКраснослободскКраснотурьинскКрасноуральскКрасноуфимскКрасноярскКрасный КутКрасный СулинКрасный ХолмКременкиКронштадтКропоткинКрымскКстовоКубинкаКувандыкКувшиновоКудымкарКузнецкКузнецк-12Кузнецк-8КуйбышевКулебакиКумертауКунгурКупиноКурганКурганинскКурильскКурловоКуровскоеКурскКуртамышКурчатовКусаКушваКызылКыштымКяхтаЛабинскЛабытнангиЛаганьЛадушкинЛаишевоЛакинскЛангепасЛахденпохьяЛебедяньЛениногорскЛенинскЛенинск-КузнецкийЛенскЛермонтовЛеснойЛесозаводскЛесосибирскЛивныЛикино-ДулевоЛипецкЛипкиЛискиЛихославльЛобняЛодейное ПолеЛомоносовЛосино-ПетровскийЛугаЛузаЛукояновЛуховицыЛысковоЛысьваЛыткариноЛьговЛюбаньЛюберцыЛюбимЛюдиновоЛянторМагаданМагасМагнитогорскМайкопМайскийМакаровМакарьевМакушиноМалая ВишераМалгобекМалмыжМалоархангельскМалоярославецМамадышМамоновоМантуровоМариинскМариинский ПосадМарксМахачкалаМглинМегионМедвежьегорскМедногорскМедыньМежгорьеМеждуреченскМезеньМеленкиМелеузМенделеевскМензелинскМещовскМиассМикуньМиллеровоМинеральные ВодыМинусинскМиньярМирныйМихайловМихайловкаМихайловскМичуринскМогочаМожайскМожгаМоздокМончегорскМорозовскМоршанскМосальскМоскваМосковскийМуравленкоМурашиМурманскМуромМценскМыскиМытищиМышкинНабережные ЧелныНавашиноНаволокиНадымНазаровоНазраньНазываевскНальчикНаримановНаро-ФоминскНарткалаНарьян-МарНаходкаНевельНевельскНевинномысскНевьянскНелидовоНеманНерехтаНерчинскНерюнгриНестеровНефтегорскНефтекамскНефтекумскНефтеюганскНеяНижневартовскНижнекамскНижнеудинскНижние СергиНижние Серги-3Нижний ЛомовНижний НовгородНижний ТагилНижняя СалдаНижняя ТураНиколаевскНиколаевск-на-АмуреНикольскНикольскоеНовая ЛадогаНовая ЛяляНовоалександровскНовоалтайскНовоаннинскийНововоронежНоводвинскНовозыбковНовокубанскНовокузнецкНовокуйбышевскНовомичуринскНовомосковскНовопавловскНоворжевНовороссийскНовосибирскНовосильНовосокольникиНовотроицкНовоузенскНовоульяновскНовоуральскНовохоперскНовочебоксарскНовочеркасскНовошахтинскНовый ОсколНовый УренгойНогинскНолинскНорильскНоябрьскНурлатНытваНюрбаНяганьНязепетровскНяндомаОблучьеОбнинскОбояньОбьОдинцовоОжерельеОзерскОзерыОктябрьскОктябрьскийОкуловкаОлекминскОленегорскОленегорск-1Оленегорск-2Оленегорск-4ОлонецОмскОмутнинскОнегаОпочкаОрёлОренбургОрехово-ЗуевоОрловОрскОсаОсинникиОсташковОстровОстровнойОстрогожскОтрадноеОтрадныйОхаОханскОчерПавловоПавловскПавловский ПосадПалласовкаПартизанскПевекПензаПервомайскПервоуральскПеревозПересветПереславль-ЗалесскийПермьПестовоПетергофПетров ВалПетровскПетровск-ЗабайкальскийПетрозаводскПетропавловск-КамчатскийПетуховоПетушкиПечораПечорыПикалевоПионерскийПиткярантаПлавскПластПлесПовориноПодольскПодпорожьеПокачиПокровПокровскПолевскойПолесскПолысаевоПолярные ЗориПолярныйПоронайскПорховПохвистневоПочепПочинокПошехоньеПравдинскПриволжскПриморскПриморско-АхтарскПриозерскПрокопьевскПролетарскПротвиноПрохладныйПсковПугачевПудожПустошкаПучежПушкинПушкиноПущиноПыталовоПыть-ЯхПятигорскРадужныйРайчихинскРаменскоеРассказовоРевдаРежРеутовРжевРодникиРославльРоссошьРостовРостов-на-ДонуРошальРтищевоРубцовскРудняРузаРузаевкаРыбинскРыбноеРыльскРяжскРязаньСакиСалаватСалаирСалехардСальскСамараСанкт-ПетербургСаранскСарапулСаратовСаровСасовоСаткаСафоновоСаяногорскСаянскСветлогорскСветлоградСветлыйСветогорскСвирскСвободныйСебежСевастопольСеверо-КурильскСеверобайкальскСеверодвинскСевероморскСевероуральскСеверскСевскСегежаСельцоСеменовСемикаракорскСемилукиСенгилейСерафимовичСергачСергиев ПосадСергиев Посад-7СердобскСеровСерпуховСертоловоСестрорецкСибайСимСимферопольСковородиноСкопинСлавгородСлавскСлавянск-на-КубаниСланцыСлободскойСлюдянкаСмоленскСнегириСнежинскСнежногорскСобинкаСоветскСоветская ГаваньСоветскийСоколСолигаличСоликамскСолнечногорскСолнечногорск-2Солнечногорск-25Солнечногорск-30Солнечногорск-7Соль-ИлецкСольвычегодскСольцыСольцы 2СорочинскСорскСортавалаСосенскийСосновкаСосновоборскСосновый БорСосногорскСочиСпас-ДеменскСпас-КлепикиСпасскСпасск-ДальнийСпасск-РязанскийСреднеколымскСреднеуральскСретенскСтавропольСтарая КупавнаСтарая РуссаСтарицаСтародубСтарый КрымСтарый ОсколСтерлитамакСтрежевойСтроительСтруниноСтупиноСуворовСудакСуджаСудогдаСуздальСуоярвиСуражСургутСуровикиноСурскСусуманСухиничиСухой ЛогСызраньСыктывкарСысертьСычевкаСясьстройТавдаТаганрогТайгаТайшетТалдомТалицаТамбовТараТарко-СалеТарусаТатарскТаштаголТверьТебердаТейковоТемниковТемрюкТерекТетюшиТимашевскТихвинТихорецкТобольскТогучинТольяттиТомариТоммотТомскТопкиТоржокТоропецТосноТотьмаТрехгорныйТрехгорный-1ТроицкТрубчевскТуапсеТуймазыТулаТулунТуранТуринскТутаевТындаТырныаузТюкалинскТюменьУваровоУглегорскУгличУдачныйУдомляУжурУзловаяУлан-УдэУльяновскУнечаУрайУреньУржумУрус-МартанУрюпинскУсинскУсманьУсольеУсолье-СибирскоеУссурийскУсть-ДжегутаУсть-ИлимскУсть-КатавУсть-КутУсть-ЛабинскУстюжнаУфаУхтаУчалыУярФатежФеодосияФокиноФроловоФрязиноФурмановХабаровскХадыженскХанты-МансийскХарабалиХаровскХасавюртХвалынскХилокХимкиХолмХолмскХотьковоЦивильскЦимлянскЧаданЧайковскийЧапаевскЧаплыгинЧебаркульЧебоксарыЧегемЧекалинЧелябинскЧердыньЧеремховоЧерепановоЧереповецЧеркесскЧермозЧерноголовкаЧерногорскЧернушкаЧерняховскЧеховЧехов-2Чехов-3Чехов-8ЧистопольЧитаЧкаловскЧудовоЧулымЧулым-3ЧусовойЧухломаШагонарШадринскШалиШарыповоШарьяШатураШахтерскШахтыШахуньяШацкШебекиноШелеховШенкурскШилкаШимановскШиханыШлиссельбургШумерляШумихаШуяЩекиноЩелкиноЩелковоЩербинкаЩигрыЩучьеЭлектрогорскЭлектростальЭлектроуглиЭлистаЭнгельсЭнгельс-19Энгельс-2ЭртильЮбилейныйЮгорскЮжаЮжно-СахалинскЮжно-СухокумскЮжноуральскЮргаЮрьев-ПольскийЮрьевецЮрюзаньЮхновЮхнов-1Юхнов-2ЯдринЯкутскЯлтаЯлуторовскЯнаулЯранскЯровоеЯрославльЯрцевоЯсногорскЯсныйЯхрома

Подписаться на рассылку новостей и спецпредложений:

Промышленное ПО

Приводы и контроллеры

Электрокомпоненты

После регистрации на вашу почту будут высланы регистрационные данные вашего личного кабинета.

Нажимая кнопку «Регистрация», подтверждаю свое согласие с условиями использования сайта.

ЗАЩИТНОЕ РЕЛЕ — это… Что такое ЗАЩИТНОЕ РЕЛЕ?

ЗАЩИТНОЕ РЕЛЕ

автоматпч. устройство в системах релейной защиты, к-рое приходит в действие (срабатывает) при определённом значении воздействующего на него внеш. управляющего сигнала. В зависимости от вида управляющего сигнала различают 3. р. тока, напряжения, -мощности, сопротивления и частоты. В качестве 3. р. применяют электромагн., нндукц. , ферродинамич., магнитоэлектрич. реле и т. д., а также неэлектрич. реле, например газовые.

Большой энциклопедический политехнический словарь. 2004.

• ЗАЩИТНАЯ ТЕХНИКА
• ЗАЩИТНЫЕ МАТЕРИАЛЫ

Смотреть что такое «ЗАЩИТНОЕ РЕЛЕ» в других словарях:

• защитное реле — apsauginė relė statusas T sritis fizika atitikmenys: angl. protective relay vok. Schutzrelais, n; Sicherheitsrelais, n rus. защитное реле, n pranc. relais de protection, m …   Fizikos terminų žodynas

• защитное реле тока — rus дифференциальное реле (с), поляризованное реле (с) защиты; токовое реле (с) дифференциальной защиты; защитное реле (ж) тока eng differential relay, core balance safety relay, current measuring protective relay, differential switch relay fra… …   Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

• газовое защитное реле — — [Я. Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN gas bubble protective relay …   Справочник технического переводчика

• РЕЛЕ — (франц. relais, от relayer сменять, заменять) устройство для автоматич. коммутации электрич. цепей по сигналу извне. Состоит из релейного элемента (с двумя состояниями устойчивого равновесия) и группы электрич. контактов, к рые замыкаются (или… …   Большой энциклопедический политехнический словарь

• Реле газовое — 1.1. Реле газовое Защитное реле, приводящее в действие собственные коммутационные системы при образовании газа, потере изоляционной жидкости и потоке изоляционной жидкости в трансформаторах с жидкостной изоляцией, в том числе в силовых… …   Словарь-справочник терминов нормативно-технической документации

• защитное покрытие катушки реле — — [Я.Н. Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN relay coil serving …   Справочник технического переводчика

• реле защитное — Автоматическое устройство, скачкообразно меняющее двух или трехпозиционное электрофизическое состояние контактного или бесконтактного выхода вследствие непрерывного или дискретного управляющего входного воздействия. [РД 01.120.00 КТН 228 06]… …   Справочник технического переводчика

• защитное устройство — Устройство, срабатывание которого предотвращает опасную ситуацию в условиях ненормальной работы. [ГОСТ Р 52161.1 2004 (МЭК 60335 1:2001)] EN protective device device, the operation of which prevents a hazardous situation under abnormal operation… …   Справочник технического переводчика

• СТ СЭВ 250-76: Реле газовые — Терминология СТ СЭВ 250 76: Реле газовые: 3. 7. Вибропрочность Реле должны выдерживать вибрации поочередно в трех расположенных перпендикулярно относительно друг друга плоскостях при постоянном ускорении, равном 1,5 g и частоте от 5 до 150 Гц.… …   Словарь-справочник терминов нормативно-технической документации

• дифференциальное реле — rus дифференциальное реле (с), поляризованное реле (с) защиты; токовое реле (с) дифференциальной защиты; защитное реле (ж) тока eng differential relay, core balance safety relay, current measuring protective relay, differential switch relay fra… …   Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

Принцип действия пускозащитного реле холодильника и как его учитывать при ремонте ─ Блог

Холодильник – довольно-таки насыщенное автоматикой устройство. И для того, чтобы отрегулировать возникшую неполадку, пусть даже мелкую, нужно иметь хотя бы некоторое представление о принципах работы каждого узла и агрегата. Сегодня мы решили поговорить о функциональном назначении пускозащитного реле холодильника.

А нашими консультантами по данному вопросу выступят специалисты интернет-магазина запчастей к бытовой технике ALM-запчасти.

Знание принципов действия пускозащитного реле вам очень пригодятся, если ваш холодильник вдруг стал запускаться с перебоями.

Например, со второй-третьей попытки или, вообще, через раз. Как уже можно догадаться из названия, пускозащитное реле некоторым образом участвует в запуске работы мотора-компрессора после предусмотренного технологическим циклом перерыва в работе холодильника.

Принцип действия пускозащитного реле

Принцип действия пускового реле холодильника достаточно прост. Когда температура внутри камеры падает ниже заданной терморегулятором, то контакты терморегулятора замыкаются. В этот момент реле получает сигнал на запуск мотора-компрессора. Как правило, вместе с пусковым реле в том же корпусе находится тепловое защитное реле, которое защищает мотор от перегрузок и перегревания. Такое реле и называется пускозащитным.

При нормальной работе холодильника выше описанный процесс занимает примерно две секунды. Если за эти пару секунд мотор почему-либо не запустился, то срабатывает защита и мотор уже не запустится. Во всяком случае, пока не получит новый сигнал к началу работы. Далее компрессор работает до тех пор пока температура не достигнет заданной терморегулятором. По достижению нужной температуры срабатывает температурный датчик, контакты пускозащитного реле холодильника размыкаются и компрессор останавливается.

Когда же температура в камере вновь повысится сверх заданной, то весь цикл начинается по новой. Терморегулятор подает сигнал реле, контакты реле замыкаются, образуя замкнутую электрическую цепь, по которой электродвигатель получает электропитание. В момент пуска компрессор потребляет ток в 3-5 раз выше номинального. Это нужно, чтобы разогнать двигатель до рабочего состояния. Вот на это как раз и уходят те самые пару секунд, о которых шла речь выше.

Одновременно с запуском двигателя начинает нагреваться защитная пластина, вмонтированная в корпус пускозащитного реле холодильника. Если двигатель никак не запускается, то через несколько секунд пластина нагреется до температуры, при которой она начинает деформироваться (выгибаться) и размыкает контакты защитного теплового реле. Это и есть принцип срабатывания защитного механизма пускозащитного реле.

Как не сложно догадаться, следующая попытка запуска мотора-компрессора может быть предпринята системой лишь тогда, когда защитная пластина остынет и вернется в прежнее состояние и замкнет контакты теплового реле. Если последующие попытки запуска также окажутся неудачными – видимо, случилась поломка пускового реле холодильника. Эта деталь считается не ремонтопригодной, поэтому вышедшее из строя пускозащитное реле придется менять.

Как проверить исправность пускозащитного реле

Но не спешите покупать новую запчасть сразу. Сначала попытайтесь проверить исправность пускозащитного реле. Посмотрите, чтобы не было нарушено крепление. По правилам пускозащитное реле холодильника должно быть закреплено точно вертикально (ориентир – метка). Только так сердечник реле при получении сигнала тянется быстро, за те самые плановые пару секунд, и замкнет контакты цепи.

Если крепление не было нарушено – значит, нужно проверить само реле. То есть снять пускозащитное реле и «прозвонить» контакты. С основным массивом модификаций реле сориентироваться несложно, так как там всего одна пара контактов. А вот некоторые модификации – например, LS-08B и РТК-Х — имеют две пары контактов. Поэтому, при неисправности одной пары, цепь замыкается через планку контактодержателя.

Если где-то цепь «не прозванивается», то можно попробовать зачистить контакты и протереть их спиртом. В пускозащитном реле холодильника модификации РТП-1 можно попробовать подогнуть планку контактодержателя, чтобы цепь замыкалась плотнее, а контакты не расходились. Если же все эти ухищрения не привели реле в рабочее состояние – значит, нужно покупать новое! Или сначала проверить работу мотора-компрессора. Но это уже задача для квалифицированных мастеров сервисных служб. Самостоятельно вмешиваться в устройство электродвигателя специалисты Интернет-магазина ALM-запчасти не рекомендуют!



Защитное реле

Выберите категорию

Все Оборудование KORF » Центральные кондиционеры ANR » Центральные кондиционеры UTR » Компрессорно-конденсаторные блоки KSA » Компрессорно-конденсаторные блоки KSK » Чиллеры HBA » Чиллеры HBE » Вентиляторы WRW » Вентиляторы WNP » Вентиляторы крышные KW » Монтажные стаканы GTK » Воздухонагреватели водяные WWN » Воздухонагреватели электрические ELN » Воздухоохладители водяные WLO » Воздухоохладители фреоновые FLO » Пластинчатые шумоглушители SG » Перекрестноточные рекуператоры PR » Секции бактерицидные SBOW » Регулирующие заслонки ZR » Заслонка утепленная ZUT » Гибкие вставки WG » Кассетные фильтры FK » Кассетные фильтрующие вставки WKF » Карманные фильтры FKR » Карманные фильтрующие вставки WFR » Карманные фильтры укороченные FKU » Карманные фильтрующие вставки укороченные WFU » Противопожарные клапаны OKL-1D » Противопожарные клапаны OKL-1 » Противопожарные клапаны OKL-1K » Воздушно тепловые завесы PWZ-C W » Воздушно тепловые завесы PWZ-C E » Воздушно тепловые завесы PWZ-C H » Вентилятор дымоудаления KDS с выбросом в сторону » Вентилятор дымоудаления KDV с выбросом вверх » Осевой вентилятор подпора KSO » Осевой вентилятор подпора крышный KSP » Вентилятор радиальный дымоудаления KLR » Комплектующие для Вентиляторов ДУ КОРФ » Круглые вентиляторы WNK » Воздухонагреватели водяные WWK » Воздухонагреватели электрические ELK » Кассетные фильтры FKS » Заслонки регулирующие ZRK » Клапаны обратные KOK » Шумоглушители SGK » Кронштейны KRK и Быстроразъемные хомуты SKL » Блоки управления » Смесительные узлы SURP » Регулирующие клапаны и приводы » Датчики и термостаты » Защитное реле » Обвязка ККБ » Привода заслонок » Регуляторы мощности » Устройства управления Секциями бактерицидными » Устройство пуска двигателя » Циркуляционные Насосы » Комплектующие Насосов » Частотники » Комплектующие для Частотников Оборудование NED » Центральные кондиционеры AIRNED » Центральные кондиционеры LITENED » Компрессорно-конденсаторные блоки NSA » Компрессорно-конденсаторные блоки NSK » Чиллеры NBA » Вентиляторы VR » Вентиляторы VRN » Вентиляторы крышные VRK » Монтажные стаканы KPN » Воздухонагреватели водяные WH » Воздухонагреватели электрические EA » Воздухоохладители водяные RW » Воздухоохладители фреоновые RF » Пластинчатые шумоглушители NK » Перекрестноточные рекуператоры REC » Секции бактерицидные LB » Регулирующие заслонки CHR » Заслонка утепленная NCU » Гибкие вставки FH » Кассетные фильтры FRC » Вставки кассетные фильтрующие DFC » Карманные фильтры FRP » Вставки карманные фильтрующие DFP » Карманные фильтры FRU » Вставки карманные фильтрующие укороченные DFU » Противопожарные клапаны PPK-1D » Противопожарные клапаны PPK-1 » Противопожарные клапаны PPK-1K » Воздушно тепловые завесы CAP-N W » Воздушно тепловые завесы CAP-N E » Воздушно тепловые завесы CAP-N H » Вентилятор дымоудаления VDNS с выбросом в сторону » Вентилятор дымоудаления VDNV с выбросом вверх » Осевой вентилятор подпора VOC » Осевой вентилятор подпора крышный VOP » Вентилятор радиальный дымоудаления VTR » Комплектующие для Вентиляторов ДУ НЕД » Круглые вентиляторы KVR » Воздухонагреватели водяные KWH » Воздухонагреватели электрические KEA » Кассетные фильтры KFC » Заслонки регулирующие KCH » Клапаны обратные KOH » Шумоглушители KNK » Кронштейны KKV и Быстроразъемные хомуты HTK » Блоки управления » Смесительные узлы SMEX » Регулирующие клапаны и приводы » Датчики и термостаты » Защитное реле » Обвязка ККБ » Привода заслонок » Регуляторы мощности » Устройства управления Секциями бактерицидными » Устройство пуска двигателя » Циркуляционные Насосы » Комплектующие Насосов » Частотники » Комплектующие для Частотников Оборудование REMAK » Вентиляторы канальные RP » Крышные Вентиляторы RF » Пластинчатые Шумоглушители TKU » Нагреватели водяные VO » Нагреватели электрические EO » Охладители водяные CHV » Охладители фреоновые CHF » Рекуператоры перекрестноточные HRV » Смесительные узелы SUMX Оборудование VTS » Агрегаты VENTUS Оборудование Русклимат » Вентиляторы серии TUBE » Вентиляторы серии CFk MAX » Вентиляторы серии CFk VIM » Вентиляторы серии CFs » Вентиляторы серии ICF VIM » Вентиляторы серии CMF » Вентиляторы серии ECO » Вентиляторы серии FLOW » Вентиляторы серии RF » Вентиляторы серии TORNADO » Вентиляторы серии IRF VIM » Вентиляторы серии LINE » Вентиляторы серии RF-В VIM » Вентиляторы серии WIND » Вентиляторы серии RMV, IRMV » Вентиляторы серии RMV-HT, IRMV-HT » Вентиляторы серии EF Кухонные » Вентиляторы серии IEF Кухонные » Осевые вентиляторы AXW new » Осевые вентиляторы AXW-B » Вентиляторы осевые FN канальные (F-version) » Вентиляторы осевые FN с монтажной панелью (Q-version) » Вентиляторы осевые FRESH-K Оборудование ГРЕЕРС » Водяные Тепловентиляторы ВС » Электрические Тепловентиляторы ЕС » Дестратификаторы Д » Смесительные камеры КС » Воздушные завесы ЗВП » Автоматика Автоматика и Системы управления » Датчики и термостаты » Защитное реле » Обвязка ККБ » Привода заслонок » Регуляторы мощности » Устройства управления Секциями бактерицидными » Трехходовые клапана и сервоприводы » Устройство пуска двигателя » Циркуляционные Насосы » Комплектующие Насосов » Частотники » Комплектующие для Частотников

Защитные реле | Как работает реле защиты?

Подобно тому, как термостат решает проблему автоматизации управления кондиционером или печью в доме, реле защиты могут решать электрические проблемы.

Назначение реле защиты — обнаружение проблемы, в идеале на ее начальной стадии, и устранение или значительное уменьшение ущерба персоналу и / или оборудованию.

Следующие этапы иллюстрируют, как развивается электрическая проблема:
Этап 1: Когда проводники с хорошей изоляцией подвергаются воздействию таких источников повреждения, как влага, пыль, химические вещества, постоянная перегрузка, вибрация или просто нормальный износ, изоляция будет начинают медленно портиться. Такие небольшие изменения не будут очевидны сразу, пока повреждение не станет достаточно серьезным, чтобы вызвать электрическую неисправность. Защитные реле могут обнаруживать развитие проблемы, обнаруживая небольшие отклонения в токе, напряжении, сопротивлении или температуре.Из-за небольшой величины изменения только сложное устройство, такое как чувствительное реле защиты или монитор, может обнаружить эти условия и указать, что проблема может развиваться, прежде чем произойдет какое-либо дальнейшее повреждение.

Этап 2: По мере того, как проблема становится более серьезной, происходят дальнейшие изменения, такие как пробой изоляции, перегрев или перенапряжение. Поскольку переход от нормального к ненормальному очень велик, для отключения питания можно использовать традиционные устройства. Реле защиты также может использоваться для обеспечения дополнительной защиты, обнаруживая причины неисправности (перегрев, перенапряжение и т. Д.).) невозможно с предохранителями и автоматическими выключателями.

Этап 3: На этом этапе возникла проблема, которая привела к повреждению. Различные типы защитных реле и мониторов могут уменьшить или устранить повреждения, поскольку они обнаруживают проблемы раньше, чем традиционные устройства.

В качестве примера, если предприятие постоянно переустанавливает автоматические выключатели, заменяет предохранители или ремонтирует оборудование и не может определить причину проблемы, они могут испытывать перегрузки по току. В этом случае пользователь может установить реле защиты с функцией защиты от перегрузки по току.Реле измеряет ток (вход) и позволяет пользователю программировать пределы (настройки) в реле. Настройки обычно более чувствительны, чем предохранители или автоматические выключатели. Как только эти пределы превышены, реле защиты сработает внутренним переключателем (контактами реле). Пользователь имеет возможность использовать переключатель для включения света (индикация тревоги) или отключения питания (независимый расцепитель) до того, как возникнут более серьезные проблемы. Пользователь может использовать аварийную индикацию, чтобы помочь идентифицировать неисправное оборудование до того, как традиционное устройство устранит неисправность.

Защитное реле

— обзор

IA A Краткая история

Фундамент современной передачи электроэнергии был заложен в 1882 году, когда была построена станция Томаса Эдисона на Перл-Стрит, генератор постоянного тока и система радиальной передачи, используемая в основном для освещения Нью-Йорк. Развитие передачи переменного тока в Соединенных Штатах началось в 1885 году, когда Джордж Вестингауз купил патенты на системы переменного тока, разработанные Л. Голларом и Дж.Д. Гиббс из Франции. Энергетические системы переменного и постоянного тока в то время состояли из коротких радиальных линий между генераторами и нагрузками и обслуживали потребителей в непосредственной близости от генерирующих станций.

Первая высоковольтная линия электропередачи переменного тока в США была построена в 1890 году и прошла 20 км между водопадом Уилламетт в городе Орегон и Портлендом, штат Орегон. Технология передачи переменного тока быстро развивалась (Таблица I), и вскоре были построены многие линии переменного тока, но в течение нескольких лет большинство из них работали как изолированные системы.По мере увеличения расстояний передачи и роста спроса на электроэнергию возникла потребность в перемещении более крупных блоков мощности, стали важны факторы надежности, и начали строиться взаимосвязанные системы (электрические сети). Взаимосвязанные системы обеспечивают значительные экономические преимущества. Меньшее количество генераторов требуется в качестве резервной мощности на период пикового спроса, что снижает затраты на строительство для коммунальных предприятий. Точно так же требуется меньше генераторов во вращающемся резерве, чтобы справиться с внезапным, неожиданным увеличением нагрузки, что еще больше снижает инвестиционные затраты.Электросети также предоставляют коммунальным предприятиям возможности для выработки электроэнергии, позволяя использовать наименее дорогие источники энергии, доступные для сети в любое время. Энергетические системы продолжают расти, и типичные региональные электрические сети сегодня включают десятки крупных генерирующих станций, сотни подстанций и тысячи километров линий электропередачи. Развитие обширных региональных сетей и сетей в 1950-х и 1960-х годах привело к большей потребности в согласовании критериев проектирования, схем защитных реле и управления потоком мощности и привело к разработке компьютеризированных систем диспетчерского управления и сбора данных (SCADA).

ТАБЛИЦА I. Исторические тенденции в высоковольтной передаче электроэнергии

Напряжение системы (кВ)
Номинальное	Максимальное	Год введения	Типичный пропускная способность (МВт)	Типовая ширина полосы отвода (м)
Переменный ток
115	121	1915	50–200	15–25
230	242	1921	200–500	30–40
345	362	1952	400–1500	35–40
500	550	1964	1000–2500	35–45
765	800	1965	2000–5000	40–55
1100	1200	Протестировано 1970-е годы	3000–10000	50–75
Постоянный ток
50		1954	50–100	25–30
200	(± 100)	1961	200–500	30–35
500	(± 250)	1965	750–1500	30–35
800	(± 400)	1970	1500–2000	35–40
1000	(± 500)	1984	2000–3000	35–40
1200	(± 600)	1985	3000–6000	40–55

Первое коммерческое применение высоковольтной передачи постоянного тока было разработано R. Тюри во Франции на рубеже веков. Эта система состояла из ряда генераторов постоянного тока, подключенных последовательно к источнику для получения желаемого высокого напряжения. Позже были разработаны ионные преобразователи, и в 1930-х годах в штате Нью-Йорк был установлен демонстрационный проект на 30 кВ. Первая современная коммерческая система передачи постоянного тока высокого напряжения с использованием ртутных дуговых клапанов была построена в 1954 году и соединила подводным кабелем остров Готланд и материковую часть Швеции. С тех пор за ним последовали многие другие системы передачи постоянного тока, в последнее время использующие тиристорную технологию.Проекты включают воздушные линии и подземные кабели, а также подводные кабели, чтобы полностью использовать мощность постоянного тока, чтобы снизить стоимость передачи на большие расстояния, избежать проблем с реактивной мощностью, связанных с длинными кабелями переменного тока, и служат в качестве асинхронных связей между сетями переменного тока. .

Сегодня коммерческие энергосистемы с напряжением до 800 кВ переменного тока и ± 600 кВ постоянного тока работают по всему миру. Созданы и испытаны опытные образцы систем переменного тока напряжением от 1200 до 1800 кВ. Возможности передачи электроэнергии увеличились до нескольких тысяч мегаватт на линию, а экономия на масштабе привела к повышению номинальных характеристик оборудования подстанции.Распространены блоки трансформаторов сверхвысокого напряжения (СВН) мощностью 1500 МВА и выше. Подстанции стали более компактными, так как все шире используются шины с металлической обшивкой и газовая изоляция SF ₆ . Автоматическое регулирование выработки электроэнергии и потока мощности имеет важное значение для эффективной работы взаимосвязанных систем. Для этих приложений широко используются компьютеры и микропроцессоры.

IB Компоненты системы

Целью системы передачи электроэнергии является передача электроэнергии от генерирующих станций к центрам нагрузки или между регионами безопасным, надежным и экономичным способом при соблюдении применимых требований федеральных, государственных и местных органов власти. правила и положения.Удовлетворение этих потребностей наиболее эффективным и безопасным образом требует значительных капиталовложений в линии электропередачи, подстанции и оборудование для управления и защиты системы. Ниже приведены некоторые из основных компонентов современной системы передачи электроэнергии высокого напряжения.

Воздушные линии электропередачи передают электроэнергию от генерирующих станций и подстанций на другие подстанции, соединяющие центры нагрузки с электрической сетью, и передают блоки основной мощности на стыках между региональными сетями.Линии передачи высокого напряжения переменного тока представляют собой почти исключительно трехфазные системы (по три проводника на цепь). Для систем постоянного тока типичны биполярные линии (два проводника на цепь). Воздушные линии электропередачи рассчитаны на заданную мощность передачи при конкретном стандартизованном напряжении (например, 115 или 230 кВ). Уровни напряжения обычно основываются на экономических соображениях, и линии строятся с учетом будущего экономического развития в местности, где они заканчиваются.

Подземные кабели служат тем же целям, что и воздушные линии электропередачи.Подземные кабели требуют меньше полосы отчуждения, чем воздушные линии, но, поскольку они проложены под землей, их установка и обслуживание дороги. Подземная передача часто в 5–10 раз дороже, чем воздушная передача той же мощности. По этим причинам подземные кабели используются только в местах, где воздушное строительство небезопасно или технически неосуществимо, где земля для проезда недоступна или где местные власти требуют прокладки под землей.

Подстанции или коммутационные станции служат в качестве соединений и точек переключения для линий передачи, фидеров и цепей генерации, а также для преобразования напряжений до требуемых уровней.Они также служат точками для компенсации реактивной мощности и регулирования напряжения, а также для измерения электроэнергии. Подстанции имеют шинные системы с воздушной или газовой изоляцией (CGI). Основное оборудование может включать трансформаторы и шунтирующие реакторы, силовые выключатели, разъединители, батареи конденсаторов, устройства измерения тока и напряжения, измерительные приборы, разрядники для защиты от перенапряжения, реле и защитное оборудование, а также системы управления.

Преобразовательные подстанции переменного / постоянного тока — это специальные типы подстанций, на которых выполняется преобразование электроэнергии из переменного в постоянный (выпрямление) или из постоянного в переменный (инвертирование).Эти станции содержат обычное оборудование подстанции переменного тока и, кроме того, такое оборудование, как вентили преобразователя постоянного тока (тиристоры), соответствующее оборудование управления, преобразовательные трансформаторы, сглаживающие реакторы, реактивные компенсаторы и фильтры гармоник. Они также могут содержать дополнительные средства управления демпфированием или средства контроля устойчивости при переходных процессах.

Силовые трансформаторы используются на подстанциях для повышения или понижения напряжения и для регулирования напряжений. Для получения желаемого напряжения и поддержания соотношения фазовых углов используются разные схемы обмоток.Обычно используются автотрансформаторы и многообмоточные трансформаторы. Силовые трансформаторы обычно оснащены переключателями ответвлений под нагрузкой или без нагрузки для регулирования напряжения и могут иметь специальные обмотки для подачи электроэнергии на станцию. Фазовращатели, заземляющие трансформаторы и измерительные трансформаторы — это специальные типы трансформаторов.

Шунтирующие реакторы используются на подстанциях для поглощения реактивной мощности для регулирования напряжения в условиях низкой нагрузки и повышения стабильности системы. Они также помогают снизить переходные перенапряжения во время переключения.Специальные схемы шунтирующего реактора иногда используются для настройки линий передачи для гашения вторичной дуги в случае однополюсного переключения.

Силовые выключатели используются для переключения линий и оборудования, а также для отключения токов короткого замыкания во время аварийных ситуаций в системе. Срабатывание силового выключателя инициируется вручную оператором или автоматически цепями управления и защиты. В зависимости от изоляционной среды между главными контактами силовые выключатели делятся на типы с воздушной, масляной или газовой изоляцией (SF ₆ ).

Выключатели-разъединители используются для отключения или обхода линий, шин и оборудования в зависимости от условий эксплуатации или технического обслуживания. Выключатели-разъединители не подходят для отключения токов нагрузки. Однако они могут быть оснащены последовательными прерывателями для прерывания токов нагрузки.

Синхронные конденсаторы — это вращающиеся машины, которые улучшают стабильность системы и регулируют напряжения при различных нагрузках, обеспечивая необходимую реактивную мощность; они не распространены в Соединенных Штатах.Иногда они используются в преобразовательных подстанциях постоянного тока для обеспечения необходимой реактивной мощности, когда пропускная способность приемной системы переменного тока мала.

Шунтирующие конденсаторы используются на подстанциях для подачи реактивной мощности для регулирования напряжения в условиях большой нагрузки. Батареи шунтирующих конденсаторов обычно переключаются группами, чтобы минимизировать скачкообразные изменения напряжения.

Статические вольт-амперные реактивные компенсаторы (ВАР) сочетают в себе функции шунтирующих реакторов и конденсаторов, а также связанного с ними управляющего оборудования. В статических компенсаторах VAR часто используются конденсаторы с тиристорным управлением или насыщающийся реактор для получения более или менее постоянного напряжения в сети путем непрерывной регулировки реактивной мощности, передаваемой в энергосистему.

Ограничители перенапряжения состоят из последовательно соединенных блоков из нелинейного резистивного оксида цинка (ZnO) или карбида кремния (SiC), а иногда и из последовательных или шунтирующих разрядников. Ограничители перенапряжения используются для защиты трансформаторов, реакторов и другого основного оборудования от перенапряжений.

Стержневые зазоры служат той же цели, что и разрядники для защиты от перенапряжений, но с меньшей стоимостью, но с меньшей надежностью. В отличие от разрядников для защиты от перенапряжения, зазоры в стержнях при срабатывании вызывают короткое замыкание, что приводит к срабатыванию выключателя.

Конденсаторы серии

используются в линиях передачи на большие расстояния для уменьшения последовательного импеданса линии для управления напряжением.Снижение импеданса линии снижает реактивные потери в линии, увеличивает пропускную способность и улучшает стабильность системы.

Релейное и защитное оборудование устанавливается на подстанциях для защиты системы от аномальных и потенциально опасных состояний, таких как перегрузки, сверхтоки и перенапряжения, путем срабатывания силового выключателя.

Коммуникационное оборудование жизненно важно для потока информации и данных между подстанциями и центрами управления. Линия передачи, радио, микроволновая и волоконно-оптическая линии связи широко используются.

Центры управления, мозг любой электрической сети, используются для управления системой. Они состоят из сложных систем диспетчерского управления, систем сбора данных, систем связи и управляющих компьютеров.

Основы защитного реле энергосистемы

Защитное реле

IEEE определяет защитные реле как: «Реле, функция которых заключается в обнаружении неисправных линий или аппаратуры или других состояний энергосистемы ненормального или опасного характера и инициирования соответствующих действие схемы управления ».

Основы релейной защиты энергосистемы (фото предоставлено rbswitchgeargroup.com)

Реле обнаруживают и локализуют неисправности путем измерения электрических величин в энергосистеме, которые различаются в нормальных и недопустимых условиях. Самая важная роль реле защиты — это для первой защиты людей , а затем для защиты оборудования .

Во втором случае их задача — минимизировать ущерб и расходы, вызванные пробоями изоляции, которые (сверх перегрузок) инженеры по реле называют «неисправностями» .

Эти неисправности могут возникать в результате ухудшения изоляции или непредвиденных событий , например, удара молнии или отключения из-за контакта с деревьями и листвой.

Реле не обязаны работать во время нормальной работы, но должны немедленно активировать для обработки недопустимых состояний системы. Этот критерий немедленной готовности необходим, чтобы избежать серьезных отключений и повреждений частей или всей электросети.

Внедрение дифференциального реле для защиты трансформатора

Теоретически система реле должна быть способна реагировать на бесконечное количество отклонений , которые могут произойти в сети.

Однако на практике приходится идти на некоторые компромиссы, сравнивая риски. Достаточно сложно обеспечить стабильность и безопасность всей энергосистемы, если в схемах мониторинга, защиты и управления используются только локальные измерения. Одним из перспективных способов является разработка общесистемных механизмов защиты и контроля, дополняющих традиционные стратегии локальной и зональной защиты.

Для реализации таких механизмов синхронизированное измерение вектора может служить эффективным источником данных, из которого может быть извлечена критическая информация о состоянии системы.

Возможности синхронизированных векторных измерений теперь являются одной из функций, доступных в самых передовых реле защиты, имеющихся в продаже, и эта функция используется все шире.

Заголовок:	Защитные реле системы питания: основные концепции, промышленные устройства и механизмы связи — Руджирой Лиларуджи, доктор Луиджи Ванфретти
Формат:	PDF
Размер:	646 KB
Страницы:	35
Скачать:	Прямо здесь | Видео курсы | Членство | Загрузка обновлений

Защитное реле системы питания: основные концепции, устройства промышленного уровня и механизмы связи — Руджирой Лиларуджи, Др.Луиджи Ванфретти

Соответствующий контент EEP с рекламными ссылками

Реле защиты в энергосистеме

Реле защиты

Функции реле защиты

Защитные устройства, которые используются для защиты электрических системы и оборудование обычно выполняют одну или несколько функций. Защитный реле обнаруживают неисправные состояния и инициируют отключение автоматического выключателя. обесточьте неисправное оборудование или цепи до того, как это может привести к серьезным повреждениям.

1. Предупредить обслуживающий персонал об аномальных или потенциально опасных опасные условия или к тому, что цепь отключения находится под напряжением.
2. Автоматическое прерывание подачи тока к оборудованию, если возникает потенциально опасная неисправность.
3. Автоматически включать резервное оборудование по мере необходимости поддерживать работу системы.

Пример схемы реле защиты

Общие характеристики реле защиты

1. Надежность — Должны работать, когда должны.
2. Скорость — Должна быть в состоянии отреагировать на неисправность и изолировать поврежденное оборудование до того, как может произойти повреждение.
3. Простота — важна по экономическим причинам, а также для эффективности обслуживания.
4. Чувствительность — способность обнаруживать неисправность, как только она возникает — Следует изолировать только поврежденный участок.

Координация

Координация реле относится к срабатыванию защитного реле в надлежащей последовательности или порядке в системе электроснабжения.Это необходимо для предотвращения отключения исправной ветви в системе. Координация реле требуется для изоляции неисправной части с минимальным срабатыванием реле и автоматического выключателя.

Важность координации в схеме реле защиты

Зоны защиты

Охраняемые зоны устанавливаются для защиты определенных такие компоненты как:

• Генератор
• Трансформаторы
• Автобусы
• Двигатели

Номера устройств ANSI

Каждое реле в схеме защиты имеет определенные функции и реагирует на определенный тип неисправности, возникающей в энергосистеме.

Номера устройств ANSI. При проектировании систем электроснабжения стандартные номера устройств ANSI (Стандарт ANSI / IEEE C37. 2 Стандарт для функциональных номеров, сокращений и обозначений контактов устройств системы электроснабжения) определяют характеристики защитного устройства, такого как реле или автоматический выключатель. .

Образец обозначения устройства ANSI

Базовая защита

	Дифференциальное реле срабатывает когда есть разница между входящими и выходящими токами любой из трех фаз.	Защита от короткого замыкания генератора
	Результат поломки изоляция в одной из фазных обмоток	Защита генератора от замыканий на землю
	Может быть вызвано отключением поля выключателем или короткими замыканиями в обмотках возбуждения (ротора)	Генератор потери возбуждения поля
	Может случиться, когда не хватит поток пара в турбину для привода генератора	Защита двигателя генератора
	Реле отключает выключатель фидера, если возникает состояние перегрузки по току	Защита шины от перегрузки по току
	Если возникает состояние пониженного напряжения, реле подключает автоматические выключатели к нагрузкам на шине, которые могут быть поврежден из-за пониженного напряжения.	Защита от пониженного напряжения шины
	Если происходит заземление, реле определяет он и управляет сигнализацией, чтобы предупредить обслуживающий персонал	Обнаружение и защита шинного заземления
	Если неисправен трансформатор, ток через трансформаторы тока становится несимметричным.	Дифференциальная защита трансформатора Реле

Реле электронной защиты

В настоящее время большинство используемых реле защиты являются электронными из-за их большей точности и обеспечивают более тесную координацию системы.Кроме того, точность твердотельного реле выше, чем у электромеханических реле.

Одна из замечательных особенностей твердотельных реле — это сохранение истории работы. А когда реле объединены в сеть, они могут быть синхронизированы с главными часами, и все важные события могут быть записаны.

Связь

Реле электронной защиты может быть подключено с помощью соединений RS232 или RS 485 с локальным компьютером. Их можно использовать для настройки реле, мониторинга и поиска неисправностей.В частности, реле теперь предоставляют возможность подключения к сети Ethernet. Связь между реле в энергосистеме позволяет обмениваться входами и выходами через канал связи, тем самым уменьшая количество проводных соединений.

Связь реле защиты

Релейные системы общего назначения и системы защиты

CPS определяет реле как:
Переключатель, который используется для управления цепью или несколькими цепями с помощью сигнала или сигналов с низким энергопотреблением.Между цепью управления и управляемой цепью имеется изоляция, которая позволяет низковольтной проводке и устройствам управлять устройствами с более высоким напряжением и током. Доступно множество целей, конкретных функций, стилей монтажа, рабочих характеристик и пользовательских настроек.

• Помощь в выборе и приобретении универсальных и защитных реле.
• Установка в новое или существующее распределительное устройство.
• Обновление вашей системы для повышения безопасности, производительности и точности
• Бесплатная смета на ремонт отправлена ​​на наш объект
• Тестирование на месте для технического обслуживания
• Испытания на месте перед запуском и вводом в эксплуатацию
• Координационные исследования
• Снижение опасности дугового разряда
• GE Multilin, Schweitzer, Siprotec, ABB и все другие крупные производители

1. Релейные системы общего назначения
   1. Конструкция, номинальные характеристики, конструкция и рабочие характеристики позволяют адаптировать его к широкому спектру приложений.
   2. В зависимости от конструкции может использоваться в обычных и опасных зонах.
   3. Доступен в различных стилях, включая восьмеричное основание, квадратное основание, фланцевое, миниатюрное и герметичное.
2. Защитные релейные системы
   1. В случае неисправности или ненормального состояния он предназначен для подачи предупреждающего сигнала или инициирования отключения части электрической системы. Это делается с целью защиты определенных частей электрической системы от повреждений.
   2. Согласно определению Института инженеров по электротехнике и радиоэлектронике (IEEE), это «электрическое устройство, которое спроектировано так, чтобы реагировать на входные условия в установленном порядке и, после выполнения указанных условий, вызывать срабатывание контактов или подобное резкое изменение связанных электрические схемы управления ». В примечании добавляются дополнительные детали: «Входы обычно электрические, но могут иметь механические, тепловые или другие величины или комбинацию величин» (IEEE C37.90).
   3. Защитные реле могут быть закреплены или установлены в выдвижном корпусе.
   4. Электромеханическая, твердотельная и микропроцессорная конструкция.

Свяжитесь с компанией Coastal Power Systems для получения дополнительной информации о том, как мы можем помочь со всеми вашими потребностями в общих и защитных реле.

H.A.R.T | испытание защитного реле

Что такое защитное реле?

Защитные релейные системы являются важным аспектом электротехники, задействованной во всех энергосистемах, таких как системы высокого напряжения, для обеспечения безопасности и производительности.Проще говоря, защитное реле — это устройство, используемое для изоляции элемента, который не работает нормально, при обнаружении неисправности. Отклонения от нормы, которые постоянно проверяются посредством текущих измерений электрических величин, — это условия, относящиеся к напряжению, частоте, току и фазовому углу. Эти измерения могут считаться причиной тревоги, когда они превышают или занижены ожидаемыми значениями измерений. Если система защитных реле обнаруживает непредвиденную величину, реле выполняет процесс отключения автоматического выключателя, чтобы отключить неисправную часть системы питания.В современных релейных системах время реакции после обнаружения неисправности составляет всего несколько тысячных долей секунды. Различные стандарты определяют необходимое время срабатывания защитного реле. В больших энергосистемах требуется время, чтобы найти точное место повреждения после того, как релейная система отключила автоматический выключатель, чтобы отключить аварийный выключатель, однако в современных технологиях принято помечать эти системы, чтобы быстро найти, какие из них. система была запущена для определения неисправности.

Какие типы систем релейной защиты бывают?

Говоря обо всех типах систем защитных реле, можно было бы написать еще несколько сообщений в блоге, однако в этом вступлении к защитным реле мы не будем углубляться в эти типы, а вместо этого просто предоставим краткое описание некоторых из них. наиболее популярные типы. Защитные релейные системы можно условно разделить на три категории: типы в зависимости от конструкции, типы в соответствии с функцией и типы в зависимости от источника питания.

Типы реле защиты в зависимости от конструкции:

Первый тип реле, разобранный по конструкции, представляет собой электромеханические реле, которые могут быть дополнительно разбиты, однако для простоты электромеханические реле могут быть описаны как переключатели с электрическим приводом. Этот переключатель работает от четырех основных компонентов: электромагнита, якоря, пружины и набора электрических контактов. Изменения электрического тока вызывают движение или переключение в системе, что приводит к срабатыванию автоматического выключателя.

Реле максимального тока с индукционным диском — это еще один тип реле, которое классифицируется как электромагнитное реле. Свои названия они получили благодаря использованию в своей работе принципа индукции. Этот принцип заставляет электромагниты вращать диск, который, в свою очередь, приводит в действие контакт. Когда система достигает избыточного или пониженного тока, вращение диска изменяется, и контакты достигают друг друга, вызывая отключение.

Три других типа реле, как определено по их конструкции, являются статическими, цифровыми — это более новый тип и числовыми — которые почти идентичны цифровым, за исключением определенных технических характеристик.

Типы реле защиты в зависимости от функции:

Если говорить о реле по функциям, это относится к их защитным характеристикам. Эти различные типы определяются на реле по их номерам ANSI и включают в себя все следующее: реле максимального тока, обратное определенное максимальное время, дистанционное реле / ​​реле полного сопротивления, схему дифференциальной защиты по току, направленное реле и проверку синхронизма.

Типы реле защиты в зависимости от источника питания:

Последний способ классификации реле основан на их источнике питания.Реле с автономным питанием снижает затраты, связанные с необходимостью иметь отдельный источник питания, как и в других типах, и работает за счет энергии, получаемой от защищенной цепи. Реле с дополнительным питанием могут работать как от источника переменного, так и от постоянного тока в виде внешнего источника питания или батареи. Реле с двойным питанием более надежны, чем реле с дополнительным питанием, поскольку они имеют несколько аккумуляторов или зарядных устройств, которые могут находиться в режиме ожидания в качестве резервных.

Проверка реле защиты

Чтобы убедиться, что защитное реле работает должным образом и не требует замены, тестирование защитного реле должно быть еще одним аспектом регулярного планового технического обслуживания.Тестирование защитного реле может найти недостатки в вашем защитном реле, которые могут помешать ему обнаружить небольшие изменения в системе питания. Из-за различных типов защитных реле важно иметь возможность различать, какой у вас тип, и затем соответственно проводить тестирование защитного реле.

Рынок защитных реле | Рост, тенденции и прогноз (2020-2025)

Обзор рынка

Период обучения:

2018 — 2026 гг.

Самый быстрорастущий рынок:

Азиатско-Тихоокеанский регион

Крупнейший рынок:

Северная Америка

Нужен отчет, отражающий влияние COVID-19 на этот рынок и его рост?

Бесплатное скачивание Образец

Обзор рынка

Рынок защитных реле оценивался в 3 доллара США.73 миллиарда в 2019 году и, как ожидается, к 2025 году достигнет 4,98 миллиарда долларов США при расчетном среднегодовом темпе роста 5,98% за прогнозируемый период 2020-2025 годов. Защитное реле предназначено для отключения автоматического выключателя при возникновении электрического повреждения идентифицированы. Они помогают отсоединить идентифицированную неисправную часть от остальной цепи.

• С увеличением инвестиций в инфраструктурные проекты в различных регионах мира наблюдается рост энергопотребления в сочетании с растущей популярностью интеллектуальных сетевых технологий для управления энергопотреблением.Поэтому для снижения риска повреждения из-за сбоя системы в параллельных системах часто используются реле.
• По данным Национальной ассоциации противопожарной защиты, около 45,3% смертей от несчастных случаев, связанных с электричеством, произошли при строительных и выемочных работах, а 24,6% смертей во время монтажных, технических и ремонтных работ были зарегистрированы в период с 2014 по 2018 год. Это подразумевает необходимость защиты система силовых цепей, такая как защитное реле в промышленных секторах, офисах и бытовых приложениях, которая снижает вероятность поражения электрическим током, вызванного перегрузкой по току, повышенным напряжением, пониженной частотой и другими сбоями в электроснабжении.
• Кроме того, из-за растущих экологических проблем, связанных с исчезновением традиционных источников энергии, рост сектора возобновляемых источников энергии должен привлечь новые инвестиции в инфраструктуру, которые будут стимулировать спрос на защитные реле.
• Вспышка COVID-19, поразившая 209 стран по всему миру, привела к полному отключению в различных странах. Это привело к остановке запланированного развития интеллектуальных сетей, что повлияло на исследуемый рынок.Кроме того, предполагается, что полное отключение в различных странах приведет к значительному экономическому спаду, из-за которого сократятся инвестиции в электрическую инфраструктуру, что окажет значительное влияние на рынок.
• Ожидается, что в течение следующих нескольких кварталов пандемия окажет значительное влияние на рынок, особенно в европейском регионе, из-за широкого распространения вируса в большинстве экономически стабильных стран региона.
• Кроме того, высокая стоимость установки и расходы на их обслуживание создают узкие места для рынка в течение прогнозируемого периода.

Объем отчета

Защитное реле работает как чувствительное устройство, которое обнаруживает неисправность, затем знает его положение и дает команду на отключение автоматическому выключателю. Автоматический выключатель после получения управления от защитного реле отключает неисправный элемент. В отчете рассматриваются защитные реле на основе диапазона напряжения, такого как низкое, среднее и высокое напряжение, используемое в различных приложениях, таких как защита фидеров и защита трансформаторов, среди прочего, в различных отраслях конечных пользователей, таких как коммунальные предприятия, отрасли и другие — в разных географических регионах.

По диапазону напряжения
		Реле защиты низкого напряжения
		Реле защиты среднего напряжения
		Реле защиты высокого напряжения

По применению
		Защита фидера
		Защита линии передачи
		Защита трансформатора
		Защита двигателя
		Системы аварийного отключения (ESD)
		Другие приложения

По отрасли конечных пользователей
		Утилиты
		Отрасли промышленности
		Прочие отрасли конечных пользователей

901 53

География
	Северная Америка США Канада
		Европа Великобритания Германия Франция Остальная Европа
		Азиатско-Тихоокеанский регион Китай Япония Индия Остальной Азиатско-Тихоокеанский регион
		Латинская Америка
		Ближний Восток и Африка

Объем отчета может быть настроены в соответствии с вашими требованиями.Кликните сюда.

Ключевые тенденции рынка

Ожидается, что возобновляемые источники энергии повысят спрос на использование защитных реле

• Возобновляемые источники энергии (ВЭ) были выбраны в качестве альтернативного источника энергии, потому что они экологически чистые, экологически чистые и, главным образом, из-за своего устойчивого характера. Одной из форм возобновляемой энергии является солнечная энергия, которая обладает огромным потенциалом для обеспечения энергетической безопасности и удовлетворения некоторых мировых потребностей в электроэнергии.
• Растущий спрос на солнечную электроэнергию в сочетании с расширением создания и модернизации интеллектуальной сети является основным фактором, подпитывающим спрос на защитные реле в этом сегменте приложений. Устройства защитной релейной защиты (PRD) используются на разных функциональных уровнях и в различных приложениях в интеллектуальной сети, которые могут автоматически предотвращать или смягчать перебои в подаче электроэнергии, проблемы с качеством электроэнергии и сбои в обслуживании. Они спроектированы таким образом, что отказ одной части сети не приведет к потере снабжения конечных пользователей.
• Кроме того, с растущим спросом на электрическое оборудование среди конечных пользователей, растет количество распределительных сетей и линий передачи. В ближайшем будущем планируется увеличить количество подстанций, что, в свою очередь, увеличит рынок защитных реле.

Чтобы понять основные тенденции, загрузите образец Отчет

В Азиатско-Тихоокеанском регионе будет наблюдаться самый быстрый рост

• В Азиатско-Тихоокеанском регионе доминируют две густонаселенные страны: i.е. Индия и Китай. Рост населения в таких странах, как Китай, Япония и Индия, стимулировал спрос на жилую инфраструктуру и потребление электроэнергии, поэтому ускорение спроса на электроэнергию в упомянутых выше странах является важнейшим атрибутом, поддерживающим спрос на рынке защитных реле.
• Более того, согласно NITI Aayog, в Индии проживает 18% населения мира, но она использует только 6% мировой первичной энергии. С 2000 года потребление энергии в Индии почти удвоилось, и потенциал для дальнейшего быстрого роста огромен.Урбанизация станет ключевым отклонением этой тенденции, что в результате создаст благоприятные перспективы для рынка защитных реле.
• Кроме того, Япония принимает у себя летние Олимпийские игры 2020 года, которые последуют за развитием инфраструктуры, что, как ожидается, будет стимулировать рост рынка реле защиты в течение прогнозируемого периода
• Таким образом, совокупность всех вышеперечисленных факторов будет способствовать развитию рынка реле защиты в Азиатско-Тихоокеанском регионе в течение прогнозируемого периода.

Чтобы понять тенденции в географии, загрузите образец Отчет

Конкурентная среда

Рынок реле защиты высококонкурентный и фрагментированный.Некоторые из видных игроков на рынке защитных реле включают ABB Ltd, Siemens AG, Alstom SA, Mitsubishi Electric Corporation и другие. Запуск новых продуктов, высокие затраты на исследования и разработки, партнерские отношения и приобретения и т. Д. — основные стратегии роста, принятые этими компаниями для поддержания жесткой конкуренции

• Март 2020 г. — АББ обновила реле защиты REX640, которое повышает безопасность связи и гибкость в передовых приложениях для выработки и распределения электроэнергии.REX640 поддерживает различные протоколы связи, такие как IEC 60870-5-104 для автоматизации энергосистемы. IEC 60870-5-104 позволяет легко и напрямую подключаться к системе верхнего уровня, такой как SCADA (диспетчерский контроль и сбор данных), без какого-либо шлюза.
• Ноябрь 2018 г. — Littelfuse Inc. завершила сделку по приобретению Monolith Semiconductor Inc., новой компании, базирующейся в Раунд-Роке, штат Техас, которая специализируется на разработке карбида кремния (карбид кремния — это полупроводниковый материал, который позволяет силовым устройствам работать с более высокой мощностью). частоты переключения и температуры по сравнению с обычным кремнием.) технология силовых устройств. Это приобретение поможет Littelfuse Inc обслуживать растущий рынок силовой электроники

Содержание

1. 1. ВВЕДЕНИЕ

   1. 1.1 Результаты исследования

   2. 1.2 Допущения исследования

   3. 1.3 Объем исследования

2. 2. МЕТОДОЛОГИЯ ИССЛЕДОВАНИЯ

3. 3. КРАТКИЙ ОБЗОР

4. 4. РЫНОК

   1. 4.1 Обзор рынка

   Обзор рынка

   1. 4.2.1 Торговая сила поставщиков

   2. 4.2.2 Торговая сила потребителей

   3. 4.2.3 Угроза новых участников

   4. 4.2.4 Интенсивность конкурентного соперничества

   5. 4.2.5 Угроза заменителей

   2. 4.3 Анализ цепочки создания стоимости в отрасли

   3. 4.4 Обзор технологий

5. 5. 9000 DYNAMICS

   1. 5.1.1 Рост потребления электроэнергии

   2. 5.1.2 Расширение использования возобновляемых источников энергии

6. 5.2 Ограничения рынка

   1. 5.2.1 Более высокие затраты на установку

7. 5.3 Оценка воздействия Covid-19 на промышленность

6. СЕГМЕНТАЦИЯ РЫНКА

1. 6,1 90 По диапазону напряжений

2. 6.1.1 Защитное реле низкого напряжения

3. 6.1.2 Защитное реле среднего напряжения

4. 6.1.3 Защитное реле высокого напряжения

6.2 По приложению

1. 6.2.1 Защита фидера

2. 6.2.2 Защита линии передачи

3. 6.2.3 Защита трансформатора

4. 6.2.4 Защита двигателя

5. 6.2.5 Системы аварийного отключения (ESD)

6. 6.2.6 Другие приложения

6,3 По отрасли конечных пользователей

1. 6.3.1 Коммунальные предприятия

2. 6.3.2 Отрасли промышленности

3. 6.3.3 Другие отрасли конечных пользователей

6.4 География

1. 6.4.1 Северная Америка

   1. 6.4.1.1 США

   2. 6.4.1.2 Канада

2. 6.4.2 Европа

   1. 6.4.2.1 Соединенное Королевство

   2. 6.4.2.2 Германия

   3. 6.4.2.3 Франция

   4. 6.4.2.4 Остальные страны Европы

   6377 6377 .4.3 Азиатско-Тихоокеанский регион

   1. 6.4.3.1 Китай

   2. 6.4.3.2 Япония

   3. 6.4.3.3 Индия

   4. 6.4.3.4 Остальные страны Азиатско-Тихоокеанского региона

3. 6.4.4 Латинский Америка

4. 6.4.5 Ближний Восток и Африка

7. КОНКУРЕНТНЫЙ ЛАНДШАФТ

1. 7.1 Профиль компании

   1. 7.1.1 ABB Ltd.1.2 Alstom SA

   2. 7.1.3 Schneider Electric SE

   3. 7.1.4 Schweitzer Engineering Laboratories

   4. 7.1.5 Woodward Inc.

   5. 7.1.6 Eaton Corporation

   6. 7.1.7 AG

   7. 7.1.8 Toshiba Corporation

   8. 7.1.9 Bender GmbH & Co. KG

   9. 7.1.10 Littelfuse Inc.

   10. 7.1.11 NR Electric Co. Ltd

* Список неполный

8.ИНВЕСТИЦИОННЫЙ АНАЛИЗ

9. РЫНОЧНЫЕ ВОЗМОЖНОСТИ И БУДУЩИЕ ТЕНДЕНЦИИ

** При наличии

Вы также можете приобрести отдельные части этого отчета. Вы хотите ознакомиться с разделом прайс-лист?

Получить разбивку цен Сейчас

Часто задаваемые вопросы

Какой период изучения этого рынка?

Рынок защитных реле изучается с 2018 по 2026 год.

Каковы темпы роста рынка защитных реле?

Рынок защитных реле растет среднегодовыми темпами 5,98% в течение следующих 5 лет.

В каком регионе наблюдается самый высокий рост рынка защитных реле?

Азиатско-Тихоокеанский регион демонстрирует самый высокий среднегодовой темп роста в период с 2021 по 2026 год.

Какой регион имеет наибольшую долю на рынке защитных реле?

Наибольшая доля в 2020 году принадлежит Северной Америке.

Кто основные игроки на рынке защитных реле?

• ABB Group
• Schneider Electric SE
• Mitsubishi Electric Corporation
• Siemens AG
• Корпорация Toshiba

— основные компании, работающие на рынке защитных реле.

80% наших клиентов ищут отчеты на заказ. Как ты хотите, чтобы мы адаптировали вашу?

Пожалуйста, введите действующий адрес электронной почты!

Пожалуйста, введите правильное сообщение!

ПРЕДСТАВИТЬ

Загружается .
