Защитные ограждения для электроустановок: виды, требования и правила использования — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие виды защитных ограждений используются в электроустановках. Каковы требования к конструкции и материалам щитов ограждения. Как правильно применять защитные ограждения при работе с электрооборудованием. Какие правила безопасности необходимо соблюдать при использовании ограждающих щитов.

Содержание

Виды защитных ограждений для электроустановок

Защитные ограждения играют важную роль в обеспечении безопасности при работе с электроустановками. Они предотвращают случайное прикосновение к токоведущим частям и ограничивают доступ в опасные зоны. Основные виды защитных ограждений включают:

Щиты ограждения ЩОП-1700 — предназначены для электроустановок до 10 кВ
Диэлектрические ширмы — изолируют рабочую зону от токоведущих частей
Сплошные щиты — полностью закрывают опасные участки

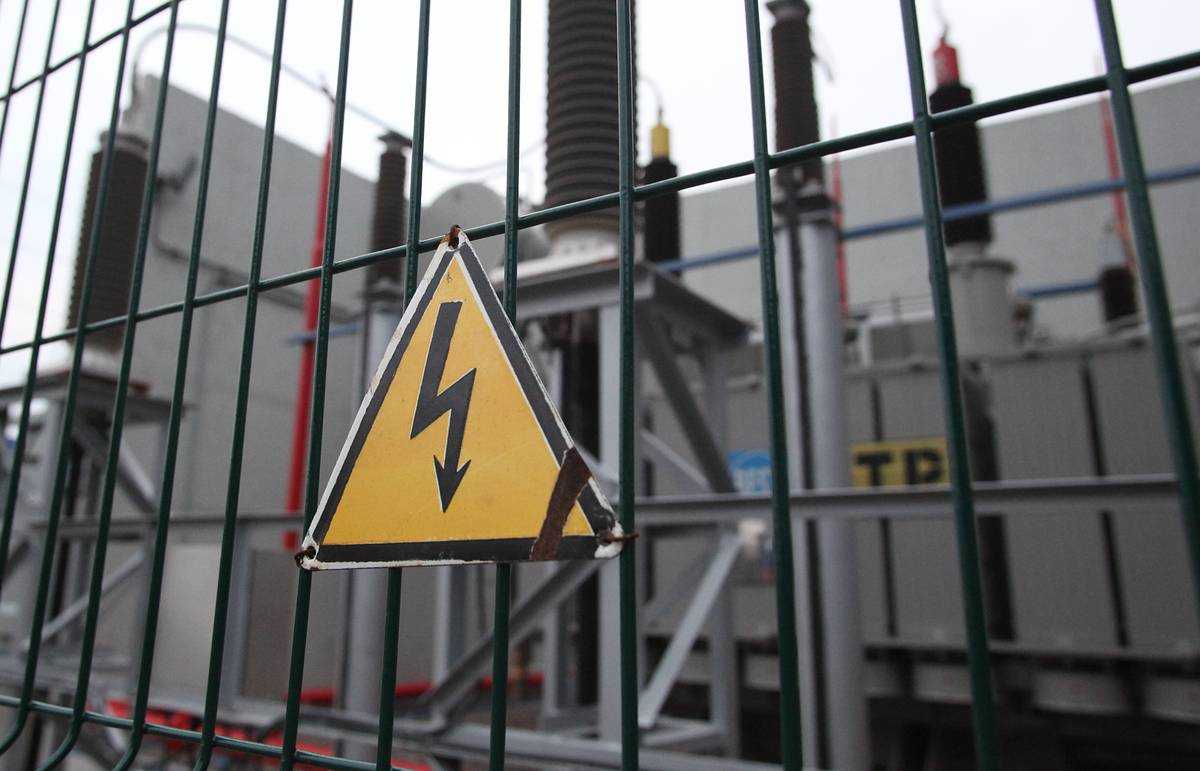

Решетчатые ограждения — ограничивают доступ, но обеспечивают видимость
Временные переносные ограждения — устанавливаются на период проведения работ

Выбор типа ограждения зависит от конкретных условий и характера выполняемых работ. Важно использовать ограждения, соответствующие классу напряжения электроустановки.

Требования к конструкции защитных ограждений

К конструкции и материалам защитных ограждений для электроустановок предъявляются строгие требования:

Высота щитов должна быть не менее 1,7 м в помещениях и 2 м на открытом воздухе
Расстояние от нижнего края до пола — не более 10 см
Конструкция должна быть устойчивой и исключать возможность опрокидывания
Масса щита — не более 15 кг для переноса одним человеком
Запрещено использование металлических крепежных деталей
Материалы — сухая древесина, пропитанная олифой, или диэлектрики (стеклопластик, полипропилен)

Соблюдение этих требований обеспечивает надежную защиту персонала от поражения электрическим током при работе с электроустановками.

Правила применения защитных ограждений

При использовании защитных ограждений в электроустановках необходимо соблюдать следующие основные правила:

Устанавливать ограждения на безопасном расстоянии от токоведущих частей (не менее 0,35 м при напряжении 6-10 кВ)
Не допускать соприкосновения ограждений с токоведущими элементами
Размещать на ограждениях предупреждающие знаки и плакаты
Обеспечивать устойчивость конструкции и надежность крепления
Не убирать и не перемещать ограждения до полного окончания работ
Проводить осмотр состояния ограждений не реже 2 раз в год

Правильное применение защитных ограждений — важное условие безопасного проведения работ в электроустановках.

Особенности использования временных ограждений

Временные переносные ограждения широко применяются при ремонтных и монтажных работах в электроустановках. При их использовании следует учитывать ряд особенностей:

Устанавливаются только на период проведения конкретных работ
Должны быть легкими и удобными для переноски и монтажа
Не должны препятствовать выходу персонала из помещения в случае аварии
Требуют визуального осмотра перед каждым применением
Могут комплектоваться съемными знаками безопасности

Временные ограждения обеспечивают гибкость в организации безопасного рабочего пространства при различных видах работ в электроустановках.

Средства индивидуальной защиты при работе за ограждениями

Даже при наличии защитных ограждений, работа с электроустановками требует применения средств индивидуальной защиты (СИЗ). Основные виды СИЗ включают:

Диэлектрические перчатки
Изолирующая обувь
Защитные очки или щитки
Огнестойкая спецодежда
Диэлектрические коврики
Изолированный инструмент

Правильный подбор и применение СИЗ в сочетании с защитными ограждениями обеспечивает комплексную защиту персонала от поражения электрическим током и других опасных факторов.

Проверка и испытания защитных ограждений

Для поддержания защитных свойств ограждений необходимо регулярно проводить их проверку и испытания:

Визуальный осмотр целостности конструкции перед каждым применением
Проверка наличия и состояния предупреждающих знаков
Испытание электрической прочности изоляции (для диэлектрических ограждений)
Проверка механической прочности и устойчивости
Контроль массы переносных ограждений

Результаты проверок и испытаний должны фиксироваться в специальном журнале. Ограждения, не прошедшие проверку, должны изыматься из эксплуатации.

Нормативные требования к защитным ограждениям

Применение защитных ограждений в электроустановках регламентируется рядом нормативных документов:

Правила устройства электроустановок (ПУЭ)
Правила по охране труда при эксплуатации электроустановок

ГОСТ 12.4.154-85 «ССБТ. Устройства экранирующие для защиты от электрических полей промышленной частоты»
СТО 34.01-23.1-001-2017 «Объем и нормы испытаний электрооборудования»

Соблюдение требований нормативных документов обязательно при проектировании, изготовлении и эксплуатации защитных ограждений для электроустановок.

Щит ограждения ЩОП-1700 для электроустановок до 10кВ. Ширмы диэлектрические, ширмы ограждения, производство и поставка по ценам завода

Поиск по каталогу

Каталог лестниц / Изолирующие лестницы и стремянки для ЖД

Ограждение решетчатое ЩОП-1700
102.8 кб, 01 декабря в 20:03

ПК-Сервис

Оформить заказ

Щиты (ширмы) размеры 1700 х 1000 мм. Стеклопластик

Назначение и конструкция. Щиты, ширмы, применяются для временного ограждения токоведущих частей, находящихся под напряжением до и выше 1000 В. Щиты следует изготовлять из сухого дерева, пропитанного олифой и окрашенного бесцветным лаком, или из прочного электроизоляционного материала, без применения металлических крепежных деталей. Поверхность щитов может быть сплошной (для ограждения работающих от случайного приближения к токоведущим частям, находящимся под напряжением) или решетчатой (для ограждения входа в ячейки, камеры, для ограждения проходов и т.

п.) Конструкция щита должна быть прочной и удобной, исключающей возможность его опрокидывания, а масса — такой, чтобы его мог переносить один человек, до 15 кг. Высота щита должна быть не менее 1,7 м, а расстояние от нижней кромки до пола — не более 10 см.

Уточняйте стоимость ! ! !

Средства защитные в электроустановках — это переносные и перевозимые изделия, служащие для защиты людей от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля.

По назначению эти средства подразделяют на ограждающие, изолирующие и предохранительные.
Ограждающие защитные средства служат для временного ограждения токоведущих частей электроустановок.

К ним относятся переносные ограждения (ширмы, барьеры, щиты и клетки), а также переносные заземления и предупредительные плакаты.

Испытания щитов

Механические и электрические испытания щитов не проводят, пригодность их к применению определяют осмотром. У щитов при осмотрах следует проверять прочность соединения частей, их устойчивость и прочность деталей, предназначенных для надежной установки или крепления щитов, наличие плакатов и знаков безопасности.

Правила применения щитов

Соприкосновение щитов с токоведущими частями, находящимися под напряжением, не допускается. Расстояние от щитов, ограждающих рабочее место, до токоведущих частей, находящихся под напряжением, должно выдерживаться согласно требованиям правил техники безопасности. В электроустановках напряжением 6 — 10 кВ это расстояние при необходимости может быть уменьшено до 0,35 м. На щитах должны быть укреплены предупреждающие плакаты «СТОЙ ! НАПРЯЖЕНИЕ» или нанесены соответствующие надписи.

Щиты должны устанавливаться надежно, но они не должны препятствовать выходу персонала из помещения в случае возникновения опасности. Запрещается убирать или переставлять до полного окончания работы ограждения, установленные при подготовке рабочих мест.

Ограждения ЩОП входят в комплект оборудования по обслуживанию щитов станций управления — ЩСУ. Во время работ на электростанциях и подстанциях для приёма и распределения электрической энергии включая электроприводы запорной и регулирующей арматуры

Изготовим щиты ограждения токоведущих частей по вашим чертежам / эскизам / размера

Уточнить стоимость и условия поставки, отправьте запрос на 2488805@list.

ru тел 8-800-250-12-27

ПОХОЖАЯ ПРОДУКЦИЯ

Щиты ограждения в электроустановках: требования, испытания

Правилами техники безопасности предписано строгий порядок обеспечения защиты открытых шкафов и временных щитовых с рабочим напряжением в пределах 10 кВ. В качестве защиты токоведущих участков от случайного прикосновения используются щиты ограждения. Существуют конструкции различных ширм для применения как внутри помещений, так и на открытых участках строительных площадок.

Назначение и конструкция

Основное предназначение щитов ограждения – создание физического препятствия для приближения к электроустановкам с опасным напряжением. Дополнительная функция, возложенная на защитные ширмы, – визуальное предупреждение об опасности. Для этого также используются символы и надписи плакатов безопасности, помещаемых на щитах.

Существуют стационарные ограждения в виде дверцей, крышек и т. п. Они, как правило, делаются из листового металла, либо из диэлектрических материалов. Крышки крепятся с помощью болтов и гаек, а в дверцах предусмотрены замки.

Наряду со стационарными защитными ограждениями используются временные конструкции. Их устанавливают на время проведения ремонтных работ, связанных с доступом до электроустановок. Очень часто электрики пользуются конструкциями временных защитных ограждений для перекрытия входов в рабочие зоны, в которых существует опасность прикосновения к элементам контактной сети. С их помощью обеспечивают:

перекрытие проходов;
ограничение доступа к ячейкам;
блокирование входов опасные камеры;
ограждение частей электроустановок;
обозначение опасных зон строительных объектов.

На временных ограждениях устанавливаются плакаты, содержащие предупреждающие надписи, крепятся знаки безопасности. Примеры плакатов и знаков показаны на рисунке 1. Обратите внимание на то, что это стандартные знаки и у них есть нумерация.

Рисунок 1. Плакаты и знаки

В соответствии с требованиями ширмы ограждения должны быть прочными, удобными для перемещения одним человеком, устойчивыми на неровной поверхности.

Конструктивно щиты ограждения различаются виду поверхности (сплошная или решётчатая) и по материалам изготовления. Сплошные переносные ограждения используются для предотвращения возможности случайного приближения на небезопасное расстояние к электроустановкам под напряжением людей, находящихся в зоне риска. Пример сплошных ограждений посмотрите на рисунке 2. Обратите внимание на предупреждающие знаки.

Сплошные деревянные щиты ограждения

Решётчатые конструкции предназначены для перекрытия входов и обозначения опасных зон. Они могут изготавливаться из любых материалов, однако предпочтение отдаётся лёгким конструкциям.

Металлические решётчатые щиты

Отечественной промышленностью производятся стальные щиты, которые используются в качестве строительных ограждений. Из них удобно создавать сборно-разборные конструкции вокруг объектов строительства. Использование металлического листа утяжеляет конструкцию, но зато она более устойчива и служит надёжной преградой от проникновения в опасные зоны.

В обустройстве защитных заграждений, используемых для обеспечения безопасности при эксплуатации электроустановок, применяются диэлектрические щиты. Они изготовляются из электроизоляционных материалов без использования металлических стяжек. Ограждения могут быть как сплошными, так и решётчатыми. Материалом для изготовления служит стеклопластик, сухое дерево и прочие диэлектрики. При этом деревянные конструкции обязательно пропитываются олифой и обрабатываются лаком.

Масса щита, изготовленного из пластика или дерева существенно меньше веса аналогичной конструкции, сделанной из стали. Для перемещения таких временных ограждений не требуются прилагать больших усилий. С ними легко справляется один рабочий.

Конструкция деревянного щита пропитанного олифой и обработанного лаком обеспечивает отличные диэлектрические свойства. Кроме того, защищённая древесина обладает устойчивостью к гниению, что существенно продлевает срок службы изделий.

Стандартные решётчатые деревянные щиты хорошо держат первоначальную форму, их жёсткость и сопротивление деформации сравнима с параметрами металлических изделий. Вид деревянного решётчатого ограждения показан на рисунке 4. Жёсткости конструкции придаёт треугольник, образованный сторонами щита и диагональной планкой.

Решётчатый деревянный щит

Полипропиленовые ограждения.

Традиционно переносные ограждения изготовлялись из древесины. Но с появлением дешёвых полимеров и совершенствования технологий их обработки, эти материалы, в частности полипропилен, в последнее время стали активно использоваться для изготовления диэлектрических щитов. Конструкции из полипропиленовых трубок обладают лёгким весом, выдерживают температуру до 95 ºC.

Полипропиленовые щиты устойчивы к коррозии, они, практически, не требуют ухода. Стоимость изделий из полипропилена на порядок ниже, чем щитов, изготовленных из дерева.

Предъявляемые требования

ГОСТами предусмотрены параметры диэлектрических щитов ограждения. Согласно стандартам в конструкциях ограждения ЩОП-1700, используемых в качестве дополнительной защиты от случайного прикосновения к токоведущим элементам, запрещено применение металлических крепежных деталей. Необходимость выполнения данной меры безопасности продиктована соображениями о недопустимости появления напряжения на элементах конструкции вследствие непредвиденного контакта с оголенными проводами.

На временные ограждения распространяются и другие требования:

высота щита ЩОП-1700 должна превышать 170 см в закрытых помещениях, и быть не ниже 2 м на открытом пространстве;
расстояние от земли до нижнего края решётки или сплошной поверхности щита ограничивается 10-ю сантиметрами;
упорные приспособления проектируются таким образом, чтобы они обеспечивали максимальную устойчивость конструкции и препятствовали её опрокидыванию;
крепления щитов обеспечивает прочное соединение с опорными ножками, а при создании защитного ограждения из нескольких секций гарантирует устойчивость конструкции.

Габариты ограждающих конструкций должны надёжно закрывать опасные участки. Однако стандартами регламентируется только высота щита, а ширина его может быть произвольной, но такой, чтобы обеспечивать удобство его переноса одним человеком. Как правило, производители поставляют изделия шириной от 120 до 180 см, хотя данные параметры могут незначительно отклоняться в любую сторону.

На поверхность щитов устанавливают знаки, которые предупреждают об опасности, предписывают некие действия или указывают на какие-то рабочие моменты. На них вывешивают таблички с надписями «Стой! Напряжение» «Не включать, работают люди» и т. п. плакаты.

При соблюдении требований к условиям эксплуатации ограждений, они обеспечивает необходимый уровень защиты от вероятного поражения током по неосторожности. В частности для этого следует строго выполнять предписания Правил по соблюдению расстояний от оградки до защищаемого объекта.

Испытание и осмотр

Переносные ограждения испытываются заводом-производителем при разработке новых моделей. В процессе эксплуатации дополнительные испытания не требуются. Состояние изделий контролируется путём осмотра не реже 2-х раз в год. Осмотр состояния временных ограждений проводит работник, на которого возложена ответственность за безопасную их эксплуатацию.

При осмотре необходимо оценивать:

надёжность соединений отдельных элементов конструкции;
состояние элементов, обеспечивающих устойчивость переносных ограждений;
целостность стеклопластиковых и деревянных поверхностей, наличие трещин и следов разрушения на них;
факт наличия предупреждающих надписей, либо плакатов.

По завершении процедуры осмотра, его результаты фиксируются в специальном журнале с проставлением даты и подписи ответственного работника.

Щиты и ширмы визуально осматриваются перед каждым их применением. При осмотре обращают внимание в первую очередь на общее состояние изделия, соответствии надписей и знаков характеру предстоящих работ.

Правила использования

В электроустановках с напряжением до 1000 В предъявляется лишь одно требование: щит не должен прикасаться к токоведущим участкам. Щиты и ширмы устанавливаются на расстоянии от 60 см, но не ближе 35 см от открытых токоведущих частей, постоянно или кратковременно находящихся под напряжением.

При установке щитов необходимо предусматривать беспрепятственный, свободный выход персонала из зон размещения распределительных устройств, в случаях возникновения нештатных ситуаций. Запрещается убирать или перемещать щиты до того момента, пока не будут завершены все ремонтные работы. Допускается перестановка переносных ограждений либо временное их устранение только, если такие действия оговорены в отдельных предписаниях наряда-допуска.

Электрический барьер | Plant Services

При работе с электрическими цепями и оборудованием у ваших сотрудников, имеющих квалификацию для обслуживания электрических систем, есть два варианта: работать с электрически безопасными цепями (заблокированными и маркированными) или работать с цепями, которые остаются под напряжением. Стандарты

OSHA и 70E Национальной ассоциации противопожарной защиты (NFPA) «Стандарт электробезопасности на рабочем месте» содержат особые требования к работе с электрическими системами, находящимися под напряжением. В §1910.333(a)(1) OSHA требует, чтобы «Части под напряжением, которым может подвергаться работник, должны быть обесточены до начала работ на них или рядом с ними, за исключением случаев, когда работодатель может продемонстрировать, что обесточивание создает дополнительную или повышенную опасность или невозможно из-за конструкция оборудования или эксплуатационные ограничения».

По данным Бюро статистики труда, в 2007 г. произошло 305 случаев поражения электрическим током при контакте с электропроводкой/оборудованием. Было еще 2420 травм, которые требовали отсутствия на работе как минимум на один день.

[цитата]

Блокировка и маркировка электрооборудования обеспечивают преимущества, выходящие за рамки простой защиты от ударов и дугового разряда. Работать с электрическими компонентами намного проще без громоздких средств индивидуальной защиты (СИЗ), таких как резиновые перчатки, защитные кожаные перчатки и огнестойкая (FR) одежда. Кроме того, обращение с инструментами и испытательным оборудованием может быть затруднено при ношении перчаток и средств защиты, что может увеличить вероятность поражения электрическим током.

Если вы хотите, чтобы ваши сотрудники работали в максимально безопасных условиях электромонтажных работ, вы должны настоять на том, чтобы ваша программа блокировки/маркировки использовалась для всех электромонтажных работ. Но если вам необходимо подумать о работе с цепями под напряжением, читайте дальше.

Установка барьера

Работа с системами, находящимися под напряжением, не идеальна, но иногда это может потребоваться. При правильном подходе и соответствующем оборудовании работа может быть выполнена безопасно.

OSHA требует от работодателей размещать предупреждающие знаки и бирки, а также возводить баррикады для предотвращения или ограничения доступа неквалифицированных сотрудников к открытым электрическим системам, находящимся под напряжением. NFPA 70E имеет аналогичную формулировку для знаков, бирок и баррикад. NFPA идет дальше, чем OSHA, устанавливая для квалифицированных рабочих конкретные ограничения по ударам и дуговым разрядам.

Когда ваши квалифицированные сотрудники переходят на заряженную сторону барьера, полностью ли они квалифицированы и готовы к работе? Вы должны учитывать четыре момента, чтобы убедиться, что они готовы к работе: знания, средства индивидуальной защиты, ручные инструменты и испытательное оборудование.

Знай, что делаешь

Возможно, лучшая защита сотрудников — это знания. Прежде чем кто-либо пересечет электрический барьер, он должен быть обучен выполнению электромонтажных работ. Это предел требований OSHA. Однако, если они понимают вашу программу безопасности и участвовали в подготовке разрешения на электромонтажные работы, они будут лучше подготовлены к работе с электрооборудованием под напряжением.

Обучение: Требования OSHA к обучению квалифицированных сотрудников изложены в требованиях по охране труда в §1910.332. Эти требования являются обобщенными. Вашим сотрудникам необходимо знать общие положения, но они также должны знать и специфику задачи.

Программа электробезопасности: Сотрудники должны понимать и уметь выполнять вашу программу электробезопасности. Программа должна содержать общие программные процедуры, необходимые как для обесточенных, так и для электрических работ под напряжением. Лучшими источниками для вашей программы электробезопасности являются Правила работы, связанные с безопасностью OSHA, в §19. с 10.331 по §1910.335 и NFPA 70E.

Разрешение на электромонтажные работы под напряжением: Ваши сотрудники также должны знать специфику текущей работы. OSHA настойчиво указывает на то, что требуется знание конкретных методов работы, связанных с безопасностью. Раздел 1910.333(a), «Выбор и использование методов работы», гласит:

«Методы работы, связанные с безопасностью, должны использоваться для предотвращения поражения электрическим током или других травм, возникающих в результате прямых или непрямых электрических контактов, когда работа выполняется вблизи или на оборудовании или цепях, которые находятся или могут находиться под напряжением. Особые методы работы, связанные с безопасностью, должны соответствовать характеру и степени связанных с ними опасностей, связанных с электричеством».

В частности, в §1910.333(a)(2) говорится:

«Детали под напряжением. Если открытые токоведущие части не обесточены (т. е. по причинам повышенной или дополнительной опасности или невозможности), должны использоваться другие методы работы, связанные с безопасностью, для защиты сотрудников, которые могут подвергаться риску поражения электрическим током. Такие методы работы должны защищать работников от контакта с частями цепи, находящимися под напряжением, непосредственно любой частью их тела или косвенно через какой-либо другой токопроводящий предмет. Используемые методы работы должны соответствовать условиям, в которых должна выполняться работа, и уровню напряжения открытых электрических проводников или частей цепи».

Кроме того, в §1910.333(c)(2) говорится, что при выполнении работ на оборудовании под напряжением:

«Только квалифицированные лица могут работать с частями электрической цепи или оборудованием, которые не были обесточены в соответствии с процедурами блокировки и маркировки OSHA. Такие лица должны быть способны безопасно работать с цепями под напряжением и должны быть способны безопасно работать с цепями под напряжением, а также должны быть знакомы с правильным использованием специальных мер предосторожности, средств индивидуальной защиты, изоляционных и экранирующих материалов и изолированных инструментов».

OSHA требует применения определенных методов работы, чтобы обеспечить безопасную рабочую среду для выполняемой задачи. Практика должна соответствовать характеру и степени опасностей. Тем не менее, OSHA не предоставляет метод консолидации и реализации конкретных требований. Одним из способов обеспечения безопасных условий труда является использование разрешения на электромонтажные работы под напряжением. Разрешение на работу с электрическими системами, находящимися под напряжением, ставит рабочих, контролеров и менеджеров на одну страницу. Имея разрешение на работу, каждый знает задачу, соответствующие СИЗ, конкретную процедуру и другие важные требования. NFPA 70E представляет собой пример комплексного разрешения на работу.

Наденьте средства индивидуальной защиты

Когда ваши сотрудники морально готовы пересечь электрический барьер, им необходимо сосредоточиться на физической защите. Сотрудники должны носить средства индивидуальной защиты (СИЗ), подобранные специально для опасностей, с которыми они могут столкнуться. В §1910.335(a), «Использование защитного оборудования», OSHA требует, чтобы:

«Сотрудники, работающие в зонах с потенциальной опасностью поражения электрическим током, были обеспечены и должны использовать электрозащитное оборудование, подходящее для конкретных частей защищаемого тела и выполняемой работы».

Требования к электрозащитным средствам опубликованы в подразделе I «Средства индивидуальной защиты».

Защита от поражения электрическим током: К сожалению, подраздел I предусматривает только резиновые средства защиты от поражения электрическим током.

Защита от вспышки/взрыва дуги: OSHA обсуждает защиту от вспышки/взрыва дуги в §1910.335(a)(1)(v). Требование:

«Работники должны носить средства защиты глаз или лица везде, где существует опасность повреждения глаз или лица электрическими разрядами или вспышками или летящими предметами в результате электрического взрыва».

OSHA предоставляет работодателю право определять, как должным образом защитить сотрудников от опасностей, связанных с вспышкой дуги/взрывом. В выдержке из Интерпретационного письма OSHA (LOI) от 14.11.2006 говорится:

«Настоящие требования OSHA в подразделе S, Методы работы, связанные с безопасностью, основаны на NFPA 70E-1983, который в то время не включал специальные положения для огнестойкой (FR) одежды [защитного снаряжения]. Хотя более поздние версии NFPA 70E включали такие положения о защите тела, Управление по охране труда и промышленной гигиене США (OSHA) не проводило нормотворческих процедур для обновления подраздела S, приняв аналогичные положения, конкретно относящиеся к использованию огнестойкой одежды для защиты от опасности дугового разряда. Таким образом, существующая подчасть S OSHA не включает конкретных требований по использованию огнестойкой одежды».

Определение того, как обеспечить защиту от дугового разряда/взрыва, может оказаться непростой задачей. Если вы следуете NFPA 70E, вы должны определить падающую энергию цепи. Энергия инцидента — это количество тепловой энергии в калориях на квадратный сантиметр (кал/см2), которая воздействует на работника, если он испытывает вспышку/взрыв дуги. Количество переменных, таких как расстояние, на котором сотрудник находится от дугового разряда, ток короткого замыкания, ток дуги и время срабатывания защитных устройств, делают расчет задачей, предназначенной для инженеров-электриков. Тем не менее, 70E также предоставляет таблицы, которые могут устранить необходимость проведения анализа падающей энергии.

Выбрать подходящую огнестойкую одежду непросто, но это необходимо для полной защиты сотрудников. Также требуется защита лица, перчатки, обувь и защита головы, соответствующие используемой электрической мощности.

Использование изолированных инструментов

Использование неизолированных ручных инструментов является одной из потенциальных причин вспышки дуги. Они также могут обеспечить прямое замыкание на землю. Требование OSHA в §1910.335(a)(2) для изолированных ручных инструментов гласит:

«При работе вблизи открытых проводников или частей цепи, находящихся под напряжением, каждый сотрудник должен использовать изолированные инструменты или погрузочно-разгрузочное оборудование, если инструменты или погрузочно-разгрузочное оборудование могут соприкасаться с такие проводники или части. Если изолирующие свойства изолированных инструментов или погрузочно-разгрузочного оборудования могут быть повреждены, изоляционный материал должен быть защищен».

OSHA предоставляет дополнительную информацию об изолированных ручных инструментах в Письме с интерпретацией от 20.05.1996, в котором, в частности, говорится:

«Ношение резиновых изолирующих перчаток при использовании изолированного ручного инструмента может быть уместным для конкретного вида работ». . Например, если рука работника подвергается контакту с частями, находящимися под напряжением, помимо той, с которой манипулируют инструментом, потребуются резиновые изолирующие перчатки. Также могут использоваться другие СИЗ, обеспечивающие электробезопасность квалифицированного лица».

NFPA 70E предоставляет таблицу, помогающую определить, когда следует использовать резиновые изолирующие перчатки и ручные инструменты с изоляцией и изоляцией, в зависимости от выполняемой задачи и напряжения.

Знайте свое тестовое оборудование

Чтобы быть полностью готовыми к «пересечению барьера», ваши сотрудники должны уметь пользоваться соответствующим тестовым оборудованием. В §1910.334(c) «Проверочные инструменты и оборудование» OSHA указывает, что:

Только квалифицированные лица могут тестировать электрические цепи;
Контрольно-измерительные приборы и связанные с ними выводы, кабели и датчики перед использованием должны подвергаться визуальному осмотру; и
Испытательные приборы должны быть рассчитаны на тестируемые цепи.

Использование оборудования, не предназначенного для проверяемых цепей, или мультиметры, не установленные с соответствующими настройками, могут создать опасность возникновения дугового разряда/взрыва. В Письме с интерпретацией от 22.06.1998 OSHA говорится:

«Нужно ли сотруднику носить резиновые изолирующие перчатки при работе с испытательным оборудованием в цепях под напряжением, зависит от нескольких факторов, в том числе:

Сконструированы ли датчики таким образом, чтобы рука работника могла соскользнуть с конца изолированной рукоятки, и
Имеются ли другие открытые части, находящиеся под напряжением, с которыми рука сотрудника может соприкоснуться во время тестирования.

При наличии любого из этих условий использование резиновых изолирующих перчаток или другого электрозащитного оборудования является оправданным».

Сделай это

Вы знаете, что ваши сотрудники обучены выполнять эту работу. Они также знакомы с программой электробезопасности вашей компании. Однако этого недостаточно. Ваши сотрудники также должны использовать знания и применять их к конкретной задаче. Внедрение системы разрешений на электромонтажные работы под напряжением и проведение инструктажа по работе учитывают специфику работы. Обсуждение каждого шага разрешения на работу с вашими сотрудниками гарантирует, что они носят соответствующие средства индивидуальной защиты и имеют правильные изолированные ручные инструменты и контрольно-измерительные приборы. Выполнение этих шагов гарантирует, что ваши сотрудники готовы работать через электрический барьер.

Джеральд Вудсон — редактор J. J. Keller & Associates Inc., Нина, Висконсин. Свяжитесь с ним по телефону (920) 727-7267 или по электронной почте gwoodson@jjkeller. com.

Искробезопасность и барьеры безопасности ~ Обучение приборостроению и технике управления

Искробезопасность (ИС) — это метод обеспечения безопасной работы электронных контрольно-измерительных приборов во взрывоопасных зонах. Искробезопасные системы поддерживают доступную электрическую энергию в системе на достаточно низком уровне, чтобы воспламенение опасной атмосферы не могло произойти. Ни одно полевое устройство или проводка не являются искробезопасными сами по себе (за исключением автономных устройств с батарейным питанием), но искробезопасны только при использовании в правильно спроектированной искробезопасной системе. Концепция искробезопасности исходит из того, что существует предел разряда энергии, ниже которого воспламенение невозможно. Концепция также признает возможность отказа в электрооборудовании и требует, чтобы безопасность не нарушалась в результате возникновения неисправностей в оборудовании или защитном механизме. Концепция искробезопасности показана ниже:

Концепция искробезопасности

Как показано выше, для большинства приложений требуется отправка сигнала из опасной зоны или в нее. Оборудование
, установленное во взрывоопасной зоне, должно быть предварительно одобрено для использования в искробезопасной системе. Барьеры, предназначенные для защиты системы, должны быть установлены за пределами опасной зоны (как показано выше) в зоне, обозначенной как неопасная или безопасная, в которой опасности нет и не будет.

Оборудование, требующее защитных барьеров :

Некоторое обычное оборудование, которое было разработано и доступно для использования во взрывоопасных зонах с искробезопасными барьерами, включает:

Двухпроводные датчики 4–20 мА пост. тока
Термопары
Резисторы сопротивления
Тензодатчики
Реле давления, расхода и уровня
Преобразователи I/P
Электромагнитные клапаны
Бесконтактные переключатели
Инфракрасные датчики температуры
Потенциометры
Светодиодные индикаторы
Расходомеры с магнитным датчиком

Большая часть оборудования/устройств, устанавливаемых в опасной зоне, должна быть одобрена и сертифицирована для использования в опасной зоне с одобренным барьером, предназначенным для использования с этим устройством. Также обратите внимание, что все искробезопасное оборудование обычно проходит тщательное тестирование и одобрение независимым агентством для обеспечения его безопасности.

Барьеры искробезопасности

Барьер искробезопасности (IS) — это защитное устройство, которое помогает ограничить поток энергии в опасное место. Искробезопасные барьеры часто используются с традиционными двухпроводными приборами на 4–20 мА для обеспечения искробезопасной системы во взрывоопасных зонах. В традиционных аналоговых приборах энергия поля может быть ограничена с заземлением или без него путем установки одного из следующих барьеров безопасности:

(a) барьеры с шунтирующими диодами (стабилитронами), которые используют высококачественное заземление для обхода избыточная энергия, как показано ниже: 9

(b) Изоляторы, не требующие заземления; они повторяют сигнал аналогового измерения через изолированный интерфейс в цепи нагрузки на неопасной стороне, как показано ниже: Барьеры безопасности

Защитный диод Зенера Барьеры очень популярны в искробезопасных приложениях.

Этот тип барьера может быть положительным, отрицательным или типа переменного тока и отводит избыточную энергию на землю. Они также могут быть одноконтурными, двухконтурными или многоконтурными. Защитные барьеры на стабилитронах обычно содержат резисторы для ограничения тока через барьер до безопасного значения; стабилитроны или симисторы и стабилитроны для ограничения напряжения, которое может появиться на клеммах во взрывоопасной зоне, до приемлемого значения. По крайней мере, два из этих компонентов — диоды, резисторы или симисторы — используются таким образом, чтобы выход из строя одного из них не делал устройство небезопасным. Предохранитель также используется для размыкания цепи, когда чрезмерный ток угрожает цепи. Все компоненты защитного барьера герметизированы для предотвращения несанкционированного доступа, а выход из строя любого компонента, особенно предохранителя, делает устройство бесполезным и требует замены. Никакой ремонт шлагбаума производить нельзя. Однако некоторые последние типы теперь поддерживают сменные предохранители.
