Электросхема ваз 21013 с описанием цветная. Электросхема ВАЗ 21013: подробный разбор устройства и особенностей

Как устроена электросхема ВАЗ 21013. Какие основные элементы входят в электрооборудование этой модели. Чем отличается электрика ВАЗ 21013 от других «копеек». На что обратить внимание при ремонте электропроводки.

Содержание

Особенности электросхемы ВАЗ 21013

Электросхема ВАЗ 21013 имеет ряд особенностей по сравнению с базовой моделью ВАЗ 2101:

  • Использован более мощный генератор Г221 на 42А вместо Г220 на 28А
  • Установлен усовершенствованный регулятор напряжения РР380
  • Применена катушка зажигания Б117 повышенной энергоемкости
  • Использованы свечи зажигания А7.5ХС или А7.5БС с резьбой М14х1.25
  • Установлен более мощный стартер СТ221 (1,77 л.с.)

Эти изменения связаны с установкой на ВАЗ 21013 более мощного 1,3-литрового двигателя вместо 1,2-литрового на ВАЗ 2101.

Основные элементы электрооборудования ВАЗ 21013

В электросхему ВАЗ 21013 входят следующие основные элементы:

  • Аккумуляторная батарея 6СТ-55
  • Генератор Г221 мощностью 500 Вт
  • Стартер СТ221
  • Система зажигания (катушка, распределитель, свечи)
  • Система освещения и сигнализации
  • Контрольно-измерительные приборы
  • Электродвигатели (отопителя, стеклоочистителя и др.)
  • Звуковой сигнал
  • Коммутационная аппаратура (реле, предохранители)

Все элементы соединены между собой проводами в единую систему электрооборудования автомобиля.


Система электропитания ВАЗ 21013

Система электропитания ВАЗ 21013 включает следующие основные элементы:

  • Аккумуляторная батарея 6СТ-55 емкостью 55 А·ч
  • Генератор переменного тока Г221 мощностью 500 Вт
  • Регулятор напряжения РР380
  • Реле контрольной лампы заряда АКБ РС702

Генератор вырабатывает переменный ток, который выпрямляется встроенным кремниевым выпрямителем. Регулятор напряжения РР380 поддерживает напряжение бортовой сети в заданных пределах. При неисправности системы зарядки загорается контрольная лампа на щитке приборов.

Система пуска двигателя ВАЗ 21013

Система пуска двигателя ВАЗ 21013 состоит из следующих элементов:

  • Стартер СТ221 мощностью 1,77 л.с.
  • Тяговое реле стартера
  • Выключатель зажигания
  • Провода и предохранители

При повороте ключа зажигания замыкаются контакты выключателя, подавая питание на тяговое реле. Реле втягивает шестерню стартера в зацепление с маховиком двигателя и замыкает силовую цепь питания электродвигателя стартера. После запуска двигателя стартер автоматически отключается.


Система зажигания ВАЗ 21013

В систему зажигания ВАЗ 21013 входят:

  • Катушка зажигания Б117
  • Прерыватель-распределитель Р125
  • Свечи зажигания А7.5ХС или А7.5БС
  • Провода высокого напряжения
  • Выключатель зажигания

Катушка зажигания повышает напряжение до 15-20 кВ. Прерыватель-распределитель прерывает ток в первичной обмотке катушки и распределяет высокое напряжение по свечам. Свечи создают искровой разряд для воспламенения топливной смеси в цилиндрах двигателя.

Система освещения и световой сигнализации

Система освещения и световой сигнализации ВАЗ 21013 включает:

  • Фары ближнего и дальнего света ФП40
  • Передние и задние габаритные огни
  • Указатели поворота и аварийная сигнализация
  • Стоп-сигналы
  • Фонари заднего хода
  • Освещение салона и багажника
  • Подсветка приборов

Управление осуществляется переключателями на рулевой колонке и панели приборов. Работу указателей поворота обеспечивает реле-прерыватель РС491.

Контрольно-измерительные приборы ВАЗ 21013

На щитке приборов ВАЗ 21013 расположены следующие приборы и индикаторы:


  • Спидометр
  • Тахометр
  • Указатель температуры охлаждающей жидкости
  • Указатель уровня топлива
  • Амперметр
  • Контрольные лампы (давления масла, заряда АКБ, указателей поворота и др.)

Датчики передают информацию на приборы и контрольные лампы. Это позволяет водителю контролировать работу основных систем автомобиля.

Вспомогательное электрооборудование

К вспомогательному электрооборудованию ВАЗ 21013 относятся:

  • Электродвигатель отопителя МЭ240
  • Электродвигатель стеклоочистителя МЭ241
  • Электродвигатель омывателя ветрового стекла
  • Звуковой сигнал
  • Прикуриватель
  • Электрические часы (на части автомобилей)

Это оборудование повышает комфорт и безопасность использования автомобиля. Управление осуществляется переключателями на панели приборов.

Коммутационная и защитная аппаратура

Для коммутации и защиты электрических цепей в ВАЗ 21013 используются:

  • Блок предохранителей (10 штук по 8-16А)
  • Реле включения дальнего/ближнего света фар
  • Реле стеклоочистителя РС514
  • Реле-прерыватель указателей поворота РС491
  • Реле контрольной лампы ручного тормоза РС492

Предохранители защищают электроцепи от перегрузок и коротких замыканий. Реле обеспечивают коммутацию силовых цепей слаботочными управляющими сигналами.


Особенности ремонта электропроводки ВАЗ 21013

При ремонте электропроводки ВАЗ 21013 следует учитывать следующие особенности:

  • Использование проводов разных цветов упрощает поиск нужной цепи
  • Большинство соединений выполнено в разъемах, что облегчает демонтаж
  • Схема проводки отличается от ВАЗ 2101, нужно использовать правильную документацию
  • Часто выходят из строя контактные группы переключателей из-за окисления
  • При замене ламп важно соблюдать их мощность во избежание перегрузки цепей

Важно использовать качественные провода и контакты при ремонте, чтобы обеспечить надежную работу электрооборудования автомобиля.

Типичные неисправности электрооборудования ВАЗ 21013

Наиболее распространенные проблемы с электрикой ВАЗ 21013:

  • Отказ генератора из-за износа щеток или выхода из строя диодного моста
  • Окисление контактов в переключателях и реле
  • Перегорание ламп из-за перепадов напряжения
  • Отказ стартера из-за износа щеток или втягивающего реле
  • Нарушение изоляции проводов, приводящее к коротким замыканиям

Своевременная диагностика и профилактика позволяют избежать серьезных проблем с электрооборудованием автомобиля.


Модернизация электрооборудования ВАЗ 21013

Возможные варианты модернизации электрики ВАЗ 21013:

  • Установка более мощного генератора (65-80А)
  • Замена системы зажигания на бесконтактную электронную
  • Установка галогенных фар вместо обычных
  • Монтаж дополнительных реле для разгрузки штатных переключателей
  • Установка современной аудиосистемы

Модернизация позволяет улучшить характеристики и надежность электрооборудования автомобиля, но требует грамотного подхода во избежание перегрузки бортовой сети.


ᐅ Схема электрооборудования автомобиля ВАЗ 21013

08.05.2020 303 Электропроводка и электросхемы

Автор:Иван

В автомобилях ВАЗ 2101 электросхема включает в себя карты соединений систем освещения, поворотных огней и стеклоочистки. Схемы традиционных «копеек» от 21013 отличаются использованием разных силовых агрегатов с различными объемами цилиндров.

[ Скрыть]

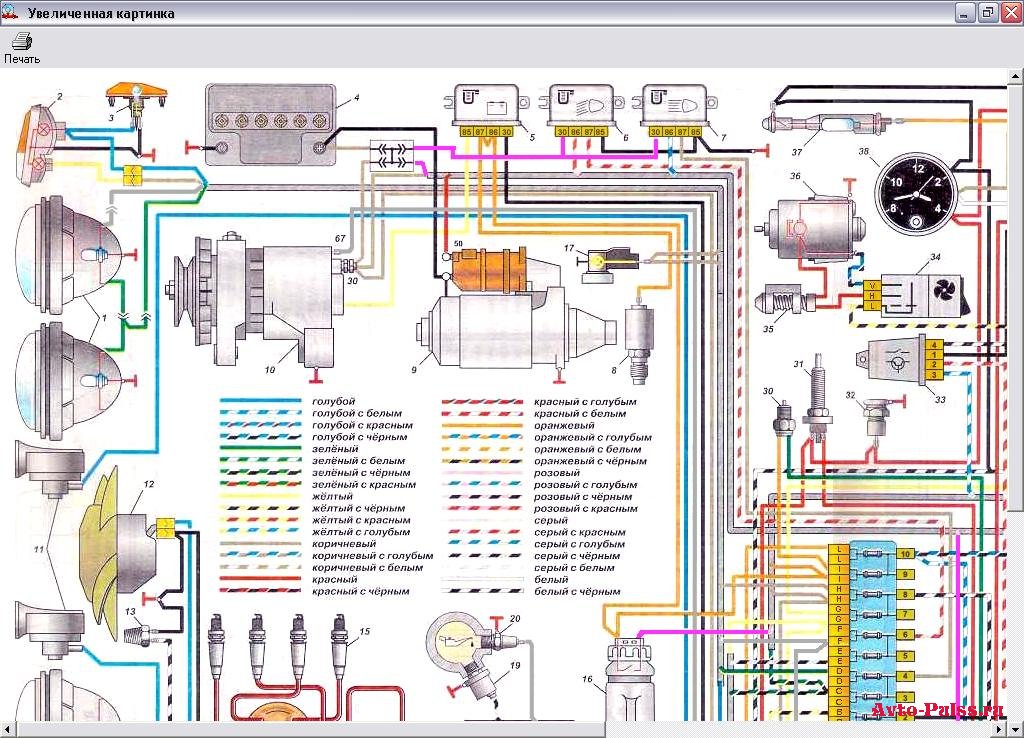

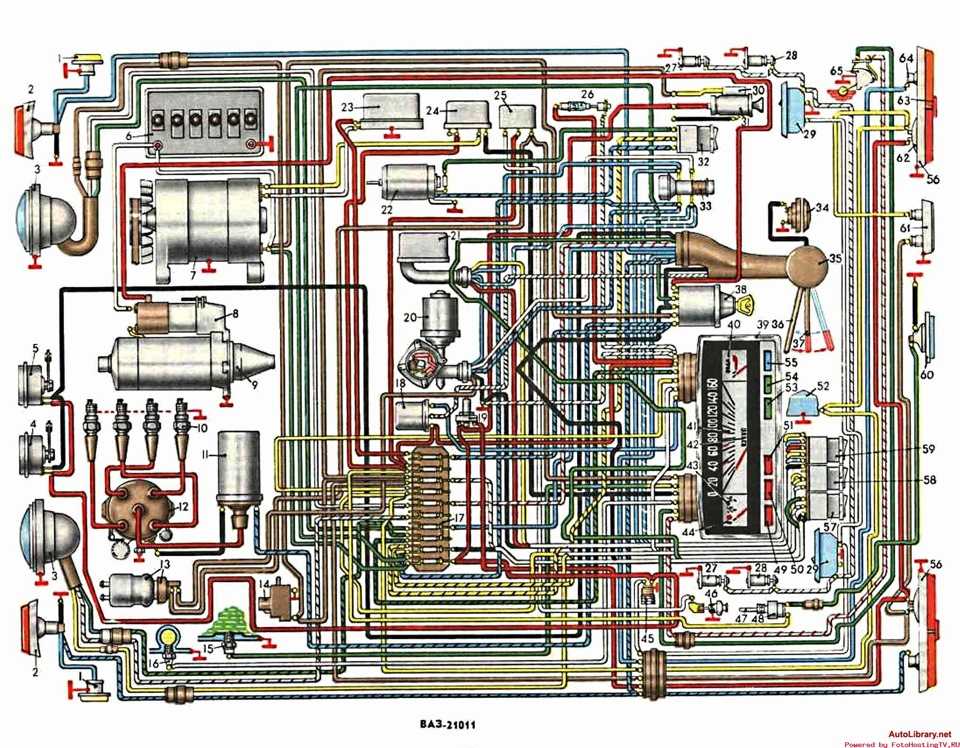

Электросхема ВАЗ-21011 и ВАЗ-21013


Первая часть карты соединений электропроводки для моделей ВАЗ-21011 и ВАЗ-21013


Вторая часть карты соединений электропроводки для моделей ВАЗ-21011 и ВАЗ-21013

Детальная электросхема проводки данных моделей волжского автозавода включает в себя следующие элементы:

  1. Передняя оптика автомобиля.
  2. Поворотные фары, установленные спереди.
  3. Боковые поворотные оптические устройства.
  4. Батарея.
  5. Реле контрольного светового индикатора фиксации разряда АКБ.
  6. Реле активации ближнего освещения оптики.
  7. Реле активации дальнего освещения оптики.
  8. Генераторный узел.
  9. Стартерный механизм.
  10. Источник света под капотом машины.
  11. Свечи, установленные под капотом.
  12. Датчик давления моторного масла.
  13. Датчик определения объема антифриза.
  14. Звуковые сигналы.
  15. Распределительный механизм — трамблер.
  16. Моторедукторный узел системы стеклоочистки.
  17. Лампочка определения уровня «тормозухи».
  18. Катушка зажигания.
  19. Электромотор системы очищения лобового стекла.
  20. Регуляторное устройство уровня напряжения в бортовой сети.
  21. Электродвигатель для включения и управления режимами печки.
  22. Световой индикатор для освещения пространства в бардачке.
  23. Добавочный резисторный элемент электрического мотора отопительной системы.
  24. Штепсельная розетка для переносной лампочки.
  25. Выключатель индикатора стояночного тормоза.
  26. Переключатель тормозных сигналов.
  27. Прерывательное реле поворотных указателей.
  28. Переключательный механизм для управления системой освещения при движении задним ходом.
  29. Монтажный блок с предохранительными элементами.
  30. Прерывательное устройство контрольного светового индикатора стояночного тормоза.
  31. Реле системы стеклоочистки.
  32. Рычаг в салоне авто для изменения режимов работы отопительного узла.
  33. Прикуриватель.
  34. Переключательные устройства осветительных приборов, установленных в стойках задних дверей.
  35. Переключатели плафонов, расположенных в стойках передних дверей.
  36. Осветительные приборы салона автомобиля.
  37. Замок зажигания.
  38. Контрольный щиток.
  39. Датчик определения температуры хладагента в системе охлаждения.
  40. Лампочка активации дальнего освещения оптики.
  41. Лампочка обозначения внешних осветительных приборов.
  42. Лампочка на контрольном щитке поворотных огней.
  43. Контрольный световой источник заряда АКБ.
  44. Лампочка определения давления моторной жидкости.
  45. Лампа ручного тормоза, а также уровня тормозной жидкости.
  46. Контроллер выявления объема горючего в баке.
  47. Лампочка определения резерва топлива.
  48. Осветительное устройство приборной панели.
  49. Переключательный механизм для включения лампочек головного освещения.
  50. Переключатель поворотных огней.
  51. Кнопка активации звукового сигнала.
  52. Выключатель обмыва ветрового стекла.
  53. Рычаг для переключения интенсивности работы системы стеклоочистки.
  54. Выключательный механизм наружного света машины.
  55. Кнопка света в контрольном щитке.
  56. Датчик объема топлива и его резерва в баке.
  57. Осветительное устройство багажного отсека.
  58. Задняя оптика.
  59. Осветительные приборы заднего номера авто.
  60. Фара освещения дороги при движении задним ходом.

Схема электрооборудования автомобиля ВАЗ 2101

Схема электрооборудования автомобиля ВАЗ 2101 (нажмите на рисунок для увеличения схемы)

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2101

1 — боковой указатель УП140 поворота с трубчатой лампой (4 Вт) и рассеивателем оранжевого цвета. 2 — передний габаритный фонарь ПФ140 (подфарник) с двухнитевой лампой (5 + 21 Вт) для обозначения габарита и указания поворота. 3 — датчик ММ120 контрольной лампы о падении давления масла в двигателе ВАЗ 2101. 4 — датчик ТМ106 электрического указателя температуры охлаждающей жидкости в двигателе. 5 — фара ФП40 с двухнитевой лампой (45+40 Вт) дальнего и ближнего света. 6 — катушка зажигания Б117. 7 — прерыватель-распределитель зажигания Р125 с центробежным регулятором опережения зажигания и октан-корректором. 8 — электрические звуковые сигналы высокого и низкого тона С305 и С304. 9 — свеча зажигания А7.5ХС или А7.5БС с резьбой М14Х1.25. 10 — подкапотная лампа ПД140 с кнопочным включением. 11 — электрический стартер СТ221 (1,77 л. с.) со смешанным возбуждением. 12 — электромагнитное тяговое реле включения стартера ВАЗ 2101. 13 — генератор переменного тока Г221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем. 14 — аккумуляторная батарея 6-СТ-55 ЭМ ВАЗ 2101. 15 — автоматический, двухступенчатый, электромагнитный регулятор напряжения РР380. 16 — реле РС702 контрольной лампы сигнализации о прекращении зарядки аккумуляторной батареи. 17 — резистор (добавочное сопротивление — 1 Ом) электродвигателя вентилятора отопителя. 18 — электродвигатель МЭ240 вентилятора отопителя ВАЗ 2101. 19 — реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза. 20 — электромагнитное реле РС514 стеклоочистителя ВАЗ 2101. 21 — электродвигатель МЭ241 (МЭ241А) стеклоочистителя СЛ191 ВАЗ 2101. 22 — реле-прерыватель РС491 указателей поворота ВАЗ 2101. 23 — включатель ВК412 сигнала торможения. 24 — блок плавких предохранителей ПРИ 2 (девять вставок по 8 А и одна — 16 А). 25 — лампа ЛВ211 освещения вещевого ящика. 26 — лампа (4 Вт) освещения гнезда прикуривателя. 27 — электроприкуриватель ПТ10. 28 — трехпозиционный переключатель ВК408 электродвигателя отопителя. 29 — включатель ВКЗЗЗ (замок) зажигания и стартера или ВК347 с противоугонным устройством. 30 — трехпозиционный переключатель стеклоочистителя. 31 — включатель освещения щитка приборов. 32 — включатель наружного освещения. 33 — включатель (кнопка) звукового сигнала. 34 — переключатель П135 света фар и световой сигнализации миганием света. 35 — переключатель П135 указателей поворота. 36 — щиток (комбинация) контрольных приборов КП191. 37 — патрон ПС500 переносной лампы. 38 — включатель ВК409 контрольной лампы ручного тормоза. 39 — датчик БМ150 уровня и запаса топлива в баке ВАЗ 2101. 40 — кнопочный выключательВК407 плафона передней двери. 41 — кнопочный выключатель плафона задней двери. 42 — плафон ПК140 с трубчатой лампой (5 Вт) освещения салона автомобиля. 43 — лампа ЛБ218(4 Вт) освещения багажника. 44 — фонарь ФП141 освещения номерного знака с двумя лампами (по 5 Вт). 45 — стоп-сигнал торможения и габаритный фонарь с двухнитевой лампой стоп-сигнала (21 Вт) и обозначения габарита (5 Вт) с рассеивателем красного цвета. 46 — задний фонарь П140. 47 — задний указатель поворота с лампой 21 Вт с рассеивателем оранжевого цвета.

Электросхема ВАЗ-21015


Первая часть карты для инжекторной версии ВАЗ 21115


Вторая часть карты для инжекторной версии ВАЗ 21115


Третья часть схемы для инжекторной версии ВАЗ 21115


Четвертая часть схемы для инжекторной версии ВАЗ 21115

Описание элементов для 21015 инжектор:

  1. Модуль с передней оптикой.
  2. Моторедукторные устройства для очистки фонарей.
  3. Противотуманные фары.
  4. Контроллер определения температуры воздуха в окружающей среде.
  5. Звуковые сигналы автомобиля.
  6. Переключатель индикатора света под капотом.
  7. Двигатель управления вентилятором системы охлаждения.
  8. Генераторный узел автомобиля.
  9. Контроллер сигнализатора нехватки смазочного вещества в ДВС.
  10. Регулятор объема омывательной жидкости в бачке.
  11. Датчик определения износа колодок, установленных на передних дисках.
  12. Контактные элементы проводников, соединяющихся с общим насосным устройством системы обмыва окон.
  13. Насосный механизм лобового стекла автомобиля.
  14. Насос для подачи жидкости через форсунки на переднюю оптику.
  15. Контактные элементы проводников для соединения с насосным устройством омывательной системы заднего стекла.
  16. Контроллер сигнализатора недостаточного давления смазочного вещества.
  17. Лампа для освещения моторного отсека.
  18. Контакт на кабелях для подключения к колодке проводов системы управления двигателем. Этот контакт может использоваться для подключения к колодке зажигания, если автомобиль оборудован карбюраторным силовым агрегатом.
  19. Моторедукторный узел очистки ветрового стекла.
  20. Стартерный механизм транспортного средства.
  21. Колодка для подключения.
  22. Регулятор температуры двигателя.
  23. Переключательное устройство оптических приборов заднего хода.
  24. Контроллер сигнализатора недостаточного уровня тормозной жидкости.
  25. АКБ автомобиля.
  26. Контроллер сигнализирующего устройства недостаточного уровня хладагента.
  27. Реле включения ПТФ.
  28. Модуль с предохранительными устройствами.
  29. Переключательное устройство стоповых огней.
  30. Штепсельная розетка для активации дополнительной лампочки.
  31. Осветительное устройство подсветки шкалы гидравлического корректора освещения оптики.
  32. Переключатель светового источника сигнализатора ручного тормоза.
  33. Разъем для подсоединения переносной лампочки.
  34. Переключатель осветительных приборов контрольного щитка.
  35. Подрулевой переключатель.
  36. Кнопка управления аварийной сигналкой.
  37. Реле системы прогрева передних сидений.
  38. Замок зажигания автомобиля.
  39. Предохранитель линии задних ПТФ.
  40. Предохранительное устройство цепи компонентов прогрева передних кресел.
  41. Предохранитель электрической цепи блокировки дверных замков.
  42. Световой индикатор подсветки в передней пепельнице.
  43. Реле активации системы зажигания.
  44. Прикуриватель.
  45. Осветительное устройство бардачка.
  46. Выключатель освещения бардачка.
  47. Электромотор вентилятора вентиляционной системы.
  48. Дополнительный резистор электродвигателя отопителя.
  49. Выключатель вентилятора печки ВАЗ.
  50. Световой индикатор подсветки переключателя отопительной системы.
  51. Лампочка подсветки ручек для управления печкой на центральной консоли.
  52. Моторедукторные устройства электрических стеклоподъемников.
  53. Кнопка ЭСП, расположенного в передней двери справа.
  54. Моторедукторные устройства системы блокирования замков, установленных в передних дверях.
  55. Электропроводники для соединения с передней колонкой, установленной справа.
  56. Моторедукторные устройства для блокирования замков, расположенных в задних дверях.
  57. Кабеля, предназначенные для подключения к заднему правому динамику.
  58. Модуль управления блокировкой дверных замков в автомобиле.
  59. Проводники, предназначенные для подключения к автомагнитоле.
  60. Переключатель очистительных устройств на передней оптике.
  61. Кнопка управления системой прогрева заднего стекла.
  62. Реле активации задних противотуманных оптических устройств.
  63. Разъем, предназначенный для соединения с системой прогрева переднего пассажирского кресла.
  64. Выключатель оптических устройств в задних противотуманных фарах.
  65. Переключатель системы прогрева переднего пассажирского кресла.
  66. Кнопка для управления системой противотуманных фонарей.
  67. Переключательное устройство световых источников внешнего освещения.
  68. Кнопка для управления системой обогрева переднего левого сиденья.
  69. Разъем, предназначенный для соединения с системой обогрева водительского кресла.
  70. Проводники, предназначенные для подключения к переднему левому динамику.
  71. Кнопка для управления электростеклоподъемником, расположенным в водительской двери. Используется для поднятия стекла.
  72. Переключатель стеклоподъемника, установленного в двери водителя. Применяется для опускания стекла.
  73. Проводники, предназначенные для соединения с левой задней колонкой.
  74. Боковые поворотные указатели.
  75. Переключатель осветительного устройства, установленного на стойке передней двери.
  76. Аналогичный механизм, расположенный в стойке задней двери.
  77. Световой источник.
  78. Источник индивидуального освещения в салоне.
  79. Разъем для соединения со жгутом кабелей электрического топливного насоса.
  80. Переключатель для активации и отключения источника освещения багажного отделения.
  81. Приборная панель автомобиля.
  82. Источник освещения багажного отсека.
  83. Модуль индикации бортовой системы контроля.
  84. Маршрутный компьютер автомобиля.
  85. Разъем, предназначенный для подключения к проводам системы управления силовым агрегатом.
  86. Задняя внешняя оптика автомобиля.
  87. Внутренние осветительные приборы, расположенные сзади.
  88. Штекер для соединения с системой прогрева заднего стекла.
  89. Осветительные устройства заднего номерного знака.
  90. Дополнительный стоп-сигнал, установленный в спойлере.

Пользователь Petro Popyk рассказал о замене проводки на автомобилях ВАЗ и о нюансах, которые надо учитывать при выполнении этой задачи.

РаспечататьДата добавления: 2008-05-21 |

Нажмите для увеличения (186 КБайт)

Качество схемы не очень хорошее, но разглядеть можно.

1. Фары; 2. Подфарники; 3. Боковые указатели поворота; 4. Аккумуляторная батарея; 5. Реле контрольной лампы заряда аккумуляторной батареи; 6. Реле включения ближнего света фар; 7. Реле включения дальнего света фар; 8. Генератор; 9. Стартер; 10. Подкапотная лампа; 11. Свечи зажигания; 12. Датчик контрольной лампы давления масла; 13. Датчик указателя температуры охлаждающей жидкости; 14. Звуковые сигналы; 15. Распределитель зажигания; 16. Электродвигатель стеклоочистителя; 17. Датчик контрольной лампы уровня тормозной жидкости; 18. Катушка зажигания; 19. Электродвигатель омывателя ветрового стекла; 20. Регулятор напряжения; 21. Электродвигатель отопителя; 22. Лампа освещения вещевого ящика; 23. Добавочный резистор электродвигателя отопителя; 24. Штепсельная розетка для переносной лампы; 25. Выключатель контрольной лампы стояночного тормоза; 26. Выключатель сигнала торможения; 27. Реле-прерыватель указателей поворота; 28. Выключатель света заднего хода; 29. Блок предохранителей; 30. Реле-прерыватель контрольной лампы стояночного тормоза; 31. Реле стеклоочистителя; 32. Переключатель электродвигателя отопителя; 33. Прикуриватель; 34. Выключатели плафонов, расположенные в стойках задних дверей; 35. Выключатели плафонов, расположенный в стойках передних дверей; 36. Плафоны; 37. Выключатель зажигания; 38. Комбинация приборов; 39. Указатель температуры охлаждающей жидкости; 40. Контрольная лампа дальнего света фар; 41. Контрольная лампа наружнего освещения; 42. Контрольная лампа указателей поворота; 43. Контрольная лампа заряда аккумуляторной батареи; 44. Контрольная лампа давления масла; 45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46. Указатель уровня топлива; 47. Контрольная лампа резерва топлива; 48. Лампа освещения комбинации приборов; 49. Переключатель света фар; 50. Переключатель указателей поворота; 51. Выключатель звукового сигнала; 52. Выключатель омывателя ветрового стекла; 53. Переключатель стеклоочистителя; 54. Выключатель наружнего освещения; 55. Выключатель освещения приборов; 56. Датчик указателя уровня и резерва топлива; 57. Лампа освещения багажника; 58. Задние фонари; 59. Фонарь освещения номерного знака; 60. Фонарь света заднего хода.
Добавил: Павел (Admin) Автор: Неизвестно
Вас может заинтересовать:

  1. Изготовление электролита
  2. Зарядно-десульфатирующий автомат для автомобильных аккумуляторов
  3. Сигнализатор ручного тормоза
  4. Бесконтактный прерыватель электронной системы зажигания
  5. Электронная система зажигания для автомобильного отопителя

Характеристика предохранителей по номинальному току и цепи, за которую они отвечают

Электросхема ВАЗ 2101 включает в себя предохранительный модуль, располагающийся под контрольным щитком. Он скрыт защитной крышкой, на внутренней стороне которой нанесена схема с обозначением всех компонентов и электроцепей.


Схема предохранительных устройств


Расположение модуля в салоне

Подробное описание элементов и устройств, за которые они отвечают, приведено в таблице.

Номер устройстваОписание защищаемых цепей
1 Предназначается для защиты:
  • электроцепи звукового сигнала;
  • системы освещения салона автомобиля;
  • штепсельной розетки;
  • прикуривательного устройства;
  • стоповых огней в задних осветительных устройствах.
2 Используется для защиты:
  • передних стеклоочистительных устройств с реле;
  • электрического моторчика отопительной системы;
  • омывательного устройства лобового стекла.
3Данный предохранитель предназначается для защиты левого осветительного источника дальнего освещения, а также контрольного индикатора активации
4Защита электроцепи дальнего освещения в правом осветительном приборе
5Предохранитель лампочки ближнего освещения в левой фаре
6Элемент защиты электроцепи светового источника ближнего света в правом фонаре
7 Предназначается для защиты нескольких электроцепей:
  • габаритных осветительных приборов, в частности, левого подфарника, правой задней фары и контрольного индикатора на «приборке»;
  • системы освещения багажного отсека;
  • осветительного устройства номерного знака;
  • системы освещения приборной панели.
8 Используется для защиты трех линий:
  • подкапотного осветительного устройства;
  • правого подфарника габаритных фонарей, а также левой задней фары;
  • системы освещения прикуривателя.
9 Предназначен для защиты электроцепей:
  • датчика определения температуры хладагента;
  • контроллера уровня горючего с индикатором резерва;
  • контрольного индикатора давления моторной жидкости, активации ручного тормоза, уровня тормозной жидкости, заряда аккумулятора;
  • поворотные указатели, а также световые индикаторы на приборке, отвечающие за них;
  • фара освещения заднего хода;
  • система освещения бардачка.
10Предназначен для защиты электроцепи регуляторного устройства напряжения, а также обмотки возбуждения генераторного агрегата.

Если выходит из строя электрооборудование, автовладельцу необходимо в первую очередь проверить целостность предохранителей.

ᐅ Электросхема ВАЗ 2101 | Блок предохранителей и реле🚘|🔧Расшифровка блоков предохранителей и реле

ᐅ Электросхема ВАЗ 2101 | Блок предохранителей и реле🚘|🔧Расшифровка блоков предохранителей и реле

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки ВАЗ.

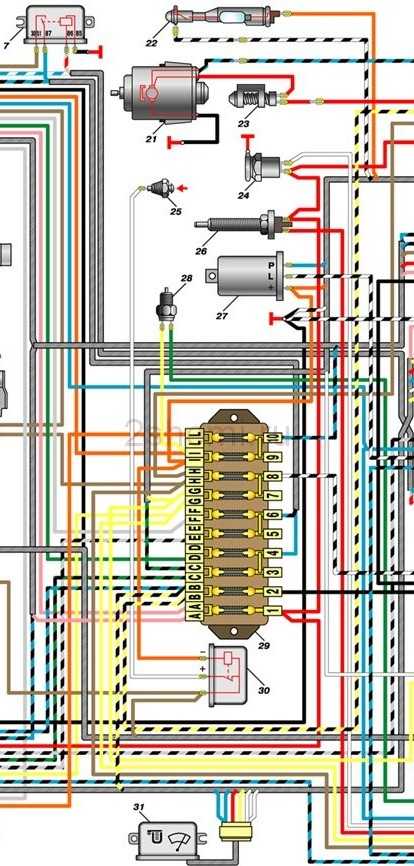

1 — боковой указатель УП140 поворота с трубчатой лампой (4 Вт) и рассеивателем оранжевого цвета.
2 — передний габаритный фонарь ПФ140 (подфарник) с двухнитевой лампой (5 + 21 Вт) для обозначения габарита и указания поворота.
3 — датчик ММ120 контрольной лампы о падении давления масла в двигателе ВАЗ 2101.
4 — датчик ТМ106 электрического указателя температуры охлаждающей жидкости в двигателе.

5 — фара ФП40 с двухнитевой лампой (45+40 Вт) дальнего и ближнего света.
6 — катушка зажигания Б117.
7 — прерыватель-распределитель зажигания Р125 с центробежным регулятором опережения зажигания и октан-корректором.
8 — электрические звуковые сигналы высокого и низкого тона С305 и С304.
9 — свеча зажигания А7.5ХС или А7.5БС с резьбой М14Х1.25.
10 — подкапотная лампа ПД140 с кнопочным включением.
11 — электрический стартер СТ221 (1,77 л. с.) со смешанным возбуждением.
12 — электромагнитное тяговое реле включения стартера ВАЗ 2101.
13 — генератор переменного тока Г221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем.
14 — аккумуляторная батарея 6-СТ-55 ЭМ ВАЗ 2101.
15 — автоматический, двухступенчатый, электромагнитный регулятор напряжения РР380.
16 — реле РС702 контрольной лампы сигнализации о прекращении зарядки аккумуляторной батареи.
17 — резистор (добавочное сопротивление — 1 Ом) электродвигателя вентилятора отопителя.
18 — электродвигатель МЭ240 вентилятора отопителя ВАЗ 2101.
19 — реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
20 — электромагнитное реле РС514 стеклоочистителя ВАЗ 2101.
21 — электродвигатель МЭ241 (МЭ241А) стеклоочистителя СЛ191 ВАЗ 2101.
22 — реле-прерыватель РС491 указателей поворота ВАЗ 2101.
23 — включатель ВК412 сигнала торможения.
24 — блок плавких предохранителей ПРИ 2 (девять вставок по 8 А и одна — 16 А).
25 — лампа ЛВ211 освещения вещевого ящика.
26 — лампа (4 Вт) освещения гнезда прикуривателя.
27 — электроприкуриватель ПТ10.
28 — трехпозиционный переключатель ВК408 электродвигателя отопителя.
29 — включатель ВКЗЗЗ (замок) зажигания и стартера или ВК347 с противоугонным устройством.
30 — трехпозиционный переключатель стеклоочистителя.
31 — включатель освещения щитка приборов.
32 — включатель наружного освещения.
33 — включатель (кнопка) звукового сигнала.
34 — переключатель П135 света фар и световой сигнализации миганием света.
35 — переключатель П135 указателей поворота.
36 — щиток (комбинация) контрольных приборов КП191.
37 — патрон ПС500 переносной лампы.
38 — включатель ВК409 контрольной лампы ручного тормоза.
39 — датчик БМ150 уровня и запаса топлива в баке ВАЗ 2101.
40 — кнопочный выключательВК407 плафона передней двери.
41 — кнопочный выключатель плафона задней двери.
42 — плафон ПК140 с трубчатой лампой (5 Вт) освещения салона автомобиля.
43 — лампа ЛБ218(4 Вт) освещения багажника.
44 — фонарь ФП141 освещения номерного знака с двумя лампами (по 5 Вт).
45 — стоп-сигнал торможения и габаритный фонарь с двухнитевой лампой стоп-сигнала (21 Вт) и обозначения габарита (5 Вт) с рассеивателем красного цвета.
46 — задний фонарь П140.
47 — задний указатель поворота с лампой 21 Вт с рассеивателем оранжевого цвета.

На сайте avto-fresh.com вы сможете найти электросхема ваз 2101 фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.


Другие схемы для ВАЗ:
  • Схема электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска до 1987 г.

  • Схема предохранителей и реле ВАЗ 2113, 2114, 2115

  • Схема блока предохранителей и реле Лада Приора (дорестайл/рестайл)

  • Схема предохранителей и реле ВАЗ 2106, 21061, 21063, 21065

  • Жгут проводов для подключения подушки безопасности ВАЗ 2110

  • Схема электрических соединений двери задка и проводов фонарей освещения номерного знака автомобиля LADA KALINA

  • Цветные схемы электрооборудования ВАЗ 1118 — 11183 {LADA KALINA}

  • СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ АВТОМОБИЛЕЙ СЕМЕЙСТВА LADA KALINA В КОМПЛЕКТАЦИИ «ЛЮКС»

  • Схема предохранителей и реле ВАЗ 2101 (21011 / 21013 / 2102)

  • Схема электрооборудования ВАЗ-2107, ВАЗ-21072, ВАЗ-21074

  • Схема электрооборудования автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • Схема предохранителей и реле ВАЗ 2108, 2109, 21099

  • Электрическая схема автомобиля ВАЗ 2109

  • Схема электрооборудования автомобиля ВАЗ 2123 / Шевроле Нива

  • СХЕМА СИСТЕМЫ ВПРЫСКА ИНЖЕКТОРА ВАЗ 2108, 2109, 21099

  • Схема электрооборудования автомобиля ВАЗ 21213 «Нива» и модификаций

  • Цветные схемы электрооборудования ВАЗ 2170 / LADA PRIORA

  • Схемы электрооборудования ВАЗ 21213

  • Система управления двигателем ВАЗ-2111 с распределенным впрыском топлива под нормы токсичности R83-02 c контроллером 2111-1411020-61 (Январь-5.
    1) или 2111-1411020-60 (M1.5.4N) на автомобилях ВА3-2113. -2114, -2115

  • Система управления двигателем ВА3 2111 с контроллером 2111-1411020 40 (МР7А) на автомобилях ВАЗ-2113, -2114, -2115

  • Схема электрооборудования автомобиля ВАЗ 1111 / 11113 Ока

  • Схема предохранителей ВАЗ 1111 / 11113 Ока

  • Схема предохранителей и реле Лада Гранта (ВАЗ-2190, 2191)

  • Схема электрооборудования автомобиля ВАЗ 21214

  • Схема электрооборудования автомобиля ВАЗ 2121

  • Схема электрооборудования автомобиля ВАЗ 21213

  • Схема предохранителей и реле Lada Niva (ВАЗ 2121, 4х4 Urban)

  • Блок предохранителей и реле ВАЗ 2113, 2114, 2115

  • Схема предохранителей и реле Lada XRAY

  • Назначение и расположение предохранителей и реле Lada Vesta

  • Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175

  • Схема электрооборудования ВАЗ-2104

  • Схема предохранителей и реле Лада Калина (2004-2013)

  • Принципиальная схема электрооборудования СеАЗ 11116 (с двигателем TJ376QE)

  • Расположение клемм «массы» элементов электрооборудования автомобиля Lada Largus

  • Назначение и расположение предохранителей и реле Lada Largus

  • Схема предохранителей и реле ВАЗ 2120 Надежда

  • Схема соединений стартера ВАЗ 2101

  • Схема предохранителей и реле Лада Калина 2 с 2013 года

Преподавательские работы, вакансии воспитателей, школьные вакансии

Преподавательские работы, педагогические вакансии, школьные вакансии | ШколаВесна Выберите местоположение. .. Любое местоположениеТолько СШАМеждународныйОнлайнАлабамаАляскаАризонаАрканзасКалифорнияКолорадоКоннектикутДелавэрРасст. КолумбияФлоридаГрузияГавайиАйдахоИллинойсИндианаАйоваКанзасКентуккиЛуизианаМэнМэрилендМассачусетсМичиганМиннесотаМиссисипиМиссуриМонтанаНебраскаНевадаНью-ГэмпширНью-ДжерсиНью-МексикоНью-ЙоркСеверная КаролинаСеверная ДакотаОгайоОклахомаОрегонПенсильванияРод-АйлендЮжная КаролинаЮжная ДакотаTenne sseeТехасЮтаВермонтВирджинияВашингтонЗападная ВирджинияВисконсинВайомингВыберите категорию…Классный учительАдминистраторЛегкая атлетикаПрофессиональное образованиеУчебная поддержкаСпециальное образованиеУслуги для студентовЗаместительВспомогательный персоналПозиции на уровне штатаОнлайнДругое/СезонныеВыберите класс…Любой уровень класса …Любой тип работыПолная — или неполный рабочий деньПолный рабочий деньНеполный рабочий деньЛетоПосле школы/Вечернее
  • Расширенный поиск
  • Мой сохраненный поиск

Идентификатор задания

Соискатели

Продвиньте свою карьеру в области образования. Это бесплатно.

Если вы только начинаете или уже имеете опыт&запятая; SchoolSpring — лучшее место для управления вашей образовательной карьерой. Получите доступ к тысячам вакансий по всей стране со всего Интернета в одном , Удобная поисковая система. И это только начало. С SchoolSpring&запятая; доступ&двоеточие;

  • Карьера Инструменты управления документами.
  • Централизованная агрегация поиска работы.
  • Оповещения по электронной почте.
  • Комплексные приложения.
  • Найти работу Бесплатная регистрация

Мы обновили нашу Политику конфиденциальности, вступившую в силу 27 января 2020 г.
Щелкните здесь для получения дополнительной информации.

Работодатели


Увеличьте охват и расширьте круг кандидатов.

Найдите учителей, администраторов, вспомогательный персонал и любую промежуточную роль в сфере образования с помощью более чем 2 миллионов соискателей работы в сфере образования по всей стране.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
