Какие средства защиты необходимы при работе в электроустановках до 1000 В. Какие защитные средства применяются в установках выше 1000 В. Как правильно использовать основные и дополнительные электрозащитные средства. Какие требования предъявляются к средствам защиты в электроустановках.

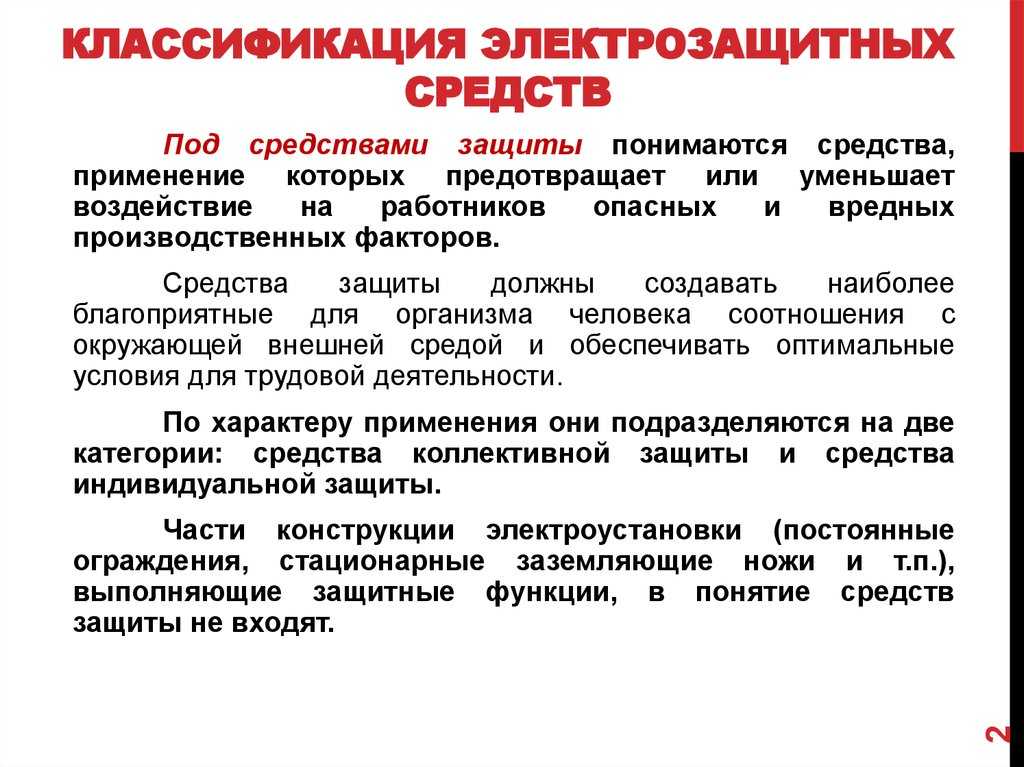

Классификация электрозащитных средств по напряжению установок
Электрозащитные средства подразделяются на две основные категории в зависимости от напряжения электроустановок:
- Средства защиты для электроустановок до 1000 В
- Средства защиты для электроустановок выше 1000 В
Такое разделение обусловлено различными требованиями к изоляции и конструкции защитных средств при работе с низким и высоким напряжением. Давайте рассмотрим подробнее, какие средства применяются в каждом случае.
Основные электрозащитные средства в установках до 1000 В
К основным средствам защиты в электроустановках напряжением до 1000 В относятся:
- Диэлектрические перчатки
- Изолирующие штанги
- Указатели напряжения
- Инструмент с изолированными ручками
- Изолирующие клещи
- Электроизмерительные клещи
Эти средства способны длительно выдерживать рабочее напряжение электроустановки и позволяют прикасаться к токоведущим частям под напряжением. Рассмотрим их подробнее.
Диэлектрические перчатки
Диэлектрические перчатки служат для защиты рук от поражения электрическим током. Они изготавливаются из специальной резины и должны полностью закрывать руки до запястья. Перед применением перчатки необходимо проверить на отсутствие проколов и разрывов. Как правильно проверить целостность диэлектрических перчаток?
- Скатайте перчатки от манжеты к пальцам, выдавливая воздух
- Растяните манжету и проверьте, не выходит ли воздух
- Наденьте перчатки и опустите руки в воду — пузырьки укажут на повреждения
Изолирующие штанги
Изолирующие штанги применяются для оперативных переключений, наложения заземления, освобождения пострадавшего от действия электрического тока. Они состоят из изолирующей части, рукоятки и рабочей головки. Какие требования предъявляются к изолирующим штангам?
- Должны быть сухими и чистыми
- Не должны иметь трещин и сколов изоляции
- Наличие ограничительного кольца на ручке
- Четкая маркировка напряжения
Дополнительные электрозащитные средства в установках до 1000 В
К дополнительным изолирующим электрозащитным средствам в электроустановках до 1000 В относятся:
- Диэлектрические галоши
- Диэлектрические ковры и изолирующие подставки
- Изолирующие колпаки и накладки
- Переносные заземления
- Оградительные устройства
- Плакаты и знаки безопасности
Они не способны полностью защитить человека от напряжения, поэтому применяются совместно с основными средствами защиты. Какую роль выполняют дополнительные средства?
- Усиливают защитное действие основных средств
- Защищают от напряжения прикосновения и шагового напряжения
- Предупреждают ошибочные действия персонала
Основные электрозащитные средства в установках выше 1000 В
При работе в электроустановках напряжением выше 1000 В применяются следующие основные защитные средства:
- Изолирующие штанги
- Изолирующие и электроизмерительные клещи
- Указатели напряжения
- Устройства для прокола кабеля
- Специальные средства защиты, устройства и приспособления для работ на ВЛ 110 кВ и выше
Эти средства рассчитаны на высокие напряжения и должны обеспечивать надежную защиту персонала. Какие особенности имеют изолирующие средства для высоковольтных установок?
- Увеличенная длина изолирующих частей
- Повышенная электрическая прочность изоляции
- Наличие четкой маркировки класса напряжения
- Специальная конструкция рабочих частей
Дополнительные электрозащитные средства в установках выше 1000 В
К дополнительным изолирующим электрозащитным средствам в электроустановках выше 1000 В относятся:
- Диэлектрические перчатки
- Диэлектрические боты
- Диэлектрические ковры и изолирующие подставки
- Изолирующие колпаки и накладки
- Штанги для переноса и выравнивания потенциала
- Лестницы приставные и стремянки изолирующие стеклопластиковые
Какие требования предъявляются к дополнительным защитным средствам в высоковольтных установках?
- Повышенная электрическая прочность
- Стойкость к воздействию внешней среды
- Удобство и безопасность применения
- Наличие маркировки по напряжению
Правила применения электрозащитных средств
Чтобы обеспечить надежную защиту персонала, необходимо соблюдать определенные правила при использовании электрозащитных средств:
- Применять защитные средства, соответствующие напряжению электроустановки
- Проверять исправность средств защиты перед каждым применением
- Проводить периодические испытания защитных средств в установленные сроки
- Правильно хранить и транспортировать средства защиты
- Изъять из эксплуатации средства с истекшим сроком годности
- Применять основные и дополнительные средства защиты совместно
- Пользоваться только сухими и чистыми изолирующими средствами
Какие действия запрещены при работе с электрозащитными средствами?
- Прикасаться к токоведущим частям без применения основных средств защиты
- Использовать средства с истекшим сроком испытаний
- Применять защитные средства, не прошедшие эксплуатационные испытания
- Пользоваться средствами защиты, имеющими повреждения
Сроки и методы испытаний электрозащитных средств
Все электрозащитные средства должны периодически проходить эксплуатационные испытания. Это необходимо для проверки их защитных свойств и своевременного выявления дефектов. Какие виды испытаний проводятся?
- Механические испытания
- Электрические испытания повышенным напряжением
- Проверка электрической прочности изоляции
- Измерение тока утечки
Сроки испытаний электрозащитных средств зависят от их вида и напряжения электроустановки. Например:
- Диэлектрические перчатки — 1 раз в 6 месяцев
- Указатели напряжения до 1000 В — 1 раз в 12 месяцев
- Изолирующие штанги выше 1000 В — 1 раз в 24 месяца
- Диэлектрические боты — 1 раз в 36 месяцев
Требования к комплектации электрозащитными средствами
Для обеспечения безопасной работы персонала электроустановки должны быть укомплектованы необходимыми защитными средствами. Какие нормы комплектации существуют?
- Наличие комплекта основных изолирующих средств на каждое рабочее место
- Не менее двух комплектов диэлектрических перчаток на бригаду
- Наличие указателей напряжения, соответствующих напряжению электроустановки
- Комплект плакатов и знаков безопасности
- Переносные заземления в необходимом количестве
Полный перечень средств защиты определяется местными инструкциями с учетом особенностей электроустановок. Как обеспечить надлежащее укомплектование рабочих мест?
- Разработать нормы комплектации для каждой электроустановки
- Назначить ответственных за наличие и состояние средств защиты
- Проводить периодические проверки наличия и состояния защитных средств
- Своевременно пополнять и обновлять комплекты защитных средств
Хранение и учет электрозащитных средств
Для поддержания защитных средств в исправном состоянии необходимо обеспечить их правильное хранение и учет. Какие требования предъявляются к местам хранения?
- Защита от механических повреждений и загрязнений
- Защита от воздействия масел, кислот и других агрессивных веществ
- Защита от прямых солнечных лучей и атмосферных осадков
- Исключение возможности случайного прикосновения к токоведущим частям
Для учета и контроля состояния защитных средств необходимо:
- Вести журнал учета и содержания средств защиты
- Проводить периодический осмотр состояния защитных средств
- Своевременно изымать средства с истекшим сроком годности
- Маркировать защитные средства инвентарным номером
Правильная организация хранения и учета позволяет обеспечить постоянную готовность защитных средств к применению и своевременно выявлять непригодные экземпляры.
Диэлектрические средства защиты до 1000 В.
- Диэлектрические перчатки для электроустановок до 1000 В, в которых они применяются как основное защитное средство при работах под напряжением. Эти перчатки запрещается применять в электроустановках выше 1000 В;
- Диэлектрические перчатки для электроустановок выше 1000 В, в которых они применяются как дополнительное защитное средство при работах с по мощью основных изолирующих защитных средств (штанг, указателей высокого напряжения, изолирующих и электроизмерительных клещей и т.п.). Кроме того, эти диэлектрические перчатки используются без применения других защитных средств при операциях с приводами разъединителей, выключателей и другой аппаратуры напряжением выше 1000 В.
- Диэлектрические галоши и боты как дополнительные защитные средства применяются при операциях, выполняемых с помощью основных защитных средств. При этом боты могут применяться как в закрытых, так и открытых электроустановках любого напряжения, а галоши — только в закрытых электроустановках до 1000 В включительно. Кроме того, диэлектрические галоши и боты используются в качестве защиты от шаговых напряжений в электроустановках любого напряжения и любого типа, в том числе на воздушных линиях электропередачи.
- Диэлектрические ковры изготовляют в соответствии с требованиями государственного стандарта в зависимости от назначения и условий эксплуатации следующих двух групп: 1-я группа — обычного исполнения и 2-я группа — маслобензостойкие.
Ковры изготовляются толщиной 6±1 мм, длиной от 500 до 8000 мм и шириной от 500 до 1200 мм. Ковры должны иметь рифленую лицевую поверхность. Ковры должны быть одноцветными.
Предназначены для использования в качестве дополнительного средства защиты от воздействия электрического тока напряжением до 9000 В при работе в закрытых помещениях при отсутствии осадков и в открытых электроустановках в интервале температур от-30°С до +50°С.
ГОСТ 13385-78.
Боты диэлектрические используются на предприятиях для защиты работников от воздействия электрического тока, напряжением до 1000В, в качестве основного средства защиты.
Ковер диэлектрический применяется для дополнительной защиты в закрытых электроустановках напряжением свыше 1000 В, кроме особо сырых помещений, и в открытых электроустановках в сухую погоду.
Применяются в качестве дополнительного защитного средства в закрытых электроустановках с напряжением свыше 1000 В (кроме особо сырых помещений) и в открытых электроустановках в сухую погоду.
Предназначены для защиты человека от поражения электрическим током и являются основным средством защиты при работе в электроустановках напряжением до 1000 В и дополнительным изолирующим средством при работе в электроустановках напряжением свыше 1000 В.
Предназначены для защиты человека от поражения электрическим током и являются основным средством защиты при работе в электроустановках напряжением до 1000 В и дополнительным изолирующим средством при работе в электроустановках напряжением свыше 1000 В.
Лестница стеклопластиковая приставная диэлектрическая, отвечающая всем требованиям электробезопасности, предназначена для использования: в электроустановках при проведении их ремонта, наладки и технического обслуживания.
Профессиональная 3-х ступенчатая стеклопластиковая диэлектрическая стремянка. Применяется при монтаже, обслуживании и эксплуатации электросетей. Стремянка не проводит электрический ток и является дополнительным изолирующим электрозащитным средством.
Ножницы диэлектрические НД-1 являются ручным изолирующим инструментом, предназначенным для резки кабеля и проводов в электроустановках напряжением до 1000В переменного и 1500В постоянного тока.
Для резки проводов d до 16 мм, условия для работы под напряжением до 1000В.
- Вид изделия: Очки защитные открытые
- Назначение: Средства защиты органов зрения
- Цвет линзы: прозрачные, дымчатые, красные, желтые.
- Материал: Поликарбонат (РС)
- Защита: От механических воздействий.
- Широкий панорамный обзор. Масса 46 г
- Гарантийный срок хранения: 3 года.
- Вид изделия: Очки защитные открытые
- Назначение: Средства защиты органов зрения
- Цвет линзы: прозрачные, желтые.
- Материал: Поликарбонат (РС)
- Защита: От механических воздействий.
- Широкий панорамный обзор. Масса 48 г
- Гарантийный срок хранения: 3 года.
- Номинальное напряжение электроустановки, В, не более 1000
- Габаритные размеры, мм 190х57х20
- Рабочий диапазон температур, °С от -45 до +40
- Масса, кг, не более 0,1
- Диапазон измерения переменного тока с 200 А.
- Род тока: Переменный ток.
- Диапазон измерения переменного тока по 1000 А.
- Размер отверстия клещей, зажима — 50 мм.
боты диэлектрические изготавливаются соответственно ГОСТ 13385-78
галоши диэлектрические изготавливаются соответственно ГОСТ 13385-78
перчатки диэлектрические изготавливаются согласно ТУ 38.
305-05-257-89
коврик диэлектрический изготавливается соответственно ГОСТ 4997-75.
Согласно «Инструкции по применению и испытанию средств защиты, используемых в электроустановках» (изд. 2003 г.) устанавливается следующая периодичность испытаний средств защиты.
- Диэлектрические ковры и изолирующие подставки — не нормируются, визуальный осмотр.
Средства индивидуальной защиты в электроустановках
Работа с мощными электрическими установками требует правильной подготовки. Допуск электрика и подходящее снаряжение – важные факторы, которые обеспечат безопасность сотрудников и сохранность оборудования. Средства индивидуальной защиты в электроустановках необходимы, чтобы предотвратить опасные ситуации. Иначе поражение электрическим током может нанести не только вред для здоровья, но и привести к летальному исходу. При подборе оборудования следует внимательно относиться к предназначению защитных изделий, рекомендуемому вольтажу установок, указанным лимитам.
Ассортимент СИЗ при работе с электроустановками
Электрики используют различные электрозащитные средства, которые позволяют предотвратить удар током. К специализированным изделиям следует добавить универсальную продукцию. Это защита органов слуха, очки, маски, комбинезоны. Поражение искрами, открытым пламенем входит в список потенциальных рисков. Одежда и снаряжение электрика должны соответствовать требованиям ГОСТов.
Специализированные СИЗ:
- изолирующие штанги – многофункциональные устройства;
- изолирующие клещи – демонтажное оборудование, используется для снятия предохранителей, накладок;
- УВН и УНН – указатели высокого и низкого напряжения;
- электроизмерительные клещи, устройства для прокола кабеля;
- специализированные средства для установок повышенного напряжения (от 110 кВ).
Надежные средства защиты в электроустановках простые и функциональные. Они позволяют за несколько секунд подготовить рабочее место или справиться с нештатной ситуацией.
Это специализированные, основные изделия, без которых невозможен допуск электрика к установкам. Также выделяют универсальные средства. Это резиновые диэлектрические перчатки, инструмент с изолирующими свойствами, защита глаз и прочие изделия, комплектация которых может быть разной.
Разделение средств защиты по вольтажу установок
Обычно выделяют комплекты СИЗ для электроустановок с напряжением до 1000 Вольт и свыше этого порога. Перчатки, ботинки, коврики необходимы только в комплексах свыше 1000 Вт. Штанги, клещи, УНН – традиционные средства защиты работников в электроустановках с напряжением до 1000 Вольт. В мощных комплексах применяют изолирующие колпаки, подставки, накладки, специальные разновидности стремянок и приставных лестниц.
При выборе СИЗ важно учитывать ряд параметров:
- сертификация – только изделия по ГОСТу защищают сотрудников предприятия должным образом;
- вольтаж – каждый вид средств тестируется, определяется максимальный лимит напряжения;
- срок применения – запрещено использовать изделия с завершенным сроком эксплуатации;
- визуальное состояние – деформированные, бракованные, разорванные СИЗ использовать нельзя;
- специальное назначение – в некоторых случаях традиционных изделий недостаточно.
Дополнительно могут потребоваться экранирующие комплекты и устройства, переносное заземление. К средствам защиты относятся предупредительные и запрещающие плакаты, знаки. Выбирая средства защиты от электрического тока, отдайте предпочтение надежной продукции известных брендов. Это обеспечит высокий уровень защиты сотрудников, снизит риски травм на производстве, повысит эффективность работы специалистов при ремонте и обслуживании электрических установок.
Где приобрести надежные СИЗ для электрика?
Воспользуйтесь предложениями интернет-магазина «Комплект-М». Мы поставляем продукцию известных мировых брендов, гарантируем качество и наличие необходимых сертификатов. В наличии всегда есть необходимые комплекты оборудования для безопасной работы электриков с установками. Обеспечивайте безопасность рабочего места сотрудников, соблюдая условия и требования законодательства в сфере охраны труда. Это поможет снизить риск травм на производстве, повысить продуктивность деятельности сотрудников, избежать штрафных санкций при проверках.
По вопросам подбора и покупки СИЗ звоните менеджерам компании. Подберем подходящие изделия, дадим консультацию, быстро доставим продукцию.
Электрозащитные средства в электроустановках до 1000 В
При работе в электроустановках обязательно использование средств защиты, исключающих поражение электрическим током. Они делятся на основные и дополнительные. Первые способны выдерживать длительное воздействие рабочего напряжения, поэтому их можно использовать во время работы, не отключая оборудование от сети. Что касается дополнительных средств, то они не способны на 100 % защитить человека от поражения электрическим током, поэтому применяются одновременно с основными. В этой статье мы рассмотрим, какие средства электрозащиты бывают в электроустановках до 1000 В и какие требования к ним предъявляются.
- Основной
- Дополнительный
Основной
Чтобы сделать информацию более доступной, мы сразу приведем перечень электрозащитных устройств, применяемых в установках до 1 кВ, и расскажем, для чего используется каждое устройство.
Итак, в основной комплект входят:
- Перчатки резиновые диэлектрические. Берегите руки от поражения электрическим током. Важное требование – перед применением обязательно проверить герметичность перчаток.
- Изоляционные стержни. Применяются для установки и снятия предохранителей, а также для монтажа переносного заземления в электроустановках (ЭУ) и освобождения пострадавшего при поражении электрическим током.
- Индикаторы напряжения. Используется для определения наличия напряжения на токоведущих частях.
- Ручные инструменты с пластиковыми ручками. Применяется непосредственно для подключения и ремонта электроустановок напряжением до 380 Вольт. О том, какой набор инструментов должен быть у электрика, мы рассказали в соответствующей статье.
- Изолирующие клещи. С их помощью устанавливают трубчатые предохранители, а также снимают изолирующие прокладки, защитные панели и т.п.
- Электрические клещи позволяют измерять ток, напряжение и сопротивление в цепи. О том, как пользоваться токоизмерительными клещами, мы рассказывали в соответствующей статье.
О том, как пользоваться токоизмерительными клещами, мы рассказывали в соответствующей статье.Обращаем Ваше внимание на то, что данные устройства предназначены для использования в помещении и на открытом воздухе при сухой погоде. Для работы в сырую погоду необходимо использовать специально предназначенные для этого инструменты.
Это все основные электрозащитные средства, применяемые в электроустановках напряжением до 1000 В. Как видите, список первичных устройств невелик. Теперь рассмотрим, что входит в набор дополнительных функций безопасности.
Дополнительный
При работах в электроустановках до 1 кВ достаточно использовать не менее одного дополнительного защитного устройства. В перечень входят следующие позиции:
- Диэлектрические сапоги, галоши и боты. Первые два инструмента можно использовать только при работе в электроустановках до 1000 Вольт, в ботах допускается работа при любом напряжении. Эти электрозащитные средства нужны для того, чтобы изолировать рабочего от основания, на котором он стоит.
- Диэлектрические коврики и дорожки. Цель аналогична предыдущей версии; его можно использовать в закрытых источниках питания любого напряжения.
- Изоляционные стойки. Не допускайте прямого контакта человека с полом. При напряжении менее 1 кВ допускается применение стоек электрозащиты без фарфоровых изоляторов.
- Изолирующие колпаки, крышки и прокладки. Они обеспечивают защиту от поражения электрическим током и предотвращают короткое замыкание. Пример использования показан на картинке:
- Штанги для выравнивания и передачи потенциала. Применяются соответственно для передачи потенциала ВЛ на рабочее место электромонтера, а также для выравнивания потенциалов между комплектом индивидуального экранирования и крупногабаритными устройствами, у которых величина потенциала непостоянна.
- Стремянки и лестницы диэлектрические. Они защищают человека от поражения электрическим током при работе в электроустановках. Лестницы изготовлены из стеклопластика, который изолирует рабочего от основания, на котором стоит сама лестница.
Напоследок рекомендуем посмотреть полезное видео по теме:
Обзор средств защиты, применяемых в ЕС
Все перечисленные электрозащитные средства в электроустановках до 1000 В (как основные, так и дополнительные), должны быть проверяют, а также периодически проводят испытания диэлектрических свойств. Об этом мы обязательно расскажем в следующих статьях!
Также будет полезно прочитать:
- Правила оказания первой помощи при поражении электрическим током
- Как сделать нож электрика своими руками
Обзор средств защиты, используемых в ЕС
Опубликовано: Обновлено: 18.08.2017 Пока без коментариев
Электрозащитные средства в электроустановках выше 1000 В
При работе с высоковольтным оборудованием и установками необходимо обезопасить себя от поражения электрическим током, особенно если напряжение на объекте превышает 1 кВ.
Для защиты применяют основные средства, которые можно использовать под нагрузкой, и дополнительные, основным назначением которых является защита от прикосновения к опасным токоведущим частям, а также от воздействия ступенчатого напряжения. Теперь поговорим об основных и дополнительных электрозащитных средствах, применяемых в электроустановках выше 1000 В. Информация предоставлена на основании нормативного документа РД 34.03.603.
- Основной
- Дополнительный
Основные
К наиболее важным защитным средствам относятся:
- Изоляционные стержни. Электрики используют их для того, чтобы установить или снять предохранитель, избавить работника от поражения электрическим током, произвести необходимые измерения или даже закрепить его в переносном заземлении электроустановки.
- Стрелки высоковольтные (сокращенно УВН). Их можно использовать в распределительных устройствах для проверки напряжения (есть или нет) в месте проведения работ. Кроме того, УВН применяются для проверки согласования фаз высоковольтного оборудования.
- Изолирующие клещи. Благодаря этому инструменту электрика может устанавливать или, наоборот, демонтировать трубчатые предохранители, а также снимать накладки.
- Измерительные инструменты, такие как токоизмерительные клещи. Кроме того, в электроустановках, рассчитанных на напряжение свыше 1000 вольт, могут применяться устройства для прокалывания кабелей.
- Средства защиты, применяемые в электроустановках свыше 110 кВ (изоляторы гибкие и полимерные, вставки телескопических опор и др.).
Кроме того, УВН применяются для проверки согласования фаз высоковольтного оборудования. Как видите, перечень электрозащитных устройств невелик, но все они должны обязательно присутствовать при работе персонала в электроустановках выше 1000 В. перчатки. Защищайте руки рабочего от поражения электрическим током. Обращаем ваше внимание на то, что в перечне электрозащитных средств, применяемых в электроустановках напряжением до 1000 Вольт, перчатки относятся к основному набору средств защиты, а не к дополнительному (согласно того же РД 34.
03.603).
После прочтения статьи рекомендуем посмотреть это видео:
Вот мы и перечислили все электрозащитные средства в электроустановках выше 1000 вольт. Обратите внимание, что перечисленные устройства должны быть проверены перед началом работы, а также испытаны под напряжением.
