Заземленная нейтраль что это такое. Эффективно заземленная нейтраль в электросетях: принцип работы, преимущества и недостатки

Что такое эффективно заземленная нейтраль. Как она работает в электросетях высокого напряжения. Какие преимущества и недостатки имеет этот метод заземления. Почему эффективное заземление нейтрали применяется в сетях 110 кВ и выше.

Что такое эффективно заземленная нейтраль

Эффективно заземленная нейтраль — это способ заземления нейтральной точки трехфазной электрической сети, при котором коэффициент замыкания на землю не превышает 1,4. Данный метод применяется в сетях высокого напряжения 110 кВ и выше.

Основные характеристики эффективно заземленной нейтрали:

• Нейтральная точка трансформатора или генератора напрямую соединяется с землей через заземляющее устройство
• Сопротивление заземляющего устройства не превышает 0,5 Ом
• При однофазном замыкании на землю напряжение на неповрежденных фазах не превышает 140% фазного напряжения

Принцип работы эффективно заземленной нейтрали

Как работает эффективно заземленная нейтраль в электрической сети?

При нормальном режиме работы сети ток через заземленную нейтраль практически не протекает. Однако при возникновении однофазного короткого замыкания на землю через нейтраль начинает протекать значительный ток короткого замыкания. Это приводит к следующим эффектам:

• Напряжение на поврежденной фазе снижается практически до нуля
• Напряжение на неповрежденных фазах повышается, но не более чем на 40%
• Через место замыкания протекает большой ток КЗ, который может быть легко зафиксирован релейной защитой

Таким образом, эффективное заземление нейтрали позволяет быстро обнаружить и отключить поврежденный участок сети.

Преимущества эффективно заземленной нейтрали

Какие основные преимущества дает применение эффективно заземленной нейтрали в электрических сетях высокого напряжения?

• Быстрое отключение однофазных замыканий на землю
• Снижение перенапряжений в сети при коротких замыканиях
• Упрощение релейной защиты
• Снижение требований к изоляции оборудования
• Повышение надежности электроснабжения потребителей

Быстрое отключение замыканий позволяет предотвратить развитие аварий и повреждение оборудования. Ограничение перенапряжений дает возможность использовать оборудование с более низким уровнем изоляции.

Недостатки эффективного заземления нейтрали

Несмотря на преимущества, эффективное заземление нейтрали имеет и определенные недостатки:

• Увеличение токов короткого замыкания
• Необходимость отключения всей линии при однофазном КЗ
• Возможность электромагнитного влияния на линии связи
• Повышение стоимости заземляющих устройств

Увеличение токов КЗ требует применения более мощных выключателей. Отключение линии при любом замыкании на землю снижает надежность электроснабжения. Однако в сетях высокого напряжения преимущества эффективного заземления перевешивают недостатки.

Области применения эффективно заземленной нейтрали

В каких электрических сетях применяется эффективное заземление нейтрали?

Согласно Правилам устройства электроустановок, эффективно заземленная нейтраль используется в следующих сетях:

• Сети напряжением 110 кВ и выше
• Сети 35 кВ с воздушными линиями длиной более 40 км
• Сети собственных нужд электростанций напряжением 6-10 кВ

В сетях среднего напряжения 6-35 кВ обычно применяется изолированная нейтраль или заземление через дугогасящий реактор. В сетях до 1000 В используется глухозаземленная нейтраль.

Схемы заземления нейтрали в электрических сетях

Какие основные схемы заземления нейтрали применяются в электрических сетях различного напряжения?

Напряжение сети	Схема заземления нейтрали
До 1 кВ	Глухозаземленная нейтраль (TN-S, TN-C, TT)
6-35 кВ	Изолированная нейтраль Компенсированная нейтраль
110 кВ и выше	Эффективно заземленная нейтраль

Выбор способа заземления нейтрали зависит от класса напряжения, протяженности сети, требований к надежности электроснабжения и других факторов.

Расчет параметров эффективного заземления нейтрали

Как рассчитываются основные параметры при проектировании эффективно заземленной нейтрали?

Основные расчетные параметры:

• Сопротивление заземляющего устройства
• Ток однофазного короткого замыкания
• Напряжение на неповрежденных фазах при КЗ
• Коэффициент замыкания на землю

Сопротивление заземляющего устройства рассчитывается по формуле:

R_з = 0,5 / I_кз

где I_кз — расчетный ток однофазного КЗ.

Коэффициент замыкания на землю определяется как:

K_з = U_нф / U_ф

где U_нф — напряжение на неповрежденных фазах при КЗ, U_ф — фазное напряжение.

Для эффективного заземления должно выполняться условие K_з ≤ 1,4.

Требования к заземляющим устройствам

Какие требования предъявляются к заземляющим устройствам при эффективном заземлении нейтрали?

Основные требования:

• Сопротивление заземляющего устройства не более 0,5 Ом
• Конструкция должна выдерживать токи КЗ без разрушения
• Равномерное распределение потенциала по территории ПС
• Совмещение функций рабочего и защитного заземления
• Использование естественных заземлителей

Заземляющее устройство выполняется в виде сетки из горизонтальных и вертикальных электродов. Шаг сетки выбирается из условия обеспечения допустимых напряжений прикосновения и шага.

Заключение

Эффективное заземление нейтрали является оптимальным решением для электрических сетей высокого напряжения. Оно обеспечивает надежную работу релейной защиты, ограничение перенапряжений и повышение надежности электроснабжения. Несмотря на определенные недостатки, преимущества данного метода делают его основным способом заземления нейтрали в сетях 110 кВ и выше.

Эффективно заземленная нейтраль что это такое?

Передача электричества на большие расстояния осуществляется посредством сетей высокого напряжения. При этом каждая сеть дотирована собственными средствами защиты для обеспечения ее безопасной эксплуатации. Величина питающего напряжения определяет схему, по которой заземляется нейтраль. Согласно ПУЭ, в сетях, где напряжение не превышает значения в 0.4 кВ, используются глухозаземленные нейтрали, а для электросетей с напряжением в диапазоне 0.6 – 35 кB предусмотрено использование схем, в которых нейтраль изолириована. Для линий 110 – 1150 кB предусмотрена установка эффективно заземленных нейтралей – ЭЗН. Эти схемы позволяют предотвращать вероятность возникновения перенапряжения в случае возникновения КЗ одной фазы.

Определение схемы, устройство

Схема ЭЗH предназначена для использования в электросетях более 110кB. В случае замыкания одной фазы на землю такая схема представляется в виде однофазного короткого замыкания. Как правило, в местах с повреждением возникают токи большого напряжения. Благодаря срабатыванию защитной системы опасное напряжение отключается. Исходя из этого, эффективно заземленной нейтралью определяется нейтраль, имеющая заземление и включенная в схемы электросетей с подачей трехфазного напряжения, превышающего отметку в 1000B и коэффициент замыкания которого ≤ 1,4. При однофазном замыкании на землю, в фазах, где отсутствуют какие-либо повреждения, происходит увеличение напряжения на величину, которая не превышает значение 1.4.

Для расчетов используется следующая формула:

Если в высоковольтных электросетях используется такая схема заземления, в увеличении изоляции оборудования и самих сетей нет необходимости. К тому же, стоимость эксплуатации и обслуживания ЭЗH является ниже.

Нормативные требования

Согласно регламенту ПУЭ, максимальное значение сопротивления заземления в электросетях, в структуру которых включена эффективно изолированная нейтраль, не должно превышать 0. 5 Ом, а уровень сопротивления искусственных заземлителей – не менее 1.0 Ом. Данное правило действительно для электроустановок более 1000B с режимом токов КЗ равными или превышающими 500А.

Схемы глухо заземленной нейтрали и ЭЗH практически аналогичны друг другу. Действие обоих направлено на предупреждение дуговых перенапряжений – токи КЗ уменьшаются искусственным увеличением нулевых последовательностей. С этой целью на подстанциях производится заземление не всех нейтралей трансформаторов, а лишь части из них. Также могут быть применены резисторы.

Результатом таких решений является увеличение напряжения на целых проводниках. Одной из самых серьезных аварий считается короткое замыкание между фазами. В то же время, токи KЗ, как и напряжение, будут иметь меньшую величину, нежели в случае однофазных коротких замыканий. Ввиду этого для проведения расчетных действий используются большие значения, характерные именно для однофазного КЗ.

Главное предназначение эффективно заземленной нейтрали – применение в схемах высоковольтных электросетей с напряжением в 110кB и больше. Также использование данной схемы возможно в сетях, где напряжение не превышает 1000B: на объектах с полным отсутствием каких-либо электрических установок и их монтаж пока не предполагается, где существует риск возникновения пожара или же смонтировано оборудование, которое может выйти из строя или является взрывоопасным.

Иными словами, эффективно заземленная нейтраль используется в электросетях, где напряжение не превышает 1000B, при этом главным условием является отсутствие пожароопасных и взрывоопасных устройств и оборудования.

Наибольшая эффективность применения ЭЗH наблюдается в городских электросетях.

Специфика функционирования подобных электролиний заключается в возможности применения кабеля, рассчитанного на 6 кB, в электросетях, где напряжение составляет 10 кB, а коэффициент замыкания на землю не превышает значения одной единицы. Благодаря этому возможна передача большей мощности, коэффициент которой составляет 1.73, а периодической замены коммутаторов и электрического кабеля не требуется.

Какими достоинствами и недостатками обладает ЭЗH?

В процессе применения эффективно заземленной нейтрали в электросетях свыше 110 кB обеспечиваются следующие преимущества:

• При возникновении коротких замыканий, схемы эффективно заземленных нейтралей обеспечивают стабилизировать их потенциалы, препятствуя возникновению довольно устойчивой заземляющей дуги.
• В случае короткого замыкания изоляция кабеля и электроустройств подвержена меньшему напряжению. Благодаря этому возможно использование изоляционных материалов, которые имеют более малый запас прочности. Следовательно, обеспечивается и экономический эффект путем снижения финансовых затрат на эксплуатацию сетей.
• Возможность установки и использования селективных автоматических устройств защиты с коротким временем реагирования. Так, мгновенное срабатывание защиты предотвращает усугубление возникших неисправностей.

Все же, ЭЗH имеют и некоторые недостатки. Среди них указаны:

• Независимо от времени и интенсивности короткого замыкания, неисправный участок обесточивается полностью. Как правило, в дополнение к комплектации релейных систем электрозащиты идут и автоматические средства повторного включения напряжения. Если отключение электричества было произведено автоматически, возрастает риск нарушений в подаче напряжения бесперебойно. Это, в свою очередь, может негативно сказаться на подключенных к этой сети потребителях и продуктивности их деятельности. Учитывая все эти факты, наиболее ответственные потребители электроэнергии принимают решение об установке дополнительных устройств, обеспечивающих бесперебойную подачу напряжения.
• При коротких замыканиях возникают повышенные электромагнитные импульсы, которые отрицательно сказываются на работе и функциональности средств связи. Поэтому, как правило, необходима их дополнительная экранизация.
• Эксплуатация ЭЗH предполагает установку более сложных средств защиты с минимальным временем срабатывания в случае короткого замыкания.
• Если токи короткого замыкания существенно выше допустимых значений, генераторная установка выходит из режима синхронизации. Иными словами, при становлении КЗ генератор как-бы притормаживается.
• Токи высокого напряжения, которые возникают в следствие коротких замыканий, могут повредить кабель и его изоляцию. Также существует риск механического разрушения изоляционных устройств на самих линиях электропередачи, повреждений металлических компонентов статора в генераторе, если произойдет пробой изоляции на землю.
• При повышении шагового напряжения, которое возникает также в случае короткого замыкания на землю, существенно возрастает опасность для людей – их может ударить током.
• В случае обрыва нейтральных проводов и при отсутствующем дублирующем заземлении используемое на объекте электрооборудование остается практически без защиты.

Подводим итоги

Резюмируя все выше сказанное в статье, принцип функционирования электросетей с эффективно заземленными нейтралями можно описать следующим образом: при происхождении замыканий на землю, их большая часть сопровождается высоким током коротких замыканий, после чего происходит их самоустранение, как только отключается подача напряжения в сети. При повторном автоматическом включении напряжения в линии передачи электричества ее работа полностью восстанавливается.

В случае, если заземлена лишь часть трансформаторов, это приводит к уменьшению токов короткого замыкания. К примеру, если подстанция предполагает монтаж двух трансформаторных установок, лишь один их них будет подключен к устройству заземления.

Проверка электроустановки лицензированной электролабораторией.

Эффективно заземленная нейтраль — это трехфазная электролиния

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Разновидности нейтралей в многовольтных электросетях
• 2 Пути заземления в электросетях до 1 кВ
• 3 Методы включения нейтрали

Эффективно заземленная нейтраль — электросеть трехфазного типа с отношением замыкания на землю, равноценный показателю менее или равному 1,4 в электросетях с напряжением более 110 кВ.

Разновидности нейтралей в многовольтных электросетях

Многовольтные линии электропередач применяют с целью транслировать электроэнергию на значительные расстояния. Чтобы деятельность системы была безопасной, подключают защитные средства. Одно из таких — различные виды заземления нейтрали (или шины).

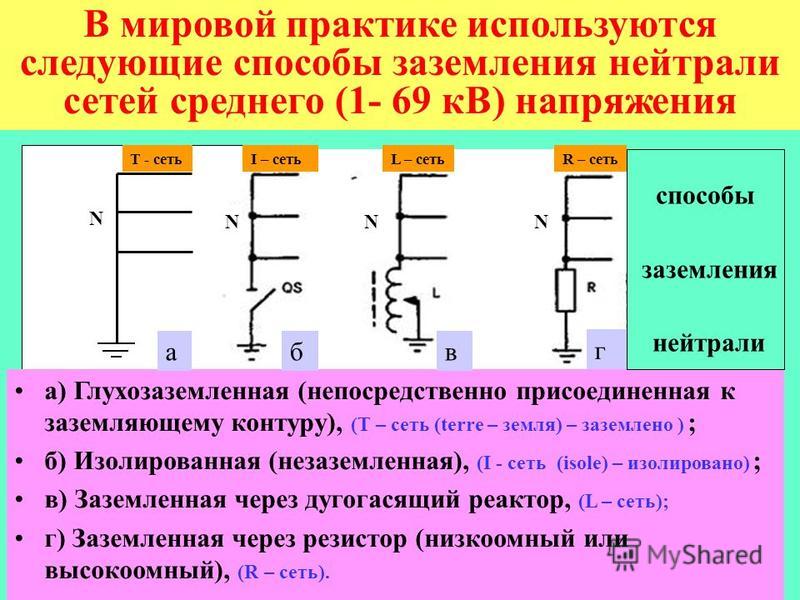

В многовольтных схемах, где напряжение превышает 1 кВ, отличают следующие разновидности:

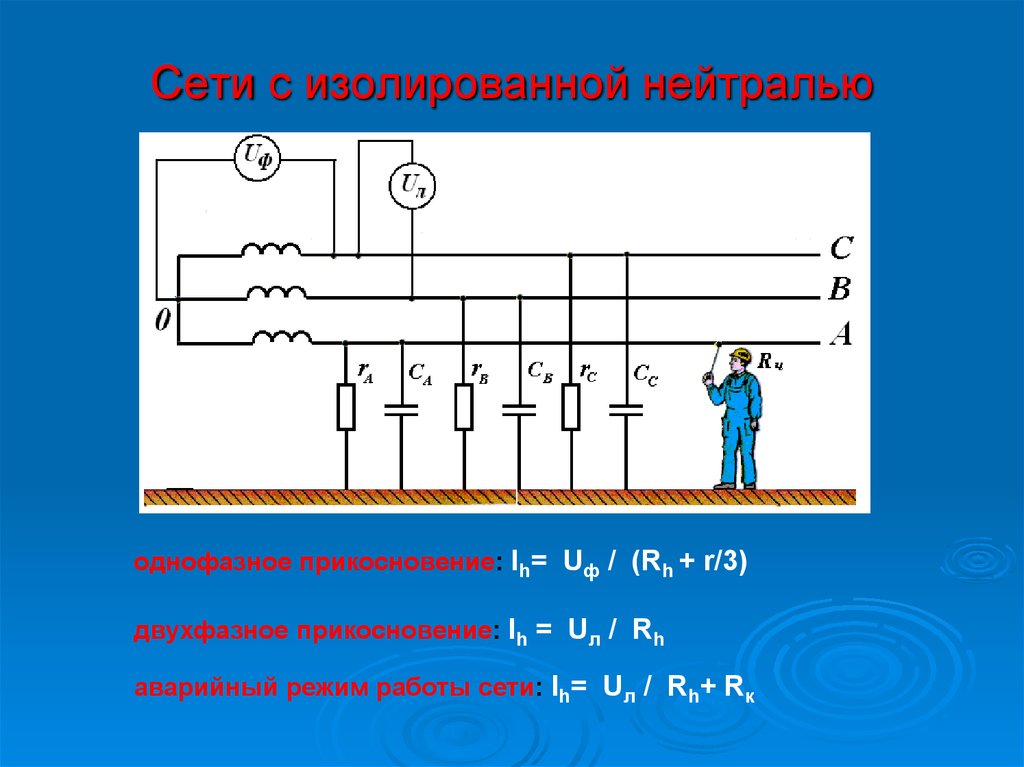

1. Изолированная. Используется в схемах до 6-35 кВ. Призвана повысить надежность снабжения электричеством.
2. Компенсированная. Изолированная шина с дополнительным подключением компенсации. Призвана снизить емкостные ОЗЗ-токи. Заземление происходит посредством катушки Петерсона (реактора с вариативной индуктивностью).
3. Эффективно заземленная. Призвана увеличить ОЗЗ-токи, смягчив их фиксацию и приостановив релейное предохранение.
4. Низкоомный резистивный тип. Применяется с целью уменьшить резисторное сопротивление, обеспечив быстрое отключение от ОЗЗ релейной защитой.
5. Высокоомный резистивный подвид. В подобном случае резисторное сопротивление подбирается с целью обеспечить возможность долгую активность электросети с ОЗЗ.

Преимущество изолированной нейтрали — обеспечение малых ОЗЗ-токов (однофазного замыкания на землю), с которыми сеть взаимодействует в течение периода, нужного для поиска и ликвидации нарушений. Однако если электросеть довольно разветвленная, увеличивается объем подключенного к сети оборудования, что приводит к возрастанию емкостных токов. В конце концов наступает момент, когда сила электротока вызывает перерастание ОЗЗ в межфазное. По этой причине изолированную шину рационально применять слаборазветвленных электросетях небольшой протяженности.

Эффективно заземленная нейтраль это дополнительные расходы на контуры подсоединения. Особенно если сравнивать со схемой изолированной нейтрали. Кроме того, повреждения питаются от нескольких источников сразу, показатели ОЗЗ и КЗ-тока начинают превосходить их объемы в случае междуфазных КЗ. Чтобы избежать данного недочета, трансформаторные нейтрали не соединяют с землей единовременно — подсоединение происходит лишь на одной из сторон. За это ответственны работники сетевой эксплуатации.

Систему эффективного подключения изредка используют в схемах менее 1000 В, но только если в них нет пожароопасных приборов.

Использование высокоомного резистивного соединения увеличивает время на поиск неполадок. Показатели перенапряжения за счет шунтирования емкостей сетевых фаз при этом понижаются. Это способствует уменьшению вероятности проблем с изоляцией оборудования и снижает риск феррорезонансных явлений.

Пути заземления в электросетях до 1 кВ

В электросетях с токонапряжением менее 1000 В подключают данные виды заземления нейтрали:

• TN. Глухое подсоединение, посредством которого подключены проводящие элементы открытого типа (ОПЧ). Заземление называют глухим, когда нейтраль подсоединяется напрямую к прибору заземления (например, сваркой) либо через приборы с небольшой сопротивляемостью (например, токовый трансформатор). В системах с токонапряжением менее 1 кВ к нейтрали глухого подсоединения прибегают с целью питания трех- и однофазных нагрузок.
• IT. Генераторная шина (или трансформаторов) подсоединена посредством систем с высокими показателями сопротивляемости. Открытые проводные элементы заземлены отдельно. Подобная схема не подходит для жилых построек. К ней прибегают при обстоятельствах, когда при первоначальном замыкании на землю прерывание питания не нужен. Как пример — электроаппаратура с повышенными требованиями к надежности электроснабжения.
• TT. Нейтраль электропитания глухозаземлена. ОПЧ подсоединены устройством, которое не контактирует с шиной электроисточника. Другими словами, PE-проводник формируется непосредственно у потребителя, а не берет начало в источнике питания.

Как расшифровывать буквы:

1. Начальная говорит о пути заземления нейтрали: T — глухое, I — изолированное.
2. Вторая демонстрирует метод подсоединения ОПЧ: N — посредством нейтрали электропитания глухозаземленного типа (neutral), T — отдельно от источника электропитания.
3. Кроме того TN-тип включает три подвида: TN-S, -C и -C-S. Где «С» и «S» означают «combine» и «separe» соответственно. Буквы указывают на наличие централизации или разъединения в электропроводе нулевого предохранительного и действующего проводника (PE и N соответственно).

Методы включения нейтрали

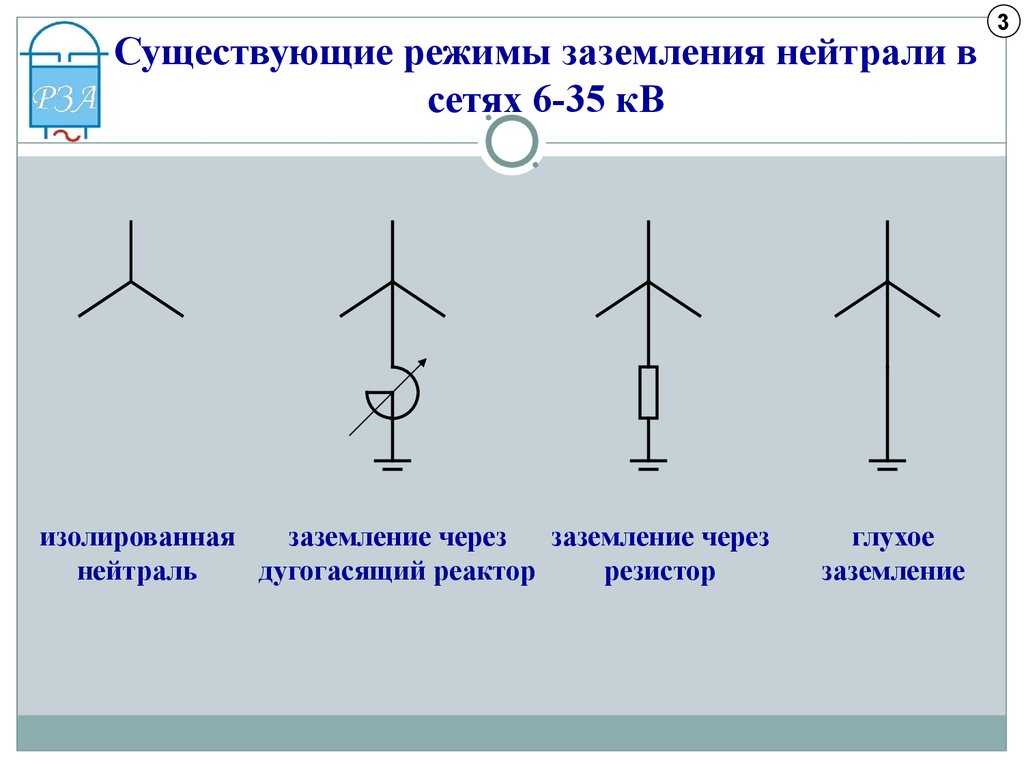

Для электросетей от 6 до 35 кВ прибегают к нижеприведенным способам заземления нейтрали:

• Подсоединение к ЗУ напрямую. Последнее установлено прямо у многовольтной опоры или вблизи проводки (подключение глухого типа).
• Подключение посредством компенсатора либо же дугогасящего реактора (компенсированный тип).
  Монтаж резистора в трансформаторную шину (первый путь подключения при высокоомном заземлении).
• Подключение общей точки напрямую к земле (в случае сетей с эффективно заземленной нейтралью). Создает оптимальную обстановку для токового потока в землю. Относят к слишком бюджетозатратным.

• Применение обмотки с подсоединением к разомкнутому треугольнику (второй путь подключения при подсоединении высокоомного вида).
• Отсутствие подсоединения к ЗУ в пределах предохраняемой линий (изолированный вариант).

Каждое из приведенных подключений должно быть обеспечено повторным заземлением на стороне ЗУ. Это обеспечит безопасность эксплуатации электричества. В противном случае при непредусмотренном обрыве нейтрального проводника аппаратура останется без защиты.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

electric — Что такое «заземленная нейтраль» и насколько это плохо?

спросил 9 лет, 10 месяцев назад

Изменено 6 лет, 10 месяцев назад

Просмотрено 10 тысяч раз

Несколько месяцев назад я купил электрическое устройство.

Несколько недель назад он вышел из строя вместе с выпуском волшебного дыма. Я связался с компанией, и они попросили меня отправить им письмо и расследовали сбой.

Сегодня со мной связались и попросили, чтобы электрик приехал ко мне домой и сделал замеры; они сказали, что поговорили с экспертами, и они «… указали, что заземленная нейтраль в доме с такой проводкой, как у вас, может создать сценарий, который может вызвать что-то подобное».

Мой дом был построен в 1959 году, и хотя некоторые цепи заземлены, в комнате, где было подключено устройство, есть двухштырьковые розетки, а кабель, идущий к розеткам, не заземлен. В устройстве использовалась двухконтактная вилка.

Я склонен позволить им сделать измерения, но перед этим я хотел бы знать:

Что такое «заземленная нейтраль»? На моей основной панели выключателя есть только два выключателя, один на 30 ампер для кондиционера и один на 100 ампер для вспомогательной панели, которая питает остальную часть дома; Я почти уверен, что нейтраль и земля не соприкасаются внутри подпанели, но я не заглядывал туда пару лет.

Есть что-нибудь еще, что я должен знать?

• электрический
• заземление

1

Лично мне это объяснение не имеет никакого смысла. Нейтральная шина в вашем главном щите должна быть соединена с шиной заземления, чтобы, по сути, все нейтральные провода в вашем доме были заземлены.

Третий штырь в типичной трехконтактной розетке называется заземлением оборудования. Это функция безопасности, которая должна вызывать срабатывание автоматического выключателя, если электрическая неисправность внутри устройства приводит к тому, что металлический корпус устройства оказывается под напряжением. Однако защита заземления оборудования является функцией безопасности для ВАС, так что вы не будете поражены электрическим током в случае неисправности устройства. Это не имеет и не должно иметь никакого значения для правильного функционирования прибора.

Если прибор, который вы приобрели (недавно приобретенный, старые приборы могут не соответствовать стандартам качества!) Приобретенный вами , имеет только двухштырьковую вилку, то в случае электрической неисправности он практически не представляет опасности поражения электрическим током, или он не способен иметь такую ​​неисправность.

В общем, то, о чем я говорю, прибор, о котором вы говорите, никогда бы не был заземлен, если бы у него была вилка с двумя контактами. Заземление не имеет ничего общего с выходом из строя вашего прибора.

Вы, должно быть, ослышались, потому что, возможно, сотрудник службы технической поддержки хотел сказать «Незаземленная нейтраль» , что потенциально может быть проблемой для чувствительной электроники. Нейтраль (подключенная к центральному ответвлению на главной панели) может нести электрический заряд, поэтому нейтральная шина должна быть заземлена снаружи с помощью заземляющего стержня, чтобы соединить нейтраль с землей.

Если ваш дом был построен в 1959 году, то, возможно, заземляющий стержень никогда не был погружен в землю достаточно глубоко, чтобы обеспечить надлежащее заземление, или, возможно, со временем он проржавел. То, насколько далеко должен пройти заземляющий стержень, также сильно зависит от региона, в котором вы живете. Я жил в доме, построенном в 1958 и была похожая проблема. Квалифицированный электрик сможет починить это для вас или любитель приключений.

9

Была ли ваша основная панель добавлена ​​позже, когда был добавлен кондиционер, что сделало исходную главную панель вспомогательной панелью? Если да, то в настоящее время он должен иметь отдельные и независимые нейтрали и заземляющие шины.

Быстрым (и безопасным) решением для 2-проводных цепей без заземления является добавление GFCI на эту розетку. Немного сложнее, когда есть цепи продолжения. Я бы предложил добавить их на сторону LOAD и также защитить их. Если вы не совсем уверены в правильности установки, обратитесь к лицензированному электрику.

2

Возможно ли, что в вашей розетке перепутана полярность? Горячая и нейтральная коммутируются в щите обслуживания (нейтраль подключена к выключателю, горячая подключена к нулевой шине). Если да, возможно, их ссылка на «заземленную нейтраль» была неясной ссылкой на заземленный проводник, подключенный к неправильному концу цепи внутри вашего устройства?

Если устройство имело двухконтактную розетку, как сказал @maple_shart, то заземление не является вашей проблемой, если предположить, что это правильная вилка для схемы в устройстве (внесена ли она в список UL?).

Если вилка поляризована (один штырь шире другого), то устройство каким-то образом чувствительно к полярности источника питания, возможно, потому, что оно имеет только однополюсный переключатель, что делает его небезопасным для человека, если нейтраль включается вместо «горячего» проводника.

Если вилка неполяризованная (оба штыря одинаковой ширины), то устройство не должно быть чувствительным к полярности.

Каждая правильно подключенная нейтраль является заземленной нейтралью. Нейтраль – это заземленный проводник. Даже если вы говорите о вспомогательной панели с заземленной (нейтральной) и заземляющей шинами, не соединенными между собой, нейтральная и заземляющая шины (предполагается) соединены в основной панели, а заземляющая шина в этой панели должна быть соединена с заземляющие стержни и/или водопроводные трубы (соответственно, для всего нового это должна быть пара заземляющих стержней, а также ваши водопроводные трубы, если они металлические, чтобы они случайно не оказались под напряжением без безопасного пути тока). Но даже если нейтраль не заземлена на вашей главной панели, она заземлена на трансформаторе энергетической компании (этот оголенный медный провод, идущий по столбу от трансформатора к заземляющему стержню у основания столба).

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрический — почему нейтраль заземлена, а нейтраль подпанели — нет?

спросил 6 лет, 7 месяцев назад

Изменено 1 год, 3 месяца назад

Просмотрено 8к раз

Я знаю его код (см. NEC 250.24(A)5 и 250.32), но не понимаю, почему нельзя использовать соединительную перемычку для соединения шины заземления и нулевой шины в субпанели? Мне сказали, что это потому, что тогда у вас будет ток на заземляющем проводнике. Пытаясь понять это, я подумал, может быть, это скорее проблема параллельных нейтралей… но если они заземлены на обоих концах, как это (не) будет работать? Возможная проблема безопасности: если одно из заземлений отключается, то у вас есть настоящая параллельная нейтраль . .. это жизнеспособное или лучшее объяснение, или реальная проблема заключается в токе в заземляющем проводнике?

Если да, то почему ток в заземляющем проводе(ах) главной панели не является проблемой? Я не вижу принципиальной разницы между вспомогательной панелью и основной панелью. В конечном счете, возникает вопрос: почему нейтраль и земля соединены на основной панели, а не на вспомогательной панели (кроме того, что так сказал NEC)? Почему нейтраль от главной панели к подпанели принципиально отличается от служебной нейтрали к главной?

edit- вы также можете обратиться к: Как правильно заземлить подпанель в отдельно стоящем здании? за соответствующую картинку и потому что это связанная тема.

• электрические
• электрические щитовые
• электрические распределительные

6

Земля и нейтраль не являются параллельными нейтралями. Я знаю, что это выглядит так, потому что они приклеены к основной панели. Но переключитесь на другой способ мышления о целях двух проводов. Думайте о земле исключительно как о защитном щите.

Давайте попробуем несколько пар примеров. Первый — это Кодекс, а второй — также облигации на подпанели. Оранжевое свечение присутствует на вещах, которые «горячие».

Выглядит круто, правда? Бедный старый Code Man в темноте. Его сила пыталась вернуться через нейтраль, а нейтраль сломалась, так что мощность не удалась. Rogue Man — счастливый парень, и его жизнь не нарушена. Земля прекрасно работает как «резервный нейтрал». Он даже не знает, что у него проблема!

Земля, конечно, более тонкий провод, поэтому может перегреться, ну и что? Или, что, если и земля, и нейтраль были отключены?

Код Человек все еще в темноте, и ему все еще нужно починить эти провода. Разбойник мертв.

В инсталляции Code Man горячее проходило через лампочку в поисках нейтрали. Не нашла, поэтому подтянула нейтраль до 120В (мощности маловато для полезной работы, но достаточно для удара током). То же самое было сделано для Rogue Man, но поскольку он подключил нейтраль к земле в дополнительной панели, земля теперь также 120 В, включая крышку сервисной панели и винты крышки панели переключателей.

Предположим, субпанель имеет собственный заземляющий стержень. Это мало помогает. Земля, как правило, имеет высокое сопротивление, поэтому винты крышки могут быть на 103 В вместо 120 В.

Мне посчастливилось работать в кабелепроводе ЕМТ в стальном здании, что, естественно, приводит к заземлению всей системы кабелепровода. Земля никоим образом не является частью цепи. Так что я вижу его таким, каким он был задуман, как защитный «кожух» вокруг всего, что связано с электричеством.

Земля еще не совсем идеальная оболочка. Он находится в новой работе, но у нас все еще есть много старой проводки, которую нецелесообразно полностью объявлять вне закона — например, NEMA 10 и интеллектуальные переключатели с контуром переключения, которые переманивают землю как нейтраль.

Почему связь нейтральная?

Отличный вопрос. Отсутствие заземления даст вам изолированную систему . И в некотором смысле это имеет большой смысл, например, решение некоторых проблем, которые вы видите выше. Но у него есть другие недостатки. Я углубляюсь в это здесь.

6

Я прочитал сообщения и вроде бы понял, почему Нейтральный и Заземления соединены на главной сервисной панели. Но почему это плохая идея связать их на вспомогательной панели, видя, что провод заземления и нулевой провод от субпанели на самом деле подключены через соединение на главной панели в любом случае?

Харпер действительно дал правильные ответы, но я думаю, что, будучи не специалистом, я может быть в состоянии объяснить это с помощью некоторых простых иллюстраций. (Отказ от ответственности: я только новичок, и я заинтересовался вопросом о проводе нейтрали / заземления, когда пытаюсь выяснить, как подключить несколько светодиодов мощностью 50 Вт к электрической системе. )

Все действительно хорошо, если в цепи ничего не сломано. Если субпанель подключен к основной панели, то подключение к вспомогательной панели кажется безвредным, но плохие вещи случаются, когда эта связь разрывается.

Если провод заземления и нулевой провод соединены на субпанели, и каким-либо образом нейтраль провода от подпанели к основной панели оборваны, то хоть это «плохая связь» заземляющий провод теперь становится «резервной нейтралью» и начинает проводить ток который должен вернуться к трансформатору, и все заземленные корпуса и т. д. становится горячим и может кого-нибудь ударить током. (См. код человека против мошенника иллюстрации Харпер Главная панель Горячий провод | | —————>—————| прибор | +——X——-<---------------| | | | Нейтральный провод -----+----- | | | Заземляющий провод +------|------------------------------ | | | ---- Если там обрывается провод, то все хорошо, т.к. ------- разрыв происходит ДО склеивания ----- Земля ---

Исправная проводка без соединения на подпанели

 Подпанель -----------
Главная панель Горячий провод - | |
   --------------->--------------------| |---->-----| прибор |
   +--------------<----------------X----| |----<-----| |
   | Нейтральный провод | | | -----+-----
   | | | | | Заземляющий провод
   +------------------------------|----| |----------------+
   | | - Хорошо, если будет перерыв
   | -------------- так как нет связи
------- на дополнительной панели
 ----- Земля
  ---


Плохая проводка с соединением на подпанели

 Подпанель -----------
Главная панель Горячий провод - | |
   --------------->--------------------| |-->-------| прибор |
   +--------------<----------------X ---| +--<-------| |
   | Нейтральный провод | | -----+-----
   | | В | Заземляющий провод
   +-----------------<----+----------- -----+
   | Альтернативный обратный путь
   | через заземляющий провод, который становится смертельным
------- когда и этот путь обрывается и
 ----- Заземлите корпус прибора нагревается
  ---


В качестве альтернативы подумайте, почему соединить нейтраль и землю — плохая идея розетки на выходе, и та же причина относится к субпанели.

0

Прежде чем я отвечу на ваш вопрос, давайте рассмотрим несколько основных свойств:

• Основное назначение нейтрали – нести несбалансированные нагрузки.
• Основная цель системы заземления — обеспечить чистое и надежное опорное нулевое напряжение.
• Основная цель заземляющего стержня и/или других заземляющих электродов состоит в том, чтобы помочь предотвратить внешние непрямые перенапряжения от естественных источников, вызывающие повреждение жилой электросети.
• Система заземления и заземляющие электроды служат двум совершенно разным целям.

Теперь, чтобы ответить на основные вопросы

Почему ток на заземляющем проводнике (проводниках) от главной панели не является проблемой?

Простой ответ: параллельная и последовательная цепи ведут себя по-разному.

По большей части каждая ответвленная цепь в доме проходит параллельно, однако нейтраль несет на себе все несбалансированные нагрузки и технически является заземленным проводником, включенным последовательно. В последовательном соединении напряжение обратно пропорционально, сопротивление прямо пропорционально, а ток постоянен.
Это делает очень трудным, если не невозможным, чтобы потенциальное напряжение ушло куда угодно, кроме как вниз, но не заблуждайтесь, нейтраль может ударить током и вызвать смерть из-за тока.

Горячий провод — ЧЕРНЫЙ при переменном токе и заземление при постоянном токе, нейтральный — белый при переменном токе и красный — положительный или «горячий» при постоянном токе.

Проблема заключается в попытке найти аналогию с переменным током и постоянным током, которые большинству знакомы с постоянным током, потому что они ошибочно используют аналогию с потоком воды для тока в постоянном токе. Постоянный ток и провода постоянного тока меняются местами 60 раз в секунду (60 Гц).

Заземляющий провод от заземления корпуса прибора не имеет ничего общего с электрической цепью, ничего.

До тех пор, пока после слишком большого количества ударов током профсоюз электриков не потребовал мер безопасности, что означало потерю прибыли, но спасение человеческих жизней.

Посмотрите на землю от шасси до земли на вспомогательных панелях, как если бы она не существовала, и относитесь к цепи так, как она есть.

Далее, НЕ соединяйте нейтраль с землей за пределами главной панели, ТОЧКА!

Эти дополнительные заземления шасси по отношению к заземлению подобны клетке Фарадея только для обеспечения безопасности и защиты, а НЕ для того, чтобы цепь продолжала функционировать в случае потери нейтрали на вспомогательной панели (панелях).

Самым слабым звеном в любой цепи должен быть автоматический выключатель (предохранитель), и он должен размыкаться (размыкаться), как только этого потребует безопасность, чтобы затем защитить цепь.

Сопротивление цепи определяется производителем. Автоматический выключатель (предохранитель) предназначен для предохранения провода от перегревов и сжигания дома, а не для защиты людей и их животных от поражения электрическим током, вот тут-то и вступают в действие УЗО и еще можно поджариться, если прикоснуться к обеим ножкам горячего и нейтраль в одно и то же время менее чем за 10 миллисекунд. GFCI срабатывает, когда есть разница потенциалов, и большинство живых организмов обычно касаются одной из двух ножек, чтобы отключить GFCI и вызвать разницу потенциалов.

В сущности, заземление корпуса на землю предназначено для того, чтобы вызвать внезапную утечку тока над автоматическим выключателем или обрыв провода и маркировку для устранения неисправности электриком, а не для защиты людей, потому что 0,001 ампер — это порог чувствительности, 0,010 Ампер — порог боли, 0,100 — порог фибрилляции сердца, что равнозначно смерти сразу после нее; так зачем вам привязывать или связывать нейтраль с заземлением шасси на любой дополнительной панели? Это не имеет смысла, потому что это похоже на использование отвертки электрика без изолированной ручки в цепи под напряжением: хотя, если вы это сделаете, цепи не понадобится нейтраль, если у вас есть хорошее соединение. Просто не прикасайтесь к этому или любому другому прибору на этой цепи подпанели. Я скорее имею дело с домом-ловушкой, чем с домом с присоединенной вспомогательной панелью, нейтральной с заземлением Земли, а не просто с «землей», потому что нет «земли» в переменном токе, только в постоянном токе, и это является источником путаницы.
