Как работает импульсный блок питания на IR2153. Какие компоненты используются в схеме. Как настроить защиту от перегрузки и короткого замыкания. Какие особенности сборки и наладки импульсного блока питания на 300 Вт.
Принцип работы импульсного блока питания на IR2153
Импульсный блок питания (ИБП) на микросхеме IR2153 представляет собой полумостовой преобразователь напряжения. Основные компоненты схемы:
- Микросхема IR2153 — драйвер управления силовыми ключами
- Силовые транзисторы MOSFET
- Импульсный трансформатор
- Выходной выпрямитель и фильтр
- Цепи обратной связи и защиты
Принцип работы ИБП на IR2153 заключается в следующем:
- Входное сетевое напряжение выпрямляется и фильтруется
- IR2153 генерирует управляющие импульсы для силовых ключей
- Силовые MOSFET транзисторы коммутируют напряжение на первичной обмотке трансформатора
- Во вторичных обмотках трансформатора наводится переменное напряжение
- Выходной выпрямитель и фильтр формируют постоянное напряжение
Частота преобразования обычно составляет 50-100 кГц, что позволяет использовать компактный трансформатор.
Схема импульсного блока питания на 300 Вт
Рассмотрим типовую схему ИБП мощностью 300 Вт на микросхеме IR2153:
- Входной выпрямитель на диодном мосте и конденсаторах 470 мкФ х 400В
- IR2153 в типовом включении
- Силовые ключи — IRFP460 или аналоги
- Импульсный трансформатор на ферритовом сердечнике ETD39
- Выходной выпрямитель на диодах MUR1560 и конденсаторах 4700 мкФ х 50В
- Цепь обратной связи на оптроне PC817
Выходное напряжение составляет ±35В для питания усилителя мощности звуковой частоты.
Защита от перегрузки и короткого замыкания
В схеме предусмотрена защита от перегрузки и короткого замыкания, которая работает следующим образом:
- Ток первичной обмотки трансформатора контролируется с помощью резистивного шунта
- При превышении тока срабатывает компаратор на операционном усилителе
- Компаратор отключает питание микросхемы IR2153 через транзисторный ключ
- Работа преобразователя прекращается до устранения перегрузки
Порог срабатывания защиты регулируется подстроечным резистором. Обычно он устанавливается на уровне 110-120% от номинального тока нагрузки.
Особенности сборки и наладки
При сборке импульсного блока питания на IR2153 необходимо соблюдать следующие рекомендации:
- Использовать качественные компоненты, особенно электролитические конденсаторы
- Обеспечить хороший теплоотвод для силовых элементов
- Правильно намотать трансформатор, используя провод нужного сечения
- Тщательно развести печатную плату, разделив силовые и сигнальные цепи
- Установить варистор и предохранитель на входе для защиты от перенапряжений
Наладка блока питания включает:
- Проверку работы без нагрузки
- Настройку выходного напряжения
- Регулировку порога срабатывания защиты
- Проверку при номинальной нагрузке
- Тестирование в режиме перегрузки
Преимущества и недостатки ИБП на IR2153
Импульсный блок питания на IR2153 имеет следующие достоинства:
- Простота схемы и доступность компонентов
- Высокий КПД (до 85-90%)
- Малые габариты и вес
- Возможность получения нескольких выходных напряжений
К недостаткам можно отнести:
- Отсутствие гальванической развязки входа и выхода
- Повышенный уровень электромагнитных помех
- Сложность стабилизации выходного напряжения
Тем не менее, при правильном проектировании ИБП на IR2153 позволяет создать надежный и эффективный источник питания.
Применение ИБП на IR2153
Импульсные блоки питания на микросхеме IR2153 находят применение в следующих областях:
- Питание усилителей мощности звуковой частоты
- Лабораторные источники питания
- Зарядные устройства для аккумуляторов
- Источники питания для светодиодного освещения
- Маломощные сварочные инверторы
Мощность таких блоков питания обычно не превышает 500-700 Вт. Для более мощных применений используются другие схемотехнические решения.
Модификации схемы ИБП на IR2153
Базовую схему импульсного блока питания на IR2153 можно модифицировать для улучшения характеристик:
- Добавление цепи мягкого старта для ограничения пускового тока
- Использование ШИМ-контроллера для стабилизации выходного напряжения
- Применение синхронного выпрямителя для повышения КПД
- Добавление корректора коэффициента мощности на входе
- Использование резонансной топологии для снижения коммутационных потерь
Эти модификации позволяют создать более совершенный импульсный источник питания, сохранив простоту базовой схемы на IR2153.
Импульсный бп на ir2153 с защитой

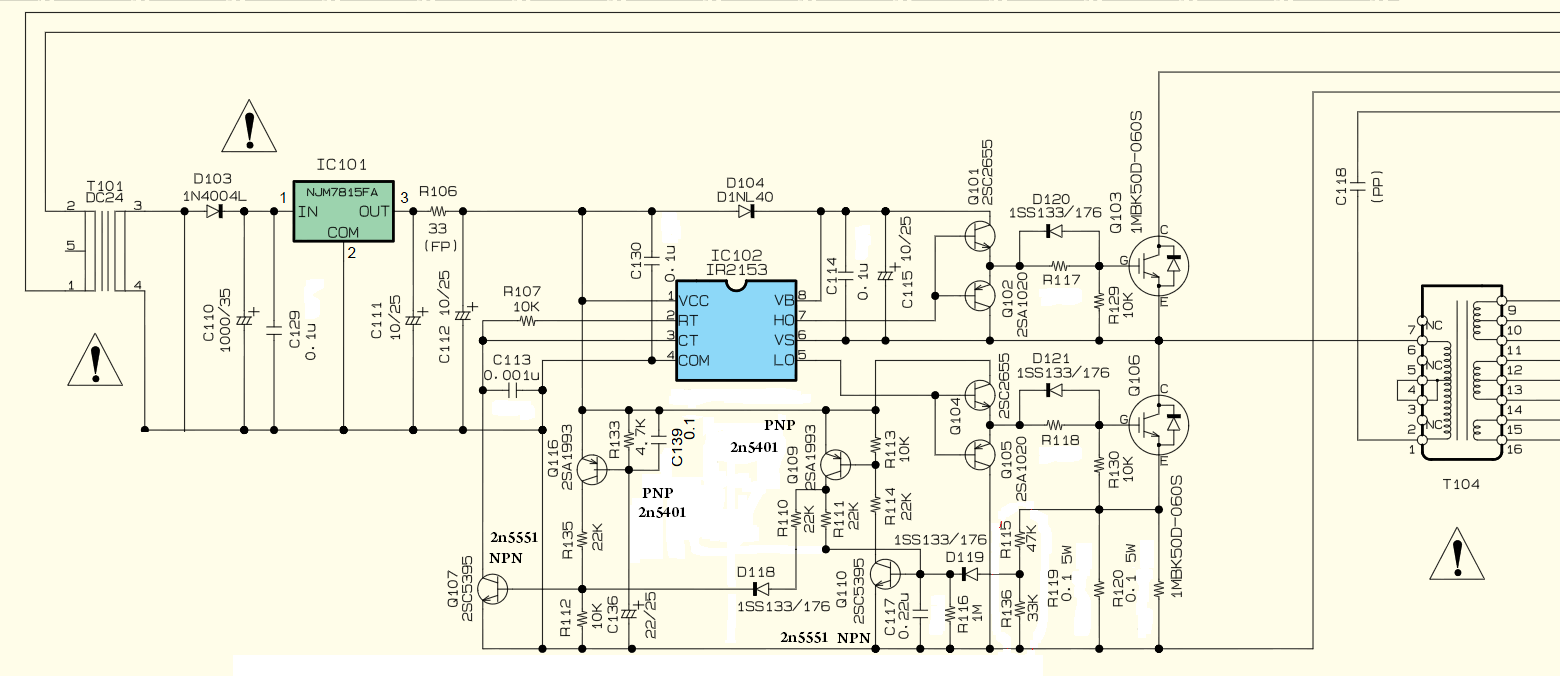

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Источник питания на IR Схема хорошая, расположение деталей тоже, растолковано все подробно. Спасибо Сергей!
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Импульсный блок питания на IR2153 с защитой
- импульсный блок питания схема на ir2153 с защитой от кз
- импульсный блок питания схема на ir2153 с защитой от кз
- Схема мощного импульсного блока питания
- Простой ИБП на IR2153 с защитой от перегрузки и КЗ (300Вт)
- Импульсный источник питания для УМЗЧ на IR2153 (200-500Вт)
- Импульсный блок питания 1000 Ватт на IR2153
- 500 Ватт импульсный блок питания для аудиоусилителей

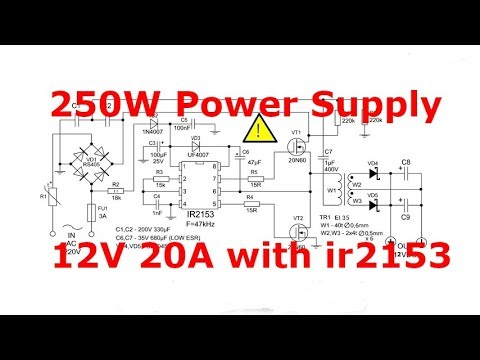

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Импульсный блок питания на все случаи жизни.
IR2153. Sponsored by PCBWay.
Импульсный блок питания на IR2153 с защитой
Импульсные блоки питания — наиболее эффективный класс вторичных источников питания. Они характеризуются компактными размерами, высокой надежностью и КПД. Все импульсные ПБ — это своего рода инверторы системы, генерирующие переменное напряжение на выходе высокой частоты из выпрямленного напряжения на входе. Сложность таких систем даже не в том, чтобы сначала выпрямить входное сетевое напряжение, или в последующем преобразовать выходной высокочастотный сигнал в постоянный, а в обратной связи, которая позволяет эффективно стабилизировать выходное напряжение.
Особо сложным здесь можно назвать процесс управления выходными напряжениями высокого уровня. Очень часто блок управления питается от низковольтного напряжения, что порождает необходимость согласования уровней.
Для того, чтобы управлять независимо или зависимо, но со специальной паузой, исключающей одновременное открытие ключей каналами верхнего и нижнего ключа, применяются самотактируемые полумостовые драйвера, такие как IR или IR последняя микросхема является улучшенной версией исходной IR, обе взаимозаменяемы.
Мощность БП можно увеличить за счет изменения параметров емкости конденсатора C3 считается как — на 1 Вт нагрузки требуется 1 мкф. В теории выходную мощность можно нарастить до 1. При конфигурации, обозначенной на принципиальной схеме, достигается выходная сила тока 3,3А до В при использовании в усилителях мощности, или 2,5А В — при подключении постоянной нагрузки. В данном БП предусмотрена система перехода на рабочую частоту, исключающая броски пускового тока софт-старт , а также простейшая защита от ВЧ помех на входе и выходе катушки индуктивности.
Часто случается так, что комплектующие покупать практически и не нужно, они могут стоять и пылиться в составе давно неиспользуемой техники, например, в системном блоке ПК где-то в подвале или на балконе.
импульсный блок питания схема на ir2153 с защитой от кз
Здесь представлена схема ИБП Ватт. Хотя эта схема уже повторялась радиолюбителями не однократно, в интернете много видео и форумов по этой схеме. Но мне захотелось с вами поделиться как я сделал этот ИБП. Кстати скачивал эту схему и печатную плату с других ресурсов, в них были ошибки, на печатке перепутаны полярность некоторых электролитов , а на схема была не правильно указана проводимость одного транзистора. Может мне такие ресурсы попались, но тем не менее это был факт.
Импульсный блок питания двухполярный на IRIR Засветился светодиод, сработала защита. тоже все нормально, защита.
импульсный блок питания схема на ir2153 с защитой от кз
Свежие новости Все остальные свежие новости обитают на главной странице.
Схемы импульсных блоков питания на микросхемах IR с устройством мягкого пуска и защитой от токовых перегрузок и КЗ. Двуполярный ИБП для питания усилителей, а так же лабораторный с регулируемым выходным напряжением. Узкораспахнутые глаза нескольких офонаревших финно-угров, а так же электромагнитную мешанину помех в полосе частот Железный конь пришёл на смену крестьянской лошадке! Энергосберегающие лампы, телевизоры, компьютеры, зарядные устройства и прочий хай-тек с импульсными источниками питания — на смену лампочке Ильича! Вот и приходится бедолаге-радиолюбителю уживаться с разномастными ИБП, излучающими в эфир интенсивный высокочастотный шлак во всех КВ-диапазонах. А что тут попишешь? Прогресс как-никак

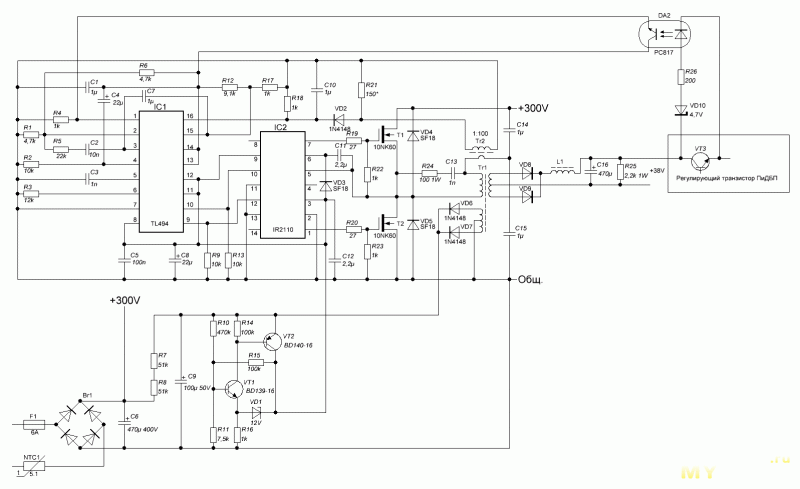

Схема мощного импульсного блока питания
Источники питания. Ну, наконец, после небольшого перерыва выкладываю новую статью по сборке импульсного источника двухполярного питания на ir для усилителя низкой частоты. Схема была найдена на просторах интернета, собрана, отработана мною и выложена в виде данной статьи, как проверенная схема, чтобы вы могли без проблем повторить её.
Вы же меня понимаете друзья, как редко найденная в интернете схема запускается и работает с первого раза. На самом деле, схема не сложна, но я с ней помучился и попробую вам объяснить некоторые моменты настройки защиты.
В радиолюбительской практике многие самодельные конструкции остаются на полках без внимания по той причине, что не имеют блока питания. Одна из самых повторяемых конструкций — усилитель мощности низкой частоты, которому тоже нужен источник питания.

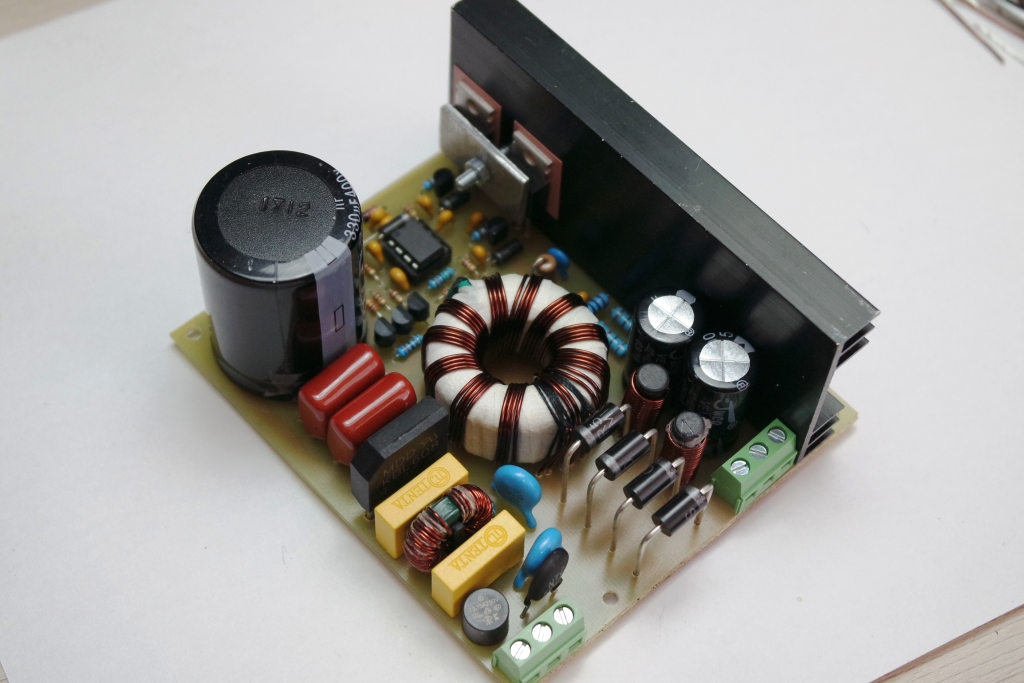

Простой ИБП на IR2153 с защитой от перегрузки и КЗ (300Вт)
Портативный солнечный генератор с системой слежения. Данный блок питания обладает следующими достоинствами: — Защита от перегрузок и короткого замыкания как в первичной обмотке импульсного трансформатор, так и во вторичных цепях питания. Основные технические характеристики ИБП характеристики приведены для моего конкретного экземпляра : Номинальная выходная мощность — Вт до Вт с более мощным трансформатором Программная выходная мощность — Вт до Вт с более мощные трансформатором Рабочая частота — 50кГц Выходное напряжение — 2х35В можно получить любое необходимое выходное напряжение в зависимости от намотки трансформатора.
Защита может быть настроена на любой необходимый ток срабатывания с помощью подстроечного резистора — R О срабатывании защиты свидетельствует свечение светодиода HL1. При активной защите, в аварийном состоянии ИБП может находится сколько угодно долго, при это он потребляет ток такой же как и на холостом ходу без нагрузки.

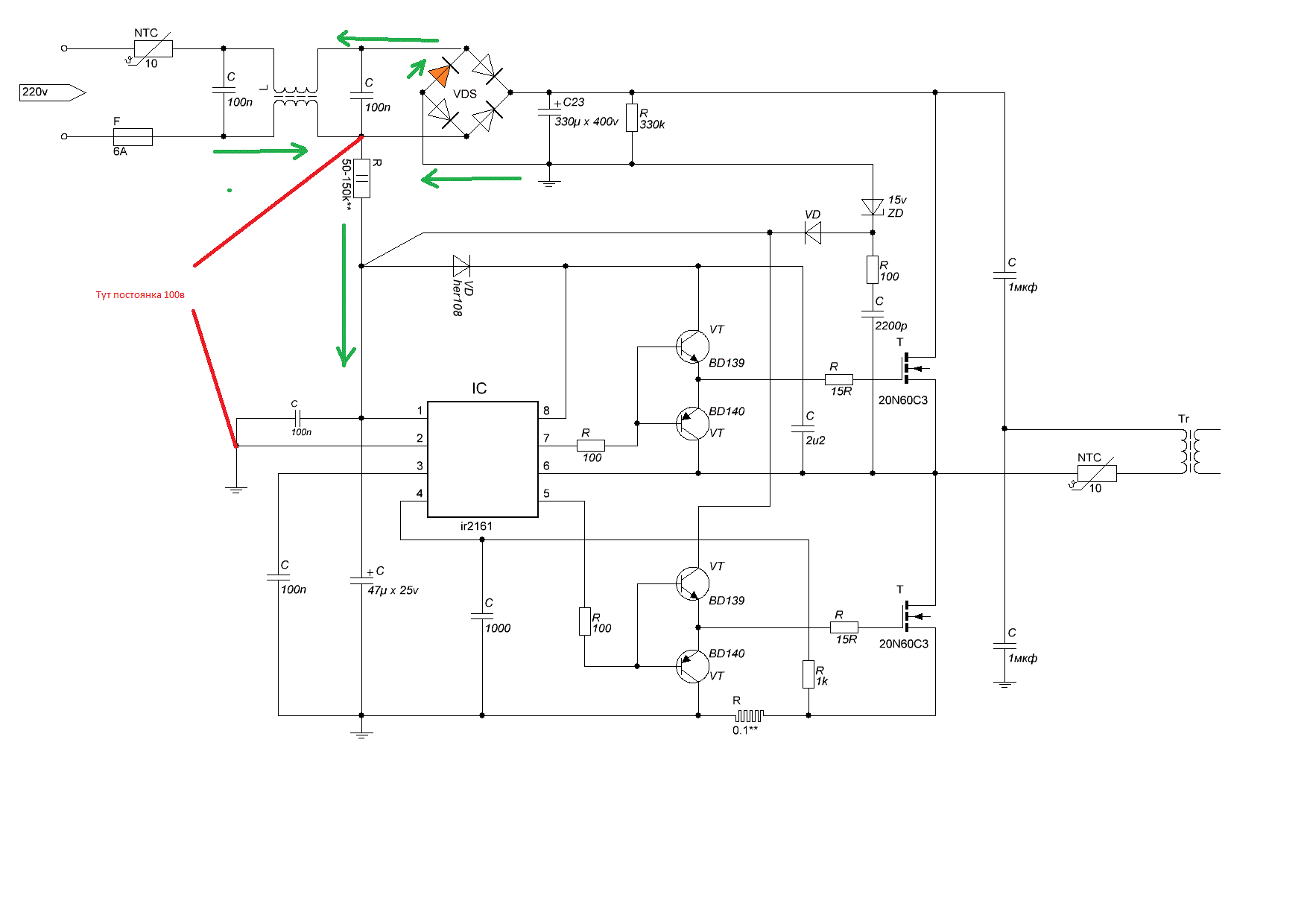

Импульсный источник питания для УМЗЧ на IR2153 (200-500Вт)
В этой статье будет рассмотрена миросхема IR, а если точнее будет изложена теоритическая основа для построения различных импульсных блоков питания. IR представляет из себя высоковольтный драйвер с внутренним генератором — самотактируемый. Такой набор узлов позволяет на базе этой микросхемы организовывать полумостовые импульсные блоки питания мощностью до 1,5 кВт с минимальной обвязкой. Все здесь описанное касается и более мощного варианта этой микросхемы IR Поэтому ссылки будут на результаты поиска, упорядоченные по количеству заказов — так наступить в каку шансов гораздо меньше, если внимательно читать отзывы покупателей.
Функционально микросхемы IR отличаются лишь установленным в планарном корпусе диода Вольтодобавки:. Для начала рассмотрим как работает сама микросхема, а уж потом будем решать какой блок питания из нее собрать. Для начала ррасмотрим как работает сам генератор.
Импульсный блок питания на IR, принципиальная схема Очень важно указать то, что эта схема не имеет защиты от коротких замыканий.
Импульсный блок питания 1000 Ватт на IR2153
Силовые ключи — на максимальное напряжение сток-исток не менее В, максимальный прямой ток от 4А, однако гнаться за большим запасом по току не нужно в этих схемах ключи либо почти холодные, либо сразу горят в дым , поскольку более мощные мосфеты обладают бОльшей емкостью затвор-исток, и соответственно требуют бОльший заряд для переключения. Микросхема же ограничивает выходные токи максимум мА в новых микросхемах и мА для верхнего ключа в старых. Погоня за ненужным запасом по току приведет к замедленному открыванию и закрыванию ключей заметные потери в ключах, микросхема на пределе , а там и до сквозного тока с дымом и огнем недалеко.
Производитель нормирует выходные параметры для входной емкости ключа пФ, однако все популярные ключи имеют этот параметр от пФ до пФ, что уже предел.
500 Ватт импульсный блок питания для аудиоусилителей
Импульсные блоки питания — наиболее эффективный класс вторичных источников питания. Они характеризуются компактными размерами, высокой надежностью и КПД. Все импульсные ПБ — это своего рода инверторы системы, генерирующие переменное напряжение на выходе высокой частоты из выпрямленного напряжения на входе. Сложность таких систем даже не в том, чтобы сначала выпрямить входное сетевое напряжение, или в последующем преобразовать выходной высокочастотный сигнал в постоянный, а в обратной связи, которая позволяет эффективно стабилизировать выходное напряжение.
Connexion :.
Хочу предоставить вашему вниманию четыре разные схемы импульсных блоков питания на всеми любимой народной IR Все эти схемы были мною собраны и проверены в годах. Сейчас, в году, я раскопал все эти схемы в своих архивах и спешу с вами поделиться.
Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина!
Импульсный блок питания 1000 Ватт на IR2153 | Микросхема
Всем здравствуйте!
Здесь представлена схема ИБП 1000 Ватт. Хотя эта схема уже повторялась радиолюбителями не однократно, в интернете много видео и форумов по этой схеме. Но мне захотелось с вами поделиться как я сделал этот ИБП. Кстати скачивал эту схему и печатную плату с других ресурсов, в них были ошибки, на печатке перепутаны полярность некоторых электролитов , а на схема была не правильно указана проводимость одного транзистора. Может мне такие ресурсы попались, но тем не менее это был факт.
Здесь выкладываю схему и печатку без ошибок. В конце статьи ссылка на источник автора схемы.
Предыстория:
На сайте есть схема усилителей мощности звуковой частоты (УНЧ) 125, 250, 500, 1000 Ватт, я выбрал 500 Ватт вариант, так как кроме радиоэлектроники, немного увлекаюсь еще музыкой и поэтому хотелось что то по качественнее из УНЧ. Схема на TDA 7293 меня не как не устраивала, поэтому решил вариант на полевых транзисторах 500 ватт. С начала почти собрал один канал УНЧ, но работа остановилась по разным причинам (время, деньги и недоступность некоторых компонентов). В итоге докупил не достающие компоненты и закончил один канал. Также через определенное время и второй канал собрал, все это настроил и протестировал на блоке питания от другого усилителя, все работало на высшем уровне и качество очень понравилось, даже не ожидал что так будет. Отдельное, огромное спасибо радиолюбителям Boris, AndReas, nissan которые на протяжении всего времени пока собрал, помогли в его настройке и в других нюансах.
Далее дело стало за блоком питания. Конечно хотелось бы сделать на обычном трансформаторе блок питания, но опять же все останавливается на доступности материалов для трансформатора и их стоимости. Поэтому решил все-таки остановиться на ИБП.
Ну а теперь о самом ИБП:
Схема построена на микросхеме IR2153/
Микросхема IR2153 является драйвером управления полевыми и IGBT транзисторами полумоста. Разрабатывалась она для применения в схемах электронного балласта газоразрядных ламп, поэтому её функциональные возможности довольно ограничены. Об этих ограниченных возможностях следует помнить при создании на её основе ИИП. Микросхема позволяет создать простой блок питания, по своей сути это электронный трансформатор с выпрямителем. Если хотите построить более высшего класса ИБП, то смотрите в сторону ШИМ TL494, на этой микросхеме будет поинтереснее, так как можно сделать стабилизированный ИБП.
В этой схеме предусмотрен плавный пуск как по входу, так и по выходу при зарядке емкостей, а также защита от короткого замыкания и перенапряжения.
По входу стоит варистор на 275 Вольт, при превышении питающего напряжении по входу, варистор закоротит вход и сгорит предохранитель.
Защита от КЗ, принцип работы: резисторы R11 и R12 служат в качестве датчика тока, при коротком замыкании или перегрузке на резисторах R11 и R12 образуется падение напряжения достаточной величины для открывания маломощного тиристора Т1, открываясь тиристор коротит плюс питания для микросхемы генератора на основную массу, таким образом на микросхему не поступает питающее напряжение и она прекращает работу. Питание поступает на теристор не напрямую а через светодиод HL1, светодиод будет гореть и свидетельствовать о наличии перегрузки или короткого замыкания (КЗ). Что бы вывести ИБП из защиты, нужно выключить его, устранить причину КЗ, дождаться пока погаснет светодиод HL1, только после включить блок питания. Есть схемы ИБП на IR2153 где реализована защита немного по другому, там можно не отключать блок питания для вывода из защиты, как только будет устранен перегруз или КЗ, ИБП выходит из защиты автоматически не отключая его.
В этих моментах есть как свои плюсы, так и минусы.
В этой разводке печатной платы предусмотрены еще выходы кроме основного двуполярного силового, маломощные двуполярное питание -+12 Вольт и 12 Вольт. Эти дополнительные выходы питание могут пригодится для питание предварительных схем, а также запитки вентиляторов охлаждения. Схема очень проста в повторении и если правильно сделана печатная плата (по схеме), правильно подобраны детали, а так же правильно намотан и рассчитан трансформатор, тогда все работает сразу. Только нужно настроить защиту регулируя переменный многооборотный резистор R9. Как по входу, так и по выходу в схеме предусмотрена фильтрация, стоят дросселя. Электролиты С4, С5 которые стоят по сетевому выпрямленному напряжению рассчитываются грубо говоря 1 ватт на 1 Мкф. Я поставил в параллель 2*470 Мкф, что примерно выходит 960 Ватт. Для надежности получается можно снять 850-900 Ватт, что при использовании УНЧ 2*500 Ватт вполне достаточно, так как УНЧ (нагрузка) имеет импульсный характер, а не активный типо утюга.
Печатная платы в LAY
Транзисторы я использовал IRFP 460, так как не нашел указанных на схеме. Пришлось транзисторы ставить наоборот развернув на 180 градусов, просверлить дырки под ножки больше и проводками спаять (на фото видно). Когда сделал печатную плату, то позже только понял что нужных как на схеме транзисторов мне не найти, поставил те что были (IRFP 460). Транзисторы и выходные выпрямительные диоды обязательно установить на теплоотвод через изолирующие тепло проводящие прокладки, а так же нужно охлаждать кулером радиаторы, иначе могут перегреться транзисторы и выпрямительные диоды, но нагрев транзисторов конечно зависит и от типа примененных транзисторов. Чем ниже внутреннее сопротивление полевика, тем меньше будут греться.
Также пока не установил Варистор 275 Вольт по входу, так как нет не в городе и у меня тоже, а через интернет дорого заказывать одну деталь. У меня будут стоять отдельно вынесенные электролиты по выходу, потому что нет в наличии на нужное напряжение и типоразмер не подходит.
Решил поставить 4 электролита по 10000 Мкф * 50 Вольт по 2 последовательно в плечо, в сумме в каждом плече получится по 5000 Мкф *100 вольт, что будет в полне достаточно для блока питания, но лучше поставить по 10000 мкф * 100 вольт в плечо.
На схеме указан резистор R5 47 кОм 2 W по питанию микросхемы, его следует заменить на 30 кОм 5 W ( лучше 10 W ) для того что бы при большой нагрузке, хватило тока микросхеме IR2153, иначе может уйти в защиту от недостатка тока или будет пульсировать напряжение что отразится на качестве. В схеме автора стоит 47 кОм, это много для такой мощности блока питания. Кстати, резистор R5 будет греться очень сильно, не переживайте, тип этих схем на IR2151, IR2153, IR2155 по питанию сопровождается сильным нагревом R5.
В моем случае я использовал ферритовый сердечник ETD 49 и он у меня очень тяжело влез на плату. При частоте 56 КГц, он по расчетам может отдать на этой частоте до 1400 ватт, что в моем случае имеет запас. Можно использовать и тороидальный или другой формы сердечник, главное что бы подходил по габаритной мощности, проницаемости и естественно что бы хватило место его расположить на плате.
Намоточные данные для ETD 49: 1-ка=20 витков проводом 0.63 в 5 проводов (обмотка 220 вольт). 2-ка= основная силовая двуполярная 2*11 витков проводом 0.63 в 4 провода (обмотка 2*75-80) вольт. 3-ка= 2.5 витка проводом 0.63 в 1 провод (обмотка 12 вольт, для софт старт). 4-ка= 2 витка проводом 0.63 в 1 провод (обмотка дополнительная для питания предварительных схем (темброблок и т.п.). Каркас трансформатора нужно вертикального исполнения, у меня горизонтального, поэтому пришлось городить. Можно намотать в бескаркасном исполнении. На остальных типах сердечником вам придется рассчитывать самому, можно с помощью программы которую я оставлю в конце статьи. В моем случае я использовал двуполярное напряжение 2*75-80 вольт для усилителя 500 ватт, почему меньше, потому что нагрузка усилителя будет не 8 Ом а 4 Ом.
Настройка и первый запуск:
При первом запуске ИБП обязательно установите в разрыв сетевого кабеля и ИБП лампочку 60-100 ватт. При включении если лампочка не горит, значит уже хорошо. При первом пуске может включиться защита от КЗ и загорится светодиод HL1, так как электролиты большой емкости и в момент включения берут огромный ток, в случае если это произошло, то надо многооборотный резистор перекрутить по часовой стрелке до упора, а потом ждать пока погаснет светодиод в выключенном состоянии и пробовать включать заново что бы удостовериться в работоспособности ИБП, а потом регулировать защиту. Если все правильно спаяли и использовали правильные номиналы деталей, ИБП запустится. Далее когда удостоверились что ИБП включается и есть все напряжения на выходе, нужно установить порог срабатывания защиты. При настройке защиты обязательно нагрузите ИБП между двумя плечами основной выходной обмотки (которая для питания УНЧ) лампочкой 100 ватт. Когда при включении ИБП под нагрузкой (лампочка 100 ватт) загорается светодиод HL1, нужно по не многу крутить переменный многооборотный резистор R9 2.2 кОм против часовой стрелки пока не будет срабатывать защита при включении. Когда при включении будет загораться светодиод, нужно выключить и дождаться пока он погаснет и по понемногу подкручивая по часовой стрелке в выключенном состоянии и включая опять его пока не перестанет срабатывать защита,
только нужно крутить понемногу например 1 оборот и не сразу на 5-10 оборотов, т.
е. выключил подкрутил и включил, сработала защита — опять такая же процедура в несколько раз пока не достигнете нужного результата. Когда вы установите нужный порог, то в принципе блок питания готов к использованию и можно убрать лампочку по сетевому напряжению и пробовать нагрузить блок питания активной нагрузкой ну например ватт 500. Там конечно можно поиграться с защитой уже кому как нравится, но не рекомендую устраивать тесты с КЗ, так как это может привести к неисправности хоть есть и защита, емкость некая не успеет разрядится, реле не отреагирует мгновенно или залипнет и может быть неприятность. Хотя я делал случайно и не случайно некоторое количество замыканий, защита работает. Но ничего вечного нет.
Измерения после сборки ИБП:
Измерения между плечами:
U вх — 225 вольт, нагрузка — 100 ватт, U вых +- = 164 вольта
U вх — 225 вольт, нагрузка — 500 ватт, U вых +- = 149 вольта
U вх — 225 вольт, нагрузка — 834 ватт, U вых +- = 146 вольта
Проседание есть конечно.
При нагрузке 834 ватт перед входным выпрямителем напряжение проседает с 225 вольт до 220 вольт, после выпрямителя проседает аж на 20 вольт с 304 вольт на 284 вольт при нагрузке 834 ватт. Но в принципе проседание на выходе на каждое плечо получается 9 вольт, что в принципе допустимо, так как ИБП не стабилизированный.
Ниже по ссылке будет видео об этом ИБП, там может что то дополнится что здесь не сказал.
Спасибо всем за внимание.
Ссылка на видео в Youtube: ИБП_1000_Ватт_ч1, ИБП_1000_Ватт_ч2, Усилитель 500 ватт
Ссылка на архив: Схема и печатная плата
Ссылка на программу: Lite-CalcIT 4.1
Схема взята с сайта: Питание усилителя D класса на IR2153
Автор Igor.
Метки: 1000 Ватт, ИБП, Импульсный блок питания 1000 Ватт
Радиолюбителей интересуют электрические схемы:
Data-кабель для Samsung X120
Охранное устройство для мотоцикла
Схема%20с%20ir2153%20Паспорт защиты и примечания по применению
| Каталог Технический паспорт | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
Схема платы питанияLCD Реферат: Схема жесткого диска Samsung ИЧ5-М СХЕМА ГЛАВНОЙ ПЛАТЫ Принципиальная схема жесткого диска Схема последовательности питания Схематическая схема Samsung Схема зарядного устройства ddr Схема | Оригинал | 47ent схема платы питания жк схема жесткого диска самсунг ИЧ5-М СХЕМА ГЛАВНОЙ ПЛАТЫ схема жесткого диска схематическая диаграмма последовательность мощности принципиальная схема самсунг схема зарядного устройства схема ddr | |
принципиальная схемаS Реферат: 911p «Схемы схем» samsung 943 схема | Оригинал | ||
Схема платы питанияLCD Реферат: ИЧ5-М схема жк samsung схема схема samsung ddr схема датчик переменного тока samsung hdd схема схема зарядного устройства samsung dmb ddr схема | Оригинал | ||
СХЕМА Плата VGA Аннотация: схема телевизора samsung схема основной платы телевизора схема samsung схема телевизора схема телевизора samsung | Оригинал | ||
САМСУНГ 834 Резюме: b527 EXF-0023-05 samsung конфиденциальный SHORT13 SAMSUNG 840 samsung 822 схема | Оригинал | ||
схемаСамсунг Резюме: нет абстрактного текста | Оригинал | ||
| Схема клавиатуры и тачпада Реферат: схема сенсорной панели, схема платы модема, принципиальные схемы, схема платы питания ЖК-дисплея, схема RB5C478 RJ11, 4-контактный разъем для печатной платы, резистор 4,7 кОм K935U BA41-00037A | Оригинал | S630/S670
W48S87-72HTR
схема клавиатуры и тачпада
схема тачпада
схема платы модема
Схематические диаграммы
схема платы питания жк
RB5C478
RJ11 4-контактный разъем для печатной платы
резистор 4. 7кОм
К935У
БА41-00037А | |
Принципиальные схемы Реферат: SHEET30 Samsung P40 samsung 943 «Схематические диаграммы» принципиальная схема основной платы | Оригинал | ||
схематические символы Реферат: Навигатор проекта ispLEVER с использованием иерархии в VHDL Design схема интерфейса lpc | Оригинал | ||
2008 — КОД VHDL К ШИННОМУ ИНТЕРФЕЙСУ LPC Аннотация: схематические символы FD1S3IX LCMXO256C TQFP100 простой проект vhdl | Оригинал | ||
схемаСамсунг Резюме: нет абстрактного текста | Оригинал | ||
самсунг Резюме: нет абстрактного текста | Оригинал | ||
| Схема PCI-карты Реферат: Схема карты памяти ПК s850 Схема s820 Схема s820 | Оригинал | S820/S850 схема pci-карты с850 схема памяти пк карты схема s820 с820 | |
6143 Аннотация: схема телефонного интерфейса схема входа spdif схематическая схема аудиоустройства схема монитора электронная схема WM8350 Eh21 | Оригинал | 6143-EV1-REV3 WM8350 6143 схема телефонного интерфейса вход spdif схематический принципиальная схема звукового устройства схема монитора электронная схема Эх21 | |
2005 — Полный отчет проекта по счетчику объектов Реферат: решетчатая логика Полный отчет проекта по счетчику объектов с использованием семисегментного дисплея LC4256V Руководство по проектированию ABEL Руководство по проектированию ABEL-HDL Справочное руководство по ABEL-HDL | Оригинал | ||
принципиальная схема samsung led Резюме: схема платы питания Samsung p28 Samsung 546 lcd СХЕМА Схема платы VGA ЖК-схема платы контроллера ЖК-дисплея samsung Схема samsung samsung hdd схемы samsung lcd северный мост | Оригинал | ||
схема Реферат: принципиальная схема электронная Д-10 Д-12 Д-16 Д-18 конструкция LXD9784 | Оригинал | LXD9784 схематический схемы электронная схема Д-10 Д-12 Д-16 Д-18 дизайн | |
Поворотные переключатели Реферат: Ползунковые переключатели EG1201 EG1201A EG1205 EG1205A EG1206 EG1206A EG1271 EG1271A | Оригинал | 500 В постоянного тока EG4319 EG4319A Поворотные переключатели Ползунковые переключатели EG1201 ЭГ1201А ЭГ1205 ЭГ1205А ЭГ1206 ЭГ1206А EG1271 EG1271A | |
2008 — WM8741 Реферат: WM8741-6060-DS28-EV2-REV1 wolfson microelectronics wm8741 схема WM8741-6060-DS28EV2-REV1 DS28 Eh21 | Оригинал | WM8741-6060-DS28-EV2-REV1 WM8741 WM8741-6060-DS28-EV2-REVдля WM8741 WM8741-6060-DS28-EV2-REV1 Вольфсон микроэлектроника wm8741 схематический WM8741-6060-DS28EV2-REV1 ДС28 Эх21 | |
Недоступно Резюме: нет абстрактного текста | Оригинал | ЭГ1206А ЭГ1206 EG4319EG4319A | |
2009 — 6220-EV1-REV1 Аннотация: WM8993 принципиальная схема аудиоустройства Eh21 6220e | Оригинал | 6220-EV1-REV1 WM8993 2009 год 6220-EV1-REV1 WM8993 принципиальная схема звукового устройства Эх21 6220e | |
Поворотные переключатели Реферат: eg1271a «Кнопочные переключатели» TACT SWITCH техническое описание EG1206 EG1206A EG1271 EG2201 EG2201A EG2201B | Оригинал | ЭГ1206А ЭГ1206 EG4319 EG4319A Поворотные переключатели например1271а «кулисные переключатели» ТАКТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ ЭГ1206 ЭГ1206А EG1271 EG2201 ЭГ2201А EG2201B | |
1997 — Недоступно Резюме: нет абстрактного текста | Оригинал | ЭПЕ6087А ЭПЕ6165С ЭПЕ6173С ЭПЕ6046С ЭПЕ6062С ЭПЕ6065С ЭПЕ6141С ЭПЕ6172АС ЭПЕ6174 EPE6177 | |
dffeas Аннотация: техническое описание конечного автомата серии rtl Verilog код обработка изображения фильтрация счетчик принципиальная схема СХЕМА FLIPFLOP Управление станком схематическая схема ИБП QII51013-7 карта Карно | Оригинал | QII51013-7 dffeas техническое описание конечного автомата серия rtl обработка изображений кодом Verilog фильтрация принципиальная схема счетчика СХЕМА ТРАНСПОРТА Управление станком принципиальная схема ИБП карта Карно | |
2009 — серия rtl Аннотация: принципиальная схема TTL OR Gates UG685 | Оригинал | UG685 серия rtl схематический Схема TTL OR Gates UG685 | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>Предыдущий 1 2 3 … 23 24 25 Next
Источник напряжения с драйверами затворов и защитой от короткого замыкания – ELETRÔNICA PROFISSIONAL
В этой схеме мы используем микросхему IR2153, которая включает высоковольтный полуволновой драйвер затвора с передним генератором, аналогичным таймеру IC 555 (промышленный стандарт).
Он имеет 02 выхода драйвера затвора, и оба отключаются выводом CT с помощью управляющего сигнала низкого напряжения.
Преимущества:
• Ширина выходного импульса драйвера затвора остается неизменной после достижения порога блокировки по минимальному напряжению в восходящем направлении на VCC, что обеспечивает более стабильную зависимость частоты от времени при запуске.
• Значительно улучшена помехоустойчивость как за счет уменьшения пикового значения di/dt драйверов затвора, так и за счет увеличения гистерезиса блокировки при пониженном напряжении до 1 В.
Таким образом, основная идея состоит в том, чтобы построить источник напряжения с защитой от короткого замыкания на выходе, потому что при его наличии внезапный ток повышает напряжение Vbe на TR-5 и накладывает триггерный сигнал на TLP521, который активирует ТТ IR2153. , прерывая напряжения выходов драйвера затвора, контакты 7 и 5, защищая источник напряжения.

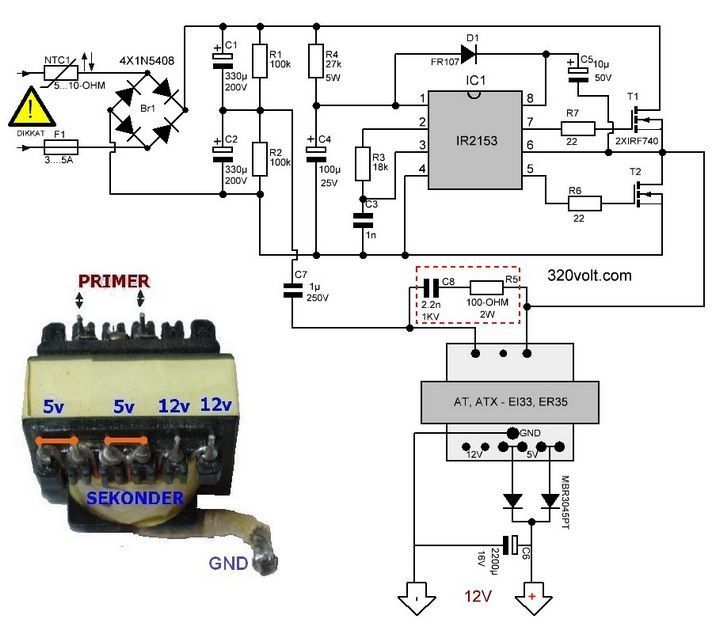

В этой схеме мы представляем вывод питания +Vdc=15V ранее существовавшего источника питания, который питает ИС IR2153 и набор транзисторов, установленных в двухтактной схеме на каждом выходе драйвера затвора. Они генерируют первичную обмотку сигнального трансформатора последовательно с конденсатором 1 мкФ на высокой частоте, определяемой набором RT=15k (контакты 2 и 3) CT=1nF (контакт 3 и земля), на частоте 50 кГц (получено от производителя графика – Смотрите график ниже).
График (CT и RT) = F (Гц)
Вторичная обмотка трансформатора установлена на симметричном источнике и двухполупериодном выпрямлении с простой схемой регулирования напряжения ±12 В постоянного тока и +5 В постоянного тока. Все выходы защищены от короткого замыкания.
Мощный резистор R5 получает весь ток, поступающий от потребления нагрузки, и при увеличении тока уровень базового напряжения эмиттера Т5 также увеличивается, что увеличивает проводимость в коллекторе и активирует проводимость в Осциллирующем фильтре ОФ-1.
Таким образом, CI-1 прерывает уровень напряжения источника, защищая цепь.
Описание других основных компонентов
- Фильтр генератора – TLP521
TLP521 состоит из оптического фототранзистора и инфракрасного излучающего диода на основе арсенида галлия. В этой схеме он электрически изолирует выход от входа.
См. рекомендуемые условия эксплуатации:
| Характеристика | Символ | Мин. | Тип38 .Max | ||||
| Supply Voltage | V CC | — | 5V | 24V | |||
| Forward Current | I F | — | 16mA | 25mA | |||
| Collector Curance | I C | — | 1MA | 10MA | |||
| Рабочая температура | T OPR 9 | 555965T | 5555965T | 5555965T 9 | 5 T . 0025 — | 85°C | |
- Регулятор напряжения — LE50ABZ
Регуляторы напряжения с очень малым падением напряжения и блокировкой.
Очень низкое падение напряжения (0,2 В) и очень низкий ток покоя делают их особенно подходящими для приложений с низким уровнем шума и низким энергопотреблением, особенно в системах с батарейным питанием.
| Параметр | Условия испытаний | Min | Typ | Max |
| V O – Output Voltage | I O =10mA, V I = 7V | 4,95V | 5V | 5,05V |
| V I – Operating Input Voltage | I O =100mA | 18V | ||
| I O – Output Current Limit | 150mV | 350mV | 425mV | |
| V d – Dropout Voltage | I O =100mA | 0,2V | 0,4V |
- Transistor – 2SD882
The 2SD882 is NPN silicon transistor подходит для выходного каскада аудиоусилителя мощностью 3 Вт, регулятора напряжения, преобразователя постоянного тока и драйвера реле.
| АБСОЛЮТНЫЕ МАКСИМАЛЬНЫЕ ОЦЕНКИ | Значение | |||||||||||
| Maximum Temperatures | ||||||||||||
| Storage Temperature | -55°C to +150ºC | |||||||||||
| Junction Temperature | ≥150°C | |||||||||||
| Maximum Power Dissipations | ||||||||||||
| Суммарная мощность рассеяния (Ta=25°C) | 1,0 Вт | |||||||||||
Суммарная мощность рассеяния (Tc=25°C)| Maximum Voltagens and Currents (Ta=25°C) | V CBO | 40V | V CEO | 30V | V EBO | 5,0V | I C(DC) | 3,0A | I C(импульсный) | 7,0A | |
| Характеристики | Мин.Тип. | Макс. | Условия испытаний | ||||||
| H FE1 — DC Curance Gain | 30 | 150 | — | V CE = 20VER, | V CE . FE2 – Коэффициент усиления по постоянному току | 60 | 160 | 400 | V CE = 2,0V, I C = 1,0MA ** |
| F T — GAIN BANDWID. = 5,0 В, I C = 0,1A | |||||||||
| I CBO — Collector Cutoff | — | — | 1,0465 | — | 1,0465 | — | 1,0465 | — | .|
| I EBO – Ток отсечки эмиттера | — | — | 1,0 мкА | V EB = 3,0 В, I C = 0 | |||||
| V CE (SAT) | 0,5V | I C = 2,0A, I B = 0,2A ** | |||||||
| V BE (SAT) — Базовая насыщенная набор | — | — — | — | — | — | — | . | 2,0В | I C =2,0A, I B =0,2A** |
=0
| Абсолютные максимальные оценки | Значение |
| Максимальные температуры | 4040438 | 9000 | 0404040438 | 9000 | 4040404040438 | 9000 | 040404040438 | 9000 | 040404040438 | 900080431 | -55°C to +150ºC |
| Junction Temperature | ≥150°C |
| Maximum Power Dissipations | |
| Total Power Dissipation (Ta=25 °C) | 1,0W |
| Total Power Dissipation (Tc=25°C) | 10W |
| Maximum Voltagens and Currents (Ta=25°C) | |
| V CBO | – 40V |
| V CEO | – 30V |
| V EBO | – 5,0V |
| I C(DC) | – 3,0A |
| I C(pulse) | – 7,0A |
| Характеристики | Мин. | Тип. | Макс. | Условия испытаний | ||||
| H FE1 -DC Curance Gain | . h FE2 – Коэффициент усиления постоянного тока60 | 160 | 400 | В CE =-2,0В, I C =-1,0мА4 90 1,0мА** 90 | 0 f T – Gain Bandwidth Product– | 80MHz | – | V CE =-5,0V, I C =-0,1A |
| I CBO – Collector Cutoff Current | – | – | -1,0μA | V CB =-30V, I E =0 | ||||
| I EBO – Emitter Cutoff Current | – | – | — 1,0 мкА | В EB =-3,0 В, I C = 0 | ||||
| V CE (SAT) -Напряжение насыщения коллекционера | — | -0,3V | -0,5V | I | -0,5V | I . =-0,2A** | ||
| В BE(sat) – Базовое напряжение насыщения | – | -1,0В | -2,0В | , C,1,1 I B =-0,2A**
- Транзистор – BD135
Эта серия пластиковых кремниевых транзисторов NPN средней мощности предназначена для использования в качестве аудиоусилителей и драйверов с использованием комплементарных или квазикомплементарных схем.
Этот транзистор Т5 в этой схеме имеет функцию повышения тока активации внутреннего светодиода Оптического фильтра, при перегрузке или случайном коротком замыкании на выходе (нагрузке).
| МАКСИМАЛЬНЫЕ ПАРАМЕТРЫ | Значение | Единица измерения |
| V CEO | 45 | V DC |
| V CBO | 45 | V DC |
| V EBO | 5,0 | V DC |
| I C | 1,5 | A DC |
| I B | 0,5 | A DC |
| P D (T A = 25 ° C) | 1,25 | W |
| P D (T C = 25 ° C) | 121590 | 9595959595959595959595959595959595959595959595959595959595959595959595959595959595 | . J , T STG | -55 до +150 | ° C |
- MMTR 010700
- . Его основное назначение — преобразование формируемого сигнала (выходы CI1-IR2153) в первичный на двухтактных транзисторах. Этот сигнал имеет частоту 50 кГц, поэтому сердечник трансформатора должен быть рассчитан на эту цель.
- Обзоры других компонентов
Первичный уровень будет иметь уровень напряжения 15Vpp, а вторичный, так как это лифт 1:2, будет иметь уровень напряжения максимум 30Vpp. Таким образом, конденсаторы должны иметь максимальный уровень напряжения выше 30В. В этом случае мы принимаем 50 В для конденсаторов, и если это другое более высокое значение, его можно использовать.
Обратите внимание, что диодный мост имеет 04 быстродействующих диода 1N4148 из-за высокой частоты (50 кГц).
Первичная обмотка разделительного трансформатора IT1 образует последовательную LC-цепь с конденсатором C6.
Где резонансная частота рассчитывается через:
Конденсаторы C7, C8, C9, C10 и C11 представляют собой фильтры постоянного тока и предназначены для работы на частоте двухполупериодного выпрямления 100 кГц.
Стабилитроны Дз1 и Дз2 можно заменить транзисторными схемами последовательного регулирования, либо стабилизаторами постоянного напряжения и любым другим способом по желанию.
Если имеющиеся у вас компоненты могут использовать другую частоту срабатывания, используйте график «График (CT и RT) = F (Гц)» и соберите свою схему с новыми значениями.
Мы надеемся помочь вам в вашем творчестве. Хорошие электронные разработки.
Автор: EDUARDO MARIGONDA
Curtir isso:
Curtir Carregando…
Электроника Профессиональный
ЭДУАРДО МАРИГОНДА
Образование: последипломное образование в области промышленной автоматизации и высшее образование в области электротехники и электроники на факультете промышленной инженерии (FEI).
Имеет техническое образование в области электроники в E.T.E. Лауро Гомеш.
Профессиональный опыт: управление коммерческими счетами, разработка решений и технологий автоматизации энергетических систем, анализ целесообразности предложения затрат, обслуживание клиентов в поддержку и разработка эффективного решения потребности, менеджер по надзору ISO 9001 Качество, правила обслуживания клиентов и проверки.
Разработка электроэнергетических продуктов (ИБП, выпрямители, инверторы, трансформаторы, батареи и специальные датчики), координация и планирование инфраструктуры и установок электрических и электронных систем, внедрение и проекты телекоммуникационных энергетических систем, специальные проекты освещения и техническое обслуживание в электротехнике, КИПиА и электромеханическое оборудование на нефтеперерабатывающих заводах.
Некоторые проекты:
• Электронный дом передвижной службы помощи с системой бесперебойного питания для платформ.
• Развитие системы управления коммерческими процессами.
• Система контроля доступа к морским портам и железным дорогам.
