Что представляет собой ЖК-дисплей 1602

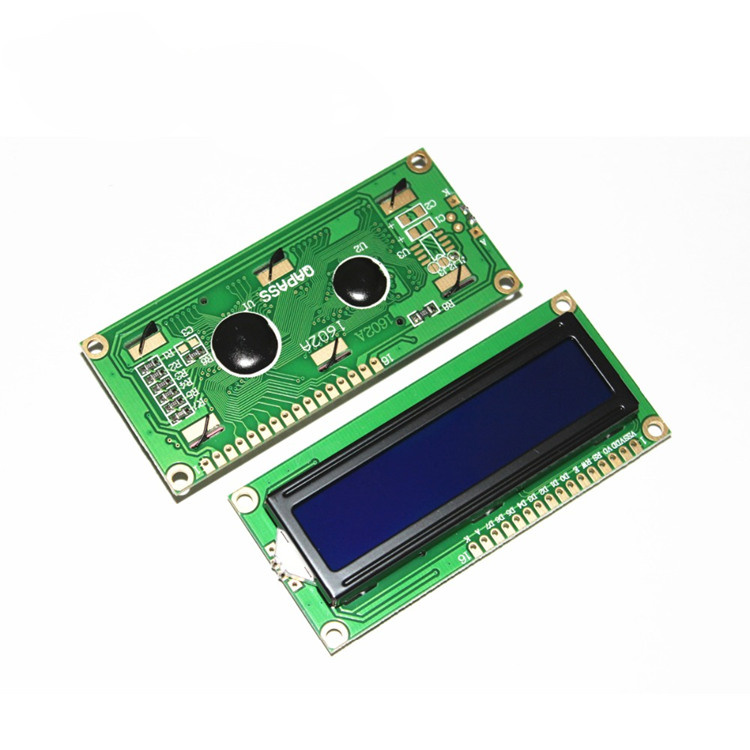

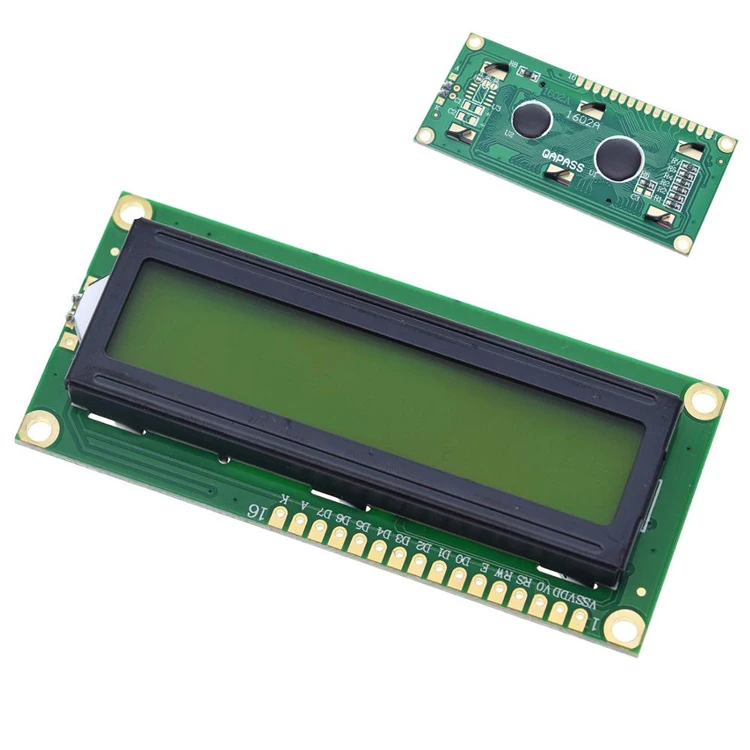

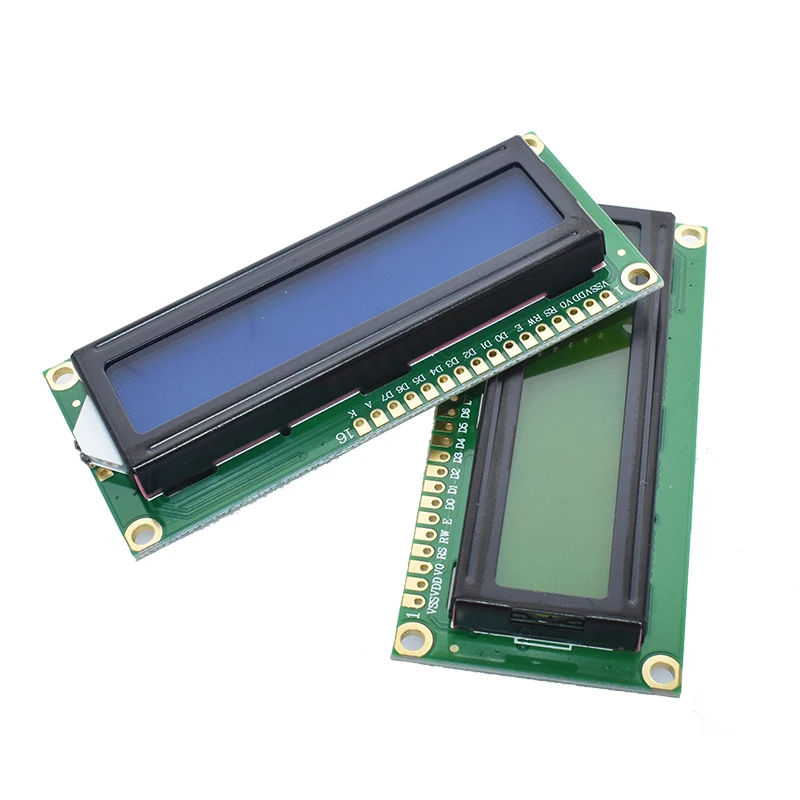

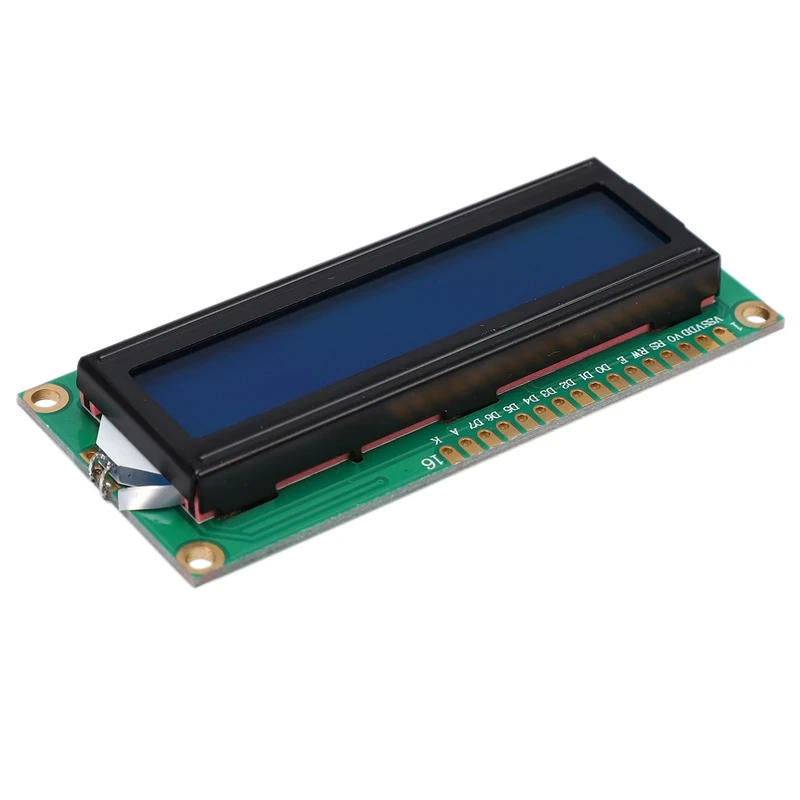

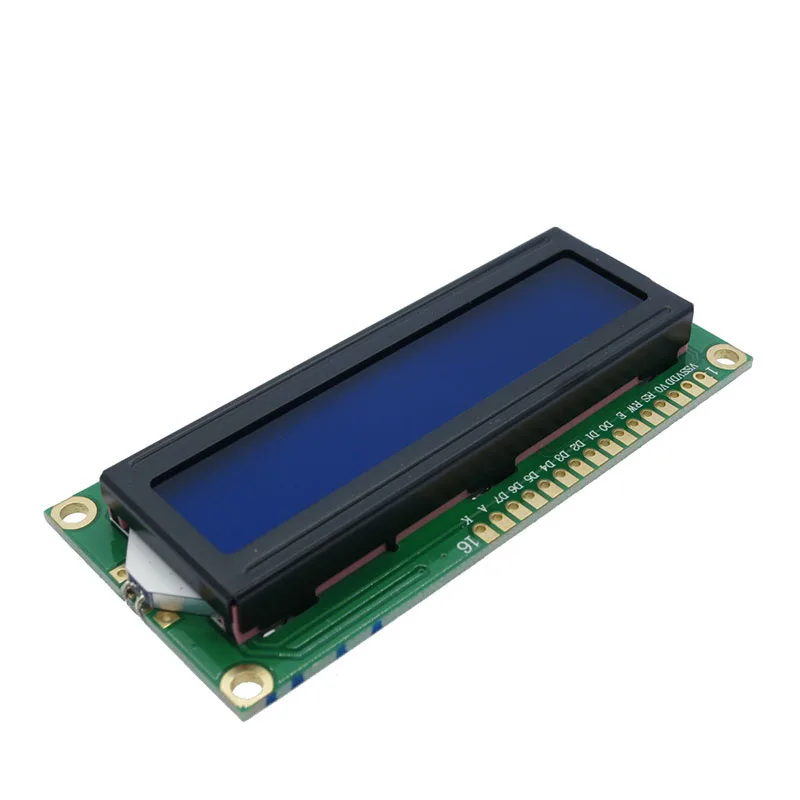

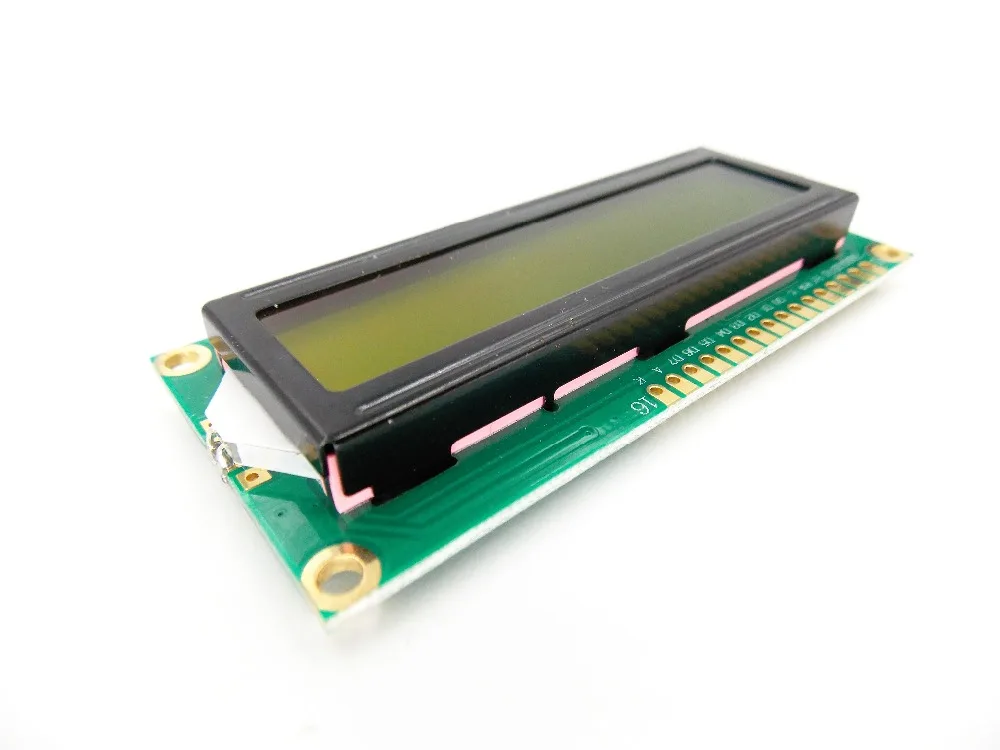

ЖК-дисплей 1602 (LCD1602) — это широко распространенный символьный дисплей, способный отображать 2 строки по 16 символов в каждой. Его популярность обусловлена следующими факторами:

  • Простота подключения и использования
  • Низкое энергопотребление
  • Доступная цена
  • Хорошая читаемость символов
  • Совместимость с большинством микроконтроллеров

Дисплей 1602 построен на базе контроллера HD44780 или совместимого с ним. Это позволяет легко управлять дисплеем с помощью стандартных библиотек.

Технические характеристики LCD 1602

Основные технические параметры ЖК-дисплея 1602:

  • Разрешение: 16 символов x 2 строки
  • Размер символа: 5×8 точек
  • Размер модуля: 80 x 36 мм
  • Видимая область: 66 x 16 мм
  • Напряжение питания: 5В (есть версии на 3.3В)
  • Подсветка: LED (синяя или зеленая)
  • Интерфейс: 4/8-битный параллельный, I2C, SPI
  • Контроллер: HD44780 или совместимый

Как работает ЖК-дисплей 1602? Он состоит из матрицы жидких кристаллов, управляемых контроллером. При подаче напряжения кристаллы меняют свою ориентацию, что позволяет формировать символы на экране.


Подключение LCD 1602 к Arduino

Существует несколько способов подключения дисплея 1602 к Arduino:

1. Прямое подключение по 4-битной схеме

Это самый простой вариант, требующий минимум проводов:

  • VSS -> GND
  • VDD -> 5V
  • V0 -> средний вывод потенциометра для регулировки контрастности
  • RS -> пин 12
  • RW -> GND
  • E -> пин 11
  • D4 — D7 -> пины 5-2
  • A -> 5V (анод подсветки)
  • K -> GND через резистор 220 Ом (катод подсветки)

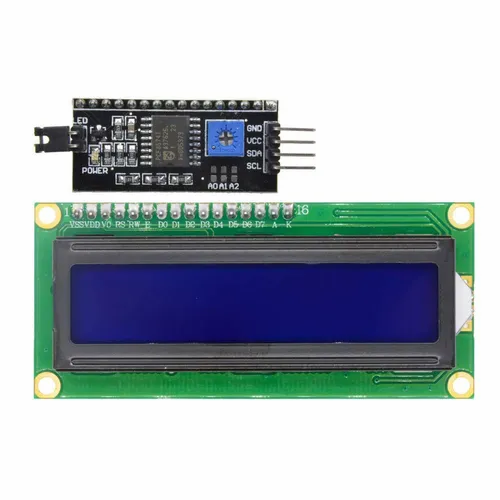

2. Подключение через I2C модуль

Этот вариант позволяет сэкономить пины Arduino:

  • VCC -> 5V
  • GND -> GND
  • SDA -> пин A4 (SDA)
  • SCL -> пин A5 (SCL)

Какой способ подключения лучше? I2C интерфейс упрощает монтаж, но немного снижает скорость работы. Для большинства проектов разница незаметна.

Программирование LCD 1602 на Arduino

Для управления дисплеем 1602 обычно используется библиотека LiquidCrystal. Вот простой пример вывода текста:

«`cpp #include // Инициализация библиотеки с номерами пинов интерфейса LiquidCrystal lcd(12, 11, 5, 4, 3, 2); void setup() { // Установка размера дисплея (16 столбцов, 2 строки) lcd.begin(16, 2); // Вывод сообщения на дисплей lcd.print(«Hello, World!»); } void loop() { // Устанавливаем курсор на вторую строку, третий символ lcd.setCursor(2, 1); // Выводим количество секунд с момента запуска lcd.print(millis() / 1000); } «`

Этот код инициализирует дисплей, выводит приветствие и отображает время работы программы. Как видите, программирование LCD 1602 достаточно простое.


Применение ЖК-дисплея 1602 в проектах

LCD 1602 находит широкое применение в различных проектах на базе Arduino и других микроконтроллеров. Вот несколько примеров использования:

  • Термометр с выводом температуры и влажности
  • Часы реального времени
  • Система управления «умным домом»
  • Счетчик посетителей
  • Информационные табло
  • Игровые консоли

Для чего еще можно использовать ЖК-дисплей 1602? Практически в любом проекте, где требуется вывод текстовой информации. Его универсальность делает его отличным выбором для начинающих разработчиков.

Преимущества и недостатки LCD 1602

Как и любое устройство, ЖК-дисплей 1602 имеет свои плюсы и минусы:

Преимущества:

  • Низкая стоимость
  • Простота использования
  • Широкая поддержка в библиотеках
  • Низкое энергопотребление
  • Хорошая читаемость при различном освещении

Недостатки:

  • Ограниченное количество отображаемых символов
  • Отсутствие возможности вывода графики
  • Относительно большие размеры по сравнению с OLED-дисплеями

Стоит ли использовать LCD 1602 в новых проектах? Несмотря на появление более современных дисплеев, 1602 остается отличным выбором для многих задач благодаря своей надежности и простоте.


Альтернативы ЖК-дисплею 1602

Если возможностей LCD 1602 недостаточно для вашего проекта, рассмотрите следующие альтернативы:

  • LCD 2004 — 4 строки по 20 символов
  • OLED-дисплеи — более компактные, с возможностью вывода графики
  • TFT LCD — цветные дисплеи с высоким разрешением
  • E-Ink — дисплеи с низким энергопотреблением, хорошо читаемые при солнечном свете

Выбор дисплея зависит от конкретных требований проекта. LCD 1602 отлично подходит для задач, где нужен простой вывод текстовой информации.

Заключение

ЖК-дисплей 1602 — это надежное и проверенное временем решение для вывода текстовой информации в проектах на базе микроконтроллеров. Его простота использования, доступность и широкая поддержка делают его отличным выбором как для начинающих, так и для опытных разработчиков.

Несмотря на появление более современных альтернатив, LCD 1602 продолжает оставаться популярным компонентом во многих проектах. Его универсальность и надежность обеспечивают ему место в арсенале электронных компонентов еще на долгие годы.
