Что такое жидкокристаллический индикатор и как он устроен

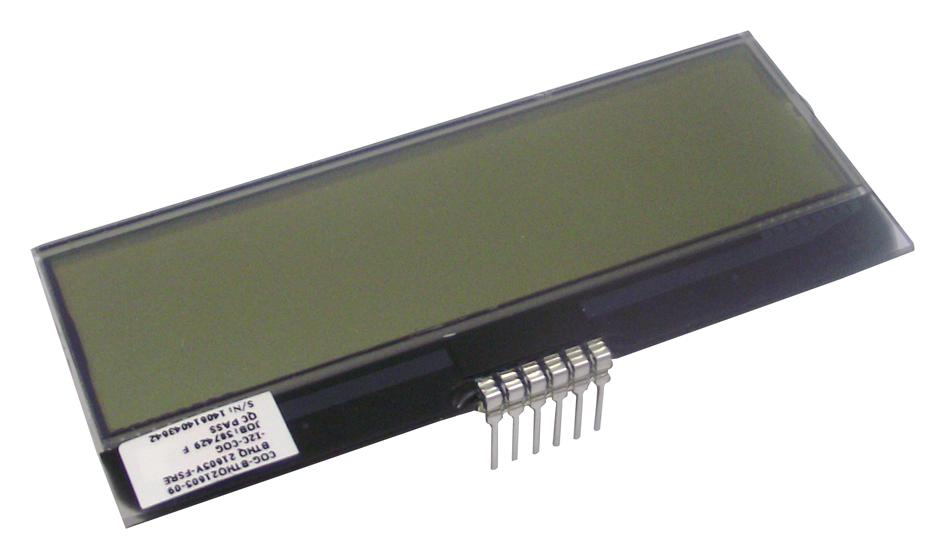

Жидкокристаллический индикатор (ЖКИ) — это устройство отображения информации, принцип работы которого основан на изменении оптических свойств жидких кристаллов под воздействием электрического поля.
Основные компоненты ЖКИ:
- Две стеклянные пластины с нанесенными прозрачными электродами
- Слой жидких кристаллов между пластинами
- Поляризационные фильтры
- Отражатель (для отражательных ЖКИ) или подсветка (для просветных)
- Контроллер для управления
Принцип работы ЖКИ заключается в следующем:
- В отсутствие напряжения молекулы жидких кристаллов ориентированы определенным образом, пропуская свет
- При подаче напряжения молекулы ЖК переориентируются, блокируя прохождение света
Основные типы жидкокристаллических индикаторов
Существует несколько основных типов ЖКИ:

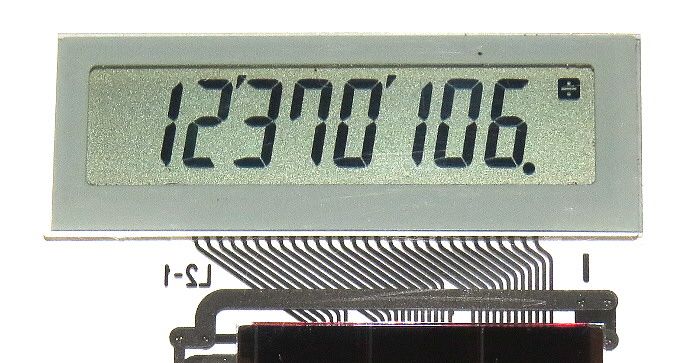

1. Сегментные ЖКИ
Используются для отображения цифр, букв и простых символов. Состоят из отдельных сегментов, которые можно включать/выключать независимо.
2. Матричные ЖКИ
Позволяют отображать произвольные изображения. Состоят из матрицы пикселей, управляемых по строкам и столбцам.
3. Графические ЖКИ
Разновидность матричных индикаторов с высоким разрешением для вывода графики и текста.
4. Символьные (знакосинтезирующие) ЖКИ
Отображают текст фиксированным шрифтом. Имеют встроенный знакогенератор.
Где применяются жидкокристаллические индикаторы
ЖК-индикаторы широко используются в различных устройствах и сферах:
- Бытовая электроника (часы, калькуляторы, пульты)
- Измерительные приборы и тестеры
- Промышленное оборудование и автоматика
- Автомобильные панели приборов
- Мобильные телефоны и смартфоны
- Ноутбуки и планшеты
- Мониторы и телевизоры
Популярность ЖКИ обусловлена их низким энергопотреблением, компактностью и хорошей читаемостью изображения.
Как выбрать подходящий ЖК-индикатор
При выборе ЖКИ для устройства следует учитывать следующие параметры:

- Тип индикатора (сегментный, символьный, графический)
- Размер рабочей области и разрешение
- Тип подсветки (светодиодная, электролюминесцентная)
- Контрастность и угол обзора
- Интерфейс подключения (параллельный, SPI, I2C)
- Напряжение питания и энергопотребление
- Диапазон рабочих температур
- Стоимость
Правильный выбор ЖКИ позволит оптимально отображать нужную информацию с учетом требований конкретного применения.
Преимущества и недостатки жидкокристаллических индикаторов
ЖК-индикаторы имеют ряд достоинств и ограничений:
Преимущества ЖКИ:
- Низкое энергопотребление
- Компактные размеры и малый вес
- Отсутствие вредных излучений
- Хорошая читаемость при внешнем освещении
- Долгий срок службы
- Невысокая стоимость
Недостатки ЖКИ:
- Ограниченный угол обзора
- Снижение контрастности при низких температурах
- Инерционность (особенно заметна на больших экранах)
- Необходимость подсветки в темноте
- Возможность выгорания пикселей
Несмотря на некоторые ограничения, ЖКИ остаются одной из самых распространенных технологий отображения информации благодаря оптимальному сочетанию характеристик и стоимости.

Управление ЖК-индикатором с помощью микроконтроллера
Для управления ЖКИ обычно используется микроконтроллер. Основные этапы работы с индикатором:
- Инициализация ЖКИ — настройка режима работы, очистка экрана
- Передача команд управления — установка курсора, включение/выключение дисплея
- Вывод данных — отправка кодов символов или графической информации
- Обновление изображения — периодическая перерисовка для динамических данных
Пример простой программы для вывода текста на символьный ЖКИ:
«`c #includeЭтот пример демонстрирует базовые операции с ЖКИ: инициализацию, очистку экрана, позиционирование курсора и вывод текста. Конкретная реализация функций lcd_* зависит от используемого контроллера ЖКИ.

Современные тенденции в развитии ЖК-технологий
Технологии жидкокристаллических дисплеев продолжают развиваться. Основные направления включают:
- Увеличение разрешения и размера экранов
- Улучшение цветопередачи и контрастности
- Расширение углов обзора
- Снижение энергопотребления
- Создание гибких и прозрачных дисплеев
- Интеграция сенсорных технологий
Несмотря на конкуренцию со стороны OLED и других технологий, ЖК-дисплеи продолжают доминировать на рынке благодаря постоянному совершенствованию и относительно низкой стоимости производства.
Работа с символьным жидкокристаллическим индикатором
Методическое указание к лабораторной работе на учебном стенде LESO1.
- Краткие теоретические сведения:
- Устройство и принцип работы символьного жидкокристаллического индикатора
- Рекомендации по программному управлению ЖКИ
- Задание к работе в лаборатории
- Указания к составлению отчета
- Изучить схему подключения жидкокристаллического индикатора (ЖКИ) к микроконтроллеру.
- Изучить особенности работы символьного ЖКИ.
- Изучить особенность параллельной синхронной передачи данных.
- Научится выводить на ЖКИ информацию.
- По конспекту лекций и рекомендуемой литературе изучить принцип работы символьного жидкокристаллического индикатора.
- По конспекту лекций и рекомендуемой литературе изучить принцип работы параллельных портов ввода-вывода микроконтроллера.
- Составить алгоритм работы программы, соответственно заданию.
- Составить программу на языке программирования С.
3.1 Устройство и принцип работы символьного жидкокристаллического индикатора
В настоящее время в микропроцессорных системах для отображения широко используют Подавая группу сигналов на столбцы и строки можно формировать по точкам произвольное графическое изображение. Так работает графический ЖКИ. В символьном же ЖКИ матрица пикселей разбита на подматрицы, каждая подматрица предназначена для формирования одного символа: цифры, буквы или знака препинания. Как правило, для формирования одного символа используют матрицу из восьми строк и пяти столбцов. Символьные индикаторы бывают одно-, двух- и четырехстрочными.
Для упрощения взаимодействия микропроцессорной системы и ЖКИ используют специализированную микросхему – контроллер (драйвер) ЖКИ. Он управляет пикселями жидкокристаллического дисплея и интерфейсной частью индикатора. Обычно такой контроллер входит в состав индикатора. В целом жидкокристаллический индикатор представляет собой печатную плату, на которой смонтирован сам дисплей, контроллер и необходимые дополнительные электронные компоненты. Внешний вид ЖКИ показан на рисунке ниже.
В учебном стенде LESO1 использован двухстрочный восьмисимвольный ЖКИ. Структурная схема показана на рисунке 2.
В состав контроллера ЖКИ входят три вида памяти: CGROM, CGRAM, DDRAM. Когда микроконтроллер передает в контроллер ЖКИ ASCII-коды символов, то они записываются в DDRAM (Display data RAM – ОЗУ ASCII-кодов отображаемых символов), такую память называют видеопамятью или видеобуфером. Видеобуфер в символьных индикаторах обычно содержит 80 ячеек памяти – больше, чем число знакомест дисплея. У двухстрочных индикаторов ячейки с адресами от 0x00 и до 0x27 отображаются на верхней строке дисплея, а ячейки с адресами 0x40 … 0x67 – на нижней строке. Смещая видимое окно дисплея относительно DDRAM, можно отображать на дисплее различные области видеопамяти. Сдвиг окна индикатора относительно видеобуфера для верхней и нижней строк происходит синхронно, как это показано на рисунке 3. Курсор будет виден на индикаторе только в том случае, если он попал в зону видимости дисплея (и если предварительно была подана команда отображать курсор).
Матрицы начертания символов хранятся в памяти знакогенератора. Память знакогенератора включает в себя CGROM (Character generator ROM – ПЗУ знакогенератора), в которую на заводе-изготовителе загружены начертания символов таблицы ASCII. Содержимое CGROM изменить нельзя. Для того, чтобы пользователь смог самостоятельно задать начертание нужных ему символов, в знакогенераторе имеется специальное ОЗУ – CGRAM (Character generator RAM). Под ячейки CGRAM отведены первые (младшие) 16 адресов таблицы кодов.
Схема подключения ЖКИ к микроконтроллеру ADuC842 показана ниже на рисунке:
Интерфейс подключения – параллельный. Для соединения индикатора с микроконтроллером используется 11 линий — восемь для передачи данных (D0 — D7) и три линии управления. Линия RS служит для сообщения контроллеру индикатора о том, что именно передается по шине: команда или данные (RS = 1 — данные, RS = 0 — команда). По линии Е передается строб-сигнал, сопровождающий запись или чтение данных: по переходу сигнала на линии E из 1 в 0 осуществляется запись данных во входной буфер микроконтроллера индикатора. Запись информации в ЖКИ происходит по спаду этого сигнала. Потенциал на управляющем выводе R/W (Read/Write) задает направление передачи информации, при R/W = 0 осуществляется запись в память индикатора, при R/W = 1 – чтение из нее. Еще три линии предназначены для подачи питающего напряжения (VDD, GND) и напряжения смещения, которое управляет контрастностью дисплея.
Диаграммы передачи данных от управляющего микроконтроллера к контроллеру ЖКИ и от контроллера ЖКИ в управляющий микроконтроллер показаны на рисунках 5 и 6 соответственно. После приема информации контроллеру ЖКИ требуется некоторое время на выполнение команд, в это время управляющий контроллер не должен давать следующую команду или пересылать данные.
В таблице 1 приведены команды контроллера ЖКИ и время, необходимое для выполнения этих команд. Для того чтобы можно было определить, когда ЖКИ закончит свои внутренние операции, контроллер ЖКИ содержит специальный флаг занятости – BUSY-флаг (BF). Если контроллер занят выполнением внутренних операций, то BF установлен (BF = 1), если же контроллер готов принять следующую команду, то BF сброшен (BF = 0). Более простой способ организации обмена заключается в том, что управляющий микроконтроллер, зная, сколько времени требуется ЖКИ на обработку той или иной команды, после каждой передачи информации ждет соответствующее время.
Таблица 1 – Команды контроллера ЖКИ
Команда | Код | Описание | Время исполнения команды | |||||||||
RS | R/W | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 | |||
Очистка дисплея | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | Записывает код 0x20 (пробел) во все ячейки DDRAM, устанавливает счетчик адреса DDRAM в 0x00.![]() | 1,5 мс |
Возврат в начальную позицию | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | х | Устанавливает счетчик адреса DDRAM в 0x00 и возвращает курсор в начальную позицию. Содержимое DDRAM не изменяется. | 1,5 мс |
Режим ввода | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | L/R | SH | Задает направление перемещения курсора (L/R) и разрешает сдвиг сразу всех символов (SH). | 38 мс |
Включение-выключение дисплея | 0 | 0 | 0 | 0 | 0 | 0 | 1 | D | C | B | Устанавливает/ отключает биты, отвечающие за включения дисплея (D), отображение курсора (C), мерцание курсора (B).![]() | 38 мкс |
Сдвиг курсора или видимой области дисплея | 0 | 0 | 0 | 0 | 0 | 1 | D/C | R/L | x | x | Бит D/C определяет то, что будет перемещаться – видимая область дисплея или курсор (при D/C = 1 перемещается видимая область, при D/C = 0 – курсор), R/L задает направление перемещения. DDRAM не изменяется | 38 мкс |
Начальные установки | 0 | 0 | 0 | 0 | 1 | DL | N | F | x | x | Определяет разрядность шины интерфейса (DL = 1 8-бит, DL = 0 4-бита), количества строк на дисплее (N = 1 – две строки, N = 0 – одна строка) и размера символов (F = 1 – 5×11 точек, F = 0 5×8 точек).![]() | 38 мкс |
Установка адреса CGRAM | 0 | 0 | 0 | 1 | A5 | A4 | A3 | A2 | A1 | A0 | Установка счетчика адреса CGRAM | 38 мкс |
Установка адреса DDRAM | 0 | 0 | 1 | A6 | A5 | A4 | A3 | A2 | A1 | A0 | Установка счетчика адреса DDRAM | 38 мкс |
Чтение BF и счетчика адреса | 0 | 1 | BF | A6 | A5 | A4 | A3 | A2 | A1 | A0 | Если BF = 1 то контроллер ЖКИ выполняет внутреннюю операцию. А6 — А0 – текущее значение адреса DDRAM. | 0 |
Запись данных в RAM | 1 | 0 | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 | Запись данных в ОЗУ (DDRAM или CGRAM) | 38 мкс |
Чтение данных из RAM | 1 | 1 | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 | Чтение данных из ОЗУ (DDRAM или CGRAM) | 38 мкс |
Перед началом работы требуется произвести инициализацию ЖКИ согласно алгоритму, показанному на рисунке 7.
3.2 Рекомендации по программному управлению ЖКИ
Программу для работы с ЖКИ следует организовать в виде функций, выполняющих определенные действия, причем более сложные функции могут включать в себя простейшие. Простейшими могут быть такие подпрограммы, как функция, отправляющая команду контроллеру дисплея; функция, устанавливающая счетчик адреса; или функция, записывающая данные в DDRAM. В любом случае, общий алгоритм передачи информации контроллеру не изменится. Руководствуясь диаграммой передачи информации (рисунок 5), определим последовательность действий при передаче информации в ЖКИ следующим образом: устанавливаем требуемое значение RS, на линию R/W подаем логический ноль, затем на линию E выводим логическую единицу, после чего подаем на шину D значение передаваемого байта. Контроллер ЖКИ считает этот байт и состояние управляющих линий (RS, R/W) только после подачи на линию E логического ноля. При этом, если временные задержки, указные на диаграмме, меньше длительности машинного цикла, то ими можно пренебречь. Код программы, реализующей запись в память ЖКИ байта данных, показан ниже:
RS = 1; // выбираем команды или данные
RW = 0; // выбираем направление передачи
E = 1;
Data = symbol; // выводим байт данных на шину D
E = 0; // переводим сигнал на линии E из 1 в 0
delay (); /* ждем, пока контроллер выполняет внутренние операции*/
В приведенном участке программы подразумевается, что переменные RS, RW и E объявлены как sbit, а переменная Data – как sfr. Аналогично будет происходить передача любой команды контроллеру ЖКИ.
При реализации чтения информации из контроллера необходимо пользоваться диаграммой, приведенной на рисунке 6. Следует помнить, что для того, чтобы ввести информацию с параллельного порта, в него предварительно должны быть записаны логические единицы.
Для того, чтобы не загромождать основную программу алгоритм инициализации (рисунок 7) можно реализовать в виде отдельной подпрограммы. Временные задержки, указанные в алгоритме, следует задавать с помощью таймеров, как это делалось в лабораторной работе «Изучение таймеров микроконтроллера».
4 Задание к работе в лабораторииSFR таймеров SFR UART |
4.1 Вывод символа на ЖКИ
- Разработайте алгоритм программы, выводящей на экран ЖКИ ваше имя в заданной строке. Режим работы ЖКИ и номер строки определяется согласно варианту задания (таблица 2).
- По принципиальной схеме учебного стенда LESO1 определите, к каким выводам микроконтроллера ADuC842 подключен ЖКИ. По таблице SFR определите адреса используемых портов ввода-вывода.
- Разработайте и введите текст программы в соответствии с созданным алгоритмом.
- Оттранслируйте программу, и исправьте синтаксические ошибки.
- Загрузите полученный *.hex файл в лабораторный стенд LESO1.
- Убедитесь, что на экране дисплея в заданной позиции появился требуемый символ.
4.2 Управление ЖКИ через последовательный порт персонального компьютера (дополнительно)
- Измените программу таким образом, что бы на экране ЖКИ выводилась информация, переданная с персонального компьютера через UART. Передача команды осуществляется через терминал nwFlash. Выбор источника синхронизации и скорости передачи данных осуществляется по усмотрению студента.
- Загрузите полученный *.hex файл в лабораторный стенд LESO1.
- Через терминал nwFlash передайте коды символов, убедитесь, что соответствующие символы выводятся на экране индикатора.
Таблица 2 – Варианты заданий
номер варианта | номер строки | режим курсора |
1 | первая | выключен |
2 | вторая | включен, мерцает |
3 | первая | включен, не мерцает |
4 | вторая | выключен |
5 | первая | включен, мерцает |
6 | вторая | включен, не мерцает |
7 | первая | выключен |
8 | вторая | включен, мерцает |
9 | первая | включен, не мерцает |
10 | вторая | выключен |
11 | первая | включен, мерцает |
12 | вторая | включен, не мерцает |
13 | первая | выключен |
14 | вторая | включен, мерцает |
15 | первая | включен, не мерцает |
Отчет должен содержать:
- Цель работы.
- Принципиальную схему подключения ЖКИ к управляющему микроконтроллер.
- Структурную схему ЖКИ.
- Диаграммы передачи данных по параллельному интерфейсу.
- Расчет параметров таймера.
- Графическую схему алгоритма работы программы.
- Исходный текст программы.
- Содержимое файла листинга программного проекта.
- Выводы по выполненной лабораторной работе.
Схемы, а также отчет в целом, выполняются согласно нормам ЕСКД.
