Звезда треугольник. Шкафы управления электродвигателями «звезда-треугольник»: особенности, преимущества и применение

Концы обмоток статора соединены в одной точке. Трехфазное напряжение подается в начале обмотки. Пусковые токи в треугольнике сильнее. Соединение звездой означает, что концы обмоток статора соединены друг с другом. Напряжение подается в начале каждой обмотки.

Обмотки соединены последовательно с закрытым элементом, образуя треугольное соединение. Ряды клеммных контактов расположены параллельно друг другу. Например, начало контакта 1 находится напротив конца 1.

Сетевое питание подается на обмотку статора, создавая вращающееся магнитное поле, которое заставляет двигаться ротор. Крутящий момент, возникающий при подключении трехфазного двигателя, недостаточен для запуска. Увеличение составляющей крутящего момента достигается за счет использования дополнительного элемента.

Например, трехфазный инвертор, подключенный к асинхронному двигателю на рисунке ниже.

Чертеж классического соединения преобразователя частоты в звезду

К этой цепи можно подключать бытовые двигатели на 380 В.

Смешанные

Этот тип подключения можно использовать для двигателей мощностью от 5 кВт и выше. Схема “звезда-треугольник” используется, когда необходимо ограничить пусковые токи. Принцип работы начинается с соединения звездой и автоматически переключается на треугольник, когда двигатель достигает необходимой скорости.

Соединение обмоток треугольником предназначено для подключения двигателей 660/380 В к сетевому напряжению 660 В и фазному напряжению 380 В. В этом случае обмотки двигателя могут быть соединены в звезду или треугольник.

Выбор расположения фаз двигателя – соединение обмоток звезда/треугольник

Для подключения обмоток статора асинхронного двигателя к сети необходимо соединение звездой или треугольником.

Чтобы двигатель был соединен звездой, все фазные концы (C4, C5, C6) должны быть электрически соединены в одной точке, а все фазные концы (C1, C2, C3) должны быть подключены к фазам сети. Правильное соединение фазных концов двигателя в звезду показано на рис. 1, а.

В случае соединения треугольником начало первой фазы соединяется с концом второй фазы, начало второй фазы – с концом третьей фазы, а начало третьей фазы – с концом первой фазы. Точки подключения обмоток подключаются к трем фазам сети. На рисунке 1, b показано правильное соединение фазных концов двигателя в соответствии с треугольным расположением.

Рисунок 1: Схемы подключения трехфазного асинхронного электродвигателя к сети: a – фазы соединены звездой, b – фазы соединены треугольником

Соединение фаз двигателя звездой

Рис. 2. Соединение фаз двигателя в треугольник

Рис. 3. Соединение обмоток двигателя звездой и треугольником

Еще один пример соединения обмоток двигателя по схеме “звезда-треугольник”:

Данные таблицы 1 можно использовать для выбора схемы подключения фаз трехфазного асинхронного электродвигателя.

Таблица 1: Выбор схемы подключения обмотки

Как видно из таблицы, обмотки асинхронного двигателя 380/220 В переменного тока могут быть соединены звездой только при подключении двигателя к цепи сетевого напряжения 380 В! Не используйте соединение треугольником при подключении фаз данного двигателя. Неправильное подключение обмотки может привести к разрушению двигателя во время работы.

Соединение треугольником предназначено для двигателей 660/380 В, подключенных к линиям 660 В и фазам 380 В. В этом случае обмотки двигателя могут быть соединены как в звезду, так и в треугольник.

Эти двигатели могут быть подключены к сети с помощью пускателя “звезда-треугольник” (рисунок 4). Это решение позволяет снизить пусковой ток трехфазного асинхронного короткозамкнутого двигателя большой мощности. Сначала обмотки двигателя соединяются в звезду (при нижнем положении ножей переключателя), затем, когда ротор двигателя достигает номинальной скорости, обмотки двигателя переключаются в схему треугольника (ножи переключателя в верхнем положении).

Рисунок 4: Схема включения трехфазного электродвигателя в цепь треугольника с использованием фазовращателя звезда-треугольник

Рисунок 5: Соединение звезда-треугольник

Пусковой ток уменьшается при переключении обмоток двигателя со звезды на треугольник, поскольку вместо схемы треугольника (660 В) каждая обмотка двигателя переключается на 380 В при в 1,73 раза меньшем напряжении. Это снижает потребляемый ток в 3 раза. Мощность, развиваемая двигателем при запуске, также снижается в 3 раза.

Однако из-за этого такие схемные решения могут использоваться только для двигателей с номиналом 660/380 В и подключенных к сети такого же напряжения. Если вы попытаетесь запустить двигатель 380/220 В этим методом, двигатель выйдет из строя, поскольку его нельзя включить в цепь треугольника.

Номинальное напряжение электродвигателя можно прочитать на его корпусе, где на металлической пластине расположена его заводская табличка.

Для изменения направления вращения электродвигателя достаточно поменять местами любые две фазы сети, независимо от схемы подключения (рис. 6). Для изменения направления вращения асинхронного электродвигателя используются ручные (реверсивные выключатели, пакетные переключатели) или дистанционные (реверсивные электромагнитные пускатели) электрические устройства управления. Трехфазный асинхронный электродвигатель подключается к сети через реверсивный выключатель, как показано на рис. 7. 7.

Рис. 6. Трехфазный асинхронный двигатель с реверсивным выключателем

Рис. 7. Схема подключения трехфазного асинхронного двигателя к сети с реверсивным выключателем

При включении пускателя KZ нормально замкнутые контакты контакта KZ отключают цепи катушки пускателя K2 (предотвращение непреднамеренного пуска). Замыкающий контакт в цепи питания электромагнита стартера K1 замыкается.

Звезда или дельта. Оптимальная проводка для асинхронных двигателей

Асинхронные двигатели имеют множество преимуществ. Основными преимуществами асинхронных двигателей являются их высокий КПД и эксплуатационная надежность, низкая стоимость и низкие требования к техническому обслуживанию, а также устойчивость к высоким механическим перегрузкам. Все эти преимущества асинхронных двигателей обусловлены тем, что данный тип двигателей имеет очень простую конструкцию. Однако, несмотря на свои многочисленные преимущества, асинхронные двигатели имеют и некоторые недостатки.

На практике существует два основных способа подключения трехфазных двигателей к электросети. Эти методы соединения называются “звездное соединение” и “дельта-соединение”.

При соединении трехфазного двигателя звездой концы обмоток статора двигателя соединяются в одной точке. В этом случае трехфазное напряжение подается в начале обмотки. На рисунке 1 ниже показано соединение асинхронного двигателя в звезду.

Когда трехфазный двигатель соединен в треугольник, обмотки статора двигателя соединены последовательно. Начало следующего витка соединяется с концом предыдущего, и так далее. На рисунке 2 ниже показано соединение асинхронного двигателя в треугольник.

Не вдаваясь в теоретические и технические основы электротехники, можно предположить, что работа электродвигателей с обмоткой “звезда” более плавная и ровная, чем у электродвигателей с обмоткой “треугольник”. Однако стоит отметить, что двигатели со звездообразными обмотками не способны развивать полную мощность, указанную в номинальных характеристиках. Если обмотки соединены в треугольник, двигатель будет работать с максимальной мощностью, указанной в техническом паспорте, но при этом будут очень высокие пусковые токи. По мощности двигатели, обмотки которых соединены в треугольник, способны вырабатывать в полтора раза больше энергии, чем двигатели, обмотки которых соединены в звезду.

Следовательно, для снижения пусковых токов рекомендуется использовать обмотки в схеме “треугольник-звезда”. Этот тип соединения особенно важен для электродвигателей большой мощности. Благодаря соединению “дельта-звезда” запуск сначала происходит в системе “звезда”, а после того, как двигатель “наберет скорость”, он автоматически переключается в систему “треугольник”.

Схема управления двигателем показана на рисунке 3.

Рис. 3 Схема управления

Другой вариант схемы управления двигателем выглядит следующим образом (рис. 4).

Рис. 4 Схема управления двигателем

НЗ (нормально замкнутый) контакт реле времени К1 находится под напряжением, а НЗ контакт реле К2 находится под напряжением в цепи катушки стартера KZ.

При включении пускателя KZ нормально замкнутые контакты KZ отключают цепи катушки пускателя K2 (предотвращение непреднамеренного включения). Замыкающий контакт в цепи питания соленоида стартера K1 замыкается.

При запуске магнитного пускателя K1 контакты K1 в цепи питания катушки замыкаются. Одновременно с включением реле времени размыкается контакт этого реле К1 в цепи катушки стартера KZ. A в цепи соленоида стартера K2 замыкается.

Когда напряжение в обмотке стартера KZ отключается, контакт KZ в цепи катушки стартера K2 замыкается. При включении стартера K2 размыкает своими контактами K2 питание цепи катушки стартера KZ.

В начале каждой из обмоток W1, U1 и V1 через силовые контакты K1 подается трехфазное напряжение питания. При срабатывании контактора KZ он замыкает цепь через контакты KZ, которые соединяют концы каждой из обмоток двигателя W2, V2 и U2. Обмотки двигателя соединены звездой.

Реле времени в сочетании с магнитным пускателем K1 срабатывает по истечении заданного времени. Это приведет к обесточиванию магнитного пускателя KZ и одновременному включению магнитного пускателя K2. Это приводит к замыканию силовых контактов K2 и подаче напряжения на концы каждой из обмоток двигателя U2, W2 и V2. Другими словами, двигатель соединен в треугольник.

Для запуска двигателя с помощью соединения “треугольник-звезда” различные производители выпускают специальные пусковые реле. Эти реле могут называться по-разному, например, “реле пуск-треугольник” или “реле пуск-время” и некоторые другие. Но назначение всех этих реле одинаково.

Типичная схема с реле времени запуска, т.е. реле типа “треугольник-звезда”, для управления запуском трехфазного асинхронного электродвигателя показана на рисунке 5.

Рис.5 Типичная система с реле времени запуска (реле звезда/треугольник) для управления запуском трехфазного асинхронного двигателя.

Таким образом, резюмируя вышесказанное. Для снижения пусковых токов двигатель необходимо запускать в определенном порядке, а именно:

1. Сначала двигатель запускается на пониженной скорости в соединении “звезда”;
2. Затем двигатель подключается по схеме “треугольник”.

Первый пуск по схеме “треугольник” создает максимальный крутящий момент, а последующий пуск по схеме “звезда” (для которого пусковой момент в два раза ниже) переключится на схему соединения “треугольник” в автоматическом режиме, когда двигатель продолжит работать с номинальной скоростью. Однако не стоит забывать о нагрузке, которая создается на валу перед запуском, так как в соединении звездой крутящий момент уменьшается. По этой причине данный метод запуска вряд ли подходит для электродвигателей с большой нагрузкой, так как в этом случае они могут потерять свою функциональность.

Комбинированная проводка подходит для двигателей мощностью 5 кВт и выше. Система “звезда-треугольник” используется, когда необходимо уменьшить пусковые токи оборудования. Подключение начинается с соединения звездой, а затем автоматически переключается на соединение треугольником, когда двигатель достигает необходимой скорости.

Заключение

Почему во всех современных мощных двигателях используется соединение “треугольник” и “звезда”? Из вышесказанного ясно, что основным требованием в данной ситуации является снижение токовой нагрузки, возникающей при запуске самого устройства.

Если мы запишем формулы для этой комбинации, то они будут выглядеть следующим образом:

Uf=Ul/1.73=380/1.73=220, где Uf – фазное напряжение, Ul – напряжение сети. Это звездное соединение.

Когда электроагрегат разгоняется, т.е. его скорость соответствует номинальным данным, происходит переключение на соединение “треугольник” с соединения “звезда”. С этого момента фазное напряжение выравнивается с напряжением сети.

Как подключить соединение звезда-треугольник для электродвигателя?

Схема подключения трехфазного двигателя к трехфазной системе

Как подключить трехфазный электродвигатель к сети 220 В – схемы и рекомендации

Схема получила свое название благодаря тому, что при соединении обмоток по этой схеме (см. рисунок справа), она визуально напоминает трехфазную звезду.

Возможные схемы подключения обмоток двигателя

Асинхронные двигатели имеют три обмотки, каждая из которых имеет фазу, начало и конец. Обозначения обмоток могут быть разными. В современных электродвигателях используется система маркировки обмоток U, V и W, а их выводы обозначаются цифрой 1 как начало обмотки и цифрой 2 как ее конец, т.е. обмотка U имеет два вывода – U1 и U2, обмотка V – V1 и V2, а обмотка W – W1 и W2.

Однако до сих пор существуют старые асинхронные двигатели, произведенные в советское время, которые имеют старую советскую систему маркировки. Они имеют C1, C2, C3 в начале обмотки и C4, C5, C6 в конце. Итак, первая обмотка имеет выводы C1 и C4, вторая обмотка имеет выводы C2 и C5, а третья обмотка имеет выводы C3 и C6.

Обмотки трехфазных двигателей могут быть соединены по двум различным схемам: звезда (Y) или треугольник (Δ).

Подключение двигателя в форме звезды

Эта схема подключения названа так потому, что при таком соединении обмоток (см. схему справа) она визуально напоминает звезду с тремя пучками.

Как показано на электрической схеме двигателя, все три обмотки соединены вместе на одном конце. При таком подключении (сеть 220/380 В) на каждую обмотку отдельно подается напряжение 220 В, а на две последовательно соединенные обмотки – 380 В.

Основным преимуществом соединения двигателя звездой является низкий пусковой ток, так как напряжение питания 380 В (фаза к фазе) подается на две обмотки одновременно, в отличие от соединения треугольником. Однако мощность двигателя, которую можно обеспечить, ограничена, особенно по экономическим причинам. Поэтому в звездах обычно используются относительно небольшие двигатели.

Треугольное подключение двигателя

Эта схема также названа по ее графическому изображению (см. правый рисунок):

Как показано на схеме соединения двигатель – треугольник – обмотки соединены последовательно друг с другом: конец первой обмотки соединен с началом второй обмотки и так далее.

Это означает, что на каждую обмотку будет подаваться 380 вольт (при использовании сети 220/380 вольт). В этом случае через обмотки протекает больший ток, и более мощные двигатели обычно подключаются в треугольник, а не в звезду (7,5 кВт и выше).

Подключение двигателя к трехфазной сети 380 В

Последовательность операций следующая:

1. Во-первых, выясните, на какое напряжение рассчитана наша сеть.
2. Затем смотрим на табличку на двигателе, которая может выглядеть следующим образом (Y звезда / дельта Δ):

3. После определения параметров сети и параметров электрического подключения двигателя (Y звезда / Δ треугольник) переходим к физическому электрическому подключению двигателя.
4. Чтобы включить 3-фазный двигатель, все 3 фазы должны быть запитаны одновременно.
Распространенной причиной отказа двигателя является двухфазная работа. Это может быть вызвано неисправным стартером или асимметрией фаз (когда напряжение на одной фазе намного ниже, чем на двух других).
Существует два способа подключения двигателя:
– Использование автоматического выключателя или защитного выключателя двигателя

Эти устройства при включении подают напряжение на все 3 фазы одновременно.

Мы рекомендуем использовать ручной пускатель двигателя MS, поскольку он может быть настроен на нужный рабочий ток двигателя, а также чувствителен к перегрузкам. Это устройство позволяет работать при более высоком пусковом токе в течение определенного периода времени без отключения двигателя.
Обычный автоматический выключатель, с другой стороны, должен иметь номинал выше номинального тока двигателя, учитывая пусковой ток (в 2-3 раза выше номинального).
Он может отключить двигатель только в случае короткого замыкания или заклинивания, что часто не обеспечивает необходимой защиты.

– Использование стартера

Пускатель представляет собой электромеханический контактор, который замыкает каждую фазу на соответствующую обмотку двигателя.
Механизм контактора приводится в действие электромагнитом (соленоидом).

Конструкция электромагнитного пускателя:

Магнитный пускатель довольно прост и состоит из следующих частей:

(1) Соленоид
(2) Весна
(3) Подвижная рама с контактами (4) для сетевого питания (или обмотки)
(5) Фиксированные контакты для подключения обмоток двигателя (питание от сети).

При подаче напряжения на катушку рамка (3) с контактами (4) опускается и замыкает свои контакты на соответствующие неподвижные контакты (5).

Типовая электрическая схема электродвигателя с пускателем:

При выборе пускателя обратите внимание на напряжение питания соленоида магнитного пускателя и покупайте его в соответствии с возможностью подключения к соответствующей сети (например, если у вас всего 3 провода и сеть 380 В, то соленоид следует брать на 380 В, если у вас сеть 220/380 В, то соленоид может быть и на 220 В).

5. Убедитесь, что вал вращается в правильном направлении.
Если необходимо изменить направление вращения вала двигателя, достаточно поменять местами 2 фазы. Это особенно важно при поставке центробежных насосов, которые имеют строго определенное направление вращения рабочего колеса.

Как подключить поплавковый выключатель к трехфазному насосу?

Из вышесказанного ясно, что для управления трехфазным двигателем насоса в автоматическом режиме с помощью поплавкового выключателя одну фазу НЕЛЬЗЯ просто отключить, как это делается для однофазных двигателей в однофазной системе.

Самый простой способ – использовать магнитный пускатель для автоматизации.
В этом случае просто установите поплавковый выключатель последовательно с цепью питания соленоида стартера. Когда поплавковый выключатель замыкает цепь, цепь катушки замыкается и на двигатель подается напряжение, когда он размыкает цепь, двигатель обесточивается.

Подключение двигателя к однофазному источнику питания 220 В

Обычно для подключения к однофазной системе используются однофазные двигатели 220 В, и проблем с их питанием не возникает, так как они рассчитаны на подключение к сети 220 В. Для этого нужно просто вставить вилку (большинство бытовых насосов оснащены стандартной вилкой Schuko) в розетку.

Иногда необходимо подключить трехфазный двигатель к сети 220 В (если, например, трехфазное подключение невозможно).

Максимальная мощность электродвигателя, который может быть подключен к однофазной сети 220 В, составляет 2,2 кВт.

Самый простой способ – подключение электродвигателя через частотный преобразователь, рассчитанный на питание от сети 220 В.

Обратите внимание, что частотный преобразователь 220 В вырабатывает 3 фазы 220 В. Это означает, что подключить электродвигатель с напряжением питания 220 В можно только от трехфазной сети (обычно это двигатели с шестью контактами в распределительной коробке, обмотки которых могут быть соединены либо в звезду, либо в треугольник). В этом случае требуется соединение обмоток в треугольник.

Можно сделать еще более простое подключение к трехфазному двигателю 220 В с помощью конденсатора, но это приведет к потере около 30% мощности двигателя. Третья обмотка питается конденсатором от любой другой обмотки.

Мы не будем рассматривать этот тип подключения, так как этот метод не работает нормально с насосами (либо двигатель не запускается, либо двигатель перегревается из-за снижения мощности).

Общая точка, в которой соединены все концы обмотки, называется нейтральной точкой. Если в электрической цепи присутствует нейтральный провод, она будет называться четырехпроводной. Запуск контактов подключается к соответствующим фазам электросети. Соединение обмоток двигателя звездой имеет много преимуществ:

Комбинация схем

Для очень сложных машин часто используется комбинация соединений звезда-треугольник для трехфазного двигателя. Это не только повышает эффективность работы устройства, но и продлевает срок его службы, если оно не рассчитано на работу в режиме “треугольника”. Поскольку пусковые токи в мощных двигателях высоки, при запуске часто перегорают предохранители или автоматические выключатели.

Для снижения сетевого напряжения в обмотке статора активно используются различные вспомогательные устройства, такие как автотрансформаторы, реостаты и т.д. В результате напряжение снижается более чем в 1,7 раза. После успешного запуска двигателя частота будет постепенно увеличиваться, а ток уменьшаться. Использование контакторного реле в этой ситуации позволяет переключить двигатель на соединение звезда-треугольник. В этой ситуации обеспечивается максимально плавный запуск генераторной установки.

Однако эта комбинация не может использоваться, если необходимо уменьшить пусковой ток, но требуется высокий крутящий момент. В этом случае необходимо использовать электродвигатель с фазным ротором, оснащенный реостатом.

Что касается преимуществ сочетания этих двух методов соединения, то их два:

• Мягкий запуск продлевает срок службы устройства.
• Можно создать два уровня мощности устройства.

В настоящее время наиболее часто используются электродвигатели, рассчитанные на напряжение 220 и 380 В. Именно это определяет выбор электрической схемы. Для 220 В рекомендуется соединение треугольником, а для 380 В – звездой.

Пусковое реле РВП-3

КОНСТРУКЦИЯ РЕЛЕ

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели реле расположены: потенциометр «Тр» для установки выдержки времени в пределах выбранного диапазона, переключатель «множитель» для задания временного диапазона и для выбора задержки времени «t_п» переключения со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК», зелёный индикатор включения напряжения питания «U», жёлтый индикатор состояния пускателей «ТРЕУГОЛЬНИК» и красный индикатор состояния пускателей «ЗВЕЗДА».

РАБОТА РЕЛЕ

 Реле управляет питанием обмоток пускателей обеспечивающих подключение электродвигателя по схеме «ЗВЕЗДА» или «ТРЕУГОЛЬНИК» в процессе разгона и рабочего режима электродвигателя соответственно.
Для управления электродвигателем используется два пускателя и реле. Пускатель для работы по схеме «ЗВЕЗДА» подключается на контакты 15 (16-18), пускатель для работы по схеме «ТРЕУГОЛЬНИК» — на контакты 25 (26-28). При подаче напряжения питания реле включается (загорается индикатор «U»), замыкаются контакты 15-18, начинается отсчёт времени разгона (Тр). По окончании времени разгона контакты 15-18 реле размыкаются, через время паузы (t_п) замыкаются контакты реле 25-28.
Реле имеет 5 диапазонов выдержки времени. Временной диапазон выбирается с помощью переключателя «множитель». Время разгона (Тр) определяется путём умножения числа установленного потенциометром «Тр» на множитель выбранного диапазона. Одновременно с этим задаётся фиксированное время переключения (t_п) 40мс или 80мс в зависимости от зоны установки указателя переключателя «множитель». Реле выпускается в нескольких исполнениях по напряжению питания. Напряжение питания АС подаётся на клеммы «А1» и «А2». Для исполнения на напряжение питания DC «+Uпит» подаётся на клемму «А1», а «-Uпит» на клемму «А2».

 ВНИМАНИЕ: Переключение диапазонов и установка времени выдержки возможно только после снятия напряжения питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВП-3

Параметр	Ед.изм.	РВП-3 AC230В	РВП-3 AC110В	РВП-3 AC400В	РВП-3 ACDC24В
Напряжение питания	В	АС230 ± 10%	АС110 ± 10%	АС400 ± 10%	АСDC24 ± 10%
Диапазон выдержки времени		0,1-1с; 1-10c; 0,1-1мин; 1-10мин; 0,1-1ч
Погрешность установки выдержки времени, не более	%	±5
Погрешность отсчета выдержки времени, не более	%	2
Время готовности, не более	с	0,15
Время повторной готовности, не более	с	0,1
Максимальное коммутируемое напряжение	В	400 (AC1/5А)
Максимальный коммутируемый ток АС250В 50 Гц (АС1)/DC30B (DC1)	А	16
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	4000/480
Максимальное напряжение между цепями и контактами реле	В	AC2000 (50Гц — 1мин)
Потребляемая мощность	Вт	2
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100000
Количество и тип контактов		2 переключающие группы
Диапазон рабочих температур	0С	-25…+55
Температура хранения	0С	-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317. 4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 250С)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса, не более	кг	0,076

Наименование — Заказной код (артикул)

РВП-3 АС230В УХЛ4 — 4640016933631

информационная статья компании Полимернагрев на сайте tvoy-nagrev.

Соединения «звезда» и «треугольник» — это два типа соединений в трехфазных цепях. Соединение «звезда» — это 4-проводная система, а соединение «треугольник» — 3-проводная система.

Прежде чем вдаваться в подробности о соединении звездой, соединением треугольником и сравнивать их, давайте расскажем подробнее об однофазной и трехфазной электроэнергии.

Разница между однофазными и трехфазными источниками питания

Почти 90% электроэнергии, которую мы используем в повседневной жизни, поступает от переменного источника. Будь то наша бытовая техника, офисное оборудование или промышленное оборудование, мы используем источник переменного тока для питания этих устройств.

Если вы новичок, то переменный ток— это тип электроэнергии, в котором электрический ток периодически меняется, как по величине, так и по направлению. Кроме того, в зависимости от сферы использования, мощность переменного тока может подаваться либо в однофазной, либо в трехфазной системе.

Однофазная система питания переменного тока состоит из двух проводов, известных как фаза и нейтрального провода. В случае трехфазной системы вы используете либо три провода (нет нейтрали в трехпроводном трехфазном питании, и все три провода являются фазами), либо четыре провода для передачи питания.

Давайте теперь углубимся в детали однофазных и трехфазных систем, а также увидим разницу между однофазными и трехфазными источниками питания.

Что такое однофазный источник питания?

Как упоминалось ранее, в однофазном источнике питания мощность распределяется с использованием только двух проводов, называемых фазой и нейтралью. Поскольку мощность переменного тока принимает форму синусоидальной волны, напряжение в однофазной сети достигает максимума при 90 ^° во время положительного цикла и снова при 270 ^° во время отрицательного цикла.

Фазный провод несет ток к нагрузке, а нейтральный провод обеспечивает обратный путь тока.  Обычно однофазное напряжение составляет 220 В, а частота — 50 Гц (это зависит от того, где вы живете).

Поскольку напряжение в однофазном источнике питания увеличивается и падает (пики и провалы), постоянная мощность не может подаваться на нагрузку.

Преимущества однофазного источника питания

• Это очень распространенная форма источника питания для самых малых требований к мощности. Почти все бытовые электросети являются однофазными, поскольку бытовым приборам требуется небольшое количество энергии для работы освещения, вентиляторов, охладителей, обогревателей, небольших кондиционеров и т. д.
• Конструкция и работа однофазной системы электроснабжения часто просты.
• В зависимости от региона однофазного питания достаточно для нагрузки до 2500 Вт.

Недостатки

• Небольшие однофазные двигатели (обычно менее 1 кВт) не могут запускаться напрямую с помощью однофазного источника питания, так как для двигателя недостаточно начального крутящего момента.  Таким образом, для правильной работы необходимы дополнительные схемы, такие как пускатели двигателей (например, пусковые конденсаторы в вентиляторах и насосах).
• Тяжелые нагрузки, такие как промышленные двигатели, некоторые мощные промышленные нагреватели и другое оборудование, не могут работать от однофазной сети.

Что такое трехфазное электропитание?

Трехфазный источник питания состоит из трех силовых проводов (или трех фаз). Кроме того, в зависимости от типа цепи (которых существует два типа: звезда и треугольник), у вас может быть или не быть нейтрального провода. В трехфазной системе электропитания каждый сигнал мощности переменного тока находится в противофазе друг с другом на 120 ^{0 .}

В трехфазном источнике питания в течение одного цикла 360 ⁰ каждая фаза достигла бы пикового значения напряжения дважды. Кроме того, мощность никогда не падает до нуля. Этот постоянный поток мощности и способность выдерживать более высокие нагрузки делают трехфазное питание подходящим для промышленных и коммерческих сфер.

Как упоминалось ранее, в трехфазном источнике питания существует два типа конфигураций цепей. Это Треугольник и Звезда. В конфигурации треугольника нулевой провод отсутствует, и все системы высокого напряжения используют эту конфигурацию.

Что касается конфигурации «звезда», то есть нейтральный провод (общая клемма/точка цепи «звезда») и заземляющий провод (иногда).

Напряжение между двумя фазами в трехфазном источнике питания составляет 380 В, а между фазой и нейтралью — 220 В. Следовательно, вы можете обеспечить три однофазных источника питания, используя трехфазный источник питания (так это обычно делается для жилых помещений и малых предприятий).

ПРИМЕЧАНИЕ. Существует разница между прямым трехфазным питанием и трехфазным питанием, разделенным на три однофазных источника питания.

Преимущества трехфазного питания

• При одинаковой мощности трехфазный источник питания использует меньше проводов, чем однофазный источник питания.
• Трехфазное питание обычно является предпочтительной сетью для коммерческих и промышленных нагрузок. Хотя в некоторых странах (например, в большинстве европейских стран) даже бытовое электроснабжение является трехфазным.
• Вы можете очень легко запускать большие нагрузки.
• Большие трехфазные двигатели (обычно используемые в промышленности) не требуют пускателя, поскольку разность фаз в трехфазном источнике питания будет достаточной, чтобы обеспечить достаточный начальный крутящий момент для запуска двигателя.
• Почти вся мощность вырабатывается в трехфазном питании. Хотя существует концепция многофазного питания, исследования показали, что трехфазный источник питания более экономичен и прост в производстве.
• Общий КПД трехфазного источника питания выше по сравнению с однофазным источником питания при той же нагрузке.

Разница между однофазными и трехфазными источниками питания

• Однофазная система состоит всего из двух проводников (проводов): один называется фазным (иногда линейным, токоведущим или горячим), по которому протекает ток, а другой называется нейтральным, который действует как обратный путь для замыкания цепи.

• В трехфазной системе у нас есть как минимум три проводника или провода, несущие переменное напряжение. Более экономично передавать мощность с использованием трехфазного источника питания по сравнению с однофазным источником питания, поскольку трехфазный источник питания может передавать в три раза больше мощности всего с тремя проводниками по сравнению с двухпроводным однофазным источником питания.

Следовательно, большая часть вырабатываемой и распределяемой электроэнергии на самом деле является трехфазной (но большинство домохозяйств будет получать однофазное питание).

Давайте теперь выделим вкратце основные пункты различий между однофазными и трехфазными источниками питания.

• В однофазном источнике питания питание подается по двум проводам, называемым фазой и нейтралью. При трехфазном питании питание подается по трем проводам (четыре провода, если включен нейтральный провод).
• Напряжение однофазного питания составляет 220 В, а трехфазного — 380 В.
• Для одинаковой мощности однофазного источника питания требуется больше проводов, чем для трехфазного источника питания.
• КПД трехфазного источника питания значительно выше, чем у однофазного источника питания, и мощность передачи также больше.
• Поскольку в однофазном источнике питания используется только два провода, общая сложность сети меньше по сравнению с четырехпроводным трехфазным источником питания (включая нейтраль).

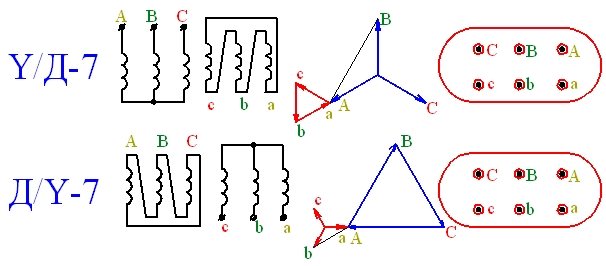

Соединение Звезда и Треугольник

Трехфазная система электроснабжения может быть организована двумя способами. Это: звезда (также называемая Y) и треугольник (Δ) .

Соединение типа Звезда

При соединении звездой 3-фазные провода подключаются к общей точке или к точке звезды, а нейтраль берется из этой общей точки.

Если используются только трехфазные провода, то это называется трехфазной трехпроводной системой.  Если также используется нейтральная точка (что часто бывает), то это называется 3-фазной 4-проводной системой. На следующем изображении показано типичное соединение звездой.

Соединение треугольником

В соединении треугольником есть только 3 провода для распределения, и все 3 провода являются фазами (в соединении треугольником нет нейтрали). На следующем изображении показано типичное соединение типа «Треугольник».

Сравнение соединений «звезда» и «треугольник»

Давайте узнаем больше об этих соединениях, используя следующее сравнение соединений «звезда» и «треугольник».

Астеризм Летнего Треугольника | Факты, информация, история и определение

23 июля 2020 г. 14 июля 2020 г.

Летний Треугольник — астеризм, расположенный в северном небесном полушарии. Определяющие вершины этого воображаемого треугольника отмечены звездами Альтаир, Денеб и Вега, каждая из которых является самой яркой звездой своего созвездия — Орла, Лебедя и Лиры.

• Летний треугольник был популяризирован американским писателем Х. А. Рей и британский астроном Патрик Мур в 1950-е годы.
• Название астеризма можно найти в путеводителях по созвездиям еще в 1913 году.
• Австрийский астроном Освальд Томас описал три звезды, составляющие Летний треугольник, как «Grosses Dreieck» — Большой треугольник — в конце 1920-х годов. и Sommerliches Dreieck – Summerly Triangle – в 1934 г.
• На астеризм обратил внимание Йозеф Иоганн фон Литтров, который описал его как «заметный треугольник» в тексте своего атласа (1866 г.), а Иоганн Элерт Боде соединил звезды в карта в книге 1816 года, правда без этикетки.
• Звезды Летнего Треугольника, Вега, Денеб и Альтаир, очень яркие, самые яркие в своих созвездиях Лиры, Лебедя и Орла.
• Вега имеет видимую звездную величину +0,026, Денеб 1,25, а Альтаир 0,76.
• Самая дальняя звезда Летнего треугольника — Денеб / Альфа Лебедя, находится на расстоянии 2615 световых лет от нас.
• Вега / Альфа Лиры находится всего в 25 световых годах от нас, а Альтаир — в 16,73 световых года.
• Вега — белая звезда главной последовательности, которая примерно в 40 раз ярче нашего Солнца. Это бывшая Северная полярная звезда.
• Денеб — бело-голубая сверхгигантская звезда, которая в 55 000–196 000 раз ярче нашего Солнца.
• Альтаир — белый карлик главной последовательности, который примерно в 11 раз ярче нашего Солнца.
• Самая яркая звезда Летнего Астеризма — Вега, из-за близости к нам, вторая по яркости звезда — Альтаир, третья — Денеб.

Астеризм Летнего Треугольника всегда был замечен как выдающийся образец. Большинство путеводителей по астрономии начала 20 ^-й -й век не относился к этому астеризму.

Однако британский астроном сэр Патрик Мур часто утверждал, что он был первым, кто упомянул Летний треугольник в своей еженедельной телевизионной программе в конце 1950-х годов.

Однако несколькими годами ранее американский астроном Х.А. Рей также называл астеризм в своих популярных путеводителях по небу сначала прямоугольным треугольником, а затем летним треугольником.

В заключение, похоже, никто не может быть признан первым, кто ввел этот термин, однако сегодня каждый астроном или гид по созвездиям обращается к этому астеризму.

В средних северных широтах Летний Треугольник появляется практически над головой около полуночи летом. Он виден в восточной части неба ранним утром весной.

Осенними и зимними вечерами Летний Треугольник виден в западной части неба до января. С средних южных широт он кажется перевернутым, с Денебом ниже Альтаира и низко в небе зимой.

Летний Треугольник — довольно большой астеризм. Сжатый кулак, вытянутый на расстоянии вытянутой руки, составляет примерно 10 градусов, в то время как видимое расстояние от Альтаира до Денеба составляет 38 градусов, от Альтаира до Веги — 34 градуса, а от Веги до Денеба — 24 градуса.

Три яркие звезды, составляющие Летний треугольник, это Вега – Альфа Лиры, Денеб – Альфа Лебедя и Альтаир – Альфа Орла. Самая яркая звезда Летнего астеризма — Вега из-за близости к нам, вторая по яркости звезда — Альтаир, третья — Денеб.

Самая дальняя звезда Летнего Треугольника — Денеб / Альфа Лебедя, находится на расстоянии 2615 световых лет от нас. Вега находится всего в 25 световых годах от нас, а Альтаир — ближайшая к нам звезда Летнего треугольника — всего в 16,73 световых года.

Вега, обозначенная как Альфа Лиры, является самой яркой звездой в созвездии Лиры. Это пятая по яркости звезда на ночном небе и самая яркая звезда в астеризме Летнего Треугольника.

Вега также была звездой северного полюса до 12 000 г. до н.э., что обусловило ее большое значение для древних цивилизаций, и астрономы назвали Вегу «второй по значимости звездой после Солнца».

Вега — вторая сфотографированная звезда (1850 г.) и первая звезда, спектр которой был записан. Вега находится на расстоянии около 25 световых лет от Земли.

Вега — голубовато-белая звезда главной последовательности класса А. Она в два раза горячее нашего Солнца и примерно в 40 раз ярче. Вега имеет около 213% массы нашего Солнца и около 236% его радиуса.

Поскольку Вега имеет высокую скорость вращения около 236 км / 146,6 миль в секунду, она немного деформирована, имея экваториальную выпуклость, которая на 19% больше, чем ее полярный радиус.

Это приводит к различным значениям температуры на полюсах и экваторе, что приводит к низкоамплитудным пульсациям, связанным с переменной звездой Дельта Щита, поэтому Вега имеет разную яркость.

Денеб, обозначенный как Альфа Лебедя, является самой яркой звездой в созвездии Лебедя и 19-й ^-й -й самой яркой звездой в ночном небе, будучи самой дальней звездой астеризма Летнего Треугольника, расположенной около 2615 световых лет от нас.

Денеб — переменная звезда Альфа Лебедя, ее яркость варьируется от 1,21 до -1,29 звездной величины. Денеб — третья по яркости звезда в астеризме Летнего Треугольника.

Однако это только из-за его удаленности. Денеб находится в диапазоне от 55 000 до 19 лет.В 6000 раз ярче нашего Солнца, и поэтому, если бы оно было так же близко к нам, как Вега, оно было бы более чем в 40 раз ярче, чем Вега сегодня, отбрасывая тени на Землю даже средь бела дня.

Денеб имеет около 190% массы нашего Солнца и 2030% его радиуса, что почти в два раза горячее. Из-за осевой прецессии Земли Денеб станет северной звездой примерно в 9800 году нашей эры.0041-й самый яркий в ночном небе. Это одна из ближайших к нам звезд, видимых невооруженным глазом, на расстоянии около 16 световых лет.

Альтаир — белый карлик главной последовательности, который примерно в 11 раз ярче нашего Солнца. Альтаир — вторая по яркости звезда в астеризме Летнего Треугольника после Веги и ближайшая к нам звезда из знаменитого астеризма.

Альтаир имеет 179% массы нашего Солнца и около 163% его радиуса. Он имеет очень высокую скорость вращения около 286 км / 177,7 миль в секунду.

Из-за большой скорости вращения полюса Альтаира сплющены. Его полярный диаметр примерно на 25% меньше экваториального диаметра. Звезда также демонстрирует некоторые слабые изменения яркости, поэтому она была классифицирована как переменная Дельты Щита.

• Звезды Летнего треугольника узнаются в китайской легенде о пастухе и ткачихе, истории, датируемой около 2600 лет назад и отмечаемой на фестивале Циси.
• В середине-конце 20-го ^-го -го века, до того, как инерциальные навигационные системы и другое электронное и механическое оборудование заняли свое место в военных самолетах, штурманы ВВС США называли астеризм Летний треугольник «Штурманским треугольником». .
• Орел — самая южная звезда Летнего треугольника, ее можно увидеть между широтами +90 ^o и -75 ^o .
• Денеб достигает кульминации каждый год 23 октября в 18:00 и 7 ^число сентября в 9 часов вечера – таким образом, это соответствует летним вечерам в северных полушариях.
• Вега снова станет нашей северной полярной звездой в 13.727 году.

1. Wikipedia
2. Space
3. Earthsky

• https://cdn.mos.cms.futurecdn.net/uSvrkkBC7EnG5dV2pH53oi-970-80.jpg
• https://en.wikipedia.org/wiki/Летний_треугольник
• https://earthsky.org/upl/2014/06/summer-triangle-sq-e1559769506547.jpg
• https://www.upr.org/sites/upr/files/styles/x_large/public/201906 /vegaPS2-5900ea9b5f9b581d5
• https://upload.wikimedia.org/wikipedia/commons/c/c8/Size_Vega.png
• https://nineplanets.org/wp-content/uploads/2020/01/Deneb .jpg
• https://i.ytimg.com/vi/OBPC6X4IhoY/hqdefault.jpg
• https://news-cdn.softpedia.com/images/news2/First-Picture-of-the-Surface-of -the-Altair-Star-Similar-to-Our-Sun-2.jpg
• https://lh4.googleusercontent.com/proxy/8RzG5lSxw5rKNbsovVQM5uVYrrswx1KwgSSyQqOz6w-5QYOWW9m9QsyToer6CpAcRtZiZqPPE-JoPj-QUXRnFdTs72W54JyemR3QwlDX

«The Powers of Matthew Star» The Triangle (TV Episode 1982)

S1. E9

All episodes

All

• Cast & crew
• User reviews

IMDbPro

• Episode эфир 19 ноября 1982 г.
• 46 м

РЕЙТИНГ IMDb

3.0/10

45

ВАША ОЦЕНКА

БоевикПриключенияНаучная фантастика

Сегодня день рождения Пэм. Приходят плохие новости. Ее любимый дядя Рон пропал во время охоты за сокровищами. Пэм начинает свою собственную миссию, и Мэтт неохотно присоединяется к ней. Сегодня день рождения Пэм. Приходят плохие новости. Ее любимый дядя Рон пропал во время охоты за сокровищами. Пэм начинает свою собственную миссию, и Мэтт неохотно присоединяется к ней. Сегодня день рождения Пэм. Приходят плохие новости. Ее любимый дядя Рон пропал во время охоты за сокровищами. Пэм начинает свою собственную миссию, и Мэтт неохотно присоединяется к ней.

IMDb RATING

3.0/10

45

YOUR RATING

• Director
  • Leonard Nimoy
• Writers
  • Daniel Wilson
  • Harve Bennett
  • Robert Earll
• Stars
  • Peter Barton
  • Эми Стил
  • Луис Госсет мл.

• Режиссер
  • Леонард Нимой
• Сценаристы
  Дэниел Уилсон 90980016
  • Harve Bennett
  • Robert Earll
• Stars
  • Peter Barton
  • Amy Steel
  • Louis Gossett Jr.

Photos

Верхнее литье

Питер Бартон

• Мэтью Стар

Эми Стил

• Пэм Эллиотт

Луис Госсетт-младший

Со временем созвездие будет постепенно появляться раньше ночью, а диапазоны ниже показывают окно возможностей в каждом месяце. Летний треугольник находится между 45 градусами северной широты и 10 градусами северной широты. Следовательно, чем южнее ваше положение, тем севернее оно будет отображаться на небе. В максимальной дальности Летний треугольник можно увидеть на широтах от +90 до -45.

Лучшее время, чтобы увидеть Летний Треугольник и связанные с ним созвездия:

Лучше всего видно в 21:00 в сентябре

Февраль : виден на юго-восточном горизонте перед восходом солнца с 03:30. К восходу солнца она достигнет 30 градусов над юго-восточным горизонтом.

Март : появляется на юго-восточном горизонте в 01:30. К восходу солнца она достигнет 45 градусов над юго-восточным горизонтом.

Апрель : появляется на юго-восточном горизонте в 00:30. К восходу солнца она достигнет 60 градусов над юго-восточным горизонтом.

Май : появляется на юго-восточном горизонте в 23:30, достигает пика на 65 градусов над южным горизонтом в 05:00.

июнь : появляется на юго-восточном горизонте в 21:30, достигая пика на 65 градусов над южным горизонтом в 03:00. Он будет продолжать двигаться на запад до восхода солнца, когда он будет на 55 градусов выше юго-западного горизонта.

Июль : 25 градусов над юго-восточным горизонтом на закате, достигая пика в 65 градусах над южным горизонтом в 01:00. Он будет продолжать двигаться на запад до восхода солнца, когда он будет на 30 градусов выше западного горизонта. Оформление его видно на протяжении всей ночи.

Август : 45 градусов над юго-восточным горизонтом на закате, достигая своего пика в 65 градусах над южным горизонтом в 23:00. Он будет продолжать двигаться на запад до 04:00, когда станет виден лишь частично на западном горизонте.

Сентябрь : 60 градусов над юго-восточным горизонтом на закате, достигает пика в 65 градусах над южным горизонтом в 21:00. Он будет продолжать двигаться на запад до 02:00, когда станет лишь частично виден на западном горизонте.

Октябрь : 65 градусов на максимальной траектории над южным горизонтом на закате. Он будет продолжать двигаться на запад до 00:00, когда станет лишь частично виден на западном горизонте.

Ноябрь : 60 градусов над юго-западным горизонтом на закате. Он продолжит движение на запад до 22:00, когда станет виден лишь частично на юго-западном горизонте.

Декабрь : 40 градусов над юго-западным горизонтом на закате. Он продолжит двигаться на запад до 20:00, когда станет виден лишь частично на юго-западном горизонте.

Траектория : Созвездие находится между 15 градусами северной широты и 5 градусами южной широты, что означает, что для тех, кто находится в низких широтах северного полушария, оно пройдет высоко в южном небе. Для тех, кто живет в более высоких широтах северного полушария, каждую ночь он будет казаться низким в южном небе на более короткое время. Его пиковая траектория в Вади-Рам составляет 65 градусов над южным горизонтом с мая по октябрь.

Не самое подходящее время для Летнего Треугольника? Посмотрите, какие созвездия вы можете увидеть сегодня вечером.

Как найти Летний треугольник и созвездия?

Сложности найти : Легко — Сложности для интерпретации : Легко — Расположение Астеризма : Летний треугольник

С. видимые звезды образуют треугольник.

Отождествление с Летним треугольником

Летний треугольник, который является заметным астеризмом в ночном небе в течение всего лета для зрителей северного полушария. Полезно знать и помогает находить многие созвездия в течение лета. Треугольник соединяет 3 яркие звезды Альтаир, Денеб и Вега в созвездиях Орла, Лебедя и Лиры соответственно.

Летний треугольник легко найти, так как он соединяет 3 самые яркие звезды летнего неба северного полушария. Полоса Млечного Пути проходит через Летний Треугольник. Поэтому, если вы не можете наблюдать полосу Млечного Пути, возможно, это не самое подходящее время для определения местоположения Летнего Треугольника.

Вега — самая яркая звезда, а две другие звезды находятся в полосе Млечного Пути. Это три самые яркие звезды в этой области неба, они заметны и их легко идентифицировать. Альтаир, вторая по яркости звезда, находится дальше всего на западе и отмечает голову орла. Это немного северо-восточнее ядра Млечного пути.

Узнайте, как сформировать форму Зимнего Треугольника

Форма Летнего Треугольника представляет собой простую геометрическую форму и не связана с древним мифом. Предполагается, что это будет простая для идентификации группа звезд, которую впоследствии можно будет использовать для идентификации других созвездий.

Летний треугольник в древнем мире

3 звезды, образующие летний треугольник, входят в число 20 самых ярких звезд и очень заметны в своей области неба. В частности, Вега — одна из наиболее изученных звезд, и она оставалась в центре внимания во всем древнем мире.

Значение Веги в истории

Вега была Полярной звездой 12 000 г. до н.э. и второй по яркости звездой в северном полушарии. Вега также используется в качестве ориентира для определения яркости всех объектов на небе.

Вега была видна для первых астрономов с выдающимися именами, данными ассирийцами, аккадцами и вавилонянами. Звезда использовалась во многих древних цивилизациях для обозначения смены времен года. Ранние древние полинезийцы использовали появление Веги как сигнал о приходе весны и о том, когда они будут сажать урожай. Римская империя использовала обстановку Веги для обозначения прихода Осени.

В древнекитайской мифологии Вега признавалась матерью «девочки-ткачихи Нюланг», отделенной от своей семьи рекой Млечного пути. Японцы до сих пор отмечают этот фольклор фестивалем Танабата.

Вега упоминается как в древней индуистской, так и в зороастрийской вере. Это также было отождествлено с устной историей в культурах Австралии.

Ищите небесные сокровища в Летнем треугольнике – Астрономия сейчас

Наблюдатели в Западной Европе могут воспользоваться отсутствием лунного света и глубокими сумерками до местной полуночи в начале августа, чтобы отыскать выдающееся трио звезд, видимых невооруженным глазом. которые составляют так называемый Летний Треугольник — Денеб, Вега и Альтаир. Если вы сможете избежать светового загрязнения городов и дать своим глазам время адаптироваться к темноте, вы также можете увидеть рассеянное свечение Млечного Пути. Эта река звезд гарантирует, что Летний Треугольник содержит богатые выборы для пользователей биноклей и телескопов. Подробную информацию см. в сопроводительном тексте. Отметки в пять градусов на линейке масштаба соответствуют полю зрения бинокля 10 × 50, а 20 градусов – это размах вытянутой руки на расстоянии вытянутой руки. Иллюстрация Аде Эшфорд. Если вы сможете найти безопасное место вдали от сияния городских огней в начале августа, я приглашаю вас ознакомиться с некоторыми выдающимися невооруженным глазом звездами лета в Северном полушарии. Сядьте или лягте в сгущающихся сумерках, согрейтесь и сначала сосредоточьте свое внимание на квадранте неба с востока на юг. Когда начнут появляться звезды, первое, что привлечет ваше внимание, почти наверняка будет ослепительно голубовато-белая Вега почти над головой.

Вега — ярчайшая звезда созвездия Лиры, греческая арфа или лира. Если вы направите свой взгляд примерно на полтора пяди вытянутой руки на расстоянии вытянутой руки ниже Веги, вы встретите более тусклую желтовато-белую звезду под названием Альтаир, самую яркую в созвездии Орла, Орла. Далее посмотрите на отрезок вытянутой руки на расстоянии вытянутой руки влево и чуть ниже Веги, чтобы найти еще одну бело-голубую звезду по имени Денеб, самого яркого члена созвездия Лебедя, Лебедя.

Изображение туманности Кольцо (M57), сделанное космическим телескопом Хаббл НАСА/ЕКА в ярких цветах. Туманность представляет собой выброшенные внешние слои бывшей звезды, теперь освещенные центральным остатком белого карлика 16-й величины. 3-дюймовый (7,6-сантиметровый) телескоп покажет M57, но при большей апертуре она выглядит как кольцо небесного дыма. Туманность имеет диаметр около светового года и расположена примерно в 2000 световых годах от Земли в созвездии Лиры. Изображение предоставлено: НАСА/STScI/AURA. Небесное трио Вега, Альтаир и Денеб (в порядке убывания яркости) образуют Летний Треугольник, заметное трио звезд, которые принадлежат трем отдельным созвездиям, но вместе образуют то, что известно как астеризм . Между прочим, звезды любого данного созвездия или астеризма физически не связаны друг с другом: они существуют в космосе на очень разных расстояниях от Земли, но просто случайно лежат на одном луче зрения.

Вега, величина которой близка к нулю по шкале звездной яркости, имеет диаметр, почти в три раза превышающий диаметр Солнца, и вращается вокруг своей оси за период около 12,5 часов (Солнце делает один оборот за 25 дней). Возраст Веги около 450 миллионов лет, что в 52 раза больше светимости Солнца, и она находится на расстоянии 25 световых лет от нас, поэтому свет, который мы сейчас видим от звезды, отправился в свое долгое путешествие к Земле около 19 световых лет.91.

Величина +0,76 Альтаир вдвое ярче Веги, если смотреть с Земли. Как и Солнце и Вега, Альтаир является карликовой звездой главной последовательности. Если вы думали, что Вега быстро вращается, Альтаир совершает оборот примерно за 9 часов! Возраст Альтаира составляет около 630 миллионов лет, он чуть меньше, чем в два раза превышает диаметр нашего Солнца и почти в 11 раз ярче. Она находится на расстоянии 16,7 световых лет, поэтому свет, который мы воспринимаем сейчас, покинул звезду на рубеже текущего тысячелетия.

При величине +1,25 Денеб в три раза слабее Веги при наблюдении с Земли, но это из-за его удаленности. Оценки расстояния до Денеба сильно различаются, но, вероятно, оно находится на расстоянии от 1550 до 2600 световых лет от Земли. Это белый сверхгигант, в 200 раз превышающий диаметр нашей звезды, небесный маяк, в 200 000 раз более яркий, чем Солнце. Будь он так же далеко, как Вега, Денеб отбрасывал бы тени ночью и был бы виден днем!

Учитывая, что Млечный Путь обеспечивает такой богатый фон для Летнего Треугольника, возможно, неудивительно, что этот регион является домом для множества двойных звезд, звездных скоплений и диффузных туманностей — достаточно, чтобы обеспечить тщательное изучение в бинокль и на всю жизнь. телескоп. Один объект, который вы не можете упустить, — это легкая двойная звезда бета (β) Лебедя, широко известная как Альбирео, с ее прекрасными контрастными цветами. Он находится в центре Летнего Треугольника. Изображение предоставлено: Паломарская обсерватория/STScI/WikiSky.org CC-BY-SA. Альбирео находится в центре Летнего треугольника, звезда третьей величины для невооруженного глаза, которая находится чуть левее середины линии. тянется между Вегой и Альтаиром. В самый маленький телескоп при 30-кратном увеличении и более можно увидеть великолепные компоненты янтаря и сапфира, контрастирующие с эффектом «алмазов на бархате» звездного облака Лебедя. Альбирео находится примерно в 380 световых годах от Земли.

Если Альбирео разжигает в вас аппетит к двойным звездам и вы мечтаете о чем-то более сложном, обратите внимание на эпсилон (ε) Лиры — знаменитый «дабл-дабл», расположенный всего в трех лунных диаметрах слева вверху от Веги. Бинокля достаточно, чтобы разрешить пары, но каждый компонент снова удваивается при увеличении в 200 раз или более в телескопе с апертурой 4 дюйма (10 см) или больше.

Находясь поблизости от эпсилон Лиры, направляйтесь на юг всего на семь градусов, где вы найдете две звезды третьей величины, разделенные четырьмя лунными диаметрами – гамма (γ) Лиры (она же Сулафат) и бета (β) Лиры (Шелиак ). Между этими двумя звездами находится красивая туманность Кольцо, M57, крошечное кольцо небесного дыма, которое можно увидеть в 3-дюймовые (7,6 см) телескопы и больше. Так называемая планетарная туманность, это выброшенные внешние слои древней звезды.

Изображение туманности Гантель (M27), сделанное Очень Большим Телескопом (VLT) из Европейской Южной Обсерватории. Туманность M27, которую иногда называют туманностью Apple Core, является еще одной так называемой планетарной туманностью, подобной M57. Туманность Гантель крупнее и ярче туманности Кольцо, что делает ее подходящей целью для больших биноклей на богатом звездном фоне в созвездии Лисички. Изображение предоставлено: ESO CC BY 4.0. Если вы обнаружите, что вам нравятся планетарные туманности, вы можете найти туманность Гантель, M27, около 8½ градусов — почти размах кулака на расстоянии вытянутой руки — в левом нижнем углу Альбирео. Ярче и больше, чем туманность Кольцо, M27 представляет собой показательный объект летнего неба Северного полушария с богатым фоном Млечного Пути.

Попробовав небесные чудеса, которые можно увидеть в пределах Летнего Треугольника, возможно, вы захотите сфотографировать это место для потомков? Учитывая степень астеризма 40 × 25 градусов, если у вас есть типичная зеркальная фотокамера с кропнутой матрицей (типа APS-C), объектив с фокусным расстоянием 25 мм или меньше охватит три звезды. Для полнокадровой зеркальной фотокамеры подойдет объектив с фокусным расстоянием до 40 мм.

Если установить на штатив, сфокусировать на бесконечность (возможно, вам придется использовать увеличенное изображение на экране камеры, чтобы точнее сфокусироваться на яркой звезде) и установить на ISO 800–1600, выдержка около 20 секунд позволит записать все звезды, которые вы можете видеть невооруженным глазом. Если у вас есть телескоп с креплением для слежения, соедините свою цифровую зеркальную камеру с объективом для экспозиций до пяти минут, чтобы запечатлеть Млечный Путь и розоватое свечение многих эмиссионных туманностей, которые находятся в нем.

В журнале

Подробный обзор того, что происходит в небе на месяц вперед, можно получить в выпуске Astronomy Now за август 2016 года.

Чтобы не пропустить выпуск, подпишитесь на крупнейший астрономический журнал Великобритании. Также доступно для устройств iPad/iPhone и Android.

loops — печать прямоугольного треугольника в mips

Спросил 4 года, 5 месяцев назад

Изменено 6 месяцев назад

Просмотрено 5k раз

Это код, который я написал, чтобы решить эту проблему. Мой код для endl; вообще не зацикливается, и, кажется, печатает только две звезды для любого введенного числа.

 li $t1,1 #начать строку с 1
li $t2,1 #начальный столбец с 1
li $t3,0 #temp=0
внешний:
bgt $t1,$t0,done #row < ввод пользователя
добавить $t1,$t1,1 #строка++
внутренний:
bgt $t2,$t1,готово #col
 Вот пример ожидаемого результата:
 Пожалуйста, введите длину стороны основания прямоугольного треугольника: 5
*
**
***
****
*****

 петли
 сборка
 mips32
 1
 Нет необходимости использовать несколько операторов ветвления в одном цикле. Причина, по которой ваш код печатает только две звезды, заключается в том, что вы не сбрасываете счетчик внутреннего цикла на 1. Следовательно, он повторяется дважды, а затем просто выходит из цикла.
 Вот мой код, и он делает именно то, что вы хотите:
 .data
    приглашение: .asciiz "Пожалуйста, введите длину края основания правого
                      треугольник: "
    новая строка: .asciiz "\n"
    звездочка: .asciiz "*"
.текст
    главный:
        li $v0, 4 # вывести приглашение
        la $a0, подсказка
        системный вызов
        li $v0,5 #принять пользовательский ввод
            системный вызов

        move $s0, $v0 # переместить ввод в $s0
        li $t0, 0 # загрузить 0 в момент t0
    внешний цикл:
        beq $t0, $s0, end #(для i=0;i<=baseLength;i++)
                    #if t0=s0 перейти в конец

        addi $t0, $t0, 1 # приращение i
        li $t1, 1 #загрузить 1 в t1
        jal changeLine #перейти к changeLine
    внутренний цикл:
        bgt $t1, $t0, externalLoop #(для j=0;j<=i;j++)
                     # если t1=t0 перейти к externalLoop
        li $v0, 4 # печатная звезда
        la $a0, звезда
        системный вызов

        addi $t1, $t1, 1 # приращение j
        j innerLoop # переход к внутреннему циклу
    изменитьСтрока:
        li $v0, 4 # новая строка
        la $a0, новая строка
        системный вызов
        jr $ra # перейти после инструкции вызова
    конец:
        li $v0, 10 # конец программы
        системный вызов

 . данные
 приглашение: .asciiz "Пожалуйста, введите длину ребра основания прямоугольного треугольника: "
 ExitMsg: .asciiz "Выход из программы."
 звездочка: .asciiz "*"
 новая строка: .byte '\n'
.текст
 ## Ваша основная программа запросит у пользователя длину ребра основания прямоугольного треугольника.
 ввод:
 ли $v0, 4
 la $a0, подсказка
 системный вызов

 li $v0,5 #принять ввод
 системный вызов
 # В качестве аргумента $a0 будет использоваться длина ребра основания прямоугольного треугольника.
 move $a0, $v0 #переместить ввод в a0
 # Если пользователь вводит 0 или отрицательное число, программа завершается.
 bgtz $a0, printTriangle #ветка, если больше нуля
 ли $v0, 4
la $a0, ExitMsg
системный вызов
 li $v0,10 #конец программы
 системный вызов
 # В противном случае программа передаст значение длины ребра в $a0 процедуре printTriangle, которая напечатает треугольник, как описано.
 printTriangle: # Напишите процедуру с именем printTriangle.
