Измерение сопротивления изоляции кабеля мегаомметром: методика, нормы и техника безопасности

Как правильно измерить сопротивление изоляции кабеля мегаомметром. Какие нормы сопротивления изоляции для разных типов кабелей. Какие меры безопасности необходимо соблюдать при проведении измерений. Как интерпретировать результаты проверки изоляции кабеля.

Зачем нужно измерять сопротивление изоляции кабеля

Измерение сопротивления изоляции кабеля мегаомметром — важная процедура, позволяющая оценить состояние изоляции и предотвратить аварийные ситуации. Основные причины, по которым необходимо проводить такие измерения:

• Выявление дефектов и повреждений изоляции на ранней стадии
• Предотвращение коротких замыканий и пожаров из-за нарушения изоляции
• Обеспечение электробезопасности при эксплуатации кабельных линий
• Определение остаточного ресурса изоляции кабеля
• Контроль качества монтажа новых кабельных линий

Регулярные измерения позволяют своевременно выявлять ухудшение состояния изоляции и планировать замену кабеля до возникновения аварийной ситуации. Это особенно важно для силовых кабелей, эксплуатируемых в сложных условиях.

Принцип работы мегаомметра

Мегаомметр — это прибор для измерения больших значений сопротивления, в том числе сопротивления изоляции кабелей. Принцип его работы основан на подаче на объект испытательного напряжения и измерении протекающего тока.

Основные компоненты мегаомметра:

• Источник высокого напряжения (обычно до 2500 В)
• Измерительная схема
• Индикатор (стрелочный или цифровой)

При подключении мегаомметра к кабелю через его изоляцию протекает очень малый ток. Зная приложенное напряжение и измерив этот ток, прибор рассчитывает сопротивление изоляции по закону Ома.

Нормативные значения сопротивления изоляции кабелей

Допустимые значения сопротивления изоляции кабелей регламентируются нормативными документами. Основные нормы:

• Для силовых кабелей до 1 кВ — не менее 0,5 МОм
• Для кабелей 6-10 кВ — не менее 50 МОм
• Для контрольных кабелей — не менее 1 МОм

При этом нормы могут различаться в зависимости от типа кабеля, условий прокладки и срока эксплуатации. Точные значения указываются в технической документации на конкретный кабель.

Методика измерения сопротивления изоляции кабеля

Порядок проведения измерений сопротивления изоляции кабеля мегаомметром:

1. Отключить кабель от источников питания и нагрузки
2. Убедиться в отсутствии напряжения на жилах кабеля
3. Очистить концы кабеля от загрязнений
4. Подключить мегаомметр к проверяемым жилам
5. Установить требуемое испытательное напряжение
6. Провести измерение в течение 1 минуты
7. Зафиксировать показания прибора
8. Разрядить кабель после измерения

Измерения проводят между всеми жилами попарно, а также между каждой жилой и землей. Результаты фиксируются в протоколе испытаний.

Техника безопасности при работе с мегаомметром

Измерение сопротивления изоляции связано с подачей высокого напряжения, поэтому необходимо строго соблюдать правила электробезопасности:

• Работать только в диэлектрических перчатках и ботах
• Использовать инструмент с изолированными рукоятками
• Не прикасаться к токоведущим частям во время измерений
• Работать только на отключенном кабеле
• После измерений разрядить кабель закорачиванием жил
• Не оставлять прибор без присмотра под напряжением

К работе с мегаомметром допускается только обученный персонал с группой по электробезопасности не ниже III.

Интерпретация результатов измерений

Как оценить результаты измерения сопротивления изоляции кабеля:

• Менее 0,5 МОм — критически низкое сопротивление, кабель подлежит замене
• 0,5-1 МОм — пониженное сопротивление, требуется дополнительный контроль
• 1-10 МОм — удовлетворительное состояние изоляции
• 10-500 МОм — хорошее состояние изоляции
• Более 500 МОм — отличное состояние изоляции

При этом важно сравнивать текущие результаты с предыдущими измерениями. Резкое снижение сопротивления даже в пределах нормы может сигнализировать о начале разрушения изоляции.

Частота проведения измерений

Как часто нужно проверять сопротивление изоляции кабелей:

• Для новых кабельных линий — при вводе в эксплуатацию
• Для кабелей до 1 кВ — не реже 1 раза в год
• Для кабелей 6-10 кВ — не реже 1 раза в 3 года
• При обнаружении дефектов — внеочередные измерения
• После ремонта или перемонтажа кабельной линии

При эксплуатации кабеля в агрессивных условиях или при повышенных нагрузках частоту измерений следует увеличить.

Факторы, влияющие на сопротивление изоляции

На результаты измерения сопротивления изоляции кабеля могут влиять различные факторы:

• Температура окружающей среды
• Влажность воздуха
• Загрязнение поверхности изоляции
• Механические повреждения оболочки кабеля
• Старение изоляционных материалов

При анализе результатов измерений необходимо учитывать влияние этих факторов. Например, при повышении температуры сопротивление изоляции снижается, а при охлаждении — возрастает.

Выбор мегаомметра для измерений

При выборе мегаомметра для проверки изоляции кабелей следует учитывать следующие характеристики:

• Диапазон измеряемых сопротивлений (до 1000 ГОм)
• Испытательное напряжение (250В, 500В, 1000В, 2500В)
• Погрешность измерений (не более 5%)
• Наличие функции автоматического разряда
• Возможность сохранения результатов измерений

Для измерения сопротивления изоляции силовых кабелей рекомендуется использовать мегаомметры с испытательным напряжением 2500В.

Проверка сопротивления изоляции кабеля мегаомметром: нормы

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Виды проводников
• 2 Таблица сопротивления изоляции для различных кабелей
• 3 Аппараты для проведения проверки
• 4 Методика проведения измерений

Качество изоляции влияет на исправность обеспечения объектов электроэнергией. Процесс измерения сопротивления изоляции кабеля необходим для полного исключения возникновения короткого замыкания ввиду пробоя оболочки, к которому могут привести нарушение эксплуатации или ошибка в подключении проводников.

Виды проводников

Чтобы сопротивление изоляции кабеля было проведено корректно, в первую очередь нужно выбрать подходящий вид кабеля. По функциональному назначению их разделяют на три вида:

• Контрольные – это проводники, использующиеся в подключении разнообразных электроприборов, устройств с дистанционным управлением, защитных и автоматических устройств. Показатели измерения сопротивления изоляции контрольного кабеля должны начинаться от 1 МОм. Точные показатели нужно смотреть в инструкциях к проводнику, так как контрольные кабели — это группа, включающая в себя достаточно обширный список изделий.
• Низковольтные силовые – данные электропровода эксплуатируются для проведения проводки в жилых помещениях, также это вторичные цепи различных установок. Здесь данные диагностики не должны быть ниже 0,5 МОм.
• Силовые высоковольтные кабели – сопротивление изоляции в среднем 10 МОм. Высоковольтные проводники предназначены для кабельных воздушных ЛЭП. При измерении сопротивления изоляции высоковольтного кабеля ориентируйтесь на то, что тем выше показатели, тем лучше.

Таблица сопротивления изоляции для различных кабелей

Согласно главе 1.8 Правил устройства электроустановки, допустимы следующие показатели сопротивления изоляции для устройств напряжением до 1000 В:

Наименьший показатель сопротивления изоляции, МОм	Напряжение мегаомметра, В	Кабель
0,5	500-1000	Распределительные устройства, щиты, шинопроводы
0,5	1000	Электропроводки
0,5	500	Вторичные цепи, элементы при питании от отдельного источника или через разделительный трансформатор для рабочего напряжения до 60 В
1	500-1000	Цепи управления, защиты. Автоматики и измерений, цепи возбуждения машин постоянного тока, присоединенные к силовым цепям
1	500-1000	Вторичные цепи каждого присоединения, цепи питания приводов разъединителей и выключателей
10	500-1000	Шины постоянного тока на щитах управления и в распределительных устройствах

Аппараты для проведения проверки

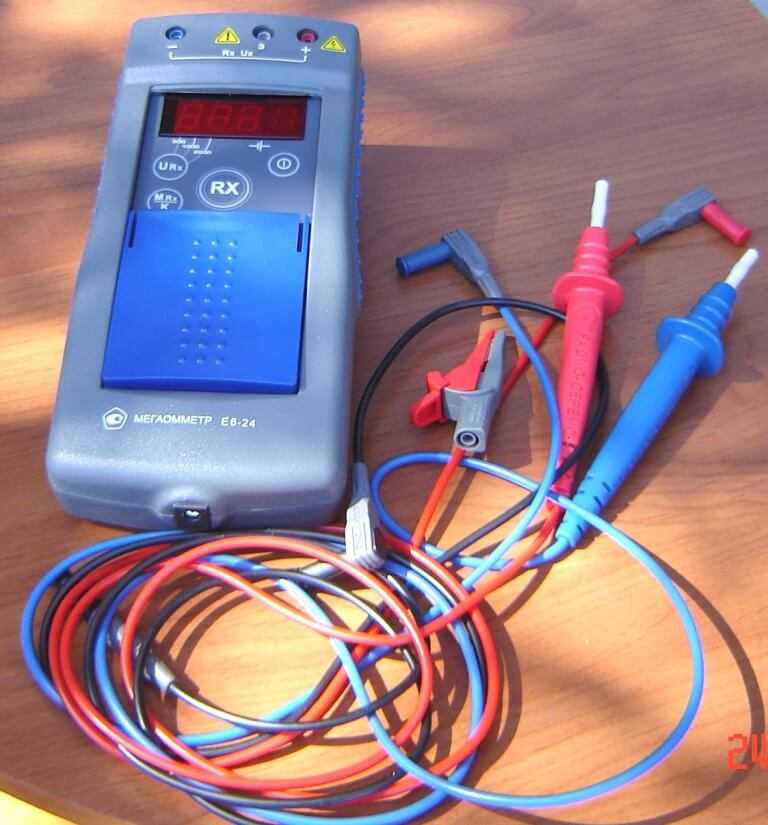

Данные фиксируются при помощи мегаомметра. Конструкция датчика включает в себя источник снабжения постоянным током и устройство диагностики. Мегаомметр получает питание от генератора переменного тока с выпрямительным мостом.

По расчетному электронапряжению существуют мегаомметры до 1000 В и выше — до 250 В. Измерение сопротивления изоляции кабеля совершается на напряжение 500-2500 В.
В пакете с аппаратом обычно вложены медные проводки в 2-3 метра, их сопротивление составляет до 100 мОм.

Одна из самых распространенных моделей прибора – M4100/1-5. Оптимальная скорость вращения ручки прибора – 120 в минуту. Генератор питания включается мануально. Также есть мегаомметры M4100/4, M4100/3. Эти приборы не так распространены, но не менее хороши на практике.

Посредством мегаомметра реально выявить и предотвратить следующее:

• возгорание;
• аварийные ситуации;
• неисправности приборов;
• короткие замыкания;
• опасность поражения электрическим током рабочего персонала;
• изнашивание устройства.

Меры безопасности при проверке:

• Диагностику изоляции кабелей с 1 кВ напряжением имеют право проводить только профессионалы, имеющие 3 группу по электробезопасности. Команда диагностиков должна включать как минимум двух квалифицированных электриков
• Перед началом диагностики убедитесь в том, что вокруг области проверки отсутствуют посторонние люди
• После того, как мегаомметр будет подключен к токопроводящим жилам, строго запрещено трогать их руками.

Методика проведения измерений

Изначально нужно помнить о том, что результат замера сопротивления изоляции кабелей сильно зависит от состояния влажности и температуры в комнате, где проводится мероприятие. При низкой температуре в структуре электропровода застрянут мелкие части льда, который, как известно, не является проводником электричества, соответственно, мегаомметр не сможет засечь эти частички в нем. Исходя из этого, рекомендуемая температура проведения проверок – от -30 до 50 C. Влажность воздуха должна составлять до 85-90 %. Это также зависит от модели кабели и материала оболочки, все это стоит уточнять в приложенной документации.

Также от конкретной модели проводника зависит величина напряжения, необходимые условия диагностики и требуемый участок кабеля.

Прежде всего нужно провести несколько приготовлений, осуществление которых повысит продуктивность проводимых мероприятий.

Выполняется проверка устройства. Фиксируются показатели мегаомметра при разомкнутых (стрелка прибора указывает на отметку бесконечности) и замкнутых проводниках (стрелка прибора указывает на ноль).

Следующее – удостовериться в отсутствии напряжения на проводнике, для этого надо отключить его от сети и заземлить токоведущие жилы проверяемого элемента. Наличие напряжения обязательно проверяется при помощи указателя напряжения, предварительно испытанном на электроустановке исходя из правил охраны труда. Проводить проверку при хотя бы частичном присутствии напряжения запрещено.

Перед тем как начнется диагностика, убедитесь в том, что все детали с трансформаторами отключены от диагностируемой детали.

Для начала диагностики прибор ставят в горизонтальное положение согласно рабочей инструкции. Измерение сопротивление у проводников напряжением меньше 50 В делается под электронапряжением 100 В. Проверку электроустановок до 50 В напряжением 500 В включительно проводить настоятельно не рекомендуется.

При снятии данных мегаомметра удостоверьтесь в том, что стрелка стоит в стабильной позиции. Для этого крутите рукоять мегаомметра со скоростью 120-140 об/мин. Если вам необходимо знать коэффициент абсорбции электропровода, снимайте данные стрелки по прошествии 16 секунд после старта вращения рукояти устройства. Если же нужно просто узнать показатели сопротивления, то снимайте показатели, после того как стрелка полностью замрет, но не раньше минуты.

Когда проверка сопротивления изоляции кабеля завершена, те детали, которые были диагностированы со слабым сопротивлением, должны быть разобраны с целью выявить и устранить повреждение.

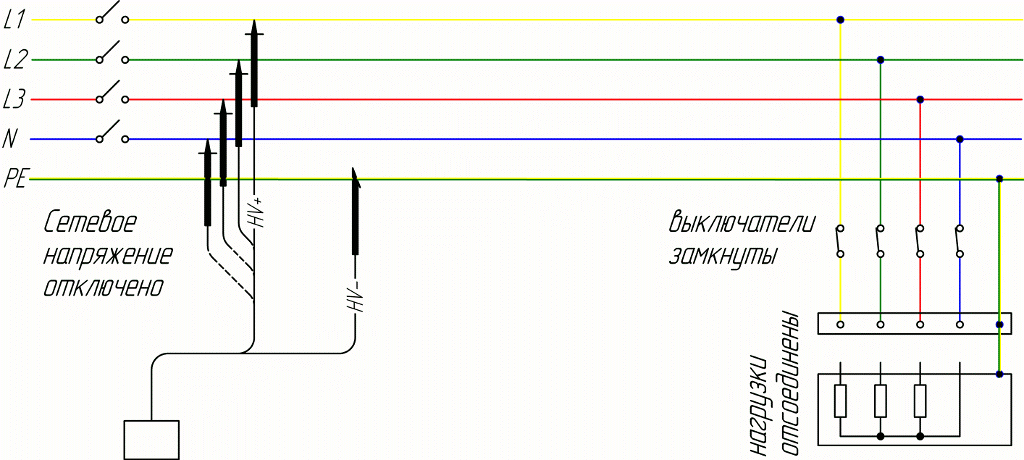

Измерение проводится:

• между фазными жилами — А-В, В-С, А-С
• между фазными жилами и нулем — А-N, В-N, С-N;
• между фазными жилами и землей, если пятижильный провод — А-РЕ, В-РЕ, С-РЕ;
• между нулем и землей — N-PE. В этом случае сначала отключите ноль от нулевой шины.

Итак, диагностика проведена и результаты получены, теперь нужно определить уровень сопротивления изоляции проводов. Примерные данные вы можете увидеть в списке, приведенном ниже:

• 2 Мом и меньше — очень низкий уровень
• 2-5 МОм — низкий уровень
• 5-10 МОм — уровень ниже нормы
• 10-50 МОм — хороший уровень
• 50-100 МОм — высокий уровень
• 100 Мом и больше — крайне высокий уровень.

Следуя всем рекомендациям, вы сможете корректно провести диагностику сопротивления изоляции кабелей. Помните, что неаккуратность и нарушения в технике безопасности могут привести к непредсказуемым последствиям. Будьте очень внимательны.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Измерение сопротивления изоляции кабельных линий, проводов мегаомметром в Москве по доступной цене — замер, испытания и расчет от Testvolt

Электролаборатория TESTVOLT проводит измерение сопротивления изоляции кабеля мегаомметром. Расскажем, что это за измерительный прибор, какие виды бывают, как им пользоваться, а главное – для каких целей.

Для чего нужна проверка

Внутри провода находится одна или несколько жил (например, медных). Они должны быть изолированы друг от друга, человека, а также от окружающей среды, в том числе от воздуха, влаги. Таким изолятором является пластмассовый, резиновый или выполненный из других электроизоляционных материалов кожух кабеля.

У этой неметаллической оболочки есть такой показатель, как сопротивление (измеряется в омах). Оно обратно проводимости, то есть определяет, насколько хорошо сердцевина защищена от проведения электрической энергии. Есть поверхности и материалы, которые называются токопроводящими. У них, соответственно, это свойство на низком уровне, зато проводимость высокая. А вот у хорошего изолятора провода все должно быть наоборот, чтобы не происходило утечек тока и пробоев.

Мы предлагаем осуществлять проверку при вводе системы в эксплуатацию, при наличии подозрений на неисправности, а также регулярно в качестве превентивной меры с регулярностью. И чем старее проводка, тем чаще следует проводить испытания. Из-за чего может нарушиться изоляция:

• естественный износ, растрескивание – по прохождению длительного времени;
• повышенная влажность воздуха;
• механические повреждения – надрывы, царапины, растяжения;
• химические дефекты из-за нахождения в агрессивной среде.

Допустимые значения при замерах сопротивления изоляции мегаомметром

Этот показатель в технической литературе записывается как Rx. Нижние границы прописаны в ГОСТах, СанПиНах и других нормативных документах при изготовлении кабелей. Все перечислять достаточно долго и зачастую бессмысленно. Наиболее часто испытываются силовые линии с напряжением до 1 кВ. Для них Rx не должно быть ниже, чем 0,5 МОм. Если проводник предназначен для величин, превышающих 1 кВ, то замеры не осуществляются.

Устройство и принцип работы мегаомметра

Аппарат действует очень просто. На исследуемый кабель подается установленное заранее значение напряжения. В этот же момент производятся автоматические замены номинального тока. Зная две эти величины, можно применить закон Ома (формула R=U/I) и получить сопротивление изоляции.

Используется заряд именно постоянного тока. Переменный бы вносил некоторые неточности в исследовании.

Конструктивные особенности мегаомметров

Конструкция напрямую зависит от разновидности (их мы рассмотрим ниже). Но без разницы от того, какая модель устройства используется, все они будут содержать:

• Генератор напряжения на достаточно высокое количество вольт. Особенность в том, что поддерживается и подается одинаковый заряд, который выставляется на приборе заранее.
• Амперметр, который позволяет измерить силу тока (А).
• Измерительная шкала. Она может бывать в амперах (но тогда понадобятся вторично все замерять) или сразу проградуирована в омах.

Виды мегаомметров для измерения сопротивления изоляции проводов

Специалисты компании «Тествольт» пользуются только проверенным оборудованием, которое проходит регулярные проверки на точность. Все аппараты делятся на две категории по степени автоматизации процесса.

Электромеханические

Они укомплектованы механическим генератором. То есть чтобы осуществить подачу напряжения, нужно вручную задействовать динамо-машину – крутит ручкой со скоростью два оборота в секунду. Как и любая механика, в отличие от электроники, она имеет преимущества в своей автономности – не нужно подключение к сети или зарядка. Но в старом механизме, а этот образец не отличается современностью, есть большое количество недостатков:

• Точные данные можно получить только тогда, когда оборудование максимально статично. А при том, что нужно постоянно крутить ручку генератора, добиться неподвижности очень сложно.
• Иногда приходится работать вдвоем, чтобы обеспечить чистоту эксперимента.
• Наличие аналоговой, а не линейной шкалы также приводит к погрешностям.

Электронные

Основное отличие – встроенный микропроцессор, за счет чего расширяется функционал приборов. Понадобится только ввести исходные данные, произвести сам замер, на цифровом табло появится точный результат. Особенность и основное преимущество в повышенной точности аппарата. Есть и еще достоинства, которые приводят к повсеместному переходу от механических к электронным мегаомметрам – это их компактность, удобство в работе, а также многофункциональность, ведь их можно использовать для некоторых других электрических испытаниях.

Как правильно проверять сопротивление изоляции приспособлением

Главное в тестировании – это исправность и точность оборудования. Если в нем специалист уверен, то дело остается за его личными навыками, а именно, за умением подбирать верные показатели. Мы приведем таблицу для самостоятельных замеров:

Какой объект тестируется	Тестовое напряжение, которое нужно подавать, В	Минимально допустимое сопротивл., МОм
Электрическая проводка	1000	0,5
Кухонная плита	1000	1
Электрощиты и линии электропередач	1000–2500	1
Другие электроприборы, которые потребляют до 50 Вт	100	05, если иное не указано в техпаспорте изделия
Оборудование, потребляющее до 380 вольт	500–1000	0,5
Электрооборудование до 1000 Вт	2500	0,5

Инженеры электролаборатории «Тествольт» знают и соблюдают все регламенты измерений, что позволяет получать максимально точные результаты.

Пошаговая инструкция

Можно отметить, что мегаомметр, а также испытания с его помощью – достаточно простые вещи. Но если не знать или не выполнять точного алгоритма, то даже эти действия станут проблематичными. Ведь любая работа с электроэнергией опасна, если неверно к ней подойти. К тому же нужно учитывать, что специалист при тестировании генерирует и подает прибором достаточно высокое напряжение, которое может травмировать. Поэтому важно соблюдать технику безопасности (о ней ниже), а также проводить испытания полностью в соответствии с указанной методикой. Раскроем ее этапы.

Подготовка

Сперва обязательно нужно снять подключаемую обычно нагрузку, то есть убрать все источники электропитания. Затем кабель необходимо обесточить. Если проверка производится дома, отключите УЗО и выдерните все вилки изо всех розеток, а из источников искусственного света уберите лампы накаливания (или иного типа).

Затем нужно заземлить этот участок. Заземление уберет остаточный заряд из обесточенной электроцепи. Для этого медный многожильный проводник подключить одним оголенным концом к шине электрощита, а другим – к изоляционной штанге. Если ее нет, подойдет сухая древесина.

На этом подготовительный этап закончен.

Подключение прибора к испытуемой линии

В любой комплектации и разновидности мегаомметра имеется три щупа. Два из них (они подключены к гнездам «З» и «Л», то есть земля и линия) нужно подвести к соответствующим проводам. Третий, маркируемый «Э», используется крайне редко для проверки экранируемых кабелей. При этом каждый провод зажимается крокодильчиком к линии по одному, относительно других жил, которые в этот момент заземляются. Если такой проверки недостаточно, то каждый из медных проводников можно протестировать по отношению к земле, а также к другим жилкам.

Алгоритм испытаний

Когда мы уже знаем, как проводить подготовку, а также осуществлять подключение, можно начать действовать по строгому порядку:

• Задать уровень тестового напряжения на мегаомметре. Часто это 1000 В, но более подробный список представлен в таблице выше.
• Выбрать диапазон сопротивления. Он зависит от ваших ожиданий о полученном результате.
• С помощью мультиметра удостовериться, что проверяемая сеть на момент проведения теста обесточена.
• Подключите щупы-крокодилы к контакту «Л». Как – описано выше.
• Уберите заземление с объекта.
• Подайте напряжение. Это или соответствующая кнопка, или начало вращения ручки генератора, как на старых аналоговых приборах.

• Записываем полученные данные в протокол.
• Опять заземляем систему, чтобы отвести остаточный ток.
• Отключаем установку.

После этого, специалисты компании «Тествольт» заполняют отчетную документацию и делают вывод о возможности последующей эксплуатации этого объекта.

Измерение изоляции асинхронного двигателя

Механизм проверяется по алгоритму:

• Отключение питания.
• Снятия остаточного напряжения заземлением.
• Прикрепление щупа к корпусу движка – главное, чтобы поверхность была металлическая, чистая, без краски.
• Второй контакт подсоединяется к каждой из обмоток поочередно.

Тестовое напряжение – 500 В.

Правила безопасности

ТБ при работе с мегаомметром предполагает:

• использование только специализированных, приспособленных для этого устройств, а также запчастей, например, щупов.
• Перед началом проверки оценить состояние прибора и расходников – на них не должно быть следов от механических или иных воздействий.
• Несколько раз перепроверьте – участок необходимо полностью обесточить.
• После каждой подачи напряжения используйте переносное заземление, чтобы убрать остаточный заряд.
• Производите все работы в диэлектрических перчатках.

Преимущества электролаборатории TESTVOLT

Наша компания оказывает качественные услуги и постоянно совершенствуется с 2014 года. На все предлагаемые виды работ мы имеем соответствующие лицензии и разрешения. Почему стоит обратиться именно к нам:

• У нас широкий спектр возможностей, оборудования, поэтому мы обслуживаем как клиентов с частными нуждами, так и заказы крупного масштаба – производственные объекты.
• Все наши инженеры имеют соответствующее образование и опыт, быстро и качественно справляются с поставленными задачами.
• Применяем только лучшие измерительные приборы, а также регулярно тестируем их на исправность и точность.
• Следим за нормативными документами и другими поправками, которые вносятся в законодательство РФ в этой области, поэтому всегда проводим тестирование и заполняем протоколы согласно нормативам.

Заключение

Мы рассказали об измерении сопротивления изоляции мегаомметром кабельных линий. Вы можете заказать услугу на нашем сайте. Подробнее о проведении испытаний можно посмотреть на видео:

Измерение сопротивления изоляции мегаомметром. Цены в Москве и Московской области на Протокол (Акт) проверки кабеля.

Стоимость услуги: от 5 т. р.

Подробнее цены..

Измерения сопротивления изоляции кабелей и электропроводок мегаомметром в Москве и Московской области проводятся в составе комплекса работ ППР (Планово-предупредительного ремонта) и диагностики при вводе в эксплуатацию, а, так же, до и после ремонта электроустановок зданий и кабельных линий наружного электроснабжения.

В некоторых случаях, например, для КЛ-0,4 кВ после ремонта, измерение сопротивления мегаомметром является единственным, необходимым и достаточным, компонентом комплекса испытаний.

Базовое предложение на измерения сопротивления изоляции с оформлением Протокола проверки

Базовое (типовое) предложение по измерению сопротивления подходит для испытаний кабелей и кабельных линий 0,4 кВ после ремонта, вновь вводимых в эксплуатацию, а, так же, для контрольных испытаний кабеля на барабане.

Измерение сопротивления изоляции

Описание: Измерение (проверка) сопротивления изоляции кабеля (кабельной линии) мегаомметром на напряжение 2500В в соответствии с Нормами ПТЭЭП с составлением Протокола по результатам

Примечание: По результатам измерений оформляется Протокол проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин по ГОСТ Р 50571. 16-99. Возможно оформление Протокола непосредственно на месте проведения работ

Исходные данные: Адрес объекта, доступ к одному из концов проверяемого кабеля, наименование Заказчика

Стоимость: 5000 RUB

Для замеров сопротивления изоляции электропроводки внутри помещений рекомендуем другое базовое предложение, приведенное здесь.

Нормы для измерений сопротивления изоляции кабелей и кабельных линий

Правила измерений сопротивления изоляции кабелей, как и прочих электроиспытаний, устанавливается нормами ПТЭЭП (Правила технической эксплуатации электроустановок потребителей).

В частности, для силовых кабельных линий, в т.ч. наружных сетей электроснабжения:

Нормы испытания: «Сопротивление изоляции силовых кабелей до 1000В должно быть не ниже 0,5МОм. У силовых кабелей напряжением выше 1000В сопротивление изоляции не нормируется.»

Указания: «Производится мегаомметром на напряжение 2500В в течение 1 мин. «

ПТЭЭП, Приложение 3, п.6.2

Для прочих элементов электрических сетей напряжением до 1000В (в т.ч. электропроводок) следует пользоваться Нормами по ПТЭЭП, Приложение 3.1, таблица 37.

Оформление результатов измерений

По результатам работ оформляется «Протокол проверки (измерения) сопротивления изоляции проводов, кабелей и обмоток электрических машин», форма по ГОСТ Р 50571.16-99.

Типовой пример Протокола проверки сопротивления изоляции кабеля (воздушная КЛ-0,4 кВ системы наружного электроснабжения)

Акт и Протокол измерения (проверки) сопротивления изоляции — в чем отличия

При обращении электролабораторию Заказчик, зачастую, не может точно пояснить, какой документ по результатам измерений ему требуется — Акт или Протокол, а ведь это разные документы, предназначенные для разных целей и на разных этапах работ. Поясним различия между этими документами:

Акт измерения сопротивления изоляции электропроводок _{скачать образец в PDF DOC}

оформляется одной из сторон (Заказчиком или монтажной организацией) и этими же двумя сторонами подписывается, как, впрочем, и все монтажные Акты)

для оформления Акта никаких Разрешений и Свидетельств не требуется

входит в состав производственной документации, передаваемой Рабочей комиссии при сдаче объекта и предназначен только для этого

Протокол проверки сопротивления изоляции _{скачать образец в PDF}

оформляется специализированной электролабораторией по результатам электроиспытаний

для оформления Протокола требуется Свидетельство о регистрации электролаборатории

входит в состав обязательной документации, предоставляемой Заказчиком Государственным органам надзора (Госпожнадзор, Ростехнадзор и пр. ) при сдаче электроустановки в эксплуатацию либо в подтверждение исполнения периодических проверок электрооборудования в рамках «системы Планово-предупредительного ремонта»

Цены на измерения мегаомметром

Стоимость измерений (проверки) сопротивления изоляции зависит от удаленности объекта от г.Москва и формируется исходя из базовых расценок.

Базовые расценки на работы по измерению сопротивления мегаомметром на 2500В:

• Испытание кабельной линия напряжением 0,4 кВ — 5 т.р.
• Контрольные испытания кабеля 0,4 кВ на барабане — 5 т.р.
• Проверка электропроводки в помещении до 100м² — 5 т.р.

Измерения сопротивления мегаомметром, выполняемые в составе работ по диагностике и испытаниям КЛ-10(6)кВ, оплаты не требуют.

Проверка кабеля мегаомметром — Всё о электрике

04.11.2019

Проверка сопротивления изоляции кабеля мегаомметром

Вот и отпуску конец. Сегодня рассмотрим тему взаимоотношения силового электрического кабеля и мегаомметра. Здесь будет присутствовать два вопроса: прозвонка и проверка сопротивления изоляции. В зависимости от вида мегаомметра (стрелочный или цифровой) будет отличаться и порядок действий.

Для чего проверяют сопротивление изоляции кабеля?

Для чего вообще производят эти измерения? Ток у нас течет по проводнику, которым является медная или алюминиевая жила (или много жил). И между токопроводящей жилой и окружающей средой находится изоляция – пластмассовая, резиновая, ПВХ, бумажная, масляная.

Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Характеристикой качества изоляции, кроме прочих, является сопротивление изоляции. Эта характеристика измеряется в омах и их производных (кило, мега, гига).

Сопротивление – это величина обратная проводимости, то есть она показывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше вероятность, что ток найдет путь и распространится из кабеля через токопроводящие поверхности и материалы. То есть произойдет пробой изоляции кабеля на поверхность какую-нибудь.

Изоляция может ухудшаться по следующим причинам:

• старение изоляции в течении времени
• увеличенная влажность
• механические повреждения
• воздействие агрессивной среды

Допустимые значения сопротивления изоляции

Величины сопротивления изоляции (Rx) кабелей различных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических условиях, нормах и объемах испытания электрооборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то тут всё просто:

• испытываются мегаомметром на 2500В на протяжении 1 минуты
• значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
• для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.

Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

• жилы кабеля прозвонены и промаркированы (о прозвонке читайте тут)
• на жилах кабеля, куда будем подавать напряжение нет грязи, нагори, краски (на жиле кабеля такого нет, но это может быть на заземлении, которое окрашивают или же оно может быть покрыто слоем ржавчины, тогда надо отскрести отверткой или ножом)
• на другом конце кабеля никто не работает и кабель отсоединен от нагрузки и источника питания (не стоит подавать напряжение на монтажника, который может разделывать кабель с другой стороны, или замерять Rx кабеля с нагрузкой, также стоит проследить, чтобы мы не подали высокое напряжение на вторичные цепи и элементы, которые могут от 2500В прийти в негодность, поэтому иногда их просто мегерят на 500В)
• кабель обесточен и предусмотрены меры, не допускающие случайную подачу напряжения на испытуемый кабель (замки, плакаты, выкачены ячейки)
• если мегер-тест (измерение сопротивления изоляции) идет в комплексе с высоковольтными испытаниями, то нужно убедиться, что на втором конце кабеля (второй конец – противоположный от места испытания) выставлен человек или помещение заперто и огорожено с вывешенными плакатами
• мегаомметр находится в исправном состоянии и годен к эксплуатации (клеймо поверки на корпусе и концы прибора испытаны)
• вы имеете право и квалификацию работать с мегаомметром и производить данный вид работ (3 группа по электробезопасности и не просроченная проверка специальных знаний, плюс медосмотр)
• провода мегаомметра должны иметь высокую изоляцию (тут можно еще сделать следующее: свести два провода мегаомметра и подать напряжение – значение должно быть нулевым, так как изоляции между проводами нет, а если развести – то бесконечность – так как сопротивление воздуха велико)

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

Измерение сопротивления изоляции кабеля мегаомметром

Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):

1. Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
2. Если есть оболочка, экран, броня – их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
3. На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
4. Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
5. Снимаем с испытуемой жилы провод заземления
6. Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
7. На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
8. Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно – объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) – он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром – это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей – это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Сохраните в закладки или поделитесь с друзьями

Как проверить изоляцию кабеля мегаомметром

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

• ⚡атмосферные условия
  Зимой изоляция может внезапно улучшиться, т. к. имеющаяся внутри влага попросту превратится в лед.
• ⚡процесс укладки кабеля
  Неосторожные движения при монтаже могут вызвать излом или повредить оболочку.
• ⚡физический износ с течением времени
• ⚡воздействие агрессивной среды
• ⚡завышенное напряжение при эксплуатации

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

• ⚡работать с прибором имеет право персонал с 3-й группой по электробезопасности
• ⚡при испытании удалите всех посторонних от испытуемого кабеля
• ⚡перед работой прибора внимательно осмотрите его корпус, провода и измерительные щупы. Они не должны иметь сколы, повреждения;
• ⚡проводить замеры изоляции кабеля рекомендуется при положительных температурах
• ⚡не прикасайтесь к проводам прибора при измерениях

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

• ⚡проверяете отсутствие напряжения на жилах кабеля
• ⚡на длинных кабелях может быть наведенное или остаточное напряжение
  Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
• ⚡отсоединяете кабель от подключенного оборудования.
  Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

• ⚡подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
• ⚡вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
• ⚡замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

• ⚡на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
• ⚡Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
• ⚡После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т. е. в левую сторону).

Работа с мегаомметром М4100

1. первым делом проверяете отсутствие напряжения на кабеле
2. заземляете все жилы
3. прибор размещаете на ровную поверхность
4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Измерение сопротивления изоляции мегаомметром

Хотя мегаомметр относится к приборам, используемым преимущественно в промышленных условиях, бывают ситуации, когда он окажется полезным в домашнем хозяйстве. Один из таких случаев – необходимость измерить параметры повредившейся электропроводки трансформатора, двигателя или иного устройства. Тем, кто работает с такими приборами, необходимо знать, как производится правильное измерение сопротивления изоляции мегаомметром.

Устройство и принцип работы

Вопрос о том, как прозвонить кабель мегаомметром, встает в связи с невозможностью корректно измерять этот показатель посредством обычного мультиметра. Последний не дает возможности оценить наличие повреждений у кабельного изоляционного слоя и нарушений его целостности: даже в случае достаточно большого номинального напряжения ток утечки слишком мал, чтобы измеряться мультиметром.

Мегаомметр дает возможность определять сопротивление изоляционного материала, разделяющего кабельные жилы, обмотки электродвигателя, иные конструкции в электроинструментах.

Важно! Данные приборы выпускаются в разных вариантах исполнения. Чтобы выбрать, какой измеритель приобрести, стоит опираться на особенности их функционирования, а также учитывать сметы и расценки.

Электромеханический мегаомметр

Это самая ранняя конфигурация данного прибора. Она включает в себя генератор тока, работающий от вращения ручки, сопротивления, амперметр со шкалой, а также клеммы, к которым при определении нужных параметров подсоединяются проводки: заземление, линия и экран. Аппарат можно описать как обладающий простой конструкцией и не зависящий от внешних источников тока. Есть и ряд минусов: высокая погрешность шкалы, необходимость поддержания неподвижности корпуса прибора для получения максимально точных измерений.

Электронный мегаомметр

В таких приборах испытательное напряжение формирует электросхема, замер реализуется посредством измерителя аналогового типа. Таким образом, можно проверять сопротивление без необходимости крутить ручку. Он также позволяет замерить показатель абсорбции, описывающий содержание влаги в изоляционном материале.

Микропроцессорные мегаомметры

Основными плюсами таких приборов являются компактное исполнение и наличие цифрового табло. Это позволяет совместить разные функции (оценку сопротивления заземления, фазно-нулевой петли и иные) в одном корпусе, что избавляет от необходимости носить с собой много устройств.

Измерения мегаомметром

Приступая к проверке изоляции кабеля мегаомметром, нужно определить, к какому типу относится обследуемый провод. Описание последовательности работ для разных типов кабелей имеет схожий вид, но для каждой группы существуют определенные нюансы.

Измерение высоковольтных линий

Сюда относятся провода с напряжением более тысячи вольт. Согласно нормам, изоляция таких изделий должна иметь сопротивление, превышающее 1000 МОм. Прибор, которым производят замеры, должен быть рассчитанным на 2500 В (аналогично и для низковольтных кабелей).

Испытание низковольтных кабелей

Для таких кабелей показатель должен быть не ниже 0,5 МОм. Сначала прибор ставят между жилами фаз, затем – между фазами и нулем, после этого (если у провода пять жил) – между фазами и заземлением, в самом конце – между заземлительной и нулевой жилами (последнюю перед этим надо отсоединить от шины).

Испытание контрольных кабельных систем

Здесь используются приборы на 500-2500 В. Итоговый результат должен быть больше 1 МОм. Вывод прибора ставят на одну жилу, оставшиеся соединяются и помещаются на землю. Второй вывод кладется на какую-либо жилу, не подлежащую измерению в данный момент. Произведя измерения, жилку кладут к другим и начинают тестировать следующую.

Подготовка к работе

Перед тем, как проверить сопротивление любого кабеля, необходимо обязательно убедиться в том, что на нем нет напряжения. Для высоковольтных линий применяется индикатор высокого напряжения, для низковольтных – защитные средства для манипуляций в электрических установках. Также необходимо вывесить предупреждающие плакаты.

Изучение проверяемой схемы измерения

Перед тем, как замерить сопротивление кабельной изоляции мегаомметром, нужно рассмотреть схему электроцепи, где производятся измерения. Она может включать в себя электроприборы, не заточенные под производимое измерительным устройством выходное напряжение. Этим приборам нужно обеспечить защиту от напряжения, выключив их из цепи или произведя операции по заземлению.

Правила безопасности при работе с мегаомметром

Поскольку данные приборы могут генерировать очень высокое напряжение, измерительные операции должны производиться парой работников, хотя бы у одного из них должна быть четвертая группа допуска по электрической безопасности. Без соответствующей подготовки использовать такое оборудование опасно – пользователя может ударить током.

Подключение мегаомметра к тестируемой линии

В гнездовые разъемы, соответствующие линии и заземлению, вставляют щупы с одиночными наконечниками. Бинарный щуп применяют, когда требуется ликвидировать токи утечки: один конец ставят в гнездо линии, а другой, помеченный как «Э», – в экранное.

С линией прибор соединяют с помощью клемм. С целью узнать сопротивление изоляционного материала оба щупа помещают на голые участки проводов.

Измерения

При выполнении измерений мастер не должен прикасаться к незащищенным участкам проводов и других компонентов цепи, а также к выходным клеммам измерительного прибора. Нельзя выполнять работы без предварительной проверки отсутствия напряжения на кабельных жилках (ее можно осуществить специальным тестером).

Важно! Ни в коем случае нельзя выполнять работы без предварительной ликвидации остаточного заряда с оборудования. Делают ее посредством портативного заземления, прикладывая его к токоведущим компонентам. Остаточный заряд нужно убирать также после каждого измерения.

Как померить сопротивление изоляции кабеля

Проверка одножильного провода наиболее проста и занимает около минуты. Щупы помещают на броню и на жилку, пускают напряжение. При отсутствии брони щуп ставят на заземлительную клемму. Показания менее 0,5 МОм указывают на пробивание изоляционного материала. Такой кабель к эксплуатации не годен.

У многожильных элементов проверке подлежит каждая жилка. Пока проверяется один провод, остальные кладутся вместе в жгут. При необходимости протестировать заземление в жгут помещают и соединенный с заземляющей шиной провод. Броня, если она присутствует, также присоединяется к жгутовой конфигурации.

Измерение изоляции асинхронного двигателя мегаомметром

Если двигатель функционирует на напряжении менее 1000 В, тестировать его надлежит значением в 500 в. Перед замерами его надо отсоединить от питания. Один щупик соединяют с корпусом, другой – последовательно ставят на все выводы. Помимо этого, тестируют отсутствие нарушений в обмоточных соединениях. В этом случае щупики подключают к парам обмоток.

Тестирование показателя изоляционного сопротивления позволяет установить, пригоден ли кабель к дальнейшей эксплуатации. Выполняется эта процедура мастерами, прошедшими необходимое обучение основам электробезопасности.

Видео

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

Измерение сопротивления изоляции кабеля мегаомметром • Energy-Systems

Правила измерения сопротивления специальными приборами

Измерение соп

ротивления изоляции кабеля мегаомметром – задача для профессиональных электриков, обладающих необходимыми знаниями и высокой квалификацией, которые необходимы для работы со сложным оборудованием и получением точных параметров из электрической сети.

Проводить измерительные работы для получения параметров сопротивления изоляции проводки разрешено только профессиональным специалистам, которые имеют необходимые для этих действий образование, знания и опыт, а также требующиеся разрешения и лицензии. Те же самые правила актуальны и в отношении лиц, которые будут проводить обработку полученных в ходе исследования данных.

Испытательные и измерительные работы в электрической системе, связаны с повышенным риском, все действия для решения такой задачи должны соответствовать требованиям безопасности, обозначенным в нормах ГОСТа, регулирующих особенности эксплуатации и работы с электрическими установками. Перед началом измерительных работ сотрудники должны убедиться, что объект полностью соответствуют действующим требованиям пожарной и взрывобезопасности.

В электрических системах с номинальным уровнем напряжения выше 1000 В любые исследования, в том числе измерения сопротивления изоляции проводки, должны осуществляться двумя специалистами, причем у одного из них должна быть 4 группа электробезопасности или выше. Исследования на объектах с номинальным напряжением ниже 1000 В также должны проводиться двумя людьми, причем у одного из специалистов должна быть группа по электробезопасности не ниже 3.

Перед началом измерительных работ специалисты должны обеспечить отсутствие посторонних людей или служащих в части объекта, где в электрическую систему подключается электроизмерительное оборудование. Находящимся на объекте людям должно быть запрещено вступать в контакт с токоведущими частями проводки, при необходимости к опасным элементом должна быть приставлена охрана, которая требуется для предотвращения поражения током людей.

В процессе снятия результатов измерения с мегаомметра, строго запрещается прикасаться к частям проводки, к которой он подключен. Кроме того, перед отсоединением устройства от электрической цепи, с него следует снять остаточный заряд через заземление. При снятии остаточного напряжения, сотрудник должен использовать индивидуальные защитные средства – диэлектрические перчатки.

Следует помнить также, что проведение замеров сопротивления изоляции мегаомметром может быть осуществлено только при условии отключении ее токоведущих частей и полного снятия с них напряжения за счет подключения к заземляющему устройству, причем эти действия должны быть проведены после того, как в сеть будет подключено измерительное устройство.

Пример технического отчета

Назад

1из27

Вперед

Как профессионалы проводят измерения сопротивления изоляции проводки

Измерение сопротивление изоляции допускается только в стабильных внешних климатических условиях при проектировании электроснабжения квартиры или другого объекта. Все эти условия обязательно указываются в описании измерительного оборудования.

На соединительных проводах, значение сопротивления должно, как минимум, быть в 20 раз выше, чем номинальные допустимые параметры сопротивления на исследуемом объекте. Измерительные работы допускается проводить при температурных условиях от +15 до +35 градусов Цельсия. Измерения в других условиях могут проводиться только в том случае, если для всей проводки и отдельных ее элементов такая возможность указывается в техническом паспорте.

Перед использованием измерительного оборудования, его нужно обязательно проверить на работоспособность и соответствие техническим и климатическим условиям на объекте.

Существуют особые требования, касающиеся особенностей измерения жил отдельных проводов электрической системы. Такие правила определяют место и порядок подключения измерительного прибора в сеть:

1. При измерении проводки без металлической оболочки, мегаомметр должен быть помещен между жилой кабеля и заземлительным устройством, либо между металлическим стержнем и жилой.
2. При измерениях элементов, имеющих металлическую оболочку или броню, подключение должно проводиться между такой оболочкой и жилой провода.
3. Для проводки без металлической оболочки и экранов, соединение осуществляется между жилой, проводящей ток и остальными, которые соединяются между собой.
4. Для проводки с металлической оболочкой, соединение осуществляется между токопроводящей жилой, остальными жилами.

Отдельные требования и правила существуют и для измерения многожильных кабелей проводки:

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Онлайн расчет стоимости проектирования

1	Электроиспытания по кол-ву линий (от 7500р)	шт.		500 р.
2	Электролаборатория до 200 кв.м. (от 7500 р.)	кв.м.		80 р.
3	Электролаборатория от 200 до 500 кв.м.	кв. м.		80 р.
4	Электролаборатория от 500 кв.м.	кв.м.		65 р.
5	Электролаборатория от 1000 кв.м.	кв.м.		50 р.
6	Одна-двухкомнатная квартира (с выездом и техническим отчетом)	шт.		7500 р.
7	Трехкомнатная квартира (с выездом и техническим отчетом)	шт.		9000 р.
8	Свыше трех комнат (с выездом и техническим отчетом) от;	шт.		10000 р.
9	Испытание автоматических выключателей, 3-полюсный автомат свыше 1000 А	шт.		450 р.
10	Испытание автоматических выключателей, 3-полюсный автомат до 50 А	шт.		150 р.
11	Испытание автоматических выключателей, 1-полюсный автомат	шт.		90 р.
12	Проверка автоматических выключателей (2-полюсное УЗО)	шт.		120 р.
13	Проверка автоматических выключателей (4-полюсное УЗО)	шт.		180 р.
14	Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемник	шт.		120 р.
15	Проверка наличия цепи между заземленными элементами установки и заземлителями (металлосвязь)	точка		35 р.
16	Проверка сопротивлений заземлителей и заземляющих устройств	точка		500 р.
17	Замер сопротивления изоляции мегаомметром 3 жил	линия		150 р.
18	Замер сопротивления изоляции мегаомметром 5 жил	линия		180 р.
19	Испытание повышенным напряжением кабельных линий после ремонта	линия		5000 р.
20	Испытание автоматических выключателей, 3-полюсный автомат до 200 А	шт.		180 р.
21	Испытание автоматических выключателей, 3-полюсный автомат до 1000 А	шт.		350 р.
22	Технический паспорт на заземлитель	шт.		10000 р.
23	Составление КП для госучреждений, от	шт.		500 р.

Итого:

руб

Нажимая кнопку заказать, вы соглашаетесь на обработку персональных данных.

Испытание и испытания сопротивления изоляции проводов и кабелей мегаомметром в Москве и области

НАИМЕНОВАНИЕ РАБОТ	ЕДИНИЦА ИЗМЕРЕНИЯ	ЦЕНА
Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кв.	1 линия: 3 жилы 5 жил	120,00 ₽ 150,00 ₽

Электролаборатория «МОСЭНЕРГОТЕСТ» проводит различные электроизмерения в Москве на производственных и жилых объектах по заказу клиента. Помимо комплекса основных услуг, мы также осуществляем измерение сопротивления изоляции кабеля мегаомметром – высокоточным прибором, использование которого гарантирует оптимальный результат проверки электросистемы.

От состояния электросетей зависит безопасность людей в помещении, а также правильная работа электрооборудования. Испытания изолирующей обмотки проводятся именно для того, чтобы предотвратить возможные повреждения кабелей и проводов. Согласно нормативам, осуществляется измерение сопротивления изоляции кабеля и проводов примерно раз в год, особенно, если к помещению предъявляются повышенные требования пожаробезопасности.

Измерения сопротивления изоляции кабеля и проводов мегаомметром: цены и выбор подрядчика

Во избежание неприятных последствий, при принятии решения о проведении различных электротехнических работ и замеров, необходимо обратиться в организацию, обладающую профессиональным опытом и разрешением на проведение электроизмерений. От квалификации сотрудников данной организации будет зависеть бесперебойная работа электросистемы, а также безопасность людей, находящихся в помещении. Именно поэтому к выбору подрядчика для осуществления электроизмерений нужно подходить ответственно.

Цена электроизмерений зависит от нескольких параметров. В частности, от объема требуемых работ, от сложности конфигурации электросети, ее протяженности. Чтобы узнать более точные расценки на замеры, необходимо вызвать на объект специалиста, который составит смету и после необходимых расчетов озвучит стоимость проведения электроизмерений.

Электроизмерения от«МОСЭНЕРГОТЕСТ» — качественно, профессионально, оперативно

Электролаборатория«МОСЭНЕРГОТЕСТ» производит измерение сопротивления изоляции электропроводки, кабеля, контура заземления, а также другие электроизмерения, профессионально и оперативно. При осуществлении работ специалисты компании применяют только технологичное оборудование, прошедшее все этапы тестирования, установленные Госстандартом.

Помимо измерений мегаомметром уровня сопротивления изолирующей обмотки кабеля, электролаборатория«МОСЭНЕРГОТЕСТ» также предлагает комплекс других видов электроизмерений и высококачественных сопутствующих услуг. В частности:

• проверку состояния элементов заземляющих устройств в электроустановках и оборудовании;
• проверку наличия цепи, а также измерения переходных сопротивлений между заземляющими проводниками и заземлителями, заземляющими проводниками и заземляемыми элементами;
• измерение сопротивления заземляющих устройств;
• замеры удельного сопротивления земли;
• измерение сопротивления изоляции кабельных линий, обмоток в электродвигателях, аппаратах, вторичных цепях, электропроводке и электрооборудовании напряжением до 10 кВ;
• замеры сопротивления петли«фаза-нуль» в установках, где присутствует глухозаземленная нейтраль;
• проверку срабатывания защиты различного типа в электроустановках, калибровку плавких вставок;
• тестирование автоматических выключателей на срабатывание по току;
• тестирование кабельных линий и оборудования повышенным напряжением;
• проверку устройств автоматики, релейной защиты и телемеханики;
• проверка устройства защитного отключения и пр.

Электролаборатория«МОСЭНЕРГОТЕСТ» прошла процедуру регистрации в Ростехнадзоре, поэтому наши специалисты обладают всеми необходимыми правами для проведения электроизмерений. Во время проведения работ сотрудники электролаборатории применяют качественное оборудование. Производятся замеры специалистами, обладающими необходимой квалификацией и группой допуска.

Заказы наших клиентов выполняются в короткие сроки. После проведения электроизмерений заказчику предоставляется точный технический отчет электролаборатории, составленный по всем правилам, установленным специальными госорганами. В него включен список проведенных проверок, рекомендации по эксплуатации электросети, различные протоколы и, в случае обнаружения недочетов, дефектная ведомость со схемой устранения неполадок. Если клиентам потребуются работы по наладке электросети, они также могут заказать их у специалистов нашей компании.

Электролаборатория«МОСЭНЕРГОТЕСТ» гарантирует точность и оперативность проведения замеров сопротивления и испытание электрической прочности изоляции кабеля и электропроводов, а также других видов электроизмерений. Обращаясь к нам, вы делаете выбор в пользу профессионализма, качества и скорости!

Семь советов по испытанию сопротивления изоляции

Пол Свинерд — Менеджер портфолио продуктов — Электропитание электрооборудование. Однако, чтобы оставаться в безопасности и получить наилучшие результаты, важно, чтобы тестирование проводилось правильно. Эти советы должны помочь, но помните, что всегда важно следовать инструкциям производителя используемого тестового набора, соблюдать соответствующие стандарты и соблюдать передовые методы работы.



1. Используйте правильные измерительные провода.

Производители тестеров сопротивления изоляции прилагают большие усилия для производства наборов измерительных проводов, которые помогут сделать их приборы безопасными и удобными в использовании. Всегда используйте комплект проводов, предназначенный для данного прибора, соответствующий испытательному напряжению, которое вы планируете использовать, и подходящий для объекта испытаний, над которым вы работаете. Если соединения не могут быть выполнены надежно, измерительный провод может быть случайно отсоединен, в результате чего испытуемый объект будет заряжен до опасно высокого напряжения. Никогда не используйте измерительные провода с признаками повреждения и никогда не пытайтесь ремонтировать поврежденные или изношенные провода — их замена является единственным безопасным вариантом.



2. Выберите наилучшее испытательное напряжение.

Теперь доступны испытательные комплекты, позволяющие проводить испытания при напряжении до 15 кВ. Испытания при более высоких напряжениях могут дать дополнительную и более полезную информацию о состоянии изоляции испытуемого объекта, но использование слишком высокого напряжения для конкретного испытуемого объекта может привести к его серьезному повреждению. Всегда обращайтесь к данным поставщика для тестируемого объекта и следуйте содержащимся в нем указаниям по тестированию. Если это невозможно, обратитесь за помощью к производителю тестера изоляции.



3. Выберите правильный тест.

Однократное быстрое измерение сопротивления изоляции иногда может предоставить полезные данные, но современные наборы для измерения сопротивления изоляции могут предложить гораздо больше. Как правило, они предлагают средства для индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR), диэлектрического смещения (DD), ступенчатого напряжения (SV) и линейных испытаний. Полная информация об этих тестах и ​​о том, как их проводить, должна быть в руководстве к вашему прибору – если это не так, обратитесь к производителю. Некоторые из этих более сложных тестов требуют немного больше времени для выполнения, но при использовании многих типов объектов испытаний они могут предоставить гораздо более надежную информацию о состоянии изоляции.



4. Используйте прибор с большим диапазоном измерений.

Если ваш прибор показывает все результаты выше, скажем, 1 ТОм как бесконечность, у вас нет возможности узнать, что сопротивление изоляции вашего тестируемого объекта упало с 30 ТОм до 2 ТОм с момента последнего измерения. Этот последний результат может все еще находиться в диапазоне, который считается приемлемым для тестируемого объекта, но такое большое падение значения сопротивления часто является ценным ранним предупреждением о развитии проблемы. Прибор с большим диапазоном измерения предупредит вас об этой ситуации.



5. Завершите тест, прежде чем отключать тестовый комплект.

Тестовые объекты могут удерживать большой заряд, и, особенно когда они испытываются под высоким напряжением, накопленный заряд может быть смертельным. Современные тестировщики защищаются от этой проблемы, безопасно выгружая тестовый объект, когда тест завершен или когда он завершен пользователем. Однако, если измерительные провода отсоединены преждевременно, функция разряда не сработает, а испытуемый объект останется заряженным, а это опасно.



6. Используйте терминал охраны.

Поверхностная утечка через испытуемые объекты, такие как проходные изоляторы, может значительно снизить их кажущееся сопротивление изоляции, и в результате было много случаев брака изоляторов, когда все, что действительно было необходимо, это их очистка. Использование защитной клеммы испытательного комплекта, которая обычно подключается к оголенному проводу, обернутому вокруг поверхности тестируемого объекта, устраняет или, по крайней мере, значительно снижает влияние поверхностной утечки на результаты испытаний. И не забывайте, что выполнение двух измерений, одного с подключенной защитной клеммой и одного без нее, может дать очень хорошее представление о том, нуждается ли изолятор в очистке.



7. Запишите результаты и отклоните их.

Однократное измерение сопротивления изоляции может дать вам быстрое представление о состоянии изоляции, но серия измерений в течение определенного периода времени с записью результатов и анализом тенденций расскажет вам гораздо больше. Например, если сопротивление изоляции вашего тестового объекта со временем снижается, вероятно, было бы неплохо выяснить, почему, задолго до того, как оно упадет до точки отказа. Точные записи также быстро выявят любые внезапные отклонения от обычных значений сопротивления изоляции, что всегда является убедительным признаком того, что необходимы дальнейшие исследования.



Для получения дополнительной информации, которая поможет вам получить максимальную отдачу от времени и денег, вложенных в испытания изоляции высокого напряжения, загрузите бесплатное руководство по применению для испытаний изоляции выше 1 кВ.
 

Меггер-тестер для проверки сопротивления изоляции, строительства и эксплуатации

Базовая электроника

Энгр Фахад Отправить письмо 20 декабря 2020 г.

0 2 318 8 минут чтения

Содержание

Меггер:

Меггер используется для измерения сопротивления изоляции. Он также измеряет сопротивление изолятора. Меггер измеряет изоляцию или высокое сопротивление в мегаомах. Существуют различные типы мегомметров в зависимости от номинального напряжения, например:

• 500 В
• 1000 В
• 5 кВ

Изоляция и сопротивление изоляции:

Проще говоря, изоляция означает, что она оказывает некоторое сопротивление току или тепловому потоку. Сопротивление изоляции всех электроприборов следует проверять через равные промежутки времени, поскольку оно дает информацию о состоянии электроприбора или провода. Сопротивление изоляции зависит от влажности, температуры, испытательного напряжения и продолжительности работы прибора. Внутреннее сопротивление провода очень мало, благодаря чему по нему легко течет ток. На проводе у нас есть небольшой или тонкий слой резины, такой как синтетический материал, который называется изоляцией, и что будет без этой изоляции? Если провод не имеет изоляции и коснется корпуса оборудования, или если к этому проводу прикоснется человек, произойдет протекание электрического тока и поражение электрическим током. Так по этой причине провода покрыты изоляцией. Таким образом, изоляция представляет собой материал, который обеспечивает очень высокое сопротивление потоку электричества. Изоляция обеспечивает сопротивление току утечки.

Почему мы проводим мегомметр?

Когда величина тока утечки превышает расчетный предел, который кабель не может выдержать, кабель больше не будет эффективно отдавать энергию. Все электрические системы, используемые в различных областях, таких как дома; предприятия, больницы, автомобили и т. д. соединены между собой электрическими проводами. Поэтому, чтобы защитить электрическую систему от внешних или внутренних повреждений, мы должны проверить изоляцию электрических проводов.

Сопротивление изоляции Проверьте качество изоляции электрической системы и избегайте серьезных или незначительных поражений оператора электрическим током. Со временем это может произойти из-за повреждения, влаги или загрязнения, когда у нас есть утечка тока из проводника. Это может вызвать различные проблемы, такие как отключение света, потому что влага проникает в стены, что позволяет электричеству выпрыгивать из проводника и отключать выключатель. Мы также можем увидеть эту проблему в портативном устройстве, таком как электрический чайник, который имеет металлический корпус, поэтому, если у нас есть вопрос в изоляции. Так что, прикоснувшись к прибору, мы почувствуем удар.

Предположим, что мы производим трансформатор, поэтому изоляция, которую мы будем использовать для обмотки, будет проверена перед использованием; чтобы проверить, подходит ли это сопротивление для обмотки или нет. Если мы используем изоляцию без испытаний, то есть вероятность, что неправильное сопротивление может привести к повреждению трансформатора. Также это может привести к поражению электрическим током из-за нарушения изоляции. Поэтому, чтобы избежать подобных ошибок, мы проводим тестирование мегомметром.

Меггер Строительство:

Детали мегомметра показаны ниже, якорь генератора вращается рукояткой с ручным приводом. Механизм сцепления предназначен для проскальзывания на заданной скорости. Это помогает генератору поддерживать постоянную скорость и, следовательно, постоянное напряжение, поскольку при проверке две катушки A и B составляют движущийся вольтметр и амперметр, которые объединены в один инструмент. Горячая клемма оборудования, сопротивление изоляции которого должно быть измерено, подключается к контрольной клемме X. Клемма Y подключается к корпусу прибора, который обычно заземлен. При вращении рукоятки в генераторе возникает напряжение. Меггер может генерировать до 1000В с помощью имеющегося в нем генератора. Напряжение генератора подается на катушку А через сопротивление R1. Когда клеммы X и Y первоначально свободны, ток через катушку B не течет. Крутящий момент, создаваемый катушкой A, вращает подвижный элемент, чтобы показать бесконечность.

Отклоняющая катушка или токовая катушка, соединенные последовательно и обеспечивающие протекание электрического тока по тестируемой цепи. Катушка управления также известна как катушка давления, подключенная через цепь. Токоограничивающий резистор, соединенный с катушкой управления и отклоняющей катушкой, для защиты от повреждения в случае очень низкого сопротивления во внешней цепи.

При увеличении напряжения во внешней цепи отклонение стрелки увеличивается от тока. Это показывает, что при увеличении тока сопротивление будет уменьшаться, и наоборот.

Принцип работы мегомметра:

Принцип мегомметра основан на подвижной катушке в приборе. Когда ток течет по проводнику, помещенному в магнитное поле, он испытывает крутящий момент.

Крутящий момент создается за счет взаимодействия тока, протекающего через катушку давления и катушку тока. Поток создается постоянным магнитом. Отклонение этих катушек пропорционально измеряемому сопротивлению.

Крутящий момент, развиваемый током в катушке давления.

I ₁ =момент, развиваемый по отношению к току в катушке 1
I ₂ =момент, развиваемый по отношению к току в катушке 2
Оба крутящих момента будут равны.
T ₁ = T ₂
Из-за тока взаимодействия, протекающего через катушки давления и катушки тока. Крутящий момент будет развиваться за счет тока, протекающего в катушке давления и катушке тока.
Φ I ₁ cos⁡ɵ = Φ I ₂ sin⁡ɵ
tan⁡ɵ = I ₁ /I ₂
I 9, +R _T )
Поскольку R и R’ постоянны, поэтому
ɵ ⍺ R _T

Где ɵ представляет прогиб и прямо пропорционален неизвестному сопротивлению.

Как пользоваться мегомметром?

Меггер посылает тестовое напряжение, чтобы увидеть, есть ли ток утечки в проводе или он не проходит через изоляцию.

Во время тестирования клеммы X и Y подключаются к клеммам и корпусу машины для измерения. Теперь ток проходит через отклоняющую катушку B. Отклоняющий крутящий момент, создаваемый катушкой, взаимодействует с крутящим моментом катушки A, вращая элемент, чтобы указать значение сопротивления. Напряжение, генерируемое этим прибором, составляет около 500 вольт. Это сгенерированное напряжение или ток будет перемещаться по проводу или изолятору, сопротивление которого мы хотим измерить. Комбинация этого напряжения и тока создаст сопротивление, которое будет отображаться на мегомметре.

Меггер состоит из двух клемм, одна из которых находится под напряжением, а другая — нейтральна. Когда к клеммам мегомметра не подключен провод, а между клеммами только воздух. Поэтому, когда мы перемещаем рычаг, стрелка мегомметра будет двигаться к бесконечности, что показывает нам, что сопротивление между клеммами очень велико. Когда мы закорачиваем две клеммы, тогда, когда мы перемещаем рычаг мегомметра, стрелка будет двигаться к нулю, что показывает нам, что сопротивление равно нулю. Поэтому, если мы проверим прибор, а мегомметр покажет нулевое сопротивление, это покажет нам, что в приборе короткое замыкание.

Проверка напряжения мегомметра:

Теперь, если мы хотим проверить напряжение мегомметра, мы соединим клеммы мультиметра с мегомметром и установим напряжение мультиметра на постоянном токе. Когда мы будем вращать рычаг мегомметра, будет генерироваться постоянное напряжение, которое будет отображаться на мультиметре. Генерация напряжения мегомметра будет зависеть от движения рычага, когда мы перемещаем рычаг быстро, будет генерироваться максимальное постоянное напряжение.

Теперь у нас может возникнуть вопрос, что произойдет при генерации напряжения, если мы коснемся проводом генератора рукой?

Генератор постоянного тока, который используется в мегомметре, имеет тонкий провод в обмотке, благодаря чему генерируемый ток будет меньше. Так за счет чего мы не почувствуем никакого шока.

В нашей повседневной жизни мы видим, что когда ток течет по проводу и мы касаемся изоляции провода, мы не чувствуем удара тока. Изоляция имеет сопротивление, препятствующее протеканию тока наружу. Когда эта изоляция станет слабой, произойдет утечка, и есть вероятность поражения электрическим током, и провод может загореться. Это сопротивление изоляции измеряется с помощью мегомметра. Это специальный тип омметра, который дает сопротивление обычно в мегаомах. Диапазон этого измерителя составляет от 0,2 до 1000 МОм. Поскольку мы измеряем сопротивление изолятора, мы берем сопротивление в мегаомах. Поскольку он измеряет сопротивление в мегаомах, из-за чего его называют мегомметром.

Проверка изоляции трансформатора с помощью мегомметра:

Перед выполнением проверки изоляции трансформатора очень важно проверить проводку трансформатора. Например, подключение трансформатора, независимо от того, подключен ли он по схеме «звезда» или «треугольник». Предположим, что трансформатор, на котором мы проводим тест, подключен Y-Y. Таким образом, в этом конкретном случае все три первичных клеммы плюс нейтральная клемма будут действовать как короткое замыкание. То же условие применяется и к вторичной обмотке, в которой все три клеммы плюс нейтраль будут действовать как короткое замыкание.

Для проверки уровня изоляции или состояния первичного ввода или первичной обмотки. Мы соединяем красный щуп мегомметра с любой первичной клеммой трансформатора, а затем соединяем клемму заземления мегомметра с землей трансформатора. Выполнив эту процедуру, мы получим сопротивление изоляции трансформатора. Аналогичный процесс выполняется на вторичной обмотке трансформатора.

Использование мегомметров:

Меггер используется для измерения сопротивления изоляции:

• изоляторов
• Электрические провода и кабели
• Обрыв и короткое замыкание обмотки
• Проверка электропроводки на обрыв и короткое замыкание

Типы мегомметра:

Существует два типа мегомметра:

• Электронный мегомметр
• Ручной мегомметр

Электронный мегомметр:

Этот тип мегомметра работает от батареи и выдает выходной сигнал в цифровой форме. Точность электронного мегомметра высока, потому что он использует цифровой дисплей, благодаря которому мы можем легко прочитать сопротивление изоляции. Он может показать нам точечное сопротивление изоляции. Напряжение постоянного тока уже присутствует в электронном мегомметре. Он состоит из разных частей:

• Цифровой дисплей
• Переключатели выбора
• Индикатор
• Провода

Электронный мегомметр безопасен и надежен в использовании. Это очень удобно, и мы можем легко переносить из одного места в другое место. Его время работы очень меньше во время тестирования.

Помимо большого количества преимуществ, он также имеет некоторые недостатки, а именно:

• Для питания требуется батарея или внешний источник энергии
• Первоначальная стоимость цифрового мегомметра высока

Ручной мегомметр:

Этот тип мегомметра управляется вручную с помощью руки и выдает выходной сигнал в аналоговой форме. Его обороты в минуту обычно составляют 160, что достигается вращением кривошипной рукоятки. В ручном мегомметре постоянное напряжение создается вращением ручки. В него входят:

• Провода
• Ручная рукоятка
• Аналоговый дисплей

Ручной мегомметр работает без внешнего источника. В экстренном случае это может быть отличным выбором. Это дешевле, чем электрический мегомметр.

Недостатки:

• Не очень точно
• Так как ручной мегомметр состоит из аналогового дисплея, из-за которого может быть трудно прочитать точное значение изоляции
• Это требует очень много времени, потому что управляется вручную вручную
• Требуют особой осторожности и безопасности при использовании

Когда мы проверяем провод или кабель, а мегомметр показывает нулевое сопротивление, это показывает, что провод поврежден, а когда он показывает бесконечное сопротивление, мы получаем, что этот провод или изолятор исправен.

Применение мегомметра:

• Также можно измерить электрическое сопротивление изолятора
• Электрические системы и компоненты могут быть протестированы
• Установка обмотки
• Проверка реле, аккумулятора, заземления

Преимущества:

• Работает как постоянный генератор постоянного тока
• Простота управления для одного человека
• Можно измерить сопротивление между диапазонами от нуля до бесконечности
• Имеет очень высокую точность измерения

Недостатки:

• Будет ошибка при чтении значения, когда внешний ресурс разряжен
• Ошибка из-за чувствительности
• Ошибка из-за изменения температуры

Использование мегомметра:

• Проверка трансформатора
• Проверка автоматического выключателя
• Испытание на низкое и высокое сопротивление
• Проверка обмотки двигателя
• Проверка обмотки генератора

Испытание на измерение сопротивления изоляции кабеля

Испытание кабеля проводится для определения постепенного износа с течением времени, для проведения приемочных испытаний после установки, для проверки сращиваний и соединений, а также для специальных ремонтных испытаний.

Всегда целесообразно сначала провести испытание на измерение сопротивления изоляции кабеля, и, если полученные данные выглядят хорошо, приступить к испытанию на перенапряжение постоянного тока.

После завершения теста на перенапряжение постоянного тока снова выполните тест сопротивления изоляции, чтобы убедиться, что кабель не был поврежден во время теста на перенапряжение постоянного тока.

Сопротивление изоляции измеряется мегаомметром. Это неразрушающий метод определения состояния изоляции кабеля для проверки загрязнения из-за влаги, грязи или обугливания.

Метод измерения сопротивления изоляции не позволяет измерить общую диэлектрическую прочность изоляции кабеля или слабых мест в кабеле. Как правило, для указанного номинального напряжения кабеля можно использовать следующие напряжения:

Ниже приведена общая процедура использования мегомметра для измерения сопротивления.

• Отсоедините проверяемый кабель от другого оборудования и цепей, чтобы убедиться, что он не находится под напряжением.
• Разрядите всю накопленную емкость в кабеле , заземлив его перед испытанием, а также после завершения испытаний. Чтобы разрядить кабель, подключите заземление к кабелю и оставьте его подключенным не менее чем в четыре раза на время тестирования. Не прикасайтесь к кабелю, пока он полностью не разрядится.
• Подсоедините клемму линии прибора к проверяемому проводнику.
• Заземлите все остальные проводники вместе с оболочкой и землей. Подсоедините их к клемме заземления испытательного комплекта.
• Аналогичным образом измерьте другие значения сопротивления изоляции между одним проводником и всеми остальными подключенными проводниками, одним проводником к земле и т. д. Соединения показаны на рисунке ниже.
• Защитная клемма мегомметра может использоваться для устранения последствий поверхностной утечки через открытую изоляцию на испытательном конце кабеля или на обоих концах кабеля для утечки на землю. Защитная клемма предназначена для обхода тока, вызванного коронным разрядом и поверхностной утечкой вокруг мегомметра, так что коронный разряд и токи поверхностной утечки не включаются в показания теста.

Соединения для проверки кабеля для измерения сопротивления изоляции.

Измерения сопротивления изоляции следует проводить через равные промежутки времени, а записи вести для целей сравнения. Имейте в виду, что для корректного сравнения показания должны быть скорректированы до базовой температуры, например 20°C. Продолжающаяся тенденция к снижению указывает на ухудшение изоляции , даже если измеренные значения сопротивления превышают минимально допустимый предел.

Кабельно-проводниковые установки находятся в самых разных условиях с точки зрения сопротивления изоляции. Эти условия зависят от многих видов используемых изоляционных материалов, номинального напряжения или толщины изоляции, а также от длины цепи, используемой для измерения.

Кроме того, такие цепи обычно простираются на большие расстояния и могут подвергаться большим колебаниям температуры, что влияет на получаемые значения сопротивления изоляции. Клеммы кабелей и проводников также будут влиять на результаты испытаний, если они не будут чистыми и сухими или не будут защищены.

Ассоциация инженеров по изолированным кабелям (ICEA) указывает минимальные значения сопротивления изоляции в своих спецификациях для различных типов кабелей и проводников. Эти минимальные значения предназначены для новых одножильных проводов и кабелей после испытания высоким напряжением переменного тока и основаны на испытательном потенциале постоянного тока 500 В, приложенном в течение 1 мин при температуре 60°F. Эти стандартные значения минимального сопротивления изоляции (IR) (для одножильного кабеля) основаны на следующей формуле:

IR = K log ₁₀ (D/d)

Где IR в мегаомах на 1000 футов кабеля, K — константа для изоляционного материала, D — внешний диаметр кабеля. изоляция проводника, а d — внутренний диаметр проводника.

Испытание кабеля на перенапряжение постоянным током

В прошлом этот тест широко использовался для приемки и обслуживания кабелей. Недавние исследования отказов кабелей показывают, что испытание на перенапряжение постоянным током может привести к большему повреждению некоторых кабелей, таких как полиэтилен с поперечными связями, чем польза, полученная от такого испытания.

Может указывать на относительное состояние изоляции при напряжениях выше или вблизи рабочего уровня. Этот тест можно использовать для выявления ослабления изоляции кабеля, а также для устранения зарождающегося повреждения. Как правило, не рекомендуется использовать этот тест для анализа зарождающихся неисправностей, хотя некоторые инженеры-испытатели используют его для этой цели.

Таким образом, следует предвидеть вероятность выхода из строя зарождающейся неисправности до и во время высоковольтного теста. О надвигающемся отказе кабеля обычно свидетельствуют внезапные изменения тока утечки, и до того, как изоляция будет повреждена, испытание можно остановить.

Значения испытательного напряжения для испытаний постоянным током основаны на окончательном заводском испытательном напряжении, которое определяется типом и толщиной изоляции, размером проводников, конструкцией кабеля и применимыми отраслевыми стандартами.

Испытательные значения постоянного тока, соответствующие заводским контрольным испытательным напряжениям переменного тока, указанным в отраслевых стандартах, обычно выражаются в виде отношения постоянного напряжения к переменному для каждой системы изоляции.

Это отношение обозначается как K, которое при умножении на коэффициент приемочного испытания 80 % и коэффициент технического обслуживания 60 % дает коэффициенты преобразования для получения испытательных напряжений постоянного тока для высоковольтных испытаний. Эти рекомендуемые коэффициенты преобразования тестового напряжения показаны в следующей таблице.

Коэффициенты пересчета для испытаний постоянного тока Hi-Pot

Кроме того, в стандарте IEEE 400.1–2007 перечислены значения напряжения для проведения приемо-сдаточных испытаний и эксплуатационных испытаний многослойных экранированных силовых кабелей в полевых условиях, которые показаны в Таблице 2.5.

Испытательные напряжения для многослойных экранированных кабелей до 69 кВ Напряжение системы

* Поддерживается в течение 15 мин.

Примечание : По согласованию с поставщиками кабеля и принадлежностей могут быть рассмотрены напряжения выше перечисленных, до 80% BIL системы для испытаний при установке и техническом обслуживании. Когда оборудование, такое как трансформаторы, двигатели и т. д., подключено к кабельной цепи, проходящей испытание, напряжения ниже рекомендуемых значений могут использоваться для соблюдения ограничений, налагаемых подключенным оборудованием.

При выборе правильного напряжения для существующих кабелей, находящихся в эксплуатации, необходимо учитывать множество факторов. Как правило, для существующих кабелей максимальные значения для технического обслуживания не должны превышать 60 % конечного заводского испытательного напряжения, а минимальное испытательное значение должно быть не менее постоянного эквивалента рабочего напряжения переменного тока. Тест Hi-Pot может быть проведен как тест ступенчатого напряжения, как описано далее.

Тест зависимости напряжения от тока утечки (тест ступенчатого напряжения)

В этом тесте напряжение повышается равными шагами, и между каждым этапом выдерживается время для стабилизации тока утечки.

Ток относительно высок при приложении напряжения из-за тока заряда емкости и токов диэлектрической абсорбции. С течением времени эти переходные токи становятся минимальными, при этом остается постоянный ток, который является фактическим током утечки и очень небольшим током поглощения.

На каждом шаге напряжения перед переходом к следующему шагу снимаются показания тока утечки. Обычно рекомендуется использовать не менее восьми равных ступеней напряжения с интервалом не менее 1–4 мин между каждой ступенью.

Затем в виде кривой отображается зависимость тока утечки от напряжения. Пока эта кривая является линейной для каждого шага, система изоляции находится в хорошем состоянии.

При некотором значении ступенчатого напряжения, если ток утечки начнет заметно увеличиваться, будет замечено увеличение наклона кривой, как показано на рисунке ниже. Испытание следует прекратить, как только будет замечено увеличение наклона. Если испытание продолжить за пределами этого испытательного напряжения, ток утечки возрастет еще быстрее, и может произойти немедленный пробой изоляции кабеля.

Тестовый ток высокого напряжения ступенчатого напряжения.

Максимальный допустимый ток утечки для новых кабелей можно определить по формуле ICEA для минимально допустимого сопротивления изоляции, рассмотренной ранее. Тогда формула для тока утечки может быть записана следующим образом:

Где I _L — ток проводимости или ток утечки, E — приложенное испытательное напряжение, K — удельное сопротивление изоляции, мОм на 1000 футов. при 60°F, D — диаметр над изоляцией и d — диаметр по проводнику.

Тест зависимости тока утечки от времени

Когда достигнуто конечное испытательное напряжение при проверке зависимости тока утечки от напряжения, его можно оставить включенным не менее чем на 5 минут, и можно построить график зависимости тока утечки от времени для фиксированных интервалов времени в виде ток утечки на этом этапе снижается от начального высокого значения до установившегося значения.

Кривая для хороших кабелей, как правило, показывает постоянное снижение тока утечки в зависимости от времени или установившегося значения без какого-либо увеличения тока во время испытания. Эта кривая показана на следующем рисунке.

Ток утечки в зависимости от времени.

Испытание на перенапряжение в рабочем и непроходном режиме

Испытание на перенапряжение можно проводить как испытание на перенапряжение в рабочем состоянии. В этом испытании напряжение постепенно прикладывается к заданному значению. Скорость нарастания испытательного напряжения поддерживается для обеспечения устойчивого тока утечки до тех пор, пока не будет достигнуто конечное испытательное напряжение.

Обычно 1–1,5 мин считается достаточным для достижения конечного испытательного напряжения. После этого конечное испытательное напряжение может поддерживаться в течение 5 мин, и если нет резкого увеличения тока, достаточного для отключения испытательного комплекта, испытание успешно пройдено.

Это испытание не обеспечивает тщательного анализа состояния кабеля, но предоставляет достаточную информацию о том, соответствует ли кабель конкретным требованиям к прочности на пробой при высоком напряжении.

Этот тип испытаний обычно проводится после установки и ремонта, когда сертифицируется только кабель, способный выдержать проверку на прочность без разрушения.

Спасибо, что прочитали о «тесте измерения сопротивления изоляции кабеля».

Похожие сообщения

• Строительство подземных кабелей
• Классификация электрических кабелей
• Методы локализации повреждений подземных кабелей
• Испытание на измерение сопротивления изоляции кабеля
• Испытание кабеля на тангенс-дельта

Испытание на сопротивление изоляции > Chroma1

Проверка сопротивления изоляции

Оборудование для испытания сопротивления изоляции

Анализатор электробезопасности Guardian

Chroma 19032

Функция Twinport сокращает время проверки безопасности и может устранить потенциальные узкие места в производственной линии

Тестер Hipot от Guardian AC/DC/IR/SCAN

Chroma 19050

Усовершенствованные цифровые тестеры Hipot с регулированием нагрузки и линии, которые помогают обеспечить достоверность измерений, а также многоступенчатая функция, позволяющая пользователям выполнять несколько тестов последовательно

Тестер частичного разряда – 19501-K

Chroma 19501-K

Специально разработан для тестирования высоковольтных полупроводниковых компонентов и материалов с высокими изоляционными свойствами.

Sentry Hipot Tester AC/DC/IR

Chroma 19070

Компактный, легкий и недорогой тестер безопасности для электронных компонентов

Тест сопротивления изоляции (IR) измеряет общее сопротивление между любыми двумя точками, разделенными электрической изоляцией.

Таким образом, испытание определяет, насколько эффективен диэлектрик (изоляция) в сопротивлении потоку электрического тока. Такие тесты полезны для проверки качества изоляции не только при первом изготовлении продукта, но и во время его использования.

Выполнение таких проверок через регулярные промежутки времени может выявить потенциальные неисправности изоляции до того, как они произойдут, и предотвратить несчастные случаи с пользователем или дорогостоящий ремонт изделия.

Как показано на рис. 15, 2-проводное незаземленное соединение рекомендуется для тестирования незаземленных компонентов. Это наиболее распространенная конфигурация для тестирования устройств с двумя выводами, таких как конденсаторы, резисторы и другие дискретные компоненты.

Как видно из рис. 16, двухпроводное измерение с заземлением является рекомендуемым соединением для проверки заземленных компонентов. Заземленный компонент — это компонент, в котором одно из его соединений подключено к заземлению, тогда как незаземленный компонент — это компонент, в котором ни одно соединение не подключено к заземлению. Измерение сопротивления изоляции кабеля в водяной бане является типичным применением двухпроводного соединения с заземлением.

Процедура измерения

Проверка сопротивления изоляции обычно состоит из четырех этапов: зарядка, выдержка, измерение и разрядка. Во время фазы заряда напряжение линейно изменяется от нуля до выбранного напряжения, что обеспечивает время стабилизации и ограничивает пусковой ток на ИУ. Как только напряжение достигает выбранного значения, напряжение

может оставаться на этом напряжении до начала измерений.

После измерения сопротивления в течение выбранного времени ИУ снова разряжается до 0 В на заключительном этапе.

Измерители сопротивления изоляции обычно имеют 4 выходных разъема – заземление, экран, (+) и (-) – для широкого спектра применений. Выходное напряжение обычно находится в диапазоне от 50 до 1000 вольт постоянного тока. При выполнении теста оператор сначала подключает ИУ, как показано на рисунках 15 или 16.

Прибор измеряет и отображает измеренное сопротивление. При подаче напряжения через изоляцию сразу начинает протекать некоторый ток. Этот ток состоит из трех компонентов: тока «диэлектрического поглощения», зарядного тока и тока утечки.

Диэлектрическое поглощение

Диэлектрическое поглощение — это физическое явление, при котором изоляция медленно «поглощает» и сохраняет электрический заряд с течением времени. Это демонстрируется приложением напряжения к конденсатору в течение длительного периода времени, а затем его быстрой разрядкой до нулевого напряжения. Если конденсатор оставить разомкнутым в течение длительного времени, а затем подключить к вольтметру, метр покажет небольшое напряжение. Это остаточное напряжение вызвано «диэлектрической абсорбцией». Это явление обычно связано с электролитическими конденсаторами.

При измерении IR различных пластиковых материалов это явление вызывает увеличение значения IR со временем. Завышенное значение IR вызвано тем, что материал медленно поглощает заряд с течением времени. Этот поглощенный заряд выглядит как утечка.

Зарядный ток

Поскольку любое изделие с изоляцией обладает основными характеристиками конденсатора, двух проводников, разделенных диэлектриком, приложение напряжения к изоляции вызывает протекание тока при зарядке конденсатора. В зависимости от емкости продукта этот ток мгновенно возрастает до высокого значения при подаче напряжения, а затем быстро экспоненциально спадает до нуля, когда продукт становится полностью заряженным. Зарядный ток спадает до нуля гораздо быстрее, чем ток диэлектрического поглощения.

Ток утечки

Установившийся ток, протекающий через изоляцию, называется током утечки. Оно равно приложенному напряжению, деленному на сопротивление изоляции. Целью испытания является измерение сопротивления изоляции. Чтобы рассчитать значение IR, подайте напряжение, измерьте ток утечки в установившемся режиме (после того, как токи диэлектрической абсорбции и зарядки упадут до нуля), а затем разделите напряжение на ток. Если сопротивление изоляции соответствует требуемому значению или превышает его, испытание считается успешным. Если нет, то тест провален.

О нас

Сертификаты

Карьера

Условия

Политика конфиденциальности

Корпоративная штаб-квартира

19772 Pauling
Foothill Ranch, CA 92610
Тел: 949-600-6400
Факс: 949-600-6401

Глобальный контакт продаж →

© 2021 Chroma Systems, INC.

9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000

список рассылки

Подпишитесь на нас

Твиттер Фейсбук YouTube Линкедин

Что такое меггер? Принцип, преимущества, недостатки

Термин мегомметр или мегомметр относится к прибору для измерения электрической изоляции высокого напряжения. «Меггер» — торговая марка первого портативного прибора для измерения изоляции. Кроме того, тестер сопротивления изоляции, известный как мегомметр, отличается небольшими размерами, портативностью и популярностью.0005

Название этого прибора, мегомметр, происходит от того факта, что измерение изоляции кабелей, трансформаторов, изоляторов и т. д. производится в мегаомах (МОм). Таким образом, мегомметр может измерять сопротивление изоляции порядка мегаом.

Следовательно, неправильно использовать термин «меггер» в качестве глагола в таких выражениях, как «кабель должен быть меггерирован». Меггер измеряет сопротивление в диапазоне от нуля до бесконечности. Изначально указатель находится в бесконечности.

Цель измерения сопротивления изоляции

Основная цель использования мегомметра – анализ и правильное применение тестера изоляции при оценке уровня изоляции в оборудовании и электроустановках в соответствии со стандартом. Поэтому перед зарядкой электрооборудования обязательно нужно проверить сопротивление изоляции.

Цель состоит в том, чтобы проверить целостность проводников и изоляторов. Таким образом можно свести к минимуму возможность короткого замыкания или замыкания на землю. В противном случае это может привести к смертельному исходу для пользователей или даже к опасности возгорания электрического тока в самой установке.

Что означает сопротивление изоляции?

Сопротивление изоляции — это сопротивление электрических проводов, кабелей и оборудования в омах. Изоляция служит для защиты электрических систем, таких как электродвигатели, от любых случайных повреждений, таких как поражение электрическим током или внезапный разряд, вызванный утечкой тока в проводах. В цепях, сопротивление изоляции которых необходимо измерить, не должно быть напряжения.

Есть два способа измерения сопротивления изоляции.

Измерение типа 1: Между проводниками питания, соединенными относительно земли.

Измерение типа 2: Между каждой парой активных проводников.

Анализ целостности электрической изоляции является обычной практикой при выполнении задач по техническому обслуживанию электромеханических устройств в качестве превентивной и предупредительной меры. Таким образом, невозможно судить о состоянии оборудования без измерения сопротивления изоляции,

Принцип работы мегомметра

Меггер работает по принципу, согласно которому ток, протекающий по проводнику, помещенному в магнитное поле, испытывает крутящий момент. Математически сила пропорциональна току и магнитному потоку.

Где, Vector Force = сила и направление тока и магнитного поля.

Случай (I): Если значение сопротивления больше, то стрелка на катушке устройства будет двигаться в сторону бесконечности.

Случай (II): Если значение сопротивления низкое, то указатель показывает нулевое сопротивление.

Сравнение известного сопротивления и сопротивления изоляции показывает состояние качества изоляции. По сравнению с другими электроизмерительными приборами Megger обеспечивает высочайшую точность измерений.

Зачем нужен тест на сопротивление изоляции?

Существуют различные приложения, в которых электродвигатели работают в неблагоприятных условиях.

Из-за влажной среды, высоких температур, плохой вентиляции, эффектов отраженных волн в электропроводке, загрязняющих веществ в воздухе и неотъемлемых загрязнителей процесса, частью которого они являются. Все эти условия влияют на характеристики и срок службы электрической изоляции двигателя.

Меггер Строительный

Меггер полезен для измерения высокого значения сопротивления. Он имеет следующие части.

• Генератор постоянного тока
• Две катушки. Это катушка A и катушка B.
• Муфта
• Кривошип
• Клеммы X и Y.

Конструкция Меггера

Меггер имеет кривошипный вал с механизмом сцепления. Мы можем варьировать скорость запуска с помощью сцепления. Это устройство расположено между магнитами. Вся установка называется генератором постоянного тока.

На левой стороне генератора постоянного тока находится шкала, показывающая значения сопротивления от 0 до бесконечности.

Цепь состоит из двух катушек Coil-A и Coil-B. Обе катушки подключены к генератору постоянного тока

.

Чтобы рассчитать сопротивление обмотки трансформатора, мы подключаем обмотку трансформатора между двумя тестовыми клеммами X и Y.

Если мы хотим измерить изоляцию кабеля, то кабель подключается между двумя тестовыми клеммами A и B.

Процедура проверки сопротивления изоляции

Сначала подключите щуп мегомметра один к линии (R), а другой к земле. После подключения датчиков нажмите кнопку TEST электронного мегомметра. Если это ручной мегомметр, поверните коленчатый вал.

Теперь повторите описанный выше процесс, подключив мегомметр к другим линиям синего (B), а затем желтого (Y), и проверьте значение сопротивления изоляции.

Таким образом, мы можем найти сопротивление изоляции, соединив выводы мегомметра между клеммой заземления двигателя и отдельными обмотками R, B и Y по отдельности.

Как описано выше в принципе мегомметра, если сопротивление в мегомметре указывает на бесконечность, то состояние двигателя хорошее. Нулевое сопротивление указывает на короткое замыкание обмотки с корпусом, что свидетельствует о плохой изоляции. Кроме того, низкое значение сопротивления свидетельствует об ухудшении качества изоляции.

Типы мегомметров

Существует два типа мегомметров,

• мегомметр с ручным приводом
• электронный мегомметр

Ручной мегомметр

Это ручной мегомметр с ручным приводом. Ручной мегомметр состоит из важных частей, таких как аналоговый дисплей, рукоятка и провода измерительных проводов.

Электронный мегомметр

Работает от батареи. Он состоит из важных частей, таких как цифровой дисплей, провода и переключатель выбора. На цифровом дисплее отображается значение IR. Кроме того, мегомметр имеет селекторный переключатель. Переключатели выбора выбирают диапазон электрических параметров, а индикатор показывает состояние параметров.

Меры предосторожности при проверке мегомметром

• Никогда не прикасайтесь к проводам при проверке сопротивления изоляции мегомметром.
• Повреждение изоляции может вызвать искрение, поэтому не рекомендуется проводить сопротивление изоляции во взрывоопасной среде.
• Для безопасности и удобства измерения измерительный прибор должен иметь функцию автоматического разряда цепи в конце каждого испытания. Даже если у мегомметра есть схема автоматического разряда, мы должны разрядить его вручную из соображений безопасности.
• Только уполномоченное или компетентное лицо должно проводить испытание сопротивления изоляции, так как этот процесс связан с риском.

Преимущества Megger

• Высокая точность измерения.
• Его работа занимает меньше времени.
• Меггер состоит из генератора постоянного тока с постоянными магнитами (источник питания), полезного для многих приложений. Это полезно для точного измерения сопротивления изоляторов.
• Значение мегомметра показывает повреждение изоляции. Таким образом, можно выявить плохую или дефектную изоляцию.
• Меггер может измерять сопротивление в диапазоне от нуля до бесконечности. Таким образом, он имеет широкое применение при измерении значения IR кабелей, двигателей, трансформаторов, генераторов практически любого электрооборудования.

Недостатки

• Будет ошибка чтения значения при низком заряде батареи внешнего ресурса, ошибка чувствительности.
• Ошибка из-за изменения температуры.
• Для проверки с помощью ручного мегомметра требуется два человека. Один для прокачки, второй для проверки. Таким образом, он требует больше ресурсов.
• Точность ручного мегомметра меньше. Испытательное напряжение в мегомметре с ручным приводом непостоянно из-за изменения скорости запуска.

Применение

1. Можно измерить электрическое сопротивление изолятора.
2. Электрические системы и компоненты могут быть протестированы
3. Проверка изоляции обмотки, проверка целостности цепи
4. Проверка батареи, реле, заземления и т. д.

Подробнее:

0316

Подпишитесь на нас и поставьте лайк:

Услуги по тестированию Megger | Tess Electrical LLC

Если у вас есть яхта или коммерческое судно, само собой разумеется, что обеспечение максимальной производительности вашей электрической системы чрезвычайно важно. Несмотря на то, что существует ряд тестов, которые можно выполнить для определения работоспособности электрической системы, мегомметр, тестирующий , обязательно должен быть частью этого арсенала.

Что такое тестирование Megger?

Тест мегомметра, также известный как Проверка сопротивления изоляции проводится в системе электропроводки вашей яхты и помогает определить любые проблемы в электропроводке, которые могут привести к сбоям в работе электрооборудования, возгоранию или короткому замыканию. Чтобы измерить утечку тока в проводе, через электрическую систему яхты пропускают ток, чтобы определить уровень электрической изоляции в любом устройстве, таком как двигатель, кабель и трансформатор. Результаты этого теста измеряются в мегаомах.

Меггер-тесты работают по принципу электромагнитного притяжения. Когда катушка с током находится под воздействием магнитного поля, на нее действует сила. Благодаря этой силе создается крутящий момент, который затем используется для отклонения точки устройства, которая дает некоторое показание.

Что такое мегаомное или мегомметрическое тестирование?

Тест мегомметра необходим, потому что он проверяет состояние электрической системы вашей яхты или других коммерческих судов. В тестах Меггера, также известных как тесты сопротивления изоляции, используется измеритель высокого сопротивления с испытательным напряжением около 500 вольт постоянного тока.

Зачем проводится тестирование Megger?

Тестирование мегомметром проводится для проверки общего состояния электрической изоляции яхты или любого коммерческого судна. С помощью проверки сопротивления изоляции вы можете легко определить, ухудшилось ли качество сопротивления изоляции вашей яхты или коммерческого судна из-за износа окружающей среды и частиц пыли.

Информация, которую вы можете получить при тестировании Megger, поможет вам определить, нуждается ли ваш сосуд в ремонте или он безопасен для использования.

Проверка эффективности

Проверка мегомметром измеряет эффективность электрической системы, присутствующей в сосуде, и ее диэлектрическое состояние в определенный момент времени. С помощью мегомметра любая утечка обнаруживается и измеряется через диэлектрические материалы в изоляции.

Что портит изоляцию?

Когда электрическая изоляция на вашей яхте новая, ожидается, что она будет в первоклассном состоянии. Однако, независимо от того, как производители добиваются успеха в создании лучших проводов, кабелей и двигателей для электрической системы яхты, ее изоляция может в конечном итоге выйти из строя из-за механических повреждений, вибрации, чрезмерного нагрева или холода, агрессивных паров и влажности. Чем чаще сосуд используется, тем больше он подвергается воздействию элементов, которые могут неблагоприятно повлиять на его функциональность и срок службы.

Со временем эти враги изоляции начнут повреждать электрическую систему вашей яхты, что приведет к низкому сопротивлению пути утечки тока.

Что такое «хорошая» изоляция?

Каждый провод на вашей яхте имеет электрическую изоляцию. Сам провод обычно изготавливается из алюминия или меди — материалов, которые, как известно, являются хорошими проводниками электрического тока, которые легко могут питать ваше оборудование.

«Хорошая» изоляция — это изоляция, которая сопротивляется току и удерживает ток на своем пути вместе с проводником.

Преимущества тестирования с помощью мегомметра

Возможность выявления любых утечек тока является одним из самых больших преимуществ проведения тестирования с помощью мегомметра. Если их не устранить, эти утечки тока могут привести к повреждению других электрических цепей и оборудования на вашей яхте, что помешает правильному функционированию судна.

Что делается во время тестирования мегомметра?

Тесты мегомметра полезны для определения состояния электрической системы вашей яхты или коммерческого судна, но их следует проводить осторожно. Использование неправильных процессов или оборудования не позволит вам оценить состояние электрической системы вашей яхты и увеличит вероятность несчастных случаев.

Проверка кабелей мегомметром

Проверка кабелей мегомметром — это проверка целостности цепи, при которой необходимо отключить питание цепи. Чтобы провести тест Megger для кабелей, вы должны выключить выключатель или вынуть его из розетки. Определите соединение кабеля, которое вы хотите проверить, чтобы получить доступ к оголенным проводникам, прикрепите зажим типа «крокодил» к одному из соединителей на кабеле, а затем нажмите кнопку проверки.

Меггер создаст ток между датчиками, а измеритель покажет сопротивление оболочки в зависимости от протекания тока. Вы должны поддерживать в течение по крайней мере 30 секунд, чтобы получить надежное чтение.

Проверка трансформаторов мегомметром

Чтобы провести проверку трансформаторов мегомметром, начните с отключения всех нейтральных клемм и линий трансформатора. После этого подключите мегомметр к шпилькам ввода НН и ВН, чтобы рассчитать важность сопротивления изоляции ИК.

Как выполняется тестирование мегомметром?

Испытания мегомметром выполняются путем подачи ограниченного по току испытательного напряжения постоянного тока между шасси оборудования и проводниками. Испытательный ток или испытательное напряжение соответствуют отраслевому стандарту в одну минуту, чтобы гарантировать, что все сделанные показания основаны на одном и том же отрезке времени.

Типы мегомметра

Помимо знания того, как работает мегомметр, также важно знать, какие типы мегомметра использовать. Как уже упоминалось, знание правильных процессов и использование правильного оборудования обеспечат точность ваших показаний.

Преимущества электронного мегомметра

Электронный мегомметр имеет цифровой дисплей, двухпроводные выводы, переключатели выбора и индикаторы. Использование этого типа мегомметра выгодно, потому что уровень точности его считывания высок, значение IR указано цифровым шрифтом, что означает, что его легко считывать, и с ним может работать один человек. Электронный мегомметр также отлично работает даже в очень загруженных помещениях, он удобен и безопасен в использовании.

Преимущества ручного мегомметра

Одними из наиболее важных частей ручного мегомметра являются его аналоговый дисплей, рукоятка и провода. Использование этого типа меггера также выгодно, потому что вам не нужен внешний источник для его работы, и он очень дешев на рынке.

Меры предосторожности при использовании мегомметра

Для обеспечения безопасности при проведении мегомметра следует использовать мегомметры только при измерениях с высоким сопротивлением, например при измерении изоляции, или при проверке двух отдельных проводников кабеля. Кроме того, вы никогда не должны касаться измерительных проводов, когда рукоятка вращается, или разряжать цепь до подключения мегомметра.
