Какие основные разъемы есть на современной материнской плате. Для чего используется каждый из них. Как правильно подключать компоненты к материнской плате. Какие стандарты разъемов существуют. На что обратить внимание при выборе и сборке компьютера.

Содержание

Основные типы разъемов на материнской плате

Современная материнская плата содержит множество различных разъемов для подключения компонентов компьютера. Рассмотрим основные типы коннекторов и их назначение:

  • Процессорный разъем (сокет)
  • Слоты для оперативной памяти
  • Разъемы питания
  • Слоты расширения (PCI-E, PCI)
  • Разъемы для накопителей (SATA)
  • USB-разъемы
  • Аудиоразъемы
  • Сетевой разъем
  • Видеовыходы

Процессорный разъем (сокет)

Процессорный разъем или сокет предназначен для установки центрального процессора. Существует несколько типов сокетов для разных линеек процессоров:

  • LGA1700 — для процессоров Intel 12-го и 13-го поколений
  • AM5 — для процессоров AMD Ryzen 7000
  • LGA1200 — для процессоров Intel 10-го и 11-го поколений
  • AM4 — для процессоров AMD Ryzen 1000-5000

При выборе материнской платы важно, чтобы сокет был совместим с выбранным процессором. Сокет определяет физическое и электрическое соединение процессора с платой.


Слоты для оперативной памяти

Для установки модулей оперативной памяти на материнской плате предусмотрены специальные разъемы DIMM. Современные платы обычно имеют 2 или 4 слота под память DDR4 или DDR5. Основные характеристики слотов памяти:

  • Тип памяти (DDR4/DDR5)
  • Максимальная частота работы
  • Максимальный объем памяти
  • Количество каналов (обычно 2)

При установке модулей памяти важно соблюдать парность для работы в двухканальном режиме. Это позволяет повысить производительность системы.

Разъемы питания материнской платы

Для подключения блока питания на материнской плате предусмотрены следующие разъемы:

  • 24-контактный основной разъем питания ATX
  • 4-pin или 8-pin разъем питания процессора
  • 6-pin разъем дополнительного питания PCI-E (опционально)

Правильное подключение всех разъемов питания критически важно для стабильной работы системы. Недостаточное питание может привести к нестабильности и сбоям.

Слоты расширения PCI-Express

Слоты PCI-Express используются для подключения карт расширения, таких как видеокарты, звуковые карты, сетевые адаптеры и т.д. Основные типы слотов PCI-E:


  • PCI-Express x16 — для видеокарт
  • PCI-Express x1 — для других карт расширения
  • PCI-Express x4 — для высокоскоростных накопителей и сетевых карт

Современные материнские платы обычно имеют несколько слотов PCI-E разного формата. Самый длинный слот x16 предназначен для установки мощной видеокарты.

Разъемы для подключения накопителей

Для подключения жестких дисков и SSD-накопителей используются разъемы SATA:

  • SATA III — пропускная способность до 6 Гбит/с
  • SATA II — пропускная способность до 3 Гбит/с

Современные платы имеют 4-8 портов SATA. Для высокоскоростных NVMe SSD используются слоты M.2, которые обеспечивают скорость до 32 Гбит/с.

USB-разъемы на материнской плате

Материнские платы оснащаются внутренними разъемами для подключения портов USB на корпусе компьютера:

  • USB 2.0 — скорость до 480 Мбит/с
  • USB 3.0/3.1 Gen1 — скорость до 5 Гбит/с
  • USB 3.1 Gen2 — скорость до 10 Гбит/с
  • USB 3.2 Gen2x2 — скорость до 20 Гбит/с

Также на задней панели платы расположены внешние порты USB разных стандартов. Количество и тип портов зависит от модели платы.


Аудиоразъемы на материнской плате

Для подключения акустических систем и микрофона на материнской плате предусмотрены аудиоразъемы различного назначения:

  • Линейный выход (зеленый) — для подключения колонок или наушников
  • Линейный вход (голубой) — для подключения источников звука
  • Микрофонный вход (розовый) — для подключения микрофона
  • Центральный/сабвуфер (оранжевый)
  • Тыловые колонки (черный)
  • Боковые колонки (серый)

Современные платы поддерживают многоканальный звук 5.1 или 7.1. Цветовая маркировка упрощает подключение акустических систем.

Сетевой разъем RJ-45

Для подключения компьютера к локальной сети или интернету используется стандартный разъем RJ-45. Большинство современных плат имеет встроенный сетевой адаптер со скоростью 1 Гбит/с или 2.5 Гбит/с. Более производительные платы могут оснащаться 5G или 10G сетевыми адаптерами.

Видеовыходы на материнской плате

Многие материнские платы оснащаются интегрированным видеоядром и имеют видеовыходы на задней панели:

  • HDMI — цифровой интерфейс для передачи видео и аудио
  • DisplayPort — высокоскоростной цифровой видеоинтерфейс
  • VGA — аналоговый видеоинтерфейс (устаревший)
  • DVI — цифровой видеоинтерфейс

При использовании дискретной видеокарты эти разъемы обычно не задействуются. Но они могут пригодиться при отладке системы.


Как правильно подключать компоненты к материнской плате

При сборке компьютера важно правильно подключить все компоненты к материнской плате:

  1. Установите процессор в сокет, соблюдая ориентацию
  2. Установите модули памяти в слоты DIMM попарно
  3. Подключите основной 24-pin разъем питания и 4/8-pin разъем питания процессора
  4. Установите видеокарту в слот PCI-Express x16
  5. Подключите жесткие диски и SSD к разъемам SATA
  6. Подключите разъемы передней панели корпуса (питание, индикаторы, аудио, USB)
  7. Подключите кулеры к разъемам для вентиляторов

Внимательно изучите руководство к материнской плате перед началом сборки. Это поможет избежать ошибок и повреждения компонентов.


Разъемы на материнской плате компьютера:какие бывают, назначение

Приветствую всех, уважаемые читатели блога Pc-information-guide.ru! В предыдущих своих статьях, а конкретно — в этой, я упоминал про некие порты или разъемы, которыми буквально «нашпигована» любая современная материнская плата. Так вот, в этой статье попытаемся вместе с вами разобраться в назначении этих разъемов.

Схема

Разъемы на материнских платах могут располагаться, как внутри корпуса компьютера (их мы не видим), так и снаружи — на задней и передней части системного блока. Последние — зачастую дублируют друг друга для удобства подключения различных устройств. Вся информация, которая пойдет ниже, актуальна и в том случае, если у вас ноутбук, потому что его порты ничем не отличаются от таковых на обычном ПК.

Содержание

  • 1 Для комплектующих
    • 1.1 Процессор
    • 1.2 ОЗУ
    • 1.3 Видеокарта
    • 1.4 Жесткий диск
    • 1.5 Питание
    • 1.6 Охлаждение
    • 1.7 Дополнительные устройства
  • 2 На передней панели системного блока
  • 3 На задней стенке системного блока
    • 3. 1 PS/2
    • 3.2 COM порт
    • 3.3 USB порты
    • 3.4 Сеть и интернет
    • 3.5 Видео
    • 3.6 Аудио
  • 4 Характерные для ноутбука

Для комплектующих

И это является первой категорией разъемов, пожалуй, самой обширной из всех. В неё входит большое количество разъемов на материнской плате компьютера. Если вы уже знакомы с устройством компьютера, то должны знать, что материнская плата является самой главной «платой» в компьютере, ведь к ней подключаются все остальные компоненты, такие как: процессор, видеокарта, оперативная память и другие. Поэтому, для всех этих устройств предусмотрены свои разъемы.

Процессор

Процессорный разъем на материнской плате компьютера еще часто называют «сокетом» (от англ. — «socket»). Давайте представим, что сокет — замок, а процессор — ключ от него. Получается, что для отдельно взятого замка подойдет лишь свой ключ. Только в нашем случае, к условному «замку» может подойти одновременно несколько «ключей» (процессоров). Понимаете о чём я? Каждый сокет ограничивает количество процессоров, которые могут быть в него установлены. У меня уже была отдельная статья про сокеты, рекомендую почитать.

Определить местоположение сокета легко, он выглядит как большой квадрат с множеством «дырок», либо «штырьков», и находится практически в самом центре платы — ближе к её верху. Для разных фирм процессоров используются свои сокеты, например, для Intel подходят следующие типы сокетов:

  • Socket 1150
  • Socket 1155
  • Socket 1356
  • Socket 1366
  • Socket 2011

А вот процессоры от AMD используют вот такие сокеты:

  • Socket AM3
  • Socket AM3+
  • Socket FM1
  • Socket FM2

ОЗУ

Для оперативной памяти на материнской плате также предусмотрен свой разъем, а точнее несколько. Они имеют продолговатую форму и располагаются чуть правее процессора, а их количество, как правило, не превышает 4-х штук. На момент написания этой статьи, в мире повсеместно уже используется память типа DDR3, хотя кое где еще встречаются и DDR2. Про все их отличия можно почитать вот здесь.

Сейчас же, нас интересует только то, что для DDR2 и DDR3 предусмотрены свои порты. И нельзя просто так взять и установить память DDR2 в порт для DDR3, она просто туда не войдет. К слову, эти различия в портах заметны даже визуально. А еще, при взгляде сверху можно заметить различный окрас этих разъемов, например из 4-х портов под ОЗУ — два из них окрашены в один цвет, а два других — в другой цвет. Это так называемый «двухканальный» режим.

Видеокарта

Существует и для видеокарты свой разъем на материнской плате. Когда-то, давным давно, для подключения видеокарты активно использовался интерфейс «AGP», который затем был успешно заменен на «PCI e x16» или «PCI express x16». В данном случае цифра 16 — количество линий. Бывают еще x4 и x1, но в них видеокарту уже не установишь.

Разъемы видеокарты располагаются в нижней части материнской платы, причем их может быть несколько, я имею в виду PCI express x16. Правда, такое встречается не часто, лишь на «игровых» материнский платах, а все это нужно для создания SLI, либо Cross Fire. Это когда несколько видеокарт, часто не более двух, подключаются к материнке и работают параллельно, то есть их мощность объединяется, грубо говоря.

Жесткий диск

В качестве интерфейса для подключения жесткого диска к материнской плате очень часто используют кабель «SATA», который подключается к соответствующему разъему. Есть и другие варианты подключения, такие как: IDE и FDD, например. FDD уже не используется, раньше он служил для подключения Floppy дисковода, куда вставлялись дискеты. А вот IDE в прошлом был основным вариантом подключения жестких дисков, пока ему на замену не пришел разъем «сата».

Сейчас даже дисководы оптических дисков (компакт-дисков) подключаются к материнской плате при помощи сата разъема. Есть различные поколения Sata, которые выглядят одинаково, но отличаются скоростью передачи данных. Также, существуют разновидности разъема Sata — «eSata», «mSata», которые отличаются уже конструктивно. Кроме того, некоторые HDD можно подключать и через USB порт, не говоря уж про «SCSI», или не менее экзотический «Thunderbolt».

Рекомендую почитать: интерфейсы жесткого диска

Питание

На материнской плате разъемы питания находятся в двух местах: рядом с оперативной памятью (24-х контактный разъем) и чуть выше процессорного сокета (питание процессора — видно на схеме в самом начале статьи). Если хотя бы один из этих разъемов не подключить — компьютер не будет работать. На старых материнских платах (до 2001–2002 г.) этот разъем имел всего 20 контактов, сейчас же их количество может быть в диапазоне 24–28. Это и есть основной разъем питания материнских плат.

Охлаждение

Без охлаждения ни один компьютер не сможет работать длительное время, поэтому для эффективного охлаждения в компьютере установлены кулеры (вентиляторы), самый главный из них предназначается для охлаждения процессора и установлен прямо на нем. Для питания этих вентиляторов на материнской плате предусмотрены специальные разъемы, имеющие два, три или четыре контакта:

  • 2 контакта — это обычный кулер;
  • 3 контакта — вентилятор с тахометром;
  • 4 контакта — кулер, использующий широтно-импульсный преобразователь, который позволяет изменять скорость его вращения.
    Процессорный кулер подключается как раз к этому разъему.

При желании обычные вентиляторы (без возможности контроля оборотов) можно запитать от разъема «Molex» блока питания. Такое может понадобиться в том случае, если на материнской плате нет свободных разъемов для кулеров.

Дополнительные устройства

В это число входят разнообразные дополнительные платы расширения: аудиокарты, сетевые карты, RAID-контроллеры, ТВ-тюнеры и так далее. Все они могут подключаться к материнской плате через PCI разъем, но не который «express», а обычный. Сюда же надо отнести разъем круглой формы для батарейки «CMOS», из-за которой время на компьютере не сбивается каждый раз при выключении, как не сбиваются и настройки биоса.

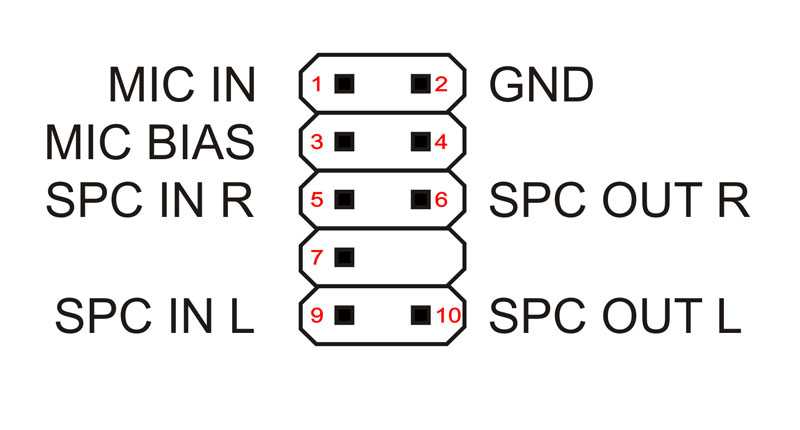

Обратите внимание на штекер разъема CD IN на материнской плате, он необходим для подключения CD приводов с возможностью прослушивания компакт дисков и управлением — переключением треков вперед\назад. Где-то рядом торчат штырьки, подписанные как «SPDIF» — этот разъем можно использовать для подключения домашнего кинотеатра, например. Для этого заказывается специальная планка с этим портом, которая крепится к задней стенке системного блока, планка соединяется с материнкой посредством кабеля.

Порт SPDIF, как правило, присутствует на дорогих материнских платах. На бюджетные модели он не ставится, однако на самой плате можно найти контакты, предназначенные для подключения этого порта.

На передней панели системного блока

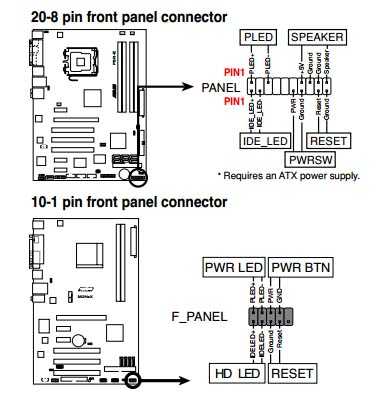

На передней панели любого современного (и не очень) компьютера для удобства расположены несколько USB разъемов, а также вход для подключения наушников и микрофона — последний, обычно окрашен в розовый цвет. Но, как вы понимаете, эти разъемы сами по себе работать не будут, их необходимо подключить с помощью проводов к материнской плате. Для этого не ней предусмотрены контакты, которые подписаны соответствующим образом.

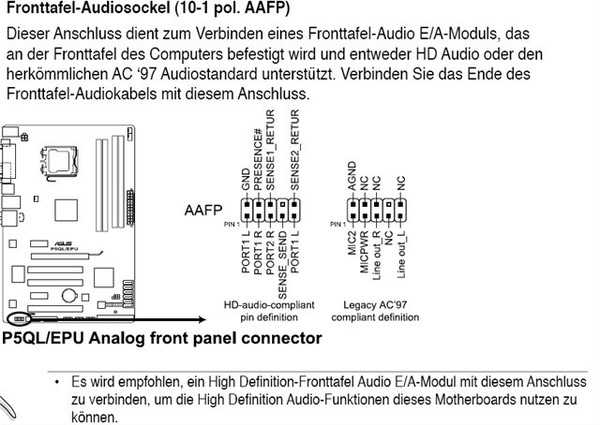

Те же манипуляции необходимо проделать и с аудио выходами (группа контактов «FP Audio» или «Front Panel Audio»), а так же с картридером — если он установлен на передней панели.

Картридер — это крайне удобное устройство для чтения карт памяти и его нужно присоединить с помощью проводов к штырькам, предназначенным для подключения USB портов.

А еще на передней панели частенько можно встретить порт IEEE 1394 (FireWire), используемый для подключения цифровых устройств типа фото или видео камеры. И для него на материнской плате так же предусмотрены контакты, которые подписаны. Вообще, о том, куда что и как подключать — всегда пишут в инструкции к материнской плате, но, как видите, разобраться вполне реально и самому.

Ну вроде все (шучу), есть же еще кнопки включения\выключения компьютера и светодиодные индикаторы его работы. Для их подключения на материнской плате выделена особая область с контактами, расположенная ближе к нижней её части (рядом с батарейкой). Сразу оговорюсь, единого стандарта нет, поэтому вид и расположение этих контактов на каждой материнской плате может быть своим.

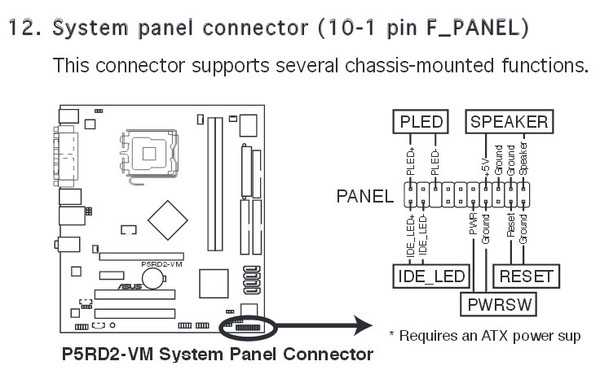

Итак, кнопка включения компьютера (Power) и кнопка перезагрузки (Reset) подключаются к материнской плате с помощью коннекторов Power switch и Reset switch — соответственно. С помощью похожих коннекторов подключается индикатор работы компьютера (Power Led) и индикатор загрузки жесткого диска (HDD Led). Выглядят эти коннекторы как небольшие пластмассовые «колодки» с двумя проводами (2 «пина»), один из них — плюс, другой — минус.

Широкое Малое

Существует два типа подключения (2 разновидности) контактных площадок на материнской плате, отведенных под кнопки и индикаторы фронтальной панели:

  • широкое подключение — самый удобный вариант;
  • малое подключение;
  • вообще без надписей. Например, многие платы фирмы MSI вообще не указывают обозначения, и разобраться с подключением там можно лишь с помощью инструкции.

На задней стенке системного блока

На задней части системного блока расположено множество разъемов, некоторые из которых полностью дублируют те, что расположены спереди. Их количество может быть абсолютно разным, опять же, все зависит от модели материнской платы.

PS/2

На сегодняшний день этот разъем считается устаревшим, однако на многих материнках он до сих пор присутствует и неплохо себя чувствует, так сказать. Используется для подключения мыши или клавиатуры. Примечательно, что существуют переходники с USB на PS/2.

COM порт

На современных материнских платах встретить разъем COM практически невозможно. Ранее, он использовался для подключения всяких принтеров и других периферийных устройств, которые сейчас уже подключаются по USB. У COM порта есть аналог — LPT, который еще менее распространен, он имеет продолговатую форму и окрашен в розовый цвет.

USB порты

Как правило, если спереди этих разъемов 4 штуки, то сзади — их как минимум не меньше. Опять же, все сделано для того, чтобы вы могли подключить одновременно как можно больше устройств к своему компьютеру. И если передние порты обычно заняты всякого рода флешками, то к задним чаще подключают «долгоиграющие» устройства, то есть которые вы не будете постоянно присоединять\отсоединять. Ну, например, это может быть клавиатура с мышью, а также принтеры, сканеры.

Есть две основных разновидности этих портов:

  1. USB 2. 0
  2. USB 3.0

Конечно же, третья версия — предпочтительнее по причине более высокой пропускной способности, такой порт даже помечается другим цветом — синим.

USB 2.0 и 3.0 — совместимы между собой.

Сеть и интернет

За сеть и за интернет отвечает один единственный разъем — «Ethernet», который еще иногда называют «RJ 45». Если присмотреться, то можно заметить, что на этом разъеме есть маленькие «окошки» — это индикаторы работы сети, когда идет передача данных они сигнализируют об этом. Если индикаторы не горят, скорее всего коннектор перестал работать и его необходимо переобжать (с помощью специальной обжимки).

Видео

Любой монитор соединяется с компьютером (материнской платой) с помощью видео разъемов, которые как раз располагаются сзади. Их разновидностей довольно много, про каждый рассказывать здесь будет не совсем уместно, тем более, что на сайте уже имеется отдельная статья про видео разъемы. По моему мнению, самыми востребованными видео портами можно назвать только три из них:

  • аналоговый порт VGA
  • цифровой DVI
  • цифровой HDMI

Остальные — не столь популярны и встречаются редко.

Аудио

Обычно — три или шесть входов для подключения нескольких колонок и микрофона. На платах бюджетного сегмента количество аудио разъемов обычно не превышает трех, но при этом, весь необходимый функционал присутствует, а это:

  1. Красный — для микрофона;
  2. Зеленый — для колонок;
  3. Голубой — для подключения внешних источников, типа телевизора, плеера или радио.

Если на вашей материнской плате шесть аудио выходов, то знайте, что остальные три используются для подключения дополнительных колонок и сабвуфера.

Характерные для ноутбука

Стоит пару слов сказать про редкие, я бы даже сказал «экзотические» разъемы, которые встречаются в ноутбуках или каких-то других устройствах, но которые не встретить на обычном ПК. Это два разъема: PCMCIA (ExpressCard) и Kensington Lock. Последний используется для защиты устройства от кражи. В разъем «Kensington Lock» вставляется специальный шнур с замком и привязывается к любому предмету, будь то стол или батарея, например. Естественно, ключи от замка есть только у вас.

ExpressCard Kensington Lock

А вот «ExpressCard» представляет собой узкую прорезь, прикрытую заглушкой, в которую вставляется некая карта расширения, на которой могут размещаться порты для подключения иных устройств. С помощью такой карты вы запросто можете добавить себе немного USB 3.0 портов в ноутбук, хотя бы потому, что на любом ноутбуке ощущается их нехватка.

Ну а на этом все, мы с вами разобрали все виды разъемов, которые только могут встретиться в компьютере, если я что-то вдруг упустил (статья то длинная, сами понимаете) — напишите об этом в комментариях. Удачи вам и до скорых встреч на страницах pc-information-guide.ru!

Что такое JFP1 и как его использовать на материнской плате

Вы когда-нибудь видели разъем JFP1 на вашей материнской плате?

В этой статье я расскажу, что такое коннектор JPF1 и что с ним можно делать.

Что такое JFP1 и когда его использовать

JFP1 расшифровывается как «Jumper Front Panel 1». Как вы, наверное, уже догадались из названия, это разъём материнской платы, используемый для настройки передней панели, включая подключение питания, сброса и подключения динамиков.

Он позволяет включать компьютер, перезагружать его и выполнять другие действия, поэтому крайне важно подключить его к кабелям передней панели корпуса. Только тогда вы сможете использовать кнопки питания или сброса на передней/верхней части корпуса ПК.

Можно ли подключить разъёмы к любому контакту JFP1

Нет, выводы для JFP1 четко обозначены на кабелях передней панели и должны совпадать с разъёмом JFP1.

При желании можно вообще не настраивать разъёмы на передней панели или настроить только некоторые разъёмы на материнской плате.

Он не будет выдавать какие-либо ошибки или что-то в этом роде. Например, если разъём JFP1 сконфигурирован без подключений на передней панели, то все разъемы на передней панели на материнской плате ни к чему не подключены. Это означает, что вы не сможете запустить компьютер или что-либо ещё, связанное с разъемами на передней панели.

Но, вы все равно можете соединить (подключить) контакты питания на разъёме JFP1, чтобы включить компьютер, если хотите.

Иногда разъемы (+) и (−) разделены – зачем

«Виноваты» производители.

Трудно поверить, что эти разъёмы существуют десятилетиями и стандартов до сих пор нет. Но так оно и есть, и именно поэтому вы видите это несоответствие.

Некоторые производители разделяют все кабели на один вариант провода, который необходимо подключать по отдельности.

У некоторых светодиодные кабели подключены, а кабели питания и перезагрузки оставлены отдельными по какой-то бессмысленной причине.

С другой стороны, вы найдёте несколько замечательных материнских плат/корпусов, у которых все кабели передней панели подключены к одному разъёму, который вы легко подключаете, вместо того, чтобы возиться с девятью разными кабелями.

Имеет ли значение, где находятся (+) и (−)

На самом деле, нет.

Но, лучше подключать положительные концы к положительным, а отрицательные к отрицательным, но это не имеет большого значения для кабелей питания и сброса. Всё будет работать нормально в любом случае.

Единственными контактами на передней панели, которые заботятся о полярности (+ или −), являются светодиодные. Поэтому убедитесь, что полярность светодиодных кабелей соответствует разъёму JFP.

Что делать, если разъёмы на передней панели слишком длинные?

Иногда разъёмы на передней панели могут быть настолько высокими, что мешают вам установить что-либо в нижней части материнской платы.

Это случилось со мной во время сборки компьютера, когда я устанавливал четыре графических процессора.

Я не смог установить четвертый, потому что кабели переднего разъёма были слишком длинными и мешали радиатору графического процессора.

К счастью, это легко исправить. Просто снимите чёрный пластиковый кожух, защищающий кабель. Затем вы можете напрямую подключить кабель к штырям, обернув кабель вокруг штырьков.

Это деликатный процесс, но его не так уж сложно сделать с помощью «твёрдых рук». Также можно использовать тонкий пинцет.

Что в итоге

Это была короткая статья о том, что такое JFP1 и для чего он используется, а также некоторые общие вопросы, которые могут у вас возникнуть об этой, по общему признанию, сложной части материнской платы.

Вывод следующий – разъём JFP1 используется для подключения некоторых кнопок на передней панели вашего корпуса, светодиодов питания и переключателей, таких как кнопки «Пуск» или «Сброс».

Часто задаваемые вопросы о JFP1

Что означает JFP1?

JFP1 означает «Jumper Front Panel 1».

Все ли материнские платы имеют разъём JFP1?

Да. Каждой материнской плате нужен способ заставить компьютер включиться и работать, для чего и нужны разъёмы JFP.

Некоторые материнские платы, используемые для целей тестирования, могут иметь кнопки «Пуск» и «Сброс» на самой материнской плате, чтобы с ними было легче работать. Но в большинстве случаев вам нужно будет подключить разъёмы передней панели или замкнуть контакты, чтобы компьютер включился.

Нужно ли подключать все разъёмы передней панели к разъёму JFP1?

Нет. Хотя будет лучше, если вы подключите их все, но вы можете подключить только разъём питания.

Технически вы можете ничего не подключать и замыкать контакты питания, чтобы включить компьютер. Я так делаю, когда тестирую машину. Но если вы планируете использовать компьютер какое-то время, я бы рекомендовал подключить хотя бы разъём питания.

Все ли материнские платы имеют одинаковые разъёмы на передней панели?

В общем, да. Но у некоторых производителей есть проприетарные материнские платы и/или разъёмы, но обычно они оставляют базовые разъёмы прежними.

Распиновка питания ATX 24 pin 12V

24-контактный разъем питания ATX сегодня является стандартным разъемом питания материнской платы в компьютерах.

Сам разъем представляет собой разъем Molex 39-01-2240, часто называемый Molex Mini-fit Jr.

Распиновка 24-контактного разъема питания ATX 24 В (ATX v2.2)

Ниже приведена полная таблица выводов для стандартного 24-контактного разъема 12 В блока питания ATX, начиная с версии 2. 2 спецификации ATX (PDF) .

Если вы используете эту таблицу выводов для проверки напряжений источника питания , имейте в виду, что напряжения должны находиться в пределах допустимых отклонений ATX .

Описание контактов для 24-контактных разъемов питания ATX 24 В
ШтырьимяЦвет проводаОписание
1+ 3.3Vапельсин+3,3 В постоянного тока
2+ 3.3Vапельсин+3,3 В постоянного тока
3COMчерныйземля
4+ 5Vкрасный+5 В постоянного тока
5COMчерныйземля
6+ 5Vкрасный+5 В постоянного тока
7COMчерныйземля
8PWR_ONСерыйПитание Хорошее
9+ 5VSBПурпурный+5 В в режиме ожидания
10+ 12В1желтый+12 В постоянного тока
11+ 12В1желтый+12 В постоянного тока
12+ 3. 3Vапельсин+3,3 В постоянного тока
13+ 3.3Vапельсин+3,3 В постоянного тока
14-12Всиний-12 В постоянного тока
15COMчерныйземля
16PS_ON #зеленыйПитание включено
17COMчерныйземля
18COMчерныйземля
19COMчерныйземля
20Северная Каролинабелый-5 В постоянного тока (опционально — удалено в ATX12V v2.01)
21+ 5Vкрасный+5 В постоянного тока
22+ 5Vкрасный+5 В постоянного тока
23+ 5Vкрасный+5 В постоянного тока
24COMчерныйземля

Выводы для 15-контактного разъема питания SATA , 4-контактного периферийного разъема питания , 4-контактного разъема для дисковода гибких дисков и других разъемов блока питания ATX можно увидеть в нашем списке таблиц контактов блока питания  ATX .

Дополнительная информация о 24-контактном разъеме блока питания ATX 24 В

24-контактный разъем питания ATX 24 В можно подключать только в том случае, если на материнской плате указано определенное направление. Если вы внимательно посмотрите на следующую иллюстрацию, вы увидите, что контакты имеют уникальную форму, форму, которой материнская плата соответствует только в одном направлении.

Lifewire / Алекс Дос Диас

Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей разводкой, как 24-контактный разъем, но с опущенными контактами 11, 12, 23 и 24. Это означает, что новый 24-контактный источник питания полезен для материнских плат, которым требуется больше энергии, и поэтому устраняет необходимость в источниках питания ATX 12 В для обеспечения вспомогательного кабеля питания (хотя некоторые все еще могут).


Как вручную проверить источник питания с помощью мультиметра

24-контактный и 20-контактный Совместимость

Дополнительные четыре контакта обычно являются съемными (как вы, вероятно, можете видеть в нижней части изображения выше), что позволяет использовать его с 20-контактным разъемом материнской платы. Дополнительный блок контактов просто висит над разъемом материнской платы — они не подключаются к другому слоту. Некоторые материнские платы допускают обратное: использовать более старый 20-контактный кабель питания для подключения 24-контактной материнской платы.

Если вам нужно использовать 24-контактный разъем питания на материнской плате, которая принимает только 20-контактный кабель, существует ряд онлайн-магазинов, где вы можете купить 24-контактный или 20-контактный адаптер, например, этот адаптер StarTech у Amazon . Хотя материнская плата, по-видимому, принимает все 24 контакта с использованием адаптера этого типа, это, конечно, означает, что дополнительные четыре контакта не используются.

Кодовое (условное) обозначение разъёмов — КиберПедия

Навигация:

Главная Случайная страница Обратная связь ТОП Интересно знать Избранные

Топ:

Комплексной системы оценки состояния охраны труда на производственном объекте (КСОТ-П): Цели и задачи Комплексной системы оценки состояния охраны труда и определению факторов рисков по охране труда. ..

Отражение на счетах бухгалтерского учета процесса приобретения: Процесс заготовления представляет систему экономических событий, включающих приобретение организацией у поставщиков сырья…

Проблема типологии научных революций: Глобальные научные революции и типы научной рациональности…

Интересное:

Наиболее распространенные виды рака: Раковая опухоль — это самостоятельное новообразование, которое может возникнуть и от повышенного давления…

Финансовый рынок и его значение в управлении денежными потоками на современном этапе: любому предприятию для расширения производства и увеличения прибыли нужны…

Аура как энергетическое поле: многослойную ауру человека можно представить себе подобным…

Дисциплины:

Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

⇐ ПредыдущаяСтр 2 из 2

Распиновка разъемов материнской платы

Разъемы для подключения звука

Количество этих разъемов может быть разным. Кроме этого они могут быть продублированы на компьютере и находиться как сзади корпуса, так и на передней панели. Эти разъемы обычно сделаны разных цветов.

  • Салатовый — служит для подключения одной пары стерео-колонок.
  • Розовый — подключение микрофона.
  • Голубой — линейный вход для подключения других аудиоустройств и записи с них звука на компьютер.

При этом, если у вас два или три зеленых разъемов на компьютере, вы можете одновременно подключить к ним и колонки и наушники и в настройках компьютера выбирать на какое устройство выводить звук. Программное обеспечение звуковых карт может предоставлять возможность переопределять назначение звуковых разъемов. Звуковые разъемы остальных цветов служат для подключения дополнительных колонок.

Разъемы данных (Южный мост)

IDE (Integrated Drive Electronics)

По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов.

SATA и eSATA разъёмы

Одно и тоже, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов.

MSATA разъем — Разновидность SATA разъема, задумана специально для твердотельных дисков (SSD), которые пришли на смену механическим жестким дискам. SSD диски с таким интерфейсом стоят в компьютерах, ноутбуках, серверах, видеорегистраторах и др. компьютерной технике.


DVD slim sata

DVD slim sata (распиновка стандарта мини сата).

Распиновка USB-разъемов в ПК

Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

USB 2.0 серии A, B и Mini

USB 2.0 Микро USB

USB 2.0 на материнке

Схема USB-разъемов 3.0

USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.

USB 3.0 на материнке

Распиновка AT клавиатуры

Цвета у производителей ПК не унифицированы. Например, у одних разъём подключения клавиатуры может быть фиолетовый, у других – красный или серый. Поэтому обращайте внимание на специальные символы, которыми помечены разъёмы. Эти разъемы служат для подключения мыши (салатовый разьем) и клавиатуры (сиреневый разьем). Бывают случаи когда разъем один, наполовину окрашен в салатовый цвет, другая половина — в сиреневый — тогда в него можно подключать как мышь, так и клавиатуру.

Распиновка COM, LPT, GAME, RJ45, PS/2

Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

Схема заглушки для тестирования COM-порта.

RS-232 модемный кабель

⇐ Предыдущая12

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого. ..

Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства…

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим…

Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни…



Распиновка разъёмов материнской платы

Основные порты системной платы и их распиновка

Присутствующие на «материнках» контакты можно разделить на несколько групп: разъёмы питания, подключения внешних карт, периферийных устройств, и кулеров, а также контакты передней панели. Рассмотрим их по порядку.

Питание

Электричество на материнскую плату подается через блок питания, который подключается через специальный разъём. В современных типах системных плат их есть два типа: 20 pin и 24 pin. Выглядят они вот так.

В некоторых случаях к каждому из основных контактов добавляются еще четыре, для совместимости блоков с разными системными платами.

Первый вариант — более старый, его сейчас можно найти на материнских платах выпуска середины 2000-ых годов. Второй на сегодняшний день является актуальным, и применяется почти повсеместно. Распиновка данного разъёма выглядит так.

К слову, замыканием контактов PS-ON и COM можно проверить работоспособность блока питания.

Периферия и внешние устройства

К разъёмам для периферии и внешних устройств относятся контакты для жесткого диска, порты для внешних карт (видео, аудио и сетевой), входы типов LPT и COM, а также USB и PS/2.

Жесткий диск Основной используемый сейчас разъём для жесткого диска – SATA (Serial ATA), однако на большинстве материнских плат присутствует также порт IDE. Основное отличие данных контактов заключается в скорости: первый ощутимо быстрее, однако второй выигрывает за счет совместимости. Коннекторы легко различить по внешнему виду — они выглядят так.

Распиновка каждого из указанных портов само собой отличается. Вот так выглядит распиновка IDE.

Кроме данных вариантов, в некоторых случаях для подключения периферии может использоваться вход типа SCSI, однако на домашних компьютерах это большая редкость. К тому же большинство современных приводов оптических и магнитных дисков также используют данные типы разъёмов. О том, как правильно их подключать, мы поговорим в другой раз.

Внешние карты На сегодняшний день главным разъёмом для подключения внешних карточек является PCI-E. К данному порту подходят звуковые платы, GPU, сетевые карты, а также диагностические POST-card. Распиновка данного разъёма выглядит вот так.

Периферийные слоты Старейшими портами для подключаемых извне устройств являются LPT и COM (иначе последовательный и параллельный порты). Оба типа считаются уже устаревшими, однако все еще применяются, например, для подключения старого оборудования, заменить которое на современный аналог не представляется возможным. Распиновка данных коннекторов выглядит так.

Клавиатуры и мыши подключаются к портам типа PS/2. Этот стандарт также считается устаревшим, и массово заменяется на более актуальный USB, однако ПС/2 предоставляет больше возможностей для подключения управляющих устройств без участия операционной системы, потому еще в ходу. Схема контактов данного порта выглядит так.

Обратите внимание, что входы для клавиатуры и мыши строго разграничены!

Представителем еще одного типа разъёмов является FireWire, он же IEEE 1394. Этот тип контакта является своего рода предтечей Universal Series Bus и используется для подключения некоторых специфических мультимедиа-устройств вроде видеокамер или DVD-плееров. На современных материнских платах он встречается редко, однако на всякий случай мы покажем вам его распиновку.

Внимание! Несмотря на внешнюю схожесть, порты USB и FireWire несовместимы!

USB на сегодня является самым удобным и популярным разъёмом для подключения периферийных устройств, начиная от флешек и заканчивая внешними цифро-аналоговыми преобразователями. Как правило, на материнской плате присутствует от 2 до 4 портов такого типа с возможностью увеличения их количества путем подключения передней панели (о ней ниже). Доминирующим типом ЮСБ сейчас является тип А 2.0, однако постепенно производители переходят на стандарт 3.0, схема контактов которого отличается от предыдущей версии.

Передняя панель Особняком стоят контакты для подключения передней панели: вывода на лицевую часть системного блока некоторых портов (например, линейного выхода или 3,5 mini-jack). Процедура подключения и распиновка контактов уже рассмотрена на нашем сайте.

Заключение

Мы с вами рассмотрели распиновку важнейших контактов на материнской плате. Подводя итоги, отметим, что изложенной в статье информации достаточно для рядового пользователя.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Подключение передней панель к материнской плате

В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.

Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).


Рис. №1. Разъемы передней панели.


Рис № 2.0. Разъем передней панели на материнской плате.


Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.


Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.


Рис № 3. Распиновка контактов передней панели на материнской плате

Пошаговая инструкция подключения

  1. Открытие компьютерного корпуса.
    Перед тем, как подключить материнку, снимаются одна и вторая боковые части системного блока. Это обеспечит комфортный доступ к внутренностям ПК и к самой плате в частности.


    Также существует и такой вариант, как вытянуть панель прямо из самого системника, упростив тем самым установку новой комплектующей. Это позволит проводить все основные процедуры с удобством. Однако не каждый корпус оснащен извлекаемой панелью для «материнки».

    — Как правило, данная деталь прикручена с помощью двух болтов, которые надо отложить подальше, чтобы случайно не потерять.

    — Установка «материнки» представляет собой сборку абсолютно нового ПК. Если же вы хотите улучшить электронику, то нужно будет переустановить и ОС, включая форматирование системных дисков. Переустановка материнской платы невозможна без сопутствующих обновлений.

  2. Следующий очень важный момент – это заземление
    . Нельзя приступать к взаимодействию с внутренней частью ПК и материнкой в том числе, предварительно не разрядив электрический заряд. Как вариант, избавиться от электростатики можно всего лишь дотронувшись до воды из-под крана. Антистатический браслет помогает предотвратить нанесение вреда техническому оборудованию. Поэтому работать лучше всего в нем.
  3. Замена панели разъемов
    . Она находится с задней стороны корпуса, где выходят все разъемы ко всем имеющимся периферийным устройствам, монитору и прочему. Вероятнее всего, на данном этапе у вас же будет установлена базовая панель. Ее следует заменить новой, что идет совместно с материнской платой.

    — Сначала нужно надавить на каждый угол панели, тем самым закрепив ее в корпусе. Делать это надо до щелчка, который говорит о том, что деталь встала на свое место.

    — Следует обязательно удостовериться, что панель устанавливается правильной стороной. Для этого надо сопоставить ее с местоположением разъемов на материнке.

  4. Ищем стойки
    . Эти элементы не позволяют плате касаться непосредственно корпуса. Их основная функция заключается в том, чтобы предотвращать замыкание и способствовать охлаждению платы. Есть такие модели корпуса, которые продаются уже вместе с подобными стойками, другие же нет, но это не столь важно, поскольку в комплекте с «материнкой» должны идти ее собственные, которые можно в дальнейшем задействовать при установке.
  5. Установка стоек.
    Сначала сопоставляются все отверстия, находящиеся на плате, вместе с расположением стоек на лотке. Каждая такая деталь отличается от остальных, поэтому отверстия на всех них будут размещены по-разному. Далее нужно поместить материнку таким образом, чтобы видеть, куда именно можно установить стойки. Они должны быть размещены в каждое имеющееся на плате отверстие.


    — Большая часть стоек закручивается в специально предназначенные для этого места, однако некоторые из них могут быть просто воткнуты в виде затычек.

    — Не каждая материнка может крепиться посредством имеющихся в ней отверстий.

    — Нужно стараться устанавливать максимальное число стоек, тем не менее, нельзя превышать допустимую норму. При этом каждая из них должна быть вставлена в специально предназначенное для этого отверстие.

  6. Установка «материнки» на стойки
    , которые вместе с отверстиями выравниваются по отношению один к одному. В случае, когда извлечь панель из корпуса невозможно, то, как вариант, придется осторожно установить материнскую плату сзади системника, в непосредственной близости с панелью разъемов. Делается это с помощью обыкновенных болтов.

    Завинтить нужно прочно, однако не чересчур туго. Очень важно соблюсти здесь меру. К тому же, не стоит делать это посредством отвертки, работающей от сети.

    — Отверстия без металлических элементов нужно накрыть кусочками картона. Это делается для полноценной изоляции материнки от крепежных элементов. В идеале, отверстия, выполненные не из металла, рациональнее не использовать вовсе.

  7. Установка всех комплектующих
    . Прежде чем установить материнскую плату и разместить внутри системного блока ее панель, нужно вмонтировать модуль оперативки, а также центральный процессор с кулером. Рекомендуется выполнять эту процедуру на данном этапе, это позволит существенно облегчить доступ ко всем необходимым деталям. Если материнка не вставлена в извлекаемую панель, то монтаж деталей лучше производить по завершению подсоединения всех проводов.
  8. Подключение электрического питания
    . Как только материнская плата будет надежно закреплена, можно переходить к присоединению разных комплектующих. Однако вначале следует подключить электропитание, иначе в дальнейшем доступ до разъемов затрудниться. Обязательно надо проверить, что каждый переходник был подключен. Если вы не знаете, какой кабель и куда необходимо присоединять, то воспользуйтесь инструкцией по подаче питания, а лучше всего – доверьте эту задачу специалистам. Наши мастера готовы оперативно выполнить заказ любой сложности на профессиональном уровне.
  9. Подсоединение передней панели
    . Для того чтобы ПК можно было включить с помощью кнопок, расположенных на фронтальной части системника или же видеть, когда система выполняет доступ к винчестеру, нужно присоединить индикаторы и переключатели, размещенные на панели. Сначала надо найти следующие провода, а потом подсоединить их к подобающим контактам, расположенным на материнке.
  10. Присоединение кулеров
    . Эти корпусные и процессорные комплектующие необходимо подключить к определенным контактам материнки. Как правило, на ней имеется сразу несколько мест, предназначенных для подсоединения корпусных кулеров, а возле самого процессора есть двухразъемное отверстие специально для охладительной системы.
  11. Установка жестких дисков
    . После того как материнка будет прочно закреплена и подключена, можно подсоединять к ней HDD. При этом нужно удостовериться в том, что присоединение SATA-дисков и оптических приводов производится корректно и выполняется к SATA-портам.
  12. Установка видеокарты
    . Данная компьютерная комплектующая устанавливается в последнюю очередь. Объясняется это тем, что больше всего места необходимо именно для видеокарты, а ее установка приведет к тому, что внутренняя область корпуса станет труднодоступной. Однако не всегда этот шаг является обязательным, здесь стоит ориентироваться на ваши запросы и особенности системы.
  13. Настройка проводки
    . Когда все необходимые компьютерные комплектующие будут присоединены к новой плате, приходит время выравнивания внутренней проводки. Делается это с той целью, чтобы обеспечить свободное перемещение воздушных масс и предотвратить попадание проводов в кулеры. Для этого провода засовываются внутрь лотков, предназначенных для винчестеров, и скрепляются в один пучок. Чтобы упростить себе задачу, рекомендуется воспользоваться зажимами. Данный шаг является обязательным, и пропускать его крайне не рекомендуется.
  14. Закрытие корпуса
    . Снятые боковые панели нужно вернуть на свои прежние места и плотно прикрутить их. Далее подключаются все компьютерные провода, а также необходимые комплектующие. После, ПК нужно включить и начать установку операционной системы.

Подключение USB передней панели к материнской плате

Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.


Рис № 4.0. Полярность USB.

Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.


Рис №4.1. Подключение USB 2.0 передней панель к материнской плате.


Рис №4.2. Подключение USB 3.0 передней панель к материнской плате.


Рис №4.3. Подключение USB 2.0 к материнской плате.

Как подключить материнку к корпусу

Перед тем, как подключить материнку к корпусу, давайте проясним, что под этим выражением подразумевается соединение её с передней панелью – то есть, это кнопки старта, рестарта, динамика (если есть) и индикаторные светодиоды.

Среди всех рассмотренных выше аспектов эта мелочь является самой сложной, наверное, для многих, и какую-либо общую инструкцию о том, как подключить материнку к корпусу, я не дам, так как везде всё по-разному.

Перед тем, как подключить к материнке провода от светодиодов и кнопок панели, обратите внимание на их разъёмы, там должны маркировки, как показано на рисунке выше. Затем вам следует обратиться к инструкции подключения именно вашей платы, и подключить эти несколько проводов так, как там будет написано. Или же соответствующие обозначения будут указанны на самой плате.

На этом всё. Скажу ещё лишь, то если у вас Floppy дисковод и материнка поддерживает его подключение, то подключите его с помощью шлейфа, похожего она IDE ATA. Однако в плате, которую мы разбирали, нет такого разъёма, и его нет во всех современных платах.

Похожие статьи:

Установка жёсткого диска на компьютер – занятие не сложное и нечего пугаться, если вам предстоит…

Тип разъёмов блока питания – это одна из таких вещей, не предусмотрев которую, вам придётся…

Знания, полученные из этой статьи о видах материнских плат для ПК, понадобятся при сборке своего…

4 Comments

Ребята помогите подключить переднюю панель к мат плате там написанно, но я не понимаю. Пожалуйста кто нибудь

Будет лучше, если вы проиллюстрируете то, что вам не понятно.

Как я могу вам проилюстрировать? Вот мой ватсап 89244138899 там я смогу отправить фото и видео если это потребуется, за помощь я в знак благодарности пополню ваш счет баланса если вы позволите

Я имел в виду, что вы сюда могли бы прислать фото проблемы. Но ладно, пусть ваш Whatsapp остаётся тут, может кто-то вам откликнется.

Источник

Подключение аудио передней панели к материнской плате

Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.

В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.


Рис №5.0. Подключение аудио к материнской плате.

Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.


Рис №5.1. Вид штекера аудио на материнской плате.

Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.

Похожие главы из других книг

Здесь также необходимо воспользоваться схемой, которая указана в инструкции к материнской плате. Не забываем и про USB-разъемы на корпусе. Он представлен в единственном числе, так что запутаться здесь невозможно.


При стандартном расположении F-панели, результат должен получиться таким: Итоговый результат Однако, на этом процесс не окончен. Установка материнской платы Установка материнской платы — самый сложный этап сборки компьютера.


В комплекте к вашей материнской плате должна идти прямоугольная планка с различными отверстиями под разъемы платы, служащие для подключения таких внешних устройств, как монитор, колонки, клавиатура, мышь и др. Дополнительной наградой за аккуратность и последовательность действий при выполнении работы станет идеально работающий компьютер и чувство гордости за свои достижения. Самый большой контактный кабельный разъем ATX Power отвечает за подачу питания к материнской плате. Подключение питания процессора Центральный процессор ставится на отведенное для него гнездо, а на него надевается радиатор с кулером.


При выборе новой материнской платы под существующие у вас устройства, необходимо учитывать следующие элементы Положите корпус правой боковой стенкой вниз. Подключение коннекторов Подключение коннекторов позволяет соединить МП с передней панелью системного блока.


Закрываем прижимную рамку защитная крышечка на ней должна будет при этом отлететь, ее можно выбросить. Ниже будет представлена расшифровка обозначений: Power SW — позволяет включать и выключать ПК; Reset SW — отвечает за перезагрузку системы в случае необходимости; Power LED — подсоединяются к специальным лампочкам, которые загораются при запуске системы, обозначая то или иное действие.

Подключение материнской платы к системному блоку Обычно разъемы располагаются в правой части МП. Как правило, располагается недалеко от слотов оперативной памяти.

Самое сложное — снять процессор и его радиатор. Она содержит всевозможные контроллеры, порты, слоты, системную логику, стабилизаторы и другие компоненты и является, по сути, 3. Заодно уже желательно убрать в корпусе все скопившуюся там пыль. Если у вас все же возникли проблемы — сверьтесь с инструкцией, которая прилагается к МП. Нужно разобраться, как правильно подсоединить шлейфы и подключить другие органы управления. Ошибка допущенная при сборке ПК и её фатальные последствия — Обзор

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного – кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря “большей прожорливости” в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата

подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981

(по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA)

для накопителей всех видов.

Обычно, для питания накопителей

, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD – SATA HDD).

Центральному процессору

необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте

нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов

, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров

.

Маркировка для проводов БП

Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.

Коннектор мат. платы

Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.

Разновидности и основные функции материнской платы

Собственно, основных задач у системной платы две:

  • Обеспечение электропитанием установленных компонентов (с оговорками, о которых позже).
  • Обеспечение связи между компонентами ПК для их успешного функционирования и взаимодействия.

Упрощая, можно сказать, что материнской плате надо накормить/напоить «детей» (установленные компоненты – CPU, модули памяти, видеокарту и т. п.) и отправить их играться самих по себе и всех вместе под собственным внимательным присмотром.

Конечно же, есть и другие функции. Например, материнская плата предоставляет физическое место для установки устройств и их надежную фиксацию. Или не их самих, но хотя бы кабелей, связывающих какой-то девайс с материнкой.

Материнские платы различаются по размеру в зависимости от разнообразия задач, которые требуется выполнять, и соответствующего набора и номенклатуры компонентов, которые могут/должны быть использованы. Обычно говорят, что они имеют такой-то форм-фактор. Наиболее распространенными являются:

  • Mini-ITX – размер 170х170 мм.
  • MicroATX (mATX, uATX, µATX) – размер 244×244 мм.
  • ATX (Advanced Technology Extented) – размер 305х244 мм. Для крепления к корпусу имеют 8-9 отверстий.
  • E‑ATX (Extented) – увеличенный вариант «просто» ATX размером 305х330 мм.

Есть и другие форм-факторы, например, Mini-STX, серверные платы и т. п.. Это специфические продукты, и в домашнем или офисном компьютере используются редко. Также не рассматриваю материнские платы для ноутбуков. Классификации они не поддаются и могут иметь самые замысловатые формы и размеры, ибо изготавливаются под конкретную модель переносного ПК.

Размеры накладывают ограничения на функционал. Чем меньше плата, тем сложнее разместить на ней большое количество разъемов и прочих компонентов. Сегодня за основу возьму наиболее ходовой форм-фактор, ATX. Он позволяет разместить почти все, что необходимо.

Для примера буду рассматривать популярную и весьма удачную модель Gigabyte Z390 Aorus Pro. Если чего-то на ней нет, то примеры будут взяты от других материнок, о чем упомяну.

Подключение передней панель к материнской плате

В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.

Подключение главного кабеля питания материнской платы

Самым крупным кабелем является именно этот. Он состоит из двадцати разъемов (пинов), а в дополнение к нему прилагаются еще 4 отдельных разъема. Получается, что материнская плата подключается через 24 разъема. А так как из блока питания выходит единственный провод с таким количеством пинов, то и ошибиться в его определении вы не сможете. Кроме того, на конце коннектора есть специальная защелка, которая не позволяет вставить кабель в разъем неправильно.

При подключении убедитесь, что эта конструкция вошла в гнездо и защелкнулась.

Подключение USB передней панели к материнской плате

Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.

Рис № 4.0. Полярность USB.

Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.

Рис №4.1. Подключение USB 2.0 передней панель к материнской плате. Рис №4.2. Подключение USB 3.0 передней панель к материнской плате. Рис №4.3. Подключение USB 2.0 к материнской плате.

Основные устройства при подключении к материнке

1. Закрепление материнской платы на корпусе.

Обычно есть 4 стойки (иногда больше, но 4 будет достаточно), на которые и нужно закрепить материнскую плату болтами. С этой процедурой проблем возникнуть не может, т. к. главное и единственное условие – уметь пользоваться отвёрткой. Затягивать болты нужно плотно, но без прикладывания чрезмерных усилий, чтобы не сломать материнскую плату. Если устройство будет стабильно держаться в корпусе и не «ездить», этого более чем достаточно.

2. Питание.

Первым делом, касательно устройств, следует подключить блок питания. Его установка на корпусе не вызывает проблем. Так как множество оставшихся кабелей будут подключаться к другим устройствам, помимо самой материнской платы. Это обеспечит беспрепятственный доступ к присоединению остальных устройств.

Подключить блок питания следует коннектором на 24 контакта (иногда 20). Перепутать его с другими шлейфами не получится (он такой один). Выглядит этот коннектор следующим образом:

Гнездо для блока питания обычно находится на краю материнской платы. Перепутать его невозможно – это единственный разъём такой ширины на два ряда. Никакое другое устройство подключить туда не получится. При подсоединении следует делать это аккуратно, слегка надавливая – до щелчка, чтобы защёлка на разъёме и шлейфе совпадали. Таким же образом закрепляются остальные шлейфы, имеющие фиксаторы.

Все остальные шлейфы от блока питания полностью отличаются друг от друга, поэтому не возникнет вопросов, какой именно кабель к какому устройству предназначается. Если сомневаетесь, ищите направляющие элементы и обозначения. Или воспользуйтесь документацией к приобретённому блоку питания/материнской плате.

3. Винчестер.

Шлейф от жёсткого диска бывает широким и не очень. Всё зависит от штекера. Различают две разновидности: IDE и SATA.

Выглядит IDE шлейф следующим образом:

Чёрный разъём (слева) вставляется в жёсткий диск, а синий (справа) – в материнскую плату. Вот так выглядит место на материнской плате, куда нужно вставлять IDE штекер от шлейфа (синий разъём, между двумя чёрными сверху и снизу).

Как подключить материнскую плату за 8 шагов

Друзья, пламенно приветствую вас в очередной моей статье-инструкции. На связи Ботан из WiFiGid. За всю свою жизнь я уже собрал немеренное количество компьютеров, но самое сложное, с чем может столкнуться новичок в этом деле – конечная сборка. В этой статье мне и хотелось бы поделиться с вами своим опытом, как правильно подключить материнскую плату. По шагам, в картинках, для чайников.

Но если у вас все же останутся какие-то вопросы или замечания (мир же меняется, статьи иногда устаревают) – добро пожаловать в комментарии. Будем обсуждать и дополнять.

А еще настоятельно рекомендую приготовить инструкцию к своей материнской плате – в виде книжки или скачать из интернета под свою модель. Если общие шаги понятны всегда, то распиновка передней панели порой на плате не указывается совсем – придется читать инструкцию или тратить время на переборы.

Фотографии на примере моей не очень старенькой ASUS B360K. Но на суть повествования это не повлияет.

Содержание

  1. Чего не будет в этой статье?
  2. Что будет в этой статье?
  3. Шаг 1 – Установка платы в системный блок
  4. Установка планки
  5. Установка материнской платы
  6. Шаг 2 – Подключение питания
  7. Шаг 3 – Процессор
  8. Ставим процессор в сокет
  9. Термопаста
  10. Охлаждение
  11. Питание кулера
  12. Шаг 4 – Оперативная память
  13. Шаг 5 – Подключение передней панели
  14. USB и AUDIO
  15. SPEAKER
  16. Остальные разъемы
  17. Шаг 6 – Жесткие диски
  18. Традиционные диски
  19. M.2 диски
  20. Шаг 7 – Видеокарта
  21. Шаг 8 (опционально) – Другое оборудование
  22. Тестируем сборку
  23. Завершение
  24. Задать вопрос автору статьи
