Сборка электрощита для частного дома: пошаговая инструкция и советы профессионалов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно собрать электрощит для частного дома своими руками. Какие компоненты необходимы для сборки электрощита. Какие правила безопасности нужно соблюдать при монтаже электрощита. Сколько стоит профессиональная сборка электрощита.

Содержание

Что такое электрощит и зачем он нужен в частном доме

Электрощит — это важнейший элемент системы электроснабжения любого частного дома. Он выполняет несколько ключевых функций:

Распределение электроэнергии по всем помещениям и потребителям
Защита электропроводки и оборудования от перегрузок и коротких замыканий
Учет потребления электроэнергии
Обеспечение удобного управления электроснабжением дома

Правильно собранный и установленный электрощит гарантирует безопасность и надежность всей электросети частного дома. Поэтому к его сборке нужно подходить очень ответственно.

Основные компоненты электрощита для частного дома

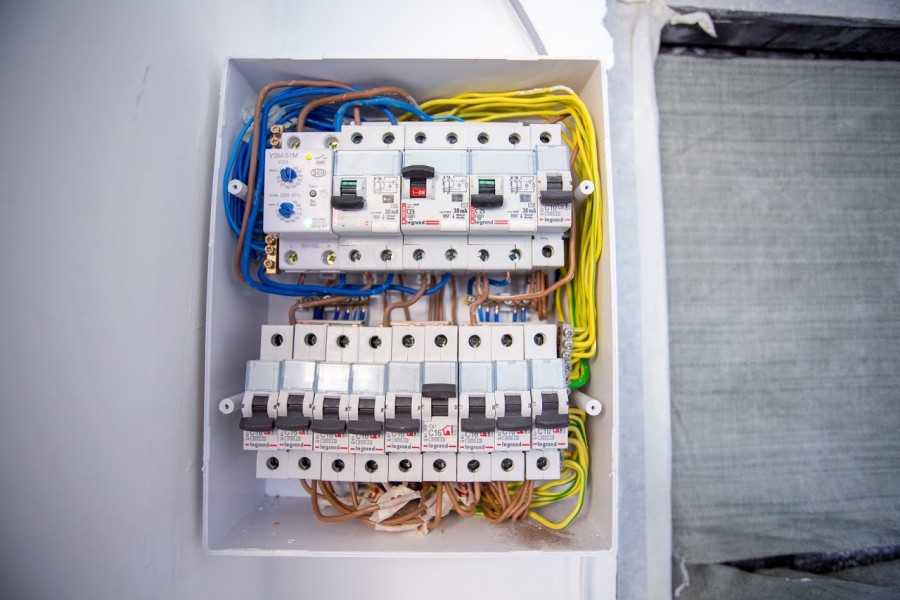

Типовой электрощит для частного дома включает следующие основные элементы:

Корпус щита (металлический или пластиковый)
Вводной автомат
Счетчик электроэнергии
Автоматические выключатели для групп потребителей
УЗО (устройство защитного отключения)
Дифференциальные автоматы
Шины для подключения нулевых и заземляющих проводников
Распределительные шины

Конкретный состав оборудования зависит от мощности вводного кабеля, количества потребителей и других факторов. Рассмотрим подробнее назначение основных компонентов.

Вводной автомат

Вводной автомат устанавливается на входе в электрощит и служит для защиты всей электропроводки дома от перегрузки и короткого замыкания. Его номинал выбирается исходя из разрешенной мощности подключения дома к электросети.

Счетчик электроэнергии

Счетчик необходим для учета потребляемой электроэнергии. В современных домах устанавливаются электронные многотарифные счетчики.

Автоматические выключатели

Автоматы защищают отдельные группы потребителей (освещение, розетки и т.д.) от перегрузок и коротких замыканий. Их номиналы подбираются в зависимости от мощности подключаемых приборов.

УЗО

Устройство защитного отключения обеспечивает защиту человека от поражения электрическим током. Оно отключает подачу электричества при утечке тока на землю.

Пошаговая инструкция по сборке электрощита

Сборка электрощита для частного дома своими руками — процесс достаточно сложный, требующий определенных знаний и навыков. Рассмотрим основные этапы:

Выбор и подготовка корпуса щита
Разметка мест установки оборудования
Монтаж DIN-реек и шин
Установка вводного автомата
Монтаж счетчика электроэнергии
Установка групповых автоматов, УЗО, дифавтоматов
Монтаж шин N и PE
Подключение проводов к оборудованию
Маркировка проводов и автоматов

Окончательная проверка и закрытие щита

Рассмотрим некоторые ключевые моменты подробнее.

Выбор корпуса электрощита

Корпус щита должен соответствовать количеству устанавливаемого оборудования и условиям эксплуатации. Для частного дома оптимально подходят пластиковые или металлические щиты со степенью защиты IP31 или IP54.

Разметка и монтаж оборудования

Перед установкой оборудования необходимо сделать разметку мест крепления DIN-реек и шин. Важно правильно рассчитать расположение элементов, чтобы обеспечить удобство подключения и обслуживания.

Подключение проводов

При подключении проводов необходимо строго соблюдать цветовую маркировку: — фазные провода — коричневый, черный или серый — нулевой рабочий — синий — защитный PE — желто-зеленый

Все соединения должны быть надежно затянуты, провода промаркированы.

Правила безопасности при сборке электрощита

При самостоятельной сборке электрощита критически важно соблюдать правила электробезопасности:

Работы проводить только при полностью обесточенной электросети
Использовать качественные инструменты с изолированными ручками
Применять средства индивидуальной защиты (диэлектрические перчатки, коврик)
Не работать в одиночку
Строго соблюдать схему подключения
Использовать только сертифицированное оборудование

Несоблюдение этих правил может привести к поражению электрическим током и другим опасным последствиям.

Типичные ошибки при сборке электрощита своими руками

При самостоятельной сборке электрощита нередко допускаются следующие ошибки:

Неправильный выбор сечения проводов
Ошибки в расчете нагрузок и выборе номиналов автоматов
Отсутствие или неправильное подключение УЗО
Нарушение цветовой маркировки проводов
Слабая затяжка клемм и контактов
Отсутствие маркировки автоматов и проводов

Эти ошибки могут привести к некорректной работе электрощита, пожароопасным ситуациям и другим проблемам.

Преимущества профессиональной сборки электрощита

Несмотря на возможность самостоятельной сборки, для большинства домовладельцев оптимальным вариантом будет обращение к профессионалам. Это обеспечивает ряд важных преимуществ:

Гарантия качества и безопасности сборки
Правильный подбор оборудования
Профессиональный расчет нагрузок
Соблюдение всех норм и стандартов
Экономия времени и сил
Возможность получения официальной документации

Стоимость профессиональной сборки электрощита обычно составляет от 5000 до 15000 рублей в зависимости от сложности и объема работ.

Выбор компании для сборки электрощита

При выборе компании для сборки электрощита следует обратить внимание на следующие моменты:

Наличие лицензий и допусков на электромонтажные работы

Опыт работы и квалификация сотрудников
Отзывы клиентов
Гарантии на выполненные работы
Использование качественных материалов и оборудования
Соблюдение сроков и прозрачное ценообразование

Рекомендуется запросить коммерческое предложение у нескольких компаний для сравнения условий и цен.

Заключение

Сборка электрощита — важнейший этап в обеспечении надежного и безопасного электроснабжения частного дома. При наличии соответствующих навыков и знаний ее можно выполнить самостоятельно, однако в большинстве случаев оптимальным решением будет обращение к профессионалам. Это гарантирует качество работ и долгосрочную безопасную эксплуатацию электросети дома.

Монтаж и сборка электрощита 380 вольт в г. Екатеринбург

Главная / Электромонтажные услуги / Сборка щитового оборудования / Монтаж и сборка щитового оборудования / Монтаж и сборка электрощита 380

Компания «Гранит-Урал» является одним из лидеров на рынке комплексного ремонта в недвижимых объектах. У нас вы можете заказать электромонтажные услуги в Екатеринбурге по доступной цене от профессиональных мастеров с высокой квалификацией. Например, такую, как сборка и монтаж трехфазного электрощита для частного дома 380в. Мы осуществляем установку электрощитов не только в квартирах, но и в частных загородных жилых сооружениях, с учетом всех технических особенностей объекта и требований заказчика.

Трехфазные распределительные щиты 380 вольт зачастую используются в частных домах. Они позволяют уменьшить сечение кабеля, подводимого к дому, и оптимально распределить нагрузки, уменьшив потребление тока на фазе.

Наши мастера приступают к выполнению работ по установке электрощитов 380 вольт только после получения разрешения на подключение к сети на три фазы.

Все мероприятия по сборке и монтажу осуществляются в точном соответствии с техническими особенностями установки, что гарантирует дальнейшее надежное и бесперебойное функционирование всей системы и легкое обслуживание.

№	Перечень услуг	Ед. изм.	Цена по прайсу
1	Монтаж кабеля сечением до 6мм2 по стенам и конструкциям	м.п.	40
2	Монтаж кабеля сечением > 6мм2 по стенам и конструкциям	м.п.	75
3	Монтаж кабеля сеч. до 6мм2 в гофре пвх	м.п.	50
4	Монтаж мет. Трубы по стенам и конструкциям для проводов	м.п.	80
5	Монтаж кабеля сеч. до 6мм2 в кабель-канале	м.п.	10
6	Монтаж кабель-канала до 4х40мм	м.п.	40
7	Монтаж кабель-канала до 80х40	м.п.	50
8	Монтаж кабель-канала до 110х60	м.п.	70
9	Протяжка кабеля в гофр.трубу кабеля до 6мм.кв	м.п.	20
10	Протяжка кабеля в гофр. трубу кабеля до 16мм.кв.	м.п.	25
11	Протяжка кабеля в гофр.трубу кабеля до 35мм.кв.	м.п.	30
12	Монтаж провода (телевизионного, телефонного, витая пара) по стенам и конструкциям	м.п.	25
13	Монтаж кабеля по металлическим лоткам сечением до 95мм	м.п.	200
14	Монтаж кабеля по металлическим лоткам сечением до 150мм.кв	м.п.	250
15	Монтаж кабеля по металлическим лоткам сечением до 240мм.ка	м. п.	300
Штробление и бурение
1	Штробление борозд в кирпиче	м.п.	125
2	Штробление борозд в пеноблоках, гипсе сеч.до 6см2	м.п.	40
3	Штробление борозд в бетоне сеч.до 6см2	м.п.	150
4	Штробление по потолку	м.п.	175
5	Бурение отверстия под розетку, распред. коробку (бетон)	шт.	155
6	Бурение отверстия под розетку, распред. коробку (кирпич)	шт.	125
7	Бурение отверстия под розетку, распред. коробку (гипс)	шт.	75
8	Бурение отверстий до 80мм в бетоне	шт.	200
9	Бурение отверстий в кирпичной стене до 80мм.	шт.	170
10	Пробивка отверстий в кирпичной (пеноблок) стене d до20мм	шт.	50
11	Пробивка отверстий в бетонной стене d до20мм	шт.	95
12	Сверление сквозных отверстий в деревянном основании d до20мм	шт.	90
13	Изготовление сквозных отверстий в гипсокартоне	шт.	40
14	Изготовление ниши для электрощита в бетоне	шт.	1500
15	Изготовление ниши для электрощита в кирпиче	шт.	900
16	Изготовление ниши для электрощита в гипсокартоне	шт.	300
Электроточки
1	Монтаж розетки выключателя (диммера) открыто	шт.	125
2	Установка розеток, выключателей (диммера) в подрозетники	шт.	60
3	Установка силовой розетки	шт.	190
4	Установка подрозетника	шт.	25
5	Расключение распределительной коробки	шт.	90
6	Установка наружной распред. коробки	шт.	42,5
7	Установка и подключение TV — разветвителя	шт.	125
8	Монтаж и подключение вентилятора	шт.	225
Установка и подключение светильников
1	Монтаж и подключение светильника с патроном Е14, Е27	шт.	125
2	Монтаж и подключение светильника в потолок «армстронг»	шт.	150
3	Монтаж и подключение точечного светильника	шт.	100
4	Изготовление ниши для точечного светильника в гипсокартоне	шт.	40
5	Монтаж (Поклейка) светодиодной ленты	м.п.	75
6	Монтаж и подключение светильника типа РКУ, РСП	шт.	275
7	Установка и подключение частотного преобразователя	шт.	1500
8	Установка прожектора	шт.	375
9	Монтаж и подключение светильника типа ЛПО 2х36	шт.	150
10	Монтаж и подключение люстры	шт.	250
11	Монтаж и подключение люстры от 15кг	шт.	700
12	Сборка люстры	шт.	175
13	Монтаж патрона	шт.	45
14	Замена ЭПРА	шт.	250
Установка и подключения аппаратов защиты
1	Монтаж и подключение автомата на DIN-рейку (однополюсного)	шт.	75
2	Монтаж и подключение автомата на DIN-рейку (двухполюсного)	шт.	150
3	Монтаж и подключение автомата на DIN-рейку (трехполюсного)	шт.	175
4	Монтаж и подключение автомата типа силового (в литом корпусе)	шт.	225
5	Монтаж и подключение УЗО 220В	шт.	150
6	Монтаж и подключение УЗО 380V	шт.	225
7	Монтаж и подключение пускателя, контактора	шт.	250
8	Монтаж и подключение рубильника типа ЯБПВУ	шт.	700
9	Установка защиты от импульсных перенапряжений (УЗИП)	шт.	200
10	Монтаж кабель-каналов пефр. для сборки щитов	м.	50
11	Монтаж реле времени	шт.	190
12	Монтаж реле контроля напряжения	шт.	250
13	Установка заземляющей шины	м.	60
14	Установка DIN рейки	шт.	50
15	Протяжка кабеля в гофр. Трубу до Д-32мм	м.	40
16	Сборка схемы в установочной коробке,пайка,сварка.	шт.	125
Установка счетчика
1	Монтаж эл. счетчика однофазного	шт.	400
2	Монтаж эл.счетчика трехфазного	шт.	625
3	Монтаж измерительных трансформаторов тока	шт.	300
Щиты			0
1	Установка щита освещения	шт.	190
2	Монтаж шкафа распределительного	шт.	400
3	Монтаж шкафа ВРУ	шт.	1500
4	Монтаж ящика с понижающим трансформатором	шт.	175
Оборудование
1	Монтаж и подключения ИБП (в зависимости от сложности)	шт.	150
2	Монтаж и подключения АКБ для ИБП	шт.	375
3	Монтаж и подключение стабилизатора до12кВт	шт.	700
4	Монтаж и подключение стабилизатора до30кВт	шт.	1250
Теплый пол
1	Монтаж теплого пола с нагр. кабелем	м2	175
2	Монтаж инфракрасных теплых полов	м2	140
3	Монтаж терморегулятора с датчиком	шт.	250
Концы кабеля
1	Разделка и подключение концов кабелей сеч. До 16мм2	шт.	13
2	Разделка и подключение концов кабелей сеч.> 16мм2	шт.	80
3	Разделка кабеля, опрессовка 25-35мм.кв	шт.	127,5
4	Разделка кабеля ,опрессовка наконечников 35-70 мм.кв	шт.	180
5	Разделка кабеля, опрессовка наконечников 70-120 мм.кв	шт.	450
6	Разделка кабеля, опрессовка наконечников 120-185мм.кв.	шт.	585
7	Разделка кабеля, опрессовка наконечников от 185-240 мм.кв	шт.	640
Демонтажные работы:
1	Демонтаж розетки, выключателя, автомата	шт.	20
2	Демонтаж светильника	шт.	15
3	Демонтаж люстры	шт.	50
4	Демонтаж вентилятора	шт.	40
5	Демонтаж старой проводки (кабеля)	м.п.	20
6	Демонтаж эл.счетчика	шт.	125
7	Демонтаж распределительной коробки	шт.	40
8	Демонтаж щита освещения	шт.	200
9	Демонтаж шкафа распределительного	шт.	400
10	Демонтаж шкафа ВРУ	шт.	550
11	Демонтаж щита управления	шт.	650
12	Демонтаж пускателя	шт.	50
13	Демонтаж трансф.тока	шт.	40
14	Монтаж шины контура заземления в помещении	м.пог.	120
15	Монтаж контура заземления вне помещений	м. пог.	190
16	Монтаж основнонго контура заземления — рядная	шт.	20200
17	Замеры сопротивления контура заземления с выдачи протокола	шт.	3500
Пусконаладочные работы 5 % от электромонтажных работ
Кабеленесущие системы
1	Прокладка лотка шириной до 400 мм	м.пог.	95
2	Прокладка лотка шириной до 200 мм	м.пог.	60
3	Установка кронштейна для лотка до 400 мм	м. пог.	50
4	Установка кронштейна для лотка до 200 мм	м.пог.	40
5	Установка крышки для лотка до 400 мм	м.пог.	20
6	Установка крышки для лотка до 200 мм	м.пог.	15
7	Прокладка лотка шириной до 300 мм	м.пог.	120
8	Установка кронштейна для лотка до 300мм	шт.	40
9	Установка крышки для лотка до 300мм	шт.	15
10	Установка кронштейна для лотка до 300 мм	шт.	40
11	Установка крышки для лотка до 300 мм	м.пог.	15
12	Прокладка лотка шириной до 500мм	м.пог.	150
13	Установка кронштейна для лотка до 500мм	шт.	55
14	Установка крышки для лотка 500мм	м.пог.	20
Дополнительно
1	Коэффициент за работу после 22. 00 (ночной тариф)	к.н.	0,6
2	Коэффициент за работу в стеснённых условиях	к.н.	0,7
3	Коэффициент за работу с дорогостоящим материалами стесненные работы, а также работа в холодных помещениях	к.н.	0,9
4	Коэффициент работ на высоте (работы, что выполняются на высоте 1,3 м и больше от поверхности земли, перекрытия или рабочего настила, в том числе из рабочих платформ подъемников и механизмов, а также на расстоянии меньше 2 м от не ограждённых краев на высоте 1,3 м и больше)	к.н.	0,75
5	Коэффициент на работы при минусовых температурах	к. н.	0,9

Мы подбираем оптимальную схемы распределения нагрузки линий, чтобы избежать скачков напряжения и перегрузок фазы. Сборка электрощита 380в осуществляется по различным схемам, варианты выбора которой обусловлены особенностями объекта и электросети, количеством и мощностью используемых приборов и так далее.

Предприятие «Гранит-Урал» выполняет весь комплекс электромонтажных услуг в городе Екатеринбург, в частности осуществляет сборку и установку трехфазных электрических панелей(щитов), преимущественно используемых в частных домах. Мы предлагаем оптимальные решения для каждой конкретной задачи, для чего наши специалисты:

При необходимости, наши специалисты разработают масштабный проект по демонтажу старой электросистемы и обустройству новой, выполнив необходимый ремонт электрики и все требуемые профилактические действия.

Мы предлагаем установить современную, стильную и компактную панель, в которую устанавливаются переключатели тока, счетчики и прочие элементы, обеспечивающие безопасность сети электроснабжения, распределение и учет электроэнергии. Цены на услуги, осуществляемые нашей компанией в Екатеринбурге, вы можете увидеть в прайсе. Конечная стоимость определяется индивидуально для каждого клиента, зависит от масштаба работ, использованных материалов и прочих нюансов.

Цена сборки электрощитов для частного дома, квартиры в Москве

Наши специалисты монтируют электрощиты различных типов, в том числе:

Щиты питания.
Защиты.
Учета.

Мы также поможем Вам установить единый электрощит с разделенными цепями, что позволит разместить там все необходимое электрооборудование, электроаппараты и измерительные приборы с экономией места. В процессе работы мы используем исключительно высококачественное оборудование, а также предлагаем сборку электрощитов в частном доме или квартире с выведением на улицу или размещением их непосредственно в помещении. Вы можете заказать установку щита необходимого размера и степени защиты на полу или на стене.

Технология сборки электрощитов в Москве

Для сборки электрощитов на заказ важным критерием станет профессионализм сотрудников. Наша компания гарантирует каждому клиенту оперативную и компетентную помощь вне зависимости от объемов работы или трудоемкости операций. Мы точно знаем, как безопасно и профессионально произвести сборку электрощитов для квартиры, частного дома, офиса или ТРЦ. Технология сборки щита предполагает проведение ряда последовательных операций:

Прокладку кабелей в пластиковых каналах с применением организаторов или методом увязки в жгуты.
Правильное выполнение переходов неподвижной части кабеля на подвижную (например, в районе дверного проема или окна).
Подключение щита к электрооборудованию гибкими проводами, которые проводятся по гофротрубе.
Соединение корпуса щита со специальными проводниками.
Установка щита на DIN-реях для последующего облегчения монтажа и демонтажа аппаратов.

Доверив нам установку щита для электрооборудования, Вы сможете не только обеспечить безопасное использование электроприборов, но и выполните все требования техники безопасности. Мы поможем Вам получить все необходимые допуски и разрешения, а также согласуем проведение работ в Москве с вышестоящими инстанциями.

От чего зависит стоимость сборки электрощита?

Наша электролаборатория проводит сборку электрощитов по цене ниже рыночной, поскольку мы напрямую сотрудничаем с производителями оборудования и предлагаем клиентам весь комплекс услуг без наценок и дополнительных затрат. Заказывая услуги у нас, Вы должны знать, что на конечную стоимость работ окажут влияние следующие переменные:

Расположение объекта.
Срок выполнения.
Сложность.
Необходимость применения спецтехники.
Погодные условия.

Для того, чтобы обеспечить клиентам максимально выгодные условия сотрудничества, мы готовы подойти индивидуально к вопросам ценообразования и помочь Вам выбрать наиболее подходящий вариант монтажа, исходя из имеющегося бюджета. Для консультации позвоните менеджеру нашей компании.

Монтаж электрощитов в Москве

Электрощит необходим для того, чтобы распределять электроэнергию по всему помещению (офис, дом и так далее). Его устанавливают, как правило, на стенах в максимально недоступном месте для безопасности. Его главная задача – защищать проводку помещения и электрооборудование от коротких замыканий и слишком высоких токов. И хотя многие на сегодняшний день обходятся и без него, электрощит не утратил своей популярности.

Сборка и установка подобного оборудования – процесс достаточно сложный, который стоит доверить настоящим профессионалам для того, чтобы уберечь себя от негативных последствий. Именно такими профессионалам являются специалисты электролаборатории «ЭнергоСервисГарант». Наша команда всегда с радостью поможет в сборке электрощитов для частного дома, квартиры или офиса в Москве по лучшей цене.

Из чего состоит электрощит

Итак, главными составляющими электрического щитка являются:

корпус – он бывает металлическим или пластиковым;
защитные автоматы;
распределительная шина;
реле напряжения, УЗО – по желанию заказчика.

Самое важное преимущество наличие электрощита – усиленная дополнительная защита электрооборудования от коротких замыканий, а также от превышения мощности по линии.

Электрический щиток собирается таким образом, чтобы в случае какой-либо проблемы с одним прибором, автомат мог обесточить только его, в то время как все остальные приборы в помещении смогут потреблять электроэнергию дальше.

Что в себя включает технология сборки

Технология сборки щита предполагает несколько последовательных этапов:

Прокладка кабелей в специальных пластиковых каналах при помощи организаторов или метода увязки в жгуты.
Корректное выполнение переходов неподвижной части кабеля в подвижную.
Подключение щита к электрооборудованию с помощью гибких проводов, которые проводятся по гофротрубе.
Соединение корпуса щита со специальными проводниками.
Установка щита на DIN-реях. Это делается для того, чтобы облегчить последующий монтаж и демонтаж аппаратов.

Безусловно, заниматься данным процессом будут исключительно квалифицированные специалисты с многолетним опытом, ведь очень важным аспектом правильной сборки является именно профессионализм работников.

Что мы предлагаем?

Мы как профессионалы в данной сфере можем гарантировать вам качественную и оперативную работу, компетентную помощь вне зависимости от сложности и трудоёмкости работ. Команда сотрудников точно знает, как корректно и безопасно произвести сборку и установку такого сложного оборудования в различных помещениях, получить допуски и разрешения на проведение работ в вышестоящих инстанциях, а также оградить вас от рисков на многие годы. Нам доверяют уже сотни клиентов!

Наша компания предоставляет услугу сборки щитов по цене, доступной каждому клиенту. Цена может зависеть от нескольких факторов, таких как: расположение объекта, сложность, погодные условия и т.п. Однако в любом случае стоимость приятно вас удивит. По всем интересующим вопросам вас сможет проконсультировать наш менеджер – заказать звонок можно на нашем официальном сайте.

Сборка щитов автоматики по выгодной цене в Москве

Заказать услугу

Корректная работа электротехнического оборудования и систем вентиляции невозможна без профессиональной сборки щитов автоматики. Заказать эту услугу можно в ООО «Электромол». Мы обладаем мощной производственной, конструкторской, технологической базой, монтируем щиты в соответствии со стандартами качества.

На что обратить внимание при выборе устройства?

Материал. Конструкции делают из металла и пластика. Пластик практичен, не проводит электроток. Металл – более долговечный материал для щитков автоматики.
Способ крепления. Накладные конструкции фиксируют на стене дюбелями. Для встраиваемых моделей нужны подготовленные ниши, их часто используют при работе со скрытой проводкой.

Этапы сборки

1. Создание схемы подключения оборудования, определение места его монтажа. Это способствует правильной сборке оснащения, экономии соединительных кабелей.

2. Установка электрощита. Его ставят так, чтобы для управления и обслуживания был удобный доступ. Оптимальное расстояние от пола до устройства – 1,5 м. Верхний ряд выключателей размещают на уровне глаз.

3. Проверка работы системы с поочередным подключением линии с нагрузками. Если проблем не выявлено, питание подключают полностью, маркируют автоматы, устанавливают дверцу и приклеивают на нее схему с внутренней стороны.

Сборка электрощита

Услуга	Цена

Сборка электрощита для квартиры без автоматизации (до 100м2)	от 2 500 р.
Сборка электрощита для квартиры без автоматизации (100-200м2)	от 2 500 р.
Сборка электрощита для квартиры с автоматизацией (до 100м2)	от 3 000 р.
Сборка электрощита для квартиры с автоматизацией (100-200м2)	от 3 000 р.

Сборка электрощита для частного дома без автоматизации (до 100м2)	от 2 500 р.
Сборка электрощита для частного дома без автоматизации (100-200м2)	от 2 500 р.
Сборка электрощита для частного дома с автоматизацией (до 100м2)	от 3 000 р.
Сборка электрощита для частного дома с автоматизацией (100-200м2)	от 3 000 р.

Сборка электрощита для квартиры без автоматизации (до 100м2)	от 3 000 р.
Сборка электрощита для квартиры без автоматизации (100-200м2)	от 3 000 р.
Сборка электрощита для квартиры с автоматизацией (до 100м2)	от 4 000 р.
Сборка электрощита для квартиры с автоматизацией (100-200м2)	от 4 000 р.

Сборка электрощита для частного дома без автоматизации (до 100м2)	от 3 000 р.
Сборка электрощита для частного дома без автоматизации (100-200м2)	от 3 000 р.
Сборка электрощита для частного дома без автоматизации (200-300м2)	от 4 000 р.
Сборка электрощита для частного дома без автоматизации (300-400м2)	от 4 000 р.
Сборка электрощита для частного дома с автоматизацией (до 100м2)	от 4 000 р.
Сборка электрощита для частного дома с автоматизацией (100-200м2)	от 4 000 р.
Сборка электрощита для частного дома с автоматизацией (200-300м2)	от 5 000 р.
Сборка электрощита для частного дома с автоматизацией (300-400м2)	от 5 000 р.

Проект электрощита

Услуга	Цена

Проект электрощита для квартиры без автоматизации (до 100м2)	от 5 000 р.
Проект электрощита для квартиры без автоматизации (100-200м2)	от 5 000 р.
Проект электрощита для квартиры с автоматизацией (до 100м2)	от 5 000 р.
Проект электрощита для квартиры с автоматизацией (100-200м2)	от 5 000 р.

Проект электрощита для частного дома без автоматизации (до 100м2)	от 5 000 р.
Проект электрощита для частного дома без автоматизации (100-200м2)	от 5 000 р.
Проект электрощита для частного дома с автоматизацией (до 100м2)	от 5 000 р.
Проект электрощита для частного дома с автоматизацией (100-200м2)	от 5 000 р.

Проект электрощита для квартиры без автоматизации (до 100м2)	от 5 000 р.
Проект электрощита для квартиры без автоматизации (100-200м2)	от 5 000 р.
Проект электрощита для квартиры с автоматизацией (до 100м2)	от 5 000 р.
Проект электрощита для квартиры с автоматизацией (100-200м2)	от 5 000 р.

Проект электрощита для частного дома без автоматизации (до 100м2)	от 5 000 р.
Проект электрощита для частного дома без автоматизации (100-200м2)	от 5 000 р.
Проект электрощита для частного дома без автоматизации (200-300м2)	от 5 000 р.
Проект электрощита для частного дома без автоматизации (300-400м2)	от 5 000 р.
Проект электрощита для частного дома с автоматизацией (до 100м2)	от 5 000 р.
Проект электрощита для частного дома с автоматизацией (100-200м2)	от 5 000 р.
Проект электрощита для частного дома с автоматизацией (200-300м2)	от 5 000 р.
Проект электрощита для частного дома с автоматизацией (300-400м2)	от 5 000 р.

Комплектующие

Услуга	Цена

Комплектующие для квартиры без автоматизации (до 100м2)	от 5 000 р.
Комплектующие для квартиры без автоматизации (100-200м2)	от 5 000 р.
Комплектующие для квартиры с автоматизацией (до 100м2)	от 5 000 р.
Комплектующие для квартиры с автоматизацией (100-200м2)	от 5 000 р.

Комплектующие щита для дома без автоматизации (до 100м2)	от 5 000 р.
Комплектующие щита для дома без автоматизации (100-200м2)	от 5 000 р.
Комплектующие щита для дома с автоматизацией (до 100м2)	от 5 000 р.
Комплектующие щита для дома с автоматизацией (100-200м2)	от 5 000 р.

Комплектующие для квартиры без автоматизации (до 100м2)	от 10 000 р.
Комплектующие для квартиры без автоматизации (100-200м2)	от 10 000 р.
Комплектующие для квартиры с автоматизацией (до 100м2)	от 10 000 р.
Комплектующие для квартиры с автоматизацией (100-200м2)	от 10 000 р.

Комплектующие щита для дома без автоматизации (до 100м2)	от 10 000 р.
Комплектующие щита для дома без автоматизации (100-200м2)	от 10 000 р.
Комплектующие щита для дома без автоматизации (200-300м2)	от 10 000 р.
Комплектующие щита для дома без автоматизации (300-400м2)	от 10 000 р.
Комплектующие щита для дома с автоматизацией (до 100м2)	от 10 000 р.
Комплектующие щита для дома с автоматизацией (100-200м2)	от 10 000 р.
Комплектующие щита для дома с автоматизацией (200-300м2)	от 10 000 р.
Комплектующие щита для дома с автоматизацией (300-400м2)	от 10 000 р.

Мы работаем с разными комплектующими – от бюджетных отечественных до дорогих зарубежных вариантов. Цену можно уточнить у наших менеджеров. Оставить заявку просто – заполните форму, позвоните нам или напишите на e-mail.

Сборка электрощита для частного дома 380в недорого

Электрический щит предназначен для приема и последующего распределения электроэнергии к «потребителям». По типу установки он бывает встраиваемым, напольным, накладным и настенным. Монтаж электрощита является неотъемлемой частью электромонтажных работ и требует от исполнителя высокого уровня профессионализма и аккуратности.

Компания «ЭЛЕКТРОМАСТЕР» предлагает высококачественные услуги по сборке электрощитов в Истринском районе по приемлемым ценам. В распоряжении наших специалистов все необходимые инструменты и соответствующее оборудование, благодаря чему сборка распределительного щита 380в под ключ в частном доме будет выполнена грамотно и качественно. Наши мастера соблюдают все нормы и требования пожарной безопасности. На все работы предоставляется гарантия.

ЧАСТНЫЙ ЭЛЕКТРИК, ВЫЗОВ НА ДОМ ДЛЯ СБОРКИ ЭЛЕКТРОЩИТКА

Монтаж и сборка электрического щита – ответственная и сложная процедура, которую должен осуществить настоящий профессионал. От качества выполнения будет зависеть не только общее энергоснабжение дома, но и безопасное проживание в нем.

Компания «ЭЛЕКТРОМАСТЕР» предлагает два способа установки электрощита, в зависимости от пожелания клиента:

Скрытый монтаж. Основная часть коробки устанавливается в специально сделанную в стене нишу. Применяется при скрытой электропроводке.
Внешний монтаж. При таком способе монтажа электрощит прикрепляется на стену. Применяется при наружной электропроводке.

Если вам нужен по-настоящему хороший частный электрик в Истринском районе для сборки электрического щитка, обращайтесь в нашу компанию! Наш мастер выполнит грамотный монтаж электрощита по оптимальному способу, учитывая ваши пожелания. Обратившись в нашу компанию, вам не придется задумываться о качестве выполненных работ, об этом мы позаботимся в первую очередь. К тому же цены на сборку электрощита для частного дома в Истринском районе у нас вполне разумные.

ЧТО МЫ ПРЕДЛАГАЕМ

Компания «ЭЛЕКТРОМАСТЕР» предоставляет высококачественные услуги по электромонтажу в частном доме. Для защиты электропроводки от короткого замыкания, перегревов, перегрузок и воспламенения мы устанавливаем в электрощитке автоматический выключатель. При возникновении любых проблем он моментально остановит электроподачу, защитив, тем самым, электропроводку от аварий.

Обращайтесь! Наши специалисты установят индивидуальный электрощит в вашем доме, учитывая планировку помещения, расположение мебели и требование к его доступности.

Для получения более подробной информации скачайте прайс-лист с ценами на электромонтажные услуги на нашем сайте.

Как подключить проточный водонагреватель к электросети

Нужно ли заземление в доме

Услуги электрика по ремонту электропроводки в Истре

Электрика на кухне

Как сделать разводку электропроводки по потолку в квартире

Сборка и установка электрощита в квартире

Электромонтаж под ключ в Истринском районе

Как сделать заземление в квартире

Монтаж ретро проводки по Истринскому району

Ремонт электрического тёплого пола

Услуги электрика по замене выключателей и розеток в Истре

Замена старой электропроводки в квартире в Истре

Монтаж электропроводки в новостройке в Истринском районе

Подключение электрогенератора к дому

Монтаж открытой проводки в деревянном доме

Монтаж электропроводки на даче

Установка устройств защитного отключения УЗО

Истринский электрик

Прокладка электрического кабеля в деревянном доме

Электрика в квартире под ключ в Истре

Назад
Вперед

ПОСЛЕДНИЕ ОТЗЫВЫ

Татьяна

Очень оперативно

Спасибо за качественную работу! Хочу высказать вам огромное спасибо и слова несказанной благодарности за оперативную и качественную работу ваших специалистов. Вот уж где действительно работают настоящие профи, в чем я лично сама убедилась. Теперь могу смело заявить, что …

11.05.2022

Показать записи

Андрей

Спасибо за оперативность

Большое спасибо за оперативную и качественную работу. Ваш сайт нашел быстро по запросу «Истра электрики», написал письмо, где изложил суть моей проблемы. Договорились о встрече. Был приятно удивлен ценами на электромонтажные услуги и квалифицированной консультацией. Раб…

11.05.2022

Показать записи

Владимир

ЗАМЕЧАТЕЛЬНЫЙ ЭЛЕКТРИК

электрик , мастер на все руки и просто замечательный человек который поможет по электрике?

07. 05.2022

Показать записи

Александр

Решил по старой памяти обратиться в компанию «Электромастер». Необходимо было заменить розетки и выключатели на умные с голосовым управлением Алисой а также произвести демонтаж/монтаж люстр. Был уверен, что работы будут выполнены как всегда качественно и стоимость б…

12.01.2022

Показать записи

Распределительный щит в частном доме своими руками

Содержимое статьи:

Распределительный щит в частном доме своими руками
Электрощит для дачи/гаража — наглядно, просто, для всех
5 вариантов трехфазной схемы распределительного щита.
Сборка электрощита в частном доме своими руками
Вступление
Об электрощите частного дома
Сборка электрощита в частном доме — общие понятия, которые нужно знать
Вводной щит
Распределительный щит (ЩР)
Подготовка к сборке щита
Что такое модуль в щите
Установка оборудования в щит
Вывод
Однофазная схема распределительного щита — 5 разных вариантов
Вариант 1
Вариант 2
Вариант 3
Вариант 4
Вариант 5
Как собрать электрощиток своими руками
Какие электроприборы должны находиться в щитке

Электрощит для дачи/гаража — наглядно, просто, для всех

В предыдущей статье по электрике (Автосервисная электрика — быстро, правильно, дешево) я показал как всё бюджетно но качественно сделал в 3-х фазной мелко-промышленной сети. После чего в комментариях пошли просьбы рассказать еще. Логично сделать это на примере квартирной/дачной/гаражной электрики. Ну собственно, вот оно…)))

Наступило лето и у многих встал вопрос с безопасным электроснабжением своих дач электричеством. А в чем собственно тут дело? Ну например в том что если это сделать неправильно, дача сгорит и хорошо если не с вами. Но тут есть нюанс…

Дачи в основном располагаются на землях СНТ, т. е. там где по определению нет никакого контроля ни за чем. Соответственно местные специалисты этот как правило безрукие алкаши. Так же СНТ это всегда заповедник ценового беспредела, где цены в 3 раза выше чем в столице России, а качество при этом разве что на уровне коровника (касается всего что связано со строительством). Т.к. эта статья непосредственно про электрощит, цен на проводку мы касаться не будем, а вот щита… Типовое что вы получите за 5000-7000р от местного электрика — три дешевых кое как прикрученных автомата, с гордым названием — электрощит (правильно — электроshit).

Т.е. это как раз тот случай когда лучше сделать самому чем доверить это непроверенному 3-м лицу, который называет себя электриком но по факту даже близко им не является. Тем самым все будет сделано гораздо качественней и надежней, а так же будут сэкономлены немалые деньги (фактически цена всего щитка!).

Как появилась эта статья

Знакомый видеоблогер под Ярославлем строит себе бюджетный мини-дом. Пытается прикидываться нищебродом, но у него плохо получается, то недешевые окна закажет, то на iEK щиток откажется собирать. Расточительный нищеброд короче.)))

В ходе строительства ему естественно понадобился простой однофазный электромонтаж. Найти наемных электриков он даже не пытался, поскольку заведомо в них разочаровался заглянув в чужие щитки, что к сожалению является вполне стандартной ситуацией для России вне зависимости от региона (90% электриков — быдло). В итоге он решил все делать сам, при этом не имея опыта и знаний. Естественно он обратился за советом ко мне. То что вы сейчас видите, по сути та инструкция которую я писал для него.
Для вас я покажу все это наглядно на тех же комплектующих, чтобы при желании вы могли легко собрать себе такой же.

!Все что вы делаете сами — вы делаете на свой страх и риск, отвечать за всё это только вам! Помните об электробезопасности (изучите в соответствующей литературе) и пользуйтесь здравым смыслом!

Техническое задание (ТЗ):

— высокая степень защиты и надежность

— простая и быстрая реализация (без спец инструмента)
— небольшой бюджет

Чтож, все более чем ясно, делаем!

Schneider Electric Easy 9 на 12 модулей. Качественный, дешевый, простой в работе, всё необходимое в комплекте.

Автоматы и УЗО:

Вводной — ABB Sh302L C25

Свет — ABB Sh302L C10
Розетки — ABB Sh302L C16

Автоматы двухполюсные (2Р), токовая характеристика С. Номинал вводного автомата зависит от выделенной мощности для вашего подвода, а так же от несущей способности вашего вводного кабеля (от столба). В щите что тут на фото — 25 ампер.

При условии что провода качественные (ВВГнг-LS либо NYM): розетки — 2.5мм2, свет — 1.5мм2.
Автоматы на розеточные группы — строго 16А. Автоматы на световые группы — 6-10А (в данном случаи 10А). Количество линии в соответствии с вашими потребностями.

УЗО — ABB Fh302 AC-25/0,03

Электромеханическое УЗО тип АС, срабатывание по току утечки — 30ма. Мощность УЗО в соответствии с рекомендациями АББ, номиналом вводного автомата или выше — 25А в данном случае. Тот факт что оно электромеханическое, позволяет подключать его с любой стороны и без соблюдения фазировки.

Гребенки для соединений:

ABB PSH 2/12 (“родные» для этой линейки автоматики). Это двухмодульные гребенки, которые соединяют как фазовый так и нулевой полюс автомата. Для этого щита потребуется две штуки.

На фото я использовал более продвинутые ABB PS 2/12, ибо они маркированы по фазно и будут наглядней для вас.

Автоматика ABB серий SH/FH – возможно самая подделываемая на рынке России. Покупать такую можно только и исключительно в крупных специализированных электро магазинах (никаких рынков!).

Данная сборка продемонстрирована именно на автоматике АББ. При использовании какой-либо другой автоматики сборка и конфигурация может/будет отличаться.

Устанавливаем автоматы на дин-рейку, и отмеряем нужные длинны гребенок.

Укорачивание гребенок это единственный «сложный» процесс в данном щите. Это лучше не делать в собранном виде, ибо медная стружка забьется в щели в самой гребенке, что может в последствии вызвать короткое замыкание. Посему резать их лучше в разобранном виде, вынув из них медные токоведущие части, с последующим удалением всех стружек, чтобы они в частности не попали а автоматы.

Чтобы вынуть медь, достаточно просто сдвинуть ее вбок, предварительно запомнив как оно стояло (сфотайте на телефон). Пилить/резать все это лучше всего мелким ножовочным полотном по металлу.

Как нарезали и почистили от стружки, ставите обратно медные шины и устанавливаете гребенки так чтобы они соединили вводной автомат и узо, а далее узо с остальными автоматами.

У узо есть соответствующие гнезда для гребенки, туда ее и запихиваете, тогда как у этих автоматов один ввод, ошибаться тут негде.

Лишь следите за тем что каждый шип гребенки зашел именно между контактом и прижимной скобой автомата, а не под прижимную скобу (такое бывает когда болты автомата закручены до того как в него что-то вставили).

Если вы взяли ящик с запасом (для дальнейшего расширения), то хорошим завершающим штрихом являются удержатели модулей, будь то дорогие и крутые Entrelec (АBB, серые), или дешевые iEK (металлические блестящие). В данном случае нужды в них нет.

Плотно затяните все болты и… готово!

Осталось только промаркировать всё удобным способом и поставить в дом/гараж, подключить к нему ввод (лучше при помощи электрика) и отходящие линии.

Соответствует ли это ТЗ?

Высокая степень защиты и надежность.

Благодаря 2Р автоматам данный щит не фазирован. Можно сколько угодно путать ноль и фазу местами, как на вводе так и на выводе — защите без разницы. Именно по этому и была выбрана такая схема, в ней невозможно ошибиться.

Щит имеет адекватные номиналы для отводящих линий, что обеспечит их защиту от кз и перегрузки.

В щите присутствует надежное групповое электромеханическое УЗО, которое обеспечивает как противопожарную функцию так и защиту от поражения электрическим током при косвенном прикосновении (тип АС) — т. е. от поражения электрическим током при прямом прикосновении к фазовому проводу/контакту. Смертельные нарушения работы сердца наступают как правило после 50ма тока при напряжении 220/230 вольт, так что с УЗО с током срабатывания 30ма шансы выжать в значительной степени увеличиваются.

Т.к. после узо стоят именно 2Р автоматы, в случаи утечки тока по одной из линий (т. е. срабатывание узо) очень легко диагностировать где именно утечка, путем последовательного включения/отключения автоматов с целью поиска неисправности. Это опять же одна из причин по которой выбраны именно 2Р автоматы. Со стандартными 1Р так не получится.

Благодаря использованию оригинальных гребенок с большой контактной площадью, никаких проблем с контактом быть не может (если конечно не забыть их затянуть!). Большая площадь проводника (10мм2) позволяет использовать гребенки до токов вплоть до 63А.

Простая и быстрая реализация (без спец инструмента).

У меня самого есть весь необходимый базовый инструмент, посему я могу собирать что угодно и как угодно.

Но так отнюдь не у всех, и именно по этому я и выбрал такой способ расключения. Для сборки представленного щита нужны лишь эти два инструмента: отвертка на крест и ножовка по металу. Минимальней не бывает! 🙂

Так что ДА, простая и быстрая реализация.

Небольшой бюджет.

Да, ибо тут использовался дешевый бокс и недорогая автоматика АББ серии SH и FH. Все надежное и необходимые функции выполняет, а значит и тут успех. 2Р соединительные гребенки хоть и не дешевые, но зато на все 100% себя оправдывают когда речь заходит о безопасности а так же удобстве в работе.

В зависимости от региона России (где вы все это будете покупать), такой щит обойдется в районе 5000р, что очень адекватно для вещи которая способна защищать вас и ваше имущество 20+ лет.

Совсем нет денег?

Тогда тоже самое, но вот так, и при этом моножилой если вам нечем обжать НШВИ наконечники на мягкие ПуГВ провода.

Вот и получился простой но надежный и качественный щиток. Если хотя бы такой был в каждом доме России, пожаров и смертей из-за неисправностей в электропроводке было бы в 10-ки раз меньше. Если у вас уже имеется некая проводка, но нет ее надежной защиты, имеет смысл этим озаботится в кратчайшие сроки. Естественно лучше найти опытного электрика, но если с этим никак, все что выше вам поможет.

Что можно улучшить/добавить? Из недорогих но нужных опций — реле напряжения. Это я продемонстрирую на примере квартирного щита в следующих статьях.

Видео с реализацией:

Для наглядности процесса сборки, можете посмотреть это видео. Это щиток как раз для того домика из-за которого все это и было написано. Щиток там точно такой же с поправкой на: размер бокса (18 модулей) вводной номинал (32А), мощности УЗО (40А) и количеством отводящих линий (5 а не 4), вот оно в реальной жизни…

А как же гараж?

Да легко, он и в гараж великолепно встанет. Единственное что лучше тогда заменить — бокс на тот что со степенью защиты IP55-65. Примеры — ABB Mistral 65, Schneider Electric Kaedra IP65, или бюджетный IEK КМПн IP55.

———————————————————————————————————————————-

Почему я опять не писал много и развернуто? Все просто — всё сложное будет в следующей статье про электрику в многоквартирных домах, в которую просто так лазить нельзя (совершенно другой уровень нежели чем у дачной или гаражной).
———————————————————————————————————————————-
Все остальные статьи по электрике вы найдете — ТУТ.

Если у кого-то есть вопросы, я Qirex-RD отвечу на них в комментариях.

5 вариантов трехфазной схемы распределительного щита.

Все распределительные щиты должны выполнять 3 основные задачи:

защита кабеля от перегрузок и КЗ

С этой целью в щитах монтируются автоматические выключатели. Они в первую очередь предназначены именно для защиты кабеля, а не подключенного к ним оборудования, как многие до сих пор думают.

защита человека от поражения электрическим током

Обеспечивается она путем установки УЗО или дифф.автоматов.

защита техники от перепадов напряжения

К сожалению, в наших сетях зачастую происходят скачки напряжения. Автоматы на это не реагируют, так как просто не рассчитаны на такую защиту.

УЗО также не приспособлено на срабатывание от перенапряжения. Для этого понадобятся модульные реле напряжения или УЗМ – устройства защиты многофункциональные.

На них выставляются определенные верхние и нижние пределы по напряжению. Как только произошел скачок, или наоборот резкое снижение параметров эл.сети, данное реле (УЗМ) срабатывает и отключает питание.

Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.

Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы.

С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.

Причем не по своей вине или вине энергоснабжающей организации, а именно из-за вас.

Есть множество вариантов сборки и комплектации трехфазных щитков. Не будем рассматривать самые простейшие с минимальным количеством вводного оборудования.

Выберем более сложные по комплектации, но в тоже время достаточно универсальные. В связи с резким увеличением количества эл.приборов в наших квартирах и домах, они в последнее время приобретают все большую популярность.

Преимущества:

каждая линия защищена как от КЗ, перегрузок, так и от утечек. И все это одни аппаратом.

проще установить проблемную зону при повреждениях

отсутствуют нулевые шины

у вас полная свобода в группировке аппаратов в щите

легко распределять нагрузку по фазам

большие габариты щита и большое количество модульных устройств (от 72шт и более)

очень дорого

Дифференциальный автомат это оборудование, которое ставится на отдельную линию, как обычный автомат, но еще включает в себя и защиту от утечек (дифф.защиту).

Это хоть и самый лучший вариант, но и самый дорогой. Поэтому используется крайне редко.

Условно говоря, сколько у вас будет отходящих групповых линий, столько же понадобится дифф. автоматов.

При этом, чтобы при возможных авариях понять, от чего отключился такой автомат, от утечки или КЗ, рекомендуется использовать модели с индикацией причины срабатывания.

В начале схемы монтируется вводное устройство – рубильник. С него пускаете питание на реле напряжения.

Далее, через кросс-модули разделяете нагрузку на диффы. На каждый автомат пускаете по одной фазе.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую.

Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка.

Преимущества сборки:

требуется щиток небольших размеров (от 54 до 72 модулей)

не наглядная группировка линий

невозможность простого внесения изменений в перераспределении нагрузки по фазам

наличие нулевых шинок

Это один из простых и наиболее распространенных вариантов сборки и проектировании трехфазных щитков. Объясняется это конечно его дешевизной по отношению к остальным.

Однако это все предварительное деление. Так как реального потребления никто не знает. И только со временем, путем замеров можно увидеть фактическую картину. А она может существенным образом отличаться от ранее спроектированной.

И чтобы хоть как-то подравнять нагрузки, приходится переделывать чуть ли не половину всего щитка. Оставите как есть, и обязательно в будущем столкнетесь с проблемами:

Есть еще более упрощенный вариант данного способа комплектации.

Преимущества:

самый дешевый вариант

щит малого размера (до 32 модулей)

Недостатки:

практически отсутствует группировка линий

отсутствует возможность изменения нагрузки по фазам

присутствуют нулевые шины

возможно ложное срабатывание УЗО

Здесь используется всего одно УЗО на вводе (кроме не отключаемых потребителей) и уже далее, нагрузка распределяется через однополюсники. Согласно п.7.1.83 ПУЭ вы можете быть ограничены в выборе количества подключаемых линий.

Если же проигнорировать данное правило, то вполне вероятны ложные срабатывания УЗО. При этом вы долго будете ломать голову прикидывая, сработало оно от защиты или же ложно.

Поэтому лучше искать промежуточные варианты комплектации трехфазного щитка.

Преимущества:

возможность легко распределять нагрузку по фазам

наглядная группировка линий

удобное подключение питания и отходящих проводников

отсутствие нулевых шинок

габаритные размеры щитка (от 96 до 144 модулей)

относительно дорого

Когда вы собираете щит по первому варианту на дифф.автоматах, вы пропускаете через него фазный и нулевой проводник. Плюс отпадает необходимость в УЗО.

Если по экономическим причинам вы не можете себе позволить дифференциальные автоматы, группировать отходящие линии все равно придется на УЗО.

Однако для того, чтобы впоследствии все было ремонто-пригодно и легко вносились изменения в схему без ее кардинальных реконструкций и перемонтажа проводов, вместо обычных однофазных модульных автоматов достаточно применить двухполюсные.

Внешне они выглядят как собранные воедино два одинарных модульных однополюсника.

Для сборки схемы соединяете между собой нули в той или иной группе 4-х полюсных УЗО. Через них пропускаете все фазы и далее пускаете их на кросс модули.
После чего фазы распределяются по автоматам.

Преимущества:

Сборка электрощита в частном доме своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

Общей нагрузки, рассчитываемую по мощности каждой группы;
Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

двухполюсной автомат это модуль,
УЗО однофазное три модуля,
УЗО трехфазное пять модулей,
трехфазный автомат три модуля,
трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм 2 . В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током.

На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Как собрать электрощиток своими руками

Наличие электрического щитка в жилом помещении или на даче позволяет решить две проблемы сразу: распределить нагрузку по всему помещению и защитить приборы при авариях. Желательно, чтобы этим вопросом занимались компетентные организации, но если имеются кое-какие навыки обращения с электричеством, то установить электро-щиток и произвести его подключение – не составит большого труда.

Как правило, главный автомат и счетчик подключает электро-снабжающая организация, а вот после счетчика разводку можно делать самому, только перед пуском придется пригласить представителей этой организации, чтобы они все проверили и все измерили. Естественно, что это будет стоить некоторые деньги, но все же, обойдется гораздо дешевле, чем, если бы разводку и установку электро-щитка осуществляли люди из соответствующей фирмы.

Единственное условие – это знание норм и правил проведения подобных работ. Ведь и щиток, и розетки и выключатели устанавливаются на определенной высоте.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами.

Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки.

В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения, которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире.

Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами.

В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался. При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее.

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый.

Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Схема распределительного щита частного дома на 380 В

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т. д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Трехфазная схема распределительного щита — 5 разных вариантов

Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15 кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25 А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.

Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.

Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.
