Схема стереонаушников. Беспроводные стереонаушники Bluetooth: устройство, схема и принцип работы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроены беспроводные Bluetooth-наушники. Какие компоненты входят в их состав. По какому принципу они работают. Какие схемы используются в беспроводных стереонаушниках.

Содержание

Основные компоненты беспроводных Bluetooth-наушников

Беспроводные стереонаушники Bluetooth состоят из следующих основных компонентов:

Bluetooth-модуль для приема аудиосигнала
Аккумулятор для автономной работы
Микроконтроллер для обработки сигнала
Усилитель звука
Динамики для воспроизведения
Микрофон (в гарнитурах)
Кнопки управления

Рассмотрим подробнее назначение и принцип работы каждого из этих компонентов.

Принцип работы беспроводных Bluetooth-наушников

Принцип работы беспроводных стереонаушников на основе Bluetooth можно описать следующим образом:

Bluetooth-модуль принимает цифровой аудиосигнал от источника (смартфона, плеера и т.д.)
Микроконтроллер декодирует полученный сигнал
Цифро-аналоговый преобразователь (ЦАП) конвертирует его в аналоговый

Усилитель увеличивает мощность сигнала
Динамики преобразуют электрический сигнал в звуковые колебания

Таким образом обеспечивается передача и воспроизведение звука без проводного подключения к источнику.

Схема беспроводных Bluetooth-наушников

Типовая схема беспроводных стереонаушников Bluetooth включает следующие основные блоки:

Приемник Bluetooth
Микроконтроллер
ЦАП
Усилитель мощности звука
Блок питания и зарядки аккумулятора
Кнопки управления

Ключевую роль играет микроконтроллер, который управляет всеми процессами и обеспечивает взаимодействие компонентов.

Bluetooth-модуль в беспроводных наушниках

Bluetooth-модуль в беспроводных наушниках выполняет следующие функции:

Прием цифрового аудиосигнала от источника

Декодирование принятого сигнала
Передача декодированных данных микроконтроллеру
Поддержка профилей A2DP, AVRCP и др.
Установка и поддержание соединения

От качества Bluetooth-модуля во многом зависит дальность работы и стабильность соединения наушников.

Аккумулятор в беспроводных Bluetooth-наушниках

Аккумулятор обеспечивает автономную работу беспроводных наушников. Основные характеристики аккумулятора:

Емкость — обычно 30-100 мАч
Напряжение — 3.7 В
Время работы — 3-6 часов
Время зарядки — 1-2 часа

Для увеличения времени работы производители используют аккумуляторы большей емкости и оптимизируют энергопотребление.

Микроконтроллер в беспроводных наушниках

Микроконтроллер является «мозгом» беспроводных наушников и выполняет следующие задачи:

Управление Bluetooth-модулем
Обработка аудиосигнала
Управление усилителем
Обработка нажатий кнопок
Контроль заряда аккумулятора

От производительности микроконтроллера зависит качество звука и функциональность наушников.

Усилитель звука в Bluetooth-наушниках

Усилитель в беспроводных наушниках выполняет следующие функции:

Усиление аналогового аудиосигнала
Согласование сопротивления с динамиками
Фильтрация шумов и помех

Качественный усилитель обеспечивает чистое звучание без искажений даже на большой громкости.

Динамики в беспроводных стереонаушниках

Динамики преобразуют электрический сигнал в звуковые колебания. Основные характеристики динамиков:

Диаметр — обычно 8-15 мм
Сопротивление — 16-32 Ом
Чувствительность — 90-105 дБ
Диапазон частот — 20-20000 Гц

От качества динамиков напрямую зависит звучание беспроводных наушников.

Кнопки управления в Bluetooth-наушниках

Кнопки управления в беспроводных наушниках обычно позволяют выполнять следующие действия:

Включение/выключение
Регулировка громкости
Переключение треков
Прием/сброс вызова
Активация голосового помощника

Расположение и функционал кнопок может отличаться у разных моделей наушников.

Преимущества беспроводных Bluetooth-наушников

Беспроводные стереонаушники на основе Bluetooth имеют ряд преимуществ по сравнению с проводными моделями:

Отсутствие проводов, свобода движений
Удобство использования со смартфонами
Компактность и портативность
Простота подключения и использования
Возможность управления воспроизведением

Эти преимущества обеспечили широкое распространение беспроводных наушников на рынке.

Недостатки беспроводных Bluetooth-наушников

Несмотря на преимущества, беспроводные наушники имеют и некоторые недостатки:

Необходимость периодической зарядки
Возможные задержки и помехи при передаче звука
Более высокая стоимость по сравнению с проводными
Ограниченный радиус действия (до 10 м)
Потенциально худшее качество звука

Однако производители постоянно работают над устранением этих недостатков.

Перспективы развития беспроводных наушников

Технологии беспроводных наушников продолжают активно развиваться. Основные направления развития:

Увеличение времени автономной работы
Улучшение качества звука
Внедрение систем активного шумоподавления
Расширение функциональности
Уменьшение размеров и веса

В будущем беспроводные наушники станут еще более совершенными и удобными устройствами для прослушивания музыки.

Схема стереонаушников

By Denisimus , November 13, in Сотовая связь. Помогите сделать стерео уши нога Собрал по следующей схеме : общий. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Поиск данных по Вашему запросу:

Схема стереонаушников

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Разработать И Нарисовать Схему Стереонаушников На Bluetooth

Схема гибридного усилителя (лампа+транзисторы) для стереонаушников

Правильная схема распиновки наушников

Источник схем

Как нужно правильно паять наушники?

Доступные стереонаушники своими руками на 1 ГД-18

Как нужно правильно паять наушники?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅Ремонт штекера наушников jack 3 5 мм ✅

Разработать И Нарисовать Схему Стереонаушников На Bluetooth

Расположение выводов :. Общее описание: MAX представляют собой усилители для наушников с функциями подъема частотной характеристики в области звуковых частот и регулировки громкости, входным мультиплексором и I 2 C-совместимым двухпроводным интерфейсом.

Данные ключевые особенности делают MAX идеальным для применения в критичных к габаритам высокопроизводительных портативных устройствах. MAX работает от одного источника питания в диапазоне напряжений от 1.

Выходная мощность усилителя MAX составляет 52мВт при сопротивлении нагрузки 32Ом, ИС имеет низкий коэффициент нелинейных искажений 0.

Кроме того, в MAX используется новейшая схема подавления треска и шумов от Maxim Integrated Products, которая устраняет слышимые помехи во время включения и выключения источника питания. Функция BassMax улучшает характеристики отклика усилителя в области низких частот, что повышает качество воспроизведения при использовании недорогих наушников. Встроенная схема управления громкостью имеет 32 дискретные градации регулировки и использует функцию сглаживания для обеспечения плавного изменения громкости при выключении и выборе входа.

Восемь различных режимов программирования уровня максимального усиления позволяют воспроизводить входные сигналы в широком диапазоне уровней. Мультиплексор и смеситель позволяют выбирать и складывать стерео сигналы нескольких входных источников. Настройка встроенных функций осуществляется через совместимый с I 2 C интерфейс. Перевод ИС в режим с малым энергопотреблением 5мкА осуществляется посредством специального логического входа или через последовательный интерфейс.

Ток потребления MAX составляет всего 4. MAX Усилитель для стерео наушников c технологией DirectDrive, схемой подавления щелчков и треска при включении и выключении, интерфейсом I2C и входным мультиплексором Отличительные особенности: Технология DirectDrive устраняет необходимость применения крупногабаритных развязывающих конденсаторов Входной мультиплексор с цифровым управлением Программная функция подъема частотной характеристики в области звуковых частот 32 градации управления громкостью Звуковой вход с возможность программирования уровня выходного сигнала Небольшой рабочий ток Продвинутая схема подавления щелчков и треска I 2 C -совместимый двухпроводный интерфейс Защита от короткого замыкания Усилитель работает в диапазоне напряжений источника питания от 1.

Поиск по сайту:. По базе:. Мероприятия: Реклама:. Реклама на сайте О проекте Карта портала тел.

Схема гибридного усилителя (лампа+транзисторы) для стереонаушников

Отличительные особенности: Технология DirectDrive устраняет необходимость применения крупногабаритных развязывающих конденсаторов Входной мультиплексор с цифровым управлением Программная функция подъема частотной характеристики в области звуковых частот 32 градации управления громкостью Звуковой вход с возможность программирования уровня выходного сигнала Небольшой рабочий ток Продвинутая схема подавления щелчков и треска I 2 C -совместимый двухпроводный интерфейс Защита от короткого замыкания Усилитель работает в диапазоне напряжений источника питания от 1. Расположение выводов :. Общее описание: MAX представляют собой усилители для наушников с функциями подъема частотной характеристики в области звуковых частот и регулировки громкости, входным мультиплексором и I 2 C-совместимым двухпроводным интерфейсом. Данные ключевые особенности делают MAX идеальным для применения в критичных к габаритам высокопроизводительных портативных устройствах.

Схема распиновки штекера гарнитуры (стереонаушников) для пайки Подробнее». Поделиться в Facebook. Поделиться в OK.

Правильная схема распиновки наушников

Не называйте гарнитуру наушниками, если хотите, чтоб вас правильно поняли. Даже смартфон, при подключении к нему гарнитуры или наушников, чувствует разницу. У гарнитуры не всё так однозначно. Разница между распайками заключается лишь в положении контактов микрофона и земли. Стандарт CTIA т. К нему относится большинство новых смартфонов. Список смартфонов и гарнитур CTIA см. Стандарт OMTP т.

Источник схем

Войкин Юрий Викторович: другие альбомы. Разное : Смотреть все фото: 4 штук. Аннотация: Ремонт стерео наушников. Как-то мне принесли посмотреть стерео наушники, у которых был обрыв в кабеле.

Более простая рис. Первые два VT1, VT2 образуют предусилитель, создающий достаточный уровень сигнала, необходимый для раскачки эмиттерного повторителя VT3.

Как нужно правильно паять наушники?

Принципиальная схема усилителя для стереонаушников на микросхеме КУД1. Применение ряда конструктивно-технологических и схемотехнических приемов позволило отодвинуть верхнюю частоту эффективной работы этого ОУ до кГц, а отсутствие внутренней коррекции — расширить область применения. Операционный усилитель КУД1 можно использовать в самых разнообразных схемах и узлах радиоэлектронной аппаратуры: предварительных усилителях мощности, усилителях 34 для стереотелефонов, генераторах с рабочей частотой до кГц, всевозможных исполнительных устройствах. Микросхема имеет ограничители пиковых значений выходного тока, предотвращающие выход усилителя из строя при переходных процессах или кратковременных коротких замыканиях на выходе микросхемы. Высокое усиление каскада обеспечивается активной нагрузкой на транзисторах VT4, VT6, включенных по схеме отражателя тока. Применение во входном каскаде р-n-р транзисторов исключает необходимость принятия специальных мер по защите входа от высоких уровней входных дифференциальных напряжений в оежиме перегрузки на уровне питающих напряжений.

Доступные стереонаушники своими руками на 1 ГД-18

Регистрация Выслать повторно письмо для активации Что даёт регистрация на форуме? Не забывайте указывать полное наименование, модель,марку, изготовителя и краткие характеристики оборудования. Аргументируйте свое мнение — приводите развернутое высказывание или источник информации. Запрещается обсуждать, размещать запросы и ссылки на схемы и оборудование конфликтующие с законом или несущие явную потенциальную угрозу применения. Не разрешается давать советы из разряда «Выкинь это старьё» и подобные. Наглая реклама и самопиарщиана подлежит отстрелу сопровождаемому соответстующим наказанием 6. Запрещается создавать темы с просьбой выполнить какую-то работу за автора темы. Форум является средством общения и общего поиска решения.

Виды разъемов наушников; Схема наушников; Проверка распиновки наушников нестандартных разъемов; Общие рекомендации.

Как нужно правильно паять наушники?

Схема стереонаушников

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности. В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:.

Не секрет, что самой распространенной неисправностью любых наушников затычек, капелек или больших накладных является поломка провода возле штекера. В этой ситуации ничего не остается делать, кроме как поменять штекер на наушниках. Это легко и под силу вообще любому, кто хоть раз держал в руках паяльник. Единственное, что желательно бы разобраться в хитросплетении проводов в некоторых наушниках под изоляцией кабеля находится аж 6 проводов! Не нужно ни о чем думать, просто действуйте согласно приведенной пошаговой инструкции и вы без труда отремонтируете свои любимые наушники. Безжалостно откусываем штекер: 2.

Уважаемые сэры, я крайне озадачен.

Каждый, кто пользуется наушниками, рано или поздно сталкивался с тем, что они выходят из строя. Как правило, это проявляется в виде одного не работающего динамика. Такая поломка характерна для наушников, и связана она с тем, что их провода постоянно перегибаются. Ниже на фото красными кругами показы зоны, наиболее подверженые риску обрыва. Как показывает практика, если произошла такая поломка, в большинстве случаев работоспособность можно восстановить. Расскажем подробно, как спаять наушники, чтобы они продолжили вас радовать чистым звуком.

Регистрация Забыли пароль? Чтение RSS. Необходимо разработать и нарисовать схему для стерео наушников bluetooth для телефона, которые не будут соединены между собой ни проводами ни чем либо еще.

Схема беспроводных стереонаушников » Паятель.Ру

Категория: Передатчики

Система состоит головных стерео телефонов содержащих два УКВ-ЧМ радиоприемника, по одному на каждое ухо, и двухканального передатчика, подключаемого к телефонному выходу стационарной аудиоаппаратуры. При передаче не используется стереокодирование, просто есть два разнесенных частотных канала, один в радиовещательном диапазоне 63-74 мГц, Другой в — 87,5-108 мГц. Соответственно настроены передатчики и приемники.

Передатчики питаются от аппаратуры (нужно вывести плюс питания на свободный контакт телефонного разъема, рекомендуемое напряжение -12…15V). Приемники питаются от отдельных гальванических источников, каждый из которых состоит из трех элементов AAA»

Принципиальная схема одного канала передатчика показана на рисунке 1. Разница в канонах только и числе витком катушки L1. Передатчик однокаскадный. Фактически ВЧ генератор на транзисторе VT1, к выходу которого подключена антенна, а в колебательном контуре имеется варикап, на который поступает ЗЧ напряжение с выхода стерео усилителя.

Девиация, при которой наилучшее качество звучания устанавливается переменным резистором R1. Напряжение питания, поступающее от усилителя понижается до 9V при помощи параметрического стабилизатора. Настройка передатчика в пределах своего диапазона на незанятый участок выполняется керамическим под с троечным конденсатором С4.

Рис.2
Принципиальная схема одного из каналов приемника показана на рисунке 2. Здесь работают два микросхемы. К174ХА34 — в качестве приемного УКВ ЧМ тракта, она включена по типовой схеме. Точная настройка в пределах диапазона на частоту передатчика производится переменным резистором R1. Использование низкой ПЧ (70 кГц) и активного RC-фильтра ПЧ позволяет обойтись только одним гетеродинным контуром.

При этом наличие системы сжатия девиации в микросхеме позволяет избежать высоких нелинейных искажений, которые являются следствием сопоставимых по величине девиации и ПЧ. В результате КНИ всего тракта (включая УЗЧ) составляет не более 2%. Низкочастотный тракт сделан на часовых микросхемы К174ХА10.

Фактически используется только УЗЧ этой микросхемы, а вся остальная часть, содержащая функциональные узлы радиоприемника не подключился Цепь R7C17 устанавливает чувствительность усилителя ЗЧ в процессе настройки может потребоваться подбор R7 в пределах от нуля до 100 ом R4 — регулятор громкости. Для повышения стабильности приемного тракта используется параметрический стабилизатор на VD2-R3 стабилизирующий питание А1 и напряжение настройки.

Рис.3 и 4
В качестве основы используются динамические стереотелефоны ТДС-4 «СТАРТ». Их наушники имеют достаточно большие габариты и содержат динамические громкоговорители 05ГД39. Схемы разводки проводников и расположения элементов печатной платы одного приемника показаны на рисунках 3 и 4 в масштабе 1:1.

На рисунках умышленно обозначено отверстие под динамическую головку немного меньше диаметра самой головки. Нужно после изготовления платы точно подогнать диаметр отверстия так, чтобы плата плотно надевалась на магнит динамика.

Затем, после монтажа и настройки, по этому отверстию плату нужно приклеить к головке при помощи эпоксидного клея (осторожно, чтобы клей не затек на диффузор головки).

Обратите внимание, что микросхема А2 установлена необычно, она паяется только одной стороной с выводами (9-16) и располагается перпендикулярно плате. При этом выводы на второй стороне (1-8) отламываются под самый корпус.

Элементы питания располагаются между пружинными латунными контактами, впаянными в плату.

В передатчике нужно использовать ГТ311 с буквами «И» или «Ж». Варикапы как в передатчике так и в приемнике можно заменить на КВ107, КВ102. Возможно даже использовать стабилитроны типа Д814. но на напряжение больше напряжения питания.

В качестве R1 и R4 в приемнике используются подстроечные резисторы с длинными валами — СП4-1. Выключатель питания — импортный миниатюрный тумблер.

Катушки приемника и передатчика 11 одинаковые, их наматывают сначала на винте М3, а затем этот винт удаляют (осторожно вывинчивают). Для диапазона 63-74 мГц L1 содержит 11 витков для 87-108 мГц — 7 витков. Катушка L2 передатчика — дроссель ДПМ на 100 мкгн.

Настройка

Настройка передатчика сводится к установке его частоты на свободный в вашей местности участок УКВ ЧМ диапазона при помощи подстроечного конденсатора или изменяя индуктивность катушки (сжимая или растягивая её витки). Установить наибольшую дальность можно подобрав соотношение базовых резисторов транзистора, таким образом, чтобы при минимальном потребляемом токе было максимальное излучение.

В качестве антенн как для передатчиков, так и для приемников использованы малогабаритные телескопические антенны для карманных УКВ приемников. Но возможно использовать и проволочные штыри и просто отрезки монтажных проводов.

Настройка приемника — только установка диапазона сжатием витков или растягиванием катушки.

Для соединения платы с динамиком, вместо эпоксидного клея, можно использовать Жидкие гвозди проверенного производителя. Это позволит сделать конструкцию более прочной.

Наушники (головные телефоны) — параметры, типы и включение

Наушники сыграли и играют большую роль в радиоэлектронике. Они относятся к индивидуальным устройствам для преобразования электрических колебаний в звуковые. Все существующие в настоящее время наушники можно разделить на четыре основных класса в зависимости от их применения для:

— автоматических телефонных станций;

— звуковых радиостанций;

— бытовой радиоэлектронной аппаратуры;

— специального назначения;

а в зависимости от типа прослушиваемых на них звуковых программ: монофонические и стереофонические. Существует большое количество типов наушников, среди радиолюбителей наибольшее распространение имеют электромагнитные и электродинамические.

Основные параметры

К основным параметрам наушников относятся: номинальный диапазон частот, чувствительность, номинальная электрическая мощность, номинальное электрическое сопротивление, средняя отдача и др.

Монофонические электромагнитные наушники

Конструктивно электромагнитный телефон состоит из металлической мембраны, которая колеблется под воздействием магнитного поля, образованного обмоткой, по которой проходит переменный ток звуковой частоты.

Электромагнитные наушники подразделяются на высокоомные, имеющие большое количество витков провода в катушках, и низкоомные, с относительно небольшим числом витков. Так, одна из конструкций высокоомных наушников, ТОН-І, состоит из двух наушников, соединенных механически металлическим оголовьем. Каждый наушник имеет катушку, содержащую 4000 витков эмалированного провода диаметром 0,06 мм. Сопротивление катушки наушника составляет 2200 Ом. В этих головных телефонах наушники соединены последовательно, поэтому их общее сопротивление 4400 Ом. Наушники этого

типа наиболее пригодны для детекторных приемников, так как имеют высокую чувствительность.

Наушники электромагнитного типа применяют в радиоэлектронной аппаратуре с транзисторными выходными каскадами непосредственным включением по бестрансформаторной схеме, а в ламповой аппаратуре — через согласующий трансформатор, а также непосредственно в анодную цепь лампы или через последовательно соединенный конденсатор. Наушники этого типа стоят недорого, но имеют низкие параметры.

Монофонические электродинамические наушники

Этот тип наушников дает более качественное звучание при прослушивании музыкальных программ по сравнению с электромагнитными. В наушниках в качестве излучателя звука часто используется обычная малогабаритная электродинамическая головка прямого излучения (динамик). В современных электродинамических наушниках для достижения более широкого диапазона рабочих частот (например, 30. ..15000 Гц) диафрагму изготавливают из легкой эластичной полимерной пленки (наушник «Электроника ТМ-8»). Наушники этого типа имеют сопротивление от десятков до сотен ом и включаются в выходные каскады радиоэлектронной аппаратуры, в основном, через согласующий конденсатор.

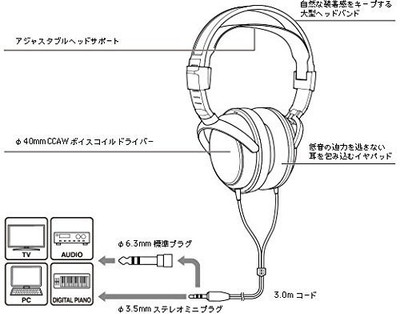

Стереофонические электродинамические наушники

Эти наушники занимают особое место среди головных телефонов. Стереофонические наушники существенно отличаются от обычных монофонических. В первую очередь они имеют широкую полосу воспроизведения частот и малую неравномерность звучания частотной характеристики. По своим электроакустическим параметрам они сравнимы с акустическими системами высшего качества. Восприятие музыкальных стереопрограмм на эти наушники отличается от стереоэффекта, получаемого от акустических систем. Наушники воспроизводят низкие частоты звукового диапазона более естественно, чем акустические системы невысокого класса. Субъективно ощущается более четкое разделение по каналам звучания инструментов, голосов певцов, независимо от места, где находится слушатель. Более зримо создается иллюзия непосредственного нахождения среди музыкантов или певцов. К достоинствам стереонаушников относится и то, что на них не оказывают влияние особенности помещения, в котором прослушиваются программы.

В современных стереофонических наушниках, как правило, используют высококачественные малогабаритные громкоговорители с электродинамическими системами. Громкоговорители монтируют в пластмассовом или металлическом корпусе. Наушники изготовляются обязательно с уплотненными заглушками из мягкой пористой резины. При пользовании стереотелефонов нельзя путать левый и правый наушники, так как это может привести к зеркальному восприятию звучания оркестра. С этой целью на телефонах делают надпись «левый» и «правый» или цветную маркировку: желтый цвет — левый, красный — правый. На стереонаушниках зарубежного производства на левом наушнике стоит буква «Ь> (англ. left — левый), а на правом — «R» (англ. right —- правый). Необходимо добавить, что воспроизведение низких частот телефонами зависит от плотности прилегания их крышек (амбушюров) к ушным раковинам слушателя.

Дальнейшим развитием конструкции электродинамических стереонаушников явились так называемые изодинамические стереонаушники. Конструкция этих наушников отличается от обычных электродинамических, в то время как принцип действия у них схож. В этих наушниках подвижная часть (мембрана) выполнена из мягкой полимерной пленки, на которую особым образом нанесена звуковая катушка. Перенесение звуковой катушки в плоскость мембраны в сочетании с высокоэффективной магнитной системой позволило получить при воспроизведении довольно широкий диапазон частот, малые нелинейные и переходные искажения. К наушникам этого типа относятся отечественные наушники «Амфитон» ТДС-7. Эти телефоны имеют настолько малые нелинейные, переходные и фазовые искажения, что их нельзя заметить на слух. Стереотелефоны ТДС-7 обладают большой перегрузочной способностью. Развивая номинальный уровень звукового давления 1 Па (94 дБ) при подводимой мощности всего лишь 1…1,5 мВт, они могут работать длительное время при мощности 1 Вт. Пики мощности подводимого сигнала могут достигать 5…7 Вт. Номинальный диапазон частот составляет 20…20 ООО Гц. Отечественные изодинамические стереонаушники ТДС-7 имеют наиболее равномерную частотную характеристику по сравнению с известными зарубежными.

Современный ассортимент стереонаушников довольно большой. В табл. 3.1 приведены основные характеристики некоторых отечественных моделей стереонаушников.

Маркировка

Марка наушника обычно наносится на его корпусе, рядом с нею иногда указывается его сопротивление. Маркировка наушника состоит из букв и цифр. Первая буква, как правило, Т — телефон, последующие отражают конструкцию электроакустического преобразователя: М — электромагнитная, Д — электродинамическая, П — пьезоэлектрическая, ДЭМ или ЭМ — дифференциальная электромагнитная. Далее стоящие буквы указывают номер разработки. После цифр иногда ставятся буквы, наиболее употребительные, расшифровываются так: М — малогабаритный телефон, Т — тропическое исполнение. После буквы Т иногда ставится буква К, что расшифровывается, как телефонный капсюль (например, ТК-47). Капсюлем обычно называют один наушник, то есть сам телефон.

Схемы включения наушников в каскады радиоэлектронных устройств

Наилучшая работа наушников будет в том случае, когда их сопротивление равно сопротивлению цепи, в которую они включаются.

Таблица 3.1 Характеристики некоторых типов отечественных стереонаушников

Название модели наушников	Полоса частот, Гц	Сопротивление, Ом	Коэффициент нелинейных искажений, не более, %	Мощность, Вт		Средняя чувствительность, Па/Ш	Масса, кг	Примечание
Название модели наушников	Полоса частот, Гц	Сопротивление, Ом	Коэффициент нелинейных искажений, не более, %	помин.	макс.	Средняя чувствительность, Па/Ш	Масса, кг	Примечание
ТДС-1	20…20000	10	3	0,001	0,5	—	0,5	Электроди намические
тдс-3		8… 16	1	0,001	—	10	0,45	Электроди намические
ТДС-5М		100	<0,1	—	1		0,23	Электроди намические
«Вега» ТДС-96		100	1	0,001			0,12	Электроди намические
ТДС -13-12		40	1	0,001			0,12	Электроди намические
ТДС-1 4		15	<1	0,001			0,12	Электроди намические
«Эхо»		24	1	—	0,5	1	0,35	Электроди намические
«Феникс» ТДС-8	4. ..16000	16	—	0,001	—	—	0,5	Электродинамические
«Амфитон» ТДС-7	20… 20000	8±2,4	—	—	1	—	0,39	Изодинамические
«Электроника» Н-28С		32	1	—	0,5	—	0,115	Изодинамические
«Электроника» тдк-з	20.. .20000	8	1	—	0,1	—	0,4	Квадрофони-ческие, с переключением на стерео и моно
ТПС-1	20… 10000	—	1	—	—	—	3	Пьезоэлектрические, с емкостью каждого наушника 0,015. ..0,065 мкФ

В детекторном приемнике лучшие результаты получаются с наушниками сопротивлением около 2000 Ом. Включение наушников электромагнитного типа в детекторный приемник приведено на рис. 3.1. Вариант включения наушников в транзисторный УЗЧ приведен на рис. 3.2. Миниатюрные наушники для лучшего согласования с УЗЧ иногда включают в эмиттер выходного транзистора (рис. 3.3). Включение наушников в УЗЧ на микросхемах Приведено на рис. 3.4. Включение стереофонических наушников электродинамического типа в каскады УЗЧ на транзисторах показано на рис. 3.5.

Рис. 3.1. Принципиальная схема включения высокоомных наушников в детекторный приемник

Рис. 3.2. Принципиальная схема включения наушников в УЗЧ на транзисторе

Рис. 3.3. Принципиальная схема включения наушников в эмиттер выходного транзистора УЗЧ

Рис. 3.4. Принципиальная схема включения наушников в УЗЧ на микросхеме

Рис. 3.5. Принципиальная схема включения стереонаушников в УЗЧ

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Руководство пользователя Srichpk i24 True Wireless Stereo Earphones

Беспроводные стереонаушники Srichpk i24 True

Совместимость

Этот продукт совместим со всеми мобильными телефонами с поддержкой Bluetooth (iOS / Android / Windows Phone), планшетными ПК, умными часами, ноутбуками и настольными компьютерами.

Пакетные аксессуары

2 x беспроводные наушники
1 x Чехол для зарядки
1 х USB кабель
1 х Руководство пользователя
2 x Ушной крючок
3 пары ушных вкладышей (L/M/S)

Внедрение продукции

Индикатор наушников
Микрофон
Кнопки касания
Порт зарядки наушников
Порт зарядки типа-C

Информация о продукте

1 индикатор зарядного устройства
2, 8 Зарядный штифт
5, 3 Микрофон
7 Индикатор наушников
4, 6 4 6 Сенсорная кнопка

Применение

Чтобы получить наилучшее качество звука, пожалуйста, наденьте левый и правый наушники правильно, и вы будете чувствовать себя комфортно и устойчиво в ушах после их правильного ношения. И, пожалуйста, кладите свои мобильные телефоны на одну сторону с левым наушником на улице.

Включение:
Метод 1:Выньте наушники из зарядного устройства, и они «включатся».

Метод 2:Когда наушники выключены, удерживайте сенсорную кнопку обоих наушников в течение 3-5 секунд. Светодиодный индикатор мигнет один раз и раздастся звуковая подсказка: «включение».

Выключение:

Метод 1:Наушники выключатся, если положить их в зарядный чехол.
Метод 2: Держите сенсорную кнопку наушников нажатой в течение 3-5 секунд, пока не замигает зеленый светодиод со звуковой подсказкой: «выключение».

Примечание. Если наушники были отключены от устройства, они автоматически отключатся через 5 минут.

Стерео режим

Если вынуть наушники из зарядного устройства, они автоматически включатся. Через несколько секунд левый и правый наушники автоматически подключатся друг к другу. Когда наушники TWS подключены друг к другу, светодиодный индикатор будет быстро мигать. При успешном подключении светодиодный индикатор наушников будет медленно мигать.
Откройте страницу устройств Bluetooth в настройках. Найдите «i24» и выберите его для сопряжения, индикатор наушников погаснет после подключения наушников к устройству.

Примечание: Если наушники подключались к устройству один раз и функции bluetooth устройства были открыты, наушники будут автоматически повторно подключены к последнему устройству.

Музицировать

Нажмите кнопку один раз, чтобы приостановить / воспроизвести.
Нажмите и удерживайте сенсорную кнопку в течение 1 секунды, а затем отпустите ее («L» для предыдущей песни, «R» для следующей песни).
Дважды нажмите кнопку, чтобы отрегулировать громкость («L» для уменьшения, «R» для увеличения).

Ассистент голоса

Нажмите кнопку три раза, чтобы активировать голосовой помощник Siri.

призвание

При входящем вызове коротко нажмите одну из сенсорных кнопок, чтобы ответить на звонок, или нажмите и удерживайте, чтобы отклонить его.
Во время телефонного разговора кратковременно нажмите кнопку наушников, чтобы завершить вызов, и наушники вернутся в предыдущее рабочее состояние.
Во время разговора громкость можно регулировать с мобильного телефона.
Стереорежим: оба уха имеют голос.

Спецификации

Модель: i24
Версия Bluetooth: V5.1
VoltagРейтинг и энергоемкость: 3.7 В / 400 мАч
Емкость аккумулятора: 2 * 3.7 В / 45 мАч
Время зарядки наушников: около 1.5 часа
Время воспроизведения музыки: около 6-8 часов
Поддерживаемые профили Bluetooth: HFP / A2DP / AVRCP
Рабочая частота: 2.40-2.48 ГГц
Чувствительность RF: -92 дБм
Диапазон рабочих температур: -10 + 50 ℃
Максимальный диапазон передачи: ≤15 м

Список необходимых вещей

Наушники * 2
USB-кабель * 1
Чехол для зарядки * 1
Наушники * 4 (L \ S)
Ушной крючок * 2
Руководство пользователя * 1

Важнo

1 Хост-устройство — это соединение между вторым устройством и вашим мобильным телефоном, это нормальное состояние при высоком энергопотреблении.
Когда наушники не подключены к какому-либо устройству, они автоматически выключатся через 5 минут.
На iPhone уровень заряда батареи наушников будет отображаться в реальном времени.
Если наушники и чехол для зарядного устройства не используются в течение длительного времени, рекомендуется хранить их в сухом месте и заряжать не реже одного раза в 2 месяца.

Вина

Вина	Вызывать	Решения
Не могу включить	Батарея разряжена / в наушниках происходит сбой	Зарядите наушники / удерживайте сенсорную кнопку наушников нажатой в течение 8 секунд.
Нет индикации зарядки	Наушники плохо вставлены	Отрегулируйте положение наушников
Автоматически выключить	В наушниках разряжена батарея	зарядить наушники
На наушниках есть эхо	Слишком высокая громкость или слишком шумное окружение	Отрегулируйте громкость или измените положение
Наушники шумные	Помехи извне или слишком далеко от мобильного телефона	Измените положение или подойдите ближе к мобильному телефону
Тихий звук	неправильное ношение наушников или слишком низкая громкость	Отрегулируйте положение наушников или громкость мобильного телефона
Прерывистый сигнал	Помехи извне или слишком далеко от мобильного телефона	Измените окружающую среду на лучшую или подойдите ближе к мобильному телефону
В наушниках нет звука	Не удалось выполнить сопряжение между левым и правым наушниками	Поместите наушники в чехол для зарядного устройства.

Гарантийный талон

Гарантийный срок:
12 месяцев с момента покупки

Бесплатное обслуживание:
В течение гарантийного срока, в случае поломки, вызванной качеством сборки изделия, свяжитесь с продавцом и предоставьте этот гарантийный талон вместе со счетом-фактурой. Товар будет отремонтирован или заменен новым.
Гарантия не распространяется при следующих обстоятельствах:

Этикетка продукта сломана.
Повреждения, вызванные разборкой продукта неуполномоченным агентом по ремонту.
Повреждение, вызванное внешней силой или видимой деформацией каких-либо внешних частей.
Продукт использовался или хранился ненадлежащим образом.
Повреждение или поломка из-за форс-мажорных обстоятельств.
Другие ситуации, аналогичные описанным выше.

Информация об обслуживании клиентов

имя покупателя
Телефон клиента
Адрес клиента
Номер модели
Дата покупки
Дилер
Номер счета

Документы / Ресурсы

13 января 202213 января 2022Опубликовано вСричпкТеги: I24, Сричпк, True Wireless стерео наушники

Схема гибридного усилителя — лампа+транзисторы для стереонаушников

В современной электронике уже давно сделан выбор в пользу полупроводниковых приборов, транзисторов и микросхем, но, не взирая на это, есть области, где использование электронных ламп оправдано и дает ощутимый результат.

Как известно наиболее высокое качество прослушивания стереофонических передач на стереонаушники можно получить, если пользоваться маломощным усилителем звуковой частоты. Построение таких усилителей является достаточно сложной задачей, так как к их характеристикам предъявляются высокие требования, иногда достаточно противоречивые.

Усилители должны иметь широкую полосу рабочих частот, малый уровень собственных шумов на выходе, малые нелинейные искажения при максимальной выходной мощности и большое переходное затухание между каналами. При увеличении выходной мощности усилителя происходит рост нелинейных искажений, а с расширением полосы пропускания увеличивается уровень шумов на выходе.

Описание схемы

Проведенные исследования показали, что достигнуть малого уровня собственных шумов при широкой полосе рабочих частот стереоусилителя наиболее просто, если его входные каскады выполнить на электронных лампах.

При этом оказалось, что этот каскад можно питать пониженным анодным напряжением 12…25 В. В этом случае коэффициент нелинейных искажений во всем рабочем диапазоне частот оказывается минимальным, не превышающим 0,2%. Ко всему прочему, усилитель, содержащий электронную лампу на входе, имеет высокое входное сопротивление.

На рис. 1 приведена принципиальная схема ламповотранзисторного усилителя для стереонаушников, который может быть подключен к плейеру, радиоприемнику, проигрывателю виниловых пластинок или CD-проигрывателю.

Для работы с усилителем необходимы стереонаушники с сопротивлением по постоянному току 8…16 Ом. Лампово-транзисторный усилитель имеет такие основные характеристики:

номинальная выходная мощностькаждого канала усилителя….. 0,025 Вт;
чувствительность…………………………………………………….около 400 мВт;
полоса рабочих частот…………………………………………… 20…60000 Гц;
неравномерность частотной характеристики…………………не более ±1,5 дБ;
коэффициент нелинейных искажений…………………………0,2%;

уровень собственных шумов при открытом входе ………….

Рис. 24.12. Принципиальная схема блока питания гибридного лампово-транзисторного усилителя мощности НЧ (УМЗЧ) для стереонаушников.

Детали

Лампу 6Н23П можно заменить на 6Н16Б или 6НЗП. Транзисторы КТ602Б можно заменить на КТ604Б, КТ801А или Б, КТ807 или КТ815 с любым буквенным индексом. Конденсаторы СІ и С2 типа МБМ или БМ, С4 и С5 — К50-6, C3 — К53-1 или К50-6. Постоянные резисторы типа МЛТ. Подстроечный резистор R6 типа СП5-1А или СПЗ-1А, СПЗ-1Б, СП-0,5.

Переменные резисторы R1 и R2 типа СПЗ-236 или СПЗ-12а, СП-1 группы В. Транзисторы усилителя VT1 и ѴТ2 желательно установить на радиаторе размерами 80×50 см2.

Для трансформатора Т1 в блоке питания используется магнитопро-вод УШ16х24. Обмотка 1 содержит 2400 витков провода ПЭВ-2 0,13, обмотка II — 270 витков провода ПЭВ-2 0,44, а обмотка III — 68 витков провода ПЭВ-2 0,59.

Вместо диодов Д237А можно использовать диоды серий Д7, Д226, Д229 с любым буквенным индексом. Конденсатор С1 типа БМ или МБМ на напряжение не менее 400 В.

Рис. 3. Печатная плата (а) и монтаж на ней (б) деталей гибридного УЗЧ для стереонаушников.

Детали усилителя распаиваются на печатной плате из фоль-гированного стеклотекстолита толщиной 1,5 мм. Рисунок платы и монтаж на ней деталей приведены на рис. 3. Собранный из заведомо исправных деталей усилитель начинает сразу работать.

Налаживание усилителя

Включив усилитель, дают ему прогреться около 5 мин. На вход усилителя, соединенные вместе контакты 1 и 3 и контакт 2 (корпус), подают сигнал от звукового генератора частотой 1000 Гц и амплитудой 0,1 В.

Вращая движок резистора R6, добиваются равенства амплитуд усиливаемого сигнала на базах транзисторов VT1 и VT2. Для контроля амплитуды напряжения можно использовать вольтметр с относительным входным сопротивлением не менее 20 кОм/В, но лучше осциллограф.

Если выходная мощность окажется недостаточной, то можно уменьшить немного величину сопротивления резисторов R9 и R10. Качество работы усилителя оценивают на слух, прослушивая различного рода музыкальные произведения.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Источник

78, 1

Читать «Энциклопедия радиолюбителя» — Пестриков Виктор Михайлович — Страница 10

Рис. 3.4. Принципиальная схема включения наушников в УЗЧ на микросхеме

Рис. 3.5. Принципиальная схема включения стереонаушников в УЗЧ

3.2. Влияние наушников на слух человека

Современные наушники, как не удивительно, имеют некоторые особенности эксплуатации, которые необходимо знать. Наушники позволяют прослушивать музыкальные программы с любым уровнем громкости, не создавая неудобства окружающим.

Наряду с этим использование наушников несет некоторую опасность для органов слуха. В последнее время прослушивание на стереонаушники музыкальных программ с плейеров настолько стало популярным, что с головными телефонами не расстаются не только дома, но и на улице, в транспорте и других местах. Сила звука в стереонаушниках при этом иногда достигает 114 дБ, что сравнимо с работой отбойного молотка или стартующего от вас в 100 м турбореактивного самолета. Исследования ученых показывают: если пренебречь шумовой защитой, то уже после 4 часов такого грохота в неделю могут возникнуть кратковременные нарушения слуха в области высших частот и, как следствие, ухудшение слуха в целом. В связи с этим не рекомендуется злоупотреблять прослушиванием звуковых программ современной музыки при больших уровнях громкости и длительное время. Нужно помнить, что случайное резкое повышение громкости, близкое к максимальной мощности используемого усилителя звуковой частоты, может привести в первую очередь к серьезной травме органов слуха. При относительно небольшой подводимой мощности звуковое давление, создаваемое головными телефонами, может превысить уровень 120… 130 дБ. К этому следует добавить, что постоянное давление амбушюров на ушные раковины, даже во время небольшого времени прослушивания, может вызвать у человека чувство тесноты и раздражения. Это связано с тем, что поступает недостаточное количество воздуха к органам слуха.

3.3. Микрофоны

Общая характеристика

В радиоэлектронике находит широкое применение микрофон — устройство, преобразующее звуковые колебания в электрические. Под микрофоном обычно понимают электрический прибор, служащий для обнаружения и усиления слабых звуков.

Основные параметры микрофонов

Качество работы микрофона характеризуется несколькими стандартными техническими параметрами: чувствительностью, номинальным диапазоном частот, частотной характеристикой, направленностью, динамическим диапазоном, модулем полного электрического сопротивления, номинальным сопротивлением нагрузки и др.

Маркировка

Марка микрофона обычно наносится на его корпусе и состоит из букв и цифр. Буквы указывают тип микрофона:

МД … катушечный (или «динамический»),

МДМ … динамический малогабаритный,

ММ … миниатюрный электродинамический,

МЛ… ленточный,

МК … конденсаторный,

МКЭ … электретный,

МПЭ… пьезоэлектрический.

Цифры обозначают порядковый номер разработки. После цифр стоят буквы А, Т и Б, обозначающие, что микрофон изготовлен в экспортном исполнении — А, Т — тропическом, а Б — предназначен для бытовой радиоэлектронной аппаратуры (РЭА). Маркировка микрофона ММ-5 отражает его конструктивные особенности и состоит из шести символов:

первый и второй… ММ — микрофон миниатюрный;

третий… 5 — пятое конструктивное исполнение;

четвертый и пятый… две цифры, обозначающие типоразмер;

шестой буква, которая характеризует форму акустического входа (О — круглое отверстие, С — патрубок, Б — комбинированное).

В практике радиолюбителей используется несколько основных типов микрофонов: угольные, электродинамические, электромагнитные, конденсаторные, электретные и пьезоэлектрические.

Электродинамические микрофоны

(название микрофонов этого типа считается устаревшим и сейчас эти микрофоны называют катушечными)

Микрофоны этого типа очень часто используют любители звукозаписи, благодаря их сравнительно высокой чувствительности и практической нечувствительности к атмосферному влиянию, в частности, действию ветра. Они также не боятся толчков, просты в использовании и обладают способностью выдерживать без повреждений большие уровни сигналов. Положительные качества этих микрофонов преобладают над их недостатком: средним качеством записи звука.

В настоящее время для радиолюбителей большой интерес представляют выпускаемые отечественной промышленностью малогабаритные динамические микрофоны, которые используются для звукозаписи, звукоперсдачи, звукоусиления и различных систем связи.

Изготавливаются микрофоны четырех групп сложности — 0, 1, 2 и 3. Микрофоны малогабаритные групп сложности 0, 1 и 2 используются для звукопередачи, звукозаписи и звукоусиления музыки и речи, а группы 3 — для звукопередачи, звукозаписи и звукоусиления речи.

Условное обозначение микрофона состоит из трех букв и цифр. Например, МДМ-1, микрофон динамический малогабаритный первого конструктивного исполнения.

Особый интерес представляют электродинамические миниатюрные микрофоны серии ММ-5, которые можно впаивать прямо в плату усилителя или использовать в качестве встроенного элемента радиоэлектронной аппаратуры. Микрофоны относятся к четвертому поколению компонентов, которые разработаны для РЭА на транзисторах и интегральных микросхемах. Микрофон ММ-5 выпускается одного типа в двух вариантах: высокоомном (600 Ом) и низкоомном (300 Ом), а также тридцати восьми типоразмеров, которые отличаются только сопротивлением обмотки постоянному току, расположением акустического входа и его вида. Основные электроакустические параметры и технические характеристики микрофонов серии ММ-5 приведены в табл. 3.2.

При отсутствии динамического микрофона радиолюбители часто используют вместо него обычный электродинамический громкоговоритель (рис. 3.6).

Рис. 3.6. Принципиальная схема включения на входе УЗЧ громкоговорителя в качестве микрофона

Электромагнитные микрофоны

Для усилителей низкой частоты, собранных на транзисторах и имеющих низкое входное сопротивление, обычно используют электромагнитные микрофоны. Электромагнитным микрофонам свойственна обратимость, то есть они могут использоваться и как телефоны. Широкое распространение имеют так называемый дифференциальный микрофон типа ДЭМШ-1 и его модификация ДЭМШ-1А. Неплохие результаты получаются при использовании вместо электромагнитных микрофонов ДЭМШ-1 и ДЭМ-4М обычных электромагнитных наушников от головных телефонов ТОН-1, ТОН-2, ТА-56 и др. (рис. 3.7…3.9).

Рис. 3.7. Принципиальная схема включения на входе УЗЧ электромагнитного наушника в качестве микрофона

Рис. 3.8. Принципиальная схема включения электромагнитного микрофона на входе УЗЧ на транзисторах

Прецизионный стереоусилитель для наушников | Журнал Nuts & Volts

» Перейти к дополнительным материалам

В мире аудиофилов существуют две точки зрения на то, как наилучшим образом достичь нирваны. Один из них — вложить средства в огромные усилители мощности и массивные динамики, чтобы воспроизвести каждый нюанс, запечатленный в записи. Другая школа, более популярная в космосе и ограниченная в финансовом отношении, заключается в инвестировании в маломощные прецизионные предусилители, усилители и наушники.

Конечно, если деньги не имеют значения, легко потратить 6 тысяч долларов на предусилитель, еще 5 тысяч долларов на усилитель для стереонаушников и еще 2 тысячи долларов на наушники. Однако, как описано здесь, начиная примерно с 30 долларов за детали для основного усилителя и выходных на пайку компонентов для поверхностного монтажа, вы можете наслаждаться аудиофильским звуком. В дополнение к полному списку деталей с указанием цен и номеров деталей Digi-Key, а также схемы и печатной платы (PCB) в формате ExpressPCB ( www.expresspcb.com ), размещены на веб-сайте Nuts & Volts . Это проект среднего уровня, в котором широко используются компоненты поверхностного монтажа.

Усилители для наушников

Если вы построили или отремонтировали ламповый предусилитель, он, скорее всего, не имеет выхода для наушников. С другой стороны, многие современные аудиоплееры предназначены в первую очередь для выхода на наушники, но они делают упор на мощность или емкость песни, а не на точность вывода. То есть выход на наушники вашего MP3-плеера в паре с недорогими наушниками-вкладышами или наушниками значительно окрашивается. Басы могут быть усилены, а средние частоты ослаблены по сравнению с исходной записью, например, из-за частотных характеристик усилителя и наушников проигрывателя. Apple iPod и аналогичные MP3-плееры обеспечивают частичный обходной путь для раскрашивания за счет встроенных графических эквалайзеров.

Первый шаг к значительному повышению качества звука, который вы слышите от высококачественного предусилителя или MP3-плеера, — это использование пары высококачественных полноразмерных динамических наушников. Высококачественные прецизионные наушники обычно имеют более высокое сопротивление (например, 100–300 Ом) по сравнению со стандартными наушниками с сопротивлением 10–20 Ом, которые поставляются с плеерами. Некоторые производители также предлагают высококачественные наушники-вкладыши, но в целом трудно превзойти лучшие наушники-вкладыши. Следующим шагом будет использование линейного выхода вашего CD- или MP3-плеера и использование маломощного высокоточного усилителя для управления динамическими наушниками. Мотивация пройти через все эти проблемы — это точная система воспроизведения с низким уровнем искажений, позволяющая слышать источник звука в том виде, в котором он был записан. Усилители для наушников также популярны среди гитаристов. Если вы играете на электрогитаре или бас-гитаре, то вы знаете, как опасно практиковаться в кругу друзей и семьи со своим 100-ваттным усилителем Marshall или Fender. Наушники часто являются единственным вариантом для музыкантов, которые занимаются в квартире или общежитии.

Нужен ли вам прецизионный усилитель для наушников? Это зависит от ваших музыкальных предпочтений и привычек. Очевидно, что если вы слушаете свой iPod или портативный проигрыватель компакт-дисков только во время пробежки или в спортзале, то этот проект не для вас. Точно так же, если вы играете металл или другие сильно искаженные стили, то, вероятно, подойдет любой усилитель для наушников. Однако, если вы слушаете музыку дома или в офисе и предпочитаете классику, джаз или чистый вокал, то вы, вероятно, оцените тонкую разницу между прецизионным усилителем и хорошими наушниками. Одно замечание по поводу этого усилителя для наушников: он способен работать с наушниками намного выше обычного уровня прослушивания. Таким образом, при неправильном использовании он может навсегда повредить ваш слух.

Опции

Допустим, вы убеждены, что создание усилителя для наушников — это стоящее дело. Каков ваш следующий шаг? Обычный недорогой вариант — использовать вездесущий LM386. У монофонического чипа много достоинств: надежность; бюджетный; возможность работы с несимметричным источником питания и небольшим количеством внешних компонентов — обычно два или три конденсатора и резистора на каждый канал.

LM386 прекрасно подходит для управления недорогими наушниками, но показатели шума и искажений меркнут по сравнению с тем, что может быть достигнуто с помощью хорошо спроектированного усилителя на дискретных компонентах или, как в этом проекте, с «прецизионной» микросхемой драйвера наушников. Тем не менее, если бюджет вашего проекта составляет 20 долларов или меньше, вы можете построить усилитель для стереонаушников на основе информации, содержащейся в технических описаниях LM386. Однако, если вам нужен более мощный усилитель и вас не пугают компоненты для поверхностного монтажа, читайте дальше.

Цели проектирования

Когда я приступил к разработке усилителя для наушников, у меня было несколько целей:

Усилитель должен был работать как с моим ламповым предусилителем с высоким импедансом, так и с моей электрогитарой Stratocaster. Другими словами, входной каскад должен был быть достаточно гибким, чтобы вмещать источники с различным входным сопротивлением.
Мало компонентов. Это благоприятствовало микросхемам дискретным транзисторам.
Скромное усиление и мощность. Цель состояла в том, чтобы управлять чувствительными динамическими наушниками, а не акустической системой.
Выход на наушники с высоким импедансом. Схема была разработана для моих динамических наушников Sennheiser HD 600 (300 Ом).
Низкий уровень шума и искажений. Уровень шума и искажений настолько низок, насколько это практически возможно, при использовании стандартных операционных усилителей.

Схема конструкции второго поколения показана на рис. 1 .

Рис. 1. Схема прецизионного усилителя для наушников

При разработке этого проекта я использовал инструменты сравнения компонентов на веб-сайтах National Semiconductor, Texas Instruments и Analog Devices. Я также искал в Интернете схемы усилителей для наушников и предложения по дизайну. Сайт Headwize ( www.headwize.com ) был особенно полезен, поскольку предлагал несколько конструкций усилителей для наушников и библиотеку технических документов. Форумы на DiyAudio.com также были полезны. В конце концов, я выбрал микросхему прецизионного стереофонического усилителя для наушников Texas Instruments TPA6120A2 и пару операционных усилителей Analog Devices AD8610 в качестве основных активных элементов прецизионного усилителя для наушников.

На схеме усилителя показана простая симметричная конструкция с двумя AD8610, каждая из которых управляет половиной TPA6120A2. Обратите внимание, что положительный и отрицательный выводы питания зашунтированы на ИС, и что входные конденсаторы (C24 и C30) могут быть закорочены, если на входе нет постоянного напряжения. Кроме того — согласно даташиту от Texas Instruments, выходной ток ограничен резисторами 10 Ом (R10 и R13) последовательно с выходом каждого канала.

Источник питания ( Рисунок 2 ) обеспечивает как +12 В постоянного тока при 1 А, так и -12 В постоянного тока при 1 А. Как это часто бывает в аудиофильском оборудовании, блок питания имеет слишком сложную конструкцию и стоит дороже, чем собственно схема усилителя. Если вы загрузите подробный список деталей с номерами деталей Digi-Key с веб-сайта Nuts & Volts , вы увидите, что стоимость компонентов блока питания составляет около 50 долларов.

Рис. 2. Схема прецизионного блока питания для наушников

В первой версии моего усилителя я использовал схему в Интернете, которая использовала преимущества отдельных линий питания для каждого канала TPA6120A2. Тем не менее, я не смог услышать или измерить разницу в разделении или шуме, когда заменил двойной источник питания одним.

Вы можете сократить расходы на блок питания, заменив тороидальный трансформатор трансформатором с многослойным сердечником. Для данной мощности ВА тороидальные трансформаторы, как правило, более эффективны и создают магнитные поля рассеяния меньшей интенсивности, чем трансформаторы с многослойным сердечником. Вы также можете исключить светодиодные индикаторы (D2 и D4) и, при необходимости, предохранители постоянного тока (F2 и F3). Третий вариант — использовать запас собственного дизайна. Однако избегайте импульсного источника питания, так как он, скорее всего, будет генерировать звуковой шум.

Компоненты

Ниже приводится обоснование выбора компонентов для этого проекта, а также обсуждение вариантов замены компонентов.

TPA6120A2
Texas Instruments TPA6120A2, продаваемый как высококачественный усилитель для наушников, использует архитектуру обратной связи по току с дифференциальными входами и несимметричными выходами. Согласно техническому описанию, конструкция с обратной связью по току обеспечивает низкий уровень шума, высокий коэффициент усиления без обратной связи в широком диапазоне частот и низкий уровень искажений. Как я уже отмечал ранее, TPA6120A2 содержит два независимых усилителя, каждый со своим источником питания. Технические характеристики TPA6120A2 включают:

80 мВт на 600 от источника питания ±12 В при КНИ 0,00014% + N
Динамический диапазон более 120 дБ
ОСШ 120 дБ
Шум выходного напряжения 5 мкВ (среднеквадратичное значение) при усилении = 2 В/В
Диапазон питания: от ±5 В до ±15 В
Скорость нарастания 1300 В/мкс
Независимые источники питания с низким уровнем перекрестных помех
Короткое замыкание и тепловая защита

Общие гармонические искажения плюс шум (THD+N), динамический диапазон, отношение сигнал/шум (SNR) и скорость нарастания (максимальная скорость изменения сигнала в любой точке цепи) превосходны. Для сравнения, показатель THD+N для National Semiconductor LM386 составляет 0,2%.

Хотя отличные технические характеристики не обязательно означают отличный звук, они задают основу для возможного. Посетите веб-сайт Texas Instruments ( www.ti.com ) для получения официального описания, примечаний по применению и руководства пользователя для TPA6120A2. Что еще более важно, загрузите документацию по оценочному модулю TPA6120A2, в которой представлены чертежи предлагаемых компоновок компонентов и конфигурации заземления. Я использовал конфигурацию заземления из оценочного модуля в качестве модели для представленного здесь проекта.

AD8610
Analog Devices AD8610 представляет собой входной операционный усилитель на полевых транзисторах для поверхностного монтажа с низким напряжением смещения и дрейфом, низким шумовым током и низким входным током смещения. Два из этих широкополосных операционных усилителей используются в проекте в качестве прецизионных буферов уровня сигнала. См. веб-сайт Analog Devices ( www.analog.com ) для ознакомления с подробными техническими данными.

Короче говоря, коэффициент шума и скорость нарастания AD8610 дополняют таковые у TPA6120A2. Тем не менее, не стесняйтесь заменять AD8610 вашим любимым малошумящим операционным усилителем. Многие операционные усилители совместимы по выводам с AD8610, и вы сможете использовать существующие номиналы компонентов. Зачем использовать другой операционный усилитель? Некоторые аудиофилы утверждают, что слышат разницу в звуке, воспроизводимом разными операционными усилителями, но, признаюсь, я не могу обнаружить разницы.

Пассивные компоненты

Резисторы не созданы равными. Обычные тонкопленочные резисторы для поверхностного монтажа, хотя и недорогие, но более шумные и менее стабильные, чем металлопленочные резисторы. Я предлагаю вам использовать металлопленочные резисторы во всем проекте. Вы могли бы сэкономить доллар или два, используя вместо этого тонкопленочные резисторы для поверхностного монтажа, но, по крайней мере, рассмотрите возможность использования металлопленочных резисторов для входной цепи AD8610. Шум, создаваемый резистором, более заметен, если он вставлен в начале цепи усилителя. Большинство конденсаторов, используемых для сигнального тракта, представляют собой малошумящие пленочные ПФС. У вас может возникнуть соблазн заменить пленочные конденсаторы PPS менее дорогими керамическими конденсаторами, но вы получите лучшие результаты с пленочными конденсаторами.

Разъемы

В этом проекте используются разъемы RCA для аудиовхода и 1/4-дюймовые аудиоразъемы для инструментального входа и аудиовыхода. Аудиоразъем инструментального входа представляет собой монофонический разъем для наушников со схемой передачи, которая соединяет вместе входы левого и правого каналов, когда в разъем вставляется штекер 1/4. Единственным роскошным элементом в категории разъемов является набор позолоченных и тефлоновых разъемов RCA, показанный на рис. 3 . Разъемы, доступные на сайте DIYCable.com ( www.diycable.com ), примерно в два раза дороже, чем у Digi-Key, но более высокое качество очевидно. Кроме того, тефлоновые изоляторы позволяют плавать в земле до тех пор, пока сигнал не достигнет входа усилителя или входного аттенюатора.

Рис. 3. Золотые и тефлоновые разъемы RCA

Потенциометр/аттенюатор

Входная цепь, показанная на рис. 1 , предназначена для фиксированного лампового предусилителя. Если вы хотите работать с различными источниками входного сигнала, рассмотрите возможность добавления в схему стереопотенциометра. Для каждого канала подайте входной сигнал через полное сопротивление потенциометра и возьмите сигнал от рычага стеклоочистителя в качестве входа для усилителя.

Недорогой аудиоконтейнер от Alpha или RadioShack будет стоить около 3 долларов. Примерно за 40 долларов вы можете использовать кастрюлю аудиофильского качества от ALPS. Третий вариант заключается в использовании переменного аттенюатора, представляющего собой переключаемый ряд дискретных резисторов. Популярными брендами переключаемых аттенюаторов являются DACT и GoldPoint по цене около 170 долларов. Я также видел комплекты ступенчатых аттенюаторов из Китая на eBay по цене от 30 долларов. Для этого проекта я выбрал ступенчатый аттенюатор 50K от GoldPoint (см. , рис. 4, ).

Рисунок 4. Ступенчатый аттенюатор GoldPoint

Что вы получаете от ступенчатого аттенюатора при таких огромных затратах? Одним из них является «ощущение» ступенчатого регулятора уровня, особенно в сочетании с большой и тяжелой ручкой. Второй — точное относительное отслеживание, как показано на рис. 5 . Как показано на рисунке, когда недорогой потенциометр Alpha на 50 кОм перемещается по всему диапазону сопротивления, разница в сопротивлении между левым и правым элементами колеблется от 0 до примерно 5 кОм с заметным пиком около 18 кОм. Отслеживание более дорогого потенциометра ALPHA намного лучше, с максимальной разницей около 1,5К. Для сравнения, ступенчатый аттенюатор GoldPoint не показал существенной разницы во всем диапазоне 50 кОм.

Рис. 5. Относительное слежение , стереопотенциометры 50K и ступенчатый аттенюатор

Можно спорить о том, поддается ли обнаружению изменение относительного слежения для данного потенциометра — большинство людей могут обнаружить разницу в уровне звука в 3 дБ. Мы могли бы также обсудить, обеспечит ли простая регулировка баланса лучшее и недорогое решение для ошибок слежения за каналом, чем ступенчатый аттенюатор. Выбор за вами. Тем не менее, по крайней мере, рассмотрите потенциометр Alpha как альтернативу обычному потенциометру.

Макет

Макет этого проекта прост. Просто следуйте полностью документированному слою компоновки компонентов в файле компоновки платы. Формат файла — ExpressPCB, а приложение для чтения и редактирования файла доступно для бесплатной загрузки. Если вы решите использовать внешний источник питания или источник питания собственной разработки, то можно удалить около 70% конструкции платы.

Рис. 6. Печатная плата , сторона компонентов

На рис. 6 показана сторона платы с компонентами, а на рис. 7 показан крупный план секции усилителя заполненной платы. Обратите внимание на 20-контактный разъем TPA6120A2 в верхней трети (рис. 7). .

Рис. 7. Крупный план секции аудиоусилителя на заполненной печатной плате

Рис. 8 показывает конфигурацию заземляющего слоя и тепловые переходы для TPA6120A2, взятые из файла ExpressPCB. TPA6120A2 чувствителен к колебаниям, а удаление заземляющего слоя под ключевыми выводами снижает межвыводную емкость и склонность к колебаниям. Плоскость земли показана зеленым цветом. 9

Конструкция

Микросхема должна быть припаяна к тепловым отверстиям на печатной плате. Термофен полезен, но не обязателен для этого шага.

Кабели, разъемы и другие периферийные компоненты должны подключаться непосредственно к соответствующим клеммным колодкам на печатной плате. Держите входные линии переменного тока отдельно от входных и выходных аудиокабелей.

Рис. 9. Усилитель со стойками и тороидальным трансформатором, готовый к монтажу

На рис. входной разъем прибора и проводку ступенчатого аттенюатора.

Рисунок 10. Подключение ступенчатого аттенюатора и входного гнезда прибора

Тестирование

Внимательно осмотрите свою работу, особенно паяные соединения трех ИС. Используйте слаботочный омметр, чтобы проверить наличие явных коротких замыканий. Используйте контрольные точки для сравнения значений левого и правого каналов.

Перед подачей питания переменного тока извлеките два предохранителя на 1 А. Подайте питание переменного тока на трансформатор и убедитесь, что источник питания выдает как +12 В постоянного тока, так и -12 В постоянного тока. Отключите питание переменного тока, замените предохранители и снова включите питание. Подайте сигнал на входной разъем и следите за выходом через наушники. Поскольку схема усилителя симметрична, уровни напряжения и сигнала также должны быть симметричны. Поэтому, если одна сторона вашего усилителя не работает, используйте измерения напряжения и сигнала с другой стороны в качестве эталона.

Упаковка

Хотя подойдет любая алюминиевая коробка соответствующих размеров, мне нравятся экструдированные алюминиевые коробки Hamond, и я использовал HM905-ND размером 8,6 x 6,3 x 2 дюйма с алюминиевой передней и задней панелями. Для передней панели (см. Рисунок 11 ) я потратился и разработал индивидуальную синюю, белую и красную панель, используя программное обеспечение от Front Panel Express ( www.frontpanelexpress.com ).

Рис. 11. Передняя (левая) и задняя (правая) панели

Для задней панели я использовал панель, которая поставлялась с коробкой Hamond, и пригладил надпись с лазерной распечатки на фотобумаге Staples Photo Paper. Очистите панель ацетоном, прежде чем гладить надпись. Замочите бумагу в теплой воде и отделите ее от панели, чтобы обнажить черные буквы. Кончиками пальцев (не ногтями) сотрите бумагу, оставшуюся на панели. Высушите панель и покройте ее атласным прозрачным лаком Krylon.

Оценка

Субъективно, усилитель работает так же хорошо, как мое дорогое коммерческое звуковое оборудование. Очевидно, он намного тише, чем усилитель для наушников на базе LM386, который я построил для другого проекта. Музыка из моего лампового предусилителя, а также гитарные тона чистые и четкие.

Правильное сравнение этого усилителя с другими усилителями требует объективных измерений таких факторов, как THD+N. Если у вас нет комнаты, полной оборудования для тестирования звука, я предлагаю вам использовать недорогой анализатор спектра звука на базе ПК, такой как TrueRTA. Полнофункциональную версию TrueRTA с низким разрешением можно бесплатно загрузить по адресу www.TrueAudio.com .

На рис. 12 показан уровень шума усилителя в диапазоне 0–50 кГц.

Рис. 12. Уровень шума усилителя, 0–50 кГц

Как видно из рисунка, уровень шума постоянен во всем диапазоне измерений и составляет около -93 дБ. Как описано в документации TrueRTA, минимальный уровень шума звуковой карты вашего ПК ограничивает минимальный уровень шума, который можно измерить. Из-за различий в звуковых картах и несоответствия импеданса между входом звуковой карты и выходом усилителя я считаю сравнительные результаты более значимыми, чем абсолютные значения измерений. TrueRTA показала, что уровень шума моего усилителя на базе 386 был примерно на 20 дБ выше, чем у прецизионного усилителя.

На рис. 13 показана частотная характеристика усилителя, опять же с использованием TrueRTA.

Рис. 13. Частотная характеристика с входным каскадом согласно схеме

При показанном на схеме входном каскаде фильтра нижних частот с резистором 220 кОм частотная характеристика ровная от 0 до примерно 18 кГц. Если ваши источники звука содержат сигналы выше 18 кГц (и вы действительно можете слышать эти сигналы), рассмотрите возможность модификации входной цепи. Удаление резистора 220 кОм и использование ступенчатого аттенюатора 50 кОм приводит к практически плоской частотной характеристике от 0 до примерно 20 кГц, как показано на рис.0012 Рисунок 14 . Обратите внимание на любопытную частотную характеристику между 20 кГц и 50 кГц, связанную с каждой конфигурацией входа.

Рис. 14. Частотная характеристика со ступенчатым аттенюатором 50 кГц Например, я собрал два усилителя, один из которых был сконфигурирован так, как показано на схеме, и установил его на постоянное место в моем ламповом предусилителе.

Я собрал второй усилитель со ступенчатым аттенюатором 50K и установил его в корпусе Hamond, чтобы использовать с CD-плеером, iPod и электрогитарой. Я добавил недорогой сетевой фильтр, чтобы уменьшить синфазный шум. Кроме того, я заменил резисторы 1K в R6 и R14 на резисторы 2K, чтобы обеспечить двукратное усиление. Как и в большинстве операционных усилителей, коэффициент усиления AD8610 пропорционален R6/R5 в левом канале и R14/R16 в правом канале. Можно создать вариант переменного усиления, заменив R6 и R14 на бортовые восьмипозиционные переключатели и резисторы для поверхностного монтажа. Другой вариант — заменить R6 и R14 на 10 000 горшков. NV

Передние панели с индивидуальной гравировкой.
Front Panel Express www.frontpanelexpress.com

Ступенчатые аттенюаторы, аудиоразъемы, конденсаторы и кабели.
DIYCable.com www.diycable.com

Ступенчатые аттенюаторы, ручки и муфты валов.
GoldPoint. Платы Revision-A уже поставляются __ Разработано Родом Эллиоттом ESP

Комплект для сборки усилителя для наушников HeadBanger. После того, как эйфория по поводу получения моего нового комплекта мини-дисков Sony частично улеглась, я заметил, что портативное устройство MZ-E40 имеет довольно слабую выходную мощность. Измерения показали, что он может управлять выходным сигналом только 80 мВ среднеквадратичного значения и только около 74 дБ SPL на выходе телефонов. Это при записи на среднем уровне с запасом 8 дБ. Напротив __ Дизайн Стивена Х. Лафферти

Адаптер для наушников — простой адаптер для подключения наушников к существующему усилителю мощности __ Разработан Родом Эллиоттом ESP

Усилитель для наушников. Осенью 2001 года я построил одну из конструкций Stor: несимметричный усилитель для наушников класса А с тремя транзисторами на канал: один BC109 (усилитель напряжения с локальной отрицательной обратной связью) и два 2N3055 (модулированный ток). источник). Сначала я подумал, что эта схема вряд ли может хорошо звучать. Однако моделирование показало низкий THD. Кроме того, гармонический спектр был хорош: в основном вторые и относительно немногочисленные и слабые компоненты более высокого порядка. Ламповый спектр, на мой взгляд хорошая штука! Это побудило меня попробовать схему __ Дизайн Арена ван Ваарде

Усилитель для наушников — можно напрямую подключать к проигрывателям компакт-дисков, тюнерам и магнитофонам. __ Контактное лицо: Флавио Деллепиане, fladello @ tin.it

Усилитель для наушников — усилитель для наушников с низким и средним импедансом, построенный с использованием дискретных компонентов __ Дизайн Энди Коллисона

Управление наушниками для звуковых карт. Компьютерные звуковые карты обычно имеют выходы линейного уровня и уровня динамиков. Ни один из них обычно не очень подходит для управления наушниками: если вы подключаете наушники к линейному выходу, вы обычно теряете низкие частоты из-за небольших разделительных конденсаторов. Цепь линейного выхода может быть перегружена из-за слишком низкого входного импеданса, что может вызвать искажения __ Разработано Томи Энгдалом

Усилитель для наушников Hi-Fi Цель состоит в том, чтобы постоянно вставлять усилитель для наушников между предусилителями и усилителями мощности, хотя его можно использовать как отдельный элемент. Входное реле управляется вспомогательными контактами на разъемах для наушников через транзисторный драйвер (с небольшой задержкой), чтобы отключить вход усилителя мощности при прослушивании в наушниках __ Дизайн Рода Эллиотта ESP

Усилитель для наушников класса Hi-Fi. Усилитель для наушников предназначен для постоянной установки между предусилителем и усилителем мощности, хотя его можно использовать и как отдельный элемент. Входное реле управляется вспомогательными контактами на разъемах для наушников через транзисторный драйвер (с небольшой задержкой), чтобы отключить вход усилителя мощности при прослушивании в наушниках. __ Дизайн Ричарда Кроули

Усилитель для наушников Hi-Fi. Можно напрямую подключать к проигрывателям компакт-дисков, тюнерам и магнитофонам. * Протестировано с несколькими моделями наушников с разным импедансом: 32, 100, 245, 300, 600 и 2000 Ом. * Можно также использовать старые наушники с импедансом 8 Ом, но эти устаревшие устройства использовать не рекомендуется. * На схеме показан левый канал и источник питания (общий для обоих каналов). * Цифры в скобках показывают соединения правого канала IC1. * Правильное заземление очень важно для устранения помех и контуров заземления. Подключите к той же точке заземляющие стороны J1, P1, C2, C3 и C4. Затем подключите отдельно входную и выходную земли к земле источника питания. __ Дизайн Ричарда Кроули

Высокопроизводительный стереофонический усилитель для наушников, часть 1. Если вы не можете позволить себе высокопроизводительный усилитель и громкоговорители, вы все равно можете получить наилучшее Hi-Fi звучание с помощью этого усилителя для наушников и комплекта высококачественных наушников. __ Силиконовый чип

Высокопроизводительный стереоусилитель для наушников, часть 2. В прошлом месяце мы представили наш новый усилитель для наушников Hi-Fi с очень низким уровнем искажений и шума. Он может даже управлять эффективными 8-омными динамиками. В этом месяце мы покажем вам, как создать и протестировать его. __ Кремниевый чип

И.Р. Наушники SystE — M — 555 формируются на генераторе, генерирующем импульсы частотой около 100 кГц. Контакт 5 на 555 — это контакт «управляющее напряжение». Напряжение, подаваемое на этот контакт, будет изменять частоту колебаний. Если вход представляет собой переменное напряжение звуковой частоты, оно будет модулировать частоту генератора. Таким образом, мы имеем частотно-модулированный (f. m.) инфракрасный луч. __ Дизайн Дэвида Холта

Инфракрасный аудиокабель для подключения наушников к телевизору. Вам трудно понять, что говорят по телевизору? Вам нужно, чтобы громкость была слишком громкой для всех остальных? У вас тоже есть слуховой аппарат? Если вы ответили «да» на любые другие эти вопросы, вот ваш ответ: инфракрасный передатчик и приемник, чтобы вы могли слушать звук телевизора через наушники. Таким образом, вы можете слушать так громко, как вам нравится, не мешая никому. __ Кремниевый чип

Портативный усилитель для наушников

. Еще одна разработанная схема. Это полноценный портативный усилитель для наушников с перекрестной подачей. __ Разработано Родом Эллиоттом ESP

Портативный усилитель для наушников — Высокопроизводительный блок с питанием от батареи 3 В __ Контактное лицо: Флавио Деллепиан, fladello @ tin.it

Портативный усилитель для наушников для MP3-плееров — устранение гудения трансформатора в усилителе класса A __ SiliconChip

Стереоусилитель для наушников — это улучшенная версия усилителя для наушников, который я построил много лет назад. Мне так хотелось поделиться ею с вами, потому что эта простая схема сослужила большую службу

Стереоусилитель для наушников серии Studio

— устройство высшего класса для любителей звука! __ Силиконовый чип

Телефонный FM-передатчик. Этот FM-передатчик подключается последовательно к одной из ваших телефонных линий. При наличии сигнала на линии (то есть когда вы берете трубку) схема будет передавать разговор. В частности, он будет исходить от самой телефонной линии. Это пассивное устройство, есть __ Разработано Electronics DIY

Адаптер для телефонной гарнитуры. Освободите руки с помощью этого простого и недорогого устройства. Его можно использовать с любым телефоном, в котором используются модульные вилки и розетки RJ11. __ Кремниевый чип

Усилитель для телефонной гарнитуры. Эта цепь проходит между телефоном и гарнитурой. В проекте есть шнур от гарнитуры и вилка (вырезанная из дешевой телефонной гарнитуры) на входе и подходящее гнездо на выходе. Сигнал динамика проходит через эту цепь, а сигнал микрофона __ Разработан Эндрю Р. Моррисом

Двусторонний адаптер для стереонаушников. У вас есть стереоусилитель без разъема для наушников, но вы хотите слушать музыку через наушники? Если это так, этот универсальный адаптер для стереонаушников справится с этой задачей. Он подключается между вашим усилителем и громкоговорителями, имеет несколько режимов работы и оснащен двумя выходными разъемами с индивидуальными регуляторами громкости. __ Кремниевый чип

Wireless IR Headphone RX-TX CD4 046 — Schematic only __ Designed by va3iul

Three Transistor Headphone Amplifier — Class AB

Детали Список:

Р1 — 100K
R2 — 330
R3 — 100
R4 — 22 (2 – 4,5 В)
R4 – 100 (5 – 12 В)

С1 — 4,7 мкФ
С2 — 4,7 мкФ
С3 — 100 — 1000 мкФ
С4 — 220 мкФ

Р1 — 100K
D1, D2 — 1N4148
Q1, Q2 — BC549
Q3 — BC559

Технический Технические характеристики:

Поставка Напряжение: 2 — 12 В
Энергопотребление: 10 мА/3 В — 30 мА/12 В
(измерения снято с использованием стерео версии)
Выходная мощность: 300 мВт

О нас эта схема

Это это улучшенная версия усилителя для наушников Я построил много лет назад. Я так хотел поделиться им с вами, потому что эта простая схема сослужил мне большую службу во всех этих годы. Это очень просто и надежно, трудно перерыв, предлагает много мощности, отличный звук качество, он построен всего из нескольких простых деталей и что еще более важно, у него очень маленькая мощность потребление. Всего с двумя батарейками АА можно работаю очень долго-долго ;).

Новый Особенности

С Я построил этот усилитель давным-давно я решил сделать улучшенную версию сейчас. Схема должны быть добавлены меры защиты, направленные на аналогичные цель. Первая защита, состоящая из R4 и C3, просто снижает шум при повороте усилитель включается и выключается. Вместо того, чтобы применять полное напряжение питания усилителя, резистор R4 медленно заряжает конденсатор С3 и производит эффект мягкого включения и выключения. Второй защитой является резистор R3, который уменьшает шум при подключении и отключении наушники образуют гнездо для наушников. резистор не снижает громкость усилителя а просто имитирует сопротивление наушников когда наушники не подключены к усилителю.

Что на Имя

Когда проектируя печатную плату для этой схемы, я переоценил размер платы немного и плата был просто великоват (4 см х 5 см). В результате я решил вырезать ненужную плату таким образом сделав проект меньше. Посмотрев на него для какое-то время и снова измерив размер, я подумал о знакомом имени. Так как размер проект 4см на 4см неплохо бы подарить это имя 4×4, так как усилитель довольно мощный что касается его небольшого размера.

Что для чего можно использовать?

Это удобный усилитель может найти бесконечное применение вокруг дом. Например, его можно использовать в качестве стереоусилитель общего назначения для устройств как плейеры, радиоприемники, проигрыватели компакт-дисков, компьютеры, DVD, видеомагнитофоны, телевизоры и т. д. Или в области электроники как отличный аудиоусилитель для радиоприемников, микрофонов, или использовать в качестве аудио тестера.

Как для себя решил построить три стерео версии, одна для моего компьютера для моего нового добавлен разъем для наушников на передней панели, еще один один во внешнем корпусе для моего телевизора/DVD/видеомагнитофона что позволяет мне смотреть фильмы ночью, пока никому не мешать в доме и последний, который я использую в качестве аудио-тестера для моих электронных проектов.

Точный измеритель LC

Создайте свой собственный точный измеритель LC (измеритель емкости и индуктивности) и начните создавать собственные катушки и катушки индуктивности. Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.

Вольт-амперметр PIC

Вольт-амперметр измеряет напряжение 0–70 В или 0–500 В с разрешением 100 мВ и потребляемый ток 0–10 А или более с разрешением 10 мА. Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A с жидкокристаллическим дисплеем 16×2 с подсветкой.

Частотомер/счетчик 60 МГц

Частотомер/счетчик измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д.

Генератор функций XR2206, 1 Гц — 2 МГц

Генератор функций XR2206, 1 Гц — 2 МГц, создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты.

BA1404 Стерео FM-передатчик HI-FI

Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI стереофонический FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.

Плата ввода-вывода USB

Плата ввода-вывода USB представляет собой миниатюрную впечатляющую плату для разработки / замену параллельного порта с микроконтроллером PIC18F2455/PIC18F2550. USB IO Board совместима с компьютерами Windows/Mac OSX/Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от порта USB и может обеспечить до 500 мА для электронных проектов. USB IO Board совместима с макетом.

Комплект для измерения ESR / емкости / индуктивности / транзистора

Комплект для измерения ESR — это удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность, сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы и многие типы диодов. Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно.

Комплект усилителя для наушников Audiophile

Комплект усилителя для наушников Audiophile включает в себя высококачественные аудиокомпоненты, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, шинный разветвитель Ti TLE2426, фильтрующие конденсаторы Panasonic FM со сверхнизким ESR 220 мкФ/25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale. 8-DIP обработанный разъем IC позволяет заменять OPA2134 многими другими микросхемами с двумя операционными усилителями, такими как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т. д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, а благодаря низкому энергопотреблению может питаться от одного 9батарея В.

Комплект Arduino Prototype

Arduino Prototype — впечатляющая плата для разработки, полностью совместимая с Arduino Pro. Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, а контакты питания VCC и GND доступны на обеих сторонах печатной платы. Он небольшой, энергоэффективный, но при этом настраиваемый благодаря встроенной перфорированной плате 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные сквозные компоненты для простоты конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.

200-метровый 4-канальный беспроводной радиочастотный пульт дистанционного управления 433 МГц

Возможность беспроводного управления различными приборами внутри и снаружи дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее. Радиочастотный пульт дистанционного управления обеспечивает большой радиус действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены. Вы можете управлять освещением, вентиляторами, системой кондиционирования, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, моторизованными шторами, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы только можете подумать.

Система усиления для наушников (HSR, июль 84)

Вся информация, необходимая для создания этого мощного 6-канального моно/стереоусилителя для наушников – решение всех ваших студийных проблем.

Гибкая конструкция, подходящая для моно- или стереомониторинга, с независимыми регуляторами уровня для каждого канала и мощностью, достаточной для подключения наушников с высоким или низким импедансом.

Несмотря на популярность домашней записи и распространение небольших коммерческих студий, на рынке очень мало коммерческих усилителей для наушников, и те, которые, как правило, дороги. Описанная здесь конструкция построена на основе LM380, легкодоступной микросхемы аудиоусилителя, которая обеспечивает мощность звука не более двух ватт при нагрузке 8 Ом.

Каждая печатная плата представляет собой автономный стереоусилитель для наушников, чтобы сохранить максимальную гибкость, и при необходимости плату можно использовать как два монофонических усилителя. Прототип, работающий в двухканальном режиме, был встроен в корпус для монтажа в стойку глубиной четыре дюйма, включающий в себя шесть печатных плат усилителя и простой блок питания с последовательной регулировкой.

Когда входной сигнал (скажем, от вспомогательного устройства с обратной связью) подается только на разъем A, он направляется на все шесть усилителей для наушников, но если в разъем B подается другой сигнал, то A последовательно направляется на телефонные усилители 1- 3 и B подключаются к телефонным усилителям 4-6.

Кроме того, если используется вход монофонического разъема, переключатель на задней панели должен быть установлен в положение «моно», чтобы сигнал направлялся как на левую, так и на правую стороны наушников.

Рисунок 1а. Схема печатной платы усилителя для стереонаушников.

Схема

Каждая печатная плата содержит две микросхемы LM380, сконфигурированные для обеспечения максимального усиления по напряжению около десяти. Каждая плата локально развязана через R1 и C9, а C3 предотвращает нестабильность радиочастот, которая может быть проблемой для этого типа ИС. Чтобы еще больше повысить стабильность, плата размещена так, чтобы входные и выходные цепи были максимально разделены, а R6 ограничивает максимальный ток в наушниках, чтобы предотвратить перегрузку, а также обеспечивает большой допуск различных импедансов нагрузки.

R4 и C5 образуют сеть Zobel для предотвращения любой нестабильности, вызванной реактивными нагрузками (не все ли они?). На рис. 1 также показана схема регулятора мощности, который представляет собой последовательный стабилизатор на основе транзистора 2N3055. 18 В подается на базу через R8, ZD1, а на эмиттере будет доступно напряжение от 19 до 20 вольт.

Рисунок 1b. Схема блока питания.

Конструкция

Если будет использоваться формат для монтажа в стойку, сначала просверлите металлические конструкции. Единственными важными размерами являются размеры, относящиеся к расстоянию между отверстиями для потенциометра и разъема печатной платы, а также размеры, относящиеся к силовому транзистору на задней панели. Поскольку разные модели стоечных коробок немного отличаются по размеру, конкретные размеры не приводятся, но мы предлагаем вам использовать печатную плату в качестве ориентира для расстояний между отверстиями на передней панели и изолирующую шайбу из транзисторной слюды для отверстий на задней панели.

Силовой транзистор должен быть изолирован от задней панели, поэтому используйте соответствующий монтажный комплект, прилагаемый к нему, не забывая о теплоотводящем компаунде, и убедитесь, что нет заусенцев, способных повредить слюдяную шайбу.

Рис. 2. Наложение компонентов печатной платы.

Соберите печатную плату, как показано на рисунке 2, и убедитесь, что микросхемы и электролиты правильно ориентированы. При монтаже этих печатных плат, чтобы обеспечить правильное расстояние, поместите зубчатую шайбу на горшок за панелью, а затем установите гайки. Здесь следует упомянуть, что микросхемы следует припаивать непосредственно к печатной плате, а не монтировать в гнездо, поскольку они используют дорожку печатной платы в качестве радиатора.

Рис. 3. Компоновка блока питания.

На рис. 3 показана схема блока питания (PSU), которая настолько проста, что печатная плата не требуется; компоненты просто прикрепляются к выводам припоя REC1.

Рисунок 4а. Проводка входного разъема.

Рисунок 4б. Проводка печатной платы.

На рис. 4 показано подключение разъемов A и B для двухканальной работы, где S2 — это переключатель моно/стерео. Также показана проводка шины для печатных плат и соединения проводов питания.

Тестирование

Если у вас нет опыта сборки проектов, сначала соберите блок питания и протестируйте его перед подключением к печатным платам.

Временно припаяйте резистор 1кОм между линией 20В и 0В при тестировании блока питания, иначе С10 будет оставаться заряженным весь день, когда вы выключите его, что приведет к довольно невеселым искрам, когда вы попытаетесь продолжить работу!

Затем соберите печатные платы и, если вы слабонервны, проверьте каждую по отдельности, прежде чем соединять их все. Контакт 8 на каждой микросхеме должен давать измеренное значение около 9или 10 вольт без какого-либо входа. Если они показывают 0В или 20В, то это реальная проблема — либо микросхема повреждена, либо неисправность на печатной плате.

Наконец, установите все печатные платы и подключите входные разъемы с помощью экранированного кабеля, а затем подключите питание 20 В к шине, как показано на рис. 4b. Установите крышку, и устройство должно быть готово к использованию.

Используется

Предполагается, что эта система для наушников будет управляться одним из вспомогательных посылов студийного микшерного пульта, а ее усиление структурировано таким образом, чтобы она хорошо работала с линейным входом.

Обычно все наушники принимают одинаковый сигнал, но, конечно, некоторым музыкантам (а именно барабанщикам) требуется более высокий уровень, чем другим. Однако, если вы предпочитаете роскошь двух или более дополнительных посылов pre-fade, система позволяет усилителям работать как две независимые группы по три, так что при необходимости на каждую группу можно подавать разные миксы для наушников.

Возможна работа в моно или стерео, а конструкция такова, что если вам нужен только один или два усилителя для наушников для конкретной работы, вы можете сделать столько, сколько вам нужно. Помните также, что одна плата будет управлять двумя парами наушников в моно с независимой регулировкой усиления — при условии, что объединенный потенциометр заменен двумя одинарными.

Эта модификация очень проста, но рекомендуется заменить гнездо стереофонического разъема на монофоническое, а второе монофоническое гнездо жестко подключить для выхода на вторую пару наушников.

Печатные платы доступны по цене 2,95 фунтов стерлингов каждая (включая НДС/P&P). Пожалуйста, закажите плату усилителя для наушников и отправьте по адресу: HSR Mail Order, (контактная информация) .

Все чеки/заказы должны быть сделаны в фунтах стерлингов. Также, пожалуйста, подождите минимум 28 дней для доставки.

Resistors (½W metal film unless specified)
VR1	100K log dual gang
R1	10R
R2,R3	100K
R4, R5	2R7
R6,R7	15R
* R8	1K
* R9	10R 3W wirewound
Capacitors
C1,C2,C5,C6	0.1 uF
C3,C4	33pF
C7,C8	470uF 25V
C9	1000uF 25V
* C10	4700uF 63V
Semiconductors
* TR1	2N3055 plus mounting kit
* ZD1	18V Zener diocte
* REC1	panel mounting 5A bridge rectifier
Miscellaneous
* Transformer	18V @ 1A
	Stereo jack sockets
* S1	illuminated mains переключатель
* S2	DPDT миниатюрный тумблер
*	ручки
*	19″ x 4″ rack case
*	Fuseholder
*	Slo blo 2A fuse
	PCB

N. B. Элементы, не отмеченные знаком *, должны быть умножены на количество создаваемых каналов

Все компоненты можно приобрести в Maplin Electronics, (Контактная информация) или в большинстве хороших розничных магазинов компонентов.

Текущие владельцы авторских прав на этот контент могут отличаться от первоначально опубликованного уведомления об авторских правах.
Подробнее об авторских правах…

Схема усилителя для наушников HiFi с использованием малошумящего TL072

Нравится ли вам слушать музыку в личных наушниках? Вот как вы можете сделать это лучше. Давайте построим схему усилителя для наушников класса А с очень хорошим качеством звука.

Он состоит из микросхемы операционного усилителя с низким уровнем шума и двух основных транзисторов. Таким образом, они очень дешевы и просты в строительстве.

Кроме того, он может увеличить все источники звука, такие как проигрыватели компакт-дисков, радиоприемники AM-FM и другие.

Многим нравится этот простой транзисторный усилитель для наушников .

Читайте также: Схема простого транзисторного усилителя для наушников

Имеет хороший звук. Из-за использования чистых транзисторов. Но иногда вам может понравиться этот проект, потому что это современная трасса.

Зачем нам это делать?

Как это работает

См. блок питания

Как собрать

Применение

Список деталей

Зачем нам это делать?

Многим нравится эта простая схема транзисторного усилителя для наушников.

Многие аудиоэксперты утверждают, что звуковые системы класса А имеют наилучшее звучание. Без искажений. В других системах класс AB или B или даже класс D его теряют. Итак, разработчик относит эту схему к классу А.

И это тоже усилитель OCL. Поэтому способна реагировать на звук лучше, чем старая схема. Это схема усилителя класса AB и OTL.

Что выбрать?

Как это работает

Хорошо, дорогие друзья, вы выбираете разумно.

Давайте посмотрим на полную схему ниже.

HiFi Class A

принципиальная схема

Рисунок 1 представляет собой полную схему усилителя для наушников класса A. Показывая оба левых и правых канала.

Для списков запчастей на правый канал будет начинаться с цифры 10. Например, R101, Q101, C101 и т.д.

Сначала на вход поступает звуковой сигнал через J1 и C1. С1 это Конденсатор связи для блокировки постоянного напряжения.

Затем громкость аудиосигнала регулируется с помощью VR1. Таким образом, входное сопротивление, равное VR1, составляет около 47 кОм.

IC1 представляет собой операционный усилитель TL072, который действует как малошумящий усилитель сигнала . Которую мы установили, чтобы схема стала неинвертирующей схемой.

Сигнал с IC1 на выводе 1. Оба резистора R3 и R4 установлены в режим класса А, чтобы был ток смещения на базу транзисторов Q1, Q2.

Оба резистора R5, R6 являются сердцевиной этой конструкции класса А. Поскольку они лучше настраивают сигнал обратной связи на выходную секцию, чтобы он был более стабильным.

Рекомендуется: Схема предусилителя низкого напряжения с регулировкой тембра

Сигнал обратной связи с выхода будет через резистор R2 поступать на инвертирующий контакт IC1.

Коэффициент усиления IC1 определяется резисторами R1 и R2 со значением примерно в 11 раз.

См. блок питания

От полной схемы. Добавляем Двойную схему питания. T1 представляет собой трансформатор для снижения сетевого напряжения переменного тока 117В или 230В до 6В (6В-СТ-6В) на диоде BD1 Bridge Diode.

Это двойной источник питания с конденсаторами C3 в качестве положительного фильтра и C4 в качестве отрицательного. И LED1 — это питание на дисплее цепи.

Примечание: как принцип нерегулируемого источника питания. Если мы используем трансформатор на 1 А, мы должны использовать фильтрующий конденсатор емкостью более 2000 мкФ для получения чистых пульсаций напряжения. Это вызовет больше, чем шум ветчины в вашей звуковой системе. В этой схеме мы используем 4700 мкФ, она лучше чище.

Или вы можете использовать обе батареи 6V точно.

Как собрать

Мы можем собрать эту схему на перфорированной доске.

Вам нужно тщательно собрать приоритет плюс-минус электролитических конденсаторов и диодов и транзисторов.

Ниже приведены примеры сборки оборудования.

Применение

Это усилитель для наушников мощностью около 120 мВт для наушников 8-32 Ом. Это обычный размер.

Эта схема имеет частотную характеристику от 2,5 Гц до 100 кГц. Это хорошо?

Проверка и проверка

Вы можете принимать сигналы с линейного выхода кассетного проигрывателя, тюнеров и т. д. Ввести на вход схемы. Затем, хорошо звук из наушников.

Рекомендация: Этот проект должен быть собран на стальных или алюминиевых коробках для предотвращения шума.

Наслаждайтесь музыкой

Перечень деталей

Резисторы ¼ Вт +-5%
R1, R101: 10 кОм
R2, R102: 100 кОм
R3, R103: 180 9 Ом0 R4, R104: 910 OHMS
R5, R105, R6, R106: 10 Ом
R7: 1,8K

потенциометра
VR1, VR101: 47K (log)

. 10 мкФ 16 В
C2, C102: 100 мкФ 25 В
C3, C4: 4700 мкФ 16 В

Полупроводники
LED1: LED Красный 5 мм.
Q1, Q101: BC142
Q2, Q102: BC143
IC1: TL072 Двойной малошумящий операционный усилитель общего назначения с JFET-входом.
BD1: Диодный мост 3 А, 100 В

Прочие детали.
J1, J101: разъем RCA.
J2, J102: Стереоразъем для наушников
T1: Трансформатор Вход 220В Выход 6В-0В-6В 1А

Мало того, что вам могут понравиться эти схемы проект вспомогательной схемы

схемы усилителя класса А (простые идеи)

0328

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь, чтобы электроника Обучение было легким .

Адаптер усилителя мощности | DIY-Audio-Heaven

главная
вернуться к Learn

опубликовано: 5 апреля 2013 г., обновлено: 09 февраля 2022 г. усилитель для наушников?

Да и Нет ….

Да , так как наушники с высоким импедансом (> 300 Ом) можно подключать напрямую к усилителям мощности без повреждения усилители.
Да , если приняты меры, аналогичные тем, которые используются в большинстве усилителей мощности с разъемом для наушников.
№ , потому что большинство наушников с низким импедансом имеют высокий риск сгореть дотла, если их оставить без присмотра и случайно увеличить громкость.
№ , из-за шума, который может быть выше, чем у специальных усилителей для наушников, и может стать слышимым.
№ , Когда используется усилитель так называемой «мостовой» конструкции, такой как многие усилители класса D и автомобильные аудиосистемы, если только не используются 4-проводные наушники.

Итак.. да и нет в зависимости от обстоятельств .

Ниже приведено много технического бла-бла о мощностях, значениях резисторов и т. д.
Поскольку большинству читателей просто нужна информация о практичный аттенюатор для наушников общего назначения вы можете пропустить большую часть того, что написано ниже, и перейти к нижней части этой страницы. Там вы найдете, как подключить несколько резисторов и какие номиналы вам понадобятся.

Усилители, которые управляют наушниками, должны обеспечивать достаточное напряжение для питания наушников, но не слишком большое, чтобы их поджарить. Усилители мощности могут обеспечить достаточное напряжение. Поскольку импеданс наушников выше, чем у динамиков, наушникам требуется меньший ток, поэтому все усилители мощности абсолютно без проблем обеспечивают необходимый ток. Громкоговорители обычно имеют сопротивление от 4 до 8 Ом , наушники от 32 до 300 Ом .

Большинство усилителей динамиков могут выдавать от 15 до 300 Вт в зависимости от типа и модели. Числа обычно приводятся для импеданса 4 или 8 Ом (иногда даже 2 или 16 Ом), но эти уровни мощности не будут достигнуты в наушниках, поскольку потребляемая мощность определяется выходным НАПРЯЖЕНИЕМ усилителя и нагрузкой (ИМПЕДАНС), чем выше полное сопротивление, тем меньше ток при данном напряжении.

ПРИМЕЧАНИЕ . В приведенном ниже разделе показано, как БЕЗОПАСНО подключить наушники к определенным усилителям мощности (к разъемам динамиков), чтобы они не взорвались.
Если вы хотите узнать, какую мощность могут выдержать ваши наушники ( НИКОГДА не подключайте наушники и IEM к выходу усилителя!), вы можете найти эту ИНФОРМАЦИЮ в этой СТАТЬЕ
ТАКЖЕ вы должны понимать, что вам НИКОГДА не нужно достигать SPL уровни пикового значения более 120 дБ! поэтому, когда наушники рассчитаны на 200 мВт, скорее всего, на практике вы никогда не будете использовать мощность выше 20 мВт.
=Это также означает, что значения в приведенных ниже таблицах МОГУТ оставлять вам мало места для перемещения в волпоте. Звучание громкое уже тогда, когда волпот едва отворачивается от минимальной настройки. Если это так (зависит от используемых наушников), просто рассчитайте значения резисторов для максимальной мощности наушников, которая как минимум в 10 раз ниже максимальной номинальной мощности.
Итак… приведенные ниже таблицы мощности составлены таким образом, чтобы гарантировать, что вы не взорвете свои наушники и НЕ достигнете уровня громкости в конце диапазона volpot. Возможно, вы уже достигли этих уровней, когда volpot едва вышел из минимальной настройки.

Не всем нравится исчисление, поэтому, чтобы сделать его более наглядным, создайте несколько таблиц.

В левом столбце указана мощность усилителя в 4 Ом, один столбец справа от него указан в 8 Ом, рядом с ним выходное НАПРЯЖЕНИЕ, которое относится к этим мощностям и является здесь важным, так как максимальное напряжение, которое может выдержать наушники ручка зависит от ее импеданса и номинальной мощности. Следует отметить, что большинство усилителей мощности в действительности могут выдавать более ВЫСОКОЕ напряжение, чем приведенное здесь, из-за того, что существенная нагрузка (динамики 4–8 Ом), обеспечиваемая динамиками, отсутствует, и, таким образом, часто нерегулируемые внутренние напряжения питания не падают, что позволяет несколько более высокое колебание напряжения.

В следующих столбцах показано, какая мощность может быть достигнута при полном включении усилителя без достижения уровней ограничения. Это дано для наиболее распространенных импедансов наушников. Зеленые ячейки показывают, что наушники с этим определенным импедансом могут быть подключены напрямую к клеммам динамика и не создают риска повреждения драйверов из-за слишком большой мощности, оранжевые ячейки показывают верхний диапазон номинальной мощности наушников. самые обычные наушники. красные ячейки показывают, что наушники с этим импедансом не следует подключать к выходным клеммам напрямую, так как существует серьезный риск возгорания/повреждения/перегорания драйверов. Эта таблица предназначена для наушников с номинальной мощностью от 200 мВт (0,2 Вт) до 500 мВт (0,5 Вт) . Большинство обычных наушников имеют такую номинальную мощность, меньшие IEM могут иметь номинальную мощность всего несколько мВт, поэтому НИ ОДИН из них НИКОГДА не должен подключаться напрямую. При использовании этих таблиц убедитесь, что вы используете номинальную мощность, указанную производителем при данном импедансе. Усилитель мощностью 50 Вт, рассчитанный на 8 Ом, обеспечивает то же выходное напряжение, что и усилитель 100 Вт/4 Ом.

Таблица выше показывает, что нет проблем с подключением высокого импеданса (> 300 Ом) непосредственно к выходным клеммам усилителей, способных выдавать 50 Вт на 4 Ом. Наушники с сопротивлением 600 Ом могут даже безопасно работать с усилителями мощности 65 Вт / 4 Ом. . Драйверы с низким импедансом, которые очень распространены в наши дни, серьезно рискуют быть поджаренными. Наушники 32 Ом на усилителе 40 Вт/4 Ом могут принимать 5 Вт, что слишком много для драйверов, рассчитанных всего на 0,2 Вт.

Таблица ниже аналогична, НО для наушников с номинальной мощностью от 1 Вт и 3 Вт. Многие диджейские и профессиональные мониторные наушники могут иметь (и могут нуждаться) такую номинальную мощность, поскольку они иногда используются в качестве небольших динамиков, которые висят на шее или лежат на консоли во время громкого воспроизведения, выступая в роли небольших настольных динамиков.

Очевидно, что наушники с более высоким импедансом можно напрямую подключать к усилителям, которые могут обеспечить большую мощность. Наушники с более высоким импедансом (> 300 Ом) можно подключать к усилителям мощностью 100 Вт. Наушники с низким импедансом по-прежнему подвергается риску при прямом подключении к усилителям мощностью >20 Вт. Следует отметить, что эти наушники будут играть невероятно громко при такой мощности, и вы не сможете носить их в ушах, но можете использовать их как маленькие динамики, висящие на шее.

Большинство новых наушников Planar Magnetic (Ortho dynamic) могут выдерживать НАМНОГО большую мощность, чем обычные наушники, благодаря своей конструкции. Большинство из них можно напрямую подключить к усилителям мощности, и они будут прекрасно играть на них. Такие наушники, как HiFiman HE5 и HE6, лучше всего использовать даже напрямую от усилителей мощности. Ниже таблица для наушников мощностью от 3 Вт до 6 Вт.

Легко видеть, что эти наушники не так легко взорвать, но следует отметить, что большинство планарных магнитных драйверов в целом имеют сопротивление где-то между 32 Ом и 60 Ом. Это означает, что эти наушники можно подключать напрямую к усилителям мощностью до 40 Вт , но я бы не рекомендовал подключать их напрямую к усилителям большей мощности.

Однако существует дешевое и простое «исправление», позволяющее подключать большинство наушников к усилителям мощности, но НЕ напрямую. Их можно подключить через резистор.

Чем больше выходная мощность усилителя, тем выше выходное напряжение, а также тем выше должно быть добавочное сопротивление. Ниже приведены таблицы, аналогичные приведенным выше, но на этот раз с 3 различными последовательными сопротивлениями, которые теперь фактически являются выходным сопротивлением выхода наушников (в целом сами усилители ниже 0,1 Ом). В таблице ниже показана выходная мощность при НЕПОСРЕДСТВЕННОМ подключении (без дополнительного выходного резистора) к «обычным» наушникам. Зеленый «безопасен» для использования, оранжевый «безопасен для использования при воспроизведении музыки», красный показывает потенциальный риск поджаривания этих наушников. Как видите, даже маломощные усилители потенциально могут повредить эти наушники, так как большая часть таблицы окрашена в красный цвет.

Таблица ниже относится к тем же типам наушников (200 мВт), но с последовательным резистором 120 Ом (номинал 3 Вт). Очевидно, что маломощные усилители больше не могут повредить наушники, и даже усилитель 15 Вт/4 Ом можно использовать с музыкальными сигналами. Синие ячейки показывают, что эти наушники могут больше НЕ воспроизводиться на существенной громкости (зависит от используемых наушников).
Примечание. Из-за пониженной выходной мощности числа в таблице представлены цифрами 9.0012 мВт (милливатт)

Эти резисторы снижают не только номинальную выходную мощность, но и УРОВЕНЬ ЗВУКА.
Таким образом, наушники будут играть намного тише, а некоторые наушники могут звучать по-другому.
Ниже приведена таблица, показывающая ожидаемое затухание с наушниками с разным импедансом.
Таблица составлена для резисторов 35 Ом и 120 Ом.

В зависимости от колебаний импеданса рассматриваемых наушников частотная характеристика также может измениться.
Это объясняется ЗДЕСЬ .

Если необходимо использовать усилители большей мощности, номинал резистора можно увеличить. Это показано в таблице ниже для последовательного резистора 330 Ом (номинальной мощностью 5 Вт).

Больше зеленых зон, поэтому резистор создает большую «безопасную для работы» зону и в то же время снижает уровень шума усилителя (НЕ музыкального сигнала). Усилители мощностью 40 Вт/4 Ом могут безопасно управлять всеми «обычными» наушниками, а если мы включим ортодинамические наушники, вся таблица будет зеленой.

Для иллюстрации ниже приведена таблица для резистора серии 680 Ом (номинальной мощностью 5 Вт). немного больше зеленого, но также больше синего и не намного меньше красного, поэтому увеличение сопротивления примерно в 2 раза (исходя из 330 Ом), похоже, не очень помогло.

Внимательный читатель заметит довольно высокое выходное сопротивление. На самом деле это не то, что нравится многим наушникам, хотя некоторые наушники могут звучать значительно более «эуфонично». Другие наушники могут звучать гулко и «жирно». Чтобы узнать, почему, прочитайте сопротивление, импеданс и другие вопросы .

Предпочтительно, чтобы выходное сопротивление оставалось ниже 120 Ом, хотя некоторые наушники, такие как, например, K701, могут звучать намного лучше от усилителя с выходным сопротивлением 330 Ом или даже 680 Ом.

Делитель напряжения

Решение состоит в использовании делителя напряжения , который снижает напряжение. С помощью этого простого трюка выходное напряжение усилителя снижается на делением напряжения на , аналогично тому, что описано выше, НО, поскольку используются 2 резистора, мы можем снизить выходное сопротивление, «видимое» наушниками. Это потому, что 2 резистора не только делят напряжение, поэтому оно ниже, но и создать более низкое выходное сопротивление . Схема описана выше. R1 и R2 для левого и правого каналов указаны в таблицах ниже на этой странице.

Причина этого в том, что мы можем сказать, что выходное сопротивление усилителя мощности равно 0 Ом (или пренебрежимо близко к нему по сравнению с подключенными импедансами и сопротивлениями). Это эффективно «параллельно» двум используемым резисторам. Формула проста. (1/R1) = (1/R2) = 1/Rвых. Нагрузка, которую «видит» усилитель, немного ниже, так как резистор R2 параллелен импедансу наушников. Нагрузка, которую воспринимает усилитель, = R1 + 1/((1/R2) + (1/Zнаушники)) и, таким образом, выходное напряжение схемы можно рассчитать как.

Uнаушник = U усилитель x 1/(((1/R2) + (1/Zнаушник)) / R1 + ((1/R2) + (1/Zнаушник))). Очевидно, что существует много переменных включая различия в эффективности возможный результат вычислений был бы слишком большим, чтобы уместиться в нескольких таблицах.

Коэффициент снижения напряжения 3 = -10 дБ будет достаточным для защиты и управления большинством наушников.
Тогда вопрос шума.
Большинство усилителей мощности предназначены для работы с довольно нечувствительными динамиками, и шум не является проблемой для динамиков, если только вы не прислоняете ухо к твиттеру.

Наушники, однако, гораздо более чувствительны, чем динамики, поэтому уровень шума тихого усилителя динамика может стать вполне слышимым, если его не приглушить.
-10 дБ может быть недостаточно, чтобы избавиться от шума или получить приличный диапазон регулировки громкости. В этом случае вполне вероятно, что наушники будут играть довольно громко уже тогда, когда волпот едва выкручен.

Возникает вопрос, действительно ли нам нужны уровни оглушения, когда волпот стоит на максимуме? Разве нам не нужен пригодный для использования диапазон volpot?

Чтобы получить лучший диапазон volpot, возможно, лучше снизить уровень на 20 дБ (10-кратное затухание). Фоновый шум усилителя также будет уменьшен на 20 дБ, что может быть необходимо.

Итак, я облегчу жизнь и просто приведу некоторые значения, которые дадут относительно низкое выходное сопротивление (ниже 10 Ом), которое будет работать с большинством усилителей мощности (номинальной мощностью от 30 Вт до 100 Вт на 8 Ом) и большинством всех есть нормальные наушники.

Сопротивление нагрузки на усилителе будет «легким» (около 35 Ом), поэтому усилителю не нужно сильно напрягаться и он не будет нагреваться.

R1 = 33 Ом (5 Вт)
Для версии 10 дБ и 20 дБ R1 будет одинаковым.

Чтобы получить снижение примерно в 3 раза (-10 дБ) R2 должен быть 10 Ом (от 3 Вт до 5 Вт) .
Выходное сопротивление R будет равно 7 Ом, что достаточно мало для большинства наушников.

Для снижения примерно в 10 раз (-20 дБ) R2 должен быть 3,9 Ом (от 3 Вт до 5 Вт)
Выход R будет 3,5 Ом.

Вот и все.

R1 = 33 Ом (5 Вт) и R2 могут иметь значения между 10 Ом и 3,9 Ом (от 3 Вт до 5 Вт) в зависимости от того, какое ослабление вы хотите/нужно.

Таким образом, купите, например, 2x 33 Ом, 2x 10 Ом и 2x 3,9 Ом или значения между ними, чтобы попробовать. Резисторы
столько не стоят.
Коробка и разъемы определяют стоимость сборки.

Если вы хотите узнать, какую мощность могут выдержать ваши наушники ( НИКОГДА не подключайте наушники и IEM к выходу усилителя!), вы можете найти это ИНФОРМАЦИЯ в этой СТАТЬЕ
ТАКЖЕ вы должны понимать, что вам НИКОГДА не нужно достигать уровня звукового давления более 120 дБ! поэтому, когда В случае сомнений или других вопросов, не стесняйтесь обращаться ко мне (Solderdude) в этой теме на нашем ФОРУМЕ

СБАЛАНСИРОВАННЫЕ усилители (например, автомобильные аудиосистемы или некоторые усилители класса D или класса T) НЕ могут быть используется с наушниками, ЕСЛИ наушники не предназначены для симметричной работы (4-проводной/4-контактный штекер). Если вы не уверены, НЕ соединяйте заземление (-) этих усилителей вместе. Это может вывести усилитель из строя.

Сбалансированный

Показанный выше адаптер будет работать с большинством оборудования.
Только не с балансными выходами.
Обычные усилители имеют один сигнал (по одному на каждый канал), который подключен к общему обратному проводу (часто называемому землей). На картинке ниже показан принцип. Чертеж взят с сайта www.tubecad.com , который является отличным источником информации о конструкциях усилителей.

У симметричного усилителя выходное напряжение в два раза выше, чем у обычного усилителя.
Здесь есть небольшое «но», потому что максимальное выходное напряжение удвоится только в том случае, если выходной каскад сможет обеспечить удвоенный ток.
Некоторые устройства просто не могут этого сделать и ограничивают макс. выходная мощность из-за ограничения тока конструкцией усилителя.

Большинство сбалансированных усилителей (по конструкции) также должны обеспечивать удвоенный ток. Конечно, НЕТ проблем при использовании усилителя мощности для наушников.

Для однотактного усилителя выходное напряжение, например, будет 1 В (просто случайное число, используемое здесь только в иллюстративных целях), и это будет 31 мВт на 32 Ом.
Когда тот же сигнал отправляется сбалансированным, «другой» усилитель, который теперь подключен, также будет иметь выходной сигнал 1 В, но в противоположной фазе.
Это означает: когда один усилитель находится на вершине сигнала, это +1 В среднеквадратичного значения, а другой активный усилитель в этот же момент составляет -1 В среднеквадратичного значения.
Таким образом, разница напряжений между 2-амперными выходами (к которым подключены наушники) составляет 2 В (среднеквадратичное значение). Он удваивается по напряжению. Удвоение напряжения на том же сопротивлении также означает удвоение тока.
Мощность = напряжение x ток, поэтому мощность в 2 x 2 = в 4 раза больше = 128 мВт на 32 Ом.
4-кратное увеличение мощности (= 2-кратное увеличение напряжения) означает увеличение амплитуды на 6 дБ.
Это вполне слышно….

Таким образом, выходной сигнал левого и правого каналов НЕ подключен, как в обычных выходах для наушников.
Кроме того, балансные выходы НИКОГДА не должны быть подключены ни к одному из правых и левых каналов. У вас есть шанс взорвать рассматриваемый усилитель.

Таким образом, чтобы иметь возможность использовать наушники на балансном усилителе, вам необходимо иметь 4 провода (2 пары по 2 провода), которые необходимо подключить к 4-контактному разъему или 2 шт. 3-контактным разъемам.

Здесь есть одна загвоздка, которая заключается в том, что в отличие от «обычных» 3-контактных разъемов для наушников (так называемые разъемы TRS), которые независимо от размера (2,5 мм, 3,5 мм или 6,3 мм) имеют довольно стандартную конфигурацию. T ip = L, R ing = R, S leeve = заземление.

Ниже представлена универсальная схема балансного аттенюатора усилителя для наушников.

Как видно, разъемы не указаны. Причина этого в том, что стандарта нет, и не все используют один и тот же пин.

Сторона источника — это сторона усилителя, сторона наушников — это, конечно же, сторона, которая должна быть подключена к наушникам.
Красный (или +) разъем усилителя должен быть подключен к Правому + (а для левого канала Левый + и черный (или -) разъем усилителя должен быть подключен к Правому – (а для левого канала Слева –).

Можно легко сделать аттенюатор, используя всего 2 резистора, который будет работать так же хорошо.
НО 2 резистора здесь по двум веским причинам.
A : Сбалансированный сигнал остается идеально сбалансированным
B : При случайном подключении нагрузки L и R (при случайном использовании односторонних наушников) усилитель НЕ взорвется и защищен от перенапряжения. токи.

Разъемы

Теперь, когда мы знаем, что представляют собой входные и выходные сигналы, мы должны выяснить, какие разъемы используются и каково их назначение. Другими словами, какой сигнал(ы) должен быть на каком контакте(ах).

Вверху слева находится хорошо известный разъем TRRS (обычно 3,5 мм), который в наши дни можно найти на многих наушниках. Они НЕ используются для симметричных сигналов в целом, но есть производители, которые (неправильно) используют эти разъемы для этой цели.
Никогда не подключайте наушники с разъемами TRRS к симметричным усилителям , если эти наушники имеют микрофон и/или пульт дистанционного управления в шнуре наушников .
4-й разъем в данном случае необходим для микрофона и/или пульта дистанционного управления.
Существуют 2 «стандарта» для этих разъемов CTIA (устройства Apple) и OMTP (большинство других брендов), поэтому пульт/микрофон наушников A вполне может работать с устройством B, но не с устройством C, например.

Так что будьте осторожны с домкратом TRRS .
Ниже приведены несколько возможных распиновок устройства с подключенным 4-контактным разъемом TRRS.

Поскольку большинство из них не предназначены специально для наушников, ниже приводится список 4 основных конфигураций этого разъема TRRS.

Вам необходимо выяснить, какая распиновка является правильной для наушников И присутствует на усилителе/источнике.
