Микросхема LA78040: назначение и основные характеристики

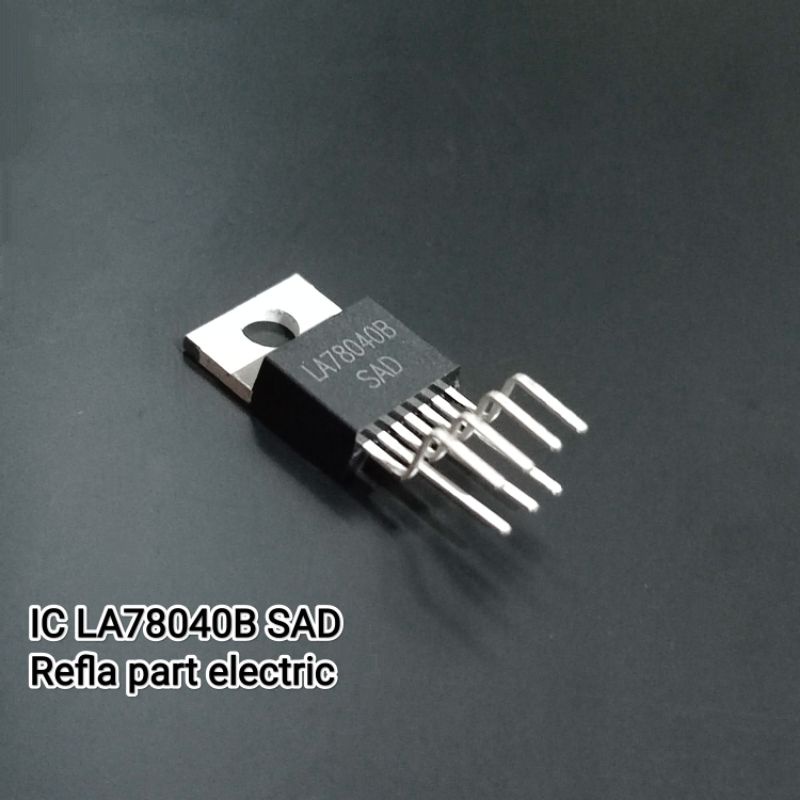

LA78040 — это интегральная микросхема, предназначенная для формирования кадровой развертки в телевизорах с электронно-лучевой трубкой (ЭЛТ или CRT). Данная микросхема выпускается в двух вариантах корпуса — LA78040N и LA78040B.
Основные характеристики LA78040:
- Применяется в схемах кадровой развертки ЭЛТ-телевизоров
- Поддерживает как однополярное, так и двуполярное включение
- Имеет встроенную схему управления по шине I2C
- Обеспечивает формирование пилообразного напряжения для отклонения луча по вертикали
- Рассчитана на работу с различными размерами экрана ЭЛТ
Типовая схема включения LA78040 в телевизорах
Для корректной работы микросхемы LA78040 требуется определенная схема включения. Рассмотрим типовой вариант на примере телевизора Sharp 21L-FG1RU:
- Питание микросхемы осуществляется через вывод 2, напряжение поступает с выпрямителя, состоящего из диода D510 и конденсаторов C511, C512
- Выход кадровой развертки подключен к выводу 5 микросхемы
- Пилообразное напряжение формируется на выводе 1
- Для стабилизации работы используются конденсаторы обвязки C505, C511, C513, C515, C310
- Предохранитель HM604 защищает схему от перегрузок по току
Важно отметить, что конкретная схема включения может отличаться в зависимости от модели телевизора, но основные принципы остаются неизменными.
Диагностика и устранение неисправностей, связанных с LA78040
При возникновении проблем с кадровой разверткой в телевизоре, использующем LA78040, следует провести ряд диагностических мероприятий:
- Визуальный осмотр микросхемы и конденсаторов обвязки на предмет физических повреждений
- Проверка наличия напряжения питания на выводе 2 микросхемы
- При наличии осциллографа — проверка формы пилообразного напряжения на выводе 1
- Замена электролитических конденсаторов обвязки при подозрении на их неисправность
- Проверка целостности предохранителя HM604
Какие симптомы могут указывать на проблемы с LA78040? Наиболее распространенные признаки:
- Узкая горизонтальная полоса на экране вместо полноценного изображения
- Неполный растр (изображение не занимает весь экран по вертикали)
- Нелинейность изображения по вертикали
- Полное отсутствие изображения при наличии звука
Аналоги микросхемы LA78040 и их особенности
Для LA78040 существует ряд полных аналогов, которые могут быть использованы для замены в случае необходимости. К ним относятся:
- STV9302A
- TDA9302H
- STV9326
- TDA8172
- STV9378
Важно отметить, что микросхема LA78041, несмотря на схожее название, не является прямым аналогом LA78040. В чем заключается основное отличие? LA78041 имеет другую распиновку, поэтому ее установка возможна только с доработкой схемы.
Особенности применения LA78040 в различных моделях телевизоров
Микросхема LA78040 нашла широкое применение в телевизорах различных производителей. Рассмотрим некоторые особенности ее использования:
- В телевизорах Sharp серии 21L-FG1RU LA78040 используется в стандартной конфигурации с минимальными дополнительными компонентами
- Некоторые модели телевизоров Panasonic используют модифицированную схему включения LA78040 с дополнительными цепями защиты
- В телевизорах Sony LA78040 часто применяется в комбинации с фирменными схемами обработки видеосигнала
Преимущества использования LA78040 в телевизорах
Почему LA78040 стала популярным выбором производителей телевизоров? Основные преимущества включают:
- Высокая надежность и стабильность работы
- Относительно низкая стоимость по сравнению с дискретными решениями
- Компактные размеры, позволяющие оптимизировать конструкцию телевизора
- Универсальность применения для различных моделей ЭЛТ
- Наличие встроенных защитных функций
Современные альтернативы LA78040 в эпоху цифрового телевидения
С переходом на цифровое телевидение и отказом от ЭЛТ-технологий, возникает вопрос: какие современные решения пришли на смену LA78040? Рассмотрим некоторые варианты:
- Микросхемы обработки видеосигнала для ЖК-панелей, например, серия MST6M от Mstar
- Интегрированные системы-на-чипе (SoC) для Smart TV, такие как MediaTek MT5502
- Специализированные драйверы подсветки для LED-телевизоров
Однако стоит отметить, что принципы работы современных телевизоров значительно отличаются от ЭЛТ-технологий, поэтому прямая замена LA78040 в новых устройствах невозможна.
Технические характеристики и параметры LA78040
Для более глубокого понимания возможностей LA78040, рассмотрим ее основные технические характеристики:
- Напряжение питания: от 8 до 27 В
- Максимальный выходной ток: до 2 А
- Частота кадровой развертки: 50/60 Гц (совместимость с PAL/NTSC)
- Рабочая температура: от -20°C до +75°C
- Тип корпуса: SIP-9 (для версии N) или ZIP-9 (для версии B)
Какие дополнительные функции реализованы в LA78040? Микросхема обладает следующими возможностями:
- Встроенная термозащита
- Защита от перенапряжения
- Возможность программного управления параметрами развертки через шину I2C
- Автоматическая коррекция геометрии изображения
Рекомендации по монтажу и эксплуатации LA78040
Для обеспечения надежной работы LA78040 в телевизоре, следует соблюдать ряд рекомендаций по монтажу и эксплуатации:- Используйте качественный теплоотвод для предотвращения перегрева микросхемы
- Применяйте конденсаторы с низким ESR в цепях питания и фильтрации
- Обеспечьте надежное заземление корпуса микросхемы
- Избегайте превышения максимально допустимых напряжений на выводах
- При замене LA78040 используйте только оригинальные компоненты или проверенные аналоги
Соблюдение этих рекомендаций поможет продлить срок службы микросхемы и обеспечить стабильную работу телевизора.
Типичные ошибки при работе с LA78040
Какие ошибки чаще всего допускают при ремонте и обслуживании схем с LA78040? Основные проблемы включают:
- Неправильную полярность подключения электролитических конденсаторов
- Использование несертифицированных аналогов микросхемы
- Пренебрежение мерами электростатической защиты при монтаже
- Недостаточное охлаждение микросхемы в условиях повышенной нагрузки
Избегание этих ошибок позволит существенно повысить надежность работы телевизора и упростит процесс диагностики в случае возникновения неисправностей.
LA78040 схема включения и аналоги
LA78040 N или (B), микросхема кадровой развертки, использующаяся в CRT телевизорах (с кинескопом). Применяется как однополярном включении так и двуполярном.
На рисунке приведенном ниже показана типовая для LA78040 схема включения:
Схема кадровой развертки на микросхеме la78040 телевизора Sharp 21L-FG1RU:
При ремонте неисправности кадровой на la78040, визуально проверяется в первую очередь целостность ИМС и конденсаторов обвязки. Далее наличие напряжения питания на 2 выводе микросхемы поступающее с выпрямителя D510, C511, C512. При заворотах, неполном растре или нелинейности меняются все электролитические конденсаторы. На данной схеме, к примеру, следует заменить C505, C511, C513, C515, C310.
При узкой горизонтальной полосе (подробная статья здесь) после осмотра необходимо проверить напряжение, предохранитель HM604 от 7 вывода ТДКС, при наличии осциллографа проверить пилу на 1 выводе. Если все в порядке, а полоса остается, то меняется кадровая микросхема.
LA78041 не аналог для нее, хотя установка возможна только с доработкой, так как, распиновка у нее другая.
Для LA78040 полные аналоги — STV9302A= TDA9302H =STV9326= TDA8172=STV9378.
