Акустический выключатель своими руками: пошаговая инструкция по сборке

Как сделать акустический выключатель своими руками. Какие детали потребуются для сборки. Как работает схема акустического выключателя. Какие есть варианты применения устройства.

Содержание

Что такое акустический выключатель и как он работает

Акустический выключатель — это устройство, которое реагирует на звуковые сигналы и включает или выключает подключенную нагрузку. Принцип работы акустического выключателя основан на преобразовании звуковых колебаний в электрический сигнал с помощью микрофона. Этот сигнал усиливается и обрабатывается электронной схемой, которая управляет коммутирующим элементом — реле или транзистором.

Типичный алгоритм работы акустического выключателя выглядит следующим образом:

  1. При первом хлопке или другом звуковом сигнале нагрузка включается
  2. При втором хлопке нагрузка выключается
  3. Цикл повторяется при последующих хлопках

Более сложные устройства могут иметь несколько режимов работы и управлять несколькими нагрузками. Например, один из вариантов алгоритма:


  • 1 хлопок — включается первая лампа
  • 2 хлопка — включается вторая лампа
  • 3 хлопка — включается третья лампа
  • 4 хлопка — все лампы выключаются

Необходимые компоненты для сборки акустического выключателя

Для сборки простейшего акустического выключателя потребуются следующие компоненты:

  • Микрофон (электретный)
  • Транзисторы (например, BC547 — 2-3 шт)
  • Резисторы (различных номиналов)
  • Конденсаторы (электролитические и керамические)
  • Реле (на 5В или 12В)
  • Диод (например, 1N4007)
  • Макетная плата или печатная плата
  • Провода для соединений
  • Источник питания (5-12В)

Точный набор и номиналы компонентов зависят от конкретной схемы. Для более сложных устройств может потребоваться микроконтроллер.

Схема акустического выключателя на транзисторах

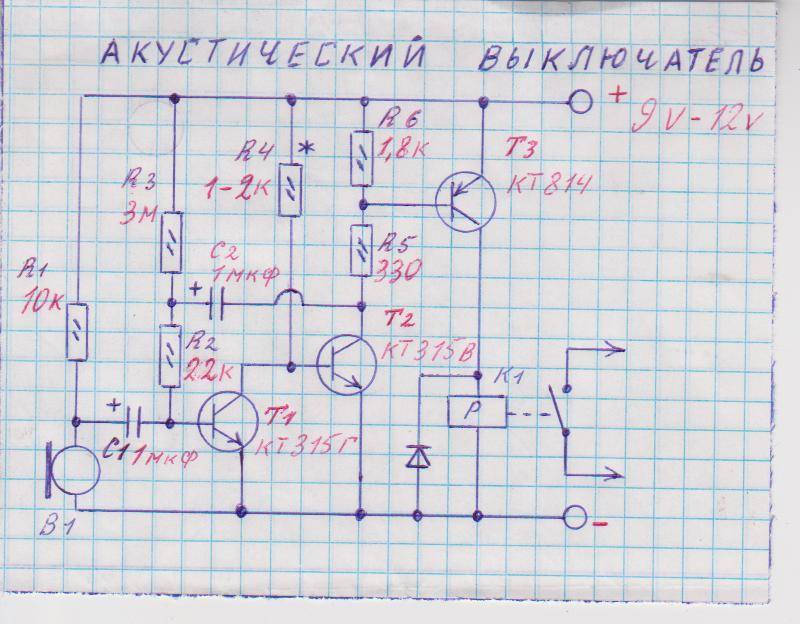

Рассмотрим простую схему акустического выключателя на транзисторах:

  1. Сигнал с электретного микрофона поступает на базу первого транзистора через разделительный конденсатор
  2. Первый каскад усиливает слабый сигнал с микрофона
  3. Второй каскад дополнительно усиливает сигнал
  4. Третий транзистор работает как ключ, управляющий реле
  5. При срабатывании реле замыкаются его контакты в цепи нагрузки

Чувствительность устройства настраивается с помощью подстроечного резистора в цепи микрофона. Время удержания реле во включенном состоянии определяется емкостью конденсатора в цепи базы последнего транзистора.


Схема акустического выключателя на микроконтроллере

Более функциональное устройство можно собрать на базе микроконтроллера. В этом случае схема будет выглядеть следующим образом:

  1. Сигнал с микрофона усиливается транзисторным каскадом
  2. Усиленный сигнал поступает на аналоговый вход микроконтроллера
  3. Микроконтроллер обрабатывает сигнал по заданному алгоритму
  4. Выходы микроконтроллера управляют транзисторными ключами
  5. Транзисторные ключи коммутируют нагрузку или управляют реле

Применение микроконтроллера позволяет реализовать более сложные алгоритмы работы, добавить настройку параметров, индикацию режимов и т.д.

Пошаговая инструкция по сборке акустического выключателя

Рассмотрим процесс сборки простого акустического выключателя на транзисторах:

  1. Подготовьте все необходимые компоненты согласно схеме
  2. Разместите компоненты на макетной плате согласно принципиальной схеме
  3. Выполните соединения между компонентами проводами
  4. Подключите источник питания (соблюдая полярность)
  5. Подключите нагрузку к контактам реле
  6. Включите питание и проверьте работу устройства
  7. При необходимости настройте чувствительность подстроечным резистором

При сборке строго соблюдайте полярность электролитических конденсаторов и правильность подключения выводов транзисторов. Будьте осторожны при работе с сетевым напряжением в цепи нагрузки.


Настройка и тестирование акустического выключателя

После сборки устройства необходимо выполнить его настройку и тестирование:

  1. Установите подстроечный резистор в среднее положение
  2. Включите питание устройства
  3. Проверьте срабатывание от хлопка на разном расстоянии
  4. Подстройте чувствительность резистором для оптимальной работы
  5. Проверьте отсутствие ложных срабатываний от посторонних звуков
  6. Настройте время удержания реле (при необходимости)
  7. Протестируйте работу с реальной нагрузкой

Правильно настроенное устройство должно надежно срабатывать от хлопка, но не реагировать на фоновые шумы и разговор. Время задержки выключения можно регулировать, изменяя емкость конденсатора в цепи базы выходного транзистора.

Варианты применения акустического выключателя

Акустический выключатель может найти различное применение в быту и технике:

  • Управление освещением в комнате хлопками
  • Включение вентилятора или кондиционера по сигналу
  • Открывание электрозамка двери по условному сигналу
  • Запуск различных устройств звуковой командой
  • Системы охраны, реагирующие на шум
  • Автоматизация процессов в умном доме

Устройство можно дополнить различными датчиками и исполнительными механизмами для расширения его функциональности. Например, добавить датчик освещенности, чтобы акустический выключатель работал только в темное время суток.


Преимущества и недостатки акустического выключателя

Акустический выключатель имеет ряд преимуществ по сравнению с обычными выключателями:

  • Удобство управления — не нужно искать выключатель в темноте
  • Бесконтактное включение — подходит для помещений с повышенной влажностью
  • Возможность дистанционного управления
  • Простота монтажа — не требуется прокладка проводов к выключателю

Однако есть и некоторые недостатки:

  • Возможность ложных срабатываний от посторонних звуков
  • Необходимость источника питания
  • Сложность конструкции по сравнению с обычным выключателем
  • Ограниченный ресурс работы реле при частых переключениях

При правильной настройке большинство недостатков можно свести к минимуму. Акустический выключатель остается удобным и функциональным устройством для многих применений.


Как сделать хлопковый выключатель своими руками

Для повышения своего комфорта и упрощения повседневной рутины люди постоянно придумывают новые приборы. Сегодня мы рассмотрим устройство для дистанционного управления полезной нагрузкой, с помощью хлопков. Самодельный хлопковый выключатель пригодится, к примеру, для включения света в тамбуре или кладовой, где обычно поиск нужного выключателя доставляет много неудобств. Для читателей сайта https://samelectrik.ru мы подробно расскажем, как сделать такое устройство своими руками, какие детали для этого нужно подготовить и по какой схеме осуществлять сборку.

  • Схемы сборки
  • Видео инструкции

Схемы сборки

Все хлопковые или акустические автоматы объединяет наличие в схеме микрофона, который нужен для регистрации звука. Также в конструкции предусмотрен усилитель, триггер или реле времени, для управления силовым переключателем.

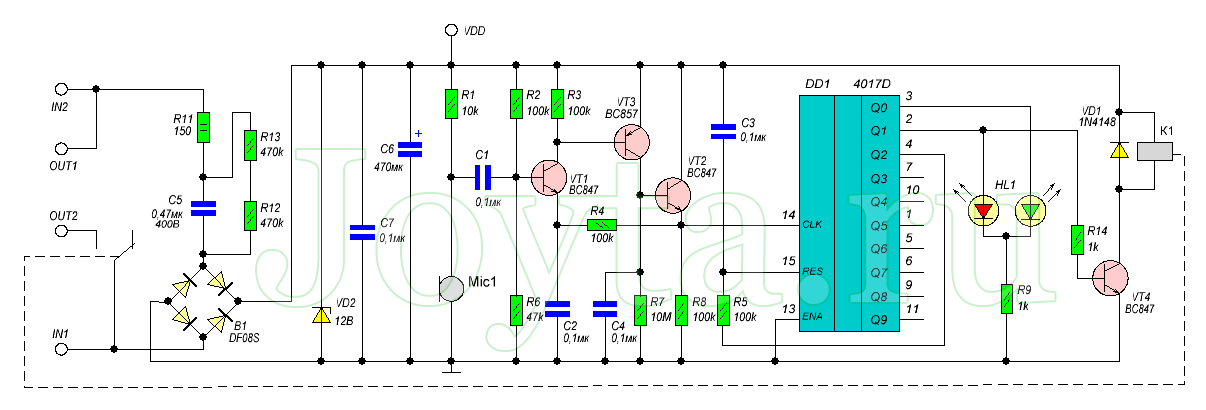

В данной схеме, работающей от сети 220в, сигнал с электретного микрофона поступает на транзистор VT1 для усиления, далее на узел согласования сопротивления и эмиттерный повторитель на транзисторе VT2. А затем на компаратор и триггер, собранные на цифровой микросхеме К561ТМ2.

Компаратор необходим для защиты выключателя от акустических помех, он отсекает слишком короткие или продолжительные звуки. Сигнал, который прошел через фильтр, меняет состояние триггера (на включено или выключено), а тот в свою очередь через силовой транзистор, реле и тиристор управляет нагрузкой. В качестве нее может выступать любая лампа, например — накаливания.

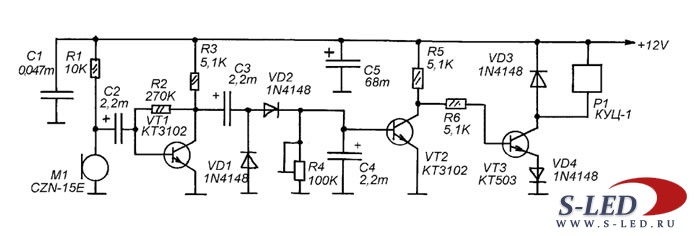

Вот похожая по назначению схема сборки самодельного хлопкового выключателя — на интегральном таймере.

Для удобства изучения схемы мы выделили на ней основные узлы: усилитель микрофона на транзисторе КТ3102, компаратор на микросхеме ne555, триггер ТМ561 и транзистор КТ3102, который управляет силовым реле.

Не менее интересным будет самостоятельная сборка акустического реле на микроконтроллере Ардуино и готовых модулях к нему, что существенно упростит понимание принципов работы начинающими и позволит точно настроить некоторые параметры работы.

Чтобы сделать хлопковый автомат своими руками, необходимо подготовить три платы:

  • Arduino Nano;
  • звуковой модуль;
  • модуль силового реле (обратите внимание, чтобы он был на 5 вольт).

Также необходим компьютер для загрузки прошивки, USB-шнур, блок питания на 5 Вольт (подойдет любая зарядка для телефона). На ПК нужно установить программу Arduino IDE, для прошивки микроконтроллера. Скачать ее можно бесплатно с официального сайта разработчика платы.

Скопировав текст скетча (программы) и вставив его в окно Arduino IDE, можно сразу же прошить контролер. Изменяя некоторые параметры и перезаписывая устройство, можно тонко настроить самодельное звуковое реле под себя для стабильной работы. Как видим из схемы, на к контролеру подключено четыре провода: два на питание. Желтый провод, подключенный к контакту 13, предназначен для управления силовым реле. Зеленым отмечен провод управления от модуля микрофона, подключенный к аналоговому входу А0 контроллера.

Микросхема содержит в себе 8 аналоговых входов и 14 цифровых контактов вход/выход. Для нашего проекта мы взяли А0 и D13, так как вместе с ним загорается светодиод на плате Ардуино, и вы сможете наглядно увидеть, когда на релейный модуль подается сигнал.

Скетч Ардуино для изготовления звукового реле: Скетч

Изменяя значение x в строке if(analogRead(Al)>x), мы устанавливаем порог чувствительности, максимальное значение которого — 1024. Внося изменения в строку delay, изменяется промежуток задержки после исполнения скетча. Тем самым устанавливается время готовности к переключению. В дополнение с этим регулируется защитный порог от помех и ложных срабатываний. Кроме того, чувствительность микрофона можно подкорректировать переменным резистором на плате с помощью маленькой отвертки.

Для проверки и настройки схемы, нами была взята плата Ардуино UNO, основанная на базе микроконтроллера ATmega238. При этом подходят и любые другие модели, так как мы не задействуем много пинов платы, а скетч не требует высокой производительности.

На видео ниже наглядно показывается самодельный хлопковый выключатель, который мы собрали по предоставленной схеме:

Видео инструкции

Несколько простых идей позволяющих самостоятельно изготовить акустический выключатель света, предоставлены на видео:

Теперь вы знаете, как сделать хлопковый выключатель своими руками. Надеемся, предоставленные варианты сборки, простейшие схемы и видео уроки были для вас полезными и интересными!

Также читают:

  • Сборка реле времени своими руками
  • Как сделать проходной выключатель света
  • Системы дистанционного управления освещением

Акустический выключатель своими руками ⋆ diodov.

net

21.04.2018

HomeСхемыАкустический выключатель своими руками

By Дмитрий Забарило Схемы  6 комментариев

Акустический выключатель довольно занимательное и интересное устройство, которое очень полезно собрать начинающему электронщику или радиолюбителю для совершенствования своих навыков. Рассмотрим, как сделать акустический выключатель своими руками из доступных радиоэлементов.

Принцип работы такого устройства заключается в том, что звуковой сигнал, как правило, хлопок в ладоши, воспринимается микрофоном, после чего с помощью различных схемных решений происходит подключение или отключение нагрузки. Чаще всего нагрузкой служит лампа накаливания или светодиодная лампа.

Как работает акустический выключатель

Алгоритм работы простейшего акустического выключателя выглядит так: когда раздается хлопок – лампа включается, при следующем хлопке – она гаснет и так повторяется все время. При этом в любом состоянии лампочка может находиться бесконечно долго. Мы же соберем более продвинутое устройство.

Первый алгоритм работы нашего акустического выключателя функционирует таким образом: один хлопок – зажигается одна лампа, второй – вторая, третий – третья, четвертый – все лампы гаснут. Далее все повторится снова.

Второй алгоритм – все происходит в обратной последовательности: первый хлопок – включаются три лампы, второй – одна гаснет и остаются светиться две лампы, третий – остается светиться одна лампа, четвертый – все лампочки выключаются. Такой вариант хорошо подходит для «ночника», поскольку с каждым хлопком свет становит тусклее, а затем гаснет.

Схема акустического выключателя

Существует огромное множество схем акустических выключателей (АВ): на транзисторах, логических микросхемах, триггерах и т.п., но мы будем собирать наш аппарат на микроконтроллере. Применяя микроконтроллер можно довольно просто реализовать алгоритмы различной сложности с минимальной переделкой схемы либо вовсе без переделок.

Первый и неотъемлемый элемент любого акустического выключателя – это микрофон. Микрофон преобразует сигнал звуковой частоты в переменное напряжение. Нам подойдет самый простой электретный микрофон.

Одним выводом микрофон подключается к минусу, а вторым через подстроечный резистор R1, сопротивлением 510 кОм, – к плюсу. С помощью R1 регулируется чувствительность микрофона. Далее переменный сигнал с выхода микрофона через разделительный конденсатор C1, емкостью 1 мкФ, подается на усилитель, выполненный на одном транзисторе BC547. Эмиттер транзистора соединен с минусом, а коллектор посредством резистора R2, сопротивлением 1 кОм, — с плюсом. Настройка усилителя осуществляется с помощью подстроечного резистора R3, сопротивлением 1 МОм.

Далее усиленный сигнал подается на вход микроконтроллера ATmega8. В зависимости от количества поступивших импульсов, что соответствует количеству хлопков, микроконтроллер выдает высокий или низкий потенциал на соответствующие выводы. В данной схеме у нас применяются три вывода микроконтроллера МК, которые работают на выход. Они питают три аналогичные цепи. Рассмотрим работу одной цепи.

Когда на выводе МК высокий потенциал (+5 В) транзистор VT2 серии 2N2222, соединенный с МК резистором R4 (1 кОм), открывается и получает питание катушка реле К1. При срабатывании реле К1 замыкаются его контакты в цепи питания лампы и таким образом она засвечивается.

Катушку реле К1 следует шунтировать обратным диодом VD1 для защиты от перенапряжения, поскольку катушка обладает некоторой индуктивностью, и при разрыве цепи может возникнуть бросок напряжения, хотя и не значительный в данном случае, но лучше перестраховаться. Подойдет практический любой диод с током не менее 100 мА, можно применить 1N4148.

Реле можно применять любое, но следует ориентироваться на такие параметры: напряжение питания 5 В, напряжение замыкающих контактов – переменное, 230 В. Ток контактов определяется нагрузкой цепи, которую будут замыкать-размыкать контакты. Я применял реле следующего типа: HW32-005VDC-A. Если найдете реле с током питания катушки не более 20 мА, то можно обойтись без транзисторного ключа.

Питание схемы акустического выключателя осуществляется от стабилизированного источника питания, напряжением 5 В. Можно взять любой готовый блок питания либо собрать его самому, как рассказано в этой статье.

Настройка акустического выключателя

Настройка устройства осуществляется с помощью двух переменных резисторов. Я добивался такой чувствительности, что выключатель не реагировал на музыку, речь и легкие удары дверью, но при этом отлично срабатывал по хлопку с противоположного конца комнаты. Следует учитывать, что микрофон нужно располагать в направлении хлопка.

Вы наверняка задавались вопросом, почему именно хлопок? Дело в том что амплитуда звуковой волны, вызванная хлопком, гораздо больше, чем при обычном разговоре или музыке, поэтому усилитель можно настроить таким образом, чтобы отсеять другие источник звука, тем самым исключить ложное срабатывание устройства.

Теперь, надеюсь, вы убедились, что сделать акустический выключатель своими руками довольно просто. Данное устройство я собрал на макетной плате, но если применять SMD компоненты и твердотельные реле, то размеры акустического выключателя не превысят спичечный коробок. Всем удачной сборки!

Скачать прошивки для трех разных вышеописанных алгоритмов работы акустического выключателя.

3 Объяснение цепей звукового переключателя

В посте подробно описаны 3 простые звуковые переключающие схемы реле, которые можно использовать в качестве модуля для любой системы, которая может быть назначена для срабатывания при обнаружении определенного уровня звукового давления. Или просто приложения, такие как голос активирована цепь охранной сигнализации.

1) Circuit Objective

Используя эту базовую конструкцию звукового переключателя, можно очень эффективно переключать систему с помощью звукового импульса не только в роботизированной системе, но и в любой другой домашней автоматизации. В качестве иллюстрации схему можно использовать как звуковую лампочку, которая зажигает свет на крыльце в ответ на стук в входную дверь.

Этот свет автоматически выключается после некоторой задержки. Необязательная реализация может быть в виде системы защиты безопасности. В этой системе всякий раз, когда злоумышленник пытается взломать входную дверь или украсть вещь, звуковые вибрации, производимые во время ограбления, могут затем зажечь лампочку или подать сигнал тревоги, быстро указывая на то, что кто-то незваный посетил ваш дом.

Схема может работать от любого регулируемого источника питания 5-12 В постоянного тока, если используется реле с соответствующим напряжением катушки.

Демонстрационное видео

Как это работает

Как только включается питание звукового переключателя, вы можете обнаружить, что реле ненадолго срабатывает из-за присутствия конденсатора C2.

После этого всякий раз, когда вы создаете шум перед микрофоном, реле будет кратковременно активироваться в зависимости от значения C2, а затем выключаться.

Любая нагрузка переменного или постоянного тока, подключенная к контактам реле, будет последовательно включаться и выключаться в ответ на переключение реле.

Должно пройти несколько секунд, чтобы реле выключилось. При необходимости вы можете увеличить или уменьшить период включения реле, изменив uF C2.

Чем больше мкФ, тем дольше период включения, и наоборот. Тем не менее, вы не должны использовать значение, превышающее 47 мкФ.

Резистор смещения R1 становится основной частью, которая определяет, насколько чувствительным может быть микрофон или микрофон. Более низкие значения повысят чувствительность МК и схемы, и наоборот.

Электретный микрофон обычно имеет только один центральный полевой транзистор внутри, для работы которого строго требуется напряжение смещения. Наилучшее возможное значение R1 для эффективного отклика на звуковой или шумовой сигнал может быть определено только путем некоторых практических экспериментов.

Все соответствующие и важные меры предосторожности по электронной защите должны быть реализованы каждый раз, когда нагрузка с питанием от сети переменного тока должна быть подключена к контактам реле.

Список деталей

  • R1 = 5k6
  • R2 = 47k
  • R3 = 3M3
  • R4 = 33K
  • R5 = 330 Ом
  • R6 = 2K2
  • 18 9003.3
  • С2 = 4,7 мкФ/25 В
  • Т1, Т2 = BC547
  • T3 = 2N2907
  • D1 = 1N4007
  • Реле = напряжение катушки в соответствии с напряжением питания и номинал контактов в соответствии со спецификациями нагрузки
  • Микрофон = электретный конденсаторный микрофон.

Области применения

Концепция может использоваться в качестве светодиодного освещения, активируемого вибрацией, для систем звукозаписи. Он также может использоваться в качестве схемы освещения ночной спальни со звуковым переключением 9.0003

2) Звуковой переключатель с настраиваемой звуковой частотой

Следующий ниже проект объясняет простую и точную систему дистанционного управления с помощью звуковой вибрации, которая будет работать на определенной звуковой частоте. Поэтому он абсолютно надежен, поскольку ему не будут мешать другие нежелательные звуки или шумы.

Идею предложил г-н Шарой Альхасн.

Схема датчика звука

На рисунке показана схема схемы датчика звука, которая может быть эффективно преобразована в пульт дистанционного управления, запускаемый с помощью трубки звукового генератора.

Мы уже многое узнали об этом замечательном частотном декодере LM567 IC . Микросхема зафиксируется на любой частоте, которая подается на ее вход и которая точно соответствует частоте, установленной на ее выводах 5 и 6 через соответствующие компоненты R/C.

Формулу для определения частоты фиксации на выводах 5/6 можно рассчитать по следующей формуле:

F = 1 / R3xC2 ,

, где C в фарадах, R в Омах, а F в Гц.

Здесь установлено около 2 кГц.

Контакт 3 является входом микросхемы, которая отслеживает, реагирует и фиксирует частоту, которая может достигать значения 2 кГц.

Как только микросхема обнаруживает это, она формирует нулевую логику или мгновенный низкий уровень на своем выходе 8.

Этот низкий уровень на контакте 8 сохраняется до тех пор, пока частота на входном контакте остается активной, и становится высоким, как только он удаляется.

Принципиальная схема

В обсуждаемой схеме дистанционного управления, запускаемой по звуку, микроконтроллер настроен на контакте 3 микросхемы.

Внешняя согласующая частота (2 кГц) в виде слышимого звука или свиста направляется на микрофон так, чтобы звук попадал прямо в микрофон.

Микрофон преобразует звук в электрические импульсы, соответствующие принимаемой частоте на соответствующем входном контакте микросхемы.

IC немедленно подтверждает совпадающие данные и возвращает выход в низкий уровень для необходимых действий.

Выход может быть напрямую связан с реле, если требуется только мгновенное переключение или только на время активности входа.

Для включения/выключения можно настроить схему FLIP-FLOP .

Цепь звукового дистанционного передатчика

Следующая схема может быть использована для генерации слышимой частоты для вышеописанной схемы звукового удаленного приемника.

Схема основана на простой концепции AMV с использованием нескольких обычных транзисторов и некоторых других пассивных частей.

Частота этой цепи передатчика должна быть сначала установлена ​​на частоту согласования приемников, которая рассчитывается как 2 кГц. Это можно сделать, соответствующим образом отрегулировав предустановку 47k и одновременно отслеживая отклик приемника на фиксацию.

Применение

Описанный выше проект, в котором для срабатывания звукового сигнала используется уникальная частота, может быть специально предназначен для удаленных замков в автомобилях, дверей домов или сейфов для ювелирных магазинов, входов в офисы и т. д. Мы давно узнали о приложении ВКЛ/ВЫКЛ с использованием генерации шума, теперь давайте посмотрим, как то же самое можно использовать для запуска тревоги при обнаружении шума или звука.

Простая схема звуковой сигнализации представляет собой устройство, которое используется для включения сигнализации при обнаружении звуковой вибрации. Чувствительность устройства устанавливается снаружи в соответствии с требованиями пользователя.

Схема, обсуждаемая в этой статье, может быть реализована для вышеуказанной цели или просто как защитное устройство для обнаружения вторжения. Например, его можно установить в автомобиле для обнаружения возможного вторжения или взлома.

Глядя на принципиальную схему, мы видим, что в схеме используются только транзисторы, и поэтому даже новичку-любителю становится очень легко понять и собрать систему дома.

Как это работает

В основном вся схема состоит из двух небольших усилителей сигнала, соединенных последовательно для удвоения мощности считывания.

T1, T2 вместе с соответствующими резисторами становится первым каскадом усилителя малого сигнала.

Использование резистора 100K между эмиттером T2 и базой T1 играет важную роль в обеспечении очень стабильной работы усилительного каскада благодаря контуру обратной связи, соединяющему выход и вход каскада.

Вход T2 подключен к элементу пьезопреобразователя, который здесь используется как датчик.

Звуковые сигналы, попадающие на поверхность пьезопреобразователя, эффективно преобразуются в мельчайшие электрические импульсы, которые усиливаются усилителями, состоящими из Т1 и Т2, до определенного более высокого уровня.

Этот усиленный сигнал, поступающий на коллектор T2, подается на базу PNP-транзистора с высоким коэффициентом усиления T3 через конденсатор связи 47 мкФ.

T3 дополнительно усиливает сигналы до еще более высокого уровня.

Однако сигналы все еще недостаточно сильны и не обнаруживают мельчайших звуковых колебаний, которые, вероятно, могут излучаться физическими контактами человека с определенным телом.

Следующий каскад, который является копией первого каскада, состоит из транзисторов T4 и T5.

Усиленные сигналы, генерируемые на коллекторе T3, далее подаются на вышеуказанный каскад для окончательной обработки.

T4 и T5 обеспечивают усиление сигналов до требуемых пределов в соответствии с ожиданиями устройств.

Если пьезоэлемент прикреплен, например, к двери, то даже легкий стук в дверь будет легко обнаружен, и активируется сигнализация, подключенная к T5.

Конденсатор 10 мкФ на предустановке 10K удерживает сигнал тревоги в течение нескольких секунд, его значение может быть увеличено для увеличения вышеуказанной задержки звука сигнала.

Обсуждаемая схема звуковой сигнализации будет работать с любым источником питания от 6 до 12, однако, если сигнал тревоги мощный, может потребоваться соответствующий ток.

Предустановка может использоваться для настройки чувствительности схемы.

Принципиальная схема

В качестве датчика лучше всего подойдет 27-мм пьезопреобразователь, изображение этого устройства показано на следующем рисунке: реагируют на звуковые вибрации и поэтому могут быть установлены под ковриками или закреплены на дверях в качестве блоков сигнализации безопасности.

Всякий раз, когда злоумышленник или вор пытается проникнуть в помещение, наступив на коврик или открыв дверь, звук активирует сигнал тревоги, позволяя пользователю и соседним людям получить предупреждение о взломе.

Купить Комплект модуля переключателя акустического управления Clap DIY

Комплект печатной платы переключателя акустического управления DIY Clap

Монтажный комплект «Сделай сам»

Этот простой переключатель акустического управления «сделай сам» для начинающих, мастеров и любителей электроники. Цепь находится в запирающемся состоянии; при первом хлопке он включает светодиод, а при втором хлопке выключается. Эта схема может стать хорошим стартом для любителей.

Все компоненты входят в комплект поставки и очень просты в сборке. Печатная плата имеет трафаретную печать с этикетками компонентов для легкой идентификации и сборки. В процессе сборки потребуется паяльник. Комплект работает от батареи 6В-9В.

Технические характеристики:

3 месяца гарантии

Расчетный срок поставки: 2-10 рабочих дней

Купи сейчас, заплати потом

От 10 долларов в неделю с

4 беспроцентных платежа по 1,24 доллара США (без учета доставки) Послеоплата

0,9 доллара США9 (без учета доставки) сегодня или распределите остальные с помощью

Оплатите 4 беспроцентных платежа по 1,24 доллара с PayPal

Продано и отправлено Оз Директ

Получите заказанный товар или верните деньги.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
