Как сделать Hi-Fi акустику своими руками. Какие компоненты выбрать для сборки колонок высокого качества. Как рассчитать и изготовить корпус для акустической системы. Как настроить кроссовер для достижения Hi-Fi звучания. Какие инструменты и материалы понадобятся для самостоятельной сборки акустики.
Выбор компонентов для Hi-Fi акустики
Первый и самый важный этап в создании Hi-Fi акустики своими руками — правильный выбор компонентов. От качества динамиков и других элементов напрямую зависит конечное звучание колонок. На что стоит обратить внимание:
- Динамики — сердце любой акустической системы. Для Hi-Fi звучания рекомендуется выбирать качественные динамики известных брендов, например Scanspeak, SEAS, Vifa, Peerless. Обратите внимание на параметры: чувствительность, мощность, частотный диапазон.
- Фильтры (кроссоверы) — разделяют частоты между динамиками. Для Hi-Fi систем используют качественные пленочные конденсаторы и воздушные катушки.
- Акустическое оформление — корпус колонки. Материал должен быть жестким и хорошо поглощать вибрации. Оптимальный выбор — МДФ толщиной 18-25 мм.
- Провода — для соединения компонентов лучше использовать качественный акустический кабель с сечением не менее 2,5 мм2.
Расчет и изготовление корпуса акустической системы
Правильно спроектированный корпус критически важен для качественного звучания Hi-Fi колонок. Основные моменты, на которые нужно обратить внимание при изготовлении корпуса:
- Объем корпуса рассчитывается исходя из параметров выбранных динамиков. Для расчетов можно использовать специальные программы.
- Внутренние стенки корпуса должны быть укреплены ребрами жесткости для устранения резонансов.
- Все стыки необходимо тщательно проклеить и герметизировать.
- Внутреннее пространство заполняется звукопоглощающим материалом (синтепон, войлок).
- Фазоинвертор (если используется) должен быть точно рассчитан по длине и диаметру.
Настройка кроссовера для Hi-Fi звучания
Грамотно спроектированный и настроенный кроссовер позволяет добиться ровной АЧХ и качественного звучания акустики. Основные этапы разработки кроссовера:
- Измерение АЧХ динамиков в готовом корпусе с помощью специального оборудования.
- Расчет схемы кроссовера в программе (например, VituixCAD) с учетом измеренных характеристик.
- Подбор компонентов — качественных катушек индуктивности, конденсаторов, резисторов.
- Сборка кроссовера согласно рассчитанной схеме.
- Точная подстройка параметров кроссовера под конкретные экземпляры динамиков.
Инструменты и материалы для сборки Hi-Fi акустики
Для самостоятельного изготовления качественных Hi-Fi колонок потребуются следующие инструменты и материалы:
- Электроинструменты — электролобзик, дрель, шлифмашинка
- Ручной инструмент — отвертки, плоскогубцы, надфили
- Материалы для корпуса — МДФ, клей, саморезы, герметик
- Звукопоглощающие материалы — синтепон, войлок
- Паяльное оборудование — паяльник, припой, флюс
- Измерительные приборы — мультиметр, микрофон, звуковая карта
Сборка и настройка Hi-Fi акустической системы
Финальный этап создания Hi-Fi акустики своими руками — это сборка всех компонентов в единую систему и ее настройка. Основные шаги:
- Сборка корпуса согласно чертежам, установка внутренних компонентов.
- Монтаж динамиков, подключение проводов к кроссоверу.
- Установка акустического оформления — фазоинвертора, порта.
- Подключение колонок к усилителю, проверка работоспособности.
- Измерение АЧХ готовой системы, при необходимости — корректировка кроссовера.
- Прогрев динамиков в течение 20-30 часов для стабилизации параметров.
Преимущества самостоятельной сборки Hi-Fi акустики
Создание Hi-Fi акустики своими руками имеет ряд преимуществ по сравнению с покупкой готовых колонок:
- Возможность создать уникальную акустику под свои предпочтения
- Значительная экономия средств при сопоставимом качестве звучания
- Полный контроль над всеми этапами производства
- Удовольствие от творческого процесса и результата своего труда
- Возможность дальнейшей модернизации и улучшения системы
Частые ошибки при самостоятельной сборке акустики
При создании Hi-Fi колонок своими руками начинающие конструкторы часто допускают следующие ошибки:
- Неправильный подбор компонентов, не сочетающихся друг с другом
- Некачественное изготовление корпуса, наличие щелей и резонансов
- Неточный расчет фазоинвертора, приводящий к гулкому басу
- Использование дешевых комплектующих в кроссовере
- Отсутствие измерений и настройки готовой системы
Заключение
Создание Hi-Fi акустики своими руками — увлекательный процесс, который при правильном подходе позволяет получить колонки высокого класса. Ключевые моменты для успеха:
- Тщательный подбор качественных компонентов
- Точный расчет и качественное изготовление корпуса
- Грамотное проектирование и настройка кроссовера
- Использование измерительного оборудования
- Внимание к деталям на всех этапах сборки
При соблюдении этих рекомендаций вполне реально своими руками создать акустику, не уступающую по качеству звучания именитым брендам. Главное — запастись терпением и не бояться экспериментировать.

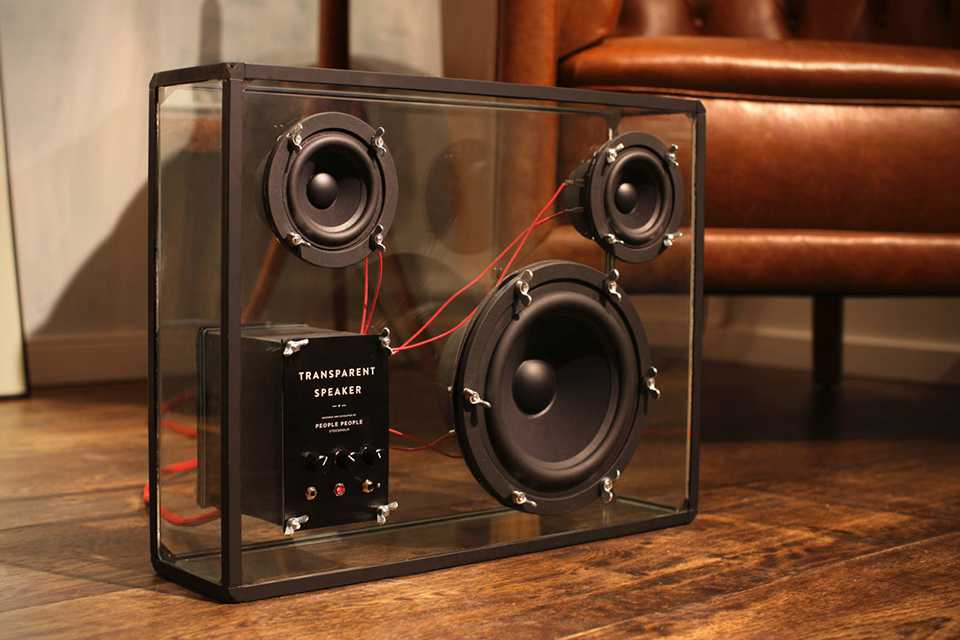

Колонки своими руками — как самостоятельно сделать Hi-Fi акустику
Как сделать колонки своими руками персонального компьютера. В принципе, вы можете собственноручно создать великолепно звучащие колонки по невысокой цене. К тому же, если вам нравится работать с деревом и хотя бы немного с электроникой, тогда это может быть приятным для вас хобби.
Конечно, вы, вероятно, не достигнете идеального качества звучания динамика, если у вас нет хорошего измерительного оборудования, поэтому вы не сможете сделать несколько попыток усовершенствовать свою конструкцию. Тем не менее, если приобрести высококачественные громкоговорители от известных фирм, то вы можете построить акустические колонки своими руками, которые будут звучать нисколько не хуже, чем фирменные.
В этой статье я хочу поделится опытом построения своими руками колонок для домашнего компьютера. Основной задачей у меня было озвучить свое рабочее место в квартире, причем хорошим звуком. Поэтому, когда приобретались бюджетные комплектующие с хорошим соотношением цена/качество, к тому же проверенные в различных схемах многими пользователями, я точно знал, что эта акустика будет использоваться только в составе компьютера.
Содержание
- Установка немецких динамиков в колонки своими руками
- Звуковая карта для колонки своими руками
- Усилитель для акустических колонок построенных собственноручно
- Начало сборки компьютерных колонок своими руками
- В конечном итоге у меня получились вот такие колонки
Как наверное всем известно, что для получения хорошего звука в колонках всегда требуется высококачественный динамик, поэтому этот компонент в акустике играет наиважнейшую роль, а уже потом все остальные устройства и материалы. Если вы намерены собственноручно собрать для себя аудиоколонки, то в первую очередь позаботьтесь о приобретении динамических излучателей высокого качества, особо даже не экономя в средствах.
В моем случае были использованы широкополосные громкоговорители немецкого производства Visaton B-200, которые применяются в основном для изготовления Hi-Fi и HIGH-END акустики. Воспроизводимый этим динамиком звук достаточно открытый, быстрый, с подчеркнутой детализацией и поразительно легкий.
Помимо всего прочего, установка таких динамиков в колонках решает сразу несколько проблем.
Во первых: для получения качественной звуковой картины, нет теперь необходимости размещать внутри корпуса несколько громкоговорителей. Во вторых: в этом случае не нужно будет применять кроссовер для создания частотного диапазона каждому излучателю.
Очень существенная особенность, которую имеют громкоговорители Visaton B-200 — это высокая чувствительность. А вот если их сопоставить с колонками советского производства S90, то как раз у Визатона чувствительность оказывается в десять раз больше. Исходя из этого можно подсчитать: динамикам Visaton вполне хватит трех ватт мощности, чтобы качественно воспроизвести трек, а старым отечественным громкоговорителям для саунда такого же качества потребуется 35 Вт.
Но как всегда бывает, не все так гладко получается. Чтобы реализовать все преимущества немецких динамических излучателей, то для каждого из них потребуется сделать кабинет емкостью 150 литров.
Вот тогда они покажут всю яркость музыкальной сцены.
Звуковая карта для колонки своими руками
Для того чтоб выбрать подходящую звуковую плату в ПК, для дальнейшей ее коммутации с компьютерными колонками, я перебрал много моделей, но в тот момент я выбрал Creative X-Fi Xtreme Audio, модель хотя и старая, но железка довольно приличная, как мне говорили «знающие люди», и зря послушал их.
Опережая события хочу сразу сказать, качество этой звуковухи довольно дерьмовое. Как я не пытался с помощью настроек получить от нее более-менее приличный звук — все бесполезно, в конце концов она благополучно сгорела. В общем я с ней, как говорится, немного влетел. Правильно говорят — меньше слушай таких «специалистов»! Позднее приобрел профессиональную звуковую плату ESI Juli@, с не совсем привычным дизайном, но зато с полным комплектом соединительных разъемов.
Нужно признать, что в процессе тестирования уже новой и более дорогой ESI Juli@, выяснилось, что ее производительность чуть-чуть лучше прежней, а в принципе такое же барахло.
Кроме этого, от обеих этих карточек эффект был почти какой как от встроенной в материнку ЗП.
Все эти исследования и сравнения в отношении внешних и интегрированной карточек я делал программой RightMark Audio Analyzer, предназначенной специально для тестирования звуковых цепей аппаратуры. Поэтому мой вам совет, не спешите брать внешнюю звуковую плату, если намерены делать акустические колонки для компьютера. Сначала попробуйте встроенный звук, может он вас вполне удовлетворит и не нужно будет дополнительных расходов.
Усилитель для акустических колонок построенных собственноручно
Для усиления звука в этих собственноручно сделанных колонках, был собран не очень сложный усилитель мощности на микросхеме LM3886. Схема этого аппарата хотя и не навороченная, но на этом чипе есть вполне возможная вероятность добиться Hi-Fi звука используя доступные детали.
Микросхема LM3886 — это моно усилитель работающий в классе AB и имеющий прекрасные характеристики. Очень востребован у большинства радиолюбителей, ведь использую этот прибор, потребуется минимальное количество радиоэлементов, для того, чтобы собрать своими руками усилитель с качеством звука Hi-Fi.
В ИМС реализовано несколько систем защиты, например: от короткого замыкания, термозащита, защита от критического напряжения. Модуль защиты от перенапряжения включается когда ток в выходной цепи превысит значение в 4А. Температурная защита срабатывает когда микросхема нагреется до до +165°С и включится, когда температура снизится до +155°С.
В качестве теплоотвода для собранного усилителя мощности, я установил алюминиевый радиатор от старого компьютерного процессора, но вентилятор ставить не стал. Хотя этот аппарат способен развить высокую выходную мощность, если конечно на него подать соответствующее напряжение, но в моем случае мощность в нагрузке будет составлять примерно 6 Вт. Поэтому для рассеивания температуры на чипе будет достаточно и такого радиатора без установки дополнительного принудительного охлаждения.
Кстати, всю настройку, тестирование как деталей, так и усилителя в целом проводились с использованием монтажной платы. Очень удобно ей пользоваться.
Начало сборки компьютерных колонок своими руками
Вначале пришлось поразмышлять, какой материал лучше использовать для кабинетов моей акустики. Но так как я изначально планировал собрать акустику хорошего качества, но в бюджетном диапазоне, выбор пал на ДСП, толщиной 16 мм — он дешевле MDF в несколько раз, но какого то отличия между этими материалами в построении колонок небольшой мощности можно и не заметить.
Даю совет прямо на ходу тем, кто уже идет в магазин за нужным материалом. Распиловку ДСП делать лучше прямо в магазине, предварительно начертив размеры всех сторон корпуса. При этом вы решите несколько проблем сразу, первое: это — доставка цельного листа домой создает некоторые неудобства, второе: распиливать листы в домашних условиях тоже не очень удобно.
Лично я так и сделал, поэтому особо не напрягался как сделать колонку. Конфигурацию колонок для самостоятельного изготовления я выбрал башенного типа, мне было удобнее, когда громкоговорители несколько возвышались над полом.
Корпуса динамиков по желанию можно покрасить или обтянуть каким либо подходящим материалом, например; кожзаменителем, или обтянуть пленкой-самоклейкой. Но перед этим нужно заделать шпаклевкой все имеющие зазоры и прочие шероховатости. После полного высыхания корпуса, можно приступать к дальнейшему облагораживанию акустического кабинета.
На этом этапе, не забудьте выполнить демпфирование стенок корпуса колонки. То есть обклеить изнутри ящик материалом способным поглощать звуковые колебания. Хотя колонки выполнены для домашнего использования своими руками, как правило они имеют небольшую мощность, поэтому от этого демпфирования они не претерпят значительного улучшения звука.
В моем случае, каждая колонка имеет свой собственный усилитель мощности с полноценным блоком питания, это значит, что они являются активными, и любая из них может работать как по отдельности так и вместе. Встроенные в колонку разъемы для подачи напряжения, имеют такую же конфигурацию как и в системном блоке компьютера, что повышает удобства в эксплуатации дополнительного системника.
Потенциометры для регулировки громкости были установлены в корпусе от дисковода
В конечном итоге у меня получились вот такие колонки
Если вы планируете, также, своими руками собрать колонки для использования совместно с компьютером или другими устройствами, то в этом нет ничего сложного, было бы желание! Грамотно и самостоятельно собранная акустическая система будет выдавать звуковую картину ничем не уступающую фирменным моделям, приобретенным за такие же деньги.
комиксы, гиф анимация, видео, лучший интеллектуальный юмор.
bad_news
DIY Аудио акустика песочница
Hi-Fi акустика своими руками
Хочу поделиться с глубоко уважаемыми пидорами-аудиофилами опытом создания качественно звучащей акустики с использованием самых передовых псевдонаучных подходов и технологий.
Задача была получить умеренно компактные колонки с максимальным соответствием стандарту hi-fi или, по возможности, превосходящие его с использование доступных компонентов.
В частности использовал автомобильные мидвуферы Hertz C165 и твитеры Blam RT20.
И так, в начале был нарисован чертеж и заказан распил на ЧПУ фрезере из шлифованного МДФ 18мм толщиной. После некоторой подгонки торцов шлифмашинкой детали собрал на винты конфирматыи столярный ПВА.
После сборки и высыхания клея загрунтовал некоторые стыки и головки винтов. Хорошенько прошелся шлифмашинкой что бы убрать неровности переходов плит. Оклеил изнутри акустическим войлоком (это гасит внутренние переотражения звука в корпусе начиная от 1 кГц, тем самым снижая искажения).
Оклеил самоклейкой. Левый бок, перед, правый бок одним листом. Верх и низ отдельно. Стыки подогнал в идеал острым лезвием (на удивление оказалось весьма просто).
Вкрутил мидвуферы и вклеил твитеры.
А вот дальше начинается самое интересное. То, что сделает из коробок с динамиками настоящую Hi-Fi акустику.
И имя ему — кроссовер. Это такая достаточно примитивная поебень, которая представляет собой набор фильтров, которые позволяют выправить недостатки АЧХ (амплитудно-частотной характеристики) и состыковать несколько динамиков между собой как по АЧХ, так и по ФЧХ (фазо-частотная характеристика), так как не реально добиться удовлетворительного покрытия всего звукового диапазона одной динамической головкой.
Hi-Fi подразумевает собой нелинейность АЧХ не более +/-4dB в диапазоне 100-8000 Гц и +4/-8dB в диапазоне 50-12500Гц. Там есть еще про нелинейные искажения, но не буду грузить.
В общем что бы сделать максимально точный кроссовер нужно снять с динамиков их собственную АЧХ в готовом акустическом оформлении (кстати динамики должны быть обязательно размяты, так как после приработки их АЧХ заметно меняется). Затем нужно загнать получившиеся диаграммы в подходящий для расчета софт. Я использовал VituixCAD. Ну и далее вспоминая обрывки информации с лекций по электротехнике нужно подобрать фильтры, которые максимально ровно сведут динамики и попутно загасят вылезший у мидов резонанс на 4 кГц.
Собственно у меня получилось вот так.
Теперь нужно повторить полученный фильтр в железе. Самый большой геморрой — катушки индуктивности. Мотал в ручную проводом 1,5мм. По итогу его ушло больше килограмма. Кстати катушки с сердечниками в кроссоверах лучше не использовать. Они дают вполне измеряемые нелинейные искажения.
Собирал кроссовер. Катушки специально повернуты по разным осям что бы не получилось трансформатора.
Провел тонкую подстроку кроссоверов под динамики каждой колонки (сматывал/доматывал катушки, подбирал резисторы). После
финально собрал колонки.
Установил на положенное место.
Ну и финально снял их АЧХ. Получилась просто загляденье. +/-3dB в диапазоне 50-20.000Гц что с лихвой перекрывает стандарт Hi-Fi. А этим могут похвастаться далеко не все профессиональные студийные мониторы.
Ну и звучит акустика так, что наворачиваются слезы радости.
3d сцена, точность передачи и позиционирования голосов и инструментов, резкость отклика… Единственный минус — баса с них не много, но они проектировались и не для этого.
