Антенна для рации своими руками: улучшение дальности сигнала

Содержание

• 1 Связь и антенны раций
• 2 Увеличим дальность радиостанции, переделав антенну
• 3 Изготовление антенны рации

Избегайте своими руками делать антенны на рации для автомобилей по той простой причине, потом оборудование сложно настроить. Штатные устройства у основания содержат узел, напоминающий гайку, позволяющий водителю настроить прибор на используемую волну. Для ручных моделей дело обстоит иначе. Антенна для рации своими руками быть сделана может, однако для крупных предприятий, покупающих частоту, возникнут проблемы. Государственный комитет следит за проданным товаром, чтобы потребители избегали взаимных помех. Железные дороги не пересекаются с судоремонтными заводами. Иногда требуется промышленникам связь, каждый начнет оборудование улучшать, найдем ситуацию: абоненты услышат друг друга. Работая на разных предприятиях. Спросите ГКРЧ: дадут рекомендации, быть может, достаточно будет продемонстрировать специалистам в действии доработку для оценки влияния на соседние домены связи.

Связь и антенны раций

Неоднократно говорили: в обыденности чаще используются линейная, круговая поляризация, последняя – преимущественно на спутниках. Не исключение рации. Горизонтальную поляризацию забрало телевидение, оставив вертикальную радиовещанию… рациям. Логично. Когда держим рацию, антенна расположена вертикально. Виден сигнал, отраженный местностью, повернутый на фиксированный угол. Благодаря эффекту, туповатый военный демонстрирует “нарушение” законов физики… Идеальный прием ведется вертикально стоящей антенной. Не верите – делайте наоборот!

Прочитавшие обзоры про самодельные антенны, будут поражены, но не удивлены. Опять несимметричные четвертьволновые вибраторы, изготовленные из куска стандартного коаксиального кабеля. Поляризация, частоты, почему нечто должно меняться. Однажды сказали: телевизионную антенну из кабеля можно ставить вертикально, ловить радио, найдись таковое на нужной волне…

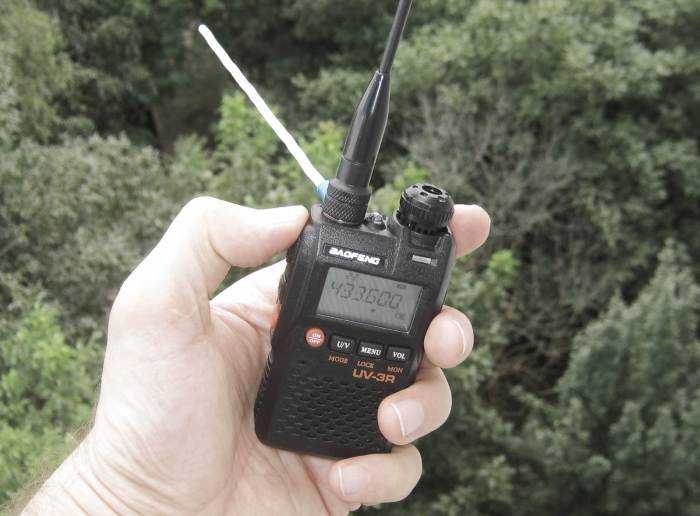

Родная антенна рации. Внутри набалдашника медная спираль, кончик которой крепится в районе вершины. У некоторых раций просто можно добраться до завитков, у прочих – проблема нерешаемая. Почему спираль?

Согласно курсу электродинамики распространения радиоволн, антенна излучает в направлении оси, волна будет поляризована кругом, согласно направлению завивки. Только если длина витка близка значением длине волны. Рассматриваемый контекст предполагает цифру полметра и выше, о близости забудьте.

Представление о диаграмме направленности дает программа MMANA. Доброжелатели любезно забили туда антенну рации (145 МГц), избегая менять параметры, посмотрели поле (открыв приложение):

1. В вертикальной поляризации вышел по азимуту ровный круг. Понятно, тело человека диаграмму исказит! Действительно, спиралька излучает вертикальную поляризацию почти ровно. Уровень составляет – 3 dBi.
2. Горизонтальной поляризации формой напоминает восьмерку, уровень намного ниже. Если держать рацию со спиральной антенной по горизонтали, прием ухудшится, нуля не достигнет.

По углу места с горизонтальной поляризацией образуется полукруг, с вертикальной – вдоль оси провал. Полезный сигнал вверх не излучается. Пусть человек с рацией заберется на дерево. И оба держат приборы вертикально, прием будет обусловлен только горизонтальной составляющей, а также отраженным сигналом. Вот какие антенны используют рации… Неудивительно, что любителей грызет желание изменить конструкцию. Посему используются спирали.

На деле — и на файле MMA — антенна состоит из спирали, немалую роль играет колпачок. Задумка ясна. В реальных условиях связь должна вестись по всем направлениям, четвертьволновый вибратор неспособен обеспечить заданные требования. Почему четверть. Полуволновой вибратор более длинный. Габариты имеют значение. Спирали начали вить не от полноценной жизни. Просто длинная антенна для рации слишком великая роскошь. Карман проткнет, рукой замучаешься держать, ветреная погода вырвет. Приходится идти на жертвы. Напомним, по вертикальной поляризации диаграмма направленности демонстрирует подобие тора, типично. Горизонтальная добавляет нечто вроде гантели (грубое приближение), формирующей недостающие углы, участки пространства. На прием и передачу диаграмма направленности одинакова.

Будем конструировать рации, убирая необычные свойства приема по всем направлениям. Энергия устремится в направлении тора. Дальность вещания возрастет. Если переоборудовать обе рации, получим дополнительный выигрыш ценой утраты окончательно приема (передачи) сверху-снизу. Напоминаем, диаграммы направленности на прием и передачу одинаковые (идентичны).

Увеличим дальность радиостанции, переделав антенну

Вывод очевиден: хотим увеличить дальность — видели диаграмму направленности заводской антенны — нужно мощность направить на вертикальную поляризацию, в тор. Как сделать, ясно, однако на горизонте маячит один вопрос – волновое сопротивление антенны рации. Знаете значение? Говорили, как померить! Если длина фидерной линии питания кратна половине длины волны, сопротивление антенны передается на выход без изменения. Эффект используем для измерения.

Используются различные приборы (ВЧ-генератор). Задумавшимся взять такой, скажем: гетеродин телевизора способен выдать похожую частоту, другое дело настроить. Поговорим отдельно. Понадобится высокочастотный вольтметр, обычный для целей измерения непригоден. Прибор измеряется напряжением ВЧ генератора в подвешенном состоянии, шкалу калибруют, чтобы показывала 100%. Собирают схему последовательно соединенных:

• антенны;
• переменного резистора.

Подключают генератор к цепи, измеряют напряжение резистора. Крутят регулировку, пока начнет стрелка показывать 50%. Сопротивление переменного резистора становится равным волновому сопротивлению антенны. Необходимо брать неиндуктивное сопротивление (у которого отсутствует собственная индуктивность). Самодельная антенна рации по возможности должна повторять электрические параметры заводской. Волновое сопротивление берется близким исходному. Процесс измерения читателям понятен.

Выбор конструктора невелик: два глобальных семейства. Кабели волновым сопротивлением 50, 75 Ом. Первый применяются связью, второй – телевидением. Антенна портативной рации делается из того, который ближе номиналом измеренному значению. Четвертьволновый вибратор (лишенный спирали) обладает сопротивлением 35 Ом. Параметры покупной антенной предугадать сложно. Практикам проще изготовить две антенны для рации, используя кабель разного сорта. Затем каждую испытать на местности, оценивая характер изменений.

Изготовление антенны рации

Кратко напомним процесс изготовления антенны для рации. Рассматривали цифровое телевидение, WiFi, 3G. Аудитория портала ВашТехник знает, как сделать антенну для рации. Копируйте смело методики. Прежде нужно знать частоту. Точнее – лучше. Рации имеют несколько каналов, частоты прописаны паспортом. Выберите канал, задавая размеры антенны.

Пусть частота равна 435 МГц. Находим длину волны по школьной формуле, деля скорость света на указанную величину: 299792458 / 435000000 = 689 мм. Чтобы изготовить четвертьволновый вибратор, необходимо число поделить еще на 4, получим – 172,25. Длина антенны для рации составит 17 см. Постарайтесь точнее выдержать миллиметры. Экран можно не счищать. Будет приемной поверхностью, увеличится полоса. Руки чешутся – счистите, как кожуру, оплетку, диэлектрик вокруг главной жилы оставьте.

Старая антенна выпаивается, под новую готов хомут. Осталось заделать на место, наслаждайтесь связью. Антенна для рации своими руками сделана. Кстати, если нет желания снимать экран, запаяйте вместе с жилой в одну связку при монтаже на микросхему. Расширение диапазона считаете лишним – экран лучше снимите. Первый и второй варианты наделены достоинствами, цельный кабель прочнее. Лучше оставить как есть. Антенна для рации прослужит дольше. Позаботьтесь приклеить симпатичный колпачок-наконечник, чтобы медь перестала окисляться. Прощаемся ровно до следующего раза.

Копируйте заводские конструкции. Рации предприятий ломаются. Адаптеры остаются, приборы выбрасывают. Неоценимый шанс радиолюбителя проявить себя. Антенна покрыта резиной, легко обдираемой. Либо используйте аксессуар сломанного изделия. Процесс копирования напрямую не запрещен, исключая изделия, защищенные патентами. Дело касается промышленного выпуска продукции с целью сбыта, получения фиксированной прибыли за счет выполнения указанных действий.

Антенны для приемников, передатчиков и трансиверов своими руками, схемы и конструкции

Антенны применяются дли излучения или приема радиоволн. Каждый радиоприемник или радиопередатчик имеет антенну, которая способна принимать или передавать сигнал что лежит в определенном диапазоне частот.

От качественных и технических характеристик антенны зависит качество принимаемого и передаваемого сигнала. Поэтому при изготовлении антенн своими руками стоит провести правильные расчеты элементов антенны, а также смастерить ее в правильной конструктивной форме.

В разделе рассмотрены конструкции и схемы самодельных антенн на диапазоны частот ДВ, СВ, КВ и УКВ для приемников радио и телевизионного (ТВ) сигнала, передатчиков, трансиверов и радиостанций.

Самодельные антенны для УКВ диапазона

Дальность передачи и приема в значительной степени зависит от качества антенны, общими условиями наилучшей работы антенны являются: 1) наибольшая высота установки; 2) отсутствие вблизи антенны мешающих предметов (высоких зданий, металлических конструкций и т. д.) и 3) правильно выбранная система …

3

5641

Полуволновая УКВ антенна с симметричным фидером

Эта самодельная УКВ антенна состоит из двух горизонтальных трубок, соединенных симметричным фидером. Приближенно общая длина трубок для всех трех любительских диапазонов может быть подсчитана по формуле где f — средняя частота диапазона…

1

1923

УКВ антенна — полуволновый петлевой вибратор

К простым антеннам также относится хорошо известный радиолюбителям-ультракоротковолновикам петлевой шлейф-вибратор Пистолькорса. Схематическое изображение шлейфа-вибратора показано на рисунке 1, а конструктивное оформление антенны — на рисунке 2. В отношении передающих и приемных качеств этот…

1

9297

Уголковая УКВ антенна

Хорошие результаты на всех частотах дает антенна с уголковым рефлектором. Но для работы на сравнительно низких частотах эта антенна получается громоздкой. Поэтому ее целесообразно применять в диапазоне 420—425 Мгц. Конструкция антенны показана на…

1

1669

Антенны для УКВ диапазона

На УКВ работают радиостанции самого различного назначения: радиолокационные, связные, телевизионные, радиовещательные и т. п. На этих же волнах в последнее время начали работать и радиолюбительские приемо-передающие радиостанции.Приемные и передающие антенны, применяемые на УКВ, значительно…

1

1

8338

Вертикальная направленная УКВ антенна типа волновой канал

Самодельная вертикальная трехвибраторная антенна типа волновый канал для связи на УКВ. При желании работать вертикально поляризованной волной следует применять вертикальные антенны. Для получения выигрыша в мощности в заданном направлении применяют многоэлементные антенны. Антенна, состоящая из одного активного и двух пассивных вибраторов, дает усиление по мощности в 2,5…

1

1808

Горизонтальные направленные УКВ антенны типа волновой канал

Дальность действия передатчика можно повысить, не увеличивая его мощности, а применяя сложные антенны, состоящие из двух и более вибраторов и обладающие направленным излучением. В любительской связи всегда надо стремиться к этому и отказываться от вредной практики увеличения дальности…

3

2169

Петлевая УКВ антенна с фидером из коаксиального кабеля

Использование коаксиального кабеля требует применения симметрирующих и согласовывающих устройств. То и другое решается одновременно применением полуволновой петли, выполненной из того же кабеля, что и фидер. Схема подключения петли (U-колена) показана на рис. 1. Длина колена для любого…

2193

Полуволновая антенна с асимметричным фидером из коаксиального кабеля

Непосредственное подключение несимметричного фидера к полуволновому вибратору вызывает сильное рассогласовывание антенного устройства, что приводит к уменьшению КПД. В таком случае необходимо применять симметрирующие устройства. Симметрирование производится короткозамкнутым шлейфом длиной в 1/4…

1537

Горизонтальная антенна УКВ диапазона с параллельным питанием

Очень проста в конструктивном отношении антенна, выполненная из одной целой трубки (рис. 1). Вибратор крепится к мачте в своей средней части без применения каких -либо изоляторов (точка О). Антенна хорошо согласуется как с симметричным фидером, так и с коаксиальным кабелем …

1463

Как сделать FM-антенну на 75 Ом?

Вы гуглите «FM-радиоприемники Bose с антенной 75 Ом» и задаетесь вопросом, можете ли вы сделать это устройство своими руками дома, чтобы сэкономить средства? Если ответ положительный, то этот пост — то, что вам нужно.

Мы покажем вам, как сделать дома FM-антенну на 75 Ом всего за несколько простых шагов. Вам просто нужны некоторые инструменты, такие как провод динамика, штекер 4 мм или штекер 3 мм.

Содержание

• Что такое «Антенна на 75 Ом?»
  • Антенны 75 Ом и 300 Ом: они разные?
• Что нужно для изготовления 75-омной FM-антенны
  • Материалы
  • Знание FM-частот
  • Инструменты
• Как сделать 75-омную FM-антенну с самодельной FM-антенной провод динамика
• 2. Самодельная FM-антенна со штекером 4 мм
• 3. Самодельные FM-радиоантенны со штекером 3 мм

Вывод

Что такое «Антенна на 75 Ом»?

Откровенно говоря, «антенны на 75 Ом» не существует. Вы меня правильно поняли; никакая антенна на самом деле 75 Ом. На самом деле, это небольшое недоразумение.

Чтобы лучше понять все, в первую очередь, вам нужно понять основы импеданса. Импеданс — это измерение, рассчитанное в омах, которое представляет способность материала пропускать ток.

В типичных антеннах мы обычно наблюдаем естественный импеданс около 300 Ом, что совсем не близко к 75 Ом, заявленным во фразе «75-омная модель», которую мы обычно произносим. Измерение 75 Ом связано с механизмом, в котором происходит передача, и компонентами, используемыми для сбора этой передаваемой мощности.

При таком высоком импедансе использование антенн с другими устройствами было непростой задачей. Они просто плохо работают вместе и имеют тенденцию все портить. Вот почему люди искали решение, которое заключалось в рождении балуна.

Внутри антенн балун будет использовать свой компактный трансформатор для снижения импеданса антенн в 4 раза (для обычных антенн) или в 6 раз (для некоторых коммерческих продуктов). В результате естественный импеданс в 300 Ом снижается до 75 или 50 Ом, что значительно лучше подходит для медных коаксиальных проводов.

Поскольку почти все антенны, производимые в настоящее время, включают этот балун, люди предполагают, что сегодняшние антенны имеют сопротивление 75 Ом, хотя на самом деле 75 Ом — это только выходной сигнал этих антенн, а не импеданс.

Антенны 75 Ом и 300 Ом: они разные?

Теперь вы можете задаться вопросом: «Антенны на 75 Ом и 300 Ом — это одно и то же?» Они есть, но их нет.

Самым существенным отличием этих двух, на наш взгляд, является только доступность. По сравнению с 300-омными антеннами, 75-омные могут быть намного проще в использовании. Кроме того, большинство передовых передатчиков в настоящее время имеют разъемы для кабеля сопротивлением 75 Ом.

Что нужно перед изготовлением 75-омной FM-антенны

Материалы

Если стержень изготовлен из непроводящих материалов, рекомендуется использовать стержень примерно от 55 до 58 дюймов для создания воздушной конструкции. Чтобы противостоять ветру, материал также должен быть прочным и прочным. Отличными примерами являются валы из стекловолокна, ПВХ, алюминия и дерева.

Знание частот FM

В частности, перед сборкой антенны важно получить полное представление о частотах FM для отправки и приема сигналов. Длина волны FM-диапазона 27 МГц значительно больше 17 футов; таким образом, для приема FM-передач рекомендуется разделить длину волны на две половины.

Затем мы рекомендуем сделать изоляцию для обоих отрезков кабеля, подключить их к FM-радиоприемникам, а затем расположить их в максимально возможном верхнем положении.

Инструменты

Кроме того, крайне важно иметь первоклассный сварочный аппарат, а также сварочную стойку, чтобы поддерживать порядок в различных компонентах антенны во время работы.

В то же время потребуются электронные припои, двухсторонние ленты и даже изоленты. Для достижения наилучшего результата важную роль также сыграл бы полный набор инструментов с различными зажимами, плоскогубцами и отвертками.

Как сделать FM-антенну на 75 Ом – Подробные инструкции

Самодельные FM-антенны достижимы, и существует множество методов, которые можно использовать для изготовления FM-антенны на 75 Ом своими руками. Сегодня мы покажем вам 3 лучших способа сделать дома FM-антенну на 75 Ом.

1. Самодельные FM-радиоантенны с проводом динамика

Провод динамика — один из наиболее распространенных материалов, используемых при создании FM-антенны. Ниже приведена пошаговая процедура, как сделать это изделие своими руками в домашних условиях:

Во-первых, отрежьте 10 футов кабеля от линии динамика для антенны.

На отметке 3 фута проверьте и соедините кабель. Затем сформируйте большую букву «Т», используя каждую из 3-футовых секций, и соедините их вертикально с оставшимися 7 футами, чтобы они не разделялись.

После этого снимите 2 дюйма изоляции с другого конца остатка 7-футового провода динамика.

Затем подключите кабель динамика к радио, следуя этим инструкциям.

• Найдите на конце приемника кабель внешней антенны. Муравей.» или тег «ext.ant».
• В месте подключения внешней антенны оберните провода динамиков вокруг стоек.
• Переплетите 2 жилы, чтобы получился единый трос. Если соединение внешней антенны представляет собой зажим, этот шаг является обязательным. Поскольку по проводам не проходит электричество, вы не получите удара током.

Двигаясь вперед, пришло время удлинить антенну: для начала поместите приемник, который в данном случае является проводами динамика, рядом с окном. Затем протяните кабель антенны через окно и расположите его на чердаке.

Чтобы завершить нашу сессию «Сделай сам» и помочь с кабелем, используйте маленький гвоздь. За окном проложите 2 кабеля в противоположных направлениях. Также предпочтительно прикрепить гвоздь к хвостам 2 прядей, чтобы обеспечить дополнительную устойчивость.

2. Самодельная FM-антенна со штекером 4 мм

Вы можете использовать шнур на 75 Ом, чтобы сделать антенну для FM-радио и установить ее на задней панели телевизора. Действительно, добавление антенны таким образом — отличный способ наслаждаться трансляцией, не нарушая закон.

Вам понадобится кабель на 75 Ом и несколько разъемов, чтобы подключить FM-антенну к телевизору.

После этого вставьте один конец в гнездо для подключения FM-передатчика на телевизоре, а другой конец прикрепите к окну или стене. Теперь, используя разъемы на 75 Ом и дополнительные шнуры, вы можете легко собрать собственную антенну.

Этот метод идеально подходит для любой задачи, требующей длины волны FM, поскольку многие динамики, наушники, инструменты и другие устройства могут работать с разъемами 4 мм.

3. Самодельные FM-радиоантенны со штекером 3 мм

Как уже говорилось ранее, можно создать FM-антенну на 75 Ом, используя различные методы, а также использовать 2 отрезка медного провода.

Каждая часть должна иметь длину 60 см, при этом одна часть должна иметь дополнительные 10 см с одного конца, а другая — 5 см.

Теперь удалите 1/4 дюйма с каждой стороны, плотно затяните их, затем припаяйте или соедините, если необходимо, чтобы устранить провисание резьбы.

Завершающим этапом является пайка или обжимка 3-мм разъема для передачи FM-данных на одном конце, не оставляя незакрытых проводов. Если вы не уверены в своей компетенции для выполнения этой процедуры, доверьте ее кому-нибудь другому.

Заключение

Теперь вы знаете, как сделать FM-антенну на 75 Ом в домашних условиях тремя простыми способами. Процесс совсем не сложный и требует лишь базовой подготовки и навыков.

Итак, если вы хотите сэкономить несколько долларов на покупке совершенно новой антенны, мы надеемся, что сегодняшний пост расчистил вам путь. Так что попробуйте, и вы поймете, что это не так сложно, как кажется. Удачи!

Джастин Сориано

После четырех лет работы радиомехаником я знаю, что в радиосвязи все непросто, хотя она приносит нам большую пользу. Вот почему я создал веб-сайт, на котором делюсь своими навыками и руководствами, чтобы помочь непрофессиональным пользователям использовать свои радиогарнитуры, настраивать антенны или выбирать подходящие продукты и т. д.

Как бесплатно сделать простую мощную рамочную антенну

В этом мире мало действительно волшебных вещей, которые практически бесплатны.
Эту AM-антенну, сделанную своими руками, лучше всего использовать на открытом воздухе, но вы можете заставить ее работать и внутри, каким-то образом изменив прокладку проводов. Он усиливает все слабые AM-сигналы, поэтому мощная местная станция может быть слышна по всему диапазону вашего AM-радио.

Вот что вам нужно:

• 100 футов или более изолированного провода любого типа, с которым вы можете легко работать
• Скрутка или застежка-молния или лента для сохранения формы спирали
• (2) зажима типа «крокодил» (продаются в большинстве магазинов электроники)
• (1) трех- или четырехфутовый заземляющий стержень (любой металлический стержень или труба диаметром ½ дюйма или больше)
• (1) регулируемый хомут для трубы, который крепится к металлической опоре

1. Сформируйте трехдюймовую катушку с семью витками. Придайте круглую форму завязкам или скотчу. Прилагаемый зажим типа «крокодил», показанный ниже, будет присоединен не менее чем к 60 футам антенного провода. Как правило, чем длиннее антенный провод, тем лучше, поэтому, если у вас есть антенный провод длиной 100 футов, это хорошо.

2. Другой конец (не показан) катушки будет подключен к заземляющему штырю, поэтому оставьте достаточно провода. Заземляющий кол можно вбить в удобное и безопасное место поблизости.

3. Для максимального приема протяните антенный провод перпендикулярно станции, которую вы хотите слушать. Это означает, что если вы рисуете воображаемую линию к станции, вы хотите проложить антенный провод под углом 90 градусов к этой воображаемой линии. Вы можете установить провод на любой высоте, но для безопасности рассмотрите восемь футов.

4. Очистите конец антенного провода (я использую нож или диагональные плоскогубцы) и закрепите его на катушке. Вам действительно не нужны зажимы типа «крокодил», но это намного надежнее, чем скручивание проволоки вместе.

5. Наша антенна не работала на трубе, которую мы использовали, пока мы не отшлифовали ржавчину на небольшом участке под хомутом. Чего вы не видите, так это того, что грязь влажная. Это также важно, чтобы заставить землю работать. Если у вас сухая почва, вам, возможно, придется слить немного воды на землю, чтобы сделать почву более проводящей. Закрепите провод на зажиме.

6. Большой магический тест: Настройте радио на очень слабую станцию. Вам не нужен измеритель сигнала, но забавно наблюдать, как он регистрирует усиление. Перемещайте катушку рядом с радио, пока не услышите, что станция улучшилась. На самом деле вы не подключаете эту антенну к радио. Катушка усиливает сигнал, который индуктивно улавливается ферритовой антенной внутри радиоприемника. Станция 1400 кГц в нашем районе перешла от «нет различимого сигнала» к «полной мощности».
