Блок питания для шуруповерта своими руками. Как сделать блок питания для шуруповерта 12В и 18В своими руками: пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как сделать блок питания для шуруповерта 12В и 18В в домашних условиях. Какие детали понадобятся. Пошаговая инструкция по сборке. Какие меры предосторожности нужно соблюдать при изготовлении.

Содержание

Зачем нужен самодельный блок питания для шуруповерта

Шуруповерт — незаменимый инструмент как для профессионалов, так и для домашних мастеров. Однако со временем аккумулятор шуруповерта теряет емкость и быстро разряжается. Покупка нового аккумулятора — дорогое удовольствие. Альтернативное решение — сделать блок питания для шуруповерта своими руками.

Самодельный блок питания позволит:

Продлить срок службы шуруповерта
Сэкономить на покупке нового аккумулятора
Работать шуруповертом от сети без ограничения по времени
Использовать старый шуруповерт с неисправным аккумулятором

Какие детали понадобятся для изготовления блока питания

Для сборки блока питания шуруповерта 12В или 18В потребуются следующие компоненты:

Корпус от старого блока питания или пластиковая коробка
Понижающий трансформатор на 220В/12В или 220В/18В
Диодный мост
Конденсаторы
Стабилизатор напряжения
Провода и клеммы
Выключатель
Предохранитель
Сетевой шнур с вилкой

Большинство деталей можно извлечь из старой компьютерной техники или купить в радиомагазине. Важно подобрать компоненты с подходящими характеристиками по напряжению и току.

Пошаговая инструкция по сборке блока питания для шуруповерта

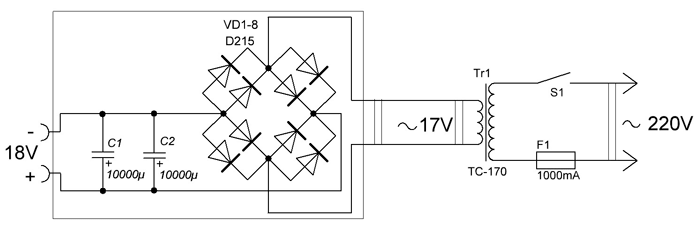

Изготовление блока питания для шуруповерта своими руками включает следующие этапы:

Подготовка корпуса. Очистите его от старых деталей, просверлите отверстия для крепления компонентов.
Установка трансформатора. Закрепите его внутри корпуса.
Монтаж диодного моста. Припаяйте его к выводам вторичной обмотки трансформатора.
Подключение конденсаторов. Они сглаживают пульсации выпрямленного напряжения.

Установка стабилизатора напряжения. Он обеспечит постоянное напряжение на выходе.
Монтаж выключателя и предохранителя в разрыв сетевого провода.
Подключение выходных клемм для шуруповерта.
Окончательная сборка и проверка работоспособности.

Меры предосторожности при изготовлении блока питания

При самостоятельном изготовлении блока питания для шуруповерта необходимо соблюдать следующие правила безопасности:

Используйте качественные компоненты с подходящими характеристиками
Тщательно изолируйте все соединения
Не превышайте допустимую мощность трансформатора
Обеспечьте хорошую вентиляцию внутри корпуса
Проверьте отсутствие короткого замыкания перед подключением к сети
Не прикасайтесь к токоведущим частям при включенном устройстве

При правильном изготовлении самодельный блок питания прослужит долго и обеспечит надежную работу вашего шуруповерта. Однако если вы не уверены в своих навыках, лучше обратиться к специалисту.

Преимущества и недостатки самодельного блока питания

Изготовление блока питания для шуруповерта своими руками имеет ряд плюсов и минусов:

Преимущества:

Существенная экономия средств по сравнению с покупкой нового аккумулятора
Возможность работать без ограничения по времени
Продление срока службы старого шуруповерта
Улучшение характеристик инструмента за счет стабильного питания

Недостатки:

Потеря мобильности из-за привязки к электросети
Необходимость иметь базовые навыки в электронике
Риск выхода из строя шуруповерта при неправильном изготовлении
Отсутствие гарантии на самодельное устройство

Какие инструменты потребуются для сборки

Для изготовления блока питания шуруповерта своими руками понадобятся следующие инструменты:

Паяльник и припой
Мультиметр
Отвертки
Плоскогубцы и бокорезы
Дрель или шуруповерт
Изоляционная лента
Термоусадочная трубка

Также пригодятся защитные очки и перчатки для безопасной работы с электроникой.

Как подключить самодельный блок питания к шуруповерту

Подключение самодельного блока питания к шуруповерту выполняется следующим образом:

Снимите аккумулятор с шуруповерта
Определите контакты питания на инструменте
Припаяйте провода от блока питания к контактам, соблюдая полярность
Заизолируйте места пайки
Закрепите провод так, чтобы исключить его натяжение
Проверьте работоспособность шуруповерта от нового блока питания

При правильном подключении шуруповерт должен работать так же, как от штатного аккумулятора.

Возможные проблемы и их устранение

При изготовлении и использовании самодельного блока питания для шуруповерта могут возникнуть следующие проблемы:

Шуруповерт не включается — проверьте правильность подключения и наличие напряжения на выходе блока питания
Шуруповерт работает слабо — возможно, недостаточная мощность блока питания, замените трансформатор на более мощный
Блок питания сильно греется — обеспечьте лучшую вентиляцию или установите радиатор на стабилизатор
Частые срабатывания предохранителя — проверьте отсутствие короткого замыкания в цепи

При возникновении серьезных проблем лучше обратиться к специалисту по ремонту электроинструмента.

Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

Папа мастер! > Строительные материалы и инструменты > Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень медленно справляется со своими обязанностями. С шуруповертом: «Вжик, вжик – и все готово!»

Однако со временем бодрые возгласы инструмента ослабевают, и он работает хуже, чем прежде. Зарядка показывает, что все в порядке, а работа замедляется, ухудшается. Это указывает на то, что износился блок питания. Его можно заменить, купив новый. Но это – самый лёгкий и дорогостоящий вариант. Мы выбираем другой путь! Попробуем поменять свою промышленную аккумуляторную батарею на другой блок питания.

ЧИТАТЬ ПО ТЕМЕ:
Как выбрать шуруповёрт по параметрам и остаться довольным покупкой

Конструкция прибора по выкручиванию и закручиванию шурупов

Перед началом переделки нужно ознакомиться с конструкцией шуруповёрта. Он состоит из:

корпуса;
аккумуляторной батареи с диапазоном питающих напряжений для марок инструмента от 12 до 18 вольт;
двигателя постоянного тока;

кнопки запуска;
регулятора усилий;
регулятора оборотов вращения с реверсом;
планетарного или обычного редуктора;
рукоятки изменений направления движения.

На фото 1 представлена конструкция шуроповерта.

Процесс подготовки

Попытаемся изготовить блоки питания для шуруповерта 12в и 18в своими руками. Перед началом работ надо ознакомиться с теми показателями мощности и напряжения питания, которые представлены в документации оригинала или на корпусе. Затем нужно определиться с использованием подходящего сетевого блока питания по размерам. В старом устройстве нужно вынуть все содержимое, измерить размеры внутренней части.

: Фото 1 — Конструкция прибора

: Фото 2 -Замена блоков питания для шуруповерта 12в и 18в своими руками. Этапы 1-4

: Фото 3 — Этапы работ 5-8

: Фото 4 — Этапы работ 6-9

Действия при замене блока питания для шуруповерта 12в и 18в своими руками

Найти подходящий источник питания можно на рынке или у кого-то из знакомых. При выборе обращают внимание на его надежность, легкость, габариты. Для этого подойдет:

батарея питания от ноутбука или другой спецтехники;
зарядка для автомобильных аккумуляторов;
БП от старого компьютера;
самодельный БП.

Сначала надо проверить его работоспособность, а затем разобрать. Корпус, скрученный шурупами, легко демонтируется. Склеенный корпус разбирают, простучав по шву молотком. В этом случае может понадобиться тоненький ножик. Его ставят острой стороной на рубец и с аккуратностью стучат по нему тяжелым предметом.

Следующим этапом является отделение шнуров и выводов от электровилки.

Сделать это проще всего электропаяльником. Туда, где были спрятаны внутренности прибора для выкручивания и закручивания шурупов, помещают внутренности с новой батареи. Провод для работы от электросети выводится через отверстие и припаивается к блоку питания при условии соблюдения правил полярности. Провода изолируют. Затем корпус собирается, а переделанный инструмент проверяют на деле.

После переделки, изменились характеристики устройства. Работа от электросети не дает мгновенного достижения максимальности крутящего момента. В связи с тем, что увеличивается мощность прибора, шуроповерт быстрее нагревается. Потому при работе с этим инструментом следует делать перерывы каждые 15-20 минут. Не стоит забывать также о качественной изоляции и заземлении. Благодаря своим действиям, вы получили инструмент, исправно работающий от батареи и от электричества (в случае с ноутбуком) или только от электроэнергии.

: Фото 5 — Шуруповерт после ремонта

: Фото 6 — Блок питания 12 В

Преимущества

Замена блока питания для шуруповерта 12в и 18в своими руками сэкономит ваши деньги и принесет удовлетворение от полученного результата. Правда, не всегда можно пользоваться этим инструментом без электрической розетки. Во всем остальном – только положительные моменты.

ЧИТАТЬ ПО ТЕМЕ:
Обзор аккумуляторных шуроповёртов и отзывы специалистов

Вывод

Вместо того, чтобы платить большие деньги за замену аккумуляторной батареи для шуроповерта, можно обойтись заменой БП от приборов, бывших в употреблении. С этим заданием может справиться почти каждый мужчина-любитель. Так что, уважаемые мастера, ищите выгодный вариант!

Блок питания для шуруповерта 12 или 18 вольт в домашних условиях

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

1 Особенности
2 Неисправность
3 Исправление поломки
4 Первый вариант
5 Подготовка
6 Рекомендации
7 Второй вариант

Основным преимуществом использования шуруповерта является автономное функционирование. Но, к сожалению, как и другие приборы, он может поломаться, особенно часто это касается батареи. Для ее замены нужно приобрести новую или сделать блок питания для шуруповерта 12в своими руками. Тогда прибор будет работать как от аккумулятора, так и от сети.

Особенности

Конструкция блока состоит из электрического двигателя и клавиши запуска. Ключевая часть прибора – аккумулятор. Эту часть прибора используют для накапливания электроэнергии. Элемент обеспечивает функциональную работу энергосберегающих устройств. Показатель напряжения является частицей общего рабочего напряжения.

По предварительным подсчетам, именно батарея составляет 75 % стоимости прибора. В том случае, если возникли неполадки, можно воспользоваться одним из следующих решений:

Пользователь может подчинить батарею.
Можно воспользоваться выносным изделием.
Проводится модернизация инструмента, рассчитанная под сетевое питание.
Последним вариантом является покупка нового прибора.

Неисправность

Если в приборе неисправен какой-либо элемент, рекомендуется проверить работоспособность всех его составляющих.

Для проверки требуется специальный прибор – мультиметр. Устройство нужно зарядить на полный уровень, после чего замерить уровень напряжения. Если нерабочий элемент один, достаточно его заменить. В случае общей поломки блок питания для шуруповерта станет отличной альтернативой аккумулятору.

При выборе нужно ориентироваться на определенные характеристики. По размерам новый блок должен вписаться в корпус прибора, для этого нужно измерить прибор внутри, вынув все остальные части.

Учитывайте показатели мощности, напряжение, ток потребления. Весомое значение имеют габариты и необходимый уровень питающего напряжения.

Исправление поломки

Существует несколько распространенных возможностей переделать устройство. Затраты при этом являются минимальными:

можно применить «родную» зарядку;
можно взять блок от компьютера.

Другие варианты могут потребовать некоторых знаний в электротехнике. Для начинающего мастера это может быть немного проблематично.

Первый вариант

Решение заключается в использовании зарядного устройства, предназначенного специально для шуруповерта. Затраты заключаются в количестве потребления электроэнергии и покупке пайки контактов.

Стоит следовать определенной схеме:

открутить винты, снять крышку;
взять гибкие провода с сечением 2,5–4 мм.
припаять провод к выходящим клеммам, подключить контакты на зарядке. На этом этапе могут возникнуть сложности, т. к. медь с помощью обычного припоя не припаивается должным образом;
места пайки зачистить надфилем либо наждачкой до появления желтого цвета;
паяльником на 40–60 Вт прогреть клеммы, смазав специально предназначенного для этого пастой. Для припоя рекомендуется брать олово и латунь;
выполнить припайку. Учитывайте, что красный цвет изоляции – это плюс, черный – минус.

Количество этих действий можно минимизировать. Это касается тех ситуаций, когда клеммы не требуется выпаивать из платы. Чтобы вывести шнур питания от зарядного прибора, достаточно продеть его через отверстие в корпусе. Можно также сделать дополнительное отверстие. Оно должно соответствовать диаметру шнура.

Последний шагом является вывод шнура наружу.

Подготовка

Необходимо разобраться с последующим этапом работы. Заключается он в подготовки к области самого шуруповерта.

Для этого нужно снять контейнер с ручки прибора. Затем извлеките из него гальванические банки.

В корпусе просверлите отверстие, предназначенное для шнура питания. С помощью припоя соедините концы проводов с контактами. Проводят данную процедуру с внешней стороны, придерживаясь принципа полярности.

Обязательным шагом является чистка клемм на контейнере из латунного сплава.

Провод во внутренней части контейнера закрепляют к стенке. Он должен надежно фиксироваться, чтобы при натяжении не оторваться.

Если есть гибкая пластина из пластика, тогда процедура значительно упрощается. Под областью пластины будет находиться шнур питания, который вы должны надежно прикрепить с внутренней стороны.

Далее контейнер закрывают, после чего устанавливают на нем ручку прибора.

Если все этапы вы сделаете правильно, то проблем с функциональной работой прибора не должно возникнуть.

Часто начинающие мастера допускают достаточно распространенную ошибку, применяя металлическую пластину для крепления. Следует использовать пластиковую, резиновую или картонную пластину. Это изоляционный материал, который отлично подойдет для этих целей.

Если пренебречь данным правилом, металлическая пластина передавит шнур. Она способна перерезать изоляционный слой, из-за чего возникают неполадки.

Второй вариант

Этот вариант подходит, когда устройство восстановлению не подлежит.

При самостоятельной переделке схема действий будет так:

Для начала нужно снять блок питания с любого подходящего системника ПК. Для этого:

необходимо вскрыть крышку корпуса системного блока, затем открутить соответствующие разъемы;
те провода, которые далее не понадобятся, необходимо откусить или пустить параллельно по той же линии;
проверить работу устройства, включив его в сеть.

Не рекомендуется перекусывать провода, которые направляются от платы к поверхности вентилятора. Этот негативно скажется на дальнейшей работе прибора. Он не будет охлаждаться, изделие достаточно быстро перестанет нормально функционировать.

Стоит отметить, что подобный прибор является достаточно востребованным инструментом как на производственном, так и на бытовом уровне. Основное преимущество заключается в том, что он не привязан к электросети, розеткам, им легко и комфортно работать. Среди минусов можно отметить высокую стоимость подобных изделий. Но такое устройство можно сделать самостоятельно, без существенных материальных затрат.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как установить блок питания

Первым шагом в нашем руководстве «Как собрать компьютер» является установка блока питания, или сокращенно блока питания. Однако, прежде чем мы начнем, нам нужно убедиться, что ваше дело подготовлено и готово к нему. Это означает, что нужно вынуть все оставшиеся детали, которые производитель вашего корпуса мог оставить там, когда вы его купили, так что приготовьте отвертку. Пришло время взломать это дело.

Шаг 1: На задней стороне корпуса вы должны найти четыре больших винта сверху и снизу с каждой стороны. Надеемся, что в вашем корпусе будут хорошие простые винты с накатанной головкой, которые вы сможете крутить, не прибегая к помощи отвертки, или у него даже может быть пара переключателей, которые вы можете нажать внутрь.

В любом случае, вам нужно сначала снять правую (если смотреть на нее сзади), так как она даст нам основной доступ к нашему строительному пространству. С левой стороны мы будем прокладывать большую часть наших кабелей и устанавливать наши устройства хранения, так что вы можете пока оставить его включенным, если хотите, или просто снять его, чтобы сэкономить время позже.

Шаг 2: Убедитесь, что вы достали все коробки с аксессуарами, которые все еще висят внутри вашего кейса. Иногда вы найдете коробки с винтами, спрятанными внутри полки для дисковода или в одном из отсеков для хранения, так что будьте внимательны, чтобы убедиться, что вы ничего не пропустили. По сути, вам нужно совершенно пустое рабочее пространство. Убедитесь, что вы держите эту коробку с винтами поблизости, так как она вам скоро понадобится.

Для многих современных видеокарт требуется как минимум два места на задней панели.

Шаг 3: Теперь пришло время снять задние панели корпуса, чтобы подготовить место для видеокарты и других дополнительных карт расширения, таких как сетевая карта. Все они совпадают со слотами PCIe на материнской плате, поэтому вам нужно будет удалить только те, в которые вы будете устанавливать свои карты. Как правило, в наши дни большинство видеокарт занимают две пластины, в то время как другим картам расширения требуется только одна.

В большинстве случаев для вашей видеокарты потребуется снять вторую и третью задние панели, но простой способ проверить это — быстро взглянуть на материнскую плату и поместить ее примерно на одной линии с точками крепления внутри вашей видеокарты. случай. Просто не забудьте положить материнскую плату обратно в антистатический пакет, как только вы закончите.

Опять же, в большинстве случаев используются винты с накатанной головкой для крепления задней панели вашего корпуса, но вам может быть проще использовать для этого шага подходящую отвертку, поскольку они иногда могут быть немного неподатливыми.

В настоящее время в большинстве случаев блок питания располагается внизу.

Шаг 4: Теперь ваш корпус готов, пришло время блока питания! В настоящее время в большинстве корпусов блоки питания расположены в нижней части корпуса, но если у вас есть блок питания, который держит его вверху, вы должны найти для него специальную полку.

Также стоит отметить, что некоторые корпуса, такие как Corsair Carbide 270R (см. ниже), имеют специальные отсеки для блоков питания, которые не позволяют получить доступ спереди, поэтому вам может понадобиться снять левую боковую панель корпуса после все и вставьте его оттуда.

Вы можете обнаружить, что в вашем корпусе есть специальный отсек для блока питания, и в этом случае вам нужно будет вставить его с другой стороны.

Вам, вероятно, потребуется обратиться к руководству, чтобы выяснить, в какую сторону должен идти блок питания, но почти каждый блок питания, который я когда-либо использовал, слоты в перевернуты , то есть вентилятор направлен вниз к нижней части случай. Это может показаться нелогичным, но это означает, что блок питания может втягивать воздух снаружи корпуса, чтобы охлаждать его внутри. Конечно, ваш корпус может позволить вам расположить вентилятор вверх, и в этом случае он будет втягивать горячий воздух изнутри корпуса и выталкивать его наружу, но не во всех случаях есть такая возможность.

В любом случае, все, что вам нужно сделать, это вставить его в футляр и убедиться, что он находится как можно дальше, пока он не совпадет с отверстиями для винтов на задней части футляра.

Если вы не уверены, в каком направлении находится ваш блок питания, проверьте, где отверстия для винтов совпадают с корпусом…

Шаг 5: Теперь пришло время приступить к закреплению блока питания на месте. Для этого вам понадобится отвертка, а также коробка с аксессуарами, которая идет в комплекте с корпусом, так как там вы найдете все необходимые винты. Убедитесь, что отверстия совпадают, закрутите их и работа сделана.

Возможно, на этом этапе также стоит подсоединить кабель питания и включить его в розетку с заземлением, так как это заземлит корпус и предотвратит накопление статического электричества во время работы. Лично у меня никогда не было проблем со статическим электричеством при работе с компонентами, но если вы собираете свой ПК на полу с ковровым покрытием, вероятно, лучше перестраховаться, чем сожалеть. Просто пока не включайте розетку.

Вот и готов блок питания. Не волнуйтесь, мы вернемся к подключению кабелей позже. Теперь перейдем к следующему шагу: как установить материнскую плату.

В комплекте:

Руководство по сборке ПК
Как установить блок питания
Как установить материнскую плату
Как установить корпусной вентилятор
Как установить процессор
Как установить оперативную память
Как установить видеокарта
Как установить SSD/HDD
Как подключить разъем системной панели и кабели корпуса
Как снова собрать корпус и подключить периферийные устройства
Как установить Windows 10

Как убрать пыль с шумной PS4 за 8 простых шагов

Если у вас какое-то время была PlayStation 4, скорее всего, она работает намного громче, чем при покупке. Как и в большинстве устройств, внутри системы со временем накапливается пыль.

Чтобы ваша PS4 работала наилучшим образом, разумно время от времени открывать и очищать систему. Чтобы успокоить его и удалить всю эту неприятную пыль, следуйте нашему руководству по очистке PlayStation 4. Мы расскажем вам обо всем, что вам нужно знать, в том числе о том, какая отвертка вам нужна, чтобы открыть PS4 и как очистить вентилятор PS4.

Предупреждение: будьте осторожны при очистке PS4

Несмотря на то, что это относительно простой процесс, вам следует соблюдать осторожность при разборке и очистке PS4. К счастью, процедура очистки не требует большого разрушения системы. Мы не можем нести ответственность за любой ущерб, который вы можете нанести своей системе. Перед продолжением рекомендуется убедиться, что вы сделали резервную копию данных сохранения PS4, на всякий случай.

Если у вас есть оригинальная модель PS4, вскрытие консоли и ее чистка приведет к аннулированию гарантии. Однако, учитывая возраст PS4, это уже не проблема. Вы можете снять крышку с моделей PS4 Slim и PS4 Pro без аннулирования гарантии.

В этом руководстве мы покажем шаги по очистке оригинальной PS4 (поскольку это тот, который у меня есть, и самый сложный). В конце мы упомянем, как работает очистка PS4 для других моделей.

Разобравшись со всем этим, давайте посмотрим, как почистить PS4.

Шаг 0: что вам понадобится для чистки PS4

Очистка PS4 — относительно простая работа, но для нее требуется несколько материалов:

A Отвертка с наконечником Torx TR9 . В PS4 используются защитные винты TR9. Отвертка TR8 может подойти, но для достижения наилучших результатов следует использовать отвертку TR9. Убедитесь, что у вас есть отвертка с защитной битой, которая имеет крошечное отверстие в центре .
- Если у вас его еще нет, рассмотрите набор инструментов для чистки PS4 от TECKMAN, в котором есть необходимая отвертка и еще несколько удобных инструментов. Если у вас уже есть набор инструментов Torx или набор инструментов для открывания компьютера, скорее всего, в нем есть то, что вам нужно.
Стандартная крестовая отвертка . Внутри PS4 есть несколько винтов, для удаления которых требуется эта отвертка. Здесь лучше всего подойдет меньшая отвертка.
Нож или другой острый предмет . Вам понадобится это, чтобы снять наклейки, закрывающие задние винты PS4.
Баллон со сжатым воздухом . Вам понадобится это, чтобы выдуть пыль. Вы можете купить консервированный воздух онлайн на Amazon или в таких магазинах, как Walmart.

Для более эффективной очистки вы также можете использовать эти необязательные, но рекомендуемые материалы:

Ватные тампоны и/или ватные шарики . Если вы хотите, вы можете использовать их, чтобы удалить немного пыли. Ватный тампон также помогает предотвратить вращение вентилятора, когда вы дуете на него воздухом. Если вы хотите сделать все возможное, попробуйте сделать чистящую замазку и использовать ее вместо этого.
Фонарик . Может быть трудно увидеть, где прячется пыль; фонарик облегчает обнаружение.
Бумажное полотенце, кусок ленты или небольшая миска для крепления винтов . Вы не хотите, чтобы крошечные винты вашей PS4 пропали без вести, поэтому было бы неплохо иметь место для их хранения. Выкручивая винты, вы можете расположить их в том же порядке, в каком вы их выкручивали, чтобы вы знали, что и куда.
Щеточка для чистки или старая зубная щетка . Пыль, прилипшую к вентилятору PS4, трудно удалить, так как зазоры между лопастями очень малы. Щеткой можно соскоблить все, что не может очистить сжатый воздух.

Шаг 1. Выключите PS4 и отключите все от сети

Прежде чем приступить к очистке PS4, убедитесь, что консоль выключена. Наверху не должно быть огней; если вы видите оранжевый свет, значит, он находится в режиме покоя (состояние низкого энергопотребления), и вам нужно полностью его выключить.

Чтобы полностью выключить PS4, убедитесь, что консоль включена, затем нажмите и удерживайте кнопку PlayStation на геймпаде, чтобы открыть Быстрое меню. Перейдите к Power > Turn Off PS4 . Подождите, пока все индикаторы на PS4 не погаснут, затем отключите кабель питания, кабель HDMI и все, что к нему подключено (например, USB-устройства).

Перенесите свою PS4 туда, где у вас есть место для работы. Поскольку вы будете выкручивать маленькие винты, у вас должно быть безопасное место для их установки.

Как и при сборке ПК, вы должны позаботиться о том, чтобы не накапливать статическое электричество. Не работайте на подверженной статическому электричеству поверхности, например на ворсистом ковре, и старайтесь при очистке прикасаться только к пластиковым компонентам.

Шаг 2. Снимите задние наклейки и винты

Теперь, когда ваша PS4 готова к работе, поверните ее задней стороной к себе, а затем переверните вверх дном. Вы увидите три наклейки вдоль «верхней части» (которая на самом деле является нижней частью системы, на одной линии с портом питания), которые необходимо удалить.

Обратите внимание: если у вас слегка измененная модель оригинальной PS4, вы увидите только одну наклейку и винт посередине.

На среднем есть специальная гарантийная наклейка, которая повреждается при удалении. Два других немного толще и могут потребовать дополнительной работы, чтобы отклеиться. Используйте свой нож или другой заостренный инструмент, чтобы отогнуть уголок наклеек, после чего они должны легко оторваться. Будьте осторожны, чтобы не поцарапать систему во время их удаления.

Отложите их, если вы хотите повторно приклеить наклейки позже, или выбросьте их, если вам все равно. После того, как вы удалили наклейки, используйте отвертку TR9, чтобы удалить винты под ними. Они короткие, поэтому особых усилий не потребуется. Будьте осторожны, не сорвите их и отложите в безопасное место.

Шаг 3. Снимите крышку PS4

Теперь, когда вы удалили винты, удерживающие крышку на месте, вы можете снять ее. Начните сзади (часть с винтами, обращенная к вам) и слегка потяните за края. Не используйте тонну силы; когда вы работаете с PS4, крышка должна освободиться. Потяните его и удалите.

Теперь вы можете посмотреть на крышку, которую вы только что сняли, и очистить ее от пыли. Ваш сжатый воздух быстро с этим справится; это также хорошее место, чтобы использовать ватный тампон, чтобы вытереть оставшийся мусор. После очистки крышки отложите ее на время.

Вернувшись в систему, вы теперь можете видеть вентилятор PS4, который служит хорошим индикатором того, насколько запылена ваша система в целом. Тем не менее, есть еще один компонент, который нужно удалить в первую очередь, чтобы вы могли добраться до всего, что вам нужно очистить.

Шаг 4. Снимите блок питания

Вы почти у цели! Теперь вам просто нужно снять блок питания (БП), чтобы вы могли получить доступ к радиатору и провести самую тщательную очистку. Блок питания крепится пятью винтами. В трех из них используются те же защитные винты TR9, что и в задней крышке, а в двух других используются стандартные винты с крестообразным шлицем.

Если блок питания находится на ближайшей к вам стороне, а вентилятор — в правом верхнем углу, два винта с крестообразным шлицем находятся по углам системы, в крайнем левом и крайнем правом углу блока питания. Используйте свой TR9отверткой, чтобы удалить остальные три винта.

Обратите внимание: если вы используете слегка переработанную модель оригинальной PS4, вы увидите здесь один винт в другом месте. Вместо этого винт TR9 в верхнем левом углу фотографии ниже будет на несколько дюймов выше винта TR9 внизу.

Винты с крестообразным шлицем длиннее других, и их немного сложнее выкрутить, поэтому вам может потребоваться просунуть нож или другой тонкий предмет под прикрепленные зажимы, чтобы вытащить их. При этом следите за тем, чтобы не погнуть зажимы.

Теперь можно снять блок питания. Под ним есть кабель, соединяющий его с материнской платой, который вам не нужно снимать и вы не хотите случайно отключить его. Осторожно возьмите блок питания за обе стороны и равномерно поднимите его. Чтобы освободиться, может потребоваться немного пошевелиться.

После того, как вы подняли его, аккуратно «переверните» его с левой стороны, чтобы он аккуратно лежал, оставаясь подключенным к сети.

Шаг 5. Сдуйте пыль с PS4

Наконец-то у вас есть доступ к радиатору и вентилятору PS4. Теперь мы можем объяснить, как очистить вентилятор вашей PS4 и удалить пыль, которая глубоко проникла в систему.

Возьмите баллончик со сжатым воздухом и, если он есть, вставьте соломинку для более целенаправленной очистки. Сначала распылите несколько струй воздуха в сторону от PS4 на случай, если в наконечнике окажется жидкость.

Теперь используйте сжатый воздух, чтобы обдувать PS4 короткими струями воздуха, избавляясь от пыли. Обязательно проверьте углы на наличие скрытой пыли (здесь может помочь ваш фонарик) и позаботьтесь о том, чтобы выдуть ее из системы, а не глубже внутрь. Вы также можете использовать ватные палочки или ватные шарики, чтобы удалить пыль с воздуха. не дойдет.

Особое внимание уделите вентилятору, радиатору и внешним краям вашей PS4 при поиске скопившейся пыли, так как они являются обычными местами для нее. Если вы не знакомы, радиатор представляет собой набор металлических «стержней», на которые указывает соломинка на картинке выше.

Обратите внимание на несколько важных предупреждений при использовании баллонов с воздухом:

Никогда не держите банку вверх дном . Это вытолкнет жидкость из банки и может повредить вашу PS4.
Не распыляйте сжатый воздух непосредственно на вентилятор . Вращение вентилятора PS4 на экстремальной скорости может привести к повреждению схемы. Прежде чем выдуть воздух рядом с вентилятором, убедитесь, что вы либо держите его пальцем, либо зажали ватным тампоном.
Используйте сжатый воздух только в вентилируемых помещениях . Консервированный воздух будет раздражать вашу кожу и другие части тела, и его опасно вдыхать в течение длительного времени. Если вы чувствуете головокружение, прекратите его использование и выйдите на свежий воздух.
Распыление очередями . Постоянная струя воздуха быстро охладит банку, и вам будет трудно с ней обращаться.

После того, как вы закончите со сжатым воздухом, вы можете использовать щетку и ватные тампоны, чтобы удалить любые стойкие или оставшиеся отложения.

Шаг 6. Соберите PS4

Когда вы будете довольны своей работой по очистке PS4, пришло время собрать все обратно в обратном порядке.

Сначала осторожно «переверните» блок питания и установите его на место. Вы заметите два зубца в нижнем левом углу; убедитесь, что они совпадают с зазором в блоке питания.

Замените пять винтов, удерживающих блок питания на месте. Помните, что два винта в нижнем левом и нижнем правом углах — это более длинные винты с крестообразным шлицем и зажимами. Остальные три винта безопасности TR9.

Затем защелкните крышку на место. Начните с передней части системы (убедитесь, что крышка не откинута назад). Слегка прижмите все края системы, чтобы убедиться, что она надежно закреплена. В готовом виде он не должен шевелиться.

Теперь замените TR9винты на задней панели PS4. Будьте осторожны, чтобы не повредить их при обратном завинчивании. Если вы решили сохранить наклейки, закрывающие задние винты, замените их сейчас. Гарантийная наклейка будет поцарапана; это по дизайну.

Теперь ваша PS4 полностью очищена и собрана обратно, но есть еще одно место, которое вы, возможно, захотите быстро проверить.

Шаг 7. Очистите отсек для жесткого диска PS4 (дополнительно)

В PS4 есть отдельный отсек для жесткого диска, в котором может быть пыль, а может и нет. Это не обязательно проверять, но стоит потратить немного времени, пока у вас есть ваша система.

Чтобы получить к нему доступ, слегка нажмите и сдвиньте блестящую часть крышки PS4 (слева, если смотреть спереди) прямо влево. Это снимет крышку, что позволит вам получить доступ к отсеку для жесткого диска.

Один винт с крестообразным шлицем, украшенный значками кнопок PlayStation, удерживает его на месте. Удалите его, затем вытащите жесткий диск, чтобы освободить место для очистки от пыли в этой области, используя те же методы, что и выше. Когда вы закончите, задвиньте жесткий диск обратно, заверните винт и сдвиньте крышку.

Шаг 8. Выполните перестроение базы данных PS4 (необязательно)

Теперь вы можете вернуть PS4 на прежнее место и снова подключить все кабели.

Последний шаг не является обязательным, но, поскольку вы только что очистили аппаратное обеспечение вашей PS4, самое время также оптимизировать производительность ее программного обеспечения.

PS4 включает в себя утилиту под названием Rebuild Database , которая оптимизирует все данные на вашем диске, подобно дефрагментации вашего компьютера. Если ваша PS4 использовалась достаточно долго, чтобы накопить значительное количество пыли, скорее всего, эта операция тоже может принести пользу.

Чтобы получить к нему доступ, выключите PS4 (полностью, чтобы она не находилась в режиме покоя). Когда он выключен, нажмите и удерживайте кнопку Power на передней панели консоли (верхняя кнопка). Вы сразу услышите один звуковой сигнал; продолжайте удерживать ее, пока не услышите второй звуковой сигнал. Это загружает PS4 в безопасный режим.

Подключите контроллер к PS4 с помощью кабеля micro-USB, затем нажмите кнопку PlayStation , чтобы синхронизировать его. Выберите параметр Rebuild Database и подтвердите операцию. Затем ваша PS4 выполнит процесс.

Система говорит, что это может занять некоторое время в зависимости от того, сколько у вас данных. Однако в нашем случае это заняло не более 15 минут с почти 2 ТБ данных на жестком диске. После завершения вы вернетесь на главный экран.

Этот процесс не удаляет ваши данные, но имеет несколько незначительных последствий. PS4 снова покажет вам уведомления Discover с основными советами, которые вы, вероятно, уже видели. На главном экране не будут отображаться ваши недавно сыгранные игры, поэтому вам придется один раз отследить их вручную. И ваша PS4 также будет проверять и устанавливать обновления для игр, в которые вы давно не играли.

Как только вы это сделаете, вы, надеюсь, заметите, что ваша PS4 работает в меню более плавно. Неплохо регулярно выполнять эту операцию, чтобы поддерживать оптимальную производительность PS4.

Как почистить PS4 Slim и PS4 Pro

Чтобы почистить вентилятор на PS4 Slim, вам не нужно снимать гарантийную наклейку. Снять крышку тоже намного проще. Все, что вам нужно сделать, это потянуть за левый и правый углы на передней панели вашей системы. Потяните за середину, затем сдвиньте крышку назад, и она сразу же снимется.

Отсюда вы сможете увидеть вентилятор, даже если он закрыт крышкой. Если ваш вентилятор не выглядит слишком грязным (в этом поможет фонарик), вы можете брызнуть в него сжатым воздухом и, вероятно, на этом закончить. Не забудьте использовать ватный тампон, чтобы предотвратить вращение вентилятора.

Для полной очистки необходимо открутить несколько винтов с крышки и платы блока питания. Поскольку здесь мы сосредоточились на оригинальной PS4, смотрите видео ниже с инструкциями для PS4 Slim.

PS4 Pro похожа, но еще проще. Просто потяните за передний левый и правый углы, чтобы ослабить крышку, а затем сдвиньте ее назад. Вы можете увидеть вентилятор, как только снимете его, что значительно упростит базовую очистку.

К сожалению, радиатор PS4 Pro спрятан глубоко, и для доступа к нему требуется разобрать почти всю консоль. Таким образом, вы должны просто чистить вентилятор, если у вас есть PS4 Pro.
