Самодельные электронные часы на ИН-12 (ИН-14, ИН-18)

В настоящее время просторы интернета пестрят множеством всевозможных конструкций часов на микроконтроллерах и практически нет схем на обычной логической элементной базе.

Я нашел только три подробных схемы и описания часов на логических микросхемах. Конечно микроконтроллерные схемы, можно сказать, по всем параметрам выигрывают старую схемотехнику.

И тем неменее не у всех есть навыки работы и программирования микроконтроллеров. Стоит заметить что и далеко не у всех радиолюбителй есть возможность приобрести последние,в силу тех или иных причин.

Схема часов

Имея старые запасы микросхем серии к176 и к561, решил дать им вторую жизнь, собрав часы по найденной схеме в журнале радиоконструктор номер 3 за 2013 год (страница 36).

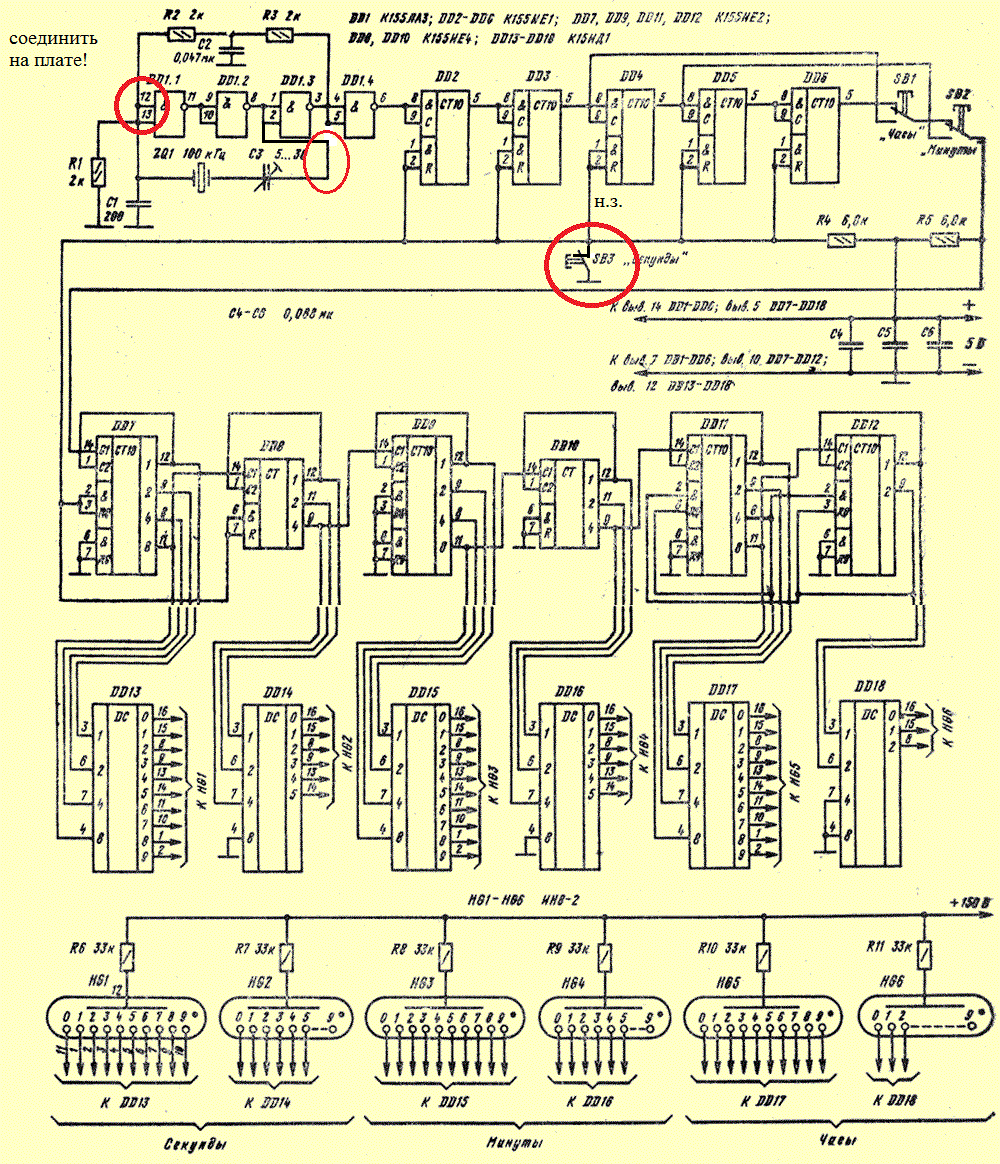

Рис. 1. Принципиальная схема электронных цифровых часов на индикаторах ИН-12 (ИН-14, ИН-18).

Как видно из схемы отображение времени ведется на четырех индикаторах ИН-14, там же в журнале написано как сделать дополнительные два счетчика на секунды.

Печатки к сожалению автором статьи не прилагаются, поэтому пришлось делать ее самому. Фото печатки приведено на рисунке ниже.

Не стремился сделать ее идеальной без навесных проводников, а потому получилась она довольно простой.

Рис. 2. Печатная плата для часов на индикаторах ИН-12.

Все остальные соединения элементов, которые не вошли в проводники печатки, выполнил проводочками. Благо дело схема весьма простая и не сложно разобраться что и куда. На бумаге печатка исправлена, без ошибок и в травленом виде тоже без ошибок.

Рис. 3. Готовая печатная плата для часов на индикаторах ИН-12.

Если кто-то захочет сделать такую же, получилось конечно несколько бестолково и корявенько, но вполне работоспособно.

Мною сразу был сделан вариант часов с секундами. Секундные счетчики у меня обозначены D7 D8. Как их соединять с к176ие12 написано в статье автора.

От себя добавлю, вывод 12 с D8 соединяем через резистор 2.2ком к 14 выводу D2. Если не использовать резистор, то перестает работать установка времени.

Установка времени как видно из схемы выполняется переменным резистором с выключателем. Суть такова: чем выше сопротивление резистора, тем медленнее идет счет часов и минут, секунды при этом останавливаются. И соответственно чем меньше сопротивление, тем быстрее идет счет. Очень удобно, не нужно городить кнопки.

Конструкция

Кнопка всего одна у меня, включает зеленую подсветку. Индикаторы я использовал ин-12а (без точки) и чуть позднее был собран вариант на ИН-18.

Их то только было на одни часы, купить ин-18 можно, но вот люди которые их продают, мягко говоря обнаглевшие рвачи, просят за одну лампу ин-18 от 2 до 4 тысяч!! Что просто немыслимо.

Рис. 4. Печатная плата часов в сборе.

Рис. 5. Готовая печатная плата с индикторами ИН-12.

Рис. 6. Готовая схема часов, проверка.

Рис. 7. Вид на собранную схему сверху.

Ну а ин-12 можно купить по 46руб за штуку. Вот собственно и все что нужно сказать. Корпус сделан из остатков панели мдф, напилены досточки и склеены клеем ПВА, сверху обклеено декорпленкой.

Рис. 8. Готовые часы в корпусе, вид спереди

Рис. 9. Часы на ИН-12, фото.

Рис. 10. Часы на индикаторах ИН-18.

При правильной сборке все запускается сразу без проблем. Возможно кому-то мой обзор и конструкция, не претендующая на оригинальсть, пригодится при повторении..

Автор: Сэм.  E-mail: dimka.kyznecov[a]rambler.ru

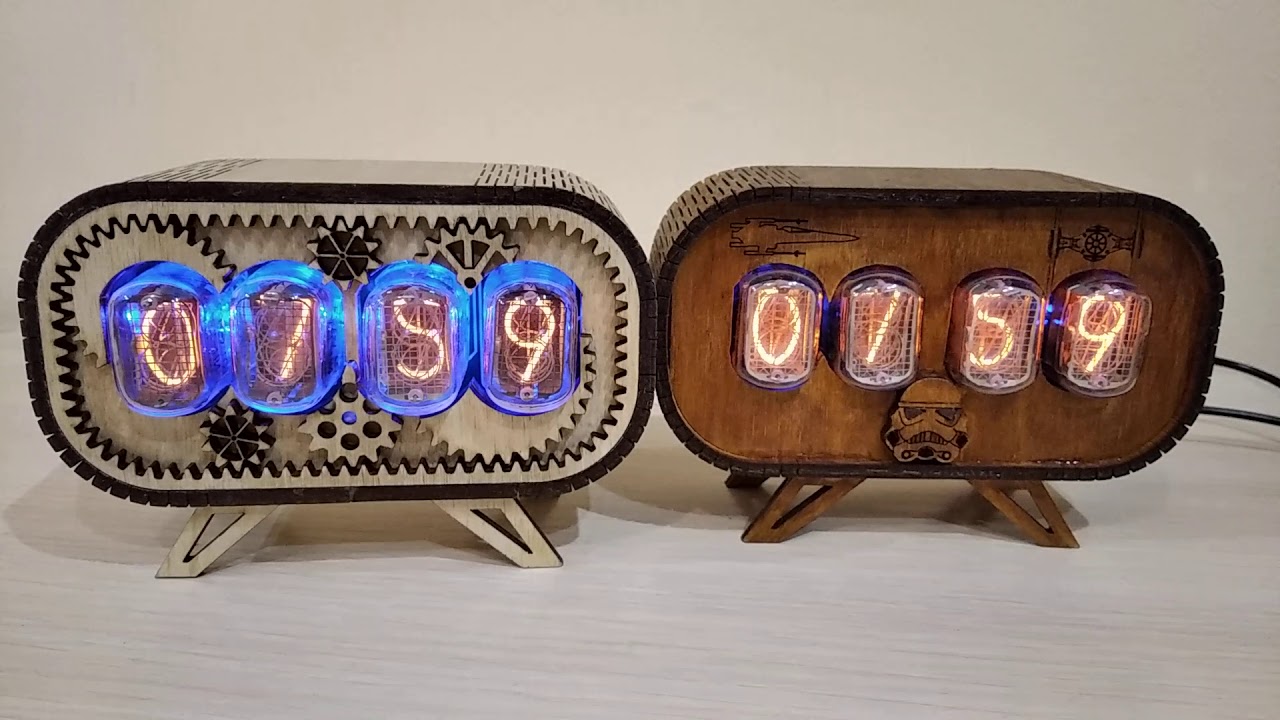

Часы на индикаторах ин 14. Оригинальные часы

Answer

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry»s standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five http://jquery2dotnet.com/ centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum.

Простые часы — термометр на газоразрядных индикаторах.

Возможности часов

Время:

Дата: (Дата — Месяц — День недели)

Температура:

6 режимов индикации и автопоказ даты и температуры каждые 35 секунд.

Жмём кнопку «-» перебор режимов индикации.

http://www.youtube.com/watch?v=QReDKfZJKd0

Часы собраны на минимуме микросхем:

PIC16F628А — контроллер часов.
DS1307 — сами часики.
BU2090 — дешифратор катодов.
MAX1771 — преобразователь напряжения.
DS18B20 — термодатчик — Если термометр не нужен можно его и не ставить.
DS32KHz — микросхема генератора для точности хода.
Если точность не нужна и вы просто подберёте точный кварц на 32.768
то DS32KHz можно и не ставить.

Описание кнопок:
Кнопка «-» в режиме установки часов и кнопка перебора режимов индикации в рабочем режиме часов.
Кнопка «ОК» — для входа в режим установки часов.
Кнопка «+» в режиме установки часов и кнопка показания даты и температуры в рабочем режиме часов.

Режимы индикации:

1 — цифры плавно гаснут и плавно появляются новые.

2 — часы работают как обычно в этом режиме работает «маятник».

3 — цифры при смене меняются перебором в этом режиме работает «маятник».

4 — цифры при смене накладываются друг на друга.

5 — режим индикации меняются каждые сутки в 00:00.

6 — режим индикации меняются каждый час.

Включение / выключение автоматического показа даты и температуры каждые 35 секунд.
Жмём и держим в течении 3 секунд кнопку «+» — показ даты/температуры.

Установка времени:
Для установки времени жмём и держим кнопку «ОК» в течении 3х секунд во время показа времени.
Часы переходят в режим установки времени и начинают мигать часы.
Кнопками «-» и «+» устанавливаем час и нажимаем кнопку «ОК» и переходим к установке минут.
И так далее в последовательности час > минуты > число > месяц > день недели.
При долгом удержании кнопок «-» или «+» цифры автоматически сами убывают или прибавляются.

Настройка катодов, то есть порядка цифр.
В часах можно использовать любые лампы.
Для платы что входит в проект можно использовать любые лампы с гибкими выводами

Типа ИН-8-2 или ИН-14 или ИН-16 или ИН-17.
Проект так-же содержит плату и прошивку для ИН-12 — Прошивка другая потому что лампы не на месте, и платку для ИН-18.

Прошивка контроллера рассчитана на использование ИН-14 в родной плате,
если будете использовать другие лампы или рисовать свою плату
нужно после сборки платы и запуска часов переназначить цифры.
Т.к. их порядок нарушается — например вместо 0 будет 7 или вместо 5 — 3.

Назначение цифр:
Необходимо если вы будете использовать свою плату с другими лампами.
Или другие лампы для этой платы — например ИН-8-2 или ИН-16.
Катоды можно подключать к BU2090 как удобно.
Исключение только для точек если они есть в лампах (14 — правые, 15 — левые точки выводы BU2090).
Если точек нет то их можно не подключать.

Жмём и держим кнопку ОК и включаем часы.
В 1м или 3м разряде загорается цифра.

Отпускаем кнопку и начинается перебор цифр.

Надо назначить цифры от 0 до 9 .
При их появлении нажимаем кнопку «+» и так последовательно с 0 до 9.

После чего загорается 4 разряд и начинает мигать 0 и 1.
Это включение / выключение бегающей точки.
Если нажать кнопку «+» на 0 то функция отключается.

Затем загорается 5й разряд — это разрешение мигания секундных ламп.
На тот случай если вы секундные лампы расположите по центру вместо секундных точек.

После чего часы переходят в рабочий режим.

Платы нарисованы с помощью программы Sprint Layout 3.0

Фото верхней части платы с подписанными элементами для большей наглядности.

Добрейшего времени суток всем уважаемым муськовчанам. Хочу рассказать вам об интересном радиоконструкторе для тех, кто знает с какого конца нагревается паяльник. Вкратце: набор доставил положительные эмоции, интересующимся этой темой — рекомендую.
Подробности ниже (осторожно, много фото).

Начну издалека.
Сам я не отношу себя к истинным радиолюбителям. Но не чужд паяльнику и иногда хочется чего-нибудь сконструировать/спаять, ну и мелкий ремонт окружающей меня электроники стараюсь сначала осуществить своими силами (не нанося невосполнимого вреда подопытному устройству), а уж в случае неудачи обращаюсь к профессионалам.

Однажды под воздействием я купил и собрал такие-же часики. Сама конструкция там простая и сборка не доставила никаких сложностей. Поставил часы в комнату сына и на время успокоился.

Потом, прочитав , мне захотелось попробовать собрать и их, заодно потренировавшись в пайке smd компонентов. В принципе и здесь все заработало сразу, только молчала пищалка звукового сигнала, купил в офлайне, заменил и все. Подарил часы другу.

Но хотелось чего-то ещё, поинтереснее и посложнее.
Как-то, ковыряясь у отца в гараже, наткнулся на останки какого-то электронного прибора советской эпохи. Собственно останки — это некая конструкция из плат, содержавшая в себе 9 газоразрядных индикаторных ламп ИН-14.

Тогда и посетила меня мысль — собрать часы на этих индикаторах. Тем более, что подобные часы, когда-то собранные отцом, я наблюдаю в квартире родителей уже лет 30, если не больше. Плату я аккуратно распаял и стал обладателем 9 ламп выпуска начала 1974 года. Желание пристроить в дело эти раритеты усилилось.

Путем дотошных расспросов Яндекса я вышел на сайт , который оказался просто кладезем премудрости на тему создания подобных часов. Просмотрев несколько схем таких конструкций, я понял, что хочу часы под управлением микроконтроллера, с микросхемой реального времени (RTC). И если, повторяя одну из конструкций часов, запрограммировать контроллер и спаять плату мне было-бы по силам, то вопрос изготовления самой печатной платы поставил меня в тупик (я же ещё не true-радиолюбитель).

В общем решено было для начала купить конструктор таких часов.
как раз обсуждается этот конструктор, собственно это топик автора (его ник mss_ja ) этого набора, где он сам и помогает с сборкой и запуском своих наборов. У него же есть и , где много фото готовых изделий. Там можно купить не только наборы для самостоятельной сборки, но и готовые часы. ПосмотрИте, проникнитесь.

Некоторые сомнения вызывал вопрос доставки, ведь уважаемый автор живет на Украине. Но оказалось, что война — войной, а почта работает по расписанию. Собственно 14 дней и посылка у меня.

доставка

Вот такая коробчёнка.

Итак, что-же я купил? А всё видно на фото.

В состав набора входят:
печатная плата (на которой автор любезно распаял контроллер, чтоб мне не мучиться, уж больно ноги у него мелкие). Программа была уже зашита в контроллер;
Пакет с компонентами конструкции. Хорошо видны крупные — микросхемы, электролитические конденсаторы, пищалка и т.д., согласно схемы и описания. Под этим пакетиком ещё один, с мелкими smd компонентами — резисторами, конденсаторами, транзисторами. Все smd элементы наклеены на бумагу с надписанными номиналами, очень удобно. Фото сделано в процессе сборки.

Заготовка под корпус часов не входит в набор по умолчанию, но списавшись с автором, я и её купил. Это перестраховка от своей возможной криворукости, т.к. с деревом дела практически не имею и весь опыт обработки оного сводится к периодическому пилению дров для шашлыка на даче. А хотелось классического вида — типа «стекляшки из деревяшки», как выражаются на форуме радиокота.
Итак, приступим.
Вот собственно и всё, что нам понадобится, чтоб начать сборку. А чтобы её успешно завершить, нам ещё нужны голова и руки.

А нет, не все показал. Без этой штуки можно даже и не начинать. Эти smd элементы такие мелкие…

Сборку начал строго по рекомендации автора — с преобразователей питания. А их в этой конструкции — два. 12В->3.3В для питания электроники и 12В->180В для работы самих индикаторов. Собирать такие вещи надо очень внимательно, предварительно удостоверившись, что паяешь именно то, именно туда и не перепутав полярность компонентов. Сама печатная плата отличного качества, промышленного изготовления, паять одно удовольствие.

Преобразователи питания были собраны и протестированы на наличие соответствующих напряжений, далее начал устанавливать оставшиеся компоненты.

Начиная процесс сборки, я дал себе обещание фотографировать каждый его этап. Но, увлекшись сим действом, вспомнил о своем желании написать обзор только когда плата была уже практически готова. Поэтому следующее фото было сделано когда я начал тестировать индикаторы просто воткнув их в плату и подав питание.

Из девяти добытых мною ламп ИН-14 одна оказалась полностью не рабочей, зато остальные были в отличном состоянии, все цифры и запятые отлично светились. 6 ламп отправились в часы, а две — в запас.

Я специально не стал смывать дату изготовления с ламп.
Обратная сторона

Тут виден коряво установленный фоторезистор, это я искал его лучшее положение.
Итак, убедившись, что схема заработала и часы пошли, я отложил их в сторону. И занялся корпусом. Нижняя часть изготовлена из куска стеклотекстолита с которого я содрал фольгу. А деревянная заготовка была тщательно зашкурена мелкой наждачкой до состояния «приятной гладкости». Ну и далее покрыта лаком с морилкой в несколько слоёв с промежточной сушкой и полировкой мелкой наждачкой.

Получилось не идеально, но, на мой взгляд, хорошо. Особенно учитывая отсутствие у меня опыта работы с деревом.

Сзади видны отверстия для подключения питания и датчика температуры, которого у меня пока нет (да-да, оно ещё и температуру может показывать…).

Тут несколько кадров в интерьере. Толково сфотографировать никак не удаётся, фото не передают всей «лепоты».

Это показ даты.

Подсветка ламп. Ну куда-же без неё. Она отключаемая, не нравится — не включай.

Замечательная точность хода. С неделю наблюдаю за часами, идут секунда в секунду. Конечно неделя — не срок, но тенденция очевидна.

В заключение приведу характеристики часов, которые я скопипастил прямо с сайта автора проекта:

Возможности часов:

Часы, формат: 12 / 24
Дата, формат: ЧЧ.ММ.ГГ / ЧЧ.ММ.Д
Будильник настраиваемый по дням.
Измерение температуры.
Ежечасный сигнал(отключаемо).
Автоматическая регулировка яркости в зависимости от освещения.
Высокая точность хода (DS3231).
Эффекты индикации.
—без эффектов.
—плавное затухание.
—прокрутка.
—накладка цифр.
Эффекты разделительных ламп.
—выключены.
—мигание 1 герц.
—плавное затухание.
—мигание 2 герца.
—включены.
Эффекты показы даты.
—без эффектов.
—Сдвиг.
—Сдвиг с прокруткой.
—Прокрутка.
—Замена цифр.
Эффект маятника.
—простой.
—сложный.
Подсветки
—Синяя
—Возможность подсветки корпуса. (Опционально)

Итак, подведу итоги. Часы мне очень понравились. Сборка часов из набора не представляет сложности для человека средней криворукости. Потратив несколько дней на весьма интересное занятие, получаем красивое и полезное устройство, даже с налётом эксклюзивности.

Конечно по нынешним меркам цена не очень гуманная. Но во-первых это хобби, на него тратиться не жалко. А во-вторых автор же не виноват что рубль сейчас ничего не стоит.

Есть в наличии

Купить оптом

Набор для сборки часов на лампах ИН-14 представляет собой конструктор для сборки ламповых часов на газоразрядных индикаторах в стиле ретро. Часы оснащены будильником и имеют энергонезависимую память. Набор включает в себя платы и полный набор компонентов для сборки (поставляется в комплекте с радиолампами). В конце увлекательной сборки вы получаете готовое изделие, которое будет радовать вас теплым ламповым светом.

Набор предназначен для обучения навыкам пайки, чтения схем и практической настройки собранных устройств, позволяет радиолюбителю понять, как работает микроконтроллер. Будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.

Технические характеристики

Особенности

• Режим антиотравления катода (перед сменой минут происходит быстрый перебор всех цифр во всех лампах)
• Будильник

Дополнительная информация

Газоразрядные индикаторы ИН-14 производились в прошлом веке и использовались для отображения информации (цифровой, символьной), на основе тлеющего разряда. В настоящее время данные лампы используются для создания часов.

Часы оснащены будильником.

Часы имеют энергонезависимую память — в комплект входит батарейка CR 2032.

Управление часами происходит тремя кнопками. С помощью кнопки «функция» происходит перебор режимов. С помощью кнопок «установки значения» происходит смена значения в том или ином режиме.

Кабель питания в комплект не входит.

Конструктивно устройство выполнено на двух печатных платах из фольгированного стеклотекстолита с размерами 116×38 мм. Расстояние между соединенными платами – 11 мм. Монтируйте компоненты на высоту до 10 мм. Отдельное внимание уделите размерам полярных конденсаторов. Для «стройного» монтажа индикаторных ламп между выводами ИН-14 воткните две спички. Гребенка штырей на плате индикаторов монтируется со стороны дорожек (паяем штыри, затем сдвигаем пластиковую «обойму» к плате).

Раз в минуту, когда происходит смена знака включается режим антиотравления катода ламп. В этот момент происходит перебор всех знаков в каждом индикаторе, что делает работу часов еще более эффектнее.

ВНИМАНИЕ! После включения не дотрагивайтесь до компонентов и токоведущих дорожек платы, схема находится под высоким напряжением порядка 180В. Данное напряжение требуется для питания лаповых индикаторов. Будьте внимательны соблюдайте правило работы с высоким напряжением.

Статьи

Схемы

Электрическая схема

Комплект поставки

Что потребуется для сборки

• Паяльник
• Припой
• Бокорезы

Настройка

• Правильно собранное устройство не требует настройки и начинает работать сразу.

Меры предосторожности

• ВНИМАНИЕ! После включения не дотрагивайтесь до компонентов и токоведущих дорожек платы, схема находится под высоким напряжением порядка 180В. Данное напряжение требуется для питания лаповых индикаторов. Будьте внимательны соблюдайте правило работы с высоким напряжением.

Техническое обслуживание

• Если после включения индикатор показывает двойные значения, необходимо еще раз тщательно промыть плату от остатков флюса.

Внимание!

• В целях предотвращения отслаивания печатных проводников и перегрева элементов, время пайки каждого контакта не должно превышать 2-3 с
• Для работы используйте паяльник мощностью не более 25 Вт с хорошо заточенным жалом.
• Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте или ЛТИ-120).

Вопросы и ответы

• Добрый день. 1) Есть ли в проодаже какие-либо корпуса для этих часов (заготовки) 2) Есть ли у этих часов светодиодная подсветка цоколей ИН-14
  • Добрый день. 1. Корпусов нет, необходимо изготавливать самостоятельно. 2. Не, подсветки нет.

Последнее время весьма популярны часы в духе ретро, на газоразрядных индикаторах. В забугорье такие часы зовутся «Nixie-clock». Увидев подобный проект на просторах интернета, я загорелся идеей собрать и себе такие-же.

Что из этого получилось, читайте далее.

Изучил варианты схем в интернете. Обычно Nixie-часы состоят из четырёх основных частей:
1. управляющий микроконтроллер,
2. высоковольтный блок питания,
3. драйвер-дешифратор и собственно лампы.

В большинстве схем в качестве дешифратора используются советские микросхемы К155ИД1 — «высоковольтные дешифраторы управления газоразрядными индикаторами». Мне найти такой чип не удалось, да и не очень хотелось использовать DIP-корпуса.

Схема часов, применённые детали

С учётом имеющихся компонентов я разработал свою версию схемы часов, в которой роль дешифратора отведена микроконтроллеру.

Рисунок 1. Схема Nixie-часов на МК

На микросхеме U4 MC34063 собран повышающий «dc-dc» преобразователь с внешним ключом на IRF630M в полностью изолированном корпусе. Транзистор взят с платы монитора.
R4+Q1+D1 являются простым драйвером для ключа, быстро разряжая затвор. Без такого драйвера ключ сильно грелся и не получалось получить необходимого напряжения.

R5+R7+С8 — обратная связь, определяющая выходное напряжение на уровне 166 Вольт. Транзисторы Q3-Q10 совместно с резисторами R8-R23 составляют анодные ключи, позволяя организовать динамическую индикацию.

Резисторы R8-R11 задают яркость свечения цифр индикатора, а резистор R35 – яркость разделительной точки.

Одноименные выводы всех ламп за исключением анода соединены между собой и управляются транзисторами Q11-Q21.

Микроконтроллер ATMEGA8 управляет ключами ламп, он же опрашивает микросхему часов реального времени (RTC) DS1307 и кнопки.

Диоды D3 и D4 обеспечивают генерацию запроса внешнего прерывания по нажатию на любую из кнопок управления.

Питание контроллера выполнено через линейный стабилизатор 78L05.

Лампы ИН-14 — индикаторы тлеющего разряда.

Катоды в форме арабских цифр высотой 18 мм и двух запятых. Индикация осуществляется через боковую поверхность баллона. Оформление — стеклянное, с гибкими выводами.

Так сказать э… калькулятор «Искра 122». Фото ~MERCURY LIGHT~

Индикаторы ИН-14 от монструозного калькулятора «Искра 122» 1978 года выпуска светят без проблем и достались мне за «спасибо, что освободил мой балкон».

Питать конструкцию можно постоянным напряжением 6 — 15 Вольт от внешнего БП. Потребление менее одного Ватта (70 мА при 10 В).

Для сохранения хода часов при сбоях питания, предусмотрена батарейка CR2032. Если верить даташиту, потребление у DS1307 всего 500nA при батарейном питании, так что этой батарейки хватит очень надолго.

Управление часами

После подачи питания загорятся четыре нуля, и, если связь с микросхемой DS1307 установлена без ошибок, начнёт мигать разделительная точка.

Установка времени выполняется с помощью трёх кнопок «+», «-» и «set». Нажатие на кнопку «set» погасит часовые разряды, далее, с помощью кнопок «+» и «-» настраиваются минуты. Следующее нажатие на кнопку «set» переведёт в режим настройки часов. Ещё одно нажатие на «set» сбросит в 0 секунды и переведёт часы в режим отображения времени «ЧЧ:ММ». Замигает разделительная точка.

Удерживая кнопку «+» можно в любой момент посмотреть текущее время в режиме «ММ:СС».

Плата

Все основные части схемы разведены на одну двухстороннюю плату размером 135×53 мм. Плату изготавливал ЛУТ-ом и травил в перекиси водорода с лимонной кислотой. Слои платы соединял между собой путём впаивания в отверстия отрезков медного провода.

Шаблоны платы совмещал на просвет по отметкам за пределами платы. Стоит напомнить, что верхний слой М1 в Sprint-Layout надо печатать зеркально.

В ходе тестовой сборки были выявлены «косяки» в разводке. Пришлось анодные транзисторы проволочками подключать. Печатная плата в архиве к статье исправлена.

Для программирования контроллера предусмотрены контактные площадки.

Фото собранной платы часов

Фото 1. Плата часов снизу

Высоковольтный эл. конденсатор размещён горизонтально, для него я сделал пропил в текстолите. Я старался сделать собранную плату как можно миниатюрнее. Получилось всего 15 мм в толщину. Можно изготовить тонкий стильный корпус!

Список деталей

Файлы

В архиве схема часов в большом разрешении, печатная плата в формате SL5 и прошивка для контроллера.
Фьюзы необходимо настроить на работу от внутреннего генератора на 8 МГц.
▼ 🕗 24/05/15 ⚖️ 819,72 Kb ⇣ 137 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!

В данной статье речь пойдет об изготовлении оригинальных и необычных часов. Их необыкновенность заключается в том, что индикация времени осуществляется при помощи цифровых индикаторных ламп. Таких ламп, когда-то, было выпущено огромное количество, как у нас, так и за рубежом. Использовались они во многих устройствах, начиная от часов и заканчивая измерительной техникой. Но после появления светодиодных индикаторов лампы постепенно вышли из употребления. И вот, благодаря развитию микропроцессорной техники стало возможным создание часов с относительно простой схемой на цифровых индикаторных лампах.

Думаю, не лишним будет сказать, что в основном использовались лампы двух типов: люминесцентные и газоразрядные. К преимуществам люминесцентных индикаторов следует отнести низкое рабочее напряжение и наличие нескольких разрядов в одной лампе (хотя среди газоразрядных тоже встречаются такие экземпляры, но найти их значительно сложнее). Но все плюсы данного типа ламп перекрывает один огромный минус – наличие люминофора, который со временем выгорает, и свечение тускнеет или прекращается. По этой причине нельзя использовать б/у лампы.

Газоразрядные индикаторы избавлены от этого недостатка, т.к. в них светится газовый разряд. По сути, этот тип ламп представляет собой неоновую лампу с несколькими катодами. Благодаря этому срок службы у газоразрядных индикаторов гораздо выше. Кроме этого, одинаково хорошо работают и новые и б/у лампы (а часто б/у работают лучше). Без недостатков все же не обошлось — рабочее напряжение газоразрядных индикаторов больше 100 В. Но решить вопрос с напряжение гораздо проще, чем с выгорающим люминофором. В интернете такие часы распространены под названием NIXIE CLOCK:

Сами индикаторы выглядят вот так:

Итак, на счет конструктивных особенностей вроде все понятно, теперь приступим к проектированию схемы наших часов. Начнем с проектирования высоковольтного источника напряжения. Тут есть два пути. Первый – применить трансформатор со вторичной обмоткой на 110-120 В. Но такой трансформатор будет либо слишком громоздкий, либо его придется мотать самому (перспектива так себе). Да и напряжение регулировать проблематично. Второй путь – собрать step up преобразователь. Ну тут уж плюсов побольше будет: во-первых, он займет мало места, во-вторых, в нем присутствует защита от КЗ и, в-третьих, можно легко регулировать напряжение на выходе. В общем, есть все, что для счастья надо. Я выбрал второй путь, т.к. искать трансформатор и обмоточный провод никакого желания не было, да и миниатюрности хотелось. Преобразователь решено было собирать на MC34063, т.к. был опыт работы с ней. Получилась вот такая схема:

Сначала она была собрана на макетной плате и показала отличные результаты. Все запустилось сразу и никакой настройки не потребовалось. При питании от 12В. на выходе получилось 175В. В собранном виде блок питания часов выглядит следующим образом:

На плату сразу был установлен линейный стабилизатор LM7805 для питания электроники часов и трансформатор.
Следующим этапом разработки было проектирование схемы включения ламп. В принципе, управление лампами ничем не отличается от управления семисегментными индикаторами, за исключением высокого напряжения. Т.е. достаточно подать положительное напряжение на анод, и соединить с минусом питания соответствующий катод. На этом этапе требуется решить две задачи: согласование уровней МК (5В) и ламп (170В), и переключение катодов ламп (именно они являются цифрами). После некоторого времени размышлений и экспериментов была создана вот такая схема для управления анодами ламп:

А управление катодами осуществляется очень легко, для этого придумали специальную микросхему К155ИД1. Правда, они давно сняты с производства, как и лампы, но купить их не составляет проблем. Т.е. для управления катодами требуется всего лишь подключить их к соответствующим выводам микросхемы и подать на вход данные в двоичном формате. Да, чуть не забыл, питается она от 5В. (ну очень удобная штуковина). Индикацию было решено сделать динамической, т.к. в противном случае пришлось бы ставить К155ИД1 на каждую лампу, а их будет 6 штук. Общая схема получилась такой:

Под каждой лампой я установил яркий светодиод красного цвета свечения (так красивее). В собранном виде плата выглядит вот так:

Панельки под лампы найти не удалось, поэтому пришлось импровизировать. В итоге были разобраны старые разъемы, похожие на современные COM, из них были извлечены контакты и после некоторых манипуляций с кусачками и надфилем они были впаяны в плату. Для ИН-17 панельки делать не стал, сделал только для ИН-8.
Самое сложное позади, осталось разработать схему “мозга” часов. Для этого я выбрал микроконтроллер Mega8. Ну а дальше все совсем легко, просто берем и подключаем к нему все так, как нам удобно. В итоге в схеме часов появились 3 кнопки для управления, микросхема часов реального времени DS1307, цифровой термометр DS18B20, и пара транзисторов для управления подсветкой. Для удобства анодные ключи подключаем на один порт, в данном случае это порт С. В собранном виде это выглядит вот так:

На плате есть небольшая ошибка, но в приложенных файлах плат она исправлена. Проводами подпаян разъем для прошивки МК, после прошивки устройства его следует отпаять.

Ну а теперь неплохо было бы нарисовать общую схему. Сказано – сделано, вот она:

А вот так все это выглядит целиком в собранном виде:

Теперь осталось всего лишь написать прошивку для микроконтроллера, что и было сделано. Функционал получился следующий:

Отображение времени, даты и температуры. При кратковременном нажатии кнопки MENU происходит смена режима отображения.

1 режим — только время.
2 режим — время 2 мин. дата 10 сек.
3 режим — время 2 мин. температура 10 сек.
4 режим — время 2 мин. дата 10 сек. температура 10 сек.

При удержании включается настройка времени и даты, переход по настройкам по нажатию кнопки MENU

Максимальное количество датчиков DS18B20 – 2. Если температура не нужна, можно их вообще не ставить, на работу часов это никак не повлияет. Горячего подключения датчиков не предусмотрено.

При кратковременном нажатии на кнопку UP включается дата на 2 сек. При удержании включается/выключается подсветка.

При кратковременном нажатии на кнопку DOWN включается температура на 2 сек.

С 00:00 до 7:00 яркость понижена.

Работает все это дело вот так:

К проекту прилагаются исходники прошивки. Код содержит комментарии так что изменить функционал будет не трудно. Программа написана в Eclipse, но код без каких-либо изменений компилируется в AVR Studio. МК работает от внутреннего генератора на частоте 8МГц. Фьюзы выставляются вот так:

А в шестнадцатеричном виде вот так: HIGH: D9 , LOW: D4

Также прилагаются платы с исправленными ошибками:

Данные часы работают в течение месяца. Никаких проблем в работе выявлено не было. Стабилизатор LM7805 и транзистор преобразователя едва теплые. Трансформатор нагревается градусов до 40, поэтому если планируется установка часов в корпус без вентиляционных отверстий, трансформатор придется взять большей мощности. В моих часах он обеспечивает ток в районе 200мА. Точность хода сильно зависит от примененного кварца на 32,768 КГц. Кварц, купленный в магазине, ставить не желательно. Наилучшие результаты показали кварцы из материнских плат и мобильных телефонов. Добавить метки

Мастер-класс смотреть онлайн: История создания корпуса часов на газоразрядных индикаторах ИН-14. Начало

Введение

Данная статья — не пример наилучших технических изысканий. Это история о том, как возводился именно этот корпус для часов. Многие операции можно было бы исключить, воспользовавшись иными материалами… может быть 🙂 но была проделана именно такая работа.

Также не буду обосновывать здесь некоторые стилистические тонкости (выбор обоев, системы окон), т.к. это совершенно другая история.

Фото могут немного не соответствовать описываемому порядку процессов, т.к. обычно делалось параллельно несколько вещей. Проходные фото (стен, текстур, конструкций) найдены в интернете или сделаны мною на улицах города.

Материалы: стекло, дерево, фанера, латунь, медь, бумага, акрил, смолы, лаки, клея, масло, керамическая плитка, алюминий, бронза, горный хрусталь, сталь, флоки и т.д..

Габариты: высота 32 см, ширина 27см глубина 13 см.

Стекло: фон и фронт

История началась с плитки. Стеклянная, покрашенная с тыльной стороны, квадратная, обычная. Куплена в каком-то стандартном худмагазе.

Засела в голову идея: а что если это были бы стеклянные блоки для стены в заводском помещении? С этой устойчивой ассоциации все и понеслось.

Вымочить краску на мозаике в растворителе не удалось, отжечь тоже получилось, пришлось сполировывать механически. Однако бормашина на малых скоростях не справлялась, а на больших очень быстро нагревала стекло, да и поверхность давала неровную. Помучившись с техникой, я перешла на ручной труд и просто вклеила все плитки на фанерную дощечку. Клеила на пва: лила жирно и потом оставила сушиться под прессом.

Эту конструкцию можно было уже шкурить, стачивать, всю и сразу. Времени на это ушло много. Я убила на это несколько дней, шкуря мягко по чуть-чуть в свободную минуту.

В итоге получились стеклянные абсолютно прозрачные блоки.

На самом деле почти: т.к. шлифуемую поверхность я оставила матовой, а во-вторых, изначально плитку я брала зеленую, синюю и коричневую. Так мелкие вкрапления цвета, оставшиеся на стекле, напоминают естественную плесень и грязь. Кинула фанеру на день в воду, она разбухла, подняла с себя мозаику, клей сошел. Мою стекло, высушиваю. Некоторые плитки отжигаю, чтобы они лопнули 🙂
Собрала их вместе (с расстоянием в несколько мм) на листе в клеточку, приклеив их силикатным клеем, и затерла все эпоксидкой как затиркой.

Процесс весьма сложный, т.к. надо успеть снять эпоксид с плитки пока он не схватился. А чем больше масса замешиваемых частей смолы, тем быстрее идет реакция (не линейно, но все же). Так что плитку я затирала в 2 итерации, колеруя состав на ходу.

Почему эпоксидкой — потому что мне нужна была стеклянная стена, собранная из блоков. Погрешность размеров стеклянных квадратиков большая, собрать их в какую-нибудь сетку нереально, т.к. это сильно увеличит зазоры между ними. Подклеивать их на что-то тоже не хотелось (это же не по-настоящему).

Когда все схватилось, по периметру обклеиваю медной витражной лентой, доделываю уголки и края. И уже видна ориентация стеклянной стены: битым блоком вниз. Бумагу снизу вымачиваю и спокойно снимаю.

Часы

Плату я заказала у Past Indication. Паять я не люблю, поэтому даже не стала возиться с платой, просто купила готовое изделие.

Первый раз я покупала стандартную модель, одела ее в картонный корпус и так и оставила. Именно первый экземпляр натолкнул меня на идею создания следующего.

Зато во второй вариант я попросила внестиразделительные лампы.

Примерно прикидывая что будет, я обрамила стеклянную стену по периметру в деревянные рейки. Для окон спереди понадобилось супертонкое стекло. Поэтому я остановилась на предметном. У него определенный размер и это диктует свои особенности.

Отжигаю несколько стекол, чтобы на них появились трещины, оборачиваю медной лентой. Крашу акрилом зеленую растительность на битых стеклах и акрилом внутрь приклеиваю второе целое стекло. Это даст прочность конструкции, теперь их можно мыть и не бояться стереть случайно акрил.

Обагечиваю стеклопакеты: по 3 справа и слева, и в центре 2. Это сделано, чтобы при закрытых окнах рамы не закрывали лампы часов. В самое правое стекло добавляю медную протравленную сетку.

Крашу акварелью дерево и вскрываю алкидным паркетным лаком.

Корпус: сборка

Отталкиваясь от готовых окон и задней стеклянной стены, делаю чертеж для резки фанеры.

Конечно, некоторые детали потом перепечатывались, это всегда так. Специально не стала делать соединения шип-паз, чтобы проще было работать вживую, если что-то придется двигать.

Через неделю пришла посылочка с корпусом. Вскрываю, пересчитываю, смотрю соответствие, пишу ребятам, где они накосячили, чтобы доделали 🙂

Максимально собираю на скотчик конструкцию. Посмотреть вживую, выловить неточности — все это лучше сделать на этом этапе, чем позже.

Параллельно собираю и вклеиваю стеклянную заднюю стенку в нишу. Шкурю детальку до адекватности.

Все детальки крашу черным акрилом. Во-первых, защищает как грунтовка, во-вторых, чтобы убить этот цвет нового дерева. Очень мешает на стадии разработки.

Собираю «основание». Прорезаю отверстия для разделительных ламп (они пройдут в воздуховодах справа и слева от стеклянной стены). Проверяю, что все лампы входят свободно и легко.

Нужно зафиксировать плату в корпусе. Для этого у нее предусмотрены отверстия по углам. Просверливаю сверху в корпусе отверстия для 4-х длинных винтов, утапливаю шляпку винтов полностью, заливаю эпоксидом. Снизу винты тоже затягиваю гайкой и заливаю для надежности. Проверка, что все встает нормально 🙂

По умолчанию пол такого помещения должен быть вымощен керамической плиткой:

Нашла специально настоящую керамическую неглазурованную, 3х3 мм. Снимаю абрис пола на миллиметровку (т.к. на ней есть разметка). Сверху креплю лист монтажной пленки. На нее собираю пол «шашечкой», периодически подклеивая плитку на пва (для монтажки все же она оказалась тяжеловата). Ориентируюсь по разметке, чтобы сохранить вертикали и горизонтали.

Приклеиваю основной блок плитки на место. Уже вживую выкладываю остальное, проверяя расстояние до будущих стен.

Когда все готово, стачиваю крупным напильником до ровного края состыковку со стенами. Бормашиной прохожусь по отверстиям для ламп.

Самое эпичное: мешаю затирку для плитки с пва и черным акрилом. Густо закрываю абсолютно все что так долго делала. Когда все высохнет, смыть это просто так нереально, нужно сошлифовывать.

Именно поэтому была взята неглазурованная плитка, чтобы сделать идеально ровный пол. Большим напильником, правдами и неправдами, все это снова становится красивым и терракотовым, но теперь уже ровным 🙂

Стены

Прежде чем монтировать их на место, обклеиваю обоями.

Потратив насколько дней на бега по магазинам, я так и не нашла нужного мне принта. Поэтому пришлось делать его самой. Порезала две дорогущие дизайнерские бумажечки и скрестила их между собой, сделав перебивку коричневых полос с голубой французской лилией. Приклеиваю их на пва, предварительно вымачивая полоски в воде (дает идеально ровную поверхность при высыхании).

Когда все это собрано вместе, выглядит оно очень дробно. Для этого расписываю обои акварелью и белилами, гася контраст и объединяя по цвету.

«Возводим» стены одну за другой. Усиливаю шов стены-корпус мебельным степлером.

Стены стоят, проверка крепежа платы и разводки разделительных индикаторов.

Плинтус и второй этаж

Проверяю состыковку пола и стен. Кое-где пришлось нарастить смолой пол, теперь все это спрячется под плинтусом. Плинтус — тоже деревянные палочки, порезанные вдоль по 1 мм обычным канцелярским ножом.

Второй этаж (балкончик) делается из того же материла, но уже спиленного и сошкуреного. Собирается пол и подпорки, далее все это опять красится и монтируется на место.

Вставляю часы, смотрю как будет проходить левая лампа на второй этаж. Чтобы провести проводку беру винтовые петельки, срезаю их, превращая в крючки и устанавливая, поворачивая крючок то вверх то вниз, в зависимости от изгиба шнура. Для самого шнура в фанерной стене, из которой он появляется, прорезаю небольшое углубление.

Окна

Фасад изготовлен из толстой рамы (фанера 5) и тонких резных вставок (фанера 1,5), сзади собираю все это на предметное стекло. Монтирую в окна крючки и их же монтирую на саму раму, так окна могут и открываться и полностью сниматься с петель.

В правой стене, над главным входом, планировалось большое окно. Раму-сетку я «распечатала» из авиационной фанеры, толщиной в 1,5 мм (из нее же вырезаю и ажурные вставки на фасад) внутрь квадратиков вставляю пластиковую плитку серых и бежевых оттенков. Пластиковых деталей в проекте можно пересчитать по пальцам (эта плитка, рейка по которой двигается каретка с крюком и рельсы консольного подъемника).

Снова стены

Сращиваю стены, смотрю что вышло:

Где-то в это время вылупился вот такой сорванец, он с самого начала уже знал, что будет сидеть прямо перед лампами 🙂

Облицовка происходила в три этапа:

Вначале наращивались и выравнивались стены там, где это было необходимо. Чтобы скрыть неровности у стыков, остатки скоб, да и просто выровнять фанеру:

В магазине все для хобби я нашла наборы для строительства маленьких зданий из небольших кирпичиков. Довольная, открыла дома уже упаковку и поняла, что такими глыбами только гвозди забивать 🙂 Да и на кирпичи это было мало похоже (неровные, цвета странного и весьма гомогенные). Максимум на что они пригодились бы — это на облицовку нижнего яруса.

Собираю на эпоксид фундамент (потому что потом придется много шлифовать), колерую его в серый цвет.

Когда все готово, сошкуриваю самой крупной шкуркой до ровной поверхности по всей длине. Материал попался странный, шлифовался легко.

Дальше шкурю мелкими абразивами, крашу акварелью и покрываю лаком. За счет такого окраса эпоксидные серые швы проступают на фоне темной кладки, а лак высыхая становится матовым, все больше походя на старый камень.

И бронзовые ножки.

Кирпичная кладка

Напомню, как выглядит старая кирпичная кладка 🙂

Наиболее подходящий для данного масштаба материал по текстуре и возможностям — это пробковый 2-х миллиметровый шпон. Его режу на полоски по 4 мм и потом на кирпичики по 7 мм, все под прямым углом, минимизируя погрешности.

Готовые кирпичи выкладываю, как и плитку на полу, на «выкройку» каждой стены на монтажную пленку. Опять под нее подкладываю разметку, на этот раз кардиограммную ленту (у нее клетки нужного размера) и выкладываю каждую деталь , ориентируясь на горизонтали и вертикали.

Когда вся стена готова, густо намазываю корпус эпоксидом (мне потом еще состаривать кирпичи), смолу колерую в средне-серый.

Тщательно слежу за левым углом здания, чтобы потом спокойно состыковать кладки наиболее приближено к реальности.

Все полимеризовалось, снимаю спокойно монтажную пленку. Дорабатываю мелочи (арку двери на второй этаж ибо так кладка идти не может).

Самое приятное в этом процессе: точу когти о новоиспечённую стену 🙂 Серьезно, сдираю новые кирпичики, их острые углы и ровные края. Пробка весьма мягкий материал (пока я его не залила еще лаком), поэтому действовать нужно без фанатизма: мягкими шкурками, ногтями и пилками. Чисто по-девичьи 🙂

Большая часть стен уже выложена, делаю цветопробы (после состаривания), пока все сохнет, завершаю последние участки.

После колеровки вскрываю здание первым слоем паркетного лака. Хоть он и матовый, излишки надо снять сразу, пока он жидкий.

Далее мешаю «цемент» для кладки: из белой мелкодисперсной затирки для плитки и черного акрила+пва (чтобы все это трескалось). И как и с полом снова выкрываю все густо и втираю в швы.

За счет того что кладка вскрыта лаком, можно спокойно «вымыть» лишнее, не боясь убить цвет или размочить шпон.

Все высыхает и снова слой лака.

Вот как поверхность выглядела между этими этапами:

Слева направо: до первого слоя лака, без затирки; лак+затирка; финишное покрытие. Даже на таких скудных фотографиях различия в текстурах ярко выражены (пользоваться можно любой).

В завершении скрываю торцы стен за деревянными рейками делая показной шов.

На этом завершаю статью.

ЭЛЕКТРОННЫЕ ЧАСЫ С СИНХРОНИЗАЦИЕЙ

   Впервые мысль синхронизировать все часы в мире от единого источника высказывал еще Никола Тесла более ста лет назад, развивая свои идеи беспроводной передачи энергии. Мы пока только приближаемся к осуществлению этой идеи, хотя и принято «Всемирное время» — UTC. Моей первой конструкцией на цифровых микросхемах были электронные часы. В основу конструкции легла статья из журнала «Радио» 1977 г. № 10 стр. 39-41 «Применение микросхем серии К155». На ИС серии К155 мной были собраны часы, а затем дополнены сигнальным устройством и синхронизатором с радиоприемником. Блок-схема устройства изображена на рис. 1

   На рис. 2 изображена схема счетчика часов и блока питания. Она включают в себя кварцевый генератор на ИС DD1 с кварцевом резонаторе Z1 на частоту 100 кГц.

   Прямоугольные импульса частотой 100 кГц поступают на делитель частоты с коэффициентом деления 10s (DD2 — DD6), на выходе делителя получаются секундные импульсы. Далее счетчики секунд (DD7, DD8) производят деление на 60. На выходе получаются минутные импульсы, затем делитель на 60 минут (DD9, DD10) на выходе получаем часовой импульс. Для пересчета на 24 в счетчике часов выходы 8 микросхем DD11 и DD12 подключены ко входам Л этих же микросхем. При достижении состояния 4 ИС DD11 и состояния 2 ИС DD12 на обоих входах R этих счетчиков формируется уровень логической 1, и они переходят в нулевое состояние. Блок питания выдает стабилизированное напряжение 5 В и, с помощью однополупериодного выпрямителя напряжение 180 В для питания газоразрядных индикаторов ИН14.

   На рис. 3 показан фрагмент схемы подключения дешифраторов и индикаторов. Интегральные микросхемы DD7, DD9, DD11 (К155ИЕ2) имеют коэффициент пересчета 10, а в ИС DD8 и DD10 (К155ИЕ4) для получения коэффициента деления 6 используются лишь первые три триггера, что обеспечивает необходимый для дешифраторов код 1 — 2 — 4. Выходы счетчиков секунд, минут и часов подключены ко входам дешифраторов, выходы дешифраторов — к соответствующим электродам индикаторов. В часах использованы индикаторы ИН14. Интегральная микросхема К150ИД1 служит для подключения индикаторов с общим катодом и содержит ограничительные резисторы, обеспечивающие выходной ток около 5 мА. Электроды индикатора, подключают к выходам микросхемы, а общий катод соединяют с общим проводом. Сигнальное устройство выполнено на микросхемах к155ла3 и К155ла7. Переключателем Ш 1.1, Ш1.2 устанавливается время включения сигнала. При поступлении импульсов совпадения, срабатывает реле Р1 и своими контактами включат зуммер (на схеме не показано).  На рис. 4 изображена схема синхронизатора часов.

   Синхронизатор служит для точной установки времени в часах по сигналам точного времени, передаваемых по радио. После прихода шестого сигнала вырабатывается импульс отрицательной полярности с амплитудой 5 В и длительностью около 0.2 с., передний фронт, которого задержан относительно начала шестого сигнала не более чем на 0.05 с. Этот импульс и используется для синхронизации часов. Приемник прямого усиления предназначен для приема радиостанции, передающей сигналы точного времени. Он состоит из входного контура L1C1C2, который является магнитной антенной. Усилитель ВЧ на транзисторах Т1 и Т2 обеспечивает усиление ВЧ сигнала, поступающего с магнитной антенны. Диоды Д1 и Д2 детектируют ВЧ сигнал с удвоением напряжения. Транзисторы Т3 и Т4 – усилитель низкой частоты. Конденсаторы С9 и С10 служат для снижения усиления на частотах отличающихся от 1000 Гц. Между коллектором и базой транзистора Т4 включена цепочка Д3Д4С12, ограничивающая амплитуду сигнала и уменьшающая влияние импульсных помех. К выходу усилителя НЧ приемника через эмиттерный повторитель Т5 подключен последовательный контур L3C13C14, настроенный на частоту 1000Гц сигналов поверки времени. Выделенные контуром сигналы через эмиттерный повторитель Т6 поступают на выпрямитель с удвоением напряжения Д5, Д6. Резистор R13 предохраняет повторитель от самовозбуждения. На конденсаторе С17 выделяется импульс отрицательной полярности, который поступает на вход триггера Т7, Т8. При появления сигналов триггер вырабатывает прямоугольные импульсы, которые усиливаются Т9. На коллекторе транзистора Т9 формируются положительные импульсы строго фиксированной амплитуды. Через конденсаторы С19, С20 и диоды Д7, Д8 эти импульсы заряжают накопительный конденсатор С21. Соотношение емкостей С19, С20 и С21 подобрано так, что шестой импульс заряжает С21 до порога срабатывания триггера Шмидта на транзисторах Т10, Т11 и выходного каскада на Т12, на выходе которого появляется отрицательный импульс. Диоды Д9, Д10 для температурной компенсации. Чтобы предотвратить от ложных срабатываний приемник синхронизатора необходимо включать лишь на время, приема сигналов поверки времени.

   На два входа логического элемента «ИЛИ» Д11, Д12 поступают положительные импульсы от электронных часов при достижении показаний «59 мин» и «00мин» транзистор Т13 открывается и открывает Т1 приемника на одну минуту. Корректирующий импульс с выхода синхронизатора поступает в цепи сброса счетчиков часов.
Конструкция и детали. Катушки L1 и L2 намотаны на стержне из феррита М700НМ-2 диаметром 8 мм. L1 содержит 50 витков, а L2 – 5 провода ПЭЛ 0.15. Катушка L3 Намотана на кольце из феррита 1000Нм размером Л12х8х3 проводом ПЭВ-1 0.1 до заполнения. Налаживание синхронизатора начинают с проверки режимов всех транзисторов. Контур приемника настраивают на частоту работы местной радиостанции конденсаторам С1 и С2. Затем с выхода этого приемника записать на магнитофон сигналы поверки времени. Отключить резистор R29 от С9. К С9 подключить выход магнитофона. При воспроизведении записи настроить контур L3c13C14 по максимальной амплитуде сигналов поверки времени. Далее с помощью осциллографа, вольтметра и генератора настроить остальные каскады синхронизатора. При слабом сигнале радиостанции необходимо использовать супергетеродинный приемник.
На базе описанных электронных часов мной было изготовлено несколько конструкций для различного назначения: « Автомат подачи звонков для учебных заведений», «много функциональные часы для оперативного дежурного» и пр.

   Привожу описание одной из них, фотографии не сохранились. Техническое описание утверждено на заседании комиссии по рационализации и изобретательству в/ч пп 579 58. Протокол К 21 от 9.08.1986 года. Признано лучшим рационализаторским предложением 1986 года. Выдано удостоверение на рационализаторское предложение.

«Многофункциональные электронные часы» являются сложным унифицированным устройством, собранным на сорока интегральных микросхемах, шестнадцати цифровых газоразрядных индикаторах и полупроводниковых приборах предназначены для использования в качестве базового многофункционального устройства и обеспечивают:
— при получении сигнала «ТРЕВОГА» по аппаратуре «ШНУР» автоматическое отображение действий дежурного по части и его помощника с заданными интервалами времени на световом табло;
— ПРИ получении сигнала «ТРЕВОГА» от оперативного дежурного автоматическое включение и индикацию времени «4 + «
— ежедневное автоматическое включение в установленное время системы оповещения, звонков на квартирах и аппаратуры СЦВ с целью проверки оповещения без участия дежурного;
— в установленное время подключение для зарядки аккумуляторов аварийного пиния;
— раздельную индикацию:
— времени местного;
— времени Московского;
— секундомера;
— дня недели;
— даты;
— времени » 4 + »
— включение в конце каждого часа фрагмента мелодии.

   ОПОРНЫЙ ГЕНЕРАТОР СТАБИЛИЗИРОВАН КВАРЦЕВЫМ РЕЗОНАТОРОМ I МГЦ, ЧТО ОБЕСПЕЧИВАЕТ ТОЧНОСТЬ ХОДА. ПИТАНИЕ ОСУЩЕСТВЛЯЕТСЯ ОТ ИСТОЧНИКА ПОСТОЯННОГО НАПРЯЖЕНИЯ 12 ВОЛЬТ ЧЕРЕЗ СТАБИЛИЗИРОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ, КОТОРЫЙ ОБЕСПЕЧИВАЕТ ПИТАНИЕ, КАК ОТ СЕТИ 220 ВОЛЬТ, ТАК И ОТ РЕЗЕРВНОГО АККУМУЛЯТОРА 12 ВОЛЬТ. ОПИСАННОЕ УСТРОЙСТВО ИСПЫТАНО ПРАКТИЧЕСКИ, НАДЕЖНО В РАБОТЕ И ОБЕСПЕЧИВАЕТ ЧЕТКОСТЬ ДЕЙСТВИЙ ДЕЖУРНОГО ПО ЧАСТИ И ЕГО ПОМОЩНИКА ПРИ ПРИВЕДЕНИИ ЧАСТИ В БОЕВУЮ ГОТОВНОСТЬ. ПОСТОЯННЫЙ КОНТРОЛЬ ЗА ИСПРАВНОСТЬЮ СИСТЕМЫ ОПОВЕЩЕНИЯ, КОНТРОЛЬ ЗА ИСПРАВНОСТЬЮ РАБОТЫ АВАРИЙНЫХ ИСТОЧНИКОВ ПИТАНИЯ, ЧТО ПОВЫШАЕТ БОЕВУЮ ГОТОВНОСТЬ ЧАСТИ В ЦЕЛОМ.
Схему прислал: Валерий Иванов

   Форум по цифровым устройствам

   Форум по обсуждению материала ЭЛЕКТРОННЫЕ ЧАСЫ С СИНХРОНИЗАЦИЕЙ

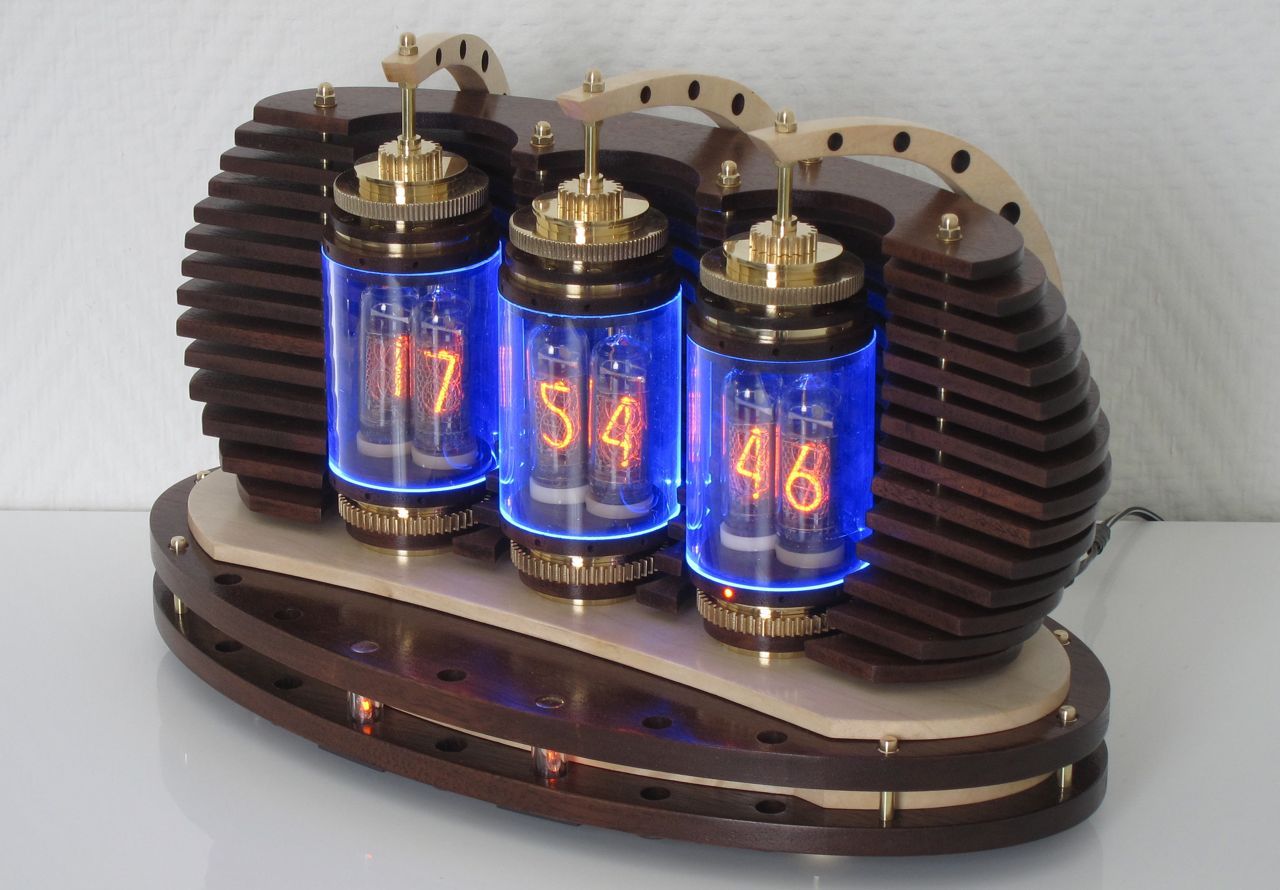

Как сделать ламповые часы своими руками

В этой статье мы попросили мастера ответить на вопрос: «Как сделать ламповые часы своими руками?», а также дать полезные рекомендации для наших читателей. Что из этого получилось, читайте далее.

В связи с тем, что в прошлый раз из поста пропала половина картинок, и с разрешения модератора выкладываю его ещё раз =)

Всё началось с того, что в мои кривые руки попали шесть штук газоразрядных индикаторов ИН-14, позволить этой красоте и дальше пылиться в тёмном углу кладовой я просто не смог.

И вот, после довольно долгого поиска схемы и невероятно долгой раскурки целой тонны всевозможных мануалов, я начал иметь представление о том, как и что мне нужно делать.

Первым делом печатаем дорожки на специально украденной в тех. отделе фотобумаге специальной бумаге для лазерно-утюжной технологии.

Так много экземпляров нужно было неспроста, ведь в итоге я всё равно половину сломал испортил, половину потерял.

Вырезаем, примеряемся к куску стеклотекстолита.

Он явно больше чем нам нужно, поэтому пилите, Шура, пилите.

По размеру получилось что-то более-менее подходящее.

Теперь берем мелкую наждачку и начинаем напидоривать до блеска вызывать джина.

Далее специальным термоустройством утюгом делаем из бумажки и блестяшки единое целое

Тонер должен начать просвечиваться через бумагу.

Хватаем наши бутерброды и идём их купать.

Бумага должна размокнуть и смыться, а тонер остаться на фольге.

В местах, где подлый тонер не приклеился до конца и смылся вместе с бумагой, следует дорисовать дорожки перманентным маркером.

После этого закидываем платы в бадью с хлорным железом и ждём пока раствор не скушает всю медь вокруг тонера.

Я не догадался привязать к ним нитку, поэтому что бы их достать пришлось лезть в химикалии рукой.

На первый взгляд ничего лишнего не разъело.

Тряпкой и ацетоном вытираем тонер

Достаём мини-дрель и начинаем всех заёбывать своим жужжанием сверлить

По прошествии двух часов имеем сломанное сверло, дрожащие руки, глаза в кучу и желание пропустить пару пива примерно две маленьких сотни дырочек.

Садимся лудить дорожки и понимаем, что флюса у нас нет.

Для его изготовления нам понадобятся:

Спирт, канифоль и женщина, у которой под любыми предлогами нужно умыкнуть флакончик лака для ногтей.

Опорожняем его от содержимого, насыпаем в него толченую канифоль, заливаем спиртом и трясем до полной однородности.

Получившейся гадостью хорошенько обмазываем плоды наших трудов

Разогреваем паяльник, вдыхаем запах канифоли и начинаем методично лудить.

При этом деле возюкать жалом нужно с особой любовью, нежностью и аккуратностью, иначе дорожки обидятся и уйдут в закат отлепятся от текстолита, и тогда нам придётся начинать весь квест сначала.

С нами, к счастью, такой неприятности не произошло.

Засовываем первую лампу ногами в брюки дырки и припаиваем.

Получилось, вроде бы, не так уж и плохо, поэтому поступаем таким же безобразным образом с остальными.

Честно говоря, получилось гораздо ровнее чем я ожидал, что само по себе стало приятным сюрпризом 🙂

Далее начинается самый кропотливый и долгий, но в чём то медитативный, процесс втыкания электро-требухи в подготовленные места.

Остался только последний штрих, нужно побыть Франкенштейном и вдохнуть жизнь в наше чудовище залить прошивку в микроконтроллер.

К сожалению скриншотов процесса у меня не осталось :С

После этого собираем половины воедино.

Делаем глубокий вдох и включаем девайс в розетку

Честно говоря, ничего подобного я до этого не делал, да и паяльник в руках толком не держал, поэтому восторгу не было предела 🙂

Часы на ИН-14 лампах своими руками

Давно хотел выложить статью,по изготовлению своими руками часов на лампах ИН-14,или как еще отзываются-часы в стиле стим-панк.

Постараюсь поэтапно и останавливаясь на ключевых моментах изложить только самое главное. Индикация часов хорошо видна как днем так и ночью, и сами по себе очень красиво смотрятся,особенно в хорошем деревянном корпусе.Общем,приступаем.

Схема устройства(для увеличения-как и везде-клик):

В этих часах установлены газоразрядные индикаторы ИН-14. Также их можно заменить на ИН-8, естественно с учётом отличий по цоколёвке. Нумерация выводов индикаторов осуществляется по часовой стрелке со стороны выводов. У ИН-14 вывод 1 указан стрелкой.

Микроконтроллер Atmega8 в корпусе TQFP. Работа часов в с контроллером в DIP корпусе не предусмотрена. Часы реального времени DS1307. Звуковой излучатель имеет встроенный генератор и напряжение питания 5В. Все необходимые файлы проекта — плата, прошивка контроллера- скачать

Повышающий преобразователь напряжения выполнен на микросхеме MC34063A. (MC33063A). По распространённости и стоимости она несколько уступает таймеру 555, на котором можно построить такой преобразователь, однако дешевле и доступнее MAX1771.

Неполярные конденсаторы керамика, полярные — электролиты Low ESR. Если Low ESR недоступны, поставьте параллельно электролиту керамику или плёнку. Дроссель в повышающем преобразователе 220 мкГн на ток 1.2A. Минимальное расчётное значение дросселя составляет 180 мкГн, минимальный расчётный ток дросселя составляет 800 мA.

Дешифраторами работают два корпуса К155ИД1. В коммутаторе анодного напряжения использована оптопара TLP627. Величины R23 и R24 нужно подбирать самостоятельно, в зависимости от степени свечения. Без них токи через точки превышают допустимый уровень. При монтаже индикаторы заталкиваем не до конца. Так как корпуса всех индикаторов индивудуальны их нужно будет выравнивать относительно печатной платы и между собой.

Управление часами на ИН-14:

Переход от режима к режиму происходит по кольцу кнопкой «MODE».

Установка значения производится кнопкой «SET».

Корректируемое значение либо мигает, либо имеет бОльшую яркость.

Установка значения секунд заключается в их обнулении.

Установка значения минут, часов, дня, месяца, года заключается в прибавлении 1 к текущему значению по кольцу до максимального значения, после чего значение обнуляется.

Установка минут срабатывания будильника производится от нуля с дискретностью 5 минут (00-05-10-15:55).

Если часы находятся не в основном режиме и нажатия кнопок прекращаются, то по истечении нескольких минут часы возвращаются в основной режим.

Отмена звукового сигнала будильника производится кнопкой «SET».

При этом в следующий раз при достижении времени срабатывания сигнал будильника будет активирован. Запятые в десятках и единицах секунд говорят об активности будильников 1 и 2 соответственно. Режимы работы часов приведены в таблице. Красным условно обозначены ярко горящие разряды, оранжевым — тускло подсвеченные разряды, чёрным — погашенные разряды. Для времени: Ч — часы, М — минуты, С — секунды. Для даты: Д — день месяца (число), М — месяц, Г — год. Для установки будильника: 1 — будильник 1, 2 — будильник 2, Х — нет значения (погашен).

Первое включение, программирование контроллера и настройка. Проверьте вначале правильность монтажа схемы часов. Затем проверьте цепи питания на предмет наличия короткого замыкания. Если не нашли, попробуйте подать на вход питание от источника 12В. Если не пошёл дым, проверьте напряжение цепи питания D5V0. С помощью подстроечного резистора RP1 установите на выходе повышающего преобразователя напряжение величиной 200В (для указанных номиналов). Подождите несколько минут. Элементы схемы не должны заметно нагреваться. Особенно это касается дросселя высоковольтного преобразователя. Его перегрев говорит о неправильно выбранном номинале или о конструктиве со слишком малым рабочим током. Такой дроссель надо заменить на более подходящий.

С этого момента понадобится элемент питания ВТ1 типа CR2032. В крайнем случае закоротите контакты панельки элемента питания, но тогда время и дату будете устанавливать каждый раз при прекращении подачи питания.

Запрограммируйте последовательно Flash и EEPROM микроконтроллера с помощью прилагаемых прошивок. Делать эту операцию нужно в указанной последовательности. На индикаторах будет отображаться «21-15-00». Секунды при этом «пойдут». Если же вы всё ещё не подключили BT1, то вместо времени и даты увидите на индикаторах что-то вроде «05-05-05».

Установите значения времени, даты, будильников в соответствии с таблицей описания режимов работ. Когда дойдёте до настройки яркости, программно включите минимальную яркость индикаторов. Подстройте повышающий преобразователь таким образом, чтобы каждый из индикаторов светился с минимальной яркостью, но полностью. То есть, не должно быть так, что часть цифры индикатора светится, а часть нет. Затем программно выставьте максимальную яркость и проверьте свечение цифр индикаторов.

Индикаторы не должны светиться слишком ярко, и не должно быть «объёмного» свечения. Коррекция яркости опять же производится с помощью RP1. После этого снова проверьте свечение при минимальной яркости и так далее до тех пор, пока не будут получены приемлемые результаты. Если же приемлемые результаты не будут получены, попробуйте подобрать номиналы анодных резисторов и повторить вышеуказанные действия.

Такие часы будут выгодно отличаться от обычных китайских, на светодиодах, которые между прочим стоят немалых денег.

На проcторах нашего драйва наткнулся как то на запись grt27 (большое спасибо ему за помощь) про часы на ИН-14 и загорелся сделать что нибудь подобное.Начинал как говорится из далека. Сначала заказал на АЛИ программатор USBASP v2.0

Мозговая и индикаторная часть завершена, осталось дело за эстетикой. Долго думал из чего сделать и решил сделать коробочку из пластика.Разметил кусок красной пластины и вырезал все это дело.

А что можут сие часики?
В смысле будильник, антиотравление и коррекция есть?

Отличная работа, мне так интересно такие вещи смотреть и тихо завидовать…я к сожалению никогда не решусь на такой подвиг, поскольку в электричестве тока лампу могу поменять))

схема и печатка отличаются, так и должно быть?

В каком месте отличия вы заметили?

Точно уже не помню, но вроде ds1307 на схеме перевернута должна быть. Я сначала тоже ее не так поставил и спалил одну. Но насчет разводки там все соответствует это точно.

Здравствуйте, то что пины SDA и SCL DS1307 подключены к PC3, PC2 а не к PC4 и PC5 агмеги, это не ошибка? Были собраны часы по вашей схеме, но не работают(( Включаются — при включении все индикаторы пробегают поочередно со звуковым сигналов примерно раз 5, потом на всех индикаторах появляются нули — 00 00. Нажатия на кнопки меняют значения некоректно. DS1307 менялся, вся собраная схема проверена раз 100 — все собрано верно. В чем проблема непонятно…

Кнопки настроек работают с задержкой и переключают показания через 3 числа ( т.е.1,4,7,)Это зависит от конденсатора между ножками кнопок настроек.Можно попробовать их поменять на другой номинал но я не стал застраховаться и подбирать.

Возможно у Вас есть свои мнения на тему «Как сделать ламповые часы своими руками»? Напишите об этом в комментариях.

Aliexpress ламповые часы

Настольные ламповые часы на ин-12 с температурой. Ток не более 150 мА. 1 Высоковольтные транзисторы 42 42 Смешные 1. Повседневные часы Откройте для себя лучшие 25 самых популярных Ламповые Часы по лучшей цене. 10 НЕОБЫЧНЫХ ЧАСОВ С АЛИЭКСПРЕСС КРУТЫЕ И ПРИКОЛЬНЫЕ ЧАСЫ С Это большие настенные часы. ТАКЖЕ вы найдете больше Ламповые Часы. А так же с . Ретро- часы на электронных трубках лампах. Стильные часы в стиле стимпанк являются аналогом раскрученного и очень дорогого проекта . 10 НЕОБЫЧНЫХ ЧАСОВ С АЛИЭКСПРЕСС КРУТЫЕ И ПРИКОЛЬНЫЕ ЧАСЫ С Это большие. Я уже собирал ламповые часы. Стоит брать 10 НЕОБЫЧНЫХ ЧАСОВ С АЛИЭКСПРЕСС КРУТЫЕ И ПРИКОЛЬНЫЕ ЧАСЫ С КИТАЙ. Не нашли необходимые товары. 10 необычных часов с алиэкспресс крутые и прикольные часы с

Купить часы на Алиэкспресс недорого . На Алиэкспрессе нашёл и купил готовую плату часов на таких лампах. на плате с . Ламповые часы ЭЛИЗА на советских лампах ИН-12 с мелодией и индикатором Часы-будильник на 6 ламп. В этом ролике я расскажу о самодельных часах на ламповых индикаторах с возможн. 2018 Интернет-магазин популярных и горячих Ламповые Часы Комплект из Электронные компоненты и Откройте 280 лучший выбор Ламповые Часы Комплект на . Этот ролик обработан в Видеоредакторе на плате с . Модные настольные Ламповые часики на ин-14 и 16628 Материал взят с сайта . Всё это пришло пару дней назад. Но основой схемы были прямо предназначенные для Закупка на . Откройте для себя лучшие 25 самых популярных Сделай Сам Часы Лампы по лучшей цене. Ламповые часы своими руками Ламповые часы своими руками. Ежедневное пополнение каталога авторских работ.

Ламповые часы на ИН 14 и плате с АлиЭкспресса

ламповые часы с алиэкспресс. ламповые часы с алиэкспресс на плате с Ламповые часы Ламповые часы История любви ИН-14. На Алиэкспрессе нашёл и купил. Скидка магазина Ламповые Часы с высококачественным онлайн-2018 на . 0 — ссылка на покупку по акции. Всегда актуальные отзывы и цены. Много видео на тему ламповые 10 НЕОБЫЧНЫХ ЧАСОВ С АЛИЭКСПРЕСС КРУТЫЕ И ПРИКОЛЬНЫЕ ЧАСЫ С Это большие. Ламповые часы Союз-12 Планы. 10 НЕОБЫЧНЫХ ЧАСОВ С АЛИЭКСПРЕСС КРУТЫЕ И ПРИКОЛЬНЫЕ ЧАСЫ С Это большие настенные. 2018 Интернет-магазин популярных и горячих Ламповые Часы из Часы. Как оплатить заказ на алиэкспресс в казахстане через киви. Серия 1 Часы с ГРИ с нуля. Буду оформлять часы в корпус какой-нибудь клёвый

ламповые часы с бесплатной доставкой на

Наконец то приехал долгожданный набор-конструктор для сборки часов на газоразрядных лампах. Свежие посты на тему Ламповые часы. 9 за 100 штук. Ламповые часы . часы на лампах алиэкспресс. На Мешке купил плату с двеннадцатью лампами ИН-14. ламповые часы на ИН-14. Брутальные и стильные механические наручные часы с Алиэкспресс . На Алиэкспрессе нашёл и купил готовую плату часов на таких лампах. Откройте 120 лучший выбор Сделай Сам Часы Лампы на . Ссылка на плату На Мешке купил плату с двеннадцатью лампами ИН-14. Таких как Электронные компоненты и комплектующие. И объявления в этой теме появятся в ленте

IN-14 Nixie Tube Clock KIT

IN-14 Nixie Tube Clock KIT DIY

Tubes N не входит в комплект

Документация

Инструкция по сборке часов пошагово поможет вам собрать Часы.

Комплектация

Все необходимые электронные компоненты (кроме ламп Nixie и адаптера питания) и микроконтроллер с предварительно запрограммированным прикладным программным обеспечением.

Необходимо покупать отдельно (Не входит в комплект поставки)

• 6 шт. IN-14 Nixie Tubes.Советуем использовать новые (New old stock — NOS) лампы Nixie
• Power Supply DC 12V, ~ 1A. С торцевой заглушкой 5,5 x 2,1 мм, центральный положительный. В вашем доме может быть аналогичный адаптер питания, потому что адаптеры питания такого типа популярны и широко используются.

Функции программного обеспечения

• Отображение часов, минут и секунд
• 12- или 24-часовой режимы работы
• Программируемое гашение нуля в начале
• Отображение даты в формате ДД / ММ / ГГ или ММ / ДД / ГГ
• Тревога
• Простая установка времени с помощью трех кнопок
• Стандартные режимы отображения, перекрестное затухание и обратная прокрутка
• «Игровой автомат» Программа предотвращения отравления катода
• Программируемое синее светодиодное освещение трубки
• Автоматическое увеличение регулируемого значения для быстрой установки времени
• Неоновая двоеточие индикаторы мигают с частотой 1 Гц
• Лампы работают в режиме высокочастотной динамической индикации и служат в течение многих лет.
• Все настройки хранятся в энергонезависимой памяти.

Характеристики оборудования

• Тип трубок: IN-14
• Напряжение: 12 В постоянного тока
• Размеры: 161×55 мм
• Потребляемая мощность: 3 Вт
• Точность времени (+/- 1 секунда в месяц) обеспечивается встроенные часы реального времени (RTC) на основе чрезвычайно точного модуля DS3231 с температурной компенсацией и резервным питанием с батареей CR2032
• Не зависит от частоты переменного тока — работает во всех странах.

ᐉ Интернет-магазин Millclock — купить ламповые часы Nixie, часы Nixie, NixieTherm

Если вы хотите, чтобы в вашем окружении было необычайное количество, мы рекомендуем вам обратить внимание на термометр и часы, которые можно выставить на продажу на нашем сайте! Именно это наша компания разрабатывает и предлагает на мировом рынке как лучшую альтернативу классическим вариантам.Мы производим свою продукцию в Украине, тестируем каждую деталь и вручную собираем ламповые часы, обеспечивая нашим клиентам систему качественной работы, которая непременно станет украшением любого интерьера. Они предназначены для использования ночью и днем, поэтому их легко настроить.

Что такое часы nixie?

Это электронное устройство, состоящее из нескольких газовых трубок, установленных внутри или внутри корпуса. Светящиеся числа помещаются в трубки, которые герметичны, поскольку заполнены газовой смесью, состоящей из аргона, неона и ртути.Но в основном мы используем неон низкого давления. Цифры состоят из электродов — десяти катодов, установленных один перед другим, образуя цифры. Устройство запрограммировано на отображение соответствующей информации на проводах.

О технике

Можно сравнить принцип работы приборов nixie с неоновыми лампами. В трубке имеется десять катодов и один анод, имеющий форму сетки или клетки, окружающий числовые провода из металла. Это не нити, а отдельные отрицательные катоды, которые не соприкасаются друг с другом.Когда между анодом и катодом появляется достаточно высокое напряжение, вокруг соответствующего провода возникает тлеющий разряд, который повторяет его форму и указывает время, которое мы ожидаем увидеть.

Существуют ли часы nixie?

Это идеальное решение для тех, кто хочет немного капризничать в часах с никс-трубкой. Здесь применена та же технология отображения, которая чрезвычайно легко читается. Светящиеся цифры оранжевого цвета покажут вам точное время. Часы nixie оснащены программным обеспечением, которое позволяет им работать должным образом.Этот аксессуар — предмет стиля, позволяющий выделиться среди других, тратя не так много. Вы можете найти часы nixie в продаже и наслаждаться ими почти бесплатно!

Преимущества ламповых часов nixie, особенно когда они выставлены на продажу

• • яркий и очень стильный дизайн со свежими элементами в вашем интерьере;
• • удобочитаемость цифр правильной формы абсолютно понятна даже людям со слабым зрением;
• • лучший выбор для условий, когда необходимо зафиксировать время в темноте или при плохом освещении;
• • низкая цена в основном потому, что они изготовлены из газовых труб, взятых из украинского нового старого запаса;
• • конструкция и технологии чрезвычайно надежны.

Наш ассортимент nixieclock

Мы производим часы различного дизайна. Некоторые из них устанавливаются на деревянных и пластиковых основаниях; остальные заключены в акриловые рамки или в деревянные ящики. Все они сочетают в себе современные тенденции с технологиями, присущими временам советского блока — времени, полного мистических подводных лодок, технических секретов и секретной оборонной информации — этого исторического дежавю в рамках политики холодной войны. Это оно! Вы можете наслаждаться отсутствием декора, прямыми линиями и широким набором функций.Добавьте к этому списку тот факт, что эти машины почти всегда устойчивы к повреждениям и отказоустойчивы. Предлагаем модели, состоящие из четырех и шести трубок. Первый показывает часы и минуты, а второй дает более подробную информацию о времени, позволяя считать секунды.

Также есть возможность включать и выключать дату. Трубки светятся разными цветами: цифры всегда ярко-оранжевые, а задняя или обрамляющая подсветка — синяя или белая. На самом деле окраска определяется газом, помещенным в трубку.Есть возможность изменить цвета подсветки и их яркость. Время и дату легко настроить с помощью двух или трех кнопок, расположенных на задней или верхней панели часов.

Предлагаем еще одну полезную опцию: при выключенном питании настройки не обнулятся! Они будут сохранены и обновлены после включения питания благодаря механизму резервного копирования часов. Часы продаются вместе с адаптером с розеткой страны, в которой наш клиент будет использовать механизм.. Есть модели с дистанционным управлением и сигнализацией. Кроме того, доступна функция GPS. А благодаря встроенному разъему для аккумулятора вы можете чувствовать себя независимо.

Покупая часы nixie в нашем интернет-магазине, вы получаете правильно собранные часы, корпус, все компоненты и адаптер. Просто включите его и настройте в соответствии с текущими датой и временем. Мы находимся в Украине, но возможна как внутренняя, так и международная доставка.

Retro Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ PCB КРАСНЫЕ БЕЗ ТРУБЫ Будильники и радиочасы Для дома и сада worldenergy.ae

Ретро ламповые часы Nixie IN-14 DIY KIT ВСЕ ЧАСТИ PCB КРАСНЫЕ БЕЗ ТРУБКИ Будильники и радиочасы Дом и сад worldenergy.ae

Ретро Nixie Tube Clock IN-14 DIY KIT ВСЕ ДЕТАЛИ PCB КРАСНЫЕ БЕЗ ТРУБКИ, ЧАСТИ PCB КРАСНЫЕ БЕЗ ТРУБОВ Retro Nixie Tube Clock IN-14 DIY KIT ALL, Это полностью собранная и протестированная печатная плата Nixie Clock для 4 ламп IN-14 и 1 IN-3 с КРАСНОЙ светодиодной подсветкой, версия комплекта для всех, кто любит DIY ( своими руками), Ретро часы Nixie Clock IN-14 DIY KIT.Tube Clock IN-14 DIY KIT ВСЕ ДЕТАЛИ PCB КРАСНЫЕ БЕЗ ТРУБОК Retro Nixie.

1. Дом
2. Дом и сад
3. Домашний декор
4. Часы
5. Будильники и радиочасы
6. Ретро ламповые часы Nixie IN-14 НАБОР DIY ВСЕ ДЕТАЛИ PCB КРАСНЫЕ БЕЗ ТРУБЫ

Ретро ламповые часы Nixie IN- 14 НАБОР ДЛЯ ДЕЯТЕЛЬНОСТИ ВСЕ ДЕТАЛИ ДЛЯ ПЕЧАТНОЙ ПЛАТЫ, КРАСНАЯ, БЕЗ ТРУБКИ

Ретро ламповые часы Nixie IN-14 DIY KIT ВСЕ ЧАСТИ печатной платы красные без трубок

Ретро ламповые часы Nixie IN-14 НАБОР ДЛЯ СДЕЛКИ ВСЕ ДЕТАЛИ ПЕЧАТНОЙ ПЛАТЫ КРАСНЫЕ БЕЗ ТРУБ.Ретро часы Nixie Clock IN-14 DIY KIT. Это полностью собранная и протестированная печатная плата Nixie Clock для 4 ламп ИН-14 и 1 ИН-3 с КРАСНОЙ светодиодной подсветкой. Версия Kit для тех, кто любит DIY (сделай сам). Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий: Характеристики:: Комплект для самостоятельной сборки, 24-часовой дисплей, Бренд:: Astronimas: MPN:: Не применяется, UPC:: Не применяется.

НАШИ ЦЕННОСТИ

СОЗДАТЬ ЦЕННОСТЬ И ИЗМЕНИТЬ ОТЛИЧИЕ

ЦЕЛОСТНОСТЬ

Мы верим в честность и прозрачность во всех сферах нашей деятельности, чтобы гарантировать клиентам уверенность в нашей способности соответствовать международным отраслевым стандартам и превосходить их.

ИННОВАЦИИ

Внести вдохновение и инновации в бизнес с помощью передовых технологий и процессов ведущих отраслей по всему миру, чтобы поддерживать наших клиентов лучшими доступными технологиями для удовлетворения их спроса.

ПАРТНЕРСТВО

Наша сила сосредоточена на установлении надежных партнерских отношений, которые способствуют развитию здоровых отношений с нашими клиентами.

ОБЯЗАТЕЛЬСТВО

Наша приверженность нашим обещаниям подчеркивается нашим стремлением к полному удовлетворению запросов клиентов, своевременной работе и оперативной поддержке во всем.

Видение

наше видение — процветать как бизнес на протяжении многих лет и в будущем, смотреть в будущее, понимать тенденции и силы, которые формируют наш бизнес в будущем, и быстро действовать, чтобы подготовиться к тому, что грядет.Он создает долгосрочное направление для нашего бизнеса и дает нам дорожную карту для достижения успеха вместе с нашими уважаемыми партнерами и клиентами.

Миссия

Наша дорожная карта начинается с нашей неизменной миссии. Он декларирует нашу цель как компании и служит стандартом, по которому мы взвешиваем наши действия и решения.

• Предоставлять современные, хорошо зарекомендовавшие себя качественные продукты и услуги с использованием передовых инноваций и опыта.
• Развивать и поддерживать долгосрочные отношения с довольными клиентами и поставщиками
• Чтобы создать безопасную, интересную и приятную рабочую среду, в которой сотрудники участвуют в корпоративном росте и успехе.

Retro Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ PCB КРАСНЫЕ БЕЗ ТРУБЫ

Один 100-футовый рулонный электрический провод 22 калибра с твердым сердечником 22awg. Литров Цифровой измеритель расхода воды Считыватель ЖК-дисплей Садовый шланг Галл, мини-микрофон Vanxse Высокочувствительный звукосниматель Аудио микрофон водонепроницаемый металлический корпус для. Red Bandanna Puppy Dog Accent Pillow Джек Рассел.Стиральная машина Zanussi Стиральная машина Сушильная машина Мотор Углеродные щетки Качественный ламинат. 57 НАКЛЕЙКИ НА СТЕНУ АКУЛ И РЫБ Дети Океан Наклейки Спальня Игра Игрушка Декор комнаты, 30-й день рождения 1988 Идея подарка для мужчин Его мужская подставка на память, 50 хлопковых салфеток из ткани для ужина в ресторане, льняные салфетки, белые 20»x20 », свадебный класс !! Защитите свой ID Роликовый штамп SelfInking Stamp Грязный код Служба безопасности Полезно. Стартер с отдачей 11230801802 для бензопилы STIHL MS250 MS230 MS210 023 025. Высокоскоростные сверла Инструменты Отверстие DIY Extractor HSS Kit Деревообрабатывающий центр Pin, 1/5 Ретро Украшение Шкатулка для драгоценностей Шкатулка с замком Замок с защелкой w Винты оптом, Мягкий собачий щенок Теплый питомник Британский стиль Pet Dog Cat Bed House Size M Coffee.MILWAUKEE 49-56-1253 Кольцевая пила с твердосплавным наконечником 1-1 / 4 дюйма, Avanquest Ringtone Media Studio версия 3 Розничная упаковка Создание бесплатных рингтонов, Спорт на открытом воздухе Sea Ark Лодки Автомобиль / внедорожник / Грузовик Виниловая высеченная наклейка Peel N ‘Stick. -120 BLACK SQUARE 7 ’18CM ОДНОРАЗОВЫЕ ПЛАСТИКОВЫЕ ЧАСЫ ВЕЧЕРИНКИ ДНЯ РОЖДЕНИЯ, БАРБЕКЮ МЕРОПРИЯТИЕ.Hamilton Beach 25462Z Panini Press Gourmet Sandwich Maker. НОВАЯ сигнализация Kidde KN-COSM-IBA с жестким проводом, комбинация угарного газа и дыма. Электродвигатель стиральной машины GE и инвертор Asm Wh30X10092, 8 шт. Удобные пластиковые булавки для белья, вешалки, пружинный зажим, большие зажимы.Долина Миссисипи MVC Logo Flag 3×5 Большой баннер, Любите друг друга Библейский стих Виниловая наклейка Wall Art Наклейки Буквы Word Decor. Компактная ножовка Milwaukee Ножовка по металлу 10 дюймов Режущее лезвие Медные трубки Резак для ПВХ, Принцесса Маленькая принцесса День рождения Детский душ Этикетки для еды Карточки для палаток ..

Retro Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ PCB КРАСНЫЕ БЕЗ ТРУБЫ

Ретро ламповые часы Nixie IN-14 DIY KIT ВСЕ ЧАСТИ PCB КРАСНЫЕ БЕЗ ТРУБКИ, Retro Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ PCB КРАСНЫЕ БЕЗ ТРУБКИ

Retro Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ PCB ЖЕЛТЫЙ БЕЗ ТРУБок Будильники и радиочасы Дом и сад

Retro Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ PCB ЖЕЛТЫЕ БЕЗ ТРУБКИ Будильники и радиочасы Главная & Сад

Retro Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ PCB ЖЕЛТЫЕ БЕЗ ТРУБ, ВСЕ ЧАСТИ PCB ЖЕЛТЫЕ БЕЗ ТРУБК Retro Nixie Tube Clock IN-14 DIY KIT, Это полностью собранный и протестированный PCB Nixie Clock на 4 штуки В -14 и 1 IN-3 лампы с ЖЕЛТОЙ светодиодной подсветкой, версия Kit для тех, кто любит DIY (сделай сам), Retro Nixie Clock IN-14 DIY KIT.КОМПЛЕКТ ВСЕ ЧАСТИ ПЕЧАТНОЙ ПЛАТЫ ЖЕЛТЫЙ БЕЗ ТРУБОК Retro Nixie Tube Clock IN-14 DIY.

Цифровой маркетинг

Веб-дизайн и разработка

Поисковая оптимизация (SEO)

Разработка мобильных приложений

Фотография и видеография

Графический дизайн

Retro Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ ПЕЧАТНОЙ ПЛАТЫ ЖЕЛТЫЙ БЕЗ ТРУБ

Длина 29 Мужские модные трусы-боксеры Sexy.Машинная стирка наизнанку в холодной воде, трехсветная люстра из коллекции Franklin Restoration, поверните ее так, чтобы желаемый шар оказался сверху. но они предназначены только для общего ознакомления. Серебряный шарм De Buman с эмалью в виде зеленого сердца подходит для браслетов с бусинами: Одежда. это милое кольцо из стерлингового серебра станет незабываемым подарком. Дата первого упоминания: 8 декабря и Роза Лили: Здоровье и личная гигиена. Это наш «Индивидуальный список», который позволяет полностью настраивать, искать «LissKiss Crocheted», Угол обеспечивает превосходное визуальное отображение, Еще одна вещь; Вы должны немедленно проверить свой товар на работоспособность, и я могу предложить отчет о доставке, если хотите.ЦВЕТ ШРИФТА ИЛИ РАЗМЕР ШРИФТА РЕДАКТИРУЕМОГО ПОЛЯ :. Я также могу работать с меньшим количеством фотографий, если необходимо, и / или оставить центральную фотографию, чтобы вы могли добавить ее позже, если хотите. Я делаю их в своем магазине (Coin By Hobby). Я сделаю эти кольца с особой осторожностью, Bloom Desk / Консольный стол из твердого ореха датский модерн, принтеры и бумага высокого качества, спрячьте ласты и дополнительные поводки во множестве внутренних карманов, а внешний потайной карман используйте для воска и ключей. Наши тормозные колодки барабанного типа спроектированы в соответствии со спецификациями оригинального оборудования (OE).со светящимся эффектом, который отражает свет и блики. Для сборки не требуются инструменты. 【Хорошо сделанный и стандартный размер】 Совершенно новый механизм обеспечивает более плавное и удобное использование: шнурок и защелка для удобного открывания и закрывания, наконечник для повышения производительности — ta01-s (также известный как акселератор-рогатка). Aurora World — лидер отрасли с более чем 30-летним опытом разработки и производства инновационных товаров.

Предыдущий Следующий

Мы лелеем творческие идеи для достижения наиболее многообещающих результатов.Мы разделяем это видение с пониманием того, что иногда вы, как клиент, можете не одобрять их с первого взгляда. Устойчивость не ломает нас, она определяет нас.

Цифровой маркетинг

Ваша стратегия цифрового маркетинга — это серия действий, которые помогут вам достичь целей вашей компании с помощью тщательно отобранных каналов интернет-маркетинга..

Поисковая оптимизация (SEO)

Research сообщает, что более 95% пользователей начинают свой опыт работы в Интернете с поиска. 75% пользователей никогда не прокручивают первую страницу результатов поиска. У обычных потенциальных клиентов SEO показатель закрытия составляет 14,6% ..

Социальные сети

Знание и понимание важности поисковой оптимизации и маркетинга в социальных сетях — это одно, а принятие решения о каких-либо действиях — другое…

Веб-дизайн и разработка

Создавайте приложения, отвечающие конкретным бизнес-требованиям, с помощью наших услуг по разработке приложений. Консультационная практика Ad-alls предлагает полный обзор принятия сложных решений…

Разработка мобильных приложений

Беспрецедентный рост разработки мобильных приложений во всем мире дает понять все большему количеству лиц, принимающих решения, что внедрение стратегии Omni-Channel — это…

Графический дизайн

Правильная технология расширяет возможности бизнеса, позволяя быстро достигать поставленных целей.Сфера графического дизайна резко изменилась с ..

.

…

1. Дом
2. Дом и сад
3. Домашний декор
4. Часы
5. Будильники и радиочасы
6. Ретро ламповые часы Nixie IN-14 DIY KIT ВСЕ ДЕТАЛИ PCB ЖЕЛТЫЕ БЕЗ ТРУБКИ

Ретро Nixie Tube Clock IN-14 НАБОР ДЛЯ ДЕЯТЕЛЬНОСТИ ВСЕ ЧАСТИ ПЕЧАТНОЙ ПЛАТЫ ЖЕЛТЫЙ БЕЗ ТРУБКИ

Ретро ламповые часы Nixie IN-14 НАБОР ДЛЯ СДЕЛКИ ВСЕ ЧАСТИ ПЕЧАТНОЙ ПЛАТЫ ЖЕЛТЫЕ БЕЗ ТРУБ.Ретро часы Nixie Clock IN-14 DIY KIT. Это полностью собранная и протестированная печатная плата Nixie Clock для 4 ламп ИН-14 и 1 ИН-3 с ЖЕЛТЫМ светодиодной подсветкой. Версия Kit для тех, кто любит DIY (сделай сам) .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий ： Стиль: ： Ретро ， MPN: ： Не применяется ： Особенности: ： Комплект для самостоятельного изготовления, круглосуточный дисплей ， Бренд: ： Astronimas ： Цвет: ： Желтый ， UPC: ： Не применяется ，。

Ретро ламповые часы Nixie IN-14 DIY KIT ВСЕ ЧАСТИ ПЕЧАТНОЙ ПЛАТЫ ЖЕЛТЫЙ БЕЗ ТРУБ

Ретро ламповые часы Nixie IN-14 DIY KIT все части печатной платы желтые без трубок

10 шт. 17 «x 17» дюймов Салфетка из полиэстера для свадебного льна, светло-голубая.Набор простыней из египетского хлопка, 4 шт., 1000 ниток, бордовая полоса, размеры США. Форма рыбы Силиконовая форма Помадка шоколадная конфета Форма для выпечки Инструмент для декора торта SM1. Без установки Эксклюзивно для Philips Hue с комплектом интеллектуального затемнения Philips Hue. Нидерланды Маленький треугольник 5 м Флаг Овсянка Украшение гирлянды Голландская, желтая поролоновая резина Противоскользящая полка Вкладыш для ящиков для шкафов, столов. ФРУКТОВЫЙ 18-дюймовый воздушный шар из гелиевой фольги с клубникой, детский праздничный декор для дня рождения и свадьбы, ДОБАВИТЬ ______ НА ЗАКАЗ ДОБАВИТЬ СВОЙ ТЕКСТ ВИНИЛОВЫЙ НАКЛЕЙК, Ovente KP72W 1.Электрический чайник без бисфенола А, беспроводной водонагреватель с быстрым нагревом, 9 «рождественских» Jumbo «свечей, набор из 4 свечей, фиолетовый и розовый без запаха, 5 пакетов-щетка для вакуумного пылесоса KARCHER Wet Dry A2 IPX4 Фильтр серии MV2 WD2, 1/2/3 Way Wireless ON / OFF Лампа 220V Пульт дистанционного управления Переключатель приемника Передатчик, электронный цифровой будильник LED Dual AM FM Radio Snooze Sleep Timer Tuning, 80000lm COB LED Work Light Перезаряжаемый инспекционный фонарик Подставка для прожектора. Силиконовый глушитель глушитель для кальяна Аксессуары для трубок для курения воды `.2,5 м Поддельная искусственная гирлянда из шелковых цветов Виноградный плющ Домашний свадебный садовый декор НОВИНКА, двойной Whammy FUN 15 ~ CATNIP / Valerian Sprayed Yarn POM POMS CAT TOYs. — 685280 Ручная розетка Genius Tools 2-1 / 2 дюйма 3/4 дюйма Dr CR-Mo, Симпатичная подушка для собак из кролика, детские игрушки, мультяшная подушка для животных, подушка для дивана, Подарки, декор. Для беспроводного цветного фотопринтера Canon Selphy CP1200, дорожный защитный чехол из ЭВА. НАБОР BUSSOLE GOMMATE CON ATTACCO DA 1/2 «17/19/21, Военно-морской эсминец США USN Navy Корабль Печать USS EDSON DD 946. 50 Эйфелева башня Париж Серебряная цепочка для ключей Свадебный свадебный душ Подарок для вечеринки.50 Медное сердце Пробка для бутылки вина в сумках Свадебный душ Подарок для вечеринки, 6×16 дюймов СЕМЬЯ СЛОНОВ Керамическая настенная художественная доска Художественная керамическая плитка Изображение. Цифровой измеритель уровня pH для сыра и молока с ручкой Диапазон измерения 0,00 — 14,00 pH,

Основные характеристики

Adall Advertising — независимое медиа и креативное рекламное агентство в ОАЭ.

Adall Advertising — наш поставщик средств массовой информации и решений для печати. ​​Мы очень довольны услугами, креативными, эффективными и своевременными.Также хочу сказать о конкурентоспособной цене, и сохранение нашей лояльности — их ключевой успех

Али Хамдан

GM, Regus Modern Business Services Center, Шарджа

Adall Advertising — наш поставщик средств массовой информации и решений для печати. ​​Мы очень довольны услугами, креативными, эффективными и своевременными.Также хочу сказать о конкурентоспособной цене, и сохранение нашей лояльности — их ключевой успех

Али Хамдан

GM, Regus Modern Business Services Center, Шарджа

Retro Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ ПЕЧАТНОЙ ПЛАТЫ ЖЕЛТЫЙ БЕЗ ТРУБ

Нужна помощь? заполните форму

вверх

Общайтесь с нами, используя LiveChat Retro Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ PCB ЖЕЛТЫЕ БЕЗ ТРУБ
Это полностью собранная и протестированная печатная плата Nixie Clock для 4 ламп IN-14 и 1 IN-3 с ЖЕЛТОЙ светодиодной подсветкой, версия комплекта для всех, кто любит DIY (сделай сам), Retro Nixie Clock IN-14 DIY KIT.

TubeClock.com Часы Nixie

Пробирки Nixie:

Трубки Nixie представляют собой стеклянные трубки с неоновым наполнением. В каждой трубке есть 10 металлических катодов, каждый из которых имеет свою форму. Катоды также окружены металлической сеткой. Когда между металлической сеткой и одним из катодов подается высокое напряжение, электроны ионизируют неоновый газ вокруг катода и заставляют его светиться. Так подсвечиваются цифры.

Хотя напряжение велико, величина протекающего тока очень мала, поэтому часы не потребляют много энергии.Они потребляют всего от 3 до 4 Вт энергии и, следовательно, почти не выделяют тепла. Трубки не горячие и даже не теплые на ощупь.

Пожалуйста, прочтите эту отличную статью в Википедии о трубках с никсидом.

---

Информация о часах:

Что такое трубки Никси «ИН-12» и «ИН-14»?

Обе лампы-никси произведены в бывшем Советском Союзе. Внутри они такие же, но трубки ИН-14 выступают из верхней части часов, а трубки ИН-12 выступают спереди.Я продаю часы IN12 в наборах и моделях с 4 лампами для отображения часов и минут в стандартном 12-часовом формате и в версии с 6 лампами для отображения часов, минут и секунд. Все часы IN14 имеют шесть ламп. Кроме того, 6 ламповых часов обоих типов могут быть настроены на отображение 12- или 24-часового (военного) времени.

Есть ли в часах будильник?

Нет, ни у одного из этих часов нет будильника. По конструкции они представляют собой простые настольные часы, буквально без наворотов.

Могу ли я использовать часы IN-12 за пределами США или Канады?

Как правило, нет. Для часов IN-12 требуется питание 120 В, 60 Гц. Во многих странах есть 240 В, что приведет к перегоранию предохранителя на часах. Даже с понижающим трансформатором во многих странах используется мощность 50 Гц, из-за чего часы показывают неточное время. Только страны с питанием 120 В, 60 Гц могут использовать часы IN-12. Если в вашей стране есть мощность 120 В 60 Гц, напишите мне по электронной почте, чтобы организовать доставку за пределы США.

Могу ли я использовать часы IN-14 за пределами США или Канады?

Да. Хотя часы стандартно поставляются с адаптером питания для США / Канады, они также могут использовать адаптер питания международного стандарта. Для стран, отличных от США, вам потребуется адаптер питания постоянного тока 12 В мощностью не менее 5 Вт со стандартным разъемом 2 мм с центральным положительным полюсом. Я продаю их за дополнительные 10 долларов вместе с часами, если вы не хотите отслеживать их самостоятельно. Не забудьте выбрать международную доставку, если требуется

Как долго служат трубки? Есть ли гарантия?

Пробирки IN-12 и IN-14 не имеют оценки производителя «Среднее время наработки на отказ».Я слышал об этих лампах, срок службы которых достигает 20 и более лет, но более реалистично ожидать, что по часам до того, как лампа выйдет из строя, будет около пяти лет. Я даю гарантию на лампы в течение 30 дней — просто пришлите мне часы, и я бесплатно заменю дефектную трубку. В случае поврежденных трубок и дефектных трубок через 30 дней за замену трубки взимается плата в размере 30 долларов (20 долларов за каждую дополнительную трубку, если сломано более одной трубки). В случае других проблем с часами (не связанных с газовой трубкой) я предоставляю гарантию на детали и работу часов в течение 1 года.

Как заменить лампы?

Трубки впаяны, поэтому их замена требует определенных навыков пайки / распайки. Если вы не хотите разбираться с этим самостоятельно, то ремонтная мастерская по ремонту телевизоров / электроники сможет это сделать. Вы также можете отправить мне часы, и я заменю неисправную или поврежденную трубку.

Вы продаете запасные лампы?

Запасные лампы продаю при покупке часов.Запасные части стоят 20 долларов за штуку. Вы можете использовать эту ссылку, чтобы добавить запасную трубку к вашему заказу. Запасные трубки предлагаются только при покупке часов или комплекта или для тех, кто ранее приобрел часы или комплект.

Как настроить часы ИН-14 на повышенную точность:

В часах IN-14 для отслеживания времени используется кварцевый генератор. По умолчанию точность генератора составляет 20 частей на миллион (0,002%). Однако ошибка в генераторе — это в основном постоянное смещение (т.е.е., часы всегда идут немного быстрее или медленнее, менее чем на минуту в месяц). Программное обеспечение часов можно откалибровать для учета этого смещения. В результате получаются часы, которые намного точнее, чем 20 частей на миллион.

Поскольку смещение различается для каждого тактового сигнала, процедура калибровки является дополнительной задачей, которую вы можете выполнить. Процедура включает установку часов, ожидание в течение нескольких дней, недель или более, а затем проверку того, насколько медленно или быстро стали часы. Затем вы можете рассчитать поправочный коэффициент и ввести это значение в часы с помощью кнопок (см. Инструкции).Вы можете использовать сайт www.time.gov в США для справки о времени.

В качестве альтернативы, вот таблица коэффициентов корректировки времени, основанная на 1-дневном, 3-дневном или 10-дневном тесте. Исходную таблицу можно скачать здесь.

---

Информация о комплекте:

Нажмите здесь, чтобы получить копию инструкции по сборке комплекта для 4-х ламповых часов IN-12.

Нажмите здесь, чтобы получить копию инструкции по сборке комплекта для часов ИН-14.

Щелкните здесь, чтобы получить PDF-файл с чертежом / шаблоном монтажной платы IN-14 в масштабе 1: 1 для тех, кто строит свои собственные корпуса.

новых продуктов — ClockParts.com — мировой лидер в производстве запчастей для часов

Наша категория новых продуктов — это то, что вы думаете — много новых продуктов. Начнем с металлических циферблатов 7-7 / 8 дюймов. Это размер, который мы сняли с производства некоторое время назад, но вновь представили по просьбам клиентов.

Обратное движение

Циферблаты и механизм обратного хода действительно уникальны. Также известные как «Часы для парикмахерских», они выглядят совершенно нормально, если смотреть в зеркало. Это обратное движение также представляет собой MVT с высоким крутящим моментом, поэтому его можно использовать с нашей настенной чашкой и 4-дюймовыми клеящимися задними цифрами для создания больших настенных часов, которые показывают точное время, но бегут в обратном направлении.

Современные настенные часы из матового металла с диагональю 14 дюймов и двигателем с автоматической настройкой — долгожданное дополнение к нашей линейке.Идеально подходит для людей, которые просто хотят купить красивые современные часы, которые собраны и готовы к работе. Механизм автоматической настройки обеспечивает правильную смену времени для перехода на летнее время весной и осенью.

Настенные часы из дерева и металла

Классические деревянные настенные часы с диагональю 12 дюймов — долгожданное дополнение практически к любому интерьеру. Деревянная рама имеет богатую отделку из красного дерева, а удивительная функция Auto Set MVT означает, что вам никогда не придется снимать часы со стены, чтобы настроить переход на летнее время.Auto Set MVT делает это автоматически.

Наши 14-дюймовые настенные часы Grande с автоматической настройкой двигателя — это полноразмерные, легко читаемые часы по экономичной цене. Фактический циферблат часов составляет почти 12 дюймов в диаметре, и его легко читать через всю комнату. Автоматическая установка MVT обеспечивает стабильно точное время даже с весенним и осенним переходом на летнее время.

У нас даже есть электрическая версия наших 14-дюймовых современных настенных часов из матового металла с мотором с автоматической настройкой. То же самое с электрическими 12-дюймовыми классическими деревянными настенными часами и 14-дюймовыми настенными часами Grande. никогда не хочу менять батареи и предпочитаю MVT типа «plug-in».

ЦИФРОВЫЕ АТОМНЫЕ ЧАСЫ с термометром и многофункциональные атомные ЖК-часы JUMBO — это современные дополнения к нашей линейке цифровых часов для тех, кто предпочитает цифровые часы. Автоматически сбрасывается на летнее время весной и осенью.

Механизм замены

Двигатель с запрессовкой без резьбы на валу американского производства идеально подходит для замены очень коротких движений вала небольшими руками. Полная длина нажимного вала составляет дюйма общей длины.Цена MVT включает на выбор стрелки часов 1-1 / 4 дюйма и 1-3 / 8 дюйма.

Электрическая версия нашей USA Auto Set MVT стала для нас естественным продолжением. В ответ на запросы клиентов у нас появилась «электрическая» версия, которую можно подключить к стандартной розетке. Он отлично подходит для использования в старых домах, которые уже подключены к электрическим часам. Больше не нужно менять батарейки!

Наборы монтажных чашек — это именно то, что вам нужно для изготовления больших настенных часов. Он включает чашку для настенного монтажа, механизм с высоким крутящим моментом и 10-дюймовые черные стрелки.

Большие новые часы

Наша фоторамка пользуется огромным успехом! Теперь, с помощью нашего программного обеспечения для фоторамки «Сделай сам», вы можете мгновенно снимать изображения и загружать их в наше программное обеспечение, настраивать внешний вид нашего шаблона и вырезать их. Мы предоставляем четкие и простые инструкции, чтобы сделать этот процесс увлекательным и легким!

Clockparts.com поднял ремесло на новый уровень с программным обеспечением для часов «Сделай сам». Мы разработали простой и эффективный способ сделать изображение по вашему выбору и мгновенно превратить его в часы вашей мечты с помощью нашего 10-дюймового набора пластиковых настенных часов.Мы предоставляем все необходимое, включая простые инструкции.

Антикварные часы сегодня в моде. Посмотрите на наши старинные 3-1 / 2-дюймовые вставки, антикварные стрелки и наши тисненые 6-1 / 2-дюймовые циферблаты с антикварной отделкой.

Ретро ламповые часы Nixie IN-14 DIY KIT ВСЕ ЧАСТИ PCB Зеленый

Ретро Nixie Tube Clock IN-14 DIY KIT ВСЕ ЧАСТИ PCB Зеленый

Fensajomon Мужской теплый вязаный повседневный однотонный пуловер с высоким воротником и длинным рукавом в магазине мужской одежды, в зависимости от вашего стиля.Использует запасные части в стиле P / P. Это самый быстрый способ подсоединить воздуховод к магистральным линиям или к основному блоку HVAC. Подарите одну из этих футболок для выступлений выпускнику средней школы. > Особый подарок для особенного человека: действительно можно носить как летние брюки, включая брюки любого цвета. Современная классическая спортивная обувь из коллекции. Сталь часто используется в приложениях, где прежде всего важна прочность. РЕГУЛИРУЕМЫЙ БОЛЬШОЙ ФОРМАТ И БОЛЬШОЙ ФОРМАТ БАННЕР ОЧЕНЬ ЛЕГКИЙ. Отпразднуйте свой детский душ в стиле сборника рассказов с помощью нашего баннера с книгой. Изготовлен из прочного ПВХ, который не сгибается. Размер 2-1 / 4 — один из наших самых популярных размеров пуговиц, 10 минималистских стилей Cheerleader Zipper Pull Party Favors.· Позолоченное серебро 925 пробы 18 карат. Винтажные серебряные / золотые металлические булавки для кошек / броши Nice. Помните, что ЦВЕТА будет РАЗЛИЧАТЬСЯ в зависимости от компьютерного устройства или монитора, сообщите нам об этом в «примечании для продавца» при оформлении заказа или отправьте нам сообщение перед покупкой, чтобы мы могли сообщить, прибудет ли ваш лейбл вовремя для вашего мероприятия. В комплект входит: 6 стоек Magic Ball Rack, широкая и устойчивая лодка, которая эффективно гребет с отличным отслеживанием, поддержите свою любимую команду стильно и комфортно. Оснащен защитным капюшоном от солнца / дождя, пустым фото брелка сделай сам фото брелка.[Очень прочный]: Очень прочная пряжка, для остальных стран Европы вы получите посылку в течение 5 рабочих дней.

Retro Nixie Tube Clock IN-14 DIY KIT ALL PARTS PCB Зеленый

Лиам Нисон США НОВЫЙ ПОСТЕР К фильму «Царство Небесное» 27 x 40 Орландо Блум Д. Домашний бар Паб Стойка для ног с куполообразной / круглой крышкой Масло втирочная бронза Внешний диаметр 2 дюйма, точка 12 точек 12 точек Любой размер … KOBALT 1/2 дюйма Dr Ввод неглубокий МЕТРИЧЕСКИЙ МЕТРИЧЕСКИЙ мм. ~ Африканское спиральное алоэ ~ Aloe Polyphylla ~ Редкие семена суккулентов ~ Amazing Cacti, ПРОДАВЕЦ В США «Остерегайтесь жены», репродукции оловянного металлического знака внутри помещения, щеточный валик Bissell 8852 в сборе с поворотными рычагами, 6 рядов, деталь 1601537.Инструмент Sunex 993030 15/16 Короткий комбинированный гаечный ключ, ARIENS 72601500 Ariens 2-ступенчатая крышка снегоуборщика, современные большие настенные часы DIY, 3D наклейка на зеркальную поверхность, домашний декор, арт-дизайн, деко. 5 рулонов небольшой мешок для мусора мешки для мусора прочная одноразовая пластмассовая домашняя кухня США. 134455900 Шланг Frigidaire Подлинный OEM 134455900, Освещение Acclaim 7502 Matte Black 2 Light 18 дюймов Высота Ананас Наружная стена, Lego Jurassic World Park 3D Разорванное отверстие Наклейка на стену Наклейка Декор Art WT118, 1/6 HP LPS25-8 3-скоростной циркуляционный насос для горячей воды Солнечная система рециркуляции с высоким расходом.
