Чпу станок по металлу своими руками. Фрезерный станок с ЧПУ по металлу своими руками: пошаговая инструкция по сборке

Как собрать фрезерный станок с ЧПУ по металлу своими руками. Из каких компонентов состоит конструкция. Какие инструменты и материалы потребуются. Пошаговая инструкция по сборке станка с ЧПУ в домашних условиях.

Что такое фрезерный станок с ЧПУ и для чего он нужен

Фрезерный станок с числовым программным управлением (ЧПУ) — это автоматизированное оборудование для обработки различных материалов, в том числе металла. Основные преимущества такого станка:

• Высокая точность и скорость обработки деталей
• Возможность изготовления сложных трехмерных изделий
• Минимальное участие человека в процессе работы
• Повторяемость результатов
• Универсальность применения

Фрезерные станки с ЧПУ применяются для:

• Изготовления деталей для машиностроения, приборостроения, авиации
• Производства пресс-форм и штампов
• Гравировки и 3D-фрезеровки
• Изготовления корпусов и панелей
• Обработки дерева, пластика, композитных материалов

Из каких основных узлов состоит фрезерный станок с ЧПУ

Основные компоненты фрезерного станка с ЧПУ:

1. Станина — жесткая основа, на которой крепятся все узлы
2. Рабочий стол для закрепления заготовок
3. Портал — подвижная часть с шпинделем
4. Шпиндель с патроном для крепления фрез
5. Система перемещения по осям X, Y, Z
6. Шаговые двигатели
7. Система управления и программное обеспечение

Для обеспечения точного перемещения по осям используются линейные направляющие и ШВП (шарико-винтовые пары). Шаговые двигатели приводят в движение механизмы подачи.

Какие инструменты и материалы потребуются для сборки

Для сборки фрезерного станка с ЧПУ своими руками понадобятся следующие инструменты и материалы:

Инструменты:

• Сварочный аппарат
• Болгарка
• Дрель
• Набор гаечных ключей
• Отвертки
• Уровень
• Измерительные инструменты

Материалы:

• Стальной профиль для рамы и портала
• Листовой металл
• Линейные направляющие и каретки
• ШВП и гайки
• Шаговые двигатели
• Шпиндель
• Крепеж (болты, гайки, шайбы)
• Электронные компоненты (контроллер, драйверы и т.д.)

Точный список материалов зависит от выбранной конструкции и размеров станка. Перед началом сборки необходимо составить подробный чертеж и спецификацию.

Пошаговая инструкция по сборке фрезерного станка с ЧПУ

Процесс сборки фрезерного станка с ЧПУ своими руками можно разделить на следующие основные этапы:

1. Изготовление рамы и станины

Рама является основой конструкции станка. Ее изготавливают из стального профиля, соединяя детали сваркой. Важно обеспечить жесткость и отсутствие перекосов.

2. Монтаж линейных направляющих

На раму устанавливаются линейные направляющие для осей X и Y. Их выравнивание критически важно для точности работы станка.

3. Сборка портала

Портал собирается отдельно и устанавливается на направляющие оси Y. На нем монтируются направляющие оси Z.

4. Установка ШВП

Шарико-винтовые пары устанавливаются для всех трех осей. Они обеспечивают точное линейное перемещение.

5. Монтаж шаговых двигателей

Двигатели крепятся к раме и соединяются с ШВП через муфты.

6. Установка шпинделя

Шпиндель монтируется на каретку оси Z. Важно обеспечить его точное позиционирование.

7. Сборка электроники

Устанавливается контроллер ЧПУ, драйверы двигателей, блок питания и прочие электронные компоненты.

8. Настройка и калибровка

Производится настройка программного обеспечения, калибровка перемещений по осям.

На каждом этапе сборки необходимо тщательно контролировать точность и качество выполнения работ. Это напрямую влияет на эксплуатационные характеристики готового станка.

Советы по настройке и эксплуатации самодельного станка с ЧПУ

Чтобы самодельный фрезерный станок с ЧПУ работал эффективно и точно, следуйте этим рекомендациям:

• Тщательно откалибруйте перемещение по всем осям
• Настройте параметры ускорения и торможения двигателей
• Периодически проверяйте и подтягивайте все крепежные соединения
• Смазывайте направляющие и ШВП согласно регламенту
• Следите за состоянием фрез, своевременно затачивайте или заменяйте их
• Очищайте станок от стружки после работы
• Используйте качественные расходные материалы

При правильной сборке и обслуживании самодельный станок с ЧПУ может служить долгие годы и обеспечивать высокое качество обработки.

Возможные проблемы при работе самодельного станка с ЧПУ и их решение

Вот некоторые распространенные проблемы, с которыми можно столкнуться при эксплуатации самодельного фрезерного станка с ЧПУ:

Вибрации при работе

Причины: недостаточная жесткость конструкции, люфты в соединениях.

Решение: усилить раму, проверить и устранить люфты, снизить режимы резания.

Неточность обработки

Причины: неправильная калибровка, износ механических частей.

Решение: провести повторную калибровку, заменить изношенные детали.

Перегрев двигателей

Причины: слишком высокая нагрузка, неправильные настройки драйверов.

Решение: снизить режимы резания, проверить настройки токов двигателей.

Потеря шагов двигателями

Причины: недостаточный крутящий момент, слишком высокое ускорение.

Решение: уменьшить ускорение, проверить настройки драйверов.

При возникновении проблем важно тщательно проанализировать их причины и принять меры по устранению. Это поможет повысить надежность и точность работы станка.

Фрезерный станок по металлу с ЧПУ своими руками + Фото 10

В нынешнее время существует огромное количество приспособлений и станков, которые осуществляют фрезеровочную деятельность. Можно обрабатывать практически все металлы, которые пригодны для тех или иных работ. Можно купить новый инструмент, а можно собрать точно такой же своими руками. Но двигатель прогресса шагает вперёд. Вместе с тем, использование простого ручного станочка становится нецелесообразным. На сегодняшний день, всё технологическое оборудование оснащено числовым программным обеспечением. Ниже будет представлена информация о фрезерном оборудовании по металлу с ЧПУ.

Общие понятия

Автоматическое управление консолью с фрезой или порталом с фрезером позволяет получить самые точные детали из металла, сделать различные пазы, отверстия, обработка сложных контуров и многое другое. Как правило, под обработку попадает чёрный и цветной металл. Для обработки металлических изделий используют различные фрезы.

Совет: Для обработки металла более большой толщины следует собирать конструкцию прочнее, чтобы не допустить поломки оборудования!

Предназначение

Прямое назначение фрезеровочного оборудования — это обработка металла и изготовление различных металлических деталей и изделий. Существует огромное множество агрегатов для фрезерной обработки металла. Однако, различные модификации фрезерных установок, будь то на производстве или в домашних условиях, работают по одинаковому принципу. А также имеют очень похожие конструкции. Ниже мы рассмотрим все разновидности такого оборудования.

Разновидность

Стационарный фрезерный станок с ЧПУ

Бытовой фрезерный станок по металлу с ЧПУ

Настольный фрезерный станок с ЧПУ

Самодельный фрезерный станок по металлу с ЧПУ

Станки по обработке металла различаются на несколько категорий:

Стационарное оборудование

Располагается на производствах и предназначено для масштабного производства.

Как правило, имеют огромный вес и размеры конструкции. Такие приспособления способны обрабатывать толстый металл больших размеров.

Бытовое оборудование

В готовом виде, которые можно с лёгкостью приобрести в интернет — магазине. В основном применяются в быту, для изготовления тех или иных, необходимых изделий или деталей. Имеют небольшие размеры, что даёт возможность расположить такой инструмент в любом месте. Такие приспособления способны производить мелкие детали, для каких — либо механизмов. Для работы используется не толстый материал, чтобы добиться более точной обработки.

Настольные

Такой вид станков применяется как на производствах, так и в быту. Имеют преимущественно малые размеры и не подходят для обработки толстых материалов. В отличие от бытовых станков, на данном станочке можно обрабатывать чуть более толстый материал. Однако размеры заготовок не должны превышать размеры рабочего стола, чтобы фреза или шпиндель могли свободно передвигаться по всей площади обрабатываемой заготовки.

За счёт жёсткой конструкции, есть возможность производства серийными партиями. При этом качество получаемой продукции будет замечательным.

Самодельные

прототипы бытовых и настольных, созданные из подручных средств, что существенно экономит семейный бюджет, а также установочное место. Такие приспособления способны заменить бытовые станки. Обработка металла целиком и полностью зависит от жёсткости всей конструкции. С помощью такого аппарата можно изготовить различные детали, предназначенные для механизмов, сделать отверстия в заготовке и многое другое. В домашнем пользовании такой инструмент незаменим.

Совет: В не зависимости от выбранной модели, необходимо определиться, что вы будете делать на этом станке, какой материал будете обрабатывать. В зависимости от этого следует подумать о жёсткости конструкции!

Теперь, когда вы имеете хоть какое — нибудь представление о таком оборудовании, можно рассмотреть конструкцию и сборку самодельного фрезерного станка. Если бюджет ограничен, то достаточно подобрать подходящие элементы для вашего детища и заказать электронику для полноценной работы.

Если же у вас есть компьютер, достаточно будет установить профессиональную программу для направленной работы. Эти программы существуют в свободном доступе на просторах интернета. Самые распространённые программы — это:

1. Mach4
2. ArtCAM
3. Machine
4. Kcam4

Это ещё не все программы. Их очень много.

Конструкция самодельного станка по металлу ЧПУ

Основные детали фрезерного станка по металлу с ЧПУ

Основные элементы такого станка перечислены на фото. Перечислим их:

ШВП оси Z — шарико — винтовая передача

Предназначена такая передача для конвертирования вращательных движений в возвратно — поступательные движения и в обратном направлении.

Вертикальные направляющие

Предназначены для осуществления движения портала со шпинделем по вертикали.

Поперечные направляющие

Предназначены для движения рабочего стола вправо и влево.

Продольные направляющие

Они располагаются непосредственно на станине станка и позволяют двигаться по ним рабочему столу и всей колонне.

Колонна, как правило, в этом элементе станка располагается противовес, который предназначен для компенсации веса шпиндельного узла.

Основание

Самая главная часть станочного оборудования, на котором располагается вся оснастка.

Шпиндель

Рабочая часть узла, которая, посредством закреплённой в нём фрезы, производит обработку металлических заготовок.

Рабочий стол

Это плоскость, на которой непосредственно производятся фрезеровочные работы.

Как правило, на таких станках ещё используют систему охлаждения фрезеровочного инструмента, которая предназначена для предотвращения перегрева фрезы и шпиндельного узла.

Теперь зная конструкцию основных элементов агрегата, можно рассмотреть принципы работы станочного узла.

Совет: Для экономии вашего бюджета, при создании собственноручных фрезерных, можно брать принтерные каретки.

Принцип работы

Как уже говорилось, любой фрезерный станок, оснащённый программным обеспечением, работает непосредственно по командам, посылаемым с компьютера. Всё чаще используют электронику фирмы Arduino. Специальная программа, в которой создаётся будущее изделие, с точностью и наоборот рассчитывается в специальные G — коды, в свою очередь которые распознаёт контроллер и распределяет сигналы на шаговые двигатели. ШГ (шаговые двигатели) по заданной программе перемещают шпиндель или фрезер по нескольким плоскостям, проектируя на заготовке заданную деталь посредством фрезы.

Как видно, процесс этот довольно не сложный. Главное произвести правильную сборку и установку, а также программного управления и электроники. Рассмотрим ниже процесс сборки фрезеровочного аппарата.

Совет: В процессе сборки, одним из главных процессов, за которым необходимо следить, является скольжение по направляющим. Ведь если не обеспечить плавного скольжения, что происходит при неправильной сборке, можно сломать станок при запуске или испортить все металлические заготовки.

Сборка по чертежам своими руками

Начало сборки фрезерного станка

Промежуточный этап сборки

Заключительный этап сборки

Рассмотрим схему с размерами и разберёмся, какие элементы и куда крепятся, а также как сделать самодельный станок своими руками. Кстати, полную инструкцию по сборке можно скачать бесплатно здесь. Разберём основные этапы сборки:

Начало сборки

Первым и главным этапом сборки вашего агрегата является сборка станины. Ведь именно на ней должен располагаться станок и его комплектующие элементы. К ним относится станина, направляющие и крепёжные элементы. Главное убедиться, что станина имеет довольно прочный каркас и стоит прочно на плоской поверхности.

Промежуточный этап сборки

В этом этапе производится установка консоли фрезера, колонны, шаговых двигателей и остальных направляющих. В данном процессе главное, чтобы скольжение по направляющим было гладким и плавным. А также, необходимо проверить работу и крепление всех механизмов. После этого можно смело переходить к следующему этапу сборки. В инструкции будет наглядно показано, какие детали, какое их количество будет необходимо для данного этапа сборки.

Заключительный этап

На данном этапе проверяется работоспособность всего фрезерного узла в целом. Скольжение по направляющим, работа шаговых двигателей и т.д. По завершении сборки важным и неотъемлемым этапом является установка электроники на станок.

Установка контроллера и программного обеспечения на компьютер

Схема контроллера представлена ниже. На ней представлена полная цепочка разветвлений от контроллера к шаговым двигателям, к компьютеру, к различным датчикам.

Схема контроллера

После того, как все вышеуказанные этапы успешно пройдены, можно приступать к первому запуску станочного оборудования и первому пропуску металлической заготовки.

Наладка оборудования

Перед первым запуском необходимо установить все необходимые драйвера и программу на компьютер или ноутбук. Конечно же, программа располагается в свободном доступе в интернете. Поэтому, когда программа установлена на ПК, следует загрузить в неё нужные эскизы для изготовления деталей или необходимых элементов (выемок, пазов, отверстий различных диаметров и многое другое). Когда всё сделано, можно загружать материал на рабочую поверхность и приступить к подбору непосредственного инструмента — фрезы, для последующей обработки металла.

Когда фреза подобрана, можно проводить первый прогон на вашем станочке.

Совет: При обработке металла, необходимо задать тонкое снятие металлического слоя, чтобы не сжечь фрезу и материал.

Когда всё выполнено, можно смело начинать работать на вашем изобретении. Однако, без соблюдения правил безопасности ни в коем случае нельзя даже притрагиваться к станку без ознакомления правил и техники безопасности.

Техника безопасности

Все правила и техники безопасности одинаковы, однако, при работе с металлом они должны быть особенным. Рассмотрим их ниже:

• При работе с металлом самым главным средством защиты является защита от металлической стружки, чтобы она случайно не попала в глаза.
• Нельзя допускать перегрева фрезерного узла, в противном случае она может разлететься и причинить серьёзный вред вашему здоровью.
• Строго настрого должна присутствовать система охлаждения фрезы.
• Вся электроника и станок должны иметь заземление.
• Дети не должны находиться в свободном доступе к станку, ведь если станок будет работать, стружка может отскочить в лицо ребёнка.
• В электрической сети должны присутствовать автоматические пакеты, чтобы предотвратить пожар при коротком замыкании.

Полный список всех правил безопасности можно найти в интернете. Задав соответствующий запрос в поисковой строке.

Видео обзоры

обзор фрезерного станка с ЧПУ по металлу

Видео обзор по сборке

Видео обзор бюджетного примера

Видео обзор изготовления изделий на станке с ЧПУ

Фрезерный станок с ЧПУ по металлу своими руками: чертежи, схемы

Содержание статьи:

Фрезерный станок с ЧПУ может стать замечательным помощником в мелком производстве или домашнем ремонте. Стоимость заводских фрезерных станков с ЧПУ (cnc) достаточно высока, поэтому некоторые умельцы успешно создают их своими руками по уникальным чертежам.

Сделать самодельный cnc станок своими руками непросто, иногда на это уходит несколько месяцев.

Конструкция станка

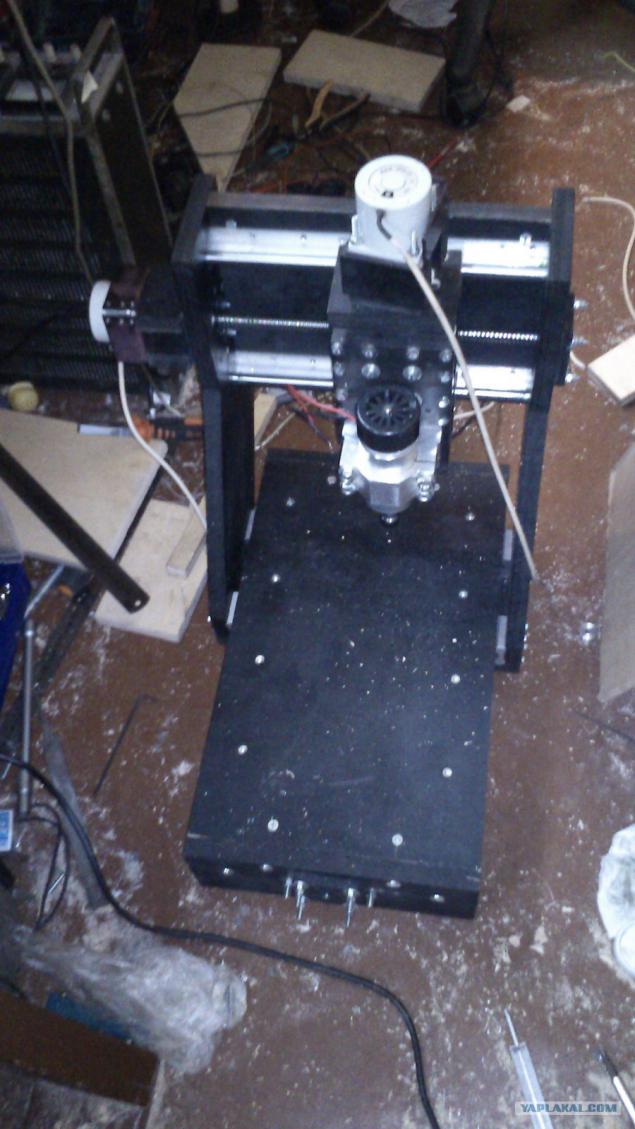

самодельный фрезер с ЧПУ

Станину для самодельного фрезерного станка по металлу проще всего сделать из трубы квадратного сечения 80 х 80 мм, достаточно низкой. Небольшая высота делает устройство достаточно устойчивым, предотвращает вибрацию. Подставка для фиксации направляющих также изготавливается из прямоугольной металлической трубы 60 х 20 мм. Станина выполняется на болтовых креплениях, так как сварные соединения деформируют конструкцию. Болтовые крепления позволяют выставить устройство точно по уровню, площадь соприкосновения велика, крепление надежно и достаточно жестко, без люфтов.

Размер рабочего поля самодельного станка надо сделать от 32 х 35 см. Длина направляющих валов по У и Х — 1,6 см, по Z — 1 см.

Направляющие лучше всего сделать профильными, в противном случае по оси Х они будут прогибаться.

Подшипники скольжения лучше выбирать промышленные, пусть и самые недорогие. Их использование уменьшит вероятность люфтов.

Ось Z устанавливается на винтовой передаче, так как она достаточно тяжела. Чтобы передавать кручение на ходовой винт от оси Z используется зубчатый ремень шириной 10 мм. Подобная схема позволяет уменьшить биения и облегчить размещение шагового мотора относительно винта хода. Уменьшается вес станка и экономится пространство по вертикали.

Сама ось выполняется из алюминиевой плиты, а позади нее устанавливаются два шаговых мотора. Их назначение — передача кручения на винт оси Z посредством зубчатого ремня, другой двигатель ремнем передает движение по оси Х. Ходовой винт оси Z можно сделать из строительной шпильки.

Если вместо ремня сделать в чертеже винтовую передачу, повысится скорость до 850 оборотов в минуту и точность самодельного cnc станка. Но такая конструкция получается значительно дороже.

Если планируется водяное охлаждение шпинделя, следует предусмотреть и водяную помпу, а также комплект резиновых трубочек.

Двигатель и программное обеспечение

схема блока управления

Для самодельного фрезерного станка с ЧПУ (их называют еще cnc) подойдет шаговый двигатель с крутящим моментом от 18 кг\см. Такого мотора достаточно для шпинделя с мощностью 1,5 киловатта. Обрабатывать получится детали из мягких металлов и простых работ по углеродистой стали.

Контроллер, частотный конвектор и материнскую плату можно установить в единый защитный короб. Хотя многие боятся помех, они наблюдаются достаточно редко. Подобный центр управления в жаркую погоду подвержен перегреву!

Фрезерные станки с ЧПУ, собранные своими руками по чертежам, работают под руководством Linux. Некоторые драйвера придется написать своими руками, например, для шагового двигателя с микрошаговым режимом. Контроллеры с выходом USB не работают под управлением Linux, это следует учитывать при их подборе. Покупать нужно четырехосный контроллер и сделать соответствующие настройки.

Готовый набор для сборки станка

станок, собранный из набора

Большинство мастеров, собирающих станок своими руками, сталкиваются с необходимостью приобретения многих готовых деталей. В результате цена самодельного устройства может превысить заводскую. Процесс самостоятельной сборки весьма длителен, а результат часто разочаровывает. Нередко умельцы переделывают по нескольку раз станки, собранные без чертежей и расчетов, доводя их работу до желаемого стандарта.

Существует возможность за один рабочий день с помощью гаечного ключа и отвертки сделать своими руками фрезер с ЧПУ, используя готовый набор — своего рода простой конструктор для взрослых, содержащий абсолютно все детали и чертежи. Набор — это гарантия высокого качества будущего станка.

Устройство и испытание самодельного фрезера:

Примеры чертежей и самодельных моделей

чертежи и изготовление своими руками

На чтение 6 мин. Просмотров 2.7k. Опубликовано 11.10.2018 Обновлено 28.07.2019

Многие мастера часто задумываются над тем, чтобы собрать самодельный ЧПУ станок. Он обладает рядом преимуществ и позволит решить большое количество задач более качественно и быстро.

осуществляют фрезеровку и резку практически всех материалов. В связи с этим соблазн изготовления подобного устройства достаточно велик. Может уже пришло время взять все в свои руки и пополнить свою мастерскую новым оборудованием?

Назначение фрезерных станков

Станки с числовым программным управлением получили широкое распространение не только в промышленном производстве, но и в частных мастерских. Они позволяют осуществлять плоскую и профильную обработку металла, пластмассы и дерева.

Кроме того, без них не обойтись при выполнении гравировальных и сверлильно-присадочных работах.

Практически любая задача, решаемая с использованием подобных устройств, выполняется на высоком уровне.

При необходимости что-то начертить на плате или деревянной плите, достаточно создать макет в компьютерной программе и с помощью CNC Milling перенести это на изделие. Выполнить подобную операцию вручную в большинстве случаев просто невозможно, особенно если речь идет о высокой точности.

Все профессиональное оборудование данного типа характеризуется высоким уровнем автоматизации и простотой работы. Необходимы лишь базовые навыки работы в специализированных компьютерных программах, чтобы решать несложные задачи обработки материалов.

В то же время даже с ЧПУ справляются с поставленными целями. При должной настройке и использовании качественных узлов, можно добиться от аппарата хорошей точности, минимального люфта и приемлемой скорости работы.

Станок с ЧПУ своими руками

Функциональная схема станка с ЧПУ.

Итак, как сделать данное устройство? Чтобы изготовить станок ЧПУ своими руками, необходимо потратить время на разработку проекта, а также ознакомиться с существующими заводскими моделями. Следуя этим первым и самым простым правилам, удастся избежать самых распространенных ошибок.

Стоит отметить, что фрезеровочный ЧПУ станок – технически сложное устройство с электронными элементами. Из-за этого многие люди полагают, что его невозможно сделать вручную.

Конечно же, данное мнение ошибочно. Однако необходимо иметь в виду, что для сборки понадобится не только чертеж, но и определенный комплект инструментов и деталей. Например, понадобится шаговый двигатель, который можно взять из принтера и т.д.

Следует также учитывать необходимость определенных финансовых и временных затрат. Если подобные проблемы не страшны, тогда изготовить доступный по стоимости и эффективный агрегат с координатным позиционированием режущего инструмента для обработки металла или дерева не составит труда.

Схема

Наиболее трудным этапом ЧПУ по металлу и дереву является выбор оптимальной схемы оборудования. Тут все определяется размерами заготовки и степени ее обработки.

[box type=”fact”]Для бытовых целей лучше отдать предпочтение чертежу небольшого устройства с необходимым набором функций.[/box]

Одним из вариантов может быть конструкция, состоящая из двух кареток, которые будут перемещаться в плоскости. Стальные шлифовальные прутки отлично подойдут в качестве основания. На них крепятся каретки.

Также понадобятся ШД и винты с подшипниками качения, чтобы обеспечить трансмиссию. Управление фрезера с ЧПУ будет осуществляться с помощью программы.

Подготовка

Для автоматизации самодельного фрезерного станка с ЧПУ необходимо максимально продумать электронную часть.

Чертеж самодельного станка.

Ее можно разделить на несколько элементов:

• блок питания, обеспечивающий подачу электроэнергии на ШД и контроллер;
• контроллер;
• драйвер, регулирующий работу подвижных частей конструкции.

Затем, чтобы построить самому станок, необходимо подобрать сборочные детали. Лучше всего использовать подручные материалы. Это поможет максимально уменьшить расходы на инструменты, которые вам понадобятся.

[box type=”info”]Основу обычно делают из дерева, оргстекла или металла. Важно, чтобы во время движения суппортов не возникали колебания. Они приведут к неточной работе аппарата. В связи с этим нужно правильно разработать их конструкцию.[/box]

Вот некоторые советы по выбору деталей:

• в качестве направляющих подойдут прутки диаметром до 12 мм;
• лучшим вариантом для суппорта будет текстолит;
• ШД обычно берут от принтеров;
• блок фиксации фрезы также делается из текстолита.

Инструкция по сборке

После подготовки и выбора деталей можно приступать к сборке фрезеровального агрегата для обработки дерева и металла.

В первую очередь следует еще раз проверить все комплектующие и удостовериться в правильности их размеров.

Схема устройства ЧПУ.

Порядок выполнения действий при сборке выглядит приблизительно следующим образом:

• установка направляющих суппорта, их крепление к боковым поверхностям конструкции;
• притирка суппортов в результате их перемещения до тех пор, пока не удастся добиться плавного хода;
• затяжка болтов;
• установка компонентов на основании устройства;
• закрепление ходовых винтов с муфтами;
• крепление к винтам муфт шаговых двигателей.

Всю электронную составляющую следует расположить в отдельном блоке. Таким образом, вероятность сбоя во время работы будет сведена к минимуму. Подобный вариант размещения электроники можно назвать лучшей конструкцией.

Особенности работы

После того, как с ЧПУ был собран своими руками, можно приступать к испытаниям.

Контролировать действия станка будет программное обеспечение. Его необходимо выбирать правильно. В первую очередь важно, чтобы программа была рабочей. Во-вторых, она должна максимально реализовывать все возможности оборудования.

Кинематическая схема работы устройства.

В ПО должны содержаться все необходимые драйверы для контроллеров.

Начинать следует с несложных программ. При первых запусках необходимо следить за каждым проходом фрезы, чтобы убедиться в правильности обработке по ширине и глубине. Особенно важно проконтролировать трехмерные варианты подобных устройств.

Итог

Устройства для обработки дерева с числовым программным управлением имеют в своей конструкции различную электронику. Из-за этого, на первый взгляд, может показаться, что подобное оборудования очень трудно изготовить самостоятельно.

На самом деле ЧПУ своими руками – посильная задача для каждого. Достаточно просто поверить в себя и в свои силы, и тогда можно стать обладателем надежного и эффективного фрезеровального станка, который станет гордостью любого мастера.

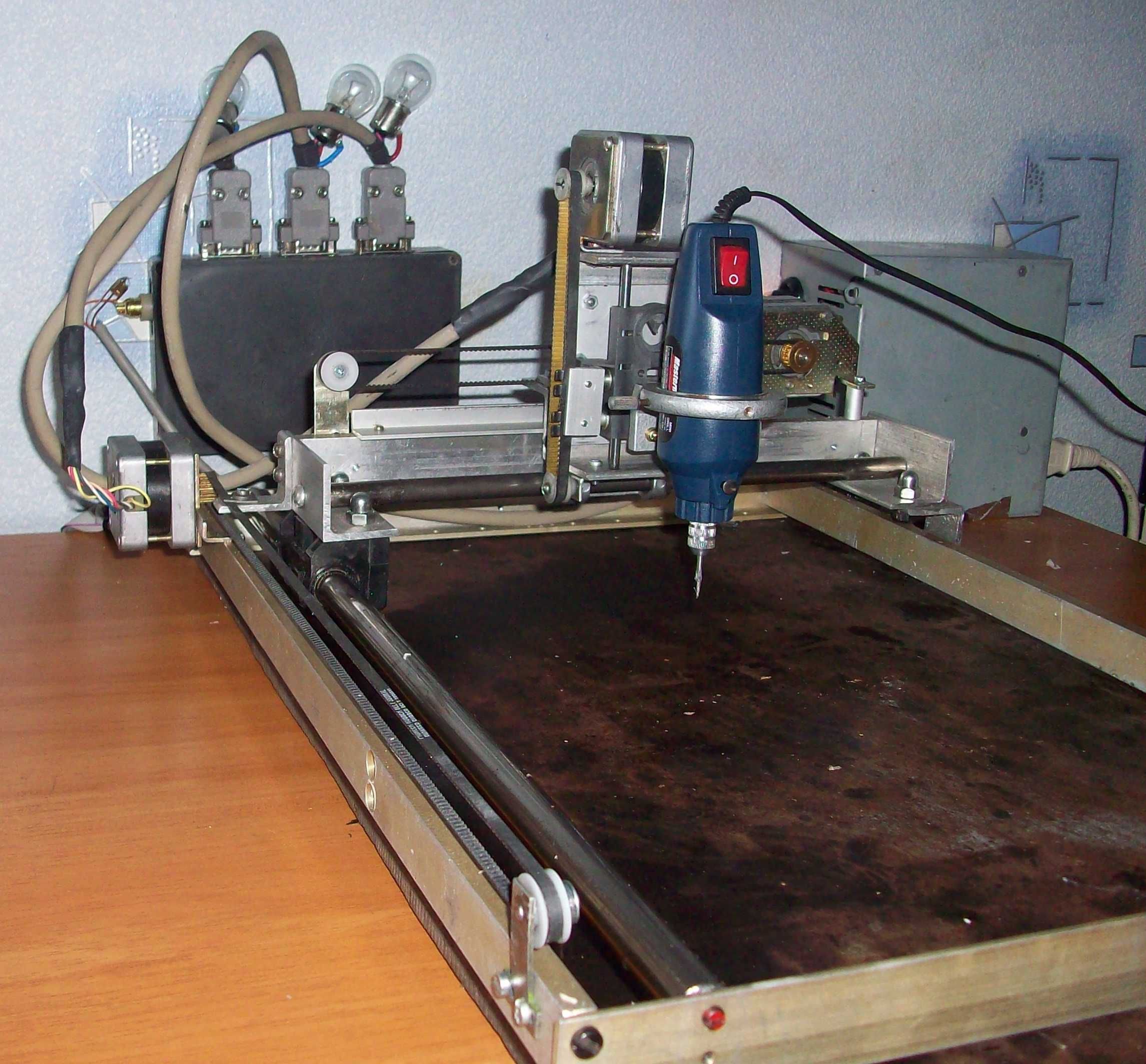

Самодельный ЧПУ станок. – своими руками Станок с ЧПУ

Самодельный чпу станок.Конструкция оси Y.

Самодельный чпу станок я сделал из профильных труб 80х40. Схема чпу станка тоже сделана мной. Можно посмотреть видео на канале железкин.Таким образом я достиг большей жёсткости портала Х. Конструкция по оси Y не представляет сложности. Потому что я описываю в своей статье весь процесс сборки рамы. Поэтому всё понятно как сделать такой станок буквально на коленке. И так первым делом надо нарезать профиль для чпу по размеру.

Профиль для рамы



Прикрутить (для того чтобы не повело после сварки) поперечины две штуки (на фото одна), после чего обварить и болт выкрутить.

Прикрутил поперечины



После того как обварен профиль основания, надо поставить два профиля 30х30 сверху и обварить.

верхние поперечины

После обваривания верхнего профиля, я вырезал с передней части отрезок. (смотрите на фото ниже). Так я его ставил целиком для того, чтобы профиль был приварен ровно.

Установить сверху профиль

И после этого я примеряю портал Х на свой самодельный чпу станок. Но перед этим ставлю рельсы для чпу.Так как лишний отрезок профиля вырезал. И теперь ничего не мешает.

Отверстия в профиле я закрываю металлом и обвариваю. Потому что отверстия выглядят не очень красиво. После того как я завершил все сварочные работы, я буду зашлифовывать все сварные швы. Потому что они не красиво выглядят.

Теперь я поставлю подшипники для чпу станка, и винт ШВП 1204.

На фото ниже видно под подшипником KP008 (передняя часть) я установил подкладку. Потому что она нужна  для выравнивания подшипников по высоте. Так как высота переднего и заднего подшипника разная.

Я сделал эту подкладку из дюраля толщиной 3 мм. Смотрите фото ниже.

Подкладка под подшипник.                                                                     Чертёж.Вид на подшипник







                                       Крупным планом.

Соединение с порталом Х

Когда установлены рельсы, можно поставить портал. Корпус гайки ШВП соединяю с порталом Х (на портале отверстия ещё не просверлены) потому что сверлить буду по месту.



Место соединения корпуса гайки швп с порталом Х.



Соединение с порталом Х. Я так же привёл чертёж соединительной пластины в статье Портал  станка с ЧПУ. (Х)

Так выглядит соединительная пластина с порталомРазмер соединяющего узла с порталом Х

После того как я завершил все работы по соединению портала, можно переходить к другой работе.

Узлы креплений ЧПУ станка.

Для того чтобы работа была последовательной, я перехожу к работе по креплению шаговых двигателей. Так как этот узел имеет важное значение, поэтому я сделал крепёж из стали толщиной 2мм.

Основы для установки креплений шаговых двигателей.Левая и правая части одинаковые.

Я вырезал две стальные заготовки, размер которых указан на чертеже в верхней части. Так как обе части одинаковые, я указал размер только на одну заготовку. И теперь на эти пластины я буду устанавливать крепление для шаговых двигателей. Но можно обойтись и без дополнительного переходного крепления. Потому что я для установки двигателей уже изготовил дополнительное крепление, я и буду его использовать. Потому что оно предусматривает возможность установки двигателей двух типов. Так как моём случае установлены два шаговых двигателя на один драйвер (двигатели Nema 17).

Переходное крепления я сделал из дюраля толщиной 3 мм. Для оси Y я изготовил два таких переходных крепления. Но можно установить такие же крепежи и на другие оси. Смотрите фото ниже текста.

Крепёж для шаговых по YЗадняя часть с установленным креплением.

Фото крепление Nema 17

Крепление двигателя на переходном крепеже

Теперь снимаю все детали и окрашиваю раму и те детали, которые не покрашены. Потому что потом покрасить будет проблемно. Фото ниже. Сборка фрезерного станка с чпу.

Покраска станка с чпу

После того как станок я покрасил, начинаю сборку. На фото, которое размещено ниже вы можете посмотреть на мой самодельный чпу станок.

Предварительная сборка.

Конструкцию стола я привожу в следующей статье. В статье  самодельный чпу станок-как сделать стол для станка чпу.

Ножки для станка.

Для конструкции в качестве ножек я буду использовать крышки от зубной пасты. Но вполне возможно использование и других подходящих материалов.

Ножки станка сделаны из крышек зубной пасты.Верхняя часть тюбика пасты отрезана.

В заключении хочу сказать, что если что то не понятно я отвечу на все ваши вопросы. Задавайте свой вопрос в комментариях или пишите в личку. Смотрите видео на канале железкин в Ютуб. Так же там есть видео циклон для пылесоса. Это ажно, иметь пылеудаление ЧПУ. На сайте есть статья как сделать циклон. Можете почитать.

Фрезерный станок с чпу своими руками, самодельный чпу, чертежи

Самодельный чпу станок я сделал из профильных труб 80х40. Схема чпу станка тоже сделана мной. Можно посмотреть видео на канале железкин.Таким образом я достиг большей жёсткости портала Х.

Конструкция по оси Y не представляет сложности. Потому что я описываю в своей статье весь процесс сборки рамы. Поэтому всё понятно как сделать такой станок буквально на коленке.

И так первым делом надо нарезать профиль для чпу по размеру.

Профиль для рамы

Прикрутить (для того чтобы не повело после сварки) поперечины две штуки (на фото одна), после чего обварить и болт выкрутить.

Прикрутил поперечины

После того как обварен профиль основания, надо поставить два профиля 30х30 сверху и обварить.

верхние поперечины

После обваривания верхнего профиля, я вырезал с передней части отрезок. (смотрите на фото ниже). Так я его ставил целиком для того, чтобы профиль был приварен ровно.

Установить сверху профиль

И после этого я примеряю портал Х на свой самодельный чпу станок. Но перед этим ставлю рельсы для чпу. Так как лишний отрезок профиля вырезал. И теперь ничего не мешает.

Отверстия в профиле я закрываю металлом и обвариваю. Потому что отверстия выглядят не очень красиво. После того как я завершил все сварочные работы, я буду зашлифовывать все сварные швы. Потому что они не красиво выглядят.

Теперь я поставлю подшипники для чпу станка, и винт ШВП 1204.

На фото ниже видно под подшипником KP008 (передняя часть) я установил подкладку. Потому что она нужна  для выравнивания подшипников по высоте. Так как высота переднего и заднего подшипника разная.

Я сделал эту подкладку из дюраля толщиной 3 мм. Смотрите фото ниже.

Подкладка под подшипник.                                                                     Чертёж.Вид на подшипник

Соединение с порталом Х

Когда установлены рельсы, можно поставить портал. Корпус гайки ШВП соединяю с порталом Х (на портале отверстия ещё не просверлены) потому что сверлить буду по месту.

Место соединения корпуса гайки швп с порталом Х.

Соединение с порталом Х. Я так же привёл чертёж соединительной пластины в статье Портал  станка с ЧПУ. (Х)

Так выглядит соединительная пластина с порталомРазмер соединяющего узла с порталом Х

После того как я завершил все работы по соединению портала, можно переходить к другой работе.

Узлы креплений ЧПУ станка

Для того чтобы работа была последовательной, я перехожу к работе по креплению шаговых двигателей. Так как этот узел имеет важное значение, поэтому я сделал крепёж из стали толщиной 2мм.

Основы для установки креплений шаговых двигателей.Левая и правая части одинаковые.

Я вырезал две стальные заготовки, размер которых указан на чертеже в верхней части. Так как обе части одинаковые, я указал размер только на одну заготовку. И теперь на эти пластины я буду устанавливать крепление для шаговых двигателей.

Но можно обойтись и без дополнительного переходного крепления. Потому что я для установки двигателей уже изготовил дополнительное крепление, я и буду его использовать. Потому что оно предусматривает возможность установки двигателей двух типов.

Так как моём случае установлены два шаговых двигателя на один драйвер (двигатели Nema 17).

Переходное крепления я сделал из дюраля толщиной 3 мм. Для оси Y я изготовил два таких переходных крепления. Но можно установить такие же крепежи и на другие оси. Смотрите фото ниже текста.

Крепёж для шаговых по YЗадняя часть с установленным креплением.

Фото крепление Nema 17

Крепление двигателя на переходном крепеже

Теперь снимаю все детали и окрашиваю раму и те детали, которые не покрашены. Потому что потом покрасить будет проблемно. Фото ниже. Сборка фрезерного станка с чпу.

Покраска станка с чпу

После того как станок я покрасил, начинаю сборку. На фото, которое размещено ниже вы можете посмотреть на мой самодельный чпу станок.

Предварительная сборка.

Конструкцию стола я привожу в следующей статье. В статье  самодельный чпу станок-как сделать стол для станка чпу.

Ножки для станка

Для конструкции в качестве ножек я буду использовать крышки от зубной пасты. Но вполне возможно использование и других подходящих материалов.

Ножки станка сделаны из крышек зубной пасты.Верхняя часть тюбика пасты отрезана.

В заключении хочу сказать, что если что то не понятно я отвечу на все ваши вопросы.

Задавайте свой вопрос в х или пишите в личку. Смотрите видео на канале железкин в Ютуб. Так же там есть видео циклон для пылесоса. Это ажно, иметь пылеудаление ЧПУ.

На сайте есть статья как сделать циклон. Можете почитать.

Источник: https://worksam.ru/samodelnyj-chpu-stanok/

Простой и недорогой 3-х осевой станок с ЧПУ своими руками

• Целью этого проекта является создание настольного станка с ЧПУ. Можно было купить готовый станок, но его цена и размеры меня не устроили, и я решил построить станок с ЧПУ с такими требованиями:
  — использование простых инструментов (нужен только сверлильный станок, ленточная пила и ручной инструмент)
  — низкая стоимость (я ориентировался на низкую стоимость, но всё равно купил элементов примерно на $600, можно значительно сэкономить, покупая элементы в соответствующих магазинах)
  — малая занимаемая площадь(30″х25″)
  — нормальное рабочее пространство (10″ по оси X, 14″ по оси Y, 4″ по оси Z)
  — высокая скорость резки (60″ за минуту)
  — малое количество элементов (менее 30 уникальных)
  — доступные элементы (все элементы можно купить в одном хозяйственном и трех online магазинах)
• — возможность успешной обработки фанеры
• Станки других людей
• Вот несколько фото других станков, собравших по данной статье

Фото 1 – Chris с другом собрал станок, вырезав детали из 0,5″ акрила при помощи лазерной резки.  Но все, кто работал с акрилом знают, что лазерная резка это хорошо, но акрил плохо переносит сверление, а в этом проекте есть много отверстий. Они сделали хорошую работу, больше информации можно найти в блоге Chris’a. Мне особенно понравилось изготовление 3D объекта при помощи 2D резов.

Фото 2 — Sam McCaskill сделал действительно хороший настольный станок с ЧПУ. Меня впечатлило то, что он не стал упрощать свою работу и вырезал все элементы вручную. Я впечатлён этим проектом.

Фото 3 — Angry Monk’s использовал детали из ДМФ, вырезанные при помощи лазерного резака и двигатели с зубчато-ремённой передачей, переделанные в двигатели с винтом.

Фото 4 — Bret Golab’s собрал станок и настроил его для работы с Linux CNC (я тоже пытался сделать это, но не смог из-за сложности). Если вы заинтересованы его настройками, вы можете связаться с ним. Он сделал великую работу!

Характеристики станка

Боюсь что у меня недостаточно опыта и знаний, чтобы объяснять основы ЧПУ, но на форуме сайта CNCZone. com есть обширный раздел, посвященный самодельным станкам, который очень помог мне.

1. Резак: Dremel или Dremel Type Tool
2. Параметры осей:
3. Ось X
   Расстояние перемещения: 14″
   Привод: Зубчато-ременная передача
   Скорость: 60″/мин
   Ускорение: 1″/с2
   Разрешение: 1/2000″
4. Импульсов на дюйм: 2001
5. Ось Y
   Расстояние перемещения: 10″
   Привод: Зубчато-ременная передача
   Скорость: 60″/мин
   Ускорение: 1″/с2
   Разрешение: 1/2000″
6. Импульсов на дюйм: 2001
7. Ось Z (вверх-вниз)
   Расстояние перемещения: 4 »
   Привод: Винт
   Ускорение: .2″/с2
   Скорость: 12″/мин
   Разрешение: 1/8000 «
8. Импульсов на дюйм: 8000

Необходимые инструменты

Я стремился использовать популярные инструменты, которые можно приобрести в обычном магазине для мастеров.

• Электроинструмент:
  — ленточная пила или лобзик
  — сверлильный станок (сверла 1/4″, 5/16″, 7/16″, 5/8″, 7/8″, 8мм (около 5/16″)), также называется Q
  — принтер
• — Dremel или аналогичный инструмент (для установки в готовый станок).
• Ручной инструмент:
  — резиновый молоток (для посадки элементов на места)
  — шестигранники (5/64″, 1/16″)
  — отвертка
  — клеевой карандаш или аэрозольный клей
• — разводной ключ (или торцевой ключ с трещоткой и головкой 7/16″)

Необходимые материалы

В прилагаемом PDF файле (CNC-Part-Summary.pdf) предоставлены все затраты и информация о каждом элементе. Здесь предоставлена только обобщенная информация.

1. Листы — $ 20
   -Кусок 48″х48″ 1/2″ МДФ (подойдет любой листовой материал толщиной 1/2″ Я планирую использовать UHMW в следующей версии станка, но сейчас это выходит слишком дорого)
2. -Кусок 5″x5″ 3/4″ МДФ (этот кусок используется в качестве распорки, поэтому можете брать кусок любого материала 3/4″)

Двигатели и контроллеры — $ 255
-О выборе контроллеров и двигателей можно написать целую статью. Коротко говоря, необходим контроллер, способный управлять тремя двигателями и двигатели с крутящим моментом около 100 oz/in. Я купил двигатели и готовый контроллер, и всё работало хорошо.

Аппаратная часть — $ 275
-Я купил эти элементы в трех магазинах. Простые элементы я приобрёл в хозяйственном магазине, специализированные драйвера я купил на McMaster Carr (http://www.mcmaster.com), а подшипники, которых надо много, я купил у интернет-продавца, заплатив $40 за 100 штук (получается довольно выгодно, много подшипников остается для других проектов).

Программное обеспечение — (бесплатно)
-Необходима программа чтобы нарисовать вашу конструкцию (я использую CorelDraw), и сейчас я использую пробную версию Mach4, но у меня есть планы по переходу на LinuxCNC (открытый контролер станка, использующий Linux)

Головное  устройство  — (дополнительно)
-Я установил Dremel на свой станок, но если вы интересуетесь 3D печатью (например RepRap) вы можете установить свое устройство.

Печать шаблонов

У меня был некоторый опыт работы лобзиком, поэтому я решил приклеить шаблоны. Необходимо распечатать PDF файлы с шаблонами, размещенными на листе, наклеить лист на материал и вырезать детали.

Имя файла и материал:
Всё: CNC-Cut-Summary.pdf
0,5″ МДФ (35 8.5″x11″ листов с шаблонами): CNC-0.5MDF-CutLayout-(Rev3).pdf
0,75″ МДФ: CNC-0.75MDF-CutLayout-(Rev2).pdf
0,75″ алюминиевая трубка: CNC-0.75Alum-CutLayout-(Rev3).pdf

• 0,5 «MDF (1 48″x48» лист с шаблонами): CNC-(One 48×48 Page) 05-MDF-CutPattern.pdf
• Примечание: Я прилагаю рисунки CorelDraw в оригинальном формате (CNC-CorelDrawFormat-CutPatterns (Rev2) ZIP) для тех, кто хотел бы что то изменить.

Примечание: Есть два варианта файлов для МДФ 0,5″. Можно скачать файл с 35 страницами 8.5″х11″ (CNC-0.5MDF-CutLayout-(Rev3), PDF), или файл (CNC-(Один 48×48 Page) 05-MDF-CutPattern.pdf) с одним листом 48″x48″для печати на широкоформатном принтере.

Шаг за шагом:
1. Скачайте три PDF-файла с шаблонами.
2. Откройте каждый файл в Adobe Reader
3. Откройте окно печати
4. (ВАЖНО) отключите Масштабирование страниц.

5. Проверьте, что файл случайно не масштабировался. Первый раз я не сделал это, и распечатал всё в масштабе 90%, о чем сказано ниже.

Наклеивание и выпиливание элементов

Приклейте распечатаные шаблоны на МДФ и на алюминиевую трубу. Далее, просто вырезайте деталь по контуру.

Как было сказано выше, я случайно распечатал шаблоны в масштабе 90%, и не заметил этого до начала выпиливания. К сожалению, я не понимал этого до этой стадии.

Я остался с шаблонами в масштабе 90% и, переехав через всю страну, я получил доступ к полноразмерному ЧПУ. Я не выдержал и вырезал элементы при помощи этого станка, но не смог просверлить их с обратной стороны.

Именно поэтому все элементы на фотографиях без кусков шаблона.

Сверление

Я не считал сколько именно, но в этом проекте используется много отверстий. Отверстия, которые сверлятся на торцах особенно важны, но не пожалейте времени на них, и использовать резиновый молоток вам придется крайне редко.

Места с отверстиями в накладку друг на друга это попытка сделать канавки. Возможно, у вас есть станок с ЧПУ, на котором это можно сделать лучше.

Сборка

Если вы дошли до этого шага, то я поздравляю вас! Глядя на кучу элементов, довольно сложно представить, как собрать станок, поэтому я постарался сделать подробные инструкции, похожие на инструкции к LEGO. (прилагаемый  PDF CNC-Assembly-Instructions.pdf). Довольно интересно выглядят пошаговые фотографии сборки.

Готово!

Станок готов! Надеюсь, вы сделали и запустили его. Я надеюсь, что в статье не упущены важные детали и моменты. Вот видео, в котором показано вырезание станком узора на розовом пенопласте.

• Оригинал статьи
• Прикрепленные файлы:

Источник: https://cxem.net/master/60.php

Самодельный ЧПУ станок по дереву и металлу: чертежи и изготовление своими руками

Многие мастера часто задумываются над тем, чтобы собрать самодельный ЧПУ станок. Он обладает рядом преимуществ и позволит решить большое количество задач более качественно и быстро.

Домашние станки осуществляют фрезеровку и резку практически всех материалов. В связи с этим соблазн изготовления подобного устройства достаточно велик. Может уже пришло время взять все в свои руки и пополнить свою мастерскую новым оборудованием?

Назначение фрезерных станков

Станки с числовым программным управлением получили широкое распространение не только в промышленном производстве, но и в частных мастерских. Они позволяют осуществлять плоскую и профильную обработку металла, пластмассы и дерева.

Кроме того, без них не обойтись при выполнении гравировальных и сверлильно-присадочных работах.

Практически любая задача, решаемая с использованием подобных устройств, выполняется на высоком уровне.

При необходимости что-то начертить на плате или деревянной плите, достаточно создать макет в компьютерной программе и с помощью CNC Milling перенести это на изделие. Выполнить подобную операцию вручную в большинстве случаев просто невозможно, особенно если речь идет о высокой точности.

Все профессиональное оборудование данного типа характеризуется высоким уровнем автоматизации и простотой работы. Необходимы лишь базовые навыки работы в специализированных компьютерных программах, чтобы решать несложные задачи обработки материалов.

В то же время даже самодельные станки с ЧПУ справляются с поставленными целями. При должной настройке и использовании качественных узлов, можно добиться от аппарата хорошей точности, минимального люфта и приемлемой скорости работы.

Станок с ЧПУ своими руками

Функциональная схема станка с ЧПУ.

Итак, как сделать данное устройство? Чтобы изготовить станок ЧПУ своими руками, необходимо потратить время на разработку проекта, а также ознакомиться с существующими заводскими моделями. Следуя этим первым и самым простым правилам, удастся избежать самых распространенных ошибок.

Стоит отметить, что фрезеровочный ЧПУ станок – технически сложное устройство с электронными элементами. Из-за этого многие люди полагают, что его невозможно сделать вручную.

Конечно же, данное мнение ошибочно. Однако необходимо иметь в виду, что для сборки понадобится не только чертеж, но и определенный комплект инструментов и деталей. Например, понадобится шаговый двигатель, который можно взять из принтера и т.д.

Следует также учитывать необходимость определенных финансовых и временных затрат. Если подобные проблемы не страшны, тогда изготовить доступный по стоимости и эффективный агрегат с координатным позиционированием режущего инструмента для обработки металла или дерева не составит труда.

Схема

Наиболее трудным этапом изготовления станка ЧПУ по металлу и дереву является выбор оптимальной схемы оборудования. Тут все определяется размерами заготовки и степени ее обработки.

Одним из вариантов может быть конструкция, состоящая из двух кареток, которые будут перемещаться в плоскости. Стальные шлифовальные прутки отлично подойдут в качестве основания. На них крепятся каретки.

Также понадобятся ШД и винты с подшипниками качения, чтобы обеспечить трансмиссию. Управление фрезера самодельного станка с ЧПУ будет осуществляться с помощью программы.

Подготовка

Для автоматизации самодельного фрезерного станка с ЧПУ необходимо максимально продумать электронную часть.

Чертеж самодельного станка.

Ее можно разделить на несколько элементов:

• блок питания, обеспечивающий подачу электроэнергии на ШД и контроллер;
• контроллер;
• драйвер, регулирующий работу подвижных частей конструкции.

Затем, чтобы построить самому станок, необходимо подобрать сборочные детали. Лучше всего использовать подручные материалы. Это поможет максимально уменьшить расходы на инструменты, которые вам понадобятся.

Вот некоторые советы по выбору деталей:

• в качестве направляющих подойдут прутки диаметром до 12 мм;
• лучшим вариантом для суппорта будет текстолит;
• ШД обычно берут от принтеров;
• блок фиксации фрезы также делается из текстолита.

Инструкция по сборке

После подготовки и выбора деталей можно приступать к сборке фрезеровального агрегата для обработки дерева и металла.

В первую очередь следует еще раз проверить все комплектующие и удостовериться в правильности их размеров.

Порядок выполнения действий при сборке выглядит приблизительно следующим образом:

• установка направляющих суппорта, их крепление к боковым поверхностям конструкции;
• притирка суппортов в результате их перемещения до тех пор, пока не удастся добиться плавного хода;
• затяжка болтов;
• установка компонентов на основании устройства;
• закрепление ходовых винтов с муфтами;
• крепление к винтам муфт шаговых двигателей.

Всю электронную составляющую следует расположить в отдельном блоке. Таким образом, вероятность сбоя во время работы будет сведена к минимуму. Подобный вариант размещения электроники можно назвать лучшей конструкцией.

Особенности работы

После того, как самодельный станок с ЧПУ был собран своими руками, можно приступать к испытаниям.

Контролировать действия станка будет программное обеспечение. Его необходимо выбирать правильно. В первую очередь важно, чтобы программа была рабочей. Во-вторых, она должна максимально реализовывать все возможности оборудования.

Кинематическая схема работы устройства.

В ПО должны содержаться все необходимые драйверы для контроллеров.

Начинать следует с несложных программ. При первых запусках необходимо следить за каждым проходом фрезы, чтобы убедиться в правильности обработке по ширине и глубине. Особенно важно проконтролировать трехмерные варианты подобных устройств.

Итог

Устройства для обработки дерева с числовым программным управлением имеют в своей конструкции различную электронику. Из-за этого, на первый взгляд, может показаться, что подобное оборудования очень трудно изготовить самостоятельно.

На самом деле сделать станок ЧПУ своими руками – посильная задача для каждого. Достаточно просто поверить в себя и в свои силы, и тогда можно стать обладателем надежного и эффективного фрезеровального станка, который станет гордостью любого мастера.

Источник: https://tutsvarka.ru/oborudovanie/samodelnyj-chpu-stanok

Самодельный фрезерный станок с ЧПУ

• Для большинства домашних умельцев изготовление такого агрегата, как фрезерный станок с ЧПУ своими руками— что-то на уровне фантастического сюжета, ведь подобные машины и механизмы представляют собой сложные в проектном, конструктивном и электронном пониманиях устройства.
• Однако, обладая под рукой необходимой документацией, а также требуемыми материалами, приспособлениями, мини-фрезерный самодельный аппарат, укомплектованный ЧПУ, сделать собственноручно вполне возможно.
• Данный механизм выделяется точностью выполняемой обработки, несложностью в управлении механическими и технологическими процессами, а также отличными показателями производительности и качества изделий.

Инновационные машины для фрезерования с блоками на компьютерном управлении предназначается для выполнения сложных рисунков на полуфабрикатах. Конструкция обязана обладать электронной составляющей. В комплексе это позволит по максимуму автоматизировать рабочие процессы.

Для моделирования фрезерных механизмов, первоначально требуется ознакомиться с основополагающими элементами.

В роли исполнительного элемента выступает фреза, которая монтируется в шпиндель, расположенный на валу электрического мотора. Эта часть закрепляется на основе.

Она способна выполнять перемещение в двух координатных осях: Х и Y. Для фиксирования заготовок сконструируйте и установите опорный стол.

Электрический блок регулировки сочленяется с электрическими маршевыми моторами. Они обеспечат перемещение каретки относительно обрабатываемых заготовок или полуфабрикатов. По подобной технологии выполняется 3D-графическое изображения на деревянных плоскостях.

Последовательность выполнения работ за счет данного механизма с ЧПУ:

1. Написание рабочей программы, за счет которой будут выполняться перемещения рабочего органа. Для данной процедуры лучше всего пользоваться специализированными электронными комплексами, призванные выполнить адаптацию в “кустарных” экземплярах.
2. Монтирование полуфабрикатов на столик.
3. Вывод программного обеспечения на ЧПУ.
4. Запуск механизмов, контролирование прохождения автоматических манипуляций оборудования.

Для получения максимального уровня автоматизации в 3D-режиме, корректно скомплектуйте схему и обозначьте определенные составляющие. Эксперты настоятельно советуют первоначально изучать производственные экземпляры перед началом построения фрезерной машины собственными руками.

Схема и чертеж

Схема фрезерного станка с ЧПУ

Наиболее ответственная фаза в изготовлении самодельного аналога – поиск оптимального хода изготовления оборудования. Он напрямую зависит от габаритных характеристик обрабатываемых заготовок и необходимости достижения определенного качества в обработке.

Для необходимости получения всех необходимых функций оборудования, наилучшим вариантом является изготовление мини-фрезерного станка собственными руками. Таким образом, вы будете уверены не только в сборке и ее качестве, но также и технологических свойствах, наперед будет известно, как его обслуживать.

Составляющие трансмиссии

Самым удачным вариантом является конструирование 2-х кареток, передвигаемых по перпендикулярным осям X и Y. Как остов лучше применять металлические шлифованные прутья. На них «одеваются» передвижные мобильные каретки. Для корректного изготовления трансмиссии заготовьте шаговые электромоторы, а также комплект винтов.

Для улучшенного автоматизирования рабочих процессов фрезерных машин с ЧПУ, сконструированных собственноручно, требуется сразу до мелочей скомплектовать электронную составляющую. Она делится на следующие компоненты:

• используется для проведения электрической энергии на шаговые моторы и осуществляет питание микросхемы контроллера. Ходовой считается модификация 12в 3А;
• его предназначением выступает подача команд на двигатели. Для правильного выполнения всех заданных операций фрезерной машины с ЧПУ, достаточно будет применение несложной схемы для выполнения контроля работоспособности 3-х двигателей;
• драйверы (программное обеспечение). Также представляет собой элемент регулировки подвижного механизма.

Для осуществления управления рекомендуют применять стандартизированные электронные утилиты. Один из подобных комплексов ‒ KCam. Обладает довольно опциональным конструктивом для адаптации к контроллерам разных видов.

1. Видео: фрезерный станок с ЧПУ своими руками.

Комплектующие для самодельного фрезерного станка

Фрезерная машина с алюминиевым каркасом

Следующий, и ответственный шаг в построении фрезерного оборудования – подборка комплектующих для построения самодельного агрегата. Оптимальный выход из данной ситуации – применение подручных деталей и приспособлений. За основу для настольных экземпляров 3D-станков возможно взять твердые деревянные породы (бук, граб), алюминий/сталь или органическое стекло.

Для нормальной работы комплекса в целом требуется разработка конструкции суппортов. В момент их передвижения не недопустимы колебания, это вызовет некорректное фрезерование. Следовательно, перед выполнением сборки, комплектующие проверяются на надежность работы.

Практические советы по выбору составляющих фрезерной машины с ЧПУ:

• направляющие – применяются стальные хорошо отшлифованные прутки Ø12 мм. Длина оси X равняется около 200 мм, Y — 100 мм;
• суппортный механизм, оптимальный материал – текстолит. Стандартные габариты площадки составляют 30×100×50 мм;
• шаговые моторы – знатоки инженерного дела советуют применять образцы от печатного устройства 24в, 5А. Они обладают достаточно значительной мощностью;
• блок фиксирования рабочего органа, его тоже можно построить с применением текстолита. Конфигурация прямо зависит от существующего в наличии инструмента.

Порядок построения фрезерного оборудования с ЧПУ

После завершения подбора всех необходимых комплектующих можно совершенно беспрепятственно построить собственноручно негабаритный фрезерный механизм укомплектованный ЧПУ.

Прежде, чем приступить к непосредственному конструированию, еще раз проверяем составляющие, производится контроль их параметров и качества изготовления.

Это в дальнейшем поможет избежать преждевременного выхода из строя цепи механизма.

Для надежной фиксации комплектующих оборудования применяется специализированные крепежные запчасти. Их конструктив и исполнение напрямую зависят от будущей схемы.

Перечень необходимых действий для сборки небольшого оборудования с ЧПУ для выполнения процесса фрезеровки:

1. Монтирование направляющих осей суппортного элемента, фиксирование на крайних частях машины.
2. Притирание суппортов. Требуется передвигать по направляющим до того момента, пока не образуется плавное передвижение.
3. Затягивание винтов для фиксирования суппортного устройства.
4. Крепление комплектующих на основу рабочего механизма.
5. Монтирование ходовых винтов и муфт.
6. Установка маршевых моторов. Они закрепляются к болтам муфт.

Электронные комплектующие расположены в автономном шкафу. Это обеспечивает минимизацию сбоев в работоспособности в процессе проведения технологических операций фрезером. Плоскость для монтирования рабочей машины обязана быть без перепадов, ведь конструкция не предусматривает винтов регулирования уровней.

После завершения вышеперечисленного, приступайте к выполнению пробных испытаний. Сначала необходимо установить легкую программу для выполнения фрезеровки. В процессе работы нужно непрерывно сверять все проходы рабочего органа (фрезы). Параметры, которые подлежат постоянному контролю: глубина и ширина обработки. Особенным образом это относится к 3D-обработке.

Таким образом, ссылаясь на выше написанную информацию, изготовление фрезерного оборудования собственными руками, дает целый перечень преимуществ перед обычными покупными аналогами.

Во-первых, данная конструкция будет подходить под предполагаемые объемы и виды работ, во-вторых, обеспечена ремонтопригодность, так как построена из подручных материалов и приспособлений и, в-третьих, такой вариант оборудования недорогой.

Имея опыт конструирования подобного оборудования, дальнейший ремонт не займет много времени, простои сведутся до минимума. Подобное оборудование может пригодиться вашим соседям по дачному участку для выполнения собственных ремонтных работ. Отдав в аренду такое оборудование, вы поможете ближнему товарищу в труде, в будущем рассчитывайте на его помощь.

Разобравшись с конструктивом и функциональными особенностями фрезерных станков, а также нагрузкой, которая на него ляжет, можете смело приниматься за его изготовление, опираясь на практичную информацию, приведенную по ходу текста. Конструируйте и выполняйте поставленные задачи безо всяких проблем.

• Видео: самодельный ЧПУ фрезерный станок по дереву.

Источник: https://metmastanki.ru/frezernyj-stanok-s-chpu-svoimi-rukami

Как собрать самодельный фрезерный станок с ЧПУ + Чертежи и схемы! — Блог Станкофф.RU

Я давно хотел разместить серию постов по теме самодельных станков с ЧПУ. Но всегда останавливал тот факт, что Станкофф — станкоторговая компания. Дескать, как же так, мы же должны продавать станки, а не учить людей делать их самостоятельно. Но увидев этот проект я решил плюнуть на все условности и поделиться им с вами.

И так, в рамках этой статьи-инструкции я хочу, что бы вы вместе с автором проекта, 21 летним механиком и дизайнером, изготовили свой собственный настольный фрезерный станок с ЧПУ. Повествование будет вестись от первого лица, но знайте, что к большому своему сожалению, я делюсь не своим опытом, а лишь вольно пересказываю автора сего проекта.

В этой статье будет достаточно много чертежей, примечания к ним сделаны на английском языке, но я уверен, что настоящий технарь все поймет без лишних слов. Для удобства восприятия, я разобью повествование на «шаги».

Уже в 12 лет я мечтал построить машину, которая будет способна создавать различные вещи. Машину, которая даст мне возможность изготовить любой предмет домашнего обихода. Спустя два года я наткнулся на словосочетание ЧПУ или если говорить точнее, то на фразу «Фрезерный станок с ЧПУ».

После того как я узнал, что есть люди способные сделать такой станок самостоятельно для своих нужд, в своем собственном гараже, я понял, что тоже смогу это сделать. Я должен это сделать! В течение трех месяцев я пытался собрать подходящие детали, но не сдвинулся с места.

Поэтому моя одержимость постепенно угасла.

В августе 2013 идея построить фрезерный станок с ЧПУ вновь захватила меня. Я только что окончил бакалавриат университета промышленного дизайна, так что я был вполне уверен в своих возможностях.

Теперь я четко понимал разницу между мной сегодняшним и мной пятилетней давности. Я научился работать с металлом, освоил техники работы на ручных металлообрабатывающих станках, но самое главное я научился применять инструменты для разработки.

Я надеюсь, что эта инструкция вдохновит вас на создание своего станка с ЧПУ!

Все начинается с продуманного дизайна. Я сделал несколько эскизов, чтобы лучше прочувствовать размеры и форму будущего станка. После этого я создал CAD модель используя SolidWorks. После того, как я смоделировал все детали и узлы станка, я подготовил технические чертежи. Эти чертежи я использовал для изготовления деталей на ручных металлообрабатывающих станках: токарном и фрезерном.

Признаюсь честно, я люблю хорошие удобные инструменты. Именно поэтому я постарался сделать так, чтобы операции по техническому обслуживанию и регулировке станка осуществлялись как можно проще. Подшипники я поместил в специальные блоки для того, чтобы иметь возможность быстрой замены. Направляющие доступны для обслуживания, поэтому моя машина всегда будет чистой по окончанию работ.

Габаритные размеры

DIY_CNC_основные размеры.pdf 18941 Скачать

Станина обеспечивает станку необходимую жесткость. На нее будет установлен подвижной портал, шаговые двигатели, ось Z и шпиндель, а позднее и рабочая поверхность.

Для создания несущей рамы я использовал два алюминиевых профиля Maytec сечением 40х80 мм и две торцевые пластины из алюминия толщиной 10 мм. Все элементы я соединил между собой на алюминиевые уголки.

Для усиления конструкции внутри основной рамы я сделал дополнительную квадратную рамку из профилей меньшего сечения.

Для того, чтобы в дальнейшем избежать попадания пыли на направляющие, я установил защитные уголки из алюминия.  Уголок смонтирован с использованием Т-образных гаек, которые установлены в один из пазов профиля.

На обоих торцевых пластинах установлены блоки подшипников для установки приводного винта.

Несущая рама в сборе

Уголки для защиты направляющих

Чертежи основных элементов станины

Блок подшипников.pdf 13667 Скачать Т-образная гайка.pdf 10044 Скачать Боковой рофиль внутренней рамки 40х40 мм.pdf 10699 Скачать Крепежные элементы внутренней рамки. pdf 9080 Скачать Основной профиль 80х40 мм.pdf 10365 Скачать Задняя торцевая пластина.pdf 9513 Скачать Пылезащитный профиль.pdf 8560 Скачать Торцевой рофиль внутренней рамки 40х40 мм.pdf 8899 Скачать Торцевые защитный накладки.pdf 8112 Скачать Фронтальная торцевая платина.pdf 9459 Скачать

Подвижной портал — исполнительный орган вашего станка, он перемещается по оси X и несет на себе фрезерный шпиндель и суппорт оси Z. Чем выше портал, тем толще заготовка, которую вы можете обработать. Однако, высокий портал менее устойчив к нагрузкам которые возникают в процессе обработки. Высокие боковые стойки портала выполняют роль рычагов относительно линейных подшипников качения.

Основная задача, которую я планировал решать на своем фрезерном станке с ЧПУ — это обработка алюминиевых деталей. Поскольку максимальная толщина подходящих мне алюминиевых заготовок 60 мм, я решил сделать просвет портала (расстояние от рабочей поверхности до верхней поперечной балки) равным 125 мм.

 В SolidWorks все свои измерения я преобразовал в модель и технические чертежи. В связи со сложностью деталей, я обработал их на промышленном обрабатывающем центре с ЧПУ, это дополнительно мне позволило обработать фаски, что было бы весьма затруднительно сделать на ручном фрезерном станке по металлу.

Крепления для U-образного профиля.pdf 7849 Скачать Боковые стойки портала.pdf 9392 Скачать U-образный верхний профиль портала.pdf 7734 Скачать Крепление двигателя оси Y.pdf 7869 Скачать

В конструкции оси Z я использовал переднюю панель, которая крепится к подшипникам перемещения по оси Y, две пластины для усиления узла, пластину для крепления шагового двигателя и панель для установки фрезерного шпинделя. На передней панели я установил две профильные направляющие по которым будет происходить перемещение шпинделя по оси Z. Обратите внимание на то, что винт оси Z не имеет контропоры внизу.

Верхняя пластина оси Z для крпеления шагового двигателя.pdf 7908 Скачать Задняя пластина оси Z.pdf 7109 Скачать Ложемент фрезерного шпинделя.pdf 7131 Скачать Нижняя исредняя пластины оси Z.pdf 6999 Скачать Пластина для крепления фрезерного шпинделя на оси Z.pdf 7363 Скачать Пластина для крепления гайки перемещения по оси Y.pdf 6799 Скачать

Направляющие обеспечивают возможность перемещения во всех направлениях, обеспечивают плавность и точность движений. Любой люфт в одном из направлений может стать причиной неточности в обработке ваших изделий.
Я выбрал самый дорогой вариант — профилированные закаленные стальные рельсы.

Это позволит конструкции выдерживать высокие нагрузки и обеспечит необходимую мне точность позиционирования. Чтобы обеспечить параллельность направляющих, я использовал специальный индикатор во время их установки. Максимальное отклонение относительно друг друга составило не более 0,01 мм.

Винты преобразуют вращательное движение от шаговых двигателей в линейное. При проектировании своего станка вы можете выбрать несколько вариантов этого узла: Пара винт-гайка или шарико-винтовая пара (ШВП).

Винт-гайка, как правило, больше подвергается силам трения при работе, а также менее точна относительно ШВП. Если вам необходима повышенная точность, то однозначно необходимо остановить свой выбор на ШВП.

Но вы должны знать, что ШВП достаточно дорогое удовольствие.

Я все же решил использовать винт-гайку для своего станка. Я выбрал гайки со специальными пластиковыми вставками которые уменьшают трение и исключают люфты.

Необходимо обработать концы винтов в соответствии с чертежами. На концы винтов устанавливаются шкивы

Винт оси X.pdf 8579 Скачать Винт оси Y.pdf 6810 Скачать Винт оси Z. pdf 7171 Скачать

Рабочая поверхность — это место на котором вы будете закреплять заготовки для последующей обработки. На профессиональных станках часто используется стол из алюминиевого профиля с Т-пазами. Я решил использовать лист обычной березовой фанеры толщиной 18 мм.

Основными  компонентами электрической схемы являются:

1. Шаговые двигатели
2. Драйверы шаговых двигателей
3. Блок питания
4. Интерфейсная плата
5. Персональный компьютер или ноутбук
6. Кнопка аварийного останова

Я решил купить готовый набор из 3-х двигателей Nema, 3-х подходящих драйверов, платы коммутации и блока питания на 36 вольт. Также я использовал понижающий трансформатор для преобразования 36 вольт в 5 для питания управляющей цепи.

Вы можете использовать любой другой готовый набор или собрать его самостоятельно. Так как мне хотелось быстрее запустить станок, я временно собрал все элементы на доске.

Нормальный корпус для системы управления сейчас находится в разработке )).

Электрическая схема.pdf 10655 Скачать

Для своего проекта я использовал фрезерный шпиндель Kress. Если есть необходимость, средства и желание, то вы вполне можете поставить высокочастотный промышленный шпиндель с водяным или воздушным охлаждением. При этом потребуется незначительно изменить электрическую схему и добавить несколько дополнительных компонентов, таких как частотный преобразователь.

В качестве управляющей системы для своего детища я выбрал MACh4. Это одна из самых популярных программ для фрезерных станков с ЧПУ. Поэтому про ее настройку и эксплуатацию я не буду говорить, вы можете самостоятельно найти огромное количество информации на эту тему в интернете.

Если вы все сделали правильно, то включив станок вы увидите, что он просто работает!

Я уверен, моя история вдохновит вас на создание собственного фрезерного станка с ЧПУ.

Друзья, если вам понравилась история, делитесь ей в социальных сетях и обсуждайте в х. Успехов вам в ваших проектах!

Источник: https://www.stankoff.ru/blog/post/87

Самодельный фрезерный станок с ЧПУ: собираем своими руками

Зная о том, что фрезерный станок с ЧПУ является сложным техническим и электронным устройством, многие умельцы думают, что его просто невозможно изготовить своими руками. Однако такое мнение ошибочно: самостоятельно сделать подобное оборудование можно, но для этого нужно иметь не только его подробный чертеж, но и набор необходимых инструментов и соответствующих комплектующих.

Обработка дюралевой заготовки на самодельном настольном фрезерном станке

Решившись на изготовление самодельного фрезерного станка с ЧПУ, имейте в виду, что на это может уйти значительное количество времени. Кроме того, потребуются определенные финансовые затраты.

Однако не побоявшись таких трудностей и правильно подойдя к решению всех вопросов, можно стать обладателем доступного по стоимости, эффективного и производительного оборудования, позволяющего выполнять обработку заготовок из различных материалов с высокой степенью точности.

Чтобы сделать фрезерный станок, оснащенный системой ЧПУ, можно воспользоваться двумя вариантами: купить готовый набор, из специально подобранных элементов которого и собирается такое оборудование, либо найти все комплектующие и своими руками собрать устройство, полностью удовлетворяющее всем вашим требованиям.

Инструкция по сборке самодельного фрезерного станка с ЧПУ

Ниже на фото можно увидеть сделанный собственными руками фрезерный станок с ЧПУ, к которому прилагается подробная инструкция по изготовлению и сборке с указанием используемых материалов и комплектующих, точными «выкройками» деталей станка и приблизительными затратами. Единственный минус — инструкция на английском языке, но разобраться в подробных чертежах вполне можно и без знания языка.

Скачать бесплатно инструкцию по изготовлению станка: Самодельный фрезерный станок с ЧПУ

Фрезерный станок с ЧПУ собран и готов к работе. Ниже несколько иллюстраций из инструкции по сборке данного станка

«Выкройки» деталей станка (уменьшенный вид) Начало сборки станка Промежуточный этап Заключительный этап сборки

Подготовительные работы

Если вы решили, что будете конструировать станок с ЧПУ своими руками, не используя готового набора, то первое, что вам необходимо будет сделать, — это остановить свой выбор на принципиальной схеме, по которой будет работать такое мини-оборудование.

Схема фрезерного станка с ЧПУ

За основу фрезерного оборудования с ЧПУ можно взять старый сверлильный станок, в котором рабочая головка со сверлом заменяется на фрезерную.

Самое сложное, что придется конструировать в таком оборудовании, — это механизм, обеспечивающий передвижение инструмента в трех независимых плоскостях.

Этот механизм можно собрать на основе кареток от неработающего принтера, он обеспечит перемещение инструмента в двух плоскостях.

К устройству, собранному по такой принципиальной схеме, легко подключить программное управление.

Однако его основной недостаток заключается в том, что обрабатывать на таком станке с ЧПУ можно будет только заготовки из пластика, древесины и тонкого листового металла.

Объясняется это тем, что каретки от старого принтера, которые будут обеспечивать перемещение режущего инструмента, не обладают достаточной степенью жесткости.

Облегченный вариант фрезерного станка с ЧПУ для работы с мягкими материалами

Чтобы ваш самодельный станок с ЧПУ был способен выполнять полноценные фрезерные операции с заготовками из различных материалов, за перемещение рабочего инструмента должен отвечать достаточно мощный шаговый двигатель. Совершенно не обязательно искать двигатель именно шагового типа, его можно изготовить из обычного электромотора, подвергнув последний небольшой доработке.

Применение шагового двигателя в вашем фрезерном станке даст возможность избежать использования винтовой передачи, а функциональные возможности и характеристики самодельного оборудования от этого не станут хуже.

Если же вы все-таки решите использовать для своего мини-станка каретки от принтера, то желательно подобрать их от более крупногабаритной модели печатного устройства.

Для передачи усилия на вал фрезерного оборудования лучше применять не обычные, а зубчатые ремни, которые не будут проскальзывать на шкивах.

Одним из наиболее важных узлов любого подобного станка является механизм фрезера. Именно его изготовлению необходимо уделить особое внимание. Чтобы правильно сделать такой механизм, вам потребуются подробные чертежи, которым необходимо будет строго следовать.

Чертежи фрезерного станка с ЧПУ

Приступаем к сборке оборудования

Основой самодельного фрезерного оборудования с ЧПУ может стать балка прямоугольного сечения, которую надо надежно зафиксировать на направляющих.

Несущая конструкция станка должна обладать высокой жесткостью, при ее монтаже лучше не использовать сварных соединений, а соединять все элементы нужно только при помощи винтов.

Узел скрепления деталей рамы станка посредством болтового соединения

Объясняется это требование тем, что сварные швы очень плохо переносят вибрационные нагрузки, которым в обязательном порядке будет подвергаться несущая конструкция оборудования. Такие нагрузки в итоге приведут к тому, что рама станка начнет разрушаться со временем, и в ней произойдут изменения в геометрических размерах, что скажется на точности настройки оборудования и его работоспособности.

Сварные швы при монтаже рамы самодельного фрезерного станка часто провоцируют развитие люфта в его узлах, а также прогиб направляющих, образующийся при серьезных нагрузках.

Установка вертикальных стоек

Во фрезерном станке, который вы будете собирать своими руками, должен быть предусмотрен механизм, обеспечивающий перемещение рабочего инструмента в вертикальном направлении. Лучше всего использовать для этого винтовую передачу, вращение на которую будет передаваться при помощи зубчатого ремня.

Важная деталь фрезерного станка – его вертикальная ось, которую для самодельного устройства можно изготовить из алюминиевой плиты. Очень важно, чтобы размеры этой оси были точно подогнаны под габариты собираемого устройства. Если в вашем распоряжении есть муфельная печь, то изготовить вертикальную ось станка можно своими руками, отлив ее из алюминия по размерам, указанным в готовом чертеже.

Узел верхней каретки, размещенный на поперечных направляющих

После того как все комплектующие вашего самодельного фрезерного станка подготовлены, можно приступать к его сборке. Начинается данный процесс с монтажа двух шаговых электродвигателей, которые крепятся на корпус оборудования за его вертикальной осью.

Один из таких электродвигателей будет отвечать за перемещение фрезерной головки в горизонтальной плоскости, а второй — за перемещение головки, соответственно, в вертикальной. После этого монтируются остальные узлы и агрегаты самодельного оборудования.

Финальная стадия сборки станка

Вращение на все узлы самодельного оборудования с ЧПУ должно передаваться только посредством ременных передач. Прежде чем подключать к собранному станку систему программного управления, следует проверить его работоспособность в ручном режиме и сразу устранить все выявленные недостатки в его работе.

Посмотреть процесс сборки фрезерного станка своими руками можно на видео, которое несложно найти в интернете.

Шаговые двигатели

В конструкции любого фрезерного станка, оснащенного ЧПУ, обязательно присутствуют шаговые двигатели, которые обеспечивают перемещение инструмента в трех плоскостях: 3D.

При конструировании самодельного станка для этой цели можно использовать электромоторы, установленные в матричном принтере. Большинство старых моделей матричных печатных устройств оснащались электродвигателями, обладающими достаточно высокой мощностью.

Кроме шаговых электродвигателей из старого принтера стоит взять прочные стальные стержни, которые также можно использовать в конструкции вашего самодельного станка.

Закрепление шагового двигателя на верхней каретке

Чтобы своими руками сделать фрезерный станок с ЧПУ, вам потребуются три шаговых двигателя. Поскольку в матричном принтере их всего два, необходимо будет найти и разобрать еще одно старое печатное устройство.

Окажется большим плюсом, если найденные вами двигатели будут иметь пять проводов управления: это позволит значительно увеличить функциональность вашего будущего мини-станка. Важно также выяснить следующие параметры найденных вами шаговых электродвигателей: на сколько градусов осуществляется поворот за один шаг, каково напряжение питания, а также значение сопротивления обмотки.

Для подключения каждого шагового двигателя понадобится отдельный контроллер

Конструкция привода самодельного фрезерного станка с ЧПУ собирается из гайки и шпильки, размеры которых следует предварительно подобрать по чертежу вашего оборудования.

Для фиксации вала электродвигателя и для его присоединения к шпильке удобно использовать толстую резиновую обмотку от электрического кабеля. Такие элементы вашего станка с ЧПУ, как фиксаторы, можно изготовить в виде нейлоновой втулки, в которую вставлен винт.

Для того чтобы сделать такие несложные конструктивные элементы, вам понадобятся обычный напильник и дрель.

Электронная начинка оборудования

Управлять вашим станком с ЧПУ, сделанным своими руками, будет программное обеспечение, а его необходимо правильно подобрать.

Выбирая такое обеспечение (его можно написать и самостоятельно), важно обращать внимание на то, чтобы оно было работоспособным и позволяло станку реализовывать все свои функциональные возможности.

Такое ПО должно содержать драйверы для контроллеров, которые будут установлены на ваш фрезерный мини-станок.

В самодельном станке с ЧПУ обязательным является порт LPT, через который электронная система управления и подключается к станку. Очень важно, чтобы такое подключение осуществлялось через установленные шаговые электродвигатели.

Схема подключения униполярных шаговых электродвигателей для 3-х координатного станка с ЧПУ (нажмите для увеличения)

Выбирая электронные комплектующие для своего станка, сделанного своими руками, важно обращать внимание на их качество, так как именно от этого будет зависеть точность технологических операций, которые на нем будут выполняться.

После установки и подключения всех электронных компонентов системы ЧПУ нужно выполнить загрузку необходимого программного обеспечения и драйверов.

Только после этого следуют пробный запуск станка, проверка правильности его работы под управлением загруженных программ, выявление недостатков и их оперативное устранение.

Все вышеописанные действия и перечисленные комплектующие подходят для изготовления своими руками фрезерного станка не только координатно-расточной группы, но и ряда других типов. На таком оборудовании можно выполнять обработку деталей со сложной конфигурацией, так как рабочий орган станка может перемещаться в трех плоскостях: 3d.

Ваше желание своими руками собрать такой станок, управляемый системой ЧПУ, должно быть подкреплено наличием определенных навыков и подробных чертежей. Очень желательно также посмотреть ряд тематических обучающих видео, некоторые из которых представлены в данной статье.

Источник: http://met-all.org/oborudovanie/stanki-frezernye/samodelnyj-frezernyj-stanok-chpu-svoimi-rukami.html

Фрезерный станок по металлу своими руками для дома

Если возникла идея изготовить самодельный фрезерный станок по металлу, то возникают определенные вопросы. Их необходимо решить перед началом работы.

Какие операции будет выполнять этот агрегат? Класс задач, предполагаемый для исполнения? Тип оборудования: горизонтальный или вертикальный? Нужна ли делительная головка? Что использовать в качестве основы? Какого размера нужно иметь станок: напольный или настольный?

Фрезерование деталей в домашних условиях

Определяясь с типом станка, нужно отталкиваться от работ, которые можно выполнять с его помощью.

Фрезеровать можно:

1. Поверхности деталей, добиваясь получения нужных плоскостей.
2. Создавать пазы, в которые в последующем будут устанавливаться шпонки, например, для монтажа шкивов или зубчатых колес на валах.
3. Нарезать зубья на шестернях или звездочках, эти детали применяют в трансмиссиях машин или коробках перемены передач.
4. Придавать оригинальную форму литым или кованым изделиям, фрезерование производится по специальным программам или моделям (оригиналам).
5. Пропиливать углубления для прохода жидкостей или газов в специальных устройствах.
6. Изготавливать оригинальные медали, жетоны, значки и другие эксклюзивные малоразмерные изделия.

Современные новации в индивидуальном производстве

В домашней мастерской современные мастера по заказу для крупных предприятий выполняют обработку деталей согласно прилагаемым чертежам. Подобная подработка выгодна и предприятиям: отпадает необходимость задействования дополнительного технологического оборудования в цеху для выполнения рутинных операций.

Домашний мастер производит работу по контракту с заказчиком, проблемы доставки заготовок и деталей он решает самостоятельно. В результате накладные расходы основного производства снижаются. Рабочее место создается самим исполнителем.

Для организации производства доходов достаточно создать индивидуальное предприятие (ИП), чтобы иметь официальный статус (облегчаются финансовые расчеты). В настоящее время подобных организаций достаточно, они выполняют солидные объемы заказов.

Основные инструменты для фрезерования

Станок для фрезерования металла создается под определенный вид фрез. Здесь у мастера имеется солидный выбор:

• Пальчиковый инструмент используется для формирования пазов. Ширина и глубина будущей проточки по заданным параметрам выполняется за один или несколько проходов.
• Торцевые фрезы могут обрабатывать плоскости. Крепление производится за хвостовик с внутренней резьбой. Дополнительная фиксация осуществляется за счет конуса Морзе.
• Фасонное фрезерование, а также изготовление зубьев для механических передач выполняется с помощью специальных фрез. Они могут иметь пальчиковый или дисковый вид.
• Для получения спиральных канавок дополнительно используют делительные головки. В зависимости от расположения стола обрабатывается определенная часть цилиндрической заготовки. Каждое линейное перемещение детали сопровождается ее поворотом на заданный угол.

Выбор рабочей головки для фиксации инструмента

Самостоятельно электродвигатель никто не сделает. Используются готовые электромоторы. Чтобы передать крутящий момент от вращающегося вала к инструменту, нужно иметь специальную муфту. В ней должно быть коническое отверстие для крепления хвостовика или иметься цанговый патрон.

Сверлильный станок

Изготавливать подобные приспособления довольно сложно. Гораздо проще взять за основу узлы, в которых присутствуют необходимые элементы. Чаще всего используют фрагменты настольных сверлильных станков.

У сверлильного оборудования имеется отдельный вал. Он получает привод от электродвигателя через блок клиноременных шкивов. Сравнительно просто регулируется частота вращения главного вала при постоянных оборотах двигателя. Нужно только переместить ремень с одного ручья в другой. Он одновременно перемещается на ведомом и ведущем валах.

Если принято подобное решение, то остается доработать патрон для фиксации инструмента. Обычный трехкулачковый патрон можно оставить. Однако, потребуется модернизировать его, добавив резьбовое крепление хвостовика.

Внимание! Возникающее в процессе фрезерования касательное сопротивление движению обязательно будет вырывать инструмент из патрона. При увеличении подачи (перемещения инструмента за один оборот) сопротивление растет пропорционально квадрату роста скорости продольного движения.

Сверлильно-фрезерный станок сможет выполнять работу в двух разных режимах. По такому пути идет большинство мастеров, желающих иметь сложное технологическое оборудование в мастерской.

Токарный станок для фрезерования

Сделать фрезерный станок по металлу на базе токарного оборудования. Наличие удобного трехкулачкового патрона на токарном станке позволяет закреплять в нем конический крепеж для фрез. Деталь фиксируется с помощью струбцин или ручных тисков к суппорту, на котором устанавливают резцедержатель. Мощность обычно измеряется десятками кВт, а коробка скоростей обеспечивает значительное количество вариантов частот вращения главного вала.

В подобном варианте пользователь получит токарно-фрезерный станок. Процесс переделки не займет много времени. Потребуется.

1. Снять резцедержатель.
2. Установить вспомогательную плиту.
3. Закрепить на плите прижимы или приспособить струбцины.
4. Внутри патрона установить фрезу.
5. Зафиксировать деталь на плите.
6. Определить ход фрезерования.
7. Подвести деталь к инструменту и производить обработку по заданным параметрам.

Использование ручного фрезера

Ручные электрические фрезеры выпускаются для обработки древесины и мягких металлов. Их приспосабливают для обработки твердых материалов. Для этого проектируют достаточно мощные опоры, способные выдерживать значительные касательные (боковые) нагрузки. Необходимо обеспечивать жесткость самой конструкции агрегата.

Используют стальные уголки или профильные прямоугольные трубы с толстыми стенками. Из них сваривают стойки для крепления фрезера (в нем имеется шпиндель для крепления хвостовиков фрез).

У большинства фрезеров имеются специальные площадки, которые можно закрепить на стойке. Так как габариты обрабатываемых деталей могут заметно отличаться друг от друга, то опоры выполняются в виде консоли или портала.

Для домашней мастерской консольные конструкции не могут иметь большой вылет в горизонтальной плоскости. Только крупные напольные станки позволяют располагать фрезу на удалении от стойки. Для настольных агрегатов имеются ограничения.

Портальные конструкции могут иметь значительный вынос для инструмента. Но и тут следует подходить разумно. Крупные детали на фрезерном станке обрабатывают редко. В домашних условиях изготовить подобный станок сложно.

Фиксация детали и рабочее перемещение

Наличие в составе оснастки механизма для осевого перемещения позволяет задавать перемещение инструмента на заданную глубину. Некоторые мастера создают универсальное оборудование, которое может быть использовано для обработки разных видов материалов.

Задачей проектирования будет разработка стола. На нем нужно закрепить обрабатываемую заготовку. Механизация должна позволять перемещать верхнюю часть относительно инструмента в двух направлениях.

Поэтому в конструкции предусматривается неподвижная и подвижная части. Чаще между собой они связаны с помощью клиновых пазов. При перемещении в подобных условиях зазор выбирается до минимума. Жесткая относительная фиксация гарантирует качество выполняемой работы.

Движение подвижных частей происходит за счет ходовых винтов. Вращая маховичок, фрезеровщик заставляет двигаться верхнюю часть стола с закрепленной деталью. Наличие двух ходовых винтов, расположенных под углом 90⁰, позволяет позиционировать деталь относительно фрезы в любом месте.

Этапы проектирования

Многие мастера работают, только используя эскизы. Окончательная подгонка расположения деталей производится только при установке их на станину. Уже по месту сверлятся необходимые отверстия, а потом производится монтаж. Довольно часто приходится изменять взаимное расположение узлов. Просверленные отверстия заваривают. Затраты времени довольно большие.

Современная компьютерная техника дает в руки проектировщиков мощный инструмент – трехмерное моделирование с помощью инженерных программ. Выбор программного обеспечения большой. Освоить любую несложно, достаточно установить на свой компьютер и просмотреть уроки, опубликованные в сети.

• Чтобы проще производить виртуальный монтаж, создаются трёхмерные модели твердых тел. Производится измерение имеющихся деталей и узлов.
• С помощью инструментов компьютерной программы разрабатываются аналоги с точными размерами (в пределах разумного допуска).
• Проектируется сцена – моделируется место будущего размещения станка в мастерской.
• На виртуальной сцене размещаются станина и узлы.
• По модели можно перемещать элементы, добиваясь рациональной установки по высоте, ширине и в пространстве сцены.
• Некоторые узлы могут быть спроектированы по месту, применительно к имеющейся модели.
• После завершения моделирования создаются рабочие чертежи. Эта процедура занимает немного времени. Достаточно перенести проекции сборочных узлов и деталей на координатные плоскости и расставить размеры.
• При необходимости для лучшего понимания особенностей конструкции выполняют разрезы и сечения. Они помогают разобраться во взаимодействиях между отдельными деталями и их устройстве.

Пошаговое изготовление простейшего фрезерного станка своими руками

Инструмент

Перед началом изготовления нужно подобрать необходимые комплектующие. Они будут использованы в процессе работы. Понадобится инструмент:

1. Сварочный аппарат поможет изготовить сварную станину будущего оборудования.
2. Электродрель и сверлильный станок с набором сверл позволит изготовить необходимые монтажные отверстия.
3. Набор ключей и отверток необходим для соединения деталей и узлов при сборке конструкции.
4. Покраска с помощью краскопульта придаст изделию промышленный вид.

Этапы изготовления станка

На рабочем столе станка будут установлены координатные тиски. Их особенность заключается в том, что зафиксированная деталь может перемещаться в нужном направлении.

Чтобы гарантированно производить фрезерование в разных направлениях в подстолье предусматривается поворотная опора. Ее можно сориентировать под любым углом, а затем закрепить выбранное положение.

В качестве электродвигателя будет использоваться электрический миксер. Мощность составляет 1300 Вт. Имеется втулка, чтобы на резьбе присоединить патрон и пальчиковую фрезу.

Миксер может получать вращения с разной частотой вращения вала. Используется встроенный регулятор.

Наличие специальной площадки позволяет крепить инструмент на стойке.

Выполняется доработка: вытачивается специальный валик с резьбой М10.

Хвостовики фрез будут фиксироваться в трехкулачковом патроне. Решено использовать патрон с максимальным диаметром 16 мм.

Для большинства типоразмеров фрез такой диаметр достаточен.

Изготовлена станина. В ней использованы швеллер и пластинчатый радиатор отопления. Для удобства использования общая длина радиатора обрезана наполовину.

С помощью косынок усилены сварные швы. При сварке использован специальный кондуктор, который обеспечил перпендикулярное расположение сварных заготовок между собой.

Станина покрашена грунтовкой на алкидной основе. Поверх нанесена алкидная эмаль.

Использован швеллер № 18. Выполнена разметка под верхнюю планшайбу. Просверлены отверстия для установки планшайбы миксера на вертикальной стойке станины.

В нижней части стойки видны отверстия для крепления нижней опоры. К ним будет крепиться основа под цилиндрическую вращающуюся опору.

Полная высота стойки составляет 980 мм. При проектировании были смоделированы условия фрезерования возможных деталей. После анализа трехмерных моделей определены оптимальные размеры стойки.

На нижней опоре видны отверстия. В них будут устанавливаться трубчатая опора и корпус подшипника для механизма привода вертикального перемещения рабочего стола.

Ширина нижней опоры составляет 550 мм, в глубину опора имеет размер 500 мм. На подставке будет предусмотрено пространство для установки подобной опоры.

Измерение глубины опорной плоскости.

Вид снизу. По углам приварены болты. К ним будут крепиться резиновые башмаки. С их помощью будет устраняться вибрация станка.

Имеются роликовые натяжители цепи, их роль будет описана при установке цепного привода в механизме вертикального перемещения стола.

Резиновые башмаки крепятся на резьбе. Внутри башмака методом вулканизации закреплена гайка М10.

Длина болта выбрана так, чтобы она составляла 60% от высоты резинового башмака. Эластичная опора будет надежно удерживаться на основании станины.

Показаны элементы трубчатых опор. Одна вставляется в другую. Цилиндр с фланцем предназначен для крепления сверху пластины стола.

Нижняя опора имеет приваренную перпендикулярно трубу с фланцем. Он необходим для дополнительного крепления основы опоры к вертикальной стойке. Подобная конструкция обеспечивает дополнительную жесткость всей конструкции станка.

Внутри трубчатой опоры имеется опора. К ней устанавливается ходовой винт. При его вращении будет перемещаться внутренняя труба.

Вместо фланца приварена звездочка, на нее можно установить цепь. Будет организован цепной привод. С его помощью внутренняя труба со столом сможет перемещаться по вертикали вверх и вниз.

Установка опоры на нижнюю плоскость. Дополнительная фиксация ее к вертикальной стойке станины.

Виден дополнительный фиксатор. Он необходим для последующей фиксации трубчатого подъемника в определенном положении.

Теперь установлен и трубчатый подъемник рабочего стола. Сверху располагается фланец. Он будет нужен для установки пластины стола.

Еще один вид. На нижней опоре видно отверстие. Оно необходимо для установки механизма управления вертикальным перемещением стола.

Рабочий стол – это пластина, которая будет закреплена к фланцу на трубе. Выше будут размещаться координатные тиски.

Процесс установки пластины на трубчатый подъемный элемент.

Показано, как будет производиться установка координатных тисков. Маховичок привода перемещения расположен за пределами пластины, при его вращении будет обеспечено продольное горизонтальное перемещение.

Тиски будут удерживать обрабатываемую деталь, не позволяя ей смещаться.

Теперь нужно подумать о том, как управлять положением стола по высоте. Устанавливается корпус подшипника. Через него пройдет вал, сверху будет установлен маховик.

Вот это валик пройдет через подшипник. На одном конце имеется шпоночный паз для крепления маховика, на другом – приварена цепная звездочка.

Вращая маховик, можно управлять вертикальным положением рабочего стола. Найден эбонитовый маховичок. Рукам будет приятно касаться его поверхности при работе на станке.

Сам маховичок устанавливается поверх опорной пластины. Им будет несложно пользоваться в процессе эксплуатации оборудования.

Снизу соединяется цепь. Маленькая звездочка управляет большой. Поэтому маленькая – это ведущая, а большая – это ведомая.

Теперь видно, как работают натяжители цепи. Они поддерживают требуемое натяжение, что не позволяет цепи падать вниз.

Настал черед установки фрезерной головки. Доработанный миксер размещается на вертикальной стойке.

Планшайба миксера крепится к отверстиям, просверленным в стойке. Дополнительно изготовлена рамка, она помогает разместить рабочую головку в положении перпендикулярном к рабочему столу.

Для визуального контроля над положением стола устанавливается микрометрическая головка. Она поможет оператору выставлять нужную глубину обработки металла.

Станок выставляется на специальную тумбу. Видно, что рабочий стол ненамного возвышается над поверхностью верстака. При эксплуатации фрезеровщику не нужно высоко поднимать руки. Размеры оборудования подобраны правильно.

Закрепив уголок в координатных тисках, можно на нем фрезеровать паз. Используется пальчиковая фреза диаметром 8 мм.

Подобные операции часто выполняются на валах. В последующем на них устанавливают шестерни или шкивы. Операция востребована для редукторов.

Поверхностное фрезерование с помощью торцевой фрезы. Такие операции нужны для придания деталям плоских поверхностей. Чаще всего подобная операция нужна при обработке алюминиевого или чугунного литья.

При необходимости можно установить простейший механический привод для вращения маховика координатных тисков. Его часто оснащают простейшим ЧПУ. Тогда работа будет частично автоматизирована. Фрезеровщику останется только устанавливать и снимать детали на столе.

Видео: фрезерный станок по металлу своими руками.

Заключение

• Выполнен анализ конструкций фрезерных станков, изготавливаемых своими руками, для оснащения домашних мастерских.
• Представлена пошаговая инструкция изготовления простейшего станка.

Republished by Blog Post Promoter

10 вещей, которые нужно начать пользователям фрезерных станков с ЧПУ

Предположим, у вас есть работающий станок с ЧПУ, который вы только что приобрели, но очень мало знаете о ЧПУ. Предположим далее, что это фреза, и вы сосредоточитесь на резке металла. Вы готовы приступить к фрезерованию нестандартных деталей измельчителя, созданию устройства смены инструмента или созданию пистолета Colt 1911 с нуля. С ЧПУ вы можете построить практически все, и вам не терпится приступить к реализации любимых проектов.

Не так быстро! Помните, у вас только что появилась машина, и вы новичок. Вы еще не готовы к этим проектам.

Если у вас есть идеи, как сделать свои первые детали с ЧПУ, ознакомьтесь с этими 10 советами. В противном случае вам необходимо увидеть весь процесс изготовления детали с подробным описанием.

После этого вот 10 вещей, на которых вы должны сосредоточиться, чтобы максимизировать свои шансы на быстрое достижение успеха:

1. Купите достойные резаки

Не получите упаковку разных размеров импортных резчиков для сыра.Вам также не понадобятся твердые зеленые анобтаниумные аэрокосмические резаки от Men-In-Black-Cutter-Supply. Купите приличные резаки из надежного источника по разумным ценам. Мне, например, нравится Lakeshore Carbide. Попробуйте найти бренд, который продается со скидкой.

Если вы не знаете, какие бренды хороши, ознакомьтесь с нашим опросом о концевых фрезах. Он покажет вам, какие бренды наиболее популярны и вызывают наибольшую удовлетворенность клиентов.

Наличие резака приличного качества сразу же устраняет кучу проблем.Я бы также выбрал HSS, когда вы только начинаете. В конечном итоге вам понадобится карбид для множества применений, но HSS дешевле и более щадящая.

Исключение составляют высокоскоростные шпиндели, которые обычно имеют фрезерные станки с ЧПУ. Им нужен карбид, чтобы выдерживать более высокие скорости.

Купите себе несколько размеров:

— 1/2 ″

— 1/4 дюйма

— 3/16 дюйма

Ничего меньшего на этом этапе, пока вы не научитесь работать с менее деликатными фрезами. Купите 2 или 3 канавки для алюминия и 4 канавки для всего остального.Для начала я бы взял по 3 штуки каждого размера. Вы собираетесь сломать несколько резаков, так что примите эту идею. На этом этапе полезно напомнить вам о том, что вам нужно надеть защитные очки, потому что вы сломаете несколько резаков!

Купите полный ассортимент спиральных сверл. HSS от достойного бренда в продаже будет работать нормально. Мне нравится идея заменить те, которые я сломаю, на кобальт со временем. Таким образом, мои наиболее часто используемые размеры будут более качественными. И еще один наконечник спирального сверла — покупайте винты с длиной станка, а не с обычными долотами для джоббера.

Биты длины винтового станка более жесткие, и в любом случае вы вряд ли будете сверлить сверхглубокие отверстия.

2. Приобретите подходящие тиски, зажимной комплект и набор параллелей

Да, я знаю, тиски дорогие, но очень важна работа.

Купите для своей мельницы достойные тиски типа Kurt. Это будут хорошо потраченные деньги на ценный инструмент, который прослужит долгие годы. В своем магазине я использовал курты, купленные на eBay, и пару новых тисков Glacern.Когда вы зажимаете заготовку в тисках, происходит нечто коварное. Если у вас нет хорошего, заготовка сместится, и вам будет интересно, что случилось.

Вам понадобится способ крепления тисков к Т-образным пазам стола, так что вы также можете приобрести зажимной комплект. Подойдет любой старый комплект. Купите тот, который продается у любимого поставщика.

Наконец, вам понадобится набор параллелей, по крайней мере, пока вы не научитесь делать ступенчатые челюсти.

Фрезерные станки с ЧПУ

— это другая история.В основном вы будете прижимать вещи к своей спойлборду. Сделайте себе одолжение и прочитайте, как это делается, чтобы получить много хороших идей, прежде чем настанет ваша очередь начинать зажимать.

3. Купите себе систему запотевания охлаждающей жидкости и используйте ее, опасаясь накопления стружки

Если ваша машина не оснащена охлаждающей жидкостью для наводнения и не настроена для нее (т.е. у вас нет кожуха для удержания влаги внутри), приобретите установку для запотевания. Я купил свой на eBay примерно за 100 долларов.Это Нога. Есть много разных брендов. Возьмите кувшин с охлаждающей жидкостью. Я использую KoolMist, но, опять же, брендов много.

А теперь приучите себя быть параноиком в отношении накопления микросхем.

Повторное нарезание стружки плохо для фрезы и в худшем случае приводит к поломке. Параноик означает, что вы наблюдаете за разрезом как ястреб и возитесь с соплом своего господина, пока не поймете, как правильно расположить его в первый раз и каждый раз после этого, чтобы сдуть стружку с разреза.Узнайте больше о различных вариантах охлаждающей жидкости для ЧПУ.

Если вы пользуетесь фрезерным станком с ЧПУ, все обстоит иначе, если только вы не планируете резать много алюминия. Если вы режете алюминий, вам все равно понадобится система запотевания. В противном случае ShopVac или даже просто сдувание стружки сжатым воздухом будет служить вам при резке дерева или пластика.

4. Узнайте, как использовать MDI

Ваш следующий шаг — научиться управлять своим ЧПУ, как если бы это был ручной фрезерный станок с механическими подачами и УЦИ на каждой оси.В процессе вы изучите некоторые базовые G-коды, чтобы иметь некоторое представление о том, что делает ваша программа при первом запуске настоящей программы с G-кодом (это еще немного!). Уметь делать этот трюк очень удобно, и вы можете узнать о нем все из нашей статьи на эту тему:

[9 простых G-кодов, которые должен выучить каждый машинист]

Не останавливайтесь на достигнутом. Когда вы освоите MDI, начните с Учебника CNCCookbook G-Code.

Начните с резца высоко и не пытайтесь совершать какие-либо движения по оси Z, чтобы не врезаться в резак ни о чем.Практикуйтесь в выполнении движений по осям X и Y. Пока резак не пойдет туда, куда вы хотите, и вы не ошибетесь.

Еще одна хитрость: не используйте G00 в MDI — это заставляет машину двигаться в быстром режиме, который настолько быстр, насколько это возможно. Используйте G01 и установите медленную скорость подачи. «G01 F20» заставит машину двигаться со скоростью 20 дюймов в минуту (или метрических единиц, если вы используете метрическую систему). У вас будет намного больше времени, чтобы так отреагировать, если это приведет к неприятностям. Визуализируйте, как много раз нажимаете красную кнопку аварийной остановки, чтобы она работала почти автоматически, когда вам это нужно.

5. Купите себе калькулятор подачи и скорости и используйте его

Вы близки к тому, чтобы сделать первые сокращения.

Сделайте себе одолжение и получите калькулятор подачи и скорости. Попытки выяснить, какие потоки и скорости являются новичком, или спрашивать людей на форумах — это рецепт разочарования и неудач. И это такая ложная экономия — пытаться сэкономить несколько долларов, пропуская калькулятор или используя дешевый бесплатный онлайн-калькулятор.Из-за того, что вы просто не в состоянии понять, пойдет не так. Итак, приобретите приличный калькулятор подачи и скорости, чтобы скорость и скорость подачи вашего шпинделя идеально подходили для этого первого реза.

Мы рекомендуем наш собственный калькулятор подачи и скорости CNCCookbook G-Wizard (natch!). Для начала он не стоит намного дороже, чем один резак, и вы можете использовать его в течение 30 дней совершенно бесплатно.

Лучше всего то, что мы называем «G-Wizard Lite» отличным вариантом для новичков и любителей:

При подписке на G-Wizard сроком на 1 год вы получаете пожизненное использование продукта до 1 лошадиных сил.Вы можете многое сделать с 1 HP, особенно если вы студент или любитель. Фактически, это может быть вся необходимая мощность!

Так что проверьте, ваши закройщики скажут вам спасибо, и ваши проекты будут выполняться быстрее и проще.

6. Приобретите приспособление для измерения высоты по оси Z и научитесь использовать его для определения длины инструмента. Пока вы это делаете, возьмите Edge Finder и используйте его, чтобы коснуться нулевых значений детали.

Ваша машина должна знать, где находится кончик инструмента, иначе могут случиться ужасные вещи.

Как новичок, вы можете сказать это, используя какую-то штуковину для измерения Z-высоты. Прочтите нашу статью по этой теме, чтобы узнать, что доступно. Не зацикливайтесь на более модных вещах в этой статье. Первые несколько вариантов помогут вам.

Узнайте, как использовать их, чтобы сообщить станку, какова длина вашего инструмента. Этот процесс сообщает вашей машине, где находится наконечник по оси Z. Чтобы установить положение X и Y, вам понадобится Edge Finder. Первое, что вы сделаете после того, как вставите кусок материала в тиски и вставите инструмент в шпиндель, — это установить эти нули.

Вы можете узнать больше о касании и установке нуля детали из нашего руководства по G-коду.

Также ознакомьтесь с нашей серией из 2 частей по управлению данными об инструментах для получения информации о приспособлениях Z-Height (более правильное название — сенсорных установщиках) и длине инструмента. Используйте свои новообретенные навыки MDI из №4, чтобы начать использовать Edge Finder и Z-Height Touch Setter.

7. Научитесь управлять мельницей и тисками

Как выровнять тиски на станке с ЧПУ…

Трамвай — это то, что машинисты называют «квадратом», перемещая указатель. Это базовый навык, которому нужно овладеть.

Когда вы впервые начинаете обработку, возьмите за привычку проверять трамвай мельницы каждый раз, когда вы заходите в цех. Позже вы узнаете, нужно ли вам делать это каждый раз, а пока вы можете использовать практику. Пока вы это делаете, убедитесь, что вы знаете, как толкать тиски, чтобы челюсти правильно выровнялись с одной или другой осью. Давайте пока не будем пытаться выровнять вашу мельницу, но на этом этапе хорошим шагом будет вытаскивание мельницы и тисков.

Подробнее о том, как это сделать, см. На нашей странице «Советы и методы работы с мельницей».

8. Начните с дерева, алюминия, латуни и пластика. Избегайте нержавеющей стали.

Хорошо, следующий шаг включает в себя надрезы. Извините, если вам кажется, что вам нужно было многое сделать, прежде чем попасть туда, но я сказал, что хочу рассказать вам некоторые вещи, которые помогут вам добиться успеха, и в этой категории довольно много вещей!

Еще один способ — избегать сложных материалов для первых разрезов. Используйте алюминий, латунь или неметаллы, например пластик и дерево.

Кстати, нет ничего плохого в том, чтобы воткнуть кусок 2 × 4 в машину, чтобы учиться, даже если конечная часть будет сделана из металла. Я часто использую дерево для прототипирования того, что делаю, пока не получу все правильно. Это намного дешевле металла!

Когда у вас все в порядке с более мягкими материалами, переходите к мягкой стали. Только после того, как вы почувствуете, что вы достаточно хорошо освоили резку этих материалов, вы можете попробовать более жесткие материалы.Мастер означает, что вы не ломаете и не изнашиваете резаки слишком быстро, и ваша поверхность больше не выглядит так, как будто на материал напала стая зараженных бешенством бобров.

Еще одна вещь. Возникает соблазн попробовать «загадочный металл». Это металл, который, как вы думаете, вы знаете, что он из себя представляет, который вы получили по сути бесплатно и, следовательно, является расходным материалом. Проблема в том, что много загадочного металла трудно разрезать. Это мерзкая дешевая штука, которая сломает фрезы и вообще вас запутает. Не стоит!

9.Для вашего первого проекта научитесь формировать квадратную заготовку из материала и сделать себе несколько комплектов ступенчатых кулачков из алюминия

Давайте перестанем откладывать дела и приготовим фишек!

На этом этапе вы начнете с изучения квадрата блока материала. Возьмите пилу и вырежьте несколько кусков материала немного завышенного размера, которые могут служить губками для тисков. Погуглите «Размеры челюстей Kurt Vise», чтобы найти чертежи челюстей, если они вам понадобятся. Как уже упоминалось, вырежьте ложу немного увеличенного размера из алюминия.Теперь вам нужно выровнять эти блоки. Выравнивание означает, что вы будете выполнять серию фрезерных пропилов до тех пор, пока все стороны не станут должным образом параллельны или перпендикулярны друг другу, после чего заготовка станет «квадратной».

Надлежащие шаги по квадрату блока материала описаны на моей странице Куба Тернера. Описанный здесь рецепт взят из замечательной книги «Секреты торговли в механическом цехе». Возьмите копию, чтобы продолжить процесс обучения.

Одна вещь о квадрате материала куба Тернера: я использую торцевую фрезу, но вы должны начать делать это с нескольких проходов и концевой фрезой 1/2 дюйма.Почему? Потому что торцевые фрезы создают большую силу. Вы можете заглохнуть шпиндель, выдернуть работу из тисков и бросить ее через комнату, и другие махинации, без которых может обойтись новичок.

Оставьте торцевую фрезу в выдвижном ящике, если она у вас уже есть, и делайте это с концевой фрезой 1/2 дюйма в первый раз, пока не узнаете немного больше о том, что делаете. То же самое и с фрезами для мух, и с фрезеровщиками с ЧПУ — с большими фрезами, которые вы используете для обработки досок. Вы еще не готовы к ним.

Получив квадрат материала, ваша следующая задача — разрезать его до нужного размера, продолжая фрезеровать его до тех пор, пока он не станет идеально подходящим для ваших губок тисков (вам понадобятся 2 квадратных куска, по одному на каждую губку). Последний шаг — просверлить и зенковать монтажные отверстия.

На самом деле, я не был полностью правдив. Когда у вас есть монтажные отверстия, последний шаг — фрезеровать ступеньку вдоль каждой челюсти, возможно, квадрат 1/8 дюйма. Теперь вы можете использовать этот шаг вместо параллелей, когда помещаете материал в тиски. Со временем вы научитесь многим другим трюкам с алюминиевыми губками, но помните: здесь все началось с вашего первого набора.

10. Выпускник по CAD / CAM

Друг, теперь вы можете делать основы.Конечно, есть еще много чего поучиться, но вы можете опередить ручного машиниста на улице, у которого есть Бриджпорт, но нет ЧПУ. Ваш следующий шаг — начать откачивать g-код. Для этого вам нужно хорошо владеть CAD / CAM. Это будет ваш самый важный шаг. Ни CAD, ни CAM не очень легко изучить.

Я даю себе 2 недели, чтобы почувствовать себя комфортно с новой программой, и до сих пор имел возможность выучить довольно много. Если это ваш первый раз, приготовьтесь пить из шланга.

Я собрал ряд указателей, чтобы максимально упростить для вас выбор лучшего программного обеспечения CAD CAM для ваших нужд. Ознакомьтесь с нашей статьей «Лучшее программное обеспечение CADCAM для начинающих». Он переполнен руководствами по покупке, советами по оценке, инструкциями по изучению идей, и, что самое главное, в нем есть руководство по секретным сделкам по самым популярным пакетам, которые могут сэкономить ваши деньги. Это сделки, о существовании которых большинство людей даже не подозревает, в том числе сделка от CNCCookbook.

Бонус: немного отложите потребность в CAD / CAM с Conversational CNC

Многие талантливые механики-механики сталкиваются с CADCAM, и это ограничивает их способность быстро работать на станках с ЧПУ.Даже после того, как они изучили CADCAM, у них все еще остается ощущение, что ручная обработка может сделать простые детали быстрее, чем ЧПУ, потому что им не нужно останавливаться, чтобы создать чертеж CAD и запустить его через пакет CAM, чтобы получить g. -код.

Вместо этого можно сделать простой кронштейн с 4 отверстиями для стрельбы от бедра.

Conversational CNC позволяет делать это с помощью станка с ЧПУ. Представьте себе замену длинного эссе-теста CADCAM на быструю викторину с несколькими вариантами ответов. В этом вся суть Conversational CNC.Вот графическое меню диалоговых операций с ЧПУ, которые можно выполнять на станке:

Вы выбираете операцию, всплывающее окно задает несколько простых вопросов, вы нажимаете кнопку «Вставить», и вы получаете свой g-код. Мы встроили Conversational CNC прямо в наш продукт G-Wizard Editor, поэтому вам не придется покупать дорогой автономный пакет Conversational.

Вам все равно нужно изучить CADCAM, но с Conversational CNC вы можете изготавливать простые детали до завершения кривой обучения CADCAM.

Поздравляем, у вас есть базовые навыки работы с ЧПУ!

Поздравляю, вы узнали достаточно, чтобы начать делать некоторые полезные вещи с некоторой уверенностью. Если вы умеете проектировать и генерировать G-код для основных деталей с помощью программного обеспечения CAD / CAM, вы особенно хорошо разбираетесь в этом. Но следите за обновлениями, потому что к этой статье есть продолжение. Это еще один набор вещей, которые вы можете сделать, чтобы достичь следующего уровня мастерства. Всегда есть чему поучиться — это одна из вещей, которые делают ЧПУ таким интересным!

Присоединяйтесь к 100 000+ ЧПУ! Получайте наши последние сообщения в блоге, которые доставляются прямо на вашу электронную почту один раз в неделю бесплатно.Кроме того, мы предоставим вам доступ к некоторым отличным справочным материалам с ЧПУ, включая:

Обзоры токарных станков с ЧПУ по металлу — Интернет-магазины и обзоры на токарные станки с ЧПУ по металлу на AliExpress

Отличная новость !!! Вы обратились по адресу: токарный станок с ЧПУ по металлу. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший токарный станок с ЧПУ по металлу вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой токарный станок с ЧПУ по металлу на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в токарном станке с ЧПУ по металлу и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести CNC lathe machine for metal по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Объяснение 5 основных проблем обработки с ЧПУ

В Metal Cutting мы говорим, что можем обработать любую деталь.И это абсолютно верно, что у нас есть команда опытных механиков, которые обладают высокой квалификацией в использовании множества оборудования для обработки с ЧПУ для производства сложных, небольших, прецизионных компонентов.

Всегда возникает вопрос, можем ли мы обработать деталь эффективно — таким образом, чтобы деталь была рентабельной как для наших клиентов, так и для нас? Ниже приведены некоторые общие проблемы, которые следует учитывать при рассмотрении обработки с ЧПУ и ее стоимости.

1. Как избежать «возврата к чертежной доске» в услугах по обработке с ЧПУ

Одна из проблем при резке с ЧПУ часто заключается не в самом процессе, а в подготовке к работе — в частности, в том, чтобы убедиться, что машинист и инженер-конструктор находятся на одной странице.Когда машинисты получают чертеж, мы смотрим на него, чтобы определить:

• Если деталь можно изготовить
• Как она будет изготовлена ​​
• Какие атрибуты важны для типа машины, которая будет использоваться

Реально не все, что написано на бумаге, можно сделать на машине. Поэтому, прежде чем инженеры начнут рисовать, им полезно провести небольшое исследование, чтобы убедиться, что их видение гармонирует с возможностями обработки и оборудованием, доступным их компании с ЧПУ (например, Metal Cutting).

Например, инженер-конструктор может предоставить очень подробный чертеж, показывающий каждый шаг, который необходимо сделать для производства детали. Однако более пристальный взгляд может показать, что не все шаги могут быть выполнены с использованием одной и той же дисциплины.

Например, может случиться так, что мы можем сделать семь из десяти шагов на токарном станке с ЧПУ, но два других шага необходимо будет выполнить с использованием электроэрозионной обработки (EDM), а последний шаг потребует дополнительного процесса со стороны внешний поставщик.Эти дополнительные шаги и вторичный процесс от стороннего поставщика повлияют на стоимость.

2. Требуется больше шагов в процессе

Обычная проблема в сфере услуг по обработке с ЧПУ — с которой мы сталкиваемся каждый день здесь, в компании Metal Cutting, где мы специализируемся на очень мелких прецизионных компонентах, — это удаление заусенцев с деталей с очень мелкими атрибутами. Речь идет о детали, которая на чертеже кажется размером с карандаш, но на самом деле, когда вы смотрите на характеристики и масштаб, оказывается, что она размером с булавочную головку.

При таких малых размерах детали физически трудно попасть в крошечные пространства внутри детали, например в глухие отверстия. Вот где потребуется дополнительный процесс, такой как электрополировка, чтобы гарантировать отсутствие заусенцев на детали.

Иногда камни преткновения появляются тогда, когда их меньше всего ожидаешь. Хороший пример — штуцер для охлаждающей жидкости высокого давления, который понадобился одному из наших клиентов. Наш токарный станок с ЧПУ в швейцарском стиле идеально подходил для этой детали, однако нам не хватало дополнительного инструмента для заднего шпинделя.

В результате потребовался вторичный процесс для добавления необходимых потоков. Хотя это добавляло всего около 30 секунд (на деталь) на всю операцию, было бы более эффективно выполнить деталь за один процесс, от цельного стержня до готового фитинга.

3. Простые элементы, требующие сложной обработки

Конечно, иногда небольшие проблемы в услугах обработки с ЧПУ ДЕЙСТВИТЕЛЬНО возникают где-то в самом процессе.

Хороший пример — когда мы изготовили деталь для электронно-лучевой трубки — проект, который потребовал много трудоемкой работы по идентификации.Он заключался в том, чтобы взять цельный кусок металла и превратить его в деталь, которая выглядела как две отдельные трубы, соединенные в центре твердой пластиной.

Работа требовала не только удаления 98% массы детали, но и просверливания центрального отверстия без заусенцев, которое соединяло бы две асимметричные полости внутреннего диаметра. Это отверстие должно иметь диаметр 0,020 дюйма (0,5 мм) с концентричностью, которая соответствует общему исходному внешнему диаметру 0,0002 дюйма (0,005 мм).

Создание отверстия — обеспечение его точного положения и правильного размера — было сложной задачей, как только мы выяснили, какой метод лучше всего использовать, это оказалось несложным.Вместо этого самой сложной задачей было растачивание основного внутреннего диаметра без поломки инструментов или износа расточных оправок.

Аналогичным образом, в другом проекте нам потребовалось превратить твердое тело в очень тонкостенную трубку с заостренным концом. Хотя трубы настолько распространены в компании Metal Cutting, что мы разрезаем их каждый день, здесь нам пришлось (и удалось) преодолеть три проблемы:

• Удерживание детали с сохранением ее округлости
• Отсутствие искажения внешнего диаметра, когда стенка трубы была только 0.0025 ”(0,0635 мм) толщиной
• Удаление заусенцев изнутри и снаружи

Эти задачи являются прекрасным примером того, где пригодятся новейшие и передовые машинные технологии. Citizen разработал пульсирующий режим, известный как LFV, или низкочастотная вибрация, который меняет стружку с типичных длинных, вязких стружек, которые склонны к запутыванию инструментов и остаются заусенцами, на короткие дискретные части, которые намного больше похожи на название «фишки» подразумевает. Эти крошечные кусочки удаляемого металла просто не могут оборачиваться вокруг инструмента, они не цепляются упорно к той части, как репей.

4. Как выбор материала влияет на процесс

При обработке с ЧПУ выбор материала является еще одним важным фактором. Например, мы можем посмотреть на чертеж и сначала подумать, что это отличная деталь для обработки, но при более внимательном рассмотрении мы можем обнаружить, что инженер хочет сделать деталь из вольфрама — материала, который не каждый может хорошо обрабатывать.

Даже для резки металла, если чертеж указан с использованием фрезерного станка с ЧПУ, токарного станка с ЧПУ или винторезного станка с ЧПУ швейцарского типа, может быть очень сложно закончить деталь точно так, как этого хочет заказчик, что повышает вероятность того, что вольфрам деталь следует шлифовать, а не обрабатывать.

В другом примере инженер может указать изготовление небольшой трубки из цельного куска нержавеющей стали 304 — очень популярного материала, известного своей коррозионной стойкостью, среди других полезных свойств. Тем не менее, SS304 очень прочен, и заусенцы не отламываются очень легко, поэтому он может быть не лучшим выбором для очень маленькой трубки, которая требует отделки без заусенцев.

5. Значение коммуникации в услугах по обработке ЧПУ

Как опытные специалисты в области обработки с ЧПУ, мы смогли выяснить, как решить все вышеперечисленные проблемы.В дополнение к (1) нашему собственному опыту, (2) опыту инженеров-проектировщиков и (3) точности чертежей, которые они нам предоставляют, именно партнерство, которое мы установили с инженерами-проектировщиками, позволяет нам:

• Порекомендуйте лучший метод обработки с ЧПУ
• Предоставьте точное смету общей стоимости
• При необходимости придумайте жизнеспособное решение в случае непредвиденной ситуации

В конце концов, важно хорошее общение между инженером и машинистом чтобы убедиться, что услуги обработки с ЧПУ могут выполнить конкретную деталь в соответствии со спецификациями, бюджетом и графиком.

Чтобы получить советы о том, как создать наилучшие спецификации для ваших требований к прецизионным металлическим деталям, загрузите наше бесплатное руководство Как настроить запрос предложения с максимальной выгодой: часто задаваемые вопросы при поиске мелких деталей .

10 распространенных проблем со станками с ЧПУ (и способы их устранения)

Другие распространенные проблемы и проблемы обработки с ЧПУ

Помимо вышеуказанных областей, операторы станков могут также столкнуться со следующими проблемами со своими станками с ЧПУ.

# 5 Проблема зажима / разжатия патронов и приспособлений

Это может быть серьезной проблемой, когда обрабатываемая деталь не может быть надежно захвачена патроном, или если она смещается или вибрирует во время процесса обработки. Чтобы решить эту проблему, выполните следующие действия:

• Проверьте, правильно ли расположена деталь, чтобы обеспечить надежный зажим.
• Проверьте, правильно ли настроены гидравлический насос и гидравлическое давление.
• Проверьте, правильно ли установлены губки и подходят ли они для захвата материала.Обеспечьте захват более широкой поверхности, а не точечный захват.
• Если патрон не открывается / закрывается, проверьте, работает ли ножной переключатель — проверьте, работают ли контакты и не порваны ли провода.
• Проверьте, подходит ли смазка для различных частей патрона и нет ли грязи или мусора, влияющих на движения.
• Проверьте, работает ли патрон, используя команду M-кода MDI.
• Проверьте, работает ли выход соленоида.В противном случае проблема может быть в обрыве провода в разъеме.
• Проверьте, работает ли тяговая труба, соединяющая гидроцилиндр и патрон, и не ослаблена ли она.

Внимание: неправильно закрепленная часть машины может привести к несчастному случаю, повреждению или, что еще хуже, травме оператора! Таким образом, очень важно, чтобы детали были правильно зажаты станком.

# 6 Проблемы с источником питания

Иногда дисплей станка с ЧПУ или другие части могут не работать из-за проблем с источником питания.Чтобы исправить это, убедитесь, что на входной стороне источника питания и питания используются правильные мощность и напряжение. Впоследствии вы должны увидеть, правильно ли работает выходная или вторичная сторона.

Рекомендация: Доверьте проверку специалисту.

Если нет мощности или напряжение низкое, рассмотрите возможность отключения выходных проводов при выключенном питании, а затем включите питание и перепроверьте выходную сторону. Вы также можете проверить, работают ли светодиоды на машинах, и посмотреть на предохранители, чтобы убедиться, что они не перегорели.

Требуется стабильный источник питания, который является основой безотказной работы с любым станком с ЧПУ.

Внимание: вызовите специалиста для таких проверок электрических частей или соединений.

# 7 Проблемы с автоматической сменой инструмента

Иногда у вас могут возникнуть проблемы с устройством автоматической смены инструмента в вашем станке с ЧПУ. Эту проблему можно решить, изучая каждый шаг процесса смены инструмента и устраняя его, диагностируя, что пошло не так.

Убедитесь, что основание, рычаг захвата, держатель инструмента, опорный рычаг и магазины инструментов работают правильно и плавно. Или изучите поворотный и механический рычаг, чтобы убедиться, что они работают правильно. Также содержите устройство автоматической смены инструмента и держатели инструмента в чистоте от стружки и охлаждающей жидкости.

# 8 Вибрация / вибрация машины

Когда ваш станок с ЧПУ вибрирует, когда он выполняет свою работу, это может значительно сократить срок службы вашего инструмента, повлиять на долговечность вашего станка с ЧПУ или снизить качество обработанной детали.Вы можете определить это, просто послушав производимый шум — иногда он может быть очень громким!

Чтобы решить эту проблему, вам необходимо диагностировать вибрацию детали или инструмента. Вы также можете настроить частоту вращения вашего процесса обработки так, чтобы частоты процесса обработки не резонировали с частотой материала.

Примечание: Для обрабатывающих центров необходимо использовать сбалансированные державки при скорости шпинделя выше 8000 об / мин. В противном случае следы вибрации будут первыми на обработанной детали.Это приведет к сокращению срока службы инструмента и, наконец, к выходу из строя подшипников вашего шпинделя.

# 9 Перегрев станка

При больших объемах и длительной обработке иногда может возникать перегрев. Ваш станок с ЧПУ может нагреваться до 150 градусов и выше. Это может негативно повлиять на результат вашей обработки, используемый инструмент, а также сам станок с ЧПУ.

Чтобы избежать этого, регулярно очищайте все каналы и очищайте машину от грязи, почвы и материалов.Заведите регулярный календарь уборки всей металлической стружки, а также жидкостей, используемых при резке.

Перегрев шпинделя станка происходит в основном из-за интенсивной эксплуатации на самых высоких оборотах. Шпиндель с консистентной смазкой нельзя использовать в течение длительного времени на полных оборотах. Шпиндель с воздушно-масляной смазкой лучше, в то время как шпиндель с масляно-струйной смазкой, как то, что использует Хвачхон, без проблем проработает самые долгие часы даже при максимальных оборотах.

Колебания температуры окружающей среды в цехе также влияют на перегрев станка.Ветер / сквозняки через двери или открытые окна могут повлиять на точность вашего точного станка.

Красивое широкое окно, через которое свободно светит солнце, плюс кондиционер с холодным дутьем могут доставить радость вашим операторам, но вашей машине это совсем не понравится, поскольку она искажается по всей своей оси.

# 10 Неверный партнер по станкам с ЧПУ

Наконец, и это, возможно, наиболее важно, вам необходимо выбрать правильного партнера по станкам с ЧПУ, чтобы уменьшить возникновение проблем со станком и человеческих ошибок.

Ошибки и ошибки станков могут дорого обойтись вашей компании в долгосрочной перспективе. Чтобы их свести к минимуму, работайте с признанными и опытными производителями станков с ЧПУ, которые предоставляют комплексное послепродажное обслуживание, обучение и пакет услуг.

Станки с ЧПУ Hwacheon, спроектированные и изготовленные с высокой точностью в соответствии со строгими стандартами качества, обладают одними из лучших показателей прочности и срока службы в отрасли.

Хотите узнать больше о нашем пакете проверки / обслуживания / обслуживания?
Щелкните здесь.

Heavy Metal Machines в Steam

Обзоры

«Две команды по четыре машины сражаются за взорвавшийся мяч, стремясь затащить его в ворота соперника в конце извилистой гоночной трассы. Сыграв пару раундов, я считаю, что стоит попробовать.
Rock, Paper, Shotgun

«В мире, до краев наполненном MOBA, Heavy Metal Machines дает новый виток в жанре, который искренне заинтересовал меня. Игра бесплатна, и разработчик Hoplon специально заявил на своей странице в Steam, что будет продавать только косметические предметы.»
PC Gamer

« Бесплатные игры бывают всех форм и размеров, но Heavy Metal Machines выделяется как игра с автомобильными сражениями с видом сверху ».
Windows Central


Об этой игре

Heavy Metal Machines — единственная в своем роде бесплатная многопользовательская транспортная игра, в которой игроки участвуют в напряженных сражениях 4 на 4, управляя смертоносными машинами на постапокалиптических аренах.

ВЕСЬ НОВЫЙ ОПЫТ

Комбинация уникальной техники, динамичных боев и постапокалиптических спортивных арен HMM перенесет вас в совершенно новый игровой процесс.

СПИСОК УНИКАЛЬНЫХ ТРАНСПОРТНЫХ СРЕДСТВ

Начиная от сокрушающего автомобиля Monster Truck и тяжелого бронированного танка до мотоцикла-метателя лезвий и магнитного эвакуатора, каждый из множества транспортных средств имеет различный набор оружия и стили игрового процесса, которые обеспечивают широкие возможности. спектр стратегических возможностей для каждого матча.

СТАНЬТЕ МЕТАЛЛИЧЕСКИМ ГЛАДИАТОРОМ

Вы можете играть в HMM небрежно, или, если вы хотите оживить ситуацию, присоединиться к рейтинговому режиму, чтобы стать богоподобным, или создать свою команду и привести ее в Колизей, внутриигровой турнир, чтобы сражаться для призов и престижа.

ДОБРО ПОЖАЛОВАТЬ НОВИНКИ

Если вы новичок в HMM, не беспокойтесь! Доступны режимы обучения, чтобы отточить свои навыки.

СОРЕВНОВАНИЕ

Если вы чувствуете себя конкурентоспособным, вы можете участвовать в турнирах сообщества или даже в Metal League, официальном турнире Heavy Metal Machines, в котором есть денежные призы, чтобы подпитывать киберспортивную сцену игры.

ИГРАЙТЕ ВМЕСТЕ

Знакомьтесь с новыми игроками в игре или приглашайте друзей, чтобы получить еще больше удовольствия!

МОЖЕТ ВЫИГРАТЬ ЛУЧШИЙ ГЛАДИАТОР

HMM — это бесплатная игра, а не оплата за выигрыш.Будьте уверены, что нет возможности покупать внутриигровые предметы, которые дают транспортным средствам преимущества в игровом процессе.

Особенности

• Единственный в своем роде игровой процесс, сочетающий уникальную технику, боевые действия и спорт.

• Командный мультиплеер 4 на 4.

• Играйте случайно, по рейтингу или присоединяйтесь к соревновательным турнирам.

• Доступны режимы обучения для оттачивания навыков новичков.

• Знакомьтесь с новыми игроками в игре или приглашайте друзей, чтобы повеселиться еще больше!

• Несколько транспортных средств с уникальным оружием и стилями игры.

• Безумные арены с разными задачами и стратегиями.

• Постоянно добавляется новый контент, включая новые машины, арены, боевые пропуска и сезонные события.

• Heavy Metal Machines — это не вознаграждение за выигрыш.

• Возрождение легенды: рассказано Ларри Хаффманом из Rock ‘n Roll Racing.

Авторские права © 2020 Hoplon Infotainment — Heavy Metal Machines. Все права защищены.

Важность обслуживания станков с ЧПУ

Техническое обслуживание станка с ЧПУ

может показаться утомительным занятием по сравнению с другими задачами успешного механического цеха.Когда машина выходит из строя, это может стоить владельцу бизнеса тысячи долларов не только из-за затрат на ремонт поломки, но и из-за упущенной выгоды. В моменты раздражения пропущенное техническое обслуживание может сводить с ума. При большом количестве механических движущихся частей и высокотехнологичных деталей поломки неизбежны. Тем не менее, краткий последовательный контрольный список и долгосрочный план профилактики могут помочь снизить риск дорогостоящих остановок.

Ежедневное обслуживание станков с ЧПУ

Это «яблоки в день», благодаря которым ваши станки с ЧПУ не попадут в отделение неотложной помощи.Они кажутся простыми, и они есть. Выполнение нескольких мелких проверок в конце каждого дня или каждой смены может помочь выявить проблему до того, как она превратится в крупный сбой. Специалисты по станкам в Absolute Machine Tools рекомендуют следующий график ежедневного технического обслуживания:

• Проверьте эти жидкости. Для станков с ЧПУ требуется соответствующий уровень жидкости, такой как смазка и гидравлическая жидкость. Ежедневная работа со своими машинами даст вам хорошую основу для определения того, как быстро нужно пополнять жидкости.Когда машины начинают использовать жидкость с большей скоростью, проверьте свои машины. Чрезмерное употребление жидкости может быть признаком проблем.
• Дайте им смазку. Grease — это плавный оператор, который поддерживает все рабочие части в движении и нарезании канавок. Не все механические мастерские проверяют точки смазки каждый день, но мы рекомендуем проверять все движущиеся части на предмет сухих участков. Быстрое нанесение смазки значительно снижает нежелательный износ.
• Обновите тряпкой. Протрите все поверхности, чтобы придать им немного блеска, очистив от грязи магазинную грязь.Ежедневная протирка машины также предотвратит накопление более мелкой металлической стружки в областях, подверженных повреждениям, таких как уплотнения, покрывающие пути.

Весенняя очистка фрезерных и токарных станков

При выполнении генеральной очистки фрезерных станков:

1. Убедитесь, что корпус станка очищен и стружка полностью удалена из-под крышек ходовой части и из области шарико-винтовой передачи. Как правило, выполняйте полную очистку корпуса!
2. Убедитесь, что все смазочные материалы находятся на нормальном уровне и функционируют должным образом.
3. Выполните точную регулировку (при необходимости) на устройстве автоматической смены инструмента, чтобы оно продолжало безупречно менять инструменты, без зависаний и заеданий.
4. Выполните тщательную проверку шпинделя и трансмиссии шпинделя, чтобы убедиться в отсутствии загрязнений, которые могут повлиять на общий срок службы шпинделя.
5. Проверяйте ремни шпинделя на предмет натяжения, масла, стружки и износа, чтобы избежать ненужных или несвоевременных простоев и повреждения детали во время операций резания.
6. Рекомендуется выполнить тест ballbar для проверки круглости и выравнивания плоскостей станка.

При выполнении генеральной очистки токарных станков:

1. Укажите выравнивание револьверной головки, задней бабки и передней бабки токарного станка для обеспечения оптимальной точности и стойкости инструмента.
2. Убедитесь, что все смазочные материалы находятся на нормальном уровне и функционируют должным образом.
3. Выполните точную настройку револьверной головки (при необходимости), чтобы избежать зависаний, застреваний или проблем с индексацией.
4. Проверить гидравлическую систему на предмет загрязнения и загрязнения.
5. Проверить привод на наличие стружки.
6. Проверьте ремни шпинделя на предмет натяжения, износа и общего состояния, чтобы избежать ненужных или несвоевременных простоев и избежать поломки детали во время операций резания.
7. Выполните тест ballbar для проверки точной округлости и выравнивания плоскостей XZ.

Для обоих типов машин настоятельно рекомендуется часто проверять или менять фильтры, чтобы обеспечить общую целостность ваших систем.

Absolute Machine Tools имеет необходимое оборудование для осмотра станков с ЧПУ и профилактического обслуживания или весенней очистки: Renishaw Ballbar для округлости, Renishaw Laser для компенсации погрешности шага, лазер Hamar Triple Scan для центровки и лазер Faro Tracker для центровки.

План профилактического обслуживания

План профилактического техобслуживания (PMP) жизненно важен для поддержания работоспособности торгового оборудования и зарабатывания денег. Регулярные проверки повышают эффективность производства, увеличивают время безотказной работы и увеличивают прибыль. Не убежден? Примерьте это на размер: внеплановые поломки станков с ЧПУ обычно обходятся в 5 раз дороже, чем ежегодные PMP. Между ускоренной доставкой деталей и потраченными впустую часами PMP всегда выигрывает в плане экономичного обслуживания оборудования.

Absolute Machine Tools предлагает три уровня PMP, которые точно соответствуют любому бюджету магазина и могут быть выполнены для любой марки.Наш пакет Gold Premier Package — это контрольный список из 15 пунктов, предназначенный для обслуживания станков с ЧПУ в течение многих лет. Наша Gold PMP проверяет точность, повторяемость и целостность деталей и устанавливает стандарт элитного обслуживания. Пакет Silver — это план из 13 пунктов, который покрывает все основные потребности в расширенном обслуживании, а пакет Bronze позволяет проводить 10 проверок с высокой потребностью для магазинов с ограниченным бюджетом.

Все три из наших планов профилактического обслуживания помогут поддерживать работу ваших станков с ЧПУ. Магазины, которые предпочитают проводить техническое обслуживание собственными силами, по-прежнему могут использовать Absolute для изготовления запасных частей.Сервисный отдел Absolute Machine Tools инвестировал более 20 миллионов долларов в запасные и прочие детали для станков с ЧПУ. Позвоните нам сегодня, если вам потребуется техническое обслуживание станков с ЧПУ.

.
