Как сделать качественный цифровой коаксиальный аудиокабель самостоятельно. Какие материалы и инструменты потребуются. Пошаговый процесс изготовления кабеля с учетом всех нюансов. На что обратить внимание при выборе компонентов. Основные ошибки при самостоятельном изготовлении и как их избежать.
Что такое цифровой коаксиальный аудиокабель и зачем он нужен
Цифровой коаксиальный аудиокабель используется для передачи цифрового аудиосигнала между различными устройствами, такими как CD/DVD-проигрыватели, ресиверы, ЦАПы и т.д. Основные преимущества такого кабеля:
- Высокое качество передачи сигнала без потерь
- Защита от электромагнитных помех
- Возможность передачи на большие расстояния
- Поддержка многоканального звука
Правильно изготовленный коаксиальный кабель позволяет добиться максимально качественного звучания вашей аудиосистемы. При этом сделать его своими руками вполне реально, что позволит сэкономить на покупке готового решения.

Необходимые материалы и инструменты
Для изготовления цифрового коаксиального аудиокабеля потребуются:
- Коаксиальный кабель с волновым сопротивлением 75 Ом (например, RG-6 или RG-59)
- Разъемы RCA или BNC (2 шт)
- Припой
- Паяльник
- Кусачки
- Стриппер для зачистки кабеля
- Термоусадочная трубка
Выбирайте качественный коаксиальный кабель с двойным экранированием для лучшей защиты от помех. Разъемы предпочтительно использовать с позолоченными контактами для надежного соединения.
Пошаговая инструкция по изготовлению кабеля
Процесс создания цифрового коаксиального аудиокабеля включает следующие этапы:
- Отмерьте необходимую длину кабеля и отрежьте его кусачками.
- Аккуратно снимите внешнюю изоляцию на концах кабеля на длину 1-2 см с помощью стриппера.
- Расправьте экранирующую оплетку и отведите ее в сторону.
- Снимите изоляцию с центральной жилы на 5-7 мм.
- Наденьте на кабель термоусадочную трубку.
- Припаяйте центральную жилу к центральному контакту разъема.
- Припаяйте экранирующую оплетку к внешнему контакту разъема.
- Надвиньте термоусадку на место пайки и прогрейте ее.
- Повторите процедуру для второго конца кабеля.
Будьте аккуратны при зачистке кабеля, чтобы не повредить экран. Пайку выполняйте быстро, чтобы не перегреть компоненты.

Основные ошибки при самостоятельном изготовлении
При создании цифрового коаксиального аудиокабеля своими руками важно избегать следующих ошибок:
- Использование кабеля с неподходящим волновым сопротивлением (не 75 Ом)
- Некачественная пайка, приводящая к потере контакта
- Повреждение экранирующей оплетки при зачистке
- Использование низкокачественных разъемов
- Слишком длинные оголенные участки провода
Тщательно выполняйте все этапы работы и используйте качественные компоненты, чтобы получить надежный кабель с отличными характеристиками.
Тестирование и проверка готового кабеля
После изготовления цифрового коаксиального аудиокабеля необходимо провести его тестирование:
- Проверьте мультиметром отсутствие короткого замыкания между центральной жилой и экраном.
- Измерьте сопротивление кабеля — оно должно быть близко к 75 Ом.
- Подключите кабель к аудиоаппаратуре и послушайте звук на разных частотах.
- Убедитесь в отсутствии помех и искажений при передаче сигнала.
Если тестирование прошло успешно, ваш самодельный цифровой коаксиальный аудиокабель готов к использованию!

Преимущества самостоятельного изготовления кабеля
Создание цифрового коаксиального аудиокабеля своими руками имеет ряд преимуществ:
- Экономия средств по сравнению с покупкой готового кабеля
- Возможность выбора оптимальной длины
- Контроль качества на всех этапах изготовления
- Получение опыта и навыков в работе с аудиотехникой
- Возможность создания уникального дизайна кабеля
При соблюдении технологии вы сможете создать кабель не хуже, а возможно и лучше многих заводских аналогов.
Советы по уходу и эксплуатации самодельного кабеля
Для долгой и надежной работы вашего самодельного цифрового коаксиального аудиокабеля соблюдайте несколько простых правил:
- Избегайте чрезмерных изгибов кабеля
- Не допускайте попадания влаги на разъемы
- Периодически проверяйте надежность соединений
- Храните кабель в защищенном от пыли месте
- При необходимости очищайте контакты спиртом
При бережном обращении ваш самодельный кабель прослужит долгие годы, радуя вас качественным звучанием.
Оптический S/PDIF для ПК своими руками / Хабр

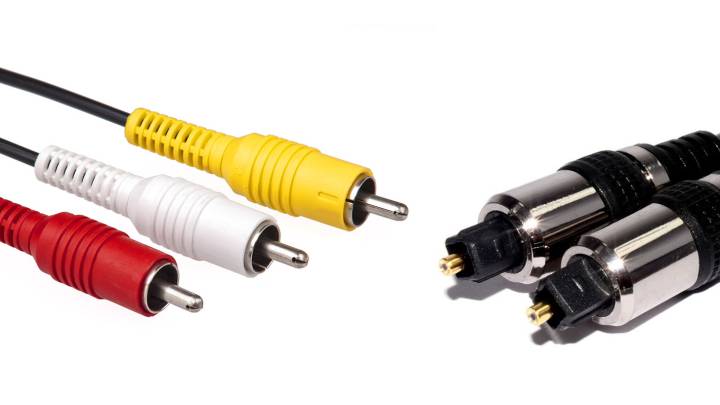

Цифровые интерфейсы давно теснят своих аналоговых предков. Аудиосистемы среднего класса в качестве источника сигнала используют звук закодированный в одном из множества стандартов. Это может быть банальный PCM для стереозвука или семейство стандартов Dolby для их многоканальных родственников. Но сегодня мы поговорим не о способах кодирования, но о том, как именно передаётся сигнал. Существует всего два варианта — оптический и по коаксиальному кабелю. Оптика гарантирует полную электрическую развязку, коаксиальный кабель прост в подключении.
Уже лет десять практически каждая материнская плата укомплектована оптическим цифровым выходом S/PDIF (он же TOSLINK). Но если посмотреть на заднюю панель найти его можно не всегда. В чём же подвох? В нежелании производителя устанавливать ещё один разъём на задней панели и удорожать плату установкой оптического модуля или гнезда под коаксиальный кабель.

На этой же странице нарисована фирменная планка с коаксиальным и оптическим выходами. Иногда ещё бывают оптические входы, но автор статьи о таком только читал в сети. Поиск оригинальной планки может превратиться в нетривиальную задачу — цена на зарубежных аукционах составляет около 10 долларов без учёта доставки. Быстрый поиск по русскоговорящим форумам находит только запросы о её покупке и советы купить вместо неё звуковую карту с соответствующим гнездом.
Значит, изготовим планку самостоятельно. Несмотря на потенциальную простоту изготовления ничего похожего, для оптического подключения в сети не обнаружилось. По коаксиальному подключению информации больше — но мы то хотим оптику. Значит начинаем читать документацию, например здесь, S/PDIF Documentation.
По спецификации уровень сигнала на материнской плате — это TTL, о нагрузочной способности выхода SPDIFOUT можно только догадываться.
Следующий этап — подключение рекомендованного оптического модуля TOTX173. Цена и наличие по интернет-магазинам опять не радует — чуть меньше тех же десяти долларов и длительная доставка. Значит пора искать донора. Пробежавшись по домашней свалке электроники, удалось выявить только одну жертву, ей оказалась Playstation 2, подаренная сотрудниками на прошлый день рождения.
S/PDIF на жертве выглядел так
Так как поиск по коду на корпусе (T2002H7) ничего не дал, то устройство пришлось включать в разобранном состоянии для того чтобы убедиться что используется питание от пяти вольт и TTL уровень сигнала.
Контактов всего три, общий легко определяется, питание подключено напрямую к подписанному 5в штекеру, остаётся информационный вывод подключенный через резистор номиналом 220 Ом. Вот наш ново обретённый модуль крупным планом.
Осталось подключиться к материнской плате и собрать это всё в виде планки. Общий вывод подключаем к общему, питание к питанию, а SPDIFOUT через резистор 220 Ом к data. Из куска макетной платы и выгоревшей сетевой карты собираем планку для ПК, у меня получилось так.
Устанавливаем в корпус.
С момента сборки прошло уже более двух недель — всё работает отлично. На слух конечно разница находится в пределах данных психологией ощущений. Но если есть акустика понимающая оптику — почему бы не воспользоваться подключением сделанным своими руками. В комментариях было бы интересно услышать мнение о возможной разнице в звучании такого оптического выхода и полученного с звуковой карты среднего ценового диапазона.
Уже после сборки я добрался до ближайшей мастерской по ремонту бытовой техники. Именно там стояло сразу искать донора — у них есть достаточное количество сгоревших DVD плееров, примерно по доллару за плату. Для тех кто захочет повторить конструкцию — это будет полезным.
Коаксиальный кабель своими руками
Начну с того, что есть у меня телевизор и домашний кинотеатр не малоизвестной марки Philips. Кинотеатру моему уже без малого 13 лет, а телек помоложе, ему 9. Суть в том, что цифровое кабельное телевидение уже сегодня передает некоторые каналы цифрового формата со звуком 5. Самым оптимальным вариантом для меня это было соединение коаксиальным кабелем через Digital Audio. Вот он с обратной стороны кинотеатра.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как сделать антенну для цифрового ТВ своими руками
- Домашний кинотеатр на практике. Часть 2
- Как сделать очень качественный коаксиальный usb кабель
- Монтаж F разъема на кабель
- Нюансы монтажа и подключения РК-50, РК-75
- Как нарастить телевизионный кабель своими руками
- Межблочные соединительные кабели — донести без потерь.
..
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простая T2 антенна из коаксиального кабеля. Антенна для цифрового ТВ. T2 антенна своими руками
Как сделать антенну для цифрового ТВ своими руками
Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать.
Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура. А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый. Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.
Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем. Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны. На этом наша антенна готова к работе.
Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию. Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.
Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях. Вам также может понравиться Выжимаем последние соки из батарейки Мастер-класс своими руками
Домашний кинотеатр на практике. Часть 2
Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Аудиосистемы среднего класса в качестве источника сигнала используют звук закодированный в одном из множества стандартов. Это может быть банальный PCM для стереозвука или семейство стандартов Dolby для их многоканальных родственников. Но сегодня мы поговорим не о способах кодирования, но о том, как именно передаётся сигнал.
Множество экспериментов по кабелю и конечный результат.
Как сделать очень качественный коаксиальный usb кабель
Коаксиальный аудиокабель за последние несколько лет получил значительные улучшения и изменились цены в магазинах. Вы спросите, речь идет про аналоговый или цифровой кабель? Сегодняшние аудиоустройства не используют аналоговые сигналы для создания звуков, а цифровые — работают с данными для цифрового сигнала по принципу нуля и единицы. Цифровой коаксиальный аудиокабель создан с целью сохранения и передачи максимально возможного качества звука. Самый полный обзор коаксиального аудиокабеля: Что это и зачем, а так же, где используется, плюс пару слов о покупке Какие особенности имеет коаксиальный звуковой кабель? Коаксиальные звуковые кабели точно такие же, с точки зрения их конструкции и производительности, как омные цифровые или аналоговые видео кабели. Коаксиальный кабель для чего нужен Правильный коаксиальный аудиокабель имеет важное значение для полноценного использования вашего аудиооборудования.
Монтаж F разъема на кабель
Правила форума. Форум автозвука и установки музыки в автомобиль. Форум автозвука Продвинутый уровень Мастерство инсталляции Питание и коммутация Коаксиальный кабель своими руками. Страница 1 из 3 1 2 3 Последняя К странице: Показано с 1 по 10 из
Вот на днях купил межблочный провод Supra EFF-I длиной 2м для создание пары длиной 1м, эта длина взята немного с запасом, на будущее, возможно будет поделен еще по полам до 50см или 30на 70, все зависит от инстала, скорей всего пойдет на вч сч.
Нюансы монтажа и подключения РК-50, РК-75
Коаксиальный кабель Всем привет. Посоветуйте модель. Спаяй сам! Получишь два удовольствия: 1-е от сэкономленных денег, 2-е от сделанной своими руками вещи. А звук будет
Как нарастить телевизионный кабель своими руками
Межблочники своими руками. Не затрагиваю крайне животрепещущую тему » слышно эти веревочки или не слышно » А налоговые межблочники у меня изготовлены на базе 75 Ом коаксиального кабеля марки L-4CFB от японского производителя Canare , изначально кабель предназначен для цифрового видео потока, отличается малым затуханием полоса пропускания свыше 1ГГц. Центральная жила у него одиночная не лужёная, двойной экран фольга и обслуженный медный корд , диэлектрик из вспененного полиэтилен а. Ж е сткий такой, собака , потому лишний раз тормошить его не рекомендуется, его бы хорошо в заделку положить.
Аналоговые межблочники у меня изготовлены на базе 75 Ом коаксиального кабеля марки L-4CFB от японского производителя Canare, изначально.
Межблочные соединительные кабели — донести без потерь…
Начну с того, что есть у меня телевизор и домашний кинотеатр не малоизвестной марки Philips. Кинотеатру моему уже без малого 13 лет, а телек помоложе, ему 9. Суть в том, что цифровое кабельное телевидение уже сегодня передает некоторые каналы цифрового формата со звуком 5.
Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор das Технологии. Автор cu6apum Акустические системы. Клуб DiyAudio Звук в твоих руках!
Продолжаем разговор.
Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль?
Если у вас есть даже начальные навыки обращения с электричеством, прокладку коаксиального кабеля в квартире или в частном доме можно сделать своими руками. Главное — точно выполнить несколько несложных правил. Рассмотрим, как подвести провод кабельного или спутникового телевидения к одной или нескольким точкам приема.
Простой рецепт высококачественного цифрового коаксиального кабеля
Аудиофильский мир действительно изменился за последнее десятилетие. Большинство из нас перешли от автономного проигрывателя компакт-дисков к компьютерному музыкальному серверу. Независимо от того, используете ли вы iTunes, Foobar2000, WinAmp, MediaMonkey или какую-либо другую программу, вам действительно нужен качественный ЦАП для извлечения музыки с ПК на звуковую установку. Индустрия адаптировалась, и за последние годы было выпущено множество высококачественных ЦАПов.
Для передачи драгоценных единиц и нулей на ЦАП должен использоваться качественный кабель, которому можно доверять. Хороший цифровой кабель должен иметь импеданс 75 Ом. Импеданс кабеля важен для цифрового звука, потому что сигнал проходит на высоких частотах. Из-за этого импеданс должен быть согласован от источника к кабелю и к нагрузке. Если это не так, то ваш конец с отражениями. Концепция, по-видимому, заключается в том, что часть сигнала отражается обратно к источнику по кабелю. Если сопротивление источника не равно 75 Ом, он вернет отражение на нагрузку, создавая отражение с временной задержкой. Я также читал некоторые эссе по этому вопросу, в которых говорилось, что коаксиальный кабель должен быть 1,5 метра (примерно 5 футов) или длиннее, чтобы еще больше свести к минимуму возможность этого эффекта.
Кажется, что есть много мнений по вышеизложенному, которые вызывают долгие дебаты, занимающие тысячи страниц в сотнях тем, поэтому я только коснусь этого и двинусь дальше 😉 Выход из вышесказанного заключается в том, что по возможности следует использовать разъемы на 75 Ом и 5 футов коаксиального кабеля на 75 Ом (если только это не сбалансированный разъем AES/EBU, что является другой историей).
Не так много коаксиальных разъемов аудиофильского качества, сделанных своими руками, поэтому вам придется немного потратиться, чтобы получить хорошие. Furutech производит BNC-разъем FP-3-117(R) аудиокласса с привлекательным родиевым покрытием. На данный момент не так много других устройств, которые находятся между этим разъемом и разъемами Canare профессионального качества. Я полагаю, что Вампир делал один, но обычные подозреваемые (PCX, Перси) не носят его. На момент написания этой статьи пара Furutech обойдется вам примерно в 40 долларов.
Furutech FP-3-117(R) |
Для соединения этих двух прекрасных коаксиальных разъемов понадобится качественный провод. DHLabs, компания, которая существует с 1992 года, известна тем, что предлагает запчасти аудиофильского качества по разумным ценам. Я буду использовать провод DHlabs D-75, который имеет сплошную центральную жилу с серебряным покрытием для поддержания равномерного импеданса. С веб-сайта DHLab: Использование цельного центрального проводника сводит к минимуму отражения сигнала, которые очень важны в кабелях для передачи цифровых данных. Этот центральный проводник заключен в очень однородный диэлектрик из вспененного тефлона с закрытыми порами. Результатом этих усилий стал кабель, который может обеспечить превосходную производительность на частотах выше 2 гигагерц … В соответствии с нашей политикой предоставления максимальной ценности, D-75 стоит намного меньше, чем можно было бы предположить на его уровне производительности. Я склонен согласиться. Я полагаю, что если бы другие компании продавали такой же провод, он был бы как минимум в два раза дороже.
D-75 Вырез |
Использовать эти части вместе на самом деле довольно легко. Один снимает оболочку, отгибает плетеный экран, обрезает небольшое количество диэлектрика, затем вставляет кабель в разъем. Центральный проводник со сплошным сердечником припаивается к центральному контакту Furutech, а разъем зажимается на экране для соединения без пайки.
Пример соединения без пайки |
Итак, вы думаете про себя: «Эти разъемы BNC выглядят немного странно, я не думаю, что мой ЦАП / CD-плеер / и т. д. те». На самом деле немного реже иметь хорошие гнезда BNC на вашем оборудовании, чем обычные гнезда RCA для приема или отправки цифрового сигнала, но все больше и больше новых устройств, похоже, теперь включают BNC. Если он еще не установлен на вашем устройстве, но есть место для его установки, обычно работает один из разъемов Vampire BNC типа «мама» ниже:
Вампир BNC женский |
Можно либо установить его свободно висящим и припаять к нему провод, либо заменить его в зависимости от определенных макетов печатной платы. PartsConnexion предлагает их, и я уверен, что другие розничные продавцы тоже. Если кто-то не хочет возиться с этим, DHLabs все еще делает хороший штекер RCA, который соответствует D-75.
DH Labs RCA-3 |
Конечно, возможно иметь RCA-3 с одной стороны и Furutech BNC с другой, в зависимости от приложения. Вот что получилось у моего завершенного коаксиального кабеля Furutech/DHlabs:
Цифровой коаксиальный кабель Furutech/DHlabs |
А вот пример подключения RCA к BNC с использованием вышеупомянутого DH Labs RCA-3.
Цифровой коаксиальный кабель RCA-BNC |
Если вы хотите изготовить собственный цифровой коаксиальный кабель, свяжитесь с Zynsonix.
Надеюсь, вам понравилось подробное обсуждение цифрового коаксиального кабеля. Обратите внимание, что этот пост предназначен только для развлекательных целей и не предназначен для прохождения. Владелец этого блога, Blogger, и все связанные с ним стороны не несут ответственности, если вы попытаетесь воспроизвести указанный выше кабель и нанести ущерб себе или своему окружению.
сделай сам коаксиальный кабель spdif | diyAudio
