Двухполярный импульсный блок питания своими руками: Экономичный двухполярный импульсный блок питания своими руками

Содержание

Экономичный двухполярный импульсный блок питания своими руками

Данный самодельный двухполярный импульсный блок питания можно применить для питания различных радиоэлектронных устройств, в частности 15 ваттного усилителя звука на TDA2030.

Технические параметры импульсного блока питания:

  • мощность —  180 Вт
  • напряжение на выходе — 2 x 25 вольт
  • ток  нагрузки — 3,5 А.

Описание работы импульсного блока питания

  В первую очередь происходит выпрямление переменного напряжения электросети диодным мостом VD1, пульсация которого сглаживается емкостями C1-C4. Для уменьшения тока заряда, протекающего через эти конденсаторы в момент включения импульсного блока  питания, в схему добавлено сопротивление R1.

Далее выпрямленное напряжение идет на полумостовой инвертор (преобразователь напряжения), собранный на транзисторах VT1-VT2. Нагрузкой данного преобразователя служит I обмотка трансформатора T1, он же также служит гальванической развязкой с электросетью. Емкости C3, С4 играют роль ВЧ фильтра. Частота преобразования происходит на частоте 27 кГц.

Напряжение, полученное с третьей обмотки трансформатора T1 идет на первичную обмотку T2, посредством данной обратной связи обеспечивается автоколебательный режим функционирования преобразователя. Для уменьшения напряжения на первичной обмотке добавлено сопротивление R4. Данным сопротивлением в какой-то мере определяется частота работы преобразователя.

Для выполнения стабильного пуска импульсного блока питания и его надежного функционирования собран модуль пуска — генератор на биполярном транзисторе VT3, который работает в лавинном режиме.

В момент подачи питания сквозь сопротивление R6 происходит заряд емкости С9. В случае если на нем напряжение поднимается до 50-70 В, транзистор VT3 мгновенно отпирается и данный конденсатор разряжается. Появившийся в результате разряда импульс тока отпирает VT2 и запускает преобразователь импульсного блока питания.

Каждый транзисторы VT1 и VT2 необходимо разместить на радиаторе с площадью 55 см. Тоже самое нужно проделать и с диодами VD2-VD5.

Параметры трансформаторов импульсного блока питания

Т1 : Два кольца марки М2000НМ, К31х18,5х7

  • I – 82 вит., ПЭВ-2 диаметр 0,5 мм.
  • II – 32 вит. с отводом посередине, ПЭВ-2 диаметр 1 мм.
  • III – 2 вит., ПЭВ-2 диаметр 0,3 мм.

Т2 : Кольцо марки М2000НМ, К10х6х5

  • I – 10 вит., ПЭВ-2 диаметр 0,3 мм.
  • II – 6 вит., ПЭВ-2 диаметр 0,3 мм.
  • III – 6 вит., ПЭВ-2 диаметр 0,3 мм.

Для стабильного запуска III обмотка Т1 должна быть намотана на месте, не занятом обмоткой II. Обмотки необходимо надежно изолировать друг от друга стеклотканью или любым другим подходящим изоляционным материалом. Диоды КД213А можно заменить на КД213Б. Транзисторы КТ812А возможно поменять на КТ809А, КТ704В, КТ812Б, КТ704А. Конденсаторы C1, C2 на напряжение не менее 160В.

Исправно построенный импульсный блок питания как правило в настройке не нуждается, но в определенных случаях возможно будет подобрать транзистор VT3. Для контроля его работоспособности на некоторое время отсоединяют контакт эмиттера и подключают его к минусовому контакту сетевого выпрямителя.

При исправном транзисторе при помощи осциллографа на емкости С9 можно наблюдать пилообразный электросигнал амплитудой около 20…50 В и частотой несколько герц. Если этого нет, транзистор следует заменить. Смотрите так же схему простого самодельного лабораторного блока питания.

Самый простой двухполярный ИИП | AUDIO-CXEM.RU

Сегодня речь пойдет о схеме двухполярного импульсного источника питания, которая является одной из самых простейших. Мощность представленного ИИП находится в пределах 100Вт при работе на статическую нагрузку (резистор), что достаточно для использования в связке с двумя усилителями по 50Вт или одного канала мощностью 100Вт.

Схема ничем не отличается от представленной в статье «Импульсный источник питания для TDA7294 на IR2153». Отличием является импульсный трансформатор, а точнее форма сердечника. В этой статье будет продемонстрирован способ намотки трансформатора на сердечнике EI-образной формы, в прошлой же статье я наглядно показывал, как выполнить намотку на кольцевом ферритовом сердечнике.

Схема простого двухполярного ИИП

Работу схемы я разъяснял в статье со ссылкой выше.

Сердцем источника является драйвер управления полевыми транзисторами IR2153. При указанных на схеме R2=15кОм и C3=1нФ, драйвер будет работать на частоте 47кГц.

Да, у этого ИИП нет защиты от перегрузки и короткого замыкания, поэтому и является самой простой схемой двухполярного источника. При выходе из строя ИИП, на его выходе напряжение падает до нуля, поэтому усилителю он вреда не принесет, разве что пострадает сам.

Учитывая, что выходная мощность источника составляет 100Вт, система мягкого старта для ограничения токов зарядки емкостей (для облегчения работы ключей на старте) здесь в принципе и не нужна. При первом старте пусковой ток ограничивается термистором NTC.

Компоненты схемы

Резистор R1 должен быть мощным, не менее 2Вт, так как на нем выделяется большое количество тепла. Можно соединить в параллель два резистора по 36кОм. Изначально я установил R1 мощностью 1Вт (другого не было), но позже был вынужден заменить на более мощный. Остальные резисторы мощностью 0.25Вт.

Все конденсаторы керамические, кроме C6, C10 и C11 (пленка).

Варистор защищает схему от бросков напряжения в сети выше 275В, поэтому он должен быть рассчитан на такое напряжение. При броске, он замыкает сетевой вход, и предохранитель F1 перегорает.

Термистор NTC сопротивлением 5Ом (5D7, 5D9, 5D11).

Диодный мост VDS1 на ток не менее 4А.

Диод VD1 не обязательно должен быть быстрым (HER108), любой выпрямительный диод на ток 1А и напряжение 1000В.

Диод VD2 должен быть быстрым (FR, UF, SF или HER) на ток 1А, можно установить HER108, FR107, FR157.

Диоды VD3-VD6 должны быть очень быстрыми (FR302, FR304, FR602, UF600B, BY397 и так далее) на ток не менее 3А и обратное напряжение более 100В. Можно установить диоды Шоттки (КД213А и другие). Также для повышения надежности, можно соединить в параллель по два диода.

Транзисторы VT1 и VT2 должны быть оригинальными. При установке подделок ИИП может выходить из строя еще при запуске, либо при минимальной нагрузке. Транзисторы нужно установить на радиатор через изоляционные втулки и прокладки, иначе будут искры и дым.

Трансформатор

Сердечник трансформатора двухполярного импульсного источника питания должен иметь габариты 33×12.7×9.7мм. Обязательно проверьте отсутствие зазора у сердечника, его быть ни в коем случае не должно!

Как разобрать трансформатор от блока питания персонального компьютера я описывал в статье.

Подобные сердечники применяются в блоках питания ПК (мощностью до 300Вт).

Первичная обмотка.

Эмалированным медным проводом (диаметр по меди не менее 0.63мм) мотаем 32 витка. В какую сторону? В любую! Просто мотайте все обмотки в одну сторону и сюрпризов не будет. Витки улаживать необходимо с натяжением, чтобы при работе ИИП трансформатор не гудел, не пищал.



Если 32 витка не влезли в один слой, то оставшиеся витки равномерно распределяем по участку каркаса, а между слоями необходимо положить несколько слоев изоляции. В качестве изоляции рекомендую купить пакет для запекания и нарезать лентами, либо купить специальный термоскотч для трансформаторов. Простым скотчем изолировать нельзя.

Внимание! В высокочастотных трансформаторах (наш случай) необходимо использовать хороший обмоточный провод, без повреждения изоляции. Настоятельно не рекомендую использовать провод б/у. При эксплуатации может прошивать изоляцию и ИИП будет выходить из строя, а вы будете гадать, в чем же причина?

Вторичная обмотка.

Между вторичной и первичной обмотками необходимо обеспечить хорошую изоляцию.

Вторичная обмотка мотается двумя жилами провода диаметром 0.63мм.

Первые 8 витков мотаем от основания каркаса в ту же сторону, что и мотали первичную обмотку. Намотав 8 витков, оставляем длинный хвост (12-15см), это будет средняя точка.

После чего, мотаем еще 8 витков в ту же сторону, что и предыдущие витки. Начинаем мотать от средней точки (хвоста) в сторону основания каркаса. Хвосты зачищаем, скручиваем и лудим.

Далее стягиваем сердечник. Я использую термоскотч, но для стяжки можно применить и простой скотч. Сердечник я не проклеиваю, а просто стягиваю.

Нагрев при номинальной мощности

При испытаниях собранного мной двухполярного импульсного источника питания, я нагружал его резистором с сопротивлением 102Ома. Мощность составила 54Вт. Работа длилась 20мин.

После остывания всех элементов я нагрузил свой ИИП резистором на 51Ом. Мощность составила примерно 107Вт. Гонка продолжалась 10мин. Трансформатор нагрелся до температуры 550C, диодный мост VDS1 нагрелся до температуры 600C, диоды VD3-VD6 нагрелись до 770C. Полевые транзисторы, установленные на радиатор с площадью поверхности 300см2, были совершенно холодные.

Для уменьшения нагрева, на VDS1 можно установить алюминиевую пластинку. А для VD3-VD6, как говорилось выше, установить в параллель по 2шт (диода) и отвести их дальше от платы (обеспечить зазор).

Вывод. Представленный в этой статье двухполярный импульсный источник питания вполне может обеспечить питание двух каналов усилителей НЧ таких, как TDA7294, LM3886, STK402-070 или усилителя Дорофеева. Ведь при прослушивании музыки нагрузка совсем иная (не статическая) и нагрев элементов будет меньше, невзирая на КПД усилителей класса AB примерно равный 55%.

Можно ли повысить мощность этого ИИП?

Можно! Скажем для 200-300Вт необходимо развести другую печатную плату, обеспечив более широкими дорожками и местом под более мощные компоненты. Заменить диодный мост VDS1 на более мощный (6-8А), заменить предохранитель F1 и термистор NTC на элементы с большим током. Увеличить сечение обмоточных проводов трансформатора, а также увеличить габаритную мощность его сердечника и заменить диоды Шоттки на ток не менее 10А, с установкой их на теплоотвод.

Печатная плата простого двухполярного ИИП СКАЧАТЬ


Похожие статьи

Двухполярный блок питания из готовых китайских модулей dc-dc step down LM2596

Заявлены довольно высокие параметры, а стоимость готового модуля меньше стоимости входящих в него деталей. Прельщают малые размеры платы.
Я решил приобрести несколько штук и испытать их. Надеюсь, мой опыт будет полезен не слишком опытным радиолюбителям.

Содержание / Contents

Я купил на Aliexpress модули LM2596, как на фото выше. Хотя на сайте были показаны твердотельные конденсаторы на напряжение 50 В, конденсаторы обычные, а половина модулей с конденсаторами на напряжение 16 В. Можно подумать, что достаточно взять трансформатор, диодный мост, подключить к ним модуль, и перед нами стабилизатор с выходным напряжением 3…30 В и током до 2 А (кратковременно до 3 А).

Я так и сделал. Без нагрузки всё было хорошо. Трансформатор с двумя обмотками по 18 В и обещанным током до 1,5 А (провод на глаз был явно тонковат, так оно и оказалось).
Мне нужен был стабилизатор +-18 В и я выставил нужное напряжение.

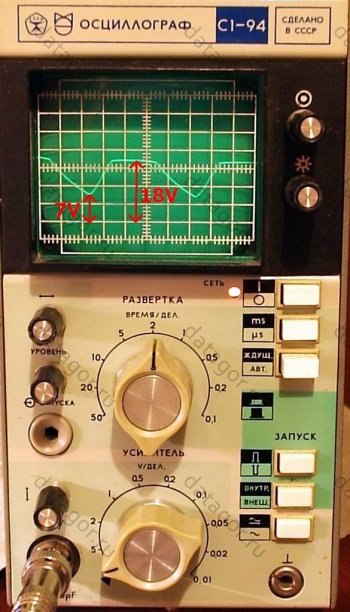

При нагрузке 12 Ом ток 1,5 А, вот осциллограмма, 5 В /клетка по вертикали.


Это трудно назвать стабилизатором.

Причина проста и понятна: конденсатор на плате 200 мкФ, он служит только для нормальной работы DC-DC преобразователя. При подаче на вход напряжения от лабораторного блока питания, всё было нормально. Выход очевиден: надо питать стабилизатор от источника с малыми пульсациями, т. е. добавить после моста ёмкость.

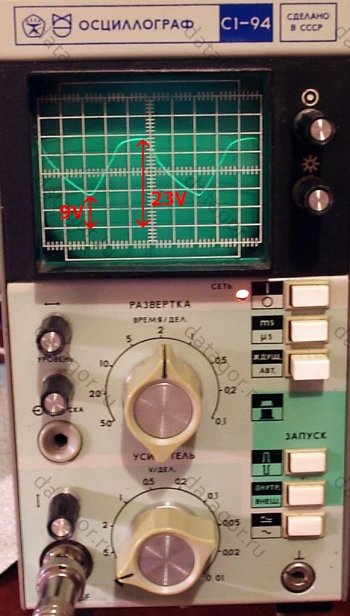

Вот напряжение при нагрузке 1,5 А на входе модуля без дополнительного конденсатора.

С дополнительным конденсатором 4700 мкФ на входе, пульсации на выходе резко уменьшились, но при 1,5 А были ещё заметны. При уменьшении выходного напряжения до 16 В, идеальная прямая линия (2 В /клетка).

Падение напряжения на модуле DC-DC должно быть минимум 2…2,5 В.

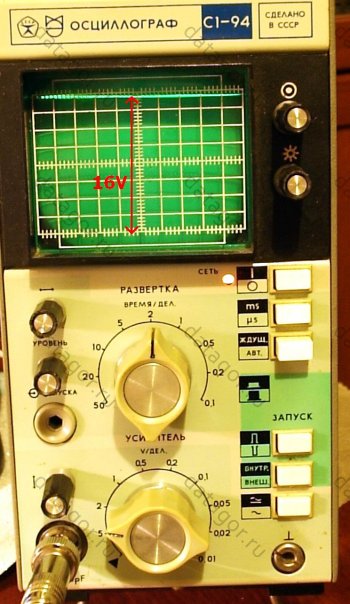

Теперь можно смотреть пульсации на выходе импульсного преобразователя.

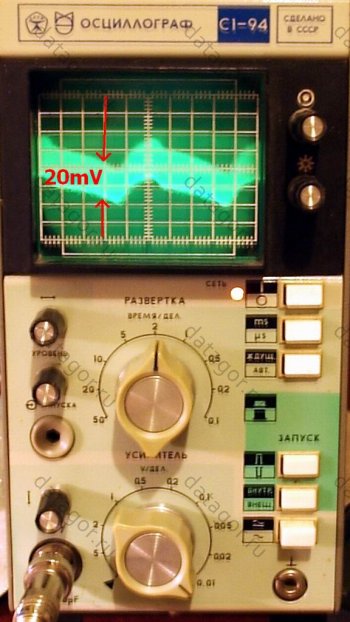

Видны небольшие пульсации с частотой 100 Гц промодулированные частотой несколько десятков кГц. Datasheet на LM2596 рекомендует дополнительный LC фильтр на выходе. Так мы и сделаем. В качестве сердечника я использовал цилиндрический сердечник от неисправного БП компьютера и намотал обмотку в два слоя проводом 0,8 мм.

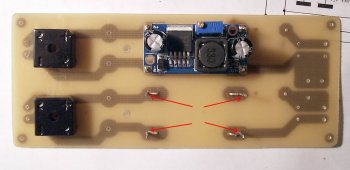

На плате красным цветом показано место для установки перемычки – общего провода двух каналов, стрелкой – место для припаивания общего провода, если не использовать клеммы.

Посмотрим, что стало с ВЧ-пульсациями.


Их больше нет. Остались небольшие пульсации с частотой 100 Гц.
Неидеально, но неплохо.

Замечу, что при увеличении выходного напряжения, дроссель в модуле начинает дребезжать и на выходе резко растёт ВЧ-помеха, стоит напряжение чуть уменьшить (всё это при нагрузке 12 Ом), помехи и шум полностью пропадают.

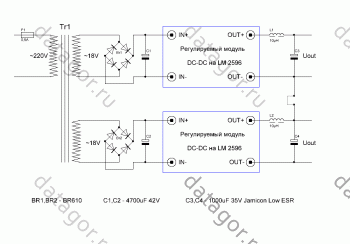

Схема проста и очевидна.

При длительной нагрузке током 1 А детали заметно нагреваются: диодный мост, микросхема, дроссель модуля, больше всего дроссель (дополнительные дроссели холодные). Нагрев на ощупь 50 градусов.

При работе от лабораторного блока питания, нагрев при токах 1,5 и 2 А терпимый в течение нескольких минут. Для длительной работы с большими токами желателен теплоотвод на микросхему и дроссель большего размера.

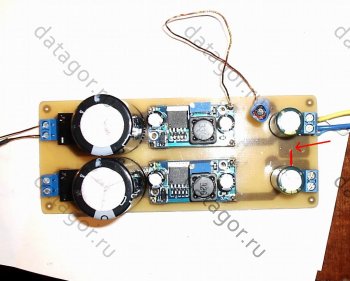

Для монтажа модуля я применил самодельные «стойки» из луженого провода диаметром 1 мм.

Это обеспечило удобный монтаж и охлаждение модулей. Стойки можно сильно нагревать при пайке, они не сместятся в отличие от простых штырей. Эта же конструкция удобна, если надо припаять к плате внешние провода – хорошая жесткость и контакт.
Плата позволяет легко заменить при необходимости модуль DC-DC.

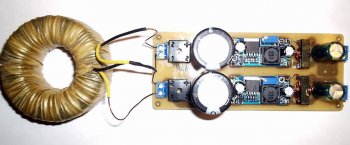

Общий вид платы с дросселями от половинок какого-то ферритового сердечника (индуктивность не критична).

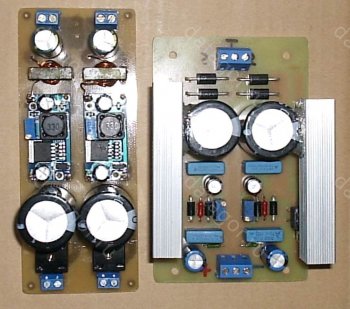

Несмотря на крошечные размеры модуля DC-DC, общие размеры платы получились соизмеримыми с платой аналогового стабилизатора.

1. Необходим трансформатор с сильноточной вторичной обмоткой или с запасом по напряжению, в этом случае ток нагрузки может превышать ток обмотки трансформатора.

2. При токах порядка 2 А и более желателен небольшой теплоотвод на диодный мост и микросхему 2596.

3. Конденсатор питания желателен большой ёмкости, это благоприятно сказывается на работе стабилизатора. Даже крупная и качественная ёмкость немного нагревается, следовательно желательно малое ESR.

4. Для подавления пульсаций с частотой преобразования, LC фильтр на выходе необходим.

5. Данный стабилизатор имеет явное преимущество перед обычным компенсационным в том, что может работать в широком диапазоне выходных напряжений, при малых напряжениях можно получить на выходе ток больше, чем может обеспечить трансформатор.

6. Модули позволяют сделать блок питания с неплохими параметрами просто и быстро, обойдя подводные камни изготовления плат для импульсных устройств, то есть хороши для начинающих радиолюбителей.

Файл печатной платы в формате lay.
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Камрад, рассмотри датагорские рекомендации

Сергей (Chugunov)

РФ, Москва

О себе автор ничего не сообщил.



Переделка компьютерного БП в двухполярный источник питания

В очередной раз встает вопрос о переделке компьютерного блока питания. На этот раз в двухполярный источник питания. Возникла нужда в таком источнике питания для усилителя. Но железный трансформатор мотать не хочется, а сборка с нуля импульсного блока питания занимает слишком много времени. Вот и было решено получить нужное напряжение из компьютерного блока питания. Сам источник питания был необходим для усилителя на микросхеме TDA7294.

TDA7294TDA7294

И стоит заметить, что многие начинающие радиотехники сталкиваются с такой проблемой – собрали усилитель, но не могут определиться с блоком питания.

На самом деле это сложно назвать переделкой, поскольку компьютерный блок питания без всяких разных переделок может отдавать нужное напряжение для подобных целей. И для этого прежде всего необходимо раздобыть рабочий блок питания абсолютно любой мощности и формата.

Про силовые шины и выходные напряжения должно быть все понятно из следующего рисунка:

силовые шины

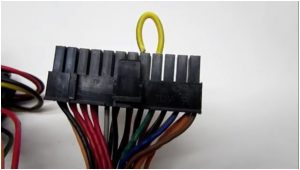

По идее, необходимо соединить зеленый провод с любым из черных, чтобы запустить блок питания.

Запуск блока

Затем нужно взять пару многожильных проводов и припаять их к тем выводам трансформатора, которые изображены на рисунке ниже:

Запуск блока

Ничего сложного! А вся хитрость в том, что в компьютерном блоке питания все выпрямители однополярного типа со средней точкой.

выпрямители однополярного типа

То есть все обмотки, по сути, двухполярные, и если использовать концы этих обмоток и пустить их на отдельный диодный выпрямитель, то можно получить напряжение в 2 раза больше, чем с однополярным выпрямителем, который задействован в компьютерном блоке питания.

выпрямители однополярного типа

выпрямители однополярного типа

Земля блока питания останется самой собой и в этом случае, то есть средней точкой.

Двухполярное питание из компьютерного блока питания

Остается подобрать только диодный мост.

В предлагаемом варианте необходимо использовать диоды с обратным напряжением не меньше 100 В. Они обязательно должны быть импульсного типа. Можно также задействовать диоды Шоттки.

Двухполярное питание из компьютерного блока питания

Идеальным вариантом являются отечественные КД213. Они довольно мощные и к тому же без проблем работают на таких частотах.

КД213

После переделки получается двухполярное напряжение, а если быть точнее, двухполярные 30 В. Это как раз то, что нужно для микросхем типа TDA7294.

И самое важное – будет работать защита. При коротком замыкании блок попросту уйдет в защиту. Чтобы снять ее, необходимо на короткое время разъединить зеленый и черный провода, а затем соединить снова. Если блок будет постоянно использоваться, то стоит поставить выключатель.

В зависимости от блока питания 12-вольтовые шины на трансформаторе могут быть с разных сторон, поэтому, чтобы не путаться, необходимо отследить путь желтого выходного провода и найти диодную сборку на шине 12 В.

КД213

Потом нужно припаять провода к крайним выводам этой сборки.

Переделка компьютерного БП в двухполярный источник питания

Не будет работать только стабилизация, но, в принципе, для питания усилителя она вовсе не нужна.

Автор: Алексей Алексеевич. Мурманск.




ПРОСТОЙ ДВУХПОЛЯРНЫЙ БП С РЕГУЛИРОВКАМИ

Не так давно возникла насущная необходимость собрать двуполярный блок питания (взамен внезапно сгоревшего) по простой схеме и из доступных деталей. За основу была взята схема, опубликованная ранее на этом же сайте.

Исходная схема

По ссылке существует подробное описание сути работы и настройки, поэтому останавливаться на этих моментах и тонкостях не стану.

Сначала была собрана исходная однополярная схема для пробы и поиска возможных ошибок, про которые писали некоторые собиравшие данную конструкцию. У меня всё сразу заработало нормально, возникли лишь вопросы с регулировкой тока ограничения и индикацией срабатывания этого ограничения.

Поскольку исходная схема, как видно, разрабатывалась для выходных токов порядка 3 ампер и более, то и схема ограничения выходного тока соответствует этим заданным параметрам. Величина минимального тока ограничения определяется номиналом сопротивления R6, а с помощью переменного резистора R8 можно лишь несколько увеличивать величину тока срабатывания защиты (чем меньше суммарное сопротивление резисторов R6 и R8, тем больше будет допустимый выходной ток). Светодиод VD6  служит для индикации работы блока питания и срабатывания защиты (при срабатывания защиты и ограничении тока на выходе он гаснет).

Далее была собрана аналогичная схема для напряжения отрицательной полярности — полностью аналогичная, лишь с заменой полярности включения электролитических конденсаторов, диодов (стабилитронов) и с применением транзисторов противоположной структуры (n-p-n / p-n-p). Обозначения элементов «минусового» плеча оставлены такими же, как у «плюсового» для упрощения рисования схемы 🙂

Новая схема БП

При изготовлении был применён валяющийся без дела трансформатор мощностью 60 ватт, с двумя вторичными обмотками по 28 вольт переменного напряжения и одной на 12 вольт (для питания дополнительных маломощных полезных устройств, например — кулера охлаждения радиаторов мощных транзисторов со схемой управления). Получившаяся схема приведена на рисунке.

Чтобы иметь возможность регулировать выходной ток в широких пределах, вместо резисторов R6 и R8 в обоих плечах были применены наборы сопротивлений R6 — R9 и сдвоенный галетный переключатель на 5 положений. При этом резистор R6 определяет величину минимального тока ограничения, поэтому он включен в выходную цепь постоянно. Остальные же резисторы при помощи переключателя S1 подключаются параллельно этому R6, суммарное сопротивление уменьшается и выходной ток, соответственно, увеличивается.

Резисторы R6 и R7  могут быть мощностью 0,5 ватт или более R8 — 1-2 ватта, а R9 — не менее 2 ватт (у меня стоят резисторы типа С5-16МВ-2ВТ и заметного их нагрева при нагрузке до 3 ампер не наблюдается). На схеме (рис.1) указаны значения выходных токов, при которых срабатывает защита и выходной ток даже при КЗ не превышает этих значений.

Здесь следует отметить, что индикация срабатывания защиты работает только при выходных токах более 3 ампер (то есть светодиод гаснет при срабатывании защиты), при меньших же токах светодиод не гаснет, хотя сама защита при этом срабатывает нормально, это проверено на практике.

Транзисторы Т1 (обозначение дано по исходной схеме, у меня это А1658 и КТ805) стоят без теплоотводов и практически вообще не нагреваются. Вместо А1658 можно поставить КТ837, например. Вообще, при сборке схемы мною пробовались самые разные транзисторы, соответствующие по структуре и мощности и всё работало без проблем. Переменный резистор R (сдвоенный, для синхронной регулировки выходного напряжения) применён советский, сопротивлением 4,7 кОм, хотя пробовались и сопротивления до 33 кОм, всё работало нормально. Разброс выходных напряжений по плечам составляет порядка 0,5-0,9 вольт, чего для моих целей, например, вполне достаточно. Хорошо бы, конечно, поставить сдвоенный переменник с меньшим разбросом сопротивлений, но таких пока нет под рукой...

Стабилитроны VD1 — составные, по два соединённых последовательно Д814Д (14 + 14 = 28 вольт стабилизации). Следовательно, пределы регулировки выходных напряжений получились от 0 до 24 вольт. Диоды выпрямительных мостов — любые, соответствующей мощности, я использовал импортные диодные сборки — KBU 808 без радиатора (ток до 8 А) и ещё одну маломощную, без обозначения (?), для питания кулера.

На теплоотводы установлены только выходные регулирующие транзисторы КТ818, 819. Теплоотводы небольшие, что определено габаритами корпуса (по размеру он как БП от компа), поэтому потребовалось сделать дополнительное принудительное их охлаждение. Для этих целей был использован небольшой кулер (от системы обдува процессора старого компьютера) и простая схема управления, всё это питается от отдельной обмотки трансформатора, которая там оказалась весьма кстати.

В качестве термодатчика был использован германиевый транзистор типа МП42 (большие залежи остались и девать некуда. Оказалось, что замечательно работают в качестве термодатчиков!) Схема простая и понятная, в особом описании не нуждается. База транзистора-термодатчика никуда не подключается, этот вывод можно просто откусить, желательно только не своими зубами, а то стоматология нынче дорогое удовольствие!

Корпус этого транзистора металлический, поэтому его необходимо изолировать, например, трубкой-термоусадкой и расположить как можно ближе к теплоотводам выходных транзисторов. Температуру, при которой запускается кулер, можно регулировать подстроечным резистором (сопротивление может быть от 50 до 250 кОм). Максимальный ток и скорость вращения вентилятора определяются гасящим резистором в цепи питания. У меня это сопротивление 100 Ом (подбирается экспериментально, в зависимости от напряжения питания и тока потребления кулера).

Блок питания, собранный по данной схеме, неоднократно был испытан с нагрузкой во всём диапазоне выходных напряжений и токах от 30 мА до 3,5 ампер и показал свою полную работоспособность и надёжность работы. При токах более 2 ампер применённый трансформатор грелся довольно сильно из-за недостаточной его мощности, в остальном же схема вела себя вполне адекватно.

Есть возможность увеличить выходной ток нагрузки более 3-4 ампер, если использовать соответствующей мощности трансформатор и выходные (регулирующие) транзисторы, возможно применить параллельное включение нескольких мощных транзисторов. Схема не требует особой наладки и подбора компонентов, при изготовлении можно использовать практически любые транзисторы с коэффициентом усиления 80-350. Специально для сайта Радиосхемы, автор - Андрей Барышев

   Форум по блокам питания

   Обсудить статью ПРОСТОЙ ДВУХПОЛЯРНЫЙ БП С РЕГУЛИРОВКАМИ


Двухполярный БП для усилителя - РАДИОСХЕМЫ

Доброе время суток, уважаемые радиолюбители! Все когда-то начинают собирать усилители НЧ - сначала это простые схемы на микросхемах c однополярным питанием, затем это микросхемы с двухполярным питанием (TDA 7294, LM3886 и прочие) - бывает приходит время УНЧ на транзисторах, по крайней мере у меня происходит именно так! Так вот, какие бы не были схемы усилителей, объединяет их одно - это питание. При первых запусках нужно, как все знают, подключать источник питания через лампочку и, при возможности, меньшим питанием по вольтажу, чтобы предостеречь от сгорания дорогостоящих деталей при ошибке в монтаже. А почему бы не сделать универсальный блок питания для пробных запусков или ремонта усилителей? Я это всё к тому что у меня это был трансформатор подключенный через лампу, диодный мост с конденсаторами и целая куча проводов, занимающая весь стол. В общем в один прекрасный момент мне это всё надоело и решил БП облагородить - сделать компактным и мобильным! Также решил добавить в него простую схемку для подбора или проверки стабилитронов. И вот что у нас получается:

Схемотехника

Двухполярный БП своими руками - схема

Корпус использовал от нерабочего блока питания  компьютера. На штатном месте остался выключатель и разъём для сетевого шнура. Трансформатор у меня такой. Информацию про него в интернете не нашёл, и поэтому сам искал первичную, вторичную обмотку.

Напомню: при прозвонке неизвестного трансформатора нужно подключать его к сети через лампочку!

В моём случае выяснилось что он имеет 4 обмотки по 10 вольт. Соединил обмотки последовательно - получилось 2 по 20 вольт или 1 на 40 вольт. Диодных мостов у меня два: один на +/-28 вольт и второй +/-14, сделал для проверки схем на операцинниках (фнч, темброблоки и прочие).

Для проверки стабилитронов простая схемка

Для проверки стабилитронов была выбрана самая простая хорошо рабочая схемка, которая есть на другом сайте. Изменил только номиналы резисторов R1 и R2: R1 - 15k, R2 - 10k. И соответственно питается она у меня от 56 вольт. Разместил на небольшой кусочек текстолита. Платку изготовил путем прорезания дорожек. Кнопку взял советскую, так как её проще прикрепить к передней панели. Контакты для подсоединения стабилитронов  вывел на переднюю панель. Вольтметр не стал размещать на панели, вывел 2 клеммы для подсоединения мультиметра. Диодные мосты с конденсаторами разместил также на кусочках текстолита: можно было конечно разместить на одну плату, просто было несколько "обрезков", вот на них и разместил. Выходы питания, для подсоединения тестируемых устройств, реализовал на зажимах для проводки. В общем получилась такая схематика.

Фото сборки блока питания

Двухполярный БП для усилителя

Двухполярный БП для усилителя

Двухполярный БП для усилителя

Двухполярный БП своими руками

Двухполярный БП для усилителя самодельный

Двухполярный БП для усилителя из ПК АТХ

Двухполярный блок питания для усилителя

Как сделать двухполярный блок питания

Двухполярный блок питания для усилителя - корпус

Двухполярный блок питания для начинающих

Двухполярный блок питания для усилителя самодельный 2

Двухполярный блок питания и усилитель

Двухполярный блок питания и усилитель

Видео

Напряжение 220 вольт идет через лампу на выключатель, с выключателя на трансформатор. Далее на диодные мостики и конденсаторы. Также в корпусе было место, и я прикрутил розетку - для проверки тех же неизвестных трансформаторов или при наладке импульсных блоков питания. Патрон для лампочки прикрепил на верхнюю крышку корпуса, с помощью трубки с резьбой от люстры. Внутри блока питания просто ни как её не разместишь, поэтому пришлось сделать именно так. Итого получилась такая схема, подробнее можно рассмотреть на картинках. Простой блок питания с несколькими функциями, а самое главное занимает немного места на столе. Казалось бы - простая примитивная конструкция, но очень полезная тем, кто занимается изготовлением или ремонтом аудиоаппаратуры, а главное, экономит время и нервы.

Лабораторный блок питания двухполярный | 2 Схемы

Если нужен приличный блоком питания с регулируемым током и напряжением — редакция сайта «Две Схемы» советует вспомнить старый добрый стабилизатор uA723. Проверен он уже тысячи раз радиолюбителями по всему Миру и показал прекрасные результаты — тогда зачем изобретать велосипед? Схема обеспечивает симметричное двухполярное выходное напряжения в диапазоне до 26 В и токе до 3 А. Превышение максимального значения тока вызывает отключение выходных транзисторов, что можно рассматривать как защиту по току. В каждой мастерской должен быть именно такой двухполярный БП — это полезно например в конструкциях с использованием операционных усилителей, а также для предварительного запуска усилителей мощности с двойным питанием. Преимуществом описываемой здесь конструкции является очень низкая стоимость сборки. В общем данный блок питания станет очень серьезным помощником домашней радиотехнической лаборатории.

Схема блока питания на uA723

Принципиальная схема БП

Прямому регулированию подвергается плечо положительного напряжения, в то время как отрицательная часть следует за положительной благодаря системе построенной на операционном усилителе TL081.

Описание работы

Стабилизатор U1 (uA723) включает в себя температурно компенсированный источник опорного напряжения, усилитель ошибки и выходной транзистор, обеспечивающий ток до 150 мА. Микросхема работает в типовой конфигурации, в которой его внутренний усилитель ошибки сравнивает напряжение с делителя R0 (5,6 k) — R3 (4,7 k) с напряжением, какое наличествует на выходе блока питания. Резисторы R4 (220R), R5 (6,8 k) и потенциометр P1 (50k) обеспечивают регулирование напряжения выхода.

Усилитель ошибки работающие в петле отрицательной обратной связи регулируется с помощью элементов R1 (560R), T1 (BD911) и T2 (BD139) меняя выходное напряжение так, чтобы его доля была равна установленному напряжению через делитель R0 — R3. Изменение положения ползунка P1 приведет к изменению выходного напряжения, поэтому усилитель ошибки, соответственно, изменит выходное напряжение, чтобы эти изменения компенсировать.

Например: перемещение ручки потенциометра в направлении R4 повысит напряжение на его ползунке, что заставит стабилизатор (через усилитель ошибки) снизить выходное напряжения так, чтобы потенциал регулятора снизился до уровня устанавливаемого делителем R0 — R3.

Резистор R2 (0.2 R/5W) вместе с транзистором Т6(BC548) работает в узле ограничения тока. Если ток, потребляемый от источника питания растет — падение напряжения на R2 также возрастает. Открытый транзистор Т6 при снижении напряжения равным примерно 600 мВ вызовет короткое замыкание между эмиттером и базой транзисторов управления и тем самым ограничит ток, протекающий через T1. Ток будет ограничен значением примерно 0.6/R2, что в данном случае дает 3 Ампера. Номинал резистора следует подобрать самостоятельно, учитывая трансформатор и его характеристики. В роли T1 в большинстве случаев потребуется применение нескольких транзисторов соединенных параллельно, чтобы распределить протекающий ток и мощность на несколько элементов.

За регулирование отрицательной половины питания отвечает операционный усилитель U2 (TL081). Его выход управляет транзисторами T3 (BD140) и T4(BD912). Резистор R9 (560R) ограничивает ток базы Т3, выполняя аналогичную роль, как R1 в положительной половине питания. Делитель R6 (100k), R7 (100k) и P2 (10k) подобран таким образом, чтобы в состоянии, установленном на регуляторе P2 был потенциал массы. Увеличение напряжения на выходе положительной части блока питания приведет к увеличению потенциала на ползунке потенциометра P2, одновременно ОУ U1 стремясь уровнять потенциал на обоих своих выходах приведет к снижению отрицательной половины питания с помощью регулировочных элементов T3 и T4. Напряжение на отрицательной половине, соответственно, будет следовать за положительным, если только делитель R6, R7, P2 будет установлен на деление 1:1.
Транзистор T5 (BC557) ограничивает ток в отрицательной половине питания таким же образом, как и T6 в положительной половине. Максимальное значение тока в данном случае это 0.6/R8.

К разъемам IN1 и IN2 подключаются две независимые обмотки трансформатора питания. Напряжение будет одинаково на мостах Br1 (5А) и Br2 (5А) и будет фильтроваться с помощью емкости C1, C2 (4700uF) и C3, C4 (100nF), после чего попадает на транзисторы T1 и T4 (напоминаем, что каждый из них может состоять из нескольких транзисторов, соединенных параллельно). На выходе напряжение фильтруют конденсаторы C6, C7 (470uF) и C9, C10 (100nF). Выходом блока является разъем OUT на котором и будет регулируемое напряжение симметрично относительно массы. Кроме того, на плате можно установить делитель R10-R13, благодаря которому возможно измерение выходного напряжения с помощью микроконтроллера с преобразователем ADC.

На вход схемы необходимо подключить трансформатор с двумя обмотками напряжением 2×24 В и мощности в зависимости от ваших потребностей.

Сборка лабораторного блока питания

Плата печатная ЛБП

Схема паяется на печатной плате (скачать). Монтаж не сложен, элементы на ней находятся далеко друг от друга. Однако необходимо определить значения R3, Р1 и R5. Резистор R3 определяет уровень напряжения на входе усилителя ошибки (pin 5 U1) и его подбор является простым. По расчётам резистор R3 равен 4,7 k, что дает напряжение на усилителе ошибки около 3,2 В. Второй шаг-это подбор значения потенциометра P1 и резистора R5, от которых зависит максимальное выходное напряжение блока питания. Предполагая, что требуемый диапазон регулирования выходного напряжения от 3 В до 26 В легко рассчитаем значение R5 чуть ниже 7к. Принимаем ближайшее значение из стандартного ряда и получаем R5 = 6,8 к.

Готовый лабораторник БП

После сборки мелких элементов на плате, пришло время для установки силовых транзисторов T1 и T4, они должны быть установлены на отдельный радиатор. Если по какой-то причине будет только один радиатор — примените изоляционные прокладки под транзисторы. Если потребление тока от блока питания не будет большим — до 0.5 А, можно поставить только один транзистор. Если таки нагрузки планируются несколько ампер — можно использовать параллельное соединение транзисторов в соответствии со схемой их соединения.

Регулированный блок питания 0-30В

Настольный программируемый источник питания DIY (SCPI)

Программная часть прошивка, написанная с использованием Arduino IDE и поддерживающая как AVR (Mega2560) и платформа ARM (Due). Модифицированный, он также может использоваться в другие проекты. Поставляется с обязательным набором команд SCPI. особенность серьезного торгового оборудования и обычно за маркетинговое слово «программируемый». Благодаря SCPI можно дистанционно программировать и контролировать электропитание. Есть много коммерческих программные комплексы, позволяющие общаться с различными лабораториями оборудования, а некоторые производители, такие как Keysight, предлагают начальный уровень решение бесплатно (например,грамм. Command Expert ).

Этот проект находится в стадии зрелости оставив после себя множество ошибок, заблуждений и тупиков. Мне бы хотели бы представить здесь текущее состояние и с этого момента новые идеи и прогресс будет представлен, конечно, спрашивая ваше мнение и Комментарии.

Короче говоря, этот проект должен соединить огромный разрыв, который существует между коммерческими и простыми программируемыми DIY источники питания (если бы мы могли принять вышеупомянутое уведомление о программируемость вряд ли заслуживает такого названия) - первый предлагает много функции и остается безнадежно закрытым, а позже предлагает ОТКРЫТОСТЬ в публикация и обсуждение всех проблем и в целом много проще в строительстве (это не обязательно означает, что такая конструкция по умолчанию сомнительный, плохой исполнитель, небезопасный или даже опасный для любого вовлеченная сторона).

Продолжим список основных особенности:

  • «Сделай сам дружелюбный »в начале предполагает использование большого количества« мармеладов »THT компоненты, но после нескольких доработок преимущество SMD становится ясно: вы можете упаковать больше компонентов, и это будет проще демонтаж / перепайка во время экспериментов. Вся сборка пока есть сделано с помощью паяльника и благодаря этой «безводной» упаковке таких как QFN или BGA, избегали. «Сделай сам» также означает что не используются экзотические, нестандартные или труднодоступные компоненты.Фактически все детали поставляются только двумя дистрибьюторами (+ корпус третий).
  • «Полный подход »- проект начинается с учета электричества, механические и программные аспекты одновременно и постоянно (почти ;). Например, размеры печатных плат подбираются таким образом, чтобы радиатора, корпус выбран для установки двух каналов и основного трансформатор, лицевая панель спроектирована с учетом юзабилити и т. д. Такой подход может упростить окончательную подготовку для групповой покупки, инициированной «закрытой» группой участников форума или даже кампанию краудфандинга.Кто будет делать это не так важно - весь проект открыт и останется открытым. Если выбранный TAPR 1.0 (аппаратный) и GPLv3 (прошивка) кажется слишком ограничительным с любым потенциальным производителем мы открыты для обсуждения.
  • Безопасность во время фаза тестирования / сборки и в повседневной эксплуатации. Блок питания должен быть безопасным для человека-оператора, подключенной нагрузки и самого себя. В связи с этим не используются цепи высокого напряжения (что, конечно, сделать полный дизайн более эффективным), что могло бы быть менее опытным строитель (как и я) может стоить жизни.Напряжение сети составляет присутствует только во входной части модуля вспомогательного источника питания но даже это можно будет пропустить в будущем, если изолировать внешние Адаптеры переменного / постоянного тока, аналогичные адаптерам для ноутбуков, но с более высокой напряжение (например, 36 или 48 В). Защита нагрузки достигается с предложением постоянного напряжения и постоянного тока в режиме работа с программной защитой от перенапряжения и сверхтоковые ситуации. Защита по питанию достигается с добавлением компонентов защиты входа переменного тока и выхода постоянного тока и перегрев программного обеспечения и...
Подробнее » .

Регулируемый биполярный блок питания | Модульный синтезатор

Для питания модульной системы необходим биполярный источник питания, обеспечивающий напряжение от ± 9 В до ± 18 В в зависимости от используемой системы. Могут потребоваться дополнительные линии электропередач. Стандарт Eurorack предлагает симметричную линию ± 12 В и дополнительную линию + 5 В, что полезно для микроконтроллеров и некоторых других цифровых ИС. Можно использовать компьютерный блок питания для модульных систем, но блоки питания с ШИМ имеют довольно нестабильное напряжение в изменчивой среде. Из-за этого настройка и громкость синтезатора, питаемого от источника ШИМ, могут иметь нежелательные модуляции.В некоторых случаях его можно использовать в качестве художественного эффекта, но для получения полностью предсказуемого звука вам понадобится традиционный источник питания, в котором используется трансформатор.

Вот один из таких блоков питания - регулируемый биполярный блок питания. Он дает достаточно мощности практически для любой системы.

Напряжение регулируемого источника питания может быть точно установлено для получения идеальной симметрии для генераторов, стабильной настройки и низкого уровня шума. Этот источник питания состоит из мостового выпрямителя, фильтра и трех идентичных частей схемы восстановления напряжения, защиты и индикации.Положительная линия работает следующим образом: мост ( D1 , D3 ) выпрямляет переменный ток, затем он фильтруется двумя конденсаторами по 3300 мкФ ( C1 , C3 ) и керамическим дисковым конденсатором 100n. ( C5 ), которые подключены параллельно. Затем идет регулятор LM317, работающий как регулируемый регулятор. ( IC2 , R2 , R5 , D8 , C8 ) Требуемый резистор нагрузки ( R8 ) и светодиод обеспечивают индикацию минимальной нагрузки для регулировки.Сопротивление резистора должно быть от 2 до 10 кОм, поэтому лучше использовать не очень яркий светодиод.

Отрицательная линия работает так же, как и положительная, за исключением LM337, используемого в качестве регулятора.

Эта схема очень похожа на решение Кена Стоуна. Думаю, он тоже был вдохновлен таблицей данных LM317.

psu_bipolar_schematic_v1.2

Версия 1.2

Схема
Вид компонентов
Компоновка печатной платы (зеркальное отображение)

BOM

Деталь Кол. Акций Значение Упаковка
C1, C2, C3, C4 4 3300u 35v E7,5-18
C5, C6 2 100n 35v Керамика C050-024X044
C7, C8, C9 3 10u 16v Э2,5-5
D1-D13 13 1n4004 / 1n4002 DO41-10
IC1, IC2 2 LM317 317ТС
IC3 1 LM337 337TS
J1, J2, J3, J4 4 Клеммная колодка 2POS 5MM

(или 2 шт. 4 позиции)

ТЕРМИНАЛ_БЛОК_2P_5
JP1 1 Заголовок 2 × 8 контактов 2X08
LED1 1 3мм красный светодиод LED3MM
LED2 1 3мм желтый светодиод LED3MM
LED3 1 3мм синий светодиод LED3MM
R1, R2, R3 3 10K Триммер Bourns W3296 S64W
R4, R5, R6 3 1 К 1/4 Вт 1% 0207/10
R7 1 4K7 1/4 Вт 1% 0207/10
R8, R9 2 10K 1/4 Вт 1% 0207/10

Узел в сборе (старая версия) выглядит так:
Bipolar PSU: фото


Эта схема опубликована под лицензией Creative Commons «Attribution-NonCommercial-ShareAlike» 3.0 лицензия.
Любое использование сверх этой лицензии должно быть согласовано с автором.

.

100 шт. / Лот FA5304A FA5304 DIP 8 биполярный переключатель управления источником питания | чип dip | питание чипа 4 г

Entrega: por padr o, China Post correio é o mais lento, se tempo no recbi os produtos, por Favor deixe uma mensagem para nós, vamos dar-lhe para estender o tempo dos bens ??! \ R \ nSe vêêêêêê с требованием urgente , escolha de outros dhl, ems ... Entrega expressa! \ r \ nBem-vindo ao comprar! \ r \ npode diretamente fazer o pedido e pagamento, vamos providenciar a transferência para Você assim que Possível, \ r \ npor padr? o usamos china post transporte, Precisa mais rápido Recebido as mercadorias, escolha de outros empresa de courier.\ r \ nbuscamos \\\\\\ \ "à carta primeiro, dê честное имя como indústria, a longo prazo. para gerir a eficiência, servi? o para desenvolvimento \\\\\\\" filosofia empresarial, servi? o aos clientes. com o princípio da \\\\\\ \ "honestidade, integridade primeiro \\\\\\ \" é nosso princípio de gest? o, nós Sinceramente atitude de servi? о, qualidade de confian? a para ganhar a sua удовлетворительно ?? oe конфиан? a, bem-vindo comerciantes em geral usuários consultivo aquisi? ? o. \ r \ ngarantir qualidade de components eletr? никос ком эледо контексто текнико, quando seu mau funcionamento elétrico, por Favor, verifique cuidadosamente linha e falha de um component, nós vendemos produtos, tais como provar que n? o é проблема квалидаде, пор благосклонность, contate imediatamente mim, vamos dizer-lhe o endere? o de retorno, quando recber o pacote, damos-lhe reembolso ou troca.\ r \ nvalorizamos cada elogios, se você tiver qualquer n? o satisfeito, por Favor, comunicar-se conosco, acredito qualquer razoável проблема поде ser resolvido rapidamente para voê. corrida ceder crítica ruim n? o Решатель quaisquer проблем как. críticas pertinentes humildemente aceitar, o nosso trabalho vai certamente existe tal e tal erros, também muito disposto a aceitar a responsabilidade. há um проблема, mais calmo e franca para o outro, tente da perspectiva- tomar vez, acredite qualquer проблема pode ser resolvido.apoiamos essa релевантный, толерантный душ клиентес, nós acreditamos que será bons amigos.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
