Электричество от ветра своими руками. Как сделать ветрогенератор своими руками: пошаговая инструкция по созданию ветряка на 220В

Как построить ветрогенератор самостоятельно. Какие материалы и инструменты потребуются для изготовления ветряка. Как рассчитать мощность и эффективность самодельного ветрогенератора. Какие преимущества у самодельного ветряка перед покупным.

Принцип работы и основные компоненты ветрогенератора

Ветрогенератор преобразует кинетическую энергию ветра в электрическую энергию. Основные компоненты ветрогенератора включают:

• Лопасти — улавливают энергию ветра и приводят во вращение ротор
• Ротор — вращающаяся часть генератора с постоянными магнитами
• Статор — неподвижная часть с обмотками, в которых индуцируется ток
• Мачта — служит для установки ветрогенератора на высоте
• Контроллер — регулирует выходное напряжение и ток
• Аккумуляторы — накапливают вырабатываемую энергию
• Инвертор — преобразует постоянный ток в переменный 220В

Как работает ветрогенератор? Поток воздуха вращает лопасти, которые передают вращение на ротор. Магниты ротора, проходя мимо обмоток статора, индуцируют в них переменный электрический ток. Контроллер стабилизирует напряжение для зарядки аккумуляторов.

Выбор типа и расчет мощности самодельного ветрогенератора

При создании ветрогенератора своими руками важно правильно рассчитать его мощность и выбрать подходящий тип конструкции. Существует два основных типа ветрогенераторов:

• С горизонтальной осью вращения — классический пропеллерный тип
• С вертикальной осью вращения — ротор Савониуса, Дарье и др.

Горизонтально-осевые более эффективны, но требуют ориентации на ветер. Вертикально-осевые проще в изготовлении и работают при любом направлении ветра.

Мощность ветрогенератора зависит от:

• Диаметра ветроколеса
• Скорости ветра
• КПД генератора

Приблизительный расчет мощности:

P = 0.5 * ρ * v^3 * π * R^2 * Cp

где ρ — плотность воздуха, v — скорость ветра, R — радиус ветроколеса, Cp — коэффициент использования энергии ветра.

Необходимые материалы и инструменты для изготовления ветряка

Для создания самодельного ветрогенератора потребуются следующие материалы и инструменты:

Материалы:

• Генератор (можно использовать автомобильный или изготовить самостоятельно)
• Лопасти (из дерева, пластика или композитных материалов)
• Мачта (стальная труба)
• Подшипники
• Проводка
• Контроллер заряда
• Аккумуляторы
• Инвертор

Инструменты:

• Сварочный аппарат
• Болгарка
• Дрель
• Набор ключей
• Мультиметр

Точный список будет зависеть от выбранной конструкции ветрогенератора. Некоторые детали можно изготовить самостоятельно, другие придется приобрести.

Пошаговая инструкция по сборке самодельного ветрогенератора

Процесс сборки ветрогенератора своими руками включает следующие основные этапы:

1. Изготовление или приобретение генератора
2. Создание лопастей и ступицы ветроколеса
3. Сборка мачты и системы ориентации на ветер
4. Монтаж генератора и ветроколеса на мачту
5. Подключение электрической части (контроллер, аккумуляторы, инвертор)
6. Установка и настройка ветрогенератора

Рассмотрим подробнее каждый из этих этапов.

Изготовление генератора

Генератор — сердце ветряка. Его можно изготовить из автомобильного генератора или создать с нуля на основе неодимовых магнитов. Для самостоятельного изготовления потребуется:

• Диски ротора из стали
• Неодимовые магниты
• Медный провод для обмоток статора
• Эпоксидная смола

Магниты крепятся на диски ротора, между ними располагаются катушки статора. Все заливается эпоксидной смолой для прочности.

Создание лопастей

Лопасти можно вырезать из дерева, пластика или композитных материалов. Важно обеспечить правильный профиль для эффективной работы. Готовые лопасти крепятся к ступице, которая соединяется с валом генератора.

Сборка мачты

Мачта изготавливается из стальной трубы подходящего диаметра. На ее вершине устанавливается поворотный механизм для ориентации ветряка. Высота мачты должна быть не менее 6-10 метров для эффективной работы.

Монтаж и подключение

Генератор и ветроколесо устанавливаются на мачту. Далее подключается электрическая часть — контроллер заряда, аккумуляторы, инвертор. Важно обеспечить надежную защиту от осадков.

Особенности эксплуатации и обслуживания самодельного ветрогенератора

Самодельный ветрогенератор требует регулярного обслуживания для обеспечения эффективной и безопасной работы:

• Проверка и смазка подшипников
• Осмотр лопастей на предмет повреждений
• Контроль затяжки всех резьбовых соединений
• Очистка от пыли и грязи
• Проверка электрических соединений

Как часто нужно обслуживать ветрогенератор? Рекомендуется проводить осмотр каждые 3-6 месяцев. При сильных ветрах может потребоваться более частый контроль.

Важно помнить о технике безопасности при работе с ветрогенератором. Вращающиеся лопасти представляют опасность, поэтому нельзя приближаться к работающей установке.

Преимущества и недостатки самодельного ветрогенератора

Создание ветрогенератора своими руками имеет ряд преимуществ и недостатков по сравнению с покупкой готовой установки.

Преимущества:

• Низкая стоимость — экономия может составить до 70%
• Возможность учесть индивидуальные потребности
• Понимание принципов работы для самостоятельного обслуживания
• Удовлетворение от создания своими руками

Недостатки:

• Требуются навыки и время на изготовление
• Меньшая эффективность по сравнению с промышленными образцами
• Отсутствие гарантии и сертификации
• Сложности с поиском запчастей при поломке

Стоит ли делать ветрогенератор своими руками? Это зависит от ваших целей, навыков и доступных ресурсов. Для небольших автономных систем самодельный ветряк может быть отличным решением.

Законодательные аспекты использования ветрогенераторов

Перед установкой ветрогенератора важно учесть законодательные аспекты:

• Получение разрешения на строительство (для крупных установок)
• Соблюдение норм по шуму и вибрациям
• Согласование с соседями (для частных домов)
• Соблюдение требований по высоте конструкций

Требования могут различаться в зависимости от региона. Для небольших бытовых ветрогенераторов обычно не требуется специальных разрешений, но лучше уточнить это в местной администрации.

Сравнение эффективности самодельного и промышленного ветрогенератора

Как самодельный ветрогенератор соотносится по эффективности с промышленными образцами? Рассмотрим основные параметры:

• КПД: промышленные 35-45%, самодельные 20-30%
• Срок службы: промышленные 20-25 лет, самодельные 5-10 лет
• Мощность: промышленные до нескольких МВт, самодельные обычно до 5 кВт
• Стоимость за 1 кВт: промышленные $1000-1500, самодельные $300-500

Хотя самодельные ветрогенераторы уступают по характеристикам, они могут быть экономически выгодны для небольших автономных систем.

Ветрогенератор своими руками для частного дома

«Нам электричество сделать всё сумеет …» — так пели студенты электротехнических ВУЗов середины прошлого века. В этой юмористической «оде» электричеству отведено много фантастики, но сегодня мы можем с уверенностью сказать, что современный человек без электричества просто пропал бы. Если свечи и могли бы нам заменить «лампочку Ильича», то как быть со всем остальным?

К настоящему времени человеком открыты разные способы получения электрического тока:

• гальванические элементы, в которых химическая энергия преобразуется в электрическую;
• термогенераторы, в которых в электричество преобразуется тепловая энергия;
• солнечные батареи, где в электроэнергию преобразуется солнечная энергия.

Каждый из таких источников имеет свои достоинства и недостатки. Однако преимущественное распространение получили генераторы, в которых механическая энергия преобразуется в энергию переменного электрического тока. Это так называемые индукционные генераторы, действие которых основано на явлении электромагнитной индукции.

Немного истории и теории

Вспомним немного школьный курс физики, из которого нам известно, что явление электромагнитной индукции было открыто в 1831 году английским физиком Майклом Фарадеем. А заключается оно в следующем: при всяком изменении магнитного потока, пронизывающего замкнутый проводящий контур, в этом контуре возникает электрический ток.

То есть в простейшем виде такой генератор выглядит как рамка, помещенная в поле постоянного магнита, вращающаяся под действием механической силы. Однако такой тип генератора переменного тока с неподвижной магнитной системой (индуктором) и вращающимися витками проводника (якорем) применяется очень редко. Связано это с тем, что для отведения тока от движущейся катушки требуются подвижные контакты, а при токе высокого напряжения в таких контактах будет иметь место сильное искрение. Поэтому в подавляющем большинстве индукционных генераторов переменного тока обмотку (якорь), в которой наводится ток, делают неподвижной и называют статором, а вращают магнитную систему (индуктор), который называют ротором. В мощных генераторах магнитное поле создают обычно с помощью электромагнита, питаемого от источника постоянного тока — возбудителя.

Однако с появлением магнитов из сплава неодим-железо-бор, которые по своим характеристикам значительно превосходят другие виды постоянных магнитов, появилась возможность изготавливать ротор генератора на основе постоянных магнитов. Неодимовые магниты, разработанные в 70–80-е годы прошлого века, отличаются высокими и стабильными магнитными свойствами при малых размерах.

Теперь несколько слов о механической энергии, которую генератор преобразует в электричество. Для вращения ротора генератора используются энергия воды (гидрогенераторы), энергия пара (парогенераторы). Существуют генераторы, работающие от дизельных и бензиновых двигателей внутреннего сгорания. Забота же об окружающей среде и об экономии собственных средств заставила человека вспомнить о таком «неутомимом работнике» как ветер. С незапамятных времен люди использовали энергию ветра для движения кораблей и для превращения зерна в муку. Современные ветряные двигатели для электрогенераторов ведут свою родословную именно от ветряных мельниц. Соединив ветряной двигатель (ветряк) с электрогенератором, изготовленным с применением современных магнитов, получим ветрогенератор на неодимовых магнитах — экологически безопасный и экономичный источник электрической энергии.

Чем хорош ветрогенератор

Сегодня даже заядлый скептик не будет оспаривать пользу этого вида источников переменного тока.

Конечно, величины напряжения, мощности и тока, полученных от генератора для ветряка, сделанного своими руками не позволят запитать все электроприборы в достаточно большом загородном доме. Но вот снабдить электричеством небольшой дачный домик, особенно если он расположен далеко от электрической сети, вполне рациональное решение. И даже если только часть потребляемой электроэнергии для дома вы получите от ветряка, то в перспективе экономия будет ощутимой.

Кроме того, сделать генератор для ветряка — это интересная творческая работа, выполнив которую вы по праву сможете гордиться собой.

Из чего состоят ветрогенераторы и какие они бывают?

Обязательными элементами такого ветрогенератора на магнитах являются:

1)    Мачта, на которой установлены ветровое колесо и генератор. Ее высота выбирается исходя их конкретных природных условий и потребностей человека.

2)    Двигатель для ветряка — ветровое колесо с лопастями, которое преобразует движение ветра во вращательное движение вала ротора генератора.

3)    Генератор, вырабатывающий переменный электрически ток, величина которого зависит и от параметров статора и ротора генератора, и от скорости вращения ветрового колеса, дающего движение ротору.

Кроме того в состав системы могут входить ряд вспомогательных устройств, обеспечивающих управление работой системы и улучшающие качество получаемого тока: контроллер, аккумуляторные батареи, преобразователи, стабилизаторы.

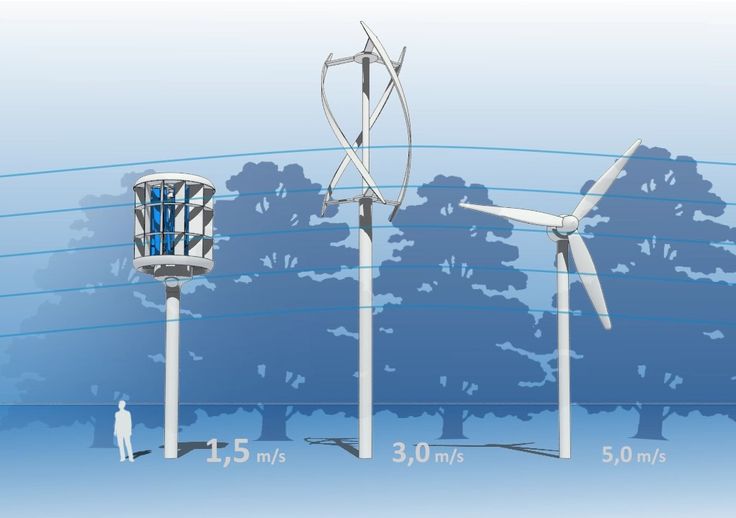

В зависимости от направления оси вращения различают два типа ветрогенераторов — вертикальные и горизонтальные.

Горизонтальные (пропеллерные) имеют больший КПД, но они более сложны по конструкции, так как включают систему, ориентирующую пропеллер по ветру. Изготовление таких ветрогенераторов сложнее, а работают они только при достаточно больших скоростях ветра. Кроме того, ветряки с горизонтальной осью вращения требуют достаточно большого пространства, а модели с вертикальной осью вращения значительно компактнее.

Вертикальные ветряки проще по конструкции, дешевле, но их КПД ниже.

Но обратимся к сердцу любого ветряка — электрогенератору переменного тока, ротор которого выполнен на неодимовых магнитах.

Как собрать генератор на магнитах

Собираем ротор

Ротор такого магнитного ветрогенератора конструктивно представляет собой сборку из двух стальных дисков, расположенных параллельно друг другу. Диски жестко скреплены между собой через распорную втулку и установлены на валу, вращение которого обеспечивает турбина ветряка. Можно рекомендовать сделать ротор из автомобильной ступицы в сборе с тормозными дисками. Это надежная и хорошо сбалансированная основа для ротора. Дешевле будет взять б/у ступицу. В этом случае ее необходимо разобрать, тщательно почистить, проверить и смазать подшипники. Можно диски для ротора изготовить самостоятельно из низкоуглеродистой стали. Конечно, можно взять и другой материал, но следует учесть, что при использовании немагнитного материала эффективность генератора значительно снижается.

По периметру каждого диска располагаются магниты. Какие магниты нужны для ветрогенератора? Можно взять дисковые, прямоугольные, но наилучший эффект дают неодимовые магниты-сектора. Их размер и количество могут быть разными в зависимости от вашей цели и возможностей. Однако число пар полюсов магнитов должно быть четным, причем для однофазного генератора их должно быть столько же, сколько и катушек в статоре, а для трехфазного — четыре или две пары на три катушки. Магниты по периметру диска устанавливаются с чередованием полюсов: N–S–N–S…. Для этого предварительно следует изготовить шаблон, где точно обозначить место каждого магнита.

Размеры дисков ротора рассчитываются, исходя из размеров магнитов и их количества. Толщина диска для ротора должна быть порядка толщины магнита.

Магниты приклеиваются к диску суперклеем, а затем диск заливается эпоксидной смолой. Чтобы избежать ее стекания по внутренней и наружной окружности диска делаются бортики из скотча, пластилина или другого подручного материала. Перед тем, как залить диск эпоксидкой рекомендуем пометить на каждом диске по магниту, полюса которых направлены встречно, чтобы затем не перепутать при сборке. При сборке генератора следует следить за тем, чтобы магниты на дисках ротора располагались точно напротив и были направлены противоположными полюсами друг к другу. Схематический чертеж ротора ветряка с распределением магнитных силовых линий представлен на рис. 1.



Рис. 1

Изготовление статора ветрогенератора

Теперь сформированное магнитное поле нужно преобразовать в электричество. Для этого служит статор — неподвижная обмотка из медного провода, расположенная так, чтобы силовые магнитные линии, образуемые магнитами ротора, при его вращении пересекали провода обмотки.

Статор генератора располагается в зазоре между дисками ротора. Состоит он из неподвижных плоских катушек без сердечников. В каждой катушке при пересечении силовыми линиями магнитного поля возникает ЭДС индукции, переменная по величине и направлению. Величина напряжения, значит, и эффективность ветрогенератора, зависят от скорости вращения ротора, от количества витков в каждой катушке, от числа самих катушек и диаметра медного провода, используемого для их изготовления.

Генератор может быть однофазным или трехфазным. Первый проще, но второй предпочтительнее по двум причинам. Во-первых, в ветряке с трехфазной схемой генератора отсутствуют вибрации, которыми в нагруженном состоянии грешит однофазный. Кроме того, трехфазный генератор эффективнее однофазного более чем в 1,5 раза.

Расчет числа и параметров катушек для ротора ведется исходя из числа магнитов, их ширины, выбранного соотношения 4/3, или 2/3 и диаметра провода.

Если для обмотки взять тонкий провод, то катушки статора можно намотать с большим количеством витков, напряжение на выходе генератора будет более высоким, но его нагрузочная способность ниже. При использовании более толстого провода с меньшим сопротивлением в зазоре для статора поместятся обмотки с меньшим числом витков, в результате выходное напряжение будет ниже, но выше нагрузочная способность. Форма катушек определяется формой магнитов, а оптимальной толщиной статора считается величина, равная толщине магнитов. Число витков каждой катушки получается делением общего числа витков обмотки на число катушек, а общее число витков обмотки статора определяется, исходя из ЭДС, величины магнитной индукции, средней скорости вращения ротора.

Намотав катушки, их раскладывают на предварительно подготовленном шаблоне с размеченными секторами, соединяют между собой в зависимости от выбранной схемы. В однофазном варианте все катушки соединяются между собой последовательно. При этом нужно учесть, что токи в соседних катушках будут иметь противоположные направления, поэтому соединяются начало с началом соседней, а конец с концом следующей. Провода от начала первой и конца последней катушек выводятся наружу. При трехфазном варианте между собой соединяются каждая третья катушка. Провода каждой фазы выводятся наружу и впоследствии соединяются звездой или треугольником. Схемы соединения обмоток генератора представлены на рис. 2.

Рис. 2

Для прочности под катушки и на них кладется стеклоткань, и вся конструкция заливается эпоксидной смолой. После ее застывания сверлятся отверстия для крепежных болтов.

Оба диска ротора устанавливаются на валу с двух сторон от статора на расчетном расстоянии, на передний диск ротора крепится ветроприемное устройство.

Заглянем в будущее

Человеческая мысль не стоит на месте и самые распространенные сегодня горизонтальные ветрогенераторы постепенно уступают свое место вертикальным. Связано это с появлением технологии магнитной левитации, или так называемых ветрогенераторов на магнитной подушке. В такой конструкции лопасти крыльев при малых габаритах максимально используют энергию ветра, то есть КПД тут будет значительно выше.

Первенство в применении этой технологии принадлежит китайцам, но сейчас во многих странах мира инженеры работают над созданием мощных ветрогенераторов с магнитной левитацией, позволяющих осуществить переход к источникам возобновляемой энергии в промышленном масштабе.

Ветрогенератор своими руками | Как сделать самому?

Сергей Васильевич, вложив в дело всего 300 долларов, качает электричество из ветра.

Мы познакомились с Сергеем Васильевичем, когда его ветроэлектростанция была только в проекте.

Ветрогенератор своими руками

«Линия электропередач рядом, – говорит Сергей Васильевич, – но «свободной мощности» нет. Предложили ставить свой трансформатор по цене легкового автомобиля».

«Незачем тратить такие деньги», – резонно решил хозяин. Задачу для себя Сергей Васильевич поставил так: получать достаточное количество энергии в доме площадью 80 квадратных метров зимой и летом.

Вначале хозяин приобрел солнечную батарею общей мощностью 120Вт. Через импульсную схему она заряжает кислотную аккумуляторную батарею на 200 Ампер-часов.  Летом этого хватает, однако зимой одной лишь солнечной энергии недостаточно.

На хозяйстве есть бензиновый генератор мощностью 2 киловатта. Но он предназначен для особых случаев: работы болгаркой, дрелью или аварийной подзарядки аккумуляторной батареи. Зимой использовать бензин невыгодно.

Решению сделать ветрогенератор самому альтернативы не было.

Участок Сергея Васильевича расположен в Киево-Святошинском районе. Здесь, по данным Укргидрометцентра среднегодовая скорость ветра меньше 4,5 метров в секунду. Достаточно ли такого слабого ветра для того, чтобы покрыть нужды хозяйства изобретателя?

Инженер по образованию и профессии, Сергей Васильевич подошел к процессу постройки ветряка с особой тщательностью. Вначале сделал уменьшенный макет, на котором тестировал силу ветра, действующую на лопасти. Остановился на вертикальной схеме ветрогенератора. Ее основное преимущество –ветрогенератор будет давать ток уже при скорости ветра от 1-2 метров в секунду. Кроме того, вертикальный ветрогенератор значительно менее малошумный, чем ветряк, построенный по горизонтальной схеме.

«Фундамент построил со значительным запасом, – говорит Сергей Васильевич, – для обустройства опор вполне достаточно 2-4 мешков цемента, 10 ведер песка и 30 ведер щебня. Каждый «куб» фундамента, в который помещается опора, получится размером почти с кухонную плиту. Этого более чем достаточно».

Крутящий момент лопастей ветряка передает на редуктор шестерня от болгарки:

Конечно, копать фундамент нужно на глубину, большую, чем глубина промерзания для вашего региона (в Украине это 80 сантиметров – округленно метр).

В цементный раствор замурованы уголки-сороковка. Изобретатель советует вначале собрать основу конструкции – прямоугольник на болтах – а затем уже заливать опоры бетоном. Так удастся избежать перекосов.

Итак, основание ветрогенератора – металлическая конструкция из уголка-сороковки, скрепленная болтами, высотой 5 метров. Лопасти ветрогенератора занимают в ней 2 метра высоты.

Через месяц на этом надежном основании изобретатель установил самодельные лопасти ветряка и подключенный к ним через планетарный редуктор от старой болгарки генератор мощностью 370 Ватт.

Редуктор с генератором в сборе:

Верхнее крепление лопастей:

Датчик ветра из донышек пивных жестянок (впоследствии Сергей Васильевич усовершенствовал его, добавив еще пару лопастей):

На данном этапе стоимость всех материалов конструкции ветрогенератора составила:

1. Цемент – 4 мешка по 50 грн – 200 грн ($25 ).
2. Песок, щебень – бесплатно.
3. Редуктор – бесплатно, запчасть от старой болгарки.
4. Генератор – около 250 грн ($30), это обычный б/у электродвигатель во всепогодном исполнении мощностью 370 ватт.
5. Металлический уголок – 50 м. х 20 грн/м – около 1000 грн ($125).
6. Болты с шайбами и гайками – 200 грн ($25).
7. Доски (50-ка), 0,5 м. куб (идут на настил и на создание козырька) – 200 грн ($25).
8. Бляха (4 листа) – 400 грн ($50).
9. Электрокабель – 50 грн ($6).
10. Краска – 30 грн ($4).

Итого: 2300 грн  (приблизительно $290).

Продолжительность работ для одного человека:

1. выкапывание ям фундамента — 1 день;
2. создание конструкции опоры (порезка уголков, сверление отверстий под болты) – 2 дня;
3. покраска – 0,5 дня;
4. заливка четырех блоков фундамента – 0,5 дня;
5. создание лопастей ветрогенератора (каркас, порезка оцинкованной бляхи, укрепление дисков и редуктора) – 4 дня;
6. создание деревянного настила на высоте 3 метра – 0,5 дня;
7. монтаж конструкции ветряка (заносится на высоту в разобранном состоянии) – 1 день;

Однако, ветряк и генератор – далеко не полный комплект устройства для превращения в электричество энергии ветра. Как эффективно снимать с ветрогенератора мощность? Ответ на этот вопрос читайте в продолжении НАМТЕПЛО.

Про интересную конструкцию самодельного ветрогенератора, созданного британскими энтузиастами, можно узнать в следующем материале НАМТЕПЛО.

• Выбираем тип ветрогенератора

• Сколько газа и денег я сэкономил в прошлом году?

• Если котел свистит…

Руководство по комплектам ветряных турбин «Сделай сам»

Здесь, в магазине Solar-Us-Shop, мы не допускаем дискриминации в отношении любых вариантов энергии, если они являются возобновляемыми. Несмотря на то, что солнечная энергия присутствует в нашем имени (и всегда в наших сердцах), мы полностью поддерживаем быстрый рост ветроэнергетики в Соединенных Штатах.

Конечно, мы не можем все быть Центром Ветроэнергетики «Альта», который является крупнейшей ветроэлектростанцией в стране. Вместо этого у поселенцев, экспериментаторов, скупцов и энтузиастов возобновляемой энергии есть возможность использовать энергию ветра с помощью комплекта ветряной турбины, сделанного своими руками.

В этой статье мы рассмотрим логистику, стоимость и соображения, связанные с современными комплектами ветряных турбин своими руками, прежде чем рекомендовать несколько продуктов для мелкомасштабного производства возобновляемой энергии.

Если вы не можете найти здесь то, что ищете, обязательно ознакомьтесь с часто задаваемыми вопросами о комплектах для ветряных турбин.

Набор для самостоятельной сборки ветряной турбины Рекомендации

Итак, приступим! При оценке возможности комплекта ветряной турбины своими руками необходимо учитывать многое. В то время как массивные ветряные турбины на полях по всей стране строятся и обслуживаются лицензированными специалистами, комплекты ветряных турбин, сделанные своими руками, позволяют людям во всем мире пользоваться силой энергии ветра.

Можете ли вы построить свой собственный ветряк?

Да, можно построить собственный ветряк. Однако, если у вас нет большого опыта работы с электричеством, мы не рекомендуем это делать. Хотя истинное определение «сделай сам» в значительной степени зависит от личной самодостаточности, большинство комплектов ветроэнергетики «сделай сам» включают изготовленную турбину. Это жизненно важно для безопасности и долговечности вашей системы возобновляемой энергии.

Могу ли я установить на крыше небольшой ветряк?

Хотя это технически возможно (и обычно законно) в большинстве регионов, обычно не рекомендуется устанавливать небольшой ветряк на крыше. Во время работы ветряные турбины вибрируют, что может вызвать чрезмерный шум и даже повредить крышу и конструкцию под ней. По этой причине мы рекомендуем устанавливать ветряк на опоре или на земле, не прикрепляя его к каким-либо другим зданиям.

Насколько большой ветряк вам нужен для питания дома?

Чтобы удовлетворить спрос на электроэнергию для питания дома, ветряная турбина должна иметь номинальную мощность от 5 до 15 кВт. Эти турбины не должны устанавливаться любителем, так как они очень большие, мощные и потенциально опасные.

С другой стороны, многие комплекты ветряных турбин, сделанные своими руками, не предназначены для удовлетворения всех потребностей дома в электроэнергии. Небольшие комплекты можно использовать в автономных системах для питания ламп, вентиляторов и других устройств, подключенных к хранилищу.

Стоимость комплекта ветряной турбины своими руками

Хорошо, давайте поговорим о долларах и центах. В стоимость комплекта ветряной турбины «сделай сам» входят детали, транспортировка и работа, связанные с установкой. Если вы действительно решите сделать это самостоятельно, стоимость рабочей силы будет снижена, однако следующие расходы будут неизбежны:

• Стоимость турбины
• Стоимость аккумуляторной батареи
• Проводка (иногда в комплекте с турбиной или аккумулятором)
• Монтажное оборудование
• И инвертор (только для питания переменного тока)

Сколько стоит ветряная турбина?

Небольшие автономные ветряные турбины обычно стоят от 1000 до 4000 долларов, в зависимости от мощности. Самодельные ветряные турбины не предназначены для покрытия всей потребности в электроэнергии стандартного дома, а гораздо более крупные ветряные турбины могут стоить 10 000 долларов и более.

Сколько стоит установить дома ветряк?

Если вы планируете производить установку самостоятельно, стоимость установки ветряка равна только стоимости монтажных материалов и проводки. Однако установки большой мощности требуют профессиональной помощи, дорогостоящей транспортировки и разрешительных сборов, что может привести к тому, что общая стоимость проекта превысит 50 000 долларов США.

Стоит ли покупать домашний ветряк?

Во многих случаях домашняя ветряная турбина того стоит. Если вы управляете магазином или микросетью на своей территории, ветряные турбины, сделанные своими руками, — отличный способ внедрить зеленую энергию без оплаты счетов за электроэнергию.

Хотя большие домашние ветряные турбины стоят дорого, они часто окупаются за счет затрат на произведенную энергию. Узнайте больше о преимуществах личной ветроэнергетики.

Установка комплекта ветряной турбины своими руками

Благодаря современным удобным технологиям и бесконечному количеству ресурсов в Интернете установка собственного комплекта ветряной турбины никогда не была проще. Продукты премиум-класса, обладающие потенциалом экологически чистой энергии, обычно поставляются с подробными инструкциями по монтажу и подключению вашей турбины.

Чтобы получить представление о том, с чем вам предстоит работать, ознакомьтесь с нашими башнями и креплениями для ветряных турбин, которые можно сделать своими руками. Эти простые системы отлично подходят для установки ветряной турбины на вашем участке (или на лодке), не занимая слишком много места и не добавляя ненужных расходов.

Вам нужно разрешение на строительство ветряной турбины?

Требования к планированию и выдаче разрешений на ветряные турбины сильно различаются в разных регионах США. Если вы заинтересованы в большой ветряной турбине, вероятно, потребуется разрешение на строительство, а также множество потенциальных проблем с зонированием.

Небольшие ветряные турбины, сделанные своими руками, как правило, более способны «летать незаметно», если вы не собираетесь существенно изменять собственность или пытаться подключиться к сети. Конечно, всегда полезно проверить местное ТСЖ или земельное управление, прежде чем инвестировать в ветряную турбину.

Могу ли я установить ветряк на заднем дворе?

Да, в некоторых районах США вы можете установить ветряную турбину на заднем дворе. Также возможно объединить ветряную турбину с фотоэлектрической солнечной электросистемой или другим существующим производством зеленой энергии на вашей территории. Как мы упоминали выше, в некоторых жилых районах могут быть ограничения по высоте и мощности ветряков.

Лучшие ветряные турбины для наборов «Сделай сам»

Готовы начать генерировать энергию ветра? Если вы хотите установить ветряную турбину на свою лодку, ознакомьтесь с нашим руководством по лучшим морским ветряным генераторам. Для использования на суше и на море ниже мы продемонстрируем некоторые из лучших генераторов для ветряных турбин своими руками.

Primus Wind Power Air

Когда дело доходит до надежного производства энергии ветра, немногие торговые марки пользуются таким доверием во всем мире, как Primus Wind Power. Компания производит высокоэффективные малошумные ветряные турбины, на которые распространяется 5-летняя гарантия.

Для установки ветряных турбин своими руками продукты Primus упрощают безопасное производство электроэнергии с помощью встроенного генератора переменного тока и контроля крутящего момента. В зависимости от того, какую мощность вы ищете, мы рекомендуем любой из следующих продуктов Primus:

• Primus Wind Power Air Ветряной генератор мощностью 40 кВтч, 160 Вт
• Ветряной генератор Primus Wind Power Air 30 400 Вт
• Морской ветряной генератор Primus Wind Power Air X 400 Вт

Ветряной генератор мощностью 400 Вт от Nature Power

Далее мы хотели бы порекомендовать ветряной генератор Marine Grade мощностью 400 Вт от Nature Power в качестве отличной альтернативы Primus. Nature Power производит эту ветряную турбину таким образом, чтобы ее было легко собрать, но при этом она могла выдерживать скорость ветра до 110 миль в час.

С точки зрения стоимости, ветряная турбина Nature Power значительно дешевле, чем большинство аналогичных продуктов на рынке. Имея это в виду, этот генератор отлично подходит для новичков, желающих поэкспериментировать с энергией ветра своими руками. Турбина Nature Power ограничена двухлетней гарантией, что составляет менее половины ожидаемого срока службы генераторов более высокого качества.

Ветряная турбина Silentwind (400+ Вт)

Наконец, ветряная турбина Silentwind — это отличная высококачественная ветряная турбина со множеством премиальных функций. А именно, генератор Silentwind специально разработан для беспрепятственного включения солнечной энергии мощностью до 550 Вт. Если в вашей каюте или лодке уже есть солнечная батарея, эта турбина идеально подходит для поддержания заряда аккумулятора ночью и в пасмурные дни.

Помимо возможностей использования солнечной энергии, турбина SIlentwind также является отличным продуктом в качестве автономной системы. Высококачественные детали, эффективное производство энергии и 3-летняя гарантия делают эту турбину отличным выбором для долгосрочного производства энергии ветра своими руками.

Заключительные мысли

Мы надеемся, что это руководство прояснило часть наиболее часто запрашиваемой информации о комплектах для ветряных турбин, сделанных своими руками. Для многих людей начать использовать энергию ветра намного проще, чем предполагалось. Не стесняйтесь обращаться к нам с любыми вопросами!

Дайте нам знать, что вы думаете о ветроэнергетике для вашего дома в комментариях ниже!

17 блестящих идей дизайна ветряных турбин своими руками для жизни вне сети

Ветряная турбина своими руками кажется сложным проектом, но для получения чистого, бесплатного и возобновляемого источника энергии вам не нужно думать дважды. Пытаясь жить за счет земли, я осознал необходимость использования возобновляемых источников энергии.

Ознакомьтесь с этими конструкциями, идеями и советами ветряных турбин своими руками, чтобы быстро приступить к работе!

СВЯЗАННЫЕ С: 15 невероятных автономных домов для вашей страсти к ведению домашнего хозяйства

Идеи дизайна ветряных турбин своими руками

Если вы похожи на меня и не выносите шум генератора и запах газа, подумайте о ветрогенератор. У нас дома установлены солнечные батареи, но в качестве альтернативного источника энергии может пригодиться ветряк, сделанный своими руками.

1. Ветряная турбина «сделай сам» за 30 долларов

Поселенец, который никогда не выбрасывает многоразовые вещи, обязательно сможет построить эту экономичную ветряную турбину своими руками. Если вы хитрый человек, вы можете сделать это за 30 долларов и даже меньше. Попробуйте этот ветряк своими руками с минимальными затратами.

2. Турбина Тесла своими руками

Эта старая добрая машина (я имею в виду старую, я имею в виду добрую сотню лет) была надежной промышленной машиной. Это определенно может быть так и для вашей скромной усадьбы.

Следуя этому невероятному руководству и используя правильные инструменты и виды оборудования, вы можете получить турбину Теслы, работающую в вашем доме. Ваше основное ноу-хау этого ротора может быть полезно вашей ферме.

3. Миниатюрная ветряная турбина своими руками

Масштабная ветряная турбина своими руками может показаться внушительной, но попробуйте этот простой проект, чтобы убедиться в обратном. Я почти уверен, что вы найдете этот проект интересным; это стоящий проект, который хорошо работает.

4. Перепрофилированные велосипедные детали Водяной насос с ветровой электроэнергией своими руками

Простая работа по дому, такая как слив воды из пруда, может потребовать значительного количества энергии. Этот простой ветряной насос может стать решением.

Сокращайте, повторно используйте и перерабатывайте стильно, а также вырабатывайте энергию для создания водяного насоса с приводом от ветра.

5. Диффузор с соплом своими руками Ветряная турбина

Удивительно, как простые бытовые материалы меняют ситуацию. Посмотрите, как этот мусорный бак или ведро может изменить вашу самодельную ветряную турбину. Рассмотрим этот диффузор сопла с его первоклассной механикой.

Он поможет направить энергию на самодельный ветряк с максимальной эффективностью.

6. Самодельная ветряная турбина из бумажного картона

Вдохновитесь этой «осой» ветряной турбиной с нуля. Я почти уверен, что такой самодостаточный поселенец, как вы, тоже может это сделать. Эта самодельная модель ветряной турбины для дома станет отличным проектом для всей семьи.

7. Турбина Тесла картонная

Вот почему мы не выбрасываем пустые втулки от туалетной бумаги, особенно большие. Можете ли вы представить себе конструкцию турбины Теслы, сделанную из картона и рулонов туалетной бумаги?

Вы также можете сделать эту мини-машину Тесла для своего самодельного ветряка с минимальными затратами или даже бесплатно.

СВЯЗАННЫЕ С: Как экономить энергию зимой | 11 Советы по энергосбережению

8.

Элегантная деревянная конструкция ветряной турбины

Нам нравится эта конструкция ветряной турбины. Он имеет футуристический и утонченный вид с гладкими лопастями ветряной турбины. Удивительно, что в этом дизайне использовано дерево — зеленее не бывает.

Вы можете взять его за основу для создания собственного ветряка.

9. Ветрогенератор с автомобильным генератором

Кто бы мог подумать, что автомобильный генератор может быть таким универсальным и полезным, как этот проект! Итак, если у вас в гараже есть запасной автомобильный генератор, этот ветряк, сделанный своими руками, подойдет вам лучше всего!

Обладая средними инженерными навыками, вы можете создать этот надежный проект ветряной турбины менее чем за день.

10. Вертикальная ветряная турбина из ПВХ-трубы своими руками

Экономия на счетах за электроэнергию может иметь большое значение, даже если это всего несколько долларов. Соберите ветряк из больших труб ПВХ. Эта ветряная турбина с горизонтальной осью соответствует конструкции ветряной турбины Савониуса.

Вы можете включить наружное освещение и сэкономить несколько долларов.

11. Самодельная ветряная турбина для производства электроэнергии

Воспользуйтесь этим вдохновением для самодельной ветряной турбины с потенциалом мощности 3000 Вт! В обычных ветряных турбинах используются лопасти, подобные тому, как работает электрический вентилятор. Проверьте свое место и посмотрите, как там работает ветер.

Если у вас сильный ветер, вы можете воспользоваться энергией ветра. Постройте ветряк и получите электричество.

12. Самодельная ветряная турбина с вертикальной осью

Если у вас мало места для огромной горизонтальной ветряной турбины, тогда вам подойдет вертикальная ветряная турбина. При многих планах ветряных турбин ветряная турбина с вертикальной осью эффективна с точки зрения пространства.

Теперь у вас нет оправдания тому, чтобы использовать свой источник энергии, даже если у вас мало места.

13. Новая безлопастная ветряная турбина Saphonian

Представьте, как широкий кусок ткани может привести в движение большую парусную лодку. Отсюда и возникла идея этой безлопастной сафонианской конструкции ветряной турбины.

Генерирует энергию ветра в два раза эффективнее, чем обычные модели. Если у вас в районе хороший ветер, представьте себе электроэнергию, вырабатываемую этим ветрогенератором.

14. Вертикальный ветряк своими руками из двигателя стиральной машины

Вы можете переделать сломанную стиральную машину в этот небольшой ветряк. Используйте двигатель стиральной машины для питания этого генератора.

Это ветряная турбина с вертикальной осью, которая создает скорость ветра, превышающую размеры. Начните с этого мини-проекта и постепенно переходите к питанию не только лампочки.

15. Сделай сам Savonius VAWT

Самодельный ветряной двигатель Savonius (ветряной двигатель с вертикальной осью) сэкономит вам время, место и деньги. Все, что вам нужно, это подшипники, 2 больших ведра и немного трубы.

16. Самодельная ветряная турбина из бутылки из-под кока-колы

Это очень простая и дешевая конструкция с вертикальной осью, состоящая из легкодоступных деталей. Он также очень прост в сборке, требуя минимальной механической обработки.

Просверлить несколько больших отверстий очень сложно. И, конечно же, это позволяет вам повторно использовать некоторые из тех пустых бутылок из-под газировки, которые у вас есть.

17. Ветряная турбина Dandelion

Вот ветряная турбина, предназначенная для выработки как можно большего количества энергии (с двигателем мощностью 24 Вт).



Вот и все, поселенцы! Планы и идеи проектирования ветряных турбин своими руками в соответствии с вашими потребностями, будь то бюджет, уровень навыков или даже пространство.
