Какой тип электродвигателя лучше всего подходит для преобразования в генератор постоянного тока. Как оценить эффективность и мощность самодельного генератора. Какие факторы влияют на выбор двигателя для генератора.
Основные типы двигателей для создания генератора постоянного тока
При выборе двигателя для преобразования в генератор постоянного тока стоит рассмотреть следующие основные варианты:
- Бесколлекторные двигатели постоянного тока (BLDC)
- Коллекторные двигатели постоянного тока
- Шаговые двигатели
- Асинхронные двигатели переменного тока
Каждый тип имеет свои преимущества и недостатки с точки зрения эффективности, мощности и сложности конструкции. Рассмотрим их подробнее.
Бесколлекторные двигатели постоянного тока (BLDC) как генераторы
BLDC двигатели считаются одними из наиболее эффективных для преобразования в генераторы по следующим причинам:
- Высокий КПД (до 90-95%)
- Отсутствие щеточно-коллекторного узла, снижающее потери
- Компактные размеры и малый вес
- Низкий момент инерции ротора
- Хорошие динамические характеристики
Однако для работы BLDC в режиме генератора требуется специальный контроллер, что усложняет конструкцию.
Коллекторные двигатели постоянного тока в роли генераторов
Коллекторные двигатели также часто используются для создания генераторов. Их преимущества:
- Простота конструкции
- Возможность работы напрямую без контроллера
- Широкий диапазон мощностей
- Низкая стоимость
Недостатки — наличие щеточно-коллекторного узла, требующего обслуживания, и более низкий КПД по сравнению с BLDC.
Шаговые двигатели как источник постоянного тока
Шаговые двигатели также можно использовать в качестве генераторов постоянного тока. Их особенности:
- Высокий крутящий момент на низких оборотах
- Точное позиционирование ротора
- Возможность работы без датчиков положения
Однако шаговые двигатели имеют относительно низкий КПД и сложную систему управления в генераторном режиме.
Асинхронные двигатели в роли генераторов постоянного тока
Асинхронные двигатели переменного тока тоже можно преобразовать в генераторы постоянного тока. Их плюсы:
- Простая и надежная конструкция
- Низкая стоимость
- Высокая мощность
Основной недостаток — необходимость преобразования переменного тока в постоянный, что снижает общий КПД системы.
Как оценить эффективность самодельного генератора постоянного тока?
При создании генератора важно оценить его эффективность. Для этого можно использовать следующие параметры:
- КПД — отношение выходной электрической мощности к входной механической.
- Напряжение холостого хода — максимальное напряжение без нагрузки.
- Ток короткого замыкания — максимальный ток при замкнутых выводах.
- Внутреннее сопротивление генератора.
- Зависимость выходного напряжения от частоты вращения.
Измерив эти параметры, можно сравнить эффективность разных вариантов генераторов.
Факторы, влияющие на выбор двигателя для генератора постоянного тока
При выборе оптимального двигателя для преобразования в генератор стоит учитывать следующие факторы:
- Требуемая выходная мощность и напряжение
- Диапазон рабочих скоростей вращения
- Масса и габариты системы
- Простота конструкции и обслуживания
- Стоимость компонентов
- Условия эксплуатации (температура, влажность и т.д.)
Тщательный анализ этих факторов поможет выбрать наиболее подходящий тип двигателя для конкретного применения.
Рекомендации по созданию эффективного генератора постоянного тока
Для достижения максимальной эффективности самодельного генератора постоянного тока рекомендуется:
- Использовать качественные подшипники для снижения механических потерь.
- Обеспечить хорошее охлаждение для уменьшения тепловых потерь.
- Применять сильные неодимовые магниты в конструкции ротора.
- Оптимизировать зазор между ротором и статором.
- Использовать обмотки из провода с минимальным сопротивлением.
Следуя этим рекомендациям, можно значительно повысить КПД и мощность самодельного генератора.
Сравнение эффективности разных типов двигателей в роли генераторов
Для наглядного сравнения эффективности различных двигателей в качестве генераторов постоянного тока рассмотрим следующую таблицу:
| Тип двигателя | КПД, % | Мощность | Вес | Сложность |
|---|---|---|---|---|
| BLDC | 90-95 | Высокая | Низкий | Средняя |
| Коллекторный DC | 75-85 | Средняя | Средний | Низкая |
| Шаговый | 60-70 | Низкая | Высокий | Высокая |
| 80-90 | Высокая | Высокий | Средняя |
Как видно из таблицы, BLDC двигатели обладают наилучшим сочетанием высокого КПД, малого веса и хорошей мощности.
Применение самодельных генераторов постоянного тока
Самодельные генераторы постоянного тока на основе различных типов двигателей могут найти применение в следующих областях:
- Ветрогенераторы малой мощности
- Портативные зарядные устройства
- Велосипедные динамо-машины
- Ручные генераторы для походов
- Учебные демонстрационные модели
- Маломощные гидрогенераторы
При правильном подборе двигателя и оптимизации конструкции такие самодельные генераторы могут быть достаточно эффективными для практического применения.
Генератор из двигателя постоянного тока своими руками
Сегодня все чаще говорят о зеленой электроэнергии. Не уходят от проблемы и умельцы, предлагая разные конструкции устройств, позволяющих получать бесплатную энергию. Свои разработки они используют для питания, например, светодиодных фонарей, которыми освещают дворовую территорию, для иных целей. Предлагаемый вариант ветрогенератора отличается простотой.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Самодельный ветряк с генератором из коллекторного двигателя
- Как из генератора 12 вольт сделать электродвигатель
- Рецепты домашней выпечки с фото — пошаговые мастер-классы
Ветрогенератор 200 Ватт своими руками - Пошаговая инструкция сборки ветрогенератора 12В своими руками
- Как сделать ветрогенератор своими руками
- Ветрогенератор из двигателя постоянного тока самодельный
- Ветрогенератор на основе мотора на постоянных магнитах
- Ветрогенератор из двигателя постоянного тока
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Принцип работы бесщеточного двигателя постоянного тока
Самодельный ветряк с генератором из коллекторного двигателя
Изготовление ветрогенератора своими руками не ограничивается созданием одного ротора и мачты. Для того, чтобы устройство дало электрический ток, нужен целый комплект оборудования, последовательно выполняющего задачи по приему, переработке, накоплению и преобразованию энергии.
Помимо механических частей имеется довольно обширный список электроники различного назначения, коммутационных устройств. Самодельные ветряки обычно используют электронику, которую удалось собрать самостоятельно или приспособить из имеющихся готовых приборов. Исключением являются аккумуляторы, которые проще и дешевле приобрести, чем собирать своими руками.
Обычный состав электроники включает:. В большинстве случаев этот список используется полностью, хотя имеются и более простые комплекты, иногда вообще ветряк напрямую подключается к потребляющему устройству насосу, осветительному или подобному прибору, не требовательному к стабильности напряжения.
Для бытовой техники, освещения дома, радио-и телевизионных приборов требуется наличие стабильного напряжения с определенными параметрами, что обеспечивается только использованием полного набора устройств. Самодельные ветряки обычно изготавливают из тех материалов, которые удалось найти в гараже, сарае или иных доступных местах. Приобретение материалов или оборудования производится редко, так как зачастую весь процесс создания ветряка является экспериментом с неясным результатом, поэтому нести какие-либо расходы нецелесообразно.
В целом, такой подход себя оправдывает, так как он дает возможность оценить перспективы и сделать выводы относительно параметров установки, необходимой для полноценного решения вопроса. Любой результат таких исследований дает возможность создать ветряк с нужными качествами. При этом, даже изготавливая третью или четвертую модель, умельцы практически не приобретают каких-либо материалов, обходясь старыми запасами или переделывая имеющиеся предметы.
Так, в качестве лопастей для вертикальных роторов часто используются металлические бочки, разрезанные вдоль.
Применяются и другие способы, не требующие почти никаких расходов, но приносящие вполне ощутимые плоды.
При изготовлении ветрогенератора чаще всего применяются различные готовые устройства или узлы, определенным образом переделанные и усовершенствованные для максимального соответствия задуманным параметрам. Наиболее часто таким изменениям подвергаются двигатели или генераторы, поскольку они довольно легко доводятся до нужного состояния.
Большинство электродвигателей способны работать в режиме генератора , и переделывать их необходимо только для оптимизации работы в тихоходном режиме, так как частота вращения ветряка низка, и даже с повышающим редуктором высоких скоростей не добиться.
Поэтому производят доработку, повышающую чувствительность устройства до необходимых пределов. Готовые ветрогенераторы также подвергаются различным изменениям, исправляются обнаруженные в ходе испытаний недостатки, увеличиваются определенные параметры и показатели. Шаговые двигатели используются в принтерах, сканерах и прочих устройствах.
Для этого собирается выпрямитель по определенной схеме на 8 диодах нужно 2, но так как двигатель 4-фазный, то используются 8 шт. После подключения к выпрямителю можно получить ток с напряжением, зависящим от марки двигателя существуют образцы с напряжением 5 В, есть модели по 12 В и выше. Такого напряжения может хватить для зарядки батареи мобильного телефона, подключения местного освещения и т.
Дополнительных устройств не требуется. Ветрогенератор на шаговом двигателе способен выполнять довольно ограниченную работу, но как наглядное пособие или пробный экземпляр он вполне годится.
Если же объединить в одну систему несколько таких устройств, можно получить более мощный комплекс, имеющий возможность питать большее число приборов, обеспечивать освещение или иные бытовые устройства. Мотор-колесо от старого скутера вполне может сыграть роль генератора для ветряка.
Особенным достоинством такого решения является возможность установить лопасти непосредственно на обод колеса, что значительно упрощает процесс изготовления ветряка и позволяет применить довольно большой размер крыльчатки, чувствительный к ветру с небольшой скоростью.
К недостаткам устройства относится ощутимое залипание, затрудняющее запуск вращения, особенно на слабых ветрах. Мотор-колесо представляет собой практически готовый трехфазный генератор. Примечательно, что из мотор-колеса изготавливают как горизонтальные, так и вертикальные конструкции ветряков, причем, вторые по своим характеристикам часто оказываются удачнее.
Дело в том, что на вертикальных роторах типа Савониуса стартовый момент намного больше из-за большой площади лопасти, что увеличивает возможности запуска ветряка на слабых ветрах. Еще одним удобным моментом становится возможность установки вертикального ветряка на относительно низкую мачту. Поскольку мотор-колесо крепится непосредственно на крыльчатку, возможностей для его обслуживания при монтаже на высокие мачты, весьма немного.
Вследствие постоянного трения графитовые щетки быстро изнашиваются и требуют замены, поскольку при вышедших из строя щетках двигатель работать не будет. Ресурс коллекторных двигателей от установки одного комплекта щеток до другого не так уж велик, что является причиной постоянного внимания за состоянием устройства и необходимости держать наготове запасной набор щеток.
При этом, возможности такой конструкции весьма велики, при определенных условиях коллекторные двигатели способны выдавать достаточно высокие показатели. Кроме того, они не нуждаются в высоких скоростях вращения, что является еще одним большим плюсом в климатических условиях России, не отличающихся обилием сильных и ровных ветров.
Особенности коллекторных двигателей позволяют использовать их без повышающей передачи, что снижает потери. При этом, размеры лопастей должны быть достаточными, чтобы создавать нужное пусковое усилие, так как ротор коллекторного двигателя постоянно находится под притормаживающим давлением щеток.
По характеристикам наиболее подойдет вертикальная конструкция ветряка с большими лопастями, способными к созданию значительного усилия при вращении. Этот вариант для подготовленных людей, обладающих достаточными познаниями как в электротехнике, так и в слесарном деле. Генератор из ферритовых магнитов придется практически с нуля создавать самостоятельно, что является интереснейшей технической задачей для одних, но и неразрешимой проблемой для других.
Решение вопроса возможно только при полном понимании принципа работы и устройства генератора. Устройство генератора на ферритовых магнитах включает неподвижный статор, состоящий из обмоток, числом кратным трем.
Вращающийся ротор состоит из площадки с разнонаправленными магнитами, которые создают переменное магнитное поле и возбуждают в обмотках статора ЭДС. На первый взгляд все просто, но проблема состоит в том, чтобы все сделать аккуратно, точно и с минимальными зазорами или отклонениями.
Кроме того, надо обеспечить соосность статора и ротора, защитить их от проникновения воды, пыли, устранить прочие внешние воздействия.
Вариантов конструкции таких генераторов довольно много, лучшие образцы изготовлены на довольно солидной производственной базе.
При этом, имеются и совсем кустарные изделия, собранные на кусках фанеры, залитые эпоксидной смолой, которые способны демонстрировать вполне приемлемые результаты.
В настоящее время для изготовления таких устройств активно используются неодимовые магниты , обладающие магнитным полем, многократно превосходящим ферритовые образцы. Возможности генератора на таких магнитах гораздо выше, что сразу же было высоко оценено конструкторами. Результаты, которые показывают такие генераторы, высоки, они делают ветрогенераторы более перспективными устройствами. Испытания готового ветрогенератора следует производить при полностью собранной, установленной и надежно закрепленной конструкции.
Искушение попробовать ветряк в деле велико, часто заставляет людей совершать непродуманные действия, в результате чего возникают поломки, разрушения, травмы. Проверку на работоспособность отдельных узлов например, генератора можно произвести при помощи электродрели с регулируемой скоростью вращения.
Возможности ветряка также могут испытываться отдельно, без присоединения генератора, чтобы получить данные о его рабочих качествах без нагрузки.
Все остальные испытания или пробы требуют качественной сборки или подключения по всем правилам. Для преобразования различных типов энергии в электрическую, используются специальные устройства. Одним из наиболее простых механизмов является генератор постоянного тока, который можно купить в любом магазине электротоваров или собрать своими руками.
Генератор постоянного тока — это устройство, которое преобразует механическую энергию в электрическую для дальнейшего использования во внешнем контуре. Источником механической энергии в таком случае может служить любое механическое усилие: вращение специальной ручки, подключение двигателя к прибору. Нужно отметить, что подавляющая часть квартир и домов в черте любого города снабжается при помощи именно таких генераторов, только промышленного типа.
Электрический генератор тока может действовать полностью противоположно.
Обратное преобразование электрической энергии в механическую осуществляется посредством электродвигателя. Многие моторы оснащаются ручным механическим приводом, которые при правильном подключении могут преобразовать энергию и сети в обратном направлении. Для соединения выводов контура используются коллекторные пластины, их производятся из меди, которая известна, как отличный проводник электрических сигналов.
Согласно ему, когда проводник движется в магнитном поле что позволяет сократить магнитные силовые линии , ЭДС индукции динамически производится в проводнике. Величина генерируемого ЭДС может быть задана при помощи уравнения генератора постоянного тока. Одной из основных функций устройства для преобразования переменного тока является генерирование ЭДС в постоянный ток.
Направление генерируемого ЭДС будет меняться через каждый проводник, через который энергия проходит при вращении ротора. При помощи коммутатора, на выходе генератора образуется постоянный поток заряженных частиц.
Выходной сигнал при этом имеет вот такой вид:. Существуют такие типы генераторов постоянного тока: с самовозбуждением и работающие по принципу независимого включения схема ниже. Способы возбуждения зависят от типа питания устройства.
Самовозбуждающийся электрогенератор работает от наружных источников, это может быть аккумуляторная батарея или ветрогенератор. Также внешняя система возбуждения часто реализовывается на магнитах в основном на устройствах с низкой мощностью, до нескольких десятков ватт.
Возбуждение независимого генератора производится за счет питания от обмотки прибора. Эти устройства также делятся на виды:. Первые отличаются параллельным включением обмотки якоря с обмоткой возбуждения, вторые, соответственно, последовательным подключением этих деталей. Это довольно частое явление в режиме холостого хода генератора. Оно характеризуется наложением результирующих магнитных полей статором и ротором, что снижает напряжение и уменьшает магнитное поле.
Вследствие, падает электродвижущая сила устройства, наблюдаются перебои в работе, синхронный генератор даже может перегреться или загореться из-за искр, которые появляются от неправильного трения щеток.
В отличие от генераторов переменного тока, устройства с постоянным типом электроэнергии нуждаются в источнике бесперебойного питания, постоянно направляющего ток DC в обмотку якоря.
Из-за этого область применения таких приборов довольно узкоспециализированная, в данный момент они мало где используются. Часто их используют для питания электрического транспорта в городах. Также генераторы постоянного тока применяют для работы электрического автомобиля, мотоцикла или как судовые возбудители или сварочные инверторы.
Они применяются как тихоходные двигатели для ветряков. Генератор дизельный постоянного тока может использоваться как электродвигатель для мощных промышленных машин тяговый трактор, комбайн и прочие и тахогенератор. При этом для управления трактора требуется мощный агрегат, у которого технические характеристики не уступают показателям — кВт. При этом дизель может заменить также газ. Стандартные показатели Вы можете найти в паспорте прибора, причем они часто отклоняются на несколько процентов возможная погрешность также указывается в инструкции к генератору.
Самодельные генераторы могут иметь отличные характеристики от представленных, подобрать необходимые данные можно при помощи справочников. Проверить их можно методом измерения имеющихся параметров, есть разные способы, зависящие от типа генератора. У такого устройства есть и недостатки. Главным является необходимость во внешнем источнике питания.
Но иногда данная особенность используется как регулятор электрической машины.
Как из генератора 12 вольт сделать электродвигатель
Желание разработать автономный источник по производству электроэнергии позволил соорудить генератор из обычного асинхронного мотора. Разработка отличается надежность и относительной простотой. Генератор вырабатывает электрическую энергию при условии, что количество оборотов ротора несколько выше синхронной скорости. Его принцип действия основывается на переработке механической энергии в электроэнергию. Заставить ротор вращаться, и производить электричество можно с помощью сильного крутящегося момента.
Двигатели постоянного тока различной мощности . 0. Маломощный ветрогенератор на основе дрели своими руками. 6.
Рецепты домашней выпечки с фото — пошаговые мастер-классы
Сделать ветряк самостоятельно кажется непосильной задачей, которая отнимает много времени и сил. Но следуя пошаговой инструкции можно легко и быстро достичь желаемого результата за небольшие деньги. Задавшись целью обзавестись ветрогенератором, многие хотят его сделать самостоятельно. Как показали исследования в интернете — большинство так и делает, но такое решение отняло у них очень много времени и усилий по крайней мере, самая первая сборка. Чаще всего применяется схема сборки на магнитах постоянного тока. Этот путь является значительно проще, чем самостоятельное создание самого генератора. По этой причине рекомендуется запастись терпением и начинать поиски двигателя, который бы отлично подходил по параметрам, чтобы сделать ветрогенератор своими руками. Как оказалось, большинство использует в виде генератора старый мотор из компьютеров.
Такой мотор является раритетом и применялся еще во времена, когда у вычислительных машин использовались большие ленточные катушечные накопители. Среди всех возможных вариантов самым лучшим можно считать двигатель постоянного тока от производителя Ametekна 30 вольт.
Ветрогенератор 200 Ватт своими руками

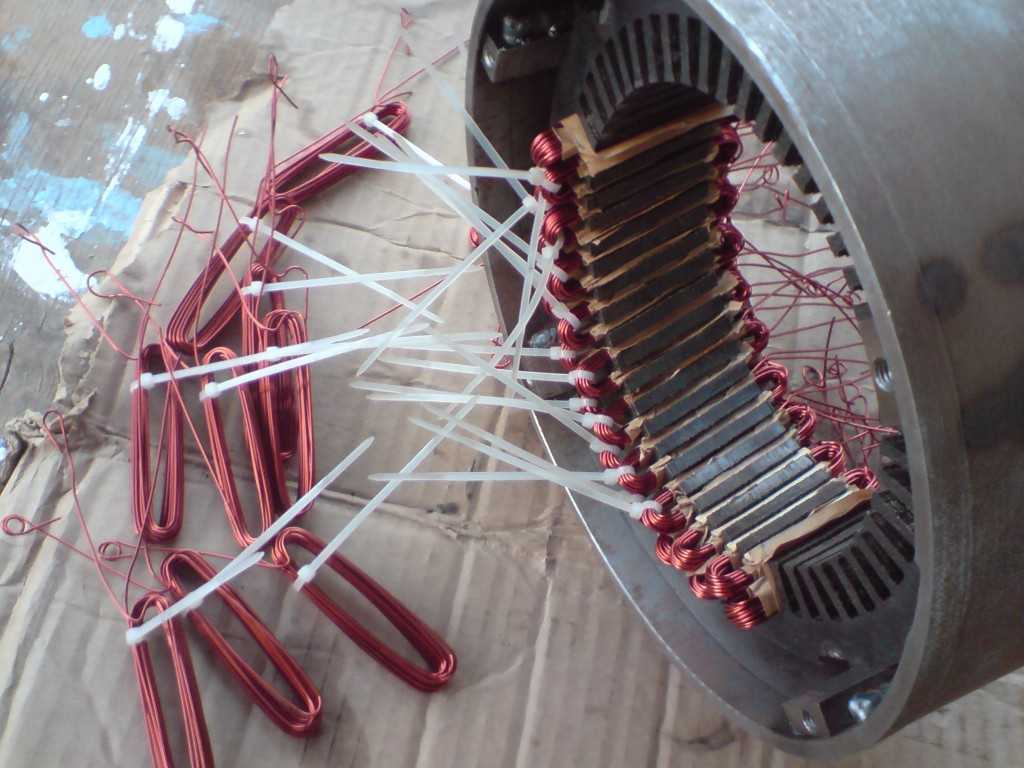

Сделать генератор из асинхронного двигателя своими руками несложно, но придется постараться и потратить некоторые средства на приобретение комплектующих. Но для проведения работ необходимо знать некоторые тонкости. В частности, принципы работы асинхронного двигателя переменного тока, изучить основные элементы его конструкции. Главное в генераторных установках — это движение магнитного поля. Оно может обеспечиваться путем вращения якоря при помощи двигателя внутреннего сгорания либо ветряной установки.
Сделать ветряк самостоятельно кажется непосильной задачей, которая отнимает много времени и сил. Но следуя пошаговой инструкции можно легко и быстро достичь желаемого результата за небольшие деньги.
Пошаговая инструкция сборки ветрогенератора 12В своими руками
В окружающем нас мире есть много процессов и веществ, которые может использовать человек для получения электроэнергии: солнечный свет батареи солнечных элементов , энергия ветра ветрогенераторы , движение воды в реках гидроэлектростанции. Ниже представлено свободное изложение англоязычной страницы Майка Дэвиса Mike Davis об опыте работы над самодельным ветрогенератором. Несколько лет назад я купил недвижимость участок земли в пустынной Аризоне. Я астроном и мне нужно было место, чтобы я мог заниматься своим хобби вдали от городского неба, где наблюдением мешает световое загрязнение города. Проблема была в том, что это место очень далеко от цивилизации, там нет электрических услуг.
Как сделать ветрогенератор своими руками
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.
Как сделать ветрогенератор своими руками: опыт бывалых асинхронного электродвигателя переменного тока под генератор для ветряка. при работе в режиме генерации электродвигатели постоянного тока.
Ветрогенератор из двигателя постоянного тока самодельный
Что же, электромехаников разного калибра, пытающихся сделать ветрогенератор своими руками, можно понять. Дешёвая практически бесплатная энергетика всегда ценилась на вес золота. Между тем установка даже простейшего домашнего ветрогенератора даёт реальную возможность получить бесплатный ток.
Ветрогенератор на основе мотора на постоянных магнитах
При росте цен на электроэнергию повсюду идёт поиск и разработка её альтернативных источников. В большинстве регионах страны целесообразно применять ветрогенераторы. Чтобы полностью обеспечить электричеством частный дом, требуется достаточно мощная и дорогостоящая установка. Если сделать небольшой ветрогенератор, с помощью электрического тока можно подогревать воду или использовать для части освещения, например, хозяйственных построек, садовых дорожек и крыльца.
С разбора CD-rom скопилось уже некоторое количество бесколлекторных двигателей постоянного тока это те, что крутят диск.
Ветрогенератор из двигателя постоянного тока
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Генератор из двигателя постоянного тока. Есть электродвигатель постоянного тока серии 2ПН L. Можно ли из него сделать генератор? Не ругайте сильно, новичок в этих делах, понял что теоретически. А вот более конкретного ни чего не нашел. Оценка 0.
Изготовление ветрогенератора своими руками не ограничивается созданием одного ротора и мачты. Для того, чтобы устройство дало электрический ток, нужен целый комплект оборудования, последовательно выполняющего задачи по приему, переработке, накоплению и преобразованию энергии. Помимо механических частей имеется довольно обширный список электроники различного назначения, коммутационных устройств.
ГЕНЕРАТОР ИЗ ДВИГАТЕЛЯ СВОИМИ РУКАМИ
С разбора CD-rom скопилось уже некоторое количество бесколлекторных двигателей постоянного тока (это те, что крутят диск).
И место вроде много не занимают, но на глаза попадаются часто. Наконец принял решение, что надо уже как-то с ними определиться.
Итак, это бесколекторный двигатель постоянного тока, положение ротора в нём отслеживается тремя датчиками Холла, управляется при помощи микросхемы драйвера ВА6849FP (регулировка оборотов). В теории всё просто, а вот на практике впечатления могут зашкалить уже от одного обозрения платки на которой движок собственно и установлен.
Поэтому не стал вникать в назначение многочисленных выводов шлейфа, а просто взял и располовинил двигатель, и увидел его статор. Однако полный обзор печатной платы был по прежнему недосягаем. Осознав, что без жертв не обойтись, отпаял провода (3 штуки) идущие с обмоток статора на плату, а затем сложил – переломил вдвое плату вместе с металлической пластиной крепления.
Освобождённый статор плюхнулся на стол и опять же в позновательных целях был незамедлительно размотан. Теперь могу сообщить, что мотор имел три обмотки (фазы) соединённых методом «звезда», но вполне возможен вариант когда они могут быть соединены методом «дельта».
Схема сборки
Электродвигателя конечно не стало, но вместе с ним не стало и робости перед неизведанным, ибо и неизведанного теперь не было. На фото проводники образуют обмотки и заканчиваются выводами. Соединения обмоток отличаются, но электрическая сущность больших изменений не претерпевает. Относительно толстые провода обмоток статора навели на мысль, что с этого движка можно получить неплохой ток, будь он использован в качестве генератора, да ещё если и несколько вольт напряжения выдаст, то возможно «счастье»!
Остановился вот на такой схеме снятия с электродвигателя, впрочем, теперь уже генератора, вырабатываемого им электрического тока. Данная схема была собрана и опробована со следующими номиналами электронных компонентов: С1 – 100 мкФ х 16 В, все шесть диодов 1N5817.
Было бы интересно опробовать и такую схему, но пока «руки не дошли». Как более совершенный вариант – поставить на выход стабилизатор.
Для дальнейших действий был взят ещё один электродвигатель и приведён в должное состояние для подключения и крепления.
Шестерёнки (зубчатая пара) с передаточным отношением 1:5 от китайского фонарика – «жучка».
Всё было смонтировано на подходящее основание. Важным в этой операции является правильно «взять» межцентровое расстояние зубчатых колёс и установить их оси вращения в единой пространственной плоскости.
Схема собрана, вновь обращённый генератор к тесту готов.
При интенсивном, но без мазохизма, вращении большого зубчатого колеса пальцами рук напряжение легко достигает отметки в 1,7 вольта (без нагрузки).
При подключении нагрузки, лампочки на 2,5 В и 150 мА, сила тока достигает 120 мА. Лампочка вспыхивает в пол накала.
Видео – работа под нагрузкой
Возьму на себя смелость заявить, что даже данный конкретный двигатель возможно использовать в качестве ветрогенератора способного вырабатывать электрический ток в достаточном количестве для зарядки одного аккумулятора ААА напряжением 1,2 В и ёмкостью до 1000 мА включительно.
Прошу обратить внимание на то фото, которое показывает монтаж шестерён на основании. На правую сторону большого зубчатого колеса так и «проситься» установка ещё одного моторчика. Кинематическая схема будет такой: одно ведущее колесо вращает два ведомых. Возможности удваиваются, реальным становиться собрать повышающий преобразователь и заряжать даже аккумуляторы мобильных телефонов. Вопросами добычи электричества занимался Babay.
Форум по электротехнике
Наиболее эффективный тип двигателя для использования в качестве генератора постоянного тока
\$\начало группы\$
Я пытаюсь разработать систему, для которой требуется очень легкий и очень эффективный генератор, который будет использоваться для преобразования вращательного движения в постоянное напряжение (например, для зарядки аккумуляторов). Насколько я знаю, BLDC являются наиболее эффективными и легкими для обратного преобразования электроэнергии в энергию вращения
Какой тип двигателя лучше всего использовать в этом приложении с точки зрения веса и мощности преобразования? (AC, BLDC, щеточный DC?)
Спасибо за помощь.
- двигатель
- генератор
\$\конечная группа\$
6
\$\начало группы\$
Бесщеточные двигатели постоянного тока (BLDC) или синхронные двигатели с постоянными магнитами (PMSM) — это практически одно и то же, и их лучше всего использовать в качестве генераторов. Они генерируют переменный ток, поэтому им требуется выпрямитель на выходе. Нет никакого способа регулировать генерируемое напряжение, кроме как регулировать скорость. Вам понадобится контроллер заряда или другой электронный преобразователь мощности, чтобы регулировать напряжение в той степени, в которой оно должно регулироваться.
Коллекторные двигатели постоянного тока тяжелее, подвержены износу коллектора и щеток. В двигателях постоянного тока с возбуждением напряжение можно регулировать, регулируя ток возбуждения, но также можно использовать регулятор преобразования мощности.
Другой альтернативой является автомобильный генератор переменного тока. Это синхронный генератор раневого поля с контактными кольцами. Напряжение регулируется путем регулирования тока возбуждения с помощью внешнего регулятора. Выпрямители могут быть встроенными или внешними. Более новые генераторы переменного тока могут быть синхронными генераторами с постоянными магнитами с регулированием напряжения преобразователя мощности.
Обратите внимание, что некоторые двигатели BLDC имеют встроенные электронные контроллеры, которые необходимо снять, чтобы их можно было использовать в качестве генераторов.
\$\конечная группа\$
4
\$\начало группы\$
Это не столько двигатели BLDC, сколько двигатели с редкоземельными магнитами. Существуют двигатели постоянного тока с механической коммутацией и редкоземельными магнитами, а также старые бесщеточные двигатели с другими типами магнитов.
Сказав это: если вы переделываете двигатель (в отличие от разработки генератора), то двигатель BLDC с редкоземельными магнитами, за которым следует синхронный выпрямитель, вероятно, будет наиболее эффективным.
Если под «легким» вы подразумеваете «размером с автомобильный генератор», то я бы серьезно подумал о том, чтобы попробовать автомобильный генератор. Возможно, автомобильный генератор, с которого было срезано все ненужное. Он может быть или не быть таким же эффективным, как двигатель BLDC того же размера — вам придется попробовать.
\$\конечная группа\$
1
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Генератор своими руками. Простой и маленький
спросил
Изменено 3 года, 8 месяцев назад
Просмотрено 867 раз
\$\начало группы\$
Я прочитал много сообщений на этом сайте, и все кажутся очень компетентными, так что вот я… совсем новичок в этом. Я пытаюсь научиться превращать двигатель в генератор. Я просто немного перегружен деталями и спецификациями. Извините, я всего лишь плотник, который любит возиться с вещами…
Я пытаюсь построить самодельный генератор, ничего особенного, в основном концептуальный. Я не буду тратить ваше время на мои неудачные попытки и исследования. Может ли кто-нибудь просто дать мне краткое изложение типа двигателя (втулка без индукционного магнита).
Где обычно можно найти (вентиляторы, дрели, микроволновки) и как регулировать мощность, если это необходимо.
Если бы я мог запустить простой светодиод или, может быть, постоянное напряжение 5 В для зарядки USB-устройства, это было бы весело.
Я знаю, что это было опубликовано раньше, но опять же, я просто запутался. И советы или практические правила или советы или ссылки очень ценятся. Спасибо за вашу помощь.
Обновление: я только что нашел двигатель стиральной машины, если он работает. Исследуя, как преобразовать это. Глупый вопрос, как я могу определить, нужен мне постоянный или переменный ток, извините, я работаю с деревом… Спасибо за ответ, я изучаю ваш совет
- генератор
- самодельный
\$\конечная группа\$
9
\$\начало группы\$
Как превратить двигатель в генератор?
Easy Motors
Если это двигатель с постоянными магнитами, это просто.
Вращай мотор, используй мощность, получай прибыль.
Коллекторные двигатели постоянного тока с постоянными магнитами. Часто встречается в игрушках, а также в беспроводных дрелях и шуруповертах старого образца. Они будут производить DC. Редуктор часто разумен, чтобы просто вращать электрическую отвертку через патрон с вашей турбиной.
Если вы покупаете BLDC (бесколлекторный двигатель постоянного тока), он производит переменный ток, который вы можете просто 3-фазно выпрямить на выходе. Они производят (для меня) колоссальное количество энергии на объем, так как используют очень сильные магниты. Это то, что я бы использовал для самодельной ветряной мельницы или турбины.
Синхронные электродвигатели, такие как микроволновые проигрыватели, производят однофазный переменный ток, но на уровне блошиной мощности, возможно, стоит поиграть.
Жесткие двигатели
Если в нем нет магнитов, он жесткий. Вращайте двигатель, обеспечивайте напряжение возбуждения или особые условия запуска и работы — пустая трата времени, если вы еще не инженер-электронщик.
Асинхронные двигатели — вентиляторы, стиральные машины
Моторные двигатели — сетевые электродрели, миксеры для пищевых продуктов, автомобильные стартеры
\$\конечная группа\$
\$\начало группы\$
Самые простые генераторы сделаны из двигателей с постоянными магнитами. Эти двигатели, как правило, жесткие и зубчатые, когда они обесточены. Они также являются магнитными, в отличие от асинхронных двигателей и универсальных двигателей, которые вращаются свободно.
В основном существует 3 типа двигателей с постоянными магнитами.
синхронные двигатели — для работы этих двигателей требуется переменный ток, а при использовании в качестве генераторов они вырабатывают переменный ток при вращении вала, они имеют только 2 клеммы питания
щеточные двигатели — эти двигатели требуют постоянного тока для работы и при использовании в качестве генераторов производят постоянный ток при вращении вала.
электродвигатели с электронной коммутацией — эти двигатели имеют электронную схему, которая ими управляет, цепь необходимо будет зашунтировать, чтобы использовать их в качестве генераторов. при использовании в качестве генераторов они производят переменный ток.
В большинстве микроволновых печей двигатель пластины представляет собой синхронный двигатель с редуктором. При вращении вала вручную возникает переменное напряжение. Его можно напрямую подключить к светодиодным лампам переменного тока подходящего напряжения, чтобы при вращении вала вручную производился свет.
Для второго проекта, возможно, шкив или дрель, вращающая щеточный двигатель постоянного тока (найденный в струйных принтерах, магнитофонах, многих игрушках), приводящий в действие отдельные светодиоды.
\$\конечная группа\$
\$\начало группы\$
Чтобы зажечь светодиод, ищите «ультра простой генератор» из картона и проволоки.
И магниты.
Все маленькие двигатели постоянного тока также являются генераторами постоянного тока. Но чтобы создать несколько вольт, вам нужно понять, как быстро их раскрутить. Или просто купите небольшой двигатель постоянного тока, у которого уже есть редуктор. Медленно поворачивайте вал пассатижами, и двигатель крутится быстро, как генератор. Поиск: мотор-редукторы постоянного тока на сайтах для хобби, таких как allelectronics.com, sciplus.com, излишки продаж.com
Также ищите: игрушечный генератор
\$\конечная группа\$
\$\начало группы\$
Как говорят, почти любой электродвигатель также является генератором. Тип тока, который он производит, обычно такой же, как и тип, используемый для его привода (кроме «бесщеточных» двигателей постоянного тока, которые на самом деле являются двигателями переменного тока).
Остаются две проблемы. Как вы крутите двигатель и как вы что-то делаете с током, который он производит.
Учитывая, что вы хотите сделать «генератор», это, вероятно, означает либо вращение его вручную, либо использование какого-либо вида горения. Провернуть его вручную проще всего, либо с помощью коробки передач, либо, возможно, с помощью маховика, и просто заставить его вращаться очень быстро.
Теперь ваша механическая энергия преобразуется в электрическую. Однако это не очень удобно для прямого использования, поскольку выходная мощность, вероятно, немного колеблется, если вы поворачиваете ее вручную. Вам нужно что-то, чтобы регулировать напряжение. Регулировка и преобразование напряжения выполняются постоянно, поэтому существует множество вариантов. Сначала вам нужно измерить, какое напряжение вы производите, а также выяснить, является ли оно переменным или постоянным.
Обладая этими знаниями, вы сможете выбрать подходящую электронику, чтобы преобразовать выходную мощность во что-то, что вы сможете использовать. Понижающий / повышающий регулятор, вероятно, будет вашим лучшим выбором, и их можно полностью собрать в 3-контактном корпусе.
Это делает их такими же простыми в использовании, как линейный регулятор, только дороже (но они лучше). Если он производит переменный ток, вам, конечно, придется сначала преобразовать его в постоянный, но это может быть так же просто, как поставить диод на выходы.
Летом:
- Возьмите любой мотор и придумайте способ его раскрутить.
- Измерьте выходную мощность двигателя во время его вращения.
- Используйте измерения, чтобы получить понижающий/повышающий регулятор с этими значениями и желаемым выходом (5 В в случае USB)
- Получите прибыль от своей «бесплатной» силы!
С этого момента вы можете подумать о добавлении накопителей в виде конденсаторов или даже о зарядке свинцово-кислотных аккумуляторов. И, конечно же, вы можете многое сделать на входе. Добавьте модель автомобиля/самолета с бензиновым двигателем, чтобы вращать его и т. д.
\$\конечная группа\$
3
\$\начало группы\$
Чтобы все было как можно проще, проверьте
- скорость вашего механического источника питания
- мощность вашего механического источника питания
- какое напряжение должен выдавать ваш генератор
Выберите коллекторный двигатель постоянного тока с постоянными магнитами с соответствующими характеристиками в режиме двигателя.
