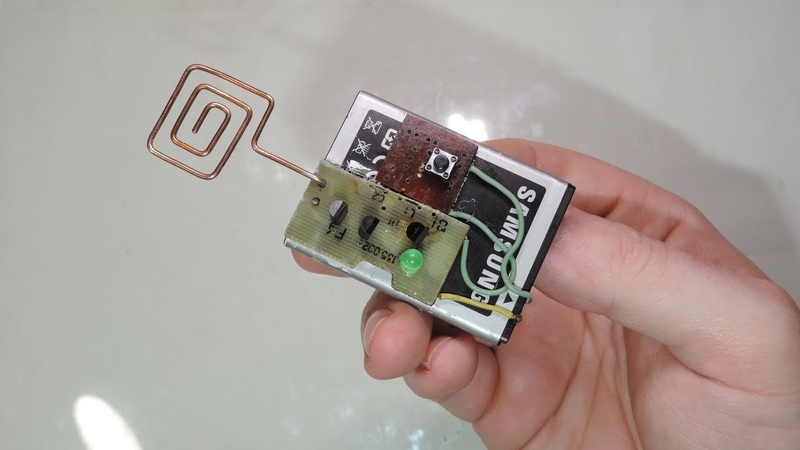

Пороговый детектор электромагнитного излучения

Приветствую, радиолюбители-самоделкины!

И слово «радиолюбители» здесь не случайно, ведь речь в этой статье пойдёт о радиоволнах, а точнее, о регистрации мощности их излучения. Источники электромагнитных полей окружают нас повсюду в повседневной жизни — например, сотовый телефон, лежащий в кармане у каждого, даже в режиме ожидания связывается с базовыми станциями, посылая в эфир небольшую «дозу» излучения. Даже в современных автомобилях сейчас есть передатчики — системы, которые позволяют связываться с операторами в случае происшествий для запроса о помощи.

Многочисленные радиостанции, различные брелки дистанционного управления, пульты, охранные системы — все они запускают в окружающее пространство свой сигнал, тем самым сильно засоряя эфир в крупных городах. «Спрятаться» от излучения можно лишь в клетке Фарадея, которая служит экраном, либо в дали от города, подальше от людей — но и то, только в том случае, если рядом нет высоковольтных линий электропередач, ведь и они служат мощным источником поля.

Например, стоя под ЛЭП с газоразрядной лампой в руке (например, с обычный энергосберегайкой), можно заметить, как она начинает слегка светится, особенно это будет эффектно в темноте. А во влажную погоду можно почувствовать напряжённость в воздухе даже не себе — но не стоит самому проводить подобные эксперименты. У специалистов в арсенале есть градуированные приборы, которые позволяют обнаруживать даже небольшие источники поля, а также измерять интенсивность излучения не в «попугаях», а реальных единицах измерения. Создать в домашних условиях прибор такой точности, а тем более провести его поверку — довольно дорогая и бессмысленная затея, а вот создать довольно компактный и простой «показометр» — весьма познавательно и просто. Прибор будет иметь два светодиода, реагирующие на разную интенсивность излучения. В случае, если интенсивность поля мала — светодиоды не зажгутся, при повышении загорится один светодиод, а если же мощность источника поля будет высокой, либо он будет расположен очень близко — загорятся оба светодиода.

С помощью такого устройства можно будет зарегистрировать излучение сотового телефона во время звонка, самодельного радиопередатчка, радиомаяка а также некоторых других источников, которые создают электромагнитные поля достаточной силы. Схема для сборки представлена ниже.

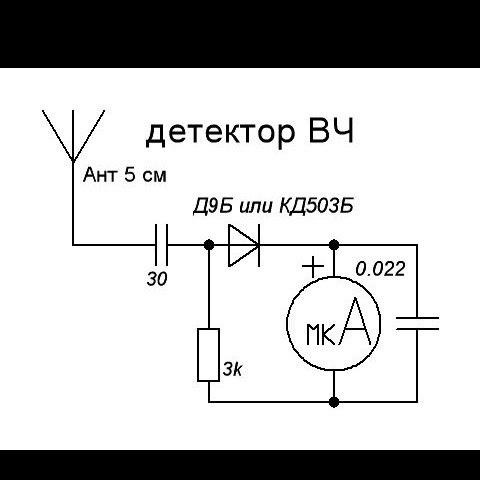

Как можно увидеть, она достаточно проста и состоит из детектора из антенны и пары диодов, а также усилителя на сдвоенном операционном усилителе LM358. Данный вариант наиболее дешёвый, но можно применить и другие — например, TL082, TL072, либо же использовать по паре сдвоенных усилителей, аналогичные TL081, TL071. Усилитель может быть и вовсе один — тогда и светодиод будет один, соответственно, останется только один порог срабатывания индикатора. Количество порогов также можно увеличить, добавив нужное количество усилительных каналов и светодиодов. Переменные резисторы R2 и R3 позволяют задавать пороги срабатывания — логичнее всего для одного светодиода выставить небольшой порог срабатывания — для второго несколько побольше, в зависимости от цели использования датчика.

Если требуется детектирование сигнала от мощного радиопередатчика, лежащего рядом — порог должен быть один, а для того, чтобы «увидеть» слабый сигнал от сотового телефона или радиобрелка порог наоборот необходимо сделать куда более чувствительным. Если добавить усилительных каналов, настроив пороги последовательно на увеличение, можно получить весьма информативную «лесенку» из светодиодов. Переменные резисторы должны быть с общим сопротивлением 430-470 Ом, но если под рукой нет необходимых номиналов, можно использовать и более высокоомные, увеличив R1 в такое же количество раз, сохраняя соотношение между ними.

На выводы 8 и 4 микросхемы подаётся питающее напряжение, в соответствии с полярность, указанной на схеме. Конденсатор С5 — блокировочный, устанавливается непосредственно возле выводов питания микросхемы, служит для подавления пульсаций и самовозбуждений усилителя. Тип этого конденсатора — керамический. Не лишним будет также добавить параллельно питанию всей схемы электролитический конденсатор ёмкостью 100-220 мкФ, на напряжение не меньше 16В.

Напряжение питания схемы лежит в пределах 9-12В, ток потребления составляет единица миллиампер, таким образом, идеальным источником питания может служить батарейка крона, она обеспечит полную автономность схемы и не разрядится, даже если схема будет включена на долгое время. Также в качестве источника питания можно использовать и стационарный сетевой адаптер на нужное напряжение, его мощность будет не критичная в данном случае. Основной ток потребления схемы приходится на светодиоды — каждый из них потребляет около 5-20 мА. Резисторы R4 и R5 задают ток через светодиоды, соответственно и их яркость. Если есть необходимость сделать потребление схемы минимальным — следует увеличить сопротивление этих резисторов до максимума, но так, чтобы свечение светодиодов оставалось различимым. Цвет светодиодов не имеет значения, но логичнее всего применить разноцветные, например, зелёный и красный.

Ещё одной важной частью схемы является антенна и детекторные диоды. Далеко не любой диод будет эффективно работать в этой схеме — таким образом, при одних диодах схема будет уверенно реагировать даже на слабые поля, а при других — только на сильные.

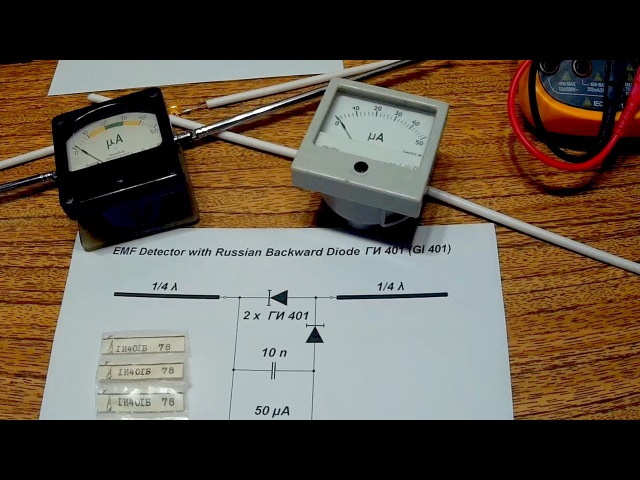

Наиболее чувствительные будут предпочтительнее в данной схеме — ведь загрубить пороги можно с помощью подстроечных резисторов а усилить чувствительность — только подбором диодов. Автор выделил несколько моделей, которые подойдут лучше всего: ГИ401А, Б; 1И401А, Б; АИ402, 3И402; 1И403, ГИ403. Также можно пробовать и другие отечественные и импортные германиевые диоды, например, для пробы можно поставить широко распространённые Д9 и Д18 с разными индексами. Выбор диода также будет влиять и на диапазон частот, к которым детектор будет чувствительным — с некоторыми диодами максимальная регистрируемая частота будет составлять гигагерцы и детектор увидит даже высокочастотное излучение роутера (2,5 ГГц), а в некоторых случаях всего лишь мегагерцы. В качестве антенны можно применить отрезок медной проволоки длиной 10-20 см, причём чем короче будет антенна, тем чувствительнее будет детектор к высокочастотному излучению.

Собирается вся схема на миниатюрной печатной плате с использованием элементов поверхностного монтажа.

Обратите внимание, что контактная площадка возле конденсатора С5 должна соединяться с минусом схемы перемычкой. Подойдут элементы типоразмера 0805 либо 1206, они не такие мелкие и паять их можно обычным паяльником с тонким жалом.

После сборки платы можно закрепить на её обратной стороне коннектор для соединения с кроной — таким образом, вся конструкция будет представлять собой «насадку» на крону, которая включается сразу после подключения батарейки. Для большей эффективности антенну можно выполнить из двух прутков буквой V, как сделал автор.

На фотографиях выше можно увидеть детектор в работе — при поднесении передатчика на некоторое расстояние к схеме загорается первый светодиод, если приблизить передающую антенну ещё ближе — загорятся уже оба светодиода. Удачной сборки!

Источник (Source)

кодирование и тестирование детектора ЭМП, решение проблем с антенной

Вдохновлённый версией схожего устройства, я настроился на то, что сооружу свой микроскопический индикатор электромагнитного поля.

Целью было сделать его максимально маленьким, сохранив достаточно прочности, чтобы он не сломался у кого-нибудь в кармане. Вызовом здесь оказалась антенна. Как вы можете видеть на моей финальной фотографии, я решил использовать протоплату, чтобы помочь антенне сохранить свою форму, и я считаю, что справился превосходно.

Шаг 1: Части

Микроконтреллер и сокет Atmel ATTiny85V — 1 шт
Резистор 3.9M Ω — 1 шт
Светодиоды (можно разного цвета)- 4 шт
Разные провода
Включатель или переключатель — 1 шт
Батарейка-таблетка и гнездо для неё — 1 шт

Шаг 2: Кодирование и тестирование

Загрузите код в ATTiny85, как это сделать, можно повсеместно найти в интернете, так что следуйте одному из уроков, если вы никогда не работали с «сырым» микроконтроллером раньше.

Соберите проект на макетной плате, чтобы протестировать соединения перед тем, как будете переносить его на протоплату. Этот шаг, наверное, наиболее важный, так как значительно труднее будет чинить проект, который уже спаян на плате.

Так как я изменил код слегка, и вы, скорее всего, столкнётесь с некоторыми трудностями в вашей сборке, я прикрепил оригинальный код с Гитхаба: Github

Шаг 3: Готовим антенну

Скрутите антенну в желаемую форму. Это легко можно сделать, оборачивая провод вокруг карандаша и затем растягивая его до нужной длины. Вы спросите, а что такое хорошая длина? Итак, из этого вопроса вы узнаете, что длина провода будет влиять на то, какие частоты он сможет ловить. Тем не менее, так как мы не ищем специальную частоту и просто хотим поймать любой электрический шум, длина не важна в этой сборке. Я просто использовал весь свободный провод, который держал форму после скрутки.

Мой провод оказался шире, чем отверстия протоплаты, поэтому я просверлил отверстия побольше, чтобы он вошел в них.

Шаг 4: Устройство

С установленным самым большим компонентом, антенной, я решил, где расположить остальные части. Желая, чтобы светодиоды силы поля были установлены ближе к передней части, я поместил рабочий светодиод позади, таким образом (как я полагал), чтобы ATTiny было легко подключить.

Шаг 5: Финал

Со всеми деталями на своих местах, было несложно спаять все вместе. Мой проект не подразумевал кнопки ВКЛ\ВЫКЛ, только батарейку, которая включает и выключает его. Но я решил добавить кнопку позже, как вы видите, подцепив её снизу. Я заново использовал старые провода, которые обернул термоусадочной плёнкой. Это не только изолировало мою плохую сборку, но и защитило проводку от замыканий.

Шаг 6: Что можно поменять

Если бы я переделывал свой проект, я бы сперва поменял шаблон сборки детектора ЭМП. Поставил бы батарейку в нижнюю часть платы, чтобы кнопка была сверху. Таким образом и провода легли бы лучше. Или специально спроектировал бы печатную плату. Возможно, поменял кнопку на переключатель, чтобы не нужно было её постоянно зажимать. Возможно, использовал бы 3D принтер, чтобы сделать корпус и закрыть нижнюю половину электроники.

Собираем переносной магнитометр / Хабр

Перевод статьи с сайта обучающих материалов Instructables

Магнитометр, который иногда ещё называют гауссометром, измеряет силу магнитного поля [в данном случае магнитную индукцию / прим. перев.]. Это прибор, необходимый при измерении силы постоянных магнитов и электромагнитов, а также для установления формы поля нетривиальных комбинаций из магнитов. Он достаточно чувствительный для того, чтобы определить намагниченность металлических предметов. В случае, если зонд будет работать достаточно быстро, он сможет определять изменяющиеся во времени поля от моторов и трансформаторов.

В мобильных телефонах обычно есть трёхосевой магнитометр, однако он оптимизирован для слабого магнитного поля Земли силой в 1 Гаусс = 0,1 мТл [миллитесла] и насыщается в полях с индукцией в несколько мТл. Где именно в телефоне расположен этот датчик, обычно непонятно, и расположить его внутри узкого места типа разреза магнита часто невозможно. Более того, лучше вообще не подносить смартфон к сильным магнитам.

В данной статье я опишу, как сделать простейший переносной магнитометр из распространённых комплектующих: нам потребуются линейный датчик Холла, Arduino, дисплей и кнопка. Общая стоимость прибора не выходит за пределы €5, а измерять он будет индукцию от -100 до +100 мТл с погрешностью в 0,01 мТл – гораздо лучше, чем можно было ожидать. Для получения точных абсолютных показателей его понадобится откалибровать: я опишу, как это делается при помощи длинного самодельного соленоида.

Шаг 1: датчик Холла

Эффект Холла часто применяется для измерения магнитных полей. Когда электроны проходят через проводник, помещённый в магнитное поле, их относит в сторону, в результате чего в проводнике появляется поперечная разность потенциалов. Правильно выбрав материал и геометрию полупроводника, можно получить измеряемый сигнал, который затем можно будет усилить и выдать измерение одной компоненты магнитного поля.

Я использую SS49E, поскольку он дешёвый и доступный. Что стоит отметить из его документации:

Питание: 2.7 — 6.5 В, что прекрасно совместимо с 5 В для Arduino.
Нулевой сигнал: 2.25-2.75 В, примерно посередине между 0 и 5 В.
Чувствительность: 1.0-1.75 мВ/Гс, поэтому для получения точных результатов потребуется калибровка.
Выходное напряжение: 1,0 – 4,0 В (при работе от 5 В): диапазон покрывается АЦП Arduino.
Диапазон: минимум ± 650 Гс, обычно +/1 1000 Гс.
Время отклика: 3 мкс, то есть можно проводить измерения с частотой в десятки кГц.
Рабочий ток: 6-10 мА, достаточно немного для батарейки.
Температурная ошибка: 0,1% на градус Цельсия. Вроде немного, однако отклонение на 0,1% даёт ошибку в 3 мТл.

Датчик компактный, 4х3х2 мм, и измеряет компоненту магнитного поля, перпендикулярную его лицевой стороне. Он выдаёт положительное значение для полей, идущих от задней части к передней – к примеру, когда он стоит лицом к южному полюсу магнита. У датчика есть три контакта, +5 В, 0 В и выход – слева направо, если смотреть с лица.

Шаг 2: Требуемые материалы

Линейный датчик Холла SS49E. €1 за 10 штук.
Arduino Uno с доской для прототипирования или Arduino Nano без штырьков для портативного варианта.
Монохромный OLED дисплей SSD1306 0.96” с интерфейсом I2C.
Кнопка.

Для зонда:

Шариковая ручка или другая прочная трубка.
3 тонких провода чуть длиннее трубки.
12 см термоусадки диаметром 1,5 мм.

Для портативной версии:

Большая коробка Tic-Tac (18x46x83) или нечто похожее.
Контакты для батарейки на 9 В.
Выключатель.

Шаг 3: Первая версия – с использованием доски для прототипирования

Сначала всегда собирайте прототип, чтобы проверить работу всех компонентов и софта! Подключение видно на картинке: датчик Холла соединяется с контактами Arduino +5V, GND, A1 (слева направо). Дисплей соединяется с GND, +5V, A5, A4 (слева направо). Кнопка при нажатии должна замыкать землю и A0.

Код написан в Arduino IDE v. 1.8.10. Требуется установка библиотек Adafruit_SSD1306 и Adafruit_GFX.

Если всё сделано правильно, то дисплей должен выдавать значения DC и AC.

Шаг 4: Немного о коде

Если вам неинтересен код, эту часть можно пропустить.

Ключевая особенность кода состоит в том, что магнитное поле измеряется 2000 раз подряд. На это уходит 0,2 – 0,3 сек. Отслеживая сумму и квадрат суммы измерений, можно вычислять среднее и стандартное отклонения, которые выдаются как DC и AC. Усредняя по большому количеству измерений мы увеличиваем точность, теоретически на √2000 ≈ 45. Получается, что используя 10-битное АЦП, мы получаем точность 15-битного АЦП! И это имеет значение: 1 шаг АЦП – 4 мВ, то есть, ~ 0,3 мТл. Благодаря усреднению, мы уменьшаем ошибку от 0,3 мТл до 0,01 мТл.

В качестве бонуса мы получаем стандартное отклонение, определяя таким образом изменяющееся поле. Поле, колеблющееся с частотой 50 Гц проходит порядка 10 циклов за время измерения, поэтому можно измерить величину AC.

У меня после компиляции получилась следующая статистика: Sketch uses 16852 bytes (54%) of program storage space. Maximum is 30720 bytes. Global variables use 352 bytes (17%) of dynamic memory, leaving 1696 bytes for local variables. Maximum is 2048 bytes.

Большую часть места занимают библиотеки Adafruit, однако ещё полно места для добавления функциональности.

Шаг 5: Готовим зонд

Зонд лучше всего закреплять на конце узкой трубки: так его просто будет помещать и удерживать в узких местах. Подойдёт любая трубка из немагнитного материала. Мне идеально подошла старая шариковая ручка.

Подготовьте три тонких гибких провода чуть длиннее трубки. В моём кабеле логики в цветах проводов нет (оранжевый +5 В, красный 0 В, серый – сигнал), просто так мне их проще запомнить.

Чтобы использовать зонд с прототипом, припаяйте кусочки проводов на конец кабеля и заизолируйте их термоусадкой. Позже их можно отрезать и припаять провода прямо к Arduino.

Шаг 6: Собираем переносной прибор

Батарейка на 9В, OLED-экран и Arduino Nano с комфортом умещаются внутри большой коробки Tic-Tac. Её преимущество в прозрачности – экран легко читается, даже находясь внутри. Все фиксированные компоненты (зонд, выключатель и кнопка) ставятся на крышку, чтобы всё можно было вынимать из коробки для замены батареи или обновления кода.

Я никогда не любил батарейки на 9В – у них высокая цена и малая ёмкость. Но в моём супермаркете внезапно стали продавать их перезаряжаемую версию NiMH по €1, и я обнаружил, что их легко зарядить, если подать 11 В через резистор на 100 Ом и оставить на ночь. Я заказал себе дешёвые разъёмы для батареек, но мне их так и не прислали, поэтому я разобрал старую батарейку на 9 В, чтобы сделать из неё коннектор. Плюс батарейки на 9В в её компактности, и в том, что на ней хорошо работает Arduino при подключении её к Vin. На +5 В будет регулируемое напряжение в 5 В, которое понадобится для OLED и датчика Холла.

Датчик Холла, экран и кнопка подсоединяются так же, как было на прототипе. Добавляется только кнопка выключения, между батарейкой и Arduino.

Шаг 7: Калибровка

Калибровочная константа в коде соответствует числу, прописанному в документации (1,4 мВ/Гс), однако в документации разрешён диапазон этого значения (1. 0-1.75 мВ/Гс). Чтобы получать точные результаты, нужно откалибровать зонд.

Самый простой способ получить магнитное поле хорошо определённой силы – использовать соленоид. Магнитная индукция поля соленоида равняется B = μ₀ * n * I. Магнитная постоянная (или магнитная проницаемость вакуума) – это природная константа: μ₀ = 1,2566 x 10^-6 Тл/м/А. Поле однородно и зависит только от плотности намотки n и тока I, которые можно измерить с погрешностью около 1%. Формула работает для соленоида бесконечной длины, однако служит очень хорошим приближением для поля в его центре, если соотношение его длины к диаметру превышает 10.

Чтобы собрать подходящий соленоид, возьмите полую цилиндрическую трубу, длина которой в 10 раз больше диаметра, и сделайте намотку из изолированного провода. Я использовал ПВХ-трубку с внешним диаметром 23 мм и сделал 566 витков, протянувшихся на 20,2 см, что даёт нам n = 28/см = 2800 / м. Длина провода 42 м, сопротивление – 10 Ом.

Подайте питание на катушку и измерьте ток мультиметром. Используйте либо регулируемый источник тока, либо переменный резистор, чтобы управлять током. Измерьте магнитное поле для разных значений тока и сравните показания.

Перед калибровкой я получил 6,04 мТл/A, хотя по теории должно было быть 3,50 мТл/A. Поэтому я умножил константу калибровки в 18-й строчке кода на 0,58. Готово – магнитометр откалиброван!

Радиосхемы. — Индикатор электромагнитного поля

категория

Схемы самодельных устройств охраны и защиты информации

материалы в категории

Как известно все устройства хищения информации, радиожучки да и просто телефоны работают посредством передачи на радиочастотах и, следовательно, создают вокруг себя магнитное поле.
Именно по наличию электромагнитного излучения и можно обнаружить такое устройство и предотвратить дальнейшие последствия от его применения.
Схема устройства, позволяющее определить наличие электромагнитного поля, приводится на рисунке.
Прибор удобно использовать для контроля за работой и настройки маломощных передающих устройств, работающих в широком диапазоне частот. Рабочая частота составляет 20—1300 МГц, чувствительность — 1 мВ, пределы локализации лежат в пределах 0,05—7 м. Напряжение питания 4,5—9 В, а ток потребления не превышает 8 мА. Прибор имеет телескопическую антенну.

Схема индикатора электромагнитного поля

Это устройство предназначено для локального поиска радиозакладок. Его отличительными особенностями являются:

простота повторения;
надежность;
малые габариты.

Примечание. И этот прибор имеет недостаток — немного реагирует на посторонние излучения радиоэфира от теле-радиопередающих станций, радиотелефонов. Но этот недостаток с лихвой компенсируется простотой и дешевизной индикатора.

Входной сигнал, наведенный телескопической антенной, поступает на входной усилитель ВЧ, построенный на транзисторе VT1, и далее, через фильтр Cl, L1, СЗ на детектор-компаратор DA1.

Порог включения компаратора устанавливается резистором R5. Сигнал компаратора с выхода 6 через инвертор DD1.3 и ключ VT2 управляет генератором прямоугольных импульсов на элементах DD1.4, DD1.5 с частотой 1 Гц, который, в свою очередь, включает генератор звуковой частоты на DD1.1, DD1.2.

Светодиод VD1 — двухцветный:

VD1.1 сигнализирует о включении питания зеленым светом;
VD2.2 сигнализирует об обнаружении источника радиоизлучений красным светом.

Настройка прибора заключается в выборе ОУ DA1 с возможно большим коэффициентом усиления.

Примечание. Расстояние, на котором индикатор должен устойчиво реагировать, имея антенну длиной 30 см, на радиопередатчик мощностью 1 мВт, должно быть не менее 50 см.

Транзистор КТ3101 можно заменить на КТ371, КТ368 с коэффициентом усиления не менее 150. Операционный усилитель — К140УД608, К140УД708.

Светодиод AЛC331 можно заменить обычными, типа AЛ307, включив их вместо VD1.1 и VD1.2. Катушка индуктивности имеет 19 витков, намотанных в ряд на любом резисторе MЛT 0,125, проводом ПЭЛ-0,1.

Литература: Корякин-Черняк С. Л. Как собрать шпионские штучки своими руками.
