Индикатор фазы своими руками: как сделать простой и надежный прибор

alexxlabСвоими руками
Как сделать индикатор фазы самостоятельно. Какие схемы индикаторов напряжения наиболее простые и надежные. Из каких элементов состоит индикатор фазы. Как правильно пользоваться самодельным индикатором напряжения. Какие меры безопасности нужно соблюдать при работе с электричеством.

Содержание

Что такое индикатор фазы и зачем он нужен

Индикатор фазы — это простой прибор, который позволяет определить наличие напряжения в электрической сети. Он незаменим при проведении электромонтажных работ, ремонте электропроводки и бытовых электроприборов.

Основные функции индикатора фазы:

  • Определение наличия напряжения в розетке, выключателе, проводах
  • Поиск фазного провода
  • Проверка исправности электроприборов
  • Обнаружение скрытой проводки
  • Проверка заземления

Самодельный индикатор фазы позволяет безопасно работать с электричеством, не подвергая себя риску поражения током. Это простое, но очень полезное устройство должно быть в арсенале каждого домашнего мастера.


Принцип работы индикатора фазы

Принцип действия индикатора фазы основан на протекании небольшого тока через тело человека. При контакте с фазным проводом ток через высокоомный резистор и светодиод или неоновую лампу проходит через тело человека на землю, вызывая свечение индикатора.

Основные элементы простейшего индикатора фазы:

  • Металлический щуп для контакта с проводом
  • Высокоомный резистор (1-10 МОм)
  • Светодиод или неоновая лампа
  • Корпус с изолированной ручкой

При касании щупом фазного провода через тело человека протекает ток около 0,1-0,5 мА, который безопасен, но достаточен для свечения индикатора. На нулевом проводе индикатор светиться не будет.

Простые схемы индикаторов напряжения своими руками

Рассмотрим несколько простых схем индикаторов фазы, которые можно легко собрать своими руками:

1. Индикатор на неоновой лампе

Самая простая схема состоит из неоновой лампы и резистора:

  • Неоновая лампа (МН-3, ТН-0,2)
  • Резистор 1 МОм

Лампа и резистор соединяются последовательно. Один вывод подключается к щупу, второй — к металлической пластине на корпусе для контакта с рукой.


2. Индикатор на светодиоде

Более современный вариант на светодиоде:

  • Светодиод
  • Резистор 1-10 МОм
  • Конденсатор 1 нФ

Светодиод, резистор и конденсатор соединяются последовательно. Конденсатор сглаживает пульсации и обеспечивает более яркое свечение.

3. Индикатор с усилителем

Схема с транзисторным усилителем более чувствительна:

  • Транзистор КТ315
  • Светодиод
  • Резисторы 10 МОм, 10 кОм
  • Конденсатор 1 нФ

Транзистор усиливает ток и обеспечивает более яркое свечение светодиода даже при слабом контакте с проводом.

Как собрать индикатор фазы своими руками

Порядок изготовления простого индикатора фазы:

  1. Подготовить корпус — можно использовать ручку от отвертки
  2. Закрепить металлический щуп на торце корпуса
  3. Собрать схему индикатора на макетной плате
  4. Установить схему внутрь корпуса
  5. Вывести контакт для пальца на противоположный торец
  6. Загерметизировать корпус

При сборке важно обеспечить надежную изоляцию всех элементов кроме щупа и контакта для пальца. Это гарантирует безопасность при использовании индикатора.


Правила использования самодельного индикатора фазы

Чтобы правильно пользоваться самодельным индикатором напряжения, следуйте простым правилам:

  • Перед использованием проверьте работоспособность на заведомо исправной розетке
  • Касайтесь щупом только оголенных участков проводов
  • Держите индикатор только за изолированную часть
  • При проверке обязательно касайтесь пальцем контактной пластины
  • Загорание индикатора означает наличие напряжения
  • Не используйте прибор во влажных помещениях
  • Периодически проверяйте исправность индикатора

Соблюдение этих простых правил обеспечит точность показаний и безопасность при работе с самодельным индикатором фазы.

Меры безопасности при работе с электричеством

При выполнении любых работ с электропроводкой необходимо соблюдать следующие меры безопасности:

  • Перед началом работ обесточьте электросеть
  • Используйте инструменты с изолированными ручками
  • Работайте в сухом помещении в обуви на резиновой подошве
  • Не касайтесь металлических предметов и заземленных поверхностей
  • Перед подключением проверяйте отсутствие напряжения индикатором
  • При любых сомнениях обращайтесь к профессиональному электрику

Помните, что даже самодельный индикатор не гарантирует полной безопасности. Будьте предельно осторожны при работе с электричеством!


Преимущества самодельного индикатора фазы

Изготовление индикатора фазы своими руками имеет ряд преимуществ по сравнению с покупными приборами:

  • Низкая стоимость — требуются только недорогие радиодетали
  • Простота конструкции — легко собрать даже новичку
  • Возможность модификации под свои нужды
  • Понимание принципа работы прибора
  • Удобные габариты и форма корпуса
  • Отсутствие лишних функций
  • Возможность быстрого ремонта

Самодельный индикатор фазы — это простой, но очень полезный прибор, который пригодится любому домашнему мастеру для безопасной работы с электричеством.


Самодельный индикатор фазы

Ищете простой индикатор последовательности фаз в трехфазной электрической сети? Не обязательно покупать готовый, тем более часто работают они не особо корректно. Лучше собрать такое устройство самому, тем более там работы и расходов минимум. Итак, при выборе схемы индикатора основным предположением было максимальное уменьшение количества точек пайки и путей, имеющих потенциал фазы силовой сети. Дополнительным фактором была конструкция печатной платы, которая позволяет использовать либо один двухцветный светодиод, либо отдельные светодиоды. В этой схеме каждая фаза ограничена по току с целью повышения безопасности.


Поиск данных по Вашему запросу:

Самодельный индикатор фазы

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Осторожно! Бесконтактный индикатор напряжения 1AC-D
  • ИНДИКАТОР НАПРЯЖЕНИЯ
  • Отвертка для определения фазы
  • Пробник электрика
  • Индикатор напряжения (пробник электрика) на светодиодах своими руками
  • Осторожно! Бесконтактный индикатор напряжения 1AC-D
  • Зачем он нужен
  • 4 простых схемы для изготовления индикатора фазы на светодиодах своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Автомобильная контролька своими руками

Осторожно! Бесконтактный индикатор напряжения 1AC-D


Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Своими руками. Последний раз.

Внедряю в павербанк. С ручкой! Коготь латунного дракона. Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Войти или Зарегистрироваться. Добавить обзор. Блог AliExpress. RSS блога Подписка. AliExpress Инструменты Мультиметры Осторожно!

Бесконтактный индикатор напряжения 1AC-D. Данный прибор был заказан специально для того, чтобы предупредить покупателей и пользователей об особенностях работы с ним.

Сам такими приборами по прямому назначению не пользуюсь и Вам не советую. Прислали в пакетике Вид довольно симпатичный, конструкция удобная, есть клипса для крепления на карман. Индикаторный кончик довольно тонкий и может быть легко сломан. Есть светодиодная подсветка по нажатию кнопки без фиксации Во время срабатывания, громко прерывисто пищит и моргает красным светодиодом под белым пластиковым наконечником.

Питается от двух батареек ААА Выключателя питания нет и не требуется, так как в дежурном режиме прибор потребляет всего 0,3мкА, что значительно меньше тока саморазряда батареек. Естественно прибор был разобран Сам датчик представляет собой обычный резистор с длинными выводами. Вместо резистора с тем-же успехом будет работать любой кусок провода. Видимо резистор было проще запаять. Нехитрая схема на базе триггеров Шмидта в 74HC14D lib.

Светодиод подсветки включается кнопкой напрямую и на свежих щелочных батарейках перегружается. Я просто добавил резистор 9,1Ом в разрыв цепи, чтобы светодиод не сгорел. Прибор представляет собой простенький индикатор переменного электромагнитного поля, реагирующий только на электрическую составляющую. Расстояние срабатывания до провода под напряжением см. Как детектор скрытой проводки прибор не работает — слишком мало расстояние обнаружения и любые проводящие поверхности блокируют прохождение наводок с провода.

Итак, почему-же я настоятельно не рекомендую пользоваться такими приборами как индикаторами напряжения? Прибор реагирует не на само напряжение, а на переменное поле, создаваемое им. Но в том и проблема, что не всегда провод под напряжением создаёт это самое поле. Например, если провод проходит рядом с металлической заземлёной поверхностью или просто лежит на Земле — поле будет неплохо экранироваться и прибор ничего не покажет. Чтобы не быть голословным — показываю на видео эту особенность, в данном случае рука даже с обратной стороны провода являлась экраном.

Похожие обзоры Другие обзоры от ksiman. Прибор для обнаружения скрытой проводки и…. Индикаторная отвертка наше фсё! Да, и лучше неоновую без батареек :. Отстал похоже я от жизни Ps за обзор спасибо, познавательно. Бывают, те что со светодиодом и транзистором. Ganster41 03 июля , 0. Зато такими можно проводку не сильно глубоко утопленную искать, или даже обрывы в кабеле. Да нефига они проводку не находят! Прикасаешься к стенке — гудит в любом месте, а без контакта даже над проводом не пикнет.

Голый провод показывает, но зачем это нам нужно его и так видно?! Если стены железо бетонные, то проводку точно не найдет. Да и чувствительность низкая. А вот гудит, скорей всего от наводки создаваемой трением об обои. Сам пользуюсь как контактным или для проверки есть ли фаза на кабеле или нет. AndyBig 04 июля , 0. Они не только показывают фазу, но и умеют прозванивать :.

Повышенная надёжность, нечувствительность к помехам, предсказуемость работы. Herts 03 июля , 0. Нет — это контактный указатель напряжения. К сожалению они уже не так хороши, потому что сами неонки делают китайцы.

Буквально в прошлом месяце пытался выбрать нормальный индикатор фазы взамен убитого и не смог. Перебрал около двух десятков и ни одного не нашел с хоть каким то приличным свечением. При обычном освещении в торговом зале и потом на складе свечение видно только если обеими руками закрывать индикатор от света. В клещах есть со светодиодом, поэтому пока есть время, наверно придется флюк брать, хотя и негуманные цены, но деваться похоже некуда.

Я использую ГДРовскую отвёртку-индикатор с неонкой. Неонка, соответственно, тоже немецкая. Работает уже лет тридцать. SergeyKa 16 апреля , 0.

Попробуйте достать батарейки и почистить их. Яркость резко возрастет. Я в магазине все бракованные так починил.

У меня Иэковский — он тоже не ахти. Проводку скрытую им тоже не найти — слабая чувствительность. Ну так понятное дело. Проводку надо искать минимум таким : А ещё лучше специальным искателем с передатчиком. ChildOfBodom 03 июля , 0. Да, я знаю. Street-Racer 03 июля , 0.

Скиньте ссылку, пожалуйста, и какова цена именно детектора? Street-Racer 04 июля , 0. Hyper 03 июля , 0. На сколько точно он ищет? Ищет точно, но только если нет арматуры. Serg32 03 июля , 0. Тоже такой брал, мало того что непонятно как работает, так и контакт батарейки отваливался. Приходилось поправлять, открывая пробник. Именно индикатором из обзора? DDimann 03 июля , 0. За обзор — плюс. Умеют делать деньги на пустом месте, и плевать им на то, что кого то может у убить. Как то меня товарищ озадачил приличным прибором для этих целей, из того приличного, что я нашел — что именно, уже не помню — было чуть подороже: где то баксов в базовой комплектации.

Но для большей точности поиска места обрыва желательно было прикупить еще один передатчик, это еще баксов по моему было, и вот тогда можно было с приличной точностью находить место обрыва.

В Америке. Потому как защита у него была, и в нашей сети тоже ничего не случится, да и вообще никто не мешает сделать по уму: выключить проводку — но передатчик там можно было включать прямо в розетку. А в штатах там чуть поменьше, чем у нас… Вообще то есть еще совсем крутые, без передатчика — по отражению сигнала от точки обрыва, но для квартирного ремонта будет дороговато….

В реальности: Хотел по горячим впечатлениям обзор запилить, но то одно, то другое, то рюмку сполостнуть… Да и ваш обзор достоин всяческих. Вы не поверите, но сетевая наводка с этого провода скорее всего действительно есть : И компьютер не заземлён….

Согласен по обоим пунктам. P-Evgenij 04 июля , 0. Не знаю, может у меня была другая модель, но мой различал фазный и нулевой провода. Сейчас его уже нет, но видео осталось.


ИНДИКАТОР НАПРЯЖЕНИЯ

При проведении даже самых элементарных работ с электричеством, важно соблюдать меры безопасности. Даже имея большой опыт работы в данном направлении не стоит рисковать, так как это опасно для жизни. Для того чтобы проверить наличие электрического тока, необходимо всегда в хозяйстве иметь индикатор напряжения. Основным достоинством этого прибора служит простота использования и моментальное определение наличия тока в сети.

Трёхуровневый индикатор напряжения на светодиодах схема – название весьма пугающее не опытного радиолюбителя, и тем не.

Отвертка для определения фазы

Если щупы пробника замкнуть, то потребление тока будет около мА, если щупы разомкнуты — потребление тока стремится к нулю. Во время прозвонки сопротивления в пределах от 0 до ом, загорается зелёный светодиод, Если сопротивление будет в диапазоне от ОМ до 50 кОм загорается жёлтый светодиод. Во время измерения переменного напряжение — В, загорается неоновая лампа, а светодиоды будут чуть-чуть мерцать. Индикатор напряжения схема на транзисторах. Схема пробника собрана на трёх транзисторах. В начальный момент все транзисторы будут заперты. Если мы замкнем щупы пробника, то положительная составляющая напряжения через диод VD1 и резистор R5 проходит к затвору униполярного транзистор, который под воздействием поля открывается и поспособствует открытию биполярного транзистора V3. Во время подачи сетевого напряжения на щупы, загорится неоновая лампочка HL1, кроме того выпрямленное сетевое напряжение с диода VD1 поступает на стабилитрон VD3, и как только оно достигнет 12 вольт, откроется транзистор V2, который закроет полевой транзистор V1.

Пробник электрика

Причины очевидны — низкая стоимость, сверхмалое энергопотребление, высокая надёжность. Поскольку схемы индикаторов очень просты, нет необходимости в покупке фабричных изделий. Из обилия схем, для изготовления указателя напряжения на светодиодах своими руками, можно подобрать наиболее оптимальный вариант. Индикатор можно собрать за пару минут из самых распространённых радиоэлементов. Эта схема представляет собой световой индикатор тока, которым оснащают некоторые отвёртки.

С электричеством нужно быть на Вы. Многие, наверное, слышали, что настоящий электрик не тот, что не боится электричества, а тот, который способен избежать прямого контакта с электричеством.

Индикатор напряжения (пробник электрика) на светодиодах своими руками

Квартиры сегодня просто переполнены самыми разнообразными электроприборами. Соответственно, часто возникают ситуации, когда требуется установка, замена, подключение электророзеток, светильников, поиск неисправности в электрической цепи. Поможет в проведении данных работ индикатор напряжения. Образцов таких устройств довольно много: от простых отвертка — индикатор , до цифровых мультиметров. Они способны показывать, есть ли напряжение в электрооборудовании, определять уровень сопротивления цепи, и другие параметры.

Осторожно! Бесконтактный индикатор напряжения 1AC-D

Обычно в их состав входят последовательно включенные щуп-жало отвертки, ограничитель тока — резистор сопротивлением 0, Напряжение, которое можно контролировать подобным индикатором, составляет Длительное время считалось, что заменить неоновую лампу другим элементом индикации невозможно. Действительно, емкостной ток, протекающий от источника переменного тока частотой 50 Гц и напряжением Оценим мощность, потребляемую неоновой лампой при ее непрерывном свечении: при напряжении на лампе типа МН-3, равном 65 В, и токе Значение подводимой мощности оказывается достаточным, чтобы светодиод мог светиться, однако напрямую обеспечить необходимую величину тока невозможно. В результате получается не непрерывное свечение индикатора, а импульсное, с сохранением величины подводимой мощности. Разрядный ток при этом достаточен, чтобы вызвать яркую вспышку светодиода.

Все что нужно знать для изготовления индикатора напряжения в сети переменного тока Вольт: простые и популярные схемы с описанием, и многое.

Зачем он нужен

Самодельный индикатор фазы

О том, как можно быстро и просто собрать элементарный индикатор напряжения вы сможете узнать, прочитав нашу статью. Следует отметить что это весьма распространённый тип индикаторов, который присутствует пожалуй в каждом элементарном устройстве типа зарядного устройства для мобильного телефона или аккумуляторных батареек и т. R1, R2, R3, — Подстрочные резисторы выбираемые в зависимости от параметров используемых светодиодов около 2 КОм.

4 простых схемы для изготовления индикатора фазы на светодиодах своими руками

ВИДЕО ПО ТЕМЕ: Индикатор напряжения

Даже при простейших работах в электрических цепях в хозяйстве пригодится индикатор напряжения — устройство показывающее наличие или отсутствие электрического тока и напряжения в сетях от до в в зависимости от прибора. Целесообразность его использования продиктована в первую очередь тем, что электрический ток не получится увидеть глазами — о его наличии можно судить только по тому, работает включенное в розетку устройство или нет. Главная функция, которую должен выполнять указатель напряжения, это проверка целостности электрической цепи — именно от этого зависит, будет работать включенный в розетку прибор или нет. Различные устройства справляются с этой задачей по-разному — стандартная отвертка индикатор напряжения использует для проверки ток, который уже есть в сети пассивная , а внутри многофункционального тестера-пробника напряжения есть целая схема с отдельным питанием активный , что позволяет прозванивать даже обесточенные электрические цепи. Все эти устройства работают по схожему принципу, но имеют некоторые различия в правилах применения. Это однополюсный бытовой индикатор фазы, выполняющий одну-единственную задачу — показать наличие или отсутствие напряжения в определенной точке электрической цепи.

В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности.

Разработана новая технология расщепления воды, работающая от электрического потенциала пальчиковой батарейки. Микроусилитель когерентного излучения создан на стыке плазмоники и фотоники. В наиболее распространенном и часто встречающимся исполнении, индикатор фазы представляет собой прибор, выполненный в виде обычной отвертки рис. Внутри ручки расположена сигнальная лампочка. На одном конце прибора находится металлическое жало, а на другом — шунтовой контакт. Индикаторная отвертка с неоновой лампой. Работает индикатор фазы очень просто.

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом — как определить фазу, ноль и заземление у проводов, в месте монтажа? В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у фас фазный провод, где нулевой рабочий ноль , а где заземляющий защитный ноль. Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?


принцип работы и особенности применения

Хозяйственную деятельность любого предприятия и ведение домашнего хозяйства невозможно представить без электричестваэлектрическая энергия необходима для эффективной работы оборудования, техники, крупных и мелких бытовых приборов. проводки часто приводит к появлению разного вида неисправностей. В одном случае произойдет остановка домашних приборов и бытовой техники из за отсутствия напряжения сети. А в другой ситуации может начаться пожар, очагами возгорания которого могут стать искрящиеся выключатели, розетки, удлинители, а также вышедшие со строя источники искусственного освещения. Для решения такого рода проблем с электроснабжением в домах, квартирах, необходимы услуги профессиональных электриков. Они за определенную плату смогут устранить любые неисправности с проводкой и вернуть комфортные условия ведения домашнего хозяйства. Но большинство поломок можно устранить своими руками. Индикатор напряжения, его еще называют индикаторной отверткой или отвертка индикатор, в основном служит для определения, есть ли напряжение на участке сети, или нет. Это обеспечит безопасность во время проведения электроремонтных работ, подключения бытовых приборов, устранения неполадок, обусловленных прекращением подачи электрического тока. С ее помощью определить ноль и фазу в сети не составляет большого труда. Самостоятельное устранение проблем с электроснабжением является рациональным, экономически выгодным решением, позволяющим сэкономить денежные средства на оплату услуг электриков.

Содержание

  • 1 Принцип действия индикаторной отвертки
  • 2 Критерии выбора изделий
  • 3 Разновидности индикаторных отверток и их особенности
  • 4 Использование указателей напряжения

Принцип действия индикаторной отвертки

Универсальный и доступный всем слоям населения индикатор напряжения должен быть в арсенале каждого хозяина. Устранение неисправностей электрической проводки с использованием надежных, компактных устройств, идентифицирующих напряжение в сети, позволяет исключить опасность для здоровья и жизни мастера. Устройство индикаторной отвертки отличается простотой и небольшим количеством деталей.

К основным конструктивным элементам устройства, который может показать фазу и ноль, относятся:

  • корпус, состоящий из изолированной рукоятки, стержня, в торце которого размещено жало отвертки;
  • резистор с высоким сопротивлением;
  • индикаторная лампочка;
  • пружина;
  • контактная пластина.

Принцип работы индикаторной отвертки контактного типа основан на прохождении электрического тока через жало после его прикосновения к фазному проводу, резистор и лампочку, вызывая ее свечение, а также последующем его уходе при помощи сенсорного контакта по направлению к земле через тело мастера. Большое сопротивление резистора приводит к получению низкого напряжения. Его величина неощутима и безопасна для здоровья, жизни людей.

Критерии выбора изделий

Зная, как определить фазу и ноль индикаторной отверткой, всегда можно быстро устранить проблемы с электроснабжением своего жилища своими руками. При выборе указателя напряжения рекомендуется учитывать ряд характеристик. В их перечень внесены:

  • размер и форма корпуса;
  • цветовой оттенок и эргономичность рукоятки;
  • функциональность;
  • наличие источника питания для автономной работы отвертки;
  • тип индикаторной лампочки: неоновая или светодиодная;
  • наличие дисплея и звукового сигнала;
  • компания — производитель;
  • стоимость изделия.

Оптимальный выбор индикатора напряжения обуславливает успешное использование изделий и абсолютную безопасность проведения ремонтных работ.

Разновидности индикаторных отверток и их особенности

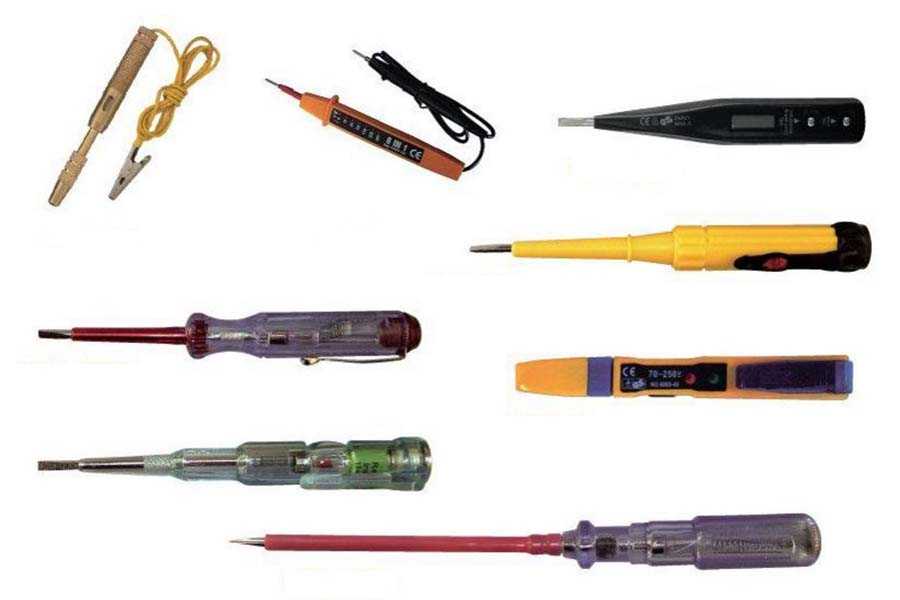

Индикаторы напряжения представлены широким ассортиментом моделей, благодаря которым профессиональные и домашние мастера могут приобрести надежные, универсальные приборы в соответствии со своими предпочтениями, пожеланиями и финансовыми возможностями. К наиболее распространенным их видам относятся следующие модели:

  1. Пробник напряжения с неоновой лампой относится к простой модели отвертки индикатора контактного типа. Работа прибора основана на его свечении после попадания электрического тока на жало устройства с поверхности проводника и последующего его прохождения через резистор сопротивления. Вторым контактом в цепи включения неоновой лампочки является торцевая часть рукоятки. Его замыкание происходит на человеке. Свечение неоновой лампы после нажатия пальцем торцевой части ручки индикатора указывает на наличие фазы на контакте розетки, выключателя, бытового прибора или другого источника питания, подлежащего ремонту. Контакт с мастером обеспечивает включение индикаторной лампы. Высокий порог индикации напряжения, составляющий от 60В, относится к недостаткам отверток. Они рекомендованы для определения фазы электрической цепи переменного тока. С их помощью мастер не сможет обнаружить обрывы электрических цепей.
  2. Индикаторный тестер со светодиодной лампой отличается низким порогом индикации напряжения. Его идентификация в электрической цепи происходит при значениях, менее 60В. Работа устройства не имеет существенных отличий от функционирования аналогов с неоновыми лампами.
  3. Индикаторная отвертка со светодиодом и батарейками относится к категории бесконтактных многофункциональных приборов. Пробник напряжения такого вида дополнен биполярным транзистором и рекомендован для определения фазного провода, мест обрыва электрической цепи, полярности источников постоянного тока. Тестер со светодиодом и батарейками предоставляет возможность находить месторасположение проводки в стенах помещений под слоем отделочного покрытия.
  4. Пробник электронного вида с дисплеем и звуковым сигналом относятся к современным моделям указателей напряжения. Работа с компактным устройством не вызывает трудностей. При появлении вопросов по использованию электронной модели отвертки на помощь придет инструкция от производителя. Она входит в комплектацию многофункционального индикатора напряжения.

Использование электронной отвертки не имеет отличий от применения других аналогов отверток, предназначенных для проведения безопасного ремонта электрических сетей, приборов, оборудования. Практическое определение напряжения, мест неисправностей розеток, выключателей и других источников питания при помощи многофункционального прибора всегда можно увидеть на видео в интернете. Владея информацией о том, как пользоваться индикаторной отверткой, всегда можно избежать электрических ударов, воздействие которых представляет опасность для здоровья и жизни человека.

Использование указателей напряжения

Применение отверток индикаторов предоставляет возможность найти фазный провод, ноль и землю в розетках, выключателях, осветительных приборах, убедиться в наличии напряжения в электрической сети, выявить пробои напряжения на корпус бытовой техники, а также обнаружить проводку в стенах под плиткой или слоем штукатурки с финишным отделочным покрытием. Работа с тестерами начинается после их проверки. Испытание выполняется на участке с напряжением. О его наличии в сети укажет световой сигнал неоновой или светодиодной индикаторной лампы. После проверки пригодности прибора осуществляется устранение поломок и неисправностей электрических сетей, бытовой техники, осветительных приборов. К основным видам работ с применением тестеров напряжения, относятся:

  1. Поиск фазы и ноля необходим при отсутствии маркировки электрических проводов. Работа начинается с отключения автомата на вводном щитке, от которого происходит питание электросети на месте проверки. После зачистки проверяемых проводов и последующего разведения их друг от друга на безопасное расстояние, исключающее возможность короткого замыкания или поражение человека электрическим током, приступают к идентификации фазного кабеля. Если после включения электрического тока и прикосновения индикатора напряжения к зачищенному концу провода будет гореть лампа, то этот проводник является фазным. Второй провод — это нуль. В случае, если индикаторная лампа не горит, то, значит, первый проводник без напряжения. Второй провод можно считать фазой, в чем обязательно надо убедится с помощью индикатора.
  2. Определение утечки напряжения на корпус электрического прибора предусматривает простое прикосновение жала индикаторной отвертки к металлической (неокрашенной) его части. Появление светящейся лампы на индикаторе после включения бытовой техники в сеть указывает на наличие фазы на корпусе прибора, а также необходимость срочного устранения этой проблемы. Яркое свечение индикаторной отвертки свидетельствует о прямом контакте фазной жилы кабеля с корпусом электроприбора, прикосновение к которому может стать причиной поражения электрическим током.
  3. Проверка качества проводимости цепи осуществляется путем прикосновения зачищенных от изоляции концов провода к жалу и пальцевому контакту индикатора. Звуковой сигнал или светящаяся лампа показывает на отсутствие проблем с целостностью проводника.
  4. Выявление скрытой проводки в стенах основано на появлении светового или звукового сигнала индикатора напряжения в зоне электромагнитного поля, создаваемого кабелем, подключенным к питанию сети. Его границы будут определяться путем медленного передвижения индикаторной отвертки по стене в разных направлениях.Срабатывание звукового или светового сигнала указывает на месторасположение токопроводящей проводки под слоем штукатурки, финишного отделочного покрытия.
  5. Нахождение обрыва проводов основано на прекращении функционирования отверток индикаторов. В местах повреждения пробник напряжения не будет светиться, издавать звуковые сигналы. Его работа будет остановлена.
    Применение индикаторных отверток является обязательным условием при проведении ремонтных работ, связанных с напряжением. Правильное их использование является залогом безопасности, исключающим риск поражения электрическим током.

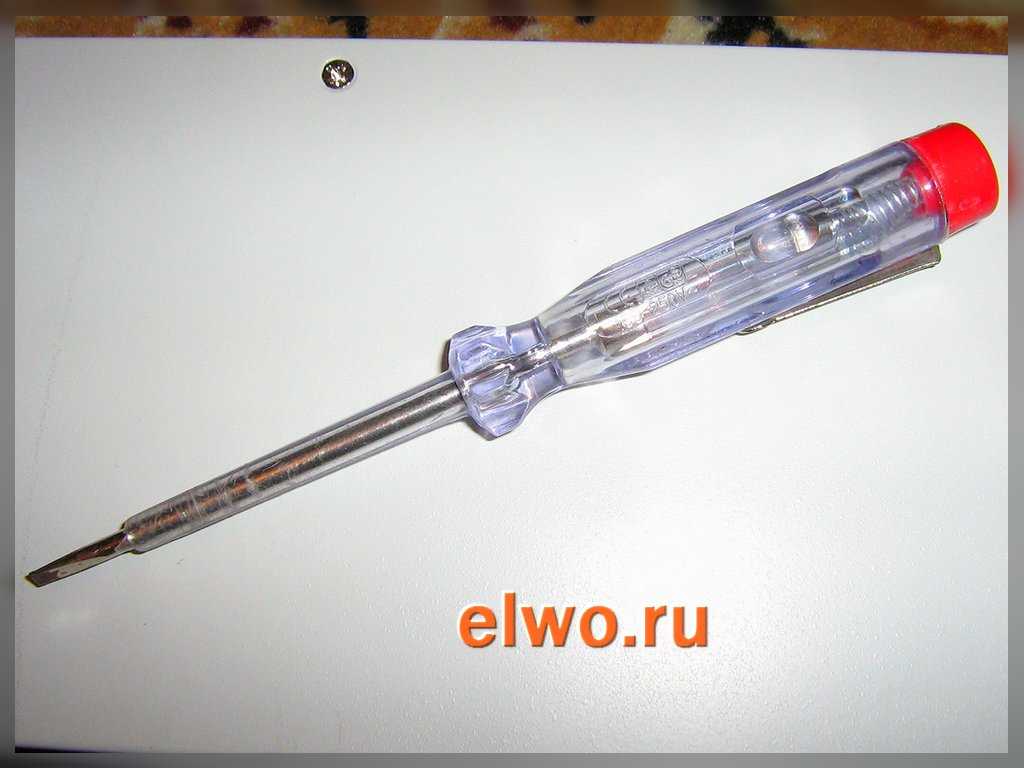

Отвертка индикатор фазы

В названии — отвертка индикатор фазы заложен весь смысл. Ну, как еще пользоваться — отверткой индикатором? Естественно, проверить наличие фазы (контактным способом), ну и как отверткой, разумеется.

Ей можно, конечно, еще проверить провод, на обрыв попеременно подавая фазу то на одну, то на другую жилу и проверяя ее наличие на другом конце провода. Пожалуй, на этом функционал простой отвертки индикатора заканчивается.

Отвертка индикатор схема

На рисунке простая проверка наличия фазы, при котором жало отвертки касается оголенного участка электропроводки, а рука проверяющего — контактного элемента индикатора.  При наличии фазы неоновая лампочка индикатора засветится.

Таким способом можно проверить целостность жил, например, удлинителя, меняя положение вилки и подавая фазу то на одну, то на другую жилу, индикатором проверить наличие фазы. Если на одной жиле неоновая лампочка не засветится, то это место в цепи находится в обрыве.

Но уже давно появились индикаторы, которые помогут не только протестировать линию на наличия фазы контактным способом, но и бесконтактным, а также прозвонить проводку на наличие обрыва и короткого замыкания.

Вот одна из них

Отвертка индикатор NTP-E предназначена для тестирования элементов цепей переменного и постоянного тока в бытовых электроприборах, автотранспорте, определения полярности, целостности цепей (прозвонка), фазы и т.п. путем световой или звуковой индикации.

Индикатор имеет встроенный переключатель режимов

О — режим контактной работы. Применяется для контактного определения наличия напряжения, целостности цепей приборов. При наличии напряжения горит красный светодиод.

L — режим бесконтактной работы, низкая чувствительность. Применяется для бесконтактного определения наличия напряжения, электромагнитных полей и т.п. горит зеленый светодиод, и срабатывает зуммер.

Н — это режим бесконтактной работы, с высокой чувствительностью. Применяется для бесконтактного определения наличия напряжения, электромагнитных полей и т.п. горит зеленый светодиод, и срабатывает зуммер.

С помощью данного индикатора можно осуществлять проверку наличия напряжения переменного тока: при контактном методе от 70 до250В.

При бесконтактном методе от 70 до 10000 В. Диапазон рабочей частоты от 50 до 500 Гц. Так же можно определять целостность цепи и полярности источника постоянного тока напряжением от 1,2 до 36В.

Проверка целостности пассивной (обесточенной) цепи сопротивления в режиме O — от 0 до 5 МОм, в режиме L — от 0 до 50 МОм, и в режиме H от 0 до 100 МОм.

В режиме «O» проверяем, как обычным индикатором, наличие фазы

В этом же режиме имеется возможность проверить (прозвонить) цепь на короткое замыкание, обрыв и ее целостность.

Пример на приборе

В данном случае человек играет роль проводника (перемычки), прикасаясь к контактной пластине и жалу прибора (при этом горит красный индикатор).

Пример на эл. лампе

Удерживая одной рукой прибор, касаясь его контактной пластины, а жалом отвертки касаемся тестируемой цепи или эл. прибора, не находящиеся под напряжением. Другой рукой касаемся другого конца цепи, тем самым замыкая ее.  Если нет обрыва, то загорится красный индикатор.

Проверяем эл. тэну на пробой изоляции на корпус

Беремся одной рукой за корпус тэны, а другой, удерживая прибор, за корпус, прикасаясь к его контактной пластине. Жалом поочередно касаемся клеммников тэны, если пробоя нет, то наш индикатор остается в состоянии покоя, если реагирует, тэну нужно заменить исправной.

Проверяем эл. тэну на обрыв

Тут все просто, удерживая прибор за контактную пластину, касаемся жалом одного клеммника, а другой рукой касаемся второго.
В данном случае руке не было места для контакта со вторым клеммником, и касание произошло с помощью оголенного жала простой отвертки.
Если прибор реагирует — тэна рабочая, если нет, произошел обрыв и требуется ее замена.
Кстати так ее можно проверить, не снимая с бойлера.

Проверяем положение клавиш выключателя

Это нам пригодится для того, чтобы при установке клавиши выключателя замыкали цепь при нажатии на их верхнюю часть и потом не пришлось его снимать и переворачивать.

У разных выключателей это положение разное.

Все вышеизложенное справедливо и к режимам L и H только с той разницей, что при контакте гореть будет зеленый индикатор и срабатывать зуммер.

Бесконтактный способ использования отвертки индикатора. Режимы «L» и «Н»

Подносим индикатор к выключенной люстре в режиме L или H, срабатывает зеленый индикатор, звучит зуммер, это говорит о том, что у люстры общий провод фазный, то есть неправильное подключение.

Другая люстра, индикатор не реагирует при выключенном положении освещения и срабатывает при включенном. Значит у люстры общий нулевой провод и это правильное подключение.

Очевидное удобство, чтобы определить, как подключены люстры, нам не пришлось их разбирать.

Определение участка обрыва влет

При стандартной ситуации подключении эл. инструмента через удлинитель бывают, случаются обрывы. В режиме L или H подносим прибор к участкам цепи 1 и 2, если прибор реагирует на всех участках, меняем положение вилки, тем самым подавая фазу по другой жиле. На участке цепи, где прибор перестал реагировать – обрыв.

Естественно, это справедливо при полной исправности эл. розетки.
Если розетка и участки цепи исправны, то, с большей вероятностью, неисправен эл. инструмент (эл. прибор).
Более точную картину, конечно, даст контактный метод прозвонки в режиме O при отключенном участке цепи, этот метод мы рассмотрели выше.

Отвертка индикатор фазы.

Видео пояснение

Конечно, в этой статье рассмотрены не все варианты, а только основные принципы.
Это не реклама определенного прибора, а желание показать удобство, в диагностике используя приборы подобного типа.
Желаю вам хорошей и, главное, безопасной работы.
Соблюдайте правила электробезопасности

Фазоуказатель своими руками: как проверить фазировку

Под рукой хороший измерительный инструмент – эталон быстрой работы. Конечно, вам также необходимо иметь при себе инструменты, с помощью которых можно будет произвести ремонт, но выявление проблемы – это уже 80% ее решений. В статье описана последовательная установка индикатора фаз своими руками. Вам просто нужно точно следовать инструкциям, иметь необходимые материалы и немного терпения.

Содержание

  1. Что такое индикатор фазы
  2. Когда действительно нужен индикатор фазы
  3. Последовательность изготовления простого фазового индикатора
  4. Более сложный индикатор фазы DIY
  5. Индикатор сложной фазы
  6. Подводя итоги
  7. Похожие видео

Что такое индикатор фазы

Немного теории: индикатор фаз – это измерительный прибор, который показывает последовательность фаз трехфазного напряжения и тока. Следует сразу же развеять надежды юных электриков и развеять миф о том, что с помощью индикатора фазы можно точно определить, в какой именно фазе он находится. Аксиома: Это устройство показывает только последовательность фаз.

Разнообразие фазовых индикаторов:

  • Электромеханические устройства для определения угла опережения. Массивные устройства, включая асинхронные двигатели и индикаторные диски. Фазометр этого типа также дает возможность определить отсутствие фазы, но не указывает, какой именно.
  • О неоновых огнях. Громоздкие асинхронные двигатели здесь уже не используются, так как работа устройства основана на батареях или отдельных конденсаторах. Основные показатели в таких устройствах – неоновые лампы.
  • Электронный. Самый точный и в то же время самый дорогой прибор, принцип работы которого основан на сравнении синусоид на одной линии.

Таких устройств различных производителей существует большое количество. Самыми распространенными и часто используемыми моделями являются: FU-2, EI5001, VC-805 и, конечно же, надежный И-517, который даже входил в состав запасных частей и аксессуаров многих армейских дизельных электростанций. Но сейчас на рынке можно найти достаточно солидный и надежный индикатор фазы от китайских представителей.

Есть и более дорогие современные индикаторы фаз от известных мировых производителей электронного оборудования, таких как Eltes или Mastech.

Современные фазовые индикаторы часто совмещают в себе еще и функцию индикатора напряжения, поэтому они многофункциональны.

Когда действительно нужен индикатор фазы

Определители угла опережения фазы в большом количестве занимают полки магазинов электротоваров, как отечественных, так и зарубежных моделей. Но как определить угол атаки и зачем он нужен, знают немногие электрики.

Хороший и качественный индикатор фазы необходим при исследовании чередования фаз, чтобы гарантировать, что двигатель вращается в правильном направлении. Например, при включении водяного насоса в колодце, который может либо поднимать его вверх, бесполезно вращать лопасти рабочего колеса, прикрепленные к электродвигателю, и потреблять избыточное электричество.

Еще один хороший пример, определяющий важность индикатора фазы как устройства, – это подключение индукционного счетчика. Если фазы поменять местами, счетчик продолжит вращать диск после установки, даже если нагрузка отключена. При такой эксплуатации прибора пользователя ждут дополнительные затраты, которые можно устранить, сделав качественный индикатор фазы своими руками.

Для наблюдения такого эффекта достаточно двух неправильно соединенных фаз, а определение угла поворота фазы возможно только с помощью индикатора фазы. Без этого устройства невозможно правильно подключить электродвигатель, кроме как методом «тыка», что не очень хорошо – можно сжечь изделие.

Последовательность изготовления простого фазового индикатора

Внимание! Самостоятельное изготовление схем, указанных ниже, чрезвычайно опасно для жизни, так как может привести к повреждению из-за высокого напряжения, поэтому такое производство могут производить только люди со специальным образованием и разрешениями!

Приведена схема простого индикатора фаз, с которой можно работать в трехфазной промышленной сети, не опасаясь поражения электрическим током или повреждения устройства. Схема представлена ​​ниже:

Для работы понадобятся следующие предметы:

  • 2 резистора по 10 кОм и 18 кОм.
  • 3 клеммы подключения крокодилового типа».
  • Пластиковый контейнер.
  • Диод типа КД105В. Допускается замена одного элемента на диод серии КД209.
  • Небольшой кусок провода сечением 1 мм² для внутренней прокладки цепи.
  • Тиристор типа Т112-25-10 (25А 1000В). Допускается замена элемента на ВС-25ТЦ12-М3 (25А 1200В).
  • 3 куска провода сечением 1,5 мм² достаточной длины, чтобы удобно было измерять фазы своими руками.
  • Лампа накаливания с напряжением 26 В и током 0,12 А.

Последовательность установки индикатора фаз своими руками:

  1. Соединить элементы диода, тиристора, двух резисторов и лампы накаливания пайкой согласно схеме выше.
  2. Закрепите сварные детали в пластиковом корпусе. Эпоксидный клей можно использовать, но не на самих элементах, которые при эксплуатации могут перегреться.
  3. Просверлите 3 отверстия в корпусе тонким сверлом и проденьте в них 3 одинаковых отрезка провода сечением 1,5 мм² – это будут измерительные щупы. Закрепите провода эпоксидной смолой: поскольку жилы изолированы, чрезмерный нагрев здесь не страшен.
  4. Присоедините крокодилов к концам измерительных щупов. Для большей надежности их можно сваривать.
  5. Просверлите или просверлите отверстие в верхней крышке пластикового корпуса для патрона лампы. Надежно закрепите картридж внутри корпуса с помощью эпоксидного клея.
  6. Закрепите верхнюю крышку корпуса четырьмя маленькими саморезами.
  7. Проверка устройства на линии, на которой умышленно исправлены фазы.

У этого фазового индикатора есть существенное преимущество перед дорогими промышленными моделями – простота. Стоимость всех элементов (включая расходные материалы), необходимых для сборки, очень низкая и в карман не поместится. Собрать и спаять такую ​​схему сможет любой начинающий электрик, даже тот, кто впервые берет в руки паяльник.

Принцип работы устройств очень простой – вне фазы линии включит лампу на корпусе устройства. Правильное чередование: лампа горит ярко, неправильно – очень тускло или вообще не загорается. Корпус устройства можно выбрать самый простой, но сделанный только из изоляционного пластика или любого другого материала, не пропускающего электрический ток.

Более сложный индикатор фазы DIY

Для электриков, желающих использовать в трехфазной цепи более сложные устройства, существует другая схема:

Как видно из представленной схемы, здесь потребуется большее количество элементов, а сборка сложнее. Но при правильной установке на выходе обеспечивается надежный и качественный индикатор фазы, к тому же полностью сделанный вручную.

Предметы, необходимые для работы:

  • HB5d-434FY-C LED – с желтым светом. Допускается замена на светодиод типа AL307.
  • Светодиод HB5d-448ABC-A – с зеленым свечением. Допускается замена на светодиод типа AL307.
  • Пластиковый контейнер.
  • 2 диода КД209А. Допускается замена элементов на диоды КД209Б или КД209В.
  • 3 куска провода сечением 1,5 мм².
  • Оптрон Triac MOS3063. Допускается замена элемента на оптопару MOS3062, MOS3082, MOS3083.
  • Маленькая разделочная доска.
  • 2 резистора сопротивлением 47 кОм каждый. Силовая характеристика незначительна, но лучше брать резисторы рассчитанные на 0,125 Вт.
  • Небольшой кусок провода сечением 1 мм² для внутренней прокладки цепи.

Последовательность установки индикатора фаз практически не отличается от предыдущего самодельного устройства. Количество элементов на схеме только увеличилось.

Последовательность контроля времени с этим прибором учета:

  1. Определите нейтральный провод в линии, где будет производиться поиск чередования фаз. Чаще всего это нулевая шина, но может быть и отдельная заземляющая шина. Можно использовать индикаторную отвертку.
  2. Зацепите крокодилом удочку класса «N» за нулевую линию лески.
  3. Подвесьте измерительный зонд «А» крокодилом к ​​одной из фаз. Горящий желтый светодиод укажет на наличие напряжения.
  4. С помощью заостренного измерительного щупа «B» коснитесь фазы, следующей за той, к которой прикреплен крокодил щупа «A». Чтобы определить фазировку на проводе под напряжением, лучше использовать острый зонд, а не крокодил.
  5. Если угол поворота фаз составляет 120 градусов, должен загореться зеленый светодиод. Если светодиод не загорается, необходимо прикоснуться к третьему рабочему проводу щупом «В.

Помимо простоты, это устройство чрезвычайно точное и позволяет определять время онлайн за несколько минут. Создавая такой индикатор фазы самостоятельно, пользователь не только экономит средства, но и экономит личное время при последующих измерениях последовательности фаз.

Индикатор сложной фазы

Если сборка индикатора фаз стала проблемой для начинающего электрика, то по следующей схеме можно смонтировать устройство, не требующее для своей работы подключения к нулевому проводу в сети. Следует сразу уточнить, что изготовление такого устройства будет под силу только определенному кругу специалистов, для этого требуется умение работать с паяльником и печатными платами.

Схема довольно тяжелая, но в ней есть все необходимые рейтинги элементов, нужно лишь сделать несколько полезных замечаний в работе:

  • Микросхему K561LP2 можно заменить на CD4030BE.
  • Используйте CD4042BE вместо триггера K561TM3.
  • В качестве светодиода можно использовать любую модель, главное, чтобы был соответствующий цвет свечения.
  • Транзисторы КТ3107А по своему действию заменены на аналогичные модели КТ3107 или КТ361.
  • В схеме использованы диоды моделей КД105В, КД105Г, КД209Б.

Достоинства схемы:

  • Чрезвычайно точная сборка, обеспечивающая быстрые результаты определения фазы.
  • Проверка угла между фазами занимает несколько секунд.
  • При правильной установке устройство получается прочным и полностью безопасным.
  • Никакого подключения к «нулевой шине» не требуется.

К сожалению, у этого самосборного устройства есть и недостатки. Во-первых, схема достаточно сложная и смонтировать ее правильно начинающему электрику, скорее всего, будет очень сложно. Во-вторых, стоимость всех элементов может быть достаточно высокой, и дешевле купить промышленный прибор.

Подводя итоги

Прибор для измерения угла в трехфазной цепи – необходимый измерительный инструмент для каждого электрика, который всегда должен быть под рукой. Самостоятельно собранный прибор сэкономит не только деньги, но и личное время в будущем. Конечно, всегда есть возможность купить товар в магазине электронной техники или средств измерений, но для себя как специалиста гораздо полезнее попробовать собрать такой прибор самостоятельно.

Похожие видео

Источник – https://profazu.ru/elektrooborudovanie/samodelki-oborud/fazoukazatel-svoimi-rukami.html

Индикатор напряжения (пробник электрика) на светодиодах своими руками

Пример HTML-страницы

Проверка напряжения в цепи — необходимая процедура при выполнении разного рода работ, связанных с электричеством. Некоторые любители, а иногда и профессиональные электрики используют для этого самодельный «контроль» — розетку с лампочкой, к которой подключаются провода. Хотя этот метод запрещен «Правилами безопасной эксплуатации электрических систем потребителей», при правильном применении он достаточно эффективен. Но в любом случае для этих целей лучше использовать светодиодные детекторы — щупы. Вы можете купить их в магазине или сделать сами. В этой статье мы расскажем, для чего нужны эти устройства, по какому принципу они работают и как сделать индикатор напряжения на светодиодах своими руками.

Содержание

  1. Для чего используется логический пробник?
  2. Электрический зонд: принцип работы и изготовление
  3. Как сделать пробник ес для электрика своими руками?
  4. Заключение

Для чего используется логический пробник?

Этот прибор успешно применяется при необходимости проведения предварительной проверки работоспособности элементов простой электрической схемы, а также для первичной диагностики простых устройств, то есть в случаях, когда не требуется высокая точность измерений. С помощью логического пробника можно:

  • Определите наличие в электрической цепи напряжения 12 — 400 В.
  • Определите полюса в цепи постоянного тока.

  • Проверьте состояние транзисторов, диодов и других электрических элементов.
  • Определите фазный провод в электрической цепи переменного тока.
  • Позвоните в электрическую цепь, чтобы проверить ее целостность.

Самыми простыми и надежными приспособлениями, с помощью которых проводятся перечисленные манипуляции, являются индикаторная отвертка и звуковая отвертка.

Электрический зонд: принцип работы и изготовление

Простой идентификатор на двух светодиодах и с неоновой лампой, получивший в среде электриков название «аркашка», несмотря на простоту устройства, позволяет эффективно определять наличие фазы, сопротивления в электрической цепи, а также обнаруживать короткое замыкание замыкание (короткое замыкание) в цепи. Универсальный щуп электрика в основном используется для:

  • Диагностика неисправных катушек и реле.
  • Набор двигателей и индуктивностей.
  • Выпрямительный диод проверяет.
  • Определения клемм на трансформаторах с несколькими обмотками.

Это далеко не полный список задач, которые можно решить с помощью пробника. Но сказанного выше достаточно, чтобы понять, насколько этот прибор полезен в работе электрика.

В качестве источника питания для этого устройства используется обычная батарея на 9 В. При замкнутых щупах тестера ток потребления не превышает 110 мА. Если зонды разомкнуты, устройство не потребляет электроэнергию, поэтому ему не нужен переключатель режима диагностики или переключатель питания.

Зонд способен наилучшим образом выполнять свои функции до тех пор, пока напряжение на источнике питания не упадет ниже 4 В. После этого его можно использовать как индикатор напряжения в цепях.

Во время обрыва электрических цепей, показатель сопротивления которых составляет 0 — 150 Ом, горят два светодиода, желтый и красный. При показателе сопротивления 151 Ом — 50 кОм горит только желтый диод. При подаче на щупы прибора сетевого напряжения от 220 В до 380 В начинает загораться неоновая лампа, при этом наблюдается небольшое мерцание светодиодных элементов.

Схема этого индикатора напряжения доступна в Интернете и в специализированной литературе. Делая такой щуп своими руками, его элементы устанавливают внутри корпуса, который выполнен из изоляционного материала.

Часто для этих целей используется чехол из памяти любого мобильного телефона или планшета. Из передней части корпуса следует вытащить штыревой щуп, с конца: качественный изолированный кабель, конец которого снабжен щупом или зажимом «крокодил».

Сборка простейшего пробника напряжения со светодиодным индикатором — в следующем видео:

Как сделать пробник ес для электрика своими руками?

У некоторых экономных любителей в «арсенале» найдется много полезных вещей, в том числе гарнитура (капсюль) для телефона ТК-67-НТ.

подходит и другое подобное устройство, снабженное металлической мембраной, внутри которой размещена пара последовательно соединенных катушек.

На основе этой детали можно собрать простой звуковой зонд.

Первым делом нужно разобрать телефонный капсюль и отсоединить катушки друг от друга. Это для того, чтобы обнародовать свои выводы. Элементы размещены в гарнитуре под звуковой мембраной, рядом с катушками. Собрав электрическую схему, мы получим полнофункциональный идентификатор со звуковой индикацией, который можно использовать, например, для проверки следов печатных плат на ответную перемычку.

Основа такого зонда — электрогенератор с противоположной индуктивной зависимостью, основными частями которого являются телефон и маломощный транзистор (лучше всего германиевый). Если у вас нет такого транзистора, вы можете использовать другой с NPN проводимостью, однако в этом случае нужно изменить полярность блока питания. Если нет возможности включить генератор, необходимо поменять местами клеммы одной (любой) катушки.

вы можете увеличить громкость звука, выбрав частоту генератора так, чтобы она была максимально приближена к резонансной частоте наушника. Для этого мембрану и сердцевину необходимо расположить на соответствующем расстоянии, изменяя расстояние между ними, пока не будет достигнут желаемый результат. Теперь вы знаете, как сделать измеритель напряжения на основе наушника телефона.

Визуально изготовление и использование простейшего пробника напряжения на видео:

Заключение

В этой статье мы рассказали о том, как собрать индикатор напряжения на светодиодах своими руками, а также рассмотрели проблему изготовления несложного диагностического прибора на базе аудиогарнитуры.

Как видите, самостоятельно собрать светодиодный индикатор, как и детектор звука, довольно просто — для этого достаточно иметь под рукой паяльник и необходимые детали, а также иметь минимальные электротехнические знания. Если вы не очень любите собирать электроприборы самостоятельно, при выборе прибора для простой диагностики стоит остановиться на обычной индикаторной отвертке, которая продается в магазинах.

Понравилась статья? Поделиться с друзьями:

Как пользоваться индикаторной отверткой со светодиодом: поиск фазы и нуля

При обслуживании электрических сетей и их аварийном ремонте сложно обходиться без специального инструмента, предназначенного для обнаружения потенциала на питающих проводах. Одно из таких устройств – индикатор электрический, имеющий несколько вариантов исполнения. Независимо от модели конкретного приспособления, все эти образцы имеют классическую схему и работают по схожему принципу. Порядок их использования зависит от внутреннего устройства и способа вывода информации на индикатор.

Содержание

  1. Принцип работы прибора индикации
  2. Виды индикаторных отверток и их устройство
  3. Принцип работы светодиодной отвертки
  4. Как пользоваться индикаторной отверткой со светодиодом
  5. Основные виды проверок
  6. Поиск обрыва

Принцип работы прибора индикации

Индикаторная отвертка

Самый простой индикатор фазы в электропроводке представляет собой небольшую по размерам конструкцию, выполненную в виде указателя или отвертки. В ее состав входят следующие обязательные детали и узлы:

  • рабочий металлический щуп, как у отверток;
  • неоновая лампочка, имеющая два плоских контакта;
  • резистор с сопротивлением 1 Мом;
  • токопроводящая контактная пластина с прижимной пружиной.

Такой индикатор используется только для выявления фазы, наличия напряжения, как разности потенциалов, с его помощью определить нельзя. Нулевая жила находится обычно методом исключения. Общий принцип работы индикаторных приборов состоит в образовании дополнительной цепочки-ответвления, по которой протекает безопасный для оператора ток.

В различных типах отверток отбор энергии для индикации производится своим, не похожим на другие способом.

В простейших приборах со встроенной неоновой лампой микроскопический ток протекает по внутренней цепочке, вызывая слабое свечение индикатора. Этот эффект возможен только при прикосновении оператора к металлизированной пластине отвертки. Контакт с человеческим телом необходим для отвода безопасного для него тока на землю (создания замкнутой цепи утечки на нуль). Из-за слабости свечения неонового индикатора пользоваться им в солнечную погоду или при ярком свете в комнате очень сложно.

Виды индикаторных отверток и их устройство

Помимо классического варианта (неоновой отвертки) промышленностью выпускается множество других индикаторных устройств. Среди них особо выделяются следующие известные модели:

  • индикаторы с жидкокристаллической шкалой;
  • светодиодные приборы со встроенной в корпус батарейкой;
  • электронные тестеры напряжения бесконтактного типа — их называют «умными» отвертками.
С жидкокристаллическим дисплеем Светодиодная отвертка Бесконтактный детектор

Изделия с жидкокристаллическими индикаторами, как и отвертки со светодиодом отличаются повышенной функциональностью. Они могут не только выявлять наличие фазы, но и оценивать величину действующего в цепи напряжения. С их помощью удается определять нулевой контакт, информация о котором представляется как отсутствие делений шкалы. При промежуточном значении действующего в цепи напряжения (110 Вольт, например) на индикаторе высвечивается половинное отклонение от нуля.

Электронные тестеры имеют более сложное устройство и позволяют проверять цепи бесконтактным способом за счет электромагнитных наводок. Они также могут использоваться для тестового обнаружения скрытой проводки и наличия напряжения в проложенном в стене кабеле.

Для работы с действующими силовыми цепями нужно знать, как пользоваться отвертками-индикаторами напряжения со светодиодом и батарейкой, чтобы определить нужный провод. Но прежде важно разобраться с конструкцией этих приборов, а также с принципом их действия.

Принцип работы светодиодной отвертки

Конструкция индикаторной отвертки

В основу схемного решения индикатора заложены следующие основные элементы:

  • рабочее жало;
  • полевой транзистор, на котором собран ключевой каскад;
  • обычный светодиод и трехвольтовая батарея;
  • верхний контакт.

Встроенная в прибор батарейка на 3 Вольта необходима для питания электронной ключевой схемы.

При прикосновении измерителя к оголенной части проводки или контакту с фазным напряжением тестируемый потенциал открывает полевой транзистор, через который начинает течь постоянный ток. Благодаря этому встроенный в прибор светодиод загорается — индицирует наличие потенциала. При проверке нулевой жилы электропроводки этого не происходит, поскольку ключ остается в закрытом состоянии — светодиод не горит.

Как пользоваться индикаторной отверткой со светодиодом

Чтобы отыскать фазу в розетке или на кабеле, нужно дотронуться отверткой до проверяемого контакта

Чтобы проверять фазу и ноль индикаторными отвертками со встроенным светодиодом, потребуется исследовать их конструкцию. В нижней части электронного указателя имеется рабочий щуп, которым при тестировании касаются оголенных контактов. На его верхнем срезе располагается пластина-контакт, при нажатии на которую замыкается цепь питания батарейки — она выполняет функцию выключателя.

В корпусе имеется отверстие со встроенным в него светодиодом, по состоянию которого удается узнать о наличии или отсутствии напряжения. Для этого необходимо проделать следующие операции:

  1. Отвертка берется в правую руку таким образом, чтобы большой палец располагался непосредственно над контактной пластиной (выключателем).
  2. Нужно прикоснуться жалом к проверяемой клемме розетки, например.
  3. Одновременно с этим следует нажать пальцем на верхнюю пластину и визуально проконтролировать состояние светодиода.

Если он загорается после проведения всех манипуляций, на проверяемом контакте или жиле имеется напряжение. В противном случае оно отсутствует в данной точке. Тот же эффект будет наблюдаться, если контролируется нулевой проводок сетевого питания.

Основные виды проверок

Проверка тестера бесконтактным способом

Чтобы определить наличие фазы в проверяемой электрической цепи, необходимо соблюдать общепринятые правила обращения с индикаторной отверткой и подобными ей приборами. Порядок работы определяется моделью используемого инструмента и особенностями его конструкции. В зависимости от этого проверка может быть контактной или бесконтактной, а также предназначенной для обнаружения обрыва или поиска трассы прокладки проводов. В первом случае необходимо прикоснуться жалом отвертки к контакту патрона лампочки, например, и убедиться в отсутствии на нем напряжения.

При втором подходе для проверки наличия фазы достаточно поднести контрольную часть отвертки к проверяемой цепи (не соприкасаясь с ней). Подобным же способом действуют при желании определиться с трассой прокладки скрытой в стене проводки, используя для этих целей электронные тестеры напряжения. Помимо этих простейших операций индикаторные приспособления применяются для поиска обрыва провода, который при скрытой прокладке утоплен в толще стен.

Поиск обрыва

Использование прибора «Дятел» для поиска обрыва проводки

Известно множество электронных приборов, посредством которых удается найти обрыв, скрытый от глаз пользователя под слоем штукатурки или бетона. Некоторые из них работают по принципу металлоискателя, способного обнаруживать металлические предметы по отражению от них сформированного прибором сигнала. Находить повреждение в проводке удается за счет того, что в зоне обрыва отражения не происходит и ответный сигнал ослабевает.

Стоимость таких устройств довольно высока. Чтобы узнать, где находится место обрыва, лучше воспользоваться индикаторными приборами, работающими на других принципах.

Для поиска обрыва проводников в домашних условиях подойдут устройства, которые по соотношению цены и качества считаются лучшими в своем классе. Речь идет об изделии отечественного производства под названием «Дятел» и сигнализаторе E-121. С их помощью можно искать точный маршрут прокладки электропроводки в стене, а также легко обнаруживать обрыв в ее жилах. Глубина проникновения контрольного сигнала в толщу стен составляет не более 7 см. Этого вполне достаточно для обнаружения оборванного провода, идущего к комнатному светильнику, например, даже под толстой гипсокартонной плитой.

Принцип действия этих приборов основан на регистрации остаточных электромагнитных энергий, сохраняющих свою полевую структуру даже в оборванном проводнике. Единственное условие эффективности работы таких устройств – на концах контролируемых цепей должно действовать переменное напряжение.

При наличии в инструментальном наборе домашнего мастера индикаторной отвертки со светодиодом пользователь сможет решить множество вопросов, связанных с обслуживанием внутренней электросети своими силами. Такой подход является единственно правильным, поскольку позволяет самостоятельно разобраться с существующими проблемами, а также существенно сэкономить, отказавшись от вызова специалиста-электрика.

Измеритель чередования фаз

Измерение чередования фаз или чередования фаз необходимо при подключении трехфазного питания к электроприводам, электродвигателям и другим электрическим системам.

[adsense1]

Измерители чередования фаз показывают правильность трехфазного подключения к нагрузкам. Если последовательность фаз неправильная, это приведет к неисправности систем нагрузки. Кратко рассмотрим это понятие.

Измеритель чередования фаз

Схема

Концепция чередования фаз

Порядок, в котором отдельные фазные напряжения достигают соответствующих максимальных значений в трехфазной системе, называется чередованием фаз. Давайте посмотрим, как это происходит, в ходе следующего обсуждения.

Трехфазная система питания нуждается в трех однофазных ЭДС при условии, что они должны иметь одинаковую величину напряжения и частоту, но с разным сдвигом фаз, обычно на 120 градусов.

Три однофазных источника ЭДС и их фазовое соотношение показаны на рисунках a и b. Здесь длина каждого вектора указывает пиковое или максимальное значение каждой ЭДС.

Предполагается, что эти векторы вращаются в положительном направлении или против часовой стрелки с угловой частотой w. Временная диаграмма для этих векторов показана на рисунке с и получается путем проецирования каждого из этих векторов на вертикальную линию.

Поскольку вектора вращаются против часовой стрелки, положительное максимальное значение сначала возникает для фазы R, а затем последовательно для фаз Y и B. одна треть цикла, а фаза B отстает от фазы Y на 120 градусов. По этой причине трехфазная система питания имеет порядок фаз RYB. Этот порядок фаз также называется чередованием фаз и последовательностью фаз.

Эта последовательность фаз важна во многих трехфазных приложениях для надлежащей работы нагрузок, таких как трехфазные двигатели. Мгновенные значения напряжения трехфазной системы для каждой фазы задаются как )

Последовательность фаз трехфазной системы питания можно изменить, поменяв местами соединения любых двух фаз.

Требуется правильная последовательность фаз?

Последовательность фаз напряжения источника имеет важное значение в трехфазных системах питания во многих промышленных приложениях. Если последовательность фаз неправильная, это приведет к неисправности оборудования, а также серьезному повреждению нагрузки.

В случае применения в системах освещения и отопления последовательность фаз не важна, но для таких нагрузок, как приводы двигателей, ее необходимо учитывать.

Измеритель чередования фаз
  • В случае трехфазного асинхронного двигателя изменение последовательности фаз приведет к изменению его направления. Таким образом, перед подачей трехфазного напряжения на двигатель требуется правильное знание последовательности фаз, в противном случае значительно пострадают нагрузки, подключенные к двигателю.
  • Для несбалансированных трехфазных систем обратная последовательность фаз приведет к тому, что определенные токи ветвей изменят свою величину. В таких условиях система будет давать совершенно другие значения токов и напряжений.
  • При параллельной работе трансформаторов, а также генераторов очень важно обеспечить правильную последовательность фаз. Изменение последовательности фаз любой машины может привести к серьезному повреждению всей системы.

[ Чтение:   Синхронизация генераторов переменного тока]

Измерители или индикаторы чередования фаз и их типы

Последовательность фаз можно определить несколькими способами, например, с помощью осциллографа и методов с двумя лампами и одним конденсатором. Однако такие методы являются основными методами проверки.

Наиболее широко используемый метод проверки последовательности фаз с помощью измерителя последовательности фаз.

Измеритель или индикатор последовательности фаз может быть настенным или панельным креплением или переносным прибором, определяющим последовательность фаз в трехфазных системах электроснабжения. Дисплей этих счетчиков показывает порядок последовательности фаз, на который рассчитаны их клеммы.

Доступны различные типы измерителей чередования фаз в зависимости от различных факторов, таких как номинальное напряжение, тип индикации, полупроводниковый или электромеханический и т. д.

  • Статический тип

    • Индикатор чередования фаз вращающегося типа

    Принцип работы этого типа двигателя такой же, как у трехфазного асинхронного двигателя. Он состоит из трех стационарных катушек, разнесенных друг от друга на 120 градусов в пространстве. Они соединены звездообразно, а концы выведены для соединения.

    Эти три конца подключены к трехфазной сети, где необходимо проверить последовательность фаз. На верхней части этих катушек установлен диск, и его направление вращения определяет последовательность фаз.

    Когда эти катушки, соединенные звездой, возбуждаются трехфазным питанием, создается трехфазное вращающееся магнитное поле, в котором переменный поток каждой катушки отделен друг от друга на 120 градусов в пространстве, подобно трехфазному Индукционный двигатель.

    Когда этот вращающийся поток проходит по диску, в неподвижном диске индуцируется ЭДС. Вихревой ток, вызванный этой ЭДС, взаимодействует с вращающимся полем и создает вращающий момент в диске, и, следовательно, он начинает вращаться.

    Так как направление вращающегося магнитного поля зависит от последовательности фаз питания и, следовательно, от вращения диска. Диск помечен для определенного направления для правильной последовательности фаз.

    Если питание подается на клеммы, диск вращается в этом направлении, то говорят, что последовательность фаз правильная. Если диск вращается в противоположном направлении, это указывает на противоположную последовательность фаз питания.

    Индикатор чередования фаз статического типа

    В этом типе для индикации чередования фаз используется несколько ламп с катушкой индуктивности или конденсатором. Пропорциональная яркость и затемнение ламп определяют последовательность фаз трехфазного питания. Ниже приведены два устройства измерителя последовательности фаз статического типа.

    В одной схеме две лампы и индуктор соединены таким образом, что две фазы (R и Y) состоят из ламп в качестве нагрузки, а другая фаза имеет индуктор в качестве нагрузки в фазе B, как показано на рисунке.

    В этом случае лампа-1 светится тусклее, а лампа-2 светится ярче при чередовании фаз R-Y-B. При чередовании фаз R-B-Y лампа-1 светится ярче, а лампа-1 светится тусклее. Из этих двух корпусов ламп определяется чередование фаз.

    В другом варианте обычные лампы заменены неоновыми лампами, а вместо катушки индуктивности используется конденсатор емкостью XL = XC.

    Следует отметить, что при напряжении ниже напряжения пробоя неоновой лампы она не светится. Это свойство неоновых ламп позволяет избежать путаницы ярких и тусклых состояний индикатора предыдущего нормального типа.

    Последовательность фаз называется R-Y-B, когда лампа-1 ярко светится, а лампа-2 не светится и остается в темноте.

    Если лампа-1 остается темной, а лампа-2 ярко светится, то это фазовая последовательность, если R-B-Y. На практике неоновые лампы соединены последовательно с резисторами для ограничения тока.

    Твердотельный измеритель последовательности фаз

    Этот тип измерителя последовательности фаз использует твердотельные электронные компоненты для построения схемы проверки фазы. Он может состоять из светодиодов, показывающих чередование фаз по часовой стрелке и против часовой стрелки.

    Вы можете получить доступ к простой схеме, используя вентили И-НЕ для проверки последовательности фаз.

    [ Читать :  Средство проверки последовательности фаз]

    Твердотельный измеритель последовательности

    В некоторых электронных схемах могут использоваться схемы обнаружения пересечения нуля для обнаружения смещения фаз или чередования фаз трех фаз.

    Эта схема обнаружения пересечения нуля позволяет проверять последовательности R-Y-B и R-B-Y и, соответственно, дает светодиодную индикацию.

    Во многих таких схемах используются блоки микроконтроллеров, так что можно также отображать дополнительные параметры, такие как коэффициент мощности.

    Авторы изображений

    • Измеритель последовательности фаз: test-meter.co.uk
    • Измеритель чередования фаз: Industrial-needs.com
    • Твердотельный измеритель последовательности фаз: happyhew. com

    Светодиодный индикатор напряжения своими руками

    Проверка напряжения в цепи – процедура, необходимая при выполнении различных видов работ, связанных с электричеством. Некоторые электрики-любители, а иногда и профессионалы используют для этого самодельный «контроллер» — розетку с лампочкой, к которой подсоединяются провода. Хотя этот способ и запрещен «Правилами безопасной эксплуатации электроустановок потребителей», он достаточно эффективен при правильном применении. Но все же для этих целей лучше использовать светодиодные детекторы — щупы. Их можно купить в магазине, а можно сделать самостоятельно. В этой статье мы расскажем для чего нужны эти устройства, по какому принципу они работают и как сделать индикатор напряжения на светодиодах своими руками.

    Содержание

    • Для чего нужен логический пробник?
    • Электрощуп: принцип действия и изготовление
    • Как сделать электрик щуп своими руками?
    • Заключение

    Для чего нужен логический пробник?

    Данный прибор успешно применяется при необходимости выполнения предварительной проверки работоспособности элементов простой электрической цепи, а также для первичной диагностики простых устройств — то есть в тех случаях, когда высокая точность измерения не требуется. С помощью логического пробника вы можете:

    • Определить наличие в электрической цепи напряжения 12 — 400 В.
    • Определите полюса в цепи постоянного тока.

    • Проверить состояние транзисторов, диодов и других электрических элементов.
    • Определить фазовый провод в цепи переменного тока.
    • Прозвоните электрическую цепь, чтобы проверить ее целостность.

    Самыми простыми и надежными приспособлениями, с помощью которых выполняются перечисленные манипуляции, являются индикаторная отвертка и звуковая отвертка.

    Электрощуп: принцип действия и изготовление

    Простой идентификатор на двух светодиодах и с неоновой лампой, получивший среди электриков название «аркашка», несмотря на простое устройство, позволяет эффективно определять наличие фазы, сопротивления в электрической цепи, а также обнаружить короткое замыкание (КЗ) в цепи. Универсальный щуп электрика в основном используется для:

    • Диагностика обрыва катушек и реле.
    • Наборы двигателей и дросселей.
    • Проверка диодов выпрямителя.
    • Назначение контактов трансформаторов с несколькими обмотками.

    Это далеко не полный список задач, которые можно решить с помощью зонда. Но вышеизложенного достаточно, чтобы понять, насколько полезен этот прибор в работе электрика.

    В качестве источника питания данного устройства используется обычная батарейка на 9 В. При замкнутых щупах тестера ток потребления не превышает 110 мА. Если щупы разомкнуты, прибор не потребляет энергию, поэтому ему не нужен ни переключатель режима диагностики, ни выключатель питания.

    Пробник способен выполнять свои функции в полной мере до тех пор, пока напряжение на источнике питания не упадет ниже 4 В. После этого его можно использовать как индикатор напряжения в цепях.

    При непрерывности электрических цепей, показатель сопротивления которых составляет 0 — 150 Ом, загораются два светодиода желтого и красного цвета. Если показатель сопротивления 151 Ом — 50 кОм, то горит только желтый диод. При подаче сетевого напряжения от 220 В до 380 В на щупы прибора начинает светиться неоновая лампа, при этом наблюдается легкое мерцание светодиодных элементов.

    Схема этого указателя напряжения имеется в Интернете, а также в специальной литературе. Делая такой пробник своими руками, его элементы устанавливаются внутрь корпуса, который выполнен из изоляционного материала.

    Часто для этих целей используется чехол от памяти любого мобильного телефона или планшетного компьютера. Из передней части корпуса следует вынуть штыревой щуп, из торцевой части — качественно изолированный кабель, на конце которого имеется щуп или зажим «крокодил».

    Сборка простейшего пробника напряжения со светодиодным индикатором — в следующем видео:

    Как сделать щуп электрика своими руками?

    У некоторых экономных любителей в «арсенале» можно найти много полезного, в том числе и наушник (капсулу) для телефона ТК-67-НТ.

    Подойдет и другое подобное устройство, оснащенное металлической мембраной, внутри которой находится пара последовательно соединенных катушек.

    На основе такой детали можно собрать простой звуковой зонд.

    Первым делом нужно разобрать телефонную капсулу и отсоединить катушки друг от друга. Это для того, чтобы освободить свои выводы. Элементы размещены в наушнике под звуковой мембраной, рядом с катушками. После сборки электрической схемы мы получим вполне рабочий идентификатор со звуковой индикацией, который можно использовать, например, для того, чтобы проверить дорожки печатных плат на предмет взаимного перемыкания.

    Основой такого пробника является электрический генератор с индуктивно-встречной связью, основными частями которого являются телефон и маломощный транзистор (лучше всего германиевый). Если такого транзистора у вас нет, то можно использовать другой с проводимостью N-P-N, но в этом случае следует изменить полярность питания. При невозможности включить генератор необходимо поменять местами выводы одной (любой) катушки.

    Можно увеличить громкость звука, подобрав частоту генератора так, чтобы она была максимально приближена к резонансной частоте наушника. Для этого мембрану и сердцевину необходимо расположить на соответствующем расстоянии, изменяя расстояние между ними до получения желаемого результата. Теперь вы знаете, как сделать индикатор напряжения на основе телефонного наушника.

    Наглядно изготовление и применение простейшего пробника напряжения на видео:

    Заключение

    В этой статье мы описали, как можно собрать индикатор напряжения на светодиодах своими руками, а также рассмотрели вопрос изготовления простого диагностического прибора на основе наушника.

    Как видите, светодиодный индикатор собрать самостоятельно, как и звуковой извещатель, довольно просто – для этого достаточно иметь под рукой паяльник и необходимые детали, а также иметь минимальные электрические знания. Если вы не очень любите собирать электрические устройства самостоятельно, то при выборе прибора для простой диагностики стоит остановиться на обычной индикаторной отвертке, которая продается в магазинах.

    Индикатор фаз Луны — Сделано на Glowforge

    bwente

    #1

    Детали для этого у меня уже были, осталось только найти время их собрать. У меня было несколько производственных неудач, но, наконец, я собрал его. Это еще один проект, который я конвертировал в каттл, мог бы сделать то же самое в иллюстраторе.

    Светодиоды не очень точно фотографируют. Изображение намного «серее». Я не добавлял расчеты голубой луны.

    IMG_62251920×2560 334 КБ

    Он использует ESP8266 для включения одного из 8 индикаторов на светодиодной ленте. У меня были проблемы с библиотекой FASTLED, и я перешел на NEOpixel. Поскольку на моей доске уже был Wi-Fi, я использую его для корректировки времени каждый день. Не нужно тратить место на плате RTC. Я все еще получаю горячую точку даже после добавления еще одного прокладочного слоя и куска белого картона. Я собираюсь попробовать напечатать их на своем 3D-принтере, когда получу белую нить.

    изображение1958×1522 225 КБ

    48 лайков

    птодд

    #2

    Очень круто!!! Люблю все, что связано с луной.

    С днём торта!!!

    4 лайков

    рвогт

    #3

    Это так здорово! С днём торта!!!

    2 нравится

    паутина76

    #4

    Отличная идея! С днем ​​торта и от меня

    1 Нравится

    рейносо

    #5

    Happy Cakeday @bwente, шесть лет и еще…

    4 лайков

    19 октября, 2021, 3:03

    #6

    Мне нравится широкий внешний вид фаз. С Днем торта!

    1 Нравится

    ben1

    #7

    Если у вас есть светодиод за плоской линзой, вы всегда получите горячую точку. Вам нужно будет сделать конусную линзу, чтобы рассеивать более яркий свет из центра светодиодной линзы. Мне повезло напечатать конус из полупрозрачного PETG для диффузных светодиодных линз.

    4 лайка

    Джулс

    #8

    Поздравления!

    Тампер369

    #9

    Столько любви

    И ТОРТ!

    Молодец

    MakerMatthew

    #10

    Отличный проект! У меня есть нечто подобное. У меня есть ананас, который сообщает погоду с помощью светодиодов, которые меняют цвет по мере изменения переменных, и по мере изменения цвета вы можете получить смутное представление о том, как изменится погода. Смешивать GF и электронные штуковины очень весело!

    IMG_14671920×2560 263 КБ

    9 лайков

    19 октября 2021 г., 12:05

    #11

    Какая возможность посовещаться и собрать вещи из Skycraft. У них было бы много идей о том, как выровнять свет или другие источники вдохновения.

    мнемозина

    #12

    Потрясающий дизайн. Умная экономия на RTC тоже. Ваши части луны выгравированы матовым акрилом?

    1 Нравится

    бвенте

    №13

    Не то чтобы мне нужно еще одно устройство на моем WiFi. Но это было довольно просто добавить, и я никуда не беру.

    Простой прозрачный акриловый цвет. Я закончил тем, что рисовал и использовал 3D-гравировку.

    изображение1920×2560 309 КБ


    изображение1920×2560 423 КБ

    6 лайков

    19 октября 2021 г., 18:02

    №14

    Фазы луны выглядят очень четко. Мне нравится, что это не просто традиционный плоский диск/часть диска. Добавление к нему рельефа местности и зазубренных краев значительно повышает его по сравнению с более традиционным дизайном.

    2 лайка

    мнемозина

    №15

    это ОЧЕНЬ круто. Нравится, что это 3D. Спасибо за информацию о том, как вы это сделали.

    1 Нравится

    22 октября 2021 г., 12:53

    №16

    Это просто ПОТРЯСАЮЩЕ!

    бвенте

    # 17

    Это для @rbtdanforth… Видел их сегодня в Makerfaire Orlando.

    IMG_62621920×1440 289 КБ

    5 лайков

    рбтданфорт

    # 18

    Я бы очень хотел вернуться туда. Они, вероятно, даже купили бы мои мертвые кресла с электроприводом, поскольку их можно было использовать во многих приложениях.

    1 Нравится

    Проверка фазы DIY Project? | diyAudio

    Темная Тень
    Участник

    #1
