Как собрать простой индикатор уровня звука на светодиодах своими руками. Из каких компонентов состоит схема. Какие возможности открывает использование индикатора уровня звука в аудиотехнике. На каких микросхемах можно построить более сложные индикаторы.

Содержание

Принцип работы светодиодного индикатора уровня звука

Индикатор уровня звука позволяет визуально отображать громкость аудиосигнала с помощью светодиодной шкалы. Принцип его работы основан на преобразовании звукового сигнала в электрический с последующей обработкой и управлением яркостью светодиодов.

Ключевые компоненты простейшего индикатора:

  • Микрофон для преобразования звука в электрический сигнал
  • Транзистор для усиления сигнала
  • Светодиоды для визуальной индикации
  • Резисторы для ограничения тока

При увеличении громкости звука возрастает амплитуда сигнала с микрофона, что приводит к более яркому свечению светодиодов. Таким образом обеспечивается наглядное отображение уровня звука.


Схема простого индикатора на транзисторе

Рассмотрим схему простейшего индикатора уровня звука на одном транзисторе:

  • Конденсаторный микрофон
  • Транзистор BC547
  • 4 светодиода
  • Резисторы: 1 кОм, 10 кОм, 1 МОм
  • Конденсатор 0,1 мкФ
  • Батарея питания

Микрофон преобразует звук в электрический сигнал, который усиливается транзистором. Яркость светодиодов меняется пропорционально амплитуде сигнала, отображая уровень звука.

Преимущества использования индикатора уровня звука

Применение индикатора уровня звука открывает ряд возможностей:

  • Визуальный контроль громкости аудиосигнала
  • Определение оптимального уровня записи звука
  • Предотвращение перегрузки и искажений в звуковом тракте
  • Настройка баланса каналов в стереосистемах
  • Оживление дизайна аудиоаппаратуры

Индикатор помогает оценивать и регулировать уровень сигнала, что важно для качественного звуковоспроизведения и звукозаписи.

Индикаторы на специализированных микросхемах

Для создания более точных и функциональных индикаторов используются специализированные микросхемы:


  • LM3915 — логарифмическая шкала, 10 светодиодов
  • LM3914 — линейная шкала, 10 светодиодов
  • LM3916 — расширенная логарифмическая шкала, 10 светодиодов

Эти микросхемы позволяют реализовать индикаторы с большим количеством градаций, точной калибровкой и дополнительными режимами работы. Они широко применяются в профессиональной аудиотехнике.

Сборка индикатора уровня звука своими руками

Процесс сборки простого индикатора включает следующие этапы:

  1. Подготовка компонентов согласно схеме
  2. Монтаж деталей на макетной плате
  3. Пайка соединений (при использовании печатной платы)
  4. Подключение источника питания
  5. Проверка работоспособности и калибровка

Сборка не требует специальных навыков и доступна начинающим радиолюбителям. Важно соблюдать полярность светодиодов и правильно подключать выводы транзистора.

Применение индикатора в домашней аудиотехнике

Самодельный индикатор уровня звука можно использовать для модернизации домашней аудиоаппаратуры:

  • Установка на переднюю панель усилителя
  • Подключение к выходу микшерного пульта
  • Встраивание в корпус акустической системы
  • Создание автономного измерителя уровня звука

Это позволит улучшить функциональность техники и добавить ей привлекательный внешний вид. При установке важно обеспечить надежную изоляцию электрических цепей.


Калибровка и настройка индикатора уровня

Для точной работы индикатора необходима его калибровка:

  1. Подача на вход сигнала известного уровня
  2. Настройка чувствительности подстроечным резистором
  3. Проверка на разных уровнях громкости
  4. Маркировка шкалы в децибелах (при необходимости)

Правильная калибровка обеспечит корректное отображение уровня звука во всем диапазоне громкости. Это особенно важно при использовании индикатора для контроля записи или настройки аппаратуры.

Расширение функциональности индикатора

Базовую схему индикатора можно дополнить новыми возможностями:

  • Увеличение количества светодиодов для более точной индикации
  • Добавление цветовой индикации (зеленый — норма, красный — перегрузка)
  • Реализация режимов «точка» и «столбик»
  • Подключение цифрового дисплея для вывода значений в dB
  • Интеграция с микроконтроллером для расширенной обработки

Это позволит создать более функциональное устройство, приближающееся по возможностям к профессиональным измерителям уровня.


Светодиодный индикатор уровня звукового сигнала на LM3915. Как сделать индикатор звукового сигнала на светодиодах из того, что есть в доме? Световой индикатор звука своими руками

Определить уровень сигнала на индикаторных светодиодах необходимо для решения нескольких задач (показатели тока и напряжения, смены фазы), но наиболее часто такая схема применяется именно для отображения уровня звука.

В современной электронике индикаторные светодиоды отчасти уступили место устройствам на ЖКИ и светодиодных матрицах. Но схема такого типа не только наглядно показывает уровень сигнала, она также проста в реализации и довольно наглядна.

Из чего собрать светодиодный индикатор уровня?

За основу могут быть взяты аналого-цифровые преобразователи (АЦП) LM3914-16. Эти микросхемы способны управлять как минимум 10 диодами, а при добавлении новых чипов количество лампочек может увеличиваться практически до бесконечности. Индикатор может иметь любой цвет, а над исполнением корпуса лучше подумать заблаговременно, чтобы потом это не стало неожиданностью.

LM3914 имеет линейную шкалу, которая может также использоваться для измерения напряжения, а 15 и 16 – логарифмическую, но при этом цоколевка у микросхем ничем не отличается.

Светодиоды при этом могут быть любыми, импортными или отечественными, главное, чтобы они подходили для выполнения поставленной задаче. Например, можно использовать простейшие диоды АЛ307, но можно и более сложные.

Расчет схемы индикатора

Составление данного устройства не требует никаких специальных навыков. Расчет показателей тока и напряжения можно произвести в любой программе, как и чертеж.

Одна из «ножек» (9) микросхемы подключается к положительному входу подачи напряжения. Таким образом светодиоды будут управляться как единый столбец. Для того чтобы иметь возможность самостоятельно регулировать режимы при смене фазы, схема должна включать в себя переключатель, но может спокойно обойтись и без него, если эта опция не нужна.
Ток, проходящий через светодиоды для заданного напряжения и фазы можно рассчитать так:

R – сопротивление на 7 и 8 «ножках»

Для тока в 1 мА R=12,5 / 0,001 А = 12,5 кОм.

А для тока в 20мА R=625 Ом.

Внедрение подстроечного резистора даст возможность регулировать яркость свечения, при отсутствии такой необходимости можно поставить обычный. Номиналы для них будут 10 кОм и 1 кОм соответственно.

Конечная схема светодиодного индикатора уровня получится приблизительно такой.

Она идеально подходит для моно-сигнала, но для стерео- придется составить ещё одну на второй канал. Они могут объединяться через обычный сетевой кабель с учетом фазы. Отменный вариант – сделать две одинаковые схемы, выполненные в разных цветах для демонстрации уровня каждого из каналов. Устройства также могут менять свой цветовой диапазон, но такая реализация будет несколько сложнее.

Величина C3 может быть равной 1 мкф при условии, что R4=100 кОм. Номинал R2 можно подбирать из диапазона 47-100 кОм.

В данной схеме используется транзистор КТ 315, но его можно заменить любым другим с подходящими параметрами (фазы сигнала, тока, вел-на напряжения, p-n переход).

Совет: Все необходимые элементы можно приобрести на радиорынке или в магазине, стоит учесть, что чипы LM3915-16 несколько дороже, чем LM3914. Менее затратный вариант – выпаять комплектующие с уже существующих плат.

В итоге получится приблизительно такое устройство:

Собрать индикатор уровня сигнала своими силами – вполне решаемая задача. Главное – найти из чего будет составляться схема, а после – уделить немного времени проверке и отладке устройства.

Радиоконструктор пришел в пакетике:

Детали:


Плата односторонняя, без металлизации, сделано качественно, паять легко, обозначения деталей и номиналы обозначены:


По фото видно, что плата отличается от платы, отображенной на лоте продавца — есть разъем J3

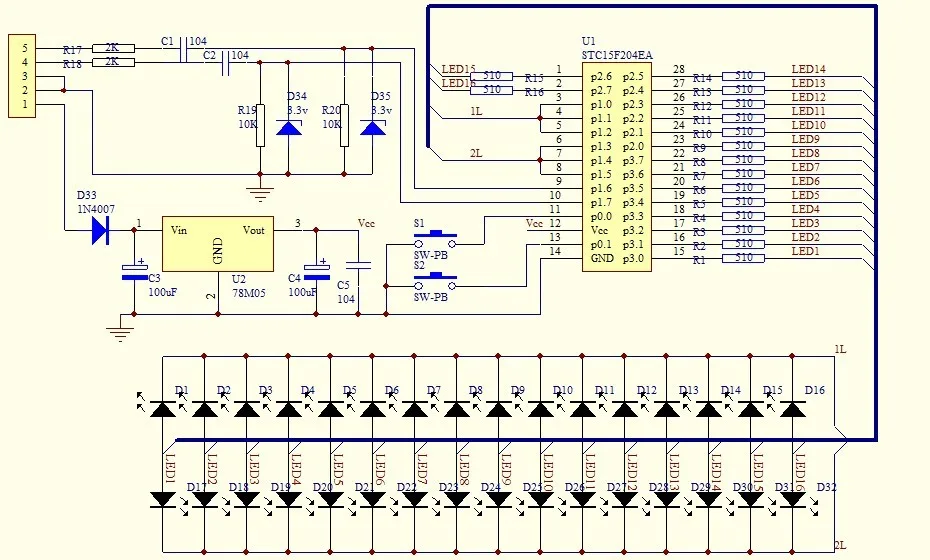

Инструкция и схема:

Схема в большом разрешении


Спаял. Вот что получилось:


За пайку не ругайте — 27 лет ничего на печатках не паял.

Первый опыт.
Лишних деталей в комплекте нет.

Когда паял выяснились три непонятки.
1. Не понятно, зачем тут разъем-перемычка J3? В комплекте конструктора нет ни разъема, ни перемычки. При включении как-то непонятно работают только половина светодиодов (красные и ниже). Запаял (закоротил) контакты J3
2. Резистор R9. На распечатке указан 560 Ом. В наборе — 2.2 кОм. Я из старых запасов поставил резистор МЛТ, как указанно в схеме — 560 Ом. Подумал, что китайцы перепутали что-то. При включении постоянно горели два нижних желтых светодиода — D1,D2. Перепаял резистор — взял из набора резистор в 2.2 кОм — стало работать как нужно.

Изменение в схеме — правильный резистор

3. Если загорается крайний красный светодиод и горит постоянно — то градусов до 60 начинает греться резистор R5. Странно.

Питание схемы — 9-12 Вольт. Подал 12 В на питание. Все работает нормально. Подстроечным резистором можно выставить максимально отображаемый уровень сигнала.

Минимальный уровень, если подавать на устройство сигнал напряжением 1.9 Вольт:


Отсюда вывод -при штатном напряжении питания 9-12 Вольт индикатор лучше подключать к выходам УНЧ, а не после предварительного усилителя или на вход УНЧ после регулятора громкости.

Шкала свечения светодиодов — логарифмическая. Как индикатор разряда аккумулятора использовать не получится. Если подключить выход с наушников сотового телефона на максимальной громкости на вход, то горят максимум 6 желтых светодиодов.

Дальше решил поэкспериментировать с уменьшением напряжения питания. Вывод — чем меньше напряжение питания — тем чувствительнее устройство. Работало нормально от 5 в — красные светодиоды в этом случае горели и от сотового телефона. Если уменьшить напряжение до 3 вольт, светодиоды тускло горят, но не мигают. Видимо это предел. Так что я бы не запитывал от напряжения, меньше 5 вольт.

Вывод: простой, интересный радиоконструктор. Можно оборудовать им какой-нибудь самодельный УНЧ. Минусы — неудобное крепление платы — только одно крепежное отверстие. Плата (из-за панельки и микросхемы) получается достаточно высокая. Если поставить параллельно две платы, то расстояние между светодиодами обоих каналов будет достаточно большое.

Планирую купить +25 Добавить в избранное Обзор понравился +37 +62

Светодиодный индикатор уровня звукового сигнала на LM3915.

Интегральная микросхема LM3915 специально разработана для построения светодиодного индикатора уровня и позволяет визуально оценить уровень и изменение звукового сигнала в виде светового «столбика», «линейки» или перемещаемой на условной шкале светящейся точки. Удачная конструкция микросхемы LM3915 обеспечила ее достойное место в схемах индикаторов на светодиодах. Мастер предлагает вам собрать индикатор звука на LM3915 и 10 светодиодах. Ниже представлена подробная инструкция по сборке своими руками схемы индикатора звука с фото и видео иллюстрациями. Собрать индикатор звука под силу даже начинающему электронщику.

Как собрать светодиодный индикатор уровня на LM3915 своими руками

Конструкция микросхемы LM3915 представляет заключенных в корпусе десяти однотипных операционных усилителей компараторов. Прямые входы усилителей подключены через линейку резистивных делителей подобранных так, что светодиоды в нагрузке усилителей включаются по логарифмической зависимости. На обратные входы усилителей поступает входной сигнал, который формируется буферным усилителем (вывод 5). Конструкция микросхемы включает также интегральный стабилизатор (выводы 3, 7, 8), а также ключ задания режима работы индикатора (вывод 9). Микросхема имеет широкий диапазон напряжения питания от 3 до 25 Вольт. Величина опорного напряжения задается в пределах от 1,2 до 12 Вольт внешними резисторами. Шкала индикатора соответствует уровню сигнала 30 дБ с шагом в 3 дБ. Выходной ток устанавливается в пределах от 1 до 30 мА.



Сборка индикатора упрощается приобретением набора деталей в интернет магазине по ссылке https: //ali. pub/2c62ph . Набор включает плату, микросхему, светодиоды и всю необходимую обвязку (резисторы, конденсаторы и разъемы).



Набор деталей «Индикатор уровня звука на LM3915»

Детали набора «Индикатор уровня звука на LM3915»

Схема индикатора звука на LM3915 представлена на фото.

  • Аналогичным образом припаиваем переменный резистор, конденсаторы, гнезда подключения.
  • Светодиоды имеют полярные выводы. Длинный вывод светодиода всегда положительный. Смотрите фото. Формируем выводы, устанавливаем и припаиваем светодиоды с учетом будущего применения и установки платы в корпус.

    2 вариант установки светодиодов на плату индикатора уровня на LM3915
  • Проверяем правильность сборки и пайки, при необходимости устраняем ошибки.
  • Вставляем микросхему в кроватку по ключу нарисованному на плате.
  • Подаем напряжение 12 Вольт от блока питания.
  • Подаем сигнал с телефонного выхода любого гаджета. Если все детали правильно установлены и исправны, то схема заработает. Смотрите видео. Уровень звукового сигнала на входе задается подстроечным резистором R4. Смотрите видео.

    Размещение микросхемы LM3915 на кроватке весьма кстати. У микросхемы есть родственники LM3914 и LM3916 с линейной и растянутой шкалой. Микросхемы абсолютно идентичны по выводам. Поэтому на базе этой схемы можно легко собрать индикатор напряжения, мощности или индикатор контроля какого либо параметра.

    Набор деталей для сборки светодиодного индикатора уровня звукового сигнала на LM3915 можно приобрести по следующей ссылке http://ali.pub/2z6xyo . Если хотите серьезно попрактиковаться в пайке простых конструкций Мастер рекомендует приобрести комплект из 9 наборов, что здорово сэкономит ваши расходы на пересылку. Вот ссылка для покупки http://ali.pub/2bkb42 . Мастер собрал все наборы и они заработали.

    Успехов и роста навыков в пайке.


  • Многие звуковоспроизводящие устройства, будь то магнитофоны или усилители конца прошлого века были оснащены стрелочным индикатором на лицевой панели. Его стрелка двигалась в такт музыке, и хоть это не имело никакого практического значения, выглядело очень красиво. Современная аппаратура, в которой на первом месте стоит компактность и высокая функциональность уже не располагает такой роскошью, как стрелочный индикатор звука. Однако стрелочную головку найти сейчас вполне реально, а значит, такой индикатор можно легко собрать своими руками.

    Схема

    Её основой является советская микросхема К157ДА1, двухканальный двухполупериодный выпрямитель среднего значения сигналов. Напряжение питания схемы лежит в широком диапазоне напряжений, от 12 до 16 вольт, т.к. схема содержит стабилизатор на 9 вольт (VR1 на схеме). Если использовать стабилизатор в металлическом корпусе ТО-220, то напряжение можно подавать вплоть до 30 вольт. Подстроечные резисторы R1 и R2 регулируют уровень сигнала на входе микросхемы. Схема не критична к номиналам используемых компонентов. Можно экспериментировать с ёмкостями конденсаторов С9, С10, которые влияют на плавность хода стрелки, а также с резисторами R7 и R8, которые задают время обратного хода стрелки. In L и In R на схеме подключаются к источнику звука, в качестве которого может выступать любое устройство с линейным выходом – будь то компьютер, плеер или телефон.

    (cкачиваний: 265)

    Сборка схемы

    Плата индикатора изготавливается методом ЛУТ на кусочке текстолита размерами 30 х 50 мм. Микросхему на всякий случай стоит установить в панельку, тогда её можно будет в любой момент заменить. Плату после травления обязательно нужно залудить, тогда она будет красиво выглядеть со стороны дорожек, а сама медь не будет окисляться. В первую очередь запаиваются мелкие детали – резисторы, керамические конденсаторы, а уже затем электролитические конденсаторы, подстроечные резисторы, микросхема. В последнюю очередь припаиваются все соединительные провода. Плата содержит в себе сразу два канала и предполагает использование двух стрелочных головок – на правый и левый канал, однако можно использовать и одну стрелочную головку, тогда контакты входа и выхода для другого канала на плате можно просто оставить пустыми, как я и сделал. После установки на плату всех деталей обязательно нужно смыть весь оставшийся флюс, проверить соседние дорожки на замыкание. Для подключения платы к источнику сигнала удобнее всего использовать штекер jack 3,5. При этом, если длина проводов от платы будет большой (больше 15 см), следует использовать экранированный провод.

    Стрелочная головка

    Найти в продаже советские стрелочные головки сейчас не трудно, их существует множество видов, разных форм и размеров. Я использовал небольшую стрелочную головку М42008, она не занимает много места и красиво выглядит. Для этой схемы подойдёт любая головка с током полного отклонения 10-100 микроампер. Для полноты картины можно также заменить родную шкалу, проградуированную в микроамперах, на специальную звуковую, отградуированную в децибелах. Однако подключать стрелочную головку к схеме нужно не напрямую, а через подстроечный резистор номиналом 1-2 мегаома. Средний его контакт подключается к любому из крайних и подключается к плате, а оставшийся контакт подключается непосредственно к головке, как видно на фото ниже.

    Настройка индикатора

    Когда плата собрана, стрелочная головка подключена, можно приступать к испытаниям. В первую очередь следует, подав питание на плату, проверить напряжение на 11 выводе микросхемы, там должно быть 9 вольт. Если напряжение питания в норме, можно подавать на вход платы сигнал с источника звука. Затем, используя резисторы R1 и R2 на плате и подстроечный резистор у стрелочной головке добиться нужной чувствительности, чтобы стрелка на зашкаливала, а находилась примерно в середине шкалы. На этом основная настройка завершена, стрелка будет плавно двигаться в такт музыке. Если хочется добиться более резкого поведения стрелки, можно установить резисторы сопротивлением 330-500 Ом параллельно стрелочным головкам. Такой индикатор будет отлично смотреться в корпусе самодельного усилителя, либо же как самостоятельное устройство, особенно если подсветить индикатор парой светодиодов. Удачной сборки!

    LM3915 – интегральная микросхема (ИМС) производства компании Texas Instruments, реагирует на изменение входного сигнала и выдает сигнал на один или сразу несколько своих выходов. Благодаря своей конструктивной особенности, ИМС получила широкое распространение в схемах индикаторов на светодиодах. Так как светодиодный индикатор на основе LM3915 работает по логарифмической шкале, он нашёл практическое применение в отображении и контроле уровня сигнала в усилителях звуковой частоты.

    Не стоит путать LM3915 с её родственниками LM3914 и LM3916, которые имеют аналогичное расположение и назначение выводов. ИМС серии 3914 обладает линейной характеристикой и идеальна для измерения линейных величин (ток, напряжение), а ИМС серии 3916 является более универсальной и способна управлять нагрузкой разного типа.

    Краткое описание LM3915

    Блок-схема LM3915 состоит из десяти однотипных операционных усилителей, работающих по принципу компаратора. Прямые входы ОУ подключены через цепочку из резистивных делителей с различными номиналами сопротивлений. Благодаря этому светодиоды в нагрузке зажигаются по логарифмической зависимости. На инверсные входы приходит входной сигнал, который обрабатывается буферным ОУ (вывод 5).

    Внутреннее устройство ИМС включает маломощный интегральный стабилизатор, подключенный к выводам 3, 7, 8 и устройство для задания режима свечения (вывод 9). Диапазон питающего напряжения составляет 3–25В. Величину опорного напряжения можно задать в пределах от 1,2 до 12В при помощи внешних резисторов. Вся шкала соответствует уровню сигнала в 30 дБ с шагом 3 дБ. Выходной ток можно задать от 1 до 30 мА.

    Схема индикатора звука и принцип её действия

    Как видно из рисунка, принципиальная электрическая схема индикатора уровня звука состоит из двух конденсаторов, девяти резисторов и микросхемы, нагрузкой для которой служат десять светодиодов. Для удобства подключения питания и аудиосигнала её можно дополнить двумя разъёмами под пайку. Собрать такое простое устройство под силу любому, даже начинающему, радиолюбителю.

    Типовое включение предусматривает питание от источника 12В, которое поступает на третий вывод LM3915. Оно же, через токоограничивающий резистор R2 и два фильтрующих конденсатора С1 и С2, идёт на светодиоды. Резисторы R1 и R8 служат для снижения яркости последних двух красных светодиодов и являются необязательными. 12В также приходит на перемычку, которая управляет режимом работы ИМС через вывод 9. В разомкнутом состоянии схема работает в режиме «точка», т.е. происходит свечение одного светодиода, соответствующего входному сигналу. Замыкание перемычки переводит схему в режим «столбик», когда уровень входного сигнала пропорционален высоте светящегося столбца.

    Резистивный делитель, собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Более точная настройка осуществляется многооборотным подстроечным резистором R4. Резистор R9 задает смещение для верхнего уровня (вывод 6), точное значение которого определяется сопротивлением R6. Нижний уровень (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7,8) увеличивает величину опорного напряжения и влияет на яркость светодиодов. Именно R5 задаёт ток через светодиоды и рассчитывается по формуле:

    R5=12,5/I LED , где I LED – ток одного светодиода, А.

    Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. Во избежание перегрева корпуса ИМС, не следует превышать ток LED более 20 мА. Все-таки это индикатор, а не новогодняя гирлянда.

    Печатная плата и детали сборки

    Печатную плату индикатора уровня звука в формате lay можно скачать . Она имеет размеры 65×28 мм. Для сборки требуются прецизионных деталей. Резисторы типа МЛТ-0,125Вт:

    • R1, R5 R8 – 1 кОм;
    • R2 – 100 Ом;
    • R3 – 10 кОм;
    • R4 – 50 кОм, любой подстроечный;
    • R6 – 560 Ом;
    • R7 – 10 Ом;
    • R9 – 20 кОм.

    Конденсаторы С1, С2 – 0,1 мкФ. ИМС LM3915 рекомендуется запаивать не напрямую, а через специальную панельке для микросхемы. В нагрузке можно применить ультраяркие LED любого цвета свечения, вплоть до фиолетового. Но это уже личные эстетические предпочтения. Для отображения стереосигнала потребуются две одинаковые платы с независимыми входами. Более подробные данные о LM3915 можно найти в техническом описании здесь.

    Работоспособность данного индикатора доказана на практике многими радиолюбительскими кружками и по-прежнему выпускается в виде наборов МастерКит.

    Читайте так же

    NM0107 — Индикатор выходной мощности УНЧ

    NM0107 — Индикатор выходной мощности УНЧ — набор для пайки купить в Мастер Кит. Драйвер, программы, схема, отзывы, инструкция, своими руками, DIY

    NM0107 — Индикатор выходной мощности УНЧ — набор для пайки купить в Мастер Кит. Драйвер, программы, схема, отзывы, инструкция, своими руками, DIY

    У нас Вы можете купить Мастер Кит NM0107 — Индикатор выходной мощности УНЧ — набор для пайки: цена, фото, DIY, своими руками, технические характеристики и комплектация, отзывы, обзор, инструкция, драйвер, программы, схема

    Мастер Кит, NM0107, Индикатор выходной мощности УНЧ — набор для пайки, цена, описание, фото, купить, DIY, своими руками, отзывы, обзор, инструкция, доставка, драйвер, программы, схема

    https://masterkit. ru/shop/2304619

    Набор для сборки

    Моддинг / Мультимедиа

    Наборы для сборки / Начинающим электронщикам

    Набор для пайки светодиодного индикатора выходной мощности УМЗЧ (усилителя мощности звуковой частоты). Индикатор уровня сигнала позволяет примерно оценивать выходную мощность усилителя нч при его работе. А если каналов несколько, то и выявить возможный дисбаланс в их работе. Кроме того, это оживит переднюю панель вашего усилителя звука. Данный индикатор, предназначен для совместной работы с оконечными усилителями мощности, с максимальной выходной мощностью до 100Вт и сопротивлением нагрузки 4-8Ом.

    Индикатор выходной мощности УНЧ на светодиодах представляет собой электронный конструктор для начинающих радиолюбителей. Набор для пайки послужит хорошим учебным пособием для обучения основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу.

    Возрастное ограничение 14+.

    Есть в наличии


    Как получить:

    Стоимость и варианты доставки будут рассчитаны в корзине


    1 390

    + 70 бонусов на счет


    Где купить


    Комплектом дешевле


    Набор для пайки светодиодного индикатора выходной мощности УМЗЧ (усилителя мощности звуковой частоты). Индикатор уровня сигнала позволяет примерно оценивать выходную мощность усилителя нч при его работе. А если каналов несколько, то и выявить возможный дисбаланс в их работе. Кроме того, это оживит переднюю панель вашего усилителя звука. Данный индикатор, предназначен для совместной работы с оконечными усилителями мощности, с максимальной выходной мощностью до 100Вт и сопротивлением нагрузки 4-8Ом.

    Индикатор выходной мощности УНЧ на светодиодах представляет собой электронный конструктор для начинающих радиолюбителей. Набор для пайки послужит хорошим учебным пособием для обучения основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу.

    Возрастное ограничение 14+.

    Технические характеристики

    Количество отображаемых градаций мощности10
    Минимальная величина отображаемого сигнала, дБ-27
    Максимальная величина отображаемого сигнала, дБ0
    Напряжение питания, В12
    Потребляемый ток в режиме молчания10
    Входное сопротивление, кОм100
    Габаритные размеры, мм 45×55
    Габариты модуля, мм 45×55х20
    Вес без упаковки, г23
    Вес с упаковкой, г 23


    Инструкции

    • Инструкция

    Принцип работы

    Принцип работы микросхемы основан на сравнении величины входного сигнала с внутренним источником опорного напряжения.


    Конструкция устройства

    Индикатор выходной мощности усилителя звука выполнен на специализированной микросхеме LM3915N, которая представляет собой светодиодный драйвер с внутренним буферным усилителем, компаратором и источником опорного напряжения.


    Дополнительная информация

    Для расширения диапазона входных напряжений микросхема оснащена программируемым делителем R5, R6.

    Резистор R7 ограничивает ток, проходящий через светодиоды и таким образом облегчает тепловой режим работы микросхемы.

    На транзисторе VT1 собран пиковый детектор, который позволяет повысить точность измерения входного сигнала и предотвратить мерцание светодиодов при переходных значениях величины сигнала.

    Резистором R1 можно подстраивать в небольших пределах чувствительность индикатора и учитывать сопротивление нагрузки УНЧ.

    Джампер JP1 переключает режим отображения микросхемы — точка или линейка. В первом случае, величина входного сигнала отображается одним светодиодом, во втором, микросхема формирует светящийся столбик из светодиодов.


    Настройка

    • Правильно собранное устройство в настройке не нуждается и начинает работать сразу после включения.

    Меры предосторожности

    • Для сборки конструктора используйте паяльник мощностью не более 40Вт.
    • Время контакта жала паяльника и выводов транзистора и диодов не должно превышать 5 секунд. В противном случае возможен перегрев полупроводниковых компонентов и выход их из строя.

    Техническое обслуживание

    • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

    Комментарии

    Задать вопрос на Форуме

    Аналогичные устройства



    С этим товаром покупают



    Обсудить на форуме

    Copyright www.maxx-marketing.net

    Индикатор уровня громкости на транзисторе

    Введение:

    Измеритель уровня громкости или уровня звука представляет собой обычное ручное устройство, предназначенное для систематизированного измерения уровней громкости. Он обычно используется для акустических измерений и в качестве измерителя громкости. Шумомер используется для измерения шума, музыки или другой интенсивности звука. Он состоит из микрофона для приема звукового сигнала и преобразования его в электрический сигнал, который затем обрабатывается для измерения желаемой характеристики сигнала.

    В этом посте индикатор уровня звука собран с использованием NPN-транзистора BC547, светодиодов, резистора и конденсаторного микрофона. Схема построена в несколько простых шагов и используется для индикации различных уровней звука с помощью светодиодов. Эта схема полезна для определения различных уровней звука и предотвращения шума или искажений.

    Купить на Amazon

    Аппаратный компонент

    Следующие компоненты необходимы для изготовления схемы индикатора уровня громкости

    900 35 4, 2
    S. Компоненты Значение 1
    1. Конденсат ser Микрофон 1
    2. Транзистор BC547 5
    3. Светодиоды 4
    4. Резистор 1 кОм, 10 кОм, 1 МОм
    5. Конденсатор 0,1 мкФ 1
    6. Аккумулятор 1
    Список компонентов

    BC5 47 Распиновка

    Для получения подробного описания цоколевки, размеров и технических характеристик загрузите техническое описание BC547

    Volume Схема индикатора уровня

    Описание работы

    Схема получает звуковой сигнал и выводит транзисторы в соответствии с различными уровнями, а светодиоды указывают их уровни соответственно. Он использует несколько компонентов для обработки сигнала.

    При подаче питания на схему аудиосигнал от конденсаторного микрофона принимается NPN-транзистором Q1, который управляет другими 4 транзисторами Q2–Q5 в соответствии с уровнями аудиосигнала.

    Четыре транзистора с Q2 по Q5 подключены к светодиодам на клемме коллектора, а эмиттер заземлен через резистор. База каждого транзистора получает звуковой сигнал от Q1, соответствующий светодиод светится, когда транзисторы с Q2 по Q5 получают входной сигнал.

    Применений:

    Измеритель уровня громкости может использоваться в следующих приложениях:

    • Он используется при тестировании или измерении шума транспортных средств.
    • Он также применим для основных измерений шума, таких как пожарная сигнализация или шум машин и т. д.
    • Он обычно используется для измерения шума в населенных пунктах и ​​окружающей среде, например, шума транспорта или шума самолетов или поездов.

    Похожие сообщения:

    DIY Lm3915 Индикатор уровня звука Электронный комплект / Пайка

    • Нажмите, чтобы увеличить

    В наличии осталось 4 шт.

    Цена: €10,15

    Загрузка

    Мало на складе

    Включая НДС (где применимо) плюс стоимость доставки

    280 продаж |

    4,5 из 5 звезд

    Количество

    1234

    Вы можете сделать предложение только при покупке одного товара

    Внесен в список 22 апреля 2023 г.

    16 избранных

    Сообщить об этом элементе в Etsy

    Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

    Первое, что вы должны сделать, это связаться с продавцом напрямую.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
