Изготовление межблочного кабеля своими руками: Бюджетный межблочный кабель своими руками • Stereo.ru

Как сделать межблочный кабель — как своими руками изготовить межблочный кабель

Каждому любителю хорошей музыки рано или поздно понадобится межблочный кабель, чтобы связать свою радиотехническую аппаратуру. Самый простой пример – чтобы связать магнитолу и усилитель. Однако качественный кабель стоит дорого, а потому выгоднее сделать межблочный кабель своими руками. Ничего особо трудного в этом нет, а по своему качеству самостоятельно изготовленный кабель ни в чем не уступит магазинному.

Начало работы с межблочным кабелем

Межблочный кабель из витой пары – наиболее качественный акустический кабель. Именно поэтому, а еще и с учетом популярности бренда, стоимость такого продукта достаточно высока. А вот отдельные компоненты более доступны. При этом самостоятельный кабель:

• высокого качества
• необходимой длины
• более дешевый

Первое, что нужно сделать, – купить необходимые элементы.

Главный компонент – сам провод, при выборе которого стоит учитывать не только качество, но и длину. Всегда лучше сделать немного с запасом. Затем необходимо выбрать RCA наконечники – лучше взять два немного отличающихся между собой, чтобы различать разные концы провода. Чтобы самому сделать межблочный кабель, нужно взять еще термоусадачную трубку и внешнюю изоляцию для кабеля.

Инструкция по изготовлению

Первым делом берется обычный кабель из витой пары. Аккуратно, чтобы не повредить провода, снимается верхний слой изоляции. В итоге должно получиться 8 тонких проволок. Это будет основа для будущего межблочного кабеля. Провода обязательно должны быть медными. Любой другой материал категорически не подходит. Для более высокого качества звука лучше использовать чистую медь, с минимальным количеством примесей. Сняв изоляцию нужно:

• Приготовить пасту ГОИ
• Нанести ее на мягкую тряпку
• Зачистить медные провода

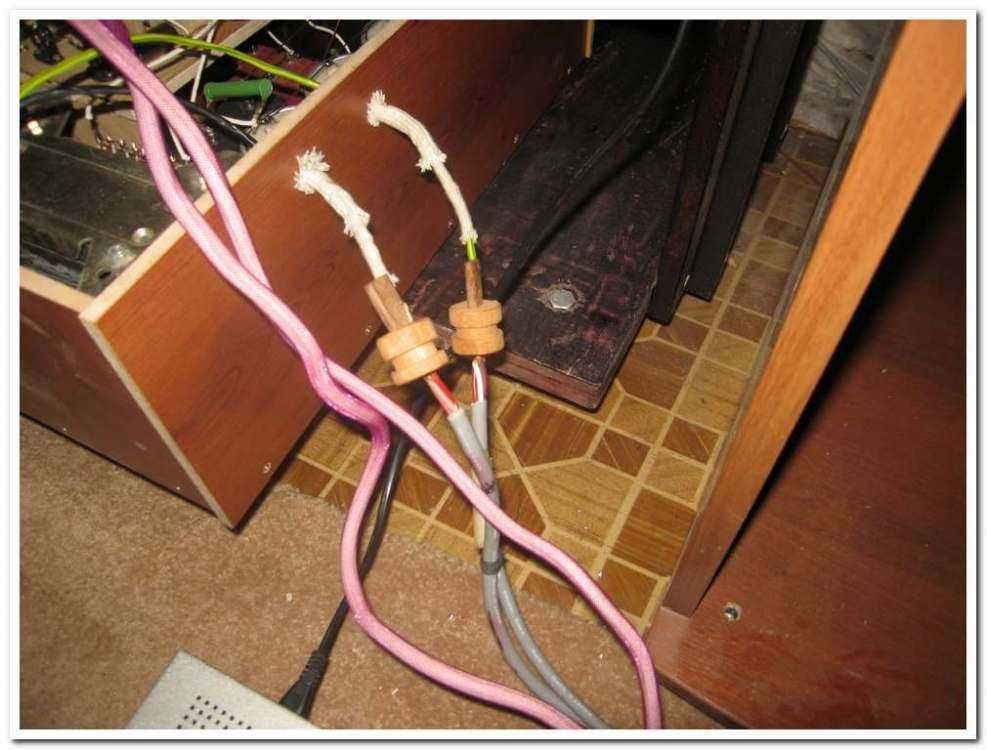

Эту операцию следует проводить в перчатках, чтобы избежать окисления меди. Чистота и максимальная стерильность – залог будущего качества звука. По окончанию очистки провода нужно вновь сплести между собой. Затем их стоит обмотать стерильным медицинским бинтом, а поверх него – изолентой. Такое решение обеспечивает высокую скорость проходящего тока. При чем изолента используется только как средство защиты.

Качество изготовленного своими руками межблочного кабеля зависит от:

• Переплетения проводов
• Конфигурации проводников
• Изоляционных материалов

Моменты, которые нужно учесть

Для человека, имеющего навык пайки, сделать межблочный кабель не составит труда. Главное, на что стоит обратить внимание, – направление проводов. Хотя по этому вопросу сложилось двоякое мнение: одни считают, что у проводов есть определенное направление, другие – что нет. Но учитывать этот момент, несомненно, стоит. В любом случае при изготовлении межблочного кабеля своими руками нужно определить разные концы.

Для удобства лучше сразу взять разноцветные джеки.

Кабель межблочный для усилителя своими руками

Главная » Статьи » Кабель межблочный для усилителя своими руками

Межблочный кабель своими руками. Инструкция

Меню

09.09.2016 0 комментариев

Межблочный кабель, то есть кабель, соединяющий головное устройство и усилитель в автомобиле, — важный компонент акустической системы. От качества его изготовления в значительной степени зависит и качество звука, а также отсутствие наводок и помех.

Зачем нужен межблочный кабель?

Этот кабель ещё называют сигнальным. То есть, с линейных выходов автомобильного головного устройства, например, CD-проигрывателя, низкоуровневый сигнал попадает на линейные входы усилителя. При этом он проходит именно по межблочному кабелю. Ещё «межблоки» могут соединять между собой два усилителя.

Что лучше — купить межблочный кабель или сделать его своими руками?

Конечно, проще всего пойти в магазин и приобрести готовый межблочный кабель. Но в реальности у человека, после покупки динамиков, усилителей и прочей автозвуковой аппаратуры, обычно остаётся не так уж много средств. Поэтому иногда даже покупка среднего «межблочника» выходит за рамки бюджета.

Если же купить дешёвый кабель, особенно из тех, что продаются в наборах для подключения усилителей, его качество может оказаться ниже допустимого. Кроме того, готовые кабеля имеют несколько вариантов стандартной длины, что не всегда подходит для конкретного автомобиля.

В изготовлении межблочного кабеля своими руками есть множество преимуществ. В первую очередь, это более высокое качество, по сравнению с готовыми вариантами из магазина. При этом цена такого кабеля будет существенно ниже. Если же для изготовления использовать максимально качественные компоненты, можно получить кабель, сравнимый с дорогим hi-fi или hi-end. Кроме того, делая «межблочник» самостоятельно, можно изготовить его ровно такой длины, которая вам нужна.

Как сделать межблочный кабель своими руками? Вот краткая инструкция:

1. Купить необходимые компоненты:

— RCA-разъёмы (они же «тюльпаны»).

— сам межблочный кабель. — термоусадочную трубку разных размеров,

— гофру или кабельную оплётку.

Читайте также:  Как сделать сабвуфер своей мечты

RCA-разъёмов надо по два, на каждый канал. То есть, если к головному устройству подключается 2-канальный усилитель, а расстояние между ними 1 метр, то необходимо 2 метра микрофонного кабеля и 4 RCA-коннектора.

Хорошие результаты можно получить, приобретая микрофонный кабель компаний Canare, Klotz.

Коннекторы RCA — фирмы Neutric или любого другого, известного своим качеством, бренда.

Микрофонный кабель нужно взять с небольшим запасом, помня, что на каждый канал усиления должен идти отдельный кабель.

2. Подготовить инструменты и материалы для пайки, а также рабочее место с хорошим освещением. Инструменты стандартные:

Также понадобится острый нож, термофен или обычная зажигалка.

3. Сначала нужно зачистить концы кабеля. Для этого надо аккуратно надрезать изоляцию и удалить её. Под ней окажется экранирующая оплётка. Её срезать не нужно, а следует немного расплести и собрать в отдельную скрутку. Потом надо снять изоляцию с двух центральных жил.

4. Перед тем, как припаивать RCA-разъёмы, необходимо надеть на кабель оплётку или гофру (если вы будете её использовать), а также «термоусадку», а то потом это делать будет поздно.

Термоусадочных трубок может понадобиться две или три штуки, в зависимости от конструкции разъёма. Например, два кусочка — на центральные жилы, и другой, чуть потолще — на внешнюю изоляцию и RCA-разъём.

5. Потом нужно облудить медь проводов. Для этого используют канифоль или флюс, а потом — припой.

6. После этого надо припаять одну из центральных жил к сердечнику разъёма. Вторую центральную жилу, вместе со скруткой из экранирующей оплётки, припаивают к «юбке» RCA-разъёма, которая является «землёй».

Процедуру следует повторить с другой стороны кабеля. Только при этом «экран» к «земле» паять уже не надо. Конечно, можно его не припаивать вообще, но эта процедура способна значительно уменьшить количество наводок.

Читайте также:  Какие сабвуферы бывают?

7. Последний этап — одевание термоусадочных трубок, их усадка с помощью технического фена или зажигалки, навинчивание колпачков RCA-коннекторов. Все, межблочный кабель готов!

Самодельный межблочный кабель видео

Хорошее видео о том, какая должна быть правильная экранировка межблочного кабеля.

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Похожие статьи — Автозвук Похожие публикации из категории Автозвук   Закрыть Окно

Загрузка, Пожалуйста, Подождите!

Это может занять одну или две секунды. Top

maxkm.ru

Качественные межблочные кабели своими руками — бортжурнал Лада 2108 1993 года на DRIVE2

Продолжение эпопеи с музыкой.

Прочитав много статей на форумах и журналах, решил сделать межблочные кабеля, так как были страшные наводки при работающей машине, да и качество межблоков от Mystery очень хромает.

Купил микрофонный кабель Proel, хорошо сделан из бескислородной меди, о чем свидетельствует надпись, материал из которого изготовлен приятен и внушает доверие. Кабель балансный, направленный.

Купил RCA разъемы 12 штук, 6 с черными кольцами и 6 с красными кольцами, No NAME, самые хорошие выбрал из имеющихся в магазине.

Начал паять, красная жила — сигнал, белая жила — масса, экран со стороны ГУ отрезан и заизолирован, а со стороны усилителя припаян вместе с белой жилой на массу.

Вот инструмент который мне понадобился. Термоусадочная трубка диаметром 3 и 10 мм.

Вот так выглядит после спайки и сборки.

Вот все четыре межблока готовы, 2 на ВЧ и 2 на Широкополосные излучатели.

Звук изменился, стало наиболее интересно звучать во всем диапазоне.

www.drive2.ru

Как сделать межблочный кабель — как своими руками изготовить межблочный кабель

Изготовление межблочного кабеля своими руками

Каждому любителю хорошей музыки рано или поздно понадобится межблочный кабель, чтобы связать свою радиотехническую аппаратуру. Самый простой пример – чтобы связать магнитолу и усилитель. Однако качественный кабель стоит дорого, а потому выгоднее сделать межблочный кабель своими руками. Ничего особо трудного в этом нет, а по своему качеству самостоятельно изготовленный кабель ни в чем не уступит магазинному.

Начало работы с межблочным кабелем

Межблочный кабель из витой пары – наиболее качественный акустический кабель. Именно поэтому, а еще и с учетом популярности бренда, стоимость такого продукта достаточно высока. А вот отдельные компоненты более доступны. При этом самостоятельный кабель:

• высокого качества
• необходимой длины
• более дешевый

Первое, что нужно сделать, – купить необходимые элементы. Главный компонент – сам провод, при выборе которого стоит учитывать не только качество, но и длину. Всегда лучше сделать немного с запасом. Затем необходимо выбрать RCA наконечники – лучше взять два немного отличающихся между собой, чтобы различать разные концы провода. Чтобы самому сделать межблочный кабель, нужно взять еще термоусадачную трубку и внешнюю изоляцию для кабеля.

Инструкция по изготовлению

Первым делом берется обычный кабель из витой пары. Аккуратно, чтобы не повредить провода, снимается верхний слой изоляции. В итоге должно получиться 8 тонких проволок. Это будет основа для будущего межблочного кабеля. Провода обязательно должны быть медными. Любой другой материал категорически не подходит. Для более высокого качества звука лучше использовать чистую медь, с минимальным количеством примесей. Сняв изоляцию нужно:

• Приготовить пасту ГОИ
• Нанести ее на мягкую тряпку
• Зачистить медные провода

Эту операцию следует проводить в перчатках, чтобы избежать окисления меди. Чистота и максимальная стерильность – залог будущего качества звука. По окончанию очистки провода нужно вновь сплести между собой. Затем их стоит обмотать стерильным медицинским бинтом, а поверх него – изолентой. Такое решение обеспечивает высокую скорость проходящего тока. При чем изолента используется только как средство защиты.

Качество изготовленного своими руками межблочного кабеля зависит от:

• Переплетения проводов
• Конфигурации проводников
• Изоляционных материалов

Моменты, которые нужно учесть

Для человека, имеющего навык пайки, сделать межблочный кабель не составит труда. Главное, на что стоит обратить внимание, – направление проводов. Хотя по этому вопросу сложилось двоякое мнение: одни считают, что у проводов есть определенное направление, другие – что нет. Но учитывать этот момент, несомненно, стоит. В любом случае при изготовлении межблочного кабеля своими руками нужно определить разные концы. Для удобства лучше сразу взять разноцветные джеки.

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров и бригад.

1. Сравните цены и выберите лучшие условия
2. Отклики только от заинтересованных специалистов
3. Не теряете время на общение с посредниками

Оставить заявку Более 10 000 исполнителейждут ваших заказов!

remont.youdo.com

межблок, самодельный — Сообщество «Автозвук» на DRIVE2

В интернете достаточно информации относительно самодельных аудио и межблочных кабелей. В свое время перепробовал несколько вариантов изготовления, остановился на данном. Просто однажды, в качестве источника бескислородной меди для сборки усилителя, взял кусок кабеля ф. Kimber Kable. модель 4PR. Посмотрел на его плетение, решил поэкспериментировать.

Сплел межблок, измерил, протестировал, послушали и с тех пор и дома и в авто у меня самодельные кабеля, собранные по данной методике. Используя исходные проводники, можно получать кабели различного назначения.Данный кабель предназначен для соединения головы с усилком, задача проста как пень.

В этот раз использовал обычный провод МГТФ сечением 0,20мм кв. Всего 16 проводников, 4 пары на сигнал, 4 пары на землю.

Сначала трудно не запутаться

расставляем сигнал-земля на оправке

Главная фишка в том, что сигнальные проводники НЕ пересекаются с сигнальными а только с общим проводом. Так можно делать провода для подключения BI-WIRING или BI-AMPING.Сигнальные проводники идут по часовой стрелке, земляные против. Радиолюбители увидят, что данное плетение не что иное как обычная экранирующая оплетка кабелей.

Стянутая с оправки

Готовая косичка

Далее берем экранирующую оплетку

И одеваем ее на наш кабель

Далее со стороны источника разделываем так

Результат

и общий провод и экран на корпус тюльпана.

Дальше термоусадка на всей длине провода, с перекрытием на стыках во избежание попадания влаги.

Со стороны приемника сигнала (усилителя) проще

затем это все в шкуру, кабель готов

Всем мира и удачи!

www.drive2.ru

---

Смотрите также

• Глубина траншеи под кабель
• Можно ли прокладывать телевизионный кабель вместе с электрическим
• Классификация оптических кабелей связи
• Как правильно подключить антенный кабель
• Кабель оптический окб
• Как подсоединить кабель к антенне
• Кабель контрольный это
• Разводка сетевого кабеля
• Нуль модемный кабель распиновка
• Поиск кабеля в земле
• Антена для тв своїми руками из тв кабеля

Экранированные соединительные кабели RCA DIY

Томас Бете

Делиться

---

Экранированные межблочные кабели RCA

Этот проект представляет собой руководство по созданию собственных простых высококачественных соединительных кабелей RCA для аудиосистемы Hi-Fi. Эти «лучшие межсоединения RCA DIY» несбалансированы и изготовлены с использованием экранированного инструментального кабеля и высококачественных штекеров RCA. Это довольно простой кабельный проект, и одну стереопару межблочных кабелей можно собрать примерно за час. Вам не потребуются какие-либо причудливые материалы или специальные инструменты для сборки этого кабеля. Всего несколько метров хорошего экранированного инструментального кабеля и высококачественных разъемов RCA, паяльник и немного хорошего припоя с флюсом, удобный нож и хороший бокорез для подготовки проводов к процессу пайки.

Этот кабельный проект был сделан по той причине, что мне больше не нравились мои стандартные межблочные кабели. У меня всегда было плохое предчувствие, что штатные межблочные соединения улавливают какой-то шум, и звук казался мне немного «прижатым» к моим ушам. Таким образом, я решил, что пришло время попробовать новые межблочные кабели. Собрав некоторую информацию и прочитав множество мнений и опыта, я решил, что буду использовать инструментальный кабель. Инструментальный и микрофонный кабель должны обеспечивать очень хорошее экранирование, чтобы блокировать шум и радиочастоты (RF), и он предназначен для передачи широкого диапазона частот. Это имеет смысл, поскольку инструментальные кабели используются с гитарами, микрофонами и студийным оборудованием. Почему это не должно работать для межсоединений? Это был квест (ion).

---

Экранированный инструментальный провод

Я использовал около 5 метров кабеля Sommer «SC-Tricone MKII» (AWG #24), чтобы сделать 2 пары стереокабелей, каждый соединительный кабель имеет длину около 1 метра. Кабель SC-Tricone MKII очень гибкий и мягкий благодаря материалу «Skin PE». Он поставляется с двойным экраном, состоящим из медного проводника и одного дополнительного слоя экранирующего материала с углеродным покрытием, который мягко связан с изолятором сигнального проводника. Кабель SC-Tricone MKII обошелся мне в 4,3 евро за 5 метров.

Фото 1: Кабель Sommer — SC-Tricone MKII

Кабель Tricone MKII производится в Германии и сравним с кабелем Mogami 2319 — AWG № 23 или Prefer MGK-16 — AWG № 22. Кабели Mogami и Prefer построены по одному и тому же принципу, и они также являются хорошим вариантом. Вы сможете найти Sommer, Mogami, Prefer или другой подходящий кабель в местном магазине инструментов. Межблочный провод Mogami W2330 (менее 1 доллара США за фут) также выглядит хорошим выбором для этого проекта.

Фотография 2: Межблочный провод Mogami W2330

---

Разъемы RCA

Я заказал вилки RCA Rean NYS373-2 (производство компании Neutrik) черного цвета с красными и белыми индикаторными кольцами. RCA-разъемы Rean NYS373-2 (1,39 долл. США каждый) имеют позолоченные контакты и резиновые концевые заглушки, надежно удерживающие провод на месте. Эти RCA-разъемы Rean поставляются с переменным внутренним компенсатором натяжения для кабелей с внешним размером от 4 мм до 6 мм.

Фотография 3: Разъем RCA Rean NYS373-2

Я не хотел покупать какие-то необычные RCA-разъемы, потому что RCA-разъемы Rean NYS373-2 очень хорошего качества.

Другим приемлемым вариантом для тех, кто заинтересован в более качественной вилке, являются вилки Neutrik NF2C-B/2 Profi Professional RCA. Вилки Neutrik Profi — это действительно разъемы отличного качества, но вам придется немного покопаться в кошельке, так как вилки стоят 16,19 долларов за пару. Джио, редактор diyAudioProjects.com, очень любит разъемы Neutrik Profi RCA и использует их для своих кабелей.

Фото 4: Neutrik NF2C-B/2 Profi Professional RCA Plug

---

---

Конструкция: соединительный кабель RCA своими руками

Из-за мягкости внешней оболочки было не очень легко зачистить кабель с самого начала. Я использовал старый кухонный нож (который был не очень острым), чтобы срезать кожуру и снять ее. После снятия внешней оболочки я привязал проводник медного экрана, чтобы получить доступ ко второму экрану из черного компаунда.

Фотография 5: Зачистите внешний изолятор провода SC-Tricone MKII

Второй экран соединен с внутренним РЕ-изолятором и содержит сигнальный проводник. Составной щит можно легко снять, если немного поцарапать его ногтями или поцарапать щит тыльной стороной ножа. Изолятор очень мягкий и немного липкий. После того, как один край отклеится, остальные легко отделятся.

Фотография 6: Зачистите черную внутреннюю изоляцию провода SC-Tricone MKII

Этот метод работал очень хорошо и не повреждал проводники. Немного терпения и попыток, и вы почувствуете, как лучше подготовить проволоку.

Фотография 7: Зачищенный провод SC-Tricone MKII

На рис. 1 показаны инструкции по сборке разъема RCA Rean NYS373-2, которые содержат четкое руководство по сборке разъема разъема. Пожалуйста, найдите время, чтобы прочитать инструкции. Это очень поможет вам при сборке! В инструкциях также показано, как подготовить штекеры для кабелей диаметром 4 мм или 6 мм.

ПРИМЕЧАНИЕ : — Очень важно надеть корпус вилки на кабель, прежде чем припаивать провод к разъемам !!

Рис.

1. Инструкции по сборке разъема RCA Rean NYS373-2

Ниже приведены несколько фотографий, показывающих окончательную сборку кабелей RCA. Подробное руководство по сборке разъемов RCA см. на рис. 1.

Фотография 8: Подготовленный экранированный провод

«Третья рука» помогает значительно облегчить работу по припаиванию проводов к разъемам RCA.

Фотография 9: Третья рука держит штекер RCA

Фотография 10: Припайка провода к штекеру RCA

Фотография 11: Собранный соединительный кабель RCA

---

Вывод: Соединительный кабель RCA своими руками

Должен признаться, я никогда не верил, что качество кабеля может изменить звук моей системы Hi-Fi. Новый набор межблочных соединений, на мой взгляд, является настоящим улучшением. Уровень шума теперь намного ниже (проверено с динамиками на полную громкость с незакороченными концами и осциллографом). Также могу сказать, что средние и высокие частоты более четкие и, думаю, более детальные. Это было проверено с использованием 2 динамиков рядом друг с другом. Один канал подключен к одному штатному межблочному кабелю, а другой — к одному межблочному кабелю DIY. Я переключился между двумя каналами, чтобы проверить разницу. Сигнал представлял собой смесь повторяющихся аудиофрагментов, преобразованных в двухканальное моно с помощью Audacity. 5 и 10 секунд на левом канале, а затем на правом канале воспроизводились через усилитель на микросхеме LM3886. Это было немного утомительно, но это сработало очень хорошо. Я использовал колонки Klipsch RF-62 серии II, очень чувствительные колонки.

Измеренная емкость новых межблочных кабелей DIY составляет 28 пФ/м. Старые кабели, которые я использовал, были от 56 до 62 пФ/м. Индуктивность измерить не могу (измерителя LCR нет), а с межблочными кабелями индуктивность не имеет значения (только с акустическим проводом).

Фотография 12: Готовые экранированные межблочные кабели RCA

Эти новые самодельные межблочные соединения явно намного лучше. Общая стоимость пары кабелей довольно низкая и составляет около 10 долларов, но звуковое усиление высокое. Если вы колеблетесь, стоит ли попробовать кабель «сделай сам», это определенно стоит попробовать. Кабели очень просты в изготовлении и не требуют больших затрат. Это не сверхвысококлассные межблочные соединения в стиле вуду. Я просто думаю, что они являются значительным шагом вперед по сравнению со «стоковыми» и другими недорогими межсоединениями. Вопросы и комментарии по этому проекту кабеля DIY приветствуются в теме форума Межсоединения из инструментального кабеля — хорошо или нет?

Самодельные межблочные соединения TNT Shoestring — [английский]

[ Главная | Персонал и контакты | Привет-Fi Детская площадка | Прослушивание тесты | сделай сам и доработки | Музыка & Книги ]

Самодельные межсоединения

[итальянская версия]

Продукт: TNT Shoestring Interconnects
Производитель: не продается , TNT-Audio DIY design
Автор: Nick Whetstone — TNT UK
Опубликовано: сентябрь 2005 г.

Я занимаюсь межблочными соединениями с тех пор, как впервые заинтересовался самодельной стороной Hi-Fi. Я знал, что кабели могут повлиять на звук, но я, конечно, не верил, что производительность обязательно связана со стоимостью. DIY предложил мне единственное жизнеспособное решение: перепробовать столько разных кабелей, сколько мне нужно, чтобы найти лучший для моей системы. После многих попыток я нашел интерконнект, который меня удовлетворил. И когда я сделал пару для high-end системы друга, которая так сильно ее улучшила, я понял, что наткнулся на хороший «рецепт».

Так почему же они называются TNT Shoestrings ? Ну, у них должно было быть имя, хотя бы для целей написания этой статьи. Я выбрал название Shoestring по двум причинам. Во-первых, они используют шнурки для ботинок (или шнурки для ботинок) в своей конструкции. Во-вторых, их действительно можно сделать с ограниченным бюджетом (если, конечно, вы не сходите с ума по штекерам).

Мало того, что они относительно недороги в изготовлении, их также довольно легко собрать, приложив немного усилий. Итак, давайте посмотрим, как это делается, начиная со списка того, что вам понадобится для создания пары!

Некоторые одножильные провода CAT5. (вы также можете использовать посеребренную проволоку со сплошным сердечником диаметром 0,6 мм). При расчете количества проводов, которые вам понадобятся для межсоединения, помните, что провода скручены вокруг центральной жилы и, следовательно, примерно на треть длиннее, чем длина готового межсоединения! Набор из четырех штекеров для наушников, двух черных и двух красных. Я обнаружил, что вы можете получить очень хорошие штекеры фонокорректора за небольшие деньги, но вы должны сначала найти их, к сожалению, методом проб и ошибок! Некоторые штекеры слишком тугие при подключении к фоно-гнезду, и их частая установка и снятие ослабляют гнездо! Посадка должна быть плотной, но позволяющей легко снять заглушку. Вилки, используемые для этих соединений, должны соответствовать кабелю диаметром не менее 6 мм. Коаксиальный кабель (используется для обычных телевизионных/спутниковых антенн). Это не обязательно должно быть что-то новое, поэтому, если вы можете найти старые вещи бесплатно, тем лучше! Этот тип коаксиального кабеля имеет каналы, идущие по всей длине его жилы, т. е. это то, что называют воздушным промежутком. Внутренний проводник легко вытащить, оставив гибкий сердечник. Обратите внимание, что не все кабели этого типа имеют съемную жилу, не все имеют жилу с воздушным зазором. Если вы не можете найти этот тип кабеля, вы можете заменить его пластиковой трубкой небольшого диаметра, которая используется для нагнетания воздуха в аквариум. Точный диаметр не так уж важен, если готовое межблочное соединение подходит к выбранной вами вилке. Припой. Изолента. Вместо нее можно использовать скотч. Пара шнурков (не показаны на этом рисунке). Используется для покрытия межсоединений.

И вот инструменты, которые вам понадобятся. Паяльник. Ничего особенного для этой работы не требуется, но иметь хорошее «железо» всегда выгодно. Мини-тиски. Это не обязательно, но немного облегчает работу. Его можно использовать для удержания одного конца межблочного кабеля во время его сборки, а также для удерживания штекеров фонокорректора, пока вы припаиваете к ним провода. Плоскогубцы с иглами. Идеально подходит для удержания проводов, когда вы продеваете их через внутренний сердечник. Также удобно при пайке проводов к штекерам. Кусачки. Используется как для резки проводов, так и для их зачистки. Вы можете использовать специальный инструмент для зачистки проводов, если хотите. Острые ножницы, чтобы разрезать шнурки. Тупые изнашивают шнурки. Острый нож. Для резки коаксиальной оболочки и выполнения вырезов во внутреннем сердечнике. Мультиметр. Для проверки соединений после припайки штекеров.

Строительство Начните с куска коаксиального кабеля той же длины, что и предполагаемое соединение. Первая работа заключается в удалении внешней оболочки. Возьмите острый нож и отрежьте вдоль кабеля, как показано на картинке, около 150 мм должно хватить. Будьте осторожны, нож может легко соскользнуть, если кабель перевернется, что он легко может сделать!

Осторожно вытяните внутреннюю жилу коаксиального кабеля через прорезь, сделанную в оболочке. Как только вы начнете вытягивать сердечник из оболочки, последняя должна разорваться по всей длине, что позволит вам полностью удалить внутреннее сердечник.

Затем снимите медную оплетку с внутреннего сердечника, сдвинув ее. Затем вытяните проволоку из центра сердечника. Это не показано на картинках, потому что я ранее удалил его для использования в другом проекте. Теперь сделайте небольшой V-образный надрез в пластиковой внутренней сердцевине примерно в 100 мм от одного конца. Будьте осторожны, вы не хотите сделать надрез слишком большим и излишне ослабить внутренний стержень. Разрез должен быть достаточно глубоким, чтобы вы могли продеть провод CAT5 в один из каналов, проходящих по длине сердечника. Сделайте то же самое на противоположной стороне внутренней сердцевины. Если вы сдвинете разрезы на несколько миллиметров, внутренний стержень будет крепче. Теперь повторите этот шаг на другом конце внутреннего сердечника.

Теперь возьмите кусок витой пары CAT5 и раскрутите его так, чтобы у вас получилось два отдельных провода. Распрямите их как можно сильнее между пальцами. Помните, что вам нужен провод примерно на треть длиннее, чем готовое межблочное соединение! Проденьте кусок CAT5 через один из V-образных вырезов и в канал. Осторожно протолкните его вдоль канала, пока он не появится на конце внутреннего сердечника. Оставьте примерно 25 мм выступающими. Теперь сделайте то же самое с другой частью CAT5 в разрезе на противоположной стороне внутреннего сердечника. Напоминаю еще раз, нужно быть осторожным, чтобы не сломать внутреннюю сердцевину там, где разрезы, поэтому делайте это очень аккуратно.

Теперь лучший способ выполнить следующий этап — закрепить конец внутреннего сердечника с двумя проводами в тисках или чем-то подобном. Или попросите друга подержать конец для вас. Если у вас нет ни порока, ни добровольного помощника, сядьте на стул и зажмите конец внутреннего стержня между ногами. Там, где два провода выходят из внутреннего сердечника, перекрестите их друг с другом, а затем примерно на 25 мм дальше по внутреннему сердечнику снова перекрестите их друг с другом , но на противоположной стороне сердечника, как показано на рисунке. право. Повторяйте этот процесс, пока не дойдете до прорезей во внутренней сердцевине на другом конце. Извлеките внутренний сердечник из тисков и очень осторожно натяните провода так, чтобы они практически не провисали. Они должны быть достаточно плотно обмотаны вокруг внутреннего ядра. Теперь проденьте каждую проволоку через каждый из надрезов во внутреннем сердечнике, туго затяните их и обрежьте, оставив примерно 25 мм выступающими из внутреннего сердечника.

Повторите весь процесс для второго соединения. Теперь у вас должно получиться что-то похожее на картинку справа! Теперь возьмите пару шнурков достаточной длины, чтобы покрыть межблочные соединения. Они должны быть достаточно широкими, чтобы через них можно было продеть внутренний узел сердечника. Должно быть довольно легко найти правильный вид шнурков, и если вам повезет, вы также можете выбрать цвет! Отрежьте жесткие кончики шнурков так, чтобы у вас осталась «трубка».

Чтобы межблочные соединения проходили через шнурок плавно и без заеданий, согните концы проводов CAT5 и временно вставьте их в запасные каналы внутреннего сердечника, как показано здесь. Теперь осторожно проденьте узел внутреннего сердечника через шнурок. Я считаю, что проще всего надеть шнурок на сердцевину, а затем потянуть его, а не пытаться натянуть!

Оставьте около 10 мм открытой сердцевины на каждом конце шнурка. Если вы прикрепите шнурки к пластиковому внутреннему сердечнику изоляционной лентой (тут же подойдет клейкая лента), вам будет проще установить штекеры для фонокорректора. Здесь вы можете увидеть межблочное соединение, прикрытое шнурком. Оставьте немного больше открытой внутренней сердцевины, чем показано на этом рисунке, чтобы скотчу было к чему приклеиться. Теперь вы готовы припаять фоно-штекер по вашему выбору.

А вот и готовое изделие. Похожие записи 22.08.2023 0 Замена подсветки монитора на светодиодную своими руками. Как заменить подсветку монитора на светодиодную своими руками: пошаговая инструкция 10.08.2023 0 Машинка на пульте управления своими руками. Как сделать радиоуправляемую машину своими руками: пошаговая инструкция и советы 08.08.2023 0 Полицейская сирена своими руками. Как сделать полицейскую сирену своими руками: пошаговая инструкция Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
