Что такое K-Line адаптер и для чего он нужен. Как собрать K-Line адаптер самостоятельно. Какие компоненты потребуются для сборки K-Line адаптера. Как проверить работоспособность самодельного K-Line адаптера. Какие преимущества дает использование K-Line адаптера.
Что такое K-Line адаптер и зачем он нужен
K-Line адаптер — это устройство, которое позволяет подключить компьютер к диагностическому разъему автомобиля для считывания данных с электронного блока управления (ЭБУ). С помощью K-Line адаптера можно:
- Считывать и расшифровывать коды ошибок
- Просматривать параметры работы двигателя в реальном времени
- Проводить диагностику различных систем автомобиля
- Корректировать настройки ЭБУ
K-Line адаптер подключается к диагностическому разъему OBD-II автомобиля с одной стороны и к USB-порту компьютера с другой. Это позволяет обмениваться данными между автомобилем и специальным диагностическим программным обеспечением на компьютере.
Преимущества самостоятельной сборки K-Line адаптера
Зачем собирать K-Line адаптер своими руками, если можно купить готовый? Есть несколько причин:
- Экономия средств — самодельный адаптер обойдется значительно дешевле готового устройства
- Возможность разобраться в устройстве адаптера и принципах его работы
- Получение опыта в радиоэлектронике и пайке
- Адаптация устройства под конкретные нужды
- Удовлетворение от создания рабочего устройства своими руками
При наличии базовых навыков пайки и схемотехники, сборка K-Line адаптера не представляет особых сложностей. Главное — подобрать подходящую схему и качественные компоненты.
Необходимые компоненты для сборки K-Line адаптера
Для самостоятельной сборки K-Line адаптера потребуются следующие компоненты:
- Микросхема FT232RL — преобразователь USB-UART
- Микросхема L9637D — приемопередатчик K-Line
- Резисторы: 2 x 27 Ом, 2 x 270 Ом, 2 x 510 Ом
- Конденсаторы: 3 x 100 нФ, 1 x 4.7 мкФ, 1 x 10 мкФ
- Разъем USB Type-B
- Разъем OBD-II
- Печатная плата
Большинство компонентов можно приобрести в магазинах радиодеталей. Микросхемы FT232RL и L9637D являются ключевыми элементами схемы и их нужно выбирать особенно тщательно.
Пошаговая инструкция по сборке K-Line адаптера
Процесс сборки K-Line адаптера можно разбить на несколько этапов:
- Подготовка печатной платы
- Монтаж и пайка компонентов
- Проверка собранной схемы
- Программирование микросхемы FT232RL
- Сборка корпуса
Рассмотрим каждый этап подробнее.
1. Подготовка печатной платы
Печатную плату можно изготовить самостоятельно методом ЛУТ или заказать готовую. Важно правильно разместить компоненты и проложить дорожки. Для начинающих радиолюбителей рекомендуется использовать готовую печатную плату.
2. Монтаж и пайка компонентов
Монтаж компонентов следует начинать с самых мелких — резисторов и конденсаторов. Затем устанавливаются микросхемы и разъемы. Важно соблюдать полярность электролитических конденсаторов и правильную ориентацию микросхем. Пайку лучше выполнять качественным паяльником с регулировкой температуры.
3. Проверка собранной схемы
После монтажа всех компонентов необходимо внимательно проверить собранную схему на отсутствие замыканий и холодных паек. Проверку можно выполнить с помощью мультиметра в режиме прозвонки.
4. Программирование микросхемы FT232RL
Для корректной работы адаптера необходимо запрограммировать микросхему FT232RL. Это делается с помощью специальной утилиты FT_Prog от производителя микросхемы. В микросхему записываются идентификаторы устройства и настройки выводов.
5. Сборка корпуса
Собранную плату адаптера желательно поместить в подходящий корпус для защиты от внешних воздействий. Можно использовать готовый пластиковый корпус подходящего размера или напечатать корпус на 3D-принтере.
Проверка работоспособности собранного K-Line адаптера
После сборки адаптера необходимо проверить его работоспособность. Для этого:
- Подключите адаптер к USB-порту компьютера
- Установите драйверы для микросхемы FT232RL
- Запустите диагностическую программу (например, ScanMaster)
- Подключите адаптер к диагностическому разъему автомобиля
- Попробуйте считать данные с ЭБУ автомобиля
Если все сделано правильно, адаптер должен корректно определиться в системе и обеспечить обмен данными между компьютером и автомобилем. В случае проблем необходимо проверить правильность сборки и качество пайки.
Возможные проблемы при сборке K-Line адаптера и их решение
При самостоятельной сборке K-Line адаптера могут возникнуть некоторые проблемы:
- Нет связи с ЭБУ автомобиля — проверьте правильность подключения к диагностическому разъему и работоспособность микросхемы L9637D
- Нестабильная работа адаптера — проверьте качество пайки всех компонентов и отсутствие замыканий
Большинство проблем решается внимательной проверкой собранной схемы и перепайкой некачественных соединений. В сложных случаях может потребоваться замена неисправных компонентов.
Заключение
Самостоятельная сборка K-Line адаптера — интересный проект для радиолюбителя и автомобилиста. Он позволяет получить полезное устройство для диагностики автомобиля и приобрести ценный опыт в электронике. При аккуратной сборке самодельный адаптер не уступает по функциональности заводским аналогам, но обходится значительно дешевле.
k line адаптер своими руками
- Главная
- » k line адаптер своими руками
Каждый автовладелец в определенный момент сталкивается с проблемой диагностики своего железного коня, который неожиданно перестает нормально заводится и работать. Для решения данной проблемы большинство людей пользуются услугами автосервисов, в которых специалист с чудо приборчиком сможет легко расшифровать код неисправности Вашего автомобиля и помочь произвести квалифицированный ремонт.
Как же поступить автовладельцу на панели авто которого загорелась лампа «Check Engine», но у которого нет времени или денег платить каждый раз за диагностику своего автомобиля автосервису.
Если Вы владелец бюджетной иномарки типо Daewoo или Chevrolet, а так же любого отечественного автомобиля кроме последних моделей 13-14 годов имеющихCAN шину, то для диагностики Вашего автомобиля Вам будет вполне достаточно обычного k line адаптера для диагностики, который Вы сможете собрать своими руками.

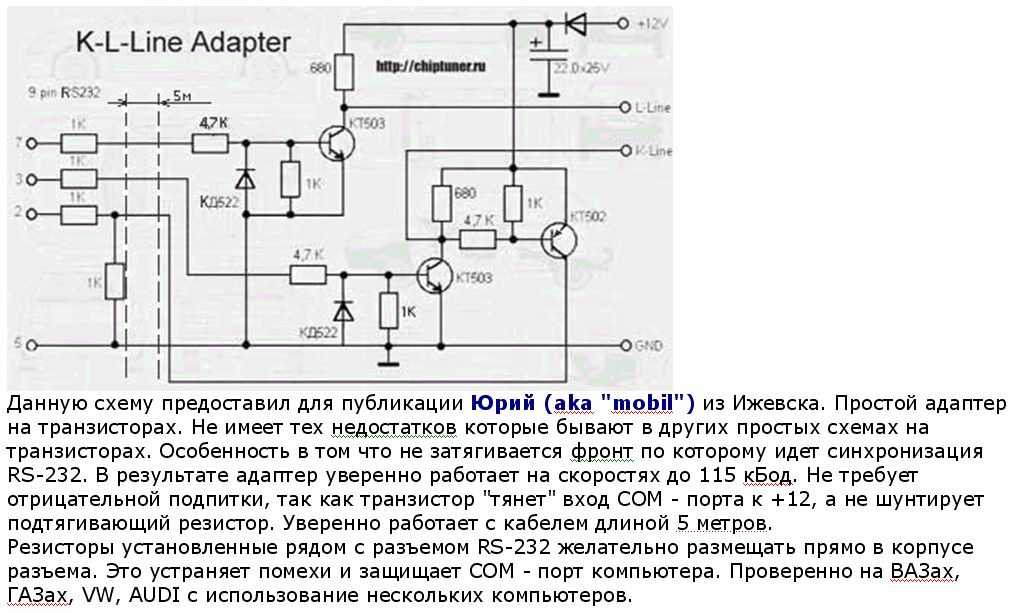

В настоящее время в интернете можно встретить огромное количество схем k line адаптеров для самостоятельной сборки выполненных для работы черезCOM порт. Так как в настоящее время данный разъем отсутствует на современных компьютерах, то схемы для сборки k line адаптеров без преобразователей виртуального COM порта в данной статье рассматриваться не будут. В случае если в Вашем ПК есть COM порт Вы можете скачать схемы
k line адаптера дляCOM порта здесь.Давайте рассмотрим процесс сборки k line адаптера своими руками для ПК с USB портами.
Данная схема была собрана и доработана пользователем Самокат Ветерана.
Для сборки нам потребуется:
Конденсаторы:
1) 100нФ — это неэлектролиты SMD 1206 (их 3шт.)
2) 4.7мкф. х 10В — танталовый чип-конденсатор, по питанию со стороны USB (можно использовать на большее значение по напряжению, использование на меньшее значение недопустимо)
3) 10мкф. х 16В — танталовый чип-конденсатор, по питанию со стороны +12В (можно использовать на большее значение по напряжению, использование на меньшее значение недопустимо)
В качестве электролитов можно использовать любые от 4.7мкф до 100мкф. Их задача в данной схеме это для фильтрация помех. Обратите внимание, чтобы по напряжению они были не меньше 10В и 16В соответственно.
Резисторы типоразмера 0805:
1) 27 Ом (2 шт)
2) 270 Ом (2шт)
3) 510 Ом (2шт)
Микросхемы:
FT232RL
L9637D
Схема адаптера
Скачать макет печатной платы устройства.
Если Вы не хотите тратить время на сборку устройства, или у Вас необходимых компонентов, Вы можете заказать себе готовый K Line адаптер в нашем магазине произведенный в России и Китае.
Оба адаптера собраны на заводском оборудовании и имеют годовую гарантию.
Как сделать USB K-Line адаптер своими руками? Покоряем инжектор | 🚘Авто Новости Онлайн
Современные инжекторные автомобили оснащены разъёмом для контроля блока управления. Как сделать USB K-Line адаптер своими руками попробуем рассмотреть в этой статье. Многие владельцы таких приборов положительно оценили их применение, так как это позволяет произвести контроль работоспособности многих систем автомобиля самостоятельно, через свой компьютер. Адаптер представляет собой устройство, посредством которого происходит передача данных на ПК по однопроводной линии.
Как сделать USB K-Line адаптер своими руками рассмотрим несколько позже, а сначала давайте вспомним, для каких целей его используют.
Силовые агрегаты современных автомобилей имеют свою, собственную рабочую программу. Если уметь её корректировать, то можно корректировать параметры работоспособности двигателя. Кроме этого, с его помощью можно определить ошибки, возникшие в системах автомобиля.
K-Line устройства имеют преимущества перед обычными адаптерами:
- Для подключения используется порт USB;
- Процесс подключения производится без отключения ПК;
- Имеется гальваническая развязка, не допускающая выхода из строя компьютера;
- Простота подключения и настройки устройства.
Установкой такого прибора обеспечивается связь компьютера с диагностической шиной электронного блока управления машины.
Об изготовлении адаптера
В настоящее время можно пойти двумя путями, это приобрести радио конструктор, а второй – собрать его полностью самостоятельно. Чтобы пойти по второму пути одного желания недостаточно. Необходимо иметь опыт работы по сборке радиоэлектронных изделий, а также их настройки.
Кроме этого желательно наличие хорошего мультиметра, осциллографа, паяльника с возможностью регулирования температуры его жала.
Выбирая принципиальную схему такого изделия, обязательно учитывайте свой уровень знаний и навыков в области радиоэлектроники. Для начала можно попробовать устройства не очень сложные по сборке, настройке и компонентной базе. Представленная ниже схема предназначена для работы через СОМ порт, которых на ноутбуках нет. Поэтому нужно изготовить USD COM переходник. Для этого нужен старый ДАТА кабель от телефонов.
Представленная ниже схема не содержит дефицитных компонентов, их можно найти в торговых точках или разобрав неисправные электронные блоки. Особых требований к ним нет, так что проблем с поиском комплектующих не будет. Одна из самых простых схем такого устройства на двух транзисторах представлена ниже. Несмотря на простоту, работает она хорошо.
Для сборки этого прибора понадобятся элементы, показанные на схеме. Как уже было сказано ранее, выбор их не критичен, возможна замена на аналоги других марок.
Для их размещения требуется изготовить печатную плату из подходящего куска фольгированного гетинакса. Единственное требование к транзисторам, это максимальные значения коэффициентов усиления по току. Для первого раза можно попробовать собрать это устройство для отладки на макетной плате. Их имеется большое разнообразие, например, как эта.
Для тех кто длительное время занимается радиоэлектроникой, скомпоновать и составить чертёж печатной платы трудностей не вызывает, для новичков этот процесс описывать в этой статье не имеет смысла. В интернете имеются материалы на эту тему, при желании их можно отыскать и познакомиться. В некоторых случаях даже опытные радиолюбители собирают конструкцию на макетной плате, настраивают его и только потом переносят на постоянное место.
Перед установкой в машину, адаптер следует проверить на работоспособность. Чтобы это сделать, нужно подключить его к компьютеру. В компьютере должна быть установлена старенькая, но полезная в этом случае программа Check it 3.
0. Включается режим диагностики СОМ, после чего в окнах можно наблюдать приём и передачу различных символов. Это свидетельство работоспособности собранного своими руками радиоэлектронного устройства. Если есть осциллограф, то проводят дополнительную проверку наличие сигналов RxD, TxD, K-Line. Их размах должен быть в пределах от +12 вольт до 0 вольт. Можно даже немного меньше указанного значения.
Далее можно переходить к автомобилю. Подключают плюс и минус бортового питания к адаптеру, K-Line подключают к диагностическому разъёму. Изделие готово к работе, можно включать зажигание и проводить диагностику. Для считывания результатов проверки на компьютер следует установить специальную программу. Хорошо показала себя в работе Diagnostic Tulz v 1.31.2. Она позволяет определять и считывать ошибки и списывать их с блока управления машины.
Это далеко не все возможности этого устройства, более подробную информацию легко найти в различных источниках. Надеемся, что стало понятно, как сделать USB K-Line адаптер своими руками.
Если очень хочется его собрать, а опыта маловато, начните со сборки набора радио конструктора этого прибора.
